Стабилизатор напряжения для чего он нужен. Для чего нужен стабилизатор напряжения дома? Хорошо. А что со стабилизатором тока

Как и любое узкопрофильное сложное устройство, стабилизатор напряжения выступает в роли источника большого количества мифов и заблуждений. На самом деле, неспециалисту выбрать такое устройство будет достаточно сложно, но разбираться в принципе его работы и значении основных параметров стоит каждому, кто хочет приобрести стабилизатор для своего дома.

Услышав название «стабилизатор напряжения», люди, не разбирающиеся в электротехнике, решают, что этот прибор создан для того, чтобы справляться с любыми проблемами электросети, то есть скачками напряжения, короткими замыканиями и так далее. На самом же деле это загадочное устройство всего лишь поддерживает параметры сети в рамках ГОСТ. Именно поэтому выбирать стабилизатор напряжения для квартиры практически не имеет смысла, так как в городских электросетях почти не бывает существенных отклонений от нормы. Мало кто знает, что в розетке может быть не только 220 вольт, но от 198 до 244, и это норма. Перегореть проводка и техника может только после 250 вольт.

А вот для загородного дома или дачи такой полезный приборчик является чуть ли не необходимостью, если вы не хотите после каждой грозы или замыкания на подстанции менять проводку и технику. А если учесть, что замыкания – причина пожаров, то становится ясно, что без описываемого прибора никак не обойтись.

Среднестатистический стабилизатор напряжения не умеет:

исправлять форму сигнала входного напряжения и выправлять синусоиду;
фильтровать помехи на высоких и низких частотах, это функция специализированного фильтра, но не стабилизатора;
полностью защищать от коротких замыканий.

Так зачем же вообще выбирать стабилизатор напряжения? – спросите вы. Все просто, этот прибор может отрегулировать вольтаж сети, подняв его при слишком низких показателях и понизив – при слишком высоких. Кроме того, при слишком резком скачке напряжения гаджет отключает питание электроприборов. Этого вполне достаточно для того, чтобы чувствительная электроника не сгорела, а вам не пришлось выкладывать кругленькую сумму на ремонт или замену.

Как выбрать стабилизатор напряжения для дома: типы устройств

Прежде, чем начать разбирать по полочкам отдельные характеристики и параметры стабилизаторов в общем, нужно оговориться, что прибор может быть сетевым и магистральным. Сетевой тип – это такой себе переходник между электроприбором и розеткой, соединяющийся напрямую к последней. Магистральный, как можно понять из названия, подключается к электрической магистрали и защищает абсолютно все электроприборы в доме. Покупать первый вариант имеет смысл, если вы переживаете за какую-то конкретную технику, например, домашний ПК, второй – если напряжение прыгает часто, и защита нужна всему, даже лампочкам.

Различают три основных типа стабилизаторов:

Релейные , они же ступенчатые – самый популярный и щадящий для вашего бюджета вариант. Под корпусом такого варианта находится автоматическое реле, которое анализирует входящее и исходящее напряжение и понижает или повышает его до нужного уровня. Помимо доступной цены, к преимуществам такого варианта можно отнести его компактные размеры, способность работать и при морозе в -20 градусов, и на сорокоградусной жаре и бесшумность работы. Единственный минус напрямую вытекает из принципа работы – напряжение стабилизируется путем переключения между разными реле, и в ходе этого могут мигать лампочки. Если вас не смущает иногда возникающая из-за этой особенности атмосфера фильма ужасов, то можете смело брать именно этот тип.
Электронные или тиристорные – полупроводники этого прибора могут менять свою проводимость примерно сто раз за секунду, если вам это о чем-то говорит. Если перейти на человеческий язык, то такой стабилизатор обладает большей настройки напряжений по сравнению с предыдущим вариантом, при этом нет задержек и сохраняется мощность, поэтому о мигающих лампочках можете забыть. Минусы – большая цена и размер. Такой вариант хорош для частного дома, в котором много дорогостоящей и чувствительной электротехники.
Электромеханические, они же сервоприводные – могут быть и сетевыми, и магистральными, а диапазон входящих напряжений от 130 до 260 вольт, то есть этот вариант подстрахует технику даже в случае очень серьезных скачков. Кроме того, такой стабилизатор стойко выдерживает перегрузки, отсекает часть помех и может похвастаться хорошей мощностью. Ложка дегтя – устройство не работает на морозе и тем сильнее шумит при работе, чем больше мощность. Реакция медленнее, чем у электронных.

Подводя итоги, можно сказать, что электронные стабилизаторы являются самыми мощными и надежными, но и самыми дорогими, электромеханические дешевле, но не могут похвастаться такими высокими характеристиками. Золотая середина – релейные модели, поэтому именно их чаще всего выбирают для защиты электроприборов.

Как выбрать стабилизатор напряжения: основные характеристики

Конечно, определяющей характеристикой, на которую нужно смотреть в первую очередь при выборе гаджета, это его мощность. Рассчитать ее очень просто – нужно суммировать мощности всех электроприборов, подключаемых к сети. Но тут стоит учесть два нюанса. Во-первых, если речь идет не о настольной лампе или радио, а о насосной станции или станке, то есть приборах с высокими пусковыми токами, запас мощности должен быть больше суммы мощностей минимум в три раза. Во-вторых, даже если к сети подключены только лампочки, стоит брать прибор с запасом мощности хотя бы в 20%. А вдруг вы захотите включить в розетку ноутбук, и при этом случиться скачок напряжения? Поэтому запас всегда должен быть.

Второй важный параметр – это фазность. Выбирается фазность прибора по количеству фаз в сети, то есть однофазный – для сети с одной фазой на 220 вольт, а трехфазный – для сети на 380 вольт. Трехфазный вариант существенно дороже, поэтому, если к сети с тремя фазами подключены приборы на одну фазу, то можно схитрить и поставить три однофазных стабилизатора – на каждую из фаз по одному. Это будет выгоднее.

К другим важным параметрам можно отнести следующие:

активная нагрузка – нагрузка, которую оказывают на сеть приборы, дающие свет или тепло. Активная нагрузка есть у утюга, обогревателя, электрической варочной поверхности и даже лампочки. Измеряется она в киловаттах и при выборе стабилизатора суммируется;
реактивная нагрузка – нагрузка от индуктивных и емкостных устройств, то есть от электродвигателей и других подобных приборов. Если вам нужно посчитать общую мощность такого электроприбора, то для этого нужно суммировать активную и реактивную;
диапазон напряжений – чем он больше, тем надежнее, но не всегда имеет смысл переплачивать, покупая модель с самым широким диапазоном. Особенно это актуально, если речь идет о более-менее стабильной электросети. Чтобы понять, какой диапазон вам нужен, достаточно просто замерять напряжение в сети несколько дней подряд пару раз в день. К слову, тут также стоит учитывать, что на некоторых моделях указывается диапазон входного напряжения и предельный диапазон. Вторые цифры – это пороговые значения, после преодоления которых стабилизатор просто отключает питание электроприборов;
точность – максимальное отличие исходящего напряжения от золотых 220 вольт. Допустимый уровень точности составляет плюс-минус 7% от номинала, но лампочки начинают мигать, если точность выше 3%. Чем выше точность, тем меньше заметны скачки напряжения, если объяснять по-простому;
тип монтажа – стабилизаторы различают настенные и напольные. Первые монтируются на стену, вторые ставятся на пол. Выбирая тип монтажа прибора, стоит учитывать, что влажные, пыльные или грязные места – не лучший выбор для устройства, работающего с электричеством. А электромеханические модели еще и не переносят мороз, поэтому не стоит устанавливать их на улице или просто в неотапливаемом помещении.

Интересная, но необязательная функция, которую можно учитывать при выборе стабилизатора напряжения для дачи или дома, это наличие дисплея. На нем отображается входное и выходное напряжение, нагрузка и другие данные, которые будут для вас совершенно бесполезны, если вы не разбираетесь в электротехнике.

Кстати, если вы купили стабилизатор напряжения, то не стоит включать паранойю и подключать к нему абсолютно все электроприборы. Постоянное напряжение для стабильной работы нужно холодильнику, телевизору, компьютеру, телефону и лампочкам, а вот обогреватель нормально работает и при скачках напряжения. Более того, если подсоединить к прибору мощное устройство типа электросварочного аппарата, то оно может привести к срабатыванию защиты и отключению тока в принципе. Если нужно защитить, например, только холодильник с телевизором, то оптимальным выходом станет покупка двух сетевых стабилизаторов вместо одного магистрального.

Как правильно выбрать стабилизатор напряжения: полезные советы

При выборе устройства есть ряд небольших и неочевидных нюансов, которые стоит учитывать и которые могут существенно облегчить вам жизнь:

мощности 10-15 кВт почти всегда хватает для дома, если вы, конечно, не “гаджетоманьяк”, у которого в доме пять телевизоров и три холодильника или владелец дома с мощными отопительными приборами, электронасосами и помпами;
пиковая нагрузка на электросеть наблюдается утром и вечером, поэтому делать замеры на мощность нужно именно в это время;
сеть в доме может быть низковольтной или амплитудной, напряжение в первой стабилизируется при помощи обычного бытового стабилизатора, во второй – нет. Для амплитудной сети нужен специальный широкодиапазонный прибор;
точная стабилизация нужна всего 2% электротехники в мире, остальная нормально работает в диапазоне от 198 до 244 вольт;
некоторые дешевые некачественные модели при работе могут терять до половины мощности, поэтому не стоит экономить;
мощность европейской и китайской электротехники измеряется в вольт-амперах (кВА), а не в киловаттах (кВт). 10 кВт – это больше, чем 10 кВА в 0,7 раза;
для отопительного котла нужен только электронный вариант стабилизатора.

Если учитывать все эти моменты, то выбрать модель будет гораздо проще. А если вы совсем не разбираетесь в электротехнике, то можно и нужно воспользоваться помощью профессионального электрика или хотя бы спросить совета на тематических форумах.

Лучшие производители и модели

Чтобы понимать, какие стабилизаторы заслуживают доверия, а какие – нет, нужно хотя бы поверхностно ориентироваться в фирмах и моделях. Так мировым лидером в сфере изготовления таких устройств является итальянская компания Ortea . Вся ее продукция отлично переносит морозы, может похвастаться большой мощностью, точностью и другими плюсами. Самая популярная модель от компании – Ortea Vega 1.

Бастион – российская компания, которая обещает пожизненную гарантию на некоторые свои модели. Разработка, изготовление всех частей и сборка приборов полностью происходит на территории РФ, отсюда и относительно невысокая цена. Если вы заинтересовались этим брендом, то обратите внимание на модель Teplocom ST-555.

Ресанта – стабилизаторы китайского производства, бывают трехфазными и однофазными, разной мощности и точности, в общем, удовлетворяют самые разные потребности.

Если же рассматривать конкретные модели, то по ряду характеристик можно выделить следующие:

QUATTRO ELEMENTI STABILIA 1000 – лучшая маломощная модель для бытовой техники, при этом, недорого стоит. Минус – невысокая точность;
QUATTRO ELEMENTI STABILIA 12000 – лучшая высокомощная модель, точность стабилизации у которой также, увы, хромает;
PROGRESS 8000ТR – лидер 2017 года в плане точности. При работе шумит, но при погрешности стабилизации всего в 3% это не критично;
RUCELF SDWII-12000-L – лучшая электромеханическая модель и, в принципе, один из лучших стабилизаторов. Защищает не только от скачков напряжения, но и от короткого замыкания, перегрева и помех. Стоит недешево, зато надежность высокая.

Сравнить цены это оборудование удобно

В статье расскажем что такое стабилизатор напряжения, применение, как работает и его различные типы с принципиальными схемами, а также мы поможем вам в выборе стабилизатора напряжения.

Применение стабилизаторов напряжения стало необходимостью для каждого дома. Различные типы стабилизаторов напряжения доступны в настоящее время с различными функциями и работами. Последние достижения в технологии, такие как микропроцессорные чипы и силовые электронные устройства, изменили стабилизаторы напряжения. Теперь они полностью автоматические, интеллектуальные и оснащены множеством дополнительных функций. Они также имеют сверхбыструю реакцию на колебания напряжения и позволяют своим пользователям дистанционно регулировать требования к напряжению, включая функцию пуска или выключения. Большой выбор стабилизаторов напряжения вы можете посмотреть и приобрести на Алиэкспресс, выбирайте любой подходящий.

Что такое стабилизатор напряжения

Стабилизатор напряжения — это электрическое устройство, которое используется для подачи постоянного напряжения на нагрузку на своих выходных клеммах независимо от каких-либо изменений или колебаний на входе, то есть входящего питания.

Основное назначение стабилизатора напряжения заключается в защите электрических или электронных устройств (например, кондиционера, холодильника, телевизора и так далее) от возможного повреждения в результате скачков напряжения или колебаний, повышенного или пониженного напряжения.

Рис.1 — Различные типы стабилизаторов напряжения

Стабилизатор напряжения также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним или офисным оборудованием, которое получает электропитание извне. Даже места, которые имеют свои собственные внутренние источники питания в виде дизельных генераторов переменного тока, сильно зависят от этих AVR для безопасности своего оборудования.

Мы можем увидеть различные типы стабилизаторов напряжения, доступных на рынке. Аналоговые и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и повышению осведомленности о безопасности устройств. Эти стабилизаторы напряжения могут быть однофазными (выход 220-230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа применения. Регулирование желаемой стабилизированной мощности осуществляется методом понижения и повышения напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях, то есть моделях с сбалансированной нагрузкой и моделях с несбалансированной нагрузкой.

Они доступны в различных рейтингах и диапазонах
КВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с усилением 20-35 вольт при питании от входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что широкий диапазон стабилизатора напряжения может обеспечить стабилизированное напряжение 190-240 вольт с повышающим сопротивлением 50-55 вольт при входном напряжении в диапазоне от 140 до 300 вольт.

Они также доступны для широкого спектра применений, таких как специальный стабилизатор напряжения для небольших устройств, таких как телевизор, холодильник, микроволновые печи, для одного огромного устройства для всей бытовой техники.

В дополнение к своей основной функции стабилизаторы текущего напряжения оснащены многими полезными дополнительными функциями, такими как защита от перегрузки, переключение нулевого напряжения, защита от изменения частоты, отображение отключения напряжения, средство запуска и остановки выхода, ручной или автоматический запуск, отключение напряжения и так далее.

Стабилизаторы напряжения являются очень энергоэффективными устройствами (с эффективностью 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.

Зачем нужны стабилизаторы напряжения и его важность

Все электрические устройства спроектированы и изготовлены для работы с максимальной эффективностью с типичным источником питания, который известен как номинальное рабочее напряжение. В зависимости от расчетного безопасного предела эксплуатации рабочий диапазон (с оптимальной эффективностью) электрического устройства может быть ограничен до ± 5%, ± 10% или более.

Из-за многих проблем источник входного напряжения, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющемуся источнику входного напряжения. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.

Рис. 2 — Проблемы из-за колебаний напряжения

Помните, нет ничего более важного для электронного устройства, чем отфильтрованный, защищенный и стабильный источник питания. Правильное и стабилизированное напряжение питания очень необходимо, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который обеспечивает то, что устройство получает желаемое и стабилизированное напряжение, независимо от того, насколько сильно колебание. Таким образом, стабилизатор напряжения является очень эффективным решением для тех, кто хочет получить оптимальную производительность и защитить свои устройства от непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.

Как и источник бесперебойного питания, стабилизаторы напряжения также являются активом для защиты электронного оборудования. Колебания напряжения очень распространены независимо от того, где вы живете. Могут быть различные причины колебаний напряжения, такие как электрические неисправности, неисправная проводка, молнии, короткие замыкания и так далее. Эти колебания могут быть в форме перенапряжения или пониженного напряжения.

Эффекты повторяющегося перенапряжения в бытовой технике

Необратимые повреждения подключенного устройства
Повреждения изоляции обмотки
Перебои в нагрузке
Перегрев кабеля или устройства
Ухудшится срок полезного использования устройства
Неисправность оборудования
Низкая эффективность устройства
Устройство в некоторых случаях может занять дополнительные часы, чтобы выполнить ту же функцию
Ухудшить производительность устройства
Устройство будет потреблять больше электричества, что может привести к перегреву

Как работает стабилизатор напряжения, принцип работы понижения и повышения напряжения

Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: функции понижения и повышения напряжения. Функция понижения и повышения — это не что иное, как регулирование постоянного напряжения от перенапряжения. Эта функция может выполняться вручную с помощью селекторных переключателей или автоматически с помощью дополнительных электронных схем.

В условиях перенапряжения функция «понижения напряжения» обеспечивает необходимое снижение интенсивности напряжения. Аналогично, в условиях пониженного напряжения функция «повышения напряжения» увеличивает интенсивность напряжения. Идея обеих функций в целом заключается в том, чтобы поддерживать одинаковое выходное напряжение.

Стабилизация напряжения включает в себя сложение или вычитание напряжения из первичного источника питания. Для выполнения этой функции стабилизаторы напряжения используют трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. Немногие из стабилизаторов напряжения используют трансформатор, имеющий различные отводы на своей обмотке, для обеспечения различных коррекций напряжения, в то время как стабилизаторы напряжения (такие как Servo стабилизатор напряжения) содержат автоматический трансформатор для обеспечения желаемого диапазона коррекции.

Как работает функция понижения и повышения в стабилизаторе напряжения

Для лучшего понимания обеих концепций мы разделим его на отдельные функции.

Функция понижения в стабилизаторе напряжения

Рис. 4 — Принципиальная схема функции понижения в стабилизаторе напряжения

На приведенном выше рисунке показано подключение трансформатора в функции «Понижения». В функции понижения полярность вторичной катушки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом вычитания напряжения первичной и вторичной катушек.

В стабилизаторе напряжения есть схема переключения. Всякий раз, когда обнаруживается превышение напряжения в первичном источнике питания, подключение нагрузки вручную или автоматически переключается в конфигурацию режима «Понижения» с помощью переключателей (реле).

Функция повышения в стабилизаторе напряжения

Рис. 6 — Принципиальная схема функции повышения напряжения в стабилизаторе напряжения

На рисунке выше показано подключение трансформатора в функции «Повышения». В функции повышения полярность вторичной обмотки трансформатора подключается таким образом, что приложенное напряжение к нагрузке является результатом сложения напряжения первичной и вторичной обмоток.

Как конфигурация повышения и понижения работает автоматически

Вот пример 02 Stage Voltage Stabilizer. Этот стабилизатор напряжения использует 02 реле (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки в условиях перенапряжения и понижения напряжения.

На принципиальной схеме 02-ступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения конфигурации понижения и повышения во время различных условий колебаний напряжения, то есть перенапряжения и пониженного напряжения. Например — предположим, что вход переменного тока 230 В переменного тока, а требуемый выход также постоянный 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижения & повышения стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное требуемое напряжение (230 В) в диапазоне от 205 В (пониженное напряжение) до 255 В (повышенное напряжение) входного источника переменного тока.

В стабилизаторах напряжения, в которых используются трансформаторы с отводом, точки ответвления выбираются на основе требуемого количества напряжения, которое должно быть подавлено или повышено. В этом случае у нас есть разные диапазоны напряжения для выбора. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения, которое необходимо стабилизировать или повысить. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.

Различные типы стабилизаторов напряжения

Первоначально на рынке появились ручные / селекторные переключатели напряжения. В этих типах стабилизаторов используются электромеханические реле для подбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы и стабилизаторы напряжения стали автоматическими. Затем появился Servo стабилизатор напряжения, который способен стабилизировать напряжение непрерывно, без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.

Стабилизаторы напряжения можно разделить на три типа:

Стабилизаторы напряжения типа реле
Servo стабилизаторы напряжения
Стабилизаторы статического напряжения

Стабилизаторы напряжения типа реле

В релейных стабилизаторах напряжения напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора в различных конфигурациях для достижения функции понижения и повышения.

Как работает релейный стабилизатор напряжения

Рисунок выше показывает, как стабилизатор напряжения типа реле выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, микроконтроллер и другие вспомогательные компоненты.

Электронные платы выполняют сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает любое увеличение или уменьшение входного напряжения выше эталонного значения, он переключает соответствующее реле для подключения требуемого постукивания для функции понижения и повышения.

Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.

Использование и преимущества релейных стабилизаторов напряжения

Этот стабилизатор в основном используется для приборов / оборудования с низким номинальным энергопотреблением в жилых / коммерческих / промышленных целях.

Они стоят дешевле
Они компактны по размеру

Недостатки релейных стабилизаторов напряжения

Их реакция на колебания напряжения немного медленнее по сравнению с другими типами стабилизаторов напряжения
Они недолговечны
Они менее надежны
Они не способны выдерживать скачки напряжения, так как их предел допуска на колебания меньше
При стабилизации напряжения переход тракта электропитания может обеспечить незначительное прерывание электропитания

Серво стабилизаторы напряжения

В servo стабилизаторах напряжения регулирование напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это замкнутые системы.

Как работает серво стабилизатор напряжения?

В системе замкнутого контура отрицательная обратная связь (также известная как ошибка подачи) гарантируется от выхода, чтобы система могла гарантировать, что был достигнут желаемый результат. Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход превышает / ниже требуемого значения, то регулятором источника входного сигнала будет получен сигнал ошибки (Выходное значение — Входное значение). Затем этот регулятор снова генерирует сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подает его на исполнительные механизмы, чтобы привести выходное значение к точному значению.

Благодаря свойству замкнутого контура стабилизаторы напряжения на основе сервоприводов используются для приборов / оборудования, которые очень чувствительны и нуждаются в точном входном питании (± 01%) для выполнения намеченных функций.

Рис. 10 — Внутренний вид серво стабилизатора напряжения

Рисунок выше показывает, как серво стабилизатор напряжения выглядит изнутри. Он имеет серводвигатель, автотрансформатор, трансформатор понижения и повышения, двигатель, электронную плату и другие вспомогательные компоненты.

В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки трансформатора понижения и повышения (отвод) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который контролируется серводвигателем. Один конец вторичной катушки трансформатора
понижения и повышения подключен к входному источнику питания, а другой конец подключен к выходу стабилизатора напряжения.

Электронные платы выполняют сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает любое увеличение или уменьшение входного напряжения выше контрольного значения, он начинает работать с двигателем, который еще больше перемещает рычаг на автотрансформаторе.

При перемещении рычага на автотрансформаторе входное напряжение на первичной обмотке трансформатора понижения и повышения изменится на требуемое выходное напряжение. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выход стабилизатора становится равным нулю. Этот полный процесс происходит за миллисекунды. Современные серво стабилизаторы напряжения поставляются с микроконтроллерной / микропроцессорной схемой управления для обеспечения интеллектуального управления пользователями.

Различные типы серво стабилизаторов напряжения

Различные типы серво стабилизаторов напряжения:

Однофазные серво стабилизаторы напряжения

В однофазных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к переменному трансформатору.

Трехфазные сбалансированные серво стабилизаторы напряжения

В трехфазных стабилизированных стабилизаторах напряжения с сервоуправлением стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам, и общей цепи управления. Выходные данные автотрансформаторов варьируются для достижения стабилизации.

Трехфазные несбалансированные серво стабилизаторы напряжения

В трехфазных несимметричных стабилизаторах напряжения с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).

Использование и преимущества серво стабилизатора напряжения

Они быстро реагируют на колебания напряжения
Они имеют высокую точность стабилизации напряжения
Они очень надежные
Они могут выдерживать скачки напряжения

Недостатки серво стабилизатора напряжения

Они нуждаются в периодическом обслуживании
Чтобы обнулить ошибку, серводвигатель должен быть выровнен. Выравнивание сервомотора требует умелых рук.

Стабилизаторы статического напряжения

Рис. 13 — Статические стабилизаторы напряжения

Статический выпрямитель напряжения не имеет движущихся частей, как в случае серво стабилизаторов напряжения. Для стабилизации напряжения используется силовая электронная схема преобразователя. Эти статические стабилизаторы напряжения имеют очень высокую точность, а стабилизация напряжения находится в пределах ± 1%.

Стабилизатор статического напряжения содержит трансформатор понижения и повышения, силовой преобразователь с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие необходимые компоненты.

Как работает статический стабилизатор напряжения

Микроконтроллер / микропроцессор управляет IGBT-преобразователем питания для генерации требуемого уровня напряжения с использованием метода «широтно-импульсной модуляции». В методе «Импульсная широтно-импульсная модуляция» преобразователи питания в режиме переключения используют силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором для получения требуемого выходного напряжения. Это сгенерированное напряжение затем подается на первичную обмотку трансформатора понижения & повышения. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть в фазе или на 180 градусов не в фазе по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, нужно ли добавлять или вычитать напряжение в зависимости от повышения или понижения уровня входного питания.

Рис. 15 — Принципиальная схема статического стабилизатора напряжения

Как только микропроцессор обнаруживает падение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT, соответственно, генерирует напряжение, аналогичное разности напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение находится в фазе с входным источником питания. Затем это напряжение подается на первичную обмотку трансформатора Понижения & Повышения. Поскольку вторичная катушка трансформатора Понижения & Повышения подключена к входному источнику питания, напряжение, наведенное во вторичной катушке, будет добавлено к входному источнику питания. И поэтому стабилизированное повышенное напряжение будет затем подаваться на нагрузку.

Аналогично, как только микропроцессор обнаруживает повышение уровня напряжения, он посылает сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Соответственно, IGBT-преобразователь мощности генерирует напряжение, аналогичное разности напряжений, на которую уменьшился входной источник питания. Но на этот раз генерируемое напряжение будет на 180 градусов не в фазе по отношению к входному источнику питания. Затем это напряжение подается на первичную обмотку трансформатора Понижения & Повышения. Поскольку вторичная катушка трансформатора Понижения & Повышения подключена к входному источнику питания, напряжение, которое было наведено во вторичной катушке, теперь будет вычитаться из входного источника питания. И поэтому стабилизированное пониженное напряжение будет подаваться на нагрузку.

Использование / Преимущества статических стабилизаторов напряжения

Они очень компактны по размеру.
Они очень быстро реагируют на колебания напряжения.
Они имеют очень высокую точность стабилизации напряжения.
Поскольку нет движущейся части, она почти не требует технического обслуживания.
Они очень надежные.
Их эффективность очень высока.

Недостатки статического стабилизатора напряжения

Они дорогостоящие по сравнению со своими аналогами.

В чем разница между стабилизатором напряжения и регулятором напряжения?

Оба звучат одинаково. Они оба выполняют одинаковую функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:

Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входного напряжения. В то время как,

Регулятор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений тока нагрузки.

Как выбрать лучший стабилизатор напряжения для вашего дома? Руководство по покупке

При покупке стабилизатора напряжения необходимо учитывать различные факторы. В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам лишних долларов. Так почему бы не выбрать такой стабилизатор напряжения, который может удовлетворить ваши требования и сохранить ваш карман тоже.

Различные факторы, которые играют важную роль в выборе стабилизатора напряжения

Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения:

Требуемая мощность прибора (или группы приборов)
Тип прибора
Уровень колебаний напряжения в вашем районе
Тип стабилизатора напряжения
Рабочий диапазон стабилизатора напряжения, который вам нужен
Перегрузка по повышению / пониженному напряжению
Тип схемы стабилизации / управления
Тип монтажа для вашего стабилизатора напряжения

Пошаговое руководство по выбору и покупке стабилизатора напряжения для вашего дома

Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома:

Проверьте номинальную мощность устройства, для которой вам нужен стабилизатор напряжения. Номинальная мощность указана на задней панели устройства в виде наклейки или фирменной таблички. Это будет в киловаттах (KW). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Переведите его в киловатт (кВт).

(КВт = кВА * коэффициент мощности)

Подумайте о том, чтобы сохранить дополнительную маржу в 25-30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
Проверьте предел допуска колебаний напряжения. Если это соответствует вашим потребностям, вы готовы идти вперед.
Проверьте требования к монтажу и размер, который вам нужен.
Вы можете спросить и сравнить дополнительные функции в одном и том же ценовом диапазоне разных марок и моделей.

Практический пример для лучшего понимания

Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Давайте предположим, что ваш телевизор имеет номинальную мощность 1 кВА. Допустимая надбавка 30% на 1 кВА составляет 300 Вт. Добавляя оба варианта, вы можете приобрести стабилизатор напряжения мощностью 1,3 кВт (1300 Вт) для вашего телевизора.

Самый важный совет при покупке стабилизатора напряжения

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Что нужно для подключения

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1 2 выключено 3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Инструкция по подключению в щитке

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Подключение стабилизатора

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

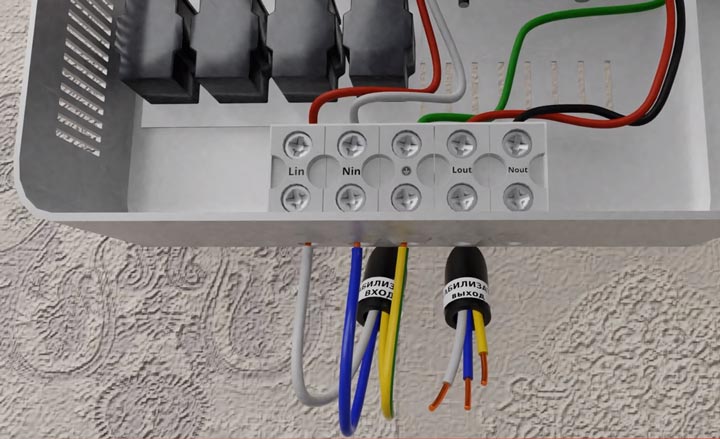

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

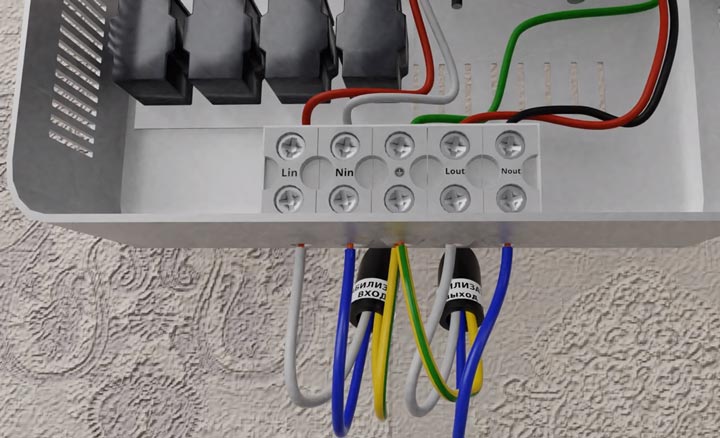

Для этого подсоединяете кабель - выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Проверка схемы

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ” ”.

Ошибки подключения

1 Неправильное расположение и место установки

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

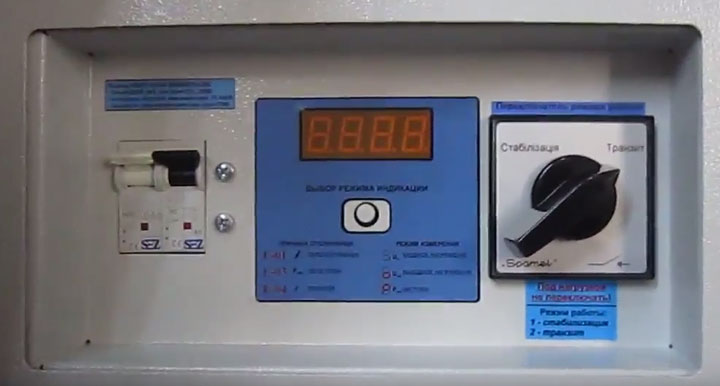

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Чем опасны скачки напряжения?

Скачок - это кратковременное увеличение входного напряжения до недопустимого предела - от 240 В и более. Даже очень непродолжительного (менее секунды) скачка может быть достаточно для выхода из строя блоков управления котла отопления, скважинного насоса, стиральной машины, любого устройста, которое имеет "мозги". Причина проста: подавляющее большинство электронных компонентов (кондесаторы, резисторы и пр.), из которых состоят платы управления, контроллеры и прочие микросхемы, способны выдержать напряжение до 250В. Это верхний предел, за которым, как правило, следует разрушение компонента.

Следует отметить, что стабилизаторы не являются рациональной защитой от импульсных скачков. Импульсный скачок возникает вследствии нескольких причин, но в основном это грозовые разряды. Качественный стабилизатор не пропустит импульсный скачок к потребителям, но и работать дальше не сможет: потребуется визит в сервисный центр. Для защиты от импульных перенапряжений применяют комплекс мер, центральное место в которых занимает особое устройство - УЗИП. Впрочем, с недавнего времени итальянские стабилизаторы Ortea оснащаются УЗИПами.

Хороший стабилизатор в большинстве случаев не пропустит грозовой разряд, но после этого ему потребуется ремонт.

При повышенном или пониженном входном напряжении выравнивать и поддерживать на уровне нормального.

Чем опасно повышенное и пониженное напряжение?

Опасность повышенного напряжения очевидна: ко всем непрятностям скачка добавляется длительность: если скачок, в зависимости от своей амплитуды может теоретически пройти без последствий, то длительное воздействие высокого напряжения гарантированно приведёт к поломкам "умных" машин.

При пониженном напряжении многие приборы работают плохо: обогреватели разогреваются непомерно долго, "умная" техника не включается вообще, микроволновка не разогревает и т.д. Особому риску подвергается оборудование с электродвигателями: кондиционеры, холодильники, насосы, приводы автоматических ворот и т.д. Это связано с тем, что при понижении напряжения пропорционально возрастает ток в обмотках электродвигателя. Повышение тока ведёт к повышению температуры, что в свою очередь приводит к повреждению, а затем и к пробою изоляции. Ремонт двигателя в этом случае нецелесообразен.

Ни один стабилизатор не способен устранить проблемы, вызванные аварийным состоянием проводки, постоянно использоваться на пределе технических возможностей и работать в условиях сильных искажений частоты тока.

Определяющие параметры стабилизатора напряжения

Скорость регулирования. Как быстро стабилизатор реагирует на изменение напряжение в сети и насколько быстро он его исправляет. Соотвественно, чем быстродействие выше, тем меньше шансов, что скачок напряжения пройдет к потребителям.
Перегрузочная способность. Способность стабилизатора устойчиво работать при превышении его номинальной мощности. Полезное свойство при эксплуатации электродвигателей.
Номинальный диапазон входного напряжения – рабочий диапазон стабилизатора, в пределах которого предполагается его использование. В этом диапазоне прибор сохраняет заявленные технические характеристики: номинальную мощность и точность стабилизации. Большинство стабилизаторов напряжения, после отключения в связи с падением входного напряжения ниже максимального диапазона, включаются только при достижении в сети на входе номинального диапазона.
Максимальный диапазон входного напряжения – это диапазон, в котором стабилизатор продолжает работать, но основные технические характеристики (номинальная мощность, точность стабилизации) отклоняются от паспортных значений. Обычно максимальный диапазон входного напряжения граничит с отключением прибора.
Точность стабилизации. Это погрешность выходного напряжения стабилизатора. Наш ГОСТ 13109-97 считает максимально-допустимую погрешность в размере 10%, однако далеко не все приборы способоны пережить такие отклонения. Чем выше точность стабилизации - тем сохраннее будет "умная" техника.
Шум. Практически все стабилизаторы издают какие-то звуки: трансформаторный гул, шелест вентиляторов, щелчки переключения реле, звук работы сервопривода. В зависимости от конструкции стабилизаторы могут быть как более, так и менее шумными. Совершенно бесшумных стабилизаторов не бывает: любой стабилизатор зашумит, приближаясь в работе к предельным значениям своих технических характеристик.
Климатическое исполнение. Рабочий диапазон температуры окружающей среды разнится в зависимости от производителя. Например, стабилизаторы Lider способны работать при -40 °C, Progress при -45 °C, а Штиль - только при положительной температуре.

Принцип работы и типы стабилизаторов

Классический стабилизатор напряжения представляет собой трансформатор, оснащённый платой управления, механизмом выбора количества витков обмоток катушки трансформатора, различными измерительными устройствами: как минимум, вольтметром и датчиком температуры трансформатора, средствами индикации и коммутационным устройством. Подбирая соотношение между количеством витков первичной и вторичной обмоток трансформатора, можно увеличивать или уменьшать напряжение на концах вторичной обмотки. На этом свойстве работают все стабилизаторы напряжения, за исключением инверторных.

Инверторный стабилизатор вообще не имеет в своём составе трансформатора, его работа основана на двойном преобразование тока: сначала из переменного в постоянный, а затем обратно. Это самый современный на сегодняшний день тип стабилизаторов напряжения.

На самом деле типов стабилизаторов больше, мы же перечислим только те, которые нашли массовое применение в быту и промышленности.

Как вы видите, по большому счёту есть три типа стабилизаторов: электронные, электромеханические и инверторные. Принципиальное отличие между первыми двумя - способ переключения между обмотками на трансформаторе. Электромеханические стабилизаторы имеют в своем составе маленький электродвигатель, который физически перемещает щётку или ролик по катушке трансформатора, используя тем самым необходимое количество витков. Электронные стабилизаторы не имеют движущихся частей, переключение между заранее определёнными витками катушки осуществляется с помощью силовых ключей: реле, тиристоров или симисторов. Инверторный стабилизатор вообще не имеет трансформатора: основными деталями в нём служат IGBT-транзисторы и конденсаторы.

Конструктивные особенности определяют преимущества и недостатки того или иного типа стабилизатора в работе. Попробуем отобразить их наглядно:

Параметр	Электромеханический стабилизатор	Электронный трансформаторный стабилизатор
Скорость регулирования	Низкая. (механическое движение несравненно медленнее электрического тока) Достоинство: плавная регулировка - отличное свойство для hi-fi / hi-end аппаратуры и для систем освещения на лампах накаливания - гарантированное отсутствие щелчков в колонках и мерцания света. Слабая сторона: регулировка не успевает за скачком. Как следствие - пропуск скачка в сеть (характерно для стабилизаторов китайского производства) или отключение потребителей (алгоритм российских и европейских производителей)	Высокая. (электронное переключение осуществляется за миллисекунды) Достоинство: Успевает сравнять скачок. Скорость регулирования, например, у стабилизаторов Progress - 500 вольт в секунду. Слабая сторона: ступенчатая регулировка, как следствие изменение напряжение сразу на несколько вольт (до 20 В в зависимости от модели). Возможны помехи в звуке на hi-fi / hi-end технике, мерцание ламп накаливания	Высокая. (переключений вообще не происходит) Достоинство: Успевает сравнять скачок. Бесступенчатое регулирование гарантирует отсутсвие мерцания ламп накаливания и помех в аудио-аппаратуре.
Перегрузочная способность	Высокая. Все электромеханические стабилизаторы способны к длительной перегрузке. (до 30 минут в зависимости от степени перегрузки)	Низкая. Даже кратковременная (до 10 сек) перегрузка скорее исключение, чем правило.	Очень низкая. до 5 сек максимум.
Фильтрация помех	нет	нет	есть

Электромеханические стабилизаторы в меньшей степени способны противостоять скачкам, но более способны к перегрузкам.
Электронные стабилизаторы, наоборот, лучше справляются со скачками, но хуже держат перегрузку.
Инверторные стабилизаторы отлично справляются со скачками напряжения, имеют бесступенчатое регулирование и способны устранить высокочастотные помехи в сети. Но совершенно неспособны к перегрузке.

Электромеханический стабилизатор напряжения

Другое его название - сервоприводный. Принцип действия довольно прост: по команде платы управления маленький электродвигатель приводит в движение держатель, на конце которого закреплена графитовая щётка. Регулирование осуществляется плавным перемещением щётки по обмоткам трансформатора.

На фото вы видите трансформатор и щёточный узел стабилизатора Энергия СНВТ-1500 New Line. Трёхлетняя эксплуатация оставила на нём заметные следы, но прибор по состоянию на май 2016 в строю. Отчётливо видны потемнения на трансформаторе в области перемещения щётки - это следы истирания графита. Также видно небольшое оплавление изоляции или лака на витках катушки. Это "вариант нормы", однако проблема может быть глубже. Если оплавление более значительное и происходит в зоне щёточного контакта, щётка начинает цепляется за выступы. Уменьшается площадь контакта, появляется искрение, растёт нагрев, стабилизатор выходит из строя. У отвественных производителей подобных неприятностей не происходит - плата управления по сигналу датчика тока и датчика температуры трасформатора отключит стабилизатор раньше, чем начнётся серьёзное оплавление.

Электродинамический стабилизатор напряжения

Эти стабилизаторы, также как и электромеханические, имеют сервопривод, но вместо щётки по обмоткам трансформатора перемещается ролик. Преимущества ролика над щёткой очевидны: ролик никогда не зацепится за неровность на катушке и не сотрётся даже при при очень интенсивной работе. На фото изображён стабилизатор Ortea Vega 2.5 в разборе. Хоть качество фотографии и оставляет желать лучшего, очевидно, что придраться не к чему. Намотка плотная - виток к витку, массивный держатель ролика, надёжное крепление трансформатора к корпусу, каждый проводок обжат наконечником. Качественный и продуманный монтаж налицо. Стабилизатор надёжный и долговечный.

Электронные релейные стабилизаторы напряжения

В основе принципа действия релейных стабилизаторов лежат электромеханические реле, которые осуществляют переключение между отводами трансформатора. При работе реле издаёт характерный звук - щелчок. На фотографии видно, как оранжевые провода из трансформатора соединяются через клеммную колодку с черными блоками на плате. Это и есть отводы трансформатора, соединённые с реле. Каждый отвод есть окончание определённого количества витков провода на катушке. Плата управления по замерам входного и выходного напряжения определяет, какой из отводов использовать в данный момент и задействует его, замыкая соответствующее реле. Реле, устанавливаемые на стабилизаторы отечественного производства (Каскад), имеют ресурс до 9 000 000 (!) срабатываний. Это очень много. На фото запечатлён стабилизатор Каскад СН-О-12 2005 года выпуска, который исправно работает по состоянию на май 2016 года. Релейные высокоточные стабилизаторы не встречаются: максимально высокая точность, представленная на сегодняшний день на рынке - 2,5%. В целом об отечественных релейных стабилизаторах можно сказать, что они имеют не самые выдающиеся технические характеристики, но при этом практически неубиваемы.

Электронные тиристорные и симисторные стабилизаторы напряжения

Алгоритм работы тиристорных и симисторных стабилизаторов точно такой же, как и у релейных - плата управления посылает сигнал, электронный ключ (тиристор или симистор) срабатывает - необходимый отвод задействован. Бесшумно, молниеносно. Говоря простым языком тиристор - это электронный выключатель. Он имеет два состояния - открытое и закрытое: подавая на него сигнал, можно управлять его состоянием. Симистор - это разновидность тиристора, разница между ними не влияет на определяющие технические характеристики стабилизатора. Надёжность, скорость работы, неприхотливость к температурным условиям этих компонентов определили массовость производства стабилизаторов на их основе. Тиристорные или симисторные стабилизаторы могуть иметь очень широкие технические характеристики. Приобретая любой тиристорный стабилизатор отечественного производства, можно рассчитывать на 7 - 10 лет его эксплуатации.

Инверторные стабилизаторы напряжения

Принцип работы инверторного стабилизатора заключается в двойном преобразовании проходящего через него тока. Трансформатор в таких стабилизаторах отсутствует, его место занимает цепь устройств: входной фильтр, выпрямитель, конденсаторы, инвертор и система управления.

Проходя через эту цепь, ток фильтруется от помех, преобразуется в постоянный, а затем обратно в переменный. Это позволяет достичь на выходе идеальной формы тока и напряжения, а скачки напряжения поглощаются конденсаторами. Это передовой тип стабилизаторв напряжения: они способны работать в очень широком диапазоне входного напряжения с очень высокой точностью. Впрочем, без недостатков не обошлось: перегрузочная способность практически отсутствует, а IGBT транзистор, лежащий в основе надёжного инвертора, очень дорог.

Какой стабилизатор выбрать: импортный, или отечественный?

Импортные стабилизаторы представлены на российском рынке в основном китайскими аппаратами. Они имеют очень привлекательную цену, но на этом их достоинства заканчиваются. Сомнительное качество электронных компонентов, минимальный запас прочности деталей, небрежная сборка и, как следствие, короткий срок службы, которого едва-едва хватает на гарантийный срок. Как только не ухищряются недобросовестные продавцы этих приборов, чтобы скрыть страну-производителя. Одной из таких уловок является ввоз партии через Прибалтику - отметка в документах о стране ввоза позволяет заявлять о прибалтийском происхождении стабилизаторов (знаменитые Латвийские стабилизаторы). Другой способ ввести покупателя в заблуждение - иметь отечественную торговую марку и собранный в Китае стабилизатор называть отечественным, не уточняя, что отечественный только бренд, а сборка и комплектующие, включая трансформатор, совершенно не отечественная.

Но есть и действительно высококачественные импортные аппараты: итальянские стабилизаторы Ortea или Oberon. Однако в условиях текущего курса евро они сильно проигрывают по цене своему аналогу - стабилизатору Сатурн , который совершенно не уступает им качестве. А по некоторым характеристикам, например, перегрузочной способности и вовсе превосходит. Стабилизаторы немецких производителей у нас в стране практически не представлены. Покупать их за те деньги, которые за них просят, разумный человек не станет.

Поэтому можно с уверенностью сказать, что

Качественный стабилизатор по относительно доступной цене в большинстве случаев окажется отечественным.

Как "на глаз" определить качество стабилизатора и срок его службы?

Ответ прост: по весу. Российский трансформаторный стабилизатор на 10 кВА со средними техническими характеристиками весит не менее 30 кг. Стабилизатор с хорошими техническими характеристиками, например, Progress 10000L , весит 43 кг. Большая часть этого веса приходится на трансформатор, а это значит, что он гарантированно выдержит номинальную мощность и заданный диапазон входного напряжения. Могучий магнитопровод из специальной трансформаторной стали и запас по намотке гарантируют долгий срок исправной службы. Поэтому, если вы видите трансформаторный стабилизатор мощностью 10000 ВА и при этом его вес составляет всего 20 кг, стоит задуматься о его надёжности и сроке службы.

Качественный трансформаторный стабилизатор лёгким быть не может.

В случае с инверторным стабилизатором следует убедиться, что он выполнен на IGBT-транзисторах: это залог его надёжности и соответствия паспортным характеристикам.

Выбор мощности стабилизатора

Самый верный способ подбора мощности стабилизатора - замер с ежесекундной записью в течение суток

Расчёт мощности стабилизатора по электропотребителям

Мощность стабилизатора (ВА) = сумма мощностей всех потребителей (Вт) * коэффициент одновременности / коэффициент нагрузки + запас 15%

Разберём эту формулу:

Потребляемая мощность в паспортах электроприборов обычно указывается в киловаттах . Просуммировав мощность всех приборов, мы получили количество киловатт , которое они будут потреблять, работая все одновременно. На практике же одновременно все потребители не работают никогда. Поэтому был рассчитан коэффициент одновременности работы электроприёмников для жилой застройки. Берём ранее полученную сумму мощностей отдельных приборов и умножаем на коэффициент одновременного использования из таблицы. Получаем мощность в киловаттах , которая реально будет потребляться одномоментно. Обратите внимание, что если вы отапливаетесь электричеством, коэффициент одновременности ниже 0,8 быть не может.
Мощность стабилизатора измеряется в киловольт-амперах , а у нас киловатты . Для перевода используем коэффициент нагрузки.
где 0.8 - это и есть коэффициент нагрузки. Вот мы и получили полную мощность наших электроприборов в киловольт-амперах
прибавляем 15% запаса, чтобы стабилизатор не работал внатяг и вот, казалось бы, всё. Но нет.
Обязательно необходимо проверить величину пусковых токов приборов с электродвигателями: погружных насосов, кондиционеров, электрогазонокосилок, мойки и т.д. И хотя пусковые токи длятся всего секунды, они не должны превышать значения перегрузочной способности стабилизатора!

Расчёт мощности стабилизатора по вводному автоматическому выключателю

Мощность стабилизатора (ВА) = 220 (Вольт) * номинальный ток вводного автомата (Ампер)

Вводной автоматический выключатель служит не только последней ступенью защиты от короткого замыкания, но и физическим ограничителем тока, который вы вправе потреблять по договору с электросбытовой организацией. Устанавливают их не просто так, а исходя из мощности имеющего в населённому пункте трансформатора, сечения подводящих кабелей и общего состояния электрохозяйства населённого пункта. Поэтому их зачастую опечатывают.

Отсюда следует вывод, что мы не можем потребить тока больше, чем это позволяет вводной автоматический выключатель - он просто отключится.

На фотографии мы видим очень качественный и педантичный монтаж: во влагозащищённом щите на столбе размещён двухполюсной автоматический выключатель на входе, затем счётчик и пара узо-автомат после счётчика. На каждом из этих устройств указан номинальный ток, на который оно рассчитано.

На этой фотографии на автоматическом выключателе мы видим символы "C32". Они означают, что этот автомат имеет характеристику "С" и рассчитан на номинальный ток 32 Ампера. Номинальное напряжения в наших сетях 220 Вольт, поэтому номинальная мощность этого автомата = 32 А * 220 В = 7040 ВА.

Казалось бы, стабилизатор мощнее 8 кВА ставить сюда бессмысленно, т.к. автомат пропускает только 7 кВА. Подвох кроется в характеристике "С".

Характеристка автоматического выключателя представляет собой зависимость скорости отключения от перегрузки. Эта тема очень обширна, вкратце скажем лишь, что харктеристика С подразумевает моментальное отключение при превышении номинального тока автомата не менее чем в 8 - 10 раз при 25 °C. На графике видно, что при четырёхкратной перегрузке отключение будет происходить от 4 до 8 секунд! Это означает, что пусковые токи для этого автомата вообще нипочём. А если мы перегрузим автомат характеристики С в 1,5 раза, он отключится через 40 минут, и это при темпреатуре 25 °C. При низкой температуре отключение будет происходить ещё медленнее. То есть, если на улице мороз, а вы перегрузили ваш автомат характеристики "С" на 25% - он скорее всего, не отключится вовсе. Стабилизаторов с аналогичной перегрузочной способностью не существует.

Перегрузочная способность стабилизатора должна с лихвой покрывать пусковые токи электродвигателей!

Что такое байпас и зачем он нужен?

Байпас - это комммутационное устройство для переключения электроснабжения в обход стабилизатора.

Зачем эта функция может понадобиться?

Работа не инверторным сварочным аппаратом. Работать трансформаторным сварочным аппаратом через стабилизатор нельзя.
Подключение нагрузок сверх номинальной мощности стабилизатора.
Неисправность стабилизатора.

На сегодняшний день производители стабилизаторов реализуют байпасы в следующих видах:

Ручной внешний байпас . Как правило, это кулачковый переключатель на два положения в отдельном корпусе с клеммной колодкой. Такие байпасы выпускаются производителями стабилизаторов Lider и Progress. Достоинство: для монтажа/демонтажа стабилизатора не нужно отключения электроснабжения и последующего соединения входных и выходных проводов. Достаточно отсоединить три провода от клеммной колодки стабилизатора: при включённом байпасе они будут обесточены. Внешние байпасы можно использовать со стабилизаторами любых производителей. Недостаток: дополнительные, пусть и небольшие, траты.
Ручной встроенный байпас . Может быть выполнен на автоматических выключателях (стабилизаторы Systems и Энергия) или на магнитном контакторе (стабилизаторы Прогресс , Каскад и Сатурн). Достоинства: эстетично (не болтаются провода от стабилизатора к байпасу), дешевле (не нужен отдельный корпус, исключается клеммная колодка и дополнительные провода). Недостаток: при демонтаже стабилизатора потребуется соединение входных и выходных проводов.
Автоматический встроенный байпас . Это программно-аппаратный комплекс, который по заданному алгоритму производит переключение электроснабжения в обход стабилизатора. На сегодняшний день автоматическими байпасами оснащаются некоторые стабилизаторы напряжения Lider . Автоматический байпас Lider сработает при неисправности стабилизатора, при его перегрузке, перегреве и при падении входного напряжения ниже допустимого порога. При отключении стабилизатора по верхнему пределу входного напряжения байпас задействован не будет - нагрузка просто обесточится. Недостатки: автоматический байпас не является аналогом ручного: не получится по своему желанию пустить ток в обход стабилизатора. Если стабилизатор у вас не перед глазами, вы можете очень долго не узнать о том, что он в аварийном состоянии и работает в байпасе.

Выбор диапазона входного напряжения стабилизатора

Как правило, стабилизатор имеет два диапазона напряжения - номинальный и максимальный.

При выборе стабилизатора необходимо основываться на его номинальном диапазоне входного напряжения

Каждый конкретный стабилизатор рассчитан на непрерывную длительную эксплуатацию в номинальном диапазоне входного напряжения. Все основные характеристики прибора (мощность, погрешность, уровень шума и пр.) указаны в паспорте исходя из его работы в номинальном диапазоне входного напряжения. Отсюда следует:

Чем шире номинальный диапазон входного напряжения стабилизатора - тем лучше

Однако, диапазон входного напряжения стабилизатора напрямую связан с его ценой. Чем шире - тем дороже. Поэтому, купив мультиметр, можно попытаться сэкономить на стабилизаторе. Проведите серию замеров напряжения в разные дни недели, включая выходные, и в разное время суток, в том числе ночью. Даже проведя несколько замеров, оставьте себе запас по диапазону, так как напряжение может меняться со сменой времён года, особенно зимой.

Насколько важна точность стабилизации?

Для большинства бытовых приборов точности стабилизации в 3 - 5% достаточно.

Исключение составляют системы освещения, выполненные на лампах накаливания, электроника газовых котлов отопления, hi-fi и hi-end техника. Для этих приборов лучше выбирать стабилизаторы с погрешностью выходного напряжения от 1,5% и меньше.

Телевизоры, холодильники, насосы, кондиционеры, стиральные машины, в общем, вся бытовая техника в высокоточных стабилизаторах не нуждается: 2,5-3% погрешности оптимально, 5% - допустимо.

Расширяем кругозор:

1. Очень интересная статья про автоматические выключатели
2. Подключаем стабилизатор и дифавтомат
3. Люди мучаются с

Пониженное и/или нестабильное напряжение в сети электропитания может необратимо повредить всю бытовую технику в Вашем доме! И, при этом, в бесплатном гарантийном сервисе, вероятнее всего, Вам будет отказано, так как, гарантия имеет силу лишь при условии, что устройство эксплуатируется в условиях электропитания удовлетворяющих строгим техническим требованиям к напряжению питания — 220 вольт ±10%.

Специально для решения проблемы нестабильного электроснабжения электроаппаратуры, сглаживания перепадов и скачков отклонения питающего напряжения в сети электропитания (стабилизация напряжения питания) выпускается специальное защитное устройство — стабилизатор переменного сетевого напряжения (он же нормализатор напряжения, AVR, Automatic Voltage Regulator — автоматический регулятор напряжения, voltage stabilizer или в простонародье — повышающий трансформатор, выравниватель, преобразователь, выпрямитель напряжения / тока)

Бытовая техника, подключенная через стабилизатор напряжения, работает в щадящем режиме электропитания со стабилизированным входным напряжением питающей сети, что позволяет значительно продлить ее эксплуатационный ресурс и даже сэкономить на электроэнергии т.к. вся бытовая техника изначально проектируется на конкретное значение напряжения в сети, и именно при этом напряжении обеспечивается оптимальный режим работы и самый высокий КПД.

Стабилизаторы напряжения также могут использоваться для защиты электродвигателей. Возможно, Вы замечали как трудно стартовать электродвигателю при пониженном напряжении в сети. Если подано напряжение меньше нормы — двигателю не хватает пусковой мощности, он просто стоит и потребляет огромный пусковой ток, который раз в пять-семь больше рабочего. Двигатель очень быстро перегревается и выходит из строя.

А теперь представьте, что это двигатель Вашей новой стиральной машинки или нового холодильника — нужен стабилизатор напряжения.

Стабилизатор напряжения для частного дома или дачи — просто необходим для защиты от постоянных перепадов напряжения в сети.

Для корректного повышения/понижения напряжения в сети, для защиты то низкого/высокого напряжения необходим повышающий/понижающий стабилизатор напряжения от авторитетного производителя. Напряжение вольтодобавки будет автоматически подбираться в зависимости от уровня просаженности напряжения во входной электросети, а в случае аварийного изменения входного напряжения вся аппаратура будет автоматически отключена от сети.

А мне нужен стабилизатор?

Если у Вас в доме нет ничего более ценного, чем лампочки накаливания, однозначно, — стабилизатор Вам не нужен.

Есть смысл задуматься о покупке стабилизатора сетевого напряжения, если у Вас есть хотя бы холодильник или микроволновая печь и напряжение в сети периодически падает ниже 190 вольт.

Ну и если у Вас «полный фарш» бытовой техники и напряжение периодически отклоняется вверх выше 250 вольт и/или вниз ниже 190 вольт — Вам крайне необходимо защитить всю электросеть в доме мощным стабилизатором сетевого напряжения .

Вывод очевиден: если общая стоимость бытовой техники и электроприборов у Вас в доме в несколько раз больше чем цена самого дорогого стабилизатора напряжения — стоит задуматься о его покупке.
