Самодельная телевизионная антенна настраивается на прием эфирных сигналов не хуже покупных. Однако отличается большим качеством и экономичностью.

Сделать такое устройство из подручных материалов и установить его в подходящем месте сможет каждый умелец.

Коротко о современных антеннах

Современные приемники действуют в ДМВ-диапазоне и отличаются большим уровнем распространения сигнала и использованием маломощных датчиков.

Однако наиболее популярным становится цифровое телевещание, которое имеет ряд преимуществ:

• Стойкость к помехам или к прочим кабельным искажениям;
• Высокая четкость и резкость изображения;
• Возможность выбора наиболее интересных каналов.
• Несложность конструкции, позволяющая сделать такое оборудование в домашних условиях и при помощи подручных материалов.

Виды антенн

Существует большое количество вариантов устройств антенны, у каждой из которых есть свои преимущества и недостатки. Перед тем, как приступить к изготовлению приемника, необходимо определиться с видом модели: всеволновая, логопедическая или зигзагаобразная.

Сделать всеволновую антенну можно за час и из дешевых материалов. Она частотонезависимая и отлично принимает сигнал в черте города, а в удаленных от мощных приемников населенных пунктах окажется бесполезной.

Универсальна, но не богата на большое количество принимаемых каналов логопедическая антенна.

Несложная конструкция и средние характеристики обеспечивают стабильный прием.

Антенна в форме буквы «Z» потребует большое количество времени и материалов, что окупается широким приемным диапазоном.

Необходимый уровень подготовки

Несмотря на простоту большинства антенн, всё же требуется достаточный опыт, ориентирование в высшей математики и электродинамике. Данные знания помогут лучше разбираться в схемах и чертежах и понимать все используемые термины.

Однако и у неподготовленных, но целеустремленных рукодельников есть шансы собрать качественную цифровую антенну.

В первую очередь, необходимо ознакомиться с фото устройства антенн и основными терминами, встречающимися в инструкциях:

• «КУ» – обозначение силы мощности устройства, обозначающая соотношение принятого сигнала к основному ее «лепестку»;
• «КНД» – коэффициент пропорции площади телесного круга антенны к уровню наклонности угла всех лепестков устройства;
• «КЗД» – соотнесение принятого на главный листок сигнала и совокупной мощности устройства.

Также следует учитывать следующие моменты:

• Мощность диапазонной антенны зависит от уровня полезного сигнала.
• Указанные характеристики не всегда взаимосвязанные, что требует особого внимания при наладке оборудования.
• Каждый элемент устройства надежно приваривается или спаивается с соседним.
• Уличные узлы основательно фиксируются всевозможными креплениями.
• В местах нулевого потенциала обязательно использования цельного гнутого металла.
• В качестве центрального стержня чаще всего используется медный или другой устойчивый к коррозии коаксиальный кабель.
• Соединять элементы рекомендуется паяльным аппаратом в 40 В, при одновременном использовании легкоплавных припоев и флюс-пасты.
• Для наружной антенны обязательна наладка качественной защиты соединений от осадков, температурных перепадов и прочих негативных природных воздействий.

Схема всеволновой антенны

Чтобы сделать всеволную цифровую антенну потребуется 2 треугольные металлические пластины или квадратный стеклотекстолит со светоотражающим покрытием, а также 2 деревянные рейки сечением 2-3 см и проволока.

• Подготовить все необходимые материалы и инструменты, в числе которых паяльный или сварочный аппарат, проволока, линейка, метр, пассатижи, защитные очки, веревка, ножницы.
• Расположить пластины под углом в 90 градусов так, чтобы ширина устройства равнялась высоте.
• Зафиксировать при помощи паяльного аппарата.
• Приложить кабель к точке нулевого потенциала, но не припаивать, а привязать.

Антенна из пивных банок

Хорошим приемом сигнала цифрового телевидения обладают жестяные банки из-под пива или газировки, что делает их отличным материалом для самодельной антенны.

Обратите внимание!

Данный материал используется для увеличения диаметра плеч на линейном вибраторе, что усиливает качество сигнала и дает возможность прямого подключения к кабелю.

Оптимизация старой антенны

Для приема более качественного цифрового сигнала можно модернизировать антенну аналогового телевидения и сделать из нее приемник Т2. Главным требованием будет строгое соблюдение всех размеров оборудования: наружная сторона квадрата – 14 см, внутренняя – 13 см, зазор в 2 см и проволока длиной 115 см. Далее все элементы зачищаются, спаиваются и соединяются с телевизионным кабелем.

Поняв принцип действия антенны, можно экспериментировать с ее конструкцией, настраиваясь на новые каналы и улучшая качество уже принятых.

Задействовать можно любые подручные материалы, например, для изготовления антенны для модема пригодится коробка из-под лазерных дисков.

Фото антенны своими руками

Обратите внимание!

Обратите внимание!

Несмотря на огромное количество телевизионных антенн, представленных на потребительском рынке, которые можно с легкостью приобрести в любом магазине электроники, интерес к тому, как сделать антенну для телевизора своими руками, не пропадает. Такую заинтересованность можно объяснить нежеланием тратить деньги на покупку антенны, нахождением вдали от торговых точек (если вы находитесь в глубинке или на даче) или выходом из строя покупной.

Антенны для телеприемника можно разделить на несколько типов.

1. Всеволновая антенна – конструкция отличается простотой в изготовлении, можно сделать из простых подручных материалов. Достаточно хорошо ловит цифровой сигнал за пределами города, где не так много помех. При расположении недалеко от вещательной вышки, может принимать аналоговое телевидение.
2. Логопериодическая диапазонная антенна также проста в изготовлении. Имеет идеальную согласованность с фидером по всем диапазонам, не меняя в нем параметров. Поскольку у этой конструкции средние технические параметры, то ее можно использовать на даче, или в качестве комнатной антенны в городе.
3. Дециметровая антенна . Часто используется упрощенная модификация Z-антенны, хорошо работает, не зависимо от условий приема сигнала.

Всеволновая антенна

Всеволновые улавливатели ТВ сигнала также называют частотнонезависимыми (ЧНА). Конструкции их могут быть различными.

Из двух лепестков

На рисунке показана всеволновая антенна, изготовленная из двух металлических пластин треугольной формы и двух деревянных реек, на которых натянута медная проволока в форме веера.

Медную проволоку можно взять любого диаметра, это не играет особой роли. Концы проволоки крепятся на расстоянии от 20 до 30 мм между собой. Пластины со спаянными между собой другими концами проволоки должны быть расположены на расстоянии 10 мм друг от друга.

Металлическую пластину можно заменить квадратным куском из стеклотекстолита, у которого имеется медное фольгирование с одной стороны.

Поскольку конструкция самодельной антенны имеет квадратную форму, то высота ее будет равна ширине, а угол между полотнами – 90 градусов. Точка нулевого потенциала на рисунке отмечена желтым. Припаивать в этом месте оплетку кабеля не требуется — достаточно будет тугого подвязывания.

Собранный таким образом приемник телесигнала в форме двух лепестков способен принимать как все дециметровые каналы, так и метровые. Притом, он хорошо ловит сигнал во всех направлениях. Но если установить ЧНА в зоне плохого приема сигнала от телевышки, нормально работать она будет только с усилителем. Можно применить и другие .

В форме бабочки

Телевизионную антенну своими руками можно сделать в форме бабочки. Чтобы изготовить самому эту достаточно мощную антенну, необходимо приготовить дощечку или фанеру с размерами 550 х 70 х 5 мм, провод с медной жилой сечением 4 мм, и, соответственно, кабель РК75.

1. Разметьте на фанере места под отверстия и просверлите их. Размеры на рисунке указаны в дюймах. Ниже рисунка приведена таблица для перевода дюймов в мм.



2. Из медного провода необходимо нарезать 8 частей одинаковой длины по 37,5 см.
3. По центру каждого провода очистите от изоляции участки (по 2 см), как на рисунке.


4. После этого следует отрезать еще 2 куска провода, уже по 22 сантиметра каждый, разделить из на 3 равные части и снять изоляцию в местах разделения.


5. Придайте отрезкам V-образную форму . Следует быть внимательным, чтобы между концами провода выдержать расстояние 7,5 см. Именно оно является оптимальным, чтобы принимать четкий сигнал.


6. Соедините все элементы согласно приведенному ниже рисунку.


7. Далее нужно приобрести гнездо для подключения к нему штекера.

8. Кабель нужно припаять к контактам катушки, как на рисунке.

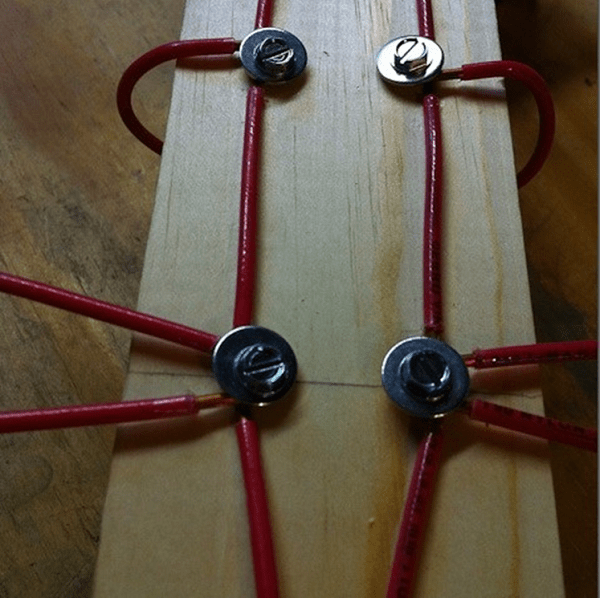

9. Сделайте еще 2 отрезка провода необходимой длины для соединения “усиков” с гнездом.

10. Прикрутите гнездо на дощечку и соедините все элементы.




На этом все — вы сделали антенну для телевизора своими руками.

Из пивных банок

Для изготовления такой оригинальной ЧНА потребуется 2 банки (0,5 л или 0,75) из-под пива или другого напитка. Но перед тем как сделать телевизионную антенну, необходимо учесть некоторые требования к материалам . А именно, рекомендуется приобрести качественный телевизионный кабель, имеющий сопротивление на 1 метр 75 Ом. Как правильно ? Обратите внимание на то, чтобы центральная жила была крепкой, а оплетка была двойной и сплошной.

Не забывайте, чем длиннее будет кабель, тем сильнее будет гашение сигнала, что особенно важно для приема метровых волн, в отличие от ДМВ, для которых длина провода также имеет значение, но не настолько.

Также будет необходимо приготовить обычный деревянный тремпель , пару саморезов, изоленту или скотч и, если есть такая возможность – паяльник с оловом.

Антенна из пивных банок может принимать как дециметровый диапазон волн, так и метровый.

Для наглядности всего процесса можно посмотреть видео .

Логопериодическая антенна

Логопериодическая антенна (ЛПА) может применяться для приема радиоволн как метрового, так и дециметрового диапазона. Для изготовления такого приемника сигнала можно использовать в качестве подставки алюминиевую трубку диаметром 10 мм и металлические стержни (шпильки), которые можно купить в магазине, где продается крепеж. В идеале, вместо стержней с резьбой лучше использовать гладкие трубки или пруты. В качестве основы берется пластиковый П-образный короб.

Когда пайка будет завершена, изготовление устройства можно считать законченным и можно приступать к испытаниям своего творения.

Дециметровая антенна

Самодельные дециметровые улавливатели сигнала могут иметь различную форму и конструкцию, от самых простых в изготовлении до более сложных устройств.

Кольцевидная

Самую простую конструкцию для приема ДМВ можно сделать за короткое время своими руками из подручных материалов . Все, что вам понадобится – это коаксиальный кабель и кусок фанеры подходящего размера.

Теперь все это нужно собрать:

• приготовьте отрезок коаксиального кабеля (РК75) длиной 530 мм (из него будет сделано кольцо);
• также отрежьте еще один кусок кабеля длиной 175 мм – это будет петля;
• сделайте кольцо (1), припаяйте к нему петлю (2) и кабель (3), который подключается к телевизору;
• закрепите все это на фанерном листе и направьте сделанный приемник телесигнала в сторону телевышки.

Если ваш телеприемник с помощью такой антенны , попробуйте сделать более сложное устройство.

В виде восьмерки

Домашнюю антенну ДМВ диапазона своими руками можно сделать из проволоки в виде цифры 8. Чтобы изготовить такой приемник, можно использовать медную или алюминиевую проволоку диаметром от 3 до 5 мм, а также кабель РК75. В процессе изготовления также понадобится клеевой пистолет.

Ход изготовления.

1. С помощью кусачек необходимо отрезать 2 куска проволоки по 56 см.
2. На концах каждого отрезка сделайте петлю, на которую должно уйти по 1 см.
3. Согните квадраты из проволоки и соедините петли. Припаяйте кабель к квадратам, как показано на рисунке. К одному квадрату припаивается центральная жила, к другому – оплетка. Расстояние между элементами должно быть 2 см. Всю конструкцию можно закрепить в крышке из-под 20 литрового бутыля для воды, залив клеем.

Такой приемник дмв диапазона можно расположить в любом месте, и он не требует усилителя. Разве что, усилитель может понадобиться, если прибор будет наружным, и длина кабеля будет значительной. В этом случае для компенсации потерь сигнала, потребуется его установка.

Из металлопластиковой трубы

Телевизионную антенну своими руками можно сделать и из обычной металлопластиковой трубы. При этом получится устройство для приема дмв с возможным диапазоном от 480 МГц до 1000 МГц. В данной “модели” использованы труба с диаметром 16 мм и кабель – 5,5 м. На кольцо потребуется 55 см трубы, а на стойку – 14 см, что равняется четверти длины волны. Это служит для лучшего согласования с внешней оплеткой кабеля и снижает в ней высокочастотные токи.

Выход кабеля в этой конструкции сделан через отверстие в трубе. Оплетку кабеля следует прикрепить с помощью хомута к зачищенной части трубы. Центральная жила кабеля крепится к кольцу (можно использовать винт с шайбой и гайкой). Такая самоделка хорошо работает в качестве комнатной антенны в квартирах с железобетонными стенами, которые плохо пропускают телевизионную волну. Благодаря удлиненному кабелю, ее можно вынести на балкон или поставить на подоконник — качество приема только улучшится.

В виде рамки

Еще одна конструкция антенны дмв собирается в виде рамки. Делаться она будет из алюминиевых пластин (полос).

Таким образом антенны, сделанные своими руками, помогут вам сэкономить деньги на их приобретение, а в некоторых случаях выйти из ситуации, когда есть телевизор, но штатная антенна вышла из строя, либо ее нет вообще. Тем более, что качество приема самоделок не хуже заводских аналогов. Если вы не хотите мастерить устройство самостоятельно, то вам пригодится информация о том, в магазине.

В наше время телевизор смотрят все. Ну или почти все. Спутниковые антенны есть у большинства любителей посмотреть телевизор. Купить телеантенну можно в магазине. Но иногда случается, что антенна приходит в негодность, до магазина идти далеко, а любимую передачу посмотреть хочется. В такие моменты можно прибегнуть к подручным средствам. Например, если пользователь находится на даче и не имеет возможности сходить в магазин. В этом случае можно просто сделать тв антенну для дачи своими руками. Даже спутниковую.

Комнатная антенна своими руками

Сделать простейшую антенну для телевизора из подручных средств возможно и довольно нетрудно. В интернете можно найти много интересных инструкций , которые помогут смастерить разнообразные варианты телеантенн, сделанных своими руками. Есть много вариантов того, как смастерить телевизионные антенны своими руками.

Самым популярным видом антенны, который мастерят умельцы из простого народа, однозначно считается самодельная тв антенна, сделанная из пивных банок. Делается она легко, труднодоступных материалов искать не надо, а времени на всю процедуру изготовления затрачивается совсем немного. Идеальный вариант самодельной антенны, учитывая тот факт, что и каналов будет побольше, и качество картинки будет на порядок выше.

Самым простым вариантом однозначно можно назвать вариант комнатной телеантенны, для изготовления которой понадобится лишь проволока. Конечно, количество каналов, которые можно будет созерцать при её подключении, будет весьма ограниченным, да и картинка вряд ли сильно обрадует, но эти неудобства компенсируют другие обстоятельства: чрезвычайная лёгкость в изготовлении , минимальная затрата времени и использование минимального количества материалов. Впрочем, количество каналов и качество картинок можно будет подправить, примотав второй конец проволоки к бельевым верёвкам, что поможет словить больше каналов.

Существуют и другие варианты изготовления своими руками, но популярными их назвать нельзя. Некоторые требует более сложных процедур изготовления. В других случаях можно наткнуться на крайне отрицательные отзывы от людей, которые пробовали их изготовить. Так что тратить время на описание их изготовления лучше не стоит. Ничего полезного в этом найти не получится. Некоторые инструкции по конструированию спутниковых антенн в домашних условиях просто не соответствуют действительности.

Как сделать антенну для телевизора из пивных банок

Одним из самых популярных вариантов является антенна из пустых пивных банок . Сделать её несложно, да и материалы найти совсем нетрудно. Мастера, которые имеют опыт в создании таких антенн, утверждают, что устройство можно собрать чуть ли не за десять минут, при этом каналы принимает весьма и весьма продуктивно.

Как же сделать антенну своими руками? Как сделать антенну из банок?

Для того чтобы смастерить своими руками телевизионную антенну, понадобятся следующие материалы:

• кабель
• несколько жестяных банок из-под пива (ну или других слабоалкогольных напитков)
• штекер
• саморезы
• отвёртка
• палка
• изолента
• саморезы в количестве 2 штук

Ниже прилагается инструкция , как сделать антенну своими руками.

Как сделать тв антенну: тв антенна своими руками

1. Для начала нужно примотать изолентой две пивные банки к палке, стараясь придерживаться расстояния друг от друга около 7 сантиметров. В том случае, если у банок остались кольца для открытия, то кабель можно прикрепить к ним, используя саморезы.
2. Далее в банки нужно вкрутить саморезы, зачистить оба конца кабеля и прикрепить к шурупам.
3. Для стойкости конструкции следует прикрутить кабель изолентой к палке.
4. Чтобы она работала и в минуты непогоды, следует закрыть банки большой пластиковой бутылкой, у которой должно быть отрезаны дно и горловина. После этого следует просверлить в бутылке дырку, через которую будет проведён кабель. После того как это место будет ошпарено кипятком, пластик изменит форму и герметично закроет отверстие. Это нехитрое устройство будет выполнять роль некоего усилителя. Довольно простой и неплохой усилитель.

Вот так можно сделать простую тв антенну из пивных банок для телевизора. Делается она быстро и требует минимум материалов.

Существуют ещё варианты конструирования самодельной антенны для телевизора. Ниже будет описан вариант, как сделать телевизионную антенну:

И самодельная телевизионная антенна готова. В принципе, сама конструкция довольно проста, хоть и требует приложения усилий. Ну и наличия соответствующих материалов.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн .

Раньше готовую качественную телевизионную антенну приобрести было сложно. Умельцы, пользуясь радиотехническими знаниями, конструировали самостоятельно приличные образцы, добротно принимающие эфирный сигнал. Времена изменились, цифровое телевидение потеснило аналоговое, но проблема наличия хорошей дециметровой антенны в местах со сложными условиями остаётся актуальной.

Эволюция телевещания

В эфирном телевещании произошёл ряд перемен, которые необходимо учитывать перед тем, как сделать дециметровую антенну своими руками:

1. Сейчас почти всё ТВ-вещание производится в ДМВ-диапазоне. Одна из причин – экономический фактор. Оборудование передающих станций: антенны, фидера значительно удешевляются. Снижается потребность в их профилактическом обслуживании специалистами высокой квалификации;
2. ТВ-сигнал покрывает все места, бывшие ранее недоступными. В «глухих углах» покрытие обеспечивается передатчиком без обслуживающего персонала;
3. Цифровой телевизионный сигнал имеет свои характерные черты. Он мало чувствует помехи, но если рассогласован кабель, или имеются искажения по фазе в каком-либо месте приёмно-передающего тракта, изображение может «рваться» даже при высоком качестве сигнала;
4. Телевидение имеет огромное количество программ, и не имеет смысла настраивать антенну ДМВ-диапазона на несколько каналов;
5. Городские условия для передачи волн трансформировались из-за бурного строительства многоэтажных зданий, железобетонные корпуса которых способны неоднократно их отражать до постепенного затухания.

Длина ДВ-волны находится в пределах 0,1-1 м. Отсюда её наименование. Электромагнитные волны могут распространяться только в прямом направлении, не огибая препятствий. Поэтому для дальнего расстояния такая связь проблемна. Её радиус покрытия – 100 км. Антенна дециметрового диапазона должна быть изготовлена с учётом изменившихся требований.

Современные требования

1. Раньше определяющее значение отводилось коэффициентам направленного и защитного действия. Сейчас это не так. Эфир стал сильно загрязнённым, и преодолевать помехи необходимо электронными средствами;
2. На первое место выходит индивидуальный усиливающий коэффициент антенны. Такая ДМВ-антенна может создать необходимый запас прочности сигналу, который впоследствии будет обработан электроникой;
3. Важно обеспечить гладкость амплитудно-частотной характеристики. Резкие пики и падения вызовут искажения по фазе;
4. Согласование с кабелем на всём частотном диапазоне должно быть полным без применения дополнительных устройств;
5. Параметры антенны должны соответствовать требованиям во всём диапазоне частот изначально. Диапазонную антенну не требуется искусственно адаптировать с помощью инженерных ухищрений.

Свойства различных типов антенн

Антенны, приемлемые для самостоятельного изготовления:

1. Всеволновая. Не зависит от частоты. ДМВ-антенна с самыми низкими параметрами. Зато сделать её наиболее просто и дёшево. Хорошо использовать для телевизора в загородном доме, где в условиях относительно чистого эфира устройство может принимать цифровой сигнал. Отлично справляется с приёмом аналогового сигнала недалеко от телецентра;
2. Логопериодическая диапазонная. Тоже является несложным вариантом. Точно согласуется с отходящим фидером в своём диапазоне. Она отсеивает определенные частоты. Обладает средними характеристиками. Хорошо служит как комнатная антенна в городском доме или квартире;
3. Зигзагообразная или Z-типа. Если это антенна МВ, то сделать её значительно сложнее. Требуется произвести сложные расчёты и затратить на изготовление немалое время. В дециметровом диапазоне все габариты уменьшаются, расчёты упрощаются, получается эффективная антенна для комнатного или наружного использования фактически при любом качестве сигнала.

Важно! Идеальное согласование и симметрия антенны могут быть достигнуты при прокладке кабеля через «ноль» (точка с нулевым потенциалом, где токи максимальны, а напряжение – ноль).

Параметры антенны

Дециметровая антенна своими руками может быть сделана при минимуме теоретических знаний, но практически понимать значение её параметров необходимо.

1. Коэффициент усиления (КУ) – это относительное возрастание излучения в момент пика, величина которого (дБ) выше эталонного (диполь в 0,5 длины волны);
2. Коэффициент направленного действия (КНД) – в численном выражении отношение входящей мощности, поступающей на телевизор от антенны направленной к такой же мощности от ненаправленного диполя в 0,5 длины волны;
3. Коэффициент защитного действия (КЗД) – отношение мощности, которую выделяет антенна, принимая боковой или задний сигнал, к мощности с основного направления.

Диаграмма направленности для антенн воспроизводится в виде лепестков. Направленность антенны определяется шириной основного лепестка, а защищённость от помех – уровнем боковых, задних.

Подобная самодельная антенна уличного использования, известная как «рога» (веерный вибратор), часто использовалась для приёма телевещательного сигнала не так давно. По параметрам она подошла бы для «цифры». Но используется только для приёма МВ с 1-го по 12-й канал. По такому же принципу можно сделать ДМВ-антенну.

Простейшая конструкция представляет собой металлические пластинки в виде равнобедренных треугольников. Треугольники нужно расположить так, чтобы их прямые углы были навстречу друг другу с зазором примерно в 1 см. По гипотенузам нужно укрепить две рейки и установить медные провода (эмалированные) любого диаметра на удалении 2-2,5 см друг от друга. Ширина и высота дециметровой антенны совпадают. При креплении кабеля в точке с нулевым потенциалом его можно привязать без припаивания.

Если растянуть такую антенну в районе окна, шириной полтора метра, то она будет принимать телесигнал с любого направления, без дополнительного поворачивания. Недостатком конструкции является низкий коэффициент усиления, а КЗД и вовсе равен нулю. Так что в местах с сильными помехами и очень слабым сигналом использование антенны проблемно.

Важно. Иногда радиолюбители пытаются изготовить всенаправленную антенну, используя спираль вместо треугольника, так как она меньше в размере для аналогичных частот. Но сконструировать такого типа антенну ДМВ своими руками труднее. Сложности вызывает и согласование с кабелем.

Разновидность всеволновой антенны, лёгкая в изготовлении, позволяющая получить приличное изображение. Хорошо подходит для использования в условиях сильного, но прерывающегося сигнала. Устройство – схема классического диполя. Своими размерами 0,5-литровые алюминиевые банки идеально подойдут для применения в качестве плеч вибратора диапазона ДМВ. Если взять банки больших или меньших габаритов, то изменятся частоты приёма. За основу берётся принцип, что при увеличении диаметра плеч вибратора (линейного) расширяется рабочий диапазон частот с сохранением прочих характеристик.

Самая простая антенна из двух банок подойдёт в качестве комнатной для приёма аналогового сигнала. Кабель даже не подлежит согласованию при не более чем двухметровой длине.

Последовательность действий:

1. На один конец кабеля закрепить штекер для соединения с телевизором, другой зачистить, удалив изоляционный слой, сантиметров на 10 от начала. Жилы кабеля расплести, убрать фольгу;
2. К одной банке прикрепить центральную жилу кабеля, к другой – провода экранирующей оплётки;
3. С помощью скотча или изоленты установить банки на изолирующий каркас открытой частью навстречу друг другу. Это может быть деревянная планка или обычная вешалка для одежды.

Расстояние между банками задаётся приблизительно – 7-8 см.

Важно! Необходимо обеспечить плотное прилегание проводов к металлу банки.

Из банок можно собрать целую решётку, усилив защиту от помех при помощи установленного сзади сетчатого экрана. Эта конструкция используется вне помещения, закрепляется на мачте из диэлектрика. Экран должен присоединяться к мачте также диэлектрическими материалами. Если сделать более 4 перекладин, то появятся трудности в согласовании кабеля, 2 – не обеспечат достаточного усиления. Расстояние между перекладинами равно половине средней длины волны каналов, на которые нужно настроить приём. При наличии усилителя, его можно смонтировать дополнительно.

Ещё одна простая антенна изготавливается из коаксиального кабеля . Цель – получить рамку в виде круга, способную принимать сигнал узкого диапазона. Антенна для цифрового ТВ должна обладать высокой защитой от помех. Эта конструкция является ещё и избирательным фильтром, который снижает помехи. Хорошо работает она внутри квартир со стенами из железобетона.

Недостатком этой антенны является то, что входное сопротивление рамки будет около 300 Ом, а для фидера 75 Ом – волновое сопротивление. Необходимо устанавливать согласующееся устройство или изготавливать рамку со входным сопротивлением в 75 Ом. Она имеет форму прямоугольника (соотношение длин сторон 1:2). Оба варианта не слишком удобны. Существует третье оригинальное решение – для согласующегося устройства взять этот же кабель, сделав из него специальную петлю.

Исходя из расчётов, по дециметровому диапазону для кольца нужно взять отрезок коаксиального кабеля 5,3 м, для петли – 1,75 м

Изготовление рамочной антенны:

1. Отрезать кусок кабеля для кольца и для петли;
2. Выгибается часть кабеля кольцом и устанавливается на фанеру, плексиглас или другой изоляционный материал;
3. Из другого куска делается петля, концы которой должны находиться на одном уровне с концом кабеля, направляющегося к телевизору или ресиверу. Можно зафиксировать скотчем;
4. Провода трёх экранирующих оплёток соединяются друг с другом пайкой. Жилы экрана от петли должны быть двусторонне соединены с экранизирующими жилами кольца. Центральный провод кабеля к телевизору – с одной стороной.

Обратите внимание! Конструкция, размещаемая на улице, защищается от непогоды пластиковым корпусом.

Волновой канал

Максимальный коэффициент усиления, КНД и защиту от помех для самостоятельно сделанного устройства даёт антенна волновой канал. Подходит для применения на значительном удалении от телевещательного центра. В городе способна снизить помехи, так как обладает точной направленностью. Это же свойство ограничивает количество принимаемых каналов, так как за границами выбранной для настройки частоты характеристики антенны резко снижаются.

Чертежи антенны представляют устройство, которое состоит из укороченных директоров, или направителей, имеющих ёмкостное сопротивление, активного вибратора и рефлектора. Электромагнитный сигнал ориентируется директорами в направлении активного вибратора. Находящийся позади него рефлектор большей длины с индуктивным сопротивлением отражает к нему же прошедшие мимо волны.

Важно! Отражателя достаточно одного, а директоров может быть разное количество: до 10 и выше. С большим числом директоров возрастает коэффициент усиления, но диапазон принимаемых частот падает.

Телевизионный кабель подключается к активному вибратору. От его взаимосвязи с директорами и отражателем снижается собственное волновое сопротивление. Сила падения зависит от коэффициента усиления. В результате происходит рассогласование с телевизионным кабелем. По этой причине активный вибратор делается в виде петли, имея исходное сопротивление, равное 300 Ом. После взаимодействия с несколькими директорами и рефлектором сопротивление становится 75 Ом. Это соотношение справедливо для пятиэлементного устройства.

Для ДМВ вибраторы нужно изготавливать из металлической трубки от 6 до 10 мм в диаметре. Общее количество элементов дециметрового устройства 16. Все элементы смыкаются со стрелой фактически в точках с нулевым потенциалом. Значит, материал стрелы, как и мачты можно брать любой. Например, трубы из полипропилена.

Важно! Антенна должна быть строго согласована с кабелем. В качестве согласующего устройства можно применить петлю из коаксиального кабеля.

В теории длина петли составляет половину волновой длины (волна берётся рабочая). Но надо учитывать поправку на изоляцию кабеля. При использовании коаксиального кабеля 75 Ом, размер петли будет 0,35 от длины волны. Межклеммное расстояние – 6 см.

Зигзаг

Зигзаг – это схема антенны Харченко, относится к широкополосным устройствам. Размеры конструкции для дециметрового диапазона компактны и с легкостью позволяют её применять внутри помещений. Особенно эффективна в удалённых населённых пунктах при приёме в различных направлениях. Пределы принимаемых частот с сохранением параметров перекрываются с коэффициентом 2,6-2,7.

Классический зигзаг сложен в изготовлении, требует точных расчётов. Широко применялся для приема аналоговых телепрограмм. Для цифрового сигнала всё значительно упрощается.

Ромб

Конструкция ромб – разновидность зигзага. Наилучший материал для основного контура – медные трубки, другой возможный – листы алюминия (толщина 6 мм и выше), нарезанные на полосы. С целью создания ёмкости применяются вставки из жести, металлической сетки или фольги в границах малых боковых ромбов. Сзади укрепляется отражатель. Вставки-ёмкости и рефлектор дополняют сооружение, чтобы повысить чувствительность. При хорошем сигнале без этих элементов можно обойтись.

Важно! Сетчатые или жестяные вставки пропаиваются по контуру. При использовании листов тонкого металла это не обязательно.

Коаксиальный кабель нельзя сгибать сильно. Он доводится до боковой вершины ромба, а потом направляется к центру и припаивается.

В точке с нулевым потенциалом (нижняя вершина ромба) нужно произвести электрическое соединение с проводами экранирующей оплётки.

Логопериодическая

Если с аналоговым сигналом антенна не всегда справляется без подстройки, то для приёма цифрового телевизионного сигнала является идеальной. Она состоит из длинного стержня, к которому прикреплены половины диполей разной длины. Промежутки между вибраторами и их длина изменяются по геометрической прогрессии. Рассчитать антенну достаточно сложно. Существует несколько методик, представленных в интернете.

Особенности логопериодической антенны:

1. Центральный стержень питает по отдельности правые и левые вибраторы. Они должны находиться в противофазе;
2. Стержень состоит из двух несущих. Левые-правые вибраторы по очереди меняются несущими. Первый левый – верхняя несущая, первый правый – нижняя. Следующий ряд наоборот;
3. Число вибраторов определяется конструкцией антенны. Самые протяжённые, находящиеся сзади, в длину равны длине полуволны нижней границы диапазона;
4. Коаксиальный кабель прокладывается к середине конструкции, проходя внутри одной из направляющих. На выходе из носа центральную жилу необходимо соединить со второй несущей. Такая линия, состоящая из двух проводов, будет выполнять роль симметрирующего трансформатора. Есть другой вариант прокладки;
5. Для лучшего согласования линия закорачивается сзади наиболее протяжённого вибратора (расстояние 1/8 длины волны нижней границы диапазона);
6. Диаметр трубок нужно взять 10-15 мм для дециметровой волны.
7. Тонкие кабели вызовут сильное затухание, потребуется провод не менее 6 мм диаметром. Кабель подвязывается только с внутренней стороны, иначе падает качество антенны.

1. Все элементы конструкции с протекающим током сигнала должны припаиваться или привариваться. Особенно это касается уличных антенн;
2. Коаксиальные кабели плохо подлежат обычной пайке, а продолжительное нагревание может повредить кабель. Лучше всего паять, пользуясь легкоплавким припоем, канифоль заменить флюс-пастой.

Существуют простейшие варианты изготовления самодельных антенн и более сложные. В зависимости от знаний и накопленного опыта каждый пользователь может выбрать приемлемый лично для него вариант.

Видео

Комнатная антенна позволяет принимать дом эфирное телевидение, аналоговое и цифровое. Аналоговое телевидение постепенно уходит в прошлое, всё большее распространение получает цифровое .

В настоящее время работают два мультиплекса по 10 каналов, ведутся работы по внедрению третьего мультиплекса ещё на 10 каналов, некоторые из них будут и в HD-качестве. Первые два мультиплекса бесплатные, а за просмотр третьего, возможно, будет взиматься плата.

Для подключения к эфирному цифровому телевидению вам понадобится:

• установить дециметровую антенну, комнатную или внешнюю;
• приобрести специальную цифровую приставку , если ваш телевизор не поддерживает приём DVB-T2 сигнала;
• подключить антенну и приставку телевизионным кабелем.

Множество фирм предоставляет услуги по подключению к эфирному телевидению. Но на самом деле легко сделать и настроить комнатную антенну своими руками. После этого вы сможете бесплатно просматривать 20 каналов в цифровом качестве.

Разные способы изготовить антенну

Сделать комнатную антенну для телевизора своими руками можно разными способами из разных материалов. Для начала убедитесь в том, что ваш дом находится в зоне уверенного приёма . Это можно проверить на официальном сайте цифрового эфирного телевидения. Если вы находитесь далеко от вышки вещания, то у вас не получится поймать сигнал никакой антенной - ни покупной, ни самодельной. Приобретите пассивную или активную внешнюю антенну. Хотя некоторые из приведённых ниже инструкций, как сделать антенну своими руками, подходят и для внешнего использования.

Рассмотрим один из самых простых способов - изготовление из коаксиального кабеля:

Своими руками также легко сделать антенну для телевизора из пивных банок. Причём её можно использовать как комнатную, а можно выставить на улицу:

Такая конструкция прекрасно работает, хотя выглядит не очень эстетично.

Зигзагообразную антенну сложнее сделать своими руками, но она хорошо себя зарекомендовала как универсальная и надёжная:

Своими руками можно легко смастерить антенну из картонной коробки:

У конструкции из пивных банок есть более эстетичный вариант, так называемая бабочка. На дощечке закрепляются 4 ряда саморезов, а вместо поперечных реек используются согнутые пополам куски медного провода. Таким образом, получаются ряды из торчащих в разные стороны медных «вилок». Ряды также соединяются между собой проводом, выводятся на кабель, далее нужно просто подключить его к ТВ.

Подключение и настройка

Настройка комнатной антенны заключается главным образом в правильной её установке:

1. Закрепите её как можно ближе к окну, чтобы на пути сигнала по возможности не было преград (железобетонных стен, металлических решёток).
2. Подключите к телевизору или цифровой приставке.
3. Теперь нужно просто настроить программы: запустите автоматический поиск по цифровым каналам.
4. Если какой-то канал найден, но на экране надпись «нет сигнала», попробуйте установить антенну в другое место, после чего снова настроить каналы, запустив автопоиск.

И напоследок инструкция, как подключить кабель к разъёму телевизора:

Таковы некоторые способы сделать своими руками антенну для телевизора. Теоретически, антенной может послужить любой кусок металлической проволоки. Но нет гарантии, что этого будет достаточно, чтобы настроить приём сигнала в ваших условиях. Если у вас есть идеи, как ещё можно самостоятельно сконструировать эффективную комнатную антенну, оставляйте ниже свои комментарии и советы.

• ВКонтакте
• обычная форма
