Как подключить динамики для магнитолы. Подключение акустических систем

Акустические кабели для колонок приобрести не так просто, как кажется. На отечественном рынке представлен большой выбор, и их можно купить в любом магазине, где занимаются техникой. Перед тем как отправиться в магазин, необходимо оценить свои финансовые возможности. Также следует определить качество изготовления таких элементов как для колонок (какие лучше выбрать, рассмотрим ниже). При покупке данного устройства нужно обращать внимание на производителя, а также технические характеристики его продукции.

Многие люди покупают акустические кабели для колонок, не глядя, считая, что они подойдут для любой системы. Такой подход является неправильным, так как не каждый кабель будет идеальным для определенной системы. Поэтому выбор акустического кабеля для колонок - это серьезное дело, требующее ответственного подхода. Ниже мы рассмотрим основные критерии.

Акустический кабель для колонок: как выбрать?

Это специальный провод, который служит для передачи звуковых сигналов от усилителей к колонкам.

Он является важным элементом в Hi-Fi-системах. Случается так, что акустические кабеля включается в комплектацию к колонкам, и они выбраны не случайно. Они наиболее подходящий вариант для определенного вида Однако если набора нет, то необходимо приобретать его самостоятельно. Возникает вопрос: какой лучше акустический кабель для колонок? Как выбрать качественный?

На что обратить внимание?

В процессе выбора необходимо придерживаться некоторых правил:

при покупке недорогих колонок не стоит надеяться, что качество акустического кабеля будет на высоком уровне;
если производитель является довольно известным, следовательно, акустические кабели для колонок подобраны уже верно, и находятся в коробке;
должно быть достаточно широким, чтобы по нему проходило необходимое количество тока;
сверху кабель должен быть покрыт лаком, поскольку такое покрытие предотвращает появление короткого замыкания;
качество звука не должно ухудшаться: хороший акустический кабель должен делать звук лучше;
сопротивление кабеля должно быть среднего значения, этот показатель влияет на уровень передаваемого сигнала, чем меньше сопротивление, тем качественнее сигнал;
акустические кабели для колонок из меди являются лучшим вариантом. Как правило, для его создания используется 20 медных проводков. Каждый из них изолируется и собирается в единую систему. Так как диаметр кабеля малый, то и сопротивление не слишком высокое. За счет такой толщины сигнал передается с высокой скоростью, а качество не страдает;
акустический кабель большого диаметра применяется в том случае, если его длина не превышает 3 метров.

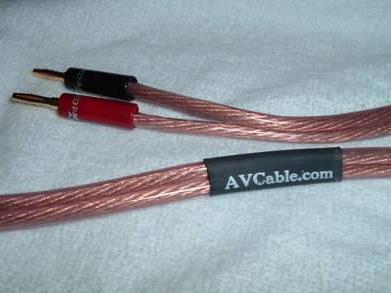

Медный

Как подобрать акустический кабель для колонок? Как говорилось ранее, наиболее подходящим вариантом является медный кабель.

Однако при его выборе необходимо смотреть на некоторые детали:

Акустический кабель должен быть большой длины. При использовании длинных кабелей используются малые диаметры, где наблюдаются низкие показатели сопротивления. В этом случае качество и громкость передаваемого звука на колонки будет на высоком уровне.
На акустическом кабеле должна быть маркировка, которая указывает фирму-производителя. Если эта надпись или другие данные отсутствуют, значит, кабель является подделкой. Такой вид характеризуется низким качеством звуком и коротким сроком службы.
На кабеле должна указываться маркировка, которая свидетельствует о том, что кабель является акустическим.
Должен указываться состав проводов.
Следует обращать внимание на толщину кабеля. Чем она меньше, тем выше качество передаваемого звука.
Медные кабели производятся различных видов. Каждый из них отличается качеством меди. На сегодняшний день существует два вида: из бескислородной и монокристаллической меди.

Другие виды

Для производства акустических кабелей применяют и другие материалы, которые в сочетании с медью дают качественное звучание.

Среди них выделяют следующие типы:

Композитные кабели. Они состоят не только из меди, но и из других металлов. Например, внутренняя часть кабеля сделана из меди, а сверху покрыта металлическим сплавом.
Комбинированные кабели. В них грамотно сочетается металл с неметаллом. Самым популярным является кабель, где смешана медь с углеродом. При этом полученный акустический кабель обладает повышенными техническими характеристиками.
Кабель из нескольких видов проводов. Чтобы узнать какие именно виды используются, необходимо посмотреть на маркировку.

Стоит отметить, что каждый вид по-разному влияет на качество воспроизводимого звука.

Особенности каждого типа

Как показали многочисленные эксперименты, наилучшим вариантом для колонок являются акустические провода, выполненные из серебра. Именно они дают более качественный и чистый звук. Но есть существенный минус - высокая стоимость. Его может приобрести человек, обладающий достаточными материальными возможностями. Цена на него доходит до 100 долларов за метр.

Следующим видом являются акустические провода из монокристаллической меди. Отрицательных отзывов о данном виде не было замечено. Они качественно передают звук, даже если он имеет низкие частоты.

Элементы из не обладают постоянством. То есть они могут воспроизводить звук разного качества. Это зависит от фирмы производителя.

Композитный вид характеризуется равномерным звучанием. Отрицательной стороной является появление искажения звука. Это объясняется тем, что медный кабель покрыт луженым оловом. В любом случае, медный кабель с серебряным опылением является лучшим вариантом. Звук обладает высокой выразительностью. Его применяют в том случае, когда необходимо увеличить качество музыки.

Использование дешевых китайских моделей даже не обсуждается.

Качество и выразительность звука находится на низком уровне. Если нет достаточного количества средств, можно приобрести недорогой кабель, который производит известная фирма.

Изоляция акустического кабеля

На качество звука влияет такой показатель, как изоляция, то есть материал, из которого она выполнена. Наилучшим вариантом является тефлоновая обработка. Ее качество значительно выше полипропилена.

Стоимость

Большинство специалистов считает, что цена элемента зависит от цены акустической системы и должна составлять 10% от ее стоимости. Например, система была куплена за 1000 долларов, значит, стоимость акустического кабеля должна составлять не менее 100 долларов.

Приобретая кабель, необходимо отталкиваться от собственных материальных средств. Если их не слишком много, можно купить небольшой кабель известного производителя. В комплектации к колонкам предоставляется инструкция. Иногда в ней указывается описание кабелей, которые подходят к данной системе. Такие рекомендации избавят владельца от поиска необходимого вида.

При подключении акустического кабеля к колонкам следует правильно измерить длину провода. Он должен подсоединяться по прямой линии, и не иметь никаких скручиваний. Такие дефекты отразятся на качестве воспроизводимого звука.

Сечение

У многих людей возникает такой вопрос: какой лучше акустический кабель для колонок? Как выбрать сечение? Все зависит от передаваемой мощности. Чем она выше, тем больше должно быть сечение. На передачу сигнала существенно влияет показатель сопротивления.

Это объясняется тем, что многие колонки имеют низкий импеданс. Для этого выполняют такой эксперимент. Подключается акустический кабель с сопротивлением 1 Ом к колонкам, где сопротивление ровно 8 Ом. Конечная нагрузка определяется путем суммирования этих двух показателей.

В таком случае уменьшается показание тока и показатели передаваемой мощности. Чтобы достичь необходимых показателей мощности, нужно чтобы сопротивление кабеля составляло не более 5% от импенданса при использовании высоких частот, а для низких - не более 10 %.

Идеальный акустический кабель для колонок, сечение которого отвечает конкретным показателям и выбирается который для данной системы. Если провод не отвечает требованиям, берется другое сечение. Многие пользователи используют элементы от 2,5 до 4 мм.

Подключение

После покупки в магазине необходимого провода перед человеком становится вопрос: как подключить акустический кабель к колонкам? Данную операцию рассмотрим на примере. Выполним подключение пассивных колонок к стерео усилителю. Подключение к другим системам выполняется по такому же принципу, отличие лишь в количестве колонок.

Итак, акустический кабель состоит из двух проводов. На одном из них должна быть надпись. Этот провод подсоединяется к красным клеммам. Другой провод подключается к черной клемме. Очень важно выполнить подключение по цветам. Если этого не выполнить, звук будет не четким, а также иметь малую громкость.

Такой принцип подключения, по соблюдению полярностей, производится для всех акустических систем.

Случается так, что провод уже вмонтирован в стенку, и определить какую часть подключать в необходимую клемму невозможно. В таком случае используется такой метод:

покупается обычная батарейка на 1,5 В;
раскручиваются крепления защитной решетки динамиков;
к динамикам подсоединяются 2 провода;
затем выполняется подключение по такой схеме: провод, исходящий из черной клеммы присоединяется к минусу батарейки, а провод, исходящий из красной клеммы - к плюсу. Далее, необходимо наблюдать за движением мембраны динамиков. Оно должно выполняться по принципу «наружу-внутрь».
к колонкам подсоединяется акустический кабель;
кабель подключается к батарейке, чтобы добиться необходимого движения мембраны;
при положительном исходе предыдущего пункта, акустический кабель, подсоединенный к плюсу батарейки, подключается к красной клемме, а второй провод - к черной клемме.

Швецов Алексей Владимирович 62000

Не нравится, когда автомобильные колонки начинают хрипеть на большой мощности? Не хватает мощности магнитолы для прослушивания любимой музыки? Ответ прост: «Вам нужен усилитель автомобильный.

В этой статье мы разберем вопрос: «Как подключить усилитель к колонкам?».

Одна из причин установки автомобильного усилителя - сабвуфер. Для него требуется, как минимум, 2 канальный усилитель. В этом случае каналы объединяются в мостовой режим, т.е. правый и левый каналы вместе работают на одну нагрузку - динамик сабвуфера.

Вторая причина - не нравится хрип колонок на большой мощности. Тогда в зависимости от количества колонок используют 2-х или 4-х канальные усилители.

Использование пятиканального усилителя поможет реализовать два варианта одновременно, хотя мы рассмотрим подключение четырехканального усилителя к колонкам и сабвуферу.

Совет 1

Внимание! Не подключайте, на двухканальном усилителе одновременно колонки и сабвуфер. Наверняка у Вас сработает защита усилителя, но может усилитель и сгореть.

МОНТАЖ УСИЛИТЕЛЯ производят в любом удобном месте – обычно в багажнике или под сиденьем. Акустическая система располагается в штатных местах, а сабвуфер в багажнике.

Подключение колонок к усилителю осуществляется специализированными акустическими проводами. Жилы акустического кабеля, как правило, разных цветов, либо одна из них имеет надпись.

Совет 2

Используйте кабель сечением не менее 2,5 кв. мм. Не экономьте на цене кабеля – китайский дешевый акустический кабель скорее всего будет служить источником помех.

Цены в интернет-магазинах:

		alarmobninsk.ru	2 990 Р
		alarmobninsk.ru	730 Р

ПОДКЛЮЧЕНИЕ 2 КАНАЛЬНОГО УСИЛИТЕЛЯ

2 канальный усилитель используется для следующих вариантов подключения:

подключение двух колонок
подключение сабвуфера

Подключение усилителя к установленным широкополосным колонкам, производится с выполнением определенных требований. К усилителю акустический кабель подключается к клеммам Left (Левая) и Right (Правая) выхода на акустику системы.

Совет 3

При подключении обязательно соблюдайте полярность: красная жила (или маркированная) кабеля должна подключатся к клемме с обозначением «+» (обычно красного цвета), а черная (немаркированная) - к клемме «-». Со стороны акустики подключение производится на левую (Left) и правую (Right) колонку с обязательным соблюдением полярности.

Как подключить сабвуфер к двухканальному усилителю? Его подключение производится следующим образом: минусовая клемма сабвуфера подключается к «-» левого канала, а плюсовая клемма к «+» правого канала. Это называется «мостовой» режим и мощности каждого канала складываются.

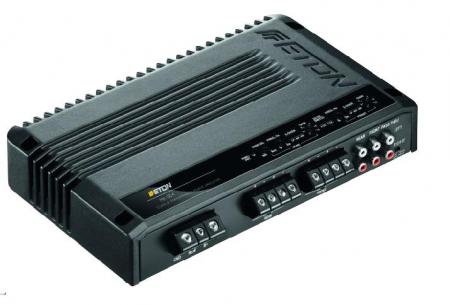

ПОДКЛЮЧЕНИЕ 4 КАНАЛЬНОГО УСИЛИТЕЛЯ

4 канальный усилитель используется для следующих вариантов подключения:

4 колонки
2 колонки и сабвуфер
2 сабвуфера

Если у Вас 4 канальный усилитель используется для подключения четырех колонок (фронтальные и задние), то подключать их следует на клеммы «фронтальные левая и правая» (Front Left и Front Right и «тыловые левая и правая» (Rear Left и Rear Right).

Если вместе с колонками Вы хотите подключить пассивный сабвуфер, то его необходимо подключать аналогично описанным выше способом к клеммам задних левой и правой колонок). К клеммам Front Left и Front Right подключаются обычные фронтальные колонки.

При использовании 4 канального усилителя на возможно подключение двух сабвуферов. При этом один сабвуфер подключается к клеммам Front (фронтальные), а второй Rear (тыловые) аналогично.

Цены в интернет-магазинах:

		alarmobninsk.ru	12 740 Р
		alarmobninsk.ru	11 940 Р

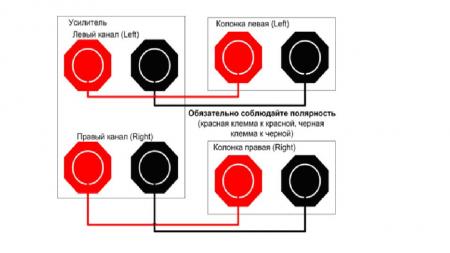

Схема подключения ресивера или усилителя к колонкам

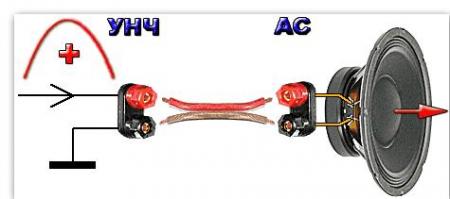

Схема подключения усилителя к колонкам.
Соблюдайте полярность подключения

Акустический кабель обычно имеет на одном из 2-х проводов надпись. Можно использовать провод с надписью для соединения красных клемм, а провод без надписи - для соединения черных. Соединение согласно цвету обязательно. В противном случае - звук будет менее прозрачным, иногда менее громким.

Правило соблюдения одинаковой полярности (красный - к красному, черный - черному) подключения касается не только фронтальных (главных) акустических систем, но и всех остальных тоже (тыловые, боковые, сабвуфер).

Если провод вмонтирован в стену и нет никакой возможности определить соответствие концов проводов возле усилителя и возле колонок , то можно попробовать следующий метод:

Простой способ установить полярность разъемов колонок
(акустических систем)

1) Находим пальчиковую батарейку AA (1,5 В, можно подсевшую).

2) Снимаем защитную решетку с динамиков колонок (чтобы было видно сами динамики).

3) Подключаем к клеммам колонок 2 проводка.

4) Подключаем к "минусу" батарейки провод, идущий к черной клемме, а к "плюсу" - провод идущий к красной клемме. Смотрим и запоминаем в какую сторону идет ход диффузора (мембраны) динамика (наружу или внутрь).

5) Подключаем к колонкам акустический кабель, которым колонки будут окончательно соединяться с усилителем.

6) Подключаемся батарейкой к этому акустическому кабелю уже со стороны усилителя (ресивера). Меняя полярность добиваемся того, чтобы ход диффузора был в ту же сторону, что и в пункте 4).

7) Провод акустического кабеля, подключенный к плюсу батарейки, подключаем к красной клемме усилителя. Второй провод - к черной.

Биампинг и би-варинг

Биампинг (Bi-Amping) - это подключение высокочастотных и средне-низкочастотных динамиков к двум отдельным усилителям. Позволяет в некоторых случаях лучше согласовать динамик и усилитель за счет увеличения значения нагрузки на усилитель. В случае штатного (параллельного) подключения обоих динамиков колонки, их суммарное сопротивление (общее сопротивление колонки) меньше, чем сопротивление любого из динамиков. Положительный результат не гарантирован.

Bi-amping (би-ампинг) подключение каждого дианмика акустической системы к своему усилителю.
Кроссовер позволяет более точно вывести усилители и динамики колонки именно в ту область характеристик,
где они будут работать в паре с наилучшими характеристиками.
Подобная схема используется в студийных мониторах (усилители встроены в корпус монитора)

Би-варинг (bi-wiring) - это подключение высокочастотных и средне-низкочастотных динамиков к одному усилителю двумя отдельными проводами. Позволяет в некоторых случаях лучше согласовать динамик и усилитель за счет уменьшения сопротивления проводов (по отношению к сопротивлению динамика). Положительный результат не гарантирован.

Bi-wiring (би-варинг) подключаем каждый динамик своим проводом к усилителю.
Очень спорное улучшение звучания

Что выбрать: ресивер или усилитель?

Ресивер - это усилитель, оснащенный дополнительно радиоприемником и декодером (расшифровщиком) закодированных в разных форматах (Dolby D, DTS и пр.) многоканальных сигналов.

Если мы собираемся смотреть кино - то мы можем либо взять ресивер, либо взять декодер и несколько (по общему количеству каналов) стерео или моно усилителей.

Бытует мнение, что для прослушивания музыки лучше купить стерео усилитель. Он-де вносит меньше искажений всякими дополнительными устройствами. Но это не всегда так. Тут, как и обычно, стоит вопрос в цене. Стоимость усилителя/ресивера ориетировочно (не прописная истина) должна составлять 40 - 100% от стоимости комплекта акустики (не включая сабвуфер).

Характеристики усилителя

В этой статье (коли речь идет о подключении колонок к усилителю) мы говорим об усилителях мощности. Они характеризуются следующими параметрами:

1) Выходная максимальная мощность - это достигаемая выходная мощность усилителя при ненормированном коэффициенте нелинейных искажений.

2) Номинальная выходная мощность - это такой уровень мощности, при котором усилитель обеспечивает оговоренный коэффициент нелинейных искажений.

Производители играются этими значениями в рекламных материалах, поэтому полезно будет знать виды мощностей, которые встречаются в описании усилителей:

I) RMS (Root Mean Squared) - значение мощности (среднеквадратичное или root - это такой способ измерения мощности электроизмерительными приборами) при заданном коэффициенте нелинейных искажений . Измерение обычно проводится для сигнала 1 кГц. Мощность раскачивается до тех пор пока коэффициент нелинейных искажений не достигнет 10%. До достижения максимальной мощности коэффициент нелинейных искажений как правило очень мал, а после достижения резко возрастает.

II) PMPO (Peak Music Power Output) - максимально допустимое пиковое (импульсное) значение сигнала независимо от искажений за минимальный промежуток времени (как правило 10 миллисекунд). Этот параметр для практического применения смысла не имее, т.к. измерение проводится на очень небольшом промежутке времении без учета искажений. Например, в бумбоксах PMPO может достигать и 100 и 1000 Вт:) Но это не "честная" мощность. RMS при этом может быть и 3-10 Вт.

III) DIN POWER (IEJA )- значение максимальной мощности на реальной нагрузке при заданном коэффициенте нелинейных искажений . Измерения проводятся 10 минут для синусоидального сигнала частотой 1000 Гц при коэффициенте нелинейных искажений не превышающем 1 %.

IHF - то же самое, при коэффициенте нелинейных искажений 0,1%.

Этот вид измерений мощности наиболее "правильно" характеризует усилитель с точки зрения потребителя.

4) Диапазон частот - это значения самой нижней и самой верхней частоты выходного сигнала усилителя, при которых уровень этого сигнала колеблется в заданных пределах (для hi-fi порядка +/- 0,5-1 дБ).

Как подобрать колонки к усилителю (практика)

Домашняя акустика

Покупатели звуковой техники подбирают пассивную акустику, провода, усилитель на слух. Но это скорее искусство, чем точный метод. Да и оптимальным результатом такого подбора (для домашней акустики) является не ровная громкость по всем частотам, а приемлемое (приятное слуху) звучание.

Если смотреть по техническим характеристикам усилителя и колонок, то нужно учитывать следующее:

1) Если Вы выбрали акустические системы, то усилитель должен быть расчитан на работу с колонками, с таким входным сопротивлением.

Обычно в усилителях имеются механические или электронные переключатели импеданса (сопротивления) колонок. Перед началом использования колонок их надо перевести в положение, соответствующее сопротивлению Ваших акустических систем.

К чему может привести несоответствие сопротивления колонок сопротивлеию номинальной (на которую усилитель рассчитан) нагрузки (подключаемых колонок) усилителя? В худшем случае к выходу усилителя из строя. А в обычном случае к гораздо худшему качеству звучания. Т.к. ухудшается согласование по частоте усилителя и акустических систем.

2) Усилитель ресивер должен обеспечивать мощность не менее 33% от максимальной мощности колонок. Провода чем толще, тем лучше (сечением не менее 1,5 мм.кв.). А остальное подбирается исключительно на слух.

Студийное оборудование

Для музыкальной (студийной) техники - студийных мониторов преимущественно применяется другой метод. Используется преимущественно активная (со встроенным усилителем) акустика. Это позволяет полностью избавиться от акустических кабелей и в заводских условиях максимально выровнять частотную характеристику акустической системы (акустика + усилитель).

Методика примерно следующая:

В безэховой звукоизолированной комнате с помощью поверенных (проверенного и сертифицированного соответствующими уполномоченными органами) измерителя звукового давления и генератора сигналов измеряется частотная характеристика давления. На разных звуковых частотах измеряется звуковое давление при неизменном уровне сигнала на входе усилителя. Подбором радиоэлементов схемы усилителя и частотных фильтров активной акустической системы, а также регулировкой настроек добиваются возможно одинакового звукового давления на разных частотах.

Как подобрать колонки к усилителю (теория)

Мы используем эту звуковоспроизводящую аппаратуру для следующих целей:

1) Прослушивание музыки

2) Просмотр кино

3) Cоздания музыки (мониторинг, сведение)

Для звуковой аппаратуры, используемой для создания музыки главное - вносить минимум искажений в воспроизводимую фонограмму.

Для бытовой аудиотехники более позволительно вносить некоторые искажения, которые могут даже приукрашивать звук. Поэтому и существует мнение, что одна система больше подходит для тяжелого металла, другая - для электронной музыки, третья - для джаза, четвертая - классики.

Однако, для качественных студийных мониторов (колонки, используемые в студии при создании музыкальной фонограммы) вообще не должен вставать такой вопрос: для какого стиля более подходят данные мониторы? Да, для любого!

В идеале система

усилитель - акустический кабель - акустические системы

не должна вносить никаких искажений в звучание фонограммы, которую записали на студии основываясь на звучании качественных мониторов. Музыканты и звукорежиссер настроили звучание музыкального произведения таким образом, чтобы повторить его эмоциональное воздействие на бытовой акустике.

Уши слушателя воспринимают звуковое давление воздуха.

Акустические системы это звуковое давление создают.

Акустические системы в свою очередь преобразуют электрический сигнал фонограммы (музыкальной записи) в звуковое давление воздуха. Зависимость звукового давления на уши (громкости) от частоты звука (высоты ноты) - назовем условно частотной характеристикой звукового давления колонок (или частотной характеристикой чувствительности колонок) .

Если мыподаем на вход колонок сигнал с одинаковым напряжением (пусть это будет 5 Вольт) на разных частотах (играем ноты разной высоты), то громкость звучания разных нот будет разной , т.к. Ми 1-й октавы будет создавать, к примеру, давление 1, Ми 3-й октавы - 2, а Ми 6-октавы - 0,5. Значения давлений условные.

Можно сделать вывод:

Даже если мы имеем идеальный усилитель , выдающий во всем звуковом диапазоне (для любой музыкальной ноты), идеально одинаковое напряжение электрического сигнала , то звуковое давление (громкость звука) реальной акустики , подключенной к этому усилителю, все равно будет разным для различных частот (нот).

Влияние акустического кабеля

Материал о том, как выбрать и купить акустический кабель
Рекомендую прочитать страницу о кабелях прежде, чем перейти к выводам.

ВЫВОДЫ

В домашних условиях (да и в лабораторных тоже) нам вряд ли удастся не добиться идеальных технических характеристик звуковой аппаратуры.

Подбор на слух аппаратуры для домашнего кинотеатра и прослушивания музыки путем перебора усилителей, кабелей и колонок - весьма трудоемкое занятие с субъективным (в данном случае достаточным) результатом.

Для музыкального применения : сведения (подбор уровней громкости, наложение эффектов и пр.) и мастеринга (подготовка окончательной фонограммы для записи на носитель) требуется более объективно (по измерительным приборам) настроенная аппаратура. Таковой для домашних условий могут являться только активные мониторы.

Предупрежу сразу, с непривычки чистый мониторный звук может показаться неподготовленному слушателю "пресным" и хуже, чем звук привычной акустики. Но после того, как период адаптации проходит, этот звук становится для истинного меломана самым лучшим:)

Что касается акустических свойств помещения, то не так страшен волк, как его малюют. В другой своей статье я рассматривал приемы подстройки звука в разных помещениях .

Тут надо учесть тот фактор, что если звукорежиссер знает на слух недостатки своей мониторной системы (на которой он изготавливает фонограмму), то он их может откорректировать вручную. Но это - опыт и искусство:)

Если у Вас есть вопросы - задавайте их .

Для дополнительного повышения мощности звука в машине можно поставить усилитель. Перед тем как подключить усилитель к колонкам, необходимо выбрать подходящую схему присоединения и подготовить требуемые детали.

Что понадобится

Перед тем как правильно подключить усилитель к колонкам, потребуется приобрести специальный набор, состоящий из следующих деталей:

акустический кабель, чтобы подключить динамики к усилку;
провода с наконечниками, подходящими под клеммы передних и тыловых колонок;
межблочные кабели.

Сечение проводов для подключения усилителя к колонкам должно быть не менее 2 мм, а для подсоединения питания — не менее 3 мм. Толщина плюсового провода должна быть больше, чем минусового. Для более надежного соединения усилителя с магнитолой и колонками все провода оснащаются наконечниками с отверстиями и клеммами. Номинальный ток предохранителя, обеспечивающего дополнительную защиту устройства и акустики, должен быть не менее 5 А.

Разработка и выбор схемы

Вначале необходимо определиться со схемой подключения колонок через усилитель. Она характеризуется числом каналов и количеством динамиков. Различают последовательное, параллельное и последовательно-параллельное соединения. Первый способ подойдет, если есть низкочастотные и широкополосные динамики и усилитель для авто. Это позволит сделать четырехканальную систему звука с эффективным распределением мощности колонок.

Второй метод может использоваться для подключения высокоомных громкоговорителей к устройству, рассчитанному на меньшее сопротивление нагрузки, поскольку выходная мощность звука может снизиться. Также этим способом можно подсоединить широкополосные и высокочастотные колонки в машине, если при последовательном соединении громкость одного из них становится чрезмерно низкой или высокой из-за неодинакового импеданса.

Третий способ применяется для создания более сложных конфигураций подключения нескольких громкоговорителей к двухканальному устройству, когда не удается добиться нужного качества при использовании предыдущих двух методов. Следующий этап разработки схемы подключения — это выбор способа соединения магнитолы с усилителем в зависимости от наличия необходимых выходов звука. Подключить усилитель к магнитоле можно через выходы линейные низкого уровня или акустические.

В первом случае устройства соединяются кабелем для передачи звука с вилками RCA на конце.

При использовании нестандартных разъемов потребуется переходник. Прежде чем установить на машину усилитель, необходимо проложить межблочный кабель по полу кузова или по потолку. Не следует располагать его рядом с проводкой и прочими электронными устройствами, чтобы при прослушивании музыки не проявлялись помехи, способные испортить качество звучания.

Последовательное подключение

При присоединении саба к 2х-канальному усилителю этот громкоговоритель можно подключить последовательно с левой или правой колонкой. Если используется четырехканальный усилитель в машине, то саб можно включить в разрыв левого или правого канала по любому борту или по мостовой схеме. Стоит учитывать, что положительная клемма имеет большую ширину, чем отрицательная. Это поможет не ошибиться при подключении.

Чтобы выполнить последовательное соединение, нужно подключить положительную клемму саба или передней колонки к отрицательной клемме широкополосной задней колонки. К свободным выводам получившейся конструкции подключается акустический кабель. Если полярность динамиков не промаркирована, то перед подсоединением необходимо проверить и выполнить их фазировку.

Если они будут играть противофазно, то звучание станет неестественным. Для проверки синфазности к включенным последовательно колонкам на мгновение присоединяется пальчиковая батарейка на 1,5 В.

В этот момент мембраны громкоговорителей должны двигаться в одну сторону.

В противном случае выводы одного из динамиков меняются местами.

Следует пометить провод в кабеле, который идет к отрицательному выводу акустической системы, чтобы не ошибиться при последующем подключении колонок к усилителю и не допустить замыкания на корпус. Если сопротивления динамиков различаются, то один из них будет звучать громче, а другой — тише. В этом случае необходимо подключить резистор параллельно одному из динамиков. Сопротивление легко изготовить из нескольких сотен витков тонкого провода. Подбирая их количество, можно более тонко сбалансировать громкость звука колонок и настроить его под нужные условия.

Параллельное подключения

В этом случае широкополосной динамик и твиттер или сабвуфер включаются параллельно друг другу. Поскольку ход мембраны высокочастотной колонки невелик, проверка полярности может быть затруднена. Качество звука оценивается на слух после подключения. Если указана полярность или клеммы имеют разную ширину, то выводы с одним знаком соединяются друг с другом.

Подключение может осуществляться разветвленным акустическим кабелем. Надо к одному из его концов присоединить по два отрезка провода с наконечниками к каждой жиле и скрутить их как можно более надежно. Затем полученное соединение изолируется клейкой лентой или термоусадочной трубкой.

Параллельно-последовательное подключение

При таком способе подключения можно добиться требуемого качества звука путем комбинирования громкоговорителей и их согласования с усилителем по сопротивлению.

Например, можно последовательно соединить низкочастотный и широкополосной динамики, а параллельно последнему — высокочастотный. Существуют и другие комбинации колонок, используемые вместе с двух- и четырехканальными автомобильными усилителями.

Подключение динамиков

Правильное подключение осуществляется после выбора подходящей схемы. В случае с последовательным соединением провод, который идет к положительному выводу колонки, подключается к клемме выходного сигнала усилителя с тем же знаком. Затем таким же образом подключается второй провод. Если позволяет конструкция клеммной коробки, то можно обеспечить дополнительную изоляцию провода без наконечника с помощью трубочек.

Для этого надо надеть изделие на подсоединяемый конец кабеля. После этого жила оборачивается вокруг болта и вкручивается в клемму устройства. Затем трубочка протягивается вдоль провода и надевается на вывод. Для изоляции клемм подойдет клейкая лента. Следует внимательно следить за тем, чтобы концы жил не соприкасались друг с другом или другими деталями. При необходимости лишние части отрезаются.

В заключение установки выполняется проверка работоспособности. Если после включения перегорает предохранитель, то произошло короткое замыкание вследствие ошибок при присоединении динамиков. Если звук становится неестественным или плоским, то динамики работают в противофазе из-за перепутывания полярности.

Если не слышен один из каналов, то проверяется подключение кабелей к автомагнитоле и колонкам. Перебои и искажения вызываются применением некачественной проводки с меньшей толщиной из меди или алюминия низкого качества, а также с поврежденной изоляцией. Неисправные динамики тоже могут становиться причиной некачественного звука.

В профессиональной работе со звуком очень важно понимать основные принципы коммутации разных видов оборудования, это позволяет легче и быстрее добиваться качественного звука и продлить жизнь аппаратуры.

Рассматривая в этом свете можно выделить три вида: , и акустические системы. Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье.

Итак, считаем, что вы и купили ее. После распаковки оборудования первым делом возникает вопрос подключения.

Активная акустика. Главное отличие активной акустики от пассивной - наличие встроенного в ее корпус усилителя. Это значит, что подводимая мощность звукового сигнала к активной акустической системе (далее АС) значительно меньше, чем к пассивной. Поэтому в этой акустике применяются свои кабеля и разъемы, рассчитанные на меньший ток и напряжение.

Уровни. Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Потому что на самом деле в звуковой технике применяется не один стандарт, а несколько. Наиболее популярные линейные уровни для звуковой аппаратуры - это +4 дБ (1,23 В), -10 дБ (0,25 В) и -10 дБв (0,32 В). В результате несоответствия уровней выходного устройства (например, ) и входного устройства (например, ) сигнал может искажаться или получать большой уровень шума. В связи с этим на устройствах мы можем часто увидеть переключатели номинального уровня выхода и входа. Если такого переключателя нет и нет регулятора выходного уровня, то придется применить дополнительное устройство согласования.

Баланс и небаланс. Для качественной передачи сигнала кабель, подходящий к активной АС должен быть экранирован. Также важно понимать, что соединение может быть балансным и небалансным. Небалансным соединением (несимметричным) называется соединение с помощью одножильного экранированного провода. Балансное соединение (симметричное) - это соединение с помощью двух экранированных проводов. Один из проводов передает неизмененный сигнал (+), а второй передает сигнал в противофазе (-). Такая передача сигнала позволяет использовать устройства, которые на основе вычитания сигналов помогают хорошо бороться с помехами и наводками. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на 200 метров. Способы передачи сигнала в подключаемых устройствах должны быть согласованы, балансный вход должен соединяться с балансным выходом. В противном случае применяются переходники или устройства согласования способа передачи сигнала.

Hi - z . Вход Hi-Z- это вход, который обладает большим импедансом и обеспечивает согласованное по сопротивлению соединение акустической системы и звукоснимателей гитары. То есть, это небалансный вход для акустической гитары, соло и бас гитары. Он еще называется инструментальным входом.

Использование дополнительных коммутационных переходников должно выполняться с осторожностью. Нужно учитывать все вышеупомянутые характеристики, они должны совпадать: у входа и выхода должен совпадать номинальный уровень сигнала (+4 дБ, -10 дБ и др.), способ передачи (баланс/небаланс) и импеданс (входное и выходное сопротивление).

Разъемы. В набор популярных разъемов для активных АС входят разъемы XLR, RCA и TRS.

Самый популярный в акустических системах разъем - XLR.

Известен своей высокой надежностью. Пришедший в звук из авиации, разъем XLR, или как его еще называют «Кэнон», удачно прижился в большинстве устройств профессионального звукового оборудования. Наиболее привычен для нас трехконтактный вид разъема, хотя бывают они четырех, пяти, а иногда и более-контактные. Практически всегда контакты на разъеме подписаны: 1 - корпус и/или земля, 2 - сигнал плюс (+), 3 - сигнал минус (-). Может быть распаян как под небалансное соединение (используются контакты 1 и 2), так и под балансное (контакты 1, 2, 3). В разъеме используется механизм-защелка, который фиксирует положение.

Разъемы TRS и TS. Разъем “Джек” бывает трехконтактный TRS и двухконтактный TS.

Расшифровуется аббревиатура как обозначения контактов: 1 - Sleeve (гильза) земля и/или корпус, 2 - Tip (наконечник) сигнал плюс (+), 3 - Ring (кольцо) сигнал минус (-). Понятно, что штекер TS может выполнять передачу только небалансного сигнала. TRS может быть распаян и под баланс и под небаланс. По размерам разъем может быть четвертьдюймовым (TRS1/4”) и 1/8-дюймовым (TRS1/8”, 3.5 мм), еще его называют миниджек.

Разъем, который часто применяется и в профессиональной и в бытовой аппаратуре - разъем RCA.

В народе его называют «тюльпан». Является не самым корректным соединением устройств с инженерной точки зрения. Все потому, что в момент подключения первым контактом соединяется сигнал, а не земляной контакт как должно быть. Однако благодаря своей форме и дешевизне он прочно занимает свою позицию среди популярных коннекторов. Передает несимметричный сигнал с линейным уровнем.

Практически в каждой современной профессиональной активной АС в корпусе предусмотрен сквозной выход на XLR разъеме.

Этот выход может по-разному называться - Link Output, Mix Out, Thru Out, Line Out, но суть одна - отдать входной на АС сигнал для дальнейшей маршрутизации. В зависимости от модели АС выходной сигнал может быть абсолютно идентичен входному или претерпевать некоторые изменения. Например, на выход может отдаваться уже лимитированный сигнал или сигнал после обрезного ВЧ фильтра. Если в акустическую систему встроен микшер на несколько каналов, то на выход может отдаваться сигнал только с определенного входа или суммарный сигнал от всех входов. Такие вопросы можно уточнить, просмотрев инструкцию к АС. Данная концепция подключений позволяет создавать длинные линии из акустических систем, не подводя к каждой АС кабель от микшера.

Также сквозной выход используется при подключении и сателлитов. Важно «посадить» все акустические системы, используемые в роли портальной системы, на один стереовыход микшера - Main Mix, чтобы управлять звуком в зрительном зале одним фейдером. АС выполняющие функции мониторов подключаются на отдельные выхода микшера. Обычно в такой ситуации звук от микшера из выхода Main Mix подводится к одному/двум сабвуферам, а дальше от него/них с помощью сквозного выхода сигнал подается на сателлиты.

Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Ниже на рисунке мы можем увидеть схему типичной панели сабвуфера с разъемами.

Здесь соединения выполнены на балансных XLR разъемах. Два канала имеют названия A и B. Выходы (Output): FullRange - полный диапазон сигнала, HighPass - сигнал после ВЧ фильтра. С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range - на другой сабвуфер (в случае, если у вас используется четыре сабвуфера и два сателлита).

Пассивная акустика. Подключение пассивных акустических систем стоит начинать с проверки соответствия мощностей подключаемого усилителя и АС. Это самый важный вопрос. При неправильном подборе появляются искажения (перегрузки) выходного сигнала усилителя, что может привести к выводу из строя акустики. Выходная мощность усилителя должна быть равной мощности акустики или процентов на 5 - 10 больше. Лучше всего использовать усилитель на 90% мощности (что соответствует максимальной мощности АС), чем усилитель меньшей мощности на 100%, который не дотягивает до максимальных значений мощности АС. При недостаточной мощности усилителя акустика не «раскроется» полностью. Нужно следить за тем, чтобы при подборе мощностей сравнивались показатели мощности одних и тех же стандартов.

Мощность. Производители используют такие стандарты мощности как номинальная, пиковая, синусоидальная, DIN, RMS, AES, PMPO, Program power. И это еще не все существующие стандарты мощности. Некоторые мощности близки по показателям, но все же, не стоит забывать, что это разные мощности! Такое множество мощностей можно оправдать разными подходами стандартизации в разных странах. Для России родными являются стандарты номинальной и синусоидальной мощности, DIN относится к немецкому институту стандартизации, RMS, AES, PMPO- западные стандарты. Наиболее объективными считаются показатели номинальной (Nominal) и среднеквадратичной мощности (RMS), самым «несерьезным» считается стандарт PMPO, так как по нему сложно действительно объективно оценить мощность акустических систем. Существуют формулы, которые позволяют хотя бы грубо перевести одну мощность в эквивалент другой.

Наиболее простой для покупателя вариант в подборе АС и усилителя - это выбрать устройства одной фирмы, так как обычно крупные компании производят конкретные серии усилителей в связке с конкретными АС, многократно проверяя надежность таких комплектов и оптимизируя их работу. Подсказкой могут послужить брошюры выпускаемые производителями, в которых описаны оптимальные варианты сочетания серий усилителей с АС.

Сопротивление. Необходимо не забывать о соответствии сопротивлений устройств. Так для усилителя в технических характеристиках обычно указываются несколько мощностей для рабочих сопротивлений (например, 2000 Вт для 8 Ом / 4000 Вт для 4 Ом / 6000 Вт для 2 Ом). Наиболее популярные сопротивления АС - 8 и 4 Ом, а с сопротивлениями 2 Ом не каждый усилитель сможет работать. Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС. Часто бывают ситуации, когда на стереоусилитель нужно нагрузить четыре колонки. Если, к примеру, подключить четыре 4-омных колонки к двухканальному усилителю последовательно, то их суммарное сопротивление составит 16 Ом. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении. При параллельном соединении вырастает выходная мощность, однако, в нашем случае сопротивление падает до 2 Ом. Это означает, что усилитель будет заметно больше греться из-за большего тока. И вообще, до использования такого подключения следует удостовериться в паспорте усилителя, что он работает с 2-омной нагрузкой, а то быть беде. Считается, что на 2-омной нагрузке снижается способность усилителя контролировать движение диффузора динамика, что может проявиться в размытом звуке баса.

Сечение провода. Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. То есть, уровень сигнала падает, особенно на высоких частотах. Фишка в том, что сопротивление зависит не только от материала и длины провода, а и от площади его поперечного сечения. Чем больше сечение - тем меньше сопротивление. В технических характеристиках к кабелю должно указываться погонное сопротивление. Это значит, что вооружившись калькулятором, вы можете подсчитать, отталкиваясь от нужной вам длины, какое сопротивление будет у проводов.

Фаза . При подключениях пассивных АС очень важно соблюдать совпадение фаз динамиков. Это значит, что диффузоры всех динамиков в любой момент времени должны смещаться в одном направлении. Обычно для удобного подключения на динамиках и проводах отходящих от них производитель обозначает контакты пометками (+) и (-). При неправильной фазировке, диффузоры динамиков будут двигаться в противоположном направлении и тем самым гасить в ноль все повторяющиеся в их сигналах амплитуды. Так как в стереосигнале практически всегда басовая составляющая одинакова (имеется в виду полоса примерно в пределах 30 - 130 Гц), то эта часть сигнала в «антифазовом» режиме будет исчезать. На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. При одновременном включении НЧ составляющая пропадает. Это значит, что у одной из колонок подключены неправильно контакты плюс и минус.

Разъемы. Наиболее популярными для профессиональных усилителей являются разъемы Speakon, XLR, TS, Euroblock, а также винтовые зажимы.

XLR, TRS/TS, Euroblock - используются для подключения входного в усилитель сигнала.

Speakon, TS, винтовые зажимы - для подключения акустических систем к усилителю.

Разъем TS. Подключаются контакты так: к контакту Tip (наконечник) подключается сигнальный контакт (+), к контакту Sleeve (гильза) подключается (-).

Разъемы Speakon бывают трех видов: 8-контактные, 4-контактные и 2-контактные. Самые популярные 4-контактные - они используются для подключения двухполосных АС. Для подключения трехполосных применяются 8-контактные. Благодаря своей конструкции очень надежный разъем. После соединения с гнездом штекер нужно провернуть по направлению часовой стрелки для фиксации контактов.

Винтовые зажимы позволяют фиксировать провода со специальными металлическими зажимами и просто зачищенные оголенные кончики проводов.

Маршрутизация. В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge . Обычно два канала подписываются обозначениями «A» и «B». Режим Stereo обеспечивает работу двух независимых каналов, режим Parallel обеспечивает параллельную подачу сигнала с входа A на выход A и B, при этом вход B - не активен, но для каждого выхода есть свой регулятор громкости, а режим Bridge (мостовой режим) поможет предоставить максимальную мощность на одну колонку, при этом активен регулятор A.

Схема подключения (режим Stereo):

Схема подключения (режим Parallel):

Схема подключения (режим Bridge):

В приведенных выше схемах подключение АС в мостовом режиме выполнено на разъеме винтовые зажимы. Однако это не единственный разъем, на котором можно реализовать мостовой режим. Рассмотрим детальнеетакое подключение на разъеме Speakon. Контакты разъема:

Для подключения мостового режима провода подводятся к контактам выхода канала A (контакты 1+ и 2+):

Подключение колонок к усилителю на разъемах Speakon для параллельного и стереорежима выполняются одинаково, разница только в самой маршрутизации внутри усилителя.

Стереорежим:

Параллельный режим:

Из схем видно, что подключение стерео можно выполнить как на двух разъемах Speakon, так и на одном. При двойном подключении на каждом разъеме используются контакты 1+ и 1-, при подключении на одном разъеме двух колонок в одном штекере используются все четыре контакта 1+, 1-, 2+, 2-. Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора.

Разделение на полосы. Следующий вопрос неразрывно связан с предыдущим. Так как профессиональный усилитель одинаково успешно может работать как с широкодиапазонными АС, так и с сабвуферами, очень удобно, когда усилитель оборудован встроенным кроссовером. Это позволяет избавиться от необходимости в дополнительном аппаратном устройстве и дополнительной коммутации. Так как при использовании сателлитов с сабвуферами рекомендуется срезать НЧ составляющую, усилитель со встроенным кроссовером должен реализовывать три функции - НЧ фильтр, ВЧ фильтр, полный диапазон.

Рассмотрим варианты подключения АС к одному двухканальному усилителю с кроссовером. Начнем с простого.

Обычный режим стерео с двумя широкополосными колонками:

Моно режим с одним сабвуфером и одним сателлитом:

Такой режим предпочтительнее использовать тогда, когда, сигнал стерео не требуется, а к басовой характеристике предъявляются повышенные требования.

Биампинг и бивайринг (Bi-Amping и Bi-Wiring). Чтобы рассмотреть следующее подключение нужно понять, что такое биампинг. Биампинг - это схема подключения, при которой каждому динамику двухполосной акустической системы требуется отдельный канал усилителя. То есть, в такой АС просто отсутствует встроенный кроссовер и каждый из двух подводимых к колонке каналов должен быть соответственно настроен на НЧ или СЧ/ВЧ полосу. Бивайринг - это схема подключения, при которой от одного канала усилителя подводятся отдельно провода к НЧ динамику и СЧ/ВЧ динамику. Так как подсоединяются они все равно к одному каналу усилителя, то получается, что он должен быть широкополосный, а значит в акустической системе должны быть установлены НЧ и ВЧ фильтр для каждого динамика. То есть, тот же кроссовер, только на какой-то раздельной конструкции с фильтрами. Выгода от такого способа подключения сомнительна, в отличие от биампинга. Биампинг может быть полезен в случаях, когда по каким-либо причинам в АС невозможно разместить кроссовер.

Подключение двухполосной АС по схеме биампинг:

Все принципы согласования усилителя и динамиков актуальны и для многоканальных усилителей. Разница, лишь в количестве каналов и акустических систем, также усложняется маршрутизация таких усилителей. Любой многоканальный усилитель теоретически может быть заменен набором двух и одноканальных усилителей.

Кроме рассмотренных нами подключений активной и пассивной акустических систем, еще можно затронуть отдельное направление - подключение трансляционных акустических систем.

Трансляционная акустика. Это оборудование принципиально отличается от пассивной и тем более от активной акустики. Особенность трансляционных систем в том, что благодаря использованию понижающих и повышающих трансформаторов в конструкциях усилителей и АС, достигается качественная передача звука на большие расстояния. Поэтому эта система озвучивания востребована на предприятиях, в офисах, супермаркетах и т. п. Естественно, что, не имея большого опыта, самому очень сложно спроектировать и настроить систему трансляции, лучше доверить это дело профессионалам.

Рассмотрим основные принципы подключения трансляционных акустических систем:

существуют линии трансляции с уровнем напряжения сигнала 240 В, 100 В, 70 В, 30 В и другие. Выводы АС должны соответствовать напряжению линии, то есть иметь соответствующее входное напряжение;
при подключении акустических систем к усилителю следует помнить о том, что их общая мощность не должна превышать мощность усилителя;
при доступных режимах на усилителях 100 В и 70 В, акустические системы можно переключить с линии 100 В на линию 70 В. При этом мощность этих АС упадет в два раза, в то же время их количество можно увеличить в два раза.
некоторые динамики имеют выводы не только на высокоомную нагрузку, но и на низкоомную. Обычно на корпусе подписано назначение контактов, важно при подключении не перепутать их.
выбор выводов трансформатора АС - чем меньше сопротивление АС вы выберите, тем большую мощность он выдаст.
