Что делает транзистор простыми словами. Как работает биполярный транзистор. Физические процессы в транзисторе

Принцип полупроводникового управления электрическим током был известен ещё в начале ХХ века. Несмотря на то, что инженеры, работающие в областях радиоэлектроники, знали как работает транзистор, они продолжали конструировать устройства на основе вакуумных ламп. Причиной такого недоверия к полупроводниковым триодам было несовершенство первых точечных транзисторов. Семейство германиевых транзисторов не отличались стабильностью характеристик и сильно зависели от температурных режимов.

Серьёзную конкуренцию электронным лампам составили монолитные кремниевые транзисторы лишь в конце 50-х годов. С этого времени электронная промышленность начала бурно развиваться, а компактные полупроводниковые триоды активно вытесняли энергоёмкие лампы со схем электронных приборов. С появлением интегральных микросхем, где количество транзисторов может достигать миллиардов штук, полупроводниковая электроника одержала убедительную победу в борьбе за миниатюризацию устройств.

Что такое транзистор?

В современном значении транзистором называют полупроводниковый радиоэлемент, предназначенный для изменения параметров электрического тока и управления им. У обычного полупроводникового триода имеется три вывода: база, на которую подаются сигналы управления, эмиттер и коллектор. Существуют также составные транзисторы большой мощности.

Поражает шкала размеров полупроводниковых устройств – от нескольких нанометров (бескорпусные элементы, используемые в микросхемах), до сантиметров в диаметре мощных транзисторов, предназначенных для энергетических установок и промышленного оборудования. Обратные напряжения промышленных триодов могут достигать до 1000 В.

Устройство

Конструктивно триод состоит из полупроводниковых слоев, заключённых в корпусе. Полупроводниками служат материалы на основе кремния, германия, арсенида галлия и других химических элементов. Сегодня проводятся исследования, готовящие на роль полупроводниковых материалов некоторые виды полимеров, и даже углеродных нанотрубок. Видимо в скором будущем мы узнаем о новых свойствах графеновых полевых транзисторов.

Раньше кристаллы полупроводника располагались в металлических корпусах в виде шляпок с тремя ножками. Такая конструкция была характерна для точечных транзисторов.

Сегодня конструкции большинства плоских, в т. ч. кремниевых полупроводниковых приборов выполнены на основе легированного в определённых частях монокристалла. Они впрессованы в пластмассовые, металлостеклянные или металлокерамические корпуса. У некоторых из них имеются выступающие металлические пластины для отвода тепла, которые крепятся на радиаторы.

Электроды современных транзисторов расположены в один ряд. Такое расположение ножек удобно для автоматической сборки плат. Выводы не маркируются на корпусах. Тип электрода определяется по справочникам или путём измерений.

Для транзисторов используют кристаллы полупроводников с разными структурами, типа p-n-p либо n-p-n. Они отличаются полярностью напряжения на электродах.

Схематически строение транзистора можно представить в виде двух полупроводниковых диодов, разделённых дополнительным слоем. (Смотри рисунок 1). Именно наличие этого слоя позволяет управлять проводимостью полупроводникового триода.

Рис. 1. Строение транзисторов

На рисунке 1 схематически изображено строение биполярных триодов. Существуют ещё класс полевых транзисторов, о которых речь пойдёт ниже.

Базовый принцип работы

В состоянии покоя между коллектором и эмиттером биполярного триода ток не протекает. Электрическому току препятствует сопротивление эмиттерного перехода, которое возникает в результате взаимодействия слоёв. Для включения транзистора требуется подать незначительное напряжение на его базу.

На рисунке 2 показана схема, объясняющая принцип работы триода.

Рис. 2. Принцип работы

Управляя токами базы можно включать и выключать устройство. Если на базу подать аналоговый сигнал, то он изменит амплитуду выходных токов. При этом выходной сигнал точно повторит частоту колебаний на базовом электроде. Другими словами, произойдёт усиление поступившего на вход электрического сигнала.

Таким образом, полупроводниковые триоды могут работать в режиме электронных ключей или в режиме усиления входных сигналов.

Работу устройства в режиме электронного ключа можно понять из рисунка 3.

Рис. 3. Триод в режиме ключа

Обозначение на схемах

Общепринятое обозначение: «VT» или «Q» , после которых указывается позиционный индекс. Например, VT 3. На более ранних схемах можно встретить вышедшие из употребления обозначения: «Т», «ПП» или «ПТ». Транзистор изображается в виде символических линий обозначающих соответствующие электроды, обведённые кружком или без такового. Направление тока в эмиттере указывает стрелка.

На рисунке 4 показана схема УНЧ, на которой транзисторы обозначены новым способом, а на рисунке 5 – схематические изображения разных типов полевых транзисторов.

Рис. 4. Пример схемы УНЧ на триодах

Виды транзисторов

По принципу действия и строению различают полупроводниковые триоды:

• полевые;
• биполярные;
• комбинированные.

Эти транзисторы выполняют одинаковые функции, однако существуют различия в принципе их работы.

Полевые

Данный вид триодов ещё называют униполярным, из-за электрических свойств – у них протекает ток только одной полярности. По строению и типу управления эти устройства подразделяются на 3 вида:

1. Транзисторы с управляющим p-n переходом (рис. 6).
2. С изолированным затвором (бывают со встроенным либо с индуцированным каналом).
3. МДП, со структурой: металл-диэлектрик-проводник.

Отличительная черта изолированного затвора – наличие диэлектрика между ним и каналом.

Детали очень чувствительны к статическому электричеству.

Схемы полевых триодов показано на рисунке 5.

Рис. 5. Полевые транзисторы
Рис. 6. Фото реального полевого триода

Обратите внимание на название электродов: сток, исток и затвор.

Полевые транзисторы потребляют очень мало энергии. Они могут работать больше года от небольшой батарейки или аккумулятора. Поэтому они нашли широкое применение в современных электронных устройствах, таких как пульты дистанционного управления, мобильные гаджеты и т.п.

Биполярные

Об этом виде транзисторов много сказано в подразделе «Базовый принцип работы». Отметим лишь, что название «Биполярный» устройство получило из-за способности пропускать заряды противоположных знаков через один канал. Их особенностью является низкое выходное сопротивление.

Транзисторы усиливают сигналы, работают как коммутационные устройства. В цепь коллектора можно включать достаточно мощную нагрузку. Благодаря большому току коллектора можно понизить сопротивление нагрузки.

Более детально о строении и принципе работы рассмотрим ниже.

Комбинированные

С целью достижения определённых электрических параметров от применения одного дискретного элемента разработчики транзисторов изобретают комбинированные конструкции. Среди них можно выделить:

• с внедрёнными и их схему резисторами;
• комбинации из двух триодов (одинаковых или разных структур) в одном корпусе;
• лямбда-диоды – сочетание двух полевых триодов, образующих участок с отрицательным сопротивлением;
• конструкции, в которых полевой триод с изолированным затвором управляет биполярным триодом (применяются для управления электромоторами).

Комбинированные транзисторы – это, по сути, элементарная микросхема в одном корпусе.

Как работает биполярный транзистор? Инструкция для чайников

Работа биполярных транзисторов основана на свойствах полупроводников и их сочетаний. Чтобы понять принцип действия триодов, разберёмся с поведением полупроводников в электрических цепях.

Полупроводники.

Некоторые кристаллы, такие как кремний, германий и др., являются диэлектриками. Но у них есть одна особенность – если добавить определённые примеси, то они становятся проводниками с особыми свойствами.

Одни добавки (доноры) приводят к появлению свободных электронов, а другие (акцепторы) – образуют «дырки».

Если, например, кремний легировать фосфором (донор), то получим полупроводник с избытком электронов (структура n-Si). При добавлении бора (акцептор) легированный кремний станет полупроводником с дырочной проводимостью (p-Si), то есть в его структуре будут преобладать положительно заряженные ионы.

Односторонняя проводимость.

Проведём мысленный эксперимент: соединим два разнотипных полупроводника с источником питания и подведём ток к нашей конструкции. Произойдёт нечто неожиданное. Если соединить отрицательный провод с кристаллом n-типа, то цепь замкнётся. Однако, когда мы поменяем полярность, то электричества в цепи не будет. Почему так происходит?

В результате соединения кристаллов с разными типами проводимости, между ними образуется область с p-n переходом. Часть электронов (носителей зарядов) из кристалла n-типа перетечёт в кристалл с дырочной проводимостью и рекомбинирует дырки в зоне контакта.

В результате возникают некомпенсированные заряды: в области n-типа – из отрицательных ионов, а в области p-типа из положительных. Разница потенциалов достигает величины от 0,3 до 0,6 В.

Связь между напряжением и концентрацией примесей можно выразить формулой:

φ= V T * ln (N n * N p )/n 2 i , где

V T – величина термодинамического напряжения, N n и N p – концентрация соответственно электронов и дырок, а n i обозначает собственную концентрацию.

При подсоединении плюса к p-проводнику, а минуса к полупроводнику n-типа, электрические заряды преодолеют барьер, так как их движение будет направлено против электрического поля внутри p-n перехода. В данном случае переход открыт. Но если полюса поменять местами, то переход будет закрыт. Отсюда вывод: p-n переход образует одностороннюю проводимость. Это свойство используется в конструкции диодов.

От диода к транзистору.

Усложним эксперимент. Добавим ещё одну прослойку между двумя полупроводниками с одноименными структурами. Например, между кремниевыми пластинами p-типа вставим прослойку проводимости (n-Si). Не трудно догадаться, что произойдёт в зонах соприкосновения. По аналогии с вышеописанным процессом образуются области с p-n переходами, которые заблокируют движение электрических зарядов между эмиттером и коллектором, причём независимо от полярности тока.

Самое интересное произойдёт тогда, когда мы приложим незначительное напряжение к прослойке (базе). В нашем случае, подадим ток с отрицательным знаком. Как и в случае с диодом, образуется цепь эмиттер-база, по которой потечёт ток. Одновременно прослойка начнёт насыщаться дырками, что приведёт к дырочной проводимости между эмиттером и коллектором.

Посмотрите на рисунок 7. На нём видно, что положительные ионы заполнили всё пространство нашей условной конструкции и теперь ничто не мешает проводимости тока. Мы получили наглядную модель биполярного транзистора структуры p-n-p.

Рис. 7. Принцип работы триода

При обесточивании базы транзистор очень быстро приходит в первоначальное состояние и коллекторный переход закрывается.

Устройство может работать и в усилительном режиме.

Ток коллектора связан прямой пропорциональностью с током базы: I к = ß* I Б , где ß – коэффициент усиления по току, I Б – ток базы.

Если изменить величину управляющего тока, то изменится интенсивность образования дырок на базе, что повлечёт за собой пропорциональное изменение амплитуды выходного напряжения, с сохранением частоты сигнала. Этот принцип используют для усиления сигналов.

Подавая на базу слабые импульсы, на выходе мы получаем такую же частоту усиления, но со значительно большей амплитудой (задаётся величиной напряжения, приложенного к цепочке коллектор эмиттер).

Аналогичным образом работают npn транзисторы. Меняется только полярность напряжений. Устройства со структурой n-p-n обладают прямой проводимостью. Обратную проводимость имеют транзисторы p-n-p типа.

Остаётся добавить, что полупроводниковый кристалл подобным образом реагирует на ультрафиолетовый спектр света. Включая и отключая поток фотонов, или регулируя его интенсивность, можно управлять работой триода или менять сопротивление полупроводникового резистора.

Схемы включения биполярного транзистора

Схемотехники используют следующие схемы подключения: с общей базой, общими электродами эмиттера и включение с общим коллектором (Рис. 8).

Рис. 8. Схемы подключения биполярных транзисторов

Для усилителей с общей базой характерно:

• низкое входное сопротивление, которое не превышает 100 Ом;
• хорошие температурные свойства и частотные показатели триода;
• высокое допустимое напряжение;
• требуется два разных источника для питания.

Схемы с общим эмиттером обладают:

• высокими коэффициентами усиления по току и напряжению;
• низкие показатели усиления по мощности;
• инверсией выходного напряжения относительно входного.

При таком подключении достаточно одного источника питания.

Схема подключения по принципу «общий коллектор» обеспечивает:

• большое входное и незначительное выходное сопротивление;
• низкий коэффициент напряжения по усилению (< 1).

Как работает полевой транзистор? Пояснение для чайников

Строение полевого транзистора отличается от биполярного тем, что ток в нём не пересекает зоны p-n перехода. Заряды движутся по регулируемому участку, называемому затвором. Пропускная способность затвора регулируется напряжением.

Пространство p-n зоны уменьшается или увеличивается под действием электрического поля (см. Рис. 9). Соответственно меняется количество свободных носителей зарядов – от полного разрушения до предельного насыщения. В результате такого воздействия на затвор, регулируется ток на электродах стока (контактах, выводящих обработанный ток). Входящий ток поступает через контакты истока.

Рисунок 9. Полевой транзистор с p-n переходом

По аналогичному принципу работают полевые триоды со встроенным и индуцированным каналом. Их схемы вы видели на рисунке 5.

Схемы включения полевого транзистора

На практике применяют схемы подключений по аналогии с биполярным триодом:

• с общим истоком – выдаёт большое усиление тока и мощности;
• схемы с общим затвором обеспечивающие низкое входное сопротивление, и незначительное усиление (имеет ограниченное применение);
• с общим стоком, работающие так же, как и схемы с общим эмиттером.

На рисунке 10 показаны различные схемы включения.

Рис. 10. Изображение схем подключения полевых триодов

Практически каждая схема способна работать при очень низких входных напряжениях.

Видео, поясняющие принцип работы транзистора простым языком

Во всех экспериментах используются транзисторы КТ315Б, диоды Д9Б, миниатюрные лампы накаливания на 2,5В х 0,068А. Головные телефоны - высокоомные, типа ТОН-2. Переменный конденсатор - любой, ёмкостью 15...180 пФ. Батарея питания состоит из двух последовательно соединённых батарей по 4,5В типоразмера 3R12. Лампы можно заменить на последовательные соединённые светодиод типа АЛ307А и резистор номиналом 1 кОм.

ЭКСПЕРИМЕНТ 1
ЭЛЕКТРИЧЕСКАЯ СХЕМА (проводники, полупроводники и изоляторы)

Электрический ток - это направленное движение электронов от одного полюса к другому под действием напряжения (батарея 9 В).

Все электроны имеют одинаковый отрицательный заряд. Атомы различных веществ имеют различное число электронов. Большинство электронов прочно связано с атомами, но имеются и так называемые «свободные», или валентные, электроны. Если к концам проводника приложить напряжение, то свободные электроны начнут двигаться к положительному полюсу батареи.

В некоторых материалах перемещение электронов относительно свободное, их называют проводниками; в других - перемещение затруднено, их называют полупроводниками; в третьих - вообще невозможно, такие материалы называют изоляторами, или диэлектриками.

Металлы являются хорошими проводниками тока. Такие вещества, как слюда, фарфор, стекло, шёлк, бумага, хлопок, относятся к изоляторам.

К полупроводникам относятся германий, кремний и др. Проводниками данные вещества становятся при определённых условиях. Это свойство используется при производстве полупроводниковых приборов - диодов, транзисторов.

Рис. 1. Определение проводимости воды

Этот эксперимент демонстрирует работу простой электрической цепи и различие в проводимости проводников, полупроводников и диэлектриков.

Соберите схему, как показано на рис. 1, и выведите оголённые концы проводов на переднюю часть платы. Соедините оголённые концы вместе, лампочка будет гореть. Это говорит о том, что через цепь проходит электрический ток.

С помощью двух проводов можно проверить проводимость различных материалов. Для точного определения проводимости тех или иных материалов необходимы специальные приборы. (По яркости горения лампочки можно лишь определить, является ли исследуемый материал хорошим или плохим проводником.)

Присоедините оголённые концы двух проводников к куску сухого дерева на небольшом расстоянии друг от друга. Лампочка гореть не будет. Это означает, что сухое дерево является диэлектриком. Если оголённые концы двух проводников присоединить к алюминию, меди или стали, лампочка будет гореть. Это говорит о том, что металлы являются хорошими проводниками электрического тока.

Опустите оголённые концы проводников в стакан с водопроводной водой (рис. 1, а). Лампочка не горит. Это означает, что вода является плохим проводником тока. Если в воду добавить немного соли и повторить опыт (рис. 1, б), лампочка будет гореть, что говорит о протекании тока в цепи.

Резистор 56 Ом в этой схеме и во всех последующих экспериментах служит для ограничения тока в цепи.

ЭКСПЕРИМЕНТ 2
ДЕЙСТВИЕ ДИОДА

Целью данного эксперимента является наглядная демонстрация того, что диод хорошо проводит ток в одном направлении и не проводит - в обратном.

Соберите схему, как показано на рис. 2, а. Лампа будет гореть. Поверните диод на 180° (рис. 2, б). Лампочка гореть не будет.

А теперь попытаемся разобраться в физической сущности эксперимента.

Рис. 2. Действие полупроводникового диода в электронной цепи.

Полупроводниковые вещества германий и кремний имеют по четыре свободных, или валентных, электрона. Атомы полупроводника связываются в плотные кристаллы (кристаллическую решётку) (рис. 3, а).

Рис. 3. Кристаллическая решётка полупроводников.

Если в полупроводник, имеющий четыре валентных электрона, ввести примесь, например мышьяка, имеющего пять валентных электронов (рис. 3, б), то пятый электрон в кристалле окажется свободным. Такие примеси обеспечивают электронную проводимость, или проводимость n-типа.

Примеси, имеющие меньшую валентность, чем атомы полупроводника, обладают способностью присоединять к себе электроны; такие примеси обеспечивают дырочную проводимость, или проводимость p-типа (рис. 3, в).

Рис. 4. p-n-переходы в полупроводниковом диоде.

Полупроводниковый диод состоит из спая материалов p- и n- типов (p-n-переход) (рис. 4, а). В зависимости от полярности приложенного напряжения p-n-переход может либо способствовать (рис. 4, г), либо препятствовать (рис. 4, в) прохождению электрического тока. На границе двух полупроводников еще до подачи внешнего напряжения создаётся двоичный электрический слой с местным электрическим полем напряжённостью Е 0 (рис. 4, б).

Если через диод пропустить переменный ток, то диод будет пропускать только положительную полуволну (рис. 4 г), а отрицательная проходить не будет (см. рис. 4, в). Диод, таким образом, преобразует, или «выпрямляет», переменный ток в постоянный.

ЭКСПЕРИМЕНТ 3
КАК РАБОТАЕТ ТРАНЗИСТОР

Этот эксперимент наглядно демонстрирует основную функцию транзистора, являющегося усилителем тока. Небольшой управляющий ток в цепи базы может вызвать большой ток в цепи эмиттер - коллектор. Меняя сопротивление базового резистора, можно менять ток коллектора.

Соберите схему (рис. 5). Поставьте в схему поочерёдно резисторы: 1 МОм, 470 кОм, 100 кОм, 22 кОм, 10 кОм. Можно заметить, что с резисторами 1 МОм и 470 кОм лампочка не горит; 100 кОм - лампочка едва горит; 22 кОм - лампочка горит ярче; полная яркость наблюдается при подключении базового резистора 10 кОм.

Рис. 6. Транзистор со структурой n-p-n.

Рис. 7. Транзистор со структурой p-n-p.

Транзистор представляет собой, по существу, два полупроводниковых диода, имеющих одну общую область - базу. Если при этом общей окажется область с p-проводимостью, то получится транзистор со структурой n-p-n (рис. 6); если общая область будет с n-проводимостью, то транзистор будет со структурой p-n-p (рис. 7).

Область транзистора, излучающая (эмигрирующая) носители тока, называется эмиттером; область, собирающая носители тока, называется коллектором. Зона, заключённая между этими областями, называется базой. Переход между эмиттером и базой называется эмиттерным, а между базой и коллектором - коллекторным.

На рис. 5 показано включение транзистора типа n-p-n в электрическую цепь.

При включении в цепь транзистора типа p-n-p полярность включения батареи Б меняется на противоположную.

Для токов, протекающих через транзистор, существует зависимость

I э = I б + I к

Транзисторы характеризуются коэффициентом усиления по току, обозначаемым буквой β, представляет собой отношение приращения тока коллектора к изменению тока базы.

Значение β лежит в пределах от нескольких десятков до нескольких сотен единиц в зависимости от типа транзистора.

ЭКСПЕРИМЕНТ 4
СВОЙСТВА КОНДЕНСАТОРА

Изучив принцип действия транзистора, можно продемонстрировать свойства конденсатора. Соберите схему (рис. 8), но не присоединяйте электролитический конденсатор 100 мкФ. Затем подключите его на некоторое время в положение А (рис. 8, а). Лампочка загорится и погаснет. Это говорит о том, что в цепи шел ток заряда конденсатора. Теперь поместите конденсатор в положение В (рис. 8, б), при этом руками не касайтесь выводов, иначе конденсатор может разрядиться. Лампочка загорится и погаснет, произошёл разряд конденсатора. Теперь снова поместите конденсатор в положение А. Произошёл его заряд. Положите конденсатор на некоторое время (10 с) в сторону на изолирующий материал, затем поместите в положение В. Лампочка загорится и погаснет. Из этого эксперимента видно, что конденсатор способен накапливать и хранить электрический заряд долгое время. Накопленный заряд зависит от ёмкости конденсатора.

Рис. 8. Схема, объясняющая принцип действия конденсатора.

Рис. 9. Изменение напряжения и тока на конденсаторе во времени.

Произведите заряд конденсатора, установив его в положение А, затем разрядите его, присоединив к выводам конденсатора проводники с оголёнными концами (проводник держите за изолированную часть!), и поместите его в положение В. Лампочка не загорится. Как видно из этого эксперимента, заряженный конденсатор выполняет роль источника питания (батареи) в цепи базы, но после использования электрического заряда лампочка гаснет. На рис. 9 представлены зависимости от времени: напряжения заряда конденсатора; тока заряда, протекающего в цепи.

ЭКСПЕРИМЕНТ 5
ТРАНЗИСТОР В КАЧЕСТВЕ ВЫКЛЮЧАТЕЛЯ

Соберите схему согласно рис. 10, но пока не устанавливайте резистор R1 и транзистор Т1 в схему. Ключ В должен быть подсоединён к схеме в точке А и Е, чтобы точку соединения резисторов R3, R1 можно было замыкать на общий провод (минусовая шина печатной платы).

Рис. 10. Транзистор в схеме работает как выключатель.

Подключите батарею, лампочка в цепи коллектора Т2 будет гореть. Теперь замкните цепь выключателем В. Лампочка погаснет, так как выключатель соединяет точку А с минусовой шиной, тем самым уменьшая потенциал точки А, следовательно, и потенциал базы Т2. Если выключатель вернуть в исходное положение, лампочка загорится. Теперь отсоедините батарею и подсоедините Т1, резистор R1 не подсоединяйте. Подключите батарею, лампочка снова загорится. Как и в первом случае, транзистор Т1 открыт и через него проходит электрический ток. Поставьте теперь резистор R1 (470 кОм) в точках С и D. Лампочка погаснет. Снимите резистор, и лампочка загорится снова.

Когда напряжение на коллекторе Т1 падает до нуля (при установке резистора 470 кОм), транзистор открывается. База транзистора Т2 подключается через Т1 к минусовой шине, и Т2 закрывается. Лампочка гаснет. Таким образом, транзистор Т1 выполняет роль выключателя.

В предыдущих экспериментах транзистор использовался как усилитель, теперь он использован в качестве выключателя.

Возможности применения транзистора в качестве ключа (выключателя) приведены в экспериментах 6, 7.

ЭКСПЕРИМЕНТ 6
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ

Особенностью данной схемы является то, что транзистор Т1, используемый в качестве ключа, управляется фоторезистором R2.

Имеющийся в данном наборе фоторезистор меняет своё сопротивление от 2 кОм при сильном освещении до нескольких сотен кОм в темноте.

Соберите схему согласно рис. 11. В зависимости от освещения помещения, где вы проводите эксперимент, подберите резистор R1 таким образом, чтобы лампочка горела нормально без затемнения фоторезистора.

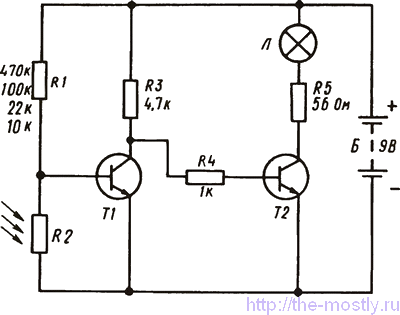

Рис. 11. Схема аварийной сигнализации на основе фоторезистора.

Состояние транзистора Т1 определяется делителем напряжения, состоящим из резистора R1 и фоторезистора R2.

Если фоторезистор освещён, сопротивление его мало, транзистор Т1 закрыт, тока в его коллекторной цепи нет. Состояние транзистора Т2 определяется подачей положительного потенциала резисторами R3 и R4 на базу Т2. Следовательно, транзистор Т2 открывается, течёт коллекторный ток, лампочка горит.

При затемнении фоторезистора его сопротивление сильно увеличивается и достигает величины, когда делитель подаёт напряжение на базу Т1, достаточное для его открывания. Напряжение на коллекторе Т1 падает почти до нуля, через резистор R4 запирает транзистор Т2, лампочка гаснет.

На практике в подобных схемах в коллекторную цепь транзистора Т2 могут быть установлены другие исполнительные механизмы (звонок, реле и т. д.).

В этой и в последующих схемах может быть использован фоторезистор типа СФ2-9 или аналогичный.

ЭКСПЕРИМЕНТ 7
АВТОМАТИЧЕСКОЕ УСТРОЙСТВО ВКЛЮЧЕНИЯ СВЕТА

В отличие от эксперимента 6, в данном- эксперименте при затемнении фоторезистора R1 лампочка горит (рис. 12).

Рис. 12. Схема, включающая свет автоматически.

При попадании света на фоторезистор его сопротивление сильно уменьшается, что приводит к открыванию транзистора Т1, а следовательно, к закрытию Т2. Лампочка не горит.

В темноте лампочка включается автоматически.

Это свойство может использоваться для включения и выключения ламп в зависимости от освещённости.

ЭКСПЕРИМЕНТ 8
СИГНАЛЬНОЕ УСТРОЙСТВО

Отличительной особенностью данной схемы является большая чувствительность. В этом и ряде последующих экспериментов используется комбинированное соединение транзисторов (составной транзистор) (рис. 13).

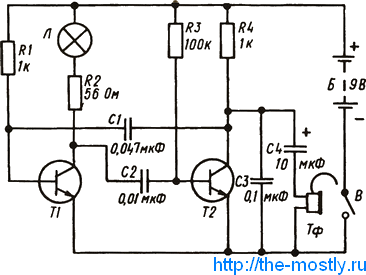

Рис. 13. Оптоэлектронное сигнальное устройство.

Принцип действия данной схемы не отличается от схемы . При определённом значении сопротивления резисторов R1 + R2 и сопротивления фоторезистора R3 в цепи базы транзистора Т1 протекает ток. В цепи коллектора Т1 тоже течёт ток, но в (3 раз больший тока базы Т1. Допустим, что (β=100. Весь ток, идущий через эмиттер Т1, должен пройти через переход эмиттер - база Т2. Тогда ток коллектора Т2 в β раз больше тока коллектора Т1, ток коллектора Т1 в β раз больше тока базы Т1, ток коллектора Т2 приблизительно в 10 000 раз больше тока базы Т1. Таким образом, составной транзистор можно рассматривать как единый транзистор с очень большим коэффициентом усиления и большой чувствительностью. Второй особенностью составного транзистора является то, что транзистор Т2 должен быть достаточно мощным, в то время как управляющий им транзистор Т1 может, быть маломощным, так как ток, проходящий через него, в 100 раз меньше тока, проходящего через Т2.

Работоспособность схемы, приведённой на рис. 13, определяется освещённостью помещения, где проводится эксперимент, поэтому важно подобрать сопротивление R1 делителя верхнего плеча так, чтобы в освещённой комнате лампочка не горела, а горела при затемнении фоторезистора рукой, затемнении комнаты шторами или при выключении света, если эксперимент проводится вечером.

ЭКСПЕРИМЕНТ 9
ДАТЧИК ВЛАЖНОСТИ

В этой схеме (рис. 14) для определения влажности материала также используется составной транзистор, обладающий большой чувствительностью. Смещение базы Т1 обеспечивается резистором R1 и двумя проводниками с оголёнными концами.

Проверьте электрическую цепь, слегка сжимая пальцами обеих рук оголённые концы двух проводников, при этом не соединяя их друг с другом. Сопротивление пальцев достаточно для срабатывания схемы, и лампочка загорается.

Рис. 14. Схема датчика влажности. Неизолированные концы проводников пронизывают промокательную бумагу.

Теперь оголённые концы пропустите через промокательную бумагу на расстоянии примерно 1,5-2 см, другие концы присоедините к схеме согласно рис. 14. Затем увлажните промокательную бумагу между проводами водой. Лампочка загорается (В данном случае уменьшение сопротивления произошло за счёт растворения водой имеющихся в бумаге солей.).

Если промокательную бумагу пропитать соляным раствором, а затем высушить и повторить опыт, эффективность эксперимента повышается, концы проводников можно разнести на большее расстояние.

ЭКСПЕРИМЕНТ 10
СИГНАЛЬНОЕ УСТРОЙСТВО

Данная схема аналогична предыдущей, разница лишь в том, что лампа горит при освещении фоторезистора и гаснет при затемнении (рис. 15).

Рис. 15. Сигнальное устройство на фоторезисторе.

Схема работает следующим образом: при обычном освещении фоторезистора R1 лампочка будет гореть, так как сопротивление R1 мало, транзистор Т1 открыт. При выключении света лампочка погаснет. Свет карманного фонарика или зажжённых спичек заставит лампочку снова гореть. Чувствительность цепи регулируется увеличением или уменьшением сопротивления резистора R2.

ЭКСПЕРИМЕНТ 11
СЧЁТЧИК ИЗДЕЛИЙ

Этот эксперимент надо проводить в полузатемнённом помещении. Все время, когда свет падает на фоторезистор, индикаторная лампочка Л2 горит. Если поместить кусок картона между источником света (лампочкой Л1 и фоторезистором, лампочка Л2 гаснет. Если убрать картон, лампочка Л2 загорается вновь (рис. 16).

Рис. 16. Счётчик изделий.

Чтобы эксперимент прошёл удачно, надо отрегулировать схему, т. е. подобрать сопротивление резистора R3 (наиболее подходящим в этом случае является 470 Ом).

Эта схема практически может быть использована для счта партии изделий на конвейере. Если источник света и фоторезистор размещены таким образом, что между ними проходит партия изделий, цепь то включается, то выключается, так как поток света прерывается проходящими изделиями. Вместо индикаторной лампочки Л2 используется специальный счётчик.

ЭКСПЕРИМЕНТ 12
ПЕРЕДАЧА СИГНАЛА С ПОМОЩЬЮ СВЕТА

Рис. 23. Делитель частоты на транзисторах.

Транзисторы Т1 и Т2 открываются поочерёдно. Управляющий сигнал посылается в триггер. Когда транзистор Т2 открыт, лампочка Л1 не горит. Лампочка Л2 загорается, когда транзистор Т3 открыт. Но транзисторы Т3 и Т4 открываются и закрываются поочерёдно, следовательно, лампочка Л2 загорается при каждом втором управляющем сигнале, посылаемом мультивибратором. Таким образом, частота горения лампочки Л2 в 2 раза меньше частоты горения лампочки Л1.

Это свойство может использоваться в электрооргане: частоты всех нот верхней октавы органа делятся пополам и создаётся тон октавой ниже. Процесс может повторяться.

ЭКСПЕРИМЕНТ 18
СХЕМА «И» ПО ЕДИНИЦАМ

В этом эксперименте транзистор используется в качестве ключа, а лампочка является индикатором выхода (рис. 24).

Эта схема является логической. Лампочка будет гореть, если на базе транзистора (точка С) будет высокий потенциал.

Допустим, точки А и В не соединены с отрицательной шиной, они имеют высокий потенциал, следовательно, в точке С также высокий потенциал, транзистор открыт, лампочка горит.

Рис. 24. Логический элемент 2И на транзисторе.

Примем условно: высокий потенциал - логическая «1» - лампочка горит; низкий потенциал - логический «0» - лампочка не горит.

Таким образом, при наличии в точках А и В логических «1», в точке С тоже будет «1».

Теперь соединим точку А с отрицательной шиной. Её потенциал станет низким (упадёт до «0» В). Точка В имеет высокий потенциал. По цепи R3 - Д1 - батарея потечёт ток. Следовательно, в точке С будет низкий потенциал или «0». Транзистор закрыт, лампочка не горит.

Соединим с землёй точку В. Ток теперь течёт по цепи R3 - Д2 - батарея. Потенциал в точке С низкий, транзистор закрыт, лампочка не горит.

Если обе точки соединить с землёй, в точке С также будет низкий потенциал.

Подобные схемы могут быть использованы в электронном экзаменаторе и других логических схемах, где сигнал на выходе будет лишь при наличии одновременных сигналов в двух и более входных каналах.

Возможные состояния схемы отражены в таблице.

Таблица истинности схемы И

ЭКСПЕРИМЕНТ 19
СХЕМА «ИЛИ» ПО ЕДИНИЦАМ

Эта схема противоположна предыдущей. Чтобы в точке С был «0», необходимо, чтобы в точках А и В также был «0», т. е. точки А и В надо соединить с отрицательной шиной. В этом случае транзистор закроется, лампочка погаснет (рис. 25).

Если теперь только одну из точек, А или В, соединить с отрицательной шиной, то в точке С все равно будет высокий уровень, т. е. «1», транзистор открыт, лампочка горит.

Рис. 25. Логический элемент 2ИЛИ на транзисторе.

При подсоединении точки В к отрицательной шине ток пойдёт через R2, Д1 и R3. Через диод Д2 ток не пойдёт, так как он включён в обратном для проводимости направлении. В точке С будет около 9 В. Транзистор открыт, лампочка горит.

Теперь точку А соединим с отрицательной шиной. Ток пойдёт через R1, Д2, R3. Напряжение в точке С будет около 9 В, транзистор открыт, лампочка горит.

Таблица истинности схемы ИЛИ

ЭКСПЕРИМЕНТ 20
СХЕМА «НЕ» (ИНВЕРТОР)

Этот эксперимент демонстрирует работу транзистора в качестве инвертора - устройства, способного менять полярность выходного сигнала относительно входного на противоположный. В экспериментах и транзистор не являлся частью действующих логических схем, он лишь служил для включения лампочки. Если точку А соединить с отрицательной шиной, то потенциал её упадёт до,«0», транзистор закроется, лампочка погаснет, в точке В - высокий потенциал. Это означает логическую «1» (рис. 26).

Рис. 26. Транзистор работает как инвертор.

Если точка А не соединена с отрицательной шиной, т. е. в точке А - «1», то транзистор открыт, лампочка горит, напряжение в точке В близко к «0» или это составляет логический «0».

В этом эксперименте транзистор является составной частью логической схемы и может использоваться для преобразования схемы ИЛИ в ИЛИ-НЕ и схемы И в И-НЕ.

Таблица истинности схемы НЕ

ЭКСПЕРИМЕНТ 21
СХЕМА «И-НЕ»

Этот эксперимент сочетает в себе два эксперимента: 18 - схема И и 20 - схема НЕ (рис. 27).

Данная схема функционирует аналогично схеме , формируя на базе транзистора «1» или «0».

Рис. 27. Логический элемент 2И-НЕ на транзисторе.

Транзистор используется в качестве инвертора. Если на базе транзистора появляется «1», то на выходе точка - «0» и наоборот.

Если потенциалы в точке D сравнить с потенциалами в точке С , видно, что они инвертированы.

Таблица истинности схемы И-НЕ

ЭКСПЕРИМЕНТ 22
СХЕМА «ИЛИ-НЕ»

Этот эксперимент сочетает в себе два эксперимента: - схема ИЛИ и - схема НЕ (рис. 28).

Рис. 28. Логический элемент 2ИЛИ-НЕ на транзисторе.

Схема функционирует точно так же, как в эксперименте 20 (на базе транзистора вырабатывается «0» или «1»). Разница лишь в том, что транзистор используется в качестве инвертора: если «1» на входе транзистора, то «0» на его выходе и наоборот.

Таблица истинности схемы ИЛИ-НЕ

ЭКСПЕРИМЕНТ 23
СХЕМА «И-НЕ», СОБРАННАЯ НА ТРАНЗИСТОРАХ

Эта схема состоит из двух логических схем НЕ, коллекторы транзисторов которых соединены в точке С (рис. 29).

Если обе точки, А и В, соединить с отрицательной шиной, то их потенциалы станут равными «0». Транзисторы закроются, в точке С будет высокий потенциал, лампочка гореть не будет.

Рис. 29. Логический элемент 2И-НЕ.

Если лишь точку А соединить с отрицательной шиной, в точке В логическая «1», Т1 закрыт, а Т2 открыт, течёт коллекторный ток, лампочка горит, в точке С логический «0».

Если точку В соединить с отрицательной шиной, то на выходе также будет «0», лампочка будет гореть, в этом случае Т1 открыт, Т2 закрыт.

И, наконец, если точки А и В имеют логическую «1» (не соединены с отрицательной шиной), оба транзистора открыты. На их коллекторах «0», ток течёт через оба транзистора, лампочка горит.

Таблица истинности схемы И-НЕ

ЭКСПЕРИМЕНТ 24
ДАТЧИК ТЕЛЕФОНА И УСИЛИТЕЛЬ

В схеме эксперимента оба транзистора используются в качестве усилителя звуковых сигналов (рис.30).

Рис. 30. Индуктивный датчик телефона.

Сигналы улавливаются и подаются на базу транзистора Т1 с помощью индуктивной катушки L, затем они усиливаются и подаются в телефон. Когда вы закончили собирать схему на плате, расположите ферритовый стержень вблизи телефона перпендикулярно входящим проводам. Будет слышна речь.

В этой схеме и в дальнейшем в качестве индуктивной катушки L используется ферритовый стержень диаметром 8 мм и длиной 100-160 мм, марки 600НН. Обмотка содержит примерно 110 витков медного изолированного провода диаметром 0,15..0,3 мм типа ПЭЛ или ПЭВ.

ЭКСПЕРИМЕНТ 25
МИКРОФОННЫЙ УСИЛИТЕЛЬ

Если имеется в наличии лишний телефон (рис. 31), он может быть использован вместо катушки индуктивности в предыдущем эксперименте. В результате этого будем иметь чувствительный микрофонный усилитель.

Рис. 31. Микрофонный усилитель.

В пределах собранной схемы можно получить подобие устройства двусторонней связи. Телефон 1 можно использовать как приёмное устройство (подключение в точке А), а телефон 2 - как выходное устройство (подключение в точке В). При этом вторые концы обоих телефонов должны быть соединены с отрицательной шиной.

ЭКСПЕРИМЕНТ 26
УСИЛИТЕЛЬ ДЛЯ ПРОИГРЫВАТЕЛЯ

С помощью граммофонного усилителя (рис. 32) можно слушать записи, не нарушая покоя окружающих.

Схема состоит из двух каскадов звукового усиления. Входным сигналом является сигнал, идущий со звукоснимателя.

Рис. 32. Усилитель для проигрывателя.

На схеме буквой А обозначен датчик. Этот датчик и конденсатор С2 являются ёмкостным делителем напряжения для уменьшения первоначальной громкости. Подстроечный конденсатор С3 и конденсатор С4 являются вторичным делителем напряжения. С помощью С3 регулируется громкость.

ЭКСПЕРИМЕНТ 27
«ЭЛЕКТРОННАЯ СКРИПКА»

Здесь схема мультивибратора предназначена для создания электронной музыки. Схема аналогична . Главным отличием является то, что резистор смещения базы транзистора Т1 является переменным. Резистор 22 кОм (R2), соединённый последовательно с переменным резистором, обеспечивает минимальное сопротивление смещения базы Т1 (рис. 33).

Рис. 33. Мультивибратор для создания музыки.

ЭКСПЕРИМЕНТ 28
МИГАЮЩИЙ ЗУММЕР МОРЗЕ

В этой схеме мультивибратор предназначен для генерирования импульсов с тональной частотой. Лампочка загорается при включении питания схемы (рис. 34).

Телефон в этой схеме включается в цепь между коллектором транзистора Т2 через конденсатор С4 и отрицательной шиной платы.

Рис. 34. Генератор для изучения азбуки Морзе.

С помощью этой схемы можно практиковаться в изучении азбуки Морзе.

Если вас не устраивает тон звука, поменяйте местами конденсаторы С2 и С1.

ЭКСПЕРИМЕНТ 29
МЕТРОНОМ

Метроном - это прибор для задания ритма (темпа), например, в музыке. Для этих целей ранее применялся маятниковый метроном, который давал как визуальное, так и слышимое обозначение темпа.

В данной схеме указанные функции выполняет мультивибратор. Частота темпа равна примерно 0,5 с (рис. 35).

Рис. 35. Метроном.

Благодаря телефону и индикаторной лампочке есть возможность слышать и зрительно ощущать заданный ритм.

ЭКСПЕРИМЕНТ 30
ЗВУКОВОЕ СИГНАЛЬНОЕ УСТРОЙСТВО С АВТОМАТИЧЕСКИМ ВОЗВРАТОМ В ИСХОДНОЕ ПОЛОЖЕНИЕ

Эта схема (рис. 36) демонстрирует применение одновибратора, работа которого описана в эксперименте 14. В исходном состоянии транзистор Т1 открыт, а Т2 закрыт. Телефон здесь используется в качестве микрофона. Свист в микрофон (можно просто подуть) или лёгкое постукивание возбуждает переменный ток в цепи микрофона. Отрицательные сигналы, поступая на базу транзистора Т1, закрывают его, а следовательно, открывают транзистор Т2, в цепи коллектора Т2 появляется ток, и лампочка загорается. В это время происходит заряд конденсатора С1 через резистор R1. Напряжение заряженного конденсатора С2 достаточно для открывания транзистора Т1, т. е. схема возвращается в своё первоначальное состояние самопроизвольно, лампочка при этом гаснет. Время горения лампочки составляет около 4 с. Если конденсаторы С2 и С1 поменять местами, то время горения лампочки увеличится до 30 с. Если резистор R4 (1 кОм) заменить на 470 кОм, то время увеличится с 4 до 12 с.

Рис. 36. Акустическое сигнальное устройство.

Этот эксперимент можно представить в виде фокуса, который можно показать в кругу друзей. Для этого необходимо снять один из микрофонов телефона и положить его под плату около лампочки таким образом, чтобы отверстие в плате совпадало с центром микрофона. Теперь, если подуть на отверстие в плате, будет казаться, что вы дуете на лампочку и поэтому она загорается.

ЭКСПЕРИМЕНТ 31
ЗВУКОВОЕ СИГНАЛЬНОЕ УСТРОЙСТВО С РУЧНЫМ ВОЗВРАТОМ В ИСХОДНОЕ ПОЛОЖЕНИЕ

Эта схема (рис. 37) по принципу действия аналогична предыдущей, с той лишь разницей, что при переключении схема не возвращается автоматически в исходное состояние, а производится это с помощью выключателя В.

Рис. 37. Акустическое сигнальное устройство с ручным сбросом.

Состояние готовности схемы или исходное состояние будет, когда транзистор Т1 открыт, Т2 закрыт, лампа не горит.

Легкий свист в микрофон даёт сигнал, который запирает транзистор Т1, при этом открывая транзистор Т2. Сигнальная лампочка загорается. Она будет гореть до тех пор, пока транзистор Т2 не закроется. Для этого необходимо закоротить базу транзистора Т2 на отрицательную шину («землю») с помощью ключа В. К подобным схемам можно подключать другие исполнительные устройства, например реле.

ЭКСПЕРИМЕНТ 32
ПРОСТЕЙШИЙ ДЕТЕКТОРНЫЙ ПРИЁМНИК

Начинающему радиолюбителю конструирование радиоприёмников следует начинать с простейших конструкций, например с детекторного приёмника, схема которого представлена на рис. 38.

Работает детекторный приёмник следующим образом: электромагнитные волны, посылаемые в эфир радиостанциями, пересекая антенну приёмника, наводят в ней напряжение с частотой, соответствующей частоте сигнала радиостанции. Наведённое напряжение поступает во входной контур L, С1. Другими словами, этот контур называется резонансным, так как он заранее настраивается на частоту желаемой радиостанции. В резонансном контуре входной сигнал усиливается в десятки раз и после этого поступает на детектор.

Рис. 38. Детекторный приёмник.

Детектор собран на полупроводниковом диоде, который служит для выпрямления модулированного сигнала. Низкочастотная (звуковая) составляющая пройдёт через головные телефоны, и вы услышите речь или музыку в зависимости от передачи данной радиостанции. Высокочастотная составляющая продетектированного сигнала, минуя головные телефоны, пройдёт через конденсатор С2 на землю. Ёмкость конденсатора С2 определяет степень фильтрации высокочастотной составляющей продетектированного сигнала. Обычно ёмкость конденсатора С2 выбирают таким образом, чтобы для звуковых частот он представлял большое сопротивление, а для высокочастотной составляющей его сопротивление было мало.

В качестве конденсатора С1 можно использовать любой малогабаритный конденсатор переменной ёмкости с пределами измерения 10...200 пФ. В данном конструкторе для настройки контура используется керамический подстроечный конденсатор типа КПК-2 ёмкостью от 25 до 150 пФ.

Катушка индуктивности L имеет следующие параметры: число витков - 110±10, диаметр провода - 0,15 мм, тип - ПЭВ-2, диаметр каркаса из изоляционного материала - 8,5 мм.

АНТЕННА

Правильно собранный приёмник начинает работать сразу при подключении к нему наружной антенны, которая представляет собой кусок медного провода диаметром 0,35 мм, длиной 15-20 м, подвешенного на изоляторах на некоторой высоте над землёй. Чем выше будет находиться антенна над землёй, тем лучше будет приём сигналов радиостанций.

ЗАЗЕМЛЕНИЕ

Громкость приёма возрастает, если к приёмнику подключить заземление. Провод заземления должен быть коротким и иметь небольшое сопротивление. Его конец соединяется с медной трубой, идущей в глубь грунта.

ЭКСПЕРИМЕНТ 33
ДЕТЕКТОРНЫЙ ПРИЁМНИК С УСИЛИТЕЛЕМ НИЗКОЙ ЧАСТОТЫ

Эта схема (рис. 39) аналогична предыдущей схеме детекторного приёмника с той лишь разницей, что здесь добавлен простейший усилитель низкой частоты, собранный на транзисторе Т. Усилитель низкой частоты служит для увеличения мощности сигналов, продетектированных диодом. Схема настройки колебательного контура соединена с диодом через конденсатор С2 (0,1 мкФ), а резистор R1 (100 кОм) обеспечивает диоду постоянное смещение.

Рис. 39. Детекторный приёмник с однокаскадным УНЧ.

Для нормальной работы транзистора используется источник питания напряжением 9 В. Резистор R2 необходим для того, чтобы обеспечить подачу напряжения на базу транзистора для создания необходимого режима его работы.

Для этой схемы, как и в предыдущем эксперименте, необходимы наружная антенна и заземление.

ЭКСПЕРИМЕНТ 34

ПРОСТОЙ ТРАНЗИСТОРНЫЙ ПРИЁМНИК

Приёмник (рис. 40) отличается от предыдущего тем, что вместо диода Д установлен транзистор, который одновременно работает и как детектор высокочастотных колебаний, и как усилитель низкой частоты.

Рис. 40. Однотранзисторный приёмник.

Детектирование высокочастотного сигнала в этом приёмнике осуществляется на участке база - эмиттер, поэтому специального детектора (диода) такой приёмник не требует. Транзистор с колебательным контуром связан, как и в предыдущей схеме, через конденсатор ёмкостью 0,1 мкФ и является развязывающим. Конденсатор С3 служит для фильтрации высокочастотной составляющей сигнала, которая также усиливается транзистором.

ЭКСПЕРИМЕНТ 35
РЕГЕНЕРАТИВНЫЙ ПРИЁМНИК

В этом приёмнике (рис. 41) регенерация используется для улучшения чувствительности и избирательности контура. Эту роль выполняет катушка L2. Транзистор в этой схеме включён несколько иначе, чем в предыдущей. Напряжение сигнала с входного контура поступает на базу транзистора. Транзистор детектирует и усиливает сигнал. Высокочастотная составляющая сигнала не сразу поступает на фильтрующий конденсатор С3, а проходит сначала через обмотку обратной связи L2, которая находится на одном сердечнике с контурной катушкой L1. Благодаря тому, что катушки размещены на одном сердечнике, между ними существует индуктивная связь, и часть усиленного напряжения высокочастотного сигнала из коллекторной цепи транзистора снова поступает во входной контур приёмника. При правильном включении концов катушки связи L2 напряжение обратной связи, поступающее в контур L1 за счёт индуктивной связи, совпадает по фазе с приходящим из антенны сигналом, и происходит как бы увеличение сигнала. Чувствительность приёмника при этом повышается. Однако при большой индуктивной связи такой приёмник может превратиться в генератор незатухающих колебаний, и в телефонах прослушивается резкий свист. Чтобы устранить чрезмерное возбуждение, необходимо уменьшить степень связи между катушками L1 и L2. Достигается это либо удалением катушек друг от друга, либо уменьшением числа витков катушки L2.

Рис. 41. Регенеративный приёмник.

Может случиться, что обратная связь не даёт желаемого эффекта и приём станций, хорошо слышимых ранее, при введении обратной связи прекращается вовсе. Это говорит о том, что вместо положительной обратной связи образовалась отрицательная и нужно поменять местами концы катушки L2.

На небольших расстояниях от радиостанции описываемый приёмник хорошо работает без внешней антенны, на одну магнитную антенну.

Если слышимость радиостанции низкая, к приёмнику все же нужно подключить наружную антенну.

Приёмник с одной ферритовой антенной необходимо установить так, чтобы приходящие от радиостанции электромагнитные волны создавали в катушке колебательного контура наибольший сигнал. Таким образом, когда вы при помощи переменного„конденсатора настроились на сигнал радиостанции, если слышимость плохая, поворачивайте схему для получения сигналов в телефонах нужной для вас громкости.

ЭКСПЕРИМЕНТ 36
ДВУХТРАНЗИСТОРНЫЙ РЕГЕНЕРАТИВНЫЙ ПРИЁМНИК

Эта схема (рис. 42) отличается от предыдущей тем, что здесь используется усилитель низкой частоты, собранный на транзисторах Т2.

С помощью двухтранзисторного регенеративного приёмника можно вести приём большого количества радиостанций.

Рис. 42. Регенеративный приёмник с усилителем низкой частоты.

Хотя в данном конструкторе (набор № 2) имеется лишь катушка для длинных волн, схема может работать как на средних, так и на коротких волнах, при использовании соответствующих подстроечных катушек. Их можно изготовить самим.

ЭКСПЕРИМЕНТ 37
«ПЕЛЕНГАТОР»

Схема этого эксперимента аналогична схеме эксперимента 36 без антенны и «земли».

Настройтесь на мощную радиостанцию. Возьмите плату в руки (она должна находиться горизонтально) и вращайте, пока не исчезнет звук (сигнал) или, по крайней мере, уменьшится до минимума. В этом положении ось феррита точно указывает на передатчик. Если теперь повернуть плату на 90°, сигналы будут хорошо слышны. Но более точно местонахождение радиостанции можно определить графоматематическим методом, используя при этом компас для определения угла по азимуту.

Для этого необходимо знать направление расположения передатчика с разных позиций - А и В (рис. 43, а).

Допустим, мы находимся в точке А, определили направление расположения передатчика, оно составляет 60°. Переместимся теперь в точку В, при этом замерим расстояние АВ. Определим второе направление расположения передатчика, оно составляет 30°. Пересечение двух направлений и является местонахождением передающей станции.

Рис. 43. Схема пеленгации радиостанции.

Если у вас есть карта с расположением на ней радиовещательных станций, то есть возможность точно определить ваше местонахождение.

Настройтесь на станцию А, пусть она будет расположена под углом 45°, а затем настройтесь на станцию В; её азимут, допустим, равен 90°. Учитывая эти углы, проведите на карте через точки А и В линии, их пересечение и даст ваше местонахождение (рис. 43, б).

Таким же способом корабли и самолёты ориентируются в процессе движения.

КОНТРОЛЬ ЦЕПИ

Чтобы во время экспериментов схемы работали надёжно, необходимо удостовериться, что батарея заряжена, все соединения чистые, а все гайки надёжно завинчены. Выводы батареи должны быть правильно соединены; при подключении необходимо строго соблюдать полярность электролитических конденсаторов и диодов.

ПРОВЕРКА КОМПОНЕНТОВ

Диоды могут быть проверены в ; транзисторы - в ; электролитические конденсаторы (10 и 100 мкФ) - в . Головной телефон также можно проверить, подключив его к батарее,- в наушнике будет слышно «потрескивание».

Необходимые пояснения даны, переходим к сути.

Транзисторы. Определение и история

Транзистор - электронный полупроводниковый прибор, в котором ток в цепи двух электродов управляется третьим электродом. (tranzistors.ru)

Первыми были изобретены полевые транзисторы (1928 год), а биполярные появилсь в 1947 году в лаборатории Bell Labs. И это была, без преувеличения, революция в электронике.

Очень быстро транзисторы заменили вакуумные лампы в различных электронных устройствах. В связи с этим возросла надежность таких устройств и намного уменьшились их размеры. И по сей день, насколько бы «навороченной» не была микросхема, она все равно содержит в себе множество транзисторов (а также диодов, конденсаторов, резисторов и проч.). Только очень маленьких.

Кстати, изначально «транзисторами» называли резисторы, сопротивление которых можно было изменять с помощью величины подаваемого напряжения. Если отвлечься от физики процессов, то современный транзистор тоже можно представить как сопротивление, зависящее от подаваемого на него сигнала.

В чем же отличие между полевыми и биполярными транзисторами? Ответ заложен в самих их названиях. В биполярном транзисторе в переносе заряда участвуют и электроны, и дырки («бис» - дважды). А в полевом (он же униполярный) - или электроны, или дырки.

Также эти типы транзисторов разнятся по областям применения. Биполярные используются в основном в аналоговой технике, а полевые - в цифровой.

И, напоследок: основная область применения любых транзисторов - усиление слабого сигнала за счет дополнительного источника питания.

Биполярный транзистор. Принцип работы. Основные характеристики

Биполярный транзистор состоит из трех областей: эмиттера, базы и коллектора, на каждую из которых подается напряжение. В зависимости от типа проводимости этих областей, выделяют n-p-n и p-n-p транзисторы. Обычно область коллектора шире, чем эмиттера. Базу изготавливают из слаболегированного полупроводника (из-за чего она имеет большое сопротивление) и делают очень тонкой. Поскольку площадь контакта эмиттер-база получается значительно меньше площади контакта база-коллектор, то поменять эмиттер и коллектор местами с помощью смены полярности подключения нельзя. Таким образом, транзистор относится к несимметричным устройствам.

Прежде, чем рассматривать физику работы транзистора, обрисуем общую задачу.


Она заключаются в следующем: между эмиттером и коллектором течет сильный ток (ток коллектора ), а между эмиттером и базой - слабый управляющий ток (ток базы ). Ток коллектора будет меняться в зависимости от изменения тока базы. Почему?
Рассмотрим p-n переходы транзистора. Их два: эмиттер-база (ЭБ) и база-коллектор (БК). В активном режиме работы транзистора первый из них подключается с прямым, а второй - с обратным смещениями. Что же при этом происходит на p-n переходах? Для большей определенности будем рассматривать n-p-n транзистор. Для p-n-p все аналогично, только слово «электроны» нужно заменить на «дырки».

Поскольку переход ЭБ открыт, то электроны легко «перебегают» в базу. Там они частично рекомбинируют с дырками, но бо льшая их часть из-за малой толщины базы и ее слабой легированности успевает добежать до перехода база-коллектор. Который, как мы помним, включен с обратным смещением. А поскольку в базе электроны - неосновные носители заряда, то электирическое поле перехода помогает им преодолеть его. Таким образом, ток коллетора получается лишь немного меньше тока эмиттера. А теперь следите за руками. Если увеличить ток базы, то переход ЭБ откроется сильнее, и между эмиттером и коллектором сможет проскочить больше электронов. А поскольку ток коллектора изначально больше тока базы, то это изменение будет весьма и весьма заметно. Таким образом, произойдет усиление слабого сигнала, поступившего на базу . Еще раз: сильное изменение тока коллектора является пропорциональным отражением слабого изменения тока базы.

Помню, моей одногрупнице принцип работы биполярного транзистора объясняли на примере водопроводного крана. Вода в нем - ток коллектора, а управляющий ток базы - то, насколько мы поворачиваем ручку. Достаточно небольшого усилия (управляющего воздействия), чтобы поток воды из крана увеличился.

Помимо рассмотренных процессов, на p-n переходах транзистора может происходить еще ряд явлений. Например, при сильном увеличении напряжения на переходе база-коллектор может начаться лавинное размножение заряда из-за ударной ионизации. А вкупе с туннельным эффектом это даст сначала электрический, а затем (с возрастанием тока) и тепловой пробой. Однако, тепловой пробой в транзисторе может наступить и без электрического (т.е. без повышения коллекторного напряжения до пробивного). Для этого будет достаточно одного чрезмерного тока через коллектор.

Еще одно явления связано с тем, что при изменении напряжений на коллекторном и эмиттерном переходах меняется их толщина. И если база черезчур тонкая, то может возникнуть эффект смыкания (так называемый «прокол» базы) - соединение коллекторного перехода с эмиттерным. При этом область базы исчезает, и транзистор перестает нормально работать.

Коллекторный ток транзистора в нормальном активном режиме работы транзистора больше тока базы в определенное число раз. Это число называется коэффициентом усиления по току и является одним из основных параметров транзистора. Обозначается оно h21 . Если транзистор включается без нагрузки на коллектор, то при постоянном напряжении коллектор-эмиттер отношение тока коллектора к току базы даст статический коэффициент усиления по току . Он может равняться десяткам или сотням единиц, но стоит учитывать тот факт, что в реальных схемах этот коэффициент меньше из-за того, что при включении нагрузки ток коллектора закономерно уменьшается.

Вторым немаловажным параметром является входное сопротивление транзистора . Согласно закону Ома, оно представляет собой отношение напряжения между базой и эмиттером к управляющему току базы. Чем оно больше, тем меньше ток базы и тем выше коэффициент усиления.

Третий параметр биполярного транзистора - коэффициент усиления по напряжению . Он равен отношению амплитудных или действующих значений выходного (эмиттер-коллектор) и входного (база-эмиттер) переменных напряжений. Поскольку первая величина обычно очень большая (единицы и десятки вольт), а вторая - очень маленькая (десятые доли вольт), то этот коэффициент может достигать десятков тысяч единиц. Стоит отметить, что каждый управляющий сигнал базы имеет свой коэффициент усиления по напряжению.

Также транзисторы имеют частотную характеристику , которая характеризует способность транзистора усиливать сигнал, частота которого приближается к граничной частоте усиления. Дело в том, что с увеличением частоты входного сигнала коэффициент усиления снижается. Это происходит из-за того, что время протекания основных физических процессов (время перемещения носителей от эмиттера к коллектору, заряд и разряд барьерных емкостных переходов) становится соизмеримым с периодом изменения входного сигнала. Т.е. транзистор просто не успевает реагировать на изменения входного сигнала и в какой-то момент просто перестает его усиливать. Частота, на которой это происходит, и называется граничной .

Также параметрами биполярного транзистора являются:

• обратный ток коллектор-эмиттер
• время включения
• обратный ток колектора
• максимально допустимый ток

Условные обозначения n-p-n и p-n-p транзисторов отличаются только направлением стрелочки, обозначающей эмиттер. Она показывает то, как течет ток в данном транзисторе.

Режимы работы биполярного транзистора

Рассмотренный выше вариант представляет собой нормальный активный режим работы транзистора. Однако, есть еще несколько комбинаций открытости/закрытости p-n переходов, каждая из которых представляет отдельный режим работы транзистора.

1. Инверсный активный режим . Здесь открыт переход БК, а ЭБ наоборот закрыт. Усилительные свойства в этом режиме, естественно, хуже некуда, поэтому транзисторы в этом режиме используются очень редко.
2. Режим насыщения . Оба перехода открыты. Соответственно, основные носители заряда коллектора и эмиттера «бегут» в базу, где активно рекомбинируют с ее основными носителями. Из-за возникающей избыточности носителей заряда сопротивление базы и p-n переходов уменьшается. Поэтому цепь, содержащую транзистор в режиме насыщения можно считать короткозамкнутой, а сам этот радиоэлемент представлять в виде эквипотенциальной точки.
3. Режим отсечки . Оба перехода транзистора закрыты, т.е. ток основных носителей заряда между эмиттером и коллектором прекращается. Потоки неосновных носителей заряда создают только малые и неуправляемые тепловые токи переходов. Из-за бедности базы и переходов носителями зарядов, их сопротивление сильно возрастает. Поэтому часто считают, что транзистор, работающий в режиме отсечки, представляет собой разрыв цепи.
4. Барьерный режим В этом режиме база напрямую или через малое сопротивление замкнута с коллектором. Также в коллекторную или эмиттерную цепь включают резистор, который задает ток через транзистор. Таким образом получается эквивалент схемы диода с последовательно включенным сопротивлением. Этот режим очень полезный, так как позволяет схеме работать практически на любой частоте, в большом диапазоне температур и нетребователен к параметрам транзисторов.

Схемы включения биполярных транзисторов

Поскольку контактов у транзистора три, то в общем случае питание на него нужно подавать от двух источников, у которых вместе получается четыре вывода. Поэтому на один из контактов транзистора приходится подавать напряжение одинакового знака от обоих источников. И в зависимости от того, что это за контакт, различают три схемы включения биполярных транзисторов: с общим эмиттером (ОЭ), общим коллектором (ОК) и общей базой (ОБ). У каждой из них есть как достоинства, так и недостатки. Выбор между ними делается в зависимости от того, какие параметры для нас важны, а какими можно поступиться.

Схема включения с общим эмиттером

Эта схема дает наибольшее усиление по напряжению и току (а отсюда и по мощности - до десятков тысяч единиц), в связи с чем является наиболее распространенной. Здесь переход эмиттер-база включается прямо, а переход база-коллектор - обратно. А поскольку и на базу, и на коллектор подается напряжение одного знака, то схему можно запитать от одного источника. В этой схеме фаза выходного переменного напряжения меняется относительно фазы входного переменного напряжения на 180 градусов.

Но ко всем плюшкам схема с ОЭ имеет и существенный недостаток. Он заключается в том, что рост частоты и температуры приводит к значительному ухудшению усилительных свойств транзистора. Таким образом, если транзистор должен работать на высоких частотах, то лучше использовать другую схему включения. Например, с общей базой.

Схема включения с общей базой

Эта схема не дает значительного усиления сигнала, зато хороша на высоких частотах, поскольку позволяет более полно использовать частотную характеристику транзистора. Если один и тот же транзистор включить сначала по схеме с общим эмиттером, а потом с общей базой, то во втором случае будет наблюдаться значительное увеличение его граничной частоты усиления. Поскольку при таком подключении входное сопротивление низкое, а выходное - не очень большое, то собранные по схеме с ОБ каскады транзисторов применяют в антенных усилителях, где волновое сопротивление кабелей обычно не превышает 100 Ом.

В схеме с общей базой не происходит инвертирование фазы сигнала, а уровень шумов на высоких частотах снижается. Но, как уже было сказано, коэффициент усиления по току у нее всегда немного меньше единицы. Правда, коэффициент усиления по напряжению здесь такой же, как и в схеме с общим эмиттером. К недостаткам схемы с общей базой можно также отнести необходимость использования двух источников питания.

Схема включения с общим коллектором

Особенность этой схемы в том, что входное напряжение полностью передается обратно на вход, т. е. очень сильна отрицательная обратная связь.

Напомню, что отрицательной называют такую обратную связь, при которой выходной сигнал подается обратно на вход, чем снижает уровень входного сигнала. Таким образом происходит автоматическая корректировка при случайном изменении параметров входного сигнала

Коэффициент усиления по току почти такой же, как и в схеме с общим эмиттером. А вот коэффициент усиления по напряжению маленький (основной недостаток этой схемы). Он приближается к единице, но всегда меньше ее. Таким образом, коэффициент усиления по мощности получается равным всего нескольким десяткам единиц.

В схеме с общим коллектором фазовый сдвиг между входным и выходным напряжением отсутствует. Поскольку коэффициент усиления по напряжению близок к единице, выходное напряжение по фазе и амплитуде совпадает со входным, т. е. повторяет его. Именно поэтому такая схема называется эмиттерным повторителем. Эмиттерным - потому, что выходное напряжение снимается с эмиттера относительно общего провода.

Такое включение используют для согласования транзисторных каскадов или когда источник входного сигнала имеет высокое входное сопротивление (например, пьезоэлектрический звукосниматель или конденсаторный микрофон).

Два слова о каскадах

Бывает такое, что нужно увеличить выходную мощность (т.е. увеличить коллекторный ток). В этом случае используют параллельное включение необходимого числа транзисторов.

Естественно, они должны быть примерно одинаковыми по характеристикам. Но необходимо помнить, что максимальный суммарный коллекторный ток не должен превышать 1,6-1,7 от предельного тока коллектора любого из транзисторов каскада.
Тем не менее (спасибо за замечание), в случае с биполярными транзисторами так делать не рекомендуется. Потому что два транзистора даже одного типономинала хоть немного, но отличаются друг от друга. Соответственно, при параллельном включении через них будут течь токи разной величины. Для выравнивания этих токов в эмиттерные цепи транзисторов ставят балансные резисторы. Величину их сопротивления рассчитывают так, чтобы падение напряжения на них в интервале рабочих токов было не менее 0,7 В. Понятно, что это приводит к значительному ухудшению КПД схемы.

Может также возникнуть необходимость в транзисторе с хорошей чувствительностью и при этом с хорошим коэффициентом усиления. В таких случаях используют каскад из чувствительного, но маломощного транзистора (на рисунке - VT1), который управляет энергией питания более мощного собрата (на рисунке - VT2).

Другие области применения биполярных транзисторов

Транзисторы можно применять не только схемах усиления сигнала. Например, благодаря тому, что они могут работать в режимах насыщения и отсечки, их используют в качестве электронных ключей. Также возможно использование транзисторов в схемах генераторов сигнала. Если они работают в ключевом режиме, то будет генерироваться прямоугольный сигнал, а если в режиме усиления - то сигнал произвольной формы, зависящий от управляющего воздействия.

Маркировка

Поскольку статья уже разрослась до неприлично большого объема, то в этом пункте я просто дам две хорошие ссылки, по которым подробно расписаны основные системы маркировки полупроводниковых приборов (в том числе и транзисторов): http://kazus.ru/guide/transistors/mark_all.html и файл.xls (35 кб) .

Полезные комментарии:
http://habrahabr.ru/blogs/easyelectronics/133136/#comment_4419173

Теги:

• транзисторы
• биполярные транзисторы
• электроника

Добавить метки

Вне зависимости от принципа работы, полупроводниковый транзистор содержит в себе монокристалл из основного полупроводникового материала, чаще всего это - кремний, германий, арсенид галлия. В основной материал добавлены, легирующие добавки для формирования p-n перехода(переходов), металлические выводы.

Кристалл помещается в металлический, пластиковый или керамический корпус, для защиты от внешних воздействий. Однако, существуют также и бескорпусные транзисторы.

Принцип работы биполярного транзистора.

Биполярный транзистор может быть либо p-n-p, либо n-p-n в зависимости от чередования слоев полупроводника в кристалле. В любом случае выводы называются - база, коллектор и эмиттер. Слой полупроводника, соответствующий базе заключен между слоями эмиттера и коллектора. Он имеет принципиально очень малую ширину. Носители заряда движутся от эмиттера через базу - к коллектору. Условием возникновения тока между коллектором и эмиттером является наличие свободных носителей в области базы. Эти носители проникают туда при возникновении тока эмиттер-база. причиной которого может являться разность напряжения между этими электродами.

Т.е. - для нормальной работы биполярного транзистора в качестве усилителя сигнала всегда необходимо присутствие напряжения некого минимального уровня, для смещения перехода эмиттер-база в прямом направлении. Прямое смещение перехода база-эмиттер приоткрывая транзистор, задает так называемую - рабочую точку режима. Для гармоничного усиления сигнала по напряжению и току используют режим - А. В этом режиме напряжение между коллектором и нагрузкой, примерно равно половине питающего напряжения - т. е выходное сопротивление транзистора и нагрузки примерно равны. Если подавать теперь на переход база - эмиттер сигнал переменного тока, СОПРОТИВЛЕНИЕ эмиттер - коллектор будет изменяться, графически повторяя форму входного сигнала. Соответственно, то же будет происходить и с током через эмиттер к коллектору протекающим. Причем амплитуда тока будет большей, нежели амплитуда входного сигнала - будет происходить усиление сигнала.

Если увеличивать напряжение смещения база - эмиттер дальше, это приведет к росту тока в этой цепи, и как результат - еще большему росту тока эмиттер - коллектор. В конце, концов ток перестает расти - транзистор переходит в полностью открытое состояние(насыщения). Если затем убрать напряжение смещения - транзистор закроется, ток эмиттер - коллектор уменьшится, почти исчезнет. Так транзистор может работать в качестве электронного ключа . Этот режим наиболее эффективен в отношении управления мощностями, при протекании тока через полностью открытый транзистор величина падения напряжения минимальна. Соответственно малы потери тока и нагрев переходов транзистора.

Существует три вида подключения биполярного транзистора. С общим эмиттером (ОЭ) - осуществляется усиление как по току, так и по напряжению - наиболее часто применяемая схема.
Усилительные каскады построенные подобным образом, легче согласуются между собой, так как значения их входного и выходного сопротивления относительно близки, если сравнивать с двумя остальными видами включения (хотя иногда и отличаются в десятки раз).

С общим коллектором (ОК) осуществляется усиление только по току - применяется для согласования источников сигнала с высоким внутренним сопротивлением(импендансом) и низкоомными сопротивлениями нагрузок. Например, в выходных каскадах усилителей и контроллеров.

С общей базой (ОБ) осуществляется усиление только по напряжению. Имеет низкое входное и высокое выходное сопротивление и более широкий частотный диапазон. Это позволяет использовать подобное включение для согласования источников сигнала с низким внутренним сопротивлением(импендансом) с последующим каскадом усиления. Например - в входных цепях радиоприемных устройств.

Принцип работы полевого транзистора.

Полевой транзистор, как и биполярный имеет три электрода. Они носят названия - сток, исток и затвор. Если на затворе отсутствует напряжение, а на сток подано положительное напряжение относительно истока, то между истоком и стоком через канал течет максимальный ток.

Т. е. - транзистор полностью открыт. Для того, что бы его изменить, на затвор подают отрицательное напряжение, относительно истока. Под действием электрического поля (отсюда и название транзистора) канал сужается, его сопротивление растет, а ток через него уменьшается. При определенном значении напряжения канал сужается до такой степени, что ток практически исчезает - транзистор закрывается.

На рисунке изображено устройство полевого транзистора с изолированным затвором(МДП).

Если на затвор этого прибора не подано положительное напряжение, то канал между истоком и стоком отсутствует и ток равен нулю. Транзистор полностью закрыт. Канал возникает при некотором минимальном напряжении на затворе(напряжение порога). Затем сопротивление канала уменьшается, до полного открывания транзистора.

Полевые транзисторы, как с p-n переходом (канальные), так и МОП (МДП) имеют следующие схемы включения: с общим истоком (ОИ) - аналог ОЭ биполярного транзистора; с общим стоком (ОС) - аналог ОК биполярного транзистора; с общим затвором (ОЗ) - аналог ОБ биполярного транзистора.

По рассеиваемой в виде тепла мощности различают:
маломощные транзисторы - до 100 мВт;
транзисторы средней мощности - от 0,1 до 1 Вт;
мощные транзисторы - больше 1 Вт.

Важные параметры биполярных транзисторов.

1. Коэффициент передачи тока(коэффициент усиления) - от 1 до 1000 при постоянном токе. С увеличением частоты постепенно снижается.
2. Максимальное напряжение между коллектором и эмиттером(при разомкнутой базе) У специальных высоковольтных транзисторов, достигает десятков тысяч вольт.
3.Предельная частота, до которой коэффициент передачи тока выше 1. До 100000 гц. у низкочастотных транзисторов, свыше 100000 гц. - у высокочастотных.
4.Напряжение насыщения эмиттер-коллектор - величина падения напряжения между этими электродами у полностью открытого транзистора.

Важные параметры полевых транзисторов.

Усилительные свойства полевого транзистора определяются отношением приращения тока стока к вызвавшему его приращению напряжения затвор - исток, т. е.

ΔI d /ΔU GS

Это отношение принято называть крутизной прибора, а по сути дела оно является передаточной проводимостью и измеряется в миллиамперах на вольт(мА /В).

Другие важнейшие параметры полевых транзисторов приведены ниже:
1. I Dmax - максимальный ток стока.

2.U DSmax - максимальное напряжение сток-исток.

3.U GSmax - максимальное напряжение затвор-исток.

4.Р Dmax - максимальна мощность, которая может выделяться на приборе.

5.t on - типовое время нарастания тока стока при идеально прямоугольной форме входного сигнала.

6.t off - типовое время спада тока стока при идеально прямоугольной форме входного сигнала.

7.R DS(on)max - максимальное значение сопротивления исток - сток в включенном(открытом) состоянии.

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт

Как же работает транзистор?

Рассмотри хорошенько рис. 93. Слева на этом рисунке ты видишь упрощенную схему усилителя на транзисторе структуры p-n-p и иллюстраций, поясняющие сущность работы этого усилителя. Здесь, как и на предыдущих рисунках, дырки областей p-типа условно изображены кружками, а электроны области n-типа - черными шариками таких же размеров. Запомни наименования p-n переходов: между коллектором и базой - коллекторный, между эмиттером и базой - эмиттерный.

Рис. 93. Упрощенная схема усилителя на транзисторе структуры p-n-p и графики, иллюстрирующие его работу.

Между коллектором и эмиттером включена батарея Б к (коллекторная), создающая на коллекторе по отношению к эмиттеру отрицательное напряжение порядка нескольких вольт. В эту же цепь, именуемую коллекторной, включена нагрузка R н, которой может быть телефон или иной прибор - в зависимости от назначения усилителя.

Если база ни с чем не будет соединена, в коллекторной цепи появится очень слабый ток (десятые доли миллиампера), так как при такой полярности включения батареи Б к сопротивление коллекторного p-n перехода окажется очень большим; для коллекторного перехода это будет обратный ток. Ток коллекторной цепи I к резко возрастает, если между базой и эмиттером включить элемент смещения Б с, подав на базу по отношению к эмиттеру небольшое, хотя бы десятую долю вольта, отрицательное напряжение. Вот что при этом произойдет. При таком включении элемента Б с (имеется в виду, что зажимы для подключения источника усиливаемого сигнала, обозначенного на схеме знаком «~» - синусоидой, соединены накоротко) в этой новой цепи, называемой цепью базы, пойдет некоторый прямой ток I б; как и в диоде, дырки в эмиттере и электроны в базе будут двигаться встречно и нейтрализоваться, обусловливая ток через эмиттерный переход.

Но судьба большей части дырок, вводимых из эмиттера в базу, иная, нежели исчезнуть при встрече с электронами. Дело в том, что при изготовлении транзисторов структуры p-n-p насыщенность дырок в эмиттере (и коллекторе) делают всегда большей, чем насыщенность электронов в базе. Благодаря этому только небольшая часть дырок (меньше 10%), встретившись с электронами, исчезает. Основная же масса дырок свободно проходит в базу, попадает под более высокое отрицательное напряжение на коллекторе, входит в коллектор и в общем потоке с его дырками перемещается к его отрицательному контакту. Здесь они нейтрализуются встречными электронами, вводимыми в коллектор отрицательным полюсом батареи Б к. В результате сопротивление всей коллекторной цепи уменьшается и в ней течет ток, во много раз превышающий обратный ток коллекторного перехода. Чем больше отрицательное напряжение на базе, тем больше дырок вводится из эмиттера в базу, тем значительнее ток коллекторной цепи. И, наоборот, чем меньше отрицательное напряжение на базе, тем меньше и ток коллекторной цепи транзистора.

А если в цепь базы последовательно с источником постоянного напряжения, питающего эту цепь, вводить переменный электрический сигнал? Транзистор усилит его.

Процесс усиления в общих чертах происходит следующим образом. При отсутствии напряжения сигнала в цепях базы и коллектора текут токи некоторой величины (участка О а на графиках на рис. 93), определяемые напряжениями батарей и свойствами транзистора. Как только в цепи базы появляется сигнал, соответственно ему начинают изменяться и токи в цепях транзистора: во время отрицательных полупериодов, когда суммарное отрицательное напряжение на базе возрастает, токи цепей увеличиваются, а во время положительных полупериодов, когда напряжения сигнала и элемента Б с противоположны и, следовательно, отрицательное напряжение на базе уменьшается, токи в обеих цепях тоже уменьшаются. Происходит усиление по напряжению и току.

Если во входную цепь, т. е. в цепь базы, подан электрический сигнал звуковой частоты, а нагрузкой выходной - коллекторной - цепи будет телефон, он преобразует усиленный сигнал в звук. Если нагрузкой будет резистор, то создающееся на нем напряжение переменной составляющей усиленного сигнала можно будет подать во входную цепь второго транзистора для дополнительного усиления. Один транзистор может усилить сигнал в 30 - 50 раз.

Точно так же работают и транзисторы структуры n-p-n, только в них основными носителями тока являются не дырки, а электроны. В связи с этим полярность включения элементов и батарей, питающих цепи базы и коллекторов n-p-n транзисторов, должна быть не такой, как у p-n-p транзисторов, а обратной.

Запомни очень важное обстоятельство: на базу транзистора (относительно эмиттера) вместе с напряжением усиливаемого сигнала обязательно должно подаваться постоянное напряжение, называемое напряжением смещения, открывающее транзистор.

В усилителе по схеме на рис. 93 роль источника напряжения смещения выполняет элемент Б с. Для германиевого транзистора структуры p-n-p оно должно быть отрицательным и составлять 0,1-0,2 В, а для транзистора структуры n-p-n - положительным. Для кремниевых транзисторов напряжение смещения составляет 0,5 -0,7 В. Без начального напряжения смещения эмиттерный p-n переход «срежет», подобно диоду, положительные (p-n-p транзистор) или отрицательные (n-p-n транзистор) полуволны сигнала, отчего усиление будет сопровождаться искажениями. Напряжение смещения на базу не подают лишь в тех случаях, когда эмиттерный переход транзистора используют для детектирования высокочастотного модулированного сигнала.

Обязательно ли для подачи на базу начального напряжения смещения нужен специальный элемент или батарея? Нет, конечно. Для этой цели обычно используют напряжение коллекторной батареи, соединяя базу с этим источником питания через резистор. Сопротивление такого резистора чаше подбирают опытным путем, так как оно зависит от свойств данного транзистора.

В начале этой части беседы я сказал, что биполярный транзистор можно представить себе как два включенных встречно плоскостных диода, совмещенных в одной пластинке полупроводника и имеющих один общий катод, роль которого выполняет база транзистора. В этом нетрудно убедиться на опытах, Для которых тебе потребуется любой бывший в употреблении, но не испорченный германиевый низкочастотный транзистор структуры p-n-p, например МП39 или подобные ему транзисторы МП40 - МП42. Между коллектором и базой транзистора включи последовательно соединенные батарею 3336Л и лампочку от карманного фонаря, рассчитанную на напряжение 2,5 В и ток 0,075 или 0,15 А. Если плюс батареи окажется соединенным (через лампочку) с коллектором, а минус - с базой (рис. 94, а), то лампочка будет гореть. При другой полярности включения батареи (рис. 94,б) лампочка гореть не должна.

Рис. 94. Опыты с транзистором.

Как объяснить эти явления? Сначала на коллекторный p-n переход ты подавал прямое, т. е. пропускное напряжение. В этом случае коллекторный переход открыт, его сопротивление мало и через него течет прямой ток коллектора I к. Значение этого тока в данном случае определяется в основном сопротивлением нити лампочки и внутренним сопротивлением батареи. При втором включении батареи ее напряжение подавалось на коллекторный переход в обратном, непропускном направлении. В этом случае переход закрыт, его сопротивление велико и через него течет лишь небольшой обратный ток коллектора. У исправного маломощного низкочастотного транзистора обратный ток коллектора I КБО не превышает 30 мкА. Такой ток, естественно, не мог накалить нить лампочки, поэтому она и не горела.

Проведи аналогичный опыт с эмиттерным переходом. Результат будет таким же: при обратном напряжении переход будет закрыт - лампочка не горит, а при прямом напряжении он будет открыт - лампочка горит.

Следующий опыт, иллюстрирующий один из режимов работы транзистора, проводи по схеме, показанной на рис. 95, а. Между эмиттером и коллектором того же транзистора включи последовательно соединенные батарею 3336Л и лампочку накаливания. Положительный полюс батареи должен соединяться с эмиттером, а отрицательный - с коллектором (через нить накала лампочки). Горит лампочка? Нет, не горит. Соедини проволочной перемычкой базу с эмиттером, как показано на схеме штриховой линией. Лампочка, включенная в коллекторную цепь транзистора, тоже не будет гореть. Удали перемычку и вместо нее подключи к этим электродам последовательно соединенные резистор сопротивлением 200 - 300 Ом и один гальванический элемент Э б, например типа 332, но так, чтобы минус элемента был на базе, а плюс - на эмиттере. Теперь лампочка должна гореть. Поменяй местами полярность подключения элемента к этим электродам транзистора. В этом случае лампочка гореть не будет. Повтори несколько раз этот опыт и ты убедишься в том, что лампочка в коллекторной цепи будет гореть только тогда, когда на базе транзистора относительно эмиттера действует отрицательное напряжение.

Рис. 95. Опыты, иллюстрирующие работу транзистора в режиме переключения (а) и в режиме усиления (б).

Разберемся в этих опытах. В первом из них, когда ты, соединив перемычкой базу с эмиттером, замкнул накоротко эмиттерный переход, транзистор стал просто диодом, на который подавалось обратное, закрывающее транзистор напряжение. Через транзистор шел лишь незначительный обратный ток коллекторного перехода, который не мог накалить нить лампочки. В это время транзистор находился в закрытом состоянии. Затем, удалив перемычку, ты восстановил эмиттерный переход. Первым включением элемента между базой и эмиттером ты подал па эмиттерный переход прямое напряжение. Эмиттерный переход открылся, через него пошел прямой ток, который открыл второй переход транзистора - коллекторный. Транзистор оказался открытым и по цепи эмиттер - база - коллектор пошел ток транзистора, который во много раз больше тока цепи эмиттер - база. Он-то и накалил нить лампочки. Когда же ты изменил полярность включения элемента на обратную, то его напряжение закрыло эмиттерный переход, а вместе с тем закрылся и коллекторный переход. При этом ток транзистора почти прекратился (шел только обратный ток коллектора) и лампочка не горела.

В этих опытах транзистор был в одном из двух состояний: открытом или закрытом. Переключение транзистора из одного состояния в другое происходило под действием напряжения на базе UБ. Такой режим работы транзистора, проиллюстрированный графиками на рис. 95, а, называют режимом переключения или, что то же самое, ключевым режимом. Такой режим работы транзисторов используют в основном в аппаратуре электронной автоматики.

Какова в этих опытах роль резистора R б? В принципе этого резистора может и не быть. Я же рекомендовал включить его исключительно для того, чтобы ограничить ток в базовой цепи. Иначе через эмиттерный переход пойдет слишком большой прямой ток, в результате чего может произойти тепловой пробой перехода и транзистор выйдет из строя.

Если бы при проведении этих опытов в базовую и коллекторную цепи были включены измерительные приборы, то при закрытом транзисторе токов в его цепях почти не было бы. При открытом же транзисторе ток базы I Б был бы не более 2 - 3 мА, а ток коллектора I К составлял 60 - 75 мА. Это означает, что транзистор может быть усилителем тока.

В приемниках и усилителях звуковой частоты транзисторы работают в режиме усиления. Этот режим отличается от режима переключения тем, что, используя малые токи в базовой цепи, мы можем управлять значительно большими токами в коллекторной цепи транзистора.

Иллюстрировать работу транзистора в режиме усиления можно таким опытом (рис. 95, б). В коллекторную цепь транзистора Т включи электромагнитный телефон Тф 2 между базой и минусом источника питания Б - резистор R б сопротивлением 200 - 250 кОм. Второй телефон Тф 1 включи между базой и эмиттером через конденсатор связи С св емкостью 0,1 - 0,5 мкФ. У тебя получится простейший усилитель, который может выполнять, например, роль одностороннего телефонного аппарата. Если твой приятель будет негромко говорить перед телефоном, включенным на вход усилителя, его разговор ты будешь слышать в телефонах, включенных на выходе усилителя.

Какова роль резистора R б в этом усилителе? Через него на базу транзистора от батареи питания Б подается небольшое начальное напряжение смещения, открывающее транзистор и тем самым обеспечивающее ему работу в режиме усиления. На вход усилителя вместо телефона Тф 1 можно включить звукосниматель и проиграть грампластинку. Тогда в телефонах Тф2 будут хорошо слышны звуки мелодии или голос певца, записанные на грампластинку.

В этом опыте на вход усилителя подавалось переменное напряжение звуковой частоты, источником которого был телефон, преобразующий, как микрофон, звуковые колебания в электрические, или звукосниматель, преобразующий механические колебания его иглы в электрические колебания. Это напряжение создавало в цепи эмиттер - база слабый переменный ток, управляющий значительно большим током в коллекторной цепи: при отрицательных полупериодах на базе коллекторный ток увеличивался, а при положительных - уменьшался (см. графики на рис. 95, б). Происходило усиление сигнала, а усиленный транзистором сигнал преобразовывался телефоном, включенным в цепь коллектора, в звуковые колебания. Транзистор работал в режиме усиления.

Аналогичные опыты ты можешь провести и с транзистором структуры n-p-n, например типа МП35. В этом случае надо только изменить полярность включения источника питания транзистора: с эмиттером должен соединяться минус, а с коллектором (через телефон) - плюс батареи.

Коротко об электрических параметрах биполярных транзисторов. Качество и усилительные свойства биполярных транзисторов оценивают по нескольким параметрам, которые измеряют с помощью специальных приборов. Тебя же, с практической точки зрения, в первую очередь должны интересовать три основных параметра: обратный ток коллектора I КБО статический коэффициент передачи тока h 21Э (читают так: аш два один э) и граничная частота коэффициента передачи тока гр.

Обратный ток коллектора I КБО - это неуправляемый ток через коллекторный p-n переход, создающийся неосновными носителями тока транзистора. Параметр I КБО характеризует качество транзистора: чем он меньше, тем выше качество транзистора. У маломощных низкочастотных транзисторов, например типов МП39 - МП42, I КБО не должен превышать 30 мкА, а у маломощных высокочастотных транзисторов - не более 5 мкА. Транзисторы с большими значениями I КБО в работе неустойчивы.

Статический коэффициент передачи тока h 21Э характеризует усилительные свойства транзистора. Статическим его называют потому, что этот параметр измеряют при неизменных напряжениях на его электродах и неизменных токах в его цепях. Большая (заглавная) буква «Э» в этом выражении указывает на то, что при измерении транзистор включают по схеме с общим эмиттером (о схемах включения транзистора я расскажу в следующей беседе). Коэффициент h 21Э характеризуется отношением постоянного тока коллектора к постоянному току базы при заданных постоянном обратном напряжении коллектор - эмиттер и токе эмиттера. Чем больше численное значение коэффициента h 21Э, тем большее усиление сигнала может обеспечить данный транзистор .

Граничная частота коэффициента передачи тока гр, выраженная в килогерцах или мегагерцах, позволяет судить о возможности использования транзистора для усиления колебаний тех или иных частот. Граничная частота транзисторов МП39, например, 500 кГц, а транзисторов П401 - П403 - больше 30 МГц. Практически транзисторы используют для усиления частот значительно меньше граничных, так как с повышением частоты коэффициент передачи тока h 21Э транзистора уменьшается.

В практической работе надо учитывать и такие параметры, как максимально допустимое напряжение коллектор - эмиттер, максимально допустимый ток коллектора, а также максимально допустимую рассеиваемую мощность коллектора Транзистора - мощность, превращающуюся внутри транзистора в тепло.

Основные сведения о маломощных транзисторах массового применения ты найдешь в прилож. 4.
