Выбор узо для квартиры. Электрики рекомендуют ставить узо в обязательном порядке. Сколько и каких УЗО нужно для вашей квартиры или дома

Об основных опасностях электричества знают, наверное, все. Сюда относятся и различные замыкания, токи утечки, и перегрузки. Всё это может привести к негативным «и часто непоправимым» последствиям. Для того, чтобы предотвратить их, на автоматы в щитах устанавливаются устройства защитного отключения. Впрочем, для нормального функционирования системы для начала нужно знать, как выбрать УЗО правильно, то есть, именно для Ваших автоматов. Об этом и другом — далее.

Чем может обернуться неправильный выбор

Если Вы приобрели первое попавшееся устройство, скорее всего, оно может не функционировать должным образом. А вот чем это может обернуться:

• устройство может отключать электричество во время незначительных утечек, которые не опасны для системы, но зато могут случаться часто;
• если сделать неправильный выбор в другую сторону, УЗО не сработает во время серьёзной утечки, из-за чего можно получить удар током;
• можно приобрести устройство и положить его на полку, так как во многих домах можно встретить алюминиевую проводку, а многих нынешние модели предназначены для медной.

Как же УЗО спасает нас и наши приборы? На самом деле всё просто. Под корпусом прячутся три катушки. Одна из них подключена к фазе, вторая — к нулевому проводнику. Протекая по катушкам, токи генерируют магнитные поля. Поскольку их силовые линии противоположно направлены, то в обычной ситуации они уничтожаются друг другом. Ели же ток хоть в фазе, хоть в нуле будет сильнее, получается остаточное поле, из-за которого появляется ток в следующей, третьей катушке. И тогда устройство отключает дом от электричества.

Как же правильно подобрать устройство для своего щита? Здесь нужно учитывать множество критериев. Если откинуть хотя бы один из них «особенно если он важный», можно получить вышеописанные последствия. На что же нужно обращать внимание? Сейчас мы об этом и расскажем.

Номинальный ток нагрузки

Любой автомат и УЗО рассчитаны на определённый номинальный ток. Выбирать по этому критерию устройство несложно: нужно просто посмотреть значение на автомате и подобрать защиту с большим. Так, для автомата на 16 А нужно УЗО на 25 А. Устанавливать оба аппарата с одним и тем же значением не стоит: в этом случае отключение произойдёт не сразу, а за это время может произойти что угодно.

Дифференциальный ток

Вот здесь нужно ненадолго вернуться к предыдущему пункту. Дело в том, что если установить на большой номинальный ток устройство с большей чувствительностью, оно может часто срабатывать. Но здесь есть одно «но». Дело в том, что для дома нельзя выбирать УЗО с уставкой тока утечки больше, чем 30 мА, поскольку большее напряжение может нанести вред здоровью.

Поэтому дифференциальный показатель должен быть больше номинального только в том случае, если он не превышает 30 мА. Для ванных комнат значение должно быть не больше 10 мА, поскольку здесь присутствует высокая влажность.

А как же устройства с большим значением, спросите Вы. Дело в том, что они предназначены не только для защиты человека и бытовых приборов. Если уставка выше, чем 30 мА «например, 100», то такие аппараты предназначаются для предотвращения возникновения пожаров из-за утечки «например, на производстве».

Тип защитного устройства

Как выбрать УЗО и автомат по мощности, мы разобрались. Теперь узнаем, как изделия разделяются по типу. Правда, он также разделяется на два подвида по двум признакам. Один из них — разновидность тока утечки. По нему УЗО бывают:

• для переменного тока «тип «АС». Такие устройства стоят дешевле всего. Раньше их можно было выбирать бытовым потребителям, но сегодня лучше не обращать внимания на такое изделие, поскольку многие приборы «например, стиральная машина или компьютер» переменный ток не используют;
• для переменного и постоянно пульсирующего токов «тип «А». Это УЗО подходят для домов и квартир как нельзя лучше. Да, они дороже предыдущих, но уже не бесполезны;
• для переменного, постоянно пульсирующего и выпрямленного токов «тип «В». Его тоже можно использовать дома, только незачем: выпрямленный ток в квартирах не используется, то есть, от его утечки защищать не нужно, а стоимость такой защиты выльется в кругленькую сумму. Этот вид устанавливается, опять-таки, на производстве, где используются все виды токов.

С первым признаком закончили. Перейдём ко второму — времени срабатывания. Как правило, для квартир выбирают обычные УЗО, которые отключают домашнюю сеть через 20-40 мс. Кроме них есть ещё два типа с отложенным отключением:

• тип «S». Срабатывает через 150-500 мс, используется на вводе;
• тип «G». «Выключает» дом через 60-80 мс, ставится на отдельный прибор.

Зачем нужно такое УЗО? Ведь за это время можно получить удар током! Дело в том, что обычное устройство может выйти из строя и не сработать вовсе. Поэтому их ставят на определённую группу автоматов. Если они не срабатывают, через какое-то время «входит в игру» обычное.

Эта особенность тоже является важной. Более того, здесь легко обмануться, выбрав то, что кажется лучшим. Впрочем, если знать нюансы, здесь нет ничего сложного.

Итак, по конструкции УЗО бывают:

• электромеханические. В их состав входят только дифференциальный трансформатор и реле, отключающее устройство;
• электронные. Здесь есть ещё и усилитель, увеличивающий мощность тока в той самой третьей катушке. Дело в том, что для отключения нужно просто наличие лишнего напряжения. Если ток возникает слабый, трансформатор может не сработать, поэтому нужно ставить более мощный тип. С усилителем можно использовать более простой трансформатор, что, естественно выгоднее. Поэтому электронные УЗО стоят дешевле, а также отличаются компактностью.

Вот тут многие начинают думать, что второе устройство лучше, и стоит выбирать именно его. И ошибаются. Почему? Дело в том, что усилитель тоже требует питания, поэтому он подключён к обслуживаемой цепи. А теперь представьте, что где-то выше защиты оборвался ноль. Розетки не работают, электронное УЗО — тоже: усилитель не получает питания, трансформатор не может сработать из-за малого напряжения в катушке. Если пользователь видит оголённый провод, он может до него дотронуться. А ведь фаза-то целая, так что, будьте уверены, Вас ударит током.

Можете даже не трогать проводов, ведь под напряжением может быть какой-нибудь корпус. А вот электромеханическое УЗО в такой ситуации сработает, ведь здесь трансформатор подобран правильно, поскольку увеличивать мощность здесь нечему. Поэтому, если есть лишние деньги и место в щитке, лучше выбрать именно его.

Как же выбрать защитное устройство владельцам частных домов? Здесь принципы те же, только есть несколько дополнительных. Во-первых, в квартиру проводится только одна фаза, а в частный дом можно кинуть и три. В таком случае нужно выбирать трёхфазную модель. Кроме того, здесь может быть больше розеток и приборов, и ставить УЗО на каждый из них не рекомендуется, поскольку для этого нужно много места в щите. Можно просто поставить одну штуку на несколько автоматов, только здесь следует рассчитывать мощность на всю группу, что делается уже по-другому. Единственное, что на вводе должно стоять устройство на 100 мА «по крайней мере, не меньше», тип — как было сказано – «S».

УЗО или дифференциальный автомат: что выбрать

Сначала давайте скажем, что такое дифавтомат. По сути, это — автомат плюс УЗО, просто в одном корпусе. Что из них лучше? Однозначного ответа здесь нет. По разным показателям выигрывает то одно, то другое устройство. Рассмотрим их поближе:

• схема подключения: в ДА «или АВДТ» она проще;
• поиск причины отключения. Здесь выигрывает УЗО, поскольку оно отключается при утечке тока, а автомат — при замыкании или перезагрузке линии. ДА отключается во всех случаях;
• место в щите. Допустим, каждый автомат защищён УЗО. Первый из них занимает одно место, защита — два. То есть, для одной розетки нам нужно три места. ДА занимает только два места, сочетая при этом функции двух этих объектов. Таким образом можно сэкономить немного места;
• стоимость ремонтных работ. При выходе из строя устройство нужно менять. Отдельно заменить автомат или УЗО дешевле, а они могут выйти из строя по отдельности по разным причинам. Но все они могут сделать негодным ДА, поскольку он — два в одном;
• ценовой вопрос. Для многих этот вопрос может быть решающим. Так вот, при подключении одиночного потребителя УЗО и автомат вместе взятые обойдутся дешевле, чем ДА. При подключении группы потребителей дуэт автомата и защиты выйдет дороже, но только при условии, что на каждый из них ставится отдельное устройство. Как правило же, делается так: автоматы разбиваются на группы потребителей «розетки в комнате, освещение и т.д.», и на каждую из них ставится один УЗО «мы об этом уже говорили».

Тогда выходит дешевле, чем покупать ДА на каждого потребителя.

К выбору УЗО нужно подходить ответственно, так как оно стоит немалых денег и нужно, чтобы оно в критический момент смогло защитить человека от поражения электрическим током. Поэтому перед тем как идти в магазин нужно все узнать про УЗО, правильно составить схему своего распределительного щита и только потом можно смело бежать за УЗО и в придачу дать пару советов продавцу-консультанту о выборе УЗО.

Для начала вы можете познакомиться с этим устройством поближе. Это узнать что такое УЗО и какие бывают типы УЗО . Также вам обязательно пригодятся схемы подключения УЗО . Если вы это все знаете, то идем дальше и выбираем УЗО в свой распределительный щиток .

На первом этапе нужно определиться со своим бюджетом, который вы можете выделить на это дело. Если вам нужно одно защитное устройство, то берите качественное и надежное устройство, таких производителей, как ABB, Legrand и Schneider Electric. Тут вы отдадите 1500-2000 рублей. Если у вас несколько отходящих линий, и вы хотите на каждую поставить по УЗО, то тогда за качество придется хорошо заплатить. Если не располагаете большим бюджетом, то можно выбрать модели производителей ИЭК или EKF, хотя немного потеряете в надежности и качестве. Они стоят 500-700 рублей. С производителем разобрались, идем дальше…

На фото выше я подробно расписал все необходимые надписи на корпусе, на которые нужно обращать внимание при выборе устройства защитного отключения.

Далее определяемся с величиной тока утечки дифференциального тока. Для защиты людей нужно использовать УЗО с величиной тока утечки 10мА или 30мА. Такой ток не сможет причинить человеку большого вреда. Если в группу розеток, которые защищает одно устройство защитного отключения, вы хотите подключать несколько электроприборов, то сразу выбирайте устройство с током утечки 30мА. Тут УЗО на 10мА может ложно срабатывать из-за естественных утечек в электрооборудовании, от которых никуда не деться. УЗО на 30мА можно ставить на каждую отходящую линию.

Если вы хотите в щитке установить входное УЗО, то для соблюдения селективности нужно выбирать его с током утечки 100мА. Иначе при возникновении неисправности в какой-то линии у вас будет срабатывать групповое и входное УЗО. Еще добиться селективности можно с помощью устройств защитного отключения типов «S» или «G». Они разделяются по времени задержки на срабатывание. Обычное УЗО срабатывает через 0,02-0,03 секунды, типа» «G» через 0,06-0,08 секунд и типа «S» через 0,15-0,5 секунд.

Теперь нужно определиться с величиной номинального тока УЗО. Так как наше устройство используется в паре с автоматическим выключателем (об этом я подробно рассказывал в статье типы УЗО), то смотрим на номинал автомата. Читайте: как правильно рассчитать номинал автоматического выключателя? . УЗО выбираем с током на одну ступень выше тока автомата. Для чего это необходимо? Например, если автомат стоит на 16А, то УЗО ставим на 20А. Почему так? Если вы посмотрите время-токовые характеристики автоматических выключателей , то увидите, что автомату нужно какое-то время, чтобы в нем сработал тепловой расцепитель при возникновении перегрузки. Это означает, что через автомат от нескольких секунд до нескольких минут может протекать повышенный ток. Он же будет протекать и через ваше защитное устройство. Соответственно, что все это время контакты и механизмы УЗО будут подвергаться воздействию тока, на который они не рассчитаны. Так оно начнет греться и со временем могут произойти плачевные последствия, хорошо, если просто сгорит УЗО и не более.

Также обращайте внимание на типы УЗО по роду утечки тока. Выбирайте тип «АС». Он указывается на корпусе самого устройства знаком «~». Такое УЗО срабатывает от утечек переменного тока, что нам и нужно. Типы «А» и «В» более дорогие, редкие в продаже и помимо утечки переменного тока реагируют еще на утечки постоянного тока.

Далее если сеть в доме однофазная, то берите двухполюсное УЗО (2Р). Оно дешевле 4-х полюсного и занимает меньше места, всего 2 модуля. Если в дом приходит 380В, то входное УЗО уже нужно 4-х полюсное (4Р), а на каждую отходящую однофазную линию можно уже ставить 2-х полюсные.

Если все равно остались вопросы в выборе УЗО, то задавайте их в комментариях.

Улыбнемся:

Для чего предназначена бороздка, разделяющая таблетку на две половинки?
- Если электрик болен и не может глотать, таблетку вставляют в попу и закручивают отверткой.

Перед тем как выбрать УЗО (устройство защитного отключения), необходимо определиться с его назначением. В случае возникновения аварийной ситуации, задача этого коммутационного аппарата – своевременное включение или отключение тока. При правильной установке и надлежащей эксплуатации, УЗО защищает пользователя от поражения электричеством и предотвращает возгорание изоляции.

УЗО - это устройство защитного отключения. Такие приборы предназначены для отключения подачи питания . Последнее может произойти, если прикоснуться к оголенному проводу, если ребенок случайно засунул в розетку что-то металлическое, а также в результате повреждения изоляции проводов.

Для того чтобы защитить себя и свое жилье необходимо правильно выбрать устройство защитного отключения. Для начала разберемся, какие типы защитных аппаратов бывают.

Принципы срабатывания УЗО

Все УЗО делятся на два типа по принципу срабатывания: .

Электромеханические аппараты не зависят от напряжения, их источником является дифференциальный ток (ток утечки), который образуется в линии повреждения.

Электронные наоборот зависят от напряжения сети и чтобы выполнить отключение, поврежденной цепи, аппарату необходим внешний источник. Именно по этой причине электронные УЗО не пользуются большой популярностью, несмотря на то, что цена их значительно ниже, чем на электромеханические.

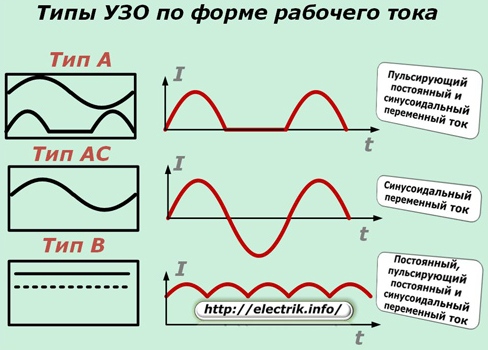

Типы УЗО

Существует три типа защитного аппарата: АС, А, В. Каждый из этих типов отключается от разного вида утечек тока, одни отключают переменный ток, другие и переменный и пульсирующий.

Защитные устройства типа АС реагируют только на переменный ток. Примеры приборов с таким видом тока: освещение, теплый пол, мелкая бытовая техника и др. Определить УЗО такого типа можно надписью АС на панели аппарата или специальным значком.

Защитные устройства типа А могут реагировать как на переменный, так и на пульсирующий ток. Примеры приборов с пульсирующим током: крупная бытовая техника, компьютеры, все приборы, которые имеют электронное управление. Обозначение УЗО такого типа либо двумя буквами АС, либо специальным значком.

Защитные устройства типа В применяются исключительно в промышленности, поэтому рассматривать их для домашнего использования не стоит.

Прежде чем приступить к покупке УЗО, вам необходимо узнать его технические параметры. Выбирать устройства защитного отключения стоит по нескольким критериям: зависимость от напряжения (электронный или электромеханический), способ установки, номинальный ток, число полюсов.

Номинальный ток

Номинальный ток - это показатель, который влияет на возникновение короткого замыкания. Эта характеристическая единица определяет надежность и прочность устройства, качество его работы.

Выбор УЗО с тем или иным номинальным током, зависит от величины нагрузки. Номинальный ток выбирается из стандартного ряда: 6, 16, 25, 40, 63, 80, 100, 125 ампер. Значение этого технического показателя определяется сечением используемых проводников и их силовых контактов (эти значения указаны на передней панели аппарата).

Многие специалисты по электромонтажным работам рекомендуют выбирать прибор с номинальным током на ступень выше, т.к. такой показатель обеспечит надежность использования УЗО и увеличит его срок службы.

Пример: у вас стоит автомат на 40А, выбрать защитное устройство стоит 63А.

Число полюсов

Для трехфазной сети необходимо УЗО с четырьмя полюсами. Такое устройство обеспечивает защиту однофазной сети или отдельных приборов, которые имеют трехфазную сеть. Обязательно в комплексе с таким УЗО устанавливается четырехполюсной автомат.

Для однофазной сети устанавливаются двухполюсные устройства.

Способ установки

В отличии от стационарных устройств, приборы переносного типа имеют небольшой размер (чуть больше розетки), значительно дешевле, устанавливаются в пределах помещения и рассчитаны для защиты отдельного прибора.

Обзор производителей

Ниже мы приведем список известных отечественных и зарубежных производителей, которые, по мнению электриков, являются самыми долговечными и надежными.

ABB - шведско-щвейцарская компания, которая занимает лидирующую позицию на рынке электроприборов. По мнению специалистов УЗО этого производителя самые качественные и безопасные. Заплатить за такую продукцию придется больше, чем за отечественную.

Legrand - французская компания, которая не уступает ABB. Продукция этой фирмы также отличается высоким качеством и немаленькой ценой. Если выбирать между ABB и Legrand, то разницы никакой.

Schneider Electric - французская фирма, которая заняла лидирующую позицию на российском рынке и пользуется популярностью у многих электриков.

Siemens - компания специализируется на выпуске приборов для бытового использования. Качество чуть ниже, чем у вышепредставленных конкурентов, но все же устройства этого производителя тоже пользуются большой популярностью.

Moeller - УЗО немецкого производства, которые отвечают всем стандартам качества и также пользуются популярностью в России.

IEK - приборы российского производителя по низкой цене.

Контактор - одна из лучших отечественных фирм. Завод принадлежит французской компании Legrand, а значит для производства используются те же качественные материалы, что и у известного бренда. Цена на такие УЗО примерно такая же как у Легранд.

DEKraft - российская компания, которая внедрилась на рынок совсем недавно. Низкая стоимость оправдывает невысокое качество, при этом такие приборы часто используются в строительстве промышленных объектов.

стоит помнить, что в подключении аппарата проводник заземления не нужен;

питание УЗО подключается только к верхним клеммам;

нейтраль питания подсоединяется к разъему, обозначенному символом «N»;

наибольшее значение возможного тока должно равняться или превышать значения тока атоматов;

после установки обязательно нужно проверить работу устройства защитного отключения.

Окончательный выбор УЗО будет зависеть от того, сколько приборов бытового использования у вас установлено. Так, для жилых помещений, рекомендуется применять УЗО типа А. Также рекомендуется устанавливать приборы защиты в групповых сетях, УЗО должно обеспечивать надежную работу цепи нагрузки с учетом перегрузок.

Выбрать зарубежного или отечественного производителя, решать только вам. Отечественные значительно дешевле, но не забывайте, что УЗО отвечает за безопасность вашего жилья. Ну а чтобы не ошибиться с выбором и быть уверенным в защите, лучше доверить выбор устройства опытному специалисту.

Александр Морошкин

Теперь пришло время закрепить полученную информацию на конкретном примере.

В жилых квартирах и домах желательно использовать устройства защитного отключения, установленные в два уровня:

1 уровень. На вводе в квартиру сразу после вводного автоматического выключателя желательно установить противопожарное УЗО на 100 или 300 мА (для защиты от возможного возгорания при повреждении и естественном старении изоляции).

2 уровень. Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельное УЗО на каждую группу потребителей. Для этих целей применяются УЗО с уставкой по току утечки 10 и 30мА.

Итак, давайте рассмотрим вопрос выбора и расчета УЗО на конкретном примере.

Предположим, что у нас имеется жилой дом, в котором электропроводка проводка разделена на следующие группы потребителей:

— на вводе установлен двухполюсный автомат С32. Дом новый, ввод выполнен кабелем 3х6 мм2, трансформаторная подстанция находится в нескольких кварталах.

— стиральная машина: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 1850 Вт;

— кондиционер: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 1800 Вт;

— розетки кухни: автомат С16, кабель 3х2,5 мм2 длиной 8м, мощность 3000 Вт;

— розетки комнаты 1: автомат С16, кабель 3х2,5 мм2 длиной 9м, мощность 2000 Вт;

— розетки комнаты 2: автомат С16, кабель 3х2,5 мм2 длиной 12м, мощность 2000 Вт;

— освещение: автомат В10, кабель 3х1,5 мм2 длиной 19м, мощность 900 Вт;

Давайте дополним имеющуюся схему электропроводки жилого дома устройствами защитного отключения.

Начнем расчет со стиральной машины, она выполнена отдельной и работает во влажной среде.

Как мы помним, приблизительное значение тока утечки в электроустановке, который складывается из тока утечки в электроприемнике и тока утечки в сети, можно рассчитать по формуле:

IΔ= IΔэп + IΔсети =0,4 Iрасч+0,01Lпровода, где

IΔэп — ток утечки электроприемника, мА;

IΔсети — ток утечки сети, мА;

Iрасч — расчетный ток нагрузки в цепи (расчет в разделе по АВ), А;

Lпровода — длина фазного проводника, м.

IΔ=0,4х1850/220+0,01х8=3,45 мА.

Ток должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:

IΔn > = 3 IΔ.

3 IΔ=3х3,45=10,35 мА.

Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем случае расчетное значение уставки УЗО получилось практически равным 10 мА, поэтому для стиральной машины выбираем УЗО с номинальным дифференциальным отключающим током 10 мА.

УЗО с уставкой по дифференциальному току 10 мА обычно выпускаются на номинальный ток не более 16 А, поэтому выбираем номинальный ток УЗО равным номиналу автомата, т.е. 16А.

Поскольку электропроводка однофазная, УЗО выбираем двухполюсное; тип А, электромеханическое, с номинальным условным током короткого замыкания Inc=6000 А.

Если позволяют средства и есть возможность установки электрощита на большое количество модулей, тогда желательно устанавливать отдельное УЗО на каждую группу потребителей. Для них использовать УЗО с уставкой по дифференциальному току 30 мА.

По той же формуле, что мы рассчитывали для стиральной машины, можно провести расчет суммарного тока утечки для каждой группы, чтобы проверить, не будет ли он превышать одной трети от уставки УЗО. Т.е. трети от 30 мА – это 10мА. Если по расчету превышает, тогда, возможно, придется разделить группу на две.

На практике часто поступают иначе. Все приборы в электросети квартиры одновременно не подключаются, поскольку общая мощность ограничена вводным . В нашем примере 32А для провода сечением 6 мм2 — это 7 кВт. Квартира небольшая – 2 комнаты. Поэтому для оставшихся групп, кроме стиральной машины, можно попробовать установить одно общее УЗО с уставкой по дифференциальному току 30 мА.

Номинальный ток УЗО выбрать на ступень больше номинала вводного автомата, т.е. 40 А. Поскольку сумма номиналов автоматов по группам превышает номинал вводного автомата.

Если УЗО будет срабатывать, тогда для оставшихся групп потребителей вместо одного УЗО на 30 мА, установить два на 30 мА. Например, объединить розетки кухни и освещение под одним УЗО, а розетки двух комнат и кондиционер – под другим. Возможно, группу освещения вывести из-под защиты УЗО.

Этого обычно бывает достаточно для нормального функционирования УЗО. Недостаток такой схемы, что в случае срабатывания УЗО, обесточиваются все группы, которые оно защищает, и усложняется поиск неисправности, приведшей к отключению УЗО.

После вводного автомата можно установить противопожарное УЗО с уставкой по дифференциальному току 100 мА и номинальным током 40 А.

Селективность по номинальному отключающему дифференциальному току будет соблюдена, поскольку 100 мА более чем в три раза больше, чем 30 мА (УЗО 2-го уровня, установленных в группах). Для обеспечения селективности по времени, необходимо использовать вводное УЗО типа S.

Поскольку электропроводка однофазная, все УЗО выбираем двухполюсные. Групповые УЗО 2-го уровня выбираем с номинальным условным током короткого замыкания Inc=6000 А, электромеханические, типа А.

Для вводного УЗО номинальный условный ток короткого замыкания Inc выбираем 10000 А, поскольку дом новый, рядом ТП, при аварии возможны большие значения токов короткого замыкания.

Выбираем все УЗО одой марки, для примера АВВ.

В результате расчетов у нас получилась следующая схема:

— первый вариант, если используются два групповых УЗО;

— второй вариант, если используются три групповых УЗО.

Смотрите подробное пошаговое видео Как выбрать УЗО. Пример расчета:
