В моделях idef0 стрелки механизма исполнения представляют. Методология функционального моделирования idef0. Пример реализации методологии IDEF0 на конкретной модели

В составе модели должна присутствовать контекстная диаграмма A-0, которая содержит только один блок. Номер единственного блока на контекстной диаграмме A-0 должен быть 0.
Блоки на диаграмме должны располагаться по диагонали – от левого верхнего угла диаграммы до правого нижнего в порядке присвоенных номеров. Блоки на диаграмме, расположенные вверху слева «доминируют» над блоками, расположенными внизу справа. «Доминирование» понимается как влияние, которое блок оказывает на другие блоки диаграммы. Расположение блоков на листе диаграммы отражает авторское понимание доминирования. Таким образом, топология диаграммы показывает, какие функции оказывают большее влияние на остальные.
Неконтекстные диаграммы должны содержать не менее трех и не более шести блоков. Эти ограничения поддерживают сложность диаграмм на уровне, доступном для чтения, понимания и использования. Диаграммы с количеством блоков менее трех вызывают серьезные сомнения в необходимости декомпозиции родительской функции. Диаграммы с количеством блоков более шести сложны для восприятия читателями и вызывают у автора трудности при внесении в нее всех необходимых графических объектов и меток.
Каждый блок неконтекстной диаграммы получает номер, помещаемый в правом нижнем углу; порядок нумерации — от верхнего левого к нижнему правому блоку (номера от 1 до 6).
Каждый блок, подвергнутый декомпозиции, должен иметь ссылку на дочернюю диаграмму; ссылка (например, узловой номер, C-номер или номер страницы) помещается под правым нижним углом блока.
Имена блоков (выполняемых функций) и метки стрелок должны быть уникальными. Если метки стрелок совпадают, это значит, что стрелки отображают тождественные данные.
При наличии стрелок со сложной топологией целесообразно повторить метку для удобства ее идентификации.
Следует обеспечить максимальное расстояние между блоками и поворотами стрелок, а также между блоками и пересечениями стрелок для облегчения чтения диаграммы. Одновременно уменьшается вероятность перепутать две разные стрелки.
Блоки всегда должны иметь хотя бы одну управляющую и одну выходную стрелку, но могут не иметь входных стрелок.
Если одни и те же данные служат и для управления, и для входа, вычерчивается только стрелка управления. Этим подчеркивается управляющий характер данных и уменьшается сложность диаграммы.
Максимально увеличенное расстояние между параллельными стрелками облегчает размещения меток, их чтение и позволяет проследить пути стрелок
Стрелки связываются (сливаются), если они представляют сходные
данные и их источник не указан на диаграмме (рис. 2)
Рисунок 2 — Стрелки связываются

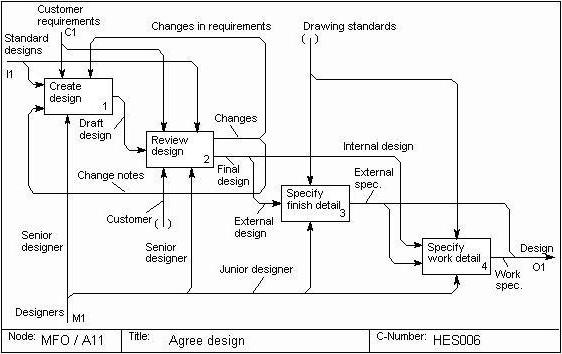

Обратные связи по управлению должны быть показаны как «вверх и над»
(рис.3, а):
Рисунок 3 — Обратные связи
Обратные связи по входу должны быть показаны как «вниз и под» (рис. 3, б). Так же показываются обратные связи посредством механизма. Таким образом обеспечивается показ обратной связи при минимальном числе линий и пересечений.
Циклические обратные связи для одного и того же блока изображаются только для того, чтобы их выделить. Обычно обратную связь изображают на диаграмме, декомпозирующей блок. Однако иногда требуется выделить повторно используемые объекты (рис. 4)
Рисунок 4 — Циклические обратные связи
Стрелки объединяются, если они имеют общий источник или приемник, или они представляют связанные данные. Общее название лучше описывает суть данных. Следует минимизировать число стрелок, касающихся каждой стороны блока, если, конечно, природа данных не слишком разнородна (рис. 5)
Рисунок 5 — Стрелки объединяются
Если возможно, стрелки присоединяются к блокам в одной и той же позиции. Тогда соединение стрелок конкретного типа с блоками будет согласованным и чтение диаграммы упростится
Рисунок 6 — стрелки присоединяются к блокам в одной и той же позиции
При соединении большого числа блоков необходимо избегать необязательных пересечений стрелок. Следует минимизировать число петель и поворотов каждой стрелки
Блоки (функции) являются сопряженными через среду, если они имеют связи с источником, генерирующим данные, без конкретного определения отношения отдельной части данных к какому-либо блоку
Две или более функций являются сопряженными через запись, если они связаны с набором данных и не обязательно зависят от того, представлены ли все возможные интерфейсы как сопряжение через среду. Тип интерфейса, показанный на рисунке 10, предпочтителен, поскольку определяются отношения конкретных элементов данных к каждому блоку
Необходимо использовать (где это целесообразно) выразительные возможности ветвящихся стрелок

Одна картинка стоит тысячи слов

Народная мудрость

Зачастую в моей работе возникает необходимость не просто изучить и решить определенную проблему, но выявить ее местонахождение в общей модели работы компании. Мало понимать, что определенное подразделение работает неправильно, важно понимать, каким образом оно взаимодействует с другими. Иначе невозможно выявить все существующие проблемы и выбрать оптимальный метод решения поставленной задачи. А для этого требуется изучить работу компании и составить ее функциональную модель.

Конечно, в теории функциональная модель работы компании должна быть у руководителя, причем, не важно, идет речь об организации работы склада или об IT системе от лида до заявки. Но в реальности практически никогда ее не оказывается, а потому в процессе изучения и поиска решения поставленной клиентом задачи я также создаю функциональную модель работы компании или определенного процесса (функции) самостоятельно.

Несколько слов о преимуществах графики

Как известно, функциональные модели IDEF0 - это всегда графические схемы. У них есть свои особенности и правила составления. Об этом мы поговорим чуть-чуть позже. А сейчас я хотел бы привести пару примеров эффективности графики. Почему я делаю на этом акцент? Скорей всего, после моего утверждения о необходимости функциональной модели работы компании, очень многие подумали, что это все необязательно, можно и на словах пояснить как работает та или иная функция в компании. Вот об этом я и хочу поговорить.

И для начала сделаем небольшой экскурс в историю. Вернемся в далекий 1877 год, в период Русско-Турецкой войны. Именно тогда полиграфист Сытин впервые применил графику при описании военных действий. Сейчас для нас все это привычно, при описании любого сражения у каждого перед глазами возникают карты со стрелками, которые наглядно показывают ход сражения. А в те времена военные действия описывались словами. Для каждого боя - много-много слов. И понять в итоге, что же происходит, было очень сложно.

А потому идея Сытина была поистине революционной - он начал печатать литографические копии карт с обозначением укреплений и расположений воинских частей. Назывались эти карты “Для читателей газет. Пособие”. Идея оказалась настолько актуальной, что первый же тираж “Пособий” разошелся мгновенно. И потом такие приложения были очень востребованы. Причина очевидна. Графика помогала понять то, что при помощи одних слов разобрать было практически невозможно.

Аналогичный пример беспомощности словесных описаний я могу привести также из своей практики. Один из моих заказчиков очень просил взяться за внедрение ERP-системы для его компании. На вопрос, есть ли у них какое-то техническое задание, я получил ответ: “Да, есть. Но в нем 400 страниц”. При этом клиент очень жаловался, что мои коллеги, к которым он обращался ранее, либо отказывались от проекта вообще, либо называли явно завышенные цены. После того, как я увидел, что в техническом задании действительно 400 страниц, и состоит оно исключительно из текстового описания, я понял причины поведения разработчиков. Прочитать такой объем текста, вникнуть в него, разобраться во всех нюансах только для того, чтобы понять задачу и назвать цену - это и правда очень сложно.

Этому клиенту я предложил альтернативный вариант - описать все, что можно, графически в виде нотаций. Показал ему примеры моделирования. В итоге они сейчас переосмысливают свои пожелания и оформление технического задания.

Знаю я также много других примеров, когда графическое моделирование бизнес-процессов помогало в работе как моим коллегам, бизнес-консультантам и разработчикам, так и самим бизнесменам.

Почему это важно для моей работы

Моя работа всегда связана с внесением изменений в существующую систему. А для того, чтобы внести изменения и получить нужный результат, нужно изучить то, что существует уже сейчас. И не важно, что именно мы делаем – настраиваем или устанавливаем с нуля CRM-систему, создаем эффективную ERP-систему, занимаемся интеграцией различных систем для повышения автоматизации работы в целом. В любом случае, для начала, необходимо получить представление о существующей схеме работы, и только после этого можно предлагать какие-то изменения и продумывать варианты решения поставленной задачи.

После изучения существующего положения вещей я, как и любой другой сторонний специалист, создаю коммерческое предложение, в котором максимально подробно раскрываю мое видение текущей ситуации, а также действия, которые необходимо выполнить для решения поставленной задачи, и, конечно, ожидаемый результат.

Такие отчеты об обследовании работы получаются объемные, занимают не одну страницу, что с одной стороны, необходимо, а с другой – усложняет восприятие. Вначале я, как и многие, думал, что объемные отчеты - это хорошо, ведь человек платит за работу и нужно ему предоставить максимум подробной информации.

Типичные ошибки

Функциональное моделирование выполняют при помощи самых разных инструментов, в том числе, не предназначенных для моделирования. В последнем случае нет проверки на ошибки и ограничения стандарта. Желание повысить наглядность и отсутствие опыта при этом часто оканчиваются ошибками.

Использование различных цветов

Все элементы на диаграмме одинаково важны. При функциональном моделировании нет более или менее важных элементов. Исчезновение любого приведет к нарушению процесса и производственному браку.

Часто при моделировании на бумаге или в различных программах пользователи пытаются повысить наглядность за счет использования разных цветов. Это одна из самых распространенных ошибок. На самом деле, применение разноцветных стрелок и блоков только вносит дополнительную путаницу, а также искажает восприятие схемы.

Ваша модель должна читаться в черно-белом виде, без каких-то дополнительных цветовых решений. Такой подход одновременно помогает избежать недоразумений и дисциплинирует создателя модели, в результате читабельность и грамотность модели повышаются.

Слишком большое количество блоков

При составлении модели часто стараются отобразить на одном листе все нюансы работы компании со всеми подробностями. В результате получается очень большое количество блоков с большим количеством управляющих стрелок. Читабельность при этом теряется.

Оптимальный вариант – это детализация, достаточная для понимания вопроса, и не более того. Подробная детализация работы каждого подразделения или даже сотрудника может раскрываться при выборе подробного просмотра того или иного процесса. И создается такая структура только если это действительно нужно для работы или принятия решения.

Нарушение структуры при внесении корректировок

Внимательно следите за тем, чтобы не возникло путаницы или процессов без входящих, исходящих и других важных элементов. Например, если в приведенном выше примере, я посчитаю нужным сместить точку зрения на копирайтера, я удалю из схемы автора. И тогда управляющие элементы «опыт автора и сторонние источники», а также план публикации становятся ненужными. Ведь ими пользуется автор. Копирайтер работает с аудиофайлом. И если они останутся в общей схеме, то при детализации будут вести непонятно куда и вносить путаницу.

Аналогично, если я решу добавить какой-то блок, важно убедиться, чтобы он также имел все необходимые атрибуты. Здесь очень важна внимательность, так как при моделировании сложных бизнес-процессов изменения в одной части модели могут повлечь за собой изменения в другой. Их обязательно нужно внести.

Правила названия управляющих элементов и блоков

Важно запомнить простое правило: управляющие стрелки называют именами существительными, блоки – глаголами. Так принято в стандарте IDEF0, и такой подход помогает избежать путаницы и ошибок.

Чаще всего ошибки допускают при названии блоков. Например, вместо «Создать статью» пишут «Создание статьи». Блоки в данном подходе – это действия, а потому они должны быть всегда глаголами.

Выгоды использования IDEF0

Самая первая выгода очевидна – это наглядность. Вы сами начинаете понимать, как работает та или иная система, и можете также наглядно пояснить, где в этой системе «тонкие места» и как ваши решения помогут избавиться от них.
Взаимопонимание и отсутствие разночтений. При обсуждении работы компании с использованием функциональной модели у вас имеются наглядные и понятные интуитивно блоки задач с управляющими элементами. Кроме того, функциональное моделирование предполагает создание в случае необходимости глоссария, в котором раскрываются условные обозначения и термины. В результате вы с клиентом, руководителем, другими сотрудниками при обсуждении проблемы говорите на одном языке.
Простота и высокая скорость создания модели. Конечно, научиться моделированию не так просто, как кажется. Ведь схема - это, по сути, сверхплотная подача информации, что очень хорошо для понимания, но для реализации такой подачи требуется особый подход. Мозг аналитика выступает в данном случае как очень мощный пресс с одной стороны, и фильтр – с другой. Но с опытом этот процесс становится очень быстрым. В результате вы получаете инструмент, который поможет и самому разобраться, что же происходит в той или иной системе, и при помощи созданного в сжатые сроки наглядного пособия проиллюстрировать важные моменты коллегам или заказчикам.
Дисциплина и отсутствие ошибок. Стандарт IDEF0 предполагает строгие рамки и правила. Такой подход дисциплинирует, а привычка действовать в рамках стандарта помогает избежать ошибок по невнимательности. Любые нарушения стандарта становятся сразу заметны.

В чем трудность применения IDEF0

Важно понимать, что только в самых простых случаях два бизнес-аналитика создадут для описания работы компании абсолютно одинаковые функциональные модели. Любая модель – это отражение опыта аналитика, глубины понимания работы бизнеса, который он стремится описать, а также, в некотором роде, его личная точка зрения на этот бизнес. Т.е. человек разрабатывает бизнес-модель с точки зрения руководителя, как будто этим руководителем является именно он.

При этом я считаю, что бизнес-аналитик - это не совсем профессия, бизнес-аналитикой занимается каждый руководитель бизнеса или разработчик каких-то систем, который анализирует бизнес и стремится выстроить наиболее эффективную систему. Именно для этих людей и для этих целей предназначен инструмент IDEF0.

А потому очень важно при составлении функциональной бизнес модели «как есть» постоянно советоваться с руководителем компании, чтобы не совершить ошибки, которая повлечет за собой автоматически ошибки на этапах декомпозиции. Также на последующих этапах могут потребоваться дополнительные согласования с руководителями структурных подразделений и сотрудниками. Только если ваша функциональная модель «как есть» будет действительно отражать реальное положение вещей, можно вносить какие-то изменения и предложения. А для достижения качественных результатов в такой работе требуется, прежде всего, практический опыт и знание особенностей того или иного вида бизнеса.

Еще статьи по данной теме.

Цель работы:

изучение основных принципов методологии IDEF0,
создание нового проекта в BPWin,
формирование контекстной диаграммы,
проведение связей.

Описание системы с помощью IDEF0 называется функциональной моделью. Функциональная модель предназначена для описания существующих бизнес-процессов, в котором используются как естественный, так и графический языки. Для передачи информации о конкретной системе источником графического языка является сама методология IDEF0.

Методология IDEF0 предписывает построение иерархической системы диаграмм - единичных описаний фрагментов системы. Сначала проводится описание системы в целом и ее взаимодействия с окружающим миром (контекстная диаграмма), после чего проводится функциональная декомпозиция - система разбивается на подсистемы и каждая подсистема описывается отдельно (диаграммы декомпозиции). Затем каждая подсистема разбивается на более мелкие и так далее до достижения нужной степени подробности.

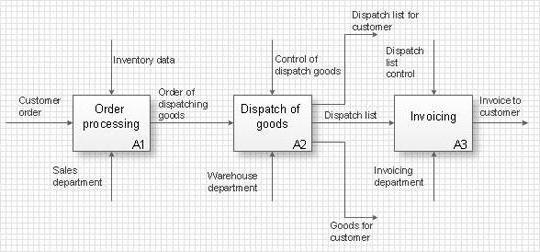

Каждая IDEF0-диаграмм а содержит блоки и дуги. Блоки изображают функции моделируемой системы. Дуги связывают блоки вместе и отображают взаимодействия и взаимосвязи между ними.

Функциональные блоки (работы) на диаграммах изображаются прямоугольниками, означающими поименованные процессы, функции или задачи, которые происходят в течение определенного времени и имеют распознаваемые результаты. Имя работы должно быть выражено отглагольным существительным, обозначающим действие.

IDEF0 требует, чтобы в диаграмме было не менее трех и не более шести блоков. Эти ограничения поддерживают сложность диаграмм и модели на уровне, доступном для чтения, понимания и использования.

Каждая сторона блока имеет особое, вполне определенное назначение. Левая сторона блока предназначена для входов, верхняя - для управления, правая - для выходов, нижняя - для механизмов. Такое обозначение отражает определенные системные принципы: входы преобразуются в выходы управление ограничивает или предписывает условия выполнения преобразований, механизмы показывают, что и как выполняет функция.

Блоки в IDEF0 размещаются по степени важности, как ее понимает автор диаграммы. Этот относительный порядок называется доминированием. Доминирование понимается как влияние, которое один блок оказывает на другие блоки диаграммы. Например, самым доминирующим блоком диаграммы может быть либо первый из требуемой последовательности функций, либо планирующая или контролирующая функция, влияющая на все другие.

Наиболее доминирующий блок обычно размещается в верхнем левом углу диаграммы, а наименее доминирующий - в правом углу.

Расположение блоков на странице отражает авторское определение доминирования. Таким образом, топология диаграммы показывает, какие функции оказывают большее влияние на остальные. Чтобы подчеркнуть это, аналитик может перенумеровать блоки в соответствии с порядком их доминирования. Порядок доминирования может обозначаться цифрой, размещенной в правом нижнем углу каждого прямоугольника: 1 будет указывать на наибольшее доминирование, 2 - на следующее и т. д.

Взаимодействие работ с внешним миром и между собой описывается в виде стрелок, изображаемых одинарными линиями со стрелками на концах. Стрелки представляют собой некую информацию и именуются существительными.

Типы стрелок

В IDEF0 различают пять типов стрелок.

Вход - объекты, используемые и преобразуемые работой для получения результата (выхода). Допускается, что работа может не иметь ни одной стрелки входа. Стрелка входа рисуется как входящая в левую грань работы.

Управление -.информация, управляющая действиями работы. Обычно управляющие стрелки несут информацию, которая указывает, что должна выполнять работа. Каждая работа должна иметь хотя бы одну стрелку управления, которая изображается как входящая в верхнюю грань работы.

Выход - объекты, в которые преобразуются входы. Каждая работа должна иметь хотя бы одну стрелку выхода, которая рисуется как исходящая из правой грани работы.

Механизм - ресурсы, выполняющие работу. Стрелка механизма рисуется как входящая в нижнюю грань работы. По усмотрению аналитика стрелки механизма могут не изображаться на модели.

Вызов - специальная стрелка, указывающая на другую модель работы. Стрелка вызова рисуется как исходящая из нижней части работы и используется для указания того, что некоторая работа выполняется за пределами моделируемой системы.

Рис. 2.1 Типы стрелок

В методологии IDEF0 требуется только пять типов взаимодействий между блоками для описания их отношений: управление, вход, обратная связь по управлению, обратная связь по входу, выход-механизм. Связи по управлению и входу являются простейшими, поскольку они отражают прямые воздействия, которые интуитивно понятны и очень просты.

Рис. 2.2. Связь по выходу

Рис. 2.3. Связь по управлению

Отношение управления возникает тогда, когда выход одного блока непосредственно влияет на блок с меньшим доминированием.

Обратная связь по управлению и обратная связь по входу являются более сложными, поскольку представляют собой итерацию или рекурсию. А именно выходы из одной работы влияют на будущее выполнение других работ, что впоследствии повлияет на исходную работу.

Обратная связь по управлению возникает тогда; когда выход некоторого блока влияет на блок с большим доминированием.

Связи «выход-механизм» встречаются нечасто. Они отражают ситуацию, при которой выход одной функции становится средством достижения цели для другой.

Рис. 2.4. Обратная связь по входу

Рис. 2.5. Обратная связь по управлению

Связи «выход-механизм» характерны при распределении источников ресурсов (например, требуемые инструменты, обученный персонал, физическое пространство, оборудование, финансирование, материалы).

В IDEF0 дуга редко изображает один объект. Обычно она символизирует набор объектов. Так как дуги представляют наборы объектов, они могут иметь множество начальных точек (источников) и конечных точек (назначений). Поэтому дуги могут разветвляться и соединяться различными способами. Вся дуга или ее часть может выходить из одного или нескольких блоков и заканчиваться в одном или нескольких блоках.

Разветвление дуг, изображаемое в виде расходящихся линий, означает, что все содержимое дуг или его часть может появиться в каждом ответвлении. Дуга всегда помечается до разветвления, чтобы дать название всему набору. Кроме того, каждая ветвь дуги может быть помечена или не помечена в соответствии со следующими правилами:

непомеченные ветви содержат вес объекты, указанные в метке дугиперед разветвлением;
ветви, помеченные после точки разветвления, содержат все объектыили их часть, указанные в метке дуги перед разветвлением.

Слияния дуг в IDEFO, изображаемое как сходящиеся вместе линии, указывает, что содержимое каждой ветви идет на формирование метки для дуги, являющейся результатом слияния исходных дуг. После слияния результирующая дуга всегда помечается для указания нового набора объектов, возникшего после объединения. Кроме того, каждая ветвь перед слиянием может помечаться или не помечаться в соответствии со следующими правилами:

Рис. 2.6. Связь выход-механизм

непомеченные ветви содержат вес объекты, указанные в общей меткедуги после слияния;
помеченные перед слиянием ветви содержат все или некоторые объекты из перечисленных в общей метке после слияния,

Количественный анализ диаграмм

Для проведения количественного анализа диаграмм перечислим показатели модели:

количество блоков на диаграмме - N;
уровень декомпозиции диаграммы - L ;
сбалансированность диаграммы - В;
число стрелок, соединяющихся с блоком, - А

Данный набор факторов относится к каждой диаграмме модели. Далее будут перечислены рекомендации по желательным значениям факторов диаграммы.

Необходимо стремиться к тому, чтобы количество блоков на диаграммах нижних уровней было бы ниже количества блоков на родительских диаграммах, т. е. с увеличением уровня декомпозиции убывал бы коэффициент. Таким образом, убывание этого коэффициента говорит о том. что по мере декомпозиции модели функции должны упрощаться, следовательно, количество блоков должно убывать.

Диаграммы должны быть сбалансированы. Это означает, что в рамках одной диаграммы не должно происходить ситуации, изображенной на рис. 2.7: у работы 1 входящих стрелок и стрелок управления значительно больше, чем выходящих. Следует отметить, что данная рекомендация может не выполняться в моделях, описывающих производственные процессы. Например, при описании процедуры сборки в блок может входить множество стрелок, описывающих компоненты изделия, а выходить одна стрелка -- готовое изделие.

Рис. 2.7. Пример несбалансированной диаграммы

Введем коэффициент сбалансированности диаграммы

Необходимо стремиться, чтобы Кь был минимален для диаграммы.

Помимо анализа графических элементов диаграммы необходимо рассматривать наименования блоков. Для оценки имен составляется словарь элементарных (тривиальных) функций моделируемой системы. Фактически в данный словарь должны попасть функции нижнего, уровня декомпозиции диаграмм. Например, для модели БД элементарными могут являться функции «найти запись», «добавить запись в БД», в то время как функция «регистрация пользователя» требует дальнейшего описания.

После формирования словаря и составления пакета диаграмм системы необходимо рассмотреть нижний уровень модели. Если на нем обнаружатся совпадения названий блоков диаграмм и слов из словаря, то это говорит, что достаточный уровень декомпозиции достигнут. Коэффициент, количественно отражающий данный критерий, можно записать как L*C - произведение уровня модели на число совпадений имен блоков со словами из словаря. Чем ниже уровень модели (больше L), тем ценнее совпадения.

Инструментарий BPWin

При запуске BPWin по умолчанию появляется основная панель инструментов, палитра инструментов и Model Explorer.

При создании новой модели возникает диалог, в котором следует указать, будет ли создана модель заново, или она будет открыта из репозитария ModelMart, внести имя модели и выбрать методологию, в которой будет построена модель (рис. 2.8).

Рис.2.8 Диалог создания модели

BPWin поддерживает три методологии - IDEF0, IDEF3 и DFD. В BPWin возможно построение смешанных моделей, т. е. модель может содержать одновременно как диаграммы IDEF0, так и IDEF3 и DFD. Состав палитры инструментов изменяется автоматически, когда происходит переключение с одной нотации на другую.

Модель в BPWin рассматривается как совокупность работ, каждая из которых оперирует с некоторым набором данных. Если щелкнуть по любому объекту модели левой кнопкой мыши, появляется всплывающее контекстное меню, каждый пункт которого соответствует редактору какого-либо свойства объекта.

Пример

Построение модели системы должно начинаться с изучения всех документов, описывающих ее функциональные возможности. Одним из таких документов является техническое задание, а именно разделы "Назначение разработки", "Цели и задачи системы" и "Функциональные характеристики системы " .

После изучения исходных документов и опроса заказчиков и пользователей системы необходимо сформулировать цель моделирования и определить точку зрения на модель. Рассмотрим технологию ее построения на примере системы "Служба занятости в рамках вуза", основные возможности которой были описаны в лабораторной работе № 1.

Сформулируем цель моделирования: описать функционирования системы, которое было бы понятно ее пользователю, не вдаваясь в подробности, связанные с реализацией. Модель будем строить с точки зрения пользователей (студент, преподаватель, администратор, деканат, фирма).

Начнем с построения контекстной IDEF0-диаграммы- Согласно описанию системы основной функцией является обслуживание ее клиентов посредством обработки запросов, от них поступающих. Таким образом, определим единственную работу контекстной диаграммы как «Обслужить клиента системы». Далее определим входные и выходные данные, а также механизмы и управление.

Для того чтобы обслужить клиента, необходимо зарегистрировать его в системе, открыть доступ к БД и обработать его запрос. В качестве входных данных будут использоваться «имя клиента», «пароль клиента», «исходная БД», «запрос клиента». Выполнение запроса ведет либо к получению информации от системы, либо к изменению содержимого БД (например, при составлении экспертных оценок), поэтому выходными данными будут являться «отчеты» и «измененная БД». Процесс обработки запросов будет выполняться монитором системы под контролем администратора.

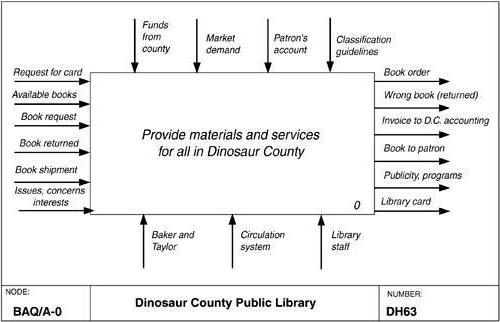

Контекстная диаграмма

Таким образом, определим контекстную диаграмму системы (рис. 2.9).

Рис 2.9. Контекстная диаграмма системы

Проведем декомпозицию контекстной диаграммы, описав последовательность обслуживания клиента:

Определение уровня доступа в систему.
Выбор подсистемы.
Обращение к подсистеме.
Изменение БД (при необходимости).

Получим диаграмму, изображенную на рис. 2.10.

Закончив декомпозицию контекстной диаграммы, переходят к декомпозиции диаграммы следующего уровня. Обычно при рассмотрении третьего и более нижних уровней модели возвращаются к родительским диаграммам и корректируют их.

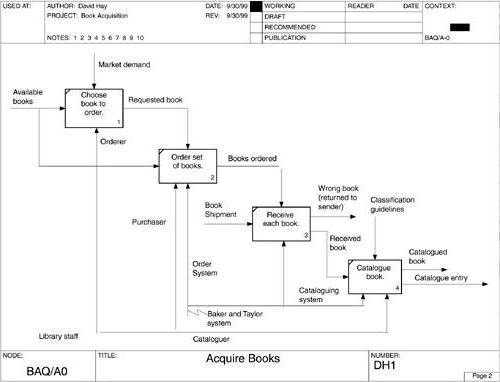

Рис. 2.10. Декомпозиция работы «Обслуживание, клиента системы»

Декомпозируем последовательно все блоки полученной диаграммы. Первым этапом при определении уровня доступа в систему является определение категории пользователя. По имени клиента осуществляется поиск в базе пользователей, определяя его категорию. Согласно определенной категории выясняются полномочия, предоставляемые пользователю системы. Далее проводится процедура доступа в систему, проверяя имя и пароль доступа. Объединяя информацию о полномочиях и уровне доступа в систему, для пользователя формируется набор разрешенных действий. Таким образом, определение уровня доступа в систему будет выглядеть как показано на рис. 2.11.

Рис. 2.11. Декомпозиция работы «Определение уровня доступав систему»

После прохождения процедуры доступа в систему монитор анализирует запрос клиента, выбирая подсистему, которая будет обрабатывать запрос. Декомпозиция работы «Обращение к подсистеме» не отвечает цели и точке зрения модели. Пользователя системы не интересуют внутренние алгоритмы ее работы. В данном случае ему важно, что выбор подсистемы будет произведен автоматически, без его вмешательства, поэтому декомпозиция обращения к подсистеме только усложнит модель.

Декомпозируем работу «Обработка запроса клиента», выполняемую подсистемой обработки запросов, определения категорий и полномочий пользователей. Перед осуществлением поиска ответа на запрос необходимо открыть БД (подключиться к ней). В общем случае БД может находиться на удаленном сервере, поэтому может потребоваться установление соединения с ней. Определим последовательность работ:

Открытие БД.
Выполнение запроса.
Генерация отчетов.

После открытия БД необходимо сообщить системе об установлении соединения с БД, после чего выполнить запрос и сгенерировать отчеты для пользователя (рис. 2.12).

Необходимо отметить, что в «Выполнение запроса» включается работа различных подсистем. Например, если запрос включает в себя тестирование, то его будет исполнять подсистема профессиональных и психологических тестов. На этапе выполнения запроса может потребоваться изменениесодержимого БД, например при составлении экспертных оценок. Поэтому, на диаграмме необходимо предусмотреть такую возможность.

Рис. 2.12.

Корректировка диаграммы

При анализе полученной диаграммы возникает вопрос, по каким правилам происходит генерация отчетов? Необходимо наличие заранее сформированных шаблонов, по которым будет производиться выборка из БД, причем эти шаблоны должны соответствовать запросам и должны быть заранее определены. Кроме того, клиенту должна быть предоставлена возможность выбора формы отчета.

Скорректируем диаграмму, добавив в нее стрелки «Шаблоны отчетов» и «Запросы на изменение БД» и туннельную стрелку «Клиент системы». Туннелирование «Клиента системы» применено для того, чтобы не выносить стрелку на диаграмму верхнего, так как функция выбора формы отчета не является достаточно важной для отображения ее на родительской диаграмме.

Изменение диаграммы потянет за собой корректировку всех родительских диаграмм (рис. 2.13 - 2.15).

Декомпозицию работы «Выполнение запроса» целесообразно провести при помощи диаграммы DFD (лабораторная работа № 3), так как методология IDEF0 рассматривает систему как совокупность взаимосвязанных работ, что плохо отражает процессы обработки информации.

Рис. 2.13. Декомпозиция работы «Обработка запроса клиента»

Рис. 2.14. Декомпозиция работы «Обслуживание клиента системы»(вариант 2)

Рис. 2.15. Контекстная диаграмма системы (вариант 2)

Перейдем к декомпозиции последнего блока «Изменение БД». С точки зрения клиента, данные системы располагаются в одной БД. Реально в системе присутствует шесть БД:

БД пользователей,
БД студентов,(вариант 2)
БД вакансий,
БД успеваемости,
БД тестов,
БД экспертных оценок,
БД резюме.

Согласно цели моделирования клиенту важно понимать, что поступившие данные не сразу обновляются в системе, а проходят дополнительный этап обработки и контроля. Алгоритм изменения можно сформулировать следующим образом:

Определяется БД, в которой будет изменяться информация.
Оператором формируется временный набор данных и предоставляется администратору.
Администратор осуществляет контроль данных и вносит их в БД.

Данную модель реализовать другим способом, предоставив возможность обновления БД непосредственно по запросам, минуя процесс контроля данных. В этом случае необходимо обеспечить контроль целостности БД для избежания ее повреждения. В этом случае диаграмма будет выглядеть следующим образом (рис. 2.17).

Рис. 2.16. Декомпозиция работы «Изменение БД»

Рис. 2.17. Декомпозиция работы «Изменение БД» (вариант 2) Для первого варианта, изображенного нарис. 2.12

Проведение дальнейшей декомпозиции «Изменения БД» будет усложнять модель, объясняя, как осуществляется физическое изменение БД в системе. При этом пользователь не получит никакой дополнительной информации о работе системы службы занятости. Декомпозицию этой работы целесообразно проводить в процессе проектирования БД системы на этапе создания логической модели БД.

Декомпозиция работы «Выполнение запроса» будет проведена в следующей лабораторной работе, иллюстрируя применение диаграмм DFD для описания процессов обработки информации.

Проведем количественный анализ моделей, изображенных на рис. 2.12 и 2.13, согласно вышеописанной методике. Рассмотрим поведение коэффициента ^ у этих моделей. У родительской диаграммы «Обработка запроса клиента» коэффициент равен 4/2 = 2, а диаграммы декомпозиции 3/3 = 1. Значение коэффициента убывает, что говорит об упрощении описания функций с понижением уровня модели.

Рассмотрим изменение коэффициента К b у двух вариантов моделей.

для второго варианта

Коэффициент К b не меняет своего значения, следовательно, сбалансированность диаграммы не меняется.

Будем считать, что уровень декомпозиции рассмотренных диаграмм достаточен для отражения цели моделирования, и на диаграммах нижнего Уровня в качестве наименований работ используются элементарные функции (с точки зрения пользователя системы).

Подводя итоги рассмотренного примера необходимо отметить важность рассмотрения нескольких вариантов диаграмм при моделировании системы. Такие варианты могут возникать при корректировке диаграмм, как это было сделано с «Обработкой запроса клиента» или при создании альтернативных реализаций функций системы (декомпозиция работы «Изменение БД»). Рассмотрение вариантов позволяет выбрать наилучший и включить его в пакет диаграмм для дальнейшего рассмотрения.

Контрольные вопросы

Список Контрольных вопросов :

Что представляет собой модель в нотации IDEF0?
Что обозначают работы в IDEF0?
Назовите порядок наименования работ?
Какое количество работ должно присутствовать на одной диаграмме?
Что называется порядком доминирования?
Как располагаются работы по принципу доминирования?
Каково назначение сторон прямоугольников работ на диаграммах?
Перечислите типы стрелок.
Назовите виды взаимосвязей.
Что называется граничными стрелками?
Объясните принцип именования разветвляющихся и сливающихся стрелок.
Какие методологии поддерживаются BPWin?
Перечислите основные элементы главного окна BPWin.
Опишите процесс создания новой модели в BPWin.
Как провести связь между работами?
Как задать имя работы.
Опишите процесс декомпозиции работы.
Как добавить работу на диаграмму?
Как разрешить туннелированные стрелки?
Может ли модель BPWin содержать диаграммы нескольких методологий?

IDEF0 диаграммы строятся с помощью программы BPWin. Предназначены они для графического моделирования происходящих бизнес-процессов

О методологии IDEF0

Методология IDEF0 широко используется благодаря простой и понятной для понимания графической нотации, применение которой для построения модели очень удобное. Главное место в методологии отводится диаграммам. На диаграммах отображают функции системы посредством геометрических прямоугольников, а также имеющиеся связи между функциями и внешней средой. Связи отображаются с помощью стрелок. В этом можно убедиться, увидев, что предлагает IDEF0 диаграмма, примеры которой можно найти в данной статье.

Тот факт, что в моделировании используется всего два графических примитива, позволяет довольно быстро объяснить действующие правила взаимодействий IDEF0 тем людям, которые не имеют никакого представления об этом Посредством диаграмм IDEF0 подключение заказчика к происходящим процессам осуществляется более быстро благодаря использованию наглядного языка графики. Можно увидеть, что предлагает IDEF0 диаграмма, примеры которой представлены ниже.

Элементы, используемые для IDEF0

Как уже упоминалось, используется 2 типа геометрических примитивов: прямоугольники и стрелки. Прямоугольники обозначают определённые процессы, функции, работы или задачи, что имеют цели и ведут к обозначенному результату. Взаимодействие процессов между собой и внешней средой обозначается с помощью стрелок. В IDEF0 различают 5 различных типов стрелок.

Возможности использования IDEF0

Методологию IDEF0 можно применять для описи функционального аспекта любой информационной системы.

Типы связей между процессами IDEF0

В интересах модели создавать такие связи построений, чтобы внутренние связи были как можно сильней, а внешние - как можно слабей. Это сильная сторона моделирования с помощью IDEF0. Примеры диаграмм вы можете увидеть сами и убедиться в правдивости этих слов. Для облегчения установления связей подобные соединяются в модули. Между модулями устанавливаются внешние связи, а внутри модулей - внутренние. Различают несколько типов связей.

1. Иерархическая («часть» - «целое») связь.

2. Управляющая (регламентирующая, подчинённая):

2) обратная связь управления.

3. Функциональная или технологическая:

2) обратная входная.

3) потребительская;

4) логическая;

5) методическая или коллегиальная;

6) ресурсная;

7) информационная;

8) временная;

9) случайная.

Построение блоков и связей в диаграммах

Методология IDEF0 предоставляет целый ряд правил и рекомендаций по своему использованию и улучшению качества использования. Так, в диаграмме отображается один блок, на котором можно задать название системы, её назначение. К блоку или от блока ведёт 2-5 стрелок. Можно больше или меньше, но как минимум две стрелки необходимы для входа/выхода, а остальные для дополнительных работ и их указания на диаграмме. Если стрелок больше 5, следует задуматься об оптимальности построения модели, и нельзя ли сделать её ещё более детализированной.

Построение блоков в диаграммах декомпозиции

Количество блоков, которое будет на одной диаграмме, рекомендовано в численности 3-6. Если их меньше, то такие диаграммы вряд ли будут нести смысловую нагрузку. Если количество блоков будет огромным, то прочитать такую диаграмму будет весьма сложно, учитывая наличие ещё и дополнительных стрелок. Для улучшения восприятия информации размещать блоки рекомендуется сверху вниз и слева направо. Такое расположение позволит отразить логику исполнения последовательности процессов. А также стрелки будут создавать меньшую путаницу, обладая минимальным количеством пересечений друг с другом.

Если запуск определённой функции никак не контролируется, и процесс может быть запущен в произвольный момент, то такую ситуацию обозначают отсутствием стрелок, означающих управление и вход. Но наличие такой ситуации может говорить потенциальным партнерам об определенной нестабильности и необходимости внимательнее присмотреться к потенциальному партнеру.

Блок, у которого есть только стрелка входа, говорит о том, что процесс получает входные параметры, но управление и корректировка во время исполнения не происходят. Блок, у которого есть только стрелка управления, используется для обозначения работ, которые вызываются только по особому распоряжению управляющей системы. Они управляются и корректируются на всех своих этапах.

Но пример построения IDEF0 диаграммы может убедить, что наиболее полноценным и охватывающим типом является диаграмма со стрелками входа и управления.

Именование

Для улучшения визуального восприятия каждый блок и каждая стрелка должны иметь своё собственное имя, которое позволит идентифицировать их среди множества других блоков и стрелок. Так выглядят в IDEF0 примеры диаграмм. Информационная система, построенная с помощью них, позволит разобраться во всех недостатках и сложностях моделей.

Часто используется слияние стрелок, и встают вопросы об их именовании. Но слияние возможно только в случае передачи однородных данных, поэтому отдельные имена не нужны, хотя в программе BPWin их можно задать. Также, если происходит расхождение стрелок, то их можно отдельно наименовать, чтобы понимать, что за что отвечает.

Если после ветвления нет наименования, то считается, что имя точно такое, как было до ветвления. Так может быть, если два блока требуют одинаковую информацию. Контекстная диаграмма IDEF0, пример которой можно найти в данной статье, подтвердит эти слова.

Информация о стрелках

Стрелки, входящие и выходящие из одного блока при построении диаграммы композиции, должны отображаться на ней. Имена геометрических фигур, перенесённых на диаграмму, должны в точности повторять информацию высшего уровня. Если две стрелы параллельны относительно дуг друга (т.е. начинаются на грани одного процесса и заканчиваются обе на одной грани другого процесса), то возможно, для оптимизации модели их следует объединить и подобрать подходящее имя, что прекрасно отображается в IDEF0 (примеры диаграмм в Visio можно посмотреть).

Пример реализации методологии IDEF0 на конкретной модели

Вы уже узнали, что такое IDEF0 диаграмма, примеры и правила построения таких диаграмм частично увидели. Теперь следует обратиться и к практике. Для лучшего понимания объяснение будет идти не на какой-то «общей» модели, а на конкретном примере, который позволит лучше и полнее понять особенности работы с IDEF0 в программе BPWin.

В качестве примера выступит скорость движения поезда из точки А в точку Б. Необходимо принять во внимание, что поезд не может развивать скорость больше взятой за допустимую. Эта грань устанавливается на основе опыта эксплуатации и влияния составов на железнодорожном пути. Следует понимать, что целью состава является доставка пассажиров, которые, в свою очередь, заплатили, чтобы в безопасности и с комфортом добраться до пункта назначения. Полезна IDEF0 диаграмма, примеры которой можно найти в этой статье.

Исходной информацией выступают:

данные про линию путей;
паспорт всей дистанции;
план пути.

Управляющие данные:

Указание начальника, заведующего службой путей.
Сведения о существующем потоке передвижения составов.
Сведения о запланированных ремонтах, реконструкциях и изменении путей.

Результатом модели является:

Ограничение допустимых скоростей с указанием причины ограничения.
Допустимые скорости при движении на раздельных пунктах и во время перегона составов.

Когда построена контекстная диаграмма, она должна быть детализирована, и затем создана композитная диаграмма, которая будет диаграммой первого уровня. На ней будут изображены все основные функции системы. Методология и диаграмма IDEF0, для которой делается декомпозиция, именуется родительской. IDEF0 декомпозиции называют дочерней.

Заключение

После декомпозиции на первом уровне проводится декомпозиция второго уровня - и так до тех пор, пока дальнейшая декомпозиция не потеряет своего смысла. Всё это делается для получения максимально детализированной графической схемы происходящих и планируемых процессов. Это готовый пример IDEF0 диаграммы, по которому вы можете ориентироваться уже сейчас.

IDEF0–модели состоят из трех типов документов: графических диаграмм, текста и глоссария. Эти документы имеют перекрестные ссылки друг на друга.

Диаграмме может быть поставлен в соответствие структурированный текст, представляющий собой краткий комментарий к содержанию диаграммы. Текст используется для объяснений и уточнений характеристик, потоков, внутриблочных соединений и т.д. Текст не должен использоваться для описания и без того понятных блоков и стрелок на диаграммах.

Глоссарий предназначен для определения аббревиатур (акронимов), ключевых слов и фраз, используемых в качестве имен и меток на диаграммах. Глоссарий определяет понятия и термины, которые должны быть одинаково понимаемы всеми участниками разработки и пользователями модели, чтобы правильно интерпретировать ее содержание.

Графическая диаграмма – главный компонент IDEF0–модели, содержащий блоки, стрелки, соединения блоков и стрелок и ассоциированные с ними отношения. Блоки представляют основные функции моделируемого объекта. Эти функции могут быть разбиты (декомпозированы) на составные части и представлены в виде более подробных диаграмм; процесс декомпозиции продолжается до тех пор, пока объект не будет описан на уровне детализации, необходимом для достижения целей конкретного проекта. Диаграмма верхнего уровня обеспечивает наиболее общее или абстрактное описание объекта моделирования. За этой диаграммой следует серия дочерних диаграмм, дающих более детальное представление об объекте.

Каждая модель должна иметь контекстную диаграмму верхнего уровня, на которой объект моделирования представлен единственным блоком с граничными стрелками. Эта диаграмма называется A–0 (А минус нуль). Стрелки на этой диаграмме отображают связи объекта моделирования с окружающей средой. Поскольку единственный блок представляет весь объект, его имя общее для всего проекта. Это же справедливо и для всех стрелок диаграммы, поскольку они представляют полный комплект внешних интерфейсов объекта. Диаграмма A–0 устанавливает область моделирования и ее границу. Пример диаграммы A–0 показан на рис. 3.10., рис. 3.11., рис. 3.12.

Рис. 3.10. Пример контекстной диаграммы

Рис. 3.11. Пример контекстной диаграммы

Рис. 3.12. Пример контекстной диаграммы

Контекстная диаграмма A–0 также должна содержать краткие утверждения, определяющие точку зрения должностного лица или подразделения, с позиций которого создается модель, и цель, для достижения которой ее разрабатывают. Эти утверждения помогают руководить разработкой модели и ввести этот процесс в определенные рамки.

Точка зрения определяет, что и в каком разрезе можно увидеть в пределах контекста модели. Изменение точки зрения, приводит к рассмотрению других аспектов объекта. Аспекты, важные с одной точки зрения, могут не появиться в модели, разрабатываемой с другой точки зрения на тот же самый объект.

Формулировка цели выражает причину создания модели, т.е. содержит перечень вопросов, на которые должна отвечать модель, что в значительной мере определяет ее структуру.

Наиболее важные свойства объекта обычно выявляются на верхних уровнях иерархии; по мере декомпозиции функции верхнего уровня и разбиения ее на подфункции, эти свойства уточняются. Каждая подфункция, в свою очередь, декомпозируется на элементы следующего уровня, и так происходит до тех пор, пока не будет получена релевантная структура, позволяющая ответить на вопросы, сформулированные в цели моделирования. Каждая подфункция моделируется отдельным блоком. Каждый родительский блок подробно описывается дочерней диаграммой на более низком уровне. Все дочерние диаграммы должны быть в пределах области контекстной диаграммы верхнего уровня.
