Устройство коммутирующее несколько каналов связей называется концентратором. Коммуникационное оборудование. Основные понятия криптографии

Наиболее распространенные виды топологий сетей:

Линейная сеть . Содержит только два оконечных узла, любое число промежуточных узлов и имеет только один путь между любыми двумя узлами.

Кольцевая сеть. Сеть, в которой к каждому узлу присоединены две и только две ветви.

Древовидная сеть . Сеть, которая содержит более двух оконечных узлов и по крайней мере два промежуточных узла, и в которой между двумя узлами имеется только один путь.

Звездообразная сеть. Сеть, в которой имеется только один промежуточный узел.

Ячеистая сеть . Сеть, которая содержит по крайней мере два узла, имеющих два или более пути между ними.

Полносвязанная сеть. Сеть, в которой имеется ветвь между любыми двумя узлами. Важнейшая характеристика компьютерной сети - её архитектура.

Архитектура сети - это реализованная структура сети передачи данных, определяющая её топологию, состав устройств и правила их взаимодействия в сети . В рамках архитектуры сети рассматриваются вопросы кодирования информации, её адресации и передачи, управления потоком сообщений, контроля ошибок и анализа работы сети в аварийных ситуациях и при ухудшении характеристик.

Наиболее распространённые архитектуры:

• Ethernet (англ. ether - эфир) - широковещательная сеть. Это значит, что все станции сети могут принимать все сообщения. Топология - линейная или звездообразная. Скорость передачи данных 10 или 100 Мбит/сек.
• Arcnet (Attached Resource Computer Network - компьютерная сеть соединённых ресурсов) - широковещательная сеть. Физическая топология - дерево. Скорость передачи данных 2,5 Мбит/сек.
• Token Ring (эстафетная кольцевая сеть, сеть с передачей маркера) - кольцевая сеть, в которой принцип передачи данных основан на том, что каждый узел кольца ожидает прибытия некоторой короткой уникальной последовательности битов - маркера - из смежного предыдущего узла. Поступление маркера указывает на то, что можно передавать сообщение из данного узла дальше по ходу потока. Скорость передачи данных 4 или 16 Мбит/сек.
• FDDI (Fiber Distributed Data Interface ) - сетевая архитектура высокоскоростной передачи данных по оптоволоконным линиям. Скорость передачи - 100 Мбит/сек. Топология - двойное кольцо или смешанная (с включением звездообразных или древовидных подсетей). Максимальное количество станций в сети - 1000. Очень высокая стоимость оборудования.
• АТМ (Asynchronous Transfer Mode ) - перспективная, пока ещё очень дорогая архитектура, обеспечивает передачу цифровых данных, видеоинформации и голоса по одним и тем же линиям. Скорость передачи до 2,5 Гбит/сек. Линии связи оптические.

Аппаратные средства компьютерных сетей.

1.Компьютеры;

2. Устройства сопряжения ЭВМ с каналом связи;

3. Каналы связи

4. Устройства, соединяющие (коммутирующие) каналы связи

5. Устройства, соединяющие локальные сети.

Устройства сопряжения ЭВМ с каналом связи

Чтобы обеспечить передачу информации из ЭВМ в коммуникационную среду, необходимо согласовать сигналы внутреннего интерфейса ЭВМ с параметрами сигналов, передаваемых по каналам связи.

• Техническое устройство, выполняющее функции сопряжения ЭВМ с каналом связи, называется адаптером , или сетевым адаптером. Один адаптер обеспечивает сопряжение с ЭВМ одного канала связи.
• Кроме одноканальных адаптеров используются многоканальные устройства сопряжения – мультиплексоры. Мультиплексоры – это устройство сопряжения ЭВ с несколькими каналами связи.
• Для передачи цифровой информации необходимо поток битов преобразовать в аналоговый сигнал. А при приеме выполнить обратное преобразование. Такие преобразования выполняет модем. Модем – устройство, выполняющее модуляцию и демодуляцию информационных сигналов при передаче их из ЭВМ в канал связи и при приеме в ЭВМ из канала связи.

Сетевые кабели

• (коаксиальные , состоящие из двух изолированных между собой концентрических проводников, из которых внешний имеет вид трубки;
• оптоволоконные ;
• кабели на витых парах , образованные двумя переплетёнными друг с другом проводами, и др.).

Устройства, соединяющие (коммутирующие) каналы связи

Наиболее дорогим компонентом ВС является канал связи. Поэтому при построении вычислительных сетей стараются сэкономить на каналах связи, коммутируя несколько внутренних канала связи на один внешний. Для выполнения функции коммутации используются специальные устройства – концентраторы.

• Хабы (концентраторы ) и коммутирующие хабы (коммутаторы ) расширяют топологические, функциональные и скоростные возможности компьютерных сетей. Хаб с набором разнотипных портов позволяет объединять сегменты сетей с различными кабельными системами . К порту хаба можно подключать как отдельный узел сети, так и другой хаб или сегмент кабеля.
• В ЛВС где передающая среда представляет собой кабель ограниченной длины, для увеличения протяженности сети используются специальные устройства – повторители. Повторитель – устройство, обеспечивающее сохранение формы и амплитуды сигнала при передаче его на большее, чем предусмотрено данным типом физической передающей среды, расстояние. Локальный повторитель соединяет фрагменты сети до 50 м. а дистанционный – до 2000 м.

Соединения локальных сетей

Для соединения локальных сетей используются следующие устройства, которые различаются между собой по назначению и возможностям:

· Мост (англ. Bridge ) - связывает две локальные сети. Передаёт данные между сетями в пакетном виде, не производя в них никаких изменений . мосты могут фильтровать пакеты , охраняя всю сеть от локальных потоков данных и пропуская наружу только те данные, которые предназначены для других сегментов сети.

· Маршрутизатор (англ. Router ) объединяет сети с общим протоколом более эффективно, чем мост. Он позволяет, например, расщеплять большие сообщения на более мелкие куски, обеспечивая тем самым взаимодействие локальных сетей с разным размером пакета.

Маршрутизатор может пересылать пакеты на конкретный адрес (мосты только отфильтровывают ненужные пакеты), выбирать лучший путь для прохождения пакета и многое другое. Чем сложней и больше сеть, тем больше выгода от использования маршрутизаторов.

· Мостовой маршрутизатор (англ. Brouter ) - это гибрид моста и маршрутизатора, который сначала пытается выполнить маршрутизацию, где это только возможно, а затем, в случае неудачи, переходит в режим моста.

· Шлюз (англ. GateWay ), в отличие от моста, применяется в случаях, когда соединяемые сети имеют различные сетевые протоколы . Поступившее в шлюз сообщение от одной сети преобразуется в другое сообщение, соответствующее требованиям следующей сети. Таким образом, шлюзы не просто соединяют сети, а позволяют им работать как единая сеть.

Протоколы работы в сети

Отдельные участки Интернет представляют собой сети различной архитектуры, которые связываются между собой с помощью маршрутизаторов. Передаваемые данные разбиваются на небольшие порции, называемые пакетами. Каждый пакет перемещается по сети независимо от других пакетов.

Для преодоления несовместимости интерфейсов отдельных компьютеров вырабатывают специальные стандарты, называемые протоколами коммуникации.

Протокол коммуникации - это согласованный набор конкретных правил обмена информацией между разными устройствами передачи данных. Имеются протоколы для скорости передачи, форматов данных, контроля ошибок и др.

Сети в Интернет неограниченно коммутируются (т.е. связываются) друг с другом, потому что все компьютеры, участвующие в передаче данных, используют единый протокол коммуникации TCP/IP (читается “ти-си-пи/ай-пи”).

На самом деле протокол TCP/IP - это два разных протокола, определяющих различные аспекты передачи данных в сети:

• протокол TCP (Transmission Control Protocol) - протокол управления передачей данных, использующий автоматическую повторную передачу пакетов, содержащих ошибки; этот протокол отвечает за разбиение передаваемой информации на пакеты и правильное восстановление информации из пакетов получателя;
• протокол IP (Internet Protocol) - протокол межсетевого взаимодействия, отвечающий за адресацию и позволяющий пакету на пути к конечному пункту назначения проходить по нескольким сетям.

Схема передачи информации по протоколу TCP/IP такова: протокол ТСР разбивает информацию на пакеты и нумерует все пакеты; далее с помощью протокола IP все пакеты передаются получателю, где с помощью протокола ТСР проверяется, все ли пакеты получены; после получения всех пакетов протокол ТСР располагает их в нужном порядке и собирает в единое целое.

Выше мы рассмотрели с вами, что Интернет состоит из большого множества компьютеров, одни из них могут подключаться лишь на время, тогда как другие имеют постоянный сетевой IP-адрес (хост). Отличие Сети от всемирной Паутины в том, что за точку отсчета берется лишь тот, на котором установлена специальная программа для поддержки сервера WWW. Чаще всего такой компьютер называют «сервером».

Каким образом пакет находит своего получателя ?

Каждый компьютер, подключенный к сети Интернет имеет два равноценных уникальных адреса: цифровой IP-адрес и символический доменный адрес. Присваивание адресов происходит по следующей схеме: международная организация Сетевой информационный центр выдает группы адресов владельцам локальных сетей, а последние распределяют конкретные адреса по своему усмотрению.

IP-адрес компьютера имеет длину 4 байта. Обычно первый и второй байты определяют адрес сети, третий байт определяет адрес подсети, а четвертый - адрес компьютера в подсети. Для удобства IP-адрес записывают в виде четырех чисел со значениями от 0 до 255, разделенных точками, например: 145.37.5.150. Адрес сети - 145.37; адрес подсети - 5; адрес компьютера в подсети - 150.

сеть Интернет

Рассмотрим в данной статье основные методы коммутации в сетях.

В традиционных телефонных сетях, связь абонентов между собой выполняется с помощью коммутации каналов связи. В начале коммутация телефонных каналов связи выполнялась вручную, далее коммутацию выполняли автоматические телефонные станции (АТС).

Аналогичный принцип используется и в вычислительных сетях. В качестве абонентов выступают территориально удаленные вычислительные машины в компьютерной сети. Физически не представляется возможным предоставить каждому компьютеру свою собственную некоммутируемую линию связи, которой они пользовались бы в течении всего времени. Поэтому практически во всех компьютерных сетях всегда используется какой-либо способ коммутации абонентов (рабочих станций), выполняющий возможность доступа к существующим каналам связи для нескольких абонентов, для обеспечения одновременно нескольких сеансов связи.

Коммутация - это процесс соединения различных абонентов коммуникационной сети через транзитные узлы. Коммуникационные сети должны обеспечивать связь своих абонентов между собой. Абонентами могут выступать ЭВМ, сегменты локальных сетей, факс-аппараты или телефонные собеседники.

Рабочие станции подключаются к коммутаторам с помощью индивидуальных линий связи, каждая из которых используется в любой момент времени только одним, закрепленным за этой линией, абонентом. Коммутаторы соединяются между собой с использованием разделяемых линии связи (используются совместно несколькими абонентами).

Рассмотрим три основные наиболее распространенные способы коммутации абонентов в сетях:

• коммутация каналов (circuit switching);
• коммутация пакетов (packet switching);
• коммутация сообщений (message switching).

Коммутация каналов

Коммутация каналов подразумевает образование непрерывного составного физического канала из последовательно соединенных отдельных канальных участков для прямой передачи данных между узлами. Отдельные каналы соединяются между собой специальной аппаратурой - коммутаторами, которые могут устанавливать связи между любыми конечными узлами сети. В сети с коммутацией каналов перед передачей данных всегда необходимо выполнить процедуру установления соединения, в процессе которой и создается составной канал.

Время передачи сообщения при этом определяется пропускной способностью канала, длинной связи и размером сообщения.

Коммутаторы, а также соединяющие их каналы должны обеспечивать одновременную передачу данных нескольких абонентских каналов. Для этого они должны быть высокоскоростными и поддерживать какую-либо технику мультиплексирования абонентских каналов.

Достоинства коммутации каналов:

• постоянная и известная скорость передачи данных;
• правильная последовательность прихода данных;
• низкий и постоянный уровень задержки передачи данных через сеть.

Недостатки коммутации каналов:

• возможен отказ сети в обслуживании запроса на установление соединения;
• нерациональное использование пропускной способности физических каналов, в частности невозможность применения пользовательской аппаратуры, работающей с разной скоростью. Отдельные части составного канала работают с одинаковой скоростью, так как сети с коммутацией каналов не буферизуют данные пользователей;
• обязательная задержка перед передачей данных из-за фазы установления соединения.

Коммутация сообщений – разбиение информации на сообщения, каждый из которых состоит из заголовка и информации.

Это способ взаимодействия, при котором создается логический канал, путем последовательной передачи сообщений через узлы связи по адресу указанному в заголовке сообщения.

При этом каждый узел принимает сообщение, записывает в память, обрабатывает заголовок, выбирает маршрут и выдает сообщение из памяти в следующий узел.

Время доставки сообщения определяется временем обработки в каждом узле, числом узлов и пропускной способности сети. Когда заканчивается передача информации из узла А в узел связи В, то узел А становится свободным и может участвовать в организации другой связи между абонентами, поэтому канал связи используется более эффективно, но система управления маршрутизации будет сложной.
Сегодня коммутация сообщений в чистом виде практически не существует.

Коммутация пакетов - это особый способ коммутации узлов сети, который специально создавался для наилучшей передачи компьютерного трафика (пульсирующего трафика). Опыты по разработке самых первых компьютерных сетей, в основе которых лежала техника коммутации каналов, показали, что этот вид коммутации не предоставляет возможности получить высокую пропускную способность вычислительной сети. Причина крылась в пульсирующем характере трафика, который генерируют типичные сетевые приложения.

При коммутации пакетов все передаваемые пользователем сети сообщения разбиваются в исходном узле на сравнительно небольшие части, называемые пакетами. Необходимо уточнить, что сообщением называется логически завершенная порция данных - запрос на передачу файла, ответ на этот запрос, содержащий весь файл, и т. п. Сообщения могут иметь произвольную длину, от нескольких байт до многих мегабайт. Напротив, пакеты обычно тоже могут иметь переменную длину, но в узких пределах, например от 46 до 1500 байт (EtherNet). Каждый пакет снабжается заголовком, в котором указывается адресная информация, необходимая для доставки пакета узлу назначения, а также номер пакета, который будет использоваться узлом назначения для сборки сообщения.

Коммутаторы пакетной сети отличаются от коммутаторов каналов тем, что они имеют внутреннюю буферную память для временного хранения пакетов, если выходной порт коммутатора в момент принятия пакета занят передачей другого пакета.

Достоинства коммутации пакетов:

• более устойчива к сбоям;
• высокая общая пропускная способность сети при передаче пульсирующего трафика;
• возможность динамически перераспределять пропускную способность физических каналов связи.

Недостатки коммутации пакетов:

• неопределенность скорости передачи данных между абонентами сети;
• переменная величина задержки пакетов данных;
• возможны потери данных из-за переполнения буферов;
• возможны нарушения последовательности прихода пакетов.

В компьютерных сетях применяется коммутация пакетов.

Cпособы передачи пакетов в сетях:

• Дейтаграммный способ – передача осуществляется как совокупность независимых пакетов. Каждый пакет двигается по сети по своему маршруту и пользователю пакеты поступают в произвольном порядке.
• Достоинства: простота процесса передачи.
• Недостатки: низкая надежность засчет возможности потери пакетов и необходимость программного обеспечения для сборки пакетов и восстановления сообщений.
• Логический канал - это передача последовательности связанных в цепочки пакетов, сопровождающихся установкой предварительного соединения и подтверждением приема каждого пакета. Если i-ый пакет не принят, то все последующие пакеты не будут приняты.
• Виртуальный канал – это логический канал с передачей по фиксированному маршруту последовательности связанных в цепочки пакетов.
• Достоинства: сохраняется естественная последовательность данных; устойчивые пути следования трафика; возможно резервирование ресурсов.
• Недостатки: сложность аппаратной части.

В данной статье мы рассмотрели основные методы коммутации в вычислительных сетях, с описание каждого метода коммутации с указанием достоинст и недостатков.

Circuit switching and packet - it"s methods for solving the generalized problem of switching data in any network technology. Complex technical solutions of the generalized switching tasks in its entirety consists of the particular problems of data transmission networks.

By the special problems of data networks include:

• define flows and appropriate routes;
• fixation route configuration parameters, and tables of network devices;
• recognition flows and data transfer between one device interface;
• multiplexing / demultiplexing streams;
• separation medium.

Among the many possible approaches to the solution of the generalized problem of subscribers switching networks allocate two basic, which include channel switching and packet switching. Thus there are traditional applications of each switching techniques, for example, telephone networks continue to be built and constructed using circuit switched technology, computer networks and the vast majority are based on packet switching technique.

Therefore, as information flow in circuit-switched networks are the data exchanged between a pair of subscribers. Accordingly, the global flow feature is a pair of addresses (telephone numbers) subscribers communicate with each other. One feature of circuit-switched networks is the concept of an elementary channel.

Elementary channel

Elemental channel (or channel) - is a basic technical characteristics of the circuit switched network, which is fixed within a given type of network throughput value. Every link in the circuit switched network has a capacity of a multiple channel elementary adopted for this type of network.

In traditional telephone systems the value of the elementary channel speed is equal to 64 kbit / s, which is sufficient for high-quality digital voice.

For high-quality voice uses the frequency of sound vibrations amplitude quantization 8000 Hz (sampling time 125 ms intervals). To represent a measure of the amplitude is most often used 8-bit code, which makes 256 tone gradation (by sampling values).

In this case, the transmission of one voice channel is needed bandwidth 64 kbit / s:

8000 x 8 = 64000 bits / s or 64 kbit / s.

Such a voice channel is called an elementary channel digital telephone networks. A feature of the circuit switched network is that the bandwidth of each link must be equal to an integer number of elementary channels.

The composite channel

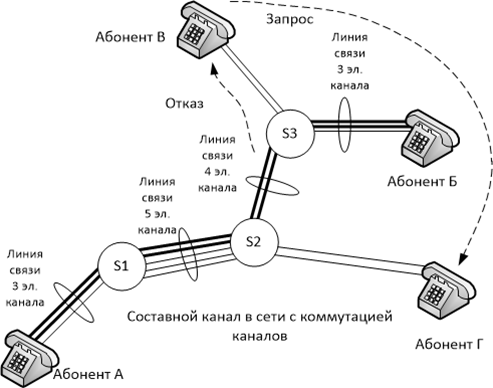

Communication constructed by switching (connection) of elementary channels, called a composite channel.

Составной канал

The properties of the composite channel:

• composite channel throughout its length is made up of the same number of elementary channels;
• composite channel has a constant and fixed bandwidth throughout its length;
• composite channel is created temporarily for the period of the session two subscribers;
• at the session, all the basic channels that are included in the composite channel, enter the exclusive use of subscribers, for which the composite channel has been created;
• during the communication session in the subscribers can send network data rate not exceeding a channel capacity of the composite;
• data received in a composite channel, the called subscriber is guaranteed to be delivered without delay, losses, and at the same rate (source rate) regardless of whether there is at this time in the other network connection or not;
• after the end of the session the basic channels that were included with the corresponding composite channel, declared free and returned to the pool of resources allocated for use by other users.

Connection refused

Connection refused

Connection requests are not always successful.

If the path between the calling and called subscribers are no free channels or called basic node is busy, the malfunction occurs in the connection setup.

The advantage of circuit switching

Circuit switching technology is aimed at minimizing the accidental events in the network, ie a technology. In order to avoid any possible uncertainty much of the work on information exchange is carried out in advance, even before the start the data transfer. First, for a given address, the availability of the required basic channels all the way from the sender to the recipient. But in the case of bursty, this approach is inefficient, since 80% of the time channel may be idle.

Packet Switching

The most important principle of the networks with a packet switched data submission is transmitted over the network in the form of structurally separated from each other pieces of data called packets. Each packet has a header, which contains the destination address, and other supporting information (length of the data field, a checksum, and others.), Used for the delivery to the addressee of the package.

Having address in each packet is one of the most important features of packet switching technology, since each packet can be processed independently of the other switch packets constituting the network traffic. In addition to the title in the package may have one additional field to be placed at the end of the package and so-called trailer. In the trailer is usually placed checksum, which allows you to check whether the information has been corrupted during transmission over the network or not.

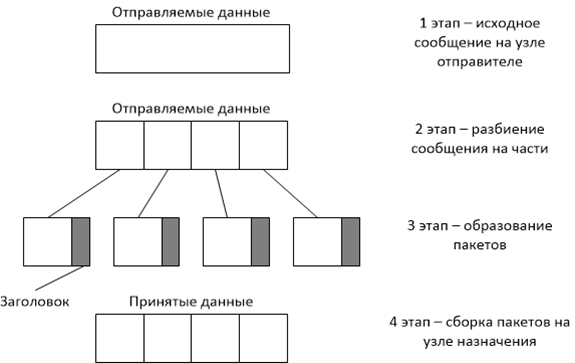

Partitioning the data into packets

Partitioning the data into packets takes place in several stages. Chain sender node generates transmission data, which is divided into equal parts. After that occurs the formation of a package by adding the header overhead. And the last stage is assembled packets into the original message to the destination node.

Partitioning the data into packets

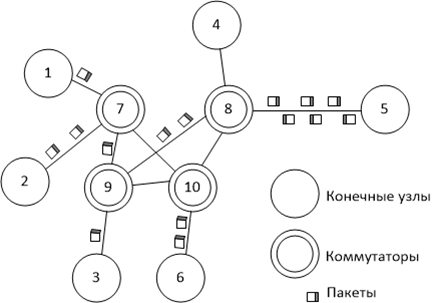

Transferring data over a network as a packet

Packet Transmission Network

As in the circuit switched networks, packet switched networks, for each of the streams is determined manually or automatically route fixed in the stored tables for commutation switches. Packets entering the switch are processed and sent on a particular route

Uncertainty and asynchronous movement of data in packet-switched networks makes special demands on the switches in such networks.

The main difference between a packet switch of the switches in the circuit-switched networks is that they have an internal buffer memory for temporarily storing packets. Switch buffers need to harmonize data rates in communication links connected to its interfaces, as well as to harmonize the rate of arrival packets with their switching speed.

Methods of transfer packages

A switch can operate on the basis of one of three methods promote packages:

• datagram transmission;
• Transfer to the establishment of a logical connection;
• Transfer to the establishment of a virtual channel.

Datagram transmission

Datagram transfer method based on the promotion of packet independent from each other. packet processing procedure is only determined by the values of parameters that it carries, and the current state of the network. And every single packet network is considered as a completely independent unit transfer - datagram.

Illustration datagram packet principle

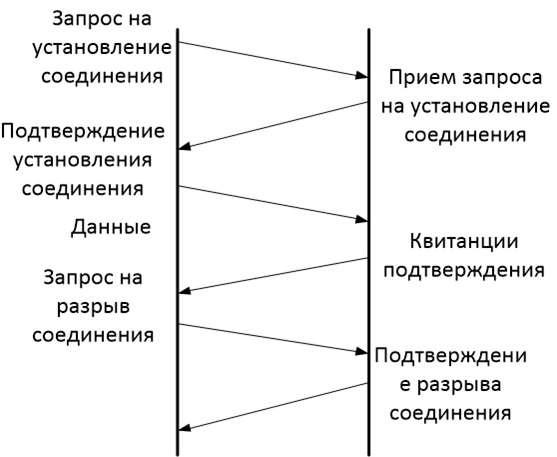

Transfer to the establishment of a logical connection

Transfer to the establishment of a logical connection

Procedure for harmonization of the two end nodes of a network of some parameters of packet exchange process is called the establishment of a logical connection. Options negotiated by the two interacting nodes, called a logical connection parameters.

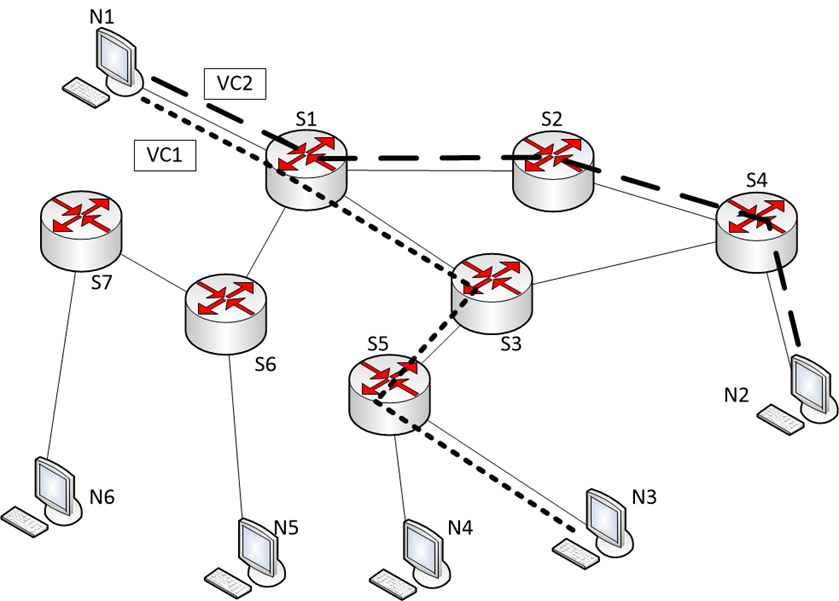

Virtual channel

Virtual channel

The only pre-padded fixed route connecting end nodes to the packet-switched network, referred to as a virtual channel (virtual circuit or virtual channel). Virtual channels are laid for sustainable information flow. In order to isolate the data flow of the total traffic flow of each packet is marked with a special kind of sign - label. As with the establishment of a logical network connections, the virtual channel begins with a gasket from the source node a special package - the connection request.

Table switching networks using virtual channels is different from the switching table in datagram networks. It contains entries only passing through the switch virtual channels, and not all the possible destination address, as is the case in networks with datagram algorithm transfer.

Comparison circuit-switched and packet

Самостоятельная работа : стр. 646–651, 720–722,
стр. 67–79, 542–544, –651, стр. 48–58; стр. 408–431

Повторитель (репитер) – передаёт электрические сигналы от одного участка кабеля к другому, предварительно усиливая их и восстанавливая их форму. Используется в локальных сетях для увеличения их протяжённости. В терминологии OSI функционирует на физическом уровне.

Коммутаторы – многопортовые повторители, которые считывают адрес назначения каждого входящего пакета и передают его только через тот порт, который соединён с компьютером-получателем. Могут функционировать на разных уровнях OSI. (другая версия – канальный уровень)

Концентратор (hub)– многопортовое устройство для усиления сигналов при передаче данных. Используется для добавления в сеть рабочих станций или для увеличения расстояния между сервером и рабочей станцией (суммарная пропускная способность входных каналов выше пропускной способности выходного канала). Работает как коммутатор, но вдобавок может усиливать сигнал.

Мультиплексор (устройство или программа) – позволяет передавать по одной коммуникационной линии одновременно несколько различных сигналов.

Шлюз – передаёт данные между сетями или прикладными программами, использующими разные протоколы (способы кодировки, физические среды для передачи данных), например, подключения локальной сети к глобальной. Функционирует на прикладном уровне.

Мост – соединяет две сети с одинаковыми протоколами, усиливает сигнал и пропускает только те сигналы, которые адресованы компьютеру, находящемуся по другую сторону моста. Другая редакция : компьютер с двумя сетевыми картами, предназначенный для соединения сетей.

Маршрутизатор – (соединяет разные ЛВС, как и мост, пропускает только ту информацию, которая предназначена для сегмента, с которым он соединён.) Отвечает за выбор маршрута передачи пакетов между узлами. Выбор маршрута осуществляется на основе:
– протокола маршрутизации, содержащего информацию о топологии сети;

– специального алгоритма маршрутизации.

Функционирует на сетевом уровне OSI.

Непонятные вопросы :

Устройство сопряжения ЭВМ с несколькими каналами связи называется:

– концентратор/повторитель/ мультиплексор/модем

Устройство коммутирующее несколько каналов связи называется:

– мультиплексор передачи данных/концентратор/повторитель/модем

XXXIII. Основные понятия криптографии

Самостоятельная работа : стр. 695–699

Криптография (шифрование) – кодирование данных, посылаемых в сеть, так, чтобы их могли прочитать только стороны, участвующие в конкретной операции. Надёжность защиты зависит от алгоритма шифрования и длины ключа в битах.

Метод шифрования – алгоритм, описывающий порядок преобразования исходного сообщения в результирующее. Пример . Метод гаммирования – замена букв нотами по определённому алгоритму.

Ключ шифрования – набор параметров, необходимых для применения метода.Другая редакция: – последовательность символов, сохранённых на жёстком или съёмном диске.

Статический ключ – не меняется при работе с разными сообщениями.

Динамический ключ – для каждого сообщения изменяется.

Типы методов шифрования .

– Симметричные : один и тот же ключ используется и для шифровки, и для дешифровки. Неудобен в электронной коммерции, так как у продавца и покупателя должны быть разные права к доступу информации. Продавец посылает всем покупателям одни и те же каталоги, но покупатели возвращают ему конфиденциальную информацию о своих кредитных картах, и нельзя смешивать заказы и их оплату для разных покупателей.

Собеседники. Как правило, в сетях общего доступа невозможно предоставить каждой паре абонентов собственную физическую линию связи , которой они могли бы монопольно «владеть» и использовать в любое время. Поэтому в сети всегда применяется какой-либо способ коммутации абонентов, который обеспечивает разделение имеющихся физических каналов между несколькими сеансами связи и между абонентами сети.

Коммутация в городских телефонных сетях

Городская телефонная сеть - это совокупность линейных и станционных сооружений. Сеть, имеющая одну АТС, называется нерайонированной. Линейные сооружения такой сети состоят только из абонентских линий. Типовое значение ёмкости такой сети 8-10 тысяч абонентов. При больших ёмкостях из-за резкого увеличения длины АЛ целесообразно переходить на районированное построение сети. В этом случае территория города делится на районы, в каждом из которых сооружается одна районная АТС (РАТС), к которой подключаются абоненты этого района. Соединения абонентов одного района осуществляется через одну РАТС, абонентов разных РATC - через две. РАТС связываются между собой соединительными линиями в общем случае по принципу «каждая с каждой». Общее число пучков между РАТС равно количество РАТС/2. При возрастании ёмкости сети число пучков СЛ, связывающих РATC между собой по принципу «каждая с каждой», начинает резко расти, что приводит к чрезмерному возрастанию расхода кабеля и затрат на организацию связи и Поэтому при ёмкостях сети свыше 80 тысяч абонентов применяют дополнительный коммутационный узел. На такой сети связь между АТС разных районов осуществляется через узлы входящего сообщения (УВС), а связь внутри своего узлового района (УР осуществляется по принципу «каждая с каждой» или через свой УВС.
