Универсальный усилитель вай фай сигнала. Подробная инструкция по подключению и настройке модема TP Link TL Wa850re. Усилитель из алюминиевой банки

Приобретение Wi-Fi-роутера позволяет создать зону беспроводного домашнего интернета, «отвязав» ноутбуки, смартфоны и планшеты от кабельного подключения. Однако штатного номинала источников Wi-Fi сигнала часто не хватает для покрытия больших помещений или нескольких комнат, что приводит к ухудшению качества передачи данных. В этом случае на помощь приходят Wi-Fi-усилители, посредством которых можно расширить зону покрытия сети.

Причины низкого качества сигнала

Перед тем как переходить непосредственно к усилительным устройствам, следует определиться с причиной низкого качества связи в сети, так как оно не всегда напрямую связано с мощностью источника Wi-Fi сигнала. Это особенно актуально в том случае, если реальный диапазон покрытия приобретённого устройства значительно отличается от заявленного производителем номинала. Существуют несколько факторов, которые могут негативно влиять на качество беспроводной сети:

В первых двух случаях проблема некачественного сигнала решается правильным выбором места для роутера. Это простое действие позволяет улучшить ситуацию без дополнительных вложений. В двух последних случаях без приобретения устройств, усиливающих Wi-Fi сигнал, не обойтись.

Виды Wi-Fi усилителей

Усилители Wi-Fi - это устройства, посредством которых можно значительно увеличить зону покрытия сети без необходимости замены источника сигнала на более мощный аналог. Как правило, они стоят дешевле самого роутера, что делает их приобретение довольно выгодным с точки зрения соотношения «цена - результат». Усилители Wi-Fi сигнала подразделяются на две категории: активные и пассивные.

Активные усилители

В первую очередь, к активным усилителям Wi-Fi относят репитеры (повторители) - устройства-ретрансляторы, которые расширяют уже существующую сеть, принимая сигнал роутера и транслируя его дальше. Как и Wi-Fi роутер, репитер представляет собой отдельное электронное устройство, питающееся от электросети. Зона его покрытия также представляет собой окружность, в центре которой находится ретранслирующее устройство. В среднем при использовании репитера зона покрытия сети увеличивается на 15–20 м в зависимости от мощности устройства.

Активный усилитель увеличивает зону действия роутера на 15–20 метров

Роутер также может являться активным усилителем Wi-Fi, если он работает в паре с основным устройством. Дополнительный роутер работает как и основной с тем отличием, что оба прибора транслируют единую сеть, а не две отдельные. В отличие от репитера дополнительная точка доступа подключается к основному роутеру посредством кабеля и может находиться от него на значительном удалении. Основным недостатком активных усилителей Wi-Fi является относительно высокая стоимость.

Пассивные усилители

К пассивным усилителям Wi-Fi сигнала относятся усилительные антенны для роутеров, посредством которых можно увеличить изначальный диапазон покрытия сети и стабилизировать сигнал. По большому счёту это более совершенный аналог «родных» антенн, идущих в комплекте с роутером. Усилительные антенны бывают двух видов: всенаправленные и направленные. Всенаправленные антенны работают по стандартному принципу, распространяя сигнал в виде окружности, в то время как направленные транслируют сигнал только в одном направлении.

Всенаправленная антенна имеет вид стержня, который излучает радиоволны по окружности

В зависимости от модели пассивные антенны могут устанавливаться непосредственно на роутер или же выноситься за его пределы. Как правило, выносные аналоги обладают большим усилительным потенциалом. Основным недостатком пассивных усилителей Wi-Fi является сравнительно невысокая эффективность - увеличение зоны покрытия составляет 5–10 м.

Настройка усилителя Wi-Fi

После того как вы определились с выбором усилителя и осуществили покупку, необходимо произвести первую настройку устройства. В настройке нуждаются только активные усилители, пассивные антенны достаточно просто подключить к роутеру. Для первоначальной настройки вам понадобится ноутбук или ПК с Wi-Fi адаптером. Настройка репитера осуществляется следующим образом:

1. Вставьте устройство в розетку и дождитесь активации индикатора Power Indicator, который оповещает пользователя об успешном включении репитера. Полноценная активация устройства может занять от одной до нескольких минут.
2. После того как устройство полностью включится, активируется индикатор Wireless Indicator, который говорит о том, что репитер начинает трансляцию сигнала. Новая сеть, созданная репитером, начнёт отображаться в списке доступных беспроводных подключений на вашем ПК.

   О том, что сеть Wi-Fi активна, свидетельствует соответствующий индикатор на роутере

3. Подключитесь к новому устройству. При попытке подключения к репитеру Windows выдаст системное уведомление о том, что новый маршрутизатор не установлен, и предложение его настроить. Выберите пункт «Подключиться к сети без предварительной установки и настройки».

   При попытке подключения к репитеру операционная система предложит начать установку и настройку устройства

4. После того как ПК подключится к репитеру, откройте любой браузер и введите в адресную строку IP адрес репитера. По умолчанию это 192.168.10.1 (репитеры отдельных производителей могут быть привязаны к иному IP адресу, найти который можно в прилагаемой к устройству инструкции).
5. В открывшемся окне авторизации введите логин и пароль. Данные по умолчанию: admin/admin.

   Для того чтобы войти в меню настройки репитера, нужно ввести логин и пароль по умолчанию

6. В системном меню репитера выберите «Wireless repeater mode». В открывшемся окне выберите «Repeater Mode». Устройство начнёт поиск доступных Wi-Fi сетей.

   Нажатие на кнопку «Repeater» запустит режим поиска доступных сетей

7. Найдите свой роутер и подтвердите выбор нажатием кнопки Apply или обновите список посредством кнопки Refresh, если нужная вам сеть не отображается. Если ваша сеть защищена, то для входа требуется ввести пароль.

   В списке доступных сетей необходимо выбрать роутер, зону действия которого требуется расширить

8. Начнётся автоматическая настройка новой сети, по завершении которой в окне Wireless Repeater Mode появится сообщение об успешном завершении операции.

Для настройки дополнительной точки доступа вам понадобится сетевой LAN кабель, обжатый с двух сторон. Процесс настройки выглядит следующим образом:

1. В первую очередь дополнительный роутер сбрасывается до заводских настроек. Для этой цели используется миниатюрная кнопка, которая обычно спрятана в углублении - необходимо нажать её и не отпускать в течение нескольких секунд.

   Для того чтобы выполнить сброс роутера до заводских настроек, необходимо нажать на кнопку перезагрузки

2. Основной и дополнительный роутер соединяются друг с другом посредством сетевого кабеля. На основном роутере кабель подключается в LAN разъем (обычно жёлтого цвета), а на дополнительном - в WAN (обычно синего цвета).

   Для соединения роутеров необходимо локальный (LAN) порт одного из них подключить на вход глобальной сети (WAN) другого

3. При успешном соединении загорятся индикаторы LAN и WAN на основном и дополнительных роутерах соответственно.
4. После удачного завершения соединения необходимо настроить дополнительный роутер посредством ПК. Для этой цели роутер и ПК соединяются LAN кабелем через LAN порт на роутере и соответствующий разъем на ПК.

   LAN-порт компьютера подключается к любому свободному «жёлтому» порту роутера при помощи патч-корда

5. В адресной строке браузера вводится IP-адрес роутера. По умолчанию это 192.168.0.1 или 192.168.1.1 в зависимости от производителя устройства. После перехода по введённому адресу откроется окно авторизации, в котором необходимо ввести логин и пароль. Данные по умолчанию: admin/admin.
6. В системном меню настроек роутера выбирается вкладка «Network», а затем вкладка «WAN».

   В окне настройки задаётся способ подключения к сети с динамическим IP-адресом

7. В открывшемся окне в поле «WAN Connection Type» должно стоять значение «Dynamic IP». Если это не так, установите это значение посредством нажатия на стрелку активации выпадающего списка.
8. При успешной настройке дополнительной точки доступа напротив полей «IP Address», «Subnet Mask» и «Default Gateway» появятся установленные программой значения.

Если вы предпочитаете пользоваться защищённой сетью с парольным доступом, то на дополнительном роутере также необходимо установить дополнительные настройки безопасности. Для этого во вкладке «Wireless» необходимо выбрать пункт «Wireless Security». В открывшемся окне выберите стандарт WPA/WPA2, а в поле «PSK Password» вводите новый пароль. Для подтверждения данных нажмите кнопку «Save». Подтвердите перезагрузку для установки новых параметров.

На дополнительном роутере желательно настроить парольный доступ, чтобы к сети не могли подключиться посторонние пользователи

Усилитель Wi-Fi своими руками

При желании можно изготовить Wi-Fi-усилитель самостоятельно из подручных средств, тем самым сэкономив средства. Однако стоит отметить, что польза от таких «самоделок» довольно сомнительна, а риск привести роутер в негодность очень высок. Ниже мы рассмотрим конструкции усилительных насадок направленного сигнала, которые позволяют усилить сигнал Wi-Fi, не рискуя «здоровьем» своего роутера.

Фокусирующая насадка для Wi-Fi роутера

Сигнал Wi-Fi-роутера распространяется по круговой диаграмме - по мере удаления от источника он ухудшается, а при выходе за зону уверенного приёма начинает обрываться. При необходимости сигнал можно сфокусировать и передать в нужном направлении, где покрытия роутера не хватает. Для изготовления фокусирующей насадки вам понадобится медная проволока диаметром от 0,8 до 1 мм и кусок пластика или плотного картона.

Для сборки усилителя понадобится кусок обычного картона и несколько отрезков проволоки длиной 48 мм

Сборка насадки осуществляется в следующей последовательности:

Такая насадка даёт до 10 дБ усиления, при этом диаграмма принимает направленную форму, то есть Wi-Fi сигнал стабильно транслируется по большей части только в одну сторону.

Усилитель из алюминиевой банки

Усилитель Wi-Fi сигнала из алюминиевой банки - это, пожалуй, самый простой способ усилить и стабилизировать Wi-Fi сеть в пределах небольшого радиуса. Этот тип усилителя также делает сигнал направленным.

Для изготовления такого устройства понадобится алюминиевая банка ёмкостью 0,5 л и обычный строительный или канцелярский нож.

Для изготовления Wi-Fi-усилителя понадобится роутер, алюминиевая банка и канцелярский нож

Сборка насадки осуществляется по простой схеме:

Чтобы насадка сидела на антенне более плотно, отверстие в банке можно уплотнить поролоном, бумагой или любым другим материалом.

Видео: как сделать усилитель Wi-Fi бесплатно и просто

Wi-Fi-усилители расширяют покрытие сети и стабилизируют сигнал без необходимости замены роутера. Каждый из перечисленных вариантов имеет свои достоинства и недостатки, с учётом которых можно подобрать наиболее подходящее для каждой ситуации решение.

Если ваш роутер не поддерживает WPS, то TL-WA850RE придётся настроить вручную. Впрочем, этот процесс сложным назвать тоже трудно. Достаточно подключиться к усилителю патч-кордом или через Wi-Fi, благо по умолчанию точка доступа в устройстве не требует пароля. Веб-интерфейс репитера доступен по адресу http://tplinkextender.net или http://192.168.0.254. Логин и пароль не меняются годами — admin и admin. Изначально пользователю доступен только мастер быстрой настройки, который предлагает выбрать регион, а затем ищет в эфире доступные беспроводные сети. Затем в списке сетей требуется выбирать нужную, указать её тип шифрования и пароль, а также, если очень хочется, можно поменять SSID самого усилителя. Помимо этого, есть возможность вручную задать параметры подключения к родительской точке доступа. В самом конце мастер предлагает ещё раз проверить все настройки и экспортировать их в текстовый файл.

После завершения работы мастера становятся доступными остальные параметры TL-WA850RE, коих, впрочем, не так уж много. На главной странице, как водится, сведена вся основная информация о работе устройства. В следующем разделе можно запустить WPS для быстрого подключения клиентов. Далее идут сразу две полезные функции — поддержка нескольких профилей подключения к беспроводным сетям, между которыми можно быстро переключаться, и режим Smart DHCP, который включен по умолчанию. В этом режиме все клиенты получают настройки сети от родительской точки доступа, но можно включить и обычный DHCP-сервер.

Раздел с настройками беспроводного модуля очень похож на тот, что мы видели в роутерах TP-Link. Правда, тут есть пара отличий. Во-первых, устройство поддерживает два варианта расширения покрытия Wi-Fi. В первом случае усилитель работает в режиме «прокси», пропуская через себя и обрабатывая весь клиентский трафик. Второй вариант работы — это обычный WDS-режим. Во-вторых, в TL-WA850RE предусмотрен монитор трафика, который наглядно показывает скорости входящих и исходящих соединений.

Есть в устройстве и вполне стандартные функции: управление настройками (сохранение, восстановление и сброс), обновление прошивки, просмотр логов, смена пароля администратора и перезагрузка. В общем, все необходимые функции для усилителя сигнала Wi-Fi в TL-WA850RE присутствуют, но хочется, конечно, большего. Например, работу в качестве простой точки доступа (Ethernet → Wi-Fi). Ну и не стоит забывать, что из-за столь компактного и невентилируемого корпуса устройство имеет свойство заметно нагреваться во время работы.

Усилитель сигнала (репитер) Wi-Fi TP-Link TL-WA850RE
Стандарты	IEEE 802.3u, IEEE 802.11 b/g/n (2,4 ГГц)
Чипсет/контроллер	Atheros AR9341 (500 МГц)
Память	RAM 32 Мбайт/ROM 4 Мбайт
Антенны	2 x внутренние 2x2:2
Шифрование	64/128-бит WEP/WPA/WPA2, 802.1x, WPS
Максимальная скорость	802.11n: до 300 Мбит/с, 802.11g: до 54 Мбит/с, 802.11b: до 11 Мбит/с
Интерфейсы	1 x 10/100 Мбит/с LAN
Индикаторы	Питание, состояние, 1 x Wi-Fi, 1 x LAN; 5 x уровень сигнала
Аппаратные кнопки	WPS, Reset
Размеры (ШхДхВ)	110x656x75 мм
Питание	AC 100-240 В, 50-60 Гц, 0,3 А
Гарантия	1 год
Цена	1 200 рублей

Ну что же, самое время рассказать о том, как себя ведёт TP-Link TL-WA850RE в «боевых» условиях. В качестве базовой точки доступа использовался роутер TL-WDR4300 . У обоих беспроводных устройств ширина автоматически выбранного канала была принудительно выставлена в значение 40 МГц, использовалось шифрование WPA2-AES, а остальные настройки остались без изменений. Повторитель сигнала работал в режиме «прокси», а не WDS. Одним из тестовых стендов был ноутбук Acer Aspire V5-551G (NB) под управлением Windows 8 x64 и с сетевыми контроллерами Atheros AR5BW222 (Wi-Fi) и Atheros AR8151 (Ethernet). В качестве второго стенда использовался настольный ПК (DS) следующей конфигурации: AMD Phenom 2 X6, 8 Гбайт RAM, Gigabit Ethernet Realtek RTL8111D. Результаты тестов в программе Ixia IxChariot 6.7 с профилем High Performance Throughput представлены в нижеследующей таблице.

Средняя скорость в точке 1, Мбит/с
Потоки	1	2	4	8	16
С адаптером, Ethernet
DS → NB	9	27	25	38	24
NB → DS	7	18	25	60	64
NB ↔ DS	15	17	26	11	26
Без адаптера
DS → NB	71	72	57	66	43
NB → DS	84	80	85	89	88
NB ↔ DS	57	56	73	60	61
Средняя скорость в точке 2, Мбит/с
Потоки	1	2	4	8	16
С адаптером, Wi-Fi
DS → NB	16	21	25	17	10
NB → DS	19	26	29	27	18
NB ↔ DS	19	10	18	17	10
Без адаптера
DS → NB	27	15	13	22	14
NB → DS	40	18	16	-	-
NB ↔ DS	40	13	8	9	-

Пара слов об условиях тестирования. Роутер и усилитель (Точка 1) были размещены в двух соседних помещениях, соединённых коридором. Располагались они на расстоянии примерно девяти метров, но без серьёзных преград вроде стен. Уровень принимаемого сигнала находился как раз в районе двух-трёх сегментов, что соответствует примерно 40-50% от мощности сигнала базовой ТД. В первой точке ноутбук подключался к роутеру как напрямую через Wi-Fi, так и через провод к TL-WA850RE. Вторая точка находилась ещё в одной комнате, удалённой от первой на четыре метра и отделённой от нее кирпичной стеной. Здесь ноутбук подключался только по Wi-Fi — к основной сети и к сети репитера, который оставался в первой точке. Участникам теста активно мешали две ТД в близлежащих комнатах и ещё три-четыре роутера на соседних этажах. В общем, ситуация довольно типичная для офисного центра или многоквартирного дома.

И что же получилось в итоге? А в итоге вышло так, что в первой точке беспроводной адаптер ноутбука оказался намного лучше усилителя и по стабильности соединения, и уж тем более по скоростям передачи данных. Если вы планируете использовать TL-WA850RE в качестве адаптера для просмотра потокового контента на ТВ или плеере без Wi-Fi, то размещать его придётся поближе к домашнему роутеру. Для сравнения: при максимальном уровне приёма (пять из пяти сегментов) скорость такого подключения всё равно была не выше 50-60 Мбит/c. Впрочем, во второй точке, где прямой путь до родительской точки доступа пролегает через три кирпичных стены, репитер отыгрался. На однопоточном соединении ноутбук показал не самую плохую скорость, но вот в многопоточных тестах сдался окончательно, вообще не сумев завершить часть из них. С TL-WA850RE же подключение оказалось пусть и не самым быстрым, зато достаточно стабильным. Так что своё звание усилителя или, если хотите, расширителя зоны покрытия Wi-Fi он успешно подтвердил.

Выводы

Общее впечатление от TP-Link TL-WA850RE в целом положительное. Над дизайном устройства хорошо поработали — оно получилось очень симпатичным. Стоит похвалить разработчиков и за простоту настройки усилителя. Хоть в свежей прошивке веб-интерфейс опять не переведён на русский язык, разобраться с ним не так уж сложно. Что касается работы в качестве беспроводного адаптера для подключения устройств через Ethernet к домашней сети, то в данном случае размещать устройство очень далеко от роутера точно не стоит. Ну а если вы планируете использовать его именно как усилитель Wi-Fi, то для устранения «мёртвых» зон он годится.

Впрочем, и в том и в другом случае не стоит рассчитывать на высокую скорость передачи данных. И не забывайте, что это всё-таки SOHO-оборудование, поэтому ожидать от него значительного увеличения зоны приёма Wi-Fi не стоит. На это, в общем-то, намекает и его цена в 1 200 рублей. Как мы и говорили в самом начале, TP-Link TL-WA850RE — это полезная и недорогая штучка для небольшого апгрейда локальной сети.

К примеру, в доме или квартире установлен роутер, но в дальней комнате ноутбук, телефон или планшет имеет слабый уровень сигнала. При этом настолько слабый, что подключение порой невозможно.

Можно конечно подключить к ноутбуку более мощный Wi-Fi адаптер, но что делать с телефоном и планшетом? В этом случае нам поможет точка доступа, которая поддерживает режим работы - репитер или повторитель . Точка доступа TL-WR740N будет подключаться по Wi-Fi к вашему роутеру и передавать беспроводной сигнал далее, чем это может сделать телефон, планшет или другое клиентское устройство. C помощью репитера TP-Link и вы сможете усилить Wi-Fi сигнал для Ваших устройств.

Настройка точки доступа в режиме Wi-Fi репитер

Маршрутизатор TP-Link подключается к компьютеру или ноутбуку с помощью кабеля «витая пара». Питание подключается к точке доступа с помощью блока питания. Настройки сетевой карты должны быть выставлены по умолчанию.

После настройки точки доступа, кабель от компьютера до точки доступа можно будет отключить.

Открываем браузер Internet Explorer, Mozilla, Opera, Chrome или любой другой, и вводим адрес 192.168.0.1 . Это по умолчанию, его так же можно посмотреть на днище роутера.

В следующем окне вводим имя пользователя admin , пароль admin .

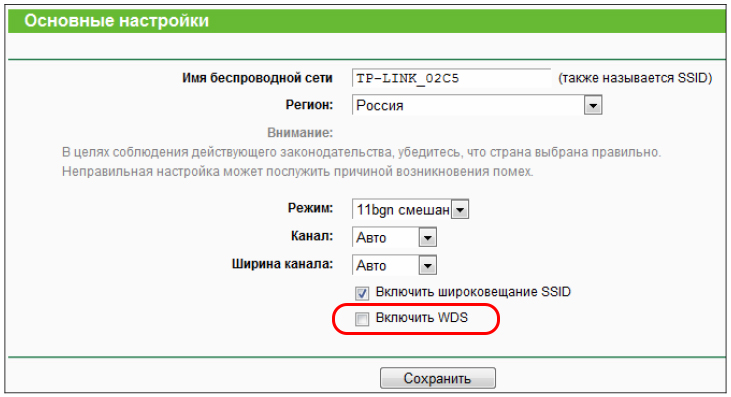

Открываем меню: Беспроводной режим — Настройка беспроводного режима — .

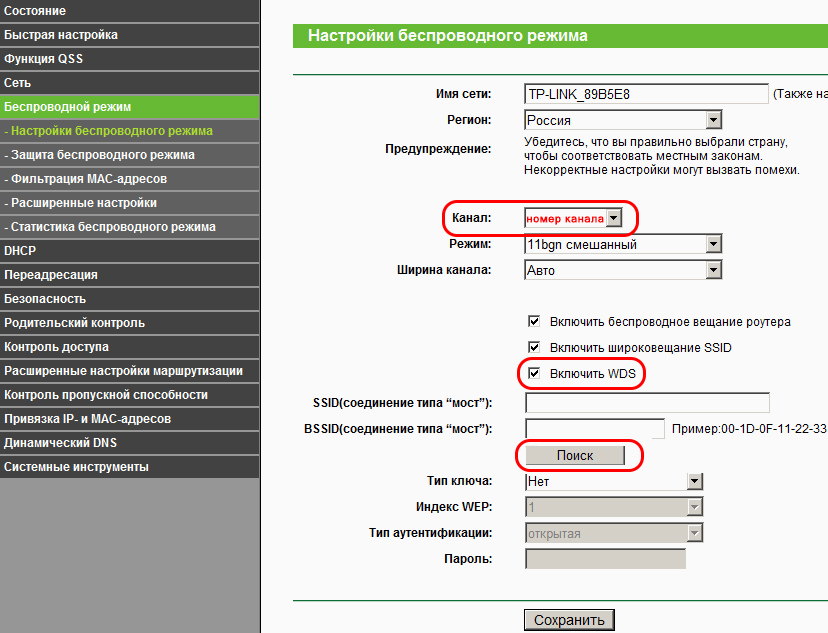

После — появится ниже группа текстовых полей. Нажимаем кнопку «Поиск»

В появившемся окне нажимаем «Подключение» напротив Wifi сети, к которой будем подключаться.

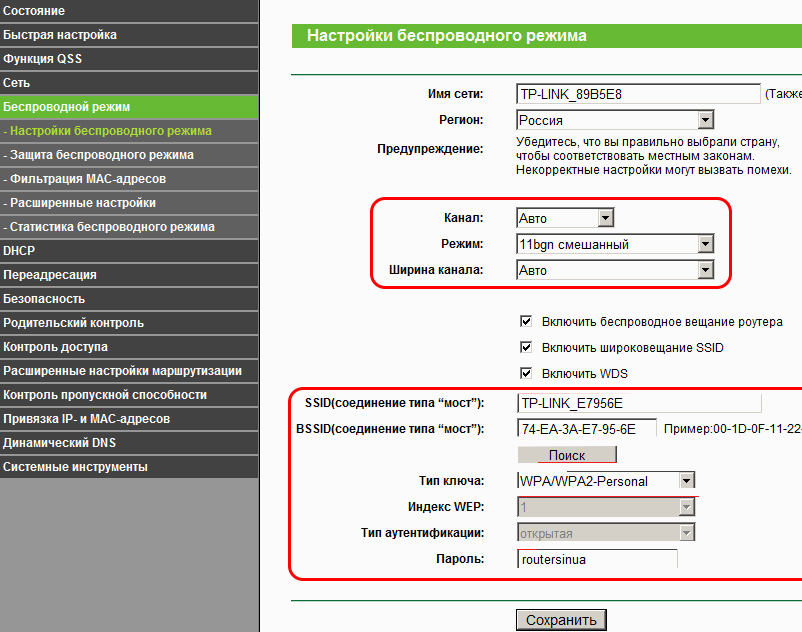

Выбираем тип шифрования: открытое, или . В последнюю колонку вписываем пароль от wifi сети , к которой мы хотим подключиться. А также устанавливаем номер канала , такой же, как и у вай-фай сети, с которой хотим создать WDS подключение.

После этого сохраняем настройки нажатием кнопки Сохранить. Если канал wifi сети будет отличатся от необходимого, то вы получите следующее замечание:

Канал вашей точки доступа не совпадает с каналом точки доступа, связанной мостом, вы хотите изменить ваш канал на канал точки доступа, связанной мостом?

Подтверждаем, и канал должен автоматически сменится на правильный.

Теперь осталось лишь только настроить параметры безопасности wifi сети . Переходим в меню: Беспроводной режим — Защита беспроводного режима. Выбираем тип шифрования и пароль, который используется на роутере, к которому подключается наш репитер TP-Link. В нашем случае использовалось шифрование .

Обратите внимание, если у вас на роутере используется , то в полях Тип, WEP Key Format, WEP Key, Key Type должны быть указаны настройки аналогичные роутеру, к которому будет подключаться точка доступа. В противном случае, репитер TP-Link не подключиться к роутеру. Не забывайте указывать правильный регион в котором расположен Ваш роутер. Если на исходном роутере стоит в графе канал другой номер, то репитер не может подключиться к роутеру из-за неправильно указанных параметров безопасности.

После настройки параметров безопасности сохраняем настройки кнопкой Сохранить и перезагружаемся.

Проверка активации режима WDS

Узнать, что репитер TP-Link смог подключится к роутеру можно в меню Состояние .

Открываем меню и смотрим параметры подключения. В поле Имя () — должно появиться название wifi сети, в поле — мак роутера раздающего сеть, а также номер канала и другие параметры.

Подключение оборудования к Wi-Fi сети с WDS

Вы можете подключить к WDS Wi-Fi сети смартфон c Wi-Fi, планшет или ноутбук. Для подключения ноутбука к Wi-Fi сети, в правом нижнем углу экрана находим значок управления Wi-Fi подключениями. В списке выбираем нашу Wi-Fi сеть и жмем кнопку «Подключить».

Вводим пароль для подключения к Wi-Fi сети, который задали в настройках роутера. После этого ноутбук подключится к Wi-Fi сети.

Проверка подключения устройств к Wi-Fi репитеру

После подключения любого беспроводного устройства (ноутбук, телефон, планшет) к Wi-Fi сети проверим, что устройство подключилось именно к репитеру, а не к роутеру. Для этого на точке доступа открываем меню Беспроводной режим — Статистика беспроводного режима и видим устройства, подключенные к репитеру TP-Link.

Если в списке нет MAC адреса вашего устройства, а интернет на нем работает, то устройство подключилось к роутеру, поскольку в данной точке сигнал роутера лучше, чем сигнал репитера. Поставьте точку доступа в дали от роутера и подключитесь рядом с ней. Если устройство все равно не смогло подключиться к точке доступа, проверьте, что точка доступа подключена к роутеру и у нее правильно установлен тип шифрования и пароль в настройках безопасности.

Вопрос, как увеличить радиус действия беспроводной сети, возникает при возрастании количества абонентов и их удаленности от точки доступа. Производитель TP-Link для решения этого вопроса специально выпускает модели репитеров или усилителей сигнала Wi-Fi. Но эти устройства не универсальны.

Установка дополнительного роутера и его настройка как репитера TP-Link расширяет зону уверенного приема Wi-Fi основного маршрутизатора.

Оригинальная прошивка роутера TP не разрешает работать в режиме репитера, то есть как усилителя уже существующей сети основного маршрутизатора. Такая возможность появляется при замене ее альтернативной прошивкой DD-WRT. Правда, эта операция ведет к прекращению действия гарантии производителя.

Приобретение решает проблему расширения зоны действия Wi-Fi.

Такое решение оптимальное. Настройка не занимает много времени. На основном маршрутизаторе, сигнал которого требуется усилить, нажимаем кнопку WPS.

Инструкция по настройке TL-WA850RE

На устройстве, установленном в зоне уверенного приема, давим на кнопку с изображением замка, ждем загорания индикатора RE. После того как репитер TP соединится с основным роутером по Wi-Fi, начинается ретрансляция его сигнала на большее расстояние. Для оценки уровня импульса имеется электронная графическая шкала. Стабильная работа соответствует 2-3 ее делениям. Добиться большей дальности возможно за счет использования нескольких ретрансляторов.

Другой способ увеличения зоны охвата – применение штатного для роутера TP-Link режима «беспроводного моста».

Настройка в режиме “беспроводного моста”

Будут созданы две Wi-Fi-сети, но при грамотно выбранных элементах настройки, пользователи этого не замечают. При своем перемещении они будут эксплуатировать ту, что с более сильным сигналом в точке нахождения абонента. Основной маршрутизатор в идеальном варианте тоже должен быть от TP-Link. «Подружить» настраиваемый роутер с изделием другого производителя не всегда получается.

Итак, основной маршрутизатор настроен и раздает Wi-Fi абонентам. В его настройках нужно внести изменения.

Настройка вручную

Есть шанс TP механическим способом.

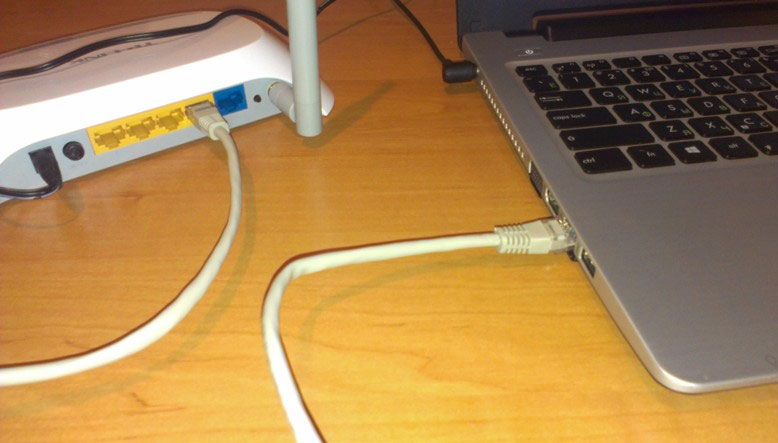

1. Для этого разъем сетевой карты внешнего компьютера с помощью патч-корда соединяется с любым портом LAN будущего усилителя сигнала.
2. После ввода в строку адреса 192.168.0.1 и нажатия Enter необходимо авторизоваться, используя значения admin/admin.

3. После входа открывается окно меню, где выбираем раздел «Сеть», а в нем – пункт LAN.

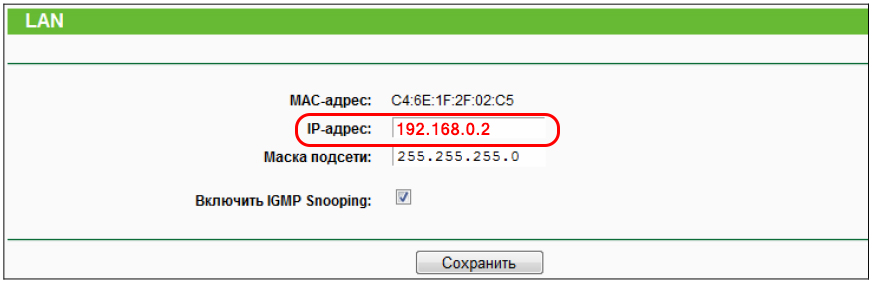

4. Теперь присваиваем репитеру TP новый IP-адрес, находящийся в одной подсети с главным маршрутизатором. Например, 192.168.0.2, выполняем команду «Сохранить».
   Если требуется дополнительное подтверждение смены адреса, нажимаем OK и сохраняем.
5. После перезагрузки входим в меню репитера TP-Link по новому IP-адресу, проверяем установленный номер канала. Последний должен совпадать с каналом главного маршрутизатора, выставленного на устройстве заранее. Если это не так, при отключенном режиме WPS прописываем нужный channel и ставим галочку напротив WDS.
   Сохраняем введенные значения.
6. Теперь на странице появляются новые поля. Находим «Поиск» и нажимаем на него.

7. Открывается список доступных Wi-Fi-сетей. Из них выбираем созданную главным маршрутизатором, кликаем «Подключиться».

8. На открывшейся странице прописываем имя сети – SSID – и регион, совпадающие с соответствующими значениями главного роутера. А также вбиваем ее пароль, выбираем смешанный режим 11bgn, сохраняем введенные значения.

9. В разделе меню «Защита беспроводной сети» указываем WPA/WPA2-PSK с шифрованием AES, записываем пароль сети репитера, сохраняем введенные значения.

10. В разделе DHCP отключаем использование DHCP-сервера.

11. После выполнения команды «Сохранить» TP-репитер «уходит» на перезагрузку. По окончании процесса появляется сообщение об успешном завершении настройки.

Проверяем работу режима WDS

WDS – это технология, благодаря которой все абоненты расширенной Wi-Fi-сети через точку доступа соединяются между собой. Для ее создания необходима реализация режимов «беспроводного моста» и «ретранслятора». Для проверки активации WDS в меню настроенного повторителя выбираем раздел «Состояние». В строке «Состояние WDS» должна появиться надпись «Установлено».
Также должна быть доступна информация о SSID, номере канала связи, MAC-адресе устройства и других, ранее введенных при настройке TP параметры.

Подключение оборудования к Wi-Fi-сети с WDS

К сети могут быть подключены устройства с модулем беспроводной связи: ноутбук, планшет, смартфон с поддержкой Wi-Fi. На компьютере в правой части строки задач (трее) находим символ Wi-Fi-соединения, нажимаем на него левой клавишей мыши. Открывается список действующих сетей. Среди них выбираем созданную пользователем, подсоединяемся к ней нажатием кнопки «Подключить». После ввода пароля сети к главному маршрутизатору убеждаемся, что девайс способен раздать «инет», если есть соединение с провайдером.

Проверка подключения устройств к Wi-Fi-репитеру TP

При включенном главном роутере и репитере надо проверить подсоединение беспроводных устройств именно к сети репитера, а не главного роутера. Удалившись на расстояние, где раньше прием был невозможен, включаем гаджет и проверяем соединения. Для подтверждения работы TP-ретранслятора заходим в его меню, в разделе «Беспроводной режим» выбираем пункт «Статистика беспроводного режима».

На новой странице в списке х устройств присутствует MAC-адрес нужного нам изделия. Если его нет, а интернет работает, значит, произошло подключение к основному роутеру. Необходимо еще раз проверить настройки репитера TP. В этой ситуации помогает отключение режима WPS в настройках обоих девайсов. При наличии адреса проверяемого гаджета в списке на значительном удалении от репитера делаем вывод, что его настройка произведена правильно.

Восстанавливаем параметры репитера TP

Если подключения к сети TP-репитера не произошло, или пароль доступа к ней был утерян, возможно восстановление параметров ретранслятора и возврат к заводским настройкам роутера. Для этого на задней панели устройства необходимо нажать и удерживать в течение 10 сек. кнопку Reset.
После окончания процесса восстановления (около 30 сек.) повторить описанные выше операции, внимательно следуя инструкции.
