Светодиодные светильники самоделки. Как сделать светодиодные лампы своими руками? Преимущества самодельной лампы

Светодиодная лампа на сегодняшний день до сих пор является непонятной и дорогой вещью, имеющая не всем понятный принцип работы. На самом деле многие желают иметь у себя подобный источник света, но останавливает цена. Предлагаем рассмотреть, как сделать светодиодную лампу своими руками, а также познакомиться с их достоинствами.

Вам наверняка будут интересны следующие статьи:

1 .

3.

4.

5.

Естественно, что для того, чтобы сделать светодиодную лампу своими руками вам потребуется достаточно много времени и терпения. Однако, с другой стороны, вам будут обеспечены огромное количество часов яркого чистого света, а это стоит потраченных сил. Светодиодные лампы изготавливаются на основе обычных галогенновых ламп GU4 (MR11), и в конечном итоге получается устройство рассчитанное на 12 вольт, которое можно применять как на улице, так и в доме.

Для изготовления светодиодной лампы своими руками вам потребуется:

• Одна галогенная лампа со снятым стеклом, перегоревшая или же можете взять и разобрать новую, это все по желанию.
• Светодиоды. Количество по желанию. Однако помните, что при работе более чем с 22 светодиодами процесс становится достаточно сложным.
• Потребуется также и доступ к он-лайн калькулятору разработки схем для монтажа светодиодных ламп. Этот сервис выдает вам схему как раз по вашему случаю, а именно количество светодиодов, напряжение источника питания и так далее. Калькулятор вы сможете найти на сайте .
• Монтажный клей и супер-клей. В принципе подойдет любой обычный клей, который способен быстро схватываться и высыхать.
• Кусок медного провода.
• Маленький кусок листового алюминия толщиной около 0,2 мм. Для этого будет подходить даже жестяная банка, в том случае, если получится разравнять отрезанный кусок.
• Резисторы. Какие резисторы потребуются следует смотреть по схеме полученной из калькулятора.
• Еще несколько бытовых предметов и достаточно много терпения.

Последовательность действий по сбору светодиодной лампы:

1. Вынимайте все содержимое и ненужное из галогеновой лампы. Берите обыкновенную отвертку и начинайте вынимать замазку возле ножек лампы, она белого цвета и хорошо видна. Она отлично поддается крошению. Удалите всю замазку до того, как начать следующий шаг. Помните, что действовать следует осторожно, т.к. галогеновая лампа очень хрупкая. Не нужно испортить ее чересчур сильным давлением отвертки.

2. Удалите лампочку из отражателя. После удаления замазки, нужно взять молоток и положить лампочку ножками наверх. Далее необходимо ударить по этим ножкам молотком, сильно, но мягко. После этого галогеновая лампочка выпадет на стол, а отражатель станет пустым. В том случае, если в лампе будет оставаться чуть-чуть замазки, не обращайте внимания, т.к. она может быть полезной в последующих операция.

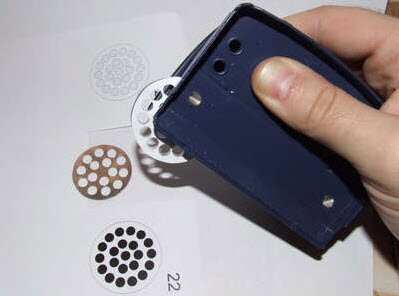

3. Изготовьте алюминиевый диск, на котором в последующем станут крепиться светодиоды. Этот полученный диск еще станет работать отражателем. Для его изготовления потребуется бумажный шаблон. Подобные шаблоны можете найти по адресу — http://www.instructables.com/files/orig/FPR/GJDA/FM2KBQ0E/FPRGJDAFM2KBQ0E.pdf . Эти шаблоны рассчитываются на светодиоды в 5 мм и их следует распечатывать так, как они есть, т.е. в натуральную величину. Подготовьте необходимый вам шаблон (распечатайте и вырежьте, но дырочки вырезать не следует). Далее капелькой клея приклейте шаблон к алюминиевому листу и обрежьте лист по шаблону, а после этого выбивайте дырки с помощью дырокола.

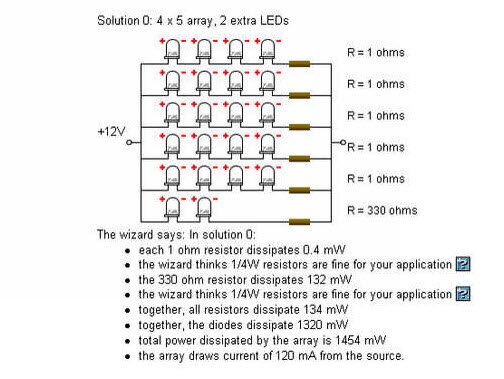

4. Следующим шагом будет генерация схемы соединения светодиодов. Для этого на странице http://led.linear1.org/led.wiz заполняйте 4 поля:

• Source voltage – это напряжения источников питания. Чаще всего для светодиодных ламп оно составляет 12 вольт;
• Diode forward voltage – это напряжение светодиода. Здесь различия существуют в зависимости от цвета светодиода: Красный цвет – 2.0, зеленый – 2.2, желтый – 2.1, истинный зеленый – 3.3, ультрафиолетовый – 3.3, белый – 3.3, синий – 3.3, синий (430 nm) – составляет 4.6 В.
• Diode forward current – это сила тока используемого светодиода, измеряемое в миллиамперах. Это значение должно быть определено на заводской упаковке светодиодов. В том случае, если этого значения на упаковке не имеется, то следует ставить здесь значение 20.
• Number of LEDs in your array – это количество светодиодов в вашей лампе.

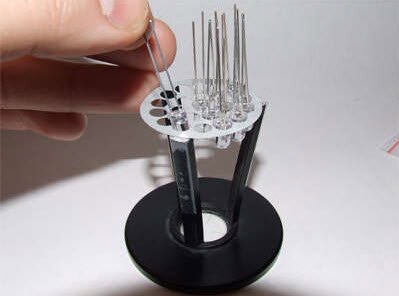

5. Далее следует собирать вместе все светодиоды. Диск нужно положить на какую-либо подставку, типа как на фотографии. Если похожего ничего не найдете, то вполне подойдет часть любой трубки, которая подходит по диаметру. Затем вставляйте в дырки круга светодиоды ножками к верху. Обращайте внимание на расположение светодиодов – ножка катода одного светодиода должна располагаться рядом с анодом другого. Благодаря этому станет легче их пропаять.

Между светодиодами нужно наносить немного клея. Это делать нужно с аккуратностью и следить за тем, чтобы клей не попадал на ножки свтеодиодов. В противном случае во время пайки клей будет испаряться дымком, который является токсичным и опасным для глаз.

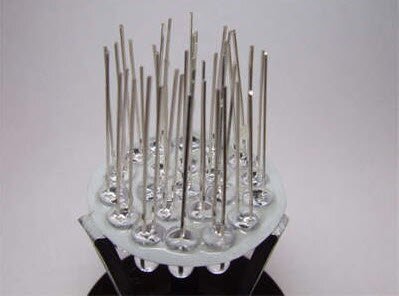

6. Далее необходимо провести окончательную проклейку. После выставления всех светодиодов строительным клеем заливайте светодиоды вплоть до ножек, таким образом, чтобы обеспечивалась единость конструкции. Время на застывание может потребоваться различное, все будет зависеть от используемого клея, но в любом случае нужно ожидать полного его высыхания.

7. После этого можно приступать к пайке светодиодов. Подрезайте ножки светодиодов, но не забывайте, что анод одного располагается рядом с катодом другого. Главной задачей будет не спутать их.

Схема рекомендует спаивать цепи по четыре светодиода в каждой, а значит и вам нужно пропаять четыре светодиода последовательно – минус к плюсу. У первого светодиода в цепи, который потом будет подключаться к питанию следует плюсовую ножку оставлять длинной, а у последнего длинной оставить минусовую. Советуем для того, чтобы не спутать минусы и плюсы, сделать ножки на минус более короче плюсовых, лучше всего в половину.

8. Подключайте резисторы. После пайки у вас должна получиться цепь светодиодов, у который выступают 6 плюсовых ножек (длинные) и 6 ножек минуса (покороче). Настало время припаивать резисторы к минусовым выводам.

Однако для начала нужно пропаять плюсовые ножки таким образом, чтобы все светодиоды были соединены. Обращайте внимание на то, чтобы ножки «+» не были в контакте ни с чем другим и тем более с « -», в противном случае получите короткое замыкание. После этого припаивайте резисторы вертикально к минусовым выводам. Не стоит торопиться, т.к. температура от паяльника легко сможет разрушить рядом находящийся светодиод.

Следующим шагом будет пропайка резисторов по схеме, но теперь рекомендуем их укладывать на светодиоды, для того, чтобы позже можно было все поместить в отражатель.

После процедуры пайки, в итоге, должны оставаться две группы выводов – плюсовые светодиодов и минусовые резисторов. Далее нужно припаять к ним по кусочку медного провода. Это дает возможность сымитировать цоколь лампы. Тот кусок, который припаивается к минусовым выводам, должен быть выполнен короче. Дополнительно можете сделать следующее. Если имеется клеевой пистолет, то заполняйте все пространство между ножками, во избежание их закорочения.

9. Теперь приступает непосредственно к сборке светодиодной лампы своими руками. На отражатель светодиодной лампы нужно вставить светодиодный диск. Места должно хватать, если расположение элементов примерно, как на фото. Приклеивайте диск к отражателю любым клеем. Проклейку нужно выполнить качественно, т.к. только клей соединяет два элемента.

Во время застывания клея лучше всего будет подержать отражатель и светодиодный диск прижатыми. После застывания нужно написать на цоколе, где находится минус, а где плюс. Не забудьте про номинальное напряжение.

10 Завершающим этапом будет отрезание проволоки таким образом, чтобы их длина соответствовала длине ножек галогенной лампы.

Все, можете проверять. Подсоединяйте к источнику питания 12 В и пользуйтесь своим творением.

Когда вы будете разбираться, как сделать светодиодную лампу своими руками, то учитывайте, что достаточно важным моментом будет выбор светодиодов. В описанном случае лучше работать будет чуть-чуть рассеянный свет, чем узконаправленный. И напоследок еще один совет: собранная своими руками светодиодная лампа будет лучше работать не с обычным напряжением 220 вольт, а как раз на 12 вольтовом напряжении.

А вот если использовать в качестве источника света светодиодную ленту, то схема светодиодной лампы будет следующая:

Достоинства энергосберегающих ламп

Достоинства использования энергосберегающих ламп всем знакомы. Во-первых, небольшое потребление электроэнергии. Во-вторых, высокая надежность. На сегодняшний день самыми популярными являются люминесцентные лампы, которые потребляют около 20 Вт и имеют такую степень освещенности, как и обычные лампы накаливания мощностью 100 Вт. Сделать вывод о экономии довольно просто.

В настоящее время все активнее начинают осваивать диодные лампы не имеющие цоколя. Параметры подобных ламп на порядок выше, чем имеют люминесцентные светильники. По сравнению с лампами накаливания они потребляют до 10 раз меньше электроэнергии, а долговечность достигает до 50 тыс. часов против 1 тыс. у ламп накаливания. А люминесцентные имеют ресурс около 4 тыс. часов, которых они обычно не выдерживают. Прочитайте как сделать светодиодную подсветку потолка своими руками .

Подобные диодные лампы, конечно же, стоят дороже обычных лампочек, но потребляемая мощность и ресурс работы с лихвой компенсируют их дороговизну.

Преимущества самостоятельного изготовления

Распространенные в продаже светодиодные лампы обычно имеют повышенные характеристики. Производители заявляют количество света, дающего светильник, исходя из суммы световых потоков светодиодов, имеющихся в светильнике. Однако, это не верно.

Объясняется это следующими вещами. Отражатель, линза или рассеиватель обычно уменьшают количество света, которое дает лампа. Например, галогенные лампы под матовым рассеивателем теряют до половины своего светового потока.

Нужно знать о подобных вещах, чтобы не было разочарований после покупки светодиодных светильников. К тому же продавцы часто не способны давать качественные консультации в этой сфере. Именно поэтому разобраться, как сделать диодную лампу своими руками быть уверенным, что собранный источник света будет иметь те характеристики, которые и были нужны.

Видео. Как сделать светодиодную лампу своими руками

С тех пор как появились более экономичные, чем лампы накаливания, светильники, у многих есть желание поменять освещение в доме или квартире на светодиодное. Останавливает лишь то, что цена таких приборов высока. Естественно, что человек задумался о возможности изготовлении светодиодной лампы на 220 В своими руками. Можно ли собрать лампу самому и на что обратить внимание, изготавливая светодиодную лампочку? Или все же единственный вариант – это покупка готового устройства в магазине? Как оказалось, такое изготовление вполне возможно, хотя и трудоемко.

Основной задачей при такой работе станет сборка стабилизирующего аппарата, при помощи которого ток сети 220 В будет преобразован в постоянное напряжение 12 В, которое и требуется для свечения светодиодов. А какую форму придать будущей лампе, пусть каждый решает сам – это может быть потолочный светильник, бра или настольная лампа на 220 В, собранная своими руками. Но для начала нужно разобраться, в чем преимущество подобных световых приборов и какие у них недостатки.

«За» и «против» светодиодов

По сути, сама лампа из светодиодов или из светодиодной ленты – это несколько элементов, питающихся посредством стабилизационного блока или драйвера, который подает на потребители постоянное напряжение 12 В. Интенсивность свечения зависит в основном от количества диодов, включенных в схему светильника (схема их не слишком сложна).

Из плюсов такого освещения с диодами можно отметить очень большую экономию электричества, даже по сравнению с КЛЛ (энергосберегающими) лампами и огромный срок службы (чаще от 100 тысяч часов). По этим причинам такие приборы можно вообще не выключать. К примеру, в квартире есть маленькие дети, которые просто не могут дотянуться до выключателя света в туалете. Тогда изготовление своими руками светодиодной лампы будет неплохим и экономичным решением.

Даже в постоянно включенном состоянии такой светильник будет потреблять 6 W (аналог лампы накаливания в 50–60W), ну а при отсутствии рассеивателя и того меньше. Произведя несложный расчет, можно получить расход электроэнергии менее 1 киловатта за 100 часов, а если быть более точным, то расход за месяц беспрерывной работы светодиодной лампочки составит всего 4 кВт. К тому же к преимуществам можно отнести и большой ассортимент подобной продукции на рынке электротехники.

Недостатками подобного вида освещения является высокая стоимость светильников, а также то, что из-за сравнительно небольшого срока, в течение которого светодиодные лампы находятся в широкой продаже, продавец не всегда может правильно проконсультировать покупателя по вопросам величины светового потока и пр. В инструкции к лампе чаще всего не указаны потери при прохождении света через рассеиватель, а также влияние отражателя на светопоток.

Светодиодная лампа на 220 В своими руками

Конечно, процесс изготовления своими руками такого прибора, как светодиодная лампочка, работающая от 220 В, требует немалого терпения и, естественно, времени. Но ведь в итоге можно быть уверенным в том, что помещение будет освещено ровным светом на протяжении долгого времени, а это того стоит.

Удобный вариант – это LED-лампа, собранная своими руками на основе отработавшей свое галогенной, снятой с точечного светильника. Для этого потребуются некоторые детали:

1. непосредственно сама лампочка, с которой нужно снять стекло;
2. светодиодные элементы, в количестве не более 22 шт. (при большем количестве работа станет достаточно сложной);
3. клей (желательно быстросохнущий);
4. медный провод;
5. небольшая часть алюминиевого листа (0.2 миллиметра). При отсутствии его можно заменить разрезанной банкой от газировки;
6. резисторы (их данные можно рассчитать через интернет).

Нужно отметить, что самодельные светодиодные лампы уже не новинка, многие сами и без лишних затрат меняют освещение своих квартир на более экономичное.

Подготовка

Первым делом нужно вытащить само тело галогенной лампы из корпуса. Для этого при помощи обычной отвертки необходимо удалить клей (делается это очень просто), но все действия нужно производить крайне осторожно – материал очень хрупок и его легко повредить.

После этого нужно положить лампу так, чтобы ножки контактов были направлены вверх, и аккуратно ударить по ним молотком. В результате светоэлемент должен выпасть. Если на поверхностях осталось немного старого клея – не беда, убирать его не нужно.

Далее необходимо вырезать круг из алюминиевого листа или банки с расчетом, чтобы он чуть притапливался в корпусе (не более чем на 1–2 мм) и сделать в нем отверстия при помощи дырокола по количеству светодиодов, которые будут установлены в лампе.

Сборка светодиодов на алюминии

Теперь нужно вставить световые элементы будущей самодельной светодиодной лампы в проделанные дыроколом отверстия в алюминиевой фольге. Их также необходимо будет зафиксировать. Делать это лучше всего термопистолетом, но подойдет и обычный силиконовый герметик, он тоже сохнет очень быстро. Фиксировать нужно аккуратно, не попадая клеем на ножки светодиодов, иначе при пайке будет выделяться очень едкий дым. При фиксации герметиком его лучше залить в медицинский шприц, так будет удобнее наносить.

Элементы расположить нужно так, чтобы ножка анода одного находилась рядом с ножкой катода другого, это сделает более удобной последующую пайку. Удобнее будет, если минусовые ножки диодов подрезать, сделав их чуть короче – монтаж станет намного проще. Рекомендуется спаивать последовательно по 4 диода.

При условии, что схема лампы содержит в себе 20 световых элементов, после пайки получатся свободными 5 плюсовых и 5 минусовых ножек. Теперь к контактам со знаком «-» припаиваются резисторы, а все контакты со знаком «+» спаиваются в один. Торопливость при пайке не нужна, т. к. есть опасность испортить диод, который находится рядом.

И последний шаг монтажа схемы – пайка двух небольших кусков медного провода. Один идет от плюсового контакта, второй от резисторов, собранных в одно целое. Перед тем как собрать LED-лампу, необходимо убедиться, что ни одна ножка, ни один контакт не соприкасаются между собой, если это не предусматривает схема.

Сборка светодиодных ламп

Алюминиевая платформа со светодиодами помещается внутрь корпуса лампы так, чтобы припаянные медные провода вышли в тех местах, где находились ножки контактов галогенной лампы. Собирая изделие, в местах промазки контактов старой лампы также нужно нанести быстросохнущий клей и подождать, чтобы он затвердел. Остается лишь поставить сбоку контактов на корпусе лампы минусовую и плюсовую метки.

А теперь можно подать на сделанную своими руками диодную лампу постоянное напряжение в 12 В и проверить функционирование, а дальше установить выпрямитель, спрятав его за подвесным потолком или сверху кухонного гарнитура, и самодельная LED-лампа с питанием на 220 вольт готова. Можно изготовить лампу не только на 12 В, но и на 36, схема сборки идентична, с той лишь разницей, что в параллель спаивается не 4, а 12 элементов.

Изготовление платы из стеклотекстолита

Если имеется покрытый медным напылением стеклотекстолит, то можно использовать его вместо алюминиевого листа для изготовления электронной платы. Для этого нужно так же вырезать круг и отметить на нем карандашом места установки светодиодов. После этого необходимо тонким сверлом (по размеру ножки) просверлить отверстия.

Далее лаком по омедненной поверхности прорисовывается сама схема, лак просушивается и плата помещается на одни сутки в раствор из одной ложки медного купороса и двух – поваренной соли. В итоге медь, не покрытая лаком, вытравится, а на готовую плату уже можно припаять светодиоды, после чего собрать в том же порядке, как и предыдущий вариант.

Как сделать своими руками светодиодную лампу, теперь понятно. Но есть еще целый ряд световых приборов, которые можно сделать самому. Диодный осветительный прибор можно собрать из корпуса старой энергосберегающей лампы, при такой работе может пригодится и цоколь от лампы накаливания. Также возможно своими руками изготовить экономичный светодиодный светильник из светодиодной ленты. Но при таких вариантах необходимо изготовление драйвера, что не каждому под силу, ведь от мастера потребуется хотя бы малейший опыт в чтении схем и навык их пайки.

Хотя при большом желании и минимуме финансовых затрат сделать можно многое. К тому же срок службы светодиодных световых приборов не зависит от количества циклов включения-выключения в отличие от люминесцентных ламп или ламп накаливания.

В любом случае, есть ли опыт подобного рода или нет, имеет смысл попробовать, даже просто с целью личного интереса. Но очень важно помнить, что собирая своими руками LED-лампу на 220 В, необходимо быть предельно аккуратным, ведь это работа с опасным для жизни напряжением.

Можно ли своими руками от начала до конца сделать светодиодную лампу (LED), работающую от напряжения 220 вольт? Оказывается, можно. В этом увлекательном занятии вам помогут наши советы и инструкции.

Преимущества светодиодных ламп

Светодиодное освещение в доме - это не просто современно, но и стильно, и ярко. Консервативным любителям ламп накаливания остаются слабенькие «лампочки Ильича» – Федеральный закон «Об энергосбережении», принятый в 2009 году, с 1 января 2011 года запрещает производство, импорт и продажу ламп накаливания мощностью более 100 Вт. Продвинутые пользователи давно перешли на компактные люминесцентные лампы (КЛЛ). Но светодиоды обходят всех своих предшественников:

• энергопотребление светодиодной лампы меньше в 10 раз, чем у соответствующей лампы накаливания, и почти на 35% меньше, чем у КЛЛ;
• сила света LED лампы больше соответственно на 8 и на 36%;
• достижение полной мощности светового потока происходит мгновенно, в отличие от КЛЛ, которым для этого требуется около 2 минут;
• себестоимость - при условии изготовления лампы самостоятельно - стремится к нулю;
• светодиодные лампы экологичны, потому что не содержат ртути;
• срок службы светодиодов измеряется десятками тысяч часов. Поэтому LED лампы практически вечны.

Сухие цифры подтверждают: за LED - будущее.

Конструкция современной заводской LED лампы

Светодиод здесь изначально собран из множества кристаллов. Поэтому для того, чтобы собрать такую лампу, не нужно припаивать многочисленные контакты, надо присоединить лишь одну пару.

Светодиодная лампа состоит из цоколя, драйвера, радиатора, самого светодиода и рассеивателя

Типы светодиодов

Светодиод - полупроводниковый многослойный кристалл с электронно-дырочным переходом. Пропуская через него постоянный ток, мы получаем световое излучение. От обычного диода светодиод отличается и тем, что при неправильном подключении он немедленно сгорает, так как имеет малое значение пробивного напряжения (несколько вольт). Если светодиод перегорает, его надо полностью менять, ремонт невозможен.

Есть четыре основных типа светодиодов:

Самодельная и правильно собранная LED лампа будет служить многие годы, при этом её можно будет ремонтировать.

Перед тем как приступить к самостоятельной сборке, нужно выбрать способ электропитания для нашей будущей лампы. Вариантов много: от батарейки до сети переменного тока на 220 вольт - через трансформатор или напрямую.

Проще всего собрать LED на 12 вольт из перегоревшей «галогенки». Но она потребует довольно массивного внешнего блока питания. Лампа же с обычным цоколем, рассчитанная на напряжение 220 вольт, подходит к любому патрону в доме.

Поэтому в нашем руководстве мы не будем рассматривать создание 12-вольтового LED источника света, а покажем пару вариантов конструирования лампы на 220 вольт.

Поскольку мы не знаем уровня вашей электротехнической подготовки, то не можем дать гарантии, что у вас на выходе получится правильно работающий прибор. Кроме того, вы будете работать с опасным для жизни напряжением, и если что-то будет сделано неточно и неправильно, возможны повреждения и ущерб, за что мы не будем нести ответственность. Поэтому будьте осторожны и внимательны. И у вас всё получится.

Драйверы для светодиодных ламп

Яркость свечения светодиодов прямо зависит от силы тока, проходящего через них. Для устойчивой работы они нуждаются в источнике постоянного напряжения и стабилизированном токе, не превышающем предельно допустимую для них величину.

Резисторами - ограничителями тока - можно обойтись лишь для маломощных светодиодов. Можно упростить несложный расчёт количества и характеристик резисторов, найдя в сети калькулятор светодиодов, в котором не только выдаются данные, но и создаётся готовая электрическая схема конструкции.

Для питания лампы от сети необходимо использовать специальный драйвер, преобразующий входное переменное напряжение в рабочее для светодиодов. Простейшие драйверы состоят из минимального количества деталей: входного конденсатора, нескольких резисторов и диодного моста.

В схеме простейшего драйвера через ограничительный конденсатор напряжение питания подаётся на выпрямительный мост, а затем на лампу

Подключение мощных светодиодов осуществляется через электронные драйверы, контролирующие и стабилизирующие ток и имеющие высокий КПД (90-95%). Они обеспечивают стабильный ток даже при резких изменениях напряжения питания в сети. Резисторы этого делать не умеют.

Рассмотрим самые простые и чаще всего используемые драйверы для светодиодных ламп:

• линейный драйвер совсем прост и применяется для малых (до 100 мА) рабочих токов или в случаях, когда напряжение источника равно падению напряжения на светодиоде;
• импульсный понижающий драйвер более сложен. Он разрешает запитывать мощные светодиоды источником намного более высокого напряжения, чем необходимо для их работы. Недостатки: большой размер и электромагнитные помехи, генерируемые дросселем;
• импульсный повышающий драйвер используется, когда рабочее напряжение светодиода больше, чем напряжение, получаемое от источника питания. Недостатки те же, что и у предыдущего драйвера.

В любую LED лампу на 220 вольт для обеспечения оптимального режима работы всегда встроен электронный драйвер.

Чаще всего несколько неисправных светодиодных ламп разбирают, удаляют перегоревшие светодиоды и радиодетали драйвера, а из целых монтируют одну новую конструкцию.

Но можно сделать светодиодную лампу и из обычной КЛЛ. Это вполне себе привлекательная идея. Мы уверены, что у многих рачительных хозяев в ящиках с деталями и запчастями сохраняются неисправные «энергосберегайки». Выкинуть жалко, применить некуда. Сейчас мы расскажем, как из энергосберегающей лампы (цоколь E27, 220 В) создать светодиодную лампу буквально за пару часов.

Неисправная КЛЛ всегда даёт нам качественный цоколь и корпус под светодиоды. Кроме того, из строя обычно выходит именно газоразрядная трубка, но не электронное устройство для её «поджига». Действующую электронику мы опять откладываем в загашник: её можно разобрать, а в умелых руках эти детали ещё послужат чему-нибудь хорошему.

Виды цоколей современных ламп

Цоколь - это резьбовая система для быстрого соединения и фиксации источника света и патрона, подачи питания источнику от электросети и обеспечения герметичности вакуумной колбы. Маркировка цоколей расшифровывается следующим образом:

1. Первая буква маркировки обозначает тип цоколя:
   • B - со штифтом;
   • Е - с резьбой (разработан ещё в 1909 году Эдисоном);
   • F - с одним штырём;
   • G - с двумя штырями;
   • H - для ксенона;
   • K и R - соответственно с кабельным и утопленным контактом;
   • P - фокусирующий цоколь (для прожекторов и фонарей);
   • S - софитный;
   • T - телефонный;
   • W - с контактными вводами в стекле колбы.
2. Вторая буква U, A или V показывает, в каких лампах применяется цоколь: в энергосберегающих, автомобильных или с коническим концом.
3. Следующие за буквами цифры обозначают диаметр цоколя в миллиметрах.

Самым распространённым цоколем с советских времён считается E27 - резьбовой цоколь диаметром 27 мм на напряжение 220 В.

Создание светодиодной лампы E27 из энергосберегающей с применением готового драйвера

Для самостоятельного изготовления светодиодной лампы нам понадобятся:

1. Вышедшая из строя лампа КЛЛ.
2. Пассатижи.
3. Паяльник.
4. Припой.
5. Картон.
6. Голова на плечах.
7. Умелые руки.

Мы будем переделывать под светодиодную неисправную КЛЛ марки «Космос».

«Космос» является одной из самых популярных марок современных энергосберегающих ламп, поэтому у многих рачительных хозяев обязательно найдётся несколько её неисправных экземпляров

Пошаговая инструкция изготовления светодиодной лампы

1. Находим неисправную энергосберегающую лампу, которая давно лежит у нас «на всякий случай». Наша лампа имеет мощность 20 Вт. Пока главный интересующий нас компонент - цоколь.
2. Аккуратно разбираем старую лампу и удаляем из неё все, кроме цоколя и идущих от него проводов, с которыми мы потом соединим пайкой готовый драйвер. Лампа собрана с помощью выступающих над корпусом защёлок. Нужно разглядеть их и чем-нибудь поддеть. Иногда цоколь крепится к корпусу сложнее - кернением точечных углублений по окружности. Тут придётся высверлить точки кернения или аккуратно пропилить их ножовкой. Один питающий провод припаян к центральному контакту цоколя, второй - к резьбе. Оба они очень короткие. Трубки при этих манипуляциях могут лопнуть, поэтому надо действовать осторожно.
3. Очищаем цоколь и обезжириваем его ацетоном или спиртом. Повышенное внимание стоит уделить отверстию, которое тоже тщательно очищаем от лишнего припоя. Это нужно для дальнейшей пайки в цоколе.



   Пусковая плата для газоразрядной трубки, встроенная в люминесцентную лампу, для создания светодиодного устройства нам не подойдёт

4. Крышечка цоколя имеет шесть отверстий - в них крепились газоразрядные трубки. Используем эти дырки для наших светодиодов. Подложим под верхнюю часть вырезанный маникюрными ножницами круг такого же диаметра из подходящего кусочка пластика. Сгодится и плотный картон. Он и зафиксирует контакты светодиодов.



   С обратной стороны цоколь имеет шесть круглых отверстий, в которые мы будем устанавливать светодиоды

5. У нас имеются многокристальные светодиоды HK6 (напряжение 3,3 В, мощность 0,33 Вт, ток 100-120 мА). Каждый диод собран из шести кристаллов (соединённых параллельно), поэтому светит ярко, хотя мощным и не называется. Учитывая мощность этих светодиодов, соединяем их по три штуки параллельно.



   Каждый светодиод светит довольно ярко сам по себе, поэтому шесть штук в составе лампы обеспечат хорошую силу света

6. Обе цепочки соединяем последовательно.



   Две цепочки из трёх параллельно включённых светодиодов каждая соединяются последовательно

В результате получаем довольно красивую конструкцию.



Шесть вставленных в гнёзда светодиодов образуют мощный и равномерный источник света

7. Простой готовый драйвер можно взять из сломанной светодиодной лампы. Сейчас, чтобы подключить шесть белых одноваттных светодиодов, мы используем такой драйвер на 220 вольт, например, RLD2–1.



   Драйвер подключается к светодиодам по параллельной схеме

8. Вставляем драйвер в цоколь. Ещё один вырезанный круг пластика или картона помещаем между платой и драйвером, чтобы избежать замыкания между контактами светодиодов и деталями драйвера. Лампа не нагревается, поэтому прокладка годится любая.



   Положительное отличие китайских цоколей от российских: паяются они гораздо лучше

9. Собираем нашу лампу и проверяем, работает ли она.



   Собрав лампу, необходимо подключить её к источнику напряжения и убедиться, что она горит

Мы создали источник с силой света примерно 150-200 лм и мощностью около 3 Вт, аналогичный 30-ваттной лампе накаливания. Но из-за того, что наша лампа имеет белый цвет свечения, она визуально выглядит ярче. Освещаемый ею участок комнаты можно увеличить, подогнув светодиодные выводы. К тому же мы получили замечательный бонус: трехваттную лампу можно даже не выключать - счётчик её практически не «видит».

Создание светодиодной лампы с применением самодельного драйвера

Гораздо интереснее не применять готовый драйвер, а сделать его самостоятельно. Конечно, если вы хорошо владеете паяльником и имеете базовые навыки чтения электрических схем.

Мы рассмотрим травление платы после рисования на ней схемы вручную. И, конечно, всем будет интересно возиться с химическими реакциями, применяя доступные химикалии. Как в детстве.

Нам понадобятся:

1. Кусок фольгированного медью с двух сторон стеклотекстолита.
2. Элементы нашей будущей лампы согласно сгенерированной схеме: резисторы, конденсатор, светодиоды.
3. Дрель или мини-дрель для сверления стеклотекстолита.
4. Пассатижи.
5. Паяльник.
6. Припой и канифоль.
7. Лак для ногтей или канцелярский корректирующий карандаш.
8. Поваренная соль, медный купорос или раствор хлорида железа.
9. Голова на плечах.
10. Умелые руки.
11. Аккуратность и внимательность.

Текстолит используется в случаях, когда нужны электроизоляционные свойства. Это многослойный пластик, слои которого состоят из ткани (в зависимости от вида волокон тканевого слоя бывают базальттекстолиты, углеродотекстолиты и прочие) и связующего вещества (полиэфирная смола, бакелит и прочее):

• стеклотекстолит - это стеклоткань, пропитанная эпоксидной смолой. Он отличается высоким удельным сопротивлением и термостойкостью - от 140 до 1800 o C;
• фольгированный стеклотекстолит - это материал, покрытый слоем гальванической медной фольги толщиной 35-50 мкм. Он используется для изготовления печатных плат. Толщина композита - от 0,5 до 3 мм, площадь листа - до 1 м 2 .

Для изготовления печатных плат используется фольгированный стеклотекстолит

Схема драйвера для светодиодной лампы

Драйвер для LED лампы вполне можно сделать самостоятельно, например, опираясь на простейшую схему, которую мы рассмотрели в начале статьи. Туда необходимо лишь добавить несколько деталей:

1. Резистор R3, чтобы разряжать конденсатор при отключении питания.
2. Пару стабилитронов VD2 и VD3 для шунтирования конденсатора, если сгорит или оборвётся светодиодная цепь.

Если мы правильно подберём напряжение стабилизации, то сможем ограничиться и одним стабилитроном. Если же мы заложим напряжение больше 220 В, а под него выберем конденсатор, то обойдёмся вообще без дополнительных деталей. Но драйвер получится по размеру больше, и плата может не уместиться в цоколе.

Эта схема позволяет изготовить драйвер для лампы из 20 светодиодов

Эту схему мы создали, чтобы сделать лампу из 20 светодиодов. Если их больше или меньше, нужно подобрать другую ёмкость конденсатора С1, чтобы через светодиоды по-прежнему проходил ток 20 мА.

Драйвер будет понижать напряжение сети и пытаться сгладить скачки напряжения. Через резистор и токоограничивающий конденсатор напряжение сети подаётся на мостовой выпрямитель на диодах. Через другой резистор подаётся постоянное напряжение на блок светодиодов, и они начинают светить. Пульсации этого выпрямленного напряжения сглаживаются конденсатором, а когда лампа от сети отключается, то первый конденсатор разряжается ещё одним резистором.

Будет удобнее, если конструкция драйвера смонтирована с помощью печатной платы, а не представляет собой некий ком в воздухе из проводов и деталей. Плату вполне можно сделать самому.

Пошаговая инструкция по изготовлению светодиодной лампы с самодельным драйвером

1. Генерируем с помощью компьютерной программы собственный рисунок для травления платы согласно задуманной конструкции драйвера. Очень удобна и популярна среди радиолюбителей бесплатная компьютерная программа Sprint Layout, позволяющая самостоятельно проектировать печатные платы невысокой сложности и получать изображение их разводки. Есть ещё одна прекрасная отечественная программа - DipTrace, рисующая не только платы, но и принципиальные схемы.




   Бесплатная компьютерная программа Sprint Layout генерирует подробную схему травления платы для драйвера

2. Вырезаем из стеклотекстолита круг диаметром 3 см. Это и будет наша плата.
3. Выбираем способ переноса схемы на плату. Все способы - страшно интересные. Можно:
   • нарисовать схему прямо на куске стеклотекстолита канцелярским корректирующим карандашом или специальным маркером для печатных плат, который продаётся в магазине радиодеталей. Тут есть тонкость: лишь этот маркер позволяет рисовать дорожки меньше или равные 1 мм. В остальных случаях ширина дорожки, как ни старайся, не будет меньше 2 мм. Да и медные пятачки для пайки выйдут неаккуратными. Поэтому нужно после нанесения рисунка подкорректировать его бритвой или скальпелем;
   • распечатать схему на струйном принтере на фотобумаге и припарить распечатку утюгом к стеклотекстолиту. Элементы схемы покроются краской;
   • нарисовать схему лаком для ногтей, который точно есть в любом доме, где живёт женщина. Это самый простой способ, им и воспользуемся. Старательно и аккуратно кисточкой от флакона рисуем дорожки на плате. Ждём, пока лак хорошо высохнет.
4. Разводим раствор: 1 столовую ложку медного купороса и 2 столовые ложки поваренной соли размешиваем в кипятке. Медный купорос используется в сельском хозяйстве, поэтому его можно купить в садоводческих и строительных магазинах.
5. Опускаем плату в раствор на полчаса. В результате останутся только медные дорожки, которые мы защитили лаком, остальная медь исчезнет во время реакции.
6. Ацетоном удаляем оставшийся лак со стеклотекстолита. Сразу же нужно залудить (покрыть припоем с помощью паяльника) края платы и места контактов, чтобы медь стремительно не окислилась.



   Места контактов пропаиваются слоем припоя, смешанного с канифолью, чтобы защитить медные дорожки от окисления

7. Согласно схеме делаем отверстия дрелью.
8. Пропаиваем на плате светодиоды и все детали самодельного драйвера со стороны печатных дорожек.
9. Устанавливаем плату в корпус лампы.



   После всех проведённых операций должна получиться светодиодная лампа, эквивалентная 100-ваттной лампе накаливания

Замечания по безопасности

1. Хотя самостоятельная сборка светодиодной лампы - не очень сложный процесс, к нему не стоит даже приступать, если вы не обладаете хотя бы начальными электротехническими знаниями. Иначе собранная вами лампа при внутреннем коротком замыкании может навредить всей электрической сети вашего дома, включая дорогие электроприборы. Специфика светодиодной техники в том, что если некоторые элементы её схемы подключить неправильно, то возможен даже взрыв. Так что надо быть предельно аккуратным.
2. Обычно светильники используются при напряжении 220 В переменного тока. Но конструкции, рассчитанные на напряжение в 12 В, подключать к обычной сети ни в коем случае нельзя, и вы должны об этом всегда помнить.
3. В процессе изготовления самодельной светодиодной лампы компоненты светильника часто не могут быть сразу полностью изолированы от питающей сети 220 В. Поэтому вас может серьёзно ударить током. Даже если конструкция подключена к сети через блок питания, то вполне возможно, что она имеет простую схему без трансформатора и гальванической развязки. Поэтому к конструкции нельзя прикасаться руками, пока конденсаторы не разрядятся.
4. Если лампа не заработала, то в большинстве случаев виновата некачественная спайка деталей. Вы были невнимательны или поспешно действовали паяльником. Но не отчаивайтесь. Пробуйте дальше!

Видео: учимся паять

Странное дело: в наш век, когда в магазинах есть абсолютно всё, как правило, недорогое и весьма разнообразное, после двадцатилетней эйфории люди всё чаще возвращаются к тому, чтобы делать домашние вещи своими руками. Немыслимо расцвело рукоделие, занятия столярным и слесарным мастерством. И в этот ряд уверенно возвращается простая прикладная электротехника.

Светодиодное освещение позволяет значительно снизить расходы на электроэнергию. У светодиодных ламп есть целый ряд преимуществ, по сравнению с обычными или энергосберегающими лампами накаливания. При наличии необходимых материалов такой источник освещения можно собрать самостоятельно.

Достоинства светодиодных ламп и недостатки

Благодаря своим многочисленным достоинствам, светодиоды уже давно пользуются немалой популярностью. Устанавливая в доме такое освещение, можно не только существенно сэкономить на электроэнергии, но и обезопасить свое здоровье.

Если делать сравнение светодиодных ламп с популярными аналогами, то они отличаются:

• Слабым тепловыделением.
• Более низким энергопотреблением (питание светодиодных ламп происходит от электросети) и отсутствием ультрафиолетового излучения.
• Длительным сроком службы, превышающим 10 лет.
• Маленьким весом.
• Быстро разогреваются (почти за секунду).
• Экологически чистые.

Единственным недостатком таких ламп является их цена, которая гораздо выше, чем стоимость популярных аналогов.

Светодиодная лампа на 220В своими руками

Имея некоторые знания по электротехнике, такой осветительный прибор можно сделать самостоятельно, не используя при этом сложного оборудования. Собранная на 220В позволяет сэкономить на покупке осветительных приборов.

Сделать или купить?

Светодиодная лампа является оптимальным решением для освещения помещения. Но как поступить лучше: приобрести уже готовые модели или сделать их самостоятельно? Давайте рассмотрим плюсы обоих сторон.

Достоинства самодельных светодиодных ламп

• Этот способ получения светодиодного освещения самый дешевый.
• Несложная схема сборки позволяет выполнить такую работу самостоятельно даже начинающим электрикам.
• Если сборка своими руками произведена правильно, эффективность свечения ничем не будет уступать устройствам фабричного производства.
• Чтобы самодельная светодиодная лампа работала, понадобится напряжение 220 В. Как известно, с этим проблемы абсолютно никакой нет.

Чем покупные изделия лучше?

• Гарантия качества изделий. Но это только при том условии, что покупается продукция проверенных производителей.
• Более продолжительный срок службы, превосходящий в несколько раз обычные лампы накаливания.
• Качественное освещение помещения.
• Гарантия от производителя. Есть производители, которые возвращают деньги за лампочку или обменивают ее на новую при возникновении неисправности или обнаружении заводского брака.

Но нужно понимать, что покупная светодиодная лампочка обойдется гораздо дороже, чем сделанная самостоятельно. Итак, выбор остается за вами. Далее рассмотрим, как сделать полноценную светодиодную лампу на 220В своими руками.

Как сделать светодиодную лампу из энергосберегающей лампочки

Процедура изготовления такого устройства у специалистов может занять не более часа при наличии заранее заготовленной платы. Самодельная светодиодная лампа на 220 Вольт прослужит достаточно длительное время.

Для работы необходимо приобрести следующие детали:

• Обычную энергосберегающую лампу (подойдет перегоревшая).
• Для крепления диодов необходим стеклотекстолит.
• Поваренная соль и медный купорос.
• Набор радиодеталей, необходимый для схемы.

Из стеклотекстолита вырезается круг, имеющий небольшой диаметр (отлично подойдет диаметр в 30 мм). Для нанесения на будущую схему дорожки может использоваться самый обыкновенный женский лак для ногтей. Для того, чтобы плату стравить, ее необходимо поместить в раствор с поваренной солью и медным купоросом. Консистенцию его следует составлять по следующей пропорции: поваренная соль - две ложки, медный купорос - одна ложка. Все компоненты необходимо залить горячей водой, тщательным образом размешать и поместить в полученный состав будущую плату. Чаще всего достаточно одних суток для того, чтобы вся медь с платы слезла. Останется только участок, покрытый лаком.

При помощи растворителя оставшийся лак нужно убрать. Дальше делаются в плате отверстия под радиоэлементы. Ее предварительно нужно полудить. Теперь, когда закончены все подготовительные работы, можно приступать к выполнению окончательной пайки.

Необходимо аккуратно разобрать старую лампу. Затем нужно удалить все имеющиеся внутренности. Не забудьте оставить только два провода, припаянные к цоколю лампы. После отсоединения всех внутренностей, припаивается схема к двум проводам. Чтобы закрепить плату внутри пластикового корпуса лампы, используется термоклей.

Изготовление светодиодной лампы из люминесцентной лампочки

Рассмотрим, как сделать лампу, используя люминесцентную лампочку. Принцип ее изготовления несколько схож с тем, который описан выше. Только здесь будет использоваться люминесцентная лампа и разрезанные части светодиодной ленты. Сделанная своими руками светодиодная лампа на 220В будет радовать вас долгим временем работы и приятным светом. Ее можно установить в любую комнату и в любой светильник.

Для работы следует запастись следующими деталями:

• Оставшимися диодами лампы.
• Конденсатором.
• Электролитическим конденсатором.
• Четырьмя кусочками светодиодной ленты.

Из сгоревшей люминесцентной лампы нужно удалить все внутренности, кроме предохранителя. Затем необходимо разрезать подготовленную светодиодную ленту, которая выпускается так, что ее можно разделить на одинаковые части по 12 В. Должны получиться куски, состоящие из трех светодиодов. Отрезанные куски следует последовательно соединить.

Части светодиодной ленты прикрепляются так, чтобы получилось удлинение цоколя. Для этого лучше использовать пенокартон, хорошо поддающийся шлифовке. К нему можно легко при помощи клея прикрепить диодную ленту. Для создания привлекательного дизайна такого устройства можно выровнять все недочеты, используя жидкие гвозди. После высыхания будут выглядывать только диоды.

Итак, в данной статье было рассмотрено, как сделать лампу своими руками. Если выполнить процесс правильно, следуя инструкциям, прибор сможет прослужить вам много лет.

Если Вам интересно, как сделать светодиодную лампу своими руками в домашних условиях, далее мы предоставим несколько пошаговых инструкций с фото и видео примерами, которые позволят собрать LED лампочку не более чем за час. Все предоставленные ниже идеи будут перечислены от наиболее простой к более сложной, что позволит Вам выбрать подходящий вариант в зависимости от навыков обращения с паяльником и электрическими схемами.

Идея №1 – Модернизируем галогенную лампочку

Проще всего самому сделать светодиодную лампу из перегоревшей галогенной лампочки с – GU4. В этом случае Вам понадобятся следующие материалы и инструменты:

• Светодиоды. Их количество выберите сами в зависимости от того, насколько ярким должно быть светодиодное освещение. Сразу же обращаем Ваше внимание на то, что больше 22 диодов выбирать не стоит (это усложнит процесс сборки и к тому же сделает лампочку чересчур яркой).
• Супер-клей (подойдет и обычный, но он будет дольше застывать, что не позволит сделать LED лампу быстро).
• Небольшой кусок медного провода.
• Резисторы. Их количество и мощность рассчитает онлайн-калькулятор.
• Небольшой кусок листового алюминия (альтернативный вариант – обычная банка из под пива либо газированного напитка).
• Доступ к интернету. Вам нужно будет открыть специальный онлайн калькулятор для расчета схемы светодиодной лампы.
• Молоток, паяльник и дырокол.

Подготовив все материалы можно переходить непосредственно к сборке диодной лампочки. Инструкцию по созданию самодельного мы предоставим пошагово, с фото примерами каждого этапа, чтобы Вы наглядно увидели процесс монтажа.

Итак, чтобы сделать светодиодную лампу на 12 вольт, Вам необходимо выполнить следующие действия:

1. Удалите из старой галогенной лампочки верхнее стекло, а также белую замазку возле штырькового цоколя (как показано на фото ниже). Для этого лучше всего использовать отвертку.

2. Переверните лампу цоколем вверх и аккуратно с помощью молотка выбейте штырьки из посадочного места. Старая галогенная лампочка должна выпасть.

3. Согласно выбранного Вами количества светодиодов придумайте схему их расположения, на основании чего сделайте бумажный трафарет. Можете воспользоваться уже существующей заготовкой и распечатать одну из готовых схем, которые предоставлены на картинке:
4. Приклейте трафарет к листу алюминия с помощью супер-клея, вырежьте лист по форме трафарета, после чего дыроколом сделайте посадочные места под светодиоды.

5. Сгенерируйте в интернете чертеж сборки светодиодной лампы для Ваших условий. В нашем случае для создания LED лампочки в домашних условиях из 22 диодов нужно собрать следующую схему:

6. Положите алюминиевый диск на удобную подставку и вставьте в посадочные места светодиоды, как показано на фото. Чтобы упростить процесс пайки, подгибайте ножку катода одного диода к ножке анода другого.

7. Аккуратно проклейте все светодиоды, сделав их единой конструкцией. Важный момент – клей не должен попасть на ножки диодов, т.к. при пайке будет выделятся крайне неприятный дым.

8. Когда клей застынет, приступите к пайке ножек. Кстати, для этого рекомендуем Вам , что также не займет много времени. Согласно схеме спаяйте диоды LED лампы, оставив только одну плюсовую ножку и одну минусовую для подключения питания. Ножку «-» рекомендуется вполовину обрезать, чтобы в последующем не перепутать полярность контактов самодельной светодиодной лампочки.


9. Согласно схеме припаяйте резисторы к минусовым контактам. В результате согласно нашему примеру должно получиться 6 плюсовых выводов и 6 минусовых (с резисторами).

10. Спаяйте резисторы согласно сгенерированной схеме.

11. К образовавшимся двум контактам припаяйте по одинаковому кусочку медного провода, что в результате позволит сделать штырьковой цоколь светодиодной лампы в домашних условиях. По аналогии с предыдущим советом одну ножку на время сделайте покороче (минусовую), чтобы потом ничего не перепутать и правильно выполнить подключение.


12. Чтобы в будущем не произошло , тщательно проклейте пространство между выведенными ножками.

13. Выполните финишную сборку LED лампочки: диск поместите на отражатель и тщательно проклейте его.

14. Маркером подпишите на корпусе собранной светодиодной лампы где «+» и где «-», также обозначьте, что самодельный источник света рассчитан на подключение к питанию 12 Вольт, а не 220.


15. Выполните проверку собранной самоделки. Для этого подключите светодиодную лампочку к автомобильному аккумулятору либо блоку питания 220/12 Вольт.


Вот таким вот простым способом можно сделать светодиодную лампу своими руками из подручных средств. Как Вы видите, ничего сложно нет и особо много времени на сборку потратить не потребуется! Рекомендуем обязательно просмотреть несколько лучших идей по созданию лампочки в домашних условиях, которые мы предоставили в видео галерее:

Идея №2 – «Экономка» в ход!

Вторая, не менее интересная идея – собрать лампочку из энергосберегающей лампы. Тут также нет особо серьезных работ и со сборкой справиться даже не очень опытный электрик.
Для начала Вы должны подготовить следующие материалы и инструменты для сборки светодиодной лампы своими руками:

Подготовив все материалы можно переходить к сборке. Данная инструкция более креативная, поэтому если Вы решили сделать диодную лампочку из сгоревшей экономки, внимательно смотрите фото примеры.

Этапы работ:

По данной инструкции можно запросто сделать светодиодную лампу из люминесцентной либо галогенной лампочки!

Идея №3 – LED лента за основу

Если же Вы не так хорошо владеете паяльником и в то же время понятие не имеете, как собирать схему на стеклотекстолите, лучше сделать светодиодную лампу своими руками из LED ленты. В этом случае вместо драйвера можно использовать блок питания, который преобразует 220 Вольт в сети в 12. Единственный весомый недостаток данного способа – большие габариты блока питания, поэтому такой вариант рекомендуется использовать в том случае, если Вы решили сделать в комнате светодиодное освещение точечными светильниками. Можно попробовать собрать все лампочки для них своими руками и подключить к единому блоку питанию, который спрячется без проблем в потолке.

Итак, все, что нужно сделать, это:

Вот и вся инструкция по сборке светодиодной лампы из ленты. Как Вы видите, все гораздо проще, чем даже сделать лампочку по сгенерированной схеме. На этом наши простые инструкции заканчиваются, и теперь Вы знаете, как сделать светодиодную лампу своими руками из энергосберегающей лампочки, диодной ленты и галогенного источника света! Надеемся, что предоставленные идеи были для Вас полезными и понятными!

Похожие материалы:
