Скорость передачи данных по блютуз 4.1. Технические данные различных протоколов. Список основных профилей одобренных Bluetooth SIG с кратким описанием и предназначением

Bluetooth 5.0 стал реальностью. По сравнению с Bluetooth 4.0 новая версия имеет вдвое большую пропускную способность, увеличенную в четыре раза дальность действия и целый ряд других улучшений. Рассмотрим преимущества Bluetooth 5.0 над предшественниками, в том числе на примере процессора CC2640R2F от Texas Instruments .

Популярность версии протокола Bluetooth 4, а также некоторые его ограничения стали причинами для создания следующей спецификации Bluetooth 5. Разработчики ставили перед собой целый ряд целей: расширение радиуса действия, рост пропускной способности при рассылке широковещательных пакетов, улучшение помехозащищенности и так далее.

Теперь, когда стали появляться первые устройства с Bluetooth 5, у пользователей и разработчиков справедливо возникают вопросы: какие из заявленных ранее обещаний воплотились в реальность? Насколько выросли радиус действия и скорость передачи данных? Как это отразилось на уровне потребления? Каким образом изменился подход к формированию широковещательных пакетов? Какие были сделаны усовершенствования, направленные на рост помехозащищенности? И, конечно, главный вопрос — существует ли обратная совместимость между Bluetooth 5 и Bluetooth 4? Ответим на эти и некоторые другие вопросы и рассмотрим основные преимущества Bluetooth 5.0 перед предшественниками, в том числе – на примере реального процессора с поддержкой Bluetooth 5.0 производства компании Texas Instruments .

Начнем обзор Bluetooth 5.0 с ответа на самый часто задаваемый вопрос об обратной совместимости с Bluetooth 4.x

Обеспечивает ли Bluetooth 5.0 обратную совместимость с Bluetooth 4.x?

Да, обеспечивает . Bluetooth 5 перенял большинство особенностей и расширений Bluetooth 4.1 и 4.2. Например, устройства Bluetooth 5 сохраняют все улучшения Bluetooth 4.2 в области повышения защищенности данных и поддерживают расширение LE Data Length Extension. Стоит напомнить, что благодаря LE Data Length Extension начиная с Bluetooth 4.2 размер пакета данных (packet data unit, PDU) при установленном соединении может быть увеличен с 27 до 251 байта, что позволяет поднять скорость обмена данными в 2,5 раза.

Из-за большого количества различий между версиями протокола сохраняется традиционный механизм согласования параметров между устройствами при установлении соединений. Это значит, что перед тем как начать обмениваться данными, устройства «знакомятся» и определяют максимальную частоту передачи данных, длину сообщений и так далее. При этом по умолчанию используются параметры Bluetooth 4.0. Переход к параметрам Bluetooth 5 происходит только если в процессе согласования оказывается, что оба устройства поддерживают более позднюю версию протокола.

Говоря об инструментах, которые уже сейчас доступны для разработчиков, стоит отметить новый процессор CC2640R2F и бесплатный стек BLE5-Stack от Texas Instruments. К радости разработчиков, BLE5-Stack основан на предыдущей версии BLE-Stack, и изменения в его использовании коснулись только новых особенностей Bluetooth 5.0.

Как увеличилась скорость передачи данных в Bluetooth 5?

Bluetooth 5 использует беспроводное соединение с физической скоростью передачи данных до 2 Мбит/с, что в два раза выше, чем у Bluetooth 4.х . Здесь стоит отметить, что эффективная скорость обмена данными зависит не только от физической пропускной способности канала передачи, но и от соотношения служебной и полезной информации в пакете, а также от сопутствующих «накладных» расходов, например, потери времени между пакетами (таблица 1).

Таблица 1. Скорость обмена данными для различных версий Bluetooth

В версиях Bluetooth 4.0 и 4.1 физическая пропускная способность канала составляла 1 Мбит/с, что при длине пакета данных PDU в 27 байт позволяло достигать скорости обмена до 305 кбит/с. В версии Bluetooth 4.2 появилось расширение LE Data Length Extension. Благодаря ему после установления соединения между устройствами появлялась возможность увеличить длину пакета до 251 байта, что приводило к росту скорости обмена данными в 2,5 раза – до 780 кбит/с.

В версии Bluetooth 5 сохранилась поддержка LE Data Length Extension, что совместно с ростом физической пропускной способности до 2 Мбит/с позволяет достигать скорости обмена данными до 1,4 Мбит/с.

Как показывает практика, такое ускорение передачи данных не является пределом. Например, беспроводной микроконтроллер CC2640R2F способен работать со скоростями вплоть до 5 Мбит/с.

Стоит сказать и о распространенном заблуждении, что рост пропускной способности до 2 Мбит/с был достигнут за счет сокращения радиуса действия. Конечно, физически микросхема приемопередатчика (PHY) при работе с частотой 2 Мбит/с имеет на 5 дБм меньшую чувствительность, чем при работе с частотой 1 Мбит/с. Однако кроме чувствительности есть и другие факторы, которые способствуют увеличению радиуса действия, например, переход к кодированию данных. По этой причине при прочих равных условиях Bluetooth 5 оказывается более надежным и имеет больший радиус действия по сравнению с Bluetooth 4.0. Подробно об этом рассказывается в одном из следующих разделов статьи.

Как активировать высокоскоростной режим передачи данных в Bluetooth 5?

При установлении соединения между двумя устройствами Bluetooth изначально используются настройки Bluetooth 4.0 . Это значит, что на первом этапе устройства обмениваются данными на скорости 1 Мбит/с. После установления соединения мастер с поддержкой Bluetooth 5.0 может начать процедуру PHY Update Procedure, цель которой — установление максимальной скорости 2 Мбит/с. Эта операция будет успешной, только если ведомый также поддерживает Bluetooth 5.0. В противном случае скорость остается на уровне 1 Мбит/с.

Для разработчиков, ранее использовавших BLE-Stack от Texas Instruments, хорошей новостью станет то, что для выполнения приведенной процедуры в новом стеке BLE5-Stack выделена одна единственная функция HCI_LE_SetDefaultPhyCmd(). Таким образом при переходе на Bluetooth 5.0 у пользователей продуктов TI первоначальная инициализация не вызовет проблем. Также для разработчиков будет полезен пример, выложенный на портале GitHub , который позволяет оценить работу двух микроконтроллеров CC2640R2F, работающих в составе CC2640R2 LaunchPads в режимах High Speed и Long Range.

Как увеличился радиус действия Bluetooth 5?

В спецификации Bluetooth 5.0 говорится об увеличении радиуса действия в четыре раза по сравнению с Bluetooth 4.0. Это достаточно тонкий вопрос, на котором стоит остановиться подробнее.

Во-первых, понятие «в четыре раза» является относительным и не привязывается к конкретному радиусу действия в метрах или километрах. Дело в том, что дальность радиопередачи сильно зависит от целого ряда факторов: состояния окружающей среды, уровня помех, числа одновременно передающих устройств и так далее. В итоге ни один производитель, а также и сам разработчик стандарта Bluetooth SIG, конкретных значений не приводит. Увеличение радиуса действия оценивается в сравнении с Bluetooth 4.0.

Для дальнейшего анализа необходимо выполнить некоторые математические расчеты и оценить бюджет мощности радиоканала . При использовании логарифмических значений бюджет радиоканала (дБ) равен разности мощности передатчика (дБм) и чувствительности приемника (дБм):

Бюджет радиоканала = мощность T X (дБм) – чувствительность R X (дБм)

Для Bluetooth 4.0 стандартная чувствительность приемника составляет -93 дБм. Если полагать мощность передатчика 0 дБм, то бюджет составляет 93 дБ.

Увеличение радиуса действия в четыре раза потребует увеличения бюджета на 12 дБ, что дает значение 105 дБ. Как же предполагается достигать этого значения? Есть два пути:

• увеличение мощности передатчиков;
• увеличение чувствительности приемников.

Если идти по первому пути и увеличивать мощность передатчика, это неизбежно вызовет рост потребления. Например, для CC2640R2F переход на выходную мощность 5 дБм приводит к росту тока потребления до 9 мА (рисунок 1). При мощности 10 дБм ток увеличится до 20 мА. Такой подход не выглядит привлекательным для большинства беспроводных устройств с батарейным питанием и не всегда подходит для IoT, а ведь именно на эту область в первую очередь и ориентировался Bluetooth 5.0. По этой причине второе решение выглядит более предпочтительным.

Для увеличения чувствительности приемника предлагается два способа:

• снижение скорости передачи;
• использование кодирования данных Coded PHY.

Уменьшение скорости передачи данных в восемь раз теоретически повышает чувствительность приемника на 9 дБ. Таким образом до заветного значения не хватает всего 3 дБ.

Необходимые 3 дБ удается получить с помощью дополнительного кодирования Coded PHY. Ранее в версиях Bluetooth 4.х кодирование битов было однозначным 1:1. Это значит, что поток данных напрямую направлялся на дифференциальный демодулятор. В Bluetooth 5.0 при использовании Coded PHY существует два дополнительных формата передачи:

• с кодированием 1:2, при котором каждому биту данных ставятся в соответствие два бита в потоке радиоданных. Например, логическая «1» представляется как последовательность «10». При этом физическая скорость остается равной 1 Мбит/с, а реальная скорость передачи данных падает до 500 кбит/с.
• С кодированием 1:4. Например, логическая «1» представляется последовательностью «1100». Скорость передачи данных при этом уменьшается до 125 кбит/с.

Описанный подход называется Forward Error Correction (FEC) и позволяет обнаруживать и исправлять ошибки на приемной стороне, а не запрашивать повторную передачу пакетов, как это было в Bluetooth 4.0.

На бумаге все выглядит неплохо. Остается только выяснить, насколько эти теоретические выкладки соответствуют реальности. В качестве примера возьмем все тот же микроконтроллер CC2640R2F. Благодаря различным улучшениям и новым режимам модуляции Bluetooth 5.0, приемопередатчик этого процессора имеет чувствительность -97 дБм при скорости обмена 1 Мбит/с и -103 дБм при использовании Coded PHY и скорости обмена 125 кбит/с. Таким образом в последнем случае до уровня 105 дБ не хватает всего 2 дБм.

Для оценки радиуса действия CC2640R2F инженеры из Texas Instruments провели полевой эксперимент в городе Осло. При этом с точки зрения уровня шумов окружающую среду в данном опыте нельзя назвать «дружелюбной», так как в непосредственной близости находилась деловая часть города.

Для получения бюджета мощности больше 105 дБ было решено увеличить мощность передатчика до 5 дБм. Это позволило достичь внушительного итогового значения в 108 дБм (рисунок 2). При выполнении эксперимента дальность действия составила 1,6 км, что является весьма впечатляющим результатом, особенно – если учесть минимальный уровень потребления радиопередатчиков.

Как изменился подход к широковещательным сообщениям Bluetooth 5?

Ранее в Bluetooth 4.x для установления соединений между устройствами использовалось три выделенных канала данных (37, 38, 39). С их помощью устройства находили друг друга и обменивались служебной информацией. По ним же можно было передавать широковещательные пакеты данных. Такой подход имеет недостатки:

• при большом количестве активных передатчиков эти каналы можно попросту перегрузить;
• все больше устройств использует широковещательные посылки без установления соединения «точка-точка». Это особенно важно для интернета вещей IoT;
• новая система кодирования Coded PHY потребует в восемь раз больше времени на установление соединения, что дополнительно будет нагружать широковещательные каналы.

Чтобы решить эти проблемы в Bluetooth 5.0, было решено перейти к схеме, при которой данные передаются по всем 37 каналам данных, а служебные каналы 37, 38, 39 используются для передачи указателей. Указатель отсылает к тому каналу, по которому будет производиться передача широковещательного сообщения. При этом данные передаются всего лишь один раз. В итоге удается значительно разгрузить служебные каналы и устранить это узкое место.

Также стоит отметить, что теперь длина данных широковещательного пакета может достигать 255 байт вместо 6…37 байт PDU в Bluetooth 4.x. Это чрезвычайно важно для приложений IoT, так как позволяет минимизировать накладные расходы на передачу и обойтись без установления соединений, а значит и сократить уровень потребления.

Поддерживает ли Bluetooth 5 Mesh-сети?

Решения от Texas Instruments для Bluetooth 5

Одним из самых первых микроконтроллеров с Bluetooth 5.0 стал высокопроизводительный процессор CC2640R2F производства компании Texas Instruments.

CC2640R2F построен на базе современного 32-битного ядра ARM Cortex-M3 с рабочей частотой до 48 МГц. Работой радиопередатчика управляет второе 32-битное ядро ARM Cortex-M0 (рисунок 3). Кроме того, CC2640R2F отличается богатой цифровой и аналоговой периферией.

Достоинством микроконтроллера CC2640R2F также является малый уровень потребления (таблица 2). Это относится ко всем режимам работы. Например, в активном режиме при приеме данных по радиоканалу потребление составляет 5,9 мА, а при передаче – 6,1 мА (0 дБм) или 9,1 мА (5 дБм). При переходе в спящий режим питающий ток и вовсе падает до 1 мкА.

Сочетание трех таких важных качеств как поддержка Bluetooth 5.0, малое потребление и высокая пиковая производительность делает CC2640R2F весьма интересным решением для интернета вещей. При этом с помощью данного микроконтроллера можно создавать весь спектр IoT-устройств: автономные датчики, работающие несколько лет от одной батарейки , мосты между дополнительным управляющим процессором и каналом Bluetooth 5.0, сложные приложения, требующие высокой вычислительной мощности.

Таблица 2. Потребление беспроводного микроконтроллера CC 2640 R 2 F с поддержкой Bluetooth 5

Для быстрого начала работы с CC2640R2F компания Texas Instruments подготовила традиционный отладочный набор (рисунок 4). С помощью пары таких устройств можно оценить быстродействие и дальность радиопередачи по Bluetooth 5.0. Для этого можно воспользоваться готовыми примерами или создать собственное приложение на базе бесплатного протокола BLE 5 stack 1.0 (www.ti.com/ble).

Заключение

Новая версия протокола Bluetooth 5.0 ориентирована на максимальное соответствие потребностям Интернета вещей (IoT). По сравнению с версией Bluetooth 4.0, она имеет целый ряд качественных улучшений:

• скорость передачи данных увеличилась в два раза и достигла 2 Мбит/с;
• дальность передачи возросла в четыре раза за счет кодирования данных Coded PHY и Forward Error Correction (FEC);
• пропускная способность широковещательных сообщений выросла в 8 раз.

Кроме того, Bluetooth 5.0 обеспечивает обратную совместимость с устройствами Bluetooth 4.x, а также поддерживает большинство расширений поздних версий протокола.

Оценить возможности Bluetooth 5.0 можно уже сейчас с помощью инструментов производства Texas Instruments. Компания выпускает высокопроизводительный и малопотребляющий микроконтроллер CC2640R2F, предоставляет бесплатный стек BLE 5 stack 1.0 и множество готовых примеров для отладочного набора LAUNCHXL-CC2640R2.

Литература

1. Bluetooth Core Specifcation 5.0 FAQ. 2016. Bluetooth SIG.

Интересным словом Bluetooth называют протокол для обмена информацией на небольших расстояниях. Зона покрытия у него по сравнению с Wi-Fi довольно скромная (максимум 100 метров, и то в лучшем случае, если у вас последняя версия), да и скорость передачи данных невысока. Но эти минусы компенсируются низким энергопотреблением и высокой скоростью соединения (т. н. спаривания) телефонов.

Bluetooth - весьма старая технология на IT-рынке; первая версия (1.0) появилась на свет в далеком 1998 году. На данный момент она считается морально устаревшей, и ни в одном устройстве, имеющемся в продаже, не используется.

Версии Bluetooth

Следующая версия протокола - 1.2 - ныне тоже считается устаревшей, однако она верой и правдой служила пользователям телефонов гораздо дольше. Ее и сейчас можно встретить в некоторых дешевых мобильных устройствах китайского производства. Максимальная скорость передачи данных Bluetooth 1.2 составляет 721 Кбит/сек. Телефоны спариваются гораздо быстрее, находиться в сети можно анонимно. Данная версия протокола позволяет передавать не только музыку и картинки, но и другие виды файлов, а также сервисные данные.

Появление технологии EDR, или Enhanced Data Rate, стало следующим шагом в развитии Bluetooth, причем довольно большим. Скорость передачи данных в теории возросла до 3 Мбит/сек, хотя на практике выше 2 Мбит/сек она обычно не поднималась. Эту технологию поддерживают две версии блютуз - 2.0, выпущенная в 2004 году, и 2.1, появившаяся на свет в 2007-м. Они практически полностью идентичны, отличаются лишь технологиями энергосбережения.

С Bluetooth 2.1 совместимы практически все имеющиеся в продаже мобильные телефоны, навигаторы, гарнитуры и др. устройства. Энергопотребление по сравнению с предыдущими версиями протокола упало почти в 10 раз, что сделало возможным массовое производство компактных гарнитур.

Блютуз версии 3.0 появился в 2009 году, и с его появлением стала возможной передача информации с гораздо большей скоростью, чем раньше (технология HS, или High Speed). Совместимые с Bluetooth 3.0 + HS устройства оснащаются 2.1 + EDR (до 3 Мбит/сек), а также вторым модулем, который работает аналогично вайфаю и обеспечивает скорость до 24 Мбит/сек. Несмотря на похожий принцип работы, совместимости непосредственно с Wi-Fi нет.

Технология HS при всех своих достоинствах имела один серьезный недостаток - высокое энергопотребления. Однако уже в 2010 году, когда появилась Bluetooth 4.0 , он был исправлен. Чип этой версии присутствует во всех топовых смартфонах и планшетах, а также в большинстве ультрабуков. Передавать данные можно на расстоянии до 100 метров со скоростью до 30 Мбит/сек.

Стоит, однако, отметить, что не все возможности данного стандарта Bluetooth являются обязательными. Так, возможность длительной автономной работы (функция Bluetooth Low Energy ) поддерживается только самыми новыми устройствами.

Большинство периферийных устройств, таких как гарнитуры, навигаторы и пр., поддерживает Bluetooth 2.1 + EDR, так что если ваш аппарат поддерживает ту же версию, все будет в порядке. Хотя некоторые устройства могут поддерживать другие версии протокола. Так, отладочные часы Texas Instruments MetaWatch, отображающие на дисплее разнообразную информацию о смартфоне, поддерживают Bluetooth 4.0. Чтобы все работало, ваш аппарат должен поддерживать ту же версию.

Если для вас важна высокоскоростная передача информации, тогда вам нужен Bluetooth версии 3.0 или 4.0 на обоих аппаратах. Хотя высокой скорости передачи данных можно добиться и за счет технологии NFC (функция S Beam в новых Samsung’овских смартфонах). Да и Wi-Fi Direct во многих случаях использовать целесообразнее, ведь эта функция поддерживается многими устройствами на базе ОС Android 4.0, а скорость передачи по сравнению с Bluetooth намного выше.

Bluetooth профили

С версиями Bluetooth разобрались; у каждой свои особенности - не спутаешь. И также не стоит путать версии блютуза с профилями. Профилем называют определенную активность, которая возможна на различных версиях протокола.

Профиль A2DP предусматривает возможность передачи файлов и стереозвука, которая доступна в версии Bluetooth 1.2 и выше. Однако каждый конкретный аппарат может располагать своим набором профилей, так что какие-то действия, даже учитывая свежую версию блютуза, могут оказаться недоступными. Так, смартфоны на базе ОС Windows не поддерживают обмен информацией посредством Bluetooth, и пользователю придется прибегнуть к некоторым хитростям, если он желает задействовать эту возможность протокола.

Технология передачи данных на небольшие расстояния появилась еще в 1994 году, когда два инженера из компании Ericsson решили навсегда покончить с проводами при обмене данными между мобильными устройствами. Такая технология получила название Bluetooth («Синий зуб»). Название технология получила от имени Харольда Первого Синезубого, который был королем Дании и Норвегии, прославившегося объединив скандинавские племена под свое правление в Х веке.

Описание стандарта связи

Изначально разработка велась на частотах, которые не подлежат дополнительному лицензированию. Это 79 каналов, работающих на частотах от 2402 МГц до 2480 МГц, которые специально выделены для работы медицинского и научного оборудования.

Обмен информацией между приемником и передатчиков ведется путем постоянной смены каналов приблизительно 1600 раз в секунду. На какой канал произойдет переключение знает только приемное и передающее устройство, уведомление происходит посредством специальных ключей идентификации. Такой способ сводит возможность возникновения помех к минимуму и позволяет сопряженным устройствам не конфликтовать друг с другом. Стандарт bluetooth является одним из самых защищенных способов обмена информацией, ведь подключиться к устройству без разрешения невозможно. Единственной проблемой такого вида связи является очень маленький радиус действия, но с другой стороны это тоже увеличивает уровень безопасности.

По мощности радиопередатчиков стандарт делится на три большие группы или класса:

• Класс 1 используется в основном в медицинском оборудовании, для работы которого хватает передатчика с очень маленько мощностью.
• Класс 2 с передатчиками средней мощности можно увидеть в современных мобильных телефонах, планшетах и других периферийных устройствах.
• Класс 3 использует очень мощные передатчики и находит свое применение на промышленных предприятиях, например, для управления отдельными станками или всем процессом производства в целом.

Подключение возможно не только между двумя устройствами. Количество одновременно подключенных устройств ограничивается 71-м аппаратом, при этом одно устройство выступает в роли главного или master устройством, а все остальные работают как ведущие (slave). Аппарат, который работает в качестве ведомого, в свою очередь может выступать ведущим для подключенных к нему. Так можно создавать целую сеть, которая называется пикосеть. Одновременно не может быть объединено более десяти пикосетей.

Эволюция стандарта

С момента появления стандарта в 94-м году, стандарт получил название Bluethooth 1.0. Это был еще очень сырой продукт. У него было очень много уязвимостей по безопасности из-за того, что необходимо было передавать в открытом виде адрес устройства. Так же сложности были с сопряжением девайсов от разных производителей. Скорость блютуз также оставляла желать лучшего. В версии 1.1 появилась возможность видеть уровень сигнала и была добавлена поддержка не шифрованных каналов.

Исследования постоянно продолжались, но следующая версия блютуз 2.0 появилась только в 2007 году. Была существенно увеличена скорость bluetooth , которая достигла почти 2,5 Мб/с, а в версии 2.1 были существенно переработаны и уменьшены параметры энергопотребления. Улучшена безопасность и скорость сопряжения устройств.

В апреле 2007 года был представлен стандарт Bluetooth 3.0. совместно с применением технологии асинхронного мультипроцессирования скорость обмена данными составила 24 Мб/с, но увеличилось энергопотребление. Увеличение энергопотребления не давало покоя разработчикам, ведь для мобильных устройств это довольно критический момент. После доработок в конце года широка общественность смогла увидеть bluetooth 4 , которая используется до сих пор.

Основное отличие от предыдущих версий это очень низкое потребление ресурса аккумулятора. Это достигается также тем, что сигнал передается не постоянно, а только по мере необходимости, т.е. передатчик находится в постоянном режиме ожидания, и включается в работу только при необходимости.

Соединение между устройствами теперь происходит за 5 мс, а расстояние между устройствами теперь может достигать 100 метров в пределах прямой видимости. Степень шифрования данных в блютуз 4 происходит по 128 битному алгоритму. Этот стандарт стал эталонным для подключения периферийных устройств, таких как наушники, внешние колонки, «умные» часы и многие другие.

В различных версиях bluetooth скорость передачи данных следующая:

• 2 - до 1 Мб/с;
• 0 - до 3 Мб/с;
• 0 и v4.0 - до 24 Мб/с.

Производители стараются разрабатывать устройства таким образом, чтобы они поддерживали различные версии bluetooth , для большей совместимости между аппаратами.

Применение блютуз в быту

В настоящее время передача информации с использованием блютуз довольно популярна, и интерес к технологии постоянно растет. Можно назвать множество сфер деятельности где она нашла свое применение:

• обмен данными между двумя мобильными телефонами;
• загрузка фотографий с цифрового фотоаппарата без использования проводного подключения;
• подключение мыши, клавиатуры, принтера, сканера и другой периферии к компьютеру или ноутбуку;
• синхронизация данных между ПК и мобильным устройством;
• подключение гарнитуры, смарт-часов и других устройств к мобильному телефону.

Фантазия разработчиков по поводу того, где можно использовать Bluetooth безгранична. Постоянно на рынок поставляются новые и новые изделия, поддерживающие работу по этой технологии.

Заходи и вспомни, как всё начиналось.

Как лично вы относитесь к проводам? Давайте обрисуем весьма неординарную и даже несколько забавную ситуацию.

Apple Watch подключаются к смартфону через Lightning-порт (без него не работают); у спортсмена нет выбора в чем слушать музыку - только провода, только хардкор; вся «умная» техника в доме работает только при подключения смартфона «по шнурку»…

Не слишком радужная перспектива, правда?

Страшный сон гаджетомана

А все это могло бы быть сегодняшней реальностью, если бы 20 лет назад крупные корпорации не задумались о создании единой технологии беспроводной передачи данных с незначительным радиусом действия - Bluetooth.

Пора объединяться

Над созданием единого стандарта беспроводной передачи данных сразу ряд производителей в лице Ericsson, Nokia, Intel, Toshiba и еще десятки других задумались. Объединив усилия и собрав в единую группу весь инженерный потенциал, 20 мая 1998 года вышеперечисленные компании официально вошли в так называемую группу SIG - Special Interest Group.

Цель этой «группы с общими интересами» заключалась во внедрении технологии беспроводной передачи данных Bluetooth . И самое главное - новая технология должна была стать унифицированной, поставив крест на путанице и совместимости устройств при необходимости беспроводного сопряжения.

Dell, Xircom, Motorola, Compaq, Qualcomm - все эти бренды очень скоро входят в состав SIG.

А уже сегодня состав SIG включает более 30 000 компаний со всего мира. Bluetooth уже давно воспринимается как данность и количество устройств, в которых интегрирован данный протокол беспроводной связи, не поддается подсчету.

Тем временем, приблизительное количество девайсов, поддерживающих Bluetooth-соединение, насчитывает около 8,2 млрд устройств.

Первый пошел: Bluetooth 1.0–1.2

В 98-м о ней мечтали многие бизнесмены

Первенцем беспроводного протокола стал анонсированный в 1998 году Bluetooth 1.0. Без недостатков и ошибок первая версия обойтись явно не могла.

Среди ключевых проблем - весьма нестабильный сигнал и постоянное прерывание соединения. Более того, производители стали отмечать отсутствие должной совместимости устройств. Например, две разных компании, выпустивших на рынок два совместимых друг с другом устройства, не могли быть уверены, что пользователь сможет подключить их посредством Bluetooth.

Ситуацию тут же бросились спасать и через год представили обновленный Bluetooth 1.0B. Стало лучше, но идеала было еще далеко. Bluetooth 1.0(B) требовал обязательной передачи адреса устройства, а значит говорить о какой-либо анонимности не было смысла. Это и стало главным недостатком протокола на стадии зарождения. В 2000 году состоялась презентация обновленного Bluetooth 1.1. Теперь пользователи могли определить уровень сигнала беспроводного соединения и передавать данные по нешифрованным каналам.

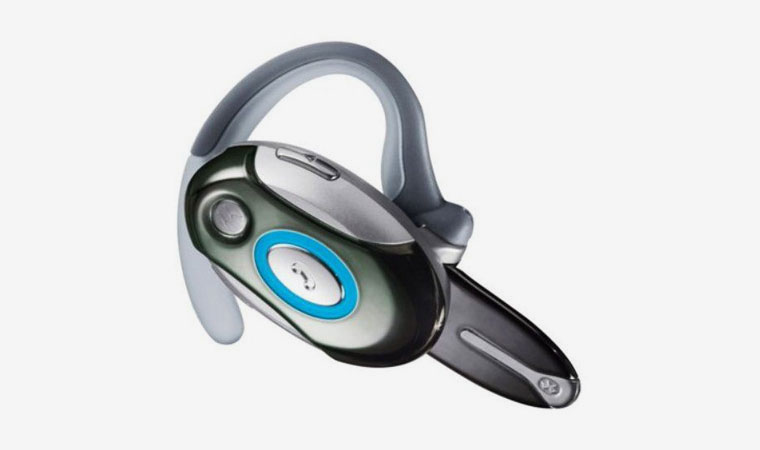

Легендарная Bluetooth 1.2 совместимая гарнитура от Motorola

Первым глобальным обновлением стал Bluetooth 1.2, получивший сразу ряд улучшений: от повышения скорости передачи данных (до 1 Мбит/с) и улучшения помехоустойчивости до поддержки профиля A2DP, впервые позволившего передавать стереозвук .

Пора взрослеть: Bluetooth 2.0 – 2.1 (EDR)

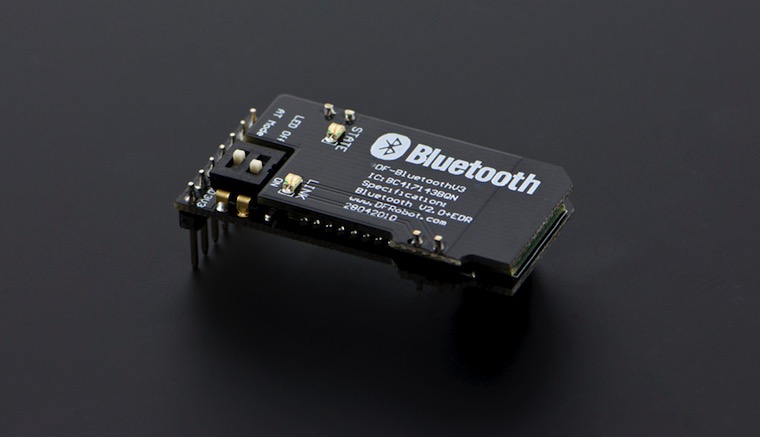

Мечта разработчика любителя - Bluetooth 2.0 модуль для Arduino

В 2004 году производители дождались Bluetooth 2.0. Среди нововведений этой версии:

• Увеличенная скорость передачи данных. Согласно документации, Bluetooth 2.0 обладал пропускной способность в 3 Мб/с, но практика - беспощадная вещь. Максимум, что можно было выжать из Bluetooth 2.0 - 2,1 Мб/с.
• Появление технологии EDR, которая и свидетельствовала о более совершенной версии протокола, прямо влияя на скорость.
• Дополнительная полоса пропускания для синхронного подключения нескольких устройств.
• Незначительное снижение энергопотребления.

Следующее обновление датируется 2007 годом. Три года инженеры работали над возможностью снижения прожорливости протокола по отношению к аккумулятору портативных устройств и вместе с Bluetooth 2.1 анонсировали новую технологию Sniff Subrating. Энергоэффективность нового «синезуба» возросла до 10 раз, а сопряжение устройств стало значительно проще.

В том же году выходит и технология NFC (Near Field Communication), отвечающая за должную защиту соединения.

Почти Wi-Fi: Bluetooth 3.0 + HS

Вот такие смарт-часы Link Dream были в 2009 году

21 апреля 2009 года был принят новый стандарт Bluetooth 3.0. В этот раз инженеры поставили перед собой цель значительного повышения скорости передачи данных. В теории получился показатель 24 Мбит/с.

Bluetooth 3.0 включал две версии радиосистемы: стандартную 2.0 (до 3 МБ/с) и совместимую с 802.11, высокоскоростную (до 24 МБ/с).

В зависимости от размера передаваемого файла меняется и версия радиосистемы. Несмотря на использование стандарта 802.11, Bluetooth 3.0 несовместим с любой спецификацией Wi-Fi.

Сидящий на диете: Bluetooth 4.0 – 4.2

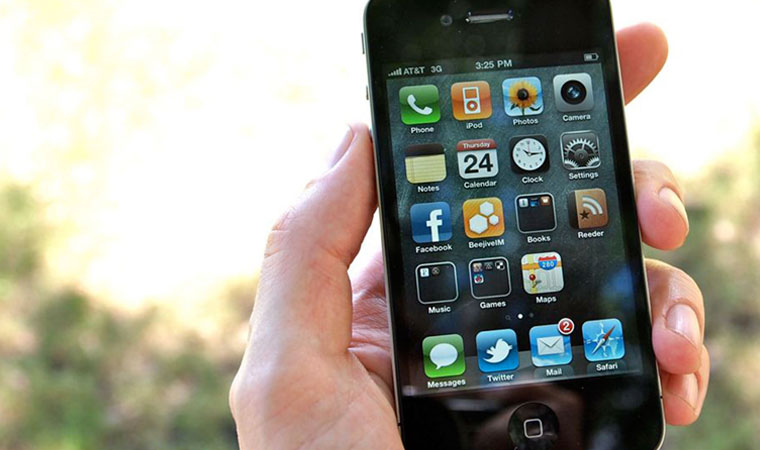

iPhone 4s стал первым смартфоном, получившим поддержку Bluetooth 4.0

Третья версия Bluetooth продержалась всего год. Ряд производителей не успели основательно «подсесть» на новый стандарт, как 30 июня 2010 года SIG утверждает Bluetooth 4.0 - новое слово в жизни беспроводной технологии.

Главный акцент технологии - крайне низкое энергопотребление. Разработчики делали ставку на интеграцию Bluetooth 4.0 в миниатюрные гаджеты , датчики, сенсоры и прочие устройства, в которых невозможно разместить емкий аккумулятор.

В результате, Bluetooth 4.0 заработал совершенно по иному принципу. Вместо постоянной активности, он включается лишь в момент отправки или приема данных, существенно экономя заряд аккумулятора устройства.

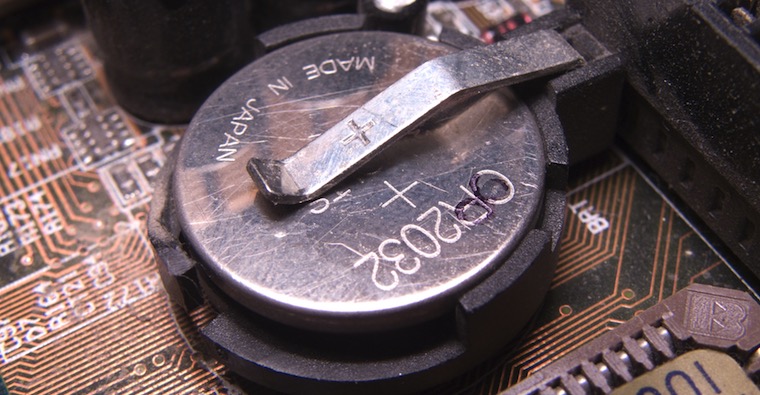

Например, от батарейки CR2032 миниатюрный датчик может проработать в течение нескольких лет:

Радиус действия увеличен до 100 метров, скорость передачи данных, в угоду энергоэффективности, снижена 1 Мбит/с.

В течение последующих четырех лет Bluetooth 4.0 получил еще два обновления: 4.1 - с акцентом на совместимость с сетями LTE и 4.2 - с увеличенной пропускной скоростью (в 2,5 раза) и улучшенной безопасностью.

Bluetooth 5.0

История развития протокола продолжает создаваться прямо на наших глазах. 17 июня 2016 года SIG анонсировала новую спецификацию .

Для того, чтобы по достоинству оценить обновленную технологию понадобится немного времени. Первые устройства с Bluetooth 5.0 появятся не раньше конца этого начала следующего года, но уже сегодня разработчики пообещали:

• в 4 раза увеличенную скорость передачи данных по сравнению с версией 4.2
• двукратное увеличение дальности действия сигнала
• уменьшенное энергопотребление по сравнению с Wi-Fi модулями

Но самое интересное, что Bluetooth 5.0 получил приставку «Smart», а значит «интеллект» мобильных гаджетов станет еще более продвинутым. Радужное будущее только начинается!

Беспроводные Bluetooth-гарнитуры - это категория именно тех устройств, которые в течение 18 лет оставались двигателем развития технологии. Гарнитуры прошли эволюцию от низкокачественного трещащего звука с минимальным временем автономной работы до стильных имиджевых аксессуаров, по которым просто приятно разговаривать.

Наш выбор в сегменте Bluetooth-гарнитур:

• Отменный и кристальный звук с Plantronics Explorer 500
• Неповторимый дизайн и великолепное качество передачи голоса

Любой звук начинается с источника. Сегодня существует масса беспроводных протоколов для передачи звука. Некоторые из них значительно интереснее Bluetooth, но пока не получили должного распространения. Сегодня Bluetooth оборудованы почти все смартфоны, ноутбуки и планшеты, а оснастить устройство его поддержкой при наличии USB-выхода - дело пяти минут.

Поэтому сегодня ограничимся именно звуковоспроизводящими устройствами с использованием «голубого зуба» (гайд вполне подойдёт и для выбора Bluetooth-колонки). Технология эта имеет довольно долгую историю и массу подводных камней, о существовании которых не всегда знают пользователи.

Наличие Bluetooth-передатчика не говорит о том, что устройство можно использовать в качестве источника звука для беспроводной аудиоаппаратуры. Не всякий Bluetooth позволит слушать качественную музыку без искажений. Не всякий подойдёт и для прослушивания файлов с высоким битрейтом и в lossless-форматах.

На что обратить внимание, чтобы слушать музыку без проводов - будь то просто MP3 или высококачественный рип с виниловой пластинки, мы расскажем в этой статье.

Начнём с самого важного: этот параметр напрямую говорит о том, можно ли слушать при помощи устройства музыку.

Версия Bluetooth

В современных устройствах чаще всего можно встретить поддержку Bluetooth 3.0 или 4.0, в некоторых топовых смартфонах и прочих гаджетах - 4.1. При этом вполне может оказаться, что приобретаемая гарнитура поддерживает подключение только по протоколу версии 2.1. Адаптеры обратно совместимы, но при подключении работает наиболее медленный протокол из двух.

Отличие между версиями протокола для обычного пользователя минимальны за счёт обратной совместимости. Основное, что бросается в глаза, - с каждой новой версией снижается энергопотребление устройств, а начиная с 3.0 добавлен второй модуль для высокоскоростной передачи данных на скорости 24 Мбит/с.

Версия 2.1 + EDR передаёт данные со скоростью не более 2,1 Мбит/с. Этого достаточно для воспроизведения аудиопотока низкого битрейта. Для воспроизведения аудиовидеопотока рекомендуется использовать версию Bluetooth не ниже 3.0.

Необходимо учесть, что для полноценного использования девайса в качестве плеера, крайне желательно наличие Bluetooth версии 4.0 и выше, а лучше - со сниженным энергопотреблением.

Опознать такой адаптер можно благодаря следующим категориям.

Профили Bluetooth

Профили - набор определённых функций, поддерживаемых устройствами. Из всех используемых в Bluetooth для прослушивания музыки интересны следующие:

1. Headset Profile (HSP) необходим для связи гарнитуры и смартфона и беспроводной передачи монозвука с битрейтом 64 кбит/с.
2. Hands-Free Profile (HFP) также обеспечивает только передачу моно, однако с более высоким качеством.
3. Advanced Audio Distribution Profile (A2DP) необходим для передачи двухканального аудиопотока.
4. Audio/Video Remote Control Profile (AVRCP) обеспечивает управление функциями воспроизводящих устройств (без него невозможно даже изменение громкости музыки).

Для полноценного прослушивания музыки необходим именно A2DP. Он не только обеспечивает передачу аудиопотока, но и управляет сжатием данных перед передачей.

Однако, даже если и передающее, и воспроизводящее устройство (например, смартфон и беспроводные наушники) оснащены Bluetooth 3.0 или 4.0 и поддерживают работу с необходимым протоколом, нужно обратить внимание на кодек, который используется.

Кодеки Bluetooth

Самое главное для воспроизведения музыки по протоколу A2DP - кодек, которым сжимается передаваемый на гарнитуру аудиопоток. Всего на данный момент существует три кодека:

1. Subband Coding (SBC) - кодек, используемый A2DP по умолчанию и созданный разработчиками профиля. К сожалению, SBC жмёт значительно грубее , чем MP3. И стало быть, для прослушивания музыки не подходит.
2. Advanced Audio Coding (AAC) - более продвинутый кодек, использующий другие алгоритмы сжатия. Звучит значительно лучше SBC.
3. AptX - вот он, правильный выбор! Хотя бы из-за возможности передавать файлы в MP3 и AAC без дополнительных манипуляций и перекодирования. А значит, и без ухудшения звука. Однако стоит оговориться. Для воспроизведения разных битрейтов существует несколько версий aptX. Каждая из них предназначена для своего звукового потока.

»
Главные особенности последних двух версий кодека - максимально сниженная задержка воспроизведения звука и сниженная нагрузка на процессор при кодировании. Версия Low Latency позволяет достигать задержки в 32 мс между источником аудиопотока и воспроизводящим устройством. Это позволит уменьшить искажения, вносимые аппаратурой при прослушивании музыки.

Таким образом, при определённых предпочтениях можно выбрать определённый кодек. Если воспроизведение lossless-потока не предполагается, а высокая задержка звука не критична - стоит ограничиться стандартным aptX и не переплачивать за поддержку устройством последующих версий.

Стоит помнить, что необходимый профиль и кодек должен поддерживаться как смартфоном (или другим источником аудиопотока), так и самой гарнитурой (или Bluetooth-колонкой). В противном случае алгоритм A2DP автоматически начнёт работу с использованием SBC.

C Bluetooth любые два устройства всегда работают, используя самую низкую версию, самый простой кодек и протокол. Так что, если одно из них не обладает поддержкой необходимой технологии, в полной мере насладиться качеством звучания не удастся.

Для прослушивания музыки в течение долгого времени требуется поддержка Bluetooth не ниже версии 3.0, кодека aptX и профиля A2DP. Для прослушивания музыки с высоким битрейтом необходима поддержка кодека aptX Lossless - ни один другой не подойдёт, поскольку музыка будет сжиматься при передаче на воспроизводящее устройство.
