Система непрерывной подачи чернил своими руками. Изготовление самодельных доноров для снпч

Глава 1

Избавляемся от бессмысленно частых прочисток.

Вода… Как известно, при включении (всегда), а также во время печати (иногда) происходит прочистка печатающей головки. На эту операцию тратятся драгоценные капли чернил, что в конечном итоге приводит к преждевременной замене картриджей. Можно просто включить/выключить принтер некоторое количество раз и даже ничего не печатая чернила закончатся! Позаботились проклятые буржуины об объемах продаж своих картриджей! Нас такой расклад не устраивает!

Снятие крышки (серая, закрывает картриджи) с блока картриджей и головки, боковых и верхней крышек принтера. Взято с форума сайта www . resetters . com .

Aleksandr _НЕОПОЗНАННЫЙ:)

Крышка с головки снимается действительно жестко, но снимается с правой стороны. Раздвигал отверткой, вставив лезвие между креплением и крышкой, и поворачивая отвертку по оси, оттянул защелку от крышки, а защелкивается намного проще. Боковые и ваще все крышки снимаются так. Откручиваешь сзади принтера два болтика и отжимаешь по одной защелки сзади с каждой задней стороны, после нащупай защелки сверху (внутри т.е) под боковыми крышками также с обеих сторон - они сделаны большими под отжим пальцем. И после того как верхняя часть крышек пойдет в стороны нужно отжать и фиксаторы снизу. С первого раза сложно, но довольно пару раз разобрать и как по маслу.

Где расположены фиксаторы снизу и сколько их?

Отжимать нужно изнутри корпуса принтера или как-то снаружи?

С помощью голых рук, или каким-то инструментом? Спасибо!

Aleksandr _НЕОПОЗНАННЫЙ:)

Да отжимаются они изнутри корпуса. Под верхними боковыми крышками. Попробуй аккуратно нащупать снизу под крышками пластинки шириной они примерно 2см и пальцем легко отжимается вниз, при этом другой рукой слегка снимай боковую верхнюю часть в сторону, при отжиме защелки боковая крышка резко сдвинется с принтера и останется держаться снизу. После того как верхнюю часть крышек сдернешь в сторону, снизу недалеко от ножек есть даже стрелка. Возле нее в щель с корпусом вставь отвертку и слегка оттяни крышку над кромкой корпуса, после этого боковинки снимаются. Одеваются гораздо проще - просто защелкиваются одним нажатием на крышки. В принципе если подсветишь под боковые крышки сверху и посмотришь например с помощью зеркальца то спокойно увидишь эти самые защелки и сможешь сориентироваться что отжимать. Остальные места удержания крышки видно с наружи сзади и снизу.

Но ближе к делу!

Отсосом чернил в принтере занимается ПОМПА. Ее-то мы и будем модернизировать.

Для начала научимся отодвигать подвижный блок с картриджами и головкой с места парковки в сторону. Аккуратно утапливаем белую деталюху (слева от блока) вперед до упора. Сильно давить не нужно, двигается она очень легко.

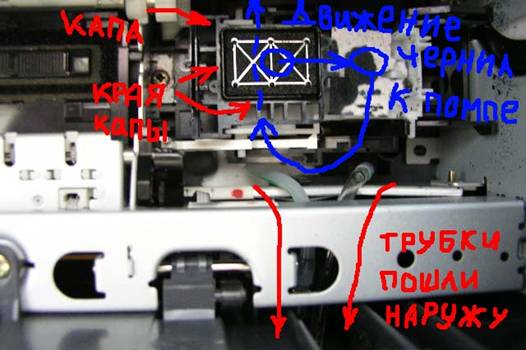

Все! Блок ничего не держит. Можно сдвигать его влево. Во время начала движения снизу блока самостоятельно отщелкивается КАПА – устройство, через которое из головки отсасываются чернила. Возвращать блок на место (после всех операций это нужно сделать обязательно, так как головка все это время открыта) необходимо простым включением принтера – он сам восстановит правильное положение блока и припаркует капу. Во время покоя капа своими резиновыми краями прижата снизу к головке, что замедляет высыхание чернил.

Из капы (под ней) к помпе вглубь принтера идет силиконовая трубка с зеленой полосой. Суть модернизации в разрыве данной трубки. При этом помпа сосет просто воздух, а не чернила из головы. Концы разделенной трубки наращиваем и выводим для удобства за пределы принтера.

Когда тест проверки дюз показывает, что требуется прочистка – просто соединяем концы герметичным переходничком.

Для наращивания трубок используем силиконовые трубки из набора для переливания крови (капельница), жесткую трубку от стержня гелиевой ручки (на 1,5 см кусочек с разных сторон надеваем трубочки – получается довольно герметично) и пластмассовый переходник из этого же набора.

При работе лично я использовал микродрель Pro " s Kit Super mini drill 1- PK -500 с насадками и сверлами, которые идеально подходят для большинства операций, которые обычным инструментом делать неудобно или невозможно.

В дальнейшем микродрель нам понадобится для установки Системы Непрерывной Подачи Чернил (СНПЧ), но об этом чуть позже.

Все использованные во время прочисток чернила немодернизированный принтер при помощи помпы сливает в так называемый ПАМПЕРС, расположенный внутри. Свое название он получил благодаря сходству по назначению с известным детским девайсом. Он впитывает в себя отработанные чернила. Бесконечно это продолжаться не может и в принтере предусмотрена защита от переполнения памперса. На помпе (скорее всего на ней) стоит датчик, который достигнув определенного производителем значения блокирует работу принтера, выдает сообщение, что принтер непременно нужно тарабанить в сервис, и моргает всеми лампочками. В сервисе алчный мужичок, пособник буржуев, специальной программой обнуляет счетчик памперса, заменяет впитывающий чернила материал и слупливает с нашего брата кровно заработанные мани! Оно нам надо!?

Памперс обнуляется специальной программой SSC Service Utility, но впитывающий материал не вечен, поэтому:

Следующая модернизация - требующая минимум телодвижений!

На задней стенке принтера есть технологический лючок, закрепленный шурупом. Открываем его и видим нашу знакомую трубку с зеленой полосой, идущую из помпы в памперс. Свободный конец направлен в лоток с впитывающим материалом (собственно он и называется памперс!). Наращиваем эту трубку также как и в предыдущей модернизации и выводим за пределы принтера любым способом. Опускаем ее в какой-либо пузырек и, вуаля! Памперс больше ничем не пачкается! Не забываем периодически опустошать пузырек и ужасаться расходу чернил во время прочисток!

Я просверлил в крышке отверстие и вывел трубку в торец пузырька от витаминов. После 4-х прочисток, чернил в нем было на сантиметр!

Все! Теперь принтер прочищает голову только тогда, когда нам это нужно! Плюс не портит памперс.

Система непрерывной подачи чернил – одно из достижений в современной печатной технике. Рейтинг такого нового типа оснащения для дома и офиса неуклонно растет, что объясняется экономичностью подхода. СНПЧ применяется на принтерах струйного образца, а также подходит для разных моделей мфу.

Структура оборудования проста: картриджи и вспомогательные емкости, размещенные внешне. Чернила подаются через специальные трубочки, образующие так называемый шлейф и соединяющие детали устройства. Используя струйный принтер с снпч, вы гарантировано получаете бесперебойную процедуру печати, при которой картриджи получают чернила из внешних носителей, подавая их на рабочую головку.

Конечно, перед покупкой снпч для epson или другого производителя, мфу с снпч стоит взвесить все преимущества и недостатки разработки, что быть полностью подготовлены для ее использования в условиях дома или офиса.

Чтобы правильно выбрать оснащение мфу epson с снпч, стоит в первую очередь обратить внимание на позитивные черты разработки. Так, картриджи не придется часто дозаправлять, поскольку внешние емкости имеют достаточный объем, чтобы обеспечить большой расход в работе принтера.

Мфу с снпч рассчитаны на широкоформатный расход краски, поэтому оснащение имеет высокий рейтинг среди пользователей в копировальных центрах и фотосалонах. Среди главных преимуществ системы является то, что она использует картриджи с чипами, которые устройство видит как оригинальные, что дает возможность приобретать для печати чернила, более доступные по стоимости. Такая альтернатива снпч для canon pixma ip7240 или других моделей позволяет значительно снизить производственные затраты.

Хотя бытует мнение, что в условиях дома установка снпч для рядового пользователя иногда не является наиболее экономным вариантом. Вам могут подойти стандартные перезаправляемые картриджи (например, моделей Эпсон, mg3540, 1510, 2130, mp250, mg2940, p50, t50, а также stylus, ix6840, photo), которые дадут не меньшую экономию.

Инструкция по установке

Снпч для hp – это устройства прогрессивного поколения, рейтинг которых говори т сам за себя. Разработчики постоянно прибегают все к новым и новым ухищрениям, чтобы удовлетворить потребности разных пользователей печатной техники. Среди достижений производителей стоит назвать такие:

• максимально безопасная транспортировка устройства; так, мфу epson colorio ep 707a с снпч имеет специальные фиксирующие вставки, которые изготавливаются из гофрированного картона, оборудование располагается горизонтально, что позволяет перевозить его, даже если имеются чернила в ресурсах оборудования (например, моделей deskjet, mg3540, 1510, 2130, mp250, mg2940, p50, t50, а также stylus, ix6840, photo и других типов); в качестве защитного барьера используется стандартный полиэтиленовый пакет;
• использование техники сплошного литования, что позволяет получить картриджи с системой фиксации многоточечного вида; благодаря такому подходу разработчиков снпч для hp имеет повышенный уровень прочности и максимальный уровень защиты от вытекания наполнителя (чернила надежно размещаются в оборудовании deskjet, mg3540, 1510, 2130, mp250, mg2940, p50, t50, а также stylus, ix6840, photo);
• картриджи образуют единый блок, что не дает деталям смещаться.

При всех достоинствах, оборудование снпч для hp является максимально простым в обслуживании, даже в условиях дома. Некоторые неполадки и проблемы в эксплуатации вы можете легко устранить своими руками, не прибегая к помощи специалиста.

Какой принцип работы устройства?

Установка снпч не отличается сложностью. Проблемы могут возникнуть только в том случае, если оборудование модели deskjet, mg3540, 1510, 2130, mp250, mg2940, p50, t50, а также stylus, ix6840, photo не видит того, что для работы имеются чернила.

Для обеспечения быстрого запуска оснащения используются чипы, которые можно обнулять, чтобы продолжать работу и производить многократную дозаправку. Картриджи имеют удобные крепления для снпч для hp, что дает возможность проводить замену быстро и качественно, своими руками в условиях дома.

Вы можете выбрать оборудование, которое будет отличаться более длительным сроком службы. Так, модели deskjet, mg3540, 1510, 2130, mp250, mg2940, p50, t50, а также stylus, ix6840, photo не требуют частой замены батареек. Для фиксации чипа картриджи имеют специальные держатели.

Для более удобно использования снпч для МФУ hp были модернизированы воздушные клапаны, а чернила помещаются в эргономичную емкость. Наполнитель защищается от выветривания, а также влияния различных внешних факторов. Подача краски производится через воздушный отсек.

Немаловажным достижением для моделей deskjet, 1510, mp250, p50, stylus, photo, ix6840 стала демократизация стоимости оснащения. Вы можете выбрать альтернативные чернила, которые гарантируют прекрасный уровень печати.

Если вы решили использовать картриджи с системой непрерывной печати, стоит уточнить конструкцию подобного оснащения. Так, типовая модель оборудования для deskjet, 1510, mp250, p50, stylus, photo, ix6840 имеет обязательные комплектующие:

• внешние доноры (в них помещаются чернила, которые можно заменить самостоятельно, своими руками);
• шлейф соединительного типа;
• картриджные блоки (специальные капсулы, соединенные планкой; вы можете выбрать специальные либо альтернативные чернила для моделей deskjet, 1510, p50, ix6840).

Сложности с использованием системы непрерывной печати

Проблемы с применением оборудования могут начаться уже с процесса установки. В этой процедуре стоит соблюдать поэтапность:

• залить наполнитель в модель deskjet, p50 или другой тип оборудования и провести прокачку, пока не установите, что принтер видит ресурс печати, это можно сделать своими руками;
• проверить крепления шлейфов;
• выбрать вариант тестирования на включенном устройстве (например, deskjet).

Проблемы в использовании иногда связаны с тем, что каретки нажевывают шлейфы. Это можно исправить своими руками без помощи специалиста.

Иногда для печатного оборудования (например, deskjet) необходимо использовать декодер, который позволяет обнулять все эксплуатационные данные.

Для струйной техники рекомендуется обращать внимание на факт совместимости краски с моделью устройства (например, deskjet). От этого также зависит то, насколько долго ваше оснащение будет функционировать в домашних или офисных условиях. Особенно важен этот факт для копи-центров, которые используют печатную технику в больших масштабах.
Ниже приведено интересное видео:

В данной статье мы расскажем, как своими руками сделать самодельный шлейф к СНПЧ.

Для изготовления самодельного шлейфа к нам :

• ПВХ трубка диаметром 2-3(мм) – 5 метров (для 4 цветного принтера);
  Клей Момент «Кристалл»;
• Катетер «Бабочка» (применяется, если не удалось достать пвх трубку диаметром 2мм);
• 2 малых тисов;
• отрезок тонкого монтажного провода (20см).

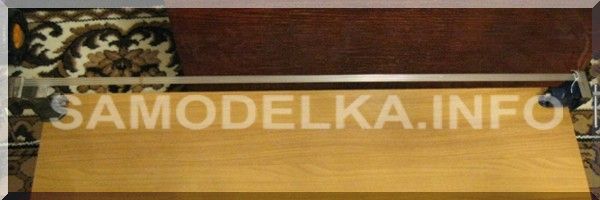

При изготовлении шлейфа использовалась скамья, на которой с обоих сторон были закреплены тиса.

В тиса с каждой стороны зажимаются пвх трубки, плотно прижатые друг к другу и скрепленные проволокой.

После процедуры закреплетия пвх в первых тисах необходимо аккуратно равномерно натянуть все 4 трубки и зажать во вторых тисах. В случае, если Вы неравномерно натяните трубки — шлейф после склейки будет сворачиваться.
После того, как оба конца шлефа равномерно натянуты и зажаты в тиса, шлейф проклеивается клеем Момент «Кристалл», который отлично клеит пвх, при этом при высыхании абсолютно безцветен. Обратите внимание на то, что шлейф проклеивается не по всей длине. Необходимо оставить участок 20-25 см для подключения к донорам. В начале этого участка пвх трубка также зафиксированна проволокой, которая удерживает трубки вместе. После высыхания шлейфа его участки, поврежденные зажатием в тиса обрезаются скальпилем. В случае если у Вас ПВХ трубка диаметром 3 (мм), шлейф будет довольно жестким и в месте его стыковки с кареткой печатающей головки егу нужно сделать более эластичным. Для этого нам понадобятся 4 катетера «бабочка» из которых предварительно выняты иглы.
Далее по принципу описанному выше складываются вместе 4 катетера и склеиваются. После высыхания производится склейка обоих участков, при этом трубки катетера вставляются в трубки основного шлейфа и тчательно проклеиваются.
После высыхания необходимо проверить шлейф на герметичность. Для этого необходимо перекрыть один из его краев, и поместив стык двух частей шлейфа в , шприцом попытаться вдавить в него воздух. Если Вы не наблюдаете воздушных пузырьков ни в одном из каналов — самодельный шлейф снпч готов к работе !
PS: Если уж совсем не сможете найти пвх трубки, всегда есть возможность заказать шлейф на Resseters обойдется он в пару долларов + пересылка.

Вы также можете прислать любые свои самодельные кострукции, и я с удовольствием их размещу на этом сайте с указанием Вашего авторства! samodelkainfo{собачка} yandex.ru
