Схемы самодельных hi fi усилителей. Самодельный ламповый усилитель. Настройка и установка

На Хабре уже были публикации о DIY-ламповых усилителях, которые было очень интересно читать. Спору нет, звук у них чудесный, но для повседневного использования проще использовать устройство на транзисторах. Транзисторы удобнее, поскольку не требуют прогрева перед работой и долговечнее. Да и не каждый рискнёт начинать ламповую сагу с анодными потенциалами под 400 В, а трансформаторы под транзисторные пару десятков вольт намного безопаснее и просто доступнее.

В качестве схемы для воспроизведения я выбрал схему от John Linsley Hood 1969 года, взяв авторские параметры в расчёте на импеданс своих колонок 8 Ом.

Классическая схема от британского инженера, опубликованная почти 50 лет назад, до сих пор является одной из самых воспроизводимых и собирает о себе исключительно положительные отзывы. Этому есть множество объяснений:
- минимальное количество элементов упрощает монтаж. Также считается, что чем проще конструкция, тем лучше звук;
- несмотря на то, что выходных транзисторов два, их не надо перебирать в комплементарные пары;
- выходных 10 Ватт с запасом хватает для обычных человеческих жилищ, а входная чувствительность 0.5-1 Вольт очень хорошо согласуется с выходом большинства звуковых карт или проигрывателей;
- класс А - он и в Африке класс А, если мы говорим о хорошем звучании. О сравнении с другими классами будет чуть ниже.

Внутренний дизайн

Усилитель начинается с питания. Разделение двух каналов для стерео правильнее всего вести уже с двух разных трансформаторов, но я ограничился одним трансформатором с двумя вторичными обмотками. После этих обмоток каждый канал существует сам по себе, поэтому надо не забывать умножать на два всё упомянутое снизу. На макетке делаем мосты на диодах Шоттки для выпрямителя.

Можно и на обычных диодах или даже готовых мостах, но тогда их необходимо шунтировать конденсаторами, да и падение напряжения на них больше. После мостов идут CRC-фильтры из двух конденсаторов по 33000 мкф и между ними резистор 0.75 Ом. Если взять меньше и ёмкость, и резистор, то CRC-фильтр станет дешевле и меньше греться, но увеличатся пульсации, что не комильфо. Данные параметры, имхо, являются разумными с точки зрения цена-эффект. Резистор в фильтр нужен мощный цементный, при токе покоя до 2А он будет рассеивать 3 Вт тепла, поэтому лучше взять с запасом на 5-10 Вт. Остальным резисторам в схеме мощности 2 Вт будет вполне достаточно.

Далее переходим к самой плате усилителя. В интернет-магазинах продаётся куча готовых китов, однако не меньше и жалоб на качество китайских компонентов или безграмотных разводок на платах. Поэтому лучше самому, под свою же «рассыпуху». Я сделал оба канала на единой макетке, чтобы потом прикрепить её ко дну корпуса. Запуск с тестовыми элементами:

Всё, кроме выходных транзисторов Tr1/Tr2, находится на самой плате. Выходные транзисторы монтируются на радиаторах, об этом чуть ниже. К авторской схеме из оригинальной статьи нужно сделать такие ремарки:

Не всё нужно сразу впаивать намертво. Резисторы R1, R2 и R6 лучше сначала поставить подстроечными, после всех регулировок выпаять, измерить их сопротивление и припаять окончательные постоянные резисторы с аналогичным сопротивлением. Настройка сводится к следующим операциям. Сначала с помощью R6 выставляется, чтобы напряжение между X и нулём было ровно половиной от напряжения +V и нулём. В одном из каналов мне не хватило 100 кОм, так что лучше брать эти подстроечники с запасом. Затем с помощью R1 и R2 (сохраняя их примерное соотношение!) выставляется ток покоя – ставим тестер на измерение постоянного тока и измеряем этот самый ток в точке входа плюса питания. Мне пришлось ощутимо снизить сопротивление обоих резисторов для получения нужного тока покоя. Ток покоя усилителя в классе А максимальный и по сути, в отсутствие входного сигнала, весь уходит в тепловую энергию. Для 8-омных колонок этот ток, по рекомендации автора, должен быть 1.2 А при напряжении 27 Вольт, что означает 32.4 Ватта тепла на каждый канал. Поскольку выставление тока может занять несколько минут, то выходные транзисторы должны быть уже на охлаждающих радиаторах, иначе они быстро перегреются и умрут. Ибо греются в основном они.

Не исключено, что в порядке эксперимента захочется сравнить звучание разных транзисторов, поэтому для них тоже можно оставить возможность удобной замены. Я попробовал на входе 2N3906, КТ361 и BC557C, была небольшая разница в пользу последнего. В предвыходных пробовались КТ630, BD139 и КТ801, остановился на импортных. Хотя все вышеперечисленные транзисторы очень хороши, и разница может быть скорее субъективной. На выходе я поставил сразу 2N3055 (ST Microelectronics), поскольку они нравятся многим.

При регулировке и занижении сопротивления усилителя может вырасти частота среза НЧ, поэтому для конденсатора на входе лучше использовать не 0.5 мкф, а 1 или даже 2 мкф в полимерной плёнке. По Сети ещё гуляет русская картинка-схема «Ультралинейный усилитель класса А», где этот конденсатор вообще предложен как 0.1 мкф, что чревато срезом всех басов под 90 Гц:

Пишут, что эта схема не склонна к самовозбуждению, но на всякий случай между точкой Х и землёй ставится цепь Цобеля: R 10 Ом + С 0.1 мкф.
- предохранители, их можно и нужно ставить как на трансформатор, так и на силовой вход схемы.
- очень уместным будет использование термопасты для максимального контакта между транзистором и радиатором.

Слесарно-столярное

Теперь о традиционно самой сложной части в DIY - корпусе. Габариты корпуса задаются радиаторами, а они в классе А должны быть большими, помним про 30 Ватт тепла с каждой стороны. Сначала я недоучёл эту мощность и сделал корпус со средненькими радиаторами 800см² на канал. Однако при выставленном токе покоя 1.2А они нагрелись до 100°С уже за 5 минут, и стало ясно, что нужно нечто помощнее. То есть нужно либо ставить радиаторы побольше, либо использовать кулеры. Делать квадрокоптер мне не хотелось, поэтому были куплены гигантские красавцы HS 135-250 площадью 2500 см² на каждый транзистор. Как показала практика, такая мера оказалась немного избыточной, зато теперь усилитель спокойно можно трогать руками – температура равна лишь 40°С даже в режиме покоя. Некоторой проблемой стало сверление отверстий в радиаторах под крепления и транзисторы – изначально купленные китайские свёрла по металлу сверлили крайне медленно, на каждую дырку уходило бы не менее получаса. На помощь пришли кобальтовые свёрла с углом заточки 135° от известного немецкого производителя - каждое отверстие проходится за несколько секунд!

Сам корпус я сделал из оргстекла. Заказываем у стекольщиков сразу нарезанные прямоугольники, выполняем в них необходимые отверстия для креплений и красим с обратной стороны чёрной краской.

Покрашенное с обратной стороны оргстекло смотрится очень красиво. Теперь остаётся только всё собрать и наслаждаться музы… ах да, при окончательной сборке ещё важно для минимизации фона правильно развести землю. Как было выяснено за десятилетия до нас, C3 нужно присоединять к сигнальной земле, т.е. к минусу входа-входа, а все остальные минуса можно отправить на «звезду» возле конденсаторов фильтра. Если всё сделано правильно, то никакого фона не расслышать, даже если на максимальной громкости поднести ухо к колонке. Ещё одна «земляная» особенность, которая характерна для звуковых карт, не развязанных с компьютером гальванически – это помехи с материнки, которые могут пролезть через USB и RCA. Судя по интернету, проблема встречается часто: в колонках можно услышать звуки работы HDD, принтера, мышки и фон БП системника. В таком случае проще всего разорвать земляную петлю, заклеив изолентой заземление на вилке усилителя. Опасаться тут нечего, т.к. останется второй контур заземления через компьютер.

Регулятор громкости на усилителе я не стал делать, поскольку достать какой-нибудь качественный ALPS не удалось, а шуршание китайских потенциометров мне не понравилось. Вместо него был установлен обычный резистор 47 кОм между «землёй» и «сигналом» входа. Тем более регулятор у внешней звуковой карты всегда под рукой, да и в каждой программе тоже есть ползунок. Регулятора громкости нет только у винилового проигрывателя, поэтому для его прослушивания я приделал внешний потенциометр к соединительному кабелю.

Я угадаю этот контейнер за 5 секунд...

Наконец, можно приступать к прослушиванию. В качестве источника звука используется Foobar2000 → ASIO → внешняя Asus Xonar U7. Колонки Microlab Pro3. Главное достоинство этих колонок - это отдельный блок собственного усилителя на микросхеме LM4766, который можно сразу убрать куда-то подальше. Намного интереснее с этой акустикой звучали усилок от мини-системы Panasonic с гордой надписью Hi-Fi или усилитель советского проигрывателя Вега-109. Оба вышеупомянутых аппарата работают в классе АВ. Представленный в статье JLH переиграл всех вышеперечисленных товарищей в одну калитку, по результатам слепого теста для 3 человек. Хотя разницу было слышно невооружённым ухом и без всяких тестов – звук явно детальнее и прозрачнее. Весьма легко, например, услышать различие между MP3 256kbps и FLAC. Раньше я думал, что эффект lossless больше как плацебо, но теперь мнение изменилось. Аналогичным образом гораздо приятнее стало слушать нескомпрессованые от loudness war файлы - dynamic range меньше 5 Дб вообще не айс. Линсли-Худ стоит затрат времени и денег, ибо аналогичный брендовый усилок будет стоить намного дороже.

Материальные затраты

Трансформатор 2200 р.
Выходные транзисторы (6 шт. с запасом) 900 р.
Конденсаторы фильтра (4 шт) 2700 р.
«Рассыпуха» (резисторы, мелкие конденсаторы и транзисторы, диоды) ~ 2000 р.
Радиаторы 1800 р.
Оргстекло 650 р.
Краска 250 р.
Разъёмы 600 р.
Платы, провода, серебряный припой и пр. ~1000 р.
ИТОГО ~12100 р.

В предыдущем выпуске «РадиоГазеты» была опубликована статья « ». Возможно для некоторых радиолюбителей повторить эту конструкцию будет несколько проблематично из-за использования в ней smd-элементов. Да и правильно припаять микросхему TPA6120 без специального оборудования и материалов тоже непросто.

В этой статье мы представляем вам конструкцию усилителя для наушников, выполненного на элементах в «привычных» корпусах, что облегчает её повторение радиолюбителями средней квалификации. Тем не менее параметры этого усилителя ни чуть не хуже, чем у конструкции в предыдущей статье.

Компания National Semiconductor производит широкий спектр микросхем для аудио-аппаратуры в том числе и топовых серий. Микросхема LME49600 представляет из себя усилитель (драйвер) тока и просто идеально подходит для усилителя для наушников. Даже в паспорте на эту микросхему National Semiconductor приводит пример усилителя для наушников, который и лёг в основу данной разработки. Операционный усилитель LME49720 от той же фирмы по своим параметрам отлично дополняет LME49600.

Схема

Принципиальная схема усилителя для наушников представлена на рисунке:

Увеличение по клику

Так как оба канала идентичны, рассмотрим работу одного из них. Входной сигнал поступает через разъём К2 на регулятор громкости P1. С движка потенциометра сигнал подаётся на неинвертирующий вход операционного усилителя IC1A, к выходу которого подключен драйвер LME49600 IC3. Резисторы R5, R1, R2 образуют цепь общей отрицательной обратной связи и определяют коэффициент усиления схемы.

Так как наушники имеют разную чувствительность и сопротивление, для некоторых моделей усиления схемы может оказаться недостаточно. Тогда следует установить джампер JP1, что повысит коэффициент усиления с двух до шести.

В схеме нет разделительных конденсаторов, все каскады связаны по постоянному току. Поэтому для исключения постоянной составляющей на выходе (от помех и наводок, флуктуаций питания и других причин) в схему добавлен интегратор на элементе IC1B.

Электролитические конденсаторы есть только в цепях питания и отсутствуют на пути прохождения сигнала. Это обеспечивает минимальные искажения и отсутствие фазовых сдвигов.

Измерения, проведенные на испытательном стенде, подтверждают превосходные характеристики схемы. По результатам прослушивания усилитель показал великолепное качество звучания .

Схема блока питания усилителя представлена на рисунке:

Увеличение по клику

Схема типовая и дополнительных пояснений не требует. Как и в предыдущей конструкции, благодаря использованию топовых микросхем с малой чувствительностью к качеству питающего напряжения, блок питания удалось сделать простым и дешёвым, на типовых интегральных стабилизаторах напряжения.

Конструкция

Усилитель выполнен на двусторонней печатной плате размерами 68 х 140 мм. (). Расположение элементов показано на рисунке:

Увеличение по клику

Чертеж платы со стороны элементов:

Увеличение по клику

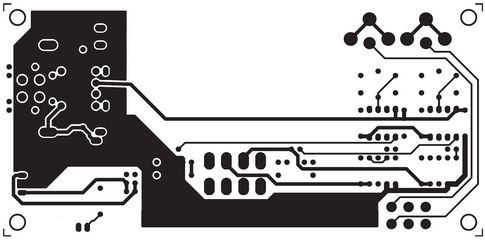

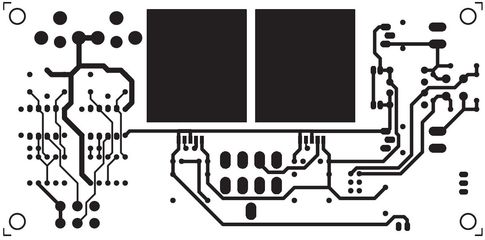

Чертеж платы с нижней стороны:

Увеличение по клику

На левой части печатной платы расположены входные цепи усилителя. В средней части находятся драйверы и выходной разъём. В отличие от TPA6120 микросхема LME49600 имеет лепесток теплоотвода на верхней стороне корпуса. Его надо припаять к прямоугольным полигонам на печатной плате. Сделать это даже обычным паяльником не составит проблем.

В правой части расположены элементы блока питания. Сетевой трансформатор располагается за пределами печатной платы и крепится либо к корпусу, либо к отдельной плате.

Технические характеристики

• Диапазон воспроизводимых частот: 0 - 100 кГц;
• Искажения+шум <0,0003%;
• Рекомендуемое сопротивление нагрузки: от 16 до 300 Ом.

График зависимости искажений от выходной мощности (при разных сопротивлениях нагрузки) представлен на рисунке.

Усилитель, несмотря на относительную простоту, обеспечивает довольно высокие параметры. Вообще-то, по правде говоря, у "микросхемных" усилителей есть ряд ограничений, поэтому усилители на "рассыпухе" могут обеспечить более высокие показатели. В защиту микросхемы (а иначе почему я и сам ее использую, и другим рекомендую?) можно сказать:

Схема очень простая
и очень дешевая
и практически не нуждается в наладке
и собрать ее можно за один вечер
а качество превосходит многие усилители 70-х... 80-х годов, и вполне достаточно для большинства применений (да и современные системы до 300 долларов могут ей уступить)
таким образом, усилитель подойдет и начинающему, и опытному радиолюбителю (мне, например, как-то понадобился многоканальный усилитель проверить одну идейку. Угадайте, как я поступил?).

В любом случае, плохо сделанный и неправильно настроенный усилитель на "рассыпухе" будет звучать хуже микросхемного. А наша задача - сделать очень хороший усилитель. Надо отметить, что звучание усилителя очень хорошее (если его правильно сделать и правильно питать), есть информация, что какая-то фирма выпускала Hi-End усилители на микросхеме TDA7294! И наш усилитель ничуть не хуже!!!

Схема этого усилителя - это практически повторение схемы включения, предлагаемой производителем. И это неслучайно - уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы.

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя - ХХI век - это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально - я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз - его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости ~10 кОм, больше - лучше, но нарушится закон регулирования).

Далее цепочка R2C2 выполняет прямо противоположную функцию - не пропускает на вход частоты ниже 7 Гц. Если для вас это слишком низко, емкость С2 можно уменьшить. Если сильно увлечься снижением емкости, можно остаться совсем без низких. Для полного звукового диапазона С2 должно быть не менее 0,33 мкф. И помните, что у конденсаторов разброс емкостей довольно большой, поэтому если написано 0,47 мкф, то запросто может оказаться, что там 0,3! И еще. На нижней границе диапазона выходная мощность снижается в 2 раза, поэтому ее лучше выбирать пониже:

С2[мкФ] = 1000 / (6,28 * Fmin[Гц] * R2[кОм])

Резистор R2 задает входное сопротивление усилителя. Его величина несколько больше, чем по даташиту, но это и лучше - слишком низкое входное сопротивление может "не понравиться" источнику сигнала. Учтите, что если перед усилителем включен регулятор громкости, то его сопротивление должно быть раза в 4 меньше, чем R2, иначе изменится закон регулирования громкости (величина громкости от угла поворота регулятора). Оптимальное значение R2 лежит в диапазоне 33...68 кОм (большее сопротивление снизит помехоустойчивость).

Схема включения усилителя - неинвертирующая. Резисторы R3 и R4 создают цепь отрицательной обратной связи (ООС). Коэффициент усиления равен:

Ку = R4 / R3 + 1 = 28,5 раза = 29 дБ

Это почти равно оптимальному значению 30 дБ. Менять коэффициент усиления можно, изменяя резистор R3. Учтите, что делать Ку меньше 20 нельзя - микросхема может самовозбуждаться. Больше 60 его также делать не стОит - глубина ООС уменьшится, а искажения возрастут. При значениях сопротивлений, указанных на схеме, при входном напряжении 0,5 вольт выходная мощность на нагрузке 4 ома равна 50 Вт. Если чувствительности усилителя не хватает, то лучше использовать предварительный усилитель.

Значения сопротивлений несколько больше, чем рекомендовано производителем. Это во-первых, увеличивает входное сопротивление, что приятно для источника сигнала (для получения максимального баланса по постоянному току нужно чтобы R4 было равно R2). Во-вторых, улучшает условия работы электролитического конденсатора С3. И в-третьих, усиливает благотворное влияние С4. Об этом поподробнее. Конденсатор С3 последовательно с R3 создает 100%-ю ООС по постоянному току (так как сопротивление постоянному току у него бесконечность, и Ку получается равным единице). Чтобы влияние С3 на усиление низких частот было минимально, его емкость должна быть довольно большой. Частота, на которой влияние С3 становится заметной равна:

F [Гц] = 1000 / (6,28 * R3 [кОм] * С3 [мкФ]) = 1,3 Гц

Эта частота и должна быть очень низкая. Дело в том, что С3 - электролитический полярный, а на него подается переменное напряжение и ток, что для него очень плохо. Поэтому чем меньше значение этого напряжения, тем меньше искажения, вносимые С3. С этой же целью его максимально допустимое напряжение выбирается довольно большим (50В), хотя напряжение на нем не превышает 100 милливольт. Очень важно, чтобы частота среза цепи R3С3 была намного ниже, чем входной цепи R2С2. Ведь когда проявляется влияние С3 из-за роста его сопротивления, то и напряжеине на нем увеличивается (выходное напряжение услителя перераспределяется между R4, R3 и С3 пропорционально их сопротивлениям). Если же на этих частотах выходное напряжение падает (из-за падения входного напряжения), то и напряжение на С3 не растет. В принципе, в качестве С3 можно использовать неполярный конденсатор, но я не могу однозначно сказать, улучшится от этого звук, или ухудшится: неполярный конденсатор это "два в одном" полярных, включенных встречно.

Конденсатор С4 шунтирует С3 на высоких частотах: у электролитов есть еще один недостаток (на самом деле недостатков много, это расплата за высокую удельную емкость) - они плохо работают на частотах выше 5-7 кГц (дорогие лучше, например Black Gate, ценой 7-12 евро за штуку неплохо работает и на 20 кГц). Пленочный конденсатор С4 "берет высокие частоты на себя", тем самым снижая искажения, вносимые на них конденсатором С3. Чем больше емкость С4 - тем лучше. А его максимальное рабочее напряжение может быть сравнительно небольшим.

Цепь С7R9 увеличивает устойчивость усилителя. В принципе усилитель очень устойчив, и без нее можно обойтись, но мне попадались экземпляры микросхем, которые без этой цепи работали хуже. Конденсатор С7 должен быть рассчитан на напряжение не ниже, чем напряжение питания.

Конденсаторы С8 и С9 осуществляют так называемую вольтодобавку. Через них часть выходного напряжения поступает обратно в предоконечный каскад и складывается в напряжением питания. В результате напряжение питания внутри микросхемы оказывается выше, чем напряжение источника питания. Это нужно потому, что выходные транзисторы обеспечивают выходное напряжение вольт на 5 меньше, чем напряжение на их входах. Таким образом, чтобы получить на выходе 25 вольт, нужно подать на затворы транзисторов напряжение 30 вольт, а где его взять? Вот и берем его с выхода. Без цепи вольтодобавки выходное напряжение микросхемы было бы вольт на 10 меньше, чем напряжение питания, а с этой цепью всего на 2-4. Пленочный конденсатор С9 берет работу на себя на высоких частотах, где С8 работает хуже. Оба конденсатора должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

Резисторы R5-R8, конденсаторы С5, С6 и диод D1 управляют режимами Mute и StdBy при включении и выключении питания (см. Режимы Mute и StandBy в микросхеме TDA7294/TDA7293). Они обеспечивают правильную последовательность включения/выключения этих режимов. Правда все отлично работает и при "неправильной" их последовательности, так что такое управление нужно больше для собственного удовольствия.

Конденсаторы С10-С13 фильтруют питание. Их использование обязательно - даже с самым наилучшим источником питания сопротивления и индуктивности соединительных проводов могут повлиять на работу усилителя. При наличии этих конденсаторов никакие провода не страшны (в разумных пределах)! Уменьшать емкости не стОит. Минимум 470 мкФ для электролитов и 1 мкФ для пленочных. При установке на плату необходимо, чтобы выводы были максимально короткими и хорошо пропаяны - не жалейте припоя. Все эти конденсаторы должны выдерживать напряжение не ниже, чем 1,5 напряжения питания.

И, наконец, резистор R10. Он служит для разделения входной и выходной земли. "На пальцах" его назначение можно объяснить так. С выхода усилителя через нагрузку на землю протекает большой ток. Может так случиться, что этот ток, протекая по "земляному" проводнику, протечет и через тот участок, по которому течет входной ток (от источника сигнала, через вход усилителя, и далее обратно к источнику по "земле"). Если бы сопротивление проводников было нулевым, то и ничего страшного. Но сопротивление хоть и маленькое, но не нулевое, поэтому на сопротивлении "земляного" провода будет появляться напряжение (закон Ома: U=I*R), которое сложится со входным. Таким образом выходной сигнал усилителя попадет на вход, причем эта обратная связь ничего хорошего не принесет, только всякую гадость. Сопротивление резистора R10 хоть и мало (оптимальное значение 1...5 Ом), но намного больше, чем сопротивление земляного проводника, и через него (резистор) во входную цепь попадет в сотни раз меньший ток, чем без него.

В принципе, при хорошей разводке платы (а она у меня хорошая) этого не произойдет, но с другой стороны, что-то подобное может случиться в "макромасштабе" по цепи источник_сигнала-усилитель-нагрузка. Резистор поможет и в этом случае. Впрочем, его можно вполне заменить перемычкой - он использован исходя из принципа "лучше перебдеть, чем недобдеть".

Источник питания

Усилитель питается двухполярным напряжением (т.е. это два одинаковых источника, соединенных последовательно, а их общая точка подключена к земле).

Минимальное напряжение питания по даташиту +- 10 вольт. Я лично пробовал питать от +-14 вольт - микросхема работает, но стОит ли так делать? Ведь выходная мощность получается мизерной! Максимальное напряжение питания зависит от сопротивления нагрузки (это напряжение каждого плеча источника):

Сопротивление нагрузки, Ом Максимальное напряжение питания, В
4 27
6 31
8 35

Эта зависимость вызвана допустимым нагревом микросхемы. Если микросхема установлена на маленьком радиаторе, напряжение питания лучше снизить. Максимальная выходная мощность, получаемая от усилителя приблизительно описывается формулой:

Где единицы: В, Ом, Вт (я отдельно исследую этот вопрос и опишу), а Uип - напряжения одного плеча источника питания в режиме молчания.

Мощность блока питания должна быть ватт на 20 больше, чем выходная мощность. Диоды выпрямителя рассчитаны на ток не менее 10 Ампер. Емкость конденсаторов фильтра не менее 10 000 мкФ на плечо (можно и меньше, но максимальная мощность снизится а искажения возрастут).

Нужно помнить, что напряжение выпрямителя на холостом ходу в 1,4 раза выше, чем напряжение на втоичной обмотке трансформатора, поэтому не спалите микросхему! Простая, но довольно точная программа для расчета блока питания (zip-файл около 230 кБайт). И не забывайте, что для стереоусилителя нужен вдвое более мощный блок питания (при расчете по предлагаемой программе все учитывается автоматически).

От импульсного источника схема тоже работает, но тут высокие требования предъявляются к самому источнику - малые пульсации, возможность отдавать ток до 10 ампер без проблем, сильных "просадок" и срывов генерации. Помните, что высокочастотные пульсации подавляются микросхемой гораздо хуже, поэтому уровень искажений может повысится в 10-100 раз, хотя "на вид" там все в порядке. Хороший импульсный источник, пригодный для Hi-Fi аудио - это сложное и недешевое устройство, поэтому изготовить "старомодный" аналоговый блок питания будет зачастую проще и дешевле.

Печатная плата односторонняя и имеет размеры 65х70 мм:

Плата разведена с учетом всех требований, предъявляемых к разводке высококачественных усилителей. Вход разведен максимально далеко от выхода, и заключен в "экран" из разделенной земли - входной и выходной. Дорожки питания, обеспечивают максимальную эффективность фильтрующих конденсаторов (при этом длинна выводов конденсаторов С10 и С12 должна быть минимальна). В своей экспериментальной плате я установил клемники для подключения входа, выхода и питания - место под них предусмотрено (может несколько мешать конденсатор С10), но для стационарных конструкций лучше все эти провода припаять - так надежнее.

Широкие дорожки кроме низкого сопротивления обладают еще тем преимуществом, что труднее отслаиваются при перегреве. Да и при изготовлении "лазерно-утюжным" методом если где и не "пропечатается" квадрат 1 мм х 1 мм, то не страшно - все равно проводник не оборвется. Кроме того, широкий проводник лучше держит тяжелые детали (а тонкий может просто отклеиться от платы).

На плате всего одна перемычка. Она лежит под выводами микросхемы, поэтому ее нужно монтировать первой, а под выводами оставить достаточно места, чтобы не замкнуло.

Резисторы все, кроме R9 мощностью 0,12 Вт, Конденсаторы С9, С10, С12 К73-17 63В, С4 я использовал К10-47в 6,8 мкФ 25В (в кладовке завалялся... С такой емкостью даже без конденсатора С3 частота среза по цепи ООС получается 20 Гц - там, где не нужно глубоких басов, одного такого конденсатора вполне достаточно). Однако я рекомендую все конденсаторы использовать типа К73-17. Использование дорогих "аудиофильских" я считаю неоправданным экономически, а дешевые "керамические" дадут худший звук (это по идее, в принципе - пожалуйста, только помните, что некоторые из них выдерживают напряжение не более 16 вольт и в качестве С7 их использовать нельзя). Электролиты подойдут любые современные. На плате нанесена полярность подключения всех электролитических конденсаторов и диода. Диод - любой маломощный выпрямительный, выдерживающий обратное напряжение не менее 50 вольт, например 1N4001-1N4007. Высокочастотные диоды лучше не использовать.

В углах платы предусмотрено место для отверстий крепежных винтов М3 - можно крепить плату только за корпус микросхемы, но все же надежнее еще и прихватить винтами.

Микросхему обязательно установить на радиатор площадью не менее 350 см2. Лучше больше. В принципе в нее встроена тепловая защита, но судьбу лучше не искушать. Даже если предполагается активное охлаждение, все равно радиатор должен быть достаточно массивным: при импульсном тепловыделении, что характерно для музыки, тепло более эффективно отбирается теплоемкостью радиатора (т.е. большая холодная железка), нежели рассеиванием в окружающую среду.

Металлический корпус микросхемы соединен с "минусом" питания. Отсюда возникают два способа установки ее на радиатор:

Через изолирующую прокладку, при этом радиатор может быть электрически соединен с корпусом.
Напрямую, при этом радиатор обязательно электрически изолирован от корпуса.

Второй вариант (мой любимый) обеспечивает лучшее охлаждение, но требует аккуратности, например не демонтировать микросхему при включенном питании.

В обоих случаях нужно использовать теплопроводящую пасту, причем в 1-м варианте она должна быть нанесена и между корпусом микросхемы и прокладкой, и между прокладкой и радиатором.

Налаживание усилителя

Общение в интернете показывает, что 90% всех проблем с аппаратурой составляет ее "неналаженность". То есть, спаяв очередную схему, и не сумев ее наладить, радиолюбитель ставит на ней крест, и вовсеуслышанье объявляет схему плохой. Поэтому наладка - самый важный (и зачастую самый сложный) этап создания электронного устройства.

Правильно собранный усилитель в налаживании не нуждается. Но, поскольку никто не гарантирует, что все детали абсолютно исправны, при первом включении нужно соблюдать осторожность.

Первое включение проводится без нагрузки и с отключенным источником входного сигнала (лучше вообще закоротить вход перемычкой). Хорошо бы в цепь питания (и в "плюс" и в "минус" между источником питвния и самим усилителем) включить предохранители порядка 1А. Кратковременно (~0,5 сек.) подаем напряжение питания и убеждаемся, что ток, потребляемый от источника небольшой - предохранители не сгорают. Удобно, если в источнике есть светодиодные индикаторы - при отключении от сети, светодиоды продолжают гореть не менее 20 секунд: конденсаторы фильтра долго разряжаются маленьким током покоя микросхемы.

Если потребляемый микросхемой ток большой (больше 300 мА), то причин может быть много: КЗ в монтаже; плохой контакт в "земляном" проводе от источника; перепутаны "плюс" и "минус"; выводы микросхемы касаются перемычки; неисправна микросхема; неправильно впаяны конденсаторы С11, С13; неисправны конденсаторы С10-С13.

Убедившись, что с током покоя все ОК, смело включаем питание и измеряем постоянное напряжение на выходе. Его величина не должна превышать +-0,05 В. Большое напряжение говорит о проблемах с С3 (реже с С4), или с микросхемой. Бывали случаи, когда "межземельный" резистор либо был плохо пропаян, либо вместо 3 Ом имел сопротивление 3 кОм. При этом на выходе была постоянка 10...20 вольт. Подключив к выходу вольтметр переменного тока, убеждаемся, что переменное напряжение на выходе равно нулю (это лучше всего делать с замкнутым входом, или просто с неподключенным входным кабелем, иначе на выходе будут помехи). Наличие на выходе переменного напряжения говорит о проблемах с микросхемой, или цепями С7R9, С3R3R4, R10. К сожалению, зачастую обычные тестеры не могут измерить высокочастотное напряжение, которое появляется при самовозбуждении (до 100 кГц), поэтому лучше всего здесь использовать осциллограф.

Если и тут все в порядке, подключаем нагрузку, еще раз проверяем на отсутствие возбуждения уже с нагрузкой, и все - можно слушать!

Но лучше все же провести еще один тест. Дело в том, что самым, на мой взгляд, мерзким видом возбуждения усилителя, является "звон" - когда возбуждение появляется только при наличии сигнала, причем при его определенной амплитуде. Потому что его трудно обнаружить без осциллографа и звукового генератора (да и устранить непросто), а звук портится коллосально из-за огромных интермодуляционных искажений. Причем на слух это обычно воспринимается как "тяжелый" звук, т.е. без всяких дополнительных призвуков (т.к. частота очень высокая), поэтому слушатель и не знает, что у него усилитель возбуждается. Просто послушает, и решит, что микросхема "плохая", и "не звучит".

При правильной сборке усилителя и нормальном источнике питания такого быть не должно.

Однако иногда бывает, и цепь С7R9 как раз и борется с такими вещами. НО! В нормальной микросхеме все ОК и при отсутствии С7R9. Мне попадались экземпляры микросхемы со звоном, в них проблема решалась введением цепи С7R9 (поэтому я ее и использую, хоть в даташите ее и нет). Если подобная гадость имеет место даже при наличии С7R9, то можно попробовать ее устранить, "поигравшись" с сопротивлением (его можно уменьшить до 3 Ом), но я бы не советовал использовать такую микросхему - это какой-то брак, и кто его знает, что в ней еще вылезет.

Проблема в том, что "звон" можно увидеть только на осциллографе, при подаче на усилитель сигнала со звукового генератора (на реальной музыке его можно и не заметить) - а это оборудование есть далеко не у всех радиолюбителей. (Хотя, если хотите эти делом хорошо заниматься, постарайтесь такие приборы заметь, хотя бы где-то ими пользоваться). Но если желаете качественного звука - постарайтесь провериться на приборах - "звон" - коварнейшая вещь, и способен повредить качеству звучания тысячей способов. Мои платы

История эта началась довольно давно, уже и не помню когда точно, думаю лет 6-8 назад. Приобрел я в местных «культтоварах» за $140 ресивер BBK AV321T. Приобрел с одной единственной целью - использование его в качестве усилителя мощности. Прочитал на него сервис-мануал и даже не поверил, что он имеет такую начинку. Ни разу он у меня не работал в той среде, которой задумал китайский создатель - в домашнем кинотеатре. Однако за эти деньги я получил довольно многое: тороидальный трансформатор, неплохой по конструкции блок питания с шунтированными диодами и двумя конденсаторами по 15 т.мкФ, классическая схема усилителя мощности. Заявленная мощность - 80 Вт на канал в стерео, самые что ни есть настоящие. Он у меня так и трудился в качестве контрольного усилителя от внешней звуковой карты с ПК, потом одно время появился ламповый пред. Однако в силу жизненных обстоятельств востребован он был где-то всего пару лет и потом остался не у дел.

Прошло время, и я смог собрать себе проигрыватель винила на базе Унитры 602 первой модификации. Совершенно случайно смог ее купить за символические деньги практически в первозданном виде - пролежала более 30 лет на антресоли. Вот теперь я и стал подыскивать усиление для этого проигрывателя и решил перевести старенький ресивер на новый уровень и собрать полноценный усилитель с фонокорректором.

В результате чего от ВВК остался корпус и трансформатор с платами блока питания и усилителя мощности. Все остальное было удалено, больше всего мне не нравилась зеркальная лицевая панель:)

"Останки" BBK

Если бы пришлось покупать все это по отдельности, то сумма оказалось бы намного больше $200.

Еще ранее, сразу после покупки, платы блоков питания и усилителя мощности были подвергнуты модернизации. На этих платах были продублированы акустическим проводом земля и силовые дорожки от блока питания до выводов оконечных транзисторов и от транзисторов к реле защиты, и далее на акустические терминалы, которые тоже были заменены. На транзисторы, стоящие перед оконечными, установлены дополнительно радиаторы.

Была сделана новая лицевая панель из искусственного камня, очень уж нравится этот материал. От старенького усилителя «Одиссей 010» позаимствованы наборный регулятор громкости, селектор входов и блок фонокорректора.

Больше всего пришлось повозиться именно с фонокорректором. Произведена полная ревизия, некоторые транзисторы были заменены. Фонокорректор выполнен на двух моно платах без единого конденсатора. В итоге, на пути сигнала от головки звукоснимателя до терминала АС находится всего один конденсатор, я поставил первоначально отечественный К73-17. Конечно, можно было выбрать что-то более интересное и подороже, но я и ранее их использовал, поэтому результат был ожидаем. Разводка сигнала произведена микрофонным кабелем из меди, хорошая экранировка, цена всего 40р/м. Я, правда, убедился, что кабель этот ни чего плохого собой не представляет, на слух он ни чем не хуже кабеля, который я ставил в проигрыватель, тоже медный, недорогой. Хотя, опять же, можно вложится и в более дорогой вариант. В итоге получился полноценный стереоусилитель в духе минимализма.

Не удержался и поставил MKP Jantzen Standart Z-Cap вместо к73-17
Крупным планом регулятор громкости и трансформатор

Сейчас усилитель в режиме тестирования работает именно с проигрывателем для пластинок. Звучание достоверное, больше похоже на мониторное, возможно немного не хватает деликатности, на поверхность выводятся все недостатки записи, сложно предъявить претензии к звучанию, учитывая его небольшую стоимость. Если будет время, постараюсь сравнить его с чем-нибудь. Но сейчас просто хочется слушать винил. Усилитель работает с самодельными двухполосными АС. Если будет интересно, расскажу об этом проекте, правда не уверен, что его смогут повторить - масса тонкостей на этом пути поджидает желающего повторить их.

Уже в процессе написания статьи не удержался и поставил MKP Jantzen Standart Z-Cap вместо к73-17. Результат сразу стал слышен - повысилось разрешение, сцена стала более рельефная.

А вообще - это ведь очень интересно. И самое главное, все вносимые изменения слышны и представляют огромный простор для творчества.

В итоге затраты составили менее $200, но получился очень добротный усилитель. Самое достойное в нем, на мой взгляд - это дискретный регулятор громкости. А самое дорогое по внесенному добавлению - Jantzen Z-Cap.

С удовольствием отвечу на вопросы.

Сегодня у нас полезная самоделка для ценителей хорошего звука: высококачественный ламповый усилитель сделанный своими руками

Здравствуйте!

Решил я собрать двухтактный ламповый усилитель (уж очень руки чешутся) из, накопившихся у меня за долгое долгое время деталей: корпус, лампы,панельки к ним, трансформаторы и прочее.

Надо сказать, что всё это добро мне досталось даром (безвозмездно тобишь) и стоимость моего нового проекта будет 0.00 гривен,а если что-то надо будет докупить по мелочи, куплю уже за рубли (так как начал я свой проект в Украине, а закончу уже в России).

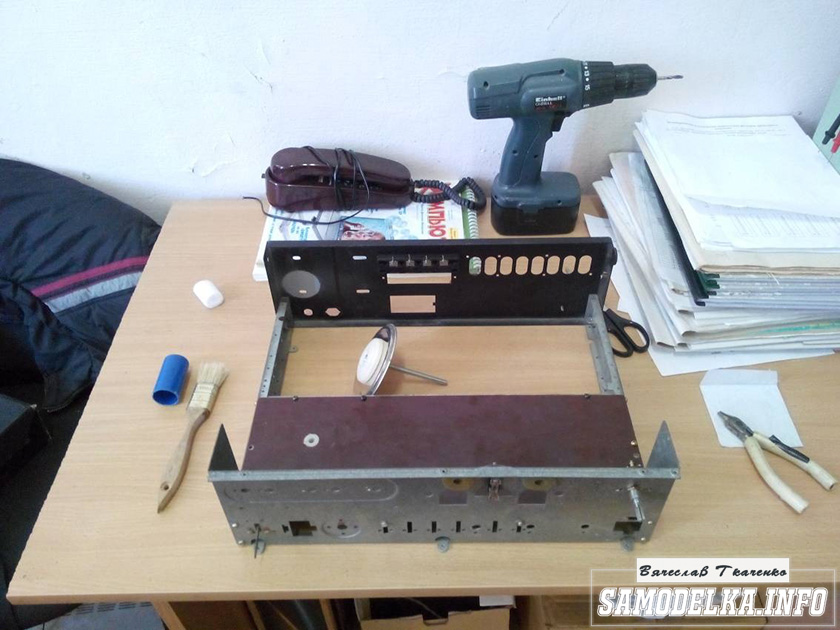

Начну описание с корпуса.

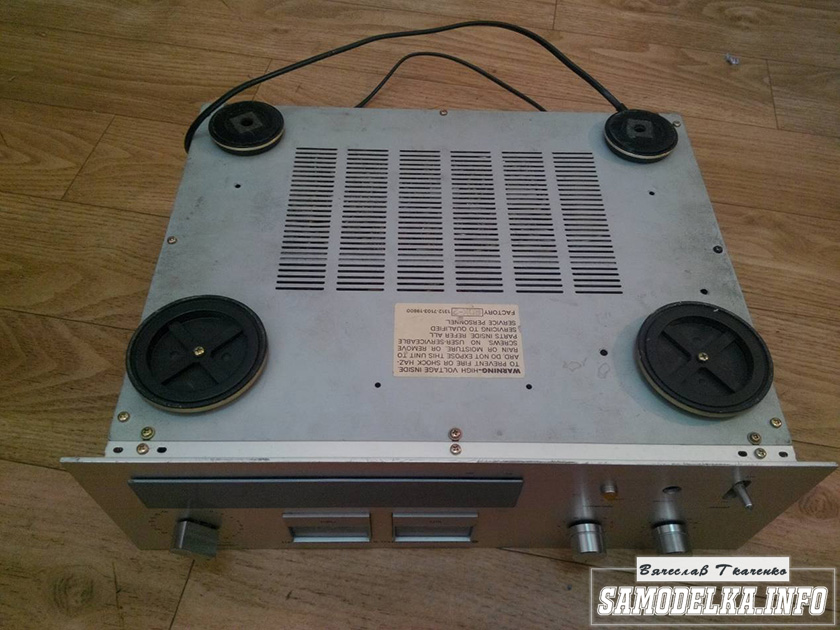

Когда-то это был,судя по всему, неплохой усилитель фирмы SANYO модель DCA 411.

Но послушать мне его не довелось так как достался он мне в жутком грязном и нерабочем виде, перекопан до нельзя и горелый сетевик на 110 В (японец, наверное) закоптил все внутренности. Вместо родных микросхем оконечного каскада какие-то сопли из советских транзисторов (это фото из интернета хорошего экземпляра). Короче, я всё это выпотрошил, и стал думать. Так вот, ничего лучшего чем запихать туда ламповик я не придумал (уж довольно много места там).

Решение принято. Теперь надо определяться со схемой и деталями. У меня есть достаточное количество ламп 6п3с и 6н9с.

Ввиду того, что однотактник я уже собирал на 6п3с,мне захотелось больше мощности и,порывшись в просторах интернета, я выбрал эту схему двухтактного усилителя на 6п3с.

Схема самодельного лампового усилителя (УНЧ)

Схема взята с сайта heavil.ru

Надо сказать, что схема, наверное, не самая хорошая, но ввиду её относительной простоты и доступности деталей решил остановиться на ней. Выходной трансформатор (фигура важная в сюжете).

В качестве выходных трансформаторов решено использовать «легендарный» ТС-180. Сразу камнями не кидайтесь (приберегите их до конца статьи:)) я и сам в глубоких сомнениях о таком решении, но учитывая моё стремление не тратить ни копейки на этот проект продолжу.

Выводы транса для моего случая я соединил вот так.

(8)—(7)(6)—(5)(2)—(1)(1′)—(2′)(5′)—(6′)(7′)—(8′) первичка

(10)—(9)(9′)—(10′) вторичка

на соединение выводов 1 и 1′ подается анодное напряжение, 8 и 8′ на аноды ламп.

10 и 10′ на динамик. (это я не сам придумал, нашел в интернете). Чтобы развеять туман пессимизма я решил проверить частотную характеристику трансформатора на глаз. Для этого собрал такой стенд на скорую руку.

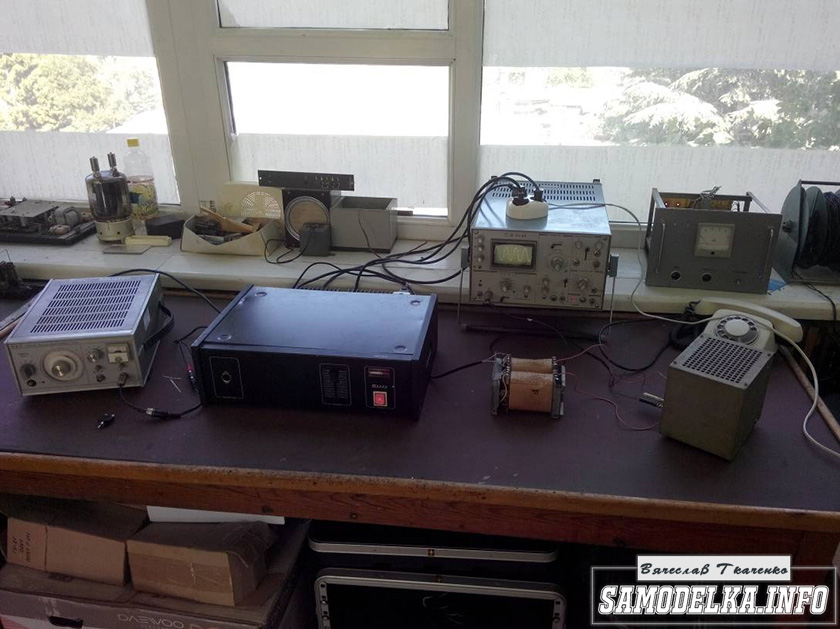

На фото генератор ГЗ-102 , усилитель BEAG APT-100 (100V-100W), Осциллограф С1-65, эквивалент нагрузки 4 Ом (100W), ну и сам трансформатор. Кстати, на сайте есть .

Ставлю 1000 гц размахом 80 (примерно) вольт и фиксирую напряжение на экране осциллографа (около 2 в). Далее увеличиваю частоту и жду когда напряжение на вторичке транса начнет падать. Тоже самое делаю в сторону уменьшения частоты.

Результат меня, надо сказать, порадовал АЧХ практически линейна в диапазоне от 30 гц до 16 кГц, ну я думал, что будет намного хуже. Кстати, усилитель BEAG APT-100 имеет повышающий трансформатор на выходе и его АЧХ, возможно, тоже не идеальна.

Теперь можно собирать все до кучи в корпус со спокойной совестью. Есть задумка сделать монтаж и компоновку внутри в лучших традициях, так называемого, моддинга (минимум проводов на виду) и еще не плохо было бы сделать подсветку светодиодами как в промышленных экземплярах.

Блок питания самодельного лампового усилителя.

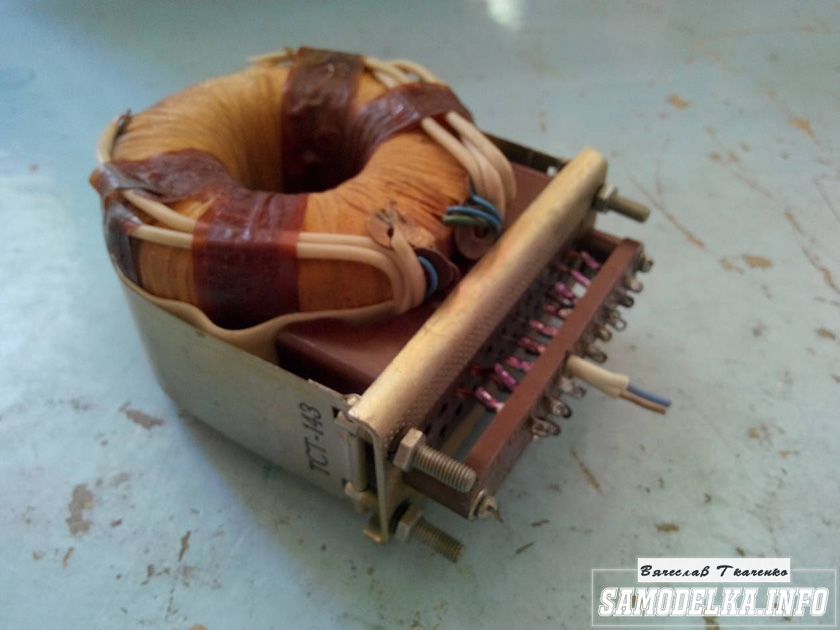

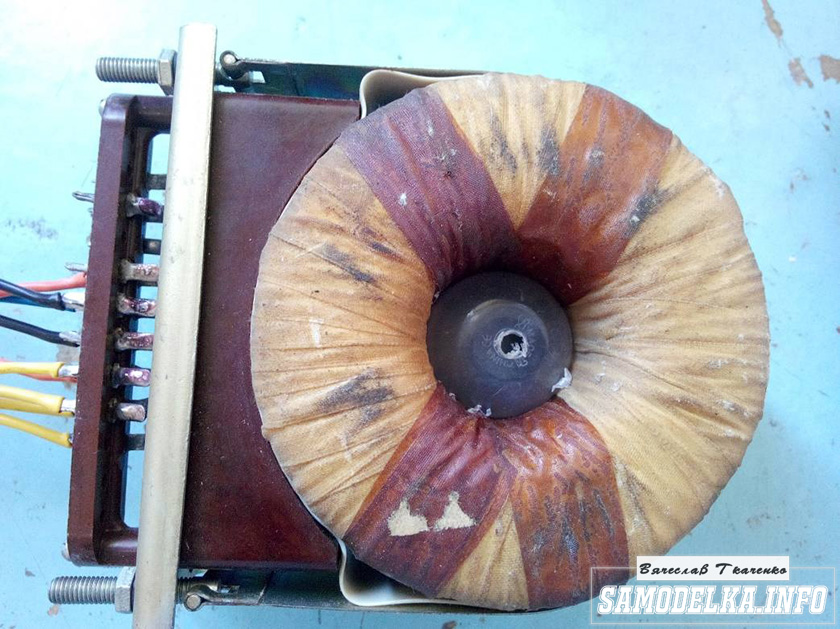

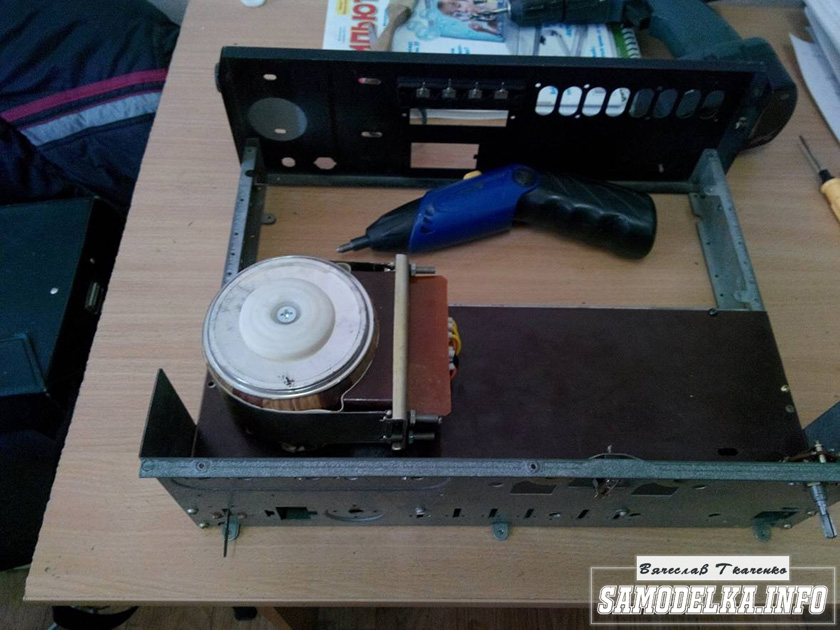

Сборку начну с заодно опишу его. Сердцем блока питания (да и всего усилителя, наверное) будет тороидальный трансформатор ТСТ-143, который я в своё время (года 4 назад) выдрал с мясом из какого-то лампового генератора прямо в то время, как его уносили на свалку. Больше к сожалению ничего не успел L жалко такой генератор, а может он еще и рабочий был или починить можно было … Ладно что-то я отвлекся. Вот он силовик мой.

Конечно в интернете нашел схему на него.

Выпрямитель будет на диодном мосте с фильтром на дросселе для анодного питания. И 12 вольт для питания подсветки и анодного напряжения. Дроссель вот такой у меня.

Его индуктивность составила 5 генри (если верить прибору) , что вполне достаточно для хорошей фильтрации. А диодный мост нашелся вот такой.

Его название BR1010. (10 ампер 1000 вольт). Все начинаю выпиливать усилитель. Думаю — будет как-то так.

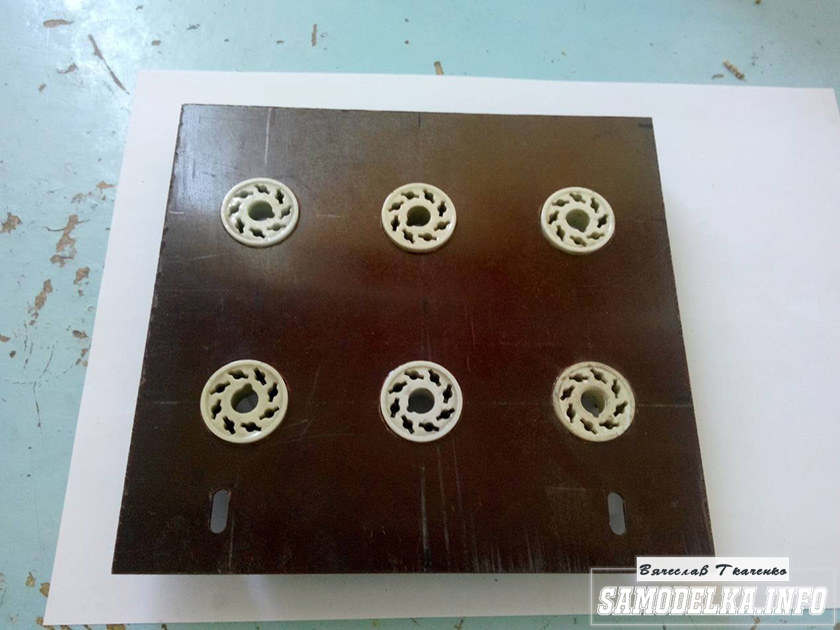

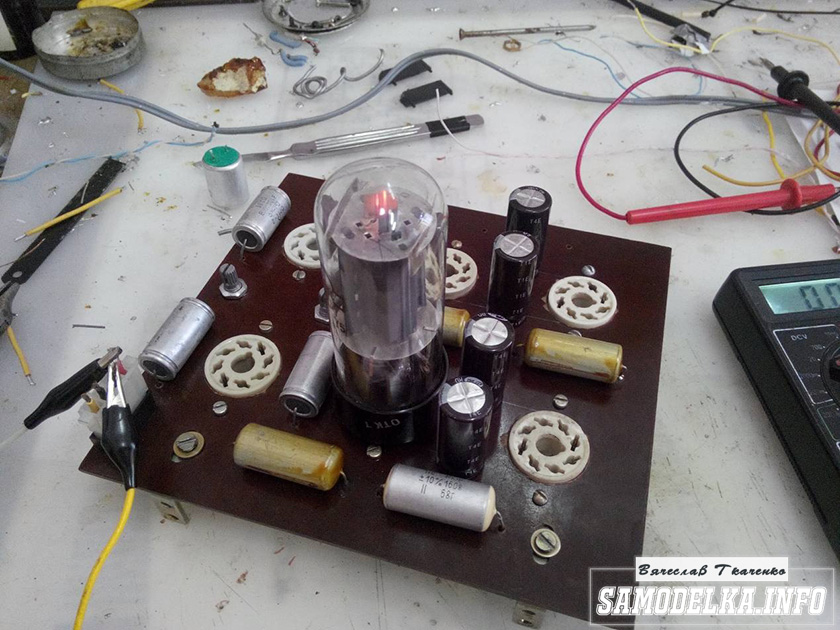

Размечаю и вырезаю отверстия в текстолите под панельки для лампочек.

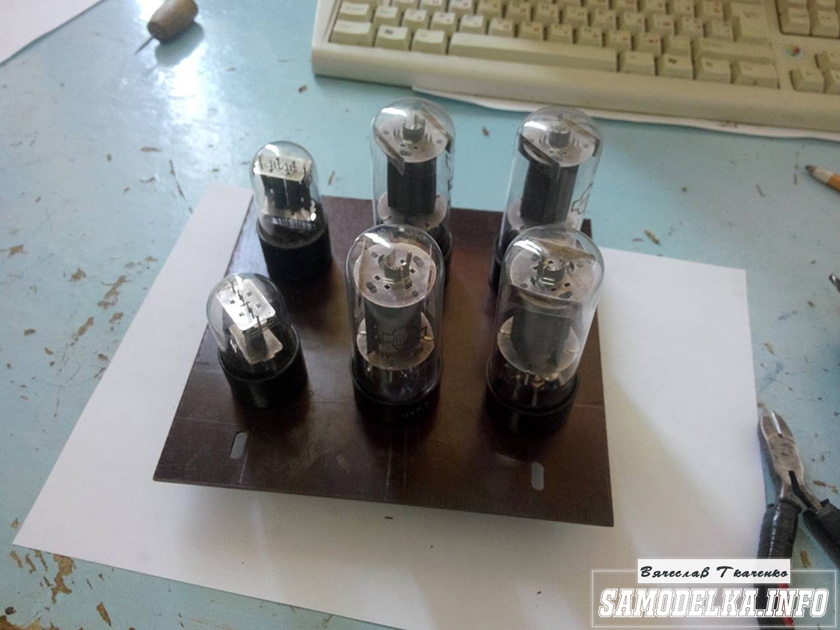

Получается неплохо:) пока мне всё нравится.

И так, и эдак. сверлим пилим:)

Началось что-то вырисовываться.

Нашел в старых запасах фторопластовый провод и сразу же все альтернативы и компромиссы по поводу провода для монтажа исчезли без следа:) .

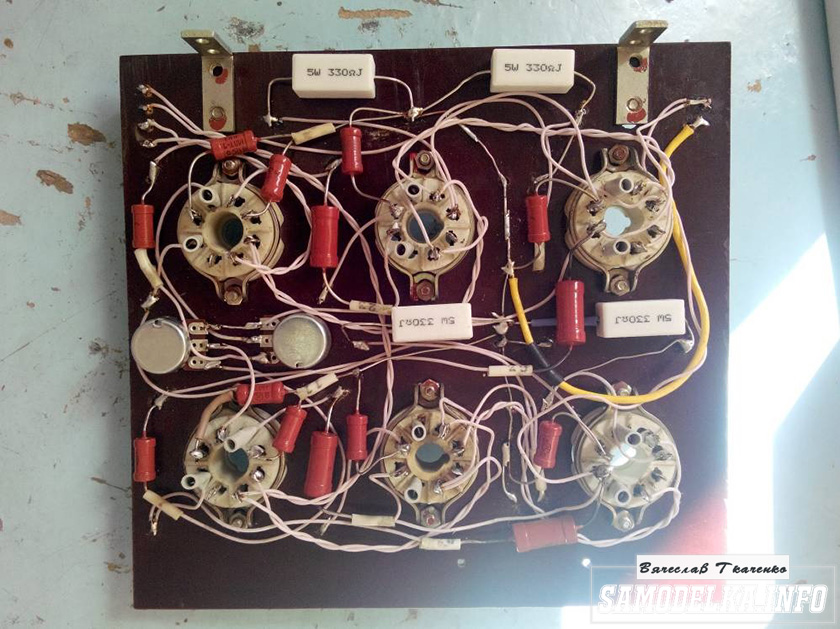

Такой вот получился монтаж. Всё как бы «кошерно» накалы перевиты, земля в одной,практически, точке. Должно работать.

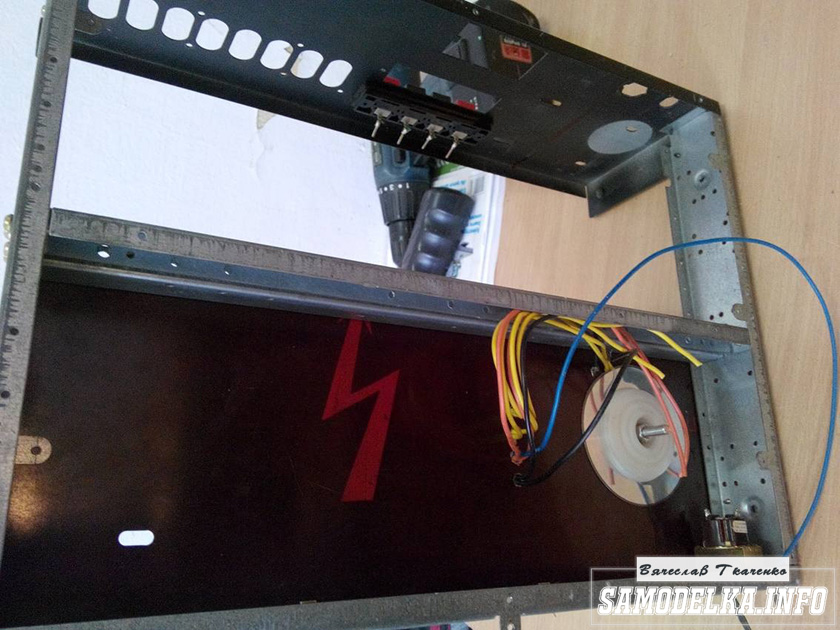

Пришло время городить питание. После проверки и прозвонки всех выходных обмоток транса припаял все необходимые провода к нему, и начал устанавливать согласно принятому плану.

Как известно, в нашем не легком никуда без подручных материалов: так пригодился контейнер от киндер-сюрприза.

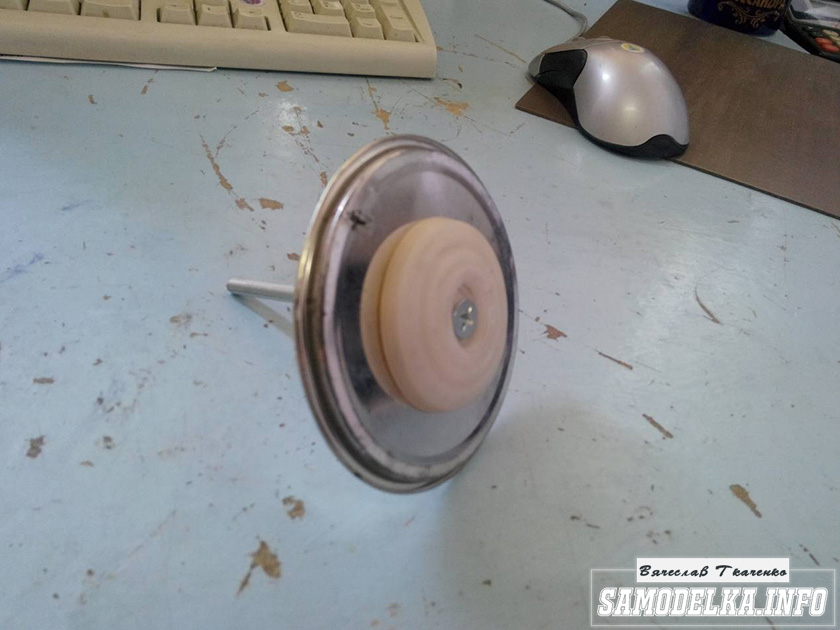

И крышка от нескафе и старый компакт диск

Я повыдирал из плат телевизоров и мониторов. Все емкости не менее 400 вольт (знаю, что надо бы побольше, но не хочу покупать).

Мост шунтирую емкостями (какие были под рукой, наверное, поменяю потом)

Многовато получается, ну да ладно, под нагрузкой просядет:)

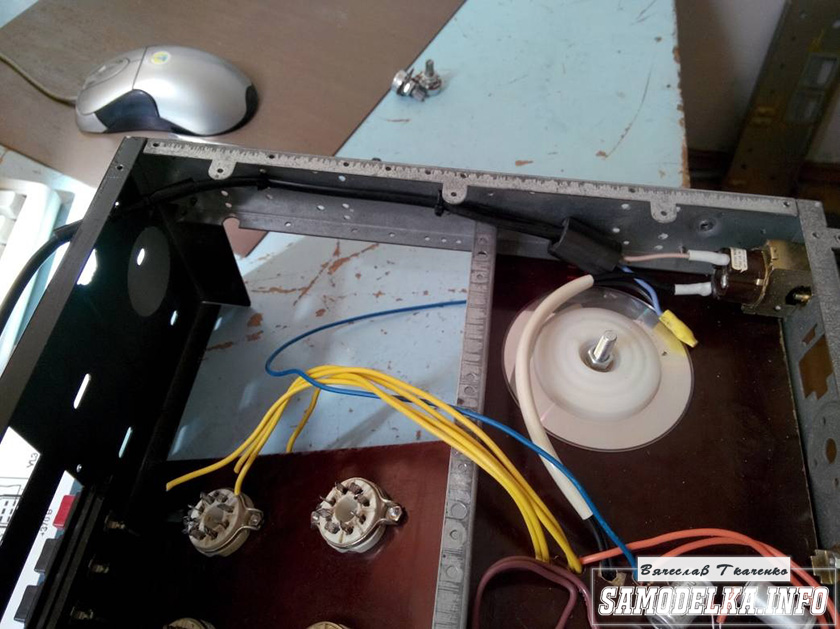

Выключатель питания использую штатный от усилителя (четкий и мягкий).

С этим готово. Хорошо получилось:)

Подсветка для корпуса лампового усилителя.

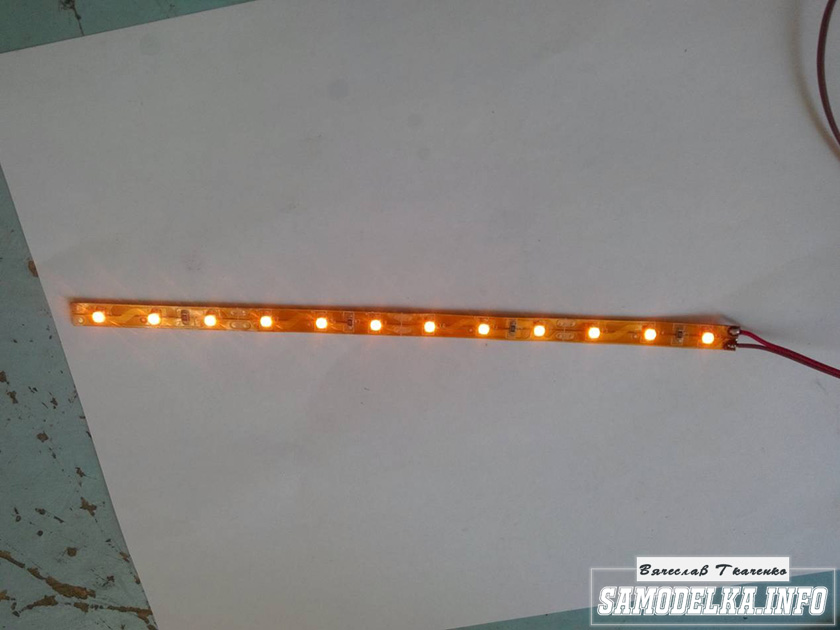

Для реализации подсветки была куплена светодиодная лента.

И установлена следующим образом в корпус.

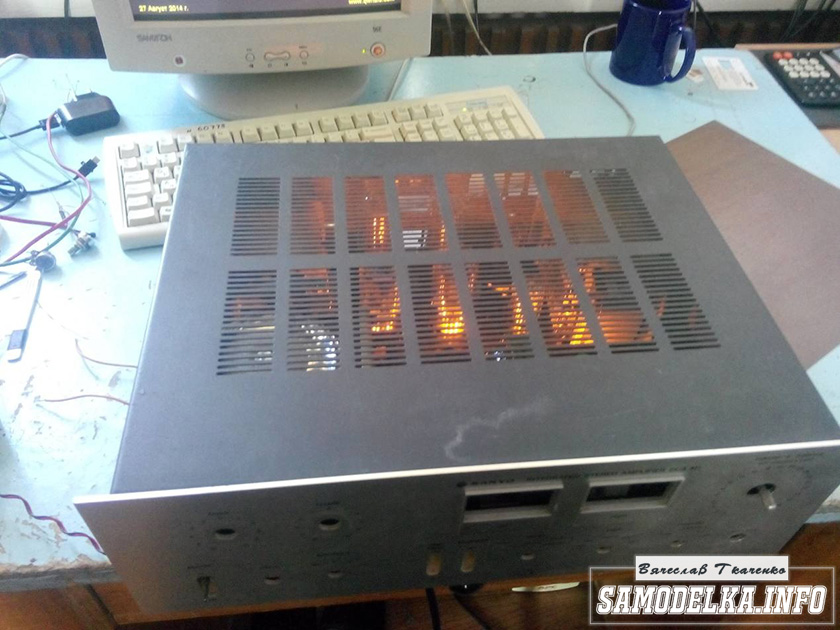

Теперь свечение усилителя будет видно и в дневное время. Для питания подсветки я сделаю отдельный выпрямитель со стабилизатором на какой-нибудь КРКЕН подобной микросхеме (что найду в хламе) , от которого планирую запитать схему задержки подачи анодного напряжения.

Реле задержки.

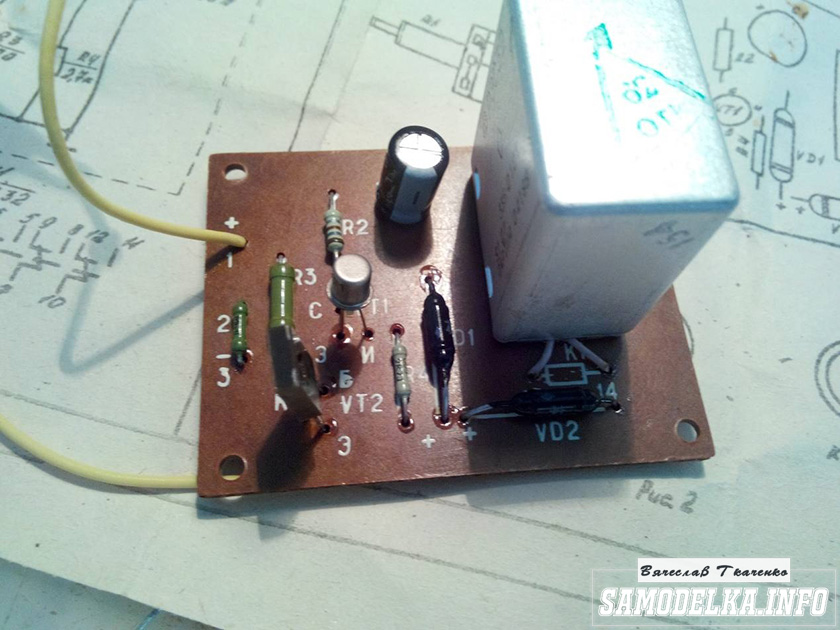

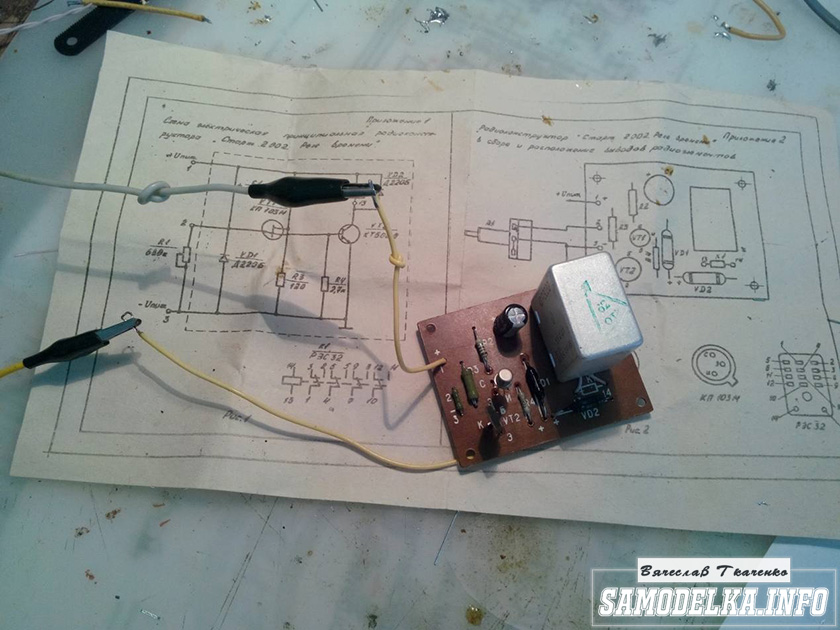

Порывшись в закромах родины, я нашел вот такую совершенно нетронутую штуку.

Это радио-конструктор реле времени для фотоувеличителя.

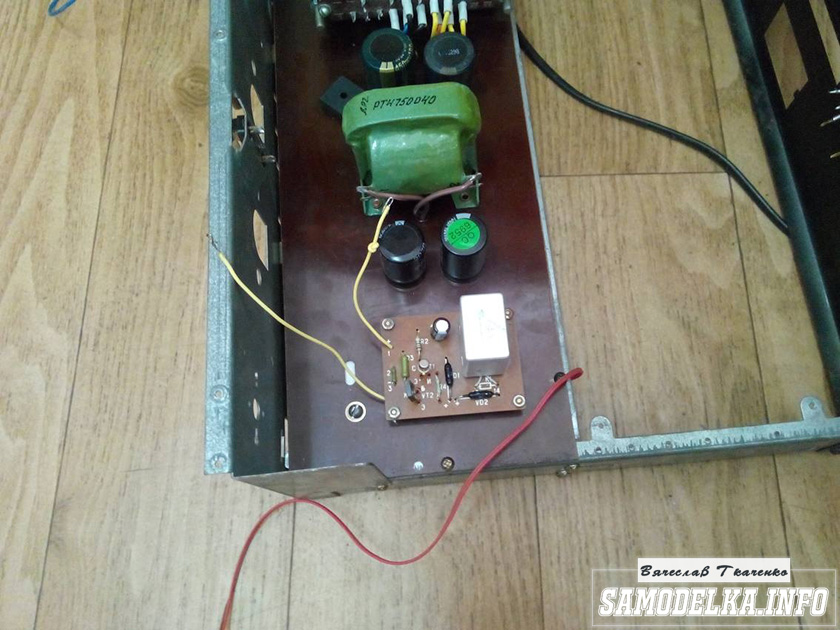

Собираем, проверяем, примеряем.

Время срабатывания выставил около 40 секунд, а переменный резистор заменил постоянным. Дело идет к завершению. Осталось все собрать вместе, поставить морду, индикаторы и регуляторы.

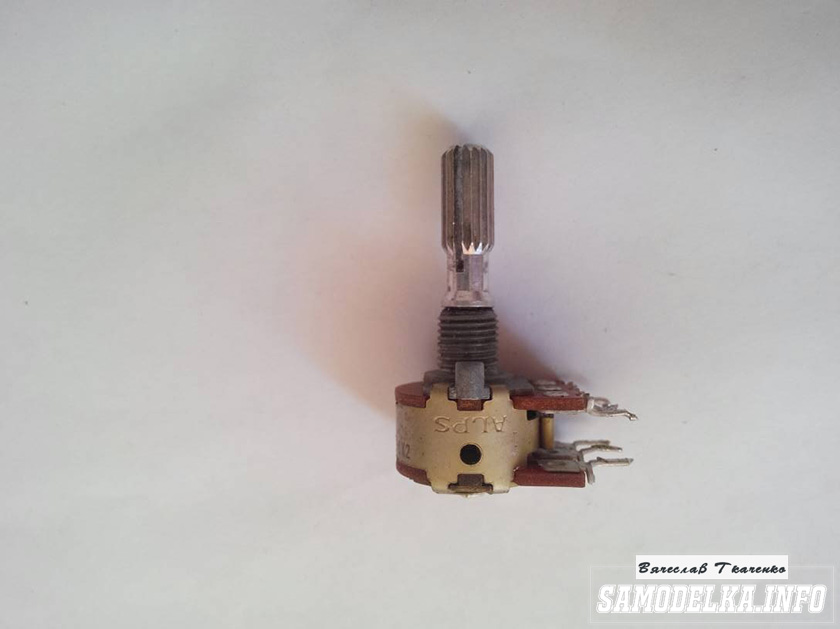

Регуляторы (переменники на входе)

Говорят, от них может сильно зависеть качество звука. Короче я поставил вот такие

Сдвоенные по 100 кОм. так как у меня их два,то я решил запараллелить выводы получив тем самым 50 кОм и повышенную стойкость к хрипам:)

Индикаторы.

Индикаторы я задействовал штатные, со штатной подсветкой

Схема подключения была мною беспощадно выкушена с родной платы и также задействована.

Вот что в итоге у меня получилось.

При проверке мощности усилитель продемонстрировал напряжение на выходе 10 вольт неискаженной синусоиды частотой 1000гц на нагрузку 4 ома (25 ватт) одинаково по каналам, что порадовало:)

При прослушивании звук был кристально чистым без фона и пыли, что называется, но чересчур мониторным, что ли? красивым, но плоским.

Я наивно полагал, что он без тембров заиграет, но …

При использовании программного эквалайзера удалось получить очень красивое звучание, которое всем понравилось. Спасибо всем большое!!!
