Схема принципиальная электрическая mp3 fm modulator. Зарубежные схемы FM трансмиттеров. Моточные данные катушек

Недавно попался мне под руку стереофонический FM-модулятор Videovox AXFM-110. Данный модулятор представлен в металлическом корпусе на винтах, в нём имеются стерео входы типа тюльпана, и два выхода на антену (автомобильные). Питание производится от бортовой сети авто, в штатном режиме по питанию 12в.
На входе по линии питания стоит диод, падение напряжение на котором порядка 0.6 вольт. Далее идёт стандартный стабилизатор на микросхеме L7805.

Вообще питать моделятор можно исходя из условий питания стабилизаттора - хоть от 24 вольт, но стабилизатор без радиатора грееться порядочно.

Решил сделать из него передатчик для передачи радио со спутникового рессивера на приемник. Прием кстати довольно дальний - на 20-25 метров, даже с учетом стен.

Преде всего нашел старый БП на 5 вольт, от него использовал только плату с выпрямителем и корпус. Меняем высохший советский электролитический конденсатор на 470мкф 10 вольт, на 25 вольтовый 2200 мкф, для лучшей фильтрации. Впаиваем китайский трансформатор, отвод отрезаем, ведь он нам не нужен, в итоге на выходе получается 13.8 вольт под нагрузкой.

На всякий случай поставил резистор на 35 ом, дабы не грелся стабилизатор - лучше пусть резистор грееться, так как он в бп да и вентиляция в нем имеется, а корпус FM-стереомодулятора закрытый.

Итого на выходе блока под нагрузкой около 10.8 вольта - это то что надо. Стабилизатор в свою очередь выдает все те же 4.9 вольт. Значит все в порядке и питание его устроило!

Вместо штекеров (отключаем их на разъеме), впаиваем кусок провода в жесткой изоляции длиной около метра, теперь передающие свойства модулятора ФМ достигают порядка 35 метров на обычный китайский приемник! Передача естественно в стереорежиме, идет минимум шума и качество я бы сказал отличное.

Напоследок некоторые характеристики модулятора Videovox AXFM:

Задающий ВЧ-генератор с цифровым синтезатором частоты;
- Выбор несущей частоты 87,5 - 98,5 МГц из 110 возможных значений;
- Крупный светодиодный дисплей для индикации частоты настройки;
- Память частоты настройки при отключении питания (очень удобно, я выставил 97.7 она у меня и осталась);
- Кодирование стереосигнала с пилот-тоном;

На практике, стерео работает хорошо, приемник даже на значительном расстоянии не начинает шипеть.

Собираем корпус, вешаем под стол на двухсторонний скотч рядом с рессивером и наслаждаемся радио в любом ФМ приемнике). У меня порой и соседи слушают через дорогу и даже автолюбители в ближайших гараажах, так как на хороший приемник берет на все 40-50 метров! С вами был тов. vanesex.

ФМ модулятор представляет собой небольшой девайс, с помощью которого возможно прослушивание музыки с любого источника аудиосигнала или флешки на любой ФМ-радиоприёмник. Модулятор подключают в гнездо прикуривателя автомобиля, от которого поступает питание - 12В. Носителями аудиофайлов служат USB флеш накопители. Просто записывайте МР3 файлы на флешку, вставляйте в модулятор и слушайте в машине. Ведь на флешку проще записать нужный список песен чем на компакт диск MP3. Модулятор оставляем в автомобиле, а домой берём только флешку, чтоб скинуть на неё с компьютера новую музыку или аудиокниги. Если у есть аудиовыход на мобильном телефоне, вы можете подключить его к модулятору через разъем наушников и слушать музыку из колонок автомобиля или разговор, как по беспроводному каналу. ФМ модуляторы с памятью, можно использовать как обычную USB флеш память.

Имеются на рынке и такие интересные разновидности, как Автомобильный Handsfree Bluetooth адаптер и автомобильный FM-трансмиттер. Характеристики ФМ модулятора для авто:

ЖК экран 1,4".

Подключение через: Bluetooth, USB, SD карту, линейный вход для КПК, MP3 плееров, ноутбуков.

Отображение на экране: номер FM волны, номер трека, название исполнителя, название композиции, эквалайзер, номер звонящего абонента.

Диапазон ФМ частот: 87,5-108FM.

Поддержка USB, SD карт до 16Гб.

Подсветка дисплея.

Данный девайс может использоваться как гарнитура в машинее. На мобильнике в режиме поиска Bluetooth устройств находите этот модулятор и подключаете как гарнитуру. Когда на мобильный телефон поступает звонок на пульте управления ФМ модулятора нажимаете кнопку снятия трубки и разговариваете не поднимая телефон. Когда разговор окончен, нажимаете на пульте дистанционного управления ФМ модулятора кнопку завершения разговора. При включении зажигания в автомобиле, устройство автоматически подключается к мобильному телефону если на мобильном телефоне включена функция Bluetooth.

Технические характеристики стандартного ФМ модулятора:

Питание ФМ модулятора поступает от автомобильного прикуривателя 9 - 24 В. Номинальный ток: до 100 мА. Имеется USB разъем - чтение файлов с флэш накопителя.

Отношение сигнал-шум: 90 дБ.

Выходной частотный диапазон: 20 Гц - 20 кГц.

Режимы эквалайзера: Normal, Rock, Pop, Classic, Soft, Bass.

Аудио вход - чтение файлов с аудио выхода любого плеера.Поддержка MP3 и WMA файлов.

Дисплей для индикации тома, номера, названия песни.

Для связи модулятора с приемником использовано около двух сотен фиксированных FM частот.

Оптимальная дистанция работы до 10 м.

Инструкция по эксплуатации ФМ модулятора:

Используя USB кабель подключите MP3 FM модулятор к компьютеру. Скопируйте в корневую папку модулятора необходимые музыкальные файлы. Поместите MP3 FM модулятор в гнездо прикуривателя, предварительно убедившись, что напряжение в сети 9-24 вольт.

Нажмите кнопку «Воспроизведение/Стоп» (центральная нижняя кнопка на устройстве или зеленая верхняя левая кнопка на пульте), начнет играть мелодия. Нажимая кнопку «CH» на модуляторе или кнопки «CH-» и «CH+» на пульте, можно менять FM частоту.

Включите ваш радиоприемник и переключитесь на FM диапазон, настройтесь на выбранную вами на авто MP3 модуляторе частоту. Убедитесь, что частоты совпадают.

Изначально файлы с музыкой играют по порядку. Для переключения мелодий следует использовать кнопки «Назад» и «Вперед» (крайние левая и правая кнопки модулятора). Чтобы остановить проигрывание мелодии нажмите кнопку «Воспроизведение/Стоп». Если вы хотите прослушивать мелодии в хаотичном порядке, нажимайте на пульте ДУ кнопки с цифрами. Нажимая кнопку «EQ» на пульте, вы можете управлять встроенным эквалайзером. Перед использованием пульта ДУ вытащите защитную пленку из отсека с батарейкой. Для улучшения звучания воспроизводимой музыки следует устанавливать громкость на модуляторе менее 50 ед. Уровень громкости регулируется кнопками Vol + и Vol - (на пульте) или «Назад» и «Вперед» (на панели модулятора (нажмите и удерживайте кнопку, тем самым вы найдете оптимальное соотношение громкости звука и качества звучания)). В продвинутых моделях фм модуляторов имеется функция эквалайзера, баланса, быстрый поиск песни, регулировка яркости дисплея, диктофон, настройка языкового меню.

Типичная схема ФМ модулятора представлена на рисунке ниже:

Основой устройства является микросхема BH1417. Питается она от напряжения 5В и потребляет 5-10мА. Несмотря на небольшую выходную мощность, представляется интересным подключить к ней простой усилитель мощности ВЧ на двух транзисторах КТ368 и КТ610, с целью увеличения радиуса действия до километра и более. Качество звучания данной микросхемы BH1417 гораздо лучше, чем у известного стереомодулятора на ВА1404. По некоторой информации, полученной от радиолюбителей, при высоте установки антенны 10 метров - то при использовании что 2-х ваттного усилителя - радиус был не около двух километров. Если поднять антенну выше - покрывается радиус до 7 км уверенным приемом. В общем данное устройство, при относительно невысокой цене в 15-25уе, представляет интерес в плане использования его в различных радиолюбительских устройствах.

Предлагаю для начинающих рабочую схему для раскачки ФМ модулятора - стандартного 1-но миливаттного автомобильного модулятора. Предусилитель выполнен на 2-х КТ368, остальные 2 каскада взяты от 5-ти ваттной радиостанции. Сразу хочу предупредить о недопустимости использовать передатчик такой мощности за пределами вещательного диапазона ФМ - 88-108МГц! Принципиальная схема драйвера и на рисунках ниже.

Перед предусилителем стоит П-фильтр 5-го порядка, и стоит 5-ти вольтовая КРЕН-ка для подключения самого модулятора!

В собранном на фото варианте предпочел вместо отечественных СВЧ транзисторов КТ610 импортный аналог 2n4427, его и припаивать легче - просверлил 3 отверстия и всё.

Вместо постоянного конденсатора, который идет с коллектора 2n4427 на базу КТ920Б, всегда ставлю подстроечный - так гораздо удобнее настраивать контура в резонанс (по максимуму уровня ВЧ сигнала).

Правильно собранная схема при исправных деталях работает сразу, единственно - надо подобрать режимы КТ368 транзисторов резисторами, которые стоят на базе-коллекторе. В выходном П-фильтре катушки намотаны на оправке диаметром 5мм и содержат по 6 витков, ёмкости конденсаторов в фильтре 24пф-43пф-24пф. Автор конструкции: dola

Если вам нужно передать аудио-звук на относительно небольшое расстояние, то вы можете собрать схему представленную на этой странице. Основой схемы служат два NPN транзистора BC547 . Дальность в лучшем случае будет метров 70 метров. Регулировать громкость передачи звука можно с помощью переменного резистора на 100 килоОма, а также на самом приёмнике. Светодиод с резистором 330 Ом ставить необязательно, он служит как индикатор.

Принципиальная схема простого трансмиттера

Это устройство для трансляции звука я использовал, чтобы можно было слушать нужную мне музыку находясь на небольшом расстоянии от дома, например в гараже, и принимать сигнал на обыкновенное FM радио. Печатная плата формата lay есть - скачать .

Аналогом импортного кремниевого биполярного n-p-n транзистора bc547 является отечественный кт3102 . Чем выше коэффициент усиления транзисторов, тем мощнее будет аудио-передатчик. Если хотите сделать устройство миниатюрным, применяйте транзисторы в корпусе sot-23: BC847 . На картинке ниже видно расположение базы, коллектора и эмиттера.

Лучшим, на мой взгляд, питанием для схемы будут служить две батарейки AA по 1,5 В соединённые последовательно. Вместе они будут давать напряжение три вольта. Время работы зависит от тока потребления, а также от ёмкости батареек. Обычно чем выше их стоимость, тем они лучше. К примеру, если использовать достаточно дорогие батарейки GP Ultra Alkaline , с заявленной производителем ёмкостью 3,1 A при токе в цепи 8 mA данное устройство сможет без перерыва проработать, грубо говоря 387 часов. Проблема в том, что “высосать” весь заряд батареи очень сложно. Поэтому реально схема проработает без выключения и со стабильной передачей сигнала приблизительно 150 часов, или почти 7 дней .

Катушка имеет шесть витков медного изолированного провода сечением 0,3-0,5 мм. Эту катушку мотаем на пасте от ручки.

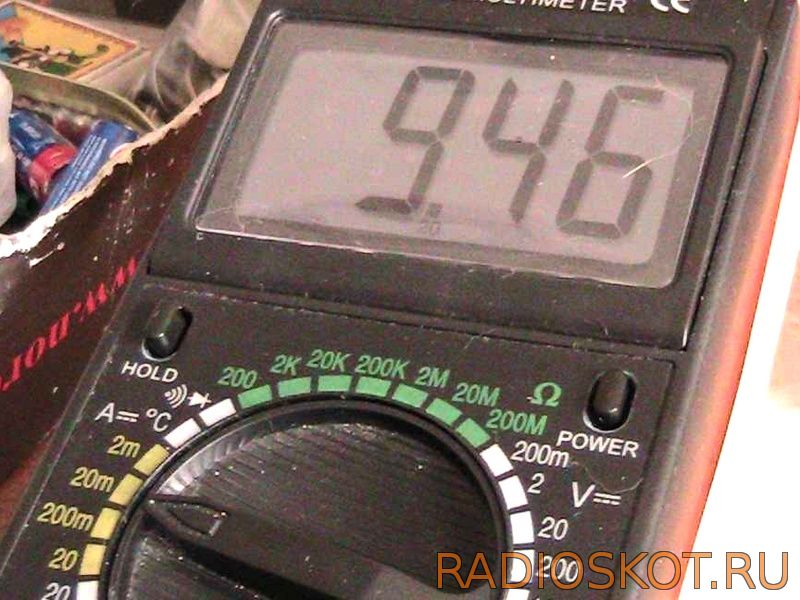

При испытаниях устройства ток в цепи составил почти 10 mA.

Поймать частоту трансмиттера очень просто крутя подстрочный конденсатор и “играя” катушкой, сдвигая и раздвигая её витки. Я “поймал” свой трансивер на частоте 89,90 МГц.

Данную схему собрал на smd деталях, только транзисторы взял в корпусе TO92. Антенна - кусок медного провода, чем больше - тем лучше. Если просто дотрагиваться до провода антенны, то частота не уходит, а если взять в руки - начинаются шумы в наушниках приёмника.

Звук пробовал передавать как с компьютера, так и с телефона. Слишком громкий сигнал передаётся с многочисленными шумами и хрипами, оптимальную силу звука настраивается подстрочным резистором. В общем, качество передачи аудио-звука довольно неплохая. Принимал на чёрно-белый телефон Nokia, а звук слушал в наушниках. Никаких больших проблем приёма не возникло.

Видео работы передатчика звука ниже. Песня: bwb - мои пацаны .

Видео работы трансмиттера

На этом прощаюсь. С вами был EGOR .

Обсудить статью САМОДЕЛЬНЫЙ FM ТРАНСМИТТЕР

В сети довольно много схем FM передатчиков, но большинство из них микромощные (100-300 мВт).
На современной элементной базе легко собрать усилитель мощности минимальных габаритов и на довольно приличные мощности...

Предлагаемый передатчик, схему которого вы видите ниже, питается от 12 В, имеет небольшие размеры, работает в стереофоническом варианте. На вход усилителя мощности подается всего 9-12 мВт и этого достаточно, чтобы раскачать его до 1,3...1,7 Вт. В данном случае мне не пришлось собирать модулятор и ЧМ генератор, меня вполне устроил автомобильный FM transmitter, работающий от прикуривателя. Его выходная мощность как раз в нужных пределах. Поскольку в этих трансмиттерах слабое место - это стабилизатор напряжения, выполненный на 5-вольтовой кренке, пришлось понизить напряжение до 9 В, дополнив схему еще одним стабилизатором.
Теперь подробнее о самом усилителе мощности. Собран он на двух транзисторах типа BFG-591 (VT1 можно заменить на BFG-135), как было сказано выше, запитан он от напряжения 12 В. Правильно собранный передатчик начинает работать сразу, остается только подстроить подстроечные конденсаторы (их емкость при приведенных данных катушек в пределах 22-30 пФ, конденсатор C12, при необходимости, можно из схемы исключить).
Полоса усиления УМ в довольно широких пределах, так что он вполне годится не только для усиления сигналов в FM диапазоне, но и практически на всех телевизионных каналах метровых волн, правда, при этом его выходная мощность упадет до 0,7...0,9 Вт при том же входном уровне (90-120 мВт).

Перечень деталей, необходимых для сборки усилителя:
Конденсаторы:
С1, С4, С5, С7, С9, С10 - 3300 пФ
С2, С6, С11, С12 - 6-30 пФ
С3, С8 - 100-200 мкФ
Резисторы:
R1, R5 - 270 Ом
R2, R6 - 1,5 кОм
R3, R7 - 2,2 кОм
R4 - 100 Ом (0,5 Вт)
R8 - 51 Ом (0,5 Вт)
Транзисторы: VT1-VT2 - BFG-591
(VT1 можно заменить на BFG-135)

Катушки L1, L3, L5 - по 5 витков провода ПЭЛ-2 диаметром 1,0 мм, на оправке диаметром 5,5 мм
L2, L4 - содержат по 7 витков того же провода, на оправке того же диаметра. (все катушки намотаны виток к витку)

Собран усилитель на SMD деталях на односторонне фольгированном стеклотекстолите. Все катушки и подстроечные конденсаторы установлены с одной стороны платы, а весь остальной монтаж деталей со стороны "печати".
Хоть этот усилитель, собранный в SMD исполнении, не склонен к самовозбуждению, на всякий случай каскады я разделил экранирующими перегородками. Катушки L2-L3 и L4-L5 расположены перпендикулярно друг другу.

На выходе передатчика не мешало бы поставить П-контур, настроенный в нужном диапазоне частот, хотя можно использовать усилитель и без него.

PS. Данный усилитель испытывался с модуляторами для кабельного телевидения и показал неплохие результаты при передаче ТВ сигнала в эфир.
