Считывание потенциального рельефа с матрицы пзс. Сравнение матриц в видеокамерах и фотоаппаратах (CMOS, CCD) Пзс матрицы используются таких устройствах

После прочтения предыдущей части у нашего читателя могло сложиться впечатление, что ПЗС-матрица – это некий «чёрный ящик», выдающий «электронный негатив» после того, как на его регистрирующую поверхность было спроецировано созданное объективом световое изображение, и что на качество снимка влияет исключительно размер сенсора.

Той же точки зрения придерживаются продавцы цифровой фототехники, мягко, но настойчиво подталкивающие потенциального покупателя к приобретению модели с как можно более крупногабаритной матрицей, даже если объективных причин для такой покупки нет. Ещё чаще в качестве «наживки» для клиента выступают разного рода «уникальные разработки», использованные при создании матрицы, которые, как ни странно, никем из прочих производителей не применяются.

Начинающему фотолюбителю трудно отличить рекламные обещания от действительно эффективных инженерных находок. В настоящей статье будет сделана попытка «отделить зерна от плевел», однако для начала необходимо ознакомиться с базовыми определениями цифровой фотографии.

Как фотон становится электроном

В приборах с зарядовой связью преобразование фотона в электрон производится в результате внутреннего фотоэффекта: поглощения светового кванта кристаллической решёткой полупроводника с выделением носителей заряда. Это может быть либо пара «электрон + дырка», либо единичный носитель заряда – последнее происходит при использовании донорных либо акцепторных примесей в полупроводнике. Очевидно, что образовавшиеся носители заряда до момента считывания необходимо как-то сохранить.

Для этого основной материал ПЗС-матрицы – кремниевая подложка p-типа – оснащается каналами из полупроводника n-типа, над которыми из поликристаллического кремния изготавливаются прозрачные для фотонов электроды. После подачи на такой электрод электрического потенциала в обеднённой зоне под каналом n-типа создаётся потенциальная яма, назначение которой – хранить заряд, «добываемый» посредством внутреннего фотоэффекта. Чем больше фотонов упадёт на ПЗС-элемент (пиксель) и превратится в электроны, тем выше будет заряд, накопленный ямой.

Элемент ПЗС-матрицы

Сечение пикселя ПЗС-матрицы

Чтобы получить «электронный негатив», необходимо считать заряд каждой потенциальной ямы матрицы. Данный заряд получил название фототок, его значение довольно мало и после считывания требует обязательного усиления.

Считывание заряда производится устройством, подключённым к самой крайней строке матрицы, которое называется последовательным регистром сдвига. Данный регистр представляет собой строку из ПЗС-элементов, заряды которой считываются поочерёдно. При считывании заряда используется способность ПЗС-элементов к перемещению зарядов потенциальных ям – собственно, именно поэтому данные устройства называются приборами с зарядовой связью. Для этого используются электроды переноса (transfer gate), расположенные в промежутке между ПСЗ-элементами. На эти электроды подаются потенциалы, «выманивающие» заряд из одной потенциальной ямы и передающие его в другую.

При синхронной подаче потенциала на электроды переноса обеспечивается одновременный перенос всех зарядов строки справа налево (или слева направо) за один рабочий цикл. Оказавшийся «лишним» заряд поступает на выход ПЗС-матрицы. Таким образом, последовательный регистр сдвига преобразовывает заряды, поступающие на его вход в виде параллельных «цепочек», в последовательность электрических импульсов разной величины на выходе. Чтобы подать эти параллельные «цепочки» на вход последовательного регистра, опять-таки используется регистр сдвига, но на этот раз параллельный.

ПЗС-матрица

Сечение пикселя ПЗС-матрицы

Фактически параллельным регистром является сама ПЗС-матрица, создающая посредством совокупности фототоков электронный «слепок» светового изображения. Матрица представляет собой множество последовательных регистров, называемых столбцами и синхронизированных между собой. В результате за рабочий цикл происходит синхронное «сползание» фототоков вниз, а оказавшиеся «лишними» заряды нижней строки матрицы поступают на вход последовательного регистра.

Как следует из вышесказанного, необходимо достаточно большое количество управляющих микросхем, синхронизирующих подачу потенциалов как на параллельный, так и на последовательный регистры сдвига. Очевидно, что последовательный регистр должен полностью освободиться от зарядов в промежутке между тактами параллельного регистра, поэтому требуется микросхема, синхронизирующая между собой оба регистра.

Из чего состоит пиксель

По указанной выше схеме работает так называемая полнокадровая ПЗС-матрица (full-frame CCD-matrix), её режим работы накладывает некоторое ограничение на конструкцию камеры: если в процессе считывания фототоков экспонирование не прекращается, «лишний» заряд, генерируемый попадающими на пиксели фотонами, «размазывается» по кадру. Поэтому необходим механический затвор, перекрывающий поступление света к сенсору на время, необходимое для считывания зарядов всех пикселей. Очевидно, что такая схема считывания фототоков не позволяет формировать видеопоток на выходе с матрицы, поэтому применяется она только в фототехнике.

Впрочем, избыточный заряд может накопиться в потенциальной яме и при фотосъёмке – например, при слишком «длинной» выдержке. «Лишние» электроны стремятся «растечься» по соседним пикселям, что на снимке отображается в виде белых пятен, размер которых связан с величиной переполнения. Данный эффект именуется блюмингом (от английского blooming – «размывание»). Борьба с блюмингом осуществляется посредством электронного дренажа (drain) – отвода из потенциальной ямы избыточного заряда. Существует два основных вида дренажа: вертикальный (Vertical Overflow Drain, VOD) и боковой (Lateral Overflow Drain, LOD).

Боковой дренаж ПЗС-матрицы

Схема бокового дренажа

Для реализации вертикального дренажа на подложку ЭОП подаётся потенциал, который при переполнении глубины потенциальной ямы обеспечивает истечение избыточных электронов сквозь подложку. Основной минус такой схемы – уменьшение глубины потенциальной ямы, в результате чего сужается динамический диапазон. А в матрицах с обратной засветкой (в них фотоны проникают внутрь сенсора не сквозь электрод потенциальной ямы, а со стороны подложки) вертикальный дренаж вообще неприменим.

Боковой дренаж осуществляется при помощи специальных «дренажных канавок», в которые «стекают» избыточные электроны. Для формирования этих канавок прокладываются специальные электроды, на которые подаётся потенциал, формирующий дренажную систему. Другие электроды создают барьер, препятствующий преждевременному «бегству» электронов из потенциальной ямы.

Как следует из описания, при боковом дренаже глубина потенциальной ямы не уменьшается, однако при этом урезается площадь светочувствительной области пикселя. Тем не менее без дренажа обойтись нельзя, так как блюминг искажает снимок больше, чем все остальные виды помех. Поэтому производители вынуждены идти на усложнение конструкции матриц.

Таким образом, «обвязка» любого пикселя состоит как минимум из электродов переноса заряда и из компонентов дренажной системы. Однако большинство ПЗС-матриц отличается более сложной структурой своих элементов.

Оптика для пикселя

ПЗС-матрицы, используемые в видеокамерах и в большинстве любительских цифровых фотоаппаратов, обеспечивают непрерывный поток импульсов на своём выходе, при этом перекрытие оптического тракта не происходит. Чтобы при этом не происходило «смазывание» изображения, используются ПЗС-матрицы с буферизацией столбцов (interline CCD-matrix).

ПЗС-матрица с буферизацией столбцов

Структура матрицы с буферизацией столбцов

В таких сенсорах рядом с каждым столбцом (который представляет собой последовательный регистр сдвига) располагается буферный столбец (тоже последовательный регистр сдвига), состоящий из ПЗС-элементов, покрытых непрозрачными полосками (чаще металлическими). Совокупность буферных столбцов составляет буферный параллельный регистр, причём столбцы данного регистра «перемешаны» с регистрирующими свет столбцами.

За один рабочий цикл светочувствительный параллельный регистр сдвига отдаёт все свои фототоки буферному параллельному регистру посредством «сдвига по горизонтали» зарядов, после чего светочувствительная часть снова готова к экспонированию. Затем идёт построчный «сдвиг по вертикали» зарядов буферного параллельного регистра, нижняя строка которого является входом последовательного регистра сдвига матрицы.

Очевидно, что перенос заряда матрицы в буферный параллельный регистр сдвига занимает малый интервал времени и перекрывать световой поток механическим затвором нет необходимости – ямы не успеют переполниться. С другой стороны, необходимое время экспонирования, как правило, сравнимо со временем считывания всего буферного параллельного регистра. За счёт этого интервал между экспонированием можно довести до минимума – в результате видеосигнал в современных видеокамерах формируется с частотой от 30 кадров в секунду и выше.

В свою очередь, сенсоры с буферизацией столбцов подразделяются на две категории. При считывании за один такт всех строк можно говорить о матрице с прогрессивной развёрткой (progressive scan). Когда за первый такт считываются нечётные строки, а за второй – чётные (или наоборот), речь идёт о матрице с чересстрочной развёрткой (interlace scan). Кстати, за счёт сходства звучания английских терминов «матрица с буферизацией столбцов» (interlined) и «чересстрочная матрица» (interlaced) в отечественной литературе сенсоры с буферизацией строк нередко ошибочно называют чересстрочными.

Как ни странно, «размазывание» заряда (smear) происходит и в матрицах с буферизацией столбцов. Вызвано это частичным перетеканием электронов из потенциальной ямы светочувствительного ПЗС-элемента в потенциальную яму расположенного рядом буферного элемента. Особенно часто это происходит при близких к максимальному уровнях фототока, вызванных очень высокой освещённостью пикселя. В результате на снимке вверх и вниз от этой яркой точки протягивается светлая полоса, которая портит кадр.

Для противодействия этому явлению увеличивают расстояние между светочувствительным и буферным ПЗС-элементами. В результате усложняется обмен зарядом и увеличивается затрачиваемое на это время, однако искажения кадра, вызываемые «размазыванием», всё же слишком заметны, чтобы ими пренебрегать.

Буферизация столбцов позволяет также реализовать электронный затвор, с помощью которого можно отказаться от механического перекрытия светового потока. С помощью электронного затвора можно получить сверхмалые (до 1/10000 секунды) значения выдержки, недостижимые для механического затвора. Эта возможность особенно актуальна при фотографировании спортивных состязаний, природных явлений и т. п.

Для реализации электронного затвора обязательно необходим антиблюминговый дренаж. При очень коротких выдержках, которые по длительности меньше, чем время переноса заряда из потенциальной ямы светочувствительного ПЗС-элемента в потенциальную яму буферного, дренаж играет роль «отсечки». Эта «отсечка» предотвращает попадание в яму буферного ПЗС-элемента электронов, возникших в яме светочувствительного элемента по истечении времени выдержки.

Структура пикселей – с микролинзой и обычного

Степень концентрации светового потока при прохождении сквозь микролинзу зависит от технологического уровня производителя матрицы. Встречаются довольно сложные конструкции, обеспечивающие максимальную эффективность этим миниатюрным устройствам.

Однако при использовании микролинз значительно сокращается вероятность того, что лучи света, падающие под большим углом к нормали, проникнут в светочувствительную область. А при большом отверстии диафрагмы процент таких лучей довольно велик. Таким образом, уменьшается интенсивность воздействия светового потока на матрицу, то есть основной эффект, ради которого открывают диафрагму.

Впрочем, вреда от таких лучей ничуть не меньше, чем пользы. Дело в том, что, проникая в кремний под большим углом, фотон может войти в матрицу на поверхности одного пикселя, а выбить электрон в теле другого. Это приводит к искажению изображения. Поэтому, чтобы ослабить влияние таких «бронебойных» фотонов, поверхность матрицы, за исключением светочувствительных областей, покрывается непрозрачной маской (чаще металлической), что дополнительно усложняет конструкцию матриц.

Кроме того, микролинзы вносят определённые искажения в регистрируемое изображение, размывая края линий, толщина которых на грани разрешения сенсора. Но и данный негативный эффект может оказаться частично полезным. Такие тончайшие линии могут привести к ступенчатости (aliasing) изображения, возникающей от присвоения пикселю определённого цвета вне зависимости от того, закрыт ли он деталью изображения целиком или только его часть. Ступенчатость приводит к появлению в изображении рваных линий с «зазубринами» по краям.

Именно из-за ступенчатости камеры с крупногабаритными полнокадровыми матрицами оснащаются фильтрами защиты от наложения спектров (anti-aliasing filter), и цена этих устройств довольно высока. Ну а матрицам с микролинзами этот фильтр не нужен.

Вследствие различных требований к качеству изображения матрицы с буферизацией столбцов применяются в основном в любительской технике, тогда как полнокадровые сенсоры обосновались в профессиональных и студийных камерах.

Продолжение следует

Настоящая статья даёт описание, если можно так сказать, геометрии пикселя. Более подробно о процессах, происходящих при регистрации, хранении и считывании заряда, будет рассказано в следующей статье.

В последние годы в околокомпьютерной (и не только) прессе довольно часто встречаются восторженные обзоры, посвящённые очередному «технологическому чуду, призванному революционным образом повлиять на будущее цифровой фотографии»- это обобщённый вариант фразы, в той или иной форме встречающейся в каждой из подобного рода статей. Но что характерно- спустя всего год первоначальный ажиотаж постепенно сходит на «нет», а большинство производителей цифровой фототехники вместо «передовой разработки» предпочитают использовать проверенные решения.

Рискну предположить, что причина такого развития событий довольно проста - достаточно обратить внимание на «гениальную простоту» того или иного решения. В самом деле, разрешения матрицы недостаточно? А давайте пикселы не столбцами и строками, а диагональными линиями располагать, а потом «повернём» программным путём «картинку» на 45 градусов- вот у нас разрешение сразу в два раза вырастет! Неважно, что таким образом повышается чёткость только строго вертикальных и горизонтальных линий, а наклонные и кривые (из которых и состоит реальное изображение) остаются без изменений. Главное, что эффект наблюдается, значит и громогласно заявить об этом можно.

К сожалению, современный пользователь «избалован мегапикселями». Ему невдомёк, что каждый раз при увеличении разрешения разработчикам «классических» ПЗС-матриц приходится решать сложнейшую задачу по обеспечению приемлемого динамического диапазона и чувствительности сенсора. А вот «решения» вроде перехода с прямоугольной на октагональную форму пикселов рядовому фотолюбителю кажутся вполне понятными и обоснованными- ведь об этом так доступно написано в рекламных буклетах…

Цель данной статьи - попытаться на самом простом уровне объяснить, от чего зависит качество изображения, получаемого на выходе с ПЗС-матрицы. При этом от качества оптики совершенно спокойно можно абстрагироваться- появление уже второй по счёту «зеркалки» стоимостью менее 1000 долларов (Nikon D 70) позволяет надеяться, что дальнейший рост разрешения сенсоров для камер приемлемой ценовой категории не будет ограничиваться «мыльничными» объективами.

Внутренний фотоэффект

Итак, сформированное объективом изображение попадает на ПЗС-матрицу, то есть лучи света падают на светочувствительную поверхность ПЗС-элементов, задача которых-преобразовать энергию фотонов в электрический заряд. Происходит это примерно следующим образом.

Для фотона, упавшего на ПЗС-элемент, есть три варианта развития событий- он либо «срикошетирует» от поверхности, либо будет поглощён в толще полупроводника (материала матрицы), либо «пробьёт насквозь» её «рабочую зону». Очевидно, что от разработчиков требуется создать такой сенсор, в котором потери от «рикошета» и «прострела навылет» были бы минимизированы. Те же фотоны, которые были поглощены матрицей, образуют пару электрон-дырка, если произошло взаимодействие с атомом кристаллической решётки полупроводника, или же только фотон (либо дырку), если взаимодействие было с атомами донорных либо акцепторных примесей, а оба перечисленных явления называются внутренним фотоэффектом . Разумеется, внутренним фотоэффектом работа сенсора не ограничивается- необходимо сохранить «отнятые» у полупроводника носители заряда в специальном хранилище, а затем их считать.

Элемент ПЗС-матрицы

В общем виде конструкция ПЗС-элемента выглядит так: кремниевая подложка p - типа оснащается каналами из полупроводника n -типа. Над каналами создаются электроды из поликристаллического кремния с изолирующей прослойкой из оксида кремния. После подачи на такой электрод электрического потенциала, в обеднённой зоне под каналом n -типа создаётся потенциальная яма , назначение которой- хранить электроны. Фотон, проникающий в кремний, приводит к генерации электрона, который притягивается потенциальной ямой и остаётся в ней. Большее количество фотонов (яркий свет) обеспечивает больший заряд ямы. Затем надо считать значение этого заряда, именуемого также фототоком , и усилить его.

Считывание фототоков ПЗС-элементов осуществляется так называемыми последовательными регистрами сдвига , которые преобразовывают строку зарядов на входе в серию импульсов на выходе. Данная серия представляет собой аналоговый сигнал, который в дальнейшем поступает на усилитель.

Таким образом, при помощи регистра можно преобразовать в аналоговый сигнал заряды строки из ПЗС-элементов. Фактически, последовательный регистр сдвига в ПЗС-матрицах реализуется с помощью тех же самых ПЗС-элементов, объединённых в строку. Работа такого устройства базируется на способности приборов с зарядовой связью (именно это обозначает аббревиатура ПЗС) обмениваться зарядами своих потенциальных ям. Обмен осуществляется благодаря наличию специальных электродов переноса (transfer gate), расположенных между соседними ПЗС-элементами. При подаче на ближайший электрод повышенного потенциала заряд «перетекает» под него из потенциальной ямы. Между ПЗС-элементами могут располагаться от двух до четырёх электродов переноса, от их количества зависит «фазность» регистра сдвига, который может называться двухфазным, трёхфазным либо четырёхфазным.

Подача потенциалов на электроды переноса синхронизирована таким образом, что перемещение зарядов потенциальных ям всех ПЗС-элементов регистра происходит одновременно. И за один цикл переноса ПЗС-элементы как бы «передают по цепочке» заряды слева направо (или же справа налево). Ну а оказавшийся «крайним» ПЗС-элемент отдаёт свой заряд устройству, расположенному на выходе регистра- то есть усилителю.

В целом, последовательный регистр сдвига является устройством с параллельным входом и последовательным выходом. Поэтому после считывания всех зарядов из регистра есть возможность подать на его вход новую строку, затем следующую и таким образом сформировать непрерывный аналоговый сигнал на основе двумерного массива фототоков. В свою очередь, входной параллельный поток для последовательного регистра сдвига (то есть строки двумерного массива фототоков) обеспечивается совокупностью вертикально ориентированных последовательных регистров сдвига, которая именуется параллельным регистром сдвига , а вся конструкция в целом как раз и является устройством, именуемым ПЗС-матрицей.

«Вертикальные» последовательные регистры сдвига, составляющие параллельный, называются столбцами ПЗС-матрицы , а их работа полностью синхронизирована. Двумерный массив фототоков ПЗС-матрицы одновременно смещается вниз на одну строку, причём происходит это только после того, как заряды предыдущей строки из расположенного «в самом низу» последовательного регистра сдвига ушли на усилитель. До освобождения последовательного регистра параллельный вынужден простаивать. Ну а сама ПЗС-матрица для нормальной работы обязательно должна быть подключена к микросхеме (или их набору), подающей потенциалы на электроды как последовательного, так и параллельного регистров сдвига, а также синхронизирующей работу обоих регистров. Кроме того, нужен тактовый генератор.

Полнокадровая матрица

Данный тип сенсора является наиболее простым с конструктивной точки зрения и именуется полнокадровой ПЗС-матрицей (full-frame CCD - matrix). Помимо микросхем «обвязки», такой тип матриц нуждается также в механическом затворе, перекрывающем световой поток после окончания экспонирования. До полного закрытия затвора считывание зарядов начинать нельзя- при рабочем цикле параллельного регистра сдвига к фототоку каждого из его пикселов добавятся лишние электроны, вызванные попаданием фотонов на открытую поверхность ПЗС-матрицы. Данное явление называется «размазыванием» заряда в полнокадровой матрице (full - frame matrix smear).

Таким образом, скорость считывания кадра в такой схеме ограничена скоростью работы как параллельного, так и последовательного регистров сдвига. Также очевидно, что необходимо перекрывать световой поток, идущий с объектива, до завершения процесса считывания, поэтому интервал между экспонированием тоже зависит от скорости считывания.

Существует усовершенствованный вариант полнокадровой матрицы, в котором заряды параллельного регистра не поступают построчно на вход последовательного, а «складируются» в буферном параллельном регистре. Данный регистр расположен под основным параллельным регистром сдвига, фототоки построчно перемещаются в буферный регистр и уже из него поступают на вход последовательного регистра сдвига. Поверхность буферного регистра покрыта непрозрачной (чаще металлической) панелью, а вся система получила название матрицы с буферизацией кадра (frame - transfer CCD).

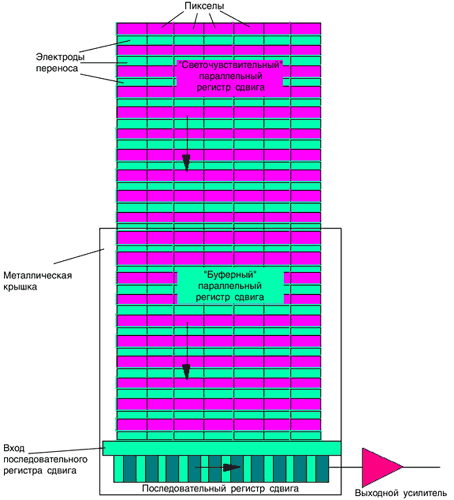

Матрица с буферизацией кадра

В данной схеме потенциальные ямы основного параллельного регистра сдвига «опорожняются» заметно быстрее, так как при переносе строк в буфер нет необходимости для каждой строки ожидать полный цикл последовательного регистра. Поэтому интервал между экспонированием сокращается, правда при этом также падает скорость считывания- строке приходится «путешествовать» на вдвое большее расстояние. Таким образом, интервал между экспонированием сокращается только для двух кадров, хотя стоимость устройства за счёт буферного регистра заметно возрастает. Однако наиболее заметным недостатком матриц с буферизацией кадра является удлинившийся «маршрут» фототоков, который негативно сказывается на сохранности их величин. И в любом случае между кадрами должен срабатывать механический затвор, так что о непрерывном видеосигнале говорить не приходится.

Матрицы с буферизацией столбцов

Специально для видеотехники был разработан новый тип матриц, в котором интервал между экспонированием был минимизирован не для пары кадров, а для непрерывного потока. Разумеется, для обеспечения этой непрерывности пришлось предусмотреть отказ от механического затвора.

Фактически данная схема, получившая наименование матрицы с буферизацией столбцов (interline CCD -matrix), в чём-то сходна с системами с буферизацией кадра- в ней также используется буферный параллельный регистр сдвига, ПЗС-элементы которого скрыты под непрозрачным покрытием. Однако буфер этот не располагается единым блоком под основным параллельным регистром- его столбцы «перетасованы» между столбцами основного регистра. В результате рядом с каждым столбцом основного регистра находится столбец буфера, а сразу же после экспонирования фототоки перемещаются не «сверху вниз», а «слева направо» (или «справа налево») и всего за один рабочий цикл попадают в буферный регистр, целиком и полностью освобождая потенциальные ямы для следующего экспонирования.

Попавшие в буферный регистр заряды в обычном порядке считываются через последовательный регистр сдвига, то есть «сверху вниз». Поскольку сброс фототоков в буферный регистр происходит всего за один цикл, даже при отсутствии механического затвора не наблюдается ничего похожего на «размазывание» заряда в полнокадровой матрице. А вот время экспонирования для каждого кадра в большинстве случаев по продолжительности соответствует интервалу, затрачиваемому на полное считывание буферного параллельного регистра. Благодаря всему этому появляется возможность создать видеосигнал с высокой частотой кадров- не менее 30кадров секунду.

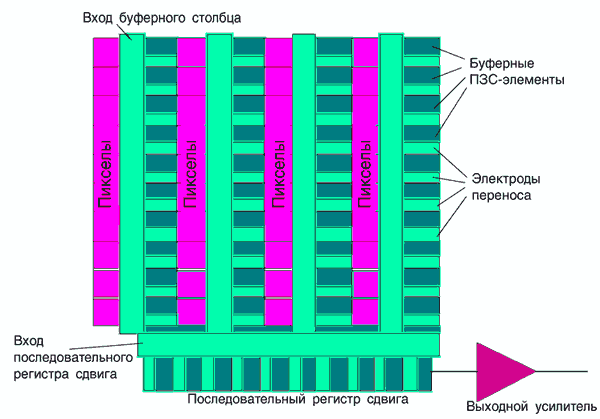

Матрица с буферизацией столбцов

Зачастую в отечественной литературе матрицы с буферизацией столбцов ошибочно именуют «чересстрочными». Вызвано это, наверное, тем, что английские наименования «interline » (буферизация строк) и «interlaced» (чересстрочная развёртка) звучат очень похоже. На деле же при считывании за один такт всех строк можно говорить о матрице с прогрессивной разверткой (progressive scan), а когда за первый такт считываются нечётные строки, а за второй- чётные (или наоборот), речь идёт о матрице с чересстрочной разверткой (interlace scan).

Хотя фототоки основного параллельного регистра сдвига сразу же попадают в буферный регистр, который не подвергается «фотонной бомбардировке», «размазывание» заряда в матрицах с буферизацией столбцов (smear) также происходит. Вызвано это частичным перетеканием электронов из потенциальной ямы «светочувствительного» ПЗС-элемента в потенциальную яму «буферного», особенно часто это происходит при близких к максимальному уровнях заряда, когда освещённость пикселя очень высока. В результате на снимке вверх и вниз от этой яркой точки протягивается светлая полоса, портящая кадр. Для борьбы с этим неприятным эффектом при проектировании сенсора «светочувствительный» и буферный столбцы располагают на большей дистанции друг от друга. Разумеется, это усложняет обмен зарядом, а также увеличивает временной интервал данной операции, однако вред, который наносит изображению «размазывание», не оставляет разработчикам выбора.

Как уже было сказано ранее, для обеспечения видеосигнала необходимо, чтобы сенсор не требовал перекрытия светового потока между экспозициями, так как механический затвор в таких условиях работы (около 30 срабатываний в секунду) может быстро выйти из строя. К счастью, благодаря буферным строкам есть возможность реализовать электронный затвор , который, во-первых, позволяет при необходимости обойтись без механического затвора, а во-вторых, обеспечивает сверхмалые (до 1/10000секунды) значения выдержки, особенно критичные для съемки быстротекущих процессов (спорт, природа ит.д.). Однако электронный затвор требует также, чтобы матрица обладала системой удаления избыточного заряда потенциальной ямы, впрочем, обо всём будет рассказано по порядку.

За всё приходится платить, и за возможность сформировать видеосигнал- тоже. Буферные регистры сдвига «съедают» значительную часть площади матрицы, в результате каждому пикселю достаётся лишь 30% светочувствительной области от его общей поверхности, в то время как у пикселя полнокадровой матрицы эта область составляет 70%. Именно поэтому в большинстве современных ПЗС_матриц поверх каждого пиксела располагается микролинза . Такое простейшее оптическое устройство покрывает большую часть площади ПЗС-элемента и собирает всю падающую на эту часть долю фотонов в концентрированный световой поток, который, в свою очередь, направлен на довольно компактную светочувствительную область пиксела.

Микролинзы

Поскольку с помощью микролинз удаётся гораздо эффективнее регистрировать падающий на сенсор световой поток, со временем этими устройствами стали снабжать не только системы с буферизацией столбцов, но и полнокадровые матрицы. Впрочем, микролинзы тоже нельзя назвать «решением без недостатков».

Являясь оптическим устройством, микролинзы в той или иной мере искажают регистрируемое изображение чаще всего это выражается в потере чёткости у мельчайших деталей кадра- их края становятся слегка размытыми. С другой стороны, такое нерезкое изображение отнюдь не всегда нежелательно - в ряде случаев изображение, формируемое объективом, содержит линии, размер и частота размещения которых близки к габаритам ПЗС-элемента и межпиксельному расстоянию матрицы. В этом случае в кадре зачастую наблюдается ступенчатость (aliasing)- назначение пикселу определённого цвета, вне зависимости от того, закрыт ли он деталью изображения целиком или только его часть. В итоге линии объекта на снимке получаются рваными, с зубчатыми краями. Для решения этой проблемы в камерах с матрицами без микролинз используется дорогостоящий фильтр защиты от наложения спектров (anti -aliasing filter), а сенсор с микролинзами в таком фильтре не нуждается. Впрочем, в любом случае за это приходится расплачиваться некоторым снижением разрешающей способности сенсора.

Если объект съёмки освещён недостаточно хорошо, рекомендуется максимально открыть диафрагму. Однако при этом резко возрастает процент лучей, падающих на поверхность матрицы под крутым углом. Микролинзы же отсекают значительную долю таких лучей, поэтому эффективность поглощения света матрицей (то, ради чего и открывали диафрагму) сильно сокращается. Хотя надо отметить, что падающие под крутым углом лучи тоже являются источником проблем- входя в кремний одного пиксела, фотон с большой длиной волны, обладающий высокой проникающей способностью, может поглотиться материалом другого элемента матрицы, что в итоге приведёт к искажению изображения. Для решения этой проблемы поверхность матрицы покрывается непрозрачной (например, металлической) «решёткой», в вырезах которой остаются только светочувствительные зоны пикселов.

Исторически сложилось так, что полнокадровые сенсоры применяются в основном в студийной технике, а матрицы с буферизацией столбцов- в любительской. В профессиональных камерах встречаются сенсоры обоих типов.

В классической схеме ПЗС-элемента, при которой используются электроды из поликристаллического кремния, чувствительность ограничена по причине частичного рассеивания света поверхностью электрода. Поэтому при съёмке в особых условиях, требующих повышенной чувствительности в синей и ультрафиолетовой областях спектра, применяются матрицы с обратной засветкой (back -illuminated matrix). В сенсорах такого типа регистрируемый свет падает на подложку, а чтобы обеспечить требуемый внутренний фотоэффект подложка шлифовалась до толщины 10–15 микрометров. Данная стадия обработки сильно удорожала стоимость матрицы, кроме того, устройства получались очень хрупкими и требовали повышенной осторожности при сборке и эксплуатации.

Матрица с обратной засветкой

Очевидно, что при использовании светофильтров, ослабляющих световой поток, все дорогостоящие операции по увеличению чувствительности теряют смысл, поэтому матрицы с обратной засветкой применяются по большей части в астрономической фотографии.

Чувствительность

Одной из важнейших характеристик регистрирующего устройства, будь то фотоплёнка или ПЗС-матрица, является чувствительность - способность определенным образом реагировать на оптическое излучение. Чем выше чувствительность, тем меньшее количество света требуется для реакции регистрирующего устройства. Для обозначения чувствительности применялись различные величины (DIN ,ASA), однако в конечном итоге прижилась практика обозначать этот параметр в единицах ISO (International Standards Organization- Международная организация стандартов).

Для отдельного ПЗС-элемента под реакцией на свет следует понимать генерацию заряда. Очевидно, что чувствительность ПЗС-матрицы складывается из чувствительности всех её пикселов и в целом зависит от двух параметров.

Первый параметр - интегральная чувствительность , представляющий собой отношение величины фототока (в миллиамперах) к световому потоку (в люменах) от источника излучения, спектральный состав которого соответствует вольфрамовой лампе накаливания. Этот параметр позволяет оценить чувствительность сенсора в целом.

Второй параметр - монохроматическая чувствительность , то есть отношение величины фототока (в миллиамперах) к величине световой энергии излучения (в миллиэлектронвольтах), соответствующей определённой длине волны. Набор всех значений монохроматической чувствительности для интересующей части спектра составляет спектральную чувствительность - зависимость чувствительности от длины волны света. Таким образом, спектральная чувствительность показывает возможности сенсора по регистрации оттенков определённого цвета.

Понятно, что единицы измерения как интегральной, так и монохромной чувствительности отличаются от популярных в фототехнике обозначений. Именно поэтому производители цифровой фототехники в характеристиках изделия указывают эквивалентную чувствительность ПЗС-матрицы в единицах ISO. А для того, чтобы определить эквивалентную чувствительность, производителю достаточно знать освещённость объекта съёмки, диафрагму и выдержку, и использовать пару формул. Согласно первой, экспозиционное число вычисляется как log 2 (L *S /C), где L - освещённость, S - чувствительность, а C - экспонометрическая константа. Вторая формула определяет экспозиционное число равным 2*log 2 K - log 2 t ., где K - диафрагменное число, а t -выдержка. Нетрудно вывести формулу, позволяющую при известных L , C , K и t вычислить, чему равняется S .

Чувствительность матрицы является интегральной величиной, зависящей от чувствительности каждого ПЗС-элемента. Ну а чувствительность пиксела матрицы зависит, во-первых, от «подставленной под дождь фотонов» площади светочувствительной области (fill factor), а во-вторых, от квантовой эффективности (quantum efficiency), то есть отношения числа зарегистрированных электронов к числу упавших на поверхность сенсора фотонов.

В свою очередь, на квантовую эффективность влияет ряд других параметров. Во-первых, это коэффициент отражения - величина, отображающую долю тех фотонов, которые «отрикошетируют» от поверхности сенсора. При возрастании коэффициента отражения доля фотонов, участвующих во внутреннем фотоэффекте, уменьшается.

Не отражённые от поверхности сенсора фотоны поглотятся, образуя носители заряда, однако часть из них «застрянет» у поверхности, а часть проникнет слишком глубоко в материал ПЗС-элемента. Очевидно, что в обоих случаях они не примут никакого участия в процессе формирования фототока. «Проникающая способность» фотонов в полупроводник, именуемая коэффициентом поглощения , зависит как от материала полупроводника, так и от длины волны падающего света - «длинноволновые» частицы проникают гораздо глубже «коротковолновых». Разрабатывая ПЗС-элемент, необходимо для фотонов с длиной волны, соответствующей видимому излучению, добиться такого коэффициента поглощения, чтобы внутренний фотоэффект происходил вблизи потенциальной ямы, повышая тем самым шанс для электрона попасть в неё.

Нередко вместо квантовой эффективности используют термин «квантовый выход» (quantum yield), но в действительности данный параметр отображает количество носителей заряда, высвобождаемых при поглощении одного фотона. Разумеется, при внутреннем фотоэффекте основная масса носителей заряда всё же попадает в потенциальную яму ПЗС-элемента, однако определённая часть электронов (или дырок) избегает «ловушки». В числителе формулы, описывающей квантовую эффективность, оказывается именно то количество носителей заряда, которое попало в потенциальную яму.

Важной характеристикой ПЗС-матрицы является порог чувствительности - параметр регистрирующего свет устройства, характеризующий минимальную величину светового сигнала, который может быть зарегистрирован. Чем меньше этот сигнал, тем выше порог чувствительности. Главным фактором, ограничивающим порог чувствительности, является темновой ток (dark current). Он является следствием термоэлектронной эмиссии и возникает в ПЗС-элементе при подаче потенциала на электрод, под которым формируется потенциальная яма. «Темновым» же данный ток называется потому, что складывается из электронов, попавших в яму при полном отсутствии светового потока. Если световой поток слаб, то величина фототока близка, а порой и меньше, чем величина темнового тока.

Существует зависимость темнового тока от температуры сенсора- при нагревании матрицы на 9 градусов по Цельсию её темновой ток возрастает в два раза. Для охлаждения матрицы используются различные системы теплоотвода (охлаждения) . В полевых камерах, массогабаритные характеристики которых сильно ограничивают применение систем охлаждения, иногда в качестве теплообменника используется металлический корпус камеры. В студийной технике ограничений по массе и габаритам практически нет, более того, допускается достаточно высокое энергопотребление охлаждающей системы, которые, в свою очередь, делятся на пассивные и активные.

Пассивные системы охлаждения обеспечивают лишь «сброс» избыточного тепла охлаждаемого устройства в атмосферу. При этом система охлаждения играет роль максимум проводника тепла, обеспечивающего более эффективное его рассеивание. Очевидно, что температура охлаждаемого устройства не может стать ниже, чем температура окружающего воздуха, в чём и заключается основной недостаток пассивных систем.

Простейшим примером системы пассивного теплообмена является радиатор (heatsink), изготавливаемый из материала с хорошей теплопроводностью, чаще всего- из металла. Поверхность, контактирующая с атмосферой, имеет форму, обеспечивающую как можно большую площадь рассеивания. Общепризнанно максимальной площадью рассеивания обладают игольчатые радиаторы , по форме напоминающие «ежа», утыканного рассеивающими тепло «иголками». Нередко для форсирования теплообмена поверхность радиатора обдувается микровентилятором- похожие устройства, называемые кулерами (cooler, от слова cool- охлаждать), в персональных компьютерах охлаждают процессор. На основании того, что микровентилятор потребляет электроэнергию, использующие его системы называются «активными»., что совершенно неправильно, так как кулеры не могут охладить устройство до температуры меньшей, чем атмосферная. При высокой температуре окружающего воздуха (40градусов и выше) эффективность пассивных систем охлаждения начинает падать.

Активные системы охлаждения за счет электрических либо химических процессов обеспечивают устройству температуру ниже окружающего воздуха. Фактически, активные системы «вырабатывают холод», правда, при этом в атмосферу выделяется как тепло охлаждаемого устройства, так и тепло системы охлаждения. Классическим примером активного охладителя является обычный холодильник. Впрочем, несмотря на довольно высокий КПД, его массогабаритные характеристики неприемлемы даже для студийной фототехники. Поэтому ее активное охлаждение обеспечивается системами Пельтье , работа которых основана на использовании одноименного эффекта, когда при наличии разности потенциалов на концах двух проводников, изготовленных из разных материалов, на стыке этих проводников (в зависимости от полярности напряжения) будет выделяться, либо поглощаться тепловая энергия. Причиной тому ускорение либо замедление электронов за счет внутренней контактной разности потенциалов стыка проводников.

При использовании комбинации полупроводников n-типа и p-типа, в которых теплопоглощение производится за счет взаимодействия электронов и «дырок», возникает максимальный теплопроводный эффект. Для его усиления можно применить каскадное объединение элементов Пельтье, причём, поскольку происходит как поглощение тепла, так и выделение, элементы необходимо комбинировать так, чтобы одна сторона охладителя была «горячей», а другая- «холодной». В результате каскадного комбинирования температура «горячей» стороны наиболее удалённого от матрицы элемента Пельтье значительно выше, чем у окружающего воздуха, а его тепло рассеивается в атмосфере при помощи пассивных устройств, то есть радиаторов и кулеров.

Использующие эффект Пельтье активные системы охлаждения могут понизить температуру сенсора вплоть до нуля градусов, кардинально снижая уровень темнового тока. Однако чрезмерное охлаждение ПЗС-матрицы грозит выпадением конденсата влаги из окружающего воздуха и коротким замыканием электроники. А в ряде случаев предельная разность температур между охлаждаемой и светочувствительной плоскостями матрицы может привести к её недопустимой деформации.

Однако ни радиаторы, ни кулеры, ни элементы Пельтье не применимы к полевым камерам, ограниченным по весу и габаритам. Вместо этого для такой техники используется метод, основанный на так называемых черных пикселах (dark reference pixels).Эти пикселы представляют собой покрытые непрозрачным материалом столбцы и строки по краям матрицы. Усредненное значение для всех фототоков черных пикселов считается уровнем темнового тока . Очевидно, что при разных условиях эксплуатации (температура окружающей среды и самой камеры, ток аккумуляторов и т. д.), уровень темнового тока будет разным. При использовании его в качестве «точки отсчёта» для каждого пиксела, то есть вычитая его значение из фототока, можно определить, какой именно заряд создан упавшими на ПЗС-элемент фотонами.

Подавляя тем или иным способом темновой ток, следует помнить о другом факторе, ограничивающем порог чувствительности. Им является тепловой шум (thermal noise), создаваемый даже при отсутствии потенциала на электродах одним лишь хаотичным движением электронов по ПЗС-элементу. Выдержки большой длительности ведут к постепенному накапливанию блуждающих электронов в потенциальной яме, что искажает истинное значение фототока. И чем «длиннее» выдержка, тем больше «заблудившихся» в яме электронов.

Как известно, светочувствительность плёнки в пределах одной кассеты остаётся постоянной, иными словами- не может изменяться от кадра к кадру. А вот цифровая камера позволяет для каждого снимка устанавливать самое оптимальное значение эквивалентной чувствительности. Достигается это посредством усиления видеосигнала, исходящего с матрицы- в чём-то такая процедура, называемая «повышением эквивалентной чувствительности» , напоминает вращение регулятора громкости проигрывателя.

Таким образом, при слабом освещении перед пользователем встаёт дилемма- либо повышать эквивалентную чувствительность, либо увеличивать выдержку. При этом в обоих случаях не избежать порчи кадра шумом фиксированного распределения. Правда, опыт показывает, что при «длинной» выдержке снимок портится не так сильно, как при усилении сигнала матрицы. Однако большая продолжительность экспонирования грозит другой проблемой- пользователь может «сдёрнуть» кадр. Поэтому, если пользовать планирует частую съёмку в помещении, то ему следует выбирать фотоаппарат с высокой светосилой объектива, а также мощной и «интеллектуальной» вспышкой.

Динамический диапазон

От матрицы требуется способность регистрировать свет как при ярком солнце, так и при слабом комнатном освещении. Поэтому потенциальные ямы матрицы должны быть весьма ёмкими, а также уметь как удерживать минимальное количество электронов при слабой освещенности, так и вмещать большой заряд, получаемый при попадании на сенсор мощного светового потока. Да и изображение, формируемое объективом, зачастую состоит как из ярко освещенных участков, так и из глубоких теней, а сенсор должен уметь регистрировать все их оттенки.

Возможность сенсора формировать хорошей снимок при разной освещённости и высокой контрастности определяется параметром «динамический диапазон» , характеризующим способность матрицы различать в изображении, проецируемом на её регистрирующую поверхность, самые темные тона от самых светлых. При расширении динамического диапазона количество оттенков снимка будет увеличиваться, а переходы между ними будут максимально соответствовать изображению, формируемому объективом.

Влияние динамического диапазона на качество кадра (А - широкий динамический диапазон, Б - узкий динамический диапазон)

Характеристика, описывающая способность ПЗС-элемента накопить определённой величины, называется «глубиной потенциальной ямы» (well depth), и именно от неё зависит динамический диапазон матрицы. Разумеется, при съёмке в условиях слабого освещения на динамический диапазон влияет также порог чувствительности, который, в свою очередь, определяется величиной темнового тока.

Очевидно, что потери электронов, составляющих фототок, происходят не только в процессе накопления заряда потенциальной ямы, но и при его транспортировке к выходу матрицы. Потери эти вызваны дрейфом электронов, «оторвавшихся» от основного заряда при его перетекании под следующий электрод переноса. Чем меньше количество «оторвавшихся» электронов, тем выше эффективность переноса заряда (charge transfer efficiency). Данный параметр измеряется в процентах и показывает долю заряда, сохранившуюся при «переправе» между ПЗС-элементами.

Влияние эффективности переноса можно продемонстрировать на следующем примере. Если для матрицы 1024 X 1024 величина данного параметра составит 98%, то чтобы определить значение фототока центрального пиксела на выходе матрицы необходимо 0,98 (объём переносимого заряда) возвести в степень 1024 (количество «переправ» между пикселами) и умножить на 100 (проценты). Результат совершенно неудовлетворительный - от исходного заряда останется каких-то 0.0000001 %. Очевидно, что при росте разрешения требования к эффективности переноса становятся ещё более жёсткими, так как количество «переправ» возрастает. Кроме того, падает скорость считывания кадра, потому что наращивание скорости переноса (для компенсации увеличившегося разрешения) ведёт к неприемлемому росту числа «оторвавшихся» электронов.

Для того, чтобы достичь приемлемых скоростей считывания кадра при высокой эффективности переноса заряда при конструировании ПЗС-матрицы планируют «заглублённое» размещение потенциальных ям. Благодаря этому электроны не так активно «прилипают» к электродам переноса, и именно для «глубокого залегания» потенциальной ямы в конструкцию ПЗС-элемента вводят n-канал.

Возвращаясь к вышеприведённому примеру: если в данной матрице 1024 X 1024 эффективность переноса заряда составит 99.999 %, то на выходе сенсора от фототока центрального заряда останется 98.98 % его первоначальной величины. Если разрабатывается матрица с более высоким разрешением, то требуется эффективность переноса заряда 99,99999%.

Блюминг

В тех случаях, когда внутренний фотоэффект приводит к избыточному количеству электронов, превышающему глубину потенциальной ямы, заряд ПЗС-элемента начинает «растекаться» по соседним пикселам. На снимках это явление, именуемое «блюмингом» (от английского blooming - размывание), отображается в виде пятен белого цвета и правильной формы, и чем больше избыточных электронов, тем крупнее пятна.

Подавление блюминга осуществляется посредством системы электронного дренажа (overflow drain), основная задача которой- отвод избыточных электронов из потенциальной ямы. Наиболее известны варианты вертикального дренажа (Vertical Overflow Drain, VOD) и бокового дренажа (Lateral Overflow Drain, VOD).

В системе с вертикальным дренажом на подложку матрицы подаётся потенциал, значение которого подбирается так, чтобы при переполнении глубины потенциальной ямы избыточные электроны вытекали из неё на подложку и там рассеивались. Минусом такого варианта является уменьшение глубины потенциальной ямы и, соответственно, сужение динамического диапазона ПЗС-элемента. Очевидно также, что данная система неприменима в матрицах с обратной засветкой.

Вертикальный электронный дренаж

Система с боковым дренажом использует электроды, препятствующие проникновению электронов потенциальной ямы в «дренажные канавки», из которых происходит рассеивание избыточного заряда. Потенциал на этих электродах подбирается в соответствии с барьером переполнения потенциальной ямы, при этом её глубина не меняется. Однако за счёт электродов дренажа сокращается светочувствительная площадь ПЗС-элемента, поэтому приходится использовать микролинзы.

Боковой электронный дренаж

Конечно, необходимость добавлять в сенсор дренажные устройства усложняет его конструкцию, однако искажения кадра, вносимые блюмингом, нельзя игнорировать. Да и электронный затвор невозможно реализовать без дренажа- он играет роль «шторки» при сверхкоротких выдержках, длительность которых меньше интервала, затрачиваемого на перенос заряда из основного параллельного регистра сдвига в буферный параллельный регистр. «Шторка», то есть дренаж, предотвращает проникновение в ямы буферных ПЗС-элементов тех электронов, что образовались в «светочувствительных» пикселах после того, как прошло заданное (и очень короткое) время экспонирования.

«Залипшие» пикселы

Из-за технологических погрешностей в некоторых ПЗС-элементах даже самая короткая выдержка ведёт к лавинообразному накоплению электронов в потенциальной яме. На снимке такие пикселы, именуемые «залипшими» (stuck pixels), очень сильно отличаются от окружающих точек как по цвету, так и по яркости, причём, в отличие от шума фиксированного распределения, они появляются при любой выдержке и вне зависимости от нагрева матрицы.

Удаление залипших пикселов осуществляется посредством встроенного программного обеспечения камеры, обеспечивающего поиск дефектных ПЗС-элементов и запоминание их «координат» в энергонезависимой памяти. При формировании изображения значения дефектных пикселов в расчёт не берутся, их заменяют интерполированным значением соседних точек. Чтобы определить дефектность пиксела в процессе поиска, его заряд сравнивается с эталонным значением, которое тоже хранится в энергонезависимой памяти камеры.

Размер матрицы по диагонали

Иногда в ряду прочих параметров какой-либо цифровой камеры указывается размер ПЗС-матрицы по диагонали (чаще всего в долях дюйма). В первую очередь эта величина связана с характеристиками объектива- чем больше габариты сенсора, тем крупнее должно быть формируемое оптикой изображение. Чтобы данное изображение полностью накрывало регистрирующую поверхность матрицы, размеры оптических элементов приходится увеличивать. Если этого не делать и созданная объективом «картинка» окажется меньше сенсора, то периферийные области матрицы окажутся невостребованными. Однако в ряде случаев производители фотокамер не стали указывать, что в их моделях определенная доля мегапикселей оказалась «не у дел».

А вот в цифровых «зеркалках», созданных на базе 35-милиметровой техники, практически всегда встречается обратная ситуация- изображение, формируемое объективом, перекрывает светочувствительную область матрицы. Вызвано это тем, что сенсоры с габаритами кадра 35-милииметровой плёнки слишком дороги, а приводит к тому, что часть изображения, формируемая объективом, оказывается в буквальном смысле слова «за кадром». В результате характеристики объектива смещаются в «длиннофокусную» область. Поэтому при выборе сменной оптики для цифровой «зеркалки» следует учитывать коэффициент увеличения фокусного расстояния - как правило, он составляет около 1,5. Например, при установке вариообъектива 28–70мм его рабочий диапазон составит 42–105мм.

Упомянутый коэффициент обладает как положительным, так и негативным влиянием. В частности, усложняется съёмка с большим углом охвата, требующая короткофокусных объективов. Оптика с фокусным расстоянием 18мм и менее стоит очень дорого, а в цифровой «зеркалке» она превращается в тривиальные 27мм. Впрочем, длиннофокусные объективы стоят тоже очень дорого, и при большом фокусном расстоянии, как правило, уменьшается относительное отверстие. А вот недорогой 200- миллиметровый объектив при коэффициенте 1,5 превращается в 300-миллиметровый, при этом у «настоящей» 300-миллиметровой оптики диафрагма порядка f/5,6, у 200-миллиметровой светосила выше- f/4,5.

Кроме того, для любого объектива характерны такие аберрации, как кривизна поля и дисторсия, выражающиеся в размытости и искривлении изображения в краевых областях кадра. Если габариты матрицы меньше, чем размер формируемого объективом изображения, «проблемные области» просто не будут зарегистрированы сенсором.

Следует отметить, что чувствительность матрицы связана с габаритами её регистрирующей области. Чем обширнее светочувствительная площадь каждого элемента, тем больше света попадает на него и тем чаще происходит внутренний фотоэффект, таким образом, возрастает чувствительность всего сенсора. Кроме того, пиксел больших габаритов позволяет создать потенциальную яму «повышенной вместимости», что положительно сказывается на широте динамического диапазона. Наглядный тому пример- матрицы цифровых «зеркалок», сравнимые по габаритам с кадром 35-миллиметровой плёнки. Эти сенсоры традиционно отличаются чувствительностью порядка ISO 6400 (!), а динамический диапазон требует АЦП с разрядностью 10-12-бит.

В то же время матрицы любительских камер обладают динамическим диапазоном, для которого достаточно 8-10-битного АЦП, а чувствительность редко превышает ISO 800. Причиной тому особенности конструкции данной техники. Дело в том, что у фирмы Sony очень мало конкурентов по части производства малогабаритных (1/3, 1/2 и 2/3 дюйма по диагонали) сенсоров для любительской техники, а вызвано это было грамотным подходом к развитию модельного ряда матриц. При разработке очередного поколения матриц с разрешением «на мегапиксел больше» обеспечивалась почти полная совместимость с предыдущими моделями сенсоров, причём как по габаритам, так и по интерфейсу. Соответственно, проектировщикам фотоаппаратов не приходилось «с нуля» разрабатывать объектив и «электронную начинку» камеры.

Впрочем, с увеличением разрешения буферный параллельный регистр сдвига захватывает всё большую долю площади сенсора, в результате и светочувствительная область, и «вместимость» потенциальной ямы сокращаются.

Уменьшение светочувствительной области ПЗС-матрицы при росте разрешения.

Поэтому за каждым «N +1 мегапикселом» кроется кропотливый труд разработчиков- к сожалению, не всегда успешный.

Аналого-цифровой преобразователь

Видеосигнал, прошедший сквозь усилитель, необходимо перевести в понятный микропроцессору камеры цифровой формат. Для этого используется аналого-цифровой преобразователь, АЦП (analog to digital convertor, ADC)- устройство, преобразующее аналоговый сигнал в последовательность цифр. Его главной характеристикой является разрядность , то есть количество распознаваемых и кодируемых дискретных уровней сигнала. Чтобы вычислить количество уровней, достаточно возвести двойку в степень разрядности. Например, «разрядность 8 бит» обозначает, что преобразователь в состоянии определить 2 в восьмой степени уровней сигнала и отобразить их в виде 256 различных значений.

При большой разрядности АЦП можно (теоретически) достигнуть большей глубины цвета (color depth), то есть разрядности обработки цвета, описывающей максимальное количество цветовых оттенков, которое можно воспроизвести. Глубина цвета обычно выражается в битах, а количество оттенков вычисляется так же, как и количество уровней сигнала АЦП. К примеру, при 24-битной глубине цвета можно получить 16777216 оттенков цвета.

В действительности же глубина цвета для файлов в форматах JPEG либо TIFF, которые используются компьютером для обработки и хранения изображений, ограничена 24 битами (по 8 бит на каждый цветовой канал - синий, красный и зеленый). Поэтому используемые иногда АЦП с разрядностью 10, 12 и даже 16 бит (то есть глубиной цвета 30, 36 и 48 бит) можно ошибочно посчитать «избыточными». Однако динамический диапазон матрицы некоторых моделей цифровой фототехники достаточно широкий, и если фотоаппарат оборудован функцией сохранения кадра в нестандартном формате (30–48 бит), то при дальнейшей компьютерной обработке есть возможность использовать «лишние» биты. Как известно, ошибки в расчёте экспозиции по частоте проявления уступают лишь неточностям фокусировки. И потому возможность компенсировать такие ошибки с помощью «нижних» (в случае недодержки) либо «верхних» (при передержке) бит оказывается весьма кстати. Ну а если экспозиция рассчитана без ошибок, то «сжать» без искажений 30–48 бит в стандартные 24 не представляет собой особо сложную задачу.

Очевидно, что динамический диапазон ПЗС-матрицы должен являться основанием для повышения разрядности АЦП, так как при узком динамическом диапазоне АЦП с 10-12 битами на канал просто нечего будет распознавать. И зачастую нельзя назвать иначе, чем рекламным трюком упоминания «36-битного» и даже «48-битного» цвета скромной «мыльницы» с матрицей в полдюйма по диагонали, ведь даже 30-битный цвет требует, как минимум, сенсор с диагональю 2/3 дюйма.

{lang: ‘ru’}

Продолжаю начатый в предыдущей публикации разговор об устройстве .

Одним из главных элементов цифрового фотоаппарата, отличающих его от фотоаппаратов пленочных является светочувствительный элемент, так называемый ЭОП или светочувствительная цифрового фотоаппарата . О матрицах фотоаппаратов уже говорилось , теперь же рассмотрим несколько подробнее устройство и принцип работы матрицы, хотя и достаточно поверхностно, чтобы не слишком утомлять читателя.

В настоящее время большинство цифровых фотоаппаратов оснащены ПЗС-матрицами.

ПЗС-матрица. Устройство. Принцип работы.

Рассмотрим в общих чертах устройство ПЗС- матрицы .

Полупроводники, как известно, делятся на полупроводники n-типа и p-типа. В полупроводнике n-типа имеется избыток свободных электронов, а в полупроводнике p-типа избыток положительных зарядов, «дырок» (а следовательно недостаток электронов). На взаимодействии таких двух типов полупроводников и основана вся микроэлектроника.

Так вот, элемент ПЗС-матрицы цифрового фотоаппарата устроен следующим образом. См. Рис.1:

Рис.1

Если не вдаваться в подробности, то ПЗС-элемент или прибор с зарядовой связью, в английской транскрипции: charge-coupled-device – CCD, представляет собой МДП (металл-диэлектрик-полупроводник) конденсатор. Он состоит из подложки p-типа - слоя кремния, изолятора из двуокиси кремния и пластин-электродов. При подаче на один из электродов положительного потенциала, под ним образуется зона обедненная основными носителями - дырками, т. к. они оттесняются электрическим полем от электрода вглубь подложки. Таким образом под данным электродом образуется потенциальная яма, т. е. энергетическая зона благоприятная для перемещения в нее неосновных носителей – электронов. В этой яме накапливается отрицательный заряд. Он может храниться в данной яме достаточно долго из-за отсутствия в ней дырок и, следовательно, причин для рекомбинации электронов.

В светочувствительных матрицах электродами являются пленки поликристаллического кремния, прозрачного в видимой области спектра.

Фотоны падающего на матрицу света попадают в кремниевую подложку, образуя в ней пару дырка-электрон. Дырки, как сказано выше смещаются вглубь подложки, а электроны накапливаются в потенциальной яме.

Накопившийся заряд пропорционален количеству фотонов падающих на элемент, т. е. интенсивности светового потока. Таким образом на матрице создается зарядовый рельеф, соответствующий оптическому изображению.

Перемещение зарядов в ПЗС-матрице.

В каждом ПЗС-элементе имеется несколько электродов, на которые подаются разные потенциалы.

При подаче на соседний электрод (см. рис. 3) потенциала, большего, чем на данном электроде, под ним образуется более глубокая потенциальная яма, в которую перемещается заряд из первой потенциальной ямы. Таким образом заряд может перемещаться из одной ПЗС-ячейки в другую. Показанный на рис.3 ПЗС-элемент называется трехфазным, бывают еще и 4-х фазные элементы.

Рис.4. Схема работы трехфазного прибора с зарядовой связью – сдвигового регистра.

Для преобразования зарядов в импульсы тока (фототока) используются последовательные регистры сдвига (см. рис.4). Такой регистр сдвига и является строкой ПЗС-элементов. Амплитуда импульсов тока пропорциональна величине передаваемого заряда, и пропорциональна,таким образом, падающему световому потоку. Последовательность импульсов тока, образующихся при считывании последовательности зарядов, затем подается на вход усилителя.

Линейки близко расположенных друг к другу ПЗС-элементов объединяются в ПЗС-матрицу . Работа такой матрицы основывается на создании и передаче локального заряда в потенциальных ямах, создаваемых электрическим полем.

Рис.5.

Заряды всех ПЗС-элементов регистра синхронно перемещаются в соседние ПЗС-элементы. Заряд, который находился в последней ячейке, поступает на выход из регистра, а затем подается на вход усилителя.

На вход последовательного регистра сдвига подаются заряды перпендикулярно расположенных регистров сдвига, которые в совокупности называются параллельным регистром сдвига. Параллельный и последовательный регистры сдвига и составляют ПЗС-матрицу (см. рис.4).

Перпендикулярные к последовательному регистру сдвиговые регистры носят название столбцов.

Перемещение зарядов параллельного регистра строго синхронизовано. Все заряды одной строки смещаются одновременно в соседнюю. Заряды последней строки попадают в последовательный регистр. Таким образом за один рабочий цикл строка зарядов из параллельного регистра попадает на вход последовательного, освобождая место для вновь образуемых зарядов.

Работа последовательного и параллельного регистров синхронизуется тактовым генератором. В состав матрицы цифрового фотоаппарата также входит микросхема, подающая потенциалы на электроды переноса регистров и управляющая их работой.

ЭОП такого типа носит название полнокадровой матрицы (full-frame CCD-matrix). Для его работы необходимо наличие светонепроницаемой крышки, которая сначала открывает ЭОП для экспонирования светом, затем, когда на него попало количество фотонов, необходимое для накопления достаточного заряда в элементах матрицы, закрывает его от света. Такая крышка является механическим затвором, как в пленочных фотоаппаратах. Отсутствие такого затвора приводит к тому, что при перемещении зарядов в сдвиговом регистре ячейки продолжают облучаться светом, добавляя к заряду каждого пиксела лишние электроны, не соответствующие световому потоку данной точки. Это приводит к «размазыванию» заряда, соответственно к искажению получаемого изображения.

Вендоры сейчас предлагают огромный выбор камер для видеонаблюдения. Модели отличаются не только общими для всех камер параметрами - фокусным расстоянием, углом обзора, светочувствительностью и т. д.,- но и различными фирменными "фишками", которыми каждый производитель стремится оснастить свои устройства.

Поэтому зачастую краткое описание характеристик камеры для видеонаблюдения представляет собой пугающий перечень непонятных терминов, к примеру: 1/2.8" 2.4MP CMOS, 25/30fps, OSD Menu, DWDR, ICR, AWB, AGC, BLC, 3DNR, Smart IR, IP67, 0.05 Lux и это еще далеко не все.

В предыдущей статье мы остановились на видеостандартах и классификации камер в зависимости от них . Сегодня мы разберем основные характеристики камер для видеонаблюдения и расшифровку обозначений специальных технологий, используемых для улучшения качества видеосигнала:

1. Фокусное расстояние и угол обзора
2. Апертура (число F) или светосила объектива
3. Регулировка диафрагмы (автодиафрагма)
4. Электронный затвор (AES, скорость затвора, выдержка)
5. Чувствительность (светочувствительность, минимальное освещение)
6. Классы защиты IK (Vandal-proof, антивандальные) и IP (от влаги и пыли)

Тип матрицы (CCD ПЗС, CMOS КМОП)

Существует 2 типа матриц камер видеонаблюдения: CCD (на русском - ПЗС) и CMOS (на русском - КМОП). Они отличаются как устройством, так и принципом действия.

CCD	CMOS
Последовательное считывание из всех ячеек матрицы	Произвольное считывание из ячеек матрицы, что уменьшает риск смиринга - появления вертикального размазывания точечных источников света (ламп, фонарей)
Низкий уровень шумов	Высокий уровень шума из-за так называемых темповых токов
Высокая динамическая чувствительность (больше подходят для съемки движущихся объектов)	Эффект "бегущего затвора" - при съемке быстро движущихся объектов могут возникать горизонтальные полосы, искажения картинки
Кристалл используется только для размещения светочувствительных элементов, остальные микросхемы нужно размещать отдельно, что увеличивает размеры и стоимость камеры	Все микросхемы можно расположить на одном кристалле, что делает производство камер с CMOS-матрицами простым и недорогим
Благодаря использованию площади матрицы только под светочувствительные элементы, возрастает эффективность ее использования - она приближается к 100%	Низкое энергопотребление (почти в 100 раз меньше, чем у ПЗС матриц)
Дорогое и сложное производство	Быстродействие

Долгое время считалось, что матрица CCD дает гораздо более качественное изображение, чем CMOS. Однако современные матрицы КМОП зачастую практически ничем не уступают ПЗС, особенно в том случае, если к системе видеонаблюдения нет слишком высоких требований.

Размер матрицы

Обозначает размер матрицы по диагонали в дюймах и пишется в виде дроби: 1/3", 1/2", 1/4" и т. д.

Стандартно считается, что чем больше размер матрицы, тем лучше: меньше шумов, четче картинка, больше угол обзора. Однако на самом деле лучшее качество изображения обеспечивает не размер матрицы, а размер ее отдельной ячейки или пикселя - чем он больше, тем лучше. Поэтому при выборе камеры для видеонаблюдения нужно рассматривать размер матрицы вместе с количеством пикселей.

Если матрицы с размерами 1/3" и 1/4" имеют одинаковое количество пикселей, то в этом случае матрица 1/3", естественно, будет давать лучшее изображение. А вот если на ней пикселей больше, то нужно брать в руки калькулятор и подсчитывать примерный размер пикселя.

К примеру, из приведенных ниже расчетов размера ячейки матрицы можно увидеть, что во многих случаях размер пикселя на матрице 1/4" оказывается большим, чем на матрице 1/3", а значит, видеоизображение с 1/4" , хотя она и меньше по размеру, будет лучше.

Размер матрицы	Количество пикселей (млн)	Размер ячейки (мкм)
1/6	0.8	2,30
1/3	3,1	2,35
1/3,4	2,2	2,30
1/3,6	2,1	2,40
1/3,4	2,23	2,45
1/4	1,55	2,50
1 / 4,7	1,07	2,50
1/4	1,33	2,70
1/4	1,2	2,80
1/6	0,54	2,84
1 / 3,6	1,33	3,00
1/3,8	1,02	3,30
1/4	0,8	3,50
1/4	0,45	4,60

Фокусное расстояние и угол обзора

Эти параметры имеют большое значение при выборе камеры для видеонаблюдения, и они тесно связаны между собой. Фактически, фокусное расстояние объектива (часто обозначается f)- это расстояние между линзой и матрицей.

На практике же фокусное расстояние определяет угол и дальность обзора камеры:

• чем меньше фокусное расстояние, тем шире угол обзора и тем меньше деталей можно рассмотреть на объектах, расположенных вдали;
• чем больше фокусное расстояние, тем уже угол обзора видеокамеры и тем детальнее изображение удаленных объектов.

Если вам необходим общий обзор какой-то площади, и вы хотите использовать для этого как можно меньше камер - покупайте камеру с небольшим фокусным расстоянием и, соответственно, широким углом обзора.

А вот на тех участках, где требуется детальное наблюдение за сравнительно небольшой площадью, лучше поставить камеру с увеличенным фокусным расстоянием, направив ее на объект наблюдения. Это часто используется на кассах супермаркетов и банков, где нужно видеть номинал купюр и другие подробности расчетов, а также на въезде на автостоянки и прочие площадки, где необходимо различать автомобильный номер на большом расстоянии.

Самое распространенное фокусное расстояние - 3,6 мм. Оно примерно соответствует углу обзора человеческого глаза. Камеры с таким фокусным расстоянием используются для видеонаблюдения в небольших помещениях.

В представленной ниже таблице - информация и взаимосвязи фокусного расстояния, угла обзора, дистанции распознавания и т. д. для наиболее распространенных фокусов. Цифры примерные, так как зависят не только от фокусного расстояния, но и других параметров оптики камеры.

В зависимости от ширины угла обзора камеры для видеонаблюдения принято делить на:

• обычные (угол обзора 30°-70°);
• широкоугольные (угол обзора примерно от 70°);
• длиннофокусные (угол обзора менее 30°).

Буквой F, только обычно заглавной, обозначается также светосила объектива - поэтому при чтении характеристик обращайте внимание - в каком контексте употребляется параметр.

Тип объектива

Фиксированный (монофокальный) объектив - самый простой и недорогой. Фокусное расстояние в нем зафиксировано, и его нельзя поменять.

В варифокальных (вариофокальных) объективах можно менять фокусное расстояние. Его настройка производится вручную, обычно один раз, когда камера устанавливается на место съемки, а в дальнейшем - по необходимости.

Трансфакторные или зум-объективы также предоставляют возможность менять фокусное расстояние, но удаленно, в любой момент времени. Изменение фокусного расстояния производится с помощью электропривода, поэтому их также называют моторизированными объективами.

"Рыбий глаз" (fisheye, фишай) или панорамный объектив позволяет установить всего одну камеру и достичь при этом 360° обзора.

Конечно, в результате получаемое изображение имеет эффект "пузыря" - прямые линии искривлены, однако в большинстве случаев камеры с такими объективами позволяют разделять одно общее панорамное изображение на несколько отдельных, с корректировкой под привычное человеческому глазу восприятие.

Pinhole-объективы позволяют вести скрытое видеонаблюдение, благодаря своему миниатюрному размеру. Фактически, пинхол-камера не имеет объектива, а лишь миниатюрное отверстие вместо него. В Украине использование скрытого видеонаблюдения серьезно ограничено, как и сбыт устройств для него.

Это наиболее распространенные типы объектива. Но если вдаваться более глубоко, объективы разделяются также по другим параметрам:

Апертура (число F) или светосила объектива

Определяет способность камеры снимать качественную картинку в условиях плохой освещенности. Чем больше число F, тем менее открыта диафрагма и тем большая освещенность требуется камере. Чем меньше апертура, тем больше открыта диафрагма, а видеокамера может давать четкое изображение даже при плохом освещении.

Буквой f (обычно строчной) обозначается также фокусное расстояние, поэтому при чтении характеристик обращайте внимание - в каком контексте употребляется параметр. К примеру, на картинке выше апертура обозначена маленькой f.

Крепление объектива

Для крепления объектива к видеокамере существует 3 вида креплений: C, CS, M12.

• Крепление C сейчас используется редко. Объективы C можно установить на камеру с креплением CS при помощи специального кольца.
• Крепление CS - наиболее распространенный тип. Объективы CS несовместимы с камерами C.
• Крепление M12 используется для объективов небольшого размера.

Регулировка диафрагмы (автодиафрагма), АРД, ARD

Диафрагма отвечает за поступление света на матрицу: при усиленном потоке света она сужается, препятствуя таким образом засвечиванию картинки, а при недостаточном освещении, наоборот, раскрывается, чтобы на матрицу попадало больше света.

Различают две большие группы камер: с фиксированной диафрагмой (сюда же можно отнести камеры вообще без нее) и с регулируемой .

Регулировка диафрагмы в различных моделях камер для видеонаблюдения может осуществляться:

• Вручную.
• Автоматически видеокамерой с помощью постоянного тока, на основании количества света, попадающего на матрицу. Такая автоматическая регулировка диафрагмы (АРД) обозначается как DD (Direct Drive) или DD/DC .
• Автоматически специальным модулем, встроенным в объектив и отслеживающим световой поток, проходящий через относительное отверстие. Такой способ АРД в спецификациях видеокамер обозначается как VD (Video Drive) . Он эффективен даже при попадании в объектив прямых солнечных лучей, но камеры наблюдения с ним дороже.

Электронный затвор (AES, скорость затвора, выдержка, shutter)

У разных производителей этот параметр может обозначаться как автоматический электронный затвор, выдержка или скорость затвора, но по сути он обозначает одно и то же - время, в течение которого свет экспонируется на матрицу. Выражается он обычно в виде 1/50-1/100000s.

Действие электронного затвора чем-то схоже с автоматической регулировкой диафрагмы - он регулирует светочувствительность матрицы, чтобы подстроить ее под уровень освещенности помещения. На рисунке ниже можно увидеть качество изображения в условиях недостаточной освещенности при разной скорости затвора (на рисунке ручная настройка, в то время как AES делает это автоматически).

В отличие от АРД подстройка происходит не путем регулировки светового потока, попадающего на матрицу, а путем регулировки выдержки, длительности накопления электрического заряда на матрице.

Однако возможности электронного затвора гораздо слабее, чем автоматической регулировки диафрагмы, поэтому на открытых пространствах, где уровень освещения изменяется от сумерек до яркого солнечного света, лучше использовать камеры с АРД. Видеокамеры с электронным затвором оптимальны для помещений, где уровень освещения в течение времени меняется незначительно.

Характеристики электронного затвора мало чем отличаются у различных моделей. Полезной фичей является возможность ручной регулировки скорости затвора (выдержки), так как в условиях плохой освещенности автоматически выставляются низкие значения, а это приводит к смазанности изображения движущихся объектов.

Sens-UP (или DSS)

Это функция накопления заряда матрицы в зависимости от уровня освещенности, т. е. увеличения ее чувствительности в ущерб скорости. Необходима для съемки качественной картинки в условиях плохой освещенности, когда отслеживание скоростных событий не критично (на объекте наблюдения нет быстро движущихся объектов).

Она тесно связана с описанной выше скоростью затвора (выдержкой). Но если скорость затвора выражается во временных единицах, то Sens-UP - в коэффициенте увеличения выдержки (xN): время накопления заряда (выдержка) увеличивается в N раз.

Разрешение

Тему разрешений камер видеонаблюдения мы немного затронули в прошлой статье . Разрешение камеры - это, фактически, размер получаемой картинки. Он измеряется либо в ТВЛ (телевизионных линиях), либо в пикселях. Чем больше разрешение, тем больше деталей вы сможете рассмотреть на видео.

Разрешение видеокамеры в ТВЛ - это количество вертикальных линий (переходов яркости), размещенных на картинке по горизонтали. Он считается более точным, поскольку дает представление именно о размере картинки на выходе. Тогда как разрешение в мегапикселях, указываемое в документации производителя, может вводить покупателя в заблуждение - оно часто относится не к размеру итоговой картинки, а к числу пикселей на матрице. В этом случае нужно обращать внимание на такой параметр, как "Эффективное количество пикселей"

Разрешение в пикселях - это размер картинки по горизонтали и вертикали (если он указывается в виде 1280×960) или общее количество пикселей на картинке (если он указывается как 1 МП (мегапиксель), 2 Мп и т. д.). Собственно, разрешение в мегапикселях получить очень просто: нужно умножить количество пикселей по горизонтали (1280) на количество по вертикали (960) и разделить на 1 000 000. Итого 1280×960 = 1,23 МП.

Как пересчитать ТВЛ в пиксели и наоборот? Точной формулы пересчета нет. Для определения разрешения видео в ТВЛ нужно использовать специальные тестовые таблицы для видеокамер. Для примерного представления соотношения можно воспользоваться таблицей:

Эффективные пиксели

Как мы уже сказали выше, часто размер в мегапикселях, указываемый в характеристиках видеокамер, не дает точного представления о разрешении получаемого изображения. Производитель указывает количество пикселей на матрице (сенсоре) камеры, но далеко не все из них участвуют в создании картинки.

Поэтому был введен параметр "Количество (число) эффективных пикселей", который как раз и показывает, сколько пикселей формируют итоговое изображение. Чаще всего он соответствует реальному разрешению получаемой картинки, хотя бывают и исключения.

ИК (инфракрасная) подсветка, IR

Позволяет проводить съемку в ночное время. Возможности матрицы (сенсора) камеры видеонаблюдения гораздо выше, чем человеческого глаза - к примеру, камера может "видеть" в инфракрасном излучении. Это свойство стали использовать для съемок в ночное время и в неосвещенных/слабоосвещенных помещениях. При достижении определенного минимума освещения видеокамера переходит в режим съемки в инфракрасном диапазоне и включает ИК-подсветку (IR).

Светодиоды IR встраиваются в камеру таким образом, чтобы свет от них не попадал в объектив камеры, а освещал угол ее обзора.

Изображение, полученное в условиях слабого освещения с помощью инфракрасной подсветки, всегда черно-белое. Цветные камеры, которые поддерживают ночную съемку, также переходят в черно-белый режим.

Значения ИК-подсветки в видеокамерах обычно даются в метрах - т. е. на сколько метров от камеры подсветка позволяет получить четкое изображение. IR-подсветку с большой дальностью называют ИК-прожектором.

Что такое Smart ИК, Smart IR?

Умная ИК-подсветка (Smart ИК) позволяет увеличивать или уменьшать мощность инфракрасного излучения в зависимости от дистанции до объекта. Это делается для того, чтобы объекты, оказавшиеся близко к камере, не были засвечены на видео.

ИК фильтр (ICR), режим день/ночь

Использование инфракрасной подсветки для съемок в ночное время имеет одну особенность: матрица таких камер выпускается с повышенной чувствительностью к инфракрасному диапазону. Это создает проблему для съемок в дневное время, так как матрица регистрирует инфракрасный спектр и днем, что нарушает нормальную цветность получаемого изображения.

Поэтому такие камеры работают в двух режимах - день и ночь. Днем матрицу закрывает механический инфракрасный фильтр (ICR), который отсекает инфракрасное излучение. Ночью фильтр сдвигается, позволяя лучам ИК-спектра беспрепятственно попадать на матрицу.

Иногда переключение режима день/ночь реализуется программно, однако такое решение дает менее качественные изображения.

Фильтр ICR может устанавливаться и в камерах без инфракрасной подсветки - для отсечения инфракрасного спектра в дневное время и улучшения цветопередачи видео.

Если в камере нет фильтра IGR, потому что она изначально не была предназначена для съемок в ночное время, ей нельзя добавить функцию ночной съемки, просто докупив отдельный модуль с ИК-подсветкой. В этом случае цветность дневного видео будет существенно искажаться.

Чувствительность (светочувствительность, минимальное освещение)

В отличие от фотокамер, где светочувствительность выражается параметром ISO, светочувствительность камер видеонаблюдения чаще всего выражается в люксах (Lux) и означает минимальное освещение, при котором камера способна давать видеоизображение хорошего качества - четкое и без шумов. Чем ниже значение этого параметра, тем выше чувствительность.

Камеры для видеонаблюдения подбираются в соответствии с теми условиями, в которых их планируется эксплуатировать: к примеру, если минимальная чувствительность камеры составляет 1 люкс, то четкого изображения в ночное время без дополнительной инфракрасной подсветки с нее получить не удастся.

Условия	Уровень освещенности
Естественное освещение на улице в безоблачный солнечный день	свыше 100 000 люкс
Естественное освещение на улице в солнечный день с легкими облаками	70 000 люкс
Естественное освещение на улице в пасмурную погоду	20 000 люкс
Магазины, супермаркеты:	750-1500 люкс
Офис или магазин:	50-500 люкс
Холлы гостиниц:	100-200 люкс
Стоянки автотранспорта, товарные склады	75-30 люкс
Сумерки	4 люкс
Хорошо освещенная автомагистраль ночью	10 люкс
Места зрителей в театре:	3-5 люкс
Больница в ночное время, глубокие сумерки	1 люкс
Полнолуние	0,1 - 0,3 люкс
Лунная ночь (четверть Луны)	0,05 люкс
Ясная безлунная ночь	0,001 люкс
Облачная безлунная ночь	0,0001 люкс

Соотношение сигнал/ шум (S/ N) определяет качество видеосигнала. Шумы на видеоизображении появляются в результате плохого освещения и выглядят как цветной или черно-белый снег или зернистость.

Параметр измеряется в децибелах. На картинке ниже довольно неплохое качество изображения показано уже при 30 Дб, но в современных камерах для получения качественного видео S/N должно быть не ниже 40 Дб.

Подавление шумов DNR (3D-DNR, 2D-DNR)

Естественно, что проблема наличия шумов в видео не осталась без внимания производителей. На данный момент существуют две технологии подавления шумов на картинке и соответствующего улучшения изображения:

• 2-DNR. Более старая и менее совершенная технология. В основном, убираются шумы только ближнего плана, кроме того, иногда изображение из-за чистки немного смазывается.
• 3-DNR. Новейшая технология, которая работает по сложному алгоритму и убирает не только ближние шумы, но и снег и зернистость на дальнем фоне.

Частота кадров, fps (скорость потока)

Частота кадров влияет на плавность видеоизображения - чем она выше, тем лучше. Для достижения плавной картинки необходима частота не менее 16-17 кадров в секунду. Стандарты PAL и SECAM поддерживают частоту кадров на уровне 25 к/с, а стандарт NTSC - 30 к/с. У профессиональных камер частота кадров может доходить до 120 к/с и выше.

Однако нужно учитывать, что чем выше частота кадров - тем больше места потребуется для хранения видео и тем больше будет загружен канал передачи.

Компенсация засветки (HLC, BLC, WDR, DWDR)

Распространенными проблемами видеонаблюдения являются:

• отдельные яркие объекты, попадающие в кадр (фары, лампы, фонари), которые засвечивают часть изображения, и из-за которых невозможно рассмотреть важные детали;
• слишком яркое освещение на заднем плане (солнечная улица за дверями помещения или за окном и тому подобное), на фоне которого ближние объекты отображаются слишком темными.

Для их решения существует несколько функций (технологий), применяемых в камерах наблюдения.

HLC - компенсация яркой засветки. Сравните:

BLC - компенсация задней засветки. Реализуется путем увеличения экспозиции всего изображения, в результате чего объекты на переднем плане становятся светлее, однако задний фон получается слишком светлым, на нем невозможно рассмотреть детали.

WDR (иногда его называют также HDR) - широкий динамический диапазон. Также используется для компенсации задней засветки, но более эффективно, чем BLC. При использовании WDR все объекты на видео имеют примерно одинаковую яркость и четкость, что позволяет в деталях рассмотреть не только передний план, но и задний. Достигается это благодаря тому, что камера делает снимки с разной экспозицией, и потом совмещает их для получения кадра с оптимальной яркостью всех объектов.

D-WDR - программная реализация широкого динамического диапазона , которая несколько хуже, чем полноценный WDR.

Классы защиты IK (Vandal-proof, антивандальные) и IP (от влаги и пыли)

Этот параметр важен, если вы выбираете камеру для наружного видеонаблюдения или в помещение с высокой влажностью, пыльностью и проч.

Классы IP - это защита от попадания внутрь посторонних предметов различного диаметра, в том числе пылевых частиц, а также защита от влаги. Классы IK - это антивандальная защита, т. е. от механического воздействия.

Самыми распространенными среди наружных камер видеонаблюдения классами защиты являются IP66, IP67 и IK10.

• Класс защиты IP66 : камера полностью пыленепроницаема и защищена от сильных водяных струй (или морских волн). Внутрь вода попадает в незначительных количествах и не нарушает работу видеокамеры.
• Класс защиты IP67 : камера полностью пыленепроницаема и может выдержать кратковременное полное погружение под воду или долго находиться под снегом.
• Антивандальный класс защиты IK10 : корпус камеры выдержит попадание 5 кг груза с 40 см высоты (энергия удара 20 Дж).

Скрытые зоны (Privacy Mask)

Иногда возникает необходимость скрыть от наблюдения и записи некоторые участки, попадающие в поле зрения камеры. Чаще всего это связано с охраной неприкосновенности частной жизни. Некоторые модели камер позволяют настроить параметры нескольких таких зон, закрыв определенную часть или части изображения.

К примеру, на рисунке ниже на изображении с камеры скрыты окна соседнего дома.

Другие функции камер видеонаблюдения (DIS, AGC, AWB и др.)

OSD меню - возможность ручной настройки множества параметров камеры: экспозиции, яркости, фокусного расстояния (если есть такая опция) и т. д.

- съемка в условиях плохой освещенности без инфракрасной подсветки.

DIS - функция стабилизации изображения с камеры при съемке в условиях вибрации или движения

EXIR Technology - технология инфракрасной подсветки, разработанная Hikvision. Благодаря ей достигается большая эффективность подсветки: большая дальность при меньшем энергопотреблении, рассеивании и т. д.

AWB - автоматическая регулировка баланса белого цвета в изображении, с тем, чтобы цветопередача была как можно ближе к естественной, видимой человеческим глазом. Особенно актуальна для помещений с искусственным освещением и различными источниками света.

AGC (АРУ) - автоматическая регулировка усиления. Применяется для того, чтобы выходной видеопоток с камер всегда был стабильным, независимо от силы входного видеопотока. Чаще всего усиление видеосигнала требуется в условиях слабой освещенности, а уменьшение - наоборот, при слишком сильном освещении.

Детектор движения - благодаря этой функции камера может включаться и вести запись только при возникновении движения на объекте наблюдения, а также передавать сигнал тревоги при срабатывании детектора. Это помогает сэкономить место для хранения видео на видеорегистраторе, разгрузить канал передачи видеопотока, и организовать оповещение персонала о произошедшем нарушении.

Тревожный вход камеры - это возможность включить камеру, начать запись видео при наступлении какого-либо события: срабатывания подключенного датчика движения или другого подключенного к ней датчика.

Тревожный выход позволяет запустить реакцию на зафиксированное камерой тревожное событие, например, включить сирену, отправить оповещение по почте или SMS и т. д.

Не нашли характеристику, которую искали?

Мы постарались собрать все часто встречаемые характеристики камер для видеонаблюдения. Если вы не нашли здесь пояснение какого-то непонятного для вас параметра - напишите в комментариях, мы постараемся добавить эту информацию в статью.

сайт Общие сведения о ПЗС матрицах .

В настоящее время в качестве светочувствительного устройства в большинстве систем ввода изображений используются ПЗС (прибор с зарядовой связью, английский эквивалент CCD) матрицы.

Принцип работы ПЗС матрицы следующий: на основе кремния создается матрица светочувствительных элементов (секция накопления). Каждый светочувствительный элемент имеет свойство накапливать заряды, пропорционально числу попавших на него фотонов. Таким образом за некоторое время (время экспозиции) на секции накопления получается двумерная матрица зарядов, пропорциональных яркости исходного изображения. Накопленные заряды первоначально переносятся в секцию хранения, а далее строка за строкой и пиксел за пикселом на выход матрицы.

Размер секции хранения по отношению к секции накопления бывает разный:

• на кадр (матрицы с кадровым переносом для прогрессивной развертки);
• на полукадр (матрицы с кадровым переносом для черезстрочной развертки);

Существуют также матрицы, в которых отсутствует секция хранения, и тогда строчный перенос осуществляется прямо по секции накопления. Очевидно, что для работы таких матриц требуется оптический затвор.

Качество современных ПЗС матриц таково, что в процессе переноса заряд практически не изменяется.

Не смотря на видимое разнообразие телевизионных камер, ПЗС матрицы, используемые в них, практически одни и теже, поскольку массовое и крупносерийное производство ПЗС матриц осуществляется всего несколькими фирмами. Это SONY, Panasonic, Samsung, Philips, Hitachi Kodak.

Основными параметрами, ПЗС матриц являются:

• размерность в пикселях;
• физический размер в дюймах (2/3, 1/2, 1/3 и т.д.). При этом сами цифры не определяют точный размер чувствительной области, а, скорее, определяют класс прибора;
• чувствительность.

Разрешающая способность ПЗС камер .

Разрешающая способность ПЗС камер в основном определяется размерностью ПЗС матрицы в пикселях и качеством обьектива. В какой-то степени на это может влиять электроника камеры (если она плохо сделана это может ухудшить разрешение, но откровенно плохо сейчас делают редко).

Здесь важно сделать одно замечание. В некоторых случаях для улучшения видимого разрешения в камерах устанавливаются высокочастотные пространственные фильтры. В этом случае изображение объекта, полученное с камеры меньшей размерности, может выглядеть даже более резким, чем изображение этого же объекта, полученное объктивно лучшей камерой. Конечно, это приемлемо, в том случае когда камера используется в системах визуального наблюдения, но совершенно не подходит для построения измерительных систем.

Разрешающая способность и формат ПЗС матриц .

В настоящее время различными компаниями выпускается ПЗС матрицы, охватывающие широчайший диапазон размерностей от нескольких сотен до нескольких тысяч. Так сообщалось о матрице с размерностью 10000х10000, причем в этом сообщении отмечалась не столько проблема стоимости этой матрицы, сколько проблемы хранения, обработки и передачи полученных изображений. Как нам известно, сейчас более или менее широко применяются матрицы с размерностью до 2000х2000.

К наиболее широко, точнее массово применяемым ПЗС матрицам, безусловно следует отнести матрицы с разрешением ориентированным на телевизионный стандарт. Это матрицы, в основном, двух форматов:

• 512*576;
• 768*576.

Матрицы 512*576 обычно используются в простых и дешевых системах видеонаблюдения.

Матрицы 768*576 (иногда чуть больше, иногда чуть меньше) позволяют получить максимальное разрешение для стандартного телевизионного сигнала. При этом, в отличии от матриц формата 512*576, они имеют близкую к квадрату сетку расположения светочувствительных элементов, а, следовательно, равную разрешающую способность по горизонтали и вертикали.

Часто фирмы-изготовители телекамер указывают разрешающую способность в телевизионных линиях. Это означает, что камера позволяет разглядеть N/2 темных вертикальных штрихов на светлом фоне, уложенных во вписанный в поле изображения квадрат, где N - заявленное число телевизионных линий. Применительно к стандартной телевизионной таблице это предполагает следующее: подбирая растояние и фокусируя изображение таблицы надо добиться того, чтобы верхний и нижний край изображения таблицы на мониторе совпал с внешним контуром таблицы, отмечаемым вершинами черных и белых призм; далее, после окончательной подфокусировки, считывается число в том месте вертикального клина, где вертикальные штрихи в первый раз перестают разрешаться. Последнее замечание очень важно т.к. и на изображении тестовых полей таблицы, имеющих 600 и более штрихов, часто видны перемежающиеся полосы, которые, на самом деле, являются муаром, образованным биением пространственных частот штрихов таблицы и сетки чувствительных элементов ПЗС матрицы. Такой эффект особенно ярко выражен в камерах с высокочастотными пространственными фильтрами (см. выше)!

Хочется заметить, что при прочих равных условиях (в основном на это может повлиять обьектив) разрешающая способность черно-белых камер однозначно определяется размерностью ПЗС матрицы. Так камера формата 768*576 будет иметь разрешающую способность 576 телевизионных линий, хотя в одних проспектах можно найти величину 550, а в других 600.

Обьектив.

Физический размер ПЗС ячеек является основным параметром, определящим требование к разрешающей способности обьектива. Другим таким параметром может явиться требование по обеспечению работы матрицы в условии световой перегрузки, которое будет рассмотрено ниже.

Для 1/2 дюймовой матрицы SONY ICX039 размер пикселя составляет 8.6мкм*8.3мкм. Следовательно обьектив должен иметь разрешение лучше чем:

1/8.3*10e-3= 120 линий (60 пар линий на миллиметр).

Для обьективов, сделанных под 1/3 дюймовые матрицы, это значение должно быть еще выше, хотя это, как ни странно, не отражается на стоимости и таком параметре как светосила, поскольку эти объективы делают с учетом необходимости формирования изображения на меньшем светочувствительном поле матрицы. Отсюда следует и то, что объективы для матриц меньшего размера не подходят к большим матрицам из-за существенно ухудшающихся характеристиках на краях больших матриц. В тоже время объективы для больших матриц могут ограничить разрешение изображений, получаемых с меньших матриц.

К сожалению, при всем современном изобилии обьективов для телекамер, информацию по их разрешающей способности получить очень тяжело.

Вообще, мы не часто занимаемся подбором объективов, поскольку почти все наши Заказчики устанавливают видеосистемы на уже имеющуюся оптику: микроскопы, телескопы и т.д., поэтому наши сведения о рынке объективов носят характер заметок. Можно только сказать, что разрешающая способность простых и дешевых обьективов находится в диапазоне 50-60 пар линий на мм, что вообще- то недостаточно.

С другой стороны у нас есть информация, что специальные объективы производства Zeiss с разрешением 100-120 пар линий на мм стоят более 1000$.

Так, что при покупке объектива необходимо провести предварительное тестирование. Надо сказать, что большинство Московских продавцов дают объективы на тестирование. Здесь ещё раз уместно вспомнить об эффекте муара, наличие которого, как отмечалось выше, может ввести в заблуждение относительно разрешающей способности матрицы. Так вот, наличие муара на изображении участков таблицы со штрихами выше 600 телевизионных линий в отношении объктива свидетельствует о некотором запасе разрешающей способности последнего, что, конечно, не помешает.

Еще одно, может быть, важное замечание для тех, кого интересуют геометрические измерения. Все объективы в той или иной степени имеют дисторсию (подушкообразное искажение геометрии изображения), причем чем короткофокуснее объектив, тем эти искажения, как правило, больше. По нашему представлению приемлимую дисторсиии для 1/3" и 1/2" камер имеют объективы с фокусными расстояниями больше 8-12 мм. Хотя уровень "приемлимости", конечно, зависит от задач, которые должна решать телекамера.

Разрешающая способность контроллеров ввода изображения

Под разрешающей способность контроллеров ввода изображений следует понимать частоту преобразований аналогово-цифрового преобразователя (АЦП) контроллера, данные которого затем записываются в память контроллера. Очевидно, что есть разумный предел повышения частоты оцифровки. Для устройств, имеющих непрерывную структуру фоточувствительного слоя, например, видиконов, оптимальная частота оцифровки равна удвоенной верхней частоте полезного сигнала видикона.

В отличии от таких светоприемников ПЗС матрицы имеют дискретную топологию, поэтому оптимальная частота оцифровки для них определяется как частота сдвига выходного регистра матрицы. При этом важно, что бы АЦП контроллера работал синхронно с выходным регистром ПЗС матрицы. Только в этом случае может быть достигнуто наилучшее качество преобразования как с точки зрения обеспечения "жесткой" геометрии получаемых изображений так и с точки зрения минимизации шумов от тактовых импульсов и переходных процессов.

Чувствительность ПЗС телекамер

Начиная с 1994 года мы используем в своих устройствах кард-камеры фирмы SONY на основе ПЗС матрицы ICX039. В описании SONY на это устройство указана чувствительность 0.25 лк на объекте при светосиле обьектива 1.4. Уже несколько раз, мы встречали камеры с похожими параметрами (размер 1/2 дюйма, разрешение 752*576) и с декларируемой чувствительностью в 10 а то и в 100 раз большей чем у "нашей" SONY.

Мы несколько раз проверяли эти цифры. В большинстве случаях в камерах разных фирм мы обнаруживали туже самую ПЗС матрицу ICX039. При этом все микросхемы "обвязки" были тоже SONY-вские. Да и сравнительное тестирование показало почти полную идентичность всех этих камер. Так в чем вопрос?

А весь вопрос в том, при каком соотношении сигнал/шум (с/ш) определяется чувствительность. В нашем случае компания SONY добросовестно показала чувствительность при с/ш=46 дб, а другие фирмы либо не указали это, либо указали так, что непонятно при каких условиях производились эти измерения.

Это, вообще, общий бич большинства фирм-изготовителей телекамер - не указывать условия проведения замеров параметров телекамер.

Дело в том, что при уменьшении требования к соотношению с/ш чувствительность камеры возрастает обратно пропорционально квадрату требуемого отношения с/ш:

где:
I - чувствительность;
K - коэффициент пересчета;
с/ш - отношение с/ш в линейных единицах,

поэтому у многих фирм появляется соблазн указывать чувствительность камер при заниженном отношении с/ш.

Можно сказать, что способность матриц лучше или хуже "видеть" определяется количеством зарядов, преобразованных из падающих на её поверхность фотонов и качеством доставки этих зарядов на выход. Количество накопленных зарядов зависит от площади светочувствительного элемента и квантовой эффективности ПЗС матрицы, а качество траспортировки определяется множеством факторов, которые часто сводят к одному - шуму считывания. Шум считывания для современных матриц составляет величину порядка 10-30 электронов и даже менее!

Площади элементов ПЗС матриц различны, но типовое значение для 1/2 дюймовых матриц для телекамер - 8.5мкм*8.5мкм. Увеличение размеров элементов ведет к увеличению размером самих матриц, что повышает их стоимость не столько за счет собственно увеличения цены производства, сколько за счет того, что серийность таких устройств на несколько порядков меньше. Кроме того на площадь светочувствительной зоны влияет топология матрицы в той степени сколько процентов к общей поверхности кристалла занимает чувствительная площадка (фактор заполнения). В некоторых специальных матрицах фактор заполнения заявляется 100%.

Квантовая эффективность (на сколько в среднем изменяется заряд чувствительной ячейки в электронах при падении на её поверхность одного фотона) у современных матриц равна 0.4-0.6 (у отдельных матриц без антиблюминга она достигает 0.85).

Таким образом видно, что чувствительность ПЗС камер, отнесенная к определенному значению с/ш, вплотную подошла к физическому пределу. По нашему заключению типичные значения чувствительности камер общего применения при с/ш=46 лежат в диапазоне 0.15-0.25 лк освещенности на обьекте при светосиле обьектива 1.4.

В связи с этим мы не рекомендуем слепо доверять цифрам чувствительности, указанным в описаниях телекамер, тем более, когда не приведены условия определения этого параметра и, если вы видите в паспорте камеры ценой до 500 $ чувствительность 0.01-0.001 лк в телевизионном режиме, то перед вами образец, мягко говоря, некорректной информации.

О способах повышения чувствительности ПЗС камер

Что же делать, если вам надо получить изображение очень слабого объекта, например, удаленной галактики?

Один из путей решения - накопление изображения во времени. Реализация этого способа позволяет существенно увеличить чувствительность ПЗС. Разумеется этот метод может быть применен для неподвижных обьектов наблюдения или в том случае, когда движение может быть компенсировано, как это делается в астрономии.

Рис1 Планетарная туманность М57.

Телескоп: 60 см, экспозиция - 20 сек., темпеpатуpа во вpемя экспозиции - 20 С.
В центре туманности звездный объект 15 звездной величены.
Изобpажение получено В. Амиpханяном в САО РАH.

Можно утверждать с достаточной точностью, что чувствительность ПЗС камер прямо пропорциональна времени экспозиции.

Например, чувствительность при выдержке 1 сек по отношению к исходной 1/50с увеличится в 50 раз т.е. будет лучше - 0.005 лкс.

Конечно на этом пути есть проблемы, и это, прежде всего, темновой ток матриц, который приносит заряды, накапливаемые одновременно с полезным сигналом. Темновой ток определяется во-первых, технологией изготовления кристалла, во-вторых, уровнем технологии и, конечно, в очень большой степени рабочей температурой самой матрицы.

Обычно для достижения больших времен накопления, порядка минут или десятков минут, матрицы охлаждают до минус 20-40 град. С. Сама по себе задача охлаждения матриц до таких температур решена, но сказать, что это сделать просто нельзя, поскольку всегда есть конструктивные и эксплуатационные проблемы, связанные с запотеванием защитных стекол и сброса тепла с горячего спая термоэлектрического холодильника.

В тоже время технологический прогресс производства ПЗС матриц коснулся и такого параметра, как темновой ток. Здесь достижения весьма значительны и темновой ток некоторых хороших современных матриц очень невелик. По нашему опыту камеры без охлаждения позволяют при комнатной температуре делать экспозиции в пределах десятков секунд, а при компенсации темнового фона и до нескольких минут. Для примера здесь приведена фотография планетарной туманности М57, полученная видеоситемой VS-a-tandem-56/2 без охлаждения с экспозицией 20с.

Второй способ увеличения чувствительности это применение электронно-оптических преобразователей (ЭОП). ЭОПы - это устройства которые усиливают световой поток. Современные ЭОПы могут иметь очень большие величины усиления, однако, не вдаваясь в подробности, можно сказать, что применение ЭОПов может улучшить лишь пороговую чувствительность камеры, а посему его усиление не следует делать слишком большим.

Спектральная чувствительность ПЗС камер

Рис.2 Спектральные характеристики различных матриц

Для некоторых областей применения, важным фактором является спектральная чувствительности ПЗС матриц. Поскольку все ПЗС изготавливаются на основе кремния, то в "голом" виде спектральная чувствительность ПЗС соответствует этому параметру у кремния (см. рис. 2).

Как можно заметить, при всем разнообразии характеристик ПЗС матрицы обладают максимумом чувствительности в красном и ближнем инфракрасном (ИК) диапазоне и совершенно ничего не видят в сине-фиолетовой части спектра. Чувствительность ПЗС в ближнем ИК используется в системах скрытного наблюдения с подсветкой ИК источниками света, а таже при измерении тепловых полей высокотемпературных объектов.

Рис. 3 Типичная спектральная характеристика черно-белых матриц SONY.

Фирма SONY все свои черно-белые матрицы выпускает со следующей спектральной характеристикой (см рис. 3). Как видно их этого рисунка чувствительность ПЗС в ближнем ИК значительно уменьшена, но зато матрица стала воспринимать синюю область спектра.

Для различных специальных целей разрабатываются матрицы чувствительные в ультрафиолетовом и даже рентгеновском диапазоне. Обычно эти устройства уникальны и их цена довально высока.

О прогрессивной и черезстрочной развертке

Стандартный телевизионный сигнал, разрабатывался для системы вещательного телевидения, и имеет с точки зрения современных систем ввода и обработки изображения один большой недостаток. Хотя в телесигнале содержится 625 строк (из них около 576 с видеоинформацией), показываются последовательно 2 полукадра состоящие из четных строк (четный полукадр) и нечетных строк (нечетный полукадр). Это приводит к тому, что если вводится движущееся изображение, то при анализе нельзя использовать разрешение по Y более чем число строк в одном полукадре (288). Кроме этого в современных системах, когда изображение визуализируется на компьютерном мониторе (который имеет прогрессивную развертку), изображение, введенное с черезстрочной телекамеры при движении обьекта наблюдения, вызывает неприятный визуальный эффект раздвоения.

Все методы борьбы с этим недостатком приводят к ухудшению разрешения по вертикали. Единственный способ преодолеть этот недостаток и добиться разрешения, соответствующего разрешению ПЗС матрицы - перейти на прогресивную развертку в ПЗС. Фирмы-изготовители ПЗС выпускают такие матрицы, но из-за малой серийности цена подобных матриц и камер значительно выше чем у обычных. Например цена матрицы SONY с прогрессивной разверткой ICX074 в 3 раза выше чем ICX039 (черезстрочная развертка).

Другие параметры камер

К этим другим можно отнести такой параметр как "блюминг" т.е. расплывание заряда по поверхности матрицы при пересветке отдельных ее элементов. На практике такой случай может встретиться, например, при наблюдении объектов с бликами. Это довольно неприятный эффект ПЗС матриц, поскольку несколько ярких точек могут исказить все изображение. По-счастию, многие современные матрицы содержат антиблюминговые устройсва. Так в описаниях некоторых последних матриц SONY мы нашли 2000, характеризующую допустимую световую перегрузку отдельных ячеек, не приводящую еще к растеканию зарядов. Это достаточно высокое значение, тем более, что добиться этого результата можно, как показал наш опыт, только при специальной подстройке драйверов, управляющих непосредственно матрицей и канала предварительного усиления видеосигнала. Кроме того свой вклад в "растекание" ярких точек вносит и объектив, поскольку при таких больших световых перегрузках даже малое рассеяние за пределы основного пятна дает заметную световую подставку для соседних элементов.

Здесь также необходимо отметить и то, что по некоторым данным, которые мы сами не проверяли, матрицы с антиблюмингом имеют в 2 раза более низкую квантовую эффективность, чем матрици без антиблюминга. В связи с этим, в системах, требующих очень высокой чувствительности, возможно имеет смысл применять матрицы без антиблюминга (обычно это специальные задачи типа астрономических).

О цветных телекамерах

Материалы этого раздела несколько выходят за установленные нами же рамки рассмотрения измерительных систем, тем не менее широкое распространение цветных камер (даже большее чем черно-белых) вынуждает нас внести ясность и в этот вопрос, тем более, что Заказчики часто пытаются использовать с нашими черно-белыми фраймграберами цветные телекамеры, и очень удивляются, когда на полученных изображениях они обнаруживают какие-то разводы, а разрешение изображений оказывается недостаточным. Поясним в чем тут дело.

Существуют 2 способа формирования цветного сигнала:

• 1. использование одноматричной камеры.
• 2. использование системы из 3 ПЗС матриц с цветоделительной головкой для получения R, G, B компоненов цветного сигнала на этих матрицах.

Второй путь обеспечивает наилучшее качество и только он позволяет получить измерительные системы, однако камеры, работающие на этом приципе достаточно дороги (более 3000$).

В большинстве случаев используются одноматричные ПЗС камеры. Рассмотрим их принцип работы.

Как явствует из достаточно широкой спектральной характиристики ПЗС матрицы, она не может определить "цвет" фотона, попавшего на поверхность. Поэтому для того, чтобы вводить цветное изображение перед каждым элементом ПЗС матрицы устанавливается светофильтр. При этом общее число элементов матрицы остается прежним. Фирма SONY, например, выпускает совершенно одинаковые ПЗС матрицы для черно-белого и цветного варианта, которые отличаются только наличием у цветной матрицы сетки светофильтров, нанесенных непосредственно на чувствительные площадки. Существуют несколько схем раскраски матриц. Вот одна из них.

Здесь используются 4 разных светофильтра (см рис. 4 и рис. 5).

Рис 4. Распредение светофильтров на элементах ПЗС матрицы

Рис 5. Спектральная чувствительность элементов ПЗС с различными светофильтрами.

Y=(Cy+G)+(Ye+Mg)

В строке A1 получают "красный" цветоразностный сигнал как:

R-Y=(Mg+Ye)-(G+Cy)

а в строке A2 получают "голубой" цветоразностный сигнал:

-(B-Y)=(G+Ye)-(Mg+Cy)

Отсюда ясно, что пространственное разрешение цветной ПЗС матрицы по сравнению с такой же черно-белой обычно в 1.3-1.5 раза хуже по горизонтали и по вертикали. За счет применения светофильтров чувствительность цветной ПЗС также хуже, чем у черно-белой. Таким образом можно сказать, что, если имеется одноматричный приемник 1000*800, то реально можно получить около 700*550 по яркостному сигналу и 500*400 (возможен вариант 700*400) по цветному.

Отвлекаясь от технических вопросов хочется заметить, что с рекламными целями многие фирмы-изготовители электронных фотоаппаратов сообщают совершенно непонятные данные по своей технике. Например, фирма "Кодак" обьявляет разрешение у своего электронного фотоаппарата DC120 1200*1000 при матрице 850х984 пикселей. Но господа - информация из пустого места не возникает, хотя визуально смотрится и неплохо!

О постранственном разрешении цветового сигнала (сигнала который несет информацию о цвете изображения) можно сказать, что она как минимум в 2 раза хуже, чем разрешение по черно-белому сигналу. Кроме того "вычисленный" цвет выходного пиксела не есть цвет соответствующего элемента исходного изображения, а лишь результат обработки яркостей различных элементов исходной картинки. Грубо говоря, за счет резкого различия яркостей соседних элементов объекта может быть вычислен цвет, которого вовсе здесь и нет, при этом незначительное смещение камеры приведет к резкому изменению выходного цвета. Для примера: граница темного и светлого поля серого цвета будет выглядеть, состоящей из разноцветных квадратиков.

Все эти рассуждения касаются только физического принципа получения информации на цветных ПЗС матрицах, при этом надо учесть, что обычно видеосигнал на выходе цветных камер представлен в одном из стандартных форматов PAL, NTSC, реже S-video.

Форматы PAL и NTSC хороши тем, что могут сразу быть воспроизведены на стандартных мониторах с видеовходом, но при этом надо помнить, что этими стандартами для сигнала цветности предусмотрена существенно более узкая полоса, поэтому правильнее здесь говорить о раскрашенном, а не о цветном изображении. Ещё одной неприятной особенностью камер с видеосигналами, несущими цветовую компоненту, является появление, упомянутых выше, разводов на изображении, полученных черно-белыми фраймграберами. И дело здесь в том, что сигнал цветности находится почти в середине полосы видеосигнала, создавая помеху при вводе кадра изображения. Мы же не видим эту помеху на телевизионном мониторе потому, что фаза этой "помехи" через четыре кадра изменяется на противоположную и усредняется глазом. Отсюда недоумении Заказчика, получающего изображение с помехой, которую он не видит.

Из этого следует, что, если вам необходмо проводить какие-то измерения или дешифровку объектов по цвету, то к этом у вопросу надо подойти с учетом, как сказанного выше, так и других особенностей вашей задачи.

О CMOS матрицах

В мире электроники все меняется очень быстро и хотя область фотоприемников одна из наиболее консервативных, но и тут в последнее время на подходе новые технологии. В первую очередь это относится к появлению CMOS телевизионных матриц.

Действительно, кремний является светочувствитерным элементом и любое полупроводниковое изделие можно использовать как датчик. Использование CMOS технологии дает несколько очевидных преимуществ по сравнению с традиционной.

Во-первых, технология CMOS хорошо освоена и позволяет выпускать элементы с большим выходом годных изделий.

Во-вторых технология CMOS позволяет разместить на матрице кроме светочувствительной области и различные устройства обрамления (вплоть до АЦП), которые раньше устанавливались "снаружи". Это позволяет выпускать телекамеры с цифровым выходом "на одном кристале".

Благодаря этим преимуществам становиться возможен выпуск значительно более дешевых телевизионных камер. Кроме этого значительно расширяется круг фирм производящих матрицы.

В настоящий момент выпуск телевизионных матриц и камер на CMOS технологии только налаживается. Информация о параметрах таких устройств весьма скудна. Можно лишь отметить, что параметры этих матриц не превосходят достигнух сейчас, что же касается цены, то тут их преимущества неоспоримы.

Приведу в качестве примера однокристальную цветную камеру фирмы Photobit PB-159. Камера выполнена на одном кристале и имеет следующие технические параметры:

• разрешение - 512*384;
• размер пикселя - 7.9мкм*7.9мкм;
• чувствительность - 1люкс;
• выход - цифровой 8-ми битный SRGB;
• корпус - 44 ноги PLCC.

Таким образом камера проигрывает в чувствительности раза в четыре, кроме того из информации по другой камере ясно, что в этой технологии есть проблемы со сравнительно большим темновым током.

О цифровых фотоаппаратах

В последние время появился и стремительно растет новый сегмент рынка, использующий ПЗС и CMOS матрицы - цифровые фотоаппараты. Причем в настояший момент происходит резкое повышение качества этих изделий одновременно с резким понижением цены. Действительно еще 2 года назад одна только матрица с разрешением 1024*1024 стоила около 3000-7000$ , а сейчас фотоаппараты с такими матрицами и кучей прибамбасов (ЖК экран, память, вариообьектив, удобный корпус и т.д.) можно купить дешевле 1000$. Это можно обьяснить только переходом на крупносерийное производство матриц.

Поскольку эти фотоаппараты основаны на ПЗС и CMOS матрицах, то все рассуждения в этой статье о чувствительности, о принципах формирования цветного сигнала действительны и для них.

Вместо заключения

Накопленый нами практический опыт позволяет сделать следующие выводы:

• технология производства ПЗС матриц с точки зрения чувствительности и шумов весьма близка к физическим пределам;
• на рынке телевизионных камер можно найти камеры приемлемого качества, хотя для достижения более высоких параметров возможно потребуется подрегулировка;
• не следует обольщаться цифрам высокой чувствительности, приведенным в проспектах на камеры;
• и ещё, цены на абсолютно одинаковые по качеству и даже на просто одинаковые камеры у разных продавцов могут отличаться более чем в два раза!
