Результаты тестов: сравнение производительности

В тестовой лаборатории «КомпьютерПресс» проведено тестирование семи материнских плат для процессора AMD Athlon 64 на предмет выяснения их производительности. В тестировании оценивались возможности системных плат следующих моделей: ABIT KV8-MAX3 v.1.0, Albatron K8X800 ProII, ASUS K8V Deluxe rev.1.12, ECS PHOTON KV1 Deluxe v1.0, Fujitsu-Siemens Computers D1607 G11, Gigabyte GA-K8NNXP rev.1.0, Shuttle AN50R v.1.2.

Введение

чередное тестирование системных плат мы решили посвятить моделям, предназначенным для работы с процессорами линейки AMD Athlon 64, которые в последнее время по праву привлекают к себе повышенное внимание. Но каким бы хорошим ни был процессор, он не может работать сам по себе. Он, как драгоценный камень, требует не менее прекрасной «оправы», которая позволила бы в полной мере раскрыть его возможности и преимущества. И эта нелегкая, но почетная роль возложена на материнскую плату, само название которой говорит о ее главенствующем месте в общей архитектуре компьютерной системы. Во многом именно материнская плата определяет возможности создаваемой компьютерной системы. А, как известно, основой любой материнской платы, ее, если можно так выразиться, важнейшим классификационным признаком является набор микросхем системной логики, на котором она построена. В настоящее время практически все производители чипсетов предложили свои решения для работы с новыми процессорами Athlon 64 компании AMD: в их числе и NVIDIA, и VIA, и SiS, и даже подзабытая многими ALi. Но, несмотря на все это многообразие, сегодня на рынке наиболее широко представлены материнские платы, построенные на базе наборов микросхем системной логики лишь двух производителей: NVIDIA (NVIDIA nForce3 150) и VIA (VIA K8T800), причем Socket754-платы на чипсетах VIA являются самыми распространенными. Но прежде чем начать рассмотрение возможностей системных плат, поступивших на тестирование в нашу лабораторию, читателю будет полезно кратко ознакомиться с возможностями двух вышепомянутых наборов микросхем системной логики.

NVIDIA nForce3 150

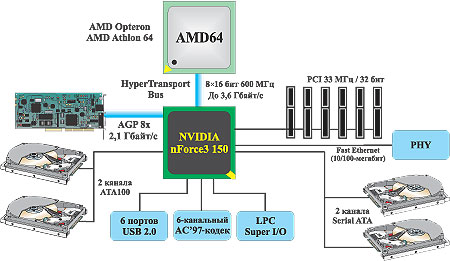

Рис. 1. Чипсет NVIDIA nForce3 150

амятуя о том, насколько успешными были наборы микросхем системной логики, выпущенные компанией NVIDIA для работы с процессорами семейства AMD Athlon/Duron/Athlon XP (речь, естественно, идет о чипсетах nForce и nForce2), совсем не кажется удивительным тот факт, что именно NVIDIA стала партнером компании AMD по продвижению на рынок новых процессоров семейства AMD Athlon 64. Какими же реализованными в новом чипсете nForce3 150 инновациями решила на этот раз удивить всех компания NVIDIA? Здесь прежде всего обращает на себя внимание тот факт, что nForce3 150 - моночиповое решение. Таким образом, данный чипсет представляет собой одну-единственную микросхему, выполненную по 150-нанометровой технологии и имеющую 1309-пиновую BallBGA-упаковку. Северный и южный мосты этого чипсета выполнены здесь на одной микросхеме. Правда, в данном случае (для процессоров архитектуры AMD 64) северный мост выполняет куда более скромные функции, и по большому счету это всего лишь AGP-туннель, обеспечивающий работу графического порта (AGP), соответствующего требованиям спецификации AGP 3.0 и AGP 2.0, то есть способного поддерживать работу 0,8- и 1,5-вольтовых графических карт с интерфейсом 8x, 4x и 2x. Кроме того, необходимо отметить, что шина HyperTransport, связывающая чипсет с процессором, несколько «заужена» и в одном из направлений для передачи используется лишь 8 бит (против 16 бит в другом); при этом скорость передачи пакетов данных составляет 600 МГц. Для того чтобы более эффективно использовать потенциал канала HyperTransport, применена технология StreamThru, которая позволяет организовывать несколько виртуальных изохронных потоков для передачи данных от различных устройств, что увеличивает для них скорость обмена информацией за счет отсутствия прерываний. Что касается функций южного моста, то здесь их набор довольно стандартный, и более того - даже несколько более бедный, чем в случае использования микросхемы MCP-T в чипсетах nForce и nForce2:

Двухканальный ATA133 IDE-контроллер;

USB-хост-контроллер (один USB 2.0 хост-контроллер (Enhanced Host Controller Interface (EHCI)) и два USB 1.1 хост-контроллера (Open Host Controller Interface (OHCI)), поддерживающий шесть портов USB 2.0;

Поддержка шести 32-битных 33-мегагерцевых слотов PCI 2.3;

Поддержка одного ACR-слота;

Интегрированный звуковой контроллер;

10/100-мегабитный Ethernet-контроллера (MAC-уровень).

В новой версии чипсета NVIDIA nForce3 250, помимо упомянутых возможностей, будет также реализована поддержка SATA-интерфейса с возможностью организации RAID-массива уровня 0, 1 или 0+1, причем в RAID-массив могут быть включены все подключенные IDE-устройства, как SerialATA, так и ParallelATA, а кроме того, будет интегрирован гигабитный Ethernet-контроллер (MAC).

VIA K8T800

Рис. 2. Чипсет VIA K8T800

абор микросхем системной логики VIA K8T800 включает два чипа: AGP-туннель, или, по старинке, микросхема северного моста K8T800, выполненная в 578-пиновой BallBGA-упаковке, и микросхема южного моста VT8237, выполненная в 539-пиновой BallBGA-упаковке.

Здесь необходимо сразу же отметить, что данное двухчиповое решение, как и всегда, не только обеспечивает ряд преимуществ, но и имеет свои недостатки. К недостаткам можно отнести необходимость создания внешнего канала передачи данных между микросхемами северного и южного мостов, который, естественно, обеспечивает меньшую пропускную способность и значительно большую латентность, нежели внутренний интерфейс. В данном случае чипы VIA K8T800 и VIA VT8237 связаны каналом V-Link, имеющим максимальную пропускную способность 533 Мбайт/с. В то же время такое решение позволяет использовать более гибкий подход к разработке и производству микросхем чипсета. Так, микросхемы системной логики южного и северного мостов могут выпускаться с использованием разных норм техпроцесса, а кроме того, при унификации интерфейса связи могут использоваться различные комбинации этих чипов. Именно такой подход и нашел свое воплощение в технологии V-MAP, реализованной компанией VIA для этого набора микросхем системной логики. А это означает, что, в принципе, место чипа VT8237 может с успехом занять и другой вариант южного моста, выполненный в соответствии с технологией V-MAP, к примеру более дешевый, но, естественно, менее функциональный VT8335. Но это теоретическая возможность, а в настоящее время традиционной является связка чипов VIA K8T800 и VIA VT8237. Рассмотрим возможности этого чипсета. Микросхема северного моста VIA K8T800 имеет контроллер графического порта, отвечающий требованиям спецификации AGP 3.0 и поддерживающий работу графических карт с интерфейсом AGP 8x/4x. Кроме того, данный чип поддерживает работу двух интерфейсов, обеспечивающих его взаимодействие с центральным процессором и южным мостом, - речь, конечно же, идет о шинах HyperTransport и V-Link соответственно. И если о возможностях шины V-Link уже было упомянуто выше, то о канале HyperTransport следует поговорить отдельно. Здесь прежде всего необходимо отметить тот факт, что чип VIA K8T800 поддерживает работу 16-битного двунаправленного канала HyperTransport с частотой передачи данных 800 МГц. При этом для повышения производительности была применена фирменная технология - VIA Hyper8, благодаря которой специалистам компании VIA удалось снизить шум и интерференцию сигнала для канала HyperTransport, что позволило полностью реализовать для чипсета VIA K8T800 возможности этой шины обмена, заложенные в спецификации процессоров семейства AMD Athlon 64.

Южный мост чипсета VIA VT8237 отвечает самым высоким требованиям, предъявляемым к современному южному мосту, предоставляя в распоряжение разработчиков системных плат весь необходимый набор интегрированных устройств, позволяющих реализовать внушительный перечень базовых функциональных возможностей. Так, данная микросхема имеет:

Интегрированный 100-мегабитный Ethernet-контроллер (MAC);

Двухканальный IDE-контроллер, поддерживающий работу IDE-устройств с интерфейсом ATA33/66/100/133 или ATAPI;

SATA-контроллер, поддерживающий работу двух портов SATA 1.0 и интерфейс SATALite, что позволяет при использовании дополнительного контроллера с интерфейсом SATALite поддерживать работу еще двух портов SATA и при помощи технологии V-RAID организовывать их (только при подключении четырех дисков) в RAID-массив уровня 0+1;

V-RAID-контроллер, позволяющий организовывать SATA-диски в RAID-массив уровня 0, 1 или 0+1 (последний режим возможен только при подключении четырех SATA-устройств);

Поддержка работы восьми портов USB 2.0;

Цифровой контроллер AC’97 с поддержкой технологии VinyI Audio;

Поддержка управления питанием по протоколу ACPI;

Поддержка интерфейса LPC (Low Pin Count);

Поддержка шести 32-битных 33-мегагерцевых слотов PCI 2.3.

Методика тестирования

ля проведения тестирования нами была использована следующая конфигурация тестового стенда:

Процессор: AMD Athlon 64 3200+ (2 ГГц);

Память: 2х256 Мбайт PC 3500 Kingstone KHX3500 в режиме DDR400;

Видеокарта: ASUS Radeon 9800XT с видеодрайвером ATI СATALYST 3.9;

Жесткий диск: IBM IC35L080AVVA07-0 (80 Гбайт, 7200 об./мин).

Тестирование проводилось под управлением операционной системы Microsoft Windows XP Service Pack 1. Кроме того, устанавливались последние версии пакетов обновления драйверов для чипсетов, на базе которых были построены системные платы: для VIA K8T800 - VIA Service Pack 4.51v (VIAHyperion4in1 4.51v), а для NVIDIA nForce3 150 - набор драйверов версии 3.13. Для каждой испытуемой материнской платы использовалась последняя на момент проведения тестирования версия прошивки BIOS. При этом все установки базовой системы ввода-вывода, позволяющие осуществлять какой бы то ни было разгон системы, отключались. В ходе тестовых испытаний нами применялись как синтетические тесты, оценивающие производительность отдельных подсистем персонального компьютера, так и тестовые пакеты, оценивающие общую производительность системы при работе с офисными, мультимедийными, игровыми и профессиональными графическими приложениями.

Для детального анализа работы процессорной подсистемы и подсистемы памяти были использованы такие синтетические тесты, как: СPU BenchMark, MultiMedia CPU BenchMark и Memory BenchMark из пакета SiSoft Sandra 2004, CPU RightMark 2.0, Molecular Dynamics Benchmark и MemBench, входящие в тестовую утилиту ScienceMark 2.0, а также тестовая утилита Cache Burst 32. Такой подбор тестов позволяет всесторонне оценить работу исследуемых подсистем:

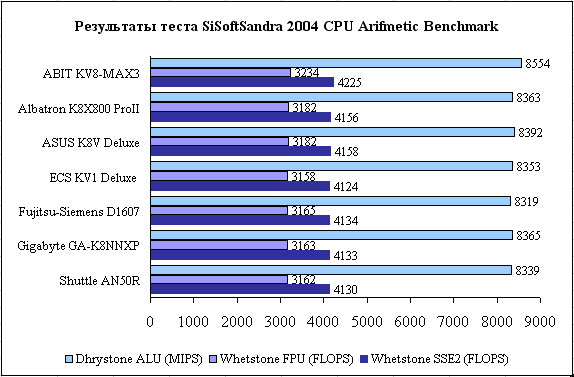

Арифметический тест процессора SiSoft Sandra 2004 CPU Arithmetic Benchmark позволяет оценить производительность выполнения арифметических вычислений и операций с плавающей запятой в сравнении с другими эталонными компьютерными системами;

Мультимедийный тест процессора SiSoft Sandra 2004 CPU Multi-Media Benchmark позволяет оценить производительность системы при работе с мультимедийными данными при использовании поддерживаемых процессором наборов SIMD-инструкций в сравнении с другими эталонными компьютерными системами;

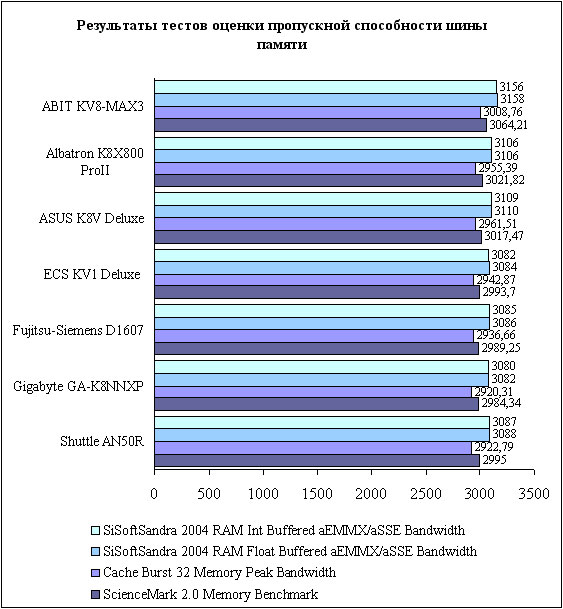

Тест пропускной способности памяти SiSoft Sandra 2004 Memory Bandwidth Benchmark позволяет определить пропускную способность подсистемы памяти (связка «процессор - чипсет - память») при выполнении целочисленных операций и операций с плавающей запятой в сравнении с другими эталонными компьютерными системами;

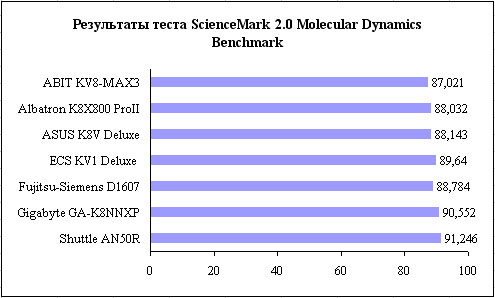

ScienceMark 2.0 Molecular Dynamics Benchmark дает возможность оценить производительность системы при выполнении сложных вычислительных задач. Так, в ходе этого теста определяется время, необходимое для расчета термодинамической модели атома аргона;

ScienceMark 2.0 MemBench и Cache Burst 32 позволяют определить максимальную пропускную способность шины памяти (как основной, так и кэш-памяти процессора), а также латентность (задержки) подсистемы памяти.

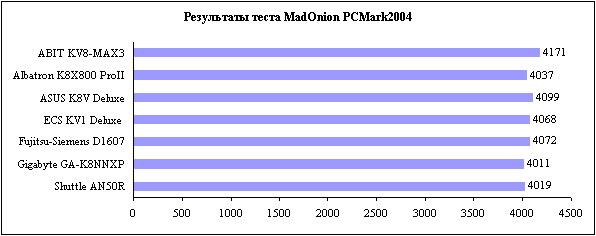

В качестве комплексного синтетического теста была использована утилита MadOnion PCMark2004, которая обеспечивает проверку возможностей практически всех подсистем компьютера и выводит в итоге обобщающий результат, позволяющий судить о производительности системы в целом.

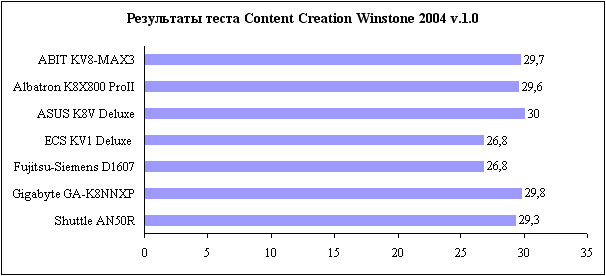

Производительность при работе с офисными приложениями и приложениями, используемыми для создания Интернет-контента, оценивалась по результатам тестов Office Productivity и Internet Content Creation из тестового пакета SySMark 2002, Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0. Необходимость использования столь большого набора подобных тестов связана со стремлением наиболее объективно оценить производительность компьютерных систем, построенных на основе изучаемых нами материнских плат. Поэтому мы попытались сбалансировать набор тестов, включив в программу тестирования и не очень любимый AMD пакет SySMark 2002, и популярный пакет VeriTest, в состав которого входят тесты Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, и обновленную новую версию этого пакета, в который входят тесты Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0 (о новой версии пакета VeriTest можно прочесть в статье «Новый стандарт оценки производительности ПК» в № 1’2004). Работа с профессиональными графическими приложениями оценивалась с помощью тестовой утилиты SPECviewPerf v7.1.1, включающей ряд подтестов, эмулирующих загрузку компьютерной системы при работе с профессиональными MCAD (Mechanical Computer Aided Design) и DCC (Digital Content Creation) OpenGL-приложениями. Возможности персональных компьютеров, построенных на базе тестируемых моделей системных плат на 3D-игровых приложениях, оценивались при помощи тестовых пакетов MadOnion 3DMark 2001SE (build 330) и FutureMark 3DMark 2003 (build 340); при этом тест проводился как с использованием аппаратного рендеринга, так и при программном рендеринге. Кроме того, для оценки производительности системных плат в современных играх применялись тесты популярных игр, таких как: Comanche 4, Unreal Tournament 2003, Quake III Arena, Serious Sam: Second Encounter, Return to Castle Wolfenstein. Также в ходе тестирования оценивалось время архивирования эталонного файла (установочная директория дистрибутива теста MadOnion SYSmark 2002) архиватором WinRar 3.2 (с использованием настроек по умолчанию), время конвертирования эталонного wav-файла в mp3-файл (MPEG1 Layer III), для чего применялась утилита AudioGrabber v1.82 с кодеком Lame 3.93.1, а также эталонного MPEG2-файла в файл MPEG4 посредством утилиты VirtualDub1.5.10 и кодека DivX Pro 5.1.1.

Критерии оценки

ля оценки возможностей материнских плат нами был выведен ряд интегральных показателей:

Интегральный показатель производительности - для оценки производительности тестируемых системных плат;

Интегральный показатель качества - для оценки как производительности, так и функциональных возможностей материнских плат;

Показатель «качество/цена».

Необходимость введения этих показателей вызвана стремлением сравнить платы не только по отдельным характеристикам и результатам тестов, но и в целом, то есть интегрально.

Для определения интегрального показателя производительности все тесты были разделены на ряд категорий в соответствии с родом задач, выполняемых в ходе той или иной тестовой утилиты. Каждой категории тестов был присвоен свой весовой коэффициент в соответствии со значимостью выполняемых задач; при этом внутри категории каждый тест также получил свой весовой коэффициент. Отметим, что эти весовые коэффициенты отражают нашу субъективную оценку значимости используемых тестов. При определении интегрального показателя производительности результаты, полученные в ходе выполнения синтетических тестов, не учитывались. Таким образом, интегральный показатель производительности был получен путем сложения нормированных значений результатов тестов, суммированных по категориям, с учетом весовых коэффициентов, приведенных в табл. 1 .

Кроме того, нами был введен поправочный коэффициент, который должен был нивелировать влияние отклонений частоты FSB от номинального значения, определенного соответствующими спецификациями.

, где

интегральный показатель производительности;

нормированное значение i-го теста j-й категории;

весовой коэффициент i-го теста j-й категории;

весовой коэффициент j-й категории;

поправочный коэффициент.

Интегральный показатель качества, помимо результатов, полученных нами в ходе тестирования, учитывает и функциональные возможности материнских плат, система оценки которых приведена в табл. 2 .

Таким образом, значение интегрального показателя качества определяется как произведение нормированного значения интегрального показателя быстродействия (с учетом поправочного коэффициента) на нормированное значение коэффициента функциональности:

, где нормированная оценка функциональности.

Показатель «качество/цена» определялся как отношение нормированных значений интегрального показателя качества и цены:

Где С нормированная цена.

Выбор редакции

о результатам тестирования были определены победители в трех номинациях:

1. «Производительность» системная плата, показавшая лучший интегральный показатель производительности.

2. «Качество» системная плата, обладающая лучшим интегральным показателем качества.

3. «Оптимальная покупка» системная плата, имеющая лучшее соотношение «качество/цена».

Лучший интегральный показатель производительности по результатам проведенных нами тестовых испытаний имеет системная плата Gigabyte GA-K8NNXP rev.1.0 .

Лучшим интегральным показателем качества, на наш взгляд, обладает системная плата ABIT KV8-MAX3 v.1.0 .

Выбор редакции в номинации «Оптимальная покупка» получила материнская плата ASUS K8V Deluxe .

Участники тестирования

ABIT KV8-MAX3 v.1.0

Процессорный разъем

Подсистема памяти

Максимальный объем: 2 Гбайт.

Чипсет

Слоты расширения

Дисковая подсистема

Двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массив уровня 0 или 1.

Четырехканальный SerialATA-контроллер Silicon Image SiI3114A (поддерживает работу четырех устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив 0,1 или 0+1 уровня).

8 портов USB 2.0

Сеть

Гигабитный PCI Ethernet-контроллер 3Com 3С940

Звук

Контроллер ввода-вывода

Winbond W83697HF

IEEE 1394-контроллер TI TSB43AB23, поддерживающий работу трех портов IEEE 1394a;

Выходная панель

Звук 5 (линейный вход, микрофон, разъем для подключения передних (левой и правой) колонок, разъем для подключения задних (левой и правой) колонок, а также разъем для подключения центральной колонки и сабвуфера);

IEEE 1394 1;

S/PDIF-вход 1 (оптический);

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,4 см.

Количество разъемов для подключения вентиляторов охлаждения - 4 (один занят вентилятором охлаждения микросхемы VIA K8T800).

Индикаторы:

LED1 (5VSB) указывает на то, что на плату подано напряжение от источника питания;

LED2 (VCC) указывает на то, что питание системы включено.

Дополнительные разъемы:

Разъем для подключения двух портов IEEE 1394a.

Частота FSB (CPU FSB Clock) - от 200 до 300 МГц с шагом 1 МГц.

Напряжение процессорного ядра (CPU Core Voltage) - номинал + от 0 до +350 мВ.

Напряжение питания DIMM-слотов (DDR Voltage) - от 2,5 до 3,2 В с шагом 0,05 В.

Напряжение питания AGP-слота (AGP VDDR Voltage) - 1,5; 1,55; 1,6; 1,65 В.

Напряжение питания шины HyperTransport (HyperTransport Voltage) - от 1,2 до 1,4 В.

Замечание: настройки BIOS предоставляют возможность установки рабочих параметров системы по умолчанию; в этом случае устанавливается несколько завышенное значение частоты FSB (для установки Default - частота FSB устанавливается равной 204 МГц, что соответствует реальной тактовой частоте процессора 2043,1 МГц).

Общие замечания

На материнской плате KV8-MAX3 v.1.0 реализован ряд фирменных технологий ABIT Engineered компании ABIT, таких как:

ABIT мGuru аппаратно-программный комплекс, построенный на основе возможностей фирменного процессора мGuru, позволяющий объединить функции управления рядом технологий ABIT Engineered через удобный, интуитивно понятный графический интерфейс. В число технологий, объединенных под эгидой мGuru, входят следующие:

ABIT EQ позволяет производить диагностику работы ПК посредством мониторинга основных рабочих параметров системы, таких как напряжение питания и температуры в контрольных точках и скорости вращения вентиляторов охлаждения.

ABIT FanEQ предоставляет инструмент интеллектуального управления скоростью вращения вентиляторов охлаждения исходя из заданного режима (Normal, Quiet или Cool).

ABIT OC Guru удобная утилита, позволяющая выполнять оверклокинг непосредственно в Windows-среде, избавляя от необходимости вносить изменения непосредственно в меню BIOS Setup.

ABIT FlashMenu утилита, позволяющая обновлять «прошивку» BIOS в Windows-среде.

ABIT AudioEQ интеллектуальная утилита конфигурации и настройки звука.

ABIT BlackBox помогает посредством службы технической поддержки ABIT разрешить проблемы, возникающие во время работы.

ABIT SoftMenu технология, предоставляющая широчайшие возможности для оверклокинга системы;

ABIT OTES фирменная система охлаждения (Outside Thermal Exhaust System), позволяющая создавать оптимальный температурный режим работы для наиболее «горячих» элементов блока VRM, что, по утверждению производителя, обеспечивает большую стабильность напряжения питания.

Кроме того, в комплекте с платой поставляется модуль безопасности SecureIDE. Этот модуль представляет собой аппаратный кодер/декодер, подключаемый к жесткому диску и способный осуществлять обработку (шифрование) записываемой/читаемой информации «на лету». Также стоит отметить наличие на плате двухразрядного 14-сегментного индикатора, позволяющего контролировать ход выполнения процедур POST. Реализация подобного средства диагностики тоже стала возможной благодаря использованию процессора мGuru.

При номинальном наличии поддержки технологии AMD Cool’n’Quiet в данном режиме плата работает крайне нестабильно (BIOS rel. 1.07).

Albatron K8X800 ProII

Процессорный разъем

Подсистема памяти

Количество DIMM-слотов: 3 DIMM-слота (для PC3200 предусмотрено использование только 2 слотов).

Максимальный объем: 3 Гбайт (для PC3200 - 2 Гбайт).

Чипсет

VIA K8T800 (VIA K8T800 + VIA VT8237).

Слоты расширения

Графический слот: AGP 8x-слот (AGP 3.0);

PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

Возможности южного моста VIA VT8237:

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массива уровня 0 или 1.

8 портов USB 2.0

Сеть

Звук

Восьмиканальный PCI звуковой контроллер VIA Envy24PT (VT1720) + звуковой AC’97-кодек VIA VT1616

Контроллер ввода-вывода

Winbond W83697HF

Дополнительные интегрированные устройства

IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a.

Выходная панель

COM-порт 1;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

Звук 6 (линейный вход, микрофон, разъем для подключения передних (левой и правой) колонок, разъем для подключения левой и правой surround-колонок (для звука 7.1), разъем для подключения задних (левой и правой) surround-колонок (для звука 7.1), а также разъем для подключения центральной колонки и сабвуфера);

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,4 см.

Индикатор питания LED1.

Дополнительные разъемы:

Три разъема для подключения 6 портов USB 2.0;

Возможности оверклокинга BIOS

Частота FSB (CPU Host Frequency) - от 200 до 300 МГц с шагом 1 МГц.

Напряжение процессорного ядра (CPU Voltage) - от 0,8 до 1,9 В с шагом 0,025 В.

Напряжение питания DIMM-слотов (DDR Voltage) - 2,6; 2,7; 2,8 и 2,9 В.

Напряжение питания AGP-слота (AGP Voltage) - 1,5; 1,6; 1,7 и 1,8 В.

Напряжение питания микросхемы северного моста (NB Voltage) - 2,5; 2,6; 2,7 и 2,8 В.

Напряжение питания микросхемы южного моста (SB Voltage) - 2,5; 2,6; 2,7 и 2,8 В.

Общие замечания

На системной плате K8X800 ProII нашел свое воплощение ряд фирменных технологий компании Albatron, таких как: mirror BIOS, Watch Dog Timer и Voice Genie. Первая из них, технология mirror BIOS, позволяет восстанавливать работоспособность системы при повреждении BIOS, для чего на плате распаяна резервная микросхема ROM BIOS, с которой происходит восстановление поврежденного кода при соответствующем положении переключателя. Технология Watch Dog Timer позволяет автоматически восстанавливать установленные по умолчанию настройки BIOS в том случае, если система не может завершить POST-процедуры вследствие неудачных действий по разгону системы (оверклокингу). Последняя из вышеупомянутых технологий - Voice Genie - позволяет не только информировать пользователя о проблемах, возникающих при прохождении процедур POST, но и выбирать язык этих голосовых сообщений (английский, китайский, японский или немецкий), устанавливая различные комбинации двух переключателей.

При наличии номинальной поддержки технологии AMD Cool’n’Quiet при переходе в данный режим система работает нестабильно (BIOS rev.1.06).

ASUS K8V Deluxe rev.1.12

Процессорный разъем

Подсистема памяти

Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

Максимальный объем: 3 Гбайт.

Чипсет

VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

Графический слот: AGP 8x-слот (AGP 3.0);

ASUS Wi-Fi-слот для установки фирменного модуля беспроводной связи, соответствующего требованиям стандарта IEEE 802.11 b/g (поставляется опционально);

PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

Возможности южного моста VIA VT8237:

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Дополнительные IDE-контроллеры:

IDE RAID-контроллер Promise PDC20376 (поддерживает работу двух портов SATA1.0 и одного канала ParallelATA (до двух устройств ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1 или 0+1).

Количество поддерживаемых USB-портов

8 портов USB 2.0

Сеть

Гигабитный PCI Ethernet-контроллер 3Com 3C940

Звук

Контроллер ввода-вывода

Winbond W83697HF

Дополнительные интегрированные устройства

IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a;

Выходная панель

COM-порт 1;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

IEEE 1394 1;

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,5 см.

Количество разъемов для подключения вентиляторов охлаждения - 3.

Индикатор питания SB_PWR.

Дополнительные разъемы:

Разъем для подключения второго COM-порта (COM2);

Разъем для подключения игрового порта;

Два разъема для подключения 4 портов USB 2.0;

Возможности оверклокинга BIOS

Частота FSB (CPU FSB Frequency) - от 200 до 300 МГц с шагом 1 МГц.

Отношение частоты шины памяти к частоте FSB (Memclock to CPU Ratio) - 1:1; 4:3; 3:2; 5:3; 2:1.

Напряжение процессорного ядра (CPU Voltage Adjust) - номинал, +0,2 В.

Напряжение питания DIMM-слотов (DDR Voltage) - 2,5; 2,7 и 2,8 В.

Напряжение питания AGP-слота (AGP Voltage) - 1,5 и 1,7 В.

Напряжение питания шины V-Link (V-Link Voltage) - 2,5 или 2,6 В.

Замечание: настройки BIOS предоставляют возможность выбора нескольких режимов работы системы, обеспечивая тем самым повышение производительности ПК. Для этого в меню BIOS Setup предусмотрен пункт Performance, позволяющий выбрать следующие режимы работы системы:

При выборе режима Turbo следует иметь в виду, что при этом автоматически выставляются более агрессивные тайминги памяти, в результате чего система может работать нестабильно, вплоть до невозможности загрузки операционной системы (как было в нашем случае).

Общие замечания

На материнской плате K8V Deluxe реализован ряд фирменных Ai (Artificial Intelligence) технологий компании ASUS:

Технология AINet основана на возможностях интегрированного на плате сетевого контроллера 3Com 3C940 и позволяет с помощью утилиты VCT (Virtual Cable Tester) осуществлять диагностику сетевого соединения и выявлять возможные повреждения сетевого кабеля.

Технология AIBIOS включает три уже хорошо знакомые нам фирменные технологии компании ASUS - CrashFreeBIOS 2, Q-Fan и POST Reporter.

Кроме того, на данной системной плате реализованы такие фирменные технологии ASUS, как:

EZ Flash, позволяющая изменять «прошивку» BIOS без загрузки ОС;

Instant Music, дающая возможность проигрывать Audio CD без загрузки ОС;

MyLogo2, предоставляяющая возможность устанавливать собственную графическую заставку, отображаемую при загрузке системы;

C.P.R. (CPU Parameter Recall), позволяющая восстановить установки BIOS на значения по умолчанию после неудачно сделанных настроек (к примеру, в результате попытки оверклокинга) путем простого отключения и повторной загрузки системы.

Несмотря на наличие номинальной поддержки технологии AMD Cool’n’Quiet, реально данная технология не работает (BIOS версии 1004).

ECS PHOTON KV1 Deluxe v1.0

Процессорный разъем

Подсистема памяти

Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

Количество DIMM-слотов: 3 DIMM-слота.

Максимальный объем: 2 Гбайт.

Чипсет

VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

Графический слот: AGP 8x-слот (AGP 3.0).

PCI-слоты: пять 32-битных 33-мегагерцевых PCI-слота.

Дисковая подсистема

Возможности южного моста VIA VT8237:

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массивы уровня 0 и 1.

Дополнительные IDE-контроллеры:

IDE RAID-контроллер с интерфейсом SATALite - VIA VT6420 (поддерживает работу двух портов SATA1.0 и одного канала ParallelATA (до двух устройств ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0 или 1).

Количество поддерживаемых USB-портов

8 портов USB 2.0

Сеть

Гигабитный PCI Ethernet-контроллер Marvell 88E8001 и 10/100-мегабитный Ethernet-контроллер (MAC), интрегрированный в микросхеме южного моста VIA VT8237+ Realtek RTL8201BL (PHY).

Звук

Контроллер ввода-вывода

Дополнительные интегрированные устройства

IEEE 1394-контроллер VIA VT6307, поддерживающий работу двух портов IEEE 1394a

Выходная панель

COM-порт 1;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

Звук 3 (линейный вход и выход, микрофон);

S/PDIF-выход 2 (коаксиальный и оптический).

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,5 см.

Количество разъемов для подключения вентиляторов охлаждения - 3.

Индикаторы:

Индикатор питания;

Anti-Burn LED предупреждает о наличии питания на DIMM-слотах, предотвращая монтаж и демонтаж модулей памяти при включенном питании (технология Anti-Burn Guardian);

Два индикатора режима работы AGP-слота - AGP 4x и AGP 8x (технология AGP A.I. (Artificial intelligence));

Пять индикаторов контроля работоспособности PCI-слотов (по одному на каждый слот) - технология Dr. LED.

Цветовое обозначение разъемов передней панели (F_PANEL).

Цветовая подсветка вентилятора охлаждения северного моста.

Дополнительные разъемы:

Разъем для подключения второго COM-порта (COM2);

Два разъема для подключения 4 портов USB 2.0;

Два разъема для подключения двух портов IEEE 1394a.

Возможности оверклокинга BIOS

Частота FSB (CPU Clock) от 200 до 302 МГц с шагом 1 МГц.

Напряжение питания DIMM-слотов (DIMM Voltage Adjust) -2,55 до 2,7 В с шагом 0,05 В.

Общие замечания

На материнской плате ECS KV1 Deluxe реализован целый ряд фирменных технологий, которые можно разделить на четыре категории:

PHOTON GUARDIAN

Наибольший интерес для пользователей, на наш взгляд, представляют следующие технологии:

Easy Match цветное обозначение контактов front panel для удобной сборки.

My Picture позволяет изменять графическую заставку, выводимую на экран при загрузке системы.

999 DIMM предусматривает использование золотых контактов DIMM-слотов, что гарантирует более высокое качество согласования и синхронизации при работе с модулями памяти.

PCI Extreme предусматривает для установки звуковых карт и плат, предназначенных для работы с видео, специальный PCI-слот (желтый), обеспечивающий улучшенное качество сигнала (что стало возможным благодаря использованию высококачественного конденсатора).

Q-Boot дает пользователю возможность выбирать при старте системы загрузочное устройство по нажатию клавиши F11.

Top-Hat Flash оригинальная технология восстановления поврежденного кода BIOS с помощью входящей с комплект резервной микросхемы ROM BIOS, которая при помощи специальной плашки может быть установлена сверху на распаянную на плате микросхему, хранящую «прошивку» BIOS.

Anti-Burn LED, AGP A.I. и Dr. LED (описаны выше).

Материнская плата ECS KV1 Deluxe полностью поддерживает технологию AMD Cool’n’Quiet.

Fujitsu-Siemens Computers D1607 G11

Процессорный разъем

Подсистема памяти

Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

Количество DIMM-слотов: 2 DIMM-слота.

Максимальный объем: 2 Гбайт.

Чипсет

VIA K8T800 (VIA K8T800 + VIA VT8237)

Слоты расширения

Графический слот: AGP 8x-слот (AGP 3.0);

PCI-слоты: шесть 32-битных 33-мегагерцевых PCI-слота;

CNR-слот: один слот типа А (Type A).

Дисковая подсистема

Возможности южного моста VIA VT8237:

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Двухканальный SATA-контроллер, позволяющий подключать два диска с интерфейсом SATA 1.0 и организовывать их в RAID-массивы уровня 0 или 1.

Количество поддерживаемых USB-портов

8 портов USB 2.0

Сеть

10/100-мегабитный PCI Ethernet-контроллер ADMtek AN938B

Звук

Контроллер ввода-вывода

SMSC LPC478357

Дополнительные интегрированные устройства

IEEE 1394-контроллер Agere FW 322, поддерживающий работу двух портов IEEE 1394a

Выходная панель

COM-порт 1;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

Звук 3 (линейный вход и выход, микрофон);

IEEE 1394 1;

S/PDIF-выход 1 (коаксиальный).

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,4 см.

Количество разъемов для подключения вентиляторов охлаждения - 2.

Дополнительные разъемы:

Два разъема для подключения 4 портов USB 2.0;

Разъем для подключения порта IEEE 1394a.

Возможности оверклокинга BIOS

Отсутствуют

Общие замечания

Эта системная плата поддерживает целый ряд фирменных технологий кампании Fujitsu-Siemens Computers, наиболее значимыми из которых, на наш взгляд, являются:

Silent Fan интеллектуальное управление скоростью вращения вентиляторов охлаждения в зависимости от температуры, осуществляемое посредством специального контроллера Silent Fan Controller;

System Guard обеспечивает возможность управления контроллером Silent Fan Controller посредством утилиты, работающей в Windows-среде;

Recovery BIOS технология, позволяющая осуществлять безопасное обновление кода BIOS в Windows-среде;

Memorybird SystemLock технология защиты от неавторизованного доступа в систему с помощью USB-ключа.

С более подробным описанием этих технологий можно ознакомиться в статье «Системные платы Fujitsu-Siemens Computers», см. КП № 8’2003.

Особо хочется подчеркнуть, что системная плата Fujitsu-Siemens Computers D1607 G11 полностью поддерживает технологию Cool’n’Quiet компании AMD, что вкупе с фирменной технологией Silent Fan обеспечивает довольно эффективную схему бесшумной работы ПК.

Gigabyte K8NNXP rev.1.0

Процессорный разъем

Подсистема памяти

Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333) или PC 2100 (DDR266).

Количество DIMM-слотов: 3 DIMM-слота.

Максимальный объем: 3 Гбайт.

Чипсет

NVIDIA nForce3 150

Слоты расширения

Графический слот: AGP Pro-слот (AGP 3.0);

Дисковая подсистема

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Двухканальный IDE RAID-контроллер GigaRAID IT8212F (поддерживает работу до четырех IDE-устройств с интерфейсом ParallelATA (ATA33/66/100/133), позволяя организовывать RAID-массивы уровней 0, 1, 0+ 1 или JBOD);

Двухканальный SerialATA-контроллер Silicon Image SiI3512A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150) позволяя организовывать их в RAID-массив 0 или 1 уровня).

Количество поддерживаемых USB-портов

6 портов USB 2.0

Сеть

Гигабитный Ethernet-контроллер Realtek RTL8110S и интегрированный 10/100-мегабитный контроллер чипсета (MAC) + Realtek RTL8201BL (PHY)

Звук

Контроллер ввода-вывода

Дополнительные интегрированные устройства

Связка TI TSB43AA2 + TI TSB81BA3, поддерживающая работу трех портов IEEE 1394b (пропускная способность до 800 Мбайт/с)

Выходная панель

COM-порт 2;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

Звук 3 (линейный вход и выход, микрофон);

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,4 см.

Количество разъемов для подключения вентиляторов охлаждения - 4 (один из них неуправляемый - используется для подключения вентилятора охлаждения микросхемы чипсета).

Индикаторы:

Индикатор питания PWR_LED;

Индикатор наличия напряжения на DIMM-слотах RAM_LED.

Цветовое обозначение разъемов передней панели (F_PANEL).

Дополнительные разъемы:

Разъем для подключения игрового порта;

Два разъема для подключения 4 портов USB 2.0;

Два разъема для подключения трех портов IEEE 1394a.

Возможности оверклокинга BIOS

Частота FSB (CPU OverClock in MHz) - от 200 до 300 МГц с шагом 1 МГц;

Частота AGP (AGP OverClock in MHz) - от 66 до 100 МГц с шагом 1 МГц;

Напряжение процессорного ядра (CPU Voltage Control) - от 0,8 до 1,7 В с шагом 0,025 В;

Напряжение питания DIMM-слотов (DDR Voltage Control) - Normal, +0,1, +0,2 и +0,3 В;

Напряжение питания AGP-слота (VDDQ Voltage Control) - Normal, +0,1, +0,2 и +0,3 В;

Напряжение питания шины HyperTransport (VCC12_HT Voltage Control) - Normal, +0,1, +0,2 и +0,3 В.

Замечание: при активизации пункта Top Performance происходит автоматическое изменение настроек работы системы для обеспечения более высокой производительности; при этом частота FSB увеличивается (в нашем случае со 199,5 до 208 МГц).

Общие замечания

Материнская плата Gigabyte K8NNXP поддерживает ряд фирменных технологий кампании Gigabyte Tecnology:

Xpress Installation утилита, позволяющая предельно упростить установку необходимых для работы платы драйверов;

Xpress Recovery технология резервного копирования и восстановления, предоставляющая удобные и эффективные методы созданного образа системы и последующего ее восстановления;

Q-Flash технология, позволяющая обновлять «прошивку» без загрузки ОС;

K8DSP cистема питания Dual Power System.

Данная системная плата не поддерживает технологию Cool’n’Quiet.

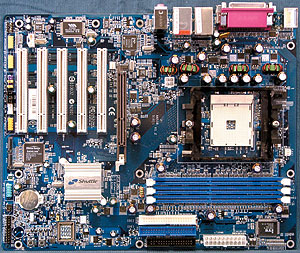

Shuttle AN50R v.1.2

Процессорный разъем

Подсистема памяти

Поддерживаемая память: небуферизированная (unbuffered) ECC и non-ECC DDR SDRAM PC 3200 (DDR400), PC 2700 (DDR333), PC 2100 (DDR266) или PC1600 (DDR200).

Количество DIMM-слотов: 3 DIMM-слота.

Максимальный объем: 3 Гбайт.

Чипсет

NVIDIA nForce3 150

Слоты расширения

Графический слот: AGP Pro слот (AGP 3.0);

PCI-слоты: 5 32-битных слотов PCI 2.3.

Дисковая подсистема

Возможности NVIDIA nForce3 150:

Двухканальный IDE-контроллер, поддерживающий работу до 4 устройств с интерфейсом ATA 33/66/100 или ATAPI;

Двухканальный SerialATA-контроллер Silicon Image SiI3112A (поддерживает работу двух устройств с интерфейсом SerialATA 1.0 (ATA150), позволяя организовывать их в RAID-массив 0 или 1 уровня).

Количество поддерживаемых USB-портов

6 портов USB 2.0

Сеть

Гигабитный Ethernet-контроллер Intel 82540EM

Звук

Контроллер ввода-вывода

Дополнительные интегрированные устройства

IEEE 1394-контроллер VIA VT6306, поддерживающий работу трех портов IEEE 1394a

Выходная панель

COM-порт 1;

LPT-порт 1;

PS/2 2 (мышь и клавиатура);

Звук 3 (линейный вход и выход, микрофон);

IEEE 1394 1;

S/PDIF-выход 1 (оптический).

Конструктивные особенности

Формфактор ATX.

Размеры 30,5Ѕ24,4 см.

Количество разъемов для подключения вентиляторов охлаждения - 3.

Индикаторы:

Индикатор питания 5VSB_LED;

Индикатор наличия напряжения на DIMM-слотах DIMM_LED;

Индикатор активности HDD HDD_LED.

Цветовое обозначение разъемов передней панели (F_PANEL)

Дополнительные разъемы:

Разъем для подключения инфракрасного модуля;

Разъем для подключения 2 портов USB 2.0;

Два разъема для подключения портов IEEE 1394a.

Возможности оверклокинга BIOS (AwardBIOS)

Частота FSB (CPU OverClock in MHz) - от 200 до 280 МГц с шагом 1 МГц.

Частота AGP (AGP OverClock in MHz) - от 66 до 100 МГц с шагом 1 МГц.

Напряжение процессорного ядра (CPU Voltage Select) - от 0,8 до 1,7 В с шагом 0,025 В.

Напряжение питания DIMM-слотов (RAM Voltage Select) - Normal, 2,7; 2,8 и 2,9 В.

Напряжение питания AGP-слота (AGP Voltage Select) - Normal, 1,6; 1,7 и 1,8 В.

Напряжение питания микросхем чипсета (Chipset Voltage Select) - Normal, 1,7; 1,8 и 1,9 В.

Напряжение питания шины HyperTransport (LDT Voltage Select) - Normal, 1,3; 1,4 и 1,5 В.

Общие замечания

Активизация технологии AMD Cool’n’Quiet, приводит к нестабильности в работе (BIOS версии an50s00y).

Результаты тестирования

режде чем перейти непосредственно к рассмотрению результатов, показанных материнскими платами в ходе проведенных испытаний, необходимо сделать ряд замечаний, касающихся настроек BIOS, использовавшихся в ходе нашего тестирования. Первое, на что нам еще раз хочется обратить внимание: настройки BIOS, позволяющие увеличить производительность плат за счет того или иного вида разгона рабочих характеристик компьютерных подсистем, нами не использовались; все рабочие частоты и напряжения устанавливались по умолчанию. Кроме того, для установок временных параметров контроллера памяти (тайминги памяти) также были приняты значения по умолчанию, определяемые автоматически на основе данных микросхемы SPD (Serial Presence Detect) модулей памяти. Это было сделано для того, чтобы оценить производительность системных плат в наиболее типичном режиме работы. Ведь очень немногие пользователи занимаются тем, что испытывают резервы своей системы, проводя эксперименты с настройками BIOS. Большинство предпочитает призрачному выигрышу в производительности гарантированно стабильную работу системы. Работа ПК именно в таком режиме и была смоделирована нами при тестировании материнских плат. Но в результате не все системные платы смогли одинаково выполнить установки временных параметров для контроллера памяти по данным SPD. Так, модели ASUS K8V Deluxe и Albatron K8X800 ProII установили тайминги памяти равные 2,5-3-3-6, в то время как все остальные материнские платы работали с таймингами 2-3-3-8. Это не могло не внести коррективы в полученные нами результаты, потребовав учета данного факта при анализе производительности тестируемых системных плат.

Теперь самое время перейти к рассмотрению результатов нашего тестирования (табл. 3).

По итогам тестов, имитирующих работу пользователя с мультимедийными и графическими приложениями при создании контента (VeriTest Content Creation Winstone 2004 v.1.0 (рис. 3), VeriTest Content Creation Winstone 2003 v.1.0 (рис. 4) и Internet Content Creation SysMark 2002 (рис. 5)), лидером стала системная плата ASUS K8V Deluxe, показавшая лучшие результы в ходе тестов VeriTest Content Creation Winstone 2003 v.1.0 и VeriTest Content Creation Winstone 2004 v.1.0, в тесте же Internet Content Creation SysMark 2002 эта материнская плата разделила первое место с моделью Gigabyte GA-K8NNXP.

Рис. 3. Результаты теста VeriTest Content Creation Winstone 2004 v.1.0

Рис. 4. Результаты теста VeriTest Content Creation Winstone 2003 v.1.0

Рис. 5. Результаты тестов Internet Content Creation SysMark 2002 и SySMark 2002 Office Productivity

Рассматривая эту группу тестов, необходимо также отметить, что мы не смогли получить результаты в тесте VeriTest Content Creation Winstone 2003 v.1.0 для материнской платы ABIT KV8-MAX3, поскольку эта модель не имеет LPT-порта (напомним, что наличие этого порта необходимо для установки драйвера, используемого при работе приложения NewTek LightWave 3D). Данная проблема была решена лишь в новом Content Creation Winstone 2004 v.1.0. Это и стало основной причиной, по которой нам пришлось отказаться от учета результатов теста VeriTest Content Creation Winstone 2003 v.1.0 при определении итоговых интегральных показателей.

В тестах, позволяющих оценить производительность системы при работе пользователя с офисными приложениями (VeriTest Business Winstone 2004 v.1.0 (рис. 6), VeriTest Business Winstone 2002 v.1.0.1 (рис. 7) и SySMark 2002 Office Productivity (см. рис. 5)), также блистали системные платы ASUS K8V Deluxe и Gigabyte GA-K8NNXP, показавшие лучшие результаты в тестах VeriTest Business Winstone 2004 v.1.0 и VeriTest Business Winstone 2002 v.1.0.1 соответственно, но на этот раз к ним присоединилась модель Albatron K8X800 ProII, опередившая всех по итогам теста SysMark 2002 Office Productivity.

Рис. 6. Результаты теста VeriTest Business Winstone 2004 v.1.0

Рис. 7. Результаты теста VeriTest Business Winstone 2002 v.1.0.1

Оценка общей производительности системы с помощью утилиты MadOnion PCMark2004 выявила лидерство материнской платы ABIT KV8-MAX3 (рис. 8).

Рис. 8. Результаты теста MadOnion PCMark2004

Материнская плата ABIT KV8-MAX3 оказалась победителем и в споре на скорость архивирования эталонной директории утилитой WinRar 3.2 (рис. 9), и в решении задач конвертирования эталонного wav-файла в mp3-файл (MPEG1 Layer III), для чего использовалась утилита AudioGrabber v1.82 с кодеком Lame 3.93.1 (рис. 10).

Рис. 9. Архивирование утилитой WinRar 3.2

Рис. 10. Выполнение задач конвертирования эталонных видео- и аудиофайлов

Однако при оценки времени, которое потребовалось для конвертирования эталонного MPEG2-файла в файл MPEG4 посредством утилиты VirtualDub1.5.10 и кодека DivX Pro 5.1.1, первенство захватила материнская плата Albatron K8X800 ProII (рис. 10), тогда как модели ABIT KV8-MAX3 и ASUS K8V Deluxe показали просто провальные результаты.

Тестирование возможностей компьютерной системы, построенной на основе исследуемых материнских плат при работе с профессиональными графическими приложениями, оценивавшихся по результатам тестов пакета SPECviewPerf v7.1.1, в очередной раз подтвердило безоговорочное лидерство модели ABIT KV8-MAX3 (рис. 11).

Рис. 11. Результаты теста SPECviewPerf v7.1.1

Ситуация повторилась и по итогам тестов, проведенных с помощью популярных игр (Comanche 4, Unreal Tournament 2003, Quake III Arena, Serious Sam: Second Encounter, Return to Castle Wolfenstein), где системная плата ABIT KV8-MAX3 также не знала себе равных (рис. 12).

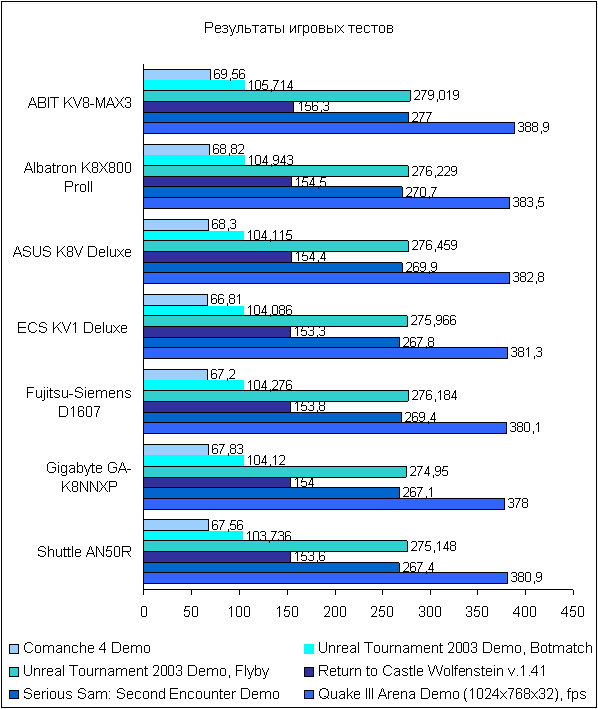

Рис. 12. Результаты игровых тестов

Результаты, полученные посредством тестовых утилит MadOnion 3DMark 2001SE (build 330) и FutureMark 3DMark 2003 (build 340), несколько пошатнули наметившуюся гегемонию платы ABIT KV8-MAX3. Так, по итогам теста FutureMark 3DMark 2003 (build 340) оказалось, что системная плата Gigabyte GA-K8NNXP может демонстрировать столь же высокие результаты CPU Score, а при программном рендеринге показывать даже более высокие значения, чем модель компании ABIT, хотя последняя в очередной раз оказалась недосягаемой по значению итогового результата этого теста при полноценном использовании возможностей графической карты (рис. 13).

A вот тест MadOnion 3DMark 2001SE (build 330), напротив, показал, что ABIT KV8-MAX3 превзошла всех при программном рендеринге, но уступила пальму первенства модели Fujitsu-Siemens Computers D1607 G11 в случае использования для построения изображения всех возможностей установленной графической карты (рис. 14).

Результаты, полученные посредством примененных нами синтетических тестов, еще раз указывают на абсолютное преимущество материнской платы ABIT KV8-MAX3 над остальными участниками тестирования и по величине максимальной пропускной способности шины памяти (рис. 15), и по производительности процессорной подсистемы при выполнении операций как с целочисленными значениями, так и с числами с плавающей запятой (рис. 16, 17, 18).

Рис. 15. Результаты тестов оценки пропускной способности шины памяти

Рис. 16. SiSoftSandra 2004 CPU Arifmetic Benchmark

Рис. 17. SiSoftSandra 2004 CPU Multimedia Benchmark

Рис. 18. Результаты теста ScienceMark 2.0 Molecular Dynamics Benchmark

Подводя итог изучению результатов нашего тестирования, попробуем провести небольшой анализ полученных значений. Вначале рассмотрим ситуацию с лидерами тестов Office Productivity и Internet Content Creation из тестового пакета SySMark 2002, Content Creation Winstone 2003 v.1.0 и Business Winstone 2002 v.1.0.1, Content Creation Winstone 2004 v.1.0 и Business Winstone 2004 v.1.0. Здесь хочется еще раз вернуться к вышеописанной ситуации с установками временных параметров контроллера памяти (таймингами памяти). Если вспомнить, что платы ASUS K8V Deluxe и Albatron K8X800 ProII по непонятной причине восприняли данные о таймингах, «зашитые» в чипе SPD, как 2,5-3-3-6, то полученные результаты становятся вполне объяснимыми. Дело в том, что чем больше результат теста будет зависеть от скорости случайного чтения данных из оперативной памяти (точнее сказать от задержек при обращении к произвольным страницам памяти), тем большее преимущество будут иметь данные модели перед остальными участниками за счет того, что значение tRAS (RAS# Active time) у них равно 6 против 8 у остальных моделей. Но, немного забегая вперед, нетрудно предположить, что в тестах, где важнейшим фактором является скорость при последовательном чтении данных из памяти, более медленное время CAS Latency, равное 2,5 для упомянутых моделей материнских плат компаний ASUSTeK и Albatron (в то время как у других системных плат оно принято равным 2), сыграет отрицательную роль, снизив их результаты. В данной ситуации успех этих двух плат по итогам вышеупомянутых тестов становится вполне закономерным.

Теперь обратимся к лидеру по результатам подавляющего большинства тестов - к системной плате ABIT KV8-MAX3. Чем обусловлен феномен этого экземпляра? Все дело в маленькой хитрости производителя, которая заключается в том, что при выборе в BIOS Setup настроек по умолчанию для процессора AMD Athlon 64 с тактовой частотой 2000 МГц частота FSB принимается равной 204 МГц вместо положенных 200 МГц. Таким образом, налицо банальный разгон системы. Вот и вся формула успеха (здесь необходимо оговориться, что при изменении версии прошивки BIOS ситуация может стать иной). Отметим, что мы учли возможность возникновения подобной ситуации, введя поправочный коэффициент, и в итоге рост производительности системы, достигнутый за счет увеличения тактовой частоты процессора путем повышения частоты FSB, компенсируется данным коэффициентом и не влияет на конечный интегральный показатель производительности.

Завершая обсуждение итогов оценки производительности, хочется обратить внимание на результаты, показанные системными платами Gigabyte GA-K8NNXP и Shuttle AN50R, построенными на чипсете NVIDIA nForce3 150. Здесь есть ряд показательных моментов. Первое - это то, что высокие результаты, показанные этими материнскими платами в тестах, требующих высокой пропускной способности системной шины, в качестве которой используется шина HyperTransport (8x16 бит 600 МГц), например таких, как FutureMark 3DMark 2003 в случае использования программного рендеринга (Score (Force software vertex shaders)) и при выполнении процессорного теста (CPU Score), свидетельствуют о том, что возможностей этого канала вполне достаточно даже для задач такого рода. Более того, использование специальных механизмов, реализованных в чипсете NVIDIA nForce3 150 (что, вероятнее всего, обусловлено влиянием технологии StreamThru), даже позволяет опережать при выполнении подобных задач системные платы с более широкой и быстрой шиной HyperTransport, построенные на чипсете VIA K8T800.

Подводя окончательный итог всему вышесказанному, отметим, что по результатам проведенных нами тестов самой высокопроизводительной материнской платой, показавшей наивысший интегральный коэффициент производительности, стала модель Gigabyte GA-K8NNXP, продемонстрировавшая стабильно высокие результаты в ходе всех тестовых испытаний.

Воздав должное лидерам, все же отметим, что разница в производительности поступивших в наше распоряжение материнских плат была не столь уж и высока, в такой ситуации большое значение при выборе той или иной модели имеют функциональные возможности системных плат. В этом плане особого внимания заслуживает системная плата ABIT KV8-MAX3, не только обладающая впечатляющим набором интегрированных устройств, но и реализующая целый ряд довольно интересных фирменных технологий компании ABIT. Именно эта системная плата получила наивысшую оценку функциональности и в результате стала обладателем самого высокого значения интегрального показателя качества. Хотя и эта материнская плата не лишена ряда недостатков и специфических особенностей. К их числу можно отнести отсутствие COM- и LPT-портов, что, может быть, и является вполне оправданным и прогрессивным решением, однако пользователям, все-таки планирующим в дальнейшем использовать старые устройства с данными интерфейсами, следует учитывать этот факт. Кроме того, у этой модели есть проблемы с корректной поддержкой технологии AMD Cool’n’Quiet, реализованной в процессорах AMD Athlon 64 (напомним, что данная технология позволяет динамически изменять тактовую частоту и напряжение питания процессора в зависимости от его загрузки). Хотя справедливости ради отметим, что этим страдает большинство системных плат, предоставленных нам для тестирования. Исключением стали лишь две модели: ECS PHOTON KV1 Deluxe и Fujitsu-Siemens Computers D1607 G11, полностью поддерживающие данную технологию компании AMD. Но вполне вероятно, что с выходом новых версий BIOS и остальные материнские платы смогут корректно реализовать эту довольно полезную функцию процессоров AMD Athlon 64.

Редакция выражает признательность компаниям, предоставившим материнские платы для проведения тестирования:

Представительству компании ABIT (www.abit.com.tw, www.abit.ru) за предоставление материнской платы ABIT KV8-MAX3 v.1.0;

Введение

В последнее время рынок компьютерной индустрии порадовал нас огромным разнообразием новинок в мире комплектующих. Казалось, совсем недавно, в нашу жизнь вошли новые стандарты оперативной памяти DDR2, двухъядерные процессоры, появились новые платформы под эти системы, но прогресс не стоит на месте и вот уже анонсированы четырехъядерные процессоры, под которые будут разрабатываться новые платформы. Это естественно коснулось и рынка видеокарт. С каждым днем ведущие производители модифицируют модели видеокарт, увеличивают мощности, совершенствуют системы охлаждения. Однако, далеко не всем пользователям персональных компьютеров по карману все эти новинки. Что же делать, если хочется поиграть в современные игры, а денег на покупку современной игровой конфигурации компьютера не хватает? После появления и распространения платформы Сокет 939, старая Сокет 754 и вовсе отошла на второй план. Многие посчитали ее «тупиковой» веткой. Однако, после анонса платформы AМ2, Сокет 939 сам оказался в похожей ситуации. Кроме того, около года назад, компания AMD порадовала обладателей плат с Сокет 754 выпуском процессоров AMD Athlon 64, основанных на самой современной ревизии ядра Venice степпинга E6. Поэтому мы все-таки решили посмотреть, на что способна платформа Сокет 754 сегодня и попытаться понять: так ли необходимо осчастливить продавцов «железа» энной суммой дензнаков для покупки нового компьютера удовлетворяющего требованиям современных игр или стоит таки вложить деньги в меньшем количестве и вдохнуть жизнь в, уже ставшее родным, содержимое системного блока.

Тестовые системы

В тестировании приняли участие 3 системы:

Система №1

Материнская плата ASUS K8N, socket 754, NVIDIA nForce3 250
Процессор AMD Athlon 64 3000+ (o/c 236x10), Socket 754 (o/c 236x10)
Память 2 x 512 MB Kingston PC3200
Видеокарта GF 6800 GS Palit 256mb, AGP , Retail (o/c 500core/1300mem)
Блок питания Powerman Pro (Chieftec) 460W

Система №2

Материнская плата MSI K8N NEO3-FSR, socket 754, NVIDIA nForce 4-4X
Процессор AMD Athlon 64 3000+ (o/c 236x10), Socket 754
Память 2 x 512 MB SAMSUNG PC3200
Видеокарта XFX GF 7600 GS eXtreme Edition (XXX) 256mb, PCI -E (o/c 500core/1300mem)
Блок питания DELTA 350-100A 340W

Система №3

Материнская плата ASUS M2N SLI Deluxe, socket AM2, nForce570
Процессор AMD Athlon 64 X2 4600+, 2,4 GHz, Socket AM2
Память 1024 MB Samsung DDR2 PC4200
Видеокарта Gigabyte GF 7600GT 256MB, PCI -E
Блок питания Powerman 430W

Далее, в таблицах сравнения производительности и комментариях мы их так и будем именовать: Система №1, Система №2 и Система №3 соответственно. Разгон последней системы не проводился, поскольку она представляет в нашем обзоре вариант покупки нового ПК (взамен апгрейда), обладающего достаточной производительностью в современных играх, и как следствие, в разгоне не нуждающегося.

До начала тестирования хотелось бы сказать несколько слов о материнских платах, процессорах и видеокартах, принявших участие в тестировании.

Описание материнских плат

1. Материнская плата ASUS K8N

Недорогая, с довольно богатыми возможностями, плата Asus K8N основана на чипсете NVIDIA nForce3 250 и поддерживает процессоры AMD Athlon64 и AMD Sempron. Конечно, «мечтой оверклокера», данную плату назвать трудно, однако она целиком и полностью оправдывает вложенные в нее средства. Настройки БИОСа (AMI flash BIOS) могут порадовать самых требовательных пользователей — доступны изменения частоты шины процессора от 200 до 300 МГц шагом в 1 МГц, (надо отметить, что ASUS K8N имеет фиксированные частоты шины PCI \ AGP , что имеет очень большое значение при разгоне), множителя шины HyperTransport, плата позволяет изменять напряжение, подаваемое на процессор, память, шину AGP . Кроме того, ASUS K8N позволяет осуществлять тонкую настройку таймингов памяти, что также очень важно при разгоне системы. В процессе разгона у данной платы была выявлена интересная особенность — стабильный разгон процессора возможен только при повышении частоты шины AGP на 1-2 МГц от дефолтных 66 МГц (выражаю признательность Максиму за ценную информацию). Отдельно хочется отметить некоторые особенности работы платы с видеокартами семейства GF6xxx. Эта проблема довольно актуальна для чипсета nForce3 + GF6xxx и проявляется она замиранием картинки на короткое время в различных 3D приложениях (так называемые «фризы»). В процессе эксплуатации данной платы в связке с видеокартой PALIT GF6800GS AGP , мы тоже временами наблюдали вышеупомянутые замирания картинки. Однако, в целом, плата оставила самые приятные впечатления. Программное обеспечение, которое поставляется в комплекте с материнской платой, порадовало широким разнообразием полезных программ и утилит. Особенно хочется отметить функцию ASUS EZ Flash, которая позволяет производить обновление BIOS прямо через меню его настройки. Для обновления больше не требуются работающие под DOS утилиты прошивки ПЗУ и загрузочные дискеты, необходимо только подключение вашего компьютера к Интернету.

2. Материнская плата MSI K8N Neo-3F

На покупку данной материнской платы подтолкнуло желание получить возможность использования в своей системе видеокарты с интерфейсом PCI -E 16х (плата основана на чипсете nForce 4-4х) за небольшие деньги, т.е. без смены остальной конфигурации системного блока. Кроме того, до приобретения новой видеокарты с интерфейсом PCI -E была необходимость как то эксплуатировать компьютер три-четыре месяца, и здесь, MSI K8N Neo-3F стала единственным вариантом апгрейда, благодаря наличию AGP -порта. Разумеется, о полноценной поддержке AGP 8х следовало забыть сразу же (о чем заботливо предупреждает официальный сайт MSI), что и подтвердилось тестами, которые были проведены самостоятельно и найдены в интернете. Тем не менее, наличие данного порта позволило мне с некоторыми ограничениями спокойно досидеть до появления в нашей глуши видеокарт PCI -E среднего ценового диапазона за разумные деньги.

И здесь вылезает еще одна проблема: при переразгоне памяти мать уходит в даун, из которого возвращается только сбросом перемычки на материнской плате. К этому можно добавить невозможность отключения проверки флоппи-диска и не очень удобную схему управления вращением вентилятора процессора. Зато есть круглые шлейфы в комплекте. В общем, более неоднозначного восприятия в моей жизни еще не было. Но это вовсе не значит, что я, в итоге, остался недоволен покупкой, материнская плата отрабатывает каждый вложенный в неё рубль.

3. Материнская плата ASUS M2N- SLI Deluxe

Материнская плата Asus M2N- SLI Deluxe основана на чипсете NVIDIA nForce 570 SLI . Технические характеристики Asus M2N- SLI Deluxe являются сочетанием возможностей чипсета и нескольких дополнительных контроллеров. Не будем упоминать очевидные вещи, типа поддержки процессоров Socket AM2, SLI в режиме х8 и памяти DDR2. Шесть портов Serial ATA и один Ultra DMA 133/100/66/33 реализованы силами чипсета, а дополнительно имеется контроллер JMicron JMB363, один из пары портов которого находится рядом с первым разъёмом PCI -E x16, а второй выведен на заднюю панель. Чуть выше него на задней панели разъём IEEE 1394, который реализован дополнительным контроллером Texas Instruments. Чипсет обеспечивает 10 портов USB 2.0, четыре из них выведены на заднюю панель, и два гигабитных сетевых контроллера, работающих через PHY Marvell. За 8-канальный звук класса High Definition Audio отвечает ADI 1988B, не забыт ни коаксиальный, ни оптический S/PDIF. Функциями ввода-вывода заведует ITE IT8716F-S. Хочется отдельно отметить, что плата Asus M2N- SLI Deluxe имеет шесть (sic!) коннекторов для вентиляторов. Они к тому же расположены достаточно удобно для подключения: два ближе к задней панели разъёмов, два сверху и два в правом нижнем углу платы.

Если говорить о комплектности, то она вполне приличная и включает:

SLI мост;
UltraDMA 133/100/66 шлейф;
флоппи шлейф;
6 SATA кабелей;
3 кабеля для подключения питания к 6 SATA устройствам;
планка с двумя разъёмами USB 2.0;
планка с разъёмом IEEE1394;
руководство пользователя и Quick Start Guide;
CD с драйверами и утилитами;
комплект программ InterVideo Media Launcher;
заглушка на заднюю панель;
микрофон Array2-SNA производства Andrea Electronics Corporation.

BIOS материнской платы Asus M2N- SLI Deluxe основан на коде от Award и обладает неплохими оверклокерскими возможностями. В их числе:

изменение частоты тактового генератора: 200-400 МГц с шагом 1 МГц;
изменение частоты шины PCI -E: 100-200 МГц с шагом 1 МГц;
изменение напряжения памяти DDR2: 1,8-2,5 В с шагом 0,05 В;
изменение напряжения на процессоре: 0,8-1,5625 В с шагом 0,0125 В;
изменение множителя с шагом 1.

Обращает на себя внимание очень высокий верхний предел увеличения напряжения на памяти. В ранних версиях BIOS изменение множителя осуществлялось с шагом 0,5.

Помимо этого в разделе Advanced Voltage Control имеются следующие возможности по изменению напряжений:

CPU /Chipset HT Voltage: 1,2-1,5 В, шаг 0,05 В;
Chipset Core Voltage: 1,4-1,6 В, шаг 0,1 В;
Chipset Standby Core Voltage: 1,4 или 1,6 В;
Chipset PCI -E Voltage: 1,5-1,7 В, шаг 0,05 В;
CPU VCore Offset Voltage: Disabled, Offset 100 мВ.

Что касается таймингов памяти, то список доступных для изменения параметров очень велик и может уместиться лишь на нескольких листах.

Описание процессоров

1. AMD Athlon 64 3000+ Socket 754, Venice, ADA3000AKK4BX

Как видно из названия, процессор основан на ревизии ядра Venice, имеет 512 Кб L2 кэша, рабочая частота процессора 2 ГГц, рабочее напряжение 1,35В, множитель10х. Учитывая неплохой разгонный потенциал этого семейства процессоров, мы сразу увеличили частоту FSB в БИОСе до 240 МГц, частота шины HyperTransport была снижена до 3-х, функция AMD QnQ была отключена. Система загрузилась с первой попытки, программа CPU -z определила, что процессор работает на частоте 2,4 ГГц (240х10), однако во время прогона некоторых тестов система зависала, поэтому, для стабильной работы, частота шины FSB была снижена до 236 МГц, и дальнейшее тестирование проводилось с тактовой частотой 2,36 ГГц (236х10).

2. AMD Athlon 64 3000+ Socket 754, Venice, ADA3000AKK4BX (OEM)

Собрат вышеупомянутого процессора, только в ОЕМ упаковке, продемонстрировал сходные способности к разгону при аналогичных действиях по его разгону. В качестве охлаждения использовался боксовый кулер от процессора Sempron 2600+ Soket 754.

3. AMD Athlon 64 X2 4600+

Процессоры с пониженным энергопотреблением для Socket AM2 систем были объявлены AMD ещё в середине мая. Тогда компания выпустила два класса экономичных процессоров — с типичным тепловыделением 65 и 35 Вт. Эти классификация действует и по сей день. Первая группа CPU на данный момент включает в себя достаточно мощные двухъядерные процессоры, работающие на частотах до 2,4 ГГц включительно и имеющие рейтинги 3800+, 4200+ и 4600+. В нашем тестировании принял участие Athlon 64 X2 4600+, работающий на частоте 2,4 ГГц и имеющий объём кэш-памяти 512 Кб. Разгон процессора не проводился, частота процессора во время тестирования оставалась дефолтной — 2,4 ГГц.

Описание видеокарт

Краткие характеристики:

интерфейс шины: AGP ;
интерфейс памяти: 256 бит;
тип памяти: 256 Мб GDDR3;
RAMDACs: 400 МГц;
частота чипа: 450 МГц;
частота памяти: 1200 МГц.

В комплект поставки входят:

руководство пользователя (в том числе и на русском языке);
переходник DVI - VGA ;
диск с драйвером;
диск с программой CyberLink Power DVD ;
диск с игрой Toca Race Driver.

Необходимо отметить, что карта по умолчанию работала на завышенных, по сравнению с референсными, частотах. Так, частота ядра в режиме Low power 3D составляла 350 МГц, а в режиме Perfomance 3D — 450 МГц, а частота памяти — 1200 МГц. На карте установлена штатная система охлаждения, чипы памяти закрыты алюминиевыми радиаторами. При помощи хорошо всем известной программы RivaTuner 2.0 RC 16, видеокарта была разогнана до частот 500/1300 МГц, при которых и проводилось дальнейшее тестирование.

Краткие характеристики:

интерфейс шины: PCI -E 16x;
интерфейс памяти: 128 бит;
тип памяти: 256 Мб GDDR2;
RAMDACs: 400 МГц;
частота чипа: 500 МГц;
частота памяти: 900 МГц.

Видеокарта известного американского брэнда XFX собрана, как водится, в Китае. С виду обычная 7600GS DDR2 референс дизайна со стандартным пассивным охлаждением, используемым и другими брэндами. Изюминка кроется в частоте чипа и памяти, а она составляет 500 МГц по чипу и 900 МГц по памяти, при этом используются чипы производства Infenion со временем выборки 2,3 нс. Напомню, что частоты «обыкновенных» 7600GS DDR2 составляют 400/800. Что же, неплохая прибавка за небольшую разницу в цене. Приятно, что фирмой производителем использована возможность снятия показаний термистора, встроенного в ядро, что позволяет особо опасливым пользователям выставить свой порог отключения карты при перегреве прямо на закладке драйвера без дополнительных манипуляций с БИОС видеокарты. Естественно, что все диагностические утилиты тоже прекрасно справляются с чтением показаний температуры. Поставляется карта в небольшой, выдержанной в фирменных цветах, коробочке. Комплект поставки так же обычен для карт этого ценового диапазона:

мануал (в нашем случае и на русском, что приятно);
переходник DVI - VGA ;
диск с драйвером и утилитами.

Карта продемонстрировала некую способность к разгону до частот 530/1000 без дополнительных мероприятий, на которых и проводилось тестирование.

Краткие характеристики:

интерфейс шины: PCI -E 16х;
интерфейс памяти: 128 бит;
тип памяти: 256 Мб DDR3;
RAMDACs: 400 МГц;
частота чипа: 560 МГц;
частота памяти: 1400 МГц.

В нашем обзоре играет роль «печки откуда пляшут». Это качественно сделанный добротный середнячок, в точности повторяющий референс-дизайн NVIDIA. Разгон карты не проводился.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

3DMark03 (build 3.6.0) Basic Edition (Free, Limited)
3DMark05 (build 1.2.0) Basic Edition (Free, Limited)
3DMark06 (build 1.0.2) Basic Edition (Free, Limited)
DOOM3

3D Mark 2003
Характеристики системы	Очки в тесте
	12057
	10924
	13003

Вполне ожидаемо лидирует самая современная система (№3), на втором месте за счет более мощной видеокарты, расположилась система №1 и замыкает шествие система №2.

3D Mark 2005
Характеристики системы	Очки в тесте
Система №1 (A64 236x10/GF6800GS AGP 500/1300)	5989
Система №2 (A64 236x10/GF7600GS PCI -E 530/1000)	5048
Система №3 (A64 X2 4600+/GF7600GT PCI -E)	5989

Удивительно, но факт — Система №1 вырывается вперед, вероятно за счет более широкой шины памяти у 6800 GS. 7600GT не спасает и наличие двухядерного процессора в Системе №3.

3D Mark 2006
Характеристики системы	Очки в тесте
Система №1 (A64 236x10/GF6800GS AGP 500/1300)	2700
Система №2 (A64 236x10/GF7600GS PCI -E 530/1000)	2645
Система №3 (A64 X2 4600+/GF7600GT PCI -E)	3129

Более современная система восстанавливает статус кво. Обратите внимание на минимальный разрыв между Системой №1 и Системой №2.

Тестировалось две настройки видеокарты, результаты сведены в таблицу. Тестирование показало, что и здесь сдерживающим фактором стала «маломощность» видеокарт.

DOOM3 (1280*1024, настройки — высокое качество)
Характеристики системы	Очки в тесте
Система №1 (A64 236x10/GF6800GS AGP 500/1300)	85,0
Система №2 (A64 236x10/GF7600GS PCI -E 530/1000)	84,0
Система №3 (A64 X2 4600+/GF7600GT PCI -E)	89,7

Cитуация повторяется: Система №3 снова в лидерах, но обратите внимание на незначительность отрыва от конкурентов. Система №2 и №1 опять демонстрируют практически идентичный результат, тем самым подтверждая тезис о «процессорозависимости» игры. Результат, показанный двухядерником, характерен для неоптимизированных под него приложений.

Выводы

Подведем итоги. В ходе тестирования мы пришли к мнению, что агпрейд на более современную платформу без смены видеокарты не принесет особых дивидендов. Как показало наше небольшое исследование, именно возможности видеокарты серьезно влияют на результаты тестов. Придя к этому выводу, мы добросовестно прочесали весь Интернет и дополнительно выяснили что данная ситуация характерна и для других систем, в том числе и на новейшем и мощном процессоре Intel Core2 Duo и меняется только при использовании видеокарт более высокого класса а значит и более высокой стоимости, таких как 7900GS. Более того, если вы, переходя на новую платформу, планируете остановиться на аналогичных по быстродействию CPU и GPU , то кардинальных изменений к лучшему только сменой типа разъема и приобретения материнской платы с двухканальным режимом работы памяти не будет вообще. Так что «старушки», обладая практически той же функциональностью, что и новейшие материнские платы при значительно более низкой цене, выглядят достаточно пристойно, даже на фоне современных систем среднего уровня. Ну, разве что отсутствие SATA 2 возможно кому-то отравит жизнь.

Спасибо за предоставленную «печку, от которой плясали» Александру Котрусову а.к.а. SAN.

Вопрос о том, какую материнскую плату купить под Athlon 64, в среде пользователей до сих пор стоит очень остро, несмотря на небольшие различия между ними в принципе. Основная причина этого – неправильный подход к их выбору, а точнее, перенесение навыков, приобретенных еще при работе с продуктами для Socket A, на Socket 754/939. По сути же разница между старой и новой платформами огромна, точнее – их просто нельзя сравнивать.

Даже в лице моделей на чипсетах nForce2 и KT880 мы, по сути, имели дело с разработками пятилетней давности, подвергшимися эволюционным изменениям. Но материнские платы для новых процессоров AMD Athlon 64 создавались, что называется, с нуля, так что ни о какой "плохой наследственности" в данном случае речь не идет. Вопрос только в том, понимают ли это пользователи? Большинство потенциальных покупателей не имеют возможности взглянуть на работающую систему с Athlon 64 по причине того, что их практически нет в крупных магазинах. Именно поэтому после приобретения процессора (чаще всего для Socket 754) и перехода к поиску материнской платы посоветоваться чаще всего бывает не с кем. Даже в Интернете информации на данную тему совсем немного, и носит она скорее обзорный, нежели тестовый характер.

Чтобы отчасти восполнить этот пробел, мы решили собрать все имеющиеся на нашем рынке модели для Socket 754/939 и рассмотреть, что же сейчас может выбрать украинский покупатель, желающий иметь современную и в чем-то даже эксклюзивную систему.

Особенности тестирования Испытания плат проводились в таких конфигурациях: процессоры Sempron 3100+, Athlon 64 3200+ (Socket 939), видеокарты Sapphire X800XT PE (AGP), X800 XL (PCI-E), модули памяти GEIL PC4200, жесткий диск WD 1600JB.

В BIOS Setup всех плат по возможности устанавливались фиксированные частоты AGP/PCI-E/PCI, множитель процессора понижался до наименьшего значения, после чего с шагом 5 MHz поднималась частота FSB. После каждого ее изменения проверялась стабильность работы – выполнялся старт ОС (Windows XP Professional SP2) и проверка на отсутствие ошибок в тесте архивирования 7-Zip. Последняя "удачная" частота FSB заносилась в таблицу.

В испытаниях принимали участие модули памяти GEIL DDR-533, которые практически не чувствительны к изменению напряжения (при 2,6 В и 3,0 В их характеристики почти не меняются), но в то же время имеют огромный потенциал по достижению высоких частот. Так что полученные результаты действительно можно считать пороговыми.

Скажем еще несколько слов о практической пользе тонкой настройки систем на базе Athlon 64. Поскольку интегрированный контроллер памяти имеет очень небольшую латентность, огромное влияние на быстродействие приобретают низкие тайминги. Реальный прирост производительности (для режима DDR400) при переходе с 8-4-4-3-CMD2 на 6-2-2-2-CMD1 для платформы Socket 754 составляет до 15%, что является действительно прекрасным результатом (для сравнения: то же изменение параметров для i875P на Socket 478 прибавит около 7%). Но Socket 939 просто бьет все рекорды: в случае использования двухканального доступа на новом 90-нанометровом ядре Athlon 64 Winchester быстродействие может возрасти почти на 20%. Поэтому оверклокерам не стоит особо стремиться к большим частотам FSB – лучше подумать о приобретении хороших модулей памяти, способных стабильно работать при малых значениях задержек (к примеру таких, как Kingston HyperX или Corsair), – такой подход более разумен.

И еще одно наблюдение: при работе с платформами AMD64 производительность в стандартном режиме 200 MHz с таймингами 6-2-2-2-CMD1 оказывается более высокой, чем при 220 MHz при пониженном множителе и задержках 8-4-4-2-CMD2. Так что даже нижний порог разгона, достигнутый материнскими платами в нашем тестировании, можно считать вполне приемлемым. Чем же тогда лучше плата, способная стабильно работать на больших частотах? Косвенно это свидетельствует о более грамотной разводке и качестве используемых элементов, ну и, разумеется, о "правильности" ее BIOS Setup.

В данном тестировании, в отличие от других подобных материалов, список представленных брендов не так широк. Хотя материнские платы под Athlon 64 есть сегодня в арсенале большинства производителей, на нашем рынке в этом сегменте представлены далеко не все. Тем не менее 23 модели от девяти компаний нам все же удалось собрать, что само по себе уже можно назвать неплохим результатом.

Albatron K8X800 ProII

Как показывает практика, удобство работы с системной платой во многом может определяться незначительными, на первый взгляд, нюансами. Компоновка разъемов и деталей Albatron K8X800 ProII имеет небольшие особенности. Так, близкое размещение микросхемы северного моста к процессорному разъему ничуть не мешает установке кулера процессора – находящийся на чипе игольчатый медный радиатор имеет довольно малую высоту. Расположение разъемов памяти позволяет беспрепятственно направить поток охлаждающего ее воздуха в верхнюю часть корпуса, но рычажки защелок слотов в открытом виде будут мешать установке видеокарты – налицо мелкая недоработка.

Верхняя половина K8X800 ProII достаточно плотно упакована контактными площадками: между разъемами памяти и краем платы находятся оба порта IDE и основной ATX-коннектор, что не сделает удобнее сборку системы на этой платформе. А перемещение FDD-интерфейса к самому дну корпуса, вероятно, должно символизировать окончательный отказ разработчиков от использования 3,5-дюймовых накопителей.

AOpen n250a-FR

Компоновка этой полноразмерной АТХ-платы несколько нетрадиционна, что можно отнести скорее к положительным моментам. Три разъема DIMM расположены вверху платы, над процессорным сокетом; справа от него – питание, разъемы PATA и FDD. Единственная микросхема чипсета NVidia nForce3 250 находится справа от слотов PCI и AGP. Удивление вызывают лишь два разъема SATA, размещенные непосредственно под процессорным гнездом. Но на этой плате есть и SATA RAID-контроллер, рядом с которым плотной группой расположились еще четыре порта SATA.

Размещение компонентов выглядит достаточно продуманным – так, воздушный поток кулера процессора "по дороге", до попадания в радиатор, обдувает видеокарту, а после этого – еще и память. Кроме того, потоки процессорного кулера и "вытяжки" блока питания сонаправлены, что, несомненно, будет способствовать поддержанию оптимального температурного режима внутри корпуса.

Плата отличается прекрасным оснащением ("двойной" BIOS, два порта FireWire, цифровые входы/выходы S/PDIF, в наличии даже такая редкость, как порт джойстика) и большим количеством технических инноваций.

ASUS A8AE-LA

К нам попал инженерный образец материнской платы на новом чипсете ATI Xpress 200. Хотя продукт будет распространяться под торговой маркой ASUS и имеет собственное название, официально он пока не существует (на сайте производителя информации о данной модели найти не удалось). Несмотря на формфактор mATX, A8AE-LA можно смело отнести к категории топовых продуктов. Имеются интегрированное графическое ядро, слот для внешней видеокарты PCI Express x16, FireWire-контроллер и четыре порта SATA (через южный мост ATI SB400) с возможностью создания RAID-массивов. Есть также достаточно редко встречающийся разъем PCI Riser, предназначенный для установки "елочки" и позволяющий использовать плату в 1U корпусах с PCI-картой, расположенной параллельно плоскости платы. Дополняет общую картину 24-контактный разъем питания, что еще раз подчеркивает возможность серверного применения данного продукта. Чипсет Xpress 200 у ATI получился очень солидный. Например, по функциональности встроенного видео у канадцев просто нет конкурентов – подобраться к возможностям интегрированного Radeon 9600 никто даже не пытается. Так что посмотреть на серийные образцы на новом наборе логики будет вдвойне интересно.

ASUS K8S-MX

Одна из самых миниатюрных плат в обзоре содержит все необходимые атрибуты офисной платформы. На минимальной площади размещено по паре PCI-слотов, разъемов памяти, SATA и IDE. Видимо, из-за нехватки места конструкторам пришлось развернуть IDE-коннектор на 90°, а FDD-порт вынести в самый низ платы, под слоты PCI. Высокий радиатор северного моста, близко расположенный к процессорному гнезду, может стать помехой при установке нестандартных кулеров. Но такие нюансы компоновки вряд ли стоит считать существенными, ведь данная платформа позиционируется для серийной сборки офисных "рабочих лошадок", а не для энтузиастов, постоянно занимающихся модернизацией и разгоном своих ПК.

Из приятных особенностей платы хотелось бы отметить наличие разъема PCI-E x1, а также фирменную цветную маркировку коннектора управления и индикации передней панели, которую по достоинству оценят сборщики.

ASUS K8V Deluxe/K8V SE Deluxe

ASUS K8V SE Deluxe

Заметить разницу между двумя продуктами от ASUS очень сложно. Ведь на самом деле плата с индексом SE является доработанным релизом оригинального Deluxe, отличаясь только обновленной версией южного моста и контроллером Gigabit Ethernet.

Компоновка элементов свидетельствует о вдумчивом подходе проектировщиков ASUS. Придраться можно разве что к слишком близкому расположению радиатора северного моста к креплению кулера процессора. Весьма вероятна ситуация, когда некоторые конструкции просто не удастся закрепить на штатном гнезде над процессором. Возможно, решить проблему поможет съемное крепление радиатора северного моста.

Топология разъемов питания, памяти, AGP-слота не вызывает вопросов. Размещение планок памяти способствует их обдуву потоком воздуха. Как всегда, на высоте оснащение дополнительными разъемами на задней панели системного блока: можно подключить два USB-порта, COM-порт и игровой.

ASUS K8V-X

Модель явно рассчитана на экономных любителей данной марки, которые, впрочем, относятся к своим системам без особых претензий. Платы серии X традиционно представляют собой бюджетные решения с каким-нибудь "подарком" от ASUS – в виде S/PDIF на задней панели, контроллера Gigabit Ethernet или звукового кодека от Analog Devices. Как ни странно, на K8V-X присутствует все вышеперечисленное, что делает ее достаточно привлекательной (особенно учитывая цену). Дополнительная комплектация практически отсутствует, но это вряд ли станет серьезной помехой, все необходимое уже есть на PCB и задней панели. Несомненным плюсом данной платы являются мощный BIOS Setup и отличные разгонные показатели. Похоже, инженеры ASUS решили, что все без исключения модели, выходящие под этой торговой маркой, должны обладать огромным оверклокерским потенциалом, и K8V-X наглядный тому пример.

ASUS K8N-E Deluxe

Полноразмерная ATX-плата на самом распространенном чипсете под Socket 754 – NVidia nForce 3. Учитывая количество свободного места на текстолите, размещение компонентов могло быть и более удобным. Необычное решение – порты SATA расположили между процессорным сокетом и слотом AGP. Хотя неудобства это вызвать не должно, но слишком близкая посадка двух портов IDE и разъема питания наверняка понравится не многим. Для тех, кому покажется мало двух портов SATA, имеется контроллер Silicon Image c четырьмя SATA 150 и возможностью создания "серьезных" RAID-массивов (вплоть до 0+1). Задняя панель сбалансирована и функциональна, так что применение дополнительных колодок вряд ли понадобится. По разгону K8N-E Deluxe находится в рекордсменах – частоту FSB 250 MHz будем считать просто отличным результатом.

ESC K8T800-A

ECS K8T800-A

Фиолетовый текстолит этой платы изобилует незанятыми местами. При достаточной площади PCB оснащение данной модели можно назвать стандартным. Она не перегружена разъемами, что позволило проектировщикам разместить их свободно, без особой тесноты. Взаимное расположение процессорного гнезда, блока VRM и слотов памяти обеспечивает обдув последних двух, но если для элементов VRM это можно считать охлаждением, то для модулей памяти – скорее наоборот, нагревом. И если процессор окажется слишком "горячим", то память лучше устанавливать в дальний слот. Хотя, судя по наклейкам на коробке и на самой плате, наиболее "предпочитаемый" ею процессор – AMD Sempron, который не использует 64-битные расширения и работает на сравнительно невысоких частотах. При этом в руководстве заявляется поддержка всего семейства AMD K8 без ограничений.

Foxconn 755A01-6EKRS

Foxconn 755AO1-6EKRS

Хорошо оснащенная и довольно большая по площади плата от Foxconn привлекает внимание тем, что на ней практически не видно незанятых участков текстолита. Это приводит к тому, что не ко всем коннекторам просто добраться. Так, IDE- и FDD-порты, а также планка ATX-питания втиснуты вплотную друг к другу. Вместе с тем две пары разъемов SATA распаяны достаточно свободно и в той области платы, доступ к которой не перекрыт в корпусе отсеками дисковых накопителей. Внушительные батареи конденсаторов в непосредственной близости к процессорному гнезду и слотам памяти могут свидетельствовать о чрезмерной перестраховке разработчиков. Или же наоборот – о том, что с их помощью проектировщики сглаживали "шероховатости" сопряжения шин. Упрощенные возможности BIOS Setup и 36-месячная гарантия говорят о направленности продукта на корпоративный рынок.

Gigabyte GA-K8NS Ultra 939, GA K8NSNXP-939

Попавший на тестирование экземпляр платы можно скорее назвать техническим образцом, нежели законченным продуктом (его выход в свет не за горами). Интерес вызывает пока неизвестная ревизия южного моста VT8237R, причем узнать, что же означает таинственная буква R, нам так и не удалось. Общее впечатление – недорогое самодостаточное изделие для младших процессоров Athlon 64. Несколько удивляет очень скромная (по меркам продукции Gigabyte) задняя панель с двумя портами COM. Применение 24-контактного разъема питания, похоже, становится традиционным и для второго поколения Socket 939 с поддержкой PCI Express – эта плата оснащена заглушкой, закрывающей дополнительные четыре контакта в случае использования блока питания старого стандарта. Модулю VRM традиционно для данной торговой марки уделено повышенное внимание – "на глаз" количество витков на катушках наибольшее по сравнению с продуктами конкурентов. Как это скажется на эксплуатационных характеристиках – покажет тестирование серийных образцов.

MSI K8M Neo-V

Данная модель основана на чипсете VIA K8M800. Уменьшенная ширина платы приводит к необходимости своеобразного размещения других компонентов – разъемов DIMM здесь всего два (чего, впрочем, обычно вполне достаточно), но есть и более серьезные неудобства – при установленных шлейфах Secondary IDE закрыть защелку на разъеме AGP невозможно, и виной тому еще и крайне неудачно расположенный в этом районе конденсатор.

Впрочем, совершенно не факт, что разъем AGP в системе на K8M Neo V будет вообще востребован – по своему оснащению она является типичной офисной платой, оснащенной, как и полагается этому классу устройств, интегрированным графическим акселератором. Да и во всем остальном она ничем не выделяется из когорты "офисных работников" – два разъема SATA, АС’97-кодек и Fast Ethernet-контроллер от Realtek, аппаратный мониторинг от Winbond.

MSI K8N Neo-FSR, K8N Neo Platinum

MSI K8N Neo-FSR

MSI K8N Neo Platinum

Разница между двумя моделями состоит преимущественно в их комплектации – PCB у них одинаковые (и, в отличие от моделей конкурентов, покрыты темным матовым лаком). В более богато оснащенной плате Platinum Edition имеются дополнительный FireWire-контроллер от VIA и еще два порта SATA – за счет установки контроллера от Marvell. Все прочее идентично, хотя на плате есть еще минимум одно нераспаянное посадочное место под большой чип – скорее всего, там предполагался дополнительный Ethernet-контроллер (основной – GbE от Marvell).

Эти платы на чипсете NVidia nForce 3 250Gb отличаются от прочих необычным расположением процессорного разъема. Над ним размещены три слота DIMM, а справа – коннектор питания и разъемы IDE. Благодаря такому дизайну удалось освободить пространство между AGP и процессорным сокетом и тем самым оптимизировать воздушные потоки внутри корпуса. Из других особенностей стоит отметить наличие полной (5.1-канальной) колодки аудиоразъемов на плате, включая оптический цифровой выход.

Впрочем, еще одно отличие Platinum-версии обнаружилось при более внимательном изучении документации. К модели прилагается брошюра под названием Test Report, где перечислены комплектующие, с которыми совместимость данной платы проверена уже на заводе. Сложно сказать, есть ли в этом какой-либо практический смысл – ведь очевидно, что тестирование проходит не каждый отдельный экземпляр платы, а серия в целом, но само по себе начинание довольно интересное.

MSI K8T Neo 2

Это одна из первых плат, попавших в нашу лабораторию сразу после анонса нового процессорного разъема AMD. Глядя на ее отличия в компоновке и разводке от новых моделей, можно утверждать, что K8T Neo 2 – представитель предыдущего поколения. Как минимум красный текстолит и метод пайки "роднит" ее с продукцией, выпускавшейся MSI в 2003 г. Однако подобное родство негативно не отразилось на продемонстрированных результатах, скорее наоборот. Возможность платы работать с низкими таймингами и показывать рекордное быстродействие позволила нам в свое время поставить на ней несколько рекордов.

Модуль VRM выполнен очень качественно – элементы трехканального преобразователя правильно расположены, а склонные к перегреву транзисторы защищены массивными радиаторами. Задняя панель платы заслуживает еще больших похвал: шесть аудиоразъемов, оптический и коаксиальный S/PDIF, два разъема FireWire (один из которых в мини-исполнении) – все это позволяет говорить о K8T Neo 2 как о серьезном мультимедийном продукте. Наверняка у данной платы неплохое будущее, особенно если ее цена со временем станет умеренной.

PC Chips K8 M860

PC Chips M860

Эта плата на чипсете K8T800 отличается небольшой шириной, что, однако, не особенно отразилось на удобстве размещения ее компонентов. Правда, радиатор северного моста расположен слишком близко к процессорному разъему, но проблем с установкой на нее штатного кулера у нас не возникло. Комплектация платы, как и любого бюджетного решения, минимальна – только самое необходимое, никаких дополнительных планок, расширяющих коммуникационные возможности платы, нет. Из "архаизмов" отметим CNR-разъем, который в последнее время попадается все реже и реже.

Все прочее привычно: пять слотов PCI, один AGP, два порта SATA, интегрированное аудио CMI9761A, Fast Ethernet-контроллер VIA VT6103L. То есть перед нами стандартная платформа для офисного ПК, но графический ускоритель предполагается внешний.

Soltek SL-K8AN2-GR

Эта модель выделяется среди остальных благодаря фиолетовому цвету всех пластиковых компонентов и их необычной компоновке, больше напоминающей расположение разъемов на платах стандарта BTX. Во всяком случае, слоты памяти размещены над процессорным сокетом, который повернут на 90° относительно обычной ориентации. Микросхема одночипового набора логики использует пассивное охлаждение с помощью дюралевого игольчатого радиатора и находится справа от слотов PCI, так что не может помешать установке процессорного кулера. Зато конденсаторы блока VRM расположены вплотную к нему и позволяют задействовать только центральный "зацеп". На этот нюанс стоит обратить внимание при выборе нереференсных кулеров.

Интересная особенность задней панели с разъемами: на ней два последовательных порта, хотя стандартом у большинства моделей всех производителей стало наличие одного COM.

Soltek SL-K8AV2-RL

По большому счету, эта плата – аналог предыдущей модели, с той лишь разницей, что вместо чипсета NVidia здесь используется VIA K8T800. Поскольку последний состоит уже из двух микросхем, схема разводки платы немного изменилась, хотя сразу это заметить довольно трудно. Из минусов отметим слабую функциональность задней панели – набор из двух COM-портов и LPT порядком устарел, а вот для звуковых разъемов места явно оказалось маловато – оставили только три основных гнезда. Учитывая применение достаточно качественного и редко используемого кодека VIA Vinyl, подобная схема выглядит несколько странно.

Soltek SL-K890Pro-939

Яркий представитель третьего поколения чипсетов VIA с поддержкой PCI Express, SL-K890Pro-939 явно ориентирован на серьезное домашнее применение. На этот раз разработчики не стали экономить на деталях и оснастили плату "по последней моде". Два порта SATA, относящиеся к южному мосту VT8237, соседствуют еще с одной парой SATA от RAID-контроллера Promise PDC20579. Благодаря ему имеется еще и один порт IDE, так что решать проблему, куда подключать жесткие диски и оптические приводы, точно не придется. Эта плата обладает всеми атрибутами оверклокерского продукта – здесь есть индикатор POST-кодов и мощные блоки VRM для процессоров и модулей памяти. Возможности BIOS Setup также не разочаруют энтузиастов. Видимо, данный продукт призван вернуть доброе имя некогда столь известной в нашей стране компании. Очень может быть, что плате SL-K890Pro-939 это удастся.

Soltek SL-K8TPro-939

Данная плата является предшественницей SL-K890Pro-939, но на самом деле сходство ограничивается исключительно внешним видом. По своим возможностям она сильно уступает новинке на чипсете VIA. Поскольку SL-K8TPro-939 появилась достаточно давно, ее можно рассматривать как попытку проверить потребительский спрос и опробовать на ней взаимодействие с процессорами Athlon 64. Оснащение довольно хорошее, как и работоспособность в стандартном режиме. Возможность поднятия напряжений и индикатор POST-кодов, к сожалению, не способствуют получению хороших результатов в разгоне.

Первой и пока единственной платой на новом чипсете NVidia, попавшей к нам в Тестовую лабораторию, стала ASUS A8N-SLI Deluxe в максимально возможной комплектации. Продукт действительно выглядит довольно эффектно: черный текстолит, два графических порта PCI Express x16, восемь портов SATA, радиаторы охлаждения VRM и чипсета – все это почему-то напоминает престижный автомобиль Porsche Cayenne Turbo (сложно сказать, почему именно его, но других ассоциаций не возникло). Дополнительный разъем Molex и очень мощные элементы модуля VRM присутствуют совсем не для красоты. Плата должна обеспечивать питание как минимум трех весьма "прожорливых" устройств – процессора и двух видеокарт.

Наибольший интерес вызывает размещенный между двумя графическими разъемами ключ-коммутатор. Маленького размера плата, выполненная в формате SO-DIMM, просто переключает разводку линков на два или один порт PCI Express. Разумеется, можно было применить микросхему с соответствующим джампером, но тогда бы A8N-SLI Deluxe выглядела менее эффектно. Примечательная особенность – использован новый 24-контактный разъем питания, так что и в этом плане от платформы Intel никаких отставаний.

Результаты тестирования нас несколько ошеломили, поэтому мы решили посвятить nForce4 и технологии SLI отдельную статью, тем более что и сам чипсет, и нюансы применения двух видеокарт стали темой # 1 среди компьютерщиков-энтузиастов.

Подведение итогов

Проведенное около года назад тестирование материнских плат под Socket A () выявило ряд недостатков, от которых не удавалось избавиться даже в последних ревизиях чипсета nForce2 Ultra 400. Очень многие материнские платы нуждались в "доводке напильником", что никак не позволяло рекомендовать их для серийной сборки или офисного применения. Для сравнения: на тестирование одной платы на чипсете Intel 865PE в среднем тратилось около 40 минут, в то время как для nForce2 зачастую требовалось более полутора часов.

Теперь же можем с радостью сообщить: в платформах под Socket 754/939 от многих проблем, преследовавших предыдущие реализации чипсетов под процессоры AMD, удалось избавиться. Практически все платы нормально работали, даже несмотря на то, что некоторые из них, в сущности, являлись несерийными образцами, а больше половины имели лишь первые версии BIOS. Так что лед тронулся – думаем, при правильном маркетинге скоро мы увидим в наших офисах системы, собранные отечественными компаниями на базе Athlon 64.

На диаграммах хорошо видно, что частоты шины 240/250 MHz – пороговые значения для плат на чипсетах VIA K8T800 и NVidia nForce3 250 Gb соответственно. Все протестированные модели для Socket 754 станут удачным выбором, но наибольшего внимания заслуживает модель Albatron K8X800 ProII . Оснащение платы выше всяческих похвал: отличные звуковые возможности, полноценная звуковая карта VIA ENVY 24 PT (24 бит/96 kHz) с полным комплектом разъемов, включая цифровые входы и выходы, плюс наличие FireWire делают ее просто мультимедийным комбайном. А если вспомнить об оверклокерских способностях BIOS Setup, а также о ее невысокой стоимости, то очевидно, что конкурентам просто не остается никакого шанса. Плата заслуженно получает знаки "Выбор редакции: лучшая покупка" и .

Среди продуктов под Socket 939 выделять лучшую покупку явно преждевременно, так как до массового рынка этой платформе еще далеко. Ну а знак "Выбор редакции: лучшее качество" (можно сказать, вне конкурса) получила плата ASUS A8N-SLI Deluxe . Результаты, продемонстрированные данной моделью, оказались просто феноменальными (значение FSB в 320 MHz для процессоров AMD вообще выглядит невероятным), и потому обязательно стоит изучить более детально функциональность чипсета самой платы. А пока это абсолютный чемпион под Socket 939 по всем параметрам – производительности, возможностям разгона, оснащению, ну и, разумеется, цене.

Нынешний год имеет все шансы наконец-то стать началом эры 64-битных платформ AMD. В принципе, то же самое мы говорили и в начале 2004 г., но по уже рассмотренным выше причинам этого не произошло. До сих пор Socket 754/939 заслоняет собой Socket A. Виновата в этом в первую очередь сама компания–производитель процессоров, продолжающая странным образом продлевать жизнь давно устаревшей платформе. Перспективы Socket 939 на данный момент самые радужные, главное, что на украинском рынке наконец-то появились долгожданные 90-нанометровые процессоры на ядре Winchester, причем в достаточном количестве. Сохранится ли такая ситуация и далее, пока неизвестно, так что желающим иметь наиболее передовую платформу AMD советуем поторопиться.

Результаты тестов: сравнение производительности

Введение

NVIDIA nForce3 150

VIA K8T800

Методика тестирования

Критерии оценки

Выбор редакции

Участники тестирования

ABIT KV8-MAX3 v.1.0

Albatron K8X800 ProII

ASUS K8V Deluxe rev.1.12

ECS PHOTON KV1 Deluxe v1.0

Fujitsu-Siemens Computers D1607 G11

Gigabyte K8NNXP rev.1.0

Shuttle AN50R v.1.2

Результаты тестирования

Введение

Тестовые системы

Описание материнских плат

1. Материнская плата ASUS K8N

2. Материнская плата MSI K8N Neo-3F

3. Материнская плата ASUS M2N- SLI Deluxe

Описание процессоров

1. AMD Athlon 64 3000+ Socket 754, Venice, ADA3000AKK4BX

2. AMD Athlon 64 3000+ Socket 754, Venice, ADA3000AKK4BX (OEM)

3. AMD Athlon 64 X2 4600+

Описание видеокарт

Результаты тестов: сравнение производительности

Выводы

Albatron K8X800 ProII

AOpen n250a-FR

ASUS A8AE-LA

ASUS K8S-MX

ASUS K8V Deluxe/K8V SE Deluxe

ASUS K8V-X

ASUS K8N-E Deluxe

ESC K8T800-A

Foxconn 755A01-6EKRS

Gigabyte GA-K8NS Ultra 939, GA K8NSNXP-939

MSI K8M Neo-V

MSI K8N Neo-FSR, K8N Neo Platinum

MSI K8T Neo 2

PC Chips K8 M860

Soltek SL-K8AN2-GR

Soltek SL-K8AV2-RL

Soltek SL-K890Pro-939

Soltek SL-K8TPro-939

Подведение итогов

Еще на эту тему:

Другие статьи:
