Разгон и температурный режим

Перед нами новый продукт от компании MSI построенный на самой современной платформе Intel Z97 . Его отличием от ранее MSI Z97 MPower MAX/AC является целевая направленность. MSI Z97 Gaming 7 - это материнская плата для игрового компьютера. Мне стало интересно, что же такое игровая материнская плата и чем она отличается от «неигровой » и есть ли вообще отличие, а то может так получится что перед нами очередной продукт от маркетологов, а не инженеров. Попробуем найти ответ на этот вопрос.

Упаковка, внешний вид и комплектация

Дизайн упаковки всячески подчеркивает игровую принадлежность материнской платы: тут и изображение шита «Gaming Series », и дракон который в продукции MSI всегда ассоциируется с играми. Мне очень нравится фактура фона под печатную плату, на мой взгляд, это очень технологично. Кроме названия и пиктограмм, повествующих о поддержке процессоров Intel , есть место надписям AudioBoost2 и Killer E2200 . Под первой подразумевается технология усиления аудио, под второй использование навороченного сетевого аппаратного решения в лице контроллера Qualcomm Atheros Killer E2200 .

Обратная часть коробки как принято у производителей пестрит от информации различного характера, ее цель «показать и продать товар».

Первое, на что падает взгляд это так называемое богатое оснащение, оно специально выделено красным цветом.

На первом месте изображена возможность сборки многочиповых конфигураций из видеокарт, как производства Nvidia , так и AMD .

На следующем изображении рассказывают о технологии Sound Blaster Cinema 2 , программном «улучшайзере » звука от компании Creative .

Следующим пунктом идет описание единой утилиты для оверклокинга процессора и видеокарты - MSI Gaming App .

И наконец, нам дают возможность использовать XSPLIT Gamecaster для потокового вещания в режиме Premium в течение 6 месяцев после активации.

Идем дальше. Следующее, на чем делают акцент в MSI , это аудиосистема материнской платы - некая технология, зашифрованная под лейблом АudioBoost 2 . На картинках ниже представлено что же по мнению MSI к ней относится:

• высококачественные аудио конденсаторы;
• изолированный аудиотракт;
• высококачественный усилитель звука;
• разъем 3.2 jack с позолоченными контактами;
• возможность питания аудиотракта от отдельного источника;

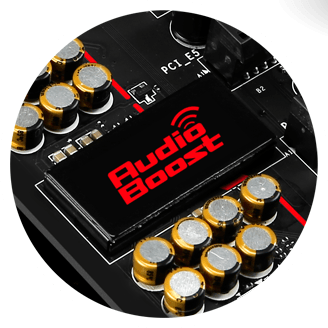

• защита от ЭМИ.

Вторым пунктом идет продвинутая сетевая карта Killer E2200 . Особенностями это решения является возможность фильтрации трафика в автоматическом режиме, т.е. Killer E2200 анализирует и выставляет приоритеты сам, улучшает пинг в сетевых играх. Можно выставлять приоритеты и вручную при помощи программного обеспечения.

Третьим идут особые порты USB и PS/2 , специально для игровой периферии, с повышенной частотой опроса, что положительным образом должно сказаться на комфортности игрового процесса.

На этом с коробкой заканчиваем и переходим к ее содержимому:

Содержимое упаковано в антистатический пакет.

Вместе с платой поставляется стандартный набор печатных буклетов и большое руководство пользователя. Приятным подарком станет наклейка (у кого как, а на моем холодильнике скоро кончится свободное от IT `шных наклеек место), многим по душе придется указатель на дверную ручку с надписью на английском языке «Извините, Я занят, играю».

В комплекте с платой идет большой ассортимент интерфейсных шнурков. Отдельного упоминания стоит удобная система подключения проводов передней панели корпуса и USB - в недорогих корпусах еще встречаются разборные USB разъёмы, что доставляет огромные неудобства для неопытных пользователей, да и опытные бывает, ошибаются.

В комплекте также имеется пакетик с удобными «удлинителями» V-Check Points для использования мультиметром, такие штуки уберегут щуп от случайного выпадения, что очень удобно.

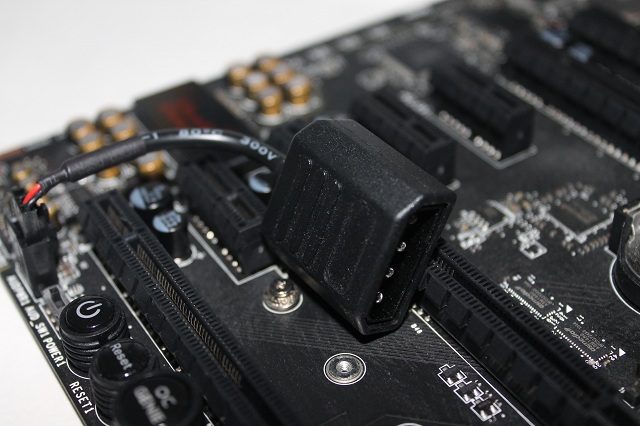

Это специальный шнурок для подключения дополнительного питания аудиоподсистемы. О его назначении более подробно будет рассказано немного позже.

Внешний вид

Перед нами плата стандарта ATX , в фирменных цветах серии MSI GAMING , с ярким логотипом на радиаторе чипсета и накладками, стилизованными под драконов на радиаторе охлаждения подсистемы питания сокета процессора.

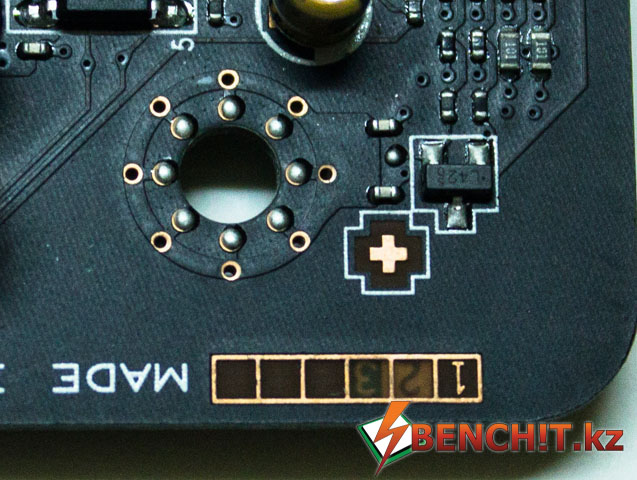

При изготовлении платы используется шестислойный текстолит, причем это можно увидеть вживую - рядом с аудиокодеком сделано специальное окошко.

На плате используется процессорный сокет LGA 1150 производства компании Lotes . Не многие вспомнят, но на заре появления Sandy Bridge именно сокеты этой компании не подгорали в отличие от разъёмов производства Foxconn , хотя это уже и не актуально. Рядом с сокетом расположены точки замера напряжений, если вдруг есть недоверие к программным средствам, правда реализованы они не очень удобно - простые контактные площадки.

Система питания процессора

Рассмотрим подсистему питания более подробно:

Вся элементная база (кроме аудиотракта) соответствует внутреннему стандарту MSI - Military Class 4 . Это значит, что используются компоненты военного класса, фирменные ферритовые катушки индуктивности SFC , танталовые и твердотельные конденсаторы.

Для питания платы используются 24-pin и 8-pin EPS разъемы:

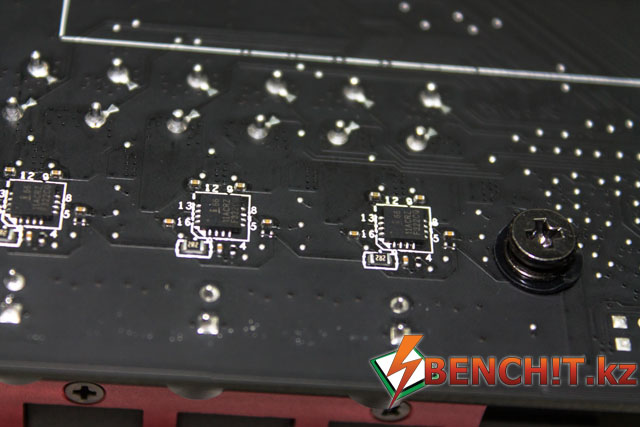

Система питания реализована по схеме 6+1 фаз, причем для улучшения характеристик используются специальные удвоители фаз ISL6611A расположенные с обратной стороны платы.

Для удобства плата так же оснащена кнопками включения питания, перезагрузки и OC Genie .

Периферия и ОЗУ

Для инсталляции модулей памяти на плате предусмотрено четыре DIMM -разъёма, поддерживаются модули памяти стандарта DDR3 максимальным суммарным объёмом 32Гб.

Рядом располагается специальная колодка с контактами V-Check Points для мониторинга напряжения с помощью вольтметра, вот тут и пригодятся шнурки удлинители с пакетика.

Недалеко распложён индикатор кодов ошибок, POST- кодер - незаменимая вещь для диагностики возникших проблем, в руководстве пользователя есть расшифровка кодов.

Интерес так же представляет специальный переключатель Slow Mode Booting Switch - он переключает работу процессора на пониженные частоты, это может пригодиться при экстремальном разгоне под низкими температурами, например с использованием жидкого азота (LN2 ).

Для подключения накопителей на MSI Z97 Gaming 7 реализовано восемь портов стандарта SATA3 600 Мб/сек, шесть из них силами контроллера в Z97 и еще два с помощью контроллера ASMedia ASM1061 .

Плата так же оснащена самым новомодным, но пока не сильно популярным среди SSD накопителей разъемом M.2 . Интерфейс M.2 реализован на уровне чипсета Z97 , он использует две линии PCI-e и два порта SATA3 . При выборе накопителя с таким интерфейсом следует обратить внимание на его тип - существует два варианта: первый использует PCI-e , а второй SATA . Теоретическая пропускная способность порта для SSD накопителя формата M.2 PCI-е до 10Гбит/ сек. В случае использования M.2 SATA накопителя - пропускная способность ограничена скоростью портов SATA 3 - 6 Гбит/с.

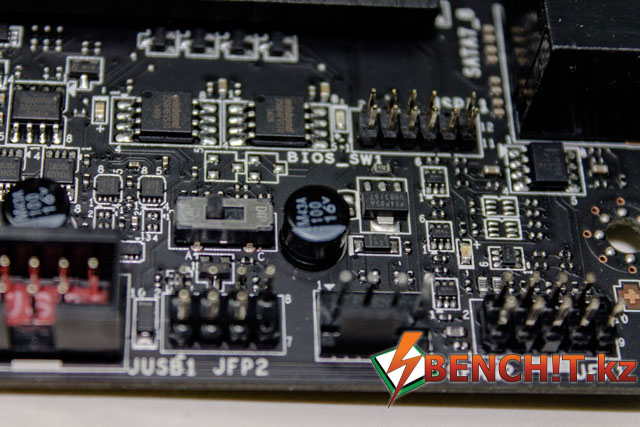

Рядом располагается переключатель Multi-BIOS , между микросхемами хранящими BIOS (UEFI ).

Для подключения периферии в MSI Z97 Gaming 7 реализовано десять портов стандарта USB 3.0 и шесть стандарта USB 2.0 .

От чипсета Z97 разведено четыре порта USB 3.0 (два на панели ввода/вывода и два с помощью колодки на плате), из шести USB 2.0 только два на панели, остальные с помощью внутренних колодок. Все оставшиеся порты реализуются с помощью двух контроллеров: четыре порта USB 3.0 от ASM1074 и два от ASM1042 .

Аудиотракт

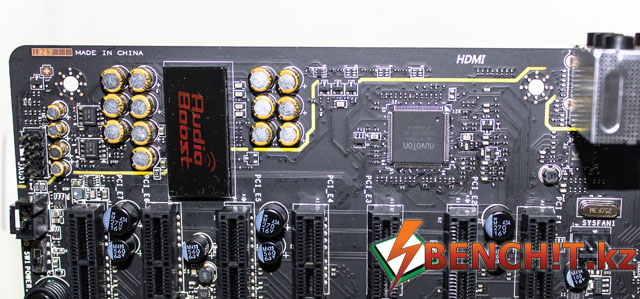

Встроенный аудиокодек материнской платы MSI Z97 Gaming 7 достоин отдельного упоминания. Дело в том, что со времен введения стандарта AC`97 встроенный звук всегда воспринимался как «паршивенькая замена » каноничной Creative SB Live . Но время идет, и как временная замена или альтернатива для нетребовательных пользователей, встроенный звук превратился в весомый аргумент при выборе. Не в последнюю очередь в этом заслуга и маркетологов, но все-таки основная на плечах инженеров, которые смогли реализовать достойное качество при очень ограниченных возможностях с питанием и местом.

Сердцем аудио тракта материнской платы стал кодек фирмы Realtek ALC1150 , поддерживающий вывод звука в формате 7.1 .

В обвязке кодека используются японские электролитические конденсаторы Nichicon , основные цепи аудиотракта (цепь питания и цепь НЧ сигнала) отделены от цепей материнской платы зазором.

Еще одной особенностью является использование пары операционных усилителей Texas Instruments OP1652 , это даст возможность насладиться громким и качественным звуком даже при использовании наушников с большим сопротивлением, например с импедансом 60 Ом.

Для поклонников HI-FI предлагается так же реализовать питание всего тракта от отдельного разъёма питания Direct Audio Power . Для этого потребуется специальный шнурок и свободный разъем MOLEX у блока питания.

Для любителей всякого рода модинга, MSI организовали подсветку изолирующей полосы и крышки экрана над чипом. В темноте смотрится красиво, правда если у вас закрытый корпус, то смотреть на эту красоту будет некому.

Немного об ощущениях от такой навороченной встроенной звуковой карты. Как среднестатистический человек с синдромом «медведь на ухо наступил» особой разницы в качестве звука в сравнении с внешней Asus Xonar DSX я не заметил, хорошая громкость в наушниках и никаких посторонних шумов.

Программное обеспечение: Ч.1 UEFI.

Как и для всех плат MSI в Z97 Gaming 7 для UEFI используется фирменное оформление Click BIOS 4 , основанное на микрокоде от AMI (American Megatrends Inc .).

Управление реализовано как мышью, так и клавиатурой, рабочими так же оказались и все стандартные комбинации клавиш.

Главный экран Click BIOS 4 показывает не только меню, но и кое-какую информацию. Например, в левой верхней части доступна кнопка OC Genie , дублирующая функцию аппаратной кнопки на материнской плате. Рядом кнопка поменьше с названием XMP - она включает профили оперативной памяти. Тут же сосредоточены сенсоры - температура процессора и температура материнской платы.

Правая верхняя часть отдана под краткую информацию о характеристиках системы, версии БИОСа и часах. По центру собраны пиктограммы устройств с указанием приоритета загрузки, вполне удобно и не загружено.

Отдельно выведены пиктограммы выбора языка, выбора «любимой вкладки» и функции «скриншота», которая сохраняет снимок экрана в формате bmp .

Для выбора меню настроек надо нажать на картинку с надписью «SETTINGS », по центру появится меню, которое состоит из 6 пунктов.

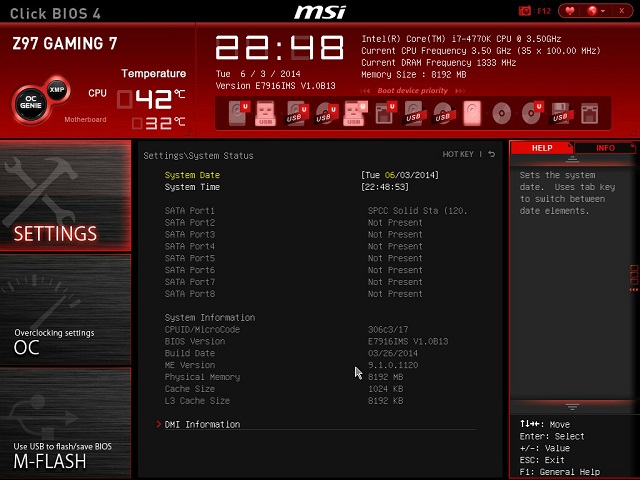

Первый пункт называется «System Status », здесь можно настроить текущую дату, время и язык.

В этом же меню отображается информация о подключенных накопителях, краткий обзор характеристик процессора и устройства на шине DMI .

Второй пункт «Advanced » - позволяет настроить встроенную периферию, встроенное графическое ядро, настроить управление питанием платы, сконфигурировать порты SATA и так далее.

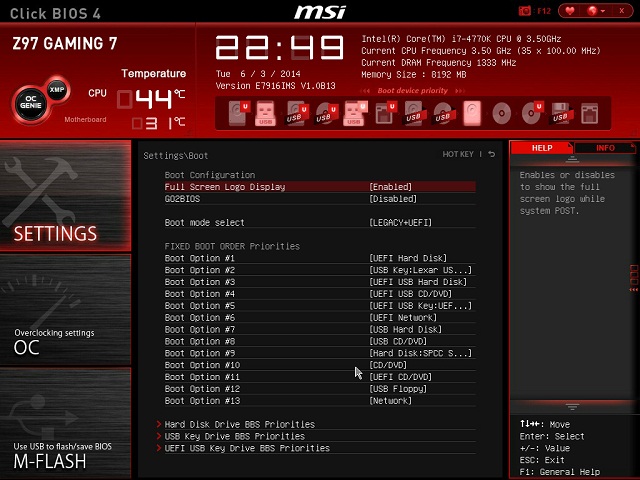

Пункт «Boot », как не трудно догадаться, отвечает за настройку загрузочных параметров, таких как приоритеты накопителей при загрузке, отключение заставки при загрузке, настройка режимов загрузки (Legacy Boot , Legacy + Uefi ). Интересный, но странный факт в версии v1.0 b13 присутствует пункт GO2 BIOS , но на плате отсутствует аппаратная кнопка быстрого входа в BIOS - ее заменяет утилита с аналогичным названием.

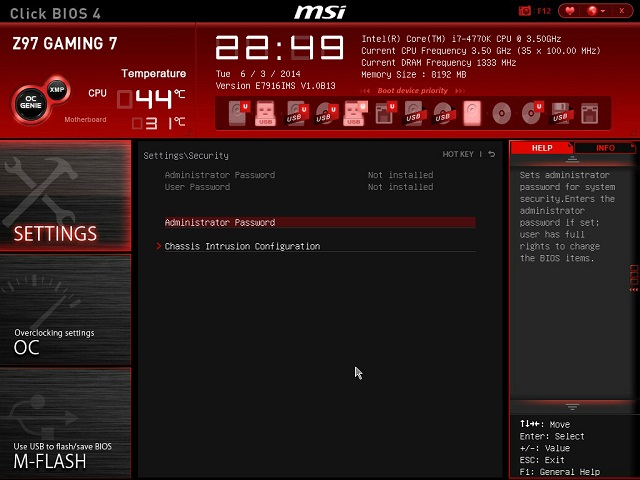

Пункт «Security » - настройки безопасности плат здесь можно установить пароль на изменение конфигурации BIOS , можно настроить действие на срабатывание датчика открытия корпуса.

И последний пункт в этом меню - «Save & Exit » в комментариях не нуждается.

Переходим к самому интересному пункту меню - «Overclock Setings «OC»» , в котором собраны все необходимые настройки, влияющие на разгон.

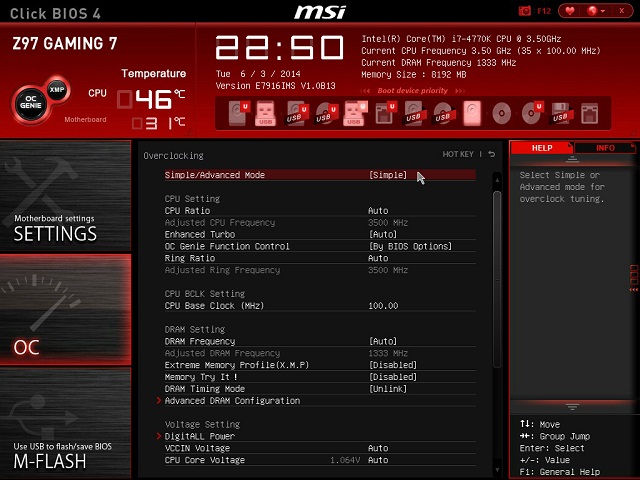

По умолчанию установлен режим представления «Simple », в котором многие параметры и настройки скрыты, в принципе для небольшого разгона его более чем достаточно. Изначально доступны для изменения: частоты шины CPU BASE Clock , множителя процессора CPU Ratio , напряжений процессора и памяти и многое другое.

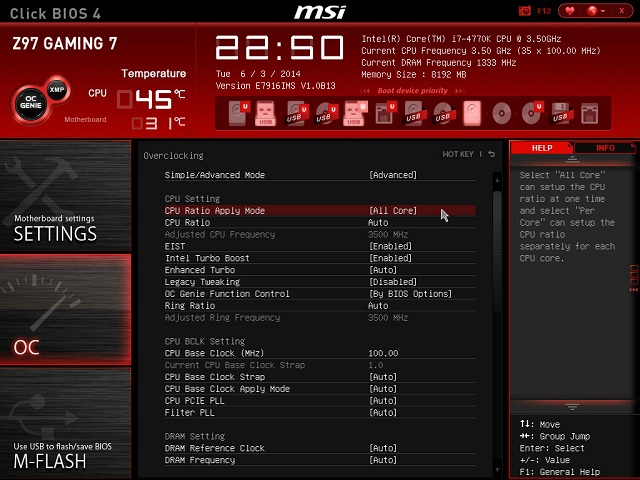

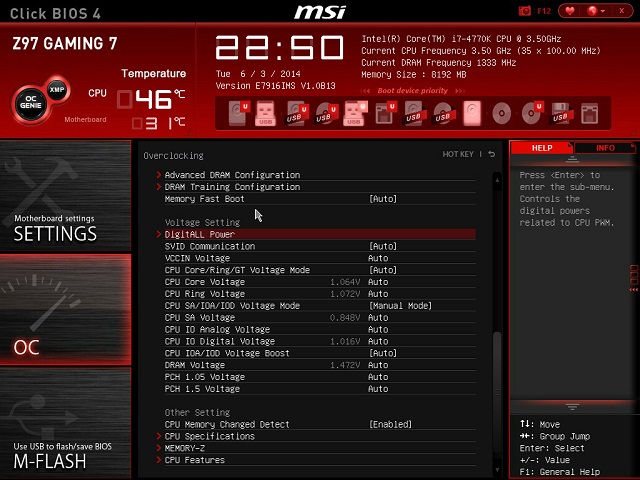

Переключаемся в режим «Advanced » и количество доступных параметров и пунктов удваивается:

Добавляется важный пункт с настройками работы процессора «CPU Features »:

Увеличивается количество доступных к настройке напряжений, некоторые настройки вынесены в отдельный пункт «DigitALL Power »:

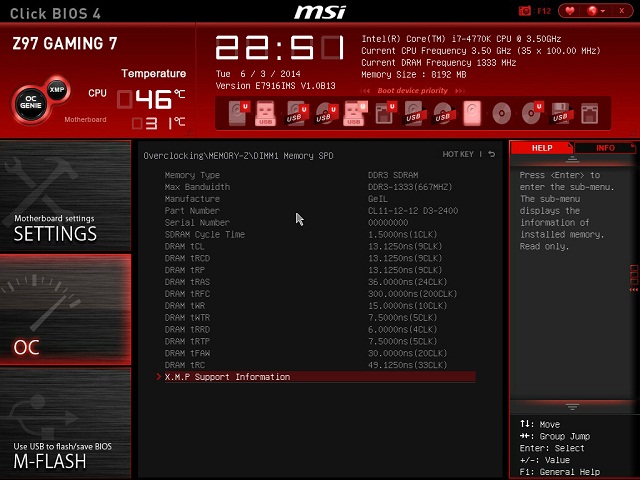

В этом же меню есть возможность узнать точные характеристики и параметры используемого процессора и памяти:

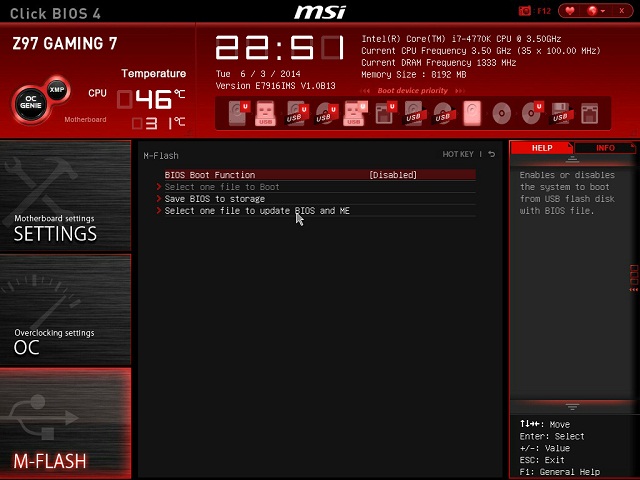

Следующим пунктом идет меню с встроенной утилитой для обновления UEFI . Для обновления микрокода UEFI вам потребуется нажать на меню «M-Flash » и вставить флэш накопитель со свежей версией в свободный порт USB .

Следующий пункт «OC Profile » в нем можно сохранять профили с различными настройками, что очень удобно при занятиях оверклокингом.

Кроме того, свои профили можно сохранять на USB накопитель, и так же применять профили с накопителей.

Предпоследний пункт под названием «Hardware monitor» позволяет осуществлять мониторинг температур, напряжений, скорости вращения вентиляторов и что самое интересное регулировать их режимы работы с помощью удобного графического интерфейса.

На мой взгляд, это самая удобная реализация управления вентиляторами: выставили на графике пороги с температурами и плата сама регулирует. Таким образом, можно с легкостью подобрать те режимы, которые будут комфортны пользователю.

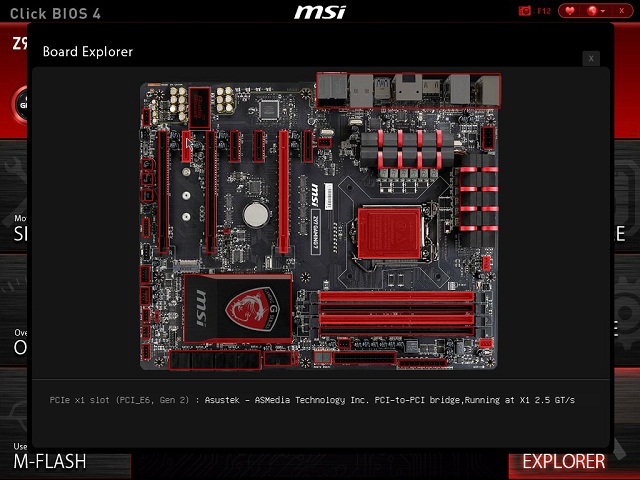

Последний пункт, «Board Explorer », позволяет наглядно убедиться в том, что куда вставлено и как работает. Например, при нажатии на слот PCI-e внизу появляется надпись с названием устройства занявшего его.

А если нажать на изображение 4pin коннектора вентилятора, то можно увидеть частоту вращения крыльчатки в данный момент.

Программное обеспечение: Ч.2 Комплектный СОФТ.

В комплекте с платой поставляется DVD-диск с фирменным программным обеспечением MSI и комплектом драйверов для всех встроенных устройств.

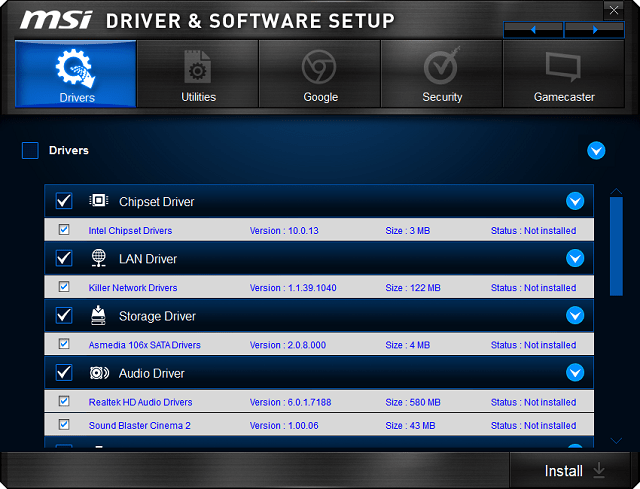

Менеджер установки, запускающийся при использовании диска, может в автоматическом режиме установить все необходимые драйвера, для установки утилит требуется выбрать меню с утилитами и отметить требуемые:

Для установки доступно фирменное программное обеспечения MSI :

• MSI Command Center
• MSI ECO Center
• MSI Super Charger
• MSI Gaming App
• MSI Extreme Tuning Utility
• MSI Fast Boot
• MSI Live Update

Остановимся на каждой немного поподробнее и начнем мы с программного комплекса MSI Command Center . Под этим названием скрывается целый ряд различных утилит предназначенных для мониторинга, настройки и разгона.

В верхней части отображается информация о процессоре, его температуре, версии UEFI материнской платы. Ниже на вкладке «CPU » можно настроить частоты процессора путем изменения множителя или частоты шины.

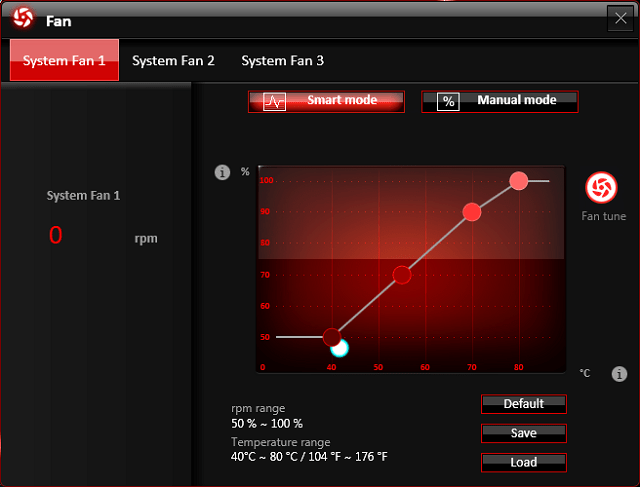

В правой части можно отрегулировать режим работы доступных в системе вентиляторов:

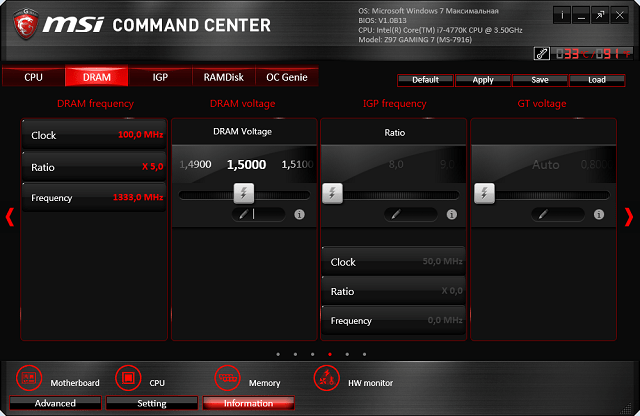

Следующие вкладки «DRAM » и «IGP » отображаются одновременно. На первой можно управлять напряжением, подаваемым на память, и если включено встроенное в процессор видеоядро, то доступны и его настройки.

Следующий пункт «RAMDisk », который позволяет создавать виртуальный диск из свободной оперативной памяти с огромными скоростями чтения и записи. Возможно, кому-то будет полезен и этот дополнительный функционал комплектного ПО.

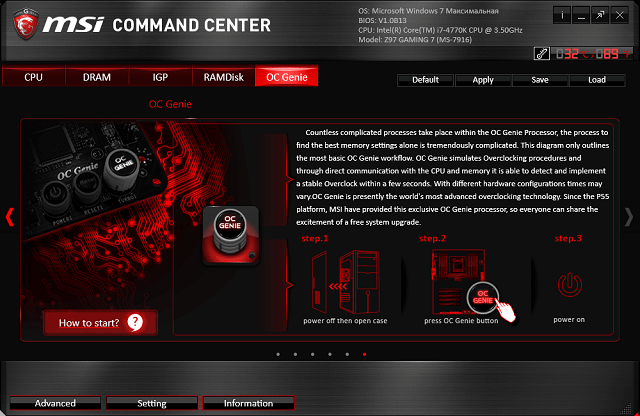

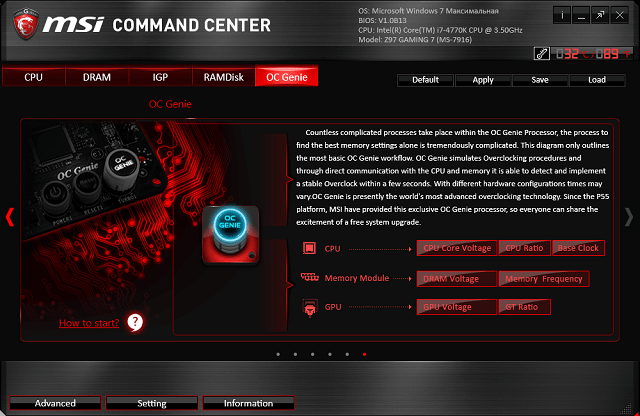

Наконец перейдем к одному из самых интересных пунктов «OC Genie ». Суть этой технологии в автоматическом подборе настроек для безопасного и одновременного разгона, как процессора, так и оперативной памяти.

Для активации этой технологии вам придется выключить ПК, нажать аппаратную кнопку «OC Genie » на материнской плате и включить компьютер.

Результатом этих действий станет применение для оперативной памяти доступных профилей XMP (если есть), отключение энергосберегающих технологий процессора и установка единого множителя для всех ядер процессора в значение x40.

Основные напряжения для процессора при этом не изменяются, остаются стоковыми. Минус такого решения - процессор при отсутствии загрузки не переходит в энергосберегающие режимы, не сбрасывает частоты ядер.

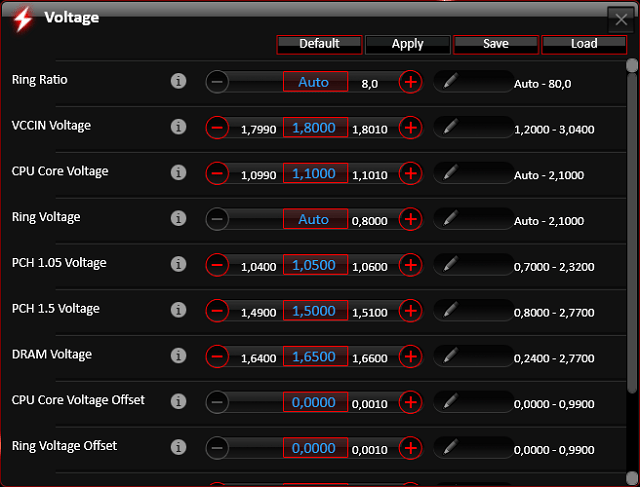

MSI CC так же имеет в своем арсенале и несколько дополнительных разделов, например, полный доступ ко всем регулируемым напряжениям в материнской плате:

Имеется и специальный раздел управления таймингами оперативной памяти. Правда, в связи с ограничениями компании Intel , изменять их на лету нельзя, потребуется перезагрузка.

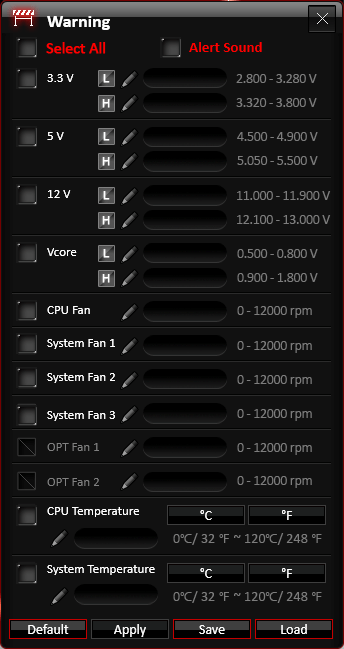

Отдельного упоминания требует набор из информационных разделов и панелей мониторинга. Вам не потребуется установка отдельной программы подобной CPU-Z для того чтобы ознакомиться с процессором, все встроено в MSI CC для вашего удобства:

Для удобного контроля прямо с рабочего стола есть удобная панель по типу виджета с мониторингом частот, напряжений и температуры:

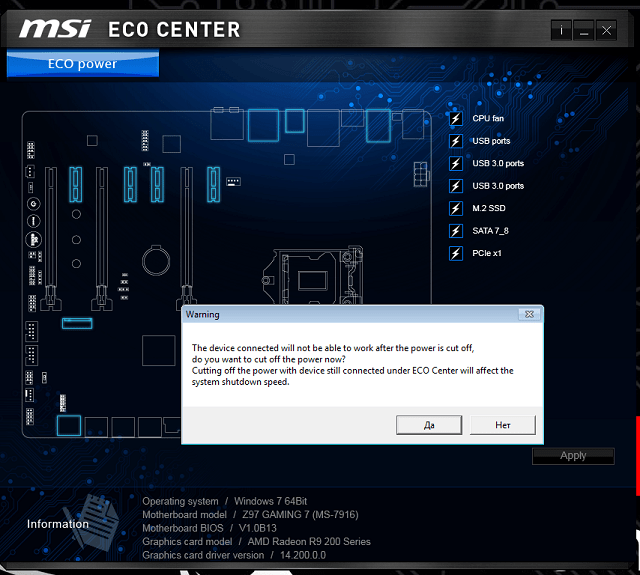

Следующим программным продуктом идет MSI ECO Center:

Утилита позволяет оперативно отключать устройства для уменьшения энергопотребления. Достаточно сомнительная возможность для плат игровой направленности.

Экономия от отключения, к примеру, контроллера USB 3.0 на фоне общего энергопотребления системы с игровой видеокартой, в целом будет мизерной. Подобная технология была заявлена для «экологичной» линейки материнских плат MSI ECO .

Из списка комплектного ПО остановимся на отдельно, на MSI Gaming App и MSI Extreme Tuning Utility .

Первая программа MSI Gaming App - это своего рода комбайн для одновременного управления производительностью видеокарты и процессора. По нажатию на кнопки можно включить различные режимы работы связки процессор+ видеокарта. Первый режим «Silent » - максимальное энергосбережение. Второй «Стандарт », процессор и видеокарта работают на своих стандартных частотах, энергосберегающие технологии процессора так же работоспособны. Третий «OC Mode » это связка из технологии OC genie и разгона видеокарты. Для ее включения потребуется перезагрузка компьютера. Эффективность данной технологии мы рассмотрим в разделе «Тестирование».

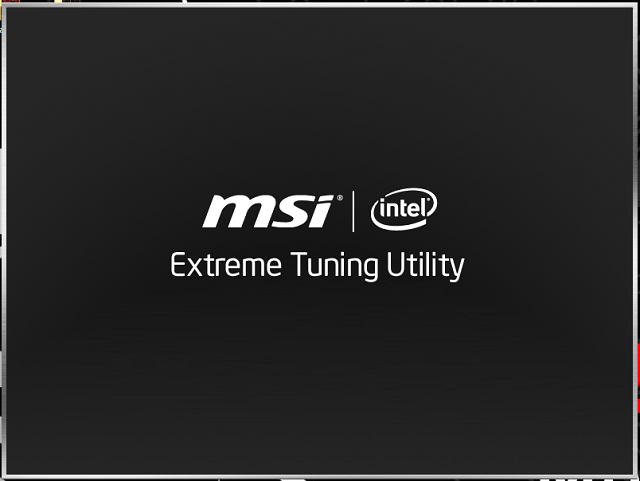

Так же на диске поставляется брендированная версия утилиты Intel Xtreme Tuning Utility . В принципе эта утилита позволяет заменить MSI CC , обеспечиваю доступ к аналогичным настройкам и возможностям разгона процессора, плюс встроенный бенчмарк.

Тестирование

В данном разделе не будет проводиться сравнение производительности в оверклокерских бенчмарках ввиду явной игровой направленности материнской платы и их полной бессмысленности для среднестатистического геймера. Вместо этого мы проведем сравнение эффективности от использования технологии MSI Gaming App . Для симуляции игрового процесса воспользуемся общепризнанным мерилом - 3DMARK 11 .

Тестовый стенд:

• Процессор: Intel Core i7-4770k + Ice Hammer 4500+
• Материнская плата: MSI Z97 Gaming 7
• Оперативная память: 4x4 ГБ DDR3-2400 Geil
• Видеокарта: MSI Radeon R270X Gaming
• Операционная система: Windows 7 SP 1 x64

Для начала проведем тест в « Silent» режиме без использования технологий автоматического разгона.

Результат 8680 волнистых попугаев, частота процессора при отсутствии нагрузки моментально сбрасывается до 800МГц, частота ядра у видеокарты 1050 Мгц.

Включаем «Gaming Mode » и проводим тест:

Частота процессора заморожена на отметке в 3,9 ГГц, частота ядра видеокарты поднята до 1080 Мгц, итоговый результат 8792 попугайчиков.

Ну и наконец, включаем «OC Mode » и прогоняем тест:

Итоговый результат - 9084 волнистых попугаев, прирост относительно режима «Silent » 368 очков или ~5%, вполне достойный результат от действий, не требующих вмешательства от пользователя.

Вывод

В процессе тестирования плата показала абсолютно беспроблемную работу. Отдельно хочется упомянуть UEFI - неперегруженный и в меру лаконичный интерфейс, в котором все на своих местах. В целом плата получилось очень интересной тут и фишки от старшей MSI Z97 MPower MAX (качественная подсистема питания сокета, точки замера напряжения, переключатель Slow Mode Booting ) и множество своих, например сетевой контроллер Killer E2200 с возможностью приоритезации трафика, качественная обвязка звукового кодека, продуманный дизайн и световая индикация. Видно что инженерная мысль превалировала над всеми остальными и я не смог найти ничего такого, что стоило бы критики.

По результатам использования этой платы, после всех оценок и знакомства с внешним видом платы и возможностями софта и железа, материнская плата MSI Z97 Gaming 7 награждается "Лучший выбор " и "Оригинальный дизайн":

5000 рублей - это минимальная планка для материнских плат на базе логики Z97 Express. И за эти деньги, в общем-то, у ASRock и MSI получились весьма хорошие и функциональные платы. Не вдаваясь в маркетинговые понятия о степени «геймерности» Fatal1ty Z97 Killer и Z97 GAMING 5, можно смело заявить - игровому ПК на их основе быть! Платы позволяют. Даже с применением двух видеокарт. Даже с разгоном. А большего для счастья, в принципе, и не надо. Обе платы оснащены мощным сетевым контроллером от Qualcomm. Звук у «мам» приблизительно одного качества.

Fatal1ty Z97 Killer имеет меньшего размера PCB. К тому же плата оснащена разъемом S/PDIF. Поэтому на ее основе можно собрать весьма мощный десктоп для гостиной, и подключить, например, к телевизору. Собрать Steam Machine. Также Fatal1ty Z97 Killer поддерживает SATA Express.

У Z97 GAMING 5 в наличие есть только шесть портов SATA 3.0, но это не беда. В плане схемотехники, на мой взгляд, плата выглядит более современной, чем устройство от ASRock. Например, в MSI отказались от использования доисторических разъемов PCI. Наличие сразу трех PCI Express x16 - это, несомненно, плюс. Плюс матплата поддерживает технологию SLI, а Fatal1ty Z97 Killer - нет.

В общем, тайваньские производители смогли по полной реализовать нативные возможности набора логики Z97 Express. И даже больше. Но выбор, как и всегда, остается за вами.

Несколько материнских плат компании MSI на чипсете Intel Z97 мы уже рассмотрели. Этой статьей мы добавим к числу изученных модель MSI Z97 Gaming 9 AC, которая хотя и относится к топовому сегменту игровой серии MSI, но, на наш взгляд, может позиционироваться и как игровая, и как оверклокерская плата. Эта модель уже не новая, она давно представлена в продаже, однако отнюдь не потеряла своей актуальности. И с учетом того обстоятельства, что Intel не будет делать настольных версий процессоров Broadwell (процессоры Intel Core пятого поколения), платы на чипсете Intel Z97 будут оставаться актуальными еще долго.

Комплектация и упаковка

Комплектация платы MSI Z97 Gaming 9 AС довольно средняя. То есть это отнюдь не бюджетный вариант, но бывает и более богатая комплектация.

Плата поставляется в небольшой картонной коробке, оформленной в фирменном стиле игровых плат MSI (сочетание красного и черного цветов). Кроме самой платы в картонной коробке поставляется инструкция пользователя (только на английском языке), два DVD-диска с программным обеспечением и драйверами, семь SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), заглушка для задней панели платы, мостик SLI, специальный переходник с периферийного разъема на разъем питания аудиотракта (Audio Power Adapter), а также V-Check Cable x6 - наборный кабель из шести отдельных проводков, которые подключаются к контрольным измерительным точкам (V-Check) на плате и предназначены для упрощения процесса измерения напряжений в контрольных точках.

Кроме того, в комплект поставки входит модуль беспроводной связи (он устанавливается в специальный разъем на плате) и две выносных антенны, подключаемых к этому модулю.

Также имеется переходник в виде Y-разветвителя с периферийного разъема на два SATA-разъема питания.

Дополнительно к этому в комплект входит и плашка на два разъема eSATA и периферийный разъем питания.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI Z97 Gaming 9 AС приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры	Haswell, Haswell Refresh
Процессорный разъем
Чипсет
Память	4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Сетевой контроллер	Qualcomm Atheros Killer E2205 (гигабитный контроллер) Intel Dual Band Wireless-AC 7260 (802.11 a/b/g/n/ac+Bluetooth 4.0)
Слоты расширения	1 × PCI Express 3.0 x16 1 × PCI Express 3.0 x8 1 × PCI Express 3.0 x4 3 × PCI Express 2.0 x1 1 × M.2 (PCIe 2.0 x2 и SATA)
SATA-разъемы	6 × SATA 6 Гбит/с (чипсет) 2 × SATA 6 Гбит/с (ASMedia ASM1061)
USB-порты	4 × USB 3.0 (чипсет) 6 × USB 2.0 (чипсет) 6 × USB 3.0 (2 × ASMedia ASM1074) 2 × USB 3.0 (ASMedia ASM1042)
Разъемы на задней панели	1 × HDMI 1 × DisplayPort 8 × USB 3.0 2 × USB 2.0 1 × RJ-45 1 × S/PDIF (оптический, выход) 6 × аудиоразъемов типа миниджек 1 × PS/2
Внутренние разъемы	24-контактный разъем питания ATX 8-контактный разъем питания ATX 12 В 8 × SATA 6 Гбит/с 5 × разъемов для подключения 4-контактных вентиляторов 2 × разъема для подключения портов USB 3.0 2 × разъема для подключения портов USB 2.0
Форм-фактор	ATX (305×244 мм)
Средняя цена	T-10822276
Розничные предложения	L-10822276-10

Форм-фактор

Плата MSI Z97 Gaming 9 AС выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены 9 стандартных отверстий. Однако отметим, что на заднюю панель разъемов платы сверху надевается защитный чехол, который крепится на текстолит, занимая два стандартных крепежных отверстия. Поэтому прежде чем крепить плату в корпусе, необходимо сначала открутить два винта, которыми крепится защитный чехол.

Чипсет и процессорный разъем

Плата MSI Z97 Gaming 9 AС основана на чипсете Intel Z97 и, естественно, поддерживает процессоры Intel Core четвертого поколения (кодовое наименование Haswell) и обновленные процессоры Intel Core четвертого поколения (кодовое наименование Haswell Refresh) с разъемом LGA1150. Раньше в обзорах материнских плат на чипсете Intel Z97 мы также отмечали, что они будут поддерживать и процессоры Intel Core пятого поколения (кодовое наименование Broadwell). Но теперь упоминание процессоров Broadwell бессмысленно, поскольку голубой гигант в очередной раз скорректировал свои планы и отказался от выпуска настольных версий процессоров Broadwell.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт и плат расширения на плате MSI Z97 Gaming 9 AС имеется три слота с форм-фактором PCI Express x16 и три слота PCI Express 2.0 x1.

Три слота PCI Express 2.0 x1 реализованы с использованием трех портов PCI Express 2.0 чипсета Intel Z97.

Слоты с форм-фактором PCI Express x16 выполнены с использованием 16 портов PCI Express 3.0 процессора Haswell, которые группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8, либо в один порт PCI Express 3.0 x8 и два порта PCI Express 3.0 x4.

Судя по количеству контактов, первый слот (если считать от процессорного разъема) - это PCI Express 3.0 x16, а второй и третий слоты - это PCI Express 3.0 x8. Тем не менее, как показала практика, последний слот всегда работает только на скорости x4, то есть это слот PCI Express 3.0 x4.

Таким образом, если задействуется только один (первый от процессора) слот с форм-фактором PCI Express 3.0 x16, то он будет работать на скорости x16; если используются два (первый и второй) слота, то они будут функционировать на скоростях x8, ну а когда используются одновременно три слота, то первый слот будет работать на скорости x8, а второй и третий - на скоростях x4.

Еще один интересный режим (в документации он не указан), это когда используется второй и третий слот. В этом случае, как показала практика, оба слота буду работать на скоростях x4.

Возможные варианты работы слотов с форм-фактором PCI Express x16 представлены в таблице.

Отметим, что при установке двух дискретных видеокарт поддерживаются технологии NVIDIA SLI и AMD CrossFireX. Кроме того, можно объединить и три видеокарты по технологии AMD CrossFireX

Видео разъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z97 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порт DisplayPort 1.2 (максимальное разрешение 4096×2160@24 Гц) и порт HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц).

SATA-порты и разъем M.2

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с реализованы на базе интегрированного в чипсет контроллера и, естественно, поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два отдельных порта SATA 6 Гбит/с реализованы на базе двухпортового контроллера ASMedia ASM1061.

Также на плате имеется и разъем M.2, который реализован с использованием двух чипсетных портов PCI Express 2.0 и одного порта SATA 6 Гбит/с. Этот разъем имеет ключ типа M и поддерживает установку модулей SATA и PCIe c длиной 42, 60 и 80 мм. Отметим, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено в совокупности двенадцать портов USB 3.0 и шесть портов USB 2.0.

Четыре порта USB 3.0 и шесть портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z97 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем из этих портов два порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы (два разъема для портов USB 2.0 и два разъема для портов USB 3.0).

Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового USB 3.0 контроллера ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1.

Ну а оставшиеся шесть портов USB 3.0, которые так же выведены на заднюю панель платы, реализованы на базе двух USB-хабов ASMedia ASM1074. Каждый такой хаб подключен к одному чипсетному порту USB 3.0 и дает на выходе еще три порта USB 3.0. В принципе, один хаб ASMedia ASM1074 может давать на выходе четыре порта USB 3.0 и если бы реализовали все "по полной программе", то можно было бы сделать не 12, а все 14 портов USB 3.0. Но, с другой стороны, и двенадцати портов более чем достаточно.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате MSI Z97 Gaming 9 AС реализован гигабитный интерфейс на базе контроллера Qualcomm Atheros Killer E2205, который оптимизирован именно для для онлайн игр и онлайн контента (видео, аудио и т.п.). Данный контроллер позволяет динамически подстраиваться под интернет траффик и обеспечивать минимальные задержки в сетевых играх. Кроме того, имеется возможность устанавливать приоритеты для сетевых приложений.

Кроме того, на плате имеется еще и модуль беспроводной связи на базе контроллера Intel Dual Band Wireless-AC 7260 (он вставляется в специальный разъем). Это двухдиапазонный (2,4 и 5 ГГц) модуль с поддержкой стандартов 802.11a/b/g/n/ac. К модулю поставляется две антенны, а максимальная теоретическая скорость передачи для протокола 802.11ac составляет 867 Мбит/с. Данный модуль обеспечивает еще и Bluetooth 4.0 соединение.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты PCI Express 2.0 чипсета Intel Z97, то получится следующая картина. Для трех слотов PCI Express 2.0 x1 требуется в совокупности три порта PCI Express 2.0. Еще два порта PCI Express 2.0 задействуют два сетевых контроллера. Кроме того, один USB 3.0 контроллер ASMedia ASM1042 и дополнительный SATA-контроллер ASMedia ASM1061 - это еще два порта PCI Express 2.0. Далее, под разъем M.2 требуется еще два порта PCI Express 2.0. В результате получаем, что всего требуется 9 портов PCI Express 2.0. Но в чипсете Intel Z97 общее количество портов PCI Express 2.0 не может превышать восьми (от шести до восьми портов PCI Express 2.0 с учетом технологии ).

Далее, напомним, что в чипсете Intel Z97 может быть суммарно только 18 высокоскоростных портов ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0) из которых 14 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и четыре порта SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать (технология Flexible I/O). При этом количество портов PCI Express 2.0 не может превышать восьми, а портов SATA 6 Гбит/с и USB 3.0 - шести.

Ну а теперь, с учетом сказанного, давайте попробуем разобраться, как удалось реализовать такое большое количество высокоскоростных портов на плате MSI Z97 Gaming 9 AС.

Начнем с того, как решается проблема нехватки портов PCI Express 2.0. Для увеличения портов PCI Express 2.0 на плате применяется дополнительный коммутатор ASMedia ASM1184e на пять портов PCI Express 2.0. То есть используя на входе один порт PCI Express 2.0, коммутатор ASMedia ASM1184e предоставляет на выходе еще четыре порта PCI Express 2.0. Таким образом, с учетом коммутатора ASMedia ASM1184e получаем, что на плате имеется 11 (7+4) портов PCI Express 2.0, то есть понятно, что портов PCI Express 2.0 вполне достаточно для реализации всех слотов и контроллеров.

Нужно сказать, что использование коммутатора ASMedia ASM1184e - это не самое лучшее решение в данном конкретном случае. Куда проще и логичнее было бы избавиться от USB 3.0 контроллера ASMediа ASM1042. Это позволило бы сэкономить один чипсетный порт PCI Express 2.0 и тогда не было бы их недостатка и не пришлось бы использовать дополнительный коммутатор. Ну а что бы плата не потеряла своей функциональности, на базе хабов ASMedia ASM1074 можно было бы реализовать по четыре USB 3.0 порта. В итоге, мы получили бы те же 12 портов USB 3.0, но плата стала бы проще и дешевле.

Почему же не сделать столь очевидный шаг в сторону упрощения платы и снижения ее себестоимости? Скорее всего, ответ заключается в том, что у компании MSI очень широкий ассортимент плат на чипсете Intel Z97. Понятно, что разрабатывать каждую плату с "нуля" - это очень затратно. Куда проще, взять некий базисный "навороченный" вариант и на его основе создать множество других плат, просто упрощая (отрезая те или иные блоки) базисный вариант. Скорее всего, плата MSI Z97 Gaming 9 AС родилась именно в результате такого упрощения.

Итак, продолжим. Напомним, что разъем M.2 разделяем с двумя чипсетными портами SATA 6 Гбит/с, то есть если задействуется разъем M.2, то два из шести чипсетных портов SATA 6 Гбит/с будут недоступны.

Точной схемы подключения всех контроллеров и слотов к чипсету Intel Z97 компания MSI не приводит в документации на плату, однако как вариант, можно предположить следующую схему подключения:

Ну а теперь рассмотрим, каким образом реализуется правило 18 высокоскоростных портов на плате MSI Z97 Gaming 9 AС.

В предлагаемой схеме подключения 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 5 портов PCI Express 2.0 (два сетевых контроллера, коммутатор ASMedia ASM1184e, контроллеры ASMediа ASM1042 и ASMedia ASM1061) строго фиксированы. а вот еще два высокоскоростных порта переконфигурируемы и могут быть портами SATA 6 Гбит/с или PCI Express 2.0. Здесь все зависит от того, как используется разъем M.2.

Если разъем M.2 не используется, то будут доступны еще два порта SATA 6 Гбит/с. То есть в этом случае два высокоскоростных порта конфигурируются, как порты SATA 6 Гбит/с. В результате, получаем 6 портов USB 3.0, 6 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0. то есть в совокупности 17 высокоскоростных портов.

Если используется разъем M.2 и к нему подключается SATA устройство, то два отдельных порта SATA 6 Гбит/с будут недоступны. В результате, получаем 6 портов USB 3.0, 5 портов SATA 6 Гбит/с и 5 портов PCI Express 2.0, то есть в совокупности 16 высокоскоростных портов.

Ну и если используется разъем M.2 и к нему подключается PCIe устройство, то в этом случае два высокоскоростных порта конфигурируются, как порты PCI Express 2.0. В результате, получаем 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 7 портов PCI Express 2.0, то есть в совокупности семнадцать высокоскоростных портов.

Как видим, в любом варианте используется менее 18 высокоскоростных портов.

Дополнительные особенности

Если говорить о дополнительных особенностях платы MSI Z97 Gaming 9 AС, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, на задней панели платы расположена кнопка Clear CMOS.

Имеется на плате и кнопка OC Genie, предназначенная для автоматического разгона системы. При ее нажатии в выключенном состоянии системы при загрузке произойдет автоматический разгон процессора. В качестве примера укажем, что с помощью кнопки OC Genie процессор Intel Core i7-4790K разгоняется до частоты 4,4 ГГц.

В качестве недостатка такого автоматического разгона OC Genie отметим, что в этом режиме тактовая частота всех ядер процессора строго фиксирована и не снижается в режимах простоя процессора.

Также на плате присутствует специфический для экстремального разгона переключатель Slow Mode Booting. Этот переключатель известен также под названием LN2 и в позиции Enable приводит к тому, что система загружается при нормальной частоте процессора и только после этого частота повышается.

Есть и такой переключатель, как Multi BIOS Switch. На плате имеется две микросхемы BIOS и переключатель Multi BIOS Switch позволяет выбрать, с какой именно микросхемы загружать систему.

Ну и последний переключатель, о котором стоит упомянуть, это Audio Power Switch, который дополнен специальным разъемом питания аудиотракта, подключаемым через переходник к MOLEX-разъему блока питания.

Данный переключатель определяет режим питания (Direct Power или Onboard Power) аудиотракта. Onboard Power - это традиционный режим (в этом режиме не требуется подключение дополнительного питания к аудиотракту), а в режиме Direct Power используется дополнительное питание, что, по заявлению производителя, "способствует более мощному и чистому звуку".

Также отметим, что на плате имеется и расширенный индикатор POST-кодов, который позволяет производить диагностику системы при ее загрузке.

Еще одна особенность платы, которая ориентирована на разгон, это наличие колодки V-Check из шести точек для контроля напряжений. Ну а наличие трех точек заземления позволяет подключать к плат одновременно три вольтметра.

Как и на всех платах игровой серии MSI, на плате MSI Z97 Gaming 9 AС имеются разъем PS/2 и два порта USB 2.0 рядом с ним, выделенные красным цветом. Эти разъемы предназначены для подключения мышки и клавиатуры и называются Gaming Device Port (игровые порты). Напомним, что на сайте производителя утверждается что эти порты "оптимизирован для мышей с высокой скоростью опроса, что позволяет уменьшить время реакции и дает лучший контроль в играх". Правда, в чем именно заключается такая оптимизация, не поясняется. Единственное, что указывает производитель, это что в этих USB разъемах в три раза больше золота, чем в обычных разъемах. Ну если количество золота определяет качество контроля в играх, тогда, конечно, это бесспорное преимущество.

Система питания

Как и большинство плат, модель MSI Z97 Gaming 9 AС имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора является 12-канальным и основан на 6+1-фазном PWM-контроллере ISL6388 компании Intersil.

Причем сами удвоители каналов питания ISL6611A, включающие в себя MOSFET-драйверы, расположены с обратной стороны платы.

Система охлаждения

Система охлаждения платы MSI Z97 Gaming 9 AС включает в себя систему, состоящую из двух связанных друг с другом тепловой трубкой радиаторов и одного отдельного радиатора чипсета.

Система из двух связанных радиаторов расположена возле процессорного разъема и установлена на MOSFET-транзисторах регулятора напряжения питания процессора.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Два разъема предназначены для подключения вентиляторов кулера процессора, а остальные - для подключения дополнительных корпусных вентиляторов.

Аудиоподсистема

Аудиоподсистема материнской платы MSI Z97 Gaming 9 AС очень продвинутая и занимает довольно много места. Все элементы аудиотракта закрыты металлическим кожухом. Под этим кожухом скрывается довольно много микросхем. Это и 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150, и USB-аудиопроцессор C-Media CM6631A с поддержкой ASIO 2.2. Кроме того, имеется и отдельный ЦАП Wolfson WM874, а также два спаренных операционных усилителя L4562MA (Texas Instruments) и выделенный усилитель для наушников Texas Instruments TPA6120A2, что позволяет подключать к плате профессиональные наушники с сопротивлением до 600 Ом. За аналого-цифровое преобразование отвечает чип Cirrus Logic CS5346. Ну и конечно же, используются японские конденсаторы Nichicon. Все элементы аудиотракта выделены в отдельную зону и физически изолированы на уровне PCB от других элементов платы. Фактически, можно говорить о том, что на плате MSI Z97 Gaming 9 AС просто распаяна, ну если не High-End, то довольно приличная звуковая карта.

Ну а на задней панели платы предусмотрено шесть позолоченных аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все это в совокупности имеет маркетинговое называние Audio Boost 2.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI Z97 Gaming 9 AС получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен

Очень хорошо

Вообще, результат тестирования очень неплохой. Однако учитывая количество элементов аудиотракта, мы ожидали, что результаты тестирования будут лучше. Возможно, используемая нами методика тестирования аудиотракта в данном конкретном случае просто не подходит. Поэтому не стоит делать однозначных выводов по результатам нашего экспресс-тестирования аудиотракта.

UEFI BIOS и разгонные возможности

Собственно, UEFI BIOS на плате MSI Z97 Gaming 9 AC по своему интерфейсу и возможностям практически ничем не отличается от UEFI BIOS других игровых плат MSI на чипсете Intel Z97.

Цветовая гамма интерфейса в данном случае красно-черная, что соответствует фирменным цветам плат MSI игровой серии.

На главном экране выводится основная информация о плате, процессоре и оперативной памяти, а также данные о температуре. Есть меню выбора загрузочного устройства и кнопка OC Genie для быстрого разгона системы и кнопка XMP для активирования профиля памяти.

С главного экрана можно попасть в шесть подразделов: Settings, OC, M-Flash, OC Profile, Hardware Monitor и Board Explorer.

Собственно, обо всех этих разделах мы уже подробно писали, а потому не будем повторяться. Напомним лишь, что на вкладке OC собраны все настройки для разгона системы. Здесь можно менять частоту тактового генератора BCLK (CPU Base Clock), коэффициент умножения ядер процессора (CPU Ratio), коэффициент умножения кольцевой шины и т. д. Коэффициент умножения (CPU Ratio) можно задавать как для всех ядер одновременно, так и для каждого ядра в отдельности. Собственно, все как обычно.

Опорная частота для ядер процессора в данном случае называется CPU Base Clock, и частота для элементов Uncore Logic (контроллеры PEG, DMI и пр.) получается делением частоты CPU Base Clock на частотный множитель (1,00, 1,25, 1,66 и 2,50). Задавать сам частотный множитель в данном случае нельзя - он устанавливается автоматически в зависимости от частоты CPU Base Clock.

Кроме перечисленных возможностей по разгону процессора, в подразделе OC можно настроить работу модулей памяти, настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания.

Традиционно мы разгоняли разблокированный процессор Intel Core i7-4790K при частоте CPU Base Clock 100 МГц. Этот процессор нам удалось разогнать лишь до частоты 4,6 ГГц путем установки соответствующего коэффициента умножения ядер процессора (без изменения напряжений питания). Результат, нужно сказать, очень посредственный для нашего экземпляра процессора. На других платах таким же точно способом мы разгоняли его без проблем до частоты 4,8 ГГц.

Проблема с разгоном процессора заключается в том, что для тактовой частоты ядер более 4,6 ГГц в автоматическом режиме UEFI BIOS (в нашем случае речь идет о версии 1.9) выставляет недостаточный уровень напряжения питания. Если, к примеру, вручную установить напряжение питания Vcore, равное 1,35 В, то процессор Intel Core i7-4790K можно запустить и на частоте 4,8 ГГц.

Фирменные утилиты

Конечно, плата MSI Z97 Gaming 9 AC поставляется с набором фирменных утилит. Однако их набор достаточно стандартен, и все эти утилиты мы уже рассматривали. А потому не будем повторяться и просто сошлемся на предыдущие обзоры .

Выводы

Итак, давайте подведем итог нашему тестированию платы MSI Z97 Gaming 9 AC.

Начнем с того, что средняя стоимость этой модели на момент написания статьи составляла 16 тысяч рублей. Для обычной платы на чипсете Intel Z97 это много, и даже в ассортименте компании MSI можно найти модель на этом чипсете в два раза дешевле (причем даже игровой серии). Поэтому важно четко понимать, нужны ли вам преимущества именно этой платы. К таким преимуществам относится наличие в комплекте Wi-Fi-модуля и продвинутый аудиотракт. За вычетом перечисленного, это типичная модель на чипсете Intel Z97, за которую вряд ли имеет смысл переплачивать. Еще раз напомним, что наше экспресс-тестирование аудиотракта не позволило выявить его преимущества в сравнении с обычным аудиотрактом на кодеке Realtek ALC1150. Впрочем, это не означает, что такого преимущества нет.

Плата предоставлена на тестирование производителем

После анонса чипсетов Intel 9-Series популярная серия игровых устройств от MSI значительно расширилась. Производитель предлагает сразу несколько материнских плат линейки GAMING, при этом для обновленной платформы компания приготовила несколько оригинальных технических решений. MSI Z97 GAMING 5 – модель среднего уровня на топовом чипсете, именно такие пользуются популярностью у любителей поиграть, которым нужна функциональная платформа за умеренные деньги. Знакомимся с возможностями платы.

Компания MSI выпустила уже третье поколение материнских плат, позиционируемых в качестве оптимальных решений для любителей поиграть. Обновленная линейка на базе чипсетов Intel 9-ой серии включает семь моделей различных форм-факторов и оснащения.

MSI Z97 GAMING 5 выполнена в формате ATX (305×244 мм), при этом PCB имеет черное матовое покрытие. Дракон – символ и оберег игровой серии MSI. Это существо в том или ином виде используется для внешнего оформления устройств линейки GAMING.
(скрин. Когти дракона)
Продолжая изыски на фентезийную тематику, дизайнеры компании в этот раз впечатлились мощью когтей дракона. Подобные элементы применяются в конструкции системы охлаждения.

Для платы используется 8-фазный стабилизатор питания. Элементы MOSFET охлаждаются с помощью довольно массивных радиаторов. В профиле алюминиевых конструкций уже не просматривается голова дракона, однако на имеющемся стикере все же присутствует его изображение. Для подключения дополнительного питания предусмотрен один 8-контактный разъем.

Плата предлагает 4 слота для модулей памяти. Общий объем ОЗУ можно нарастить до 32 ГБ. При этом в списке поддерживаемых наборов значатся скоростные планки вплоть до DDR3-3200. Конечно же, MSI Z97 GAMING 5 позволяет использовать XMP-профили для автоматической настройки параметров модулей. Все слоты имеют черный окрас, поддерживая общую тональность устройства. Коннекторы имеют конструкцию с двусторонней фиксацией, однако это не вызывает проблем с установкой/извлечением модулей – видеокарта не ограничивает к ним доступ.

Общая компоновка платы в целом стандартна для моделей форм-фактора ATX. На PCB установлено 7 слотов расширения. Три полноформатных PCI Express x16 и четыре компактных PCI Express x1. При использовании одной видеокарты верхний габаритный разъем может работать в режиме x16, если использовать пару видеокарт в режимах SLI или CrossFire, общая пропускная способность делится пополам. Плата также готова принять на борт три адаптера с чипами AMD, в этом случае конфигурация больших слотов будет выглядеть как x8+x4+x4.

Самую верхнюю позицию занимает слот PCI Express x1, потому проблем с установкой габаритный кулеров не возникнет. К тому же, вокруг процессорного разъема достаточно много свободного пространства. Используемый для тестового стенда Thermalright Archon Rev.A с крупной крепежной скобой удалось зафиксировать без каких-либо сложностей.

На материнской плате нет дополнительных клавиш управления. При этом модель оборудована точками замера напряжений V-Check Points. В данном случае они выполнены в виде площадки с набором контактов. Из нововведений отметим, что здесь появилось три точки с «землей», позволяющие контролировать сразу несколько напряжений. Хотя, конечно, для множественных замеров лучше иметь панель со специальными держателями щупов мультиметров.

Отдельной аппаратной клавиши OC Genie для разгона системы в данном случае также нет, однако сама технология поддерживается, но активировать ее необходимо программным способом.

MSI Z97 GAMING 5 оснащена сегментным индикатором Debug LED, который помогает определить возможную причину сбоев на старте. Зачастую, по завершению этапа загрузки подобные индикаторы превращаются в декоративный элемент. Однако в данном случае, после прохождения процедуры POST, на индикаторе отражается текущая температура процессора. Очень полезная опция, к сожалению, производители часто пренебрегают такой возможностью улучшить свой продукт.

На PCB размещено пять 4-контактных разъема для подключения вентиляторов. Два коннектора, размещенные у верхней кромки платы, предусмотрены для процессорного кулера с парой вентиляторов или же жидкостной системы (помпа+вентилятор). Три разъема для корпусных вентиляторов размещены таким образом, чтобы свести к минимум возможный кабельный хаос. Один размещен у нижней кромки, второй в центральной части платы, третий – рядом с разъемом питания ATX. Скорость вращения всех вентиляторов регулируется независимо.

Одним из наиболее интересных нововведений чипсетов 9-ой серии стала возможность подключения накопителей с помощью шины PCI Express. Чипсет поддерживает работу порта M.2 (NGFF), на нужды которого выделяется две линии PCI-E. Коннектор размещен в центральной части платы. Предусмотрено крепление для накопителей трех типоразмеров, длиной 42 мм, 60 мм и 80 мм. Напомним, что пропускная способность M.2 в данной вариации составляет порядка 1 ГБ/c. Отметим, что помимо PCI Express, порт M.2 позволяет подключать и накопители, использующие для передачи данных интерфейс Serial ATA. Именно такие диски первыми были представлены в новом формате.

На плате нет коннектора SATA Express. Экосистема накопителей с данным интерфейсом фактически находится на самой начальной стадии развития, потому производитель предлагает в качестве опции переходник c M.2 на SATA Express если реально возникнет необходимость подключить диск с помощью последнего линка. Насущная потребность в SATA вряд ли возникнет ранее второго квартала 2015 года, но в целом все же хотелось бы видеть соответствующий коннектор на плате.

Для классических SATA-накопителей предусмотрено 6 портов SATA 6 Гб/c, которые поддерживаются силами Intel Z97. Обратим внимание, что при использовании накопителя M.2 будут недоступны два из шести портов Serial ATA (SATA5 и SATA6).

Отдельно отметим, что на чипсете установлен крупный радиаторный блок, который украшен узнаваемым логотипом игровой серии.

Поддержку шести портов USB 3.0 также обеспечивает встроенный контроллер чипсета. Четыре из них размещены на интерфейсной панели, тогда как внутренний коннектор можно использовать для вывода еще пары на стенку корпуса.

Что касается портов USB, то для двух из них реализована поддержка технологии USB Audio Power. Для коннекторов обеспечивается подача стабильных 5 В, что важно при использовании USB-гарнитуры и особенно внешних ЦАП.

Звуковое решение платы получило название Audio Boost 2. В данном случае используется кодек Realtek ALC1150, который прикрыт металлическим каркасом. Снизить уровень возможных помех также поможет частичное изолирование аудиотракта от основного массива печатной платы. Чтобы добавить эффектности такому решению, пограничная дорожка подсвечивается красными светодиодами. В цепи используются специализированные японские конденсаторы Nichicon.

Чтобы усилить сигнал для наушников, предусмотрено два операционных усилителя OP1652. Один из них используется для выхода на интерфейсной панели, второй для канала, предназначенного для вывода портов на стенку корпуса.

Для новых плат игровой серии производитель предлагает оригинальную технологию Direct Audio Power, предполагающую использование независимого источника питания. Для этих целей на плате размещен отдельный коннектор, к которому через специальный переходник с Molex подключается силовой кабель от блока питания. При использовании внешней линии также нужно переключить тумблер, установленный рядом с кодеком. По мнению разработчиков, такой способ позволяет получить более чистое звучание. Используя для прослушивания наушники SteelSeries Siberia V2, сколь-либо заметной разницы ощутить не удалось, хотя теоретически польза от такого решения возможна.

По программной линии для поддержки аудиоподсистемы используется Sound Blaster Cinema 2. Приложение от компании Creative позволяет заметно преобразить звуковую сцену, при этом софтовые улучшайзеры выполнены на хорошем уровне, потому даже при прослушивании музыки имеет смысл поэкспериментировать.

Классикой для серии материнских плат GAMING уже стал гигабитный сетевой контроллер Atheros Killer E2205. Чип позволяет установить максимальный приоритет для игрового траффика.

С обратной стороны печатной платы мы видим, что радиаторы системы охлаждения крепятся с помощью винтов. Все активные элементы уместились на лицевой стороне PCB.

На интерфейсной панели платы расположен комбинированный разъем PS/2, четыре порта USB 2.0, такое же количество USB 3.0 и розетка Ethernet. Для подключения устройств отображения предусмотрено три видеовыхода – DVI, HDMI и D-Sub. DVI-D и аналоговый VGA позволяют получить картинку с разрешением до 1920×1200, тогда как HDMI обеспечивает до 3840×2160@60Гц.

Для подсоединения акустики предусмотрено шесть 3,5-миллиметровых коннекторов.

Комплект поставки

В комплекте с платой поставляется руководство, небольшая брошюра с основами теории разгона системы, диск с драйверами и набором приложений, два интерфейсных кабеля SATA, мостик SLI для объединения пары видеокарт с чипами NVIDIA и заглушка на заднюю стенку корпуса, окрашенную в черный цвет и имеющую дополнительную звукопоглощающую накладку.

Для удобства подсоединения управляющих клавиш и индикаторов предлагаются панели M-Connector. В коробке также имеется диковинный переходник с Molex на трехконтактный разъем для подачи питания на аудиоподсистему. Полезными могут оказаться наборы стикеров для пометки кабелей, подключаемых к накопителям. Ну и в качестве бонуса предлагается крупная наклейка с логотипом серии игровых устройств и табличка на дверь с просьбой не беспокоить.

UEFI и программное обеспечение

При запуске UEFI нас встречает все та же привычная, на первый взгляд, графическая оболочка Click BIOS. Однако в последней инкарнации она предлагает целый ряд улучшений.

Прежде всего, отметим возможность использовать два режима отображения настроек в разделе OC – Simple Mode и Advanced Mode.

В первом случае пользователю доступны для изменения основные параметры, во втором – предоставляется более полный список настроек, который скорее избыточен для начинающих энтузиастов. В целом перечень опций лучше структурирован, чем в предыдущих версиях BIOS. Из мелких доработок отметим, что список параметров теперь не сквозной, потому нет необходимости повторно их прокручивать в поисках необходимой опции.

В правом верхнем углу, рядом с кнопкой включения OC Genie появилась еще одна виртуальная клавиша для активации XMP-профиля в один клик мышки.

Полностью переработан раздел Hardware Monitor. Теперь доступна возможность настройки алгоритмов работы вентиляторов по четырем опорным точкам на графиках зависимости температуры и скорости вращения.

Оболочка Click BIOS 4 теперь отслеживает изменения параметров, позволяя перед сохранением и выходом просмотреть внесенные коррективы.

Для программной настройки параметров из операционной системы производитель предлагает приложение Command Center. Функциональность утилиты хорошо знакома. Выделим возможность создать RAM-диск, а также активировать технологию OC Genie.

В режиме Advanced доступна возможность настройки питающих напряжений различных узлов и параметров оперативной памяти.

Для настройки системы также можно воспользоваться приложением Intel Extreme Tuning Utility.

ECO Power – интересная инициатива производителя. MSI предлагает с помощью специального приложения отключать незадействованные блоки для экономии затрачиваемой энергии, причем управлять этими параметрами из операционной системы.

Для разных моделей перечень доступных опций будет отличаться. В случае с MSI Z97 GAMING 5 этот список весьма скромен, к тому же сложно представить ситуацию, в которой вам понадобится отключить USB-порты, а также процессорные вентиляторы. Ну, начало положено.

Чтобы закрыть программный раздел, отметим, что со всеми новыми платами серии GAMING предлагается 6-месячная подписка на сервис XSplit Gamecaster. Хороший бонус для любителей записи и стрима своих игровых побед.

Возвращаясь к теме разгона, мы опробовали в деле технологию OC Genie. После активации системы авторазгона тактовая частота процессора Core i7-4770K была повышена до 4000 МГц, а память работала в номинальном режиме DDR3-2133.

В ручном режиме мы без проблем получили 4600 МГц для нашего экземпляра процессора, повысив в UEFI напряжение питания до 1,235 В. Под нагрузкой срабатывал механизм компенсации и, напряжение увеличивалось до 1,256 В. С нетерпением ожидаем возможности проверить частотный потенциал чипов Devil’s Canyon. Чем ближе дата анонса, тем выше интрига.

Что касается памяти, то тестовый комплект DDR3-2133 после повышения питающего напряжения до 1,7 В проходил стресс-тесты и после повышения частоты до 2400 МГц (тайминги 11-13-10-31).

Порадовало поведение стабилизатора напряжения питания процессора, а именно очень умеренный нагрев элементов VRM. После разгона CPU под нагрузкой температура радиаторов MOSFET повышалась всего до 43 градусов, тогда как охладитель чипсета не прогревался выше 40С.

Итоги

MSI Z97 GAMING 5 – полноформатная модель на базе чипсета Intel Z97. Плата имеет характерный «игровой» набор, включающий сетевой контроллер Atheros Killer, достаточно качественное звуковое решение и возможность использовать конфигурации с несколькими видеокартами. Наличие порта M.2 позволяет в будущем доукомплектовать ПК скоростным твердотельным накопителем. Некоторые новые технические уловки упрощают процесс разгона платформы и здесь возможности устройства в полной мере мы сможем оценить с выходом чипов Devil’s Canyon. Ну, а если вспомнить о такой приятной особенности, как поддержка будущих процессоров Broadwell, то покупка платы на Intel Z97 становится еще более оправданной.

Понравилось
+ Интересный дизайн, хорошая элементная база и удачная компоновка
+ Удобство использования и новые опции UEFI
+ Сетевой контроллер Atheros Killer E2205
+ Отображение температуры процессора на LED-индикаторе
+ Достаточно качественная аудиоподсистема
+ Поддержка конфигураций SLI и CrossFire
+ Наличие порта M.2

Не понравилось
— Отсутствие порта SATA Express
— Два кабеля SATA в комплекте

Плюсы: + Интересный дизайн, хорошая элементная база и удачная компоновка; удобство использования и новые опции UEFI; сетевой контроллер Atheros Killer E2205; отображение температуры процессора на LED-индикаторе; качественная аудиоподсистема; поддержка конфигураций SLI и CrossFire; наличие порта M.2

Минусы: Отсутствие порта SATA Express; два кабеля SATA в комплекте

Вывод: Полноформатная модель на базе чипсета Intel Z97. Плата имеет характерный «игровой» набор, включающий сетевой контроллер Atheros Killer, достаточно качественное звуковое решение и возможность использовать конфигурации с несколькими видеокартами.

Новинка от компании MSI является одной из флагманских моделей в обновленной линейке MSI GAMING, которая получила уже третье обновление благодаря успеху у пользователей. Эта серия продвигается на рынке под девизом «PRO GAMERS WEAPON» - оружие профессионального геймера. Данный девиз как нельзя лучше характеризует все устройства в линейке. Наглядным тому примером является модель , которая обладает отличной сетевой подсистемой, что по достоинству оценят любители онлайн-баталий, качественной звуковой подсистемой, которая позволит вам расслышать шаги врага еще до его появления на экране, а также широкими возможностями по организации графической и дисковой подсистем.

Однако обо всем по порядку, а для начала давайте рассмотрим подробную техническую спецификацию новинки.

Спецификация материнской платы MSI Z97 GAMING 7:

Производитель
	Z97 GAMING 7(rev 1.0)
Процессорный разъем
Поддерживаемые процессоры	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого и пятого поколений: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота используемой памяти	3300* / 3200* / 3100* / 3000* / 2800* / 2666* / 2600* / 2400* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 / 1066 МГц
Поддержка памяти	4 x DDR3 DIMM-слота с поддержкой до 32 ГБ памяти
Слоты расширения	3 x PCI Express 3.0 x16
	4 х PCI Express 2.0 x1
Дисковая подсистема	Чипсет Intel Z97 поддерживает: 1 x M.2 (M.2 2242, M.2 2260, M.2 2280) 6 x SATA 6 Гбит/с (RAID 0, RAID 1, RAID 5, RAID 10) Контроллер ASMedia ASM1061 поддерживает: 2 x SATA 6 Гбит/с
	1 x Qualcomm Atheros Killer E2205 (10/100/1000 Мбит/с)
Звуковая подсистема	Кодек Realtek ALC1150 7.1-канальный звук
	1 х 24-контактный разъем питания ATX 1 x 8-контактный разъем питания ATX12V
Вентиляторы	2 x разъема вентиляторов CPU (4-контактные) 3 x разъема подключения системных вентиляторов (4-контактные)
Охлаждение	Алюминиевые радиаторы на элементах подсистемы питания процессора, соединенные тепловой трубкой Алюминиевый радиатор на чипсете
Внешние порты I/O	1 x Optical S/PDIF out 6 x аудиопортов 1 х кнопка для сброса CMOS
Внутренние порты I/O	1 x USB 3.0 с поддержкой подключения двух USB 3.0 (19-контактный) 2 x USB 2.0, каждый с поддержкой подключения двух USB 2.0 8 x SATA 6 Гбит/с 1 х разъем TPM 1 x коннектор вывода звука на переднюю панель 1 x блок коннекторов передней панели 1 x джампер для сброса CMOS 1 x кнопка включения 1 х кнопка перезагрузки 1 х кнопка автоматического разгона OC Genie 1 х диагностический LED-индикатор 1 x разъем Direct audio 1 x разъем Multi-BIOS 1 x переключатель Audio Power 9 х разъемов V-Check
	2 х 64 Mб Flash ROM UEFI AMI BIOS ACPI 5.0, PnP 1.0a, SM BIOS 2.7, DMI 2.0
Комплектация	руководство пользователя брошюра с описанием гарантии диск с драйверами и утилитами 4 x кабеля SATA 1 х мостик NVIDIA SLI 1 x набор MSI M-Connector 1 x набор переходников для подключения мультиметра 1 x дверной хэнгер 1 х наклейка MSI GAMING 1 х заглушка интерфейсной панели 1 х кабель питания Direct audio
Форм-фактор,
Сайт производителя

Упаковка и комплектация

Материнская плата традиционно поставляется в коробке, выполненной из плотного картона, который украшен качественной и очень стильной полиграфией в едином стиле с другими решениями серии MSI GAMING. Большая часть лицевой стороны отведена под логотип серии, которым является стилизованное изображение дракона.

Из полезной информации на лицевой стороне коробки можно обратить внимание на наименование платы и компании-производителя, а также на наличие сетевого контроллера Qualcomm Atheros Killer E2205 и аудиоподсистемы с дизайном Audio Boost 2.

На обратной стороне коробки, помимо схематического изображения интерфейсной панели и кратких технических характеристик, находится описание ключевых особенностей и поддерживаемых технологий:

• Qualcomm Atheros Killer E2205 - сетевой контроллер, обладающий возможностью автоматически обнаруживать игровой трафик и повышать его приоритет по отношению к низкоуровневому системному трафику, гарантируя низкие задержки для передачи игровых данных. Также он обеспечивает на 35% большую пропускную способность, чем решения конкурентов.
• USB Audio Power - порты USB на интерфейсной панели поддерживают стабильную подачу напряжения 5 В, что будет полезно при подключении внешних аудиоусилителей, лишенных собственного питания.
• Sound Blaster Cinema 2 - благодаря данной технологии значительно повышается качество звука в игровых приложениях и при воспроизведении мультимедийного контента.
• Multi-GPU - материнская плата обладает поддержкой технологий AMD CrossFireX и NVIDIA SLI для объединения вычислительных возможностей нескольких видеокарт.
• Audio Boost 2 - звуковая подсистема новинки, помимо флагманского кодека Realtek ALC1150, включает в себя специальные аудиоконденсаторы компании Nichicon, два усилителя с поддержкой студийных наушников с импедансом до 600 Ом, а также позолоченные аудиовыходы на интерфейсной панели и кожух для защиты от электромагнитных наводок. Также отметим приятный бонус в виде экранирующей полосы с LED-подсветкой, отделяющей часть печатной платы со звуковой подсистемой от остальных компонентов.
• XSplit - в комплекте с материнской платой поставляется код на бесплатное использование ПО XSplit на протяжении полугода, которое предназначено для проведения трансляций игрового процесса на Twitch, YouTube, UStream и других сервисах.
• GAMING APP - фирменное ПО, которое позволяет управлять разгоном системы (включая видеокарту), а также переключаться между различными режимами работы ПК.

Дополнительно выделим технологии, описание которых не уместилось на упаковке:

• OC Genie 4 - функция автоматического разгона, которая активируется нажатием одной кнопки на печатной плате либо в комплектном ПО.
• EMI I/O Shielding - заглушка интерфейсной панели выполнена из высококачественного алюминия, а также оснащена специальным ударопоглощающим слоем и стальным покрытием для большей надежности.

• Military Class 4 - в конструкции новинки используются только высококачественные компоненты, такие как твердотельные конденсаторы Dark CAP с увеличенным до 10 лет сроком службы, дроссели SFC с ферритовыми сердечниками, а также конденсаторы Hi-c CAP с танталовым ядром, которые отличаются повышенной энергоэффективностью и компактными размерами, поэтому они не препятствуют установке габаритных систем охлаждения процессоров.
• GUARD -PRO - использование высококачественных компонентов, многослойной печатной платы и ряда специальных микросхем приводит к повышенной защите от влажности, высоких температур, электростатических разрядов и электромагнитных наводок. К тому же технология MSI ECO POWER в комплекте с фирменным ПО ECO Center позволяет физически отключать незадействованные микросхемы для уменьшения уровня потребления энергии.
• Gaming Device Port - порты USB 2.0 и PS/2 имеют увеличенный в три раза объем золотого покрытия, поэтому обладают большей надежностью и износостойкостью. Также они оптимизированы для манипуляторов с высокой частотой опроса (от 500 до 1000 Гц), благодаря чему снижается время отклика с 8 до 1 миллисекунды.
• OC Essentials - набор полезных для оверклокинга компонентов, который включает в себя разъемы V-Check Points (для прямого измерения ключевых напряжений), диагностический LED-индикатор, две микросхемы BIOS и кнопки EasyButton 3 (выключения, перезагрузки и активации технологии OC Genie).

Комплект поставки материнской платы MSI Z97 GAMING 7, помимо стандартной документации и диска с драйверами и утилитами, включает в себя четыре шлейфа SATA, мостик NVIDIA SLI, кабель питания Direct audio, набор M-Connector (существенно упрощающий процедуру подключения фронтальной панели ПК), заглушку интерфейсной панели, наклейку на системный блок с логотипом серии MSI GAMING, набор переходников для подключения мультиметра, а также картонный хенгер с логотипом серии и надписями: «Извините, занят игрой» и «Меня здесь нет».

Дизайн и особенности платы

В основе новинки лежит печатная плата черного цвета формата ATX (305 х 244 мм), которая с легкостью вместила в себя достаточно большое количество набортных элементов, позволив разместить их на оптимальных местах. Отметим, что для большего удобства сборки в комплекте поставляется набор M-Connector, который упрощает процесс подключения фронтальной панели. Дополнительно обращаем ваше внимание на то, что все порты SATA, а также колодка подключения выносной панели с портами USB 3.0, расположены параллельно поверхности текстолита, а значит, даже самые длинные платы расширения не ограничат к ним доступ.

Что касается оформления, то и в данном аспекте все выполнено на высшем уровне. Преобладающий черный цвет печатной платы, слотов расширения и портов немного разбавлен красными вкраплениями на радиаторах системы охлаждения. Также напомним, что с приходом третьего поколения линейки MSI GAMING оформление радиаторов на силовых элементах подсистемы питания процессора было изменено. Если раньше в их профиле угадывался гребень дракона, то теперь дизайнеры черпали свое вдохновение в форме когтей этого мифического существа.

На обратной стороне печатной платы можно отметить опорную пластину процессорного разъема, а также тот факт, что все три радиатора надежно зафиксированы при помощи винтов, которые обеспечивают лучшую прижимную силу, чем пластиковые клипсы.

В нижней части платы расположены следующие коннекторы: колодка подключения аудиоразъемов передней панели, порт TPM и COM, кнопки включения, перезагрузки и автоматического разгона OC GENIE, разъем для подключения системного вентилятора, а также две колодки для подключения интерфейсов USB 2.0. Всего на MSI Z97 GAMING 7 силами чипсета реализована поддержка шести портов USB 2.0: четырех внутренних и двух на интерфейсной панели. Ближе к правой стороне находятся две колодки подключения передней панели, а также переключатель между двумя микросхемами с прошивками BIOS.

Отдельно отметим разъем Audio Power, предназначенный для подключения комплектного кабеля Direct audio, который используется для непосредственной подачи питания на звуковую подсистему. Также имеется соответствующий переключатель между стандартным режимом питания и Direct audio power.

Возможности организации дисковой подсистемы представлены разъемом M.2 (NGFF) и восемью портами SATA 6 Гбит/с, для которых присутствует поддержка массивов RAID 0, RAID 1, RAID 5 и RAID 10. Как видим, разработчики обеспечили возможность подключения трех форматов компактных твердотельных накопителей: M.2 2242, M.2 2260 и M.2 2280. При этом работа шести портов SATA и интерфейса M.2 реализована силами чипсета, тогда как два дополнительных разъема SATA 6 Гбит/с функционируют благодаря контроллеру ASMedia ASM1061.

В связи с недостатком свободных чипсетных линий, разъем M.2 (NGFF) делит пропускную способность с двумя портами SATA 6 Гбит/с (на схеме SATA5_6). Поэтому в случае подключения M.2-накопителя данные интерфейсы будут недоступны.

Правая сторона системной платы MSI Z97 GAMING 7, помимо наличия группы разъемов для подключения мультиметра при помощи комплектных переходников и индикатора POST-кодов, примечательна четырьмя DIMM-слотами для установки модулей оперативной памяти стандарта DDR3. Оперативная память может работать в двухканальном режиме. Для его реализации модули необходимо устанавливать либо в первый и третий, либо во второй и четвертый слоты. Поддерживаются планки, работающие на частотах от 1066 до 1600 МГц в номинальном режиме и до 3300 МГц в разгоне. Максимальный объем памяти может достигать 32 ГБ, чего должно быть достаточно практически для любых поставленных задач.

Колодка для подключения выносной панели с портами USB 3.0 по традиции также расположена на правой стороне печатной платы. Всего на новинке силами чипсета реализована поддержка четырех портов USB 3.0: двух внутренних и двух на интерфейсной панели. Шесть дополнительных разъемов USB 3.0 на интерфейсной панели функционируют благодаря концентратору ASMedia ASM1074 и микросхеме ASMedia ASM1042AE.

Система охлаждения рассматриваемой новинки состоит из трех основных алюминиевых радиаторов: один осуществляет отвод тепла от чипсета Intel Z97, в то время как два других, соединенных между собой тепловой трубкой, накрывают элементы подсистемы питания процессора. В процессе тестирования были зафиксированы следующие температурные показатели:

• радиатор охлаждения чипсета - 36,5°C;
• радиаторы охлаждения элементов подсистемы питания процессора - 38,1°C.

Как видим, предустановленная система охлаждения отличается хорошей эффективностью, создавая тем самым хороший задел для разгона системы.

Питание процессора осуществляется по усиленной 12-фазной схеме для вычислительных ядер и дополнительных узлов. Сам преобразователь основан на ШИМ-контроллере ISL6388. Элементная база новинки набрана при помощи высококачественных комплектующих, которые, в соответствие с фирменным дизайном Military Class 4, сертифицированы по военному стандарту MIL-STD-810G. В ее состав вошли: твердотельные конденсаторы Dark CAP, дроссели SFC и конденсаторы Hi-c CAP. Для подачи необходимого напряжения питания предназначены основной 24-контактный и дополнительный 8-контактный разъемы.

Для расширения функциональности решения MSI Z97 GAMING 7 у пользователя есть в распоряжении семь слотов:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (в режиме х16 либо х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 3.0 x16 (в режиме х8 либо х4);
6. PCI Express 2.0 x1;
7. PCI Express 3.0 x16 (в режиме х4).

Как видим, для организации графической подсистемы имеются три слота PCI Express x16, подключенные к процессору. Соответственно, они используют все доступные шестнадцать линий стандарта PCI Express 3.0. В зависимости от количества установленных видеокарт вы получите одну из следующих схем: х16 / х8+х8 / х8+х4+х4. Напомним, что последний вариант поддерживается только в случае установки графических ускорителей на основе GPU компании AMD, так как NVIDIA не поддерживает схемы с пропускной способностью х4.

Отдельно отметим, что у вас без проблем получится установить две видеокарты с трехслотовой системой охлаждения. При этом в свободном доступе все еще останется один разъем PCI Express 2.0 x1.

Если же вы решили воспользоваться возможностями интегрированного в CPU графического ядра, то в вашем распоряжении три видеовыхода: два HDMI и один DisplayPort, переключение между которыми осуществляется силами двух микросхем PTN3360DBS

Возможности Multi I/O реализованы с помощью микросхемы NUVOTON NCT6792D, которая управляет работой системных вентиляторов, портом PS/2, а также обеспечивает мониторинг.

Для поддержки сетевых соединений служит гигабитный LAN-контроллер Qualcomm Atheros Killer E2205, обладающий рядом аппаратных и программных преимуществ для приоритизации игрового и мультимедийного трафиков.

Два дополнительных порта SATA 6 Гбит/с функционируют благодаря контроллеру ASMedia ASM1061.

Корректная работа шести дополнительных портов USB 3.0 на интерфейсной панели обеспечена силами концентратора ASMedia ASM1074 и микросхемы ASMedia ASM1042AE.

Проблема с недостатком свободных чипсетных линий решена при помощи моста ASMedia ASM1184e, который подключен к одной линии PCI Express 2.0 и имеет на выходе четыре аналогичные линии.

Звуковая подсистема MSI Z97 GAMING 7 представляет собой достаточно интересную конструкцию под названием Audio Boost 2. Она основана на флагманском 7.1-канальном HDA-кодеке Realtek ALC1150, который поддерживает аудиосистемы форматов 2/4/5.1/7.1. Он функционирует в паре с двумя усилителями, которые способны поддержать работу наушников с импедансом до 600 Ом. Также используются высококачественные аудиоконденсаторы компании Nichicon, технология прямого питания аудиотракта (MSI Direct Audio Power), позолоченные аудиоразъемы и технология экранирования для защиты от электромагнитных помех. Программную доводку качества звука до необходимого уровня осуществляет ПО Creative Sound Blaster Cinema 2.

На интерфейсную панель материнской платы MSI Z97 GAMING 7 выведены следующие порты:

• 2 x HDMI;
• 1 x DisplayPort;
• 1 x LAN (RJ45);
• 8 x USB 3.0;
• 2 x USB 2.0;
• 1 x Optical S/PDIF out;
• 6 x аудиопортов;
• 1 x кнопка для сброса CMOS;
• 1 x PS/2 (клавиатура или мышь).

Подобную компоновку можно смело назвать отличной, поскольку она обладает большим количеством портов USB, тремя видеовыходами, шестью позолоченными аудиоразъемами для удобного подключения многоканальной акустики, а также поддержкой портов Gaming Device Port для подключения игровых мышек либо клавиатур.

Материнская плата MSI Z97 GAMING 7 оснащена пятью разъемами для подключения вентиляторов: два служат для питания вертушек системы охлаждения процессора, а три других предназначены для подключения системных пропеллеров. Все разъемы в соответствии с современными требованиями 4-контактные, что позволит управлять частотой вращения подключенных вентиляторов ШИМ-методом.

В модели MSI Z97 GAMING 7 используется фирменный предзагрузчик ClickBIOS 4, основанный на интерфейсе UEFI. Он отличается привлекательным графическим интерфейсом и удобством процесса внесения изменений в настройки.

Опции, необходимые для тонкого конфигурирования системы, сгруппированы в разделе «OC».

При необходимости в данном разделе можно получить доступ к регулировке напряжений на различных компонентах.

Как видим, поддерживается сохранение пользовательских настроек BIOS в шести различных профилях, а также присутствует возможность загрузки необходимого профиля с USB-накопителя.

Частота оперативной памяти может быть изменена в пределах от 800 до 3200 МГц.

А при необходимости можно получить доступ к регулировкам задержек памяти.

Настройки, необходимые для оптимизации системы, сведены в таблицу:

Параметр	Название меню	Диапазон
Частота системной шины
	CPU Base Clock Strap
Процессорный множитель
Частота оперативной памяти
Тайминги оперативной памяти	Timing Configuration	tCL, tRCD, tRP, tRAS, tRFC, tREFI, tWR, tWTR, tRRD, tRTP, tFAW, tWCL, tCKE
	VR 12VIN OCP Expander
	CPU Vdroop Offset Control
	CPU Over Voltage Protection
	CPU Under Voltage Protection
	CPU Over Current Protection
	CPU Switching Frequency
	CPU VRM Over Temperature Protection
Напряжение на процессоре	CPU Core Voltage
	CPU Core Voltage Offset
	CPU Ring Voltage
	CPU Ring Voltage Offset
Напряжение на системном агенте
	CPU IO Analog Voltage Offset
	CPU IO Digital Voltage Offset
Напряжение на модулях оперативной памяти
Напряжение на чипсете по линии 1,05 В	PCH 1.05 Voltage
Напряжение на чипсете по линии 1,5 В
	Long Duration Power Limit
	Long Duration Maintained
	Short Duration Power Limit
	CPU Current Limit		В разделе «Hardware Monitor» открывается доступ к наблюдению за системной температурой, температурой процессора и скоростью вращения установленных вентиляторов. Здесь же можно задавать вручную требуемую частоту вращения лопастей вертушек. Дополнительно можно следить за напряжением на ядре процессора, графическом ядре, модулях памяти и на линиях питания +12В, +5В и +3,3В. Отдельно стоит отметить возможность снятия «скриншотов» в BIOS. Возможности разгона Воспользовавшись функцией автоматического разгона OC Genie 4, мы получили значение частоты работы нашего тестового процессора Intel Core i7-4770K равное 4000 МГц при напряжении 1,208 В. При этом оперативная память заработала на скорости DDR3-2400 МГц. Ручной разгон с помощью утилиты MSI Command Center позволил нам добиться стабильного функционирования системы при частоте процессора 4600 МГц и напряжении 1,216 В, что является нашей стандартной планкой для качественных материнских плат. Увеличение частоты системной шины также прошло без особых трудностей. В итоге этот параметр удалось зафиксировать на отметке 187,03 МГц, что является очень хорошим результатом. Как мы уже упоминали, в комплекте с новинкой поставляется фирменное ПО MSI GAMING APP, которое позволяет выбирать один из трех профилей работы. Как видим, активация режима «Silent Mode» приводит к снижению частоты процессора, а соответственно, к меньшему энергопотреблению и тепловыделению, что позволяет существенно снизить уровень шума от кулеров. «Gaming Mode» обеспечивает небольшой разгон ЦП для оптимального соотношения энергопотребления и производительности. В свою очередь «ОС Mode» позволяет получить дополнительный прирост работы процессора и оперативной памяти. Тестирование Для проверки возможностей материнской платы MSI Z97 GAMING 7 использовалось следующее оборудование: Процессор Intel Core i7-4770K (LGA1150, 3,5 ГГц, L3 8 МБ) Turbo Boost: enable C1E: enable Scythe Kama Angle Rev.B Оперативная память 2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP Видеокарта AMD Radeon HD 6970 2 ГБ GDDR5 Устройство видеозахвата AVerMedia Live Gamer Portable Жесткий диск Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ Оптический привод ASUS DRW-1814BLT SATA Блок питания Seasonic X-560 Gold (SS-560KM Active PFC) CODEGEN M603 MidiTower (2 х 120 мм вентилятора на вдув/выдув) Результаты тестов В процессе тестирования MSI Z97 GAMING 7 показала производительность на уровне с конкурентами, что говорит нам о качественном исполнении платы, подборе эффективных компонентов и хорошей оптимизации настроек BIOS. Тестирование звукового тракта на основе кодека Realtek ALC1150 Отчет о тестировании в RightMark Audio Analyzer 16-bit, 44,1 kHz Уровень шума, дБ (А) Динамический диапазон, дБ (А) Гармонические искажения, % Очень хорошо Очень хорошо Интермодуляции на 10 кГц, % Общая оценка Очень хорошо Режим работы 24-bit, 192 kHz Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ Очень хорошо Уровень шума, дБ (А) Динамический диапазон, дБ (А) Гармонические искажения, % Очень хорошо Гармонические искажения + шум, дБ(A) Интермодуляционные искажения + шум, % Очень хорошо Взаимопроникновение каналов, дБ Интермодуляции на 10 кГц, % Общая оценка Очень хорошо По традиции отметим отличное качество аудио, обеспечиваемого фирменной звуковой подсистемой Audio Boost 2 с флагманским аудиокодеком Realtek ALC1150. Для ценителей же бескомпромиссного звука есть возможность установить дискретную аудиоплату с интерфейсом PCI Express. Выводы Героиня нашего обзора, материнская плата , в процессе тестирования зарекомендовала себя исключительно с наилучшей стороны, являясь, без сомнения, очень интересным решением в своем классе. Судите сами, при практически полном отсутствии каких-либо особенностей либо недостатков, новинка обладает целым рядом преимуществ. Среди основных достоинств MSI Z97 GAMING 7 можно отметить усиленную 12-фазную подсистему питания, качественную элементную базу, набранную в соответствии с концепцией Military Class 4, хорошую компоновку интерфейсной панели, наличие кнопок включения, перезагрузки и автоматического разгона системы, приятный дизайн, а также большое количество портов SATA 6 Гбит/с и USB 3.0. Конечно же, не стоит забывать о наличии интерфейса M.2 (NGFF) для подключения высокоскоростных накопителей с пропускной способностью до 10 Гбит/с, а также о хороших возможностях как по ручному, так и по автоматическому разгону. Отдельно выделим главные отличительные особенности, такие как отличная звуковая подсистема и высококлассный сетевой контроллер. Что же касается особенностей, то единственным нюансом, достойным упоминания, является ограничение по одновременному использованию интерфейса M.2 (NGFF) и двух портов SATA 6 Гбит/с. В итоге материнская плата MSI Z97 GAMING 7 может быть смело рекомендована к покупке как отличное решение для сборки игрового ПК с одной либо двумя видеокартами. При этом владельцы смогут достигать высоких разгонных показателей для максимально эффективного использования возможностей всех компонентов. Достоинства: улучшенная элементная база для более надежной и стабильной работы материнской платы (Military Class 4); поддержка оптимизированных модулей оперативной памяти DDR3-3300 МГц; отличная компоновка интерфейсной панели; удобный и многофункциональный BIOS; наличие двух микросхем с прошивками BIOS; функция автоматического разгона OC Genie 4; кнопки включения, перезагрузки и автоматического разгона на печатной плате; высококачественная аудиоподсистема с дизайном Audio Boost 2; сетевой контроллер Qualcomm Atheros Killer E2205; большое количество портов USB 3.0; хороший комплект поставки; функция Direct Audio Power; поддержка ряда полезных фирменных технологий и утилит. Особенности: ограничения по одновременному использованию интерфейса M.2 и двух портов SATA 6 Гбит/с. Выражаем благодарность украинскому представительству компании MSI за предоставленную для тестирования материнскую плату. Выражаем благодарность компаниям AVerMedia , Intel , SeaSonic и TwinMOS Technologies за предоставленное для тестового стенда оборудование. Все цены на MSI+Z97+Gaming+7 Статья прочитана 12077 раз(а) Подписаться на наши каналы
