Предметы которые являются устройствами вывода информации. Устройство вывода информации – что это такое? Тема урока. Мониторы: классификация, характеристики и принцип действия
1. Монитор (дисплей ) относится к основным устройствам любого ПК, без которого невозможна эффективная работа. В процессе работы на экране дисплея отображаются как вводимые пользователем команды и данные, так и реакция системы на них.
Мониторы могут работать в двух режимах: текстовом и графическом. В тестовом режиме мониторы способны воспроизводить только ограниченный набор символов, причём символы могут выводиться только в определенные позиции экрана (чаще всего на экран можно вывести 24 или 25 строк по 40 или 80 символов в строке); в графическом –отображают как графическую, так и текстовую информацию, при этом экран разбит на множество точек (пикселей), каждая из которых может иметь тот или иной цвет. Из этих светящихся точек и формируется изображение.
По количеству воспроизводимых цветов мониторы бывают монохромными и цветными. Монохромные устройства способны воспроизводить информацию только в каком-либо одном цвете, возможно, с различными оттенками (градациями яркости). Цветные дисплеи обеспечивают отображение информации в нескольких оттенках цвета (от 16 оттенков до более чем 16 млн). Фактически, современные дисплеи могут отображать столько оттенков, сколько позволяет видеокарта, память которой хранит информацию о цветах точек экрана.
По принципам формирования изображения различают дисплеи на основе электронно-лучевой трубки, жидкокристаллические, плазменные, светодиодные.
Дисплеи на электронно-лучевой трубке (ЭЛТ) работают подобно телевизору. Под воздействием электрических полей в «электронной пушке» разгоняется поток электронов. Далее при помощи электромагнитных полей пучок отклоняется в нужную сторону. Затем этот поток фокусируется, доходит до экрана и заставляет светиться маленькое пятнышко люминофора (зерно экрана) с яркостью, пропорциональной интенсивности пучка. Так работают монохромные устройства. В цветных мониторах зерно экрана составляют три пятнышка люминофора разного цвета (красного, зелёного и синего) и потоки электронов посылаются тремя «пушками», причём электронный луч для каждого цвета должен попадать на свой люминофор. Преимущества: современные ЭЛТ-дисплеи имеют высокое качество изображения, достаточно дёшевы и надёжны. Недостатки: такие дисплеи достаточно громоздки, потребляют много энергии, имеют более высокий уровень излучения, чем дисплеи других типов.
Жидкокристаллические дисплеи или LCD-дисплеи. Их действие основано на эффекте потери жидкими кристаллами своей прозрачности при пропускании через них электрического тока. Преимущества: жидкокристаллические дисплеи не создают вредного для здоровья пользователя излучения, наиболее экономичны в потреблении энергии, обеспечивают хорошее качество изображения. Недостатки: если смотреть на экран сбоку, то почти ничего нельзя разглядеть.
Газо-плазменные дисплеи. Действие основано на свечении газа при пропускании через него электрического тока. Схема такова: имеются два листа, между ними инертный газ; один из листов прозрачный, а на втором расположены электроды, на которые подаётся напряжение. Обычно газо-плазменные индикаторы состоят из нескольких подобных элементарных ячеек, число точек в каждой из которых подобрано наиболее оптимальным образом для отображения одиночных символов.
Светодиодные матрицы (LED-дисплеи). Обычно применяются во встроенных ЭВМ (используемых в автоматизированных линиях на промышленном производстве, в робототехнике и так далее) для отображения небольших объёмов текстовой информации.
Размер экрана по диагонали;
Размер зерна экрана – расстояние в миллиметрах между двумя соседними люминофорами одного цвета;
Разрешающая способность – число пикселей (точек экрана) по горизонтали и вертикали. Она зависит от размера экрана и размера зерна экрана, но может изменяться (в определённых пределах) с помощью программной настройки;
Число передаваемых цветов (зависит от объема памяти видеокарты);
Частота кадровой развёртки (частота синхронизации) – это число изображений на экране монитора, перерисовываемых лучом электронной трубки за единицу времени. Измеряется в герцах.
Соответствие стандартам безопасности: мониторы с внутренним экранированием и пониженным уровнем излучения, допустимый уровень излучения монитора, антибликовое покрытие и т.д.
2. Видеокарта – это устройство, управляющее дисплеем и обеспечивающее вывод изображений на экран. Она определяет разрешающую способность дисплея и количество отображаемых цветов. Сигналы, которые получает дисплей формируются именно видеокартой.
Возможности ПК по отображению информации определяются совокупностью (и совместимостью) технических характеристик дисплея и его видеокарты, то есть видеосистемы в целом. Практически все современные видеокарты принадлежат к комбинированным устройствам и помимо главной своей функции – формирования видеосигналов – осуществляют ускорение выполнения графических операций. Для этого на видеокарте устанавливаются специальные процессоры, позволяющие выполнять многие операции с графическими данными без использования центрального процессора. Такие устройства называются видеоадаптерами. Они значительно ускоряют вывод информации на экран дисплея при работе с графическими программными оболочками, трёхмерной графикой и при воспроизведении динамических изображений.
3. Принтер – печатающее устройство для получения «твёрдой» копии документа. Все печатающие устройства подразделяются по принципу работы на матричные, струйные, лазерные.
Принцип действия матричных принтеров состоит в том, что головка с иголками, ударяя по красящей ленте, оставляет на бумаге сформированный из набора точек символ. Достоинствами принтеров данного типа является высокая надежность и низкая стоимость расходного материала. Недостатки: сильный шум, низкое качество и скорость печати, отсутствие автоматической подачи бумаги.
В струйных принтерах через специальные отверстия – сопелы – под давлением выдуваются чернила, тем самым формируя изображение. Их производительность заметно выше, чем у матричных принтеров. Работают они бесшумно, имеют достаточно высокое качество печати а автоматическую подачу бумаги. Основное достоинство – доступная цветная печать. Недостатки: высокая стоимость расходного материала, при попадании влаги на изображение ведет к его растеканию.
Работа лазерных принтеров основана на принципе ксерографии – изображение переносится на бумагу со специального барабана, к которому электрически притягиваются частички специальной краски (тонера). При прокатывании листа бумаги вдоль барабана рисунок переносится на бумагу, а затем фиксируется за счёт нагрева или давления. Лазерные принтеры работают очень тихо и значительно быстрее матричных и струйных принтеров и дают отпечатки высокого качества – очень чёткие, контрастные. Недостатки: требует бумагу очень высокого качества, дорогая цветная печать.
Основные пользовательские характеристики:
Разрешающая способность;
Скорость печати определяется двумя факторами – временем механической протяжки бумаги и скоростью обработки поступающих данных;
объем памяти; принтеры, как правило, оборудованы процессором и внутренней памятью (буфером), которые принимают и обрабатывают данные.
4. Плоттер или графопостроитель. Плоттер является устройством вывода, которое применяется только в специальных областях. Он предназначен для вывода таких графических материалов, как чертежи, графики, схемы, диаграммы, входящие в комплект конструкторской или технологической документации. Пишущий узел имеет несколько штифтов для закрепления специальных фломастеров. Штифты могут подниматься над бумагой (линия не рисуется) или опускаться для рисования. Узел перемещается вдоль бумаги по специальным направляющим. Плоттеры бывают планшетными и рулонными.
5. Видеопроекторы – устройства вывода информации на светлую вертикальную поверхность (экран, стену).
6. Колонки, наушники – устройства вывода звуковой информации.
Изучив эту тему, вы узнаете:
О классификации и назначении устройств вывода;
- основные характеристики мониторов;
- основные типы принтеров и их характеристики;
- основные типы плоттеров и их характеристики,
- каково назначение устройств звукового вывода.
Классификация устройств вывода
Введенная в компьютер информация преобразуется с помощью программ в некий конечный результат, который необходим человеку. Однако в компьютере этот результат обработки хранится в двоичном коде и совершенно непонятен человеку. Для преобразования двоичных кодов в форму, понятную человеку, необходимы специальные аппаратные средства, которые получили название устройств вывода.
Устройства вывода - аппаратные средства для преобразования компьютерного (машинного) представления информации в форму, понятную человеку.
Для нормальной работы устройства вывода, так же как и устройства ввода, необходимы управляющий блок (контроллер, или адаптер), специальные разъемы и электрические кабели и обязательно - управляющая программа (драйвер). Только при выполнении этих условий устройство вывода обеспечивает необходимую человеку форму представления выводимых результатов в виде текста, изображения, звука и пр. Многообразие устройств вывода определяется различными физическими принципами, которые заложены в основу их работы.
Среди устройств вывода можно выделить по форме представления информации несколько классов (рисунок 20.1): мониторы, принтеры, плоттеры, устройства звукового вывода .
Рис. 20.1. Классификация устройств вывода
Мониторы
Общая характеристика
Монитор предназначен для отображения символьной и графической информации.
Мониторы могут быть выполнены на базе электронно-лучевых трубок или в виде жидкокристаллических панелей.
У портативных компьютеров мониторы выполнены в виде жидкокристаллических панелей. Компактные размеры мониторов на жидких кристаллах, представляющих собой плоские экраны, а также отсутствие вредных факторов, влияющих на здоровье человека, делают данный вид мониторов все более популярным и для стационарных компьютеров.
Основными характеристиками мониторов, реализованных на базе электронно-лучевой трубки, являются:
Разрешающая способность экрана,
- расстояние между точками на экране,
- длина диагонали экрана.
Разрешающая способность экрана
Любое изображение на экране представляется набором точек, которые называются пикселями (от англ. Picture"s ELement - элемент картины). Число точек по горизонтали и вертикали экрана определяет разрешающую способность монитора. Стандартный режим работы современного монитора поддерживает разреше ние 800x600, 1024x768 точек и другие режимы. Чем выше разрешающая способность монитора, тем качественнее изображение.
В текстовом режиме на экран выводятся только известные компьютеру символы, а в графическом - любое изображение, состоящее из точек. Для представления любого символа в текстовом режиме используется фиксированное количество пикселей, например 8x8 или 8x14.
Мониторы бывают черно-белые (монохромные) и цветные. Цветные изображения получаются путем смешивания трех базовых цветов: красного, зеленого, синего. Базовые цвета создаются тремя электронными лучами, каждый из которых отвечает за свой цвет. Все многообразие оттенков объясняется суммированием базовых цветов в различных пропорциях.
Вспомните урок рисования, когда для получения желаемого оттенка приходилось смешивать краски. Так, для получения бирюзового цвета достаточно смешать зеленую и синюю краски, а малиновый цвет получается путем добавления синего цвета к красному.
Расстояние между точками на экране
Четкость изображения на мониторе определяется расстоянием между точками на экране, или величиной шага («размером зерна»). Значение данного параметра колеблется от 0,22 до 0,43 мм. Чем меньше эта величина, тем качественнее изображение.
Длина диагонали экрана
Этот параметр измеряется в дюймах и колеблется в диапазоне от 9" до 41". Выбор размера монитора зависит от области использования персонального компьютера. Для учебных и бытовых целей наиболее популярными являются мониторы с диагональю 14 и 15 дюймов. Работа со специализированными графическими пакетами требует использования мониторов большей диагонали, например 17 дюймов. В системах автоматизированного проектирования, где необходимо одновременно отображать большой объем графической информации, для эффективной работы желательно использование мониторов с диагональю в 21 дюйм и более.
Разрешающая способность экрана во многом определяется соотношением длины диагонали и величины шага (таблица 20.1). Например, при размере диагонали 14 дюймов и величине шага 0,28 мм оптимальный режим работы монитора обеспечивается при разрешении 800 на 600 точек.
Таблица 20.1. Соотношение между диагональю, величиной шага и разрешением экрана
Видеокарта
Реально получаемые режимы работы монитора зависят от типа видеокарты, которая обеспечивает управление и взаимодействие монитора с персональным компьютером. Видеокарта, или видеоадаптер, устанавливается на системной плате в системном блоке компьютера и поставляется с набором программ-драйверов. Монитор, видеоадаптер и набор программ-драйверов образуют видеосистему персонального компьютера.
Для обеспечения возможности подключения к компьютеру телевизора или видеомагнитофона компьютер комплектуется видеоконвертором. TV-конвертор позволяет выводить компьютерное изображение на экран телевизора или производить запись на видеомагнитофон. PC-конверторы выполняют обратное преобразование, при котором изображение с экрана телевизора отображается на мониторе.
Все мониторы подлежат обязательной проверке на безопасность для здоровья человека. Поэтому при их покупке нужно требовать сертификат безопасности, подтверждающий качество работы купленного монитора и низкий уровень излучения (Low Radiation).
Принтеры
Общая характеристика
Принтеры предназначены для вывода результатов на бумагу. При этом происходит преобразование машинного представления информации в символы (буквы, цифры, знаки). Любой символ выводится на печать в виде множества точек. Формирование изображения осуществляется головкой печатающего устройства. Печать каждой строки производится в двух направлениях: печатающая головка двигается слева направо и справа налево. Переход к выводу следующей строки осуществляется с помощью специального механизма протягивания бумаги между валиками принтера. Функциональные возможности современных принтеров позволяют выводить различный текст, рисунки, графики не только на бумагу, но и на специальную пленку, например для создания слайдов.
К одному системному блоку можно подключить от одного до трех принтеров любых типов.
По способу формирования выводимой информации принтеры делятся на:
Последовательные, когда документ формируется символ за символом;
- строчные, когда формируется сразу вся строка;
- страничные, когда формируется изображение целой страницы.
По количеству цветов, используемых при печати документа , различают принтеры черно-белые и цветные.
По способу печати принтеры бывают ударные и безударные.
Важнейшими характеристиками принтеров являются:
Ширина каретки принтера, определяющая максимально возможный формат документа: А4 или A3;
- скорость печати, определяющая число знаков или количество страниц, распечатываемых принтером в секунду или минуту;
- разрешающая способность принтера, определяющая качество печати как число точек на дюйм - dpi (dots per inch) при выводе символа.
По способу получения изображения на бумаге
, способу нанесения красящего материала (тонера) принтеры бывают: матричные, струйные, лазерные, термические, литерные
. Рассмотрим основные типы принтеров.
Матричные принтеры
Матричные принтеры относятся к ударным печатающим устройствам, так как изображение формируется с помощью комплекта иголок (матрицы), ударяющих по бумаге через красящую ленту, помещенную в специальный футляр - картридж.
В результате на бумаге остается оттиск изображения выводимого символа.
Управление перемещением каждой иголки для получения требуемого изображения производится с помощью электромагнита, расположенного в головке матричного принтера.
Чем больше иголок в головке, тем выше качество печати.
Матричные принтеры бывают 9-, 18- и 24-игольчатые.
Струйные принтеры
Струйные принтеры относятся к безударным устройствам, так как головка печатающего устройства не касается бумаги. Благодаря этому их работа практически бесшумна.
Для получения изображения используют специальные чернила, а вместо печатающей головки установлен картридж, похожий на перевернутую чернильницу, в которой из отверстий (сопел) выбрасываются тонкие струи чернйл. Мельчайшие капельки их отклоняются под действием управляющих электромагнитов и, достигнув бумаги, создают требуемое изображение. Количество сопел колеблется от 12 до 64. Чем больше сопел, тем выше качество печати. Струйные принтеры обеспечивают получение изображения по качеству, близкому к типографскому, что определяет широкую сферу использования струйных принтеров для создания различных документов.
Скорость печати струйных принтеров значительно выше, чем матричных. К сожалению, и стоимость печати струйными принтерами также существенно выше. Работая со струйным принтером, нельзя забывать, что чернила при соприкосновении с водой имеют свойство растекаться. Поэтому использовать данный тип принтеров можно только в сухих помещениях. По этой же причине в струйном принтере используется только высококачественная гладкая бумага.
Лазерные принтеры
В лазерных принтерах для формирования изображения используется лазерный луч .
С помощью системы линз тонкий луч лазера формирует электронное изображение на светочувствительном барабане.
К заряженным участкам электронного изображения притягиваются частички порошка-красителя (тонера), который затем переносится на бумагу.
Лазерные принтеры обеспечивают высокое качество печати и значительную скорость вывода - от нескольких страниц в минуту при цветной и до десятка с лишним страниц в минуту при черно-белой печати.
Эти свойства лазерного принтера определяют его использование в качестве сетевого принтера, обеспечивающего режимы коллективного доступа. Лазерные принтеры находят широкое применение в издательской деятельности.
Плоттеры
Плоттеры , иначе называемые графопостроителями, предназначены для вывода графической информации , создания схем, сложных архитектурных чертежей, художественной и иллюстративной графики, карт, трехмерных изображений. Плоттеры используются для производства высококачественной цветной документации и являются незаменимыми для художников, дизайнеров, оформителей, инженеров, проектировщиков.
Размеры выходных документов на плоттере превышают размеры документов, которые можно создавать с помощью принтера. Максимальная длина печатаемого материала ограничена, как правило, длиной рулона бумаги, а не конструкцией плоттера.
Изображение на бумаге формируется с помощью печатающей головки. Точка за точкой изображение наносится на бумагу (кальку, пленку), отсюда и название графопостроителя - плоттер (от англ. to plot - вычерчивать чертеж).
К основным характеристикам плоттеров относятся:
Скорость вычерчивания изображения, измеряемая в миллиметрах в секунду;
- скорость вывода, определяемая количеством условных листов, распечатываемых в минуту;
- разрешающая способность, измеряемая, аналогично принтеру, в dpi (количество точек на дюйм).
По конструкции плоттеры делятся на планшетные и барабанные. В планшетных плоттерах бумага неподвижна, а печатающая головка перемещается по двум направлениям. В барабанных по одной из координат передвигается головка, а по другой - с помощью системы прижима движется бумага.
По принципу действия плоттеры делятся на перьевые, струйные, электростатические, с термопереносом, карандашные.
В перьевых плоттерах для получения изображения используются обычные перья. Для получения цветного изображения применяется несколько перьев различного цвета.
Струйные плоттеры формируют изображение подобно струйным принтерам, разбрызгивая капли чернил на бумагу. Более высокое по сравнению с перьевыми плоттерами качество цветной печати определяет широкое распространение струйных плоттеров в различных областях человеческой деятельности, включая автоматизированное проектирование, инженерный дизайн.
Электростатические плоттеры создают изображение с помощью электрического заряда в процессе протягивания бумаги. Электростатические плоттеры - очень дорогостоящие и используются, когда требуется высокое качество выходных документов.
Плоттеры с термопереносом создают двухцветное изображение, используя термочувствительную бумагу и электрически нагреваемые иголки.
Карандашные плоттеры используют для формирования изображения обычный грифель. Они самые дешевые и работают с дешевым расходным материалом.
Устройства звукового вывода
Трудно представить себе современный компьютер молчаливым, без возможности услышать различные звуки - сигналы, музыку, человеческую речь. Для этого g к компьютеру подсоединяют ко- лонки или наушники, которые преобразуют данные в двоичном представлении в звук.
Устройства голосового вывода при наличии соответствующих программ в компьютере могут воспроизводить звуки, подобные человеческой речи. Примеры использования речевого вывода мы находим в современных супермаркетах на выходном контроле для подтверждения покупки, в телефонных устройствах, в автомобильном оборудовании. Широкое распространение эти устройства находят также в образовании при обучении иностранным языкам.
Контрольные вопросы и задания
1. Для чего нужны устройства вывода?
2. Перечислите основные характеристики монитора.
3. Как вы понимаете термин «разрешающая способность экрана»?
4. Что означает слово «пиксель»?
5. Что такое видеосистема персонального компьютера?
6. Перечислите основные технологии печати.
7. В чем состоит основной принцип работы матричного принтера?
8. В чем состоит основной принцип работы струйного принтера?
9. Дайте сравнительную оценку струйного и лазерного принтеров.
10. Опишите принцип функционирования плоттеров и их типы.
11. Каково применение устройств звукового вывода?
Сегодня на вооружении у подавляющего большинства пользователей настольных ПК состоят привычные мышь и клавиатура. Эти устройства ввода уже давно доказали свою жизнеспособность и являются наиболее универсальными инструментами для большинства ныне распространенных задач. Тем не менее, кроме этих двух «столпов», существует огромное количество самых разнообразных по конструкции и по назначению альтернативных устройств ввода популярных у определенных групп пользователей или существующих лишь в виде нескольких демонстрационных прототипов. Рассмотрению таких устройств и посвящен данный обзор.
Нетрадиционные клавиатуры
охоже, что принцип «лучшее враг хорошего» уже давно отброшен за ненадобностью разработчиками компьютерных клавиатур. Казалось бы, улучшать уже нечего: методом проб и ошибок найдены оптимальные размеры клавиш, схема их расположения и т.д. Но производители клавиатур постоянно воплощают новые идеи и пробуют весьма необычные и смелые технические решения. И речь в данном случае идет вовсе не о таких косметических мерах, как размещение группы дополнительных кнопок быстрого вызова (сейчас это уже воспринимается скорее как норма), а о гораздо более серьезных конструктивных изменениях.
Около четырех лет тому назад появились первые серийные модели гибких клавиатур. Одним из пионеров данного направления стала компания Flexis, выпустившая клавиатуру FX100 для использования с бесклавиатурными КПК. В качестве основного материала для изготовления такой клавиатуры используется силикон, поскольку его свойства позволяют изделию полностью восстанавливать свою первоначальную форму даже после продолжительного хранения в деформированном (сложенном) виде. Кроме того, силиконовая клавиатура получилась влаго- и пылестойкой, что значительно повысило ее надежность и долговечность, особенно при работе в полевых условиях. При сильном загрязнении поверхность клавиатуры можно промыть под струей воды из-под крана (разумеется, не забыв перед этим закрыть интерфейсный разъем). Еще одним положительным моментом являются чрезвычайно малые толщина и вес всего 68 г при габаритах 85Ѕ250Ѕ4 мм. В отличие от многих моделей жестких клавиатур, выпускаемых для использования с КПК, Flexis не требует для работы установки элементов питания, получая необходимый для работы ток от самого устройства.
В настоящее время Flexis выпускает целую серию гибких клавиатур, предназначенных как для КПК (с универсальным интерфейсом, позволяющим подключаться к моделям разных производителей), так и для настольных компьютеров и ноутбуков (с интерфейсом USB). Гибкие клавиатуры также выпускает компания Plycon и некоторые другие производители.
Еще одно интересное направление «скрещивание» клавиатур различных типов. В конце прошлого года компания Creative выпустила клавиатуру Prodikeys, в верхней части которой размещена обычная 104-кнопочная компьютерная клавиатура, а в нижней трехоктавная музыкальная с чувствительными к силе нажатия клавишами. Музыкальную секцию клавиатуры (37 клавиш) можно закрыть входящей в комплект поставки крышкой, которая при работе с обычной клавиатурой заодно выполняет функцию подставки под запястья. В дополнение к музыкальным клавишам с левой стороны имеются два колесика MIDI-контроллеров (управляющие транспонированием и громкостью) и кнопка быстрого вызова музыкального ПО.
Пока одни производители увеличивают количество кнопок на клавиатурах, другие пытаются по возможности сократить их количество. Основная цель таких новаций уменьшить габариты клавиатуры, сохранив удобство ее использования. Экспериментами в этой области активно занимаются разработчики небольшой американской компании FrogPad. На созданной ими одноименной мини-клавиатуре (127Ѕ89Ѕ10 мм) имеется всего 15 основных полноразмерных клавиш и 5 клавиш-модификаторов. Конструкция FrogPad оптимизирована для набора одной рукой и, несмотря на малое количество кнопок, позволяет не только вводить все буквы, цифры, знаки пунктуации, стандартные символы, но и использовать функциональные и навигационные клавиши. При этом у пользователя нет необходимости нажимать более двух клавиш одновременно.
По утверждению разработчиков, за счет интуитивно понятного принципа расположения клавиш освоить набор текста на FrogPad можно за 6-10 часов.
А благодаря небольшим размерам эту клавиатуру можно использовать при работе с настольными ПК, ноутбуками, карманными и планшетными компьютерами (выпускаются модификации FrogPad с интерфейсами USB и Bluetooth). В настоящее время поставляются версии FrogPad, адаптированные для набора на английском и японском языках. Появятся ли локализованные версии FrogPad для других языков пока неизвестно: в отличие от обычных клавиатур, которые можно «локализовать» при помощи прозрачных наклеек, для FrogPad потребуется серьезная доработка программного обеспечения.
Проецируемая клавиатура в действии. Возможно, в будущем подобные решения получат широкое распространение в КПК
Вершины минимизации достигли создатели так называемой виртуальной клавиатуры из компании iBiz Technology, решившие и вовсе обойтись без кнопок. Изображение клавиатуры проецируется при помощи лазера на любую ровную поверхность, а специальные датчики отслеживают «нажатия» пальцев пользователя на виртуальные кнопки. Это устройство размером с зажигалку весит примерно 60 г. В качестве источника автономного питания используется литий-ионный аккумулятор, обеспечивающий от 3 до 4 часов работы без подзарядки.
Разработаны модификации виртуальной клавиатуры для различных моделей КПК, а также настольных ПК и ноутбуков. Устройство готово к запуску в серийное производство, а на сайте iBiz уже начат прием предварительных заказов. Поставки виртуальных клавиатур iBiz Technology должны были начаться нынешней весной, однако компания столкнулась с определенными трудностями при поиске партнера, готового предоставить свои производственные мощности для серийного выпуска этих устройств.
Трекболы
Настоящее время о трекболах почти забыли, однако не упомянуть о них нельзя: во-первых, некоторые модели этих устройств выпускаются и по сей день, а во-вторых, для ряда задач, требующих особой точности (например, архитектурных и конструкторских программ) трекболы подходят гораздо лучше, чем мыши.
Если абстрагироваться от деталей, то трекбол представляет собой классическую мышь 1 , перевернутую кверху «брюшком». Соответственно и управление им осуществляется не перемещением самого манипулятора (как в случае традиционной мыши), а вращением шарика в нужном направлении при помощи пальцев или тыльной стороны ладони.
В диаметре шарик трекбола значительно больше аналогичного элемента мыши, но, как правило, легче. Благодаря этому трекболы обеспечивают возможность более точного управления по сравнению с мышами. Кроме того, для размещения трекбола требуется значительно меньше места, чем для мыши, так как в процессе работы его не нужно перемещать по столу. Кстати говоря, за счет этого снижается нагрузка на мышцы руки и значительно уменьшается риск появления связанных с этим профессиональных заболеваний. Еще одно достоинство трекбола возможность полноценного управления даже в том случае, если манипулятор находится не на столе, а прямо в руках пользователя (это может пригодиться, в частности, для управления электронной презентацией).
В отличие от мышей, разные модели трекболов могут существенно различаться по конструктивному исполнению. В трекболах традиционной конструкции шарик располагается по центру манипулятора, и в таком положении его можно прокручивать указательным, средним и безымянным пальцами либо тыльной стороной ладони. Впрочем, сегодня можно встретить самые неожиданные и порой весьма спорные конструкции: шарик может быть смещен в сторону или расположен сбоку (под большим либо под безымянным и указательным пальцами).
Как и в мышах, практически во всех современных моделях трекболов используются оптические сенсоры это позволяет избежать проблем, связанных с утратой работоспособности манипулятора при загрязнении шарика. А кроме унаследованных от мышей двух основных кнопок, современные модели трекболов зачастую оснащаются дополнительными органами управления колесиком прокрутки и дополнительными клавишами.
1 В данном контексте речь идет о механических и оптико-механических моделях мышей, основным элементом конструкции которых был обрезиненный шарик, приводящий в движение оси датчиков перемещения.
Графические планшеты
ля работы со многими графическими приложениями мышь зачастую оказывается чересчур грубым и неудобным инструментом, заметно ограничивающим потенциальные возможности этих продуктов. Если говорить более предметно, то мышь традиционной конструкции не позволяет получить необходимую точность позиционирования и (что еще более существенно) не способна воспринимать изменение давления (нажима), что, в свою очередь, не дает возможности использовать традиционную технику рисования карандашом и кистью. Чтобы убедиться в этом, можно провести несложный эксперимент: попробуйте начертить мышью свой автограф в окне любого графического редактора в подавляющем большинстве случаев результат получается весьма далеким от желаемого.
Для полноценной работы с графическими приложениями были созданы специальные устройства графические планшеты, или, как их еще иногда называют, дигитайзеры. Планшеты работают со специальными инструментами перьями (стилусами) и напоминающими мышь манипуляторами. Первые модели подобных устройств были весьма недешевы и предназначались главным образом для профессионального применения в системах компьютерной графики и автоматизированного проектирования.
Качественный скачок в развитии дигитайзеров произошел во многом благодаря усилиям разработчиков компании Wacom. Именно они первыми создали планшет, чувствительный к силе нажатия стилуса, а также планшет с беспроводным пером.
Wacom Volito недорогой графический планшет с беспроводными безбатареечными пером и мышью
Благодаря появлению подобных устройств художники получили возможность использовать традиционную технику работы с углем, карандашом и красками для создания работ на компьютере. Затем появились и модели с беспроводным безбатареечным пером, получающим питание непосредственно от активной зоны планшета.
В конце 90-х годов на рынке стали появляться бюджетные модели графических планшетов, ориентированных на непрофессиональный рынок (главным образом на пользователей домашних ПК), и сегодня приобрести недорогой графический планшет может практически любой обладатель домашнего компьютера. Кроме того, в последнее время увеличивается количество малогабаритных моделей планшетов, ориентированных на офисное применение (подобные модели часто комплектуются программами для распознавания рукописного текста).
В последнее время становится все больше графических планшетов, ориентированных на работу с офисными приложениями
В настоящее время продукция Wacom составляет порядка 80% рынка графических планшетов. Кроме того, на российском рынке представлены и устройства, выпускаемые компаниями KYE Systems (Genius) и Aiptek.
Wacom Cintiq 18sx «гибрид» 18-дюймового ЖК-монитора и профессионального графического планшета
В 1998 году Wacom представила концептуально новый продукт ЖК-дисплей, совмещенный с графическим планшетом. По сравнению с графическими планшетами традиционной конструкции такое устройство является более удобным, поскольку позволяет рисовать прямо на экране почти так же, как на бумаге или на холсте. Правда, из-за высокой цены подобные устройства не получили широкого распространения.
В настоящее время Wacom выпускает две модели дисплеев-планшетов под названием Cintiq на базе 15-дюймовых (1024Ѕ768) и 18,1-дюймовых (1280Ѕ1024) ЖК-дисплеев. Эти устройства можно подключать как к аналоговому (VGA), так и к цифровому (DVI-D) выходу видеоадаптера, а для ввода информации в компьютер предусмотрены последовательный порт и USB.
Стоит упомянуть и о том, что предпринимались попытки создать такой стилус, которым можно было бы пользоваться вообще без планшета. Так, в линейке выпускаемых компанией Logitech устройств ввода имеется цифровая ручка io Personal Digital Pen. Это устройство выглядит как обычная авторучка и позволяет писать чернилами на обычной бумаге, а спрятанный внутри корпуса датчик отслеживает траекторию движения пера по бумаге и сохраняет ее во встроенной памяти, вмещающей содержимое до 40 рукописных страниц.
Подзарядка io Personal Digital Pen и копирование записанных в память устройства рисунков на ПК осуществляется при помощи специального крэдла, подключаемого к USB-порту. Программное обеспечение, устанавливаемое на компьютере, позволяет распознавать рукописный текст и редактировать его в электронном виде.
Ручные сканеры
ак ни странно, ручные сканеры и по сей день остаются в арсенале пользователей ПК, хотя, конечно, современные представители этого вида устройств имеют мало общего с ручными сканерами, выпускавшимися в начале 90-х годов.
Ручные сканеры C-Pen предназначены для построчного ввода текстовых и числовых данных с различных непрозрачных оригиналов: книг, распечаток, журналов, газет и т.п. Это весьма удобный инструмент для тех, кто работает с большими объемами печатных материалов, выбирая отдельные цитаты, числовые данные, адреса и т.п. Для того чтобы ввести отдельную строку, слово или символ, не нужно сканировать всю страницу достаточно просто провести наконечником сканера по нужному участку текста, как это делается при выделении фрагментов текста маркером.
Ручной сканер C-Pen 10 позволяет вводить текстовую информацию с различных оригиналов
Сканер C-Pen 10 подключается к компьютеру через интерфейс USB, от порта которого он заодно получает необходимое для работы электропитание. По габаритам (122Ѕ19Ѕ23 мм) эта модель вполне сопоставима с обычным маркером. Размер области ввода составляет 7,2Ѕ5,5 мм, а разрешающая способность сканирования около 400 ppi. Характеристики C-Pen 10 позволяют использовать его для ввода печатного текста, набранного кеглем от 5 до 22 пунктов, с максимальной скоростью 15 см/с. В комплекте со сканером поставляется специальное программное обеспечение под ОС Windows, позволяющее осуществлять автоматическое распознавание цифр и текстов на 23 языках.
В сочетании с входящим в комплект поставки специальным ковриком C-Pen 10 можно использовать и в качестве манипулятора (вместо мыши или сенсорной панели). На коврике имеются 10 областей, выполняющих функции настраиваемых клавиш быстрого доступа.
Модель C-Pen 600mx фактически является специализированным мини-компьютером по обработке текстовых данных и позволяет осуществлять распознавание текста в автономном режиме. Помимо сканирующего узла, C-Pen 600mx оснащен монохромным графическим ЖК-дисплеем, универсальным органом управления (качающимся колесиком) и инфракрасным интерфейсом. Таким образом, C-Pen 600mx позволяет сканировать и автоматически распознавать текст (в отличие от C-Pen 10, данная операция производится внутри самого устройства), сохранять распознанные текстовые фрагменты во внутренней памяти, обмениваться различными текстовыми данными с настольными, портативными и карманными ПК, а также распознавать буквы и цифры, «написанные» пользователем при помощи C-Pen. Кроме того, C-Pen 600mx можно использовать и в качестве карманного переводчика: для этого необходимо лишь загрузить с Web-сайта производителя словарные базы нужного языка.
Интерактивные сенсорные экраны
нтерактивные сенсорные экраны позволяют значительно расширить функциональные возможности дисплейных панелей с большим размером экрана, используемых в учебных заведениях, в пресс-центрах, на выставках и т.д. Сенсорный экран с прозрачной чувствительной к нажатию поверхностью монтируется непосредственно на корпус жидкокристаллической или плазменной дисплейной панели. Широкий ассортимент интерактивных сенсорных экранов под маркой SmartBoard для дисплейных панелей различных производителей выпускает компания SMART Technologies.
Сенсорные экраны позволяют значительно расширить функциональность дисплейных панелей с большими размерами экранов
Установив сенсорный экран SmartBoard на дисплейной панели и подключив его к компьютеру, можно управлять перемещением курсора при помощи пальца (указывая в нужную точку экрана). Для того чтобы акцентировать внимание аудитории на определенной части изображения или текста, предусмотрены особые маркеры, расположенные на специальной подставке (Pen Tray). При помощи маркеров на экране можно рисовать линии, закрашивать области и наносить рукописные надписи. Наносимые элементы возникают непосредственно на экранном изображении, что позволяет при необходимости сохранить или распечатать текущую картинку с внесенными пометками. Для удаления ненужных линий или надписей в распоряжении пользователя имеется специальный инструмент «ластик».
Важной составляющей сенсорного экрана является специализированное программное обеспечение. В настройках программы можно задать цвет и толщину линии для каждого из используемых маркеров, а также активировать режим подчеркивания текста (в этом случае буквы отображаются поверх проводимой маркером линии). Кроме того, пакет программ включает приложения, реализующие режимы виртуальной клавиатуры и распознавания рукописного текста.
Одним из несомненных достоинств интерактивных сенсорных экранов является легкость их освоения обычно для обучения достаточно нескольких минут, благодаря чему работать с ними могут даже совершенно не знающие компьютера люди.
Игровые манипуляторы
сли оценивать степень популярности различных видов альтернативных устройств ввода, то, видимо, главными претендентами на верхнюю позицию будут игровые манипуляторы. По мере развития таких игровых жанров, как симуляторы различных транспортных средств, стало ясно, что использование традиционных клавиатуры и мыши в принципе не позволяет обеспечить надлежащие удобство и гибкость управления игровым процессом. В результате появились целые классы специализированных игровых манипуляторов, конструкция которых оптимизирована в соответствии с особенностями игр того или иного вида. Пожалуй, одним из наиболее важных событий, оказавших огромное влияние на развитие устройств данного класса, стало появление в 1995 году технологии обратной тактильной связи (подробнее о ней рассказано во врезке).
Обратная тактильная связьРассматривая современную индустрию игровых манипуляторов, невозможно не затронуть тему обратной тактильной связи (force feedback). Основная цель, которую преследовали разработчики механизмов обратной тактильной связи для игровых манипуляторов, придать игровому процессу большую реалистичность и увлекательность. К двум основным каналам, через которые пользователь воспринимает виртуальное пространство, то есть к слуху и зрению, добавляется третий осязательный. Для полноценной реализации функций обратной тактильной связи необходимы два основных компонента: во-первых, специальные механические приводы внутри манипуляторов, а во-вторых, унифицированный набор команд (API), посредством которого игровые приложения будут управлять активными механизмами манипуляторов. В 1995 году силами разработчиков корпорации Immersion были созданы оба этих компонента технология TouchSense (на основе которой реализована аппаратная часть активных манипуляторов) и API под названием I-Force. Впоследствии I-Force стал самым распространенным API обратной тактильной связи для компьютерных игровых манипуляторов на платформе РС, оснащенных подвижными органами управления (джойстиками, рулями, штурвалами и т.п.). В немалой степени этому способствовало тесное сотрудничество Immersion и Microsoft: усовершенствованная версия этого API (I-Force 2.0) была включена в состав DirectX 5 и сохранялась в последующих версиях DirectX.
TrustMaster Top Gun AfterBurner Force Feedback «авиационный» джойстик с полной поддержкой эффектов обратной тактильной связи При помощи команд I-Force можно реализовать управление тремя различными видами тактильных воздействий:
Стоит отметить, что технология TouchSense позволяет реализовать эффекты обратной тактильной связи в самых различных манипуляторах как в игровых, так и в обычных (например, в мышах). В зависимости от поддерживаемых манипулятором возможностей все устройства, оснащенные механизмом обратной тактильной связи, можно разделить на три класса:
Logitech WingMan RumblePad геймпад с поддержкой виброэффектов Первый джойстик с механизмом обратной тактильной связи выпустила в 1996 году компания СН. В течение двух последующих лет практически все ведущие производители игровых манипуляторов лицензировали технологию TouchSense и приступили к выпуску игровых манипуляторов, оснащенных механизмом обратной тактильной связи. По мере распространения подобных устройств стало расти и число игр с поддержкой force feedback. Сегодня на прилавках компьютерных магазинов можно найти огромное количество самых разнообразных игровых манипуляторов, снабженных механизмом обратной тактильной связи. Имеющиеся в распоряжении разработчиков средства позволяют использовать тактильные воздействия не только в играх, но и при работе с широким спектром приложений: офисными программами, flash, Интернет-браузерами и т.д. |
||
Использование механизмов обратной тактильной связи вызвало значительные изменения во внутреннем устройстве игровых манипуляторов. Во-первых, в них появились электродвигатели, через специальные приводы воздействующие на органы управления и корпус манипулятора для создания «силовых» эффектов. Во-вторых, для управления работой электроприводов (что требует обработки в реальном времени большого потока информации, поступающей как от компьютера, так и от датчиков органов управления) стали использовать специализированный процессор, встраиваемый непосредственно в корпус манипулятора. Таким образом, игровые манипуляторы, которые изначально были довольно примитивными конструкциями, построенными на основе нескольких пассивных элементов, за очень короткое время превратились в весьма сложные электронные устройства, оснащенные собственными микропроцессорами.
Джойстики
Джойстики классической конструкции, то есть выполненные в виде вертикального рычага, стали первым массовым видом компьютерных игровых манипуляторов. Наиболее популярны подобные джойстики у поклонников авиационных симуляторов и иных игр, связанных с управлением разнообразными летательными аппаратами.
Logitech WingMan Force 3D джойстик классической конструкции с механизмом обратной тактильной связи
С момента своего появления джойстики прошли несколько этапов эволюции, и сегодня в продаже можно встретить как совсем простые, так и весьма замысловатые конструкции, оснащенные механизмами обратной тактильной связи и снабженные рукоятками самых причудливых форм. Некоторые производители экспериментируют со «скрещиванием» манипуляторов различных классов: например, Saitek SP550 Pad & Stick Fusion представляет собой оригинальное сочетание классического джойстика и геймпада.
В настоящее время выпускается довольно много моделей специализированных авиационных джойстиков, выполненных в виде органов управления реально существующих моделей самолетов (в частности, TrustMaster HOTAS Cougar копирует органы управления американского военного самолета F-16). Такие манипуляторы оснащаются дополнительной рукояткой управления двигателем (Тhrottle), которая в некоторых случаях выполнена в отдельном корпусе и при необходимости может отсоединяться от основного модуля.
TrustMaster HOTAS Cougar точная копия органов управления самолета F-16
В последнее время у поклонников авиационных симуляторов становятся все более популярными модели джойстиков, оснащенные механизмом обратной тактильной связи. В качестве наиболее яркого примера можно привести TrustMaster Top Gun AfterBurner Force Feedback, имеющий съемный блок с рукояткой управления двигателем. Механизм обратной тактильной связи данного устройства реализован по технологии Immersion TouchSense: два мощных электродвигателя, размещенных внутри джойстика, имитируют вибрации корпуса самолета, аэродинамическую нагрузку на элементы управления, удары при столкновениях, толчки при запуске ракет и прочие эффекты.
Геймпады
Игровые планшеты, или, как их чаще называют, геймпады (gamepad), пришли в мир компьютерных аксессуаров из родственной сферы телевизионных игровых приставок. Типичный геймпад представляет собой компактный блок с размещенными на нем кнопками. Благодаря меньшему (по сравнению со стандартной компьютерной клавиатурой) количеству кнопок и особой форме корпуса, геймпадом удобно пользоваться держа его в руках.
TrustMaster Firestorm Digital 2 геймпад традиционной конструкции
По мере развития геймпадов их конструкция постепенно усложнялась. Наряду с обычными для данного класса манипуляторов кнопками со временем стали появляться и иные органы управления. Так, в современных моделях геймпадов широко распространен мини-джойстик небольшой четырехпозиционный качающийся указатель, которым можно управлять с помощью одного пальца. В продаже можно встретить модели геймпадов, оснащенные как одним, так и двумя мини-джойстиками.
На некоторых моделях геймпадов устанавливаются плоские многопозиционные указатели. Функционально они схожи с мини-джойстиками, но выполнены в виде плоской качающейся клавиши, позволяющей в зависимости от конструкции воспринимать нажатия в четырех или восьми направлениях.
В ряде моделей современных геймпадов (например, Logitech WingMan RumblePad) предусмотрены даже ползунковые регуляторы, дающие возможность плавно изменять значения ассоциированных с ними параметров.
Экспериментируют производители и c нетрадиционными способами управления. Так, в ряде моделей геймпадов (как правило, в их названии присутствует слово tilt) применяются специальные датчики (акселерометры), позволяющие регистрировать наклоны корпуса манипулятора в четырех направлениях (вперед, назад, влево и вправо). В качестве примеров подобных устройств можно привести Gravis Destroyer Tilt и Saitek P2000 Tilt Pad. Правда, подобные решения пока не получили широкого распространения.
Выпускаются также модели геймпадов с механизмом обратной тактильной связи, но в большинстве из них реализована поддержка лишь ограниченного набора тактильных воздействий, а именно виброэффектов (rumble feedback).
Belkin Nostromo SpeedPad n52 геймпад, дополняющий мышь и предназначенный для левой руки
Помимо множества геймпадов, выполненных в ставшем уже привычным корпусе «двурогой» формы, выпускаются и весьма оригинальные конструкции. Например, в нынешнем году компания Belkin представила устройство под названием Nostromo SpeedPad n52, предназначенное для использования вместе с компьютерной мышью. Конструкция этого геймпада, устанавливаемого на поверхность стола, рассчитана под левую руку. Nostromo SpeedPad n52 снабжен десятью «клавиатурными» кнопками, размещенным под большим пальцем плоским восьмипозиционным указателем, а также вращающимся колесиком.
TrustMaster Tacticalboard геймпад для любителей стратегических игр
До недавнего времени производители игровых манипуляторов не удостаивали своим вниманием любителей стратегических игр. Но этот пробел заполнила компания TrustMaster, создавшая специализированный стратегический геймпад под названием Tacticalboard. Он оснащен 42 клавишами, для удобства пользователей окрашенными в различные цвета и распределенными по нескольким функциональным группам.
Рули и педали
Заметную часть выпускаемых ныне компьютерных игр составляют автосимуляторы вспомните хотя бы прошлогодний триумф Need for Speed: Underground или томительное ожидание новой версии Colin McRae Rally. Поэтому не удивительно, что с каждым годом возрастает число игровых манипуляторов, выполненных в виде инструментов управления наземных транспортных средств рулей и педалей. В настоящее время наибольшим спросом пользуются рули с механизмом обратной тактильной связи.
Помимо собственно руля в большинстве моделей манипуляторов данного класса предусмотрены подрулевые рычаги (одна или две пары). Чаще всего эти инструменты управления представляют собой обычные переключатели (обычно используемые для управления КПП), однако в некоторых моделях манипуляторов (например, в TrustMaster F1 Force Feedback Racing Wheel) подрулевые рычаги позволяют плавно изменять значения ассоциированных с ними параметров в этом случае их можно использовать вместо педалей акселератора и тормоза.
Руль-манипулятор с подрулевыми рычагами и рычагом КПП (справа), работающим в секвентальном режиме
Менее распространенный орган управления рычаг переключения передач, который может быть установлен непосредственно на блоке руля либо выполнен в виде отдельного модуля. В большинстве моделей манипуляторов рычаг отклоняется в двух направлениях, позволяя осуществлять лишь секвентальное (последовательное) переключение передач. Однако в ряде дорогих моделей автомобильных манипуляторов предусмотрена возможность произвольного переключения передач по более привычной для дорожных машин Н-образной схеме. Например, в дополнение к базовому комплекту манипулятора Act Labs Force RS можно приобрести отдельный блок RS Shifter, позволяющий осуществлять переключение передач как в произвольном порядке (по Н-образной схеме), так и в секвентальном режиме.
Выпускаемый Act Labs дополнительный блок RS Shifter позволяет управлять переключением передач по привычной для дорожных автомобилей Н-образной схеме
Что касается педалей, то подавляющее большинство автомобильных манипуляторов комплектуется напольной платформой с двумя педалями (по умолчанию акселератор и тормоз). Для ценителей абсолютного реализма выпускаются комплекты, оснащенные тремя педалями, причем третью педаль делают съемной, чтобы манипулятор можно было использовать в играх, не поддерживающих функцию управления сцеплением. Однако за такие изыски приходится выкладывать весьма внушительную сумму, и к тому же нельзя не учитывать тот факт, что возможность полноценного управления сцеплением имеется лишь у весьма ограниченного числа автосимуляторов.
Наряду с занимающими доминирующие позиции автомобильными манипуляторами в последнее время в данном классе развивается и так называемое мотоциклетное направление. Количество моделей таких рулей пока значительно уступает автомобильным манипуляторам, однако их можно найти в некоторых отечественных компьютерных салонах. В качестве примера мотоциклетного руля можно привести манипулятор Thrustmaster FreeStyler Bike, позволяющий воспринимать не только поворот руля, но и наклон верхней части корпуса относительно основания. На руле FreeStyler Bike имеются одна вращающаяся ручка и два рычага. Предусмотрены и гораздо более привычные органы управления 11 кнопок и плоский четырехпозиционный указатель.
На пути к трехмерному интерфейсу
огласно неофициальной информации, уже в следующей версии ОС Windows будут использованы элементы трехмерного интерфейса. Подобные слухи исходят и от разработчиков операционных систем для мобильных устройств. Естественно, что для комфортного использования подобных новшеств потребуется серьезная модернизация устройств ввода, и работы в этом направлении уже ведутся.
Вполне вероятно, что одной из основных технологий будущего станет распознавание жестов. Самые доступные сегодня устройства, позволяющие реализовать распознавание жестов на ПК, это Web-камеры. В ряде современных игровых приложений уже реализованы возможности изменения зоны просмотра в зависимости от положения головы пользователя, а также ввода некоторых команд с помощью жестов. Впрочем, вполне вероятно, что в скором времени появятся и иные, более надежные и удобные в использовании «улавливатели жестов».
Так, в одной из лабораторий Массачусетсского технологического института ведутся работы по созданию манипулятора, способного регистрировать перемещения в трех измерениях. Помимо регистрации текущих координат в трехмерном пространстве с помощью такого манипулятора можно будет распознавать жесты и при помощи специализированного ПО преобразовывать их в те или иные команды.
А в исследовательском подразделении компании Toshiba разработан необычный пульт дистанционного управления бытовыми приборами. Этот пульт размером с пейджер крепится на запястье и благодаря наличию акселерометров (датчиков ускорения) позволяет управлять техникой при помощи жестов (всего распознается девять типов жестов). Например, указав на то или иное устройство рукой, можно включить или выключить его, а движениями руки вверх или вниз можно отрегулировать определенные параметры (например, желаемую температуру воздуха при управлении кондиционером).
Введение
Компьютер является универсальным устройством для переработки информации. Чтобы дать компьютеру переработать информацию, её необходимо каким-то образом туда ввести. Для осуществления ввода информации были созданы специальные устройства – это в первую очередь клавиатура, CD-ROM. Попадая в компьютер, информация обрабатывается и далее реализовывается возможность вывода этой информации, т.е. пользователь имеет возможность визуального восприятия данных. Для вывода информации используются основные устройства - монитор, видеоадаптер и принтер. После ввода и обработки информации, её можно сохранить, для чего были созданы жёсткий диск, магнитные диски и средства оптического хранения данных. В данной контрольно-курсовой работе представлена тема “Устройства Ввода/вывода информации”.
Устройства вывода информации - это устройства, которые переводят информацию с машинного языка в формы, доступные для человеческого восприятия. К устройствам вывода информации относятся: монитор, видеокарта, принтер, плоттер, проектор, колонки.
Устройствами ввода являются те устройства, посредством которых можно ввести информацию в компьютер. Главное их предназначение - реализовывать воздействие на машину. Разнообразие выпускаемых устройств ввода породили целые технологии от осязаемых до голосовых. Хотя они работают по различным принципам, но предназначаются для реализации одной задачи - позволить человеку связаться с компьютером. Устройства ввода графической информации находят широкое распространение благодаря компактности и наглядности способа представления информации для человека. По степени автоматизации поиска и выделения элементов изображения устройства ввода графической информации делятся на два больших класса: автоматические и полуавтоматические. В полуавтоматических устройствах ввода графической информации функции поиска и выделения элементов изображения возлагаются на человека, а преобразование координат считываемых точек выполняется автоматически. В полуавтоматических устройствах процесс поиска и выделения элементов изображения осуществляется без участия человека. Эти устройства строятся либо по принципу сканирования всего изображения с последующей его обработкой и переводом из растровой формы представления в векторную, либо по принципу слежения за линией, обеспечивающей считывание графической информации, представленной в виде графиков, диаграмм, контурных изображений. Основными областями применения устройств ввода графической информации являются системы автоматизированного проектирования, обработки изображений, обучения, управление процессами, мультипликации и многие другие. К этим устройствам относятся сканеры, кодирующие планшеты (дигитайзеры), световое перо, сенсорные экраны, цифровые фотокамеры, видеокамеры, клавиатура компьютера, манипулятор "мышь" и другие.
Устройства ввода информации - приборы для занесения (ввода) данных в компьютер во время его работы. Устройствами ввода являются те устройства, посредством которых можно ввести информацию в компьютер. Главное их предназначение - реализовывать воздействие на машину. Разнообразие выпускаемых устройств ввода породили целые технологии от осязаемых до голосовых. Хотя они работают по различным принципам, но предназначаются для реализации одной задачи - позволить человеку связаться с компьютером. Устройства ввода графической информации находят широкое распространение благодаря компактности и наглядности способа представления информации для человека. По степени автоматизации поиска и выделения элементов изображения устройства ввода графической информации делятся на два больших класса: автоматические и полуавтоматические. В полуавтоматических устройствах ввода графической информации функции поиска и выделения элементов изображения возлагаются на человека, а преобразование координат считываемых точек выполняется автоматически. В полуавтоматических устройствах процесс поиска и выделения элементов изображения осуществляется без участия человека. Эти устройства строятся либо по принципу сканирования всего изображения с последующей его обработкой и переводом из растровой формы представления в векторную, либо по принципу слежения за линией, обеспечивающей считывание графической информации, представленной в виде графиков, диаграмм, контурных изображений. Основными областями применения устройств ввода графической информации являются системы автоматизированного проектирования, обработки изображений, обучения, управление процессами, мультипликации и многие другие. К этим устройствам относятся сканеры, кодирующие планшеты (дигитайзеры), световое перо, сенсорные экраны, цифровые фотокамеры, видеокамеры, клавиатура компьютера, манипулятор "мышь" и другие.
Глава 1.Устройства вывода информации.
1.1.Монитор
Монитор обеспечивает информационную связь между пользователем и компьютером. Первые микрокомпьютеры представляли собой небольшие блоки, в которых практически не было средств индикации. Всё, что имел в своем распоряжении пользователь - это набор мигающих светодиодов или возможность распечатки результатов на принтере. По сравнению с современными стандартами первые компьютерные мониторы были крайне примитивны: текст отображался только в зелёном цвете, однако в те годы это было чуть ли не самым важным технологическим прорывом, поскольку пользователи получили возможность вводить и выводить данные в режиме реального времени. При появлении цветных мониторов, увеличился размер экрана, и они перешли с портативных компьютеров на рабочий стол пользователей. Существует два вида монитора: электронно-лучевой и жидкокристаллический монитор.
Электронно-лучевой монитор . В таком мониторе изображение передаётся с помощью электронно-лучевой трубки (ЭЛТ). ЭЛТ представляет собой электронный вакуумный прибор в стеклянной колбе, в горловине которого находится электронная пушка, а на дне - экран, покрытый люминофором. Нагреваясь, электронная пушка испускает поток электронов, которые с большой скоростью движутся к экрану. Поток электронов проходит через фокусирующую и отклоняющую катушки, которые направляют его в определенную точку покрытого люминофором экрана. Под воздействием ударов электронов люминофор излучает свет, видимый пользователю. В ЭЛ-мониторах используются три слоя люминофора: красный, зеленый и синий. Для выравнивания потоков электронов используется теневая маска - металлическая пластина, имеющая щели или отверстия, которые разделяют красный, зеленый и синий люминофоры на группы по три точки каждого цвета. Качество изображения определяется типом используемой теневой маски; на резкость изображения влияет расстояние между группами люминофоров.
Химическое вещество, используемое в качестве люминофора, характеризуется временем послесвечения, которое отображает длительность свечения люминофора после воздействия электронного пучка. Время послесвечения и частота обновления изображения должны соответствовать друг другу, чтобы не было заметно мерцание изображения и отсутствовала размытость и удвоение контуров в результате наложения последовательных кадров.
Электронный луч движется очень быстро, прочерчивая экран строками слева направо и сверху вниз по траектории, именуемой растром. Период сканирования по горизонтали определяется скоростью перемещения луча поперёк экрана. В процессе развёртки (перемещения по экрану) луч воздействует на те элементарные участки люминофорного покрытия экрана, где должно появиться изображение. Интенсивность луча постоянно меняется, в результате чего изменяется яркость свечения соответствующих участков экрана. Поскольку свечение исчезает очень быстро, электронный луч должен вновь и вновь пробегать по экрану, возобновляя его. Этот процесс называется возобновлением (или регенерацией) изображения.
Жидкокристаллический монитор . Позаимствовав технологию у изготовителей дисплеев для портативных компьютеров, некоторые компании разработали жидкокристаллические дисплеи, называемые также LCD-дисплеями (Liquid-Crystal Display). Для них характерен безбликовый экран и низкая потребляемая мощность (некоторые модели таких дисплеев потребляют 5 Вт, в то время как мониторы с электронно-лучевой трубкой - порядка 100 Вт). По качеству цветопередачи ЖК-мониторы с активной матрицей в настоящее время превосходят большинство моделей ЭЛ-мониторов. В ЖК-мониторах используются аналоговые или цифровые активные матрицы. ЖК-мониторы с размером экрана более 15 дюймов предоставляют как аналоговый (VGA), так и цифровой (DVI) разъёмы, которыми оснащены многие видеоадаптеры средней и высокой стоимости. Поляризационный светофильтр создает две раздельные световые волны и пропускает только ту, у которой плоскость поляризации параллельна его оси. Располагая в ЖК-мониторе второй светофильтр так, чтобы его ось была перпендикулярна оси первого, можно полностью предотвратить прохождение света. Вращая ось поляризации второго фильтра, т. е. изменяя угол между осями светофильтров, можно изменить количество пропускаемой световой энергии, а значит, и яркость экрана. В цветном ЖК-мониторе есть ещё один дополнительный светофильтр; который имеет три ячейки на каждый пиксель изображения - по одной для отображения красной, зеленой и синей точек. Красная, зеленая и синяя ячейки, формирующие пиксель, иногда называются субпикселями (subpixel).
Мёртвый пиксель (dead pixel) - это пиксель, красная, зелёная или синяя ячейка которого постоянно включена или выключена. Постоянно включенные ячейки очень хорошо видны на тёмном заднем фоне как ярко-красная, зелёная или синяя точка. ЖК-мониторы бывают с активной и пассивной матрицей.
В большинстве ЖК-мониторов используются тонкоплёночные транзисторы (TFT). В каждом пикселе есть один монохромный или три цветных RGB транзистора, упакованные в гибком материале, имеющем точно такой же размер и форму, что и сам дисплей. Поэтому транзисторы каждого пикселя расположены непосредственно за ЖК-ячейками, которыми они управляют. В настоящее время для производства дисплеев с активной матрицей используется два материала: гидрогенизированный аморфный кремний (a-Si) и низкотемпературный поликристаллический кремний (p-Si). Основная разница между ними заключается в производственной цене. Для увеличения видимого горизонтального угла обзора ЖК-мониторов некоторые производители модифицировали классическую технологию TFT. Технология плоскостного переключения (in-plane switching - IPS), также известная как STFT, подразумевает параллельное выравнивание ЖК-ячеек относительно стекла экрана, подачу электрического напряжения на плоскостные стороны ячеек и поворот пикселей для чёткого и равномерного вывода изображения на всю ЖК-панель. Технология Super-IPS - перестраивает ЖК-молекулы в соответствии с зигзагообразной схемой, а не по строкам и столбцам, что позволяет уменьшить нежелательное цветовое смешение и улучшить равномерное распределение цветовой гаммы на экране. В аналогичной технологии мультидоменного вертикального выравнивания (MVA) экран монитора подразделяется на отдельные области, для каждой из которых изменяется угол ориентации.
В ЖК-мониторах с пассивной матрицей яркостью каждой ячейки управляет напряжение, протекающее через транзисторы, номера которых равны номерам строки и столбца данной ячейки в матрице экрана. Количество транзисторов (по строкам и столбцам) и определяет разрешение экрана. Например, экран с разрешением 1024x768 содержит 1024 транзисторов по горизонтали и 768 по вертикали. Ячейка реагирует на поступающий импульс напряжения таким образом, что поворачивается плоскость поляризации проходящей световой волны, причём угол поворота тем больше, чем выше напряжение.
На ячейки ЖК-монитора с пассивной матрицей подаётся пульсирующее напряжение, поэтому они уступают по яркости изображения ЖК-мониторам с активной матрицей, в каждую ячейку которых подаётся постоянное напряжение. Для повышения яркости изображения в некоторых конструкциях используется метод управления, получивший название двойное сканирование, и соответствующие ему устройства - ЖК-мониторы с двойным сканированием (double-scan LCD). Экран разбивается на две половины (верхнюю и нижнюю), которые работают независимо, что приводит к сокращению интервала между импульсами, поступающими на ячейку. Двойное сканирование не только повышает яркость изображения, но и снижает время реакции экрана, поскольку сокращает время создания нового изображения. Поэтому ЖК-мониторы с двойным сканированием больше подходят для создания быстро изменяющихся изображений.
1.2Принтер
Одно из назначений компьютера - создание напечатанной версии документа, или так называемой твёрдой копии. Именно поэтому принтер является необходимым аксессуаром компьютера. Принтеры (печатающие устройства) – это устройства вывода данных из ЭВМ, преобразующие информационные ASCII-коды в соответствующие им графические символы и фиксирующие эти символы на бумаге. Принтер расширяет взаимосвязи компьютера с материальным миром, заполняя бумагу результатами своей работы. По скоростным возможностям принтеры образуют диапазон от вялой работы до световой. Они соперничают с плоттерами в возможностях чертить графические изображения. На сегодняшний день существует три вида принтеров:
Лазерный. Лазерный принтер работает следующим образом: на фоточувствительном барабане с помощью луча лазера создается электростатическое изображение страницы. Помешенный на барабан специально окрашенный порошок, называемый тонером, «прилипает» только к той области, которая представляет собой буквы или изображение на странице. Барабан поворачивается и прижимается к листу бумаги, перенося на нее тонер. После закрепления тонера на бумаге получается готовое изображение.
После загрузки данных в принтер компьютер начинает процесс интерпретации кода. Вначале интерпретатор из поступивших данных выделяет управляющие команды и содержимое документа. Процессор принтера считывает код и выполняет команды, являющиеся частью процесса форматирования, а затем выполняет другие инструкции по конфигурации принтера (например, выбор лотка с бумагой, односторонняя или двухстороння печать и т. д.).
Процесс интерпретации данных включает фазу форматирования, в ходе которой выполняются команды, указывающие, как содержимое документа должно располагаться на странице. Процесс форматирования также включает преобразование контуров шрифтов и векторной графики в растр. Эти растровые изображения символов помещаются во временный кэш шрифтов, откуда извлекаются по мере необходимости для непосредственного использования в том или ином месте документа.
В результате процесса форматирования с помощью детального набора команд определяется точное расположение каждого символа и графического изображения на каждой странице документа. В конце процесса интерпретации данных контроллер выполняет команды для создания массива точек, которые затем будут перенесены на бумагу. Эта процедура называется растеризацией. Созданный массив точек помещается в буфер страницы и находится там до момента переноса на бумагу. Принтеры, использующие буферы полосы, разделяют страницу на несколько горизонтальных полос. Контроллер выполняет растеризацию данных одной полосы, отправляет её на печать, очищает буфер и приступает к обработке следующей полосы (страница по частям попадает на фоточувствительный барабан или другое печатающее устройство).
После растеризации изображение страницы сохраняется в памяти, а затем передается печатающему устройству, которое физически выполняет процесс печати. Печатающее устройство - это общий термин для определения устройств, которые непосредственно переносят изображение на бумагу в принтере и включают следующие элементы: узел лазерного сканирования, фоточувствительный элемент, контейнер с тонером, блок распределения тонера, коротроны, разрядную лампу, блок закрепления и механизм транспортировки бумаги. Чаще всего эти элементы конструктивно выполнены в виде одного модуля (аналогичное печатающее устройство используется в копировальных машинах).
Струйный . В струйных принтерах, ионизированные капельки чернил через сопла распыляются на бумагу. Распыление происходит в тех местах, где необходимо сформировать буквы или изображения.
Процессы интерпретации данных при струйной и лазерной печати в основном подобны. Различие состоит лишь в том, что струйные принтеры имеют меньший объем памяти и менее мощную вычислительную систему. Жидкие чернила распыляются непосредственно на бумагу - в те места, где в лазерном принтере формируется массив из точек. В настоящее время существует два основных типа струйной печати: термическая и пьезоэлектрическая. Картридж состоит из резервуара с жидкими чернилами и небольшими (около одного микрона) отверстиями, сквозь которые чернила выталкиваются на бумагу. Количество отверстий зависит от разрешения принтера и может колебаться от 21 до 256 на один цвет. В цветных принтерах используются четыре (или больше) резервуара с различными цветными чернилами (голубой, пурпурный, желтый и черный). При смешивании этих четырех цветов, можно воспроизвести практически любой цвет.
1.3Плоттер
Задача вывода информации, представленной в графической форме, возникла одновременно с появлением вычислительных, и её решение – одна из основных целей вычислительных средств, применяемых для автоматизации проектирования. Устройства, выполняющие функции вывода графической информации на бумажный и некоторые другие носителей, называются графопостроителями или плоттерами (от англ. plotter).
Перьевые плоттеры
Перьевые плоттеры - это электромеханические устройства векторного типа.На него традиционно выводят графические изображения, различные векторные программные системы типа AutoCAD. Перьевые плоттеры создают изображение при помощи пишущих элементов, обобщенно называемых перьями, хотя имеется несколько видов таких элементов, отличающихся друг от друга используемым видом жидкого красителя. Пишущие элементы бывают одноразовые и многоразовые (допускающие перезарядку). Перо крепится в держателе пишущего узла, который имеет одну или две степени свободы перемещения.
Существует два типа перьевых плоттеров: планшетные , в которых бумага неподвижна, а перо перемещается по всей плоскости изображения, и барабанные , в которых перо перемещается вдоль одной оси координат, а бумага - вдоль другой за счёт захвата транспортным валом. Перемещения выполняются при помощи шаговых или линейных электродвигателей, создающих довольно большой шум. Хотя точность вывода информации барабанными плоттерами несколько ниже, чем планшетными, она удовлетворяет требованиям большинства задач. Эти плоттеры более компактны и могут отрезать от рулона лист необходимого размера автоматически (перьевые плоттеры формата А3 обычно планшетные).
Отличительной особенностью перьевых плоттеров являются высокое качество получаемого изображения и хорошая цветопередача при использовании цветных пишущих элементов. К сожалению, скорость вывода информации в них невысока, несмотря на более быструю механику и попытки оптимизации процедуры рисования.
Струйные плоттеры
Струйная технология создания изображения известна с 70-х годов, но истинный её прорыв стал возможен только с разработкой фирмой Canon технологии создания реактивного пузырька (Bubblejet) - направленного распыления чернил на бумагу при помощи сотен мельчайших форсунок одноразовой печатающей головки. Каждой форсунке соответствует свой микроскопический нагревательный элемент (терморезистор), который мгновенно (за 7-10 мкс) нагревается под воздействием электрического импульса. Чернила закипают, и пары создают пузырек, который выталкивает из форсунки каплю чернил. Когда импульс кончается, терморезистор быстро остывает, а пузырек исчезает.
Печатающие головки могут быть "цветными" и иметь соответствующее число групп форсунок. Для создания полноценного изображения используется стандартная для полиграфии цветовая схема CMYK, использующая четыре цвета: Cyan - голубой, Magenta - пурпурный, Yellow - жёлтый и Black - чёрный. Сложные цвета образуются смешением основных, причем получение оттенков различных цветов достигается путём сгущения или разрежения точек соответствующего цвета во фрагменте изображения.
Струйная технология имеет ряд достоинств. Сюда можно отнести простоту реализации, высокое разрешение, низкую потребляемую мощность и относительно высокую скорость печати. Приемлемая цена, высокое качество и большие возможности делают струйные плоттеры серьёзным конкурентом перьевых устройств, однако невысокая скорость вывода графической информации и выцветание со временем полученного цветного изображения без принятия специальных мер ограничивает их применение.
Электростатические плоттеры
Электростатическая технология основывается на создании скрытого электрического изображения на поверхности носителя - специальной электростатической бумаги, рабочая поверхность которой покрыта тонким слоем диэлектрика, а основа пропитана гидрофильными солями для обеспечения требуемых влажности и электропроводности. Потенциальный рельеф формируется при осаждении на поверхность диэлектрика свободных зарядов, образующихся при возбуждении тончайших электродов записывающей головки высоковольтными импульсами напряжения. Когда бумага проходит через проявляющий узел с жидким намагниченным тонером, частицы тонера оседают на заряженных участках бумаги. Полная цветовая гамма получается за четыре цикла создания скрытого изображения и прохода носителя через четыре проявляющих узла с соответствующими тонерами.
Электростатические плоттеры можно было бы считать идеальными устройствами, если бы не необходимость поддержания стабильных температуры и влажности в помещении, необходимость тщательного обслуживания и их высокая стоимость, в связи, с чем их приобретают пользователи, имеющие оправданно высокие требования к производительности и качеству. Для достижения максимальной эффективности электростатические плоттеры обычно работают как сетевые устройства, для чего снабжены адаптерами сетевого интерфейса. Немаловажны также высокая устойчивость изображения к воздействию ультрафиолетовых лучей и невысокая стоимость электростатической бумаги.
Плоттеры прямого вывода изображения
Изображение в таких плоттерах создаётся на специальной термобумаге (бумаге, пропитанной теплочувствительным веществом). Термобумага, которая обычно подаётся с рулона, движется вдоль "гребёнки" и меняет цвет в местах нагрева. Изображение получается высококачественным (разрешение до 800 dpi (dots per inch - точка/дюйм)), но только монохромным. Учитывая их высокую надежность, производительность и низкие эксплуатационные затраты, плоттеры прямого вывода изображения применяют в крупных проектных организациях для вывода проверочных копий.
Плоттеры на основе термопередачи
Отличие этих плоттеров от плоттеров прямого вывода изображения состоит в том, что в них между термонагревателями и бумагой размещается "донорный цветоноситель" - тонкая, толщиной 5-10 мкм, лента, обращённая к бумаге красящим слоем, выполненным на восковой основе с низкой (менее 100° С) температурой плавления.
На донорной ленте последовательно нанесены области каждого из основных цветов размером, соответствующим листу используемого формата. В процессе вывода информации бумажный лист с наложенной на него донорной лентой проходит под печатающей головкой, которая состоит из тысяч мельчайших нагревательных элементов. Воск в местах нагрева расплавляется, и пигмент остается на листе. За один проход наносится один цвет. Её изображение получается за четыре прохода. Таким образом, на каждый лист цветного изображения затрачивается в четыре раза больше красящей ленты, чем на лист монохромного.
Ввиду дороговизны каждого отпечатка эти плоттеры используются в составе средств автоматизированного проектирования для высококачественного вывода объектов трехмерного моделирования, в системах картографии, и рекламными агентствами для вывода цветопроб плакатов и транспарантов для красочных презентаций.
Лазерные (светодиодные) плоттеры
Эти плоттеры базируются на электрографической технологии, в основу которой положены физические процессы внутреннего фотоэффекта в светочувствительных полупроводниковых слоях селеносодержащих материалов и силовое воздействие электростатического поля. Промежуточный носитель изображения (вращающийся селеновый барабан) в темноте может быть заряжен до потенциала в сотни вольт. Луч света снимает этот заряд, создавая скрытое электростатическое изображение, которое притягивает намагниченный мелкодисперсный тонер, переносимый затем механическим путём на бумагу. После этого бумага с нанесенным тонером проходит через нагреватель, в результате чего частицы тонера запекаются, создавая изображение.
Лазерные плоттеры ввиду высокого быстродействия (лист формата А1 выводится менее чем за полминуты) удобно использовать как сетевые устройства, и они имеют в стандартной комплектации адаптер сетевого интерфейса. Не менее важно и то, что эти плоттеры могут работать на обычной бумаги, что сокращает эксплуатационные затраты.
1.4 Проектор
Проектор - световой прибор, перераспределяющий свет лампы с концентрацией светового потока на поверхности малого размера или в малом объёме. Основным элементом любого проектора является лампа, свет которой, проходя через определенные элементы попадает на экран и формирует таким образом картинку. В зависимости от того через какие элементы проходит свет от лампы проекторы делят на LCD и DLP (микрозеркальные). К преимуществам жидкокристаллических проекторов относят менее негативное влияние на зрение, а также компактность. Их недостатком является недостаточно насыщенный чёрный цвет (обладатели LCD мониторов поймут, о чём идёт речь). Достоинством микрозеркальных проекторов является более качественная картинка, а главным их недостатком принято считать утомляемость зрения при очень долгом просмотре.
Как и любое техническое устройство, проекторы имеют характеристики, на которые следует обратить внимание в первую очередь. Во-первых , это так называемое «базовое графическое разрешение». Оно обозначается двумя числами, отражающими число точек по горизонтали и вертикали. Как и у мониторов, разрешение бывает 800х600, 1024х768 и т.д. вплоть до 1600х1200. Разумеется, чем выше разрешение, тем лучше будет качество картинки. Для домашнего проектора, основной задачей которого является просмотр фильмов, вполне достаточно будет разрешения 800х600. Это обусловлено тем, что фильмы, рассчитанные на просмотр на экране телевизора, имеют еще меньшее разрешение, так что 800х600 – уже вполне достаточно. Во-вторых – яркость проектора. Чем ярче проектор – тем лучше. При слишком низкой яркости для комфортного просмотра может потребоваться полное затемнение комнаты. А яркости в 1000 люмен (люмен – единица измерения яркости) будет вполне достаточно для домашних условий, меньшие значения сегодня уже практически не встречаются. При этом надо учитывать условия эксплуатации проектора. Если он будет установлен в отдельной комнате с возможностью полного затемнения, то такой параметр как яркость не является слишком важным. Если же проектор планируется использовать в жилой комнате, где полной темноты добиться трудно, то на такой параметр как яркость следует обратить внимание. В-третьих – контрастность проектора. При низком показателе контрастности тёмные сцены в фильмах могут быть просто не видны. Контрастность домашнего видеопроектора должна быть в пределах от 1000:1 до 2000:1.
1. 5 Колонки
Колонки, или акустическая система - ещё одно устройство вывода информации, которое подключается к компьютеру (с задней части на материнской плате есть гнездо входа) и служит для воспроизведения звуковых эффектов, музыки, фильмов и т. д. В настоящее время имеется два принципа работы акустической системы: активная и пассивная .
Есть мнение, что активная акустика используется по большей части профессионалами, хотя к компьютерам подключается тоже. Звук направляется с dvd проигрывателя через усилитель (ресивер) прямиком на динамики акустической системы. Усиление сигнала звука играет одну из ключевых ролей в этом процессе. Как же может усиливаться звук? Существует два способа. Первый это когда перед подачей на колонки звуковой сигнал попадает в усилитель, а второй – с помощью самой акустической системы, в колонки которой встроен усилитель.
Кроме этого всего конструкция активной акустики позволяет обеспечить обратную связь между усилителем и динамиком. Это позволяет усилителю менять нагрузку на динамик во время максимальной нагрузки и предотвратить поломку последнего. В связи с тем, что усилители и динамики в активных колонках подключены напрямую, достигается максимальная производительность акустической системы. Это обеспечивает очень неплохой звуковой выход при небольших размерах акустики. Активные акустические системы для домашнего использования обычно состоят из сабвуфера и набора из 5 сателлитов. В сабвуфер встроен усилитель, который распределён на шесть колонок.
Но у активных колонок есть минус – невозможность модернизации. Такая акустическая система будет звучать всегда одинаково. Значимость этого факта очень существенна. Заинтересовавшись акустическими системами, покупатель превращается в любителя звуковой техники и старается время от времени улучшать качество звучания своей домашней акустики. Поэтому владельцу активной акустики придётся смириться с качеством выдаваемого с её помощью звука раз и навсегда. Активные колонки стараются сделать изначально высокого уровня.
При работе пассивной акустической системы греется встроенный кроссовер, т.к. он принимает на себя достаточно большую выходную мощность. Производители пытаются избежать этого различными способами, но главное понимать суть этого процесса. Усилитель в достаточной мере нагружает электронику акустической системы, вследствие чего, качество выдаваемого звука, ровно так же как и характеристики пассивных колонок изменяются. Если колонки используются в домашнем кинотеатре, то любитель вряд ли услышит разницу. А вот для профессионала эта разница будет достаточно критичной. Пассивные колонки должны быть немного мощнее, чем усилитель, для того, чтобы в критические моменты справляться с поступающей на них мощностью. В противном случае, когда усилитель мощнее, чем акустика, колонки могут просто выйти из строя. Пассивные акустические системы не могут предоставить усилителю обратной связи, чтобы он подавал меньше мощности, а сам он отслеживать нагрузку тоже не способен.Несмотря на недостатки, пассивная акустическая система не так уж и плоха. Большинство покупателей акустических систем покупают её для домашнего кинотеатра, компьютера, а дома, как известно очень ценится комфорт и уют. Активная акустика требует подведения к каждой колонке отдельного шнура питания. Так что подключение всех активных колонок в сеть может стать весьма запутанным занятием. Следующий момент является гораздо более важным. Так как все акустические системы делятся на классы, при использовании пассивной акустики, можно со временем модернизировать систему, купив новый усилитель и ресивер. Качество звука хороших пассивных колонок при этом может улучшиться значительно. Поэтому, при выборе пассивной акустики колонки можно брать, как говорится «на вырост».
Глава 2.Устройства ввод
2.1Клавиатура
Сейчас основным широко распространенным устройством ввода информации
в компьютер является клавиатура (клавишное устройство). Она реализует
диалоговое общение пользователя с ПК:
Ввод команд пользователя, обеспечивающий доступ к ресурсам ПК;
Запись, корректировку и отладку программ;
Ввод данных и команд в процесс решения задачи.
В настоящее время принят стандарт клавиатуры MFII. Условно в ней
можно выделить пять групп клавиш, несущих свою функциональную отгрузку.
Из других видов клавиатур можно упомянуть специальные клавиши для
слепых с осязаемыми точками на клавишах; клавиатуры для магазинов и
складов, снабженные устройствами для считывания штрихового кода или для
считывания магнитных карт; промышленные клавиатуры- сенсорные, имеющие в
качестве защиты от вредных воздействий (стружек, пепла и т.д.)
дополнительное покрытие клавиш специальной сенсорной фольгой; клавиатура
для медицинских учреждений с устройствами для считывания информации со
страховых карт. В настоящее время появились клавиатуры с дополнительными
клавишами для удобства работы с той или иной операционной системой (ОС),
например, клавиатура для Windows 95.
Таким образом, выбор клавиатуры зависит от ОС, с которой
предполагается работать.
2.2Мышь
Она служит для ввода данных или одиночных команд, выбираемых из меню
ли текстограмм графических оболочек, выведенных на экран монитора.
Мышь представляет собой небольшую коробочку с двумя или тремя
клавишами и утопленным, свободно вращающимся в любом направлении шариком
на нижней поверхности. Она подключается к компьютеру при помощи
специального шнура и требует специальной программной поддержки.
Для работы с мышью необходима плоская поверхность, с этой целью
используют резиновые коврики.
Так как с помощью мыши нельзя вводить в компьютер серии команд,
поэтому мышь и клавиатура - не взаимозаменяемые устройства. Назначение
графических оболочек - в обеспечении инициализации множества команд без
длительного набора их с клавиатуры. Это снижает вероятность опечаток и
экономит время. На объекте в виде текторграммы выбирается пункт меню или
символ и щелчком кнопки мыши инициализируется. Конечно, при наборе или
осуществлении некоторых функций применение мыши может быть нерациональным,
если, например, эти функции выполняются нажатием функциональных клавиш.
В настоящее время также существует оптическая мышь, где сигнал
передается с помощью луча мыши на специальный коврик и анализируется
электроникой. Пока менее распространена бесхвостая (бескабельная)
инфракрасная мышь (принцип ее действия похож на действие пультов
дистанционного управления) и радиомышь.
В портативных ПК (Lapton, Notebook) мышь обычно заменяют особым встроенным
в клавиатуру шариком на подставке с двумя клавишами по бокам, называемым
Принцип его работы такой же, как принцип работы мыши. Несмотря на
наличие трекбола, пользователь портативной ПК может использовать и обычную
2.3.Сканеры
Для непосредственного считывания графической информации с бумажного или
иного носителя в ПК применяется оптические сканеры.
Сканируемое изображение считывается и преобразуется в цифровую форму
элементами специального устройства: CCD - чипами.
Существует множество видов и моделей сканеров. Какой из них выбрать,
зависит от задач, для которых сканер предназначается.
Самые простое сканеры распознают только два цвета: черный и белый.
Такие сканеры используют для чтения штрихового кода.
Ручные сканеры - самые простые и дешевые. Основной недостаток в том,
что человек сам перемещает сканер по объекту, и качество полученного
изображения зависит от умения и твердости руки. Другой важный недостаток -
небольшая ширина полоса сканирования, что затрудняет чтение широких
оригиналов.
Барабанные сканеры применяются в профессиональной типографической
деятельности. Принцип заключается в том, что оригинал на барабане
освещается источником света, а фотосенсоры переводят отраженное излучение в
цифровое значение.
Листовые сканеры. Их основное отличие от двух предыдущих в том, что
при сканировании неподвижно закреплена линейка с CCD - элементами, а лист
со сканируемым изображением движется относительно нее с помощью специальных

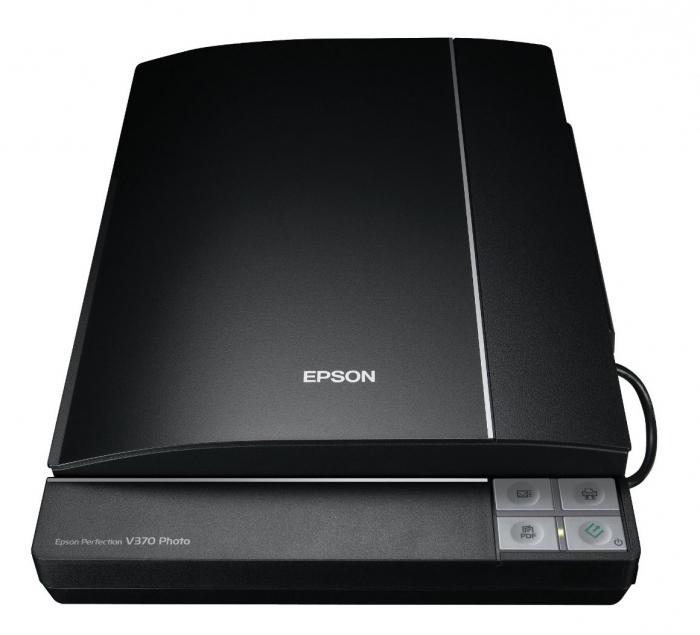

Планшетные сканеры. Это самый распространенный сейчас вид для
профессиональных работ. Сканируемый объект помещается на стеклянный лист,
изображение построчно с равномерной скоростью считывается головкой чтения с
CCD - сенсорами, расположенной снизу. Планшетный сканер может быть
оборудован специальным устройством слайд-приставкой для сканирования
диапозитивов и негативов.
Слайд-сканеры используются для сканирования микроизображений.
Проекционные сканеры. Относительно новое направление. Цветной проекционный
сканер является мощным многофункциональным средством для ввода в компьютер
любых цветных изображений, включая трехмерные. Он вполне может заменить
фотоаппарат.
В наше время у сканеров появилось еще одно применение - считывание
рукописных текстов, которые затем специальными программами распознавания
символов преобразуются в коды ASC II и в дальнейшем могут обрабатываться
текстовыми редакторами.
Заключение
В данной контрольно-курсовой работе была представлена достаточно подробная информация об устройствах вывода/ввода информации и о принципах их работы. Работу современного компьютера невозможно представить без оснащения его вышеперечисленными устройствами, так как они оказывают незаменимую помощь при работе пользователя с компьютером, а знание принципов работы этих устройств, обеспечивает более эффективное их пользование.
Выводы по выполненной лабораторной работе. В ходе...
Устройство компьютера и организация ввода вывода информации
Реферат >> ИнформатикаВнешние и внутренние устройства компьютера. Организация ввода вывода информации в ЭВМ……………………………………………………………………. ГЛАВА II. РАЗРАБОТКА... в) внутренние устройства. 3.Изучить организацию ввода - вывода информации в ЭВМ; 4. Провести практическое исследование...
Информация . Единица измерения количества информации
Реферат >> ИнформатикаЧастей: устройства ввода информации устройства обработки информации устройства хранения устройства вывода информации . Конструктивно эти... . Дополнительно могут подключатся другие устройства ввода и вывода информации , например звуковые колонки, принтер, ...
Каждый день, садясь за своё рабочее место в офисе, человек берёт в одну руку мышку и начинает выполнять свои обязанности. Он знает, для чего ему нужна клавиатура, принтер, сканер, однако даже не представляет, что у них есть своё официальное название. Всё это - и вывода информации.
Как это работает
Все устройства в персональном компьютере управляются центральным процессором. Для обеспечения взаимодействия с ним устройства вывода и ввода обращаются с запросами к - логическому элементу материнской платы. Он служит для обеспечения связи и обработки запросов от внешних устройств к северному мосту или центральному процессору, если мост отсутствует.
Вообще, изучением строения персонального компьютера занимается информатика. Устройства ввода и вывода она определяет как компоненты типичного персонального компьютера, обеспечивающие взаимосвязь пользователя с ЭВМ. Но перед тем как приступить к описанию всех устройств, отдельного упоминания заслуживает базовое устройство ввода-вывода. Оно же - БИОС. Эта микросхема на материнской плате персонального компьютера обеспечивает первоначальную проверку всех подключенных устройств и запускает операционную систему.
Классификация
Устройства ввода и вывода информации персонального компьютера можно классифицировать по-разному. Определяющим фактором для этого станут их функциональные обязанности.
Первым пунктом обозначим основные устройства ввода-вывода. На самом деле тут можно было бы указать всего один пункт - клавиатура, поскольку без неё ни один пользовательский компьютер не будет продолжать загрузку. Вы можете полностью отключить монитор и мышку, однако без клавиатуры компьютер работать не будет. Исключение составляют компьютеры-серверы, которые работают вообще без подключенных внешних устройств. Итак, основные устройства ввода/вывода, без которых обычный пользователь не сможет работать, это:
- клавиатура;
- монитор;
- мышь.
Также можно выделить дополнительные устройства ввода-вывода:
- принтеры;
- сканеры;
- джойстик;
- проектор;
- также к устройствам ввода/вывода относятся звуковые устройства.
Это далеко не полный перечень возможных устройств, которые взаимодействуют с пользователем, перечислять их можно очень долго. Поэтому давайте рассмотрим устройства ввода/вывода компьютера более подробно.
Мониторы
Компьютерные мониторы за всю свою историю претерпели немало изменений. Начиная от старых, использующих электронно-лучевую трубку, и заканчивая современными LCD.
Сам по себе монитор или дисплей - это устройство, служащее для вывода конечному пользователю. Их можно поделить по нескольким признакам.
1. По виду информации.
- Алфавитно-цифровые. Эти дисплеи предназначаются для вывода исключительно текстовой информации.
- Графические. С этими мониторами мы сталкиваемся каждый день, садясь за персональный компьютер. Предназначаются они для представления информации в графическом виде, в том числе и видео.
2. По типу экрана.
- на основе с таким вы, возможно, работали в 2000 году.
- LCD - жидкокристаллический "плоский" дисплей, используемый сейчас повсеместно. Также такой тип мониторов используется в ноутбуках.
- Плазменный.
- Лазерный - в массовое производство пока не поступил.
Клавиатуры
Что можно сказать о клавиатурах? Фантазия производителей в этой сфере шагнула далеко вперёд, а чувство юмора толкает на самые смелые эксперименты.
Среди клавиатур вы можете встретить и минималистичные варианты - без боковой дополнительной панели с цифрами, и огромные игровые клавиатуры со встроенными джойстиками, дополнительными кнопками и динамиками. Встречаются клавиатуры с дополнительным USB-разъёмом и розовые клавиатуры с "непонятными кнопочками" для "блондинок". Существуют также силиконовые, сворачивающиеся клавиатуры, чтобы их было удобнее носить с собой, или просто складывающиеся в три раза.
Если вы собираетесь приобрести себе клавиатуру, просто идите в компьютерный магазин и выбирайте ту, что вам по вкусу.
Мышка
Компьютерные мыши - это такие устройства ввода/вывода ЭВМ, без которых невозможна работа обычного пользователя. Если продвинутый юзер может перемещаться по папкам и файлам, а также некоторым программам и играм исключительно с помощью клавиатуры, то рядовой человек просто не способен это сделать. За всё время существования компьютерные мышки претерпели не такие уж сильные изменения.
Первые мышки работали на основе шарика в основании. Перемещая ее в разные стороны, шар вращался и управлял контроллерами.
Затем ему на смену пришли оптические мышки, основанные на светодиодах. Первое поколение оптических мышек требовало обязательного наличия специального коврика, на который была нанесена штриховка, способствующая повышенной светоотражаемости поверхности. Более того, у первых мышек коврики были персональные, они не могли быть заменены на другие.
Второе поколение оптических мышек имеет более сложное устройство. На нижней части мышки установлена мини-видеокамера, непрерывно совершающая микроснимки поверхности и сравнивающая их между собой для определения смещения устройства.
Более новым устройством являются мышки. Среди их преимуществ можно выделить низкое энергопотребление, надёжность, отсутствие свечения.
Еще один вариант мышки встречается в виде дополнения к графическому планшету. Такие индукционные мышки достаточно неудобны в использовании, поскольку их нельзя заменить на более удобные, по руке, а повышенная точность дискредитируется небольшой возможностью отойти с ней на расстояние от планшета.
Принтеры
Это устройства вывода информации на печать. За всё время своего существования принтеры не сильно изменились. Развиваются технологии, на смену струйным принтерам приходят лазерные, однако и предыдущие поколения продолжают жить. Чем же это обусловлено? Дело в том, что для разных типов печати подходят разные типы принтеров. Все они выполняют одну функцию и не сильно отличаются по конструкции. Существуют следующие типы принтеров:
- матричные;
- струйные;
- лазерные;
- термопринтеры.
В вопросе выбора такого устройства люди обычно придерживаются личных предпочтений и привычек. Впрочем, если вы собираетесь на нём печатать фотографии, а не только текстовые документы, то вам больше подойдёт лазерный за счет повышенного качества печати.
Сканеры
Устройство ввода информации в компьютер. Особенность заключается в том, что сканеры вносят информацию в ПК исключительно в графической форме. Развитие сканеров застопорилось исключительно на изменении их размеров. Сначала они становились всё меньше и компактнее, а затем им на смену пришли громадные "комбайны" - устройства вывода и ввода, сочетающие в себе ксерокс, принтер и сканер.
Звук
Каждый из нас любит смотреть фильмы, слушать музыку в домашней обстановке. Колонки, наушники, аудиосистемы и домашние кинотеатры, а также гарнитуры и микрофоны - всё это относится к звуковым устройствам вывода и ввода.
Существует множество различных микрофонов и колонок, различающихся по качеству записи аудио или его воспроизведения соответственно. Наверное, любой человек может сам определить, насколько хорошо звучание того или иного динамика. При выборе аудиосистемы также рекомендуется руководствоваться дизайном и мощностью на свой вкус.
Видео
Для работы с видеографикой выделяют специальные устройства вывода и ввода информации - камеры и проекторы.
Проектор - устройство, предназначенное для создания изображения предмета на большом экране. Выделяют следующие виды проекторов:
- Диаскопический . Изображение появляется за счет прохождения лучей света через прозрачную плёнку с картинкой.
- Эпископический . Создаёт изображение с помощью проекции отраженных лучей.
- Эпидиаскопический создаёт на экране изображение как прозрачных, так и непрозрачных объектов.
- Мультимедийный проектор имеет непосредственное отношение к теме статьи. Это устройство вывода графической информации с компьютера на большую поверхность.
Что касается камер, то тут никому подсказывать не надо. В большинстве случаев чем больше разрешение снимающей камеры, тем лучше готовая картинка. С появлением ноутбуков USB-камеры стали заменяться на встроенные в монитор ноутбука.
Прочитав эту статью, вы узнали, какие существуют устройства вывода и ввода, на какие типы они подразделяются и какие их виды актуальны на сегодняшний день. Если вы собираетесь самостоятельно обустраивать своё рабочее и игровое место, а также самостоятельно выбирать устройства, которые вы хотите иметь дома под рукой, то эта статья должна помочь вам с выбором гаджетов.
Запомните главное правило покупателя: дороже не значит лучше. В компьютерном магазине, приобретая принтер или гарнитуру, вы вполне можете переплатить за бренд, а потом долго жалеть о своей покупке.
Примером могут служить принтеры HP. Да, они считаются одними из лучших, однако замена закончившегося картриджа или просто небольшая неисправность влетят вам в копеечку исключительно из-за известности производителя.
При покупке звуковой системы не постесняйтесь проверить звучание и работоспособность динамиков. А если собираетесь купить веб-камеру, то протестируйте её изображение, так как не всегда заявленное в документации разрешение может соответствовать имеющемуся.
И главное правило. При покупке какого-либо продукта уточняйте у продавца информацию по гарантии. Например, для некоторых устройств сервисы требуют коробку, в которой поставлялся агрегат. Яркий пример - ноутбуки "Асус". В большинстве случаев нигде на сайте магазина не указана информация о том, что производители требуют фирменную коробку при обращении в сервисный центр.
Будьте внимательны и хороших вам покупок!
