Как зарядить аккумулятор ноутбука зарядным устройством. Как правильно заряжать ноутбук, чтобы продлить срок службы батареи. Используем новую батарею

Вопрос о том, как зарядить аккумулятор ноутбука без ноутбука, актуален для тех, кого, к примеру, совершенно неожиданно подвело родное зарядное устройство. А компьютер в рабочем состоянии очень нужен. Как же разбудить АКБ в этом случае?

Если вспомнить былые времена, раньше было можно зарядить компьютерную батарею с помощью зарядных устройств, разработанных специально для этих целей. Но сейчас их уже давно не выпускают. А посему главная проблема состоит в том, как правильно заряжать аккумулятор ноутбука, чтобы не навредить ему.

Сложности конструкции литий-ионных батарей для портативных компьютеров

Первая мысль, которая приходит в голову - почему не взять с собой аналогичный аккумулятор про запас? С одной стороны, вполне логичное решение. Но, если открыть батарейный отсек любого ноутбука, обнаруживается, что далеко не все так просто, как кажется. Придется очень сильно потрудиться для того, чтобы извлечь из отсека «родную» батарею ноута и вставить в нее новый аккумулятор. Тем более, и корпус ПК, и отсек для АКБ сделаны из легкой пластмассы. При частой смене и установке нового аккумулятора они могут легко сломаться.

Если внимательно осмотреть разъем такой батареи, на нем обнаруживается, как минимум, 7-9 выводных контактов, в отличие от автомобильной АКБ, где контактов, как известно, всего два: минусовой и плюсовой. Все эти выводы контролируют процесс заряда-разряда каждой «банки» внутри батарейного отсека. Там же находится и плата, где запрограммирована вся электронная система защиты литий-ионных элементов от перегрева и глубокого разряда.

Такая плата в целях безопасности должна быть установлена в батарейный отсек любого портативного устройства с литий-ионными элементами. Без нее они могут легко взорваться . В «аварийных» ситуациях контроллер на плате разрывает электрическую цепь и блокирует подачу тока.

Как видите, замена батареи ноутбуке и зарядка ее напрямую, от какого-либо внешнего аккумулятора, является непростой задачей. Однако, если нет другого выхода, то можно попробовать претворить в жизнь несколько способов, которые предлагают любители электроники.

Зарядка аккумулятора ноутбука напрямую: ищем нужные контакты

При работе с аккумуляторным блоком важно соблюдать предельную аккуратность, чтобы не ошибиться в прямом подключении к вольтметру и зарядному устройству именно нужных контактов. На примере литий-ионного аккумуляторного блока от ноутбука Asus можно увидеть, что на разъеме имеется не два контакта «плюс» и «минус», как, например, на аккумуляторной батарее автомобиля, а целых 9 выходов.

Кстати, нужно отметить - любая аккумуляторная батарея ноутбука, независимо от фирмы-производителя, состоит из следующих элементов:

• BMS-драйвер (он же плата);
• аккумуляторные «банки» (количество их может быть разным, от 6 шт и более);
• контакты , обеспечивающие как электрическую цепь и питание элементов, так и подключение к плате и программному обеспечению ноутбука - с целью контроля процесса «заряд-разряд», состояния АКБ и безопасной эксплуатации устройства.

Итак, на примере аккумуляторного блока от Asus видно, что центральная группа их трех дополнительных контактов подсоединена непосредственно к «банкам» (один проводок на две штуки). Они связаны через BMS-драйвер с диагностикой показателя напряжения внутри каждого батарейного отсека (своеобразный внутренний вольтметр).

На левом и правом краях платы имеются еще по два парных проводка: это тоже «закороченные» по плате сигналы. Как видно, функция этих проводков иная, и они не помогут «запустить» батарею для того, чтобы начать процесс ее зарядки, потому что сама плата попросту не даст этого сделать.

Для того, чтобы «запустить» процесс , нам понадобятся два проводка из девяти, не закороченные по плате. Если отсчитать по разъему слева направо, получаем проводки под номерами 3 и 7. Именно к этим двум контактам и поступает электрический сигнал через базу, а транзистор, к которому они подсоединены, отвечает за включение и выключение.

Все, что необходимо сделать - вычленить эти два контакта из девяти и замкнуть их между собой. Если цепь разомкнута именно в этом месте - как ни старайся, при «тыкании» в другие провода запустить батарею не получится.

Такой способ, в случае работы с аналогичной электросхемой, является опробованным и вполне рабочим. А сама зарядка батареи осуществляется обычным способом - например, с помощью зарядного устройства Imax B6 и мультиметра, контролирующего напряжение, поступающее к элементам.

Однако следует знать о том, что не все батареи ноутбуков построены именно по такой схеме - с наличием контактов разблокировки. В ином случае речь, скорее всего, будет идти о ноутбуке, не снабженном такой системой защиты. А это значит, нужные контакты придется искать самостоятельно, аккуратно отсоединив батарею от компьютера и соблюдая всю возможную технику безопасности.

Как зарядить батарею ноутбука с помощью ЗУ от аккумулятора автомобиля

Данный способ зарядки подходит в том случае, если проблем с нахождением нужного «плюса» и «минуса» в микросхеме батареи не возникает. Метод работает в том случае, если аккумулятор перестал заряжаться в самом ноутбуке, либо держит заряд очень мало.

Для того, чтобы зарядить батарею ноутбука от автомобильного аккумулятора, нужно вначале отпаять от платы минусовой полюс и подать к нему напряжение с помощью «крокодила» от автомобильного зарядного устройства с аналогичным полюсом. На плюсовой полюс АКБ просто ставим второй «крокодил».

Зарядка осуществляется, как обычно, с постоянным контролем показателей тока и напряжения. Наиболее подходящим, как всегда, является медленный режим постепенного восстановления. За период длительностью в 2 часа напряжение, в среднем, возрастает до 13,8 В.

Принцип, как заряжать батарею ноутбука без него самого, непрост в осуществлении, если у владельца компьютера нет определенных навыков в электронике. Более того, микросхемы современных китайских ноутбуков могут отличаться друг от друга наличием или отсутствием определенной системы защиты - учитывая специфику . Не навредить батарее можно только в том случае, если подходить к данному вопросу вдумчиво. Ну и, конечно, перед проведением какого-либо эксперимента не будет лишним живое общение с более опытными любителями электроники.

Многих владельцев переносных компьютеров интересует, как заряжать аккумулятор ноутбука. На этот счет в интернете можно встретить совершенно противоположные мнения, а производители зачастую дают очень краткие рекомендации, не дающие полного ответа на поставленный вопрос. Проблема в том, что разные типы аккумуляторов обладают разным принципом работы, поэтому и требования к зарядке будут отличаться. Рассмотрим подробнее основные правила эксплуатации.

Правила зарядки аккумуляторов

Основная масса современных ноутбуков комплектуется литий-ионными аккумуляторами. В сети можно встретить мнение о том, что для них требуется полная разрядка и полная зарядка, чтобы продлить срок службы. Это убеждение для литий-ионных батарей в корне неверно: в отличие от никель-кадмиевых аккумуляторов такие АКБ не имеют эффекта памяти, поэтому при неполной разрядке их емкость не уменьшается, а значит, нет никакого смысла ждать, пока батарея разрядится полностью.

Как правильно заряжать аккумулятор ноутбука? Оптимальный режим работы литий-ионной аккумуляторной батареи - не более 80% и не менее 40%. Если заряд постоянно находится в этих пределах, продолжительность работы литий-ионной батареи возрастает до 1200-1500 рабочих циклов, то есть она увеличивается в 3-4 раза. Для владельца это существенная экономия: менять батарею потребуется очень нескоро.

Естественно, пользователю трудно постоянно контролировать уровень заряда, тем более, что работоспособных программ для контроля состояния батареи крайне мало. Нижняя граница работы отслеживается с помощью уведомлений: система подаст сигнал, когда заряд окажется в пределах нижней отметки. Верхний уровень отследить намного труднее, так как программы не могут подать сигнал, если ноутбук заряжается в выключенном состоянии.

Если устройство используется в качестве стационарного компьютера, рекомендуется отсоединить батарею при уровне заряда в 50-70%. Чтобы не допустить ухудшения работы аккумулятора, его нужно обязательно заряжать и разряжать хотя бы два раза в месяц.

Дополнительные правила эксплуатации аккумуляторов

Продлить срок службы батареи питания помогут еще несколько полезных советов:

• Литий-ионные батареи нельзя использовать при минусовых температурах – это приводит к быстрому ухудшению их работы.
• Также их температура не должна превышать 50 градусов. Аккумулятор нежелательно оставлять вблизи обогревателей и на открытом летнем солнце.

• Батарея теряет емкость, если она долгое время лежит в разряженном состоянии. Оптимальный уровень заряда для хранения – 50-70%, при этом нежелательно долго хранить ее вообще без использования.

Посмотрите на подготовленную нам табличку - она наглядно показывает зависимость срока службы аккумулятора от зарядки

• Заряжать батарею можно практически сколько угодно и это не причинит ей большого вреда благодаря контроллеру. Система управления при полном заряде меняет режим работы матрицы, поэтому даже при полном заряде устройство не начнет разряжаться само собой. И все же нежелательно постоянно поддерживать батарею на 100%: при использовании ноутбука в качестве стационарного компьютера аккумулятор лучше отсоединять.

Все эти правила способствуют значительному увеличению срока службы устройства, поэтому его не придется быстро менять. Современные литий-ионные батареи получили широкое распространение именно благодаря отсутствию эффекта памяти и возможности долгого использования.

Важно! Если ноутбук работает от сети без аккумулятора, необходимо позаботиться об устройстве бесперебойного питания, чтобы избежать потери важных данных при внезапном отключении электричества.

Бывают случаи, когда нет возможности подзарядить аккумулятор ноутбука привычным способом. Например, утеряно или вышло из строя зарядное устройство. Продолжить работу и сохранить данные в подобных экстренных ситуациях позволят знания о том, как зарядить аккумулятор ноутбука без ноутбука. Важно строго следовать инструкциям и проявлять максимальную осторожность, чтобы не повредить батарею и продлить срок ее работы.

Правила первой зарядки батареи

Только что купленный ноутбук имеет заряд, рассчитанный на 1-2 часа работы. Первая подзарядка может повлиять на срок его дальнейшей службы.

Одно из основных правил первой зарядки аккумулятора, которого рекомендуется придерживаться владельцам новых ноутбуков, – соблюдение температурного режима. Оптимальным считается вариант +15…+25°С. Использование при температурах ниже +5°С или выше +45°С сильно сократит срок эксплуатации.

Находившемуся даже недолгий срок на улице при нулевой или минусовой температуре аккумулятору необходимо дать нагреться в комнате в течение часа. Если в ней слишком жарко (выше 30°С), рекомендуется использовать специальные подставки с дополнительным кулером.

Существуют различные точки зрения по поводу зарядки батареи: производить ее после полной разрядки либо, наоборот, ни в коем случае не доводить аккумулятор до такого состояния. Специалисты указывают на то, что оптимальный уровень заряда – 40-80%.

При постоянном поддержании такого значения срок службы устройства увеличивается в 3-4 раза. То есть неправы сторонники обоих радикальных мнений – и постоянного поддержания полного заряда батареи, и первоначальной полной ее разрядки.

Но это касается правил постоянного использования аккумулятора. При первой зарядке нового устройства применяются особые инструкции:

• при покупке, не включая ноутбук, зарядить его полностью;
• отключив работающий гаджет от электросети, довести индикатор до минимального заряда;
• вновь зарядить батарею полностью;
• полный цикл разрядки-зарядки повторить 3-4 раза.

Это способствует «разработке» батареи для того, чтобы в дальнейшем она могла заряжаться полностью. А также позволяет проверить новый аккумулятор на брак. Если индикатор сообщит о разрядке слишком быстро или ноутбук отключится при показаниях заряда 100%, это будет поводом вернуть покупку в магазин.

Полный цикл новая батарея проходит быстрее, чем старая, которая заряжается медленнее и разряжается скорее. В дальнейшем поддерживать нужный 40-80-процентный уровень позволит специальный софт. Подобное программное обеспечение уже встроено в современные ноутбуки.

Продлить срок службы аккумулятора, а также его работы до следующей подзарядки позволят настройки электропитания в меню панели управления и выполнение советов специалистов.

Media Creation Tool не видит флешку - что делать

1. Снизить потребление электроэнергии путем уменьшения загруженности процессора через диспетчер задач.
2. Включать спящий режим при перерывах в работе.
3. При продолжительной работе ноутбука, подключенного к электросети, вынимать батарею.
4. Если ноутбук долгое время не будет использоваться, аккумулятор, имеющий 40-80-процентный заряд, стоит отключить и расположить в темном прохладном месте.

Потери заряда неиспользуемой батареи составляют в среднем около 8% в месяц. После полугодового простаивания процедуру первой зарядки можно повторить.

В чем сложности зарядки аккумулятора ноутбука без ноутбука

Существует несколько способов подзарядки ноутбука без него самого и специализированных устройств.

Сложности зарядки аккумулятора ноутбука без ноутбука заключаются в риске полного вывода батареи из строя, короткого замыкания в электросети, ожогов при взрыве устройства.

Превышение заряда, глубокие разряды могут привести к воспламенению батареи. Нельзя гарантировать, что инструкции по тому или иному методу подходят для вашей АКБ.

Литиевые батареи всех современных ноутбуков состоят из нескольких соединенных параллельно аккумуляторов, имеющих разные характеристики. Сложности в равномерной зарядке каждого элемента помогает преодолеть контроллер, расположенный в корпусе устройства. Он отключает батарею от питания при полном заряде.

Главное – правильно определить назначение контактов на разъеме батареи. Например, аккумулятор Asus с 9-контактным коннектором имеет выводы по 2 с обеих сторон – плюс и минус, а три посередине отвечают за считывание информации по 3 парам элементов. Еще 2 контакта, предназначенные для контроля энергии, замыкаются при зарядке батареи. На некоторых моделях, например на Lenovo Z565, такая защита отсутствует.

При попытках справиться с аккумулятором без зарядного устройства и ноутбука следует изучить инструкции, относящиеся к тем или иным моделям.

Сложности позволяет устранить внимательное рассмотрение корпуса батареи – все литиевые элементы могут быть помечены, на ячейках клемм нанесены символы «+» и «-». Информация также может быть размещена производителем на корпусе.

Кстати, почитайте эту статью тоже: Восстанавливаем аккумулятор автомобиля своими руками

Как зарядить аккумулятор ноутбука напрямую

Что потребуется

Для работы необходимы материалы и инструменты, имеющиеся в каждом магазине радиотехники.

Что потребуется для подзарядки батареи:

1. Адаптер питания. Рекомендуется использовать устройство от своей модели ноутбука или его аналог.
2. Медный провод сечением 1-2 мм.
3. Изолента или винтовые зажимы для изоляции и фиксации соединений.
4. Резистор для регулирования тока, подаваемого на батарею (необязательно).
5. Мультиметр для контроля напряжения на клеммах АБК.
6. Паяльник с паяльным элементом.

Процесс зарядки аккумуляторной батареи

Перед началом работы батарею следует полностью разрядить. После отсоединения ее от ноутбука – измерить напряжение и установить полярность на крайних контактах мультиметром, даже если на корпусе имеются подсказки.

Если щуп не помещается в пространство между выводами, можно использовать простые швейные иглы, зафиксированные изолентой. Она может быть применена и при закреплении проводов на крайних контактах. Не будет лишним вновь проверить мультиметром напряжение на подсоединенных проводах или на разъемах самого адаптера.

Подстроечный резистор используется при применении адаптеров-аналогов или адаптеров большей мощности для регулирования тока.

Он припаивается в разрыв плюсового провода. Его использование необязательно, но желательно, особенно если существует вероятность скачка напряжения в электросети или есть сомнения в адаптере.

Перед тем как зарядить аккумулятор ноутбука напрямую, необходимо вновь перепроверить все контакты на предмет замыканий, а в процессе зарядки следить за тем, чтобы батарея не начала перегреваться.

После того как схема собрана, адаптер подключается к сети, начинается процесс зарядки аккумуляторной батареи. На всем его протяжении необходимо внимательно следить за показаниями мультиметра и контролировать напряжение.

Оно должно плавно возрастать и в результате остановиться благодаря включению защиты. При отсутствии контроллера придется осуществлять наблюдение и анализ самостоятельно, чтобы избежать перегрева и выхода из строя батареи. Пороговые значения напряжения в таком случае для каждой модели необходимо подбирать отдельно.

Кстати, почитайте эту статью тоже: Ошибка Error calling method on NPObject как исправить

Как зарядить батарею ноутбука с помощью ЗУ от аккумулятора автомобиля

Зависимость аккумуляторной батареи от электросети в дороге исчезла с появлением специальных зарядных устройств, подключаемых к прикуривателю автомобиля. Знаний в электротехнике их использование не требует, инструкции отличаются простотой: устройство включается в розетку прикуривателя, а выходной кабель соединяется с соответствующим портом компьютера.

Сложность в этом случае может возникнуть только при несоответствии разъемов кабеля. Но и в этой ситуации можно использовать подходящие переходники. Сама процедура длится в среднем около 3 часов, и на всем ее протяжении за ноутбуком можно работать.

Риск постепенного или резкого выведения из строя батареи ноутбука или его самого все же существует при применении этого метода. Подделки, бракованные модели средства для зарядки в автомобиле, его повреждения при хранении и транспортировке – все это может привести к генерации электрического тока, не подходящего для безопасной зарядки. Поэтому стоит внимательно относиться к выбору зарядного устройства.

Если статья оказалось полезной, появились вопросы или не согласны с данной статьей — пожалуйста , . Спасибо.

Наконец то дошли руки, чтобы рассмотреть вопрос: Как зарядить наши любимые игрушки, такие как телефон, фотоаппарат, mp3- плееры в экстремальных случаях, когда отсутствует оригинальное зарядное устройство?

Сразу же хочу оговориться что я не шаман и не Кашпировский , силой мысли у меня зарядить аккумулятор не получилось и поэтому сразу скажу: для зарядки, в любом случае, потребуется другой источник электрической энергии напряжением на выходе большим чем напряжение аккумулятора * , откуда будем перекачивать энергию в аккумулятор нашего устройства.

* можно конечно зарядить источником у которого напряжение меньше, но для этого потребуется преобразователь который будет увеличивать напряжение — этот вариант так же буду рассматривать в этой статье.

ВНИМАНИЕ : Неправильная зарядка и эксплуатация аккумуляторов может привести к полному выходу из строя аккумулятора (устройства), или значительной потери емкости, взрыву и т.д. и т.п. Статья написана чисто в ознакомительных целях. НЕ ПОВТОРЯТЬ!!!

Наиболее часто в мобильных устройствах (ноутбуки, мобильные телефоны, КПК и другие) применяют литий-ионные (Li-ion) аккумуляторы. Это связано с их преимуществами по сравнению с широко использовавшимися ранее никель-металлгидридными (Ni-MH) и никель-кадмиевыми (Ni-Cd) аккумуляторами.

Не буду описывать устройство и принцип работы данного типа аккумуляторов, т.к. в интернете полно описаний. Кратко хочется отметить только один пункт:

Li-ion аккумуляторные батареи коммерческого назначения имеют наиболее совершенную защиту среди всех типов батарей. Как правило в схеме защиты Li-ion батарей используется ключ на полевом транзисторе, который при достижении на элементе батареи напряжения 4,30 В открывается и тем самым прерывает процесс заряда. Кроме того, имеющийся термопредохранитель при нагреве батареи до 90 °С отсоединяет цепь ее нагрузки, обеспечивая таким образом ее термальную защиту. Но и это не все. Некоторые аккумуляторы имеют выключатель, который срабатывает при достижении порогового уровня давления внутри корпуса, равного 1034 кПа (10,5 кг/м 2), и разрывает цепь нагрузки. Есть и схема защиты от глубокого разряда, которая следит за напряжением аккумуляторной батареи и разрывает цепь нагрузки, если напряжение снизится до уровня 2,5 В на элемент.

Итак начнем с самого простого:

Самый легкий способ: использовать другое зарядное устройство с аналогичными характеристиками. Здесь можем столкнуться со следующими трудностями:

• Несоответсвие разъемов

Указанная проблема легко разрешается в устройствах с круглым разъемом и намного сложнее с плоскими разъемами.

Рассмотрим более подробно указанный способ с практической части:

Итак: по условиям задачи у нас есть телефон, зарядное устройство от другой модели, разъем которого не подходит

В данном примере, я использовал кусочек трубки от стержня шариковой ручки. Как видим путем несложных манипуляции, удалось зарядить телефон motorola используя зарядное устройство от nokia

1) Вставляем провода в разъем телефона

2) Соединяем вторые концы проводов к разъему от зарядного устройства

Поставленная задача достигнута, зарядка пошла

p.s. Спустя несколько часов, телефон показывал 100% зарядку.

Гораздо сложнее приспособить телефон, где входной разъем не круглый, однако во многих случаях указанный способ так же работает. О том как это у меня получилось расскажу чуть позже…

Рассмотрим второй случай, который так же легко решается как и в первом случае:Требуется зарядить ноутбук, в округ куча зарядок от ноутов, но разъемы не подходят..

Здесь во многих случаях даже проще чем с телефонами. Практически все ноутбуки (по крайне мере те ноутбуки которые мне встречались) имеют разъем круглого сечения

В таблице несколько видов разъемов которые мне попадались:

Рассмотрим вариант: вариант 1 и самую простую ситуацию: диаметр центрального контакта на ноутбуке меньше диаметра на зарядном устройстве. В этом случае зарядное устройство будет свободно вставляться в разъем ноутбука однако зарядки не будет, т.к. не будет контакта. В данном случае проблема решается элементарно: берется несколько жилок из тонкого многожильного провода, вставляется внутрь отверстия на разъеме который идет от БП и соединяется к ноутбуку. Если выходные характеристики БП подходят к вашему ноутбуку, то зарядка пойдет немедленно.

Жилки от проводов вставлены внутрь разъема

Важно: Необходимо проследить за температурой на разъеме соединения БП к ноутбуку, т.к. в случае плохого контакта возможно перегрев, что может привести к поломке разъема на ноутбук, тогда потребуется ремонт с разборкой ноутбука.

В случае нагрева разъема из за плохого контакта, следует увеличит количество жилок, которые вставили внутрь разъема.

Второй немаловажный момент: необходимо обратить внимание на правильную полярность, полярность подключения как правило обозначается как на ноутбуке так и на зарядном устройстве, как правило «+» это центральный вывод но могут быть исключения, поэтому лучше перестраховаться

Еще один простой способ определить полярность соединения для конкретной модели, если есть под рукой интернет, то запрашиваем поисковую систему например для своего ноутбука я нашел множество картинок при запросе: «Toshiba satellite зарядник картинки»

И еще, хотелось дополнительно обратить внимание на один момент, обычно сзади ноутбука приклеивается наклейка с указанием параметров которые требуется от зарядного устройства, например такая табличка:

т.е. в данном случае требуется зарядное устройство с напряжением на выходе 19 Вольт и выдаваемый ток должен быть не менее 3,16А.

Для зарядки, более критичным является выходное напряжение, хотя допускается небольшой разброс, по практике скажу что ноутбук, который испытывал вполне нормально работал и заряжался при нижнем значении напряжения 16 вольт и верхний предел я проверял 22 вольта.

Что касается выходного тока от БП, то обычно указывается максимальный параметр, т.е. если только заряжать не включая ноутбук то параметр может быть в 2-3 раза ниже.

Касательно всех параметров, я в ближайшее время проведу дополнительные измерения, и опубликую.

Рассмотрим аналогичный случай, только имеем наоборот, диаметр центрального провода на зарядном устройстве меньше диаметра центрального провода на ноутбуке.

В данном случае поступаем точно так же, как поступили с телефоном еще в самом начале, находим подходящую трубку и при помощи кусочков проводов сооружаем переходник, все это будет выглядит примерно так, как на картинках ниже

Тут поле для фантазии не ограничено, мне было достаточно 2-х кусочков провода и пустого стержня от гелиевой ручки:

Не сложными манипуляциями получаем примерно такую конструкцию:

который вставляем в разъем ноутбука

Если прижать провода к столу например скотчем и не двигать ноутбук, можно не только заряжать, а даже поработать пока ноутбук заряжается 🙂

Итак, мы рассмотрели самые простые способы, когда по условиям у нас есть практически все необходимое (подходящее по параметрам зарядное устройство) нам только необходимо было адаптировать разъемы.

Понемногу буду переходит к более сложным условиям.

Будем рассматривать ситуаций, когда для зарядки придется снимать аккумулятор.

Имея в распоряжении внешнее зарядное устройство, можно без проблем зарядить аккумуляторы многих устройств.

Например мне под руку попалось вот такое устройство:

Смотрим на характеристики

Как видим диапозон выходного напряжения довольно большой от 4,2 до 8,4 Вольта

Первая задача: определить полярность на клеммах, которую можно решить множеством способов

Вторая задача: присоединить клеммы зарядного устройства к клеммам аккумулятора

Здесь рассмотрю на примере следующего аккумулятора:

Например я использовал кусочек картона, два провода и кусок изоленты, которым обмотал контакты закрепленные на картоне вокруг аккумулятора:

Светящийся красный светодиод в данном примере, означает что идет процесс зарядки

Если статья оказалось полезной, появились вопросы или не согласны с данной статьей — пожалуйста , . Спасибо.

как говориться: чтобы победить врага надо знать его изнутри)

попробуем теперь зарядить аккумулятор ноутбука без зарядного устройства. Поискав информацию про устройство аккумулятора и не найдя ничего, решил разобрать аккумуляторный блок. Посмотрим из чего она состоит:

Аккумулятор ноутбука toshiba satellite

Посмотрим что за зверь 🙂

Как видно из характеристики, напряжение 10,8 Вольт, емкость 4Ач, т.е. теоретически его реально зарядить от автомобильного аккумулятора напряжением 12 Вольт

Как видно из фотографии, блок аккумулятора во первых состоит из 6 ти отдельных элементов, которые попарно соединены параллельно, и получившиеся 3 элемента соединены последовательно.

Самое сложное, это разобраться в схеме соединения, которая переплетена электроникой. т.е. вопрос такой, к каким же проводам подключиться, чтобы аккумулятор не превратить в кирпич и плюс к тому же обеспечить зарядку?

Вот он сам разъем, куда и попробую подать ток, чтобы обеспечить заряд аккумулятора

Безопасный, но долгий и нудный способ- это зарядить каждую пару элементов по отдельности, отпаивать элементы не требуется, нужен какой либо источник тока напряжением от 4 до 8 вольт и желательно использовать балласт, можно использовать любой зарядник для Li аккумуляторов.

И хотелось быстро пробежаться :

На первом месте

• мне надо зарядить ноут но зарядка сломалась*

Наверно самый лучший совет: Отремонтировать зарядку или приобрести аналогичный но исправный

На втором месте:

• надо зарядить ноут есть стационарный комп*

К сожалению блок питания выдает стабилизированные 12 В, 5 В, есть и другие напряжения, но 12 вольт недостаточно для зарядки ноутбука

Тут можно рассмотреть вариант или залезть внутрь блока питания и заняться переделкой, для увлечения выходного напряжения, можно так же собрать преобразователь с 12 например 19 вольт (возможно ближе к зиме попробую испытать на практике и результатами конечно же поделюсь) или же используя напряжение 5 В через балластный резистор заряжать элементы отдельно- как описывал в последнем случае.

• Есть: Устройство которое надо зарядить, есть зарядка от другого устройства, которая подходит по характеристикам но не подходит разъем.

Ниже способ временного востановления порванного провода от зарядного устройства

Вообще-то полезно иметь для ноутбука несколько запасных батарей, особенно в дальних поездках и походах. Вопрос только в том, как их и где заряжать. Стандартный способ , приходящий в голову – это вставить их последовательно в ноутбук и зарядить по очереди – хорош, но неудобен.

Во-первых, это время, а его у вас не будет, если вы пользуетесь запасными батарейками регулярно, а не время от времени. А во-вторых, крепление батареек не рассчитано на их втыкание-вытыкание несколько раз в сутки. Оно очень хлипкое и долго не выдержит.

Хорошо бы заряжать батарейку от ноубука напрямую, без самого ноутбука , но как это сделать? Ведь, там, на батарейке куча контактов, через которые ноутбук контролирует правильность заряда батареи, и как ее ставить на зарядку эту батарейку без ноутбука – непонятно. Раньше, в былые времена, производители ноутбуков выпускали отдельно устройства для зарядки запасных батареек, но вот уже лет 7-8, как с этой практикой покончено.

На форумах в интернете приводятся разные хитрые схемы распайки и зарядки отдельных марок батареек, но вряд ли вы найдете среди этих схем схему именно вашей батарейки. А все эти многочисленные контакты на батарейке – существуют не спроста. Ведь она состоит из последовательно-параллельно соединенных литиевых элементов, которые могут при перезаряде – взорваться, и при слишком глубоком разряде – сразу выйти из строя. Поэтому надо тщательно контролировать напряжение на каждом из элементов. А поскольку у них есть разброс параметров, то при последовательном соединении они будут заряжаться неравномерно, до разных напряжений , что для литиевых элементов – неприемлено и пожароопасно. Вот поэтому, такое количество контактов, чтобы контролировать и заряжать каждый элемент по отдельности.

Всё описанное выше – чистая правда. Однако, как это часто бывает, правда – не имеющая никакого отношения к нынешней практической реальности. Действительно, после того, как в батарейках ноутбуков стали использоваться литиевые элементы, все ноутбуки стали снабжаться контролерами заряда батарей, а для зарядки батарей вне ноутбука производители начали выпускать специальные зарядные устройства.

Всегда имейте с собой запасной заряженный аккумулятор. Это спасет вас в случае неожиданной разрядки основного источника питания.

Источники:

• аккумуляторы li ion для телефонов

Литиевые или литиево-ионные аккумуляторы чаще всего встречаются в комплектации современных сотовых телефонов . Как правило, такой аккумулятор позволяет увеличить время работы с телефоном без подзарядки.

Инструкция

Если вы только что приобрели мобильное устройство, оснащенное литиевым аккумулятором, и хотите сделать его срок службы максимально продолжительным, в первую очередь прочитайте технический паспорт устройства и рекомендации по его эксплуатации и зарядке. Как правило, для каждой модели телефона или портативного плеера имеется свое фиксированное время, за которое аккумулятор набирает полный заряд. Если по каким-то причинам вы не можете воспользоваться рекомендацией производителя, придерживайтесь следующих общих правил по эксплуатации литиевый аккумуляторов.

Для обеспечения долговременной работы аккумулятора его следует «прокачать», то есть увеличить его работу за счет череды максимальных зарядки и разрядки. Вставьте аккумулятор в свое устройство. Если в батарее еще имеется заряд, рекомендуется «посадить» его, добившись полного выключения устройства. Включите как можно больше приложений для того, чтобы телефон быстрее потратил энергию батареи. Довольно скоро аккумулятор сядет, и телефон выключится. После этого выключенный телефон или плеер поставьте заряжаться в сеть, используя только заводское заряжное устройство, гарантирующее безопасность эксплуатации устройства.

Как правило, литиевые аккумуляторы заряжаются до предела за несколько часов. Однако первая зарядка должна составлять не менее 12 часов, при этом желательно не прерывать ее и не вытаскивать зарядное устройство из розетки.

Через 12 часов зарядки начните пользоваться своим электронным устройством . Не заряжайте его, пока телефон сам не выключится из-за севшей батареи. В начале использования литиевого аккумулятора вы должны провести не мене трех полных зарядок и разрядок, чтобы «разогнать» батарею. После этого можете пользоваться устройством в обычном режиме и заряжать его по мере необходимости. «Прокачанные» литиевые аккумуляторы не требуют стопроцентной зарядки или разрядки.

Нарушение процесса зарядки батареи ноутбука – одна из самых распространенных неисправностей. Возникает такая проблема чаще всего после трех лет эксплуатации устройства. Причин в данном случае может быть несколько – от поломки самого ноутбука до повреждения контактов в блоке питания.

Как определить причину

Специалисты отмечают, что большинство проблем с ноутбуками возникает при неправильной их эксплуатации. Например, некоторые владельцы таких устройств практически никогда не выключают их, используя простой метод закрытия крышки. В таком положении система переходит в спящий режим, но ноутбук продолжает работу. Такие действия могут стать главной причиной нарушения работы индикатора батареи.

В первую очередь необходимо определить источник возникшей проблемы. Если ноутбук не включается, экран не функционирует и не происходит никаких видимых процессов , то, скорее всего, виновником в данном случае является неисправная батарея . В том случае, если ноутбук включается, нормально функционирует с включенной зарядкой, но выключается без нее, то причиной неисправности является блок питания.

Если при осмотре ноутбука вы заметили какие-либо повреждения – трещины на шнуре, посторонние предметы в гнездах для разъемов или проблемы с корпусом устройства, то компьютер лучше сразу отдать в центр для диагностики.

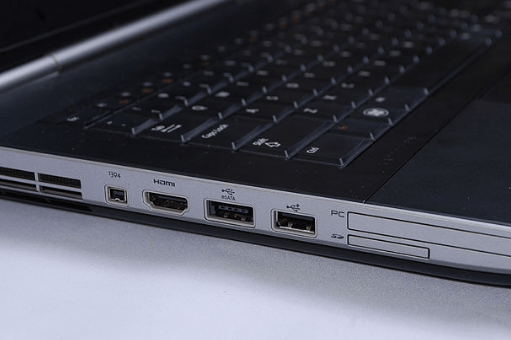

Внимательно осмотрите ноутбук. Все разъемы должны быть правильно и плотно вставлены в соответствующие гнезда. Причина неисправности может быть не только в самом ноутбуке, но и в розетке электропитания. Именно поэтому попробуйте перенести ноутбук в другую комнату и включите его от нового источника питания.

Батарея ноутбука может не заряжаться по причине неисправности самого зарядного устройства. Самый простой способ выявления данной проблемы – замена блока питания. Если с другим устройством ноутбук работает в нормальном режиме, то просто приобретите другое зарядное устройство.

Более серьезной проблемой является поломка самого ноутбука. Не обладая специальными знаниями и навыками, вы не сможете осуществить его ремонт. Устройство лучше сдать на проверку в сервисный центр или воспользоваться любым салоном, где оказывают такие услуги.

Что делать

Для выявления неисправности батареи ноутбука попробуйте сделать несколько приемов. Сначала разрядите устройство полностью. Данный способ актуален только в том случае, если батарея перестала заряжаться на 100% и ноутбук при этом работает. После такой манипуляции включите блок питания и дождитесь окончания процесса зарядки. Если индикатор батареи достиг нужного уровня, то беспокоиться вам не о чем.

Некоторые производители ставят определенные ограничения на показатели индикаторов зарядки батареи. Нормой в данном случае может считаться не только 100%.

Обратите внимание на то, что большинство неисправностей можно выявить только на основании данных специальной диагностики . Если блок питания функционирует в нормальном режиме, то причиной нарушения зарядки батареи может быть внутреннее повреждение разъема, поломка печатной платы или сгорание ее дорожек.

Планшеты и ноутбуки – потрясающе удобные мобильные устройства, но срок их службы зависит не только от материнской платы и надежности памяти, но и от той батареи, что питает устройство. Чтобы аккумулятор ноутбука не подвел вас в самый неподходящий момент, правильно заряжайте его.

В основном все современные ноутбуки оснащены литий ионной аккумуляторной батареей, при этом все портативные компьютеры оснащены системой контроля заряда/разряда аккумулятора, которая позволяет определять критический уровень мощности.

Низкий заряд батареи продлевает ее жизнь

Если вы планируете оставить ноутбук без работы на долгое время, то рекомендуется снизить заряд его батареи до 45 – 70%, так как при таком заряде батарея хранится лучше и дольше. Еще лучше снять аккумулятор вовсе, однако это невозможно сделать в моноблоках или нетбуках.

При использовании ноутбука не допускайте постоянного полного разряда батареи. Аккумулятор рекомендуется разряжать до 15- 20%, а после чего подключать к электропитанию до полной загрузки его емкости. Цикл полного разряда батареи нужно выполнять не чаще одного раза в месяц, так как современным литий ионным батареям не обязательно разряжаться полностью.

Данные батареи могут подзаряжаться без вреда при разряде до 45-75%.

Не храните разряженные аккумуляторы долго. Такое хранение может привести к потере емкости батареи. Для того чтобы сохранить АКБ в рабочем состоянии, ее необходимо зарядить в течение 12–20 часов с момента ее полной разрядки, если же батарея запасная или осталась, к примеру, от прошлого ПК, но не используется сейчас, поместите ее в специальный контейнер, который поможет сохранить правильный рабочий заряд. Эти устройства весьма дороги и найти их в магазине не просто, однако можно заказать через интернет, например, на китайском аналоге сайта е-bay.

Температура батарее вредна

Надо помнить и о том, что нагрев батареи ноутбука при зарядке крайне нежелателен, соответственно, подключение к сети должно быть в тех местах, где нет приборов отопления и прямых солнечных лучей . Также нельзя при зарядке ноутбук ставить на поверхность дивана или же на ковер. Это обуславливается тем фактом, что при заряде батарея слегка нагревается, ей требуется естественное охлаждение: для этого у ноутбука есть ножки, за счет которых образуется расстояние для вентиляции между основанием и поверхностью, на которую он устанавливается, работает и вентилятор. Ворс и волокна кофров не позволят системам работать правильно. Можно приобрести и специальные подставки с дополнительным вентилятором , такие устройства не только уберегут батарею, но и сделают работу на ПК более комфортной.

Не допускайте перегрева работающих батарей, помните, что для Для Li-Ion рабочими являются температуры от 5 до 45 градусов.

Чрезмерный нагрев батареи, а также скорые ее разряд – признаки того, что АКБ выходит из строя. В последнее время появилось очень много различных программ , с помощью которых вы можете контролировать процесс заряда/разряда аккумуляторной батареи в ноутбуке. Эти программы, в том числе и бесплатные, есть в сети интернет. Скачайте ту, которая будет сообщать вам о необходимости подключения компьютера к сети звуковым сигналом , это очень удобно, ведь следить за небольшой иконкой в углу монитора бывает затруднительно.

--
баттареть 9. баттаревать 10.

Обратите внимание

Чтобы продлить жизнь аккумулятору, разряжайте его не до 0, а до достижения 20% от общего заряда.

Полезный совет

Для увеличения времени работы аккумулятора используйте функцию «сбережение энергии».

Иногда у пользователей переносных компьютеров возникает вопрос: как зарядить аккумулятор ноутбука без ноутбука, и возможно ли это в принципе. Если вы собираетесь в дальнее путешествие или поход, где не будет возможности подключения к электросети, полезно иметь с собой несколько батарей питания. Однако встает вопрос: как потом их зарядить, чтобы не переставлять постоянно аккумуляторы в самом устройстве и не создавать дополнительную нагрузку на хрупкие крепления.

Способ автономной зарядки аккумулятора

Зарядка аккумулятора ноутбука без ноутбука всегда была проблемой: еще несколько лет назад производители предлагали отдельные зарядные устройства для ноутов, однако сейчас в продаже их найти невозможно, или они стоят очень дорого. Важно понимать: любые способы зарядки без использования ноутбука или фабричного зарядного устройства являются опасными, они могут не только полностью вывести из строя батарею, но и привести к взрывам и другим неприятным последствиям.

Тем не менее, умельцы, желающие заряжать аккумулятор ноутбука без зарядного устройства, находятся постоянно, и важно знать, как сделать этот процесс наиболее безопасным. Современные батареи состоят из нескольких последовательно или параллельно соединенных элементов питания, при избыточном заряде они перегреваются и могут взорваться. Для защиты от таких ситуаций батареи оборудуются контроллером, который предотвращает избыточный заряд.

Встроенный контроллер питания упрощает задачу: достаточно подать ток с напряжением, соответствующим блоку питания, на входную и выходную клемму, а контроллер обеспечивает равномерное распределение заряда.

Рассмотрим подробнее один из способов заряда с использованием блока питания:

• Нужно найти входные и выходные клеммы аккумулятора - по стандарту они должны быть крайними. Полярность либо уже указана, либо можно проверить ее с помощью тестера.
• Контакты блока питания совмещаются с контактами батарейки, нужно проверить тестером напряжение. Если оно опускается до напряжения батарейки, процесс заряда начался.
• Нельзя допустить перезарядки. Система оставляется с подключенным вольтметром, и нужно отследить повышение напряжения. Оно не должно превышать 8,2-8,4V, если напряжение батареи составляет 7,4 V.

Процесс заряда батареи таким способом обычно составляет около 2 часов. Если аккумулятор соответствует требованиям безопасности и снабжен контроллером, то в определенный момент напряжение дорастает до номинального уровня и останавливается. Если же оно не прекращает расти, это говорит о неисправности контроллера, и если не прекратить процесс, то он закончится взрывом и возгоранием.

Стоит ли заряжать батарею ноутбука без ноутбука?

Зарядка кустарными приспособлениями создает серьезную угрозу безопасности батареи питания и ее обладателя. Есть альтернативное решение – «народное» зарядное устройство iMax B6, позволяющее повысить напряжение во всех элементах питания или только в одном из них. Такой способ также используется при восстановлении аккумулятора после глубокой разрядки, когда штатная зарядка становится невозможной из-за контроллера.

Однако и этот метод не является полностью безопасным и не гарантирует длительной работы аккумуляторной батареи после такой зарядки. Единственный по-настоящему надежный способ – зарядка через «родной» ноутбук, соответствующий по всем параметрам. Чтобы избежать преждевременной разрядки аккумулятора, необходимо соблюдать правила использования, а при его поломке самое надежное решение – просто купить новую батарею.
