Как узнать, сколько оперативной памяти поддерживает компьютер или ноутбук. MSI FX600 – практичный, мощный и недорогой ⇡ Внешний вид и удобство использования

Динамики

Два динамика располагаются над клавиатурой (они отвечают за средние, низкие частоты и бас), а еще два – под областью для запястий (верхние частоты). Наклейке «THX TruStudioPro » указывает на качество системы, однако что же это всё-таки значит? THX – это не аудиосистема со своим собственным оборудованием, как, скажем, Dolby Surround или DTS . Это нормативная система от компании Lucasfilm Джорджа Лукаса. Изначально, она применялась к оценке кинотеатров. Саундтреки фильмов должны быть специальным образом обработаны, чтобы они хорошо звучали в кинотеатре. Какая технология используется для того, чтобы производить звук для THX не имеет значения.

Со временем, THX Ltd. Стала сертифицировать не только кинотеатры, но и AV ресиверы, усилители, DVD-плееры и колонки для ПК. Так почему бы не оценивать аудиосистемы ноутбуков? Таким образом, если всё было сделано по правилам, то система из 4 динамиков от MSI была сертифицирована THX на соответствие требованиям «THX TruStudio». Согласно домашней странице THX, тестируемая система должна удовлетворять следующим требованиям: наличие виртуального канала объемного звучания; нижние частоты должны быть усилены басом; речь должна четко быть слышна на фоне музыки; система обязана хорошо справляться с внезапными перепадами громкости; частотный диапазон сжатой музыки должен быть расширен.

Столько обещаний, но каков же результат? Высокие и средние частоты при проигрывании музыки звучат хорошо и сбалансированно . При прослушивании, заметно, что высокие частоты издаются фронтальными динамиками. Сабвуфер над клавиатурой обеспечивает некоторый уровень баса , однако его недостаточно . Уровень громкости сравнительно высок, и аудиосистемы ноутбука вполне хватит для озвучивания комнаты площадью около 40 квадратных метров. Когда динамики играют бас, ощущается легкая вибрация области для запястий.

Что нам понравилось (при прослушивании музыки, закодированной в достаточно хорошем качестве), так это чистота и многообразие звука . На наш взгляд обещания MSI по соответствию стандартам THX полностью подтверждаются в этом отношении. Конечно, наш тестовый образец не сравнится по качеству звука, скажем, с Asus N71JV (17 дюймов, акустика SonicMaster) в силу отсутствия адекватного баса, который в аппарате от Asus реализован сабвуфером на днище. Также, FX600 проигрывает N71JV отсутствием выходов для систем 5.1.

Мы протестировали аудиовыход FX600 подсоединив к нему два активных внешних динамика от Yamaha (YST-M20SDP). При обычном прослушивании не было выявлено никаких искажений или электростатических шумов . Если вы любите слушать музыку в хорошем качестве – можно подключить внешнюю аудиосистему через SPDIF (он комбинирован с линейным выходом в FX600).

Привет, друзья. Как узнать, сколько максимально оперативной памяти поддерживает компьютер – ПК или ноутбук? Если вы планируете увеличить объём памяти, это первое, с чего вы должны начать работу - с выяснения точного показателя максимального объёма поддержки. Выяснить это очень легко. Нужную информацию вы можете посмотреть на официальном сайте вашей материнской платы или ноутбука. Для этого нужно просто ввести в поисковик модель вашей материнской платы или ноутбука и добавить приписку «сайт производителя» или «официальный сайт». Однако не всегда на сайте ноутбука может будет размещена информация о максимально поддерживаемом объёме оперативной памяти, может быть указан только объём её по факту, которым укомплектована модель. В таком случае можно прибегнуть к помощи известной программы AIDA64. Но давайте обо всём подробнее.

Как узнать, сколько оперативной памяти поддерживает компьютер или ноутбук

Важное замечание : друзья, пожалуйста, не забывайте, что если у вас процессор нового поколения Intel Core i3, Intel Core i5, Intel Core i7 или из новых серий AMD, то контроллер оперативной памяти у вас находится не на северном мосту , а в самом процессоре. И модули оперативной памяти управляются процессором, а не материнской платой. Поэтому максимальный объём оперативной памяти также нужно смотреть в описании вашего процессора или на его официальном сайте .

Официальные сайты материнских плат, процессоров и ноутбуков

Возьмём для примера материнскую плату ПК Asus P8Z77-V Pro с установленным процессором Intel Core i7-3770. Если перейти на официальный сайт производителя Asus, на страничку этой материнки, то мы увидим необходимую нам информацию о максимальном объёме оперативки (32 Гб).

На официальном сайте процессора видим аналогичный показатель.

Есть у нас и другое устройство - ноутбук HP Envy 17. Но на его страничке на официальном сайте не найти информации о максимальном объёме оперативной памяти. Значит, нужно обращаться к программе AIDA64.

Программа AIDA64

Программа AIDA64 является одним из самых мощных инструментов для диагностики компьютера. Она платная, но имеет пробный период 30 дней. Официальный сайт:

http://www.aida64.com/downloads

AIDA64 всё расскажет об установленной на ПК или ноутбуке оперативной памяти: объём, тип (SIMM, DIMM, DDR, DDR2, DDR3), частоту, тайминги и др.

Запускаем программу, выбираем вкладку «Системная плата».

Затем - «Чипсет».

Открываются свойства северного моста компьютера. В третьей строчке будет указан тип поддерживаемой памяти, а в четвёртой - то, что именно вам нужно - максимальный объём памяти, которую можно установить в ПК или ноутбук .

Ещё ниже будет указано, сколько оперативной памяти установлено на устройстве сейчас.

Если у вас в свойствах северного моста нет информации о максимальном объёме оперативной памяти, ищите его в другом месте: на панели слева открываете «Компьютер», потом - «DMI». Переходите на правую панель, открываете «Массивы памяти - Системная память». В блоке ниже смотрите поддержку максимального объёма оперативной памяти.

***

Если с помощью AIDA64 вы всё же не сможете выяснить, сколько оперативной памяти поддерживает ваш ноутбук, тогда напишите в техподдержку его производителя.

И ещё: друзья, если вы собираетесь самостоятельно делать апгрейд компьютера, перед покупкой дополнительной оперативной памяти уточните всё в техподдержке вашей материнской платы или ноутбука. Или заказывайте память в официальных сервисных центрах производителей устройств. И ещё: дополнительная оперативная память - не панацея от тормозов. Более чем 8 Гб её нужно устанавливать, чётко понимая зачем - в расчёте на использование какими-то программами или играми. Если вы хотите, чтобы ваш ПК или ноутбук работал быстрее в 10 раз,

В Ганновере, на всемирно известной выставке CeBIT 2010, компанией Micro-Star International была анонсирована линейка ноутбуков FX. Это принципиально новая серия, которая отличается стильным внешним обликом (прежде всего, благодаря покрытию, выполненному по собственной технологии, 3D totem seal), качественным пространственным звуком класса THX и завидной производительностью в «лице» процессора Intel Core i3 и дискретной видеокарты NVIDIA GeForce GT 325M. Также, этот лэптоп обладает современными технологиями (Turbo Drive Engine и GPU Boost), которые позволяют ускорить работу, как процессора, так и видеокарты.

Стоит отметить, что на выставке Centrum der Büro- und Informationstechnik, она же CeBIT, стало известно, что F-серия ноутбуков MSI в дальнейшем будет компоноваться звуковыми решениями Dynaudio.

Тяжело сказать, какой категории пользователей эта модель подойдет больше, но позиционируется этот ноутбук как аппарат бизнес-класса. Впрочем, судя из характеристик, лэптопу больше подходит статус универсального офисно-домашнего устройства.

MSI FX600 – это тот ноутбук, о котором вкратце рассказать очень сложно. Дабы понять, что это за «фрукт», предлагаем Вам ознакомиться с полным обзором данного устройства.

Дизайн

Первое, на что обращает внимание покупатель – это внешний вид устройства. Немаловажно, чтобы ноутбук выглядел, по меньшей мере, привлекательно. Дизайнеры MSI знают об этом, поэтому устройство получилось стильным и соблазнительным.

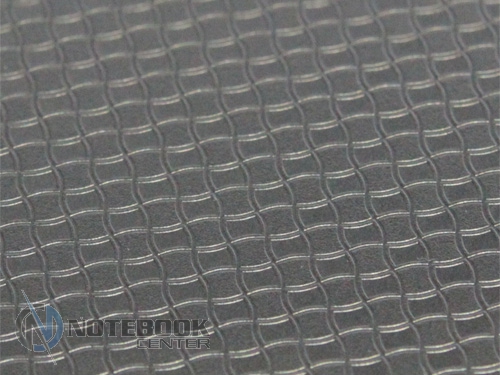

FX600 имеет покрытие 3D totem seal цвета «jet black», выполненное по собственной технологии MSI. Оно защищает корпус от царапин, загрязнений и износа. На такой поверхности не будут оставаться отпечатки пальцев, ноутбук долгое время будет радовать своей первозданной чистотой. Рельефная матовая текстура довольно приятна на ощупь.

По периметру корпуса, по граням лэптопа растянулась полоска из серебристого пластика, придающая модели элегантный вид. Она гармонично вписывается в общий облик устройства. В оформлении интерьера ноутбука можно встретить глянец. Панель с динамиками и дополнительными кнопками, а также рамка вокруг дисплея выполнены из черного зеркально пластика. Естественно, на такой непрактичной поверхности следы от эксплуатации будут появляться с завидной частотой.

Что касается качества сборки, то здесь серьезных претензий предъявить не к чему. Даже заглушка под кардридер выполнена из прочного пластика. Чуть ли не единственное место, где дизайнеры не доработали – это крышка ноутбука. Она под давлением рук заметно прогибается. В остальном, все четко, слажено и монолитно. Рабочая, она же подладонная, область деформироваться не будет. Это же можно сказать и о днище ноутбука. Оно выполнено из шершавого пластика, благодаря чему сцепление с любым типом поверхности будет просто замечательное. Пять прорезиненных ножек не позволят скользить ноутбуку по столу.

В жесткости конструкции сомневаться не приходится, а вот к петлям дисплея вопросы есть. Их тяжело назвать жесткими. При транспортировке ноутбука в открытом состоянии, крышка заметно вибрирует и трясется. То же самое наблюдается, если изменять угол наклона дисплея.

Дисплей и звук

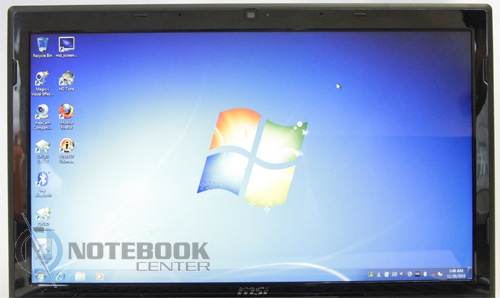

Что касается дисплея, то он, если можно так сказать, стандартный. MSI FX600 оснащен матрицей с диагональю 15.6 дюймов и разрешающей способностью 1366х768 пикселей. Экран производства Samsung модели 156AT02-A04 имеет размеры 344.232 x 193.536 мм. Благодаря кинематографическому соотношению сторон 16:9 высококачественное видео (HD-контент) будет проигрываться без черных полос сверху и снизу экрана. В паспортных данных этой матрицы указаны значения максимальной яркости (220 кд/м2) и время отклика, которое составляет 8 мс. Заявленные характеристики экрана также говорят о том, что похвастаться большими углами обзора ноутбук не сможет: по вертикали они составляют 15/30 градусов, по горизонтали – 40/40 градусов.

Если не брать во внимание сухие цифры, изображение можно описать следующим образом: картинка сочная и насыщенная, реалистичность и глубина цвета порадовала. Светодиодная подсветка придает яркости и без того светлому экрану. В глаза бросилась слабая контрастность – черный цвет кажется каким-то темно-серым. Впрочем, огромным недостатком это назвать тяжело… Скорее, это недоработка компании Samsung – производителя матрицы.

Вокруг экрана, как уже отмечалось, виднеется рамка из глянцевого пластика. Шесть резиновых прокладок предотвращают соприкосновение матрицы и рабочей области ноутбука. Кстати, никаких защелок, которые бы фиксировали крышку в закрытом состоянии – нет. Эта ноша легла на «плечи» шарниров.

Несколько слов стоит сказать об акустике лэптопа. Как правило, ноутбуки не отличаются качественным звуком, чего нельзя сказать о MSI FX600. Четыре колонки (две над клавиатурой, и еще две – в передней грани) воспроизводят насыщенный звук на уровне обычных внешних колонок. Модуль THX TruStudio Pro существенно улучшает четкость и глубину звучания. Басов, конечно, не хватает, но далеко не каждый ноутбук похвастается даже такой акустикой.

Ноутбук MSI FX600 использует для оптимизации графики собственную технологию MSI Cinema Pro. При нажатии клавиши Cinema Pro, мгновенно запускается режим «фильм», что повышает разрешение, увеличивает богатство цветов и создает самые лучшие впечатления от просмотра.

Клавиатура и тачпад

Сразу хочется провести аналогию: клавиатура FX600 идентична той, которая была установлена в MSI CX620 MX. Она сделана в фирменном стиле ноутбуков Sony VAIO. Такую клавиатуру принято звать «островной» (Chiclet-клавиатура). Плоские шершавые кнопки расположились на глянцевом поддоне, который, несомненно, будет собирать на своей поверхности отпечатки пальцев и пыль. При нажатии, блок клавиш прилично деформируется и прогибается – явный недостаток устройства ввода. Дребезжащий звук несколько мешает при работе. Однако есть и приятные моменты – предусмотрен цифровой блок и панель с дополнительными кнопками. Над клавиатурой пользователь обнаружит шесть кнопок, с помощью которых можно регулировать громкость, активировать Wi-Fi, запустить какую-либо программу, активировать режим Cinema Pro, и просто включить/выключить ноутбук.

Расположение кнопок стандартное, к раскладке привыкать не придется. Экземпляр, который попал к нам на тестирование, не имел маркировки русского алфавита. Однако, вероятнее всего, и русские буквы будут иметь тот же цвет, что и латинские – белый.

Под клавишей пробела спряталась небольшая кнопка, которая отвечает за включение/выключение тачпада. Сразу под ней – сам TouchPad от компании Elan. Его нельзя назвать тривиальным. Он немного углублен и снабжен точечным рифлением. Размеры сенсорной панели составляют 70х40 мм – это немного, но вполне достаточно для комфортной работы. Позиционируется курсор легко и непринужденно. Поддержка технологии мультитач – это явный плюс для тачпада. Пальцами одной руки можно выполнять вращение изображений, масштабирование и пролистывание страниц. Полос горизонтальной и вертикальной прокрутки нет.

Немного нечетко срабатывают «мышиные» кнопки (а точнее, сдвоенная кнопка-качелька). Впрочем, это особенность тестового образца. Сенсорную площадку и клавишу разделяет хромированная вставка. ПКМ и ЛКМ придется разграничивать визуально.

Под сдвоенной клавишей сенсорной площадки разместились иконки семи индикаторов, которые сигнализируют о загрузке жесткого диска, активности Bluetooth и Wi-Fi, заряде батареи, включенном Caps Lock и Num Lock, а так же о питании (активности) ноутбука.

Процессор и производительность

Начинка ноутбука – это самое интересное. Что примечательно, FX600 можно без лишней лести назвать довольно мощным аппаратом. Лэптоп оснащен двухъядерным процессором Intel Core i3-330M , каждое ядро которого работает с тактовой частотой 2.13 ГГц. 3 Мбайт общего кэша L3 и поддерживают память DDR3-1066. Построен этот CPU по 32-нм технологическому процессу. В один корпус с процессором интегрировано видеоядро, изготовленное по 45 нм техпроцессу. В данном ЦПУ реализованы технологии Hyper-Threading, Intel Virtualization, Execute Disable Bit и EIST (Enhanced Intel Speed Step Technology). Благодаря гиперпоточности (HT) Intel Core i3-330M может использовать до четырех потоков одновременно.

В ноутбуке FX600 используется собственная технология MSI Turbo Drive Engine для мгновенного повышения производительности одним нажатием на клавишу P1, расположенную над клавиатурой.

Также предусмотрено 2 Гб оперативной памяти DDR3-1066. Для работы этого достаточно, но если Вам не будет хватать ОЗУ, в свободный слот можно добавить еще один модуль оперативной памяти.

MSI FX600 оснащен жестким диском Hitachi HTS545025B9A на 250 Гб. Скорость вращения шпинделя составляет 5400 об/мин, объем буферной памяти – 8 Мб, среднее время доступа (чтение) – 12 мс.

Графические возможности представлены дискретным видеоадаптером NVIDIA GeForce GT 325M (1024 Мб памяти DDR3). Ядро видеокарты работает на частоте 450 МГц, память – на 700 МГц. Адаптер поддерживает DirectX 10.1. Однако это не все. FX600 позволяет работать не с одной, а с двумя видеокартами: встроенной графикой Intel HD и выделенной NVIDIA GeForce GT 325M. Реализованная в ноутбуке технология NVIDIA Optimus позволяет переключаться между энергоэффективной встроенной графикой и дискретной видеокартой NVIDIA программным путем, и даже без вмешательства пользователя. Работа со встроенной графикой может значительно увеличить время автономной работы при малой нагрузке.

В пакете 3DMark 2006 ноутбук от MSI набрал 6399 баллов (SM2.0 Score – 2602, HDR/SM3.0 Score – 2679, CPU Score – 2180).

Утилита Cinebench R11.5 (тест на производительность при создании 3D сцен) показала результат 1.75 pts (CPU) и 11.73 fps (OpenGL).

Жесткий диск проверялся с помощью пакета HD Tune 2.55. Hard Disc Utility: минимальная скорость передачи данных – 20.6 Мб/c, максимальная скорость передачи данных – 83.8 Мб/с, средняя скорость передачи данных – 61.4 Мб/с, время доступа – 19.7 мс, скорость съемки – 110.3 Мб/с.

Утилита CPUID Hardware Monitor Pro продемонстрировала температуру нагрева CPU и HDD. Для процессора были получены следующие значения: 54 градуса (min) и 85 градусов по Цельсию (max). Жесткий диск практически не греется – 40 и 41 градусов (минимальная и максимальная температуры соответственно).

Прикладные программы CPU-Z и GPU-Z указывают на технические характеристики центрального процессора, материнской платы, оперативной памяти и видеокарты.

Операционная система тоже имеет свое «мнение» по поводу производительности ноутбука. Протестировав лэптоп, Windows 7 выдала следующие результаты: процессор набрал 6.2 балла, оперативная память – 5.5, графика для игр – 6.1, жесткий диск – 5.9, встроенная графика – 3.9 балла. Общий индекс производительности определяется наихудшим результатом. «Самым слабым звеном» оказалась встроенная графика.

Стоит оговориться что, технология NVIDIA Optimus не только продлевает время работы от батареи, но и обеспечивает отличную графическую производительность, когда Вам это необходимо. Благодаря этой особенности в играх и ресурсоемких графических приложениях ноутбук ведет себя уверенно и достойно: вместо встроенной графической карты функционирует выделенная NVIDIA GeForce GT 325M.

Порты и интерфейсы

Ноутбук обладает вполне ожидаемым набором портов: все, что нужно для комфортной работы мы обнаружили на трех гранях мобильного устройства. Спереди расположился кардридер, рассчитанный на карты памяти XD, SD, MMC и Memory Stick.

Левый торец содержит два аудиоразъема (микрофонный вход, выход на наушники и внешнюю акустику), два порта USB 2.0, дальше следует интерфейс HDMI. Ближе к задней грани расположилась вентиляционная решетка, гнездо для подключения источника питания и отверстие Kensington Lock.

Справа разместился оптический привод DVD Multi, еще один порт USB (совмещенный с eSATA), видеовыход VGA и разъем RJ-45 (для подключения к локальной сети).

Задняя грань от портов свободна – особенности конструкции корпуса не позволили разместить сзади ни одного разъема. В рамку, которая окружает дисплей, спрятана веб-камера с разрешением 2 мегапикселя.

Беспроводные сети станут доступны после активации адаптеров Intel Wi-Fi Link 1000 BGN и Motorola Bluetooth (версия 3.0.0.217). Включаются беспроводные интерфейсы нажатием специальных клавиш, расположенных над основным блоком клавиш.

Батарея

Батарею в тестируемом ноутбуке обнаружить не тяжело – достаточно просто перевернуть ноутбук. В отличие от матового днища, аккумулятор выполнен из глянцевого пластика. Это немного странно, ведь смотрится батарея как-то чужеродно. Скорее всего, это просто недостаток тестового образца. Доставать ее легко – достаточно просто нажать на защелку.

В MSI FX600 установлен литий-ионный аккумулятор емкостью 4400 мАч (49 Втч).

На длительность автономной работы ноутбук был протестирован с помощью пакета Battery Eater Pro v.2.70. В режиме «Read» (яркость дисплея 100%, чтение текстовых файлов) ноутбук продержался 2 часа 56 минут. В режиме «Classic» (равномерная максимальная нагрузка на систему) больше 1 часа 4 минут проработать FX600 не смог. Чтобы полностью зарядить батарею нам потребовалось 2 часа 40 минут. Учитывая небольшую емкость батареи и высокую производительность, такие показатели выглядят вполне адекватно.

Стоит отметить умеренный температурный нагрев мобильного устройства. Система охлаждения работает качественно и достаточно тихо. Модель запросто можно держать на коленях – дискомфорт от высоких температур пользователь испытывать не будет.

Виджет от SocialMart

Заключение

MSI FX600 априори заинтересовал стильным внешним видом и своей высокой заявленной производительностью. Ноутбук для офисно-домашнего использования – именно так мы изначально определили его статус. Как оказалось, мы не ошиблись.

Хочется выделить отличное качество звука класса THX, «двуликую» графическую систему (Intel GMA HD + NVIDIA GeForce GT 325M) и технологию Turbo Drive Engine, повышающую производительность ноутбука.

К недостаткам можно отнести неосновательно проработанные устройства ввода информации (клавиатура деформируется, кнопка тачпада сильно жесткая). Однако, как нас заверили представители MSI, это недоработки сугубо тестовой модели. В остальном FX600 проявил себя как крепкий середнячок.

Если Вы ищете ноутбук для работы в стенах офиса или дома, то MSI FX600 – то, что Вам нужно.

Благодарим украинское представительство MSI за любезно предоставленный для тестирования ноутбук.

Многих заинтересовало, какая же будет розничная стоимость этого ноутбука, ведь начинка у него весьма неплохая, а цена теоретически должна быть не слишком высокой. Нам выпала отличная возможность сравнить соотношение цены и качества MSI FX600. На тестирование был предоставлен инженерный образец в наиболее скромной из возможных модификаций: Intel Core i3-330M, жёсткий диск на 250 Гбайт, 2 Гбайт ОЗУ и дисплей с HD-разрешением. Видеоадаптер у всех модификаций одинаковый - NVIDIA GeForce GT 325M с 1 Гбайт собственной памяти и возможностью автоматического переключения на интегрированное в процессор видеоядро. Рекомендованная стоимость коммерческих образцов со схожей начинкой по заявлению сотрудников представительства MSI должна составить всего $750-$800, а это мощнейший удар по позициям всех производителей в этом сегменте.

⇡ Технические характеристики, заявленные производителем

MSI FX600
ОС	Windows 7 Home Premium
Процессор	Intel Core i3-330M, 2,13 ГГц
Кеш L2	256 Кбайт на ядро
Кеш L3	3 Мбайт
Чипсет	Северный мост: Intel Ironlake-M IMC Южный мост:Intel Ibex Peak-M HM55
Видео	NVIDIA GeForce GT 325M, 1 Гбайт/Intel GMA
Звук	Realtek ALC269
Тип матрицы	15,6” 1366x768 точек Samsung 156AT02
ОЗУ	2 Гбайт DDR-3 Samsung M471B5673EH1-CF8
Жёсткий диск	250 Гбайт Hitach HTS545025B9A300 SATA-II, буфер - 8 Мбайт, 5400 об./мин.
Оптический привод	LG DVD-RAM GT32N
Интерфейсы	3 х USB 2.0 1 x eSATA/ USB 2.0 1 x HDMI 1 x D-Sub (VGA) 1 x гнездо установки карт памяти 1 х RJ-452 x mini-jack 3,5 мм
Беспроводные интерфейсы	Intel WiFi Link 1000 BG
Сетевой адаптер	Realtek RTL8168D/8111D Gigabit Ethernet Adapter
Дополнительно	Web камера 1280x720 точек (30 кадров/с)
Батарея	Литиево-ионный аккумулятор ёмкостью 49 Вт*ч
Габариты, мм	383x249,2x32,5/38
Масса, кг
Нет данных

Информация о процессоре

Информация о видеоподсистеме

Тестирование кеша и памяти

⇡ Комплект поставки

На тестирование был предоставлен инженерный образец, поэтому его комплект поставки включал фактически лишь зарядное устройство.

⇡ Внешний вид и удобство использования

Вид общий

Все ноутбуки современной линейки F схожи, и различия между ними заключаются лишь в мелких деталях, но все они симпатичны, а главное, весьма практичны, ведь крышка дисплея не глянцевая. Фирменное покрытие 3D totem seal coating на поверхности крышки дисплея и рабочей области напоминает кожу с прессованным узором. На ощупь схожести с кожей нет вовсе, но пластик качественный, поэтому царапину на нём оставить довольно сложно. А вот отпечатки, как ни странно, немного заметны, но зато вытираются одним движением. Днище изготовлено из толстого пластика с шероховатой поверхностью, причём шероховатость такова, что с лёгкостью подхватывает мелкие ворсинки и пыль. У предоставленного с ноутбуком аккумулятора поверхность корпуса глянцевая, поэтому при активной работе с ноутбуком она может покрыться мелкими потёртостями.

Вид общий

Панель островной клавиатуры и накладка вокруг матрицы дисплея также глянцевые. По периметру корпуса установлена серебристая накладка, которая освежает дизайн и визуально уменьшает и без того небольшую толщину корпуса. Качество сборки хорошее, а жёсткость корпуса достаточно высока, поэтому при попытках скручивания корпус поддаётся лишь немного, но при этом заметны потрескивания в районе крепления аккумулятора и соединительных петель.

Вид спереди

Спереди находится слот установки карт памяти, пара динамиков и целых семь индикаторов активности и состояния, пояснительные пиктограммы к которым расположены перед сенсорной панелью, поэтому доступны только при открытой крышке.

Вид сзади

Сзади заметны только соединительные петли и стенка аккумулятора.

Вид слева

Левая сторона наиболее загруженная, но тем не менее свободного места тут предостаточно. Итак, тут находится разъём установки замка безопасности, гнездо подключения внешнего источника питания, вентиляционная решётка, HDMI-порт, два USB-порта, а также пара стандартных 3,5-мм аудиоразъёмов.

Вид справа

Справа находится привод оптических дисков, комбинированный разъём eSATA/USB, порт D-Sub (VGA), а также Ethernet-порт RJ-45.

Вид снизу

Днище ноутбука плоское, а вентиляционных отверстий довольно много, что способствует быстрому отводу тепла. Корпус опирается на пару тонких пластиковых ножек и еще пять резиновых. Резиновые ножки хоть и велики в основании, но общая площадь их контакта с установочной поверхностью получается сравнительно небольшой, поэтому ноутбук легко скользит практически на любой столешнице. На днище расположен большой отсек, в котором находится жёсткий диск, модули памяти, карты расширений, а также процессор, который зачастую скрыт от пользователя гарантийными пломбами.

Клавиатура

Из-за применения утопленных в корпус петель угол раскрытия крышки ограничен 135 градусами, что не всегда удобно. Клавиатура островного типа окружена панелью с глянцевой поверхностью, поэтому на ней легко оставить отпечатки. Левая часть основания клавиатуры закреплена не слишком хорошо - заметен небольшой люфт, что можно списать на огрехи сборки инженерного образца, а вот немного прогибающееся при давлении на клавиши основание клавиатуры, скорее всего, станет чертой и коммерческих образцов тоже. Клавиатурный блок стандартный с дополнительным цифровым блоком. Уменьшенных литерных клавиш нет, а многострадальная [ё], наоборот, растянута по ширине с 15 до 18,5 мм. Клавиши стрелки сжаты лишь немного - до 14 мм, что визуально практически незаметно. Ход клавиш средней жёсткости, с небольшим натягом вначале, момент срабатывания хорошо заметен, а шум работы, напротив, едва слышен. В общем, если бы не слегка прогибающееся основание, то клавиатура заслужила бы только похвалы.

Сенсорная панель и индикаторы состояния

Чуть ниже основного клавиатурного блока находится сенсорная панель размером 75х43 мм. Ее поверхность усеяна небольшими полусферическими выпуклостями, которые при оценке на ощупь существенно отличаются от фактуры панели рабочей области, кроме того, сенсорная панель немного утоплена, поэтому нащупать её легко даже в полной темноте. Клавиши манипулятора представляют собой единую деталь. Ход клавиш средний, но довольно жёсткий, момент срабатывания хорошо чувствуется, а шум щелчка практически незаметен.

Над клавиатурой установлен блок клавиш управления громкостью, вызова мультимедиа-проигрывателя и включения беспроводного интерфейса, а также программируемая клавиша (по умолчанию - режим Turbo) и клавиша питания. Тут же находится и вторая пара динамиков.

Web камера

На верхней кромке дисплея установлена веб-камера и пара микрофонов.

Разгоняя компьютер, мы больше внимания уделяем таким компонентам как процессор и видеокарта, а память, как не менее важную составляющую, иногда обходим стороной. А ведь именно тонкая настройка подсистемы памяти может дополнительно увеличить скорость рендеринга сцены в трехмерных редакторах, уменьшить время на компрессию домашнего видеоархива или прибавить пару кадров за секунду в любимой игре. Но даже если вы не занимаетесь оверклокингом, дополнительная производительность никогда не помешает, тем более что при правильном подходе риск минимален.

Уже прошли те времена, когда доступ к настройкам подсистемы памяти в BIOS Setup был закрыт от лишних глаз. Сейчас их столько, что даже подготовленный пользователь может растеряться при таком разнообразии, не говоря уже о простом "юзере". Мы постараемся максимально разъяснить действия, необходимые для повышения производительности системы посредством простейших настроек основных таймингов и, при необходимости, некоторых других параметров. В данном материале мы рассмотрим платформу Intel с памятью DDR2 на базе чипсета от той же компании, и основной целью будет показать не то, насколько поднимется быстродействие, а то, как именно его необходимо поднять. Что касается альтернативных решений, то для памяти стандарта DDR2 наши рекомендации практически полностью применимы, а для обычной DDR (меньшие частота и задержки, и большее напряжение) есть некоторые оговорки, но в целом принципы настройки те же.

Как известно, чем меньше задержки, тем меньше латентность памяти и, соответственно, выше скорость работы. Но не стоит сразу же и необдуманно уменьшать параметры памяти в BIOS, так как это может привести к совершенно обратным результатам, и вам придется либо возвращать все настройки на место, либо воспользоваться Clear CMOS. Все необходимо проводить постепенно - изменяя каждый параметр, перезагружать компьютер и тестировать скорость и стабильность системы, и так каждый раз, пока не будут достигнуты стабильные и производительные показатели.

На данный момент времени самым актуальным типом памяти является DDR2-800, но он появился недавно и пока только набирает обороты. Следующий тип (вернее, предыдущий), DDR2-667, является одним из самых распространенных, а DDR2-533 уже начинает сходить со сцены, хотя и присутствует на рынке в должном количестве. Память DDR2-400 нет смысла рассматривать, так как она практически уже исчезла из обихода. Модули памяти каждого типа имеют определенный набор таймингов, а для большей совместимости с имеющимся разнообразием оборудования они немного завышены. Так, в SPD модулей DDR2-533 производители обычно указывают временные задержки 4-4-4-12 (CL-RCD-RP-RAS), в DDR2-667 - 5-5-5-15 и в DDR2-800 - 5-5-5-18, при стандартном напряжении питания 1,8-1,85 В. Но ничто не мешает их снизить для увеличения производительности системы, а при условии поднятия напряжения всего до 2-2,1 В (что для памяти будет в пределах нормы, но охлаждение все же не помешает) вполне возможно установить еще более агрессивные задержки.

В качестве тестовой платформы для наших экспериментов мы выбрали следующую конфигурацию:

Материнская плата: ASUS P5B-E (Intel P965, BIOS 1202)
Процессор: Intel Core 2 Extreme X6800 (2,93 ГГц, 4 Мб кэш, FSB1066, LGA775)
Система охлаждения: Thermaltake Big Typhoon
Видеокарта: ASUS EN7800GT Dual (2хGeForce 7800GT, но использовалось только "половина" видеокарты)
HDD: Samsung HD120IJ (120 Гб, 7200 об/мин, SATAII)
Привод: Samsung TS-H552 (DVD+/-RW)
Блок питания: Zalman ZM600-HP

В качестве оперативной памяти использовалось два модуля DDR2-800 объемом 1 Гб производства Hynix (1GB 2Rx8 PC2-6400U-555-12), благодаря чему появилась возможность расширить количество тестов с различными режимами работы памяти и комбинациями таймингов.

Приведем перечень необходимого ПО, позволяющего проверить стабильность системы и зафиксировать результаты настроек памяти. Для проверки стабильной работы памяти можно использовать такие тестовые программы как Testmem, Testmem+, S&M, Prime95 , в качестве утилиты настройки таймингов "на лету" в среде Windows применяется MemSet (для платформ Intel и AMD) и A64Info (только для AMD) . Выяснение оправданности экспериментов над памятью можно осуществить архиватором WinRAR 3.70b (имеется встроенный бенчмарк), программой SuperPI , рассчитывающая значение числа Пи, тестовым пакетом Everest (также есть встроенный бенчмарк), SiSoft Sandra и т.д.

Основные же настройки осуществляются в BIOS Setup. Для этого необходимо во время старта системы нажать клавишу Del, F2 или другую, в зависимости от производителя платы. Далее ищем пункт меню, отвечающий за настройки памяти: тайминги и режим работы. В нашем случае искомые настройки находились в Advanced/Chipset Setting/North Bridge Configuration (тайминги) и Advanced/Configure System Frequency (режим работы или, проще говоря, частота памяти). В BIOS"е других плат настройки памяти могут находиться в "Advanced Chipset Features" (Biostar), "Advanced/Memory Configuration" (Intel), "Soft Menu + Advanced Chipset Features" (abit), "Advanced Chipset Features/DRAM Configuration" (EPoX), "OverClocking Features/DRAM Configuration" (Sapphire), "MB Intelligent Tweaker" (Gigabyte, для активации настроек необходимо в главном окне BIOS нажать Ctrl+F1 ) и т.д. Напряжение питания обычно изменяется в пункте меню, отвечающем за оверклокинг и обозначается как "Memory Voltage", "DDR2 OverVoltage Control", "DIMM Voltage", "DRAM Voltage", "VDIMM" и т.д. Также у различных плат от одного и того же производителя настройки могут отличаться как по названию и размещению, так и по количеству, так что в каждом отдельном случае придется обратиться к инструкции.

Если нет желания поднимать рабочую частоту модулей (при условии возможностей и поддержки со стороны платы) выше ее номинальной, то можно ограничиться уменьшением задержек. Если да, то вам скорее придется прибегнуть к повышению напряжения питания, равно как и при снижении таймингов, в зависимости от самой памяти. Для изменения настроек достаточно необходимые пункты перевести из режима "Auto" в "Manual". Нас интересуют основные тайминги, которые обычно находятся вместе и называются следующим образом: CAS# Latency Time (CAS, CL, Tcl, tCL), RAS# to CAS# Delay (RCD, Trcd, tRCD), RAS# Precharge (Row Precharge Time, RP, Trp, tRP) и RAS# Activate to Precharge (RAS, Min.RAS# Active Time, Cycle Time, Tras, tRAS). Также есть еще один параметр - Command Rate (Memory Timing, 1T/2T Memory Timing, CMD-ADDR Timing Mode) принимающий значение 1T или 2T (в чипсете AMD RD600 появилось еще одно значение - 3Т) и присутствующий на платформе AMD или в чипсетах NVidia (в логике от Intel он заблокирован в значении 2T). При снижении этого параметра до единицы увеличивается быстродействие подсистемы памяти, но снижается максимально возможная ее частота. При попытке изменить основные тайминги на некоторых материнских платах могут ожидать "подводные камни" - отключив автоматическую настройку, мы тем самым сбрасываем значения подтаймингов (дополнительные тайминги, влияющие как на частоту, так и на быстродействие памяти, но не так значительно, как основные), как, например, на нашей тестовой плате. В этом случае придется воспользоваться программой MemSet (желательно последней версии) и просмотреть для каждого режима работы памяти значения подтаймингов (субтаймингов), чтобы установить аналогичные в BIOS"e.

Если названия задержек не совпадут, то тут хорошо проявляет себя "метод научного тыка". Незначительно изменяя дополнительные настройки в BIOS Setup, проверяем программой, что, где и как изменилось.

Теперь для памяти, функционирующей на частоте 533 МГц, можно попытаться вместо стандартных задержек 4-4-4-12 (или какого-либо другого варианта) установить 3-3-3-9 или даже 3-3-3-8. Если с такими настройками система не стартует, поднимаем напряжение на модулях памяти до 1,9-2,1 В. Выше не рекомендуется, даже при 2,1 В желательно использовать дополнительное охлаждение памяти (простейший вариант - направить на них поток воздуха от обычного кулера). Но сперва необходимо провести тесты при стандартных настройках, например в очень чувствительном к таймингам архиваторе WinRAR (Tools/Benchmark and hardware test). После изменения параметров проверяем снова и, если результат удовлетворяет, оставляем как есть. Если нет, как это произошло в нашем тестировании, то при помощи утилиты MemSet в среде Windows (эта операция может привести либо к зависанию системы, либо, что еще хуже, полной неработоспособности ее) или же средствами BIOS Setup поднимаем на единицу RAS# to CAS# Delay и снова тестируем. После можно попытаться уменьшить на единицу параметр RAS# Precharge, что немного увеличит быстродействие.

Тоже самое проделываем для памяти DDR2-667: вместо значений 5-5-5-15 выставляем 3-3-3-9. При проведении тестов нам пришлось также увеличить RAS# to CAS# Delay, иначе быстродействие ничем не отличалось от стандартных настроек.

Для системы, использующей DDR2-800, задержки можно уменьшить до 4-4-4-12 или даже 4-4-3-10, в зависимости от конкретных модулей. В любом случае подбор таймингов сугубо индивидуален, и дать конкретные рекомендации достаточно сложно, но приведенные примеры вполне могут помочь вам в тонкой настройке системы. И не забываем о напряжении питания.

В итоге мы провели тестирование с восемью различными вариантами и комбинациями режимов работы памяти и ее задержками, а также включили в тесты результаты оверклокерской памяти, - Team Xtreem TXDD1024M1066HC4, работавшей на эффективной частоте 800 МГц при таймингах 3-3-3-8. Итак, для режима 533 МГц вышло три комбинации с таймингами 4-4-4-12, 3-4-3-8 и 3-4-2-8, для 667 МГц всего две - 5-5-5-15 и 3-4-3-9, а для режима 800 МГц, как и в первом случае, три - 5-5-5-18, 4-4-4-12 и 4-4-3-10. В качестве тестовых пакетов использовались: подтест памяти из синтетического пакета PCMark05, архиватор WinRAR 3.70b, программа расчета числа Пи - SuperPI и игра Doom 3 (разрешение 1024x768, качество графики High). Латентность памяти проверялась встроенным бенчмарком программы Everest. Все тесты проходили в среде Windows XP Professional Edition SP2. Представленные результаты на диаграммах расположены по режимам работы.

Как видите по результатам, разница в некоторых тестах незначительная, а порой даже мизерная. Это обусловлено тем, что системная шина процессора Core 2 Duo, равная 1066 МГц, имеет теоретическую пропускную способность 8,5 Гб/с, что соответствует пропускной способности двухканальной памяти DDR2-533. При использовании более скоростной памяти ограничивающим фактором быстродействия системы становится шина FSB. Уменьшение задержек ведет к росту быстродействия, но не так заметно, как повышение частоты памяти. При использовании в качестве тестового стенда платформы AMD можно было бы наблюдать совсем другую картину, что мы по возможности и сделаем в следующий раз, а пока вернемся к нашим тестам.

В синтетике рост производительности при уменьшении задержек для каждого из режимов составил 0,5% для 533 МГц, 2,3% для 667 МГц и 1% для 800 МГц. Заметен значительный рост производительности при переходе от памяти DDR2-533 к DDR2-667, а вот смена с 667 на DDR2-800 дает уже не такую прибавку скорости. Также память уровнем ниже и с низкими таймингами вплотную приближается к более высокочастотному варианту, но с номинальными настройками. И это справедливо практически для каждого теста. Для архиватора WinRAR, который достаточно чувствителен к изменению таймингов, показатель производительности немного вырос: 3,3% для DDR2-533 и 8,4% для DDR2-667/800. Расчет восьмимиллионного знака числа Пи отнесся к различным комбинациям в процентном соотношении лучше, чем PCMark05, хоть и незначительно. Игровое приложение не сильно жалует DDR2-677 с таймингами 5-5-5-15, и только снижение последних позволило обойти менее скоростную память (которой, как оказалось, все равно, какие тайминги стоят) на два кадра. Настройка памяти DDR2-800 дала прибавку еще в два кадра, а оверклокерский вариант, который имел неплохой разрыв в остальных тестах, не слишком вырвался вперед относительно менее дорогого аналога. Все же, кроме процессора и памяти, есть еще одно звено - видеоподсистема, которая вносит свои коррективы в производительность всей системы в целом. Результат латентности памяти удивил, хотя, если присмотреться к графику, становится ясно, отчего показатели именно такие, какие есть. Падая с ростом частоты и уменьшением таймингов от режима DDR2-533 4-4-4-12, латентность имеет "провал" на DDR2-667 3-4-3-9, а последний режим практически ничем кроме частоты от предыдущего не отличается. И благодаря столь низким задержкам DDR2-667 запросто обходит DDR2-800, которая имеет более высокие значения, но пропускная способность DDR2-800 позволяет в реальных приложениях все же вырваться вперед.

И в заключение хотелось бы сказать, что несмотря на небольшой процент прироста быстродействия (~0,5-8,5), который получается от уменьшения временных задержек, эффект все же присутствует. И даже при переходе с DDR2-533 на DDR2-800 мы получаем прибавку в среднем 3-4%, а в WinRAR более 20. Так что подобный "тюнинг" имеет свои плюсы и позволяет даже без серьезного разгона немного поднять производительность системы.
