Как сделать самый простой металлоискатель своими руками. Самый простой металлоискатель своими руками. Расположение деталей на плате для микросхемы в корпусе DIP

Наверное, для чего предназначено это электронное устройство, рассказывать не нужно. Все всем понятно. Эти устройства используются саперами, в аэропортах, в спецслужбах, в различных учреждениях, так или иначе связанных с безопасностью. Но это еще не все.

Металлоискатель в 90-х

Данные устройства в 90-х годах ХХ века помогали людям не умереть с голоду. В то тяжелое время часто можно было увидеть молодых людей и не только, которые ходили по улицам с металлоискателями. Прибор использовался для поиска металлов и сплавов. В частности, в городах, рядом с которыми располагались крупные производства, можно было при помощи него откопать настоящие богатства.

В основном такие парни делали металлоискатели своими руками и искали отходы металлургических заводов или самородные металлы, которые остались в недрах земли. Последние использовали при строительстве трасс. Ведь множество асфальтовых, да и грунтовых, дорог засыпали шлаком, а часто в составе его можно было найти металл и сплав железа с марганцем - ферромарганец. В конце 90-х он уже достаточно подорожал. За один день такой работы по городским и проселочным дорогам можно было заработать столько, сколько рабочий на заводе зарабатывал за неделю. Так как многие люди сидели без работы, данное занятие стало особенно популярным. Ведь этот сплав является одним из компонентов для создания на все тех же металлургических производствах сталей различных марок.

Металлоискатели сегодня

На сегодняшний день тема искательства при помощи электронных устройств развита не настолько массово. Однако эти приборы все еще популярны среди определенных групп людей. Они бродят по местам былой славы доблестных советских воинов, пытаясь откопать что-то ценное из предметов истории. Например, можно отыскать монеты времен Отечественной войны, немецкие естественно. А кое-кто умудряется выкапывать действительно ценные штуки. Просто нужно знать, где искать.

Что реально можно найти?

Если вы сами не возьмете прибор в руки и не пройдетесь по дорогам города или по памятным и историческим местам, вы вряд ли поверите в то, насколько много интересных предметов хранит земля. А для этого стоит соорудить металлоискатель своими руками.

Монеты

Часто можно выкопать именно их. Во времена Древней Руси для торговли применяли монеты арабского Востока. Затем использовали монеты византийского и татарского производства. В виде денег сейчас находят серебро в слитках.

Сегодня в Крыму (а именно там можно найти хорошо сохранившиеся предметы) можно увидеть людей с этими устройствами.

Кресты, иконы, змеевики

Крест в Древней Руси носил каждый уважающий себя христианин. Все кресты были между собой различны, в зависимости от типа и его назначения. Часто можно найти так называемые тельники.

Пряжки, пуговицы, различные предметы быта

Эта группа предметов очень многочисленна. Большинство из них использовали со времен бронзового века и применяют до сегодняшних дней. Часто предметы были из бронзы, медными или же железными.

Эхо войны

Это самая популярная группа предметов, которые ищут целенаправленно. Особенно они популярны среди коллекционеров. Энтузиасты занимаются поиском, достают, реставрируют. Что-то попадает в музеи, что-то оседает на руках.

Как сделать металлоискатель своими руками

В эпоху популярности ферромарганца и больших цен на него чумазая молодежь не чуралась покопаться в земле, чтобы заработать немного деньжат. Чаще приобретали устройства для поиска своей добычи на многочисленных рынках или у различных специалистов, которые по воле случая были уволены с радиозаводов или ателье по ремонту телевизоров. Так или иначе, металлоискатель своими руками собирали эти профессионалы из оставшихся в магазинах радиодеталей по различным схемам и технологиям. Парни частенько спорили, у кого прибор лучше и технологичней. Ведь тогда это был фактически рабочий инструмент, а не устройство для хобби, как в нынешнее время.

Самостоятельно металлоискатель своими руками также делали те, кто хоть немного разбирался в электронике. Но эти парни не интересовались выкапыванием из земли металлургического ингредиента. Но, похоже, мы отклонились от темы.

Принцип работы

Прежде чем перейти к сборке различных схем, нужно посмотреть принцип работы этих приборов.

Работа металлодетектора основывается на принципах магнитного притяжения. Прибор через одну катушку создает магнитное поле. Вторая принимает обратные сигналы. Затем, в случае находки, посылает обратный сигнал через звуковой сигнализатор. Можно сделать даже специальный металлоискатель цветных металлов своими руками.

Чем больших размеров катушка, тем большей чувствительностью будет обладать прибор. Хотя в современных устройствах, а особенно в промышленных моделях, катушка небольшая. Но есть усилители на микросхемах.

Типы

Сверхнизкочастотный искатель - это простейшее устройство. О том, как сделать металлоискатель своими руками по сверхнизкочастотной схеме, знает каждый школьник. Но это не значит, что такой искатель неэффективен. Как раз наоборот. При грамотной настройке можно добиться хороших результатов.

Импульсный искатель - это более глубинный аппарат. С его помощью можно легко найти драгоценности, монеты и другие мелочи на больших глубинах. Такие схемы популярны среди профессиональных кладоискателей.

Устройство, работающее на биениях, позволяет обнаружить в недрах земли совершенно любой предмет из металла или минерал на глубине до метра. Он рассчитан на определенные виды сплавов. Это дешевый в сборке аппарат.

Радиодетектор способен находить металлы на глубине до метра. Сделать его просто. Это подходящее устройство для новичков, но не является популярным среди копателей.

Примитивный металлоискатель на одном транзисторе

Если у вас дома еще остался длинноволновой радиоприемник в рабочем состоянии, то если даже вы слабо разбираетесь в электронике, вы сможете собрать для этого приемника приставку-металлоискатель.

Чтобы сделать металлоискатель своими руками, схема рисуется без особого труда. Принципиальная схема представляет собой самый обычный генератор LC, рассчитанный на частоты в районе 140 КГц. Катушка для прибора, которая используется в качестве колебательного контура, должна содержать 16 витков самого простого изолированного провода до 0,5 мм в диаметре. Витки необходимо уложить на фанере подходящих размеров. Фиксируют полученный контур к основанию при помощи клея. Так обычно изготавливается катушка для металлоискателя своими руками.

Необходимые детали

Резисторы и конденсаторы для этого прибора можно использовать совершенно любые. В качестве транзистора достаточно будет маломощного высокочастотного с обратной проводимостью. Это может быть популярный и легко доступный КТ315. Или же КТ3102 с любым буквенным индексом.

Чтобы собрать этот простой металлоискатель своими руками, схема собирается либо навесным монтажом, либо на предварительно подготовленной плате из гетинакса или текстолита.

Настройка простого металлоискателя

После того как деталь будет готова, нужно расположить ее рядом с нашей катушкой. Прибор должен обладать удобной ручкой. Радиоприемник нужно закрепить на ручке искателя, а затем настроить его на частоту в районе 140 кГц. Вы услышите писк либо скрип. Если приблизить катушку к предмету из металла, звук в наушниках будет менять свою тональность.

Несмотря на то что по конструкции и схеме это простейшие металлоискатели, своими руками их сделать элементарно просто, чувствительность таких аппаратов дает возможность работать на глубинах до 200 мм.

Высокочастотный искатель

Эта схема сборки немного сложней предыдущей. Но и гораздо эффективней. Отличие ее в том, что здесь две катушки.

Первая - внешний контур. В этой катушке создается непосредственно магнитное поле. Вторая - принимающий контур. Эта деталь призвана принимать, обрабатывать, усиливать сигналы, которые поступают из земли.

Делаем глубинный металлоискатель своими руками

Для начала нужно собрать так называемый командный блок. Для его создания подойдет старый компьютер, такой же старый ноутбук или радиоприемник. Затем нужно отыскать самую высокую частоту в диапазоне AM. Нужно убедиться, чтобы на частоте не было радиостанции.

Поисковая головка

Для сборки поисковой головки нужно вырезать два круга из тонкой фанеры. Один из них должен иметь диаметр около 15 см, второй нужно сделать чуть поменьше. Так делается для того, чтобы кольца можно было вставить друг в друга. Затем нужно вырезать небольшие детали из дерева, чтобы наши кольца головки расположились параллельно.

После этого следует отвести от пластин 10-15 витков эмалированного провода сечением в 0,25 мм от внешнего круга. Также нужно закрепить полученную конструкцию. Чтобы все заработало, необходимо подключить головку снизу, а детектор - сверху.

Пора включать нашу частоту. При этом будет слышен слабый тональный звук. Лучше использовать наушники.

Металлоискатель «Пират»

Собрать аппарат совсем нетрудно. В схеме устройства не содержится программируемых микросхем, просто изготовить и настроить этот металлоискатель своими руками. Подробная инструкция в этом поможет. Также эта схема не содержит дорогих или дефицитных деталей. «Пират» по своим параметрам может превосходить зарубежные, достаточно дорогие промышленные аналоги.

Параметры

Для питания понадобится от 9 до 12 В. Ток, который потребляет устройство, - до 40 мА. Чувствительность составит до 150 см при условии крупных металлических предметов.

Как делается элементная база на металлоискатель?

Схема типа «Пирата» представляет собой два узла. Это передающий контур, который состоит из импульсного генератора на КР1006ВИ1 и ключа из транзистора IRF740. Приемник изготовлен на базе микросхемы К157УД2 и транзистора ВС547.

Катушка должна иметь 190 мм в диаметре. Количество витков на проводе ПЭВ 0,5 - 25. Транзистор в схеме можно вытянуть из обычной лампочки-экономки или любого зарядного для мобильных. Правильно собранный металлоискатель «Пират» своими руками практически не нужно настраивать.

«Терминатор»

Устройство обладает неплохими возможностями. Например, монету номиналом в 5 российских рублей прибор обнаружит с 25 см. Военную немецкую каску искатель распознает с 80 см. Эти величины даны при условии катушки диаметром в 240 мм. «Терминатор» может распознавать металлы даже на предельной глубине работы.

Стоит сказать, что новички собрать металлоискатель своими руками «Терминатор» вряд ли сумеют. Прибор требует тщательной настройки. Даже опытные мастера иногда ошибаются при сборке этой схемы. Здесь главное - не спешить.

Для того чтобы собрать «Терминатор», нужен будет мультиметр, а также осцилограф и LC-метр. Они не доступны каждому человеку. Однако можно попытаться создать специальный программно-аппаратный комплекс на базе обычного домашнего персонального компьютера.

Описание

Терминатор - это однотональное устройство, которое работает от импульсных биений. Искатель отлично подходит для поиска монет. Также, если внести небольшие доработки, можно искать золото на пляжах, при этом полностью игнорируя любые другие металлы. «Терминатор» подходит и для поиска любых других предметов из любых сплавов.

В завершение

Итак, мы выяснили, как сделать металлоискатель «Пират» своими руками, также рассмотрели «Терминатор». Как видите, уделив сборке минимальное количество свободного времени и усилий, можно получить довольно интересный, а главное - работоспособный инструмент, при помощи которого можно находить древние предметы, а возможно, и дорогостоящие монеты.

Не каждый может себе позволить купить металлоискатель. А для поиска железа и вовсе не обязательно приобретать дорогостоящее устройство. Достаточно собрать его самому. И находить он тоже будет.

К слову скажу, что я видел репортаж по телевизору, как мужик, собравший металлоискатель и искавший с его помощью металлолом, в лесу обнаружил ящик с патронами времен гражданской войны.

Я и сам давно пытался собрать такой прибор и он даже заработал! Но искать с его помощью монеты не получится, так как реагирует он преимущественно на крупные металлические предметы.

И так, для сборки простого металлоискателя нам необходимо:

~ два транзистора КТ315 или аналогичные;
~ два конденсатора 1000 пф;
~ два конденсатора 10000 пф;
~ два резистора 100 кОм.

Помимо этого пригодятся: элемент питания 3,7-5 вольт, наушники, Проволока в эмаль-изоляции диаметром 0,5-0,7 мм.

Схема сборки простейшая!

Катушки можно наматывать на обычной кастрюле. После десяти витков делается петля и продолжается намотка остальных двадцати витков.

Корпус делается из любого материала, желательно герметичного. Штангу можно сваять из труб. Катушки размещаются на одной плоскости на расстоянии в 10 см.

Если при включении прибора появился в наушниках писк, то значит надо аппарат настраивать – менять расстояние между катушками. Или настроить с помощью феррита.

Таким образом, можно заработать поиском металлолома на хороший фирменный прибор. И дело доброе будет делаться – земля очищаться. Ну и металл будет повторно использоваться.

Фото в статье мои, сделаны еще в 2014 году. А первая картинка со схемой взята с открытых источников.

Как сделать несложный металлоискатель для поиска на пляже

В этой статье я расскажу, как собрать простой металлоискатель для поиска монет и драгоценностей на пляже. Он состоит из одной микросхемы - таймера NE555N, катушки и еще нескольких радиокомпонентов.

Рассчитывайте потратить на постройку этого металлоискателя до 300 рублей!

Требующиеся материалы

Для сборки металлоискателя вам потребуется:

• микросхема таймера NE555N, в корпусе DIP;
• резистор 47 кОм;
• два конденсатора 2.2 мкФ, 16 В;
• кусочек контактной макетной платы;
• батарейка на 9 вольт, переключатель, колодка для батареи;
• электромеханический звукоизлучатель;
• 100 метров медного провода диметром 0.2 миллиметра;
• немного плотного картона и клей.

Вместо электромеханического звукоизлучателя можете использовать конденсатор на 10 мкФ и любой динамик с импедансом 8 Ом, включенные последовательно.

Схема металлоискателя

Идея металлоискателя взята из книги «499 схем на таймере NE555 ». Я только добавил выключатель между батареей и микросхемой, а так же я использую электромеханический звукоизлучатель из старого электронного будильника вместо динамика.

Поисковая катушка

Cамая сложная часть металлоискателя это его катушка. Я рассчитал, что катушка диаметром 90 мм должна иметь примерно 260 витков медного лакированного провода диаметром 0.2 мм. При этом ее индуктивность как раз будет примерно 10 миллигенри.

Наматывал катушку аккуратно, виток к витку. Чтобы провода не распускались, сверху обмотал намотку белой изолентой.

Если вы хотите сделать катушку большего диаметра, чтобы увеличить дальность обнаружения цели, то в сети есть несколько онлайн калькуляторов, с помощью которых вы сможете ее рассчитать.

Монтажная плата

Я разместил все электронные компоненты на кусочке макетной платы. Соединения выполнял самым обычным проводом, который был под рукой. Сама пайка платы заняла не более 15 минут.

Размер платы примерно получился равным размеру спичечного коробка.

Корпус

Ручку металлоискателя для упрощения я решил сделать из картона. В ручку устанавливается монтажная плата, выключатель и батарейка.

Все это вырезалась из плотного картона и склеивалось клеем ПВА. После того, как клей высох, я сделал отверстия в картоне под плату и провода.

Затем, я приклеил поисковую катушку к ручке термоклеем. Последним шагом я, так же используя термоклей приклеил плату и батарейку внутрь ручки.

Заключение

Работает металлоискатель следующим образом: пока рядом с катушкой нет металлических предметов, звукоизлучатель пищит с одинаковой частотой; при поднесении металлического предмета, тон звука изменяется в сторону более высокого.

Дальность обнаружения большой монеты по воздуху по моим измерениям составила 5 – 7 сантиметров!

Простой металлодетектор малыш FM-2 улучшенный

Представляю вашему вниманию схему более улучшенного металлоискателя Малыш FM-2. Металлоискатель малыш fm2 не так уж и сложно собрать своими руками, не смотря на его значительные изменения. Это пожалуй самый простой селективный металлоискатель, который сможет собрать даже начинающий радиолюбитель.

Вы наверное слышали, а быть может и собирали, такие металлоискатели как «Малыш» и «Малыш FM-2». Но прогресс не стоит на месте и поэтому у нас есть схема более улучшенного металлоискателя Малыш FM-2. В новой версии добавлена светодиодная индикация металлов, добавлена функция оповещения о включенном питании, усилен звук оповещения, прибор стал намного стабильней в работе.

Схема улучшенного металлоискателя Малыш FM-2

Технические характеристики и особенности:

• Напряжение питания - 9 Вольт
• Глубина обнаружения металлов около 15 см.
• Селекция металлов - черный, цветной
• Светодиодная индикация металлов - черный, цветной
• Индикатор включенного питания

Итак, данная печатная плата металлоискателя Малыш FM-2 рассчитана на использования DIP компонентов, что бы было удобно всем, так как многие начинающие радиолюбители еще не сталкивались с SMD компонентами.

Конденсаторы С5-22нФ и С1-100нФ обязательно должны быть плёночными

Стабилизатор напряжения AMS1117 -3.3v

Вот так выглядит готовая плата металлоискателя «Малыш FM-2»

Вид со стороны дорожек

После сборки платы, приступаем к изготовлению катушки.

Стандартная катушка содержит 150 витков, диаметр провода 0,3, и намотанная на оправе 150 мм. Но я решил немного уменьшить диаметр до 10-11 см для того, что бы металлоискатель лучше видел мелкие предметы, глубина обнаружения при этом уменьшается но чувствительность увеличивается. У меня не было провода 0.3, и поэтому намотал 0,4 на оправе 10 см, 130 витков.

Итак, после того как катушка намотана, необходимо её очень плотно стянуть скотчем.

Теперь обязательно нужно экранировать катушку, для того что бы металлоискатель не реагировал на помехи и не было ложных срабатываний. Берем пищевую фольгу и плотно обматываем катушку. Обратите внимание, концы фольги не должны соприкасаться друг с другом!

Затем берём провод, зачищаем конец и приматываем к одному краю экрана катушки, затем стягиваем её и снова плотно обматываем скотчем.

Подключаем катушку к плате. Провод от экрана, нужно припаять к минусу платы.

Теперь осталось прошить микроконтроллер и на этом все, можно пользоваться)

Если вы все сделаете правильно, то прибор должен заработать без проблем, при первом включении. Внимательно проверяйте номиналы деталей и не забудьте, что конденсаторы С2-22нФ и С6-100нФ обязательно должны быть плёночными, НЕ керамические!

При включении, прибор должен издать характерный звук, похожий на «пик-фьють», это означает, что прибор включился и работает правильно.

ВАЖНО! «По схеме 8 сопротивлений, а на фото 9»- 9-й резистор (100 Ом) это я сам поставил дополнительно на второй светодиод, хотя его можно и не ставить! Диод 1N4007 тоже можно не ставить, как я и сделал!

Печатная плата, прошивка, а так же список деталей, которые можно очень дёшево купить на AliExpress с бесплатной доставкой, находится ниже под видео!

Видео работы металлоискателя малыш FM-2 v2

Хороший металлоискатель своими руками

Дело было уже несколько лет назад. Хотелось чем-то занять руки, да и скоротать вечера, приближая кладоискательский сезон. Решено было собрать металлоискатель. Для сборки выбрал схему металлоискателя “Пират”. Так как она не сложная, но и аппарат сам довольно интересный. Сборка была начата с поисков деталей. Пришлось даже ездить в мастерскую за некоторыми резисторами. Когда все было найдено, необходимо было приготовить печатную плату, а именно вытравить ее методом ЛУТа. Далее дело было за малым: впаять все детали. Ну и проверить готовую плату. С первого раза она не включилась. Оказалась неисправной микросхема К157УД2. Поменяв ее, схема заработала!
Теперь можно заняться корпусом. В его качестве был взят корпус от Кощей 5И, изготовлена новая передняя панель. Дело за катушкой. Для катушки лобзиком был вырезан каркас и по боковой грани выточен паз, где была намотана обмотка катушки, припаян кабель с разъемом. Штанга же была изготовлена из пластиковых труб и фитингов. Подлокотник вырезан из канализационной трубы. Получилось все довольно таки культурно. Прибор получился легким, но недостаточно жестким.
В итоге получился рабочий качественный прибор. Единственный его минус – это отсутствие дискриминации металлов. Поэтому, для поиска монет он, можно сказать, не пригоден. Ведь и гвозди, и монеты звенят одинаково.
Но с его помощью можно успешно копать металлолом и сдавать его в пункты приема, тем самым зарабатывать деньги! Есть видео с тестом данного аппарата. Снято оно было мной весной 2015 года.

Металлоискатели или металлодетекторы – это разнообразное семейство измерительных приборов, действие которых основано на отличиях в электромагнитном излучении предметов.

Использование металлоискателя

Профессиональные высокочувствительные металлодетекторы используются в повседневной работе различных пунктов досмотра, с их помощью ведутся поисковые и дознавательные действия полицейских и спасательных служб.

Огромная армия любителей-кладоискателей по всему миру практикует долгие и неспешные походы с металлоискателями. Иногда такое развлечение приносит доход и даже известность.

В наше время уже налажена индустрия детекторных (распознающих) приборов на все случаи жизни, отличающихся не только по принципам работы, но и широким диапазоном цен и технических характеристик.

Простые магнитные детекторы

Принцип работы простейшего металлоискателя основан на электромагнитной индукции – в приборе находится электромагнитная катушка, которая за счет колебаний и искажений своего поля фиксирует находящиеся поблизости электропроводящие и железо-магнитные материалы, создавая при этом звуковой или визуальный сигнал.

Первый опыт сборки металлоискателя в домашних условиях может стать началом серьезного увлечения: новые конструкторские решения и даже изобретения в этой сфере прикладной радиоэлектроники не исключены даже на любительском уровне.

На схеме показано строение простейшего низкочастотного магнитного детектора.

В производстве металлодетекторов используются сотни различных разработок. Для того чтобы претворить в жизнь одну из них самостоятельно, нужно будет изготовить печатную плату своими руками, закупить необходимые катушки, транзисторы, резисторы, конденсаторы и т.п., и осуществить сборку прибора.

Металлоискатель из подручных средств

Другой вариант – сборка металлоискателя из подручных средств, больше подходит гуманитариям и начинающим технарям со страстью к поиску кладов и затерянных артефактов.

Во время работы такого самодельного прибора электромагнитные волны излучаемые калькулятором ловятся на АМ-диапазоне приемника.

Индикатором нахождения объекта в этом устройстве служит поворот электромагнитного поля при переизлучении, который изменяет параметры звукового сигнала. Фото такого металлоискателя, сделанного своими руками, можно найти на просторах сети и в конце нашего материала.

Для применения такого сборного варианта нужна не подробная схема или инструкция по сборке, а соблюдение определенных требований предъявляемых к двум основным составным частям самодельного детектора, а именно — исправно работающим калькулятору и радиоприемнику.

Оба устройства должны быть из разряда самых дешевых, в приемнике должен быть АМ-диапазон и магнитная антенна, а калькулятор должен при работе излучать импульсные радиопомехи.

Для работы над моделью понадобиться также подходящая по размеру пластмассовая коробка с открывающейся крышкой, наподобие книжки, которая станет корпусом искателя.

Для этих целей идеально подойдет старая коробка от СD дисков. Для крепления деталей понадобится двухсторонний скотч.

Сборка металлоискателя

• Закрепление приборов внутри корпуса: на тыльную сторону приборов крепится полоска скотча, затем калькулятор размещается в основании коробки, приемник на внутренней стороне крышки.
• Настройка приемника: нужно включить приемник на максимальном звуке и выбрать верхнюю позицию АМ-диапазона, свободную от вещания радиостанций и помех.
• Подстраивание калькулятора: на включение калькулятора приемник должен отреагировать резким шумом гулом или хрипом, если этого нет, нужно скорректировать диапазон.
• Фиксация положения: начинаем плавно закрывать коробку до того положения пока звук не пропадет или не станет более однородным и фиксируем створки коробки в этом положении, используя при этом кубик пенопласта, резинки и т.п.
• Металлодетектор готов. Если поблизости окажется изделие с электромагнитным излучением, приемник подаст звуковой сигнал.

Совместив элементы других радиоприборов в простейшем детекторе, можно будет понаблюдать в действии за принципом работы металлоискателей и получить удовольствие от своей первой поисковой экспедиции.

Обратите внимание!

Такой детектор, собранный в домашних условиях, можно будет апробировать на поиске лежащих в поверхностном слое земли монет или металлического строительного мусора практически в любой местности, на любом открытом грунте.

Фото металлоискателей своими руками

Обратите внимание!

Обратите внимание!

На сегодняшний день в интернете существует множество различных идей, позволяющих сделать металлоискатель своими руками в домашних условиях. Некоторые из них требуют определенных навыков в работе с электроприборами, пайке и понимания простейших электрических схем, а для создания некоторых не требуется никаких знаний в данных областях. Однако по сети гуляет множество нерабочих, фэйковых способов, подкупающих своей простотой и доступностью. Неопытному человеку очень легко попасться на удочку обманщиков — потратить время и силы на изготовление заведомо нерабочего прибора и потерять всякий интерес к этому. Но не стоит унывать, далее читателям « » будет предоставлена интересная и действительно работающая схема по созданию самодельного металлодетектора!

Идея №1 – Диски в ход!

Наверняка Вы уже встречали либо слышали, что самый простой металлоискатель можно самому сделать с помощью CD и DVD диска, как показано на фото. Схема довольно простая и не требует никакого профессионального инструмента либо навыков.

Данная инструкция является самой популярной из-за доступности необходимых компонентов и простоты своей сборки, всего-то нужно соединить пару проводов и крону вместе и прибор готов. При этом характеристики этому устройству приписывают довольно неплохие – он находит монету на расстоянии 25-30 см., чего вполне достаточно для поиска монет и кладов. Однако, к сожалению, данная инструкция является фэйком.

Дело в том, что металлоискатель сам по себе является довольно сложным прибором, его работа основана сразу на нескольких физических явлениях. Поэтому калькулятор и пара дисков никак не могут даже отдаленно повторить его принцип работы, чтобы не утверждали создатели подобных инструкций, которые иногда пишут, что даже находят клады с помощью таких самоделок.

Понять, что вас обманывают очень просто даже без знаний законов физики. Провода от наушников, которые надо прикрепить к диску на самом деле с ним никак не контактируют, так как медь находится под слоем лаковой изоляции, которую надо снять путем обжига и трудоемкой очисти от нагара, разумеется, никто из авторов инструкции в своих приборах этого не делает. Следовательно наушники попросту не подключены ни к какой схеме, и ни о какой работе и уже тем более поиске металлов не может быть и речи.

Настоящий металлоискатель работает на основе индукционного баланса, в его конструкции обязательно должна быть хотя бы одна катушка из медной проволоки. При попадании металлического предмета в поле катушки, ее характеристики или принимаемый сигнал, в зависимости от конструкции, изменяются. Эти изменения фиксирует и усиливает схема, а также выдает в понятном для человека виде, обычно, по средствам звуковых сигналов.

Видео инструкция по сборке металлоискателя из дисков

Идея №2 – Металлоискатель по схеме «Пират»

Это проверенная многими самодельщиками схема, позволяющая добиться хороших результатов. В ней присутствуют две микросхемы, поэтому придется изготовить небольшую печатную плату или собирать прибор на макетке. Но не пугайтесь, изготовить такой вариант может каждый, приложив для этого необходимые усилия. Ниже предоставлена электронная схема устройства и печатная плата для него.

Катушка изготавливается из эмалированного медного провода, диаметром 0,5 мм. Намотку надо производить на оправу диаметром 200-260 мм, число витков от 21 до 25. Для надежности катушку лучше установить в защитный пластиковый кожух, который потом можно прикрепить к ручке из ПВХ-труб.

После сборки металлоискателя его необходимо проверить. Порядок использования таков: включить устройство вдали от металлических предметов примерно на 30 секунд, чтобы его работа была более стабильна, затем, вращая ручку переменных резисторов для грубой и точной настройки, необходимо добиться редких щелчков. При попадании металла в зону действия вы будете слышать характерный звук.

Ниже представлена подробная видео инструкция по сборке, на которой наглядно показаны все этапы создания самодельного металлоискателя.

Вы в детстве хотели себе иметь прибор, которым можно было бы находить металлические предметы и даже клад? Большинство детей желают иметь такой агрегат. К счастью, он существует. Это обычный металлодетектор, позволяющий обнаруживать различные металлы под слоем грунта и в других местах. Принцип в том, что он находит материал, который отличается своими магнитными или электрическими свойствами от среды нахождения. Примечательно, что находить можно не только металлические предметы и не только в грунте.

Металлоискатель используют геологи, службы досмотра, военные, криминалисты и строители. Это весьма полезная в хозяйстве вещь. А можно ли сделать металлоискатель своими руками? Да, и эта статья поможет вам в этом.

Как работает металлоискатель и из чего он состоит

Для того чтобы сделать такой прибор в домашних условиях собственными руками, нужно разобраться в принципе его работы. Как он способен обнаруживать металл и сигнализировать об этом? Все дело в электромагнитной индукции. Металлоискатели имеют свою схему, состоящую из:

1. Передатчика колебаний электромагнитных волн.
2. Приемника.
3. Специальной передающей сигнал катушки.
4. Катушки, принимающей сигнал.
5. Устройства индикации.
6. Дискриминатора (схема выделения полезного сигнала).

Некоторые работающие узлы могут быть объединены схематически и конструктивно. К примеру как приемник, так и передатчик смогут действовать на одну катушку. Часть приемника сразу будет выделять положительный сигнал и так далее.

Теперь детальней о принципе работы металлоискателя. Благодаря катушке, в среде начинает создаваться ЭМП (электромагнитное поле) некой структуры. В том случае, когда в радиусе действия этого поля находится предмет, проводящий электричество, в нем появляются токи Фуко или вихревые.Они создают собственное ЭМП предмета. Теперь изначальная структура катушки начинает искажаться. А когда предмет, находящийся в грунте, не проводит электричество, но имеет ферромагнитные свойства, то за счет экранирования структура катушки тоже искажается. Как в первом, так и во втором случае, металлоискатель улавливает электромагнитное поле от предмета и преобразует его в сигнал (акустический или оптический). Вы слышите определенный звук и можете видеть сигнал на экране.

Обратите внимание! В целом для работы металлоискателя необязательно, чтобы тело проводило ток, грунт - нет. Важно чтобы магнитные и электрические свойства тел отличались.

Вот так и работает система металлоискателя. Принцип простой и действенный. Теперь, давайте подробнее рассмотрим, как сделать металлоискатель собственными руками. Первое что вам нужно - подготовить все инструменты и материалы.

Компоненты для металлоискателя

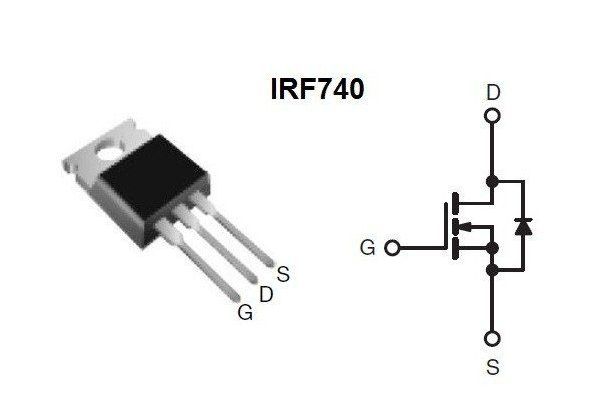

Итак, если вы хотите изготовить прибор, то без специальных приспособлений не обойтись. Это все-таки электронный прибор, который нужно собрать из разных комплектующих. Что же потребуется? Набор следующий:

Прочие компоненты вы можете увидеть на схеме ниже.

Кроме того, вам понадобится пластиковая коробка, чтобы смонтировать электронную схему. А также подготовьте пластиковую трубу, чтобы создать штангу с закрепленной на ней катушкой. Теперь можно приступать к работе.

Собираем металлоискатель собственными руками: создание печатной платы

Самый сложный этап работ - это электроника. Здесь все тонко и сложно. Поэтому рационально начать именно с создания рабочей печатной платы. Существует лишь несколько вариантов различных плат. Все зависит от радиоэлементов, используемых для создания. Различают плату, работающую на микросхеме NE555, и на транзисторах. Ниже видно, как выглядят эти платы.

Собираем металлоискатель собственными руками: установка электронных элементов на плату

Дальше работа тоже будет не из легких. Все электронные элементы металлоискателя придется спаять и установить их так, как показывает схема. На фото вы можете видеть конденсаторы. Они пленочные и обладают высокой термостабильностью. За счет них работа металлоискателя будет значительно стабильней. Такой показатель очень кстати, особенно в осенний период пользования прибором. Ведь тогда на улице бывает достаточно прохладно.

Остается выполнить пайку. Сам процесс мы описывать не будем, так как технология пайки должна быть известна всем. Чтобы наглядно понять, как выполнить все работы по электронной части металлоискателя, предлагаем вам дополнительно ознакомиться с этим видео:

Собираем металлоискатель собственными руками: питание

Чтобы устройство получало ток, нужно обеспечить источник питания на 9-12 В. Стоит заметить, что металлоискатель довольно прожорливо потребляет электроэнергию. Это не удивительно, так как прибор довольно мощный. Если вы думаете что одной «Кроны» (батарейки) будет достаточно, то это не так. Долго он не проработает. Потребуется две или даже три батарейки, соединенные параллельно. Как вариант использование одного мощного аккумулятора. Это будет дешевле, так как его можно долго разряжать и заряжать.

Собираем металлоискатель собственными руками: катушка

Так как мы делаем импульсный металлодетектор, то аккуратность и точнейшая сборка катушки не требуется. Нормальный диаметр катушки будет составлять 19-20 см. Для этого придется мотать 25 витков. Когда вы сделаете катушку, хорошо обмотайте ее сверху изоляционной лентой. Для увеличения глубины обнаружения катушкой предметов, намотайте диаметр на отправку около 26-27 см. При этом нужно уменьшить количество витков до 21-23. В таком случае используется провод Ø 0,5 мм.

Когда вы намотали катушку, ее потребуется смонтировать на жесткий корпус металлоискателя. Важно, чтобы на корпусе отсутствовал металл. Подумайте и поищите любой корпус, который будет подходить по размерам. Корпус будет выполнять защитную функцию. Катушка будет защищена от ударов о грунт во время поисков.

Чтобы сделать отвод от катушки, припаяйте к ней два провода Ø 0,5-0,75 мм. Рекомендуется использовать 2 свитых друг с другом провода.

Собираем металлоискатель собственными руками: настройка прибора

Собирая металлоискатель по схеме, настраивать его не нужно. Он уже обладает максимальной чувствительностью. Чтобы еще тоньше настроить металлоискатель, отрегулируйте переменный резистор R13, немного покрутив его. Делайте это до тех пор, пока не услышите редкие щелчки. В том случае, когда это достигается на крайнем положении нахождения резистора, смените номинал прибора R12. Такой переменный резистор должен настроить металлоискатель на оптимальную работу на среднем положении.

Существует специальный осциллограф, благодаря которому вы можете измерять частоту затвора резистора Т2. Протяжность импульса должна составлять 130-150 мкс, а оптимальная рабочая частота - 120-150 Гц.

Чтобы начать процесс поиска металлоискателем, нужно включить его и подождать примерно 20 сек. Тогда он стабилизируется. Теперь крутите резистор R13 чтобы настроить его. Вот и все, вы можете начинать свой поиск при помощи простого металлоискателя.

Подведем итоги

Такая подробная инструкция поможет вам узнать, как самому можно сделать металлоискатель своими руками. Он простой, но полностью способен находить металлические предметы. Более сложные модели металлоискателей требуют больших усилий и времени.
