Как сделать ламповый гитарный усилитель своими руками. Простой ламповый гитарный усилитель своими руками. Электронные компоненты предварительного усилителя

Ламповый усилитель уже многие десятилетия по праву считается своеобразным эталоном если и не звучания, то по крайней мере изысканного дизайна аудиоаппаратуры. Погнался и я за модой. Смотрел фото различных ламповых усилителей - очень понравилось, а почему бы тогда и самому не сделать? Впомнил разговор со знакомым середине 90-х, о ламповых усилителях, о звуке, тогда еще он говорил, что ламповый звук ни в какое сравнение не идет с микросхемными и транзисторными звуковыми трактами. Тогда на этом все и закончилось. Но вот пришло время собрать свой первый самодельный ламповый УНЧ своими руками. Перебрал кучу схем и остановился на простой однотактной схеме, где на нагрузку параллельно работают по две лампы, позволяя в 2 раза повысить выходную мощность.

Да и детали кое-какие были в наличии. Лампы можно ставить 6П14П - на выход и 6Н2П в преамп. Подробнее о замене и цоколёвке читайте в статье про .

В гараже у знакомого нашелся старый ламповый телевизор - выкинуть было ему жаль, рука не поднялась. Отуда силовой трансформатор снял и выходной звуковой, второй выходной валялся у меня с дальных времен.

Теперь надо было размещать всё это в корпус. У друга остался металлический корпус от маленького системника старого ПК, начинку он перенес в стандартный корпус, а этот подарил мне.

Осталось разместить внутри всю электронику - в заданые размеры корпуса. Вентилятор не стал снимать, оставил на месте, теперь при долговременной работе лампы не перегреваются закрытом корпусе.

На задней панели предусмотрел выключатель вентилятора.

Прочитав кучу статей о необходимости обеспечения щадящего режима включения ламп, решил и тут сделать задержку анодного напряжения.

Задержка 40 секунд, только оставил на всякий случай переключатель, который напрямую подаёт анодное напряжение без задержки.

Так как у меня не было нужного выхода 15 вольт для питания блока задержки, а 7 вольт было на накальных обмотках, добавил удвоитель напряжения и все нормально получилось. Теперь и вентилятор, и светодиоды питаются с того-же блока.

Лампы подсветил синим светодиодом, красный показывает включение задержку анодного напряжения, зеленый - включение усилителя,а кнопка вкл. - сеть.

После первого запуска ламповый усилитель сразу же заработал на обеих каналах, только при замере напряжений в контрольных точках надо было первый каскад привести в режим.

После перепайки двух сопротивлений все пришло в норму по параметрам. Какие впечатления от прослушки? Звук классный, фона не слышно.

Это первый мой ламповый усилитель своими руками. Вид может и не супер, но не судите строго - собрал из того, что было. Автор статьи - Николай К.

Сегодня у нас полезная самоделка для ценителей хорошего звука: высококачественный ламповый усилитель сделанный своими руками

Здравствуйте!

Решил я собрать двухтактный ламповый усилитель (уж очень руки чешутся) из, накопившихся у меня за долгое долгое время деталей: корпус, лампы,панельки к ним, трансформаторы и прочее.

Надо сказать, что всё это добро мне досталось даром (безвозмездно тобишь) и стоимость моего нового проекта будет 0.00 гривен,а если что-то надо будет докупить по мелочи, куплю уже за рубли (так как начал я свой проект в Украине, а закончу уже в России).

Начну описание с корпуса.

Когда-то это был,судя по всему, неплохой усилитель фирмы SANYO модель DCA 411.

Но послушать мне его не довелось так как достался он мне в жутком грязном и нерабочем виде, перекопан до нельзя и горелый сетевик на 110 В (японец, наверное) закоптил все внутренности. Вместо родных микросхем оконечного каскада какие-то сопли из советских транзисторов (это фото из интернета хорошего экземпляра). Короче, я всё это выпотрошил, и стал думать. Так вот, ничего лучшего чем запихать туда ламповик я не придумал (уж довольно много места там).

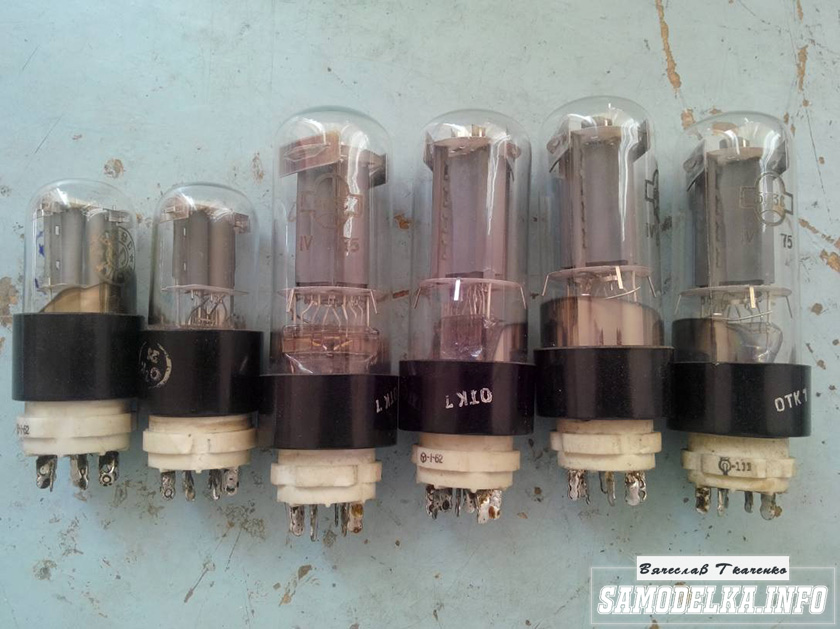

Решение принято. Теперь надо определяться со схемой и деталями. У меня есть достаточное количество ламп 6п3с и 6н9с.

Ввиду того, что однотактник я уже собирал на 6п3с,мне захотелось больше мощности и,порывшись в просторах интернета, я выбрал эту схему двухтактного усилителя на 6п3с.

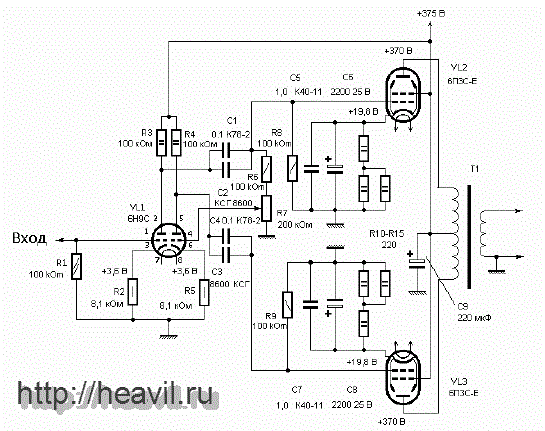

Схема самодельного лампового усилителя (УНЧ)

Схема взята с сайта heavil.ru

Надо сказать, что схема, наверное, не самая хорошая, но ввиду её относительной простоты и доступности деталей решил остановиться на ней. Выходной трансформатор (фигура важная в сюжете).

В качестве выходных трансформаторов решено использовать «легендарный» ТС-180. Сразу камнями не кидайтесь (приберегите их до конца статьи:)) я и сам в глубоких сомнениях о таком решении, но учитывая моё стремление не тратить ни копейки на этот проект продолжу.

Выводы транса для моего случая я соединил вот так.

(8)—(7)(6)—(5)(2)—(1)(1′)—(2′)(5′)—(6′)(7′)—(8′) первичка

(10)—(9)(9′)—(10′) вторичка

на соединение выводов 1 и 1′ подается анодное напряжение, 8 и 8′ на аноды ламп.

10 и 10′ на динамик. (это я не сам придумал, нашел в интернете). Чтобы развеять туман пессимизма я решил проверить частотную характеристику трансформатора на глаз. Для этого собрал такой стенд на скорую руку.

На фото генератор ГЗ-102 , усилитель BEAG APT-100 (100V-100W), Осциллограф С1-65, эквивалент нагрузки 4 Ом (100W), ну и сам трансформатор. Кстати, на сайте есть .

Ставлю 1000 гц размахом 80 (примерно) вольт и фиксирую напряжение на экране осциллографа (около 2 в). Далее увеличиваю частоту и жду когда напряжение на вторичке транса начнет падать. Тоже самое делаю в сторону уменьшения частоты.

Результат меня, надо сказать, порадовал АЧХ практически линейна в диапазоне от 30 гц до 16 кГц, ну я думал, что будет намного хуже. Кстати, усилитель BEAG APT-100 имеет повышающий трансформатор на выходе и его АЧХ, возможно, тоже не идеальна.

Теперь можно собирать все до кучи в корпус со спокойной совестью. Есть задумка сделать монтаж и компоновку внутри в лучших традициях, так называемого, моддинга (минимум проводов на виду) и еще не плохо было бы сделать подсветку светодиодами как в промышленных экземплярах.

Блок питания самодельного лампового усилителя.

Сборку начну с заодно опишу его. Сердцем блока питания (да и всего усилителя, наверное) будет тороидальный трансформатор ТСТ-143, который я в своё время (года 4 назад) выдрал с мясом из какого-то лампового генератора прямо в то время, как его уносили на свалку. Больше к сожалению ничего не успел L жалко такой генератор, а может он еще и рабочий был или починить можно было … Ладно что-то я отвлекся. Вот он силовик мой.

Конечно в интернете нашел схему на него.

Выпрямитель будет на диодном мосте с фильтром на дросселе для анодного питания. И 12 вольт для питания подсветки и анодного напряжения. Дроссель вот такой у меня.

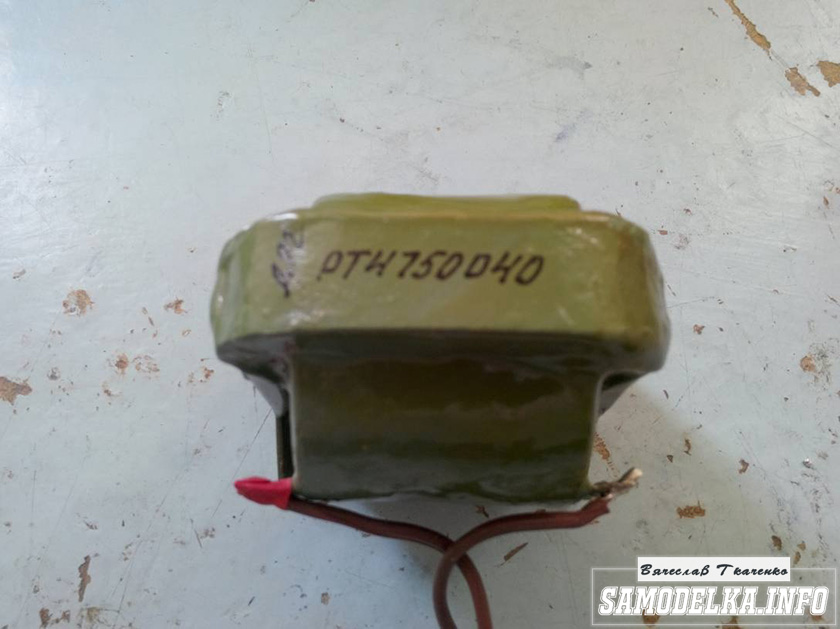

Его индуктивность составила 5 генри (если верить прибору) , что вполне достаточно для хорошей фильтрации. А диодный мост нашелся вот такой.

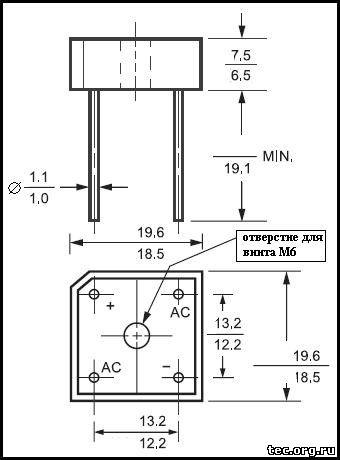

Его название BR1010. (10 ампер 1000 вольт). Все начинаю выпиливать усилитель. Думаю — будет как-то так.

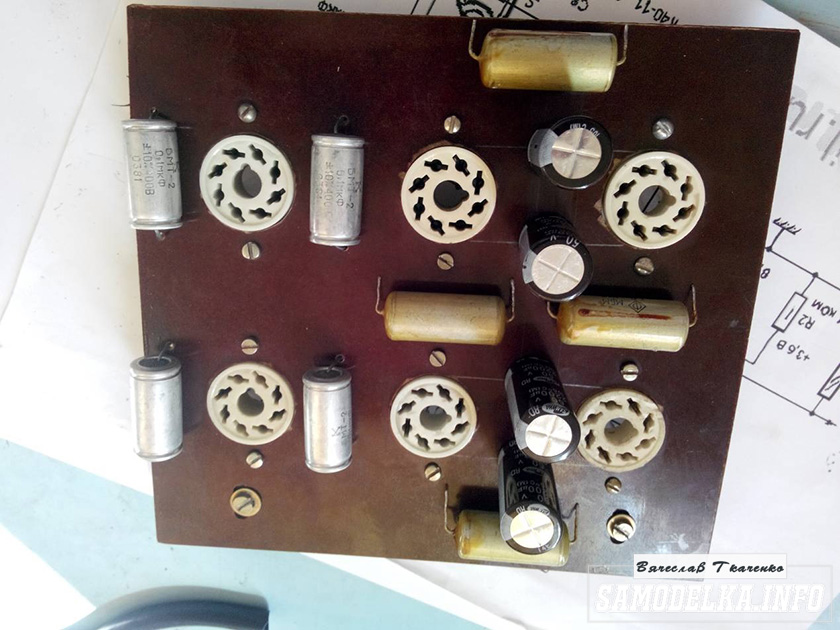

Размечаю и вырезаю отверстия в текстолите под панельки для лампочек.

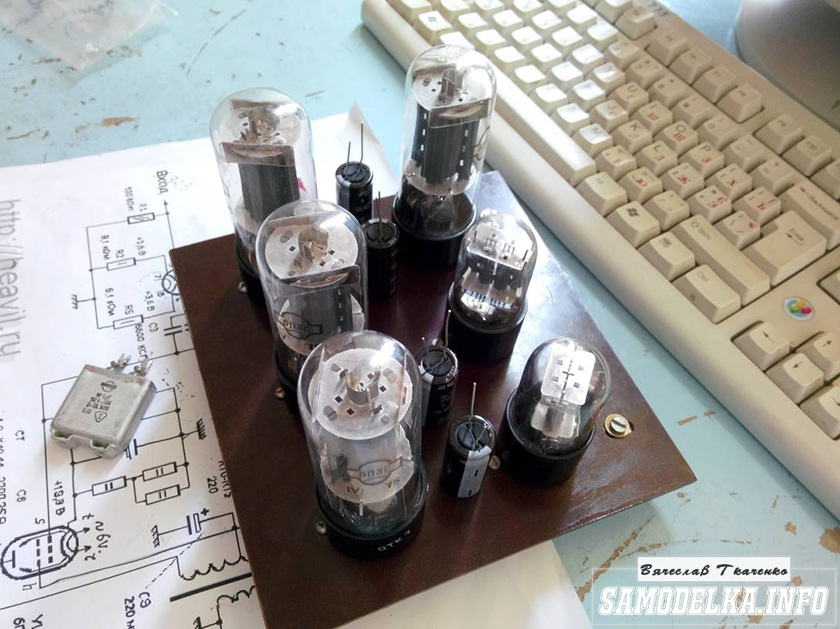

Получается неплохо:) пока мне всё нравится.

И так, и эдак. сверлим пилим:)

Началось что-то вырисовываться.

Нашел в старых запасах фторопластовый провод и сразу же все альтернативы и компромиссы по поводу провода для монтажа исчезли без следа:) .

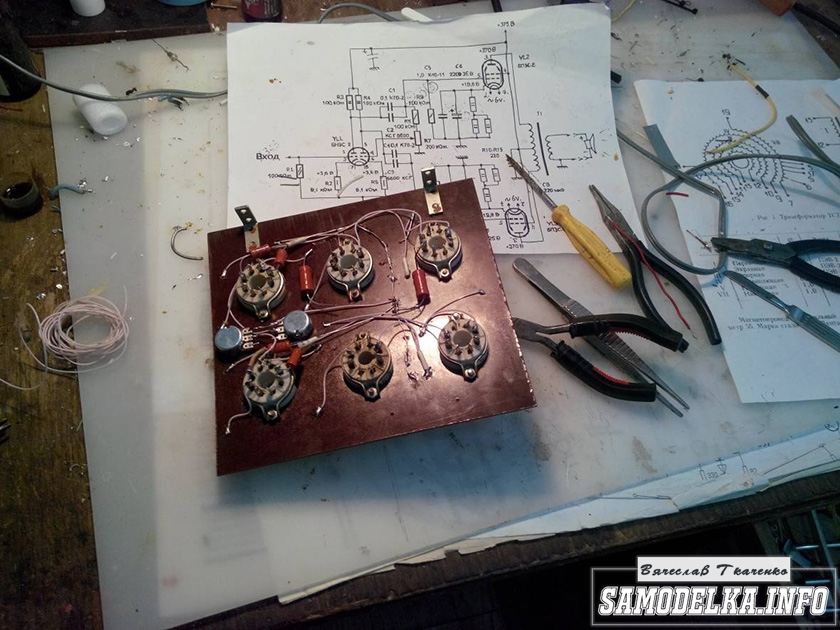

Такой вот получился монтаж. Всё как бы «кошерно» накалы перевиты, земля в одной,практически, точке. Должно работать.

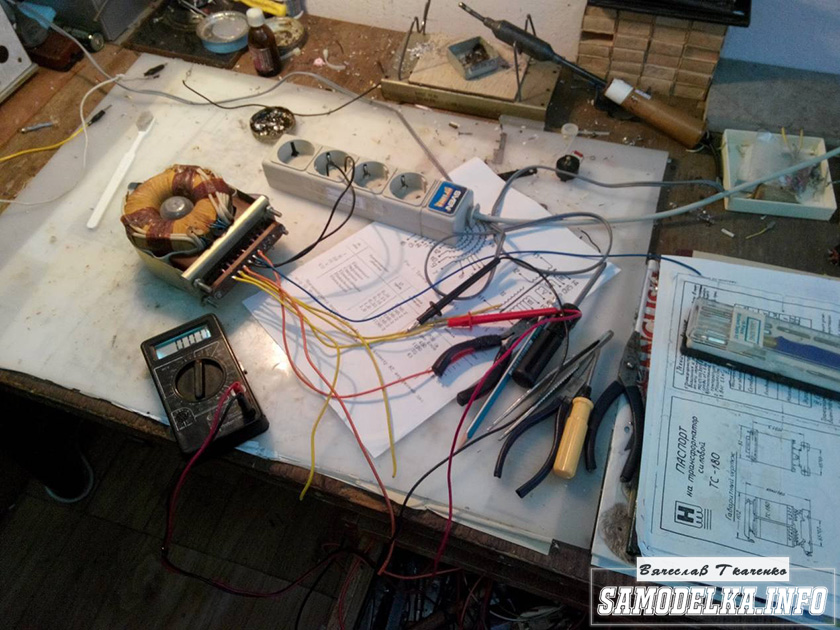

Пришло время городить питание. После проверки и прозвонки всех выходных обмоток транса припаял все необходимые провода к нему, и начал устанавливать согласно принятому плану.

Как известно, в нашем не легком никуда без подручных материалов: так пригодился контейнер от киндер-сюрприза.

И крышка от нескафе и старый компакт диск

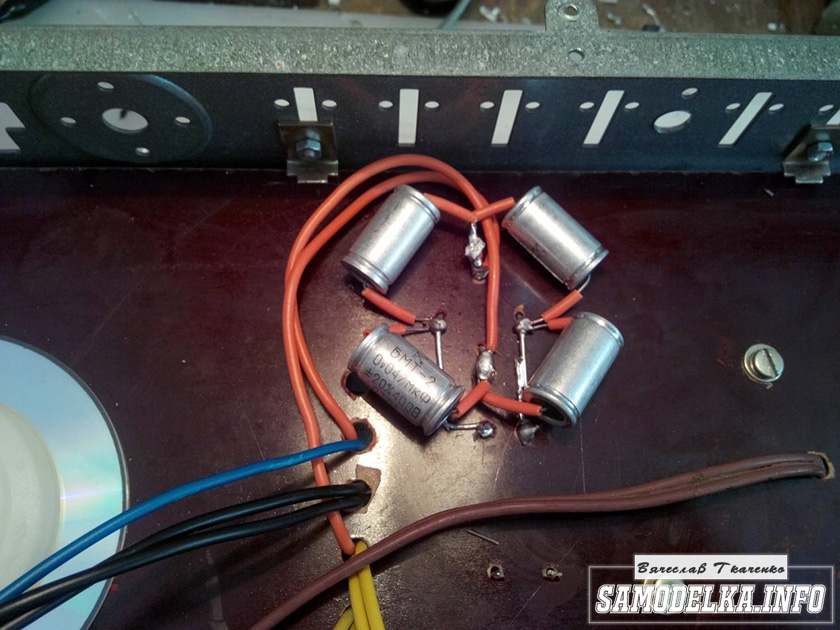

Я повыдирал из плат телевизоров и мониторов. Все емкости не менее 400 вольт (знаю, что надо бы побольше, но не хочу покупать).

Мост шунтирую емкостями (какие были под рукой, наверное, поменяю потом)

Многовато получается, ну да ладно, под нагрузкой просядет:)

Выключатель питания использую штатный от усилителя (четкий и мягкий).

С этим готово. Хорошо получилось:)

Подсветка для корпуса лампового усилителя.

Для реализации подсветки была куплена светодиодная лента.

И установлена следующим образом в корпус.

Теперь свечение усилителя будет видно и в дневное время. Для питания подсветки я сделаю отдельный выпрямитель со стабилизатором на какой-нибудь КРКЕН подобной микросхеме (что найду в хламе) , от которого планирую запитать схему задержки подачи анодного напряжения.

Реле задержки.

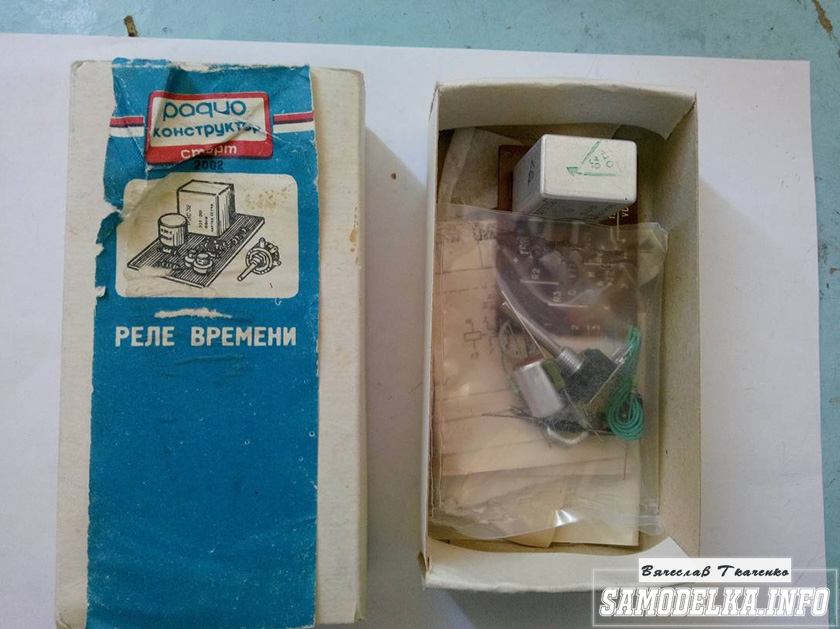

Порывшись в закромах родины, я нашел вот такую совершенно нетронутую штуку.

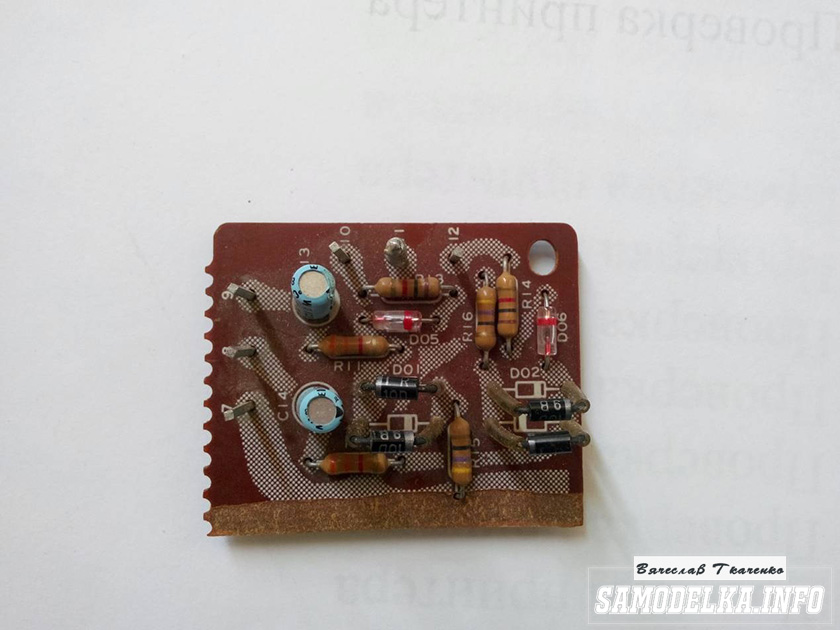

Это радио-конструктор реле времени для фотоувеличителя.

Собираем, проверяем, примеряем.

Время срабатывания выставил около 40 секунд, а переменный резистор заменил постоянным. Дело идет к завершению. Осталось все собрать вместе, поставить морду, индикаторы и регуляторы.

Регуляторы (переменники на входе)

Говорят, от них может сильно зависеть качество звука. Короче я поставил вот такие

Сдвоенные по 100 кОм. так как у меня их два,то я решил запараллелить выводы получив тем самым 50 кОм и повышенную стойкость к хрипам:)

Индикаторы.

Индикаторы я задействовал штатные, со штатной подсветкой

Схема подключения была мною беспощадно выкушена с родной платы и также задействована.

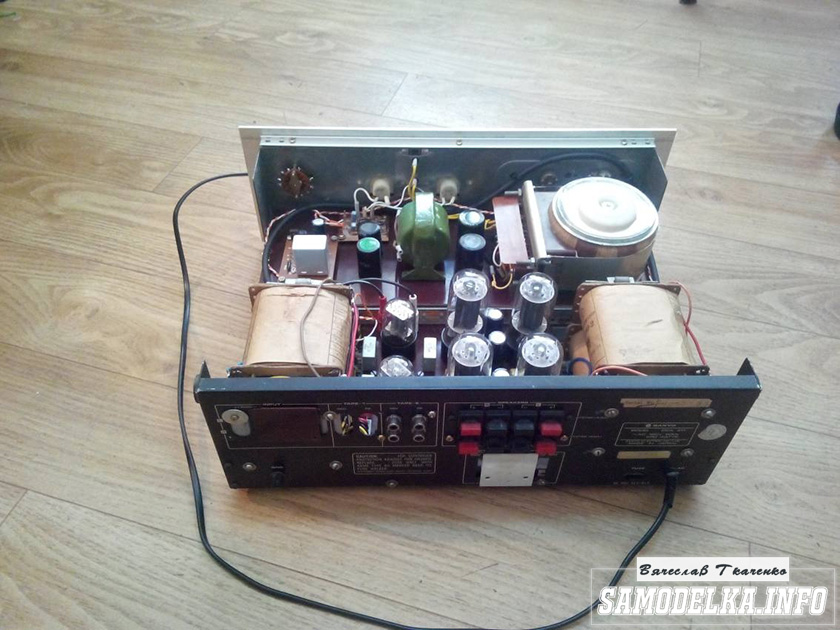

Вот что в итоге у меня получилось.

При проверке мощности усилитель продемонстрировал напряжение на выходе 10 вольт неискаженной синусоиды частотой 1000гц на нагрузку 4 ома (25 ватт) одинаково по каналам, что порадовало:)

При прослушивании звук был кристально чистым без фона и пыли, что называется, но чересчур мониторным, что ли? красивым, но плоским.

Я наивно полагал, что он без тембров заиграет, но …

При использовании программного эквалайзера удалось получить очень красивое звучание, которое всем понравилось. Спасибо всем большое!!!

Простой ламповый уилитель звуковых частот своими руками или ощутите теплоту лампового звука

Я уже не помню как и когда в моей голове поселилась эта странная идея — собрать ламповый усилитель. Зачем тоже не совсем понятно — меломаном я не являюсь, домашними кинотеатрами давно и быстро переболел, на память об этом времени остались напольные колонки Wharfedale Diamond 8.4, последние годы использовавшиеся исключительно как декоративная подставка для цветов. Как бы то ни было, мысль настолько глубоко поселилась в моей голове, что началось неспешное изучение профильных ресурсов, чтение форумов, поиск схем ламповых усилителей «для чайников» и т.д. и т.п. Отсутствие какого-либо опыта общения с ламповой техникой (самый современный гаджет, который я помню — это ч/б телевизор в студенческой общаге в начале 90-х годов прошлого века) отпугивало и привлекало одновременно.

Вялотекущий поиск мог продолжаться бесконечно долго, если бы однажды не был обнаружен замечательный ресурс — http://tubelab.com/. Свой выбор остановил на однотактном усилителе Tube Lab Simple Single End (SSE), идеально соответствующем моим интересам, а именно: простой усилитель для начинающих с минимумом компонентов, отсутвием каких либо регулировок, при этом достаточно универсальный и, судя по отзывам, прекрасно себя зарекомендовавший. Заказ платы был сделан на сайте (отправляется куда угодно кроме России и Италии), оплата через Paypal, короткая переписка с разработчиком, достаточно быстрая доставка двух плат (Кроме SSE была также заказана плата для продвинутой версии Tublab SE — так сказать «на вырост»). Комплектующие решено было заказывать через e-bay, не быстро, но надежно и недорого — сроки доставки компенсировались удобством (получение на почте, неторопливый поиск сидя за компьютером). Процесс занял достаточно долгое время, но я особенно не торопился (с момента заказа плат до момента успешного включения прошло почти 2 года).

Первые полученные комплектующие

Описывать процесс сборки платы усилителя не имеет смысла, подробные инструкции с картинками есть на сайте проекта. Особо порадовал дисклаймер отказ от ответственности:

We are not responsible for injury, accidents, acts of random stupidity, burning your house down, exploding parts, and other undesired actions (all of which are possible) resulting from the use of ANY information contained herein.

Некоторые рекомендации, полученные в процессе изучения материалов.
Никогда не устанавливайте электролиты «до упора», между ними и платой должен быть небольшой зазор. Дело в том, что при пайке ножка нагревается и удлиняется, а остывая укорачивается, и, при плотной посадке, может просто отвалиться от обкладки. Учитывая, что в ламповом усилителе процесс нагревания-остывания происходит регулярно, на этот момент стоит обратить внимание.
Шасси выходных и силового трансформаторов располагать перпендикулярно для уменьшения взаимного влияния.
Входные аудио разъемы изолировать от шасси, дабы исключить возможность появления «земляных петель» в сигнальных линиях. Если провод экранированный — то экран заземлять только с одной стороны.
Заказывать комплектующие с запасом, дабы избежать задержек на логистику и сэкономить на доставке.
И самое главное — осторожнее с покупками комплектующих на ebay (об этом немного позднее).

Одной из проблем, с которой пришлось столкнуться, оказался выбор трансформаторов (силового и выходных) — довольно сложно купить трансформатор с нужными напряжениями, если 110-и вольтовая версия как правило есть в наличии у американских ритейлеров, то трансформатор на 220V нужно заказывать у производителя и ждать 45-60 дней. Кроме того, они довольно тяжелые и стоимость доставки из США практически удваивает стоимость заказа. К счастью, подходящая версия (Hammond 374BX) нашлась в Германии, что позволило существенно сэкономить на доставке и попутно заказать дроссель (индуктивность) для использования в выходном фильтре блока питания. Первая ошибка — заказывая индуктивность, я подбирал сопротивление, совершенно забыв про ток, в результате получил катушку с ограничением по току 100ma вместо минимально необходимых 170ma, пришлось вернуться к более простому и менее качественному варианту с RC фильтром и покупать соответствующий проволочный резистор, поменять же резистор на катушку, если возникнет желание, можно в любое время. С выходными трансформаторами было проще, адекватные сроки доставки оказались только у Transcendar, по всем параметрам подошла модель TT-119.

Наконец, настал момент, когда все комплектующие получены, обозначилось свободное время и ничего не мешало посмотреть, как все это будет работать. В нарушение всех правил техники безопасности, все соединения были произведены прямо на столе перед монитором.

На роль источника сигнала был приглашен старенький LG-P500, в роли колонок — спикеры от музыкального центра, понадобилось некоторое количество красной изоленты и немного храбрости. Таадаааам — включение состоялось, ничего не взорвалось, лампы засветились красивым оранжевым светом… и тишина, точнее, если поднести ухо к колонке, на фоне шума можно было даже услышать музыку, но это был совсем не тот «теплый ламповый» звук, который я надеялся услышать.

Первое, что я решил проверить - это напряжение на выходе выпрямителя, и сразу же был неприятно удивлен, вместо ожидаемых мной 375V x √2-27V= 503.33V (напряжение на вторичной обмотке умноженное на корень из 2 минус падение на лампе) я увидел почти 550V на выходе выпрямителя и соответственно 525V B+(анодное напряжение). Желание тестировать электролиты на выносливость (они рассчитаны на 500V) отсутствовало, пришлось выключить питание. Проверив напряжение сети я в очередной раз удивился — оно оказалось больше 240V (дальнейший опрос соседей подтвердил, что это у всех так). К счастью, трансформатор можно перекоммутировать и на такое напряжение. При втором включении напряжения пришли в норму, но колонки по-прежнему молчали, дальнейшая проверка обнаружила отсутствие анодного напряжения на входном триоде, что на мой взгляд, говорило о неисправности единственного полупроводникового прибора - регулируемого источника тока IXIS10M45.

Решив, что проблема возникла из-за перенапряжения и/или китайского ebay-продавца, заказал новую пару IXIS10M45 из Англии, показалось надежнее и быстрее. Должен сказать, что очередное включение завершилось абсолютно аналогично первому и второму, новые детали хоть и выглядели совершенно иначе, но работать отказывались точно так же. Здесь я уже начал беспокоиться, так как оба канала вели себя совершенно идентично, а напряжение на анодах 12AT7 совершенно отсутствовало. Так как в данной цепи кроме собственно лампы, регулятора тока и априори работающей мелочевки ничего больше не было, подозрение пало на лампу. Аукцион на ebay позволил совсем недорого купить ECC81 (европейский аналог американской 12AT7), а заодно и очередную партию IXYS 10M45 (опять китайский продавец, брал уже с запасом на всякий случай). Третья партия 10M45 выглядела (и звонилась) точно так же, как и вторая, для чистоты эксперимента заменил сразу лампу и IXYS, отсоединил все лишнее (второй каскад) и в четвертый раз не обнаружил ничего на аноде первого триода.

Полный провал, разум отказывался понимать, как такое может быть. На макетной плате собрал простенькую схему со светодиодом и регулируемым источником тока (использовал нетронутый из третьей партии), запитал от блока питания ноутбука - и ОНА НЕ ЗАРАБОТАЛА!!!

В этот момент меня стала преследовать мысль о вселенском заговоре, не работало даже то, что обязано было работать… и я опять решил заказать проблемные микросхемы, только уже через проверенного продавца (Digikey). И в очередной раз возникли сложности даже там, где их не должно было быть. Первую возникшую проблему (в Digikey минимальная стоимость доставки в мой регион составляла 75$, даже за 5-и долларовый заказ). Эта проблема решилась с помощью американского посредника, а вот вторая выявилась уже после размещения заказа — на мой емейл пришло письмо с просьбой подтвердить что я не террорист заполнить форму BIS711 (кому интересно goo.gl/VAkDYB). Я заказывал обычные радиодетали на американский адрес, зачем нужно заполнять данную форму при покупке обычных радиодеталей мне сих пор не понятно. Указав свое имя свое имя и домашний адрес во все полях, а именно: я — конечный пользователь, я — официальный представитель конечного пользователя, я — покупатель, я — экспортер и указал, что при всем этом я — частное лицо, отправил заполненную форму в Digikey, и уже на следующий день получил подтверждение заказа и тракинг на посылку.

Очередная партия внешним видом отличалась от всех предыдущих, что вселяло определенный оптимизм (картинка ниже)

Проверка на макетной плате обрадовала, светодиод радостно менял яркость в зависимости от сопротивления управляющего резистора. Пять минут для замены детали на плате…

… очередное включение и из колонок зазвучала МУЗЫКА.

Как выяснилось в процессе общения на профильных форумах — поддельные радиодетали на ebay становятся большой проблемой. Вот что пишут модераторы Diyaudio
— Fake parts are a real plague by now. No small chance we all get a share of those when fishing for a quick small purchase.
— I never buy semi-conductors or electrolytic capacitors on eBay for this reason.

В результате я получил рабочую плату, восстановил собственную самооценку, разочаровался в Ebay. На скорую руку был изготовлен корпус, как предполагалось в качестве макета для тестирования компоновок, но неожиданно понравившийся.

В настоящий момент усилитель работает в связке с Raspberry Pi&Volumio (в качестве источника), звук действительно очень приятный и реально теплый (+65С). В планах облагородить корпус, побороть немного мешающий гул, встроить USB DAC (будет ламповая звуковая карта), возможно добавить дистанционное управление. Если возникнет интерес, опишу процесс изготовления корпуса, а так же расскажу о выявленных проблемах и путях их устранения.

Схема и расположение элементов (его трудно найти на сайте, использовал для разметки отверстий на корпусе).

Недавно возникла необходимость собрать несложный УНЧ для гитары, для чего была выбрана стандартная схема ЛУНЧ с применением таких ламп, как 6н23п и 6п14п.

Все входные фильтры были убраны, оставлен только конденсатор на 0,1 мкФ в разрыв регулятора громкости. Регулятор громкости особо большого номинала устанавливать не стоит. Например, переменный резистор номиналом в 500 кОм издавал множество искажений, уменьшение номинала на 100 кОм тоже не особо сыграло роли - скрипы и шумы уменьшились, но не до конца. Только резистор на 10 кОм исправил ситуацию. Лампа 6н3п заменена на 6н23п. Номиналы некоторых конденсаторов были изменены (С5 и С7). В качестве блока питания использовал ИБП с перемотанным импульсным трансформатором с БП ATX. можно в данной ветке форума. Первичная обмотку оставляем нетронутой. Вторичные обмотки имеют такие параметры: для 6,3 В - 1 виток, для +230 В - 60-75 витков. Мощности блока питания хватает с головой, ничего не греется, даже транзисторные ключи. Но все же пришлось прикрутить их к радиатору через диэлектрические подкладки для надежности. Корпусом усилителю послужил все тот же БП ATX, все прекрасно уместилось, даже немного места осталось:

После блока питания идет конденсаторная сборка общей емкостью 330 мкФ (С6). Для уменьшения фона был применен дроссель и резистор номиналом 50 Ом 2 Вт (R11). Импульсный блок питания никак не повлиял на звук, как многие говорят. Усилитель прослушивался как при использовании железного трансформатора, так и при ИБП для сравнения. Задержку подачи тока на анод решил не ставить, так как был специальный тумблер для этого. Через диод Шоттки был запитан кулер для обдува деталей внутри, так как некоторые резисторы грелись. Применен навесной монтаж всех деталей усилителя:

Была изготовлена панель декоративная панель, к которой позже были добавлены всяческие тумблеры, разъем «jack» и регулятор громкости:

Корпус был окрашен в черный матовый цвет, внутри установлен декоративный светодиод для подсветки рисунка на панели. В итоге получился такой вот усилитель для гитары:

При необходимости, если не хочется усложнять конструкцию применением импульсного источника питания, поставьте обычный выпрямитель по типовой схеме. Автор материала - BFG5000 .

Обсудить статью ЛАМПОВЫЙ УСИЛИТЕЛЬ ДЛЯ ГИТАРЫ

Представляем вашему вниманию схему двухтактного лампового усилителя мощностью 50 ватт, предназначенного для усиления сигнала с датчиков электрогитары или других музыкальных инструментов. Ниже на снимке показан внешний вид усилителя.

Это принципиальная схема усилителя:

Плата и остальные элементы конструкции смонтированы на шасси, сделанном из листового алюминия толщиной 1 мм. Корпус сделан из МДФ и обтянут искусственной кожей, углы закрыты накладками, как в большинстве эстрадной аппаратуры. Но прежде чем приступить к изготовлению корпуса, сначала соберите сам усилитель. Скорее всего шасси вам придется переделывать под себя, в зависимости от того, какие элементы и каких габаритов будут устанавливаться. Поэтому ниже приведен примерный вариант каркаса, его и подгоняйте.

Этот рисунок сделан не в масштабе, его нельзя просто распечатать в натуральную величину и перенести на заготовку. Поэтому разметка листа алюминия делается обычным способом с помощью линейки и карандаша. Диаметры сверлений зависят от габаритных размеров ваших конденсаторов, трансформаторов, дросселя, потенциометров и других элементов.

Когда все выпилено и просверлено, загните края заготовки под 90 градусов. Получилось? Идем дальше.
Начинаем установку элементов на изготовленное шасси и далее производим сборку самой схемы усилителя. Основная масса элементов смонтирована на печатной плате, остальные соединения выполнены навесным способом. Вид на печатную плату со стороны элементов изображен на следующем рисунке.

При изготовлении платы предусмотрите 6 отверстий для ее крепления к основному шасси, на рисунке эти отверстия не обозначены.

На следующем рисунке обозначена подводка проводов к плате:

Близким аналогом лампы ECC83 является лампа отечественного производства 6Н2П.
Близким аналогом лампы EL34 является лампа отечественного производства 6П27С.

Это вид собранного на шасси усилителя спереди.
