Как самой сделать проектор из телефона. Самодельный проектор из подручных средств. Что нужно для работы

Если вы всегда хотели проектор, но никак не соберётесь с покупкой, выход есть! Не спешите отказываться от мечты о домашнем мини-кинотеатре. Попробуйте изготовить проектор для телефона своими руками.

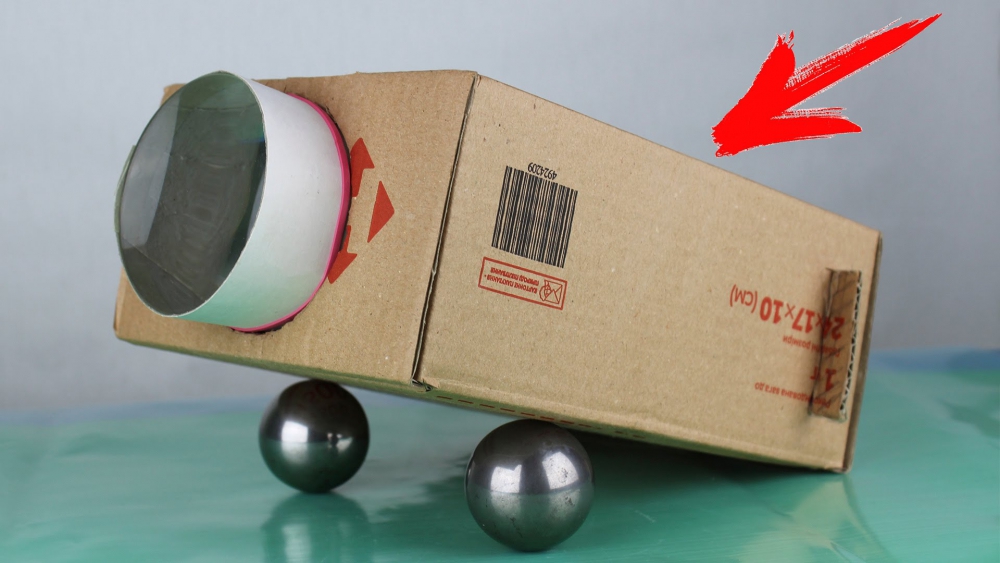

Проектор из коробки и лупы

Это самый простой, но вполне эффективный способ сделать домашний кинотеатр. Такие конструкции продаются даже на AliExpress за 100–200 рублей - но мы уже твёрдо решили сделать проектор самостоятельно. Вам потребуется:

• коробка из-под обуви с крышкой;
• кусок пенопласта размером больше вашего телефона и толщиной около 4–6 см;
• канцелярский нож;
• увеличительное стекло. Дешёвая пластиковая лупа не подойдёт - нужно настоящее стекло с увеличением как минимум в десять раз;
• изолента.

Начнём создавать:

1. Поставьте коробку на боковую часть и положите сверху лупу.
2. Расположите линзу строго по центру и обведите её контуры карандашом.

   Если лупа будет не по центру, мы рискуем получить перекошенное изображение

3. Вырежьте получившийся круг канцелярским ножом.

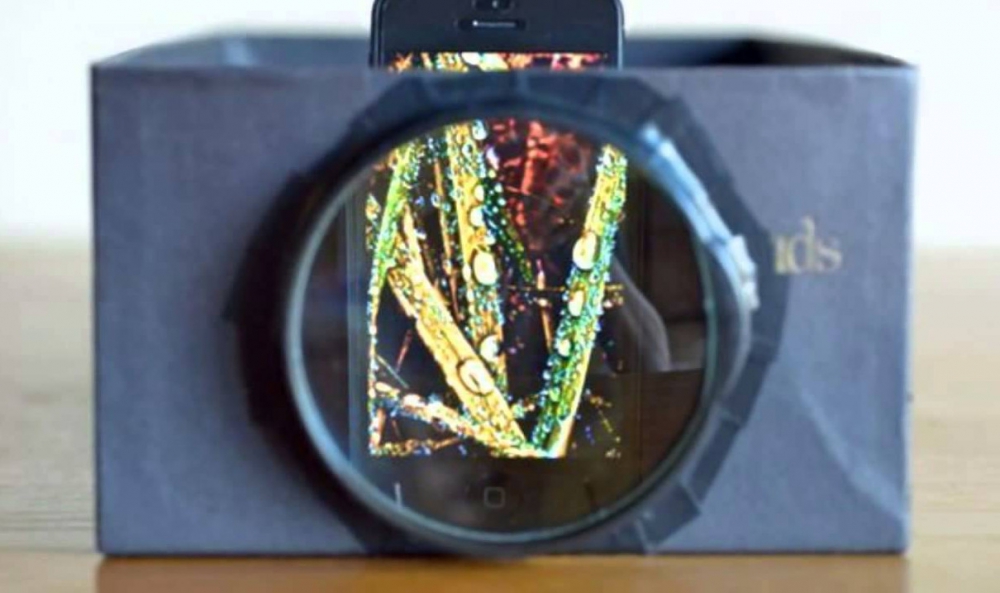

4. Закрепите линзу в отверстии с помощью изоленты. Если у вас есть возможность, можно также воспользоваться горячим клеем или силиконом, чтобы получилось красивее.


   Лупа в отверстии должна держаться очень прочно

5. Сделаем держатель для телефона, чтобы тот не ёрзал во время просмотра видео. Положите смартфон на кусок пенопласта так, чтобы один из боков телефона совпадал с краем материала. Обведите смартфон по контуру.
6. Сделайте карандашом припуски внутрь со всех сторон, кроме той, что была с краю пенопласта.

   Один из краёв совпадает с краем куска пенопласта

7. Вырежьте внутренний маленький прямоугольник.

   Теперь кусок пенопласта похож на квадратную скобку

8. Теперь сложный этап - вырежьте из центра куска пенопласта остатки большого прямоугольника.

   Главная сложность кроется в том, что вы не видите, по каким границам вырезаете

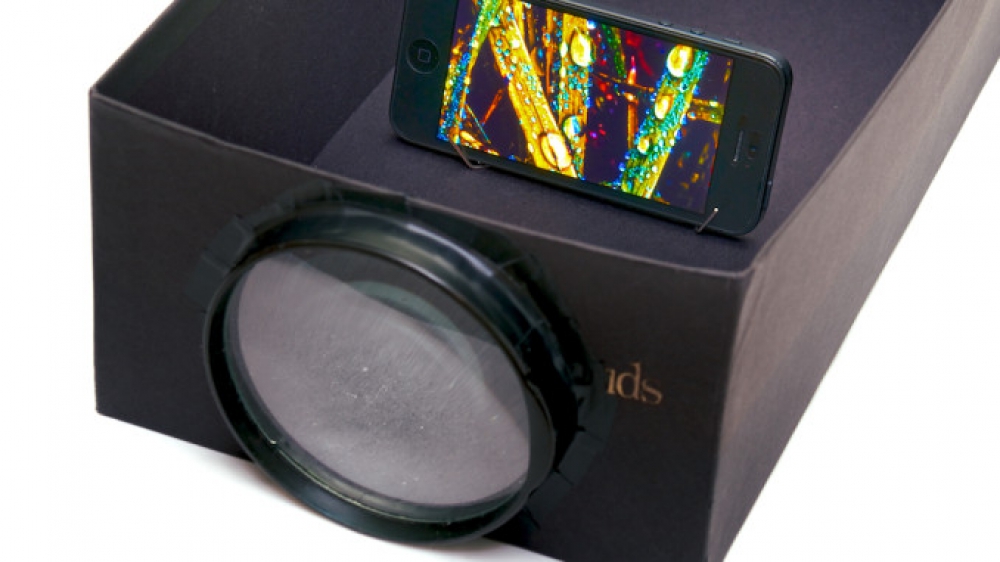

9. Проверьте, влезает ли ваш телефон в получившееся отверстие. Если да - переходите к следующему шагу. Если нет - расширьте отверстие.

   Получившийся держатель плотно зафиксирует ваш смартфон

10. Сделайте основание из сплошного листа пенопласта, приклеив к нему сверху наш импровизированный держатель. Убедитесь, что держатель вместе с подставкой влезают в коробку.
11. Выключите свет, установите яркость смартфона на максимум, откройте какое-нибудь изображение и положите смартфон в коробку вместе с держателем экраном к линзе. Поставьте заготовку проектора напротив стены (где вы планируете его использовать). Отрегулируйте расстояние от смартфона до линзы - перемещайте телефон вперёд и назад по коробке до тех пор, пока изображение не станет чётким. Приклеивать держатель к этому месту не стоит - вдруг вы захотите немного отодвинуть проектор от стены или вовсе переставить его на другое место.

При прохождении через линзу изображение переворачивается вверх ногами. Это не проблема - скачайте одно из приложений, которое позволит зафиксировать нужное вам положение экрана, например, Ultimate Rotation Control .

Видео: самодельный проектор из коробки и лупы

Как можно улучшить изображение

Конечно, такой проектор не сравнится качеством с дорогим оборудованием. Но вот несколько советов, которые помогут сделать изображение более чётким и ясным:

• установите яркость экрана смартфона на максимум;
• повесьте напротив проектора белую простынь или ватман;
• ещё раз попробуйте поиграть с расстоянием между смартфоном и линзой. Не забывайте, что даже один миллиметр может значительно повлиять на качество картинки.

Качественный проектор с ЖК матрицей и линзами Френеля

Сделать такой проектор сможет не каждый любитель - для этого потребуется понимание электросхем, навыки пайки, а также уйма свободного времени и денег - нужные нам комплектующие стоят сравнительно дорого. Итак, вам потребуются:

• фанера и крепёжные уголки для создания корпуса;
• направляющие для каретки;
• плата источника питания светодиода;
• светодиод 100 Вт (чем меньше, тем лучше);
• плата источника питания вентиляторов;
• плата управления вентиляторами;
• выходной объектив;
• две линзы Френеля;
• ненужный смартфон с жидкокристаллической матрицей.

Убедившись, что всё под рукой, приступаем к работе:

1. Изготовьте из фанеры и уголков прямоугольный корпус под размер линз.
2. Вырежьте из боковушек ближе к задней стенке симметричные отверстия для вентиляции.

   При желании вместо фанеры можно сделать корпус из ДСП

3. Вмонтируйте охлаждающую систему в заднюю стенку. Её центр должен быть свободен - туда мы подключим светодиод.


   Система, которую мы будем делать, потребует хорошего охлаждения

4. Закрепите светодиод в центре задней стенки, подключив его к питанию.
5. Вырежьте из фанеры корпус для первой линзы Френеля - прямоугольник по поперечному размеру коробки, с вырезанным в центре слотом для линзы.
6. Закрепите первую линзу перед светодиодом, не перекрывая вентиляционные отверстия.

   Она потребуется для того, чтобы фокусировать изображение на различных расстояниях

7. За объективом закрепите пластинку с матрицей и линзой.
8. Через микроконтроллер соедините матрицу с источником изображения (компьютером). Для этой цели вполне подойдёт Arduino с подходящим шилдом.
9. Если всё правильно подключено, то на дисплее (и на стене напротив проектора) появится изображение с экрана компьютера.

Видео: качественный проектор своими руками (инструкция для опытных электронщиков)

Создание домашнего кинотеатра - это увлекательный процесс. Кто-то может обойтись простым проектором из обувной коробки, другие же с удовольствием проведут несколько часов за сборкой сложного, но качественного устройства.

Многим с детства знакомо это изделие – проектор, через который показывали сказки-диафильмы, а взрослые смотрели цветные слайды про свой отпуск. Проектор существует и сегодня, но работает он на других физических принципах и на другой технической базе. Развитие микроэлектроники и вычислительной техники определило новые пути совершенствования проекционной аппаратуры. А современные умельцы научились делать это чудо техники своими руками.

ФОТО: yandex.ru

Оказывается, изображение можно проектировать почти с любого современного источника, да ещё, при этом, разными способами.

Как сделать из телефона проектор

Изготовление простейшего видеопроектора на основе мобильного телефона доступно практически любому человеку, умеющему хоть немного работать руками.

Разберём этапы работ подробно. Для начала подготовим инструменты. Нам понадобятся: обувная коробка, острый нож, клей, лупа, обрезки пенопласта.

А теперь этапы работ:

1. Приложить лупу к торцу коробки и обрисовать её.
2. Вырезать отверстие и закрепить в нём лупу.

ФОТО: youtube.com

ФОТО: youtube.com

ФОТО: youtube.com

А теперь монтируем лупу в отверстие и закрепляем её скотчем или клеем. Необходимо установить телефон на держателе внутри коробки. Место установки подобрать по лучшему изображению.

ФОТО: youtube.com

Проектор на основе ноутбука

Простейшая версия самодельного проектора на основе ноутбука или планшета изготавливается точно так же, как и на основе смартфона. Единственное принципиальное отличие состоит в том, что размер экрана-источника раза в три-четыре (по площади) больше, поэтому и все размеры нового изделия увеличиваются. Обувная коробка уже не подойдёт, надо взять коробку более солидного размера. Внутренность её необходимо покрасить матовой чёрной краской. Диаметр линзы должен быть примерно 100–120 мм, фокусное расстояние 20–30 мм.

При изготовлении такого проектора повторяются все те же шаги, что и при изготовлении проекционного устройства на основе смартфона.

Существуют и более сложные в изготовлении варианты. Они требуют разборки старого ноутбука или планшета, чтобы извлечь оттуда экран. Необходимо собрать систему охлаждения устройства, так же на основе деталей от старых вычислительных устройств. Самодельщик должен владеть навыками монтажа электроники. Съём изображения с довольно большого экрана производится с помощью оптической системы, изготовленной на основе линз Френеля.

ФОТО: youtube.com

Проектор для слайдов своими руками в домашних условиях

Слайды у кого-то остались как исторический артефакт. Но посмотреть их хочется, а диапроектора нет. Приходится делать своими руками.

Изготовление простейшей версии слайдпроектора очень похоже на создание проектора для смартфона. Только вместо мобильника в коробку устанавливается рамка для протяжки позитивной фотоплёнки или рамок со слайдами. А позади рамки следует установить лампу мощностью порядка 100 Вт. Чтобы обезопасить конструкцию от перегрева, на задней стенке коробки следует смонтировать маленький компьютерный вентилятор.

Имеется ещё довольно простой вариант демонстрации старых слайдов на современной технике, заключающийся в сканировании или фотографировании позитивов цифровой камерой в режиме макросъёмки. Результаты загружаются в планшет и демонстрируются с помощью описанного выше проектора для телефона.

ФОТО: Леонид Шальман

Нюансы изготовления прочих моделей видеопроекторов своими руками

Видеопроекторы от самодельщиков используются не только для коллективного просмотра фильмов, но и для создания различных видеошоу.

Лазерный проектор своими руками

Самодельный лазерный проектор создаётся для демонстрации простейшего лазерного шоу в домашних условиях. Сюжетом действа являются фигуры Лиссажу, спроецированные на светлую стену. Изображение получается после многократного отражения луча лазерной указки от нескольких вращающихся зеркал. При этом зеркала установлены под углом 2-5º к оси вращения, а оси расположены под углом одна к другой.

Сами зеркала диаметром 30 мм вырезаются из старого CD-диска и закрепляются клеем на оси электромоторчика от детских игрушек.

ФОТО: youtube.com

Достаточно подготовить два вращающихся зеркала, установить их под углом примерно 100º на плату. Рядом необходимо смонтировать два переменных резистора, подключить источник питания для моторчиков и спаять схему. На этой же плате крепится лазерная указка, направленная на одно из зеркал.

ФОТО: youtube.com

Резисторами настраивается скорость вращения зеркал.

Гобо-проектор своими руками

Гобо-проектор является современным светотехническим средством для показа рекламы. Его преимущества перед обычной рекламой в том, что он позволяет демонстрировать на любой поверхности яркую картинку очень больших размеров. Место размещения не требует никаких согласований, так как картинку можно выключить в любой момент. Изображение можно проецировать на любую стену подходящих размеров.

Гобо-проектор делается своими руками, но в домашних условиях его компоненты изготовить сложно. Можно, в лучшем случае, провести сборку из составляющих фирменного изготовления.

ФОТО: youtube.com

ФОТО: youtube.com

ФОТО: youtube.com

Основными частями гобо-проектора являются: металлический корпус, лучше из нержавеющей стали; качественный проекционный объектив, желательно, снабжённый системой зуммирования; автоматизированная система установки и переключения демонстрируемых слайдов; источник света, потребляющий порядка 50 Вт; вентилятор для охлаждения.

Оптический блок гобо-проектора сменяемый, что позволяет работать на разных расстояниях от стены и с разными размерами изображения.

Голографический проектор своими руками

Такое устройство создаётся предельно просто.

Иллюстрация	Описание действия
ФОТО: youtube.com	Из коробки для CD-дисков вырезать четыре трапеции с основаниями 30 мм, 60 мм и высотой 35 мм. Склеить из них усечённую пирамиду
ФОТО: youtube.com

Многим нравится смотреть кино. Благо, в нынешнее время есть масса подходящей техники: начиная от смартфонов и планшетов и заканчивая большими плазменными и жидкокристаллическими телевизорами. Но что делать, если большой плазмы рядом нет, но есть большая компания людей, жаждущая просмотра очередного хорошего кино? Правильно, делать проектор. А о том, как его сделать своими руками, можно прочитать в нашей статье.

Все необходимое

Если мы будем делать проектор для смартфона, то нам понадобятся: обычная картонная коробка (например, обувная), большая линза, которую можно благополучно вытащить из лупы, небольшое количество картона, скотч и клей.

Коробка проектора будет препятствовать попаданию света извне, предотвращая преломление и рассеивание изображения смартфона. Линза в данном проекте выполняет роль объектива. Она при должной настройке начнет фокусировать свет и переносить изображение на поверхность.

Конечно же, такое нехитрое устройство не выйдет идеальным, с четким и качественным изображением, но вы сможете изучить примитивное строение проектора и насладиться просмотром фильма в компании близких людей, а это самое главное.

Делаем проектор

Вначале нам нужно обеспечить хорошую «камерность» изображения. С помощью черной краски или бумаги такого же цвета добиваемся того, чтобы внутренняя поверхность нашей коробки была матово-черной. Тем самым мы существенно уменьшим отражение света от стенок коробки и улучшим качество изображения.

Затем в торце коробки проектора делаем прорезь, совпадающую с диаметром линзы. Это необходимо для хорошей фиксации линзы и отсутствия просветов, т. е. постороннего света, который однозначно бы мешал нашему просмотру.

Далее переходим к линзе и смартфону. Тут существует как минимум два способа, о которых мы вам расскажем. Принципиально они различаются, исходя из состава подвижных элементов. В первом варианте мы будем двигать линзу для правильной фокусировки и увеличения четкости изображения. Во втором варианте с той же целью мы будем передвигать смартфон.

1. Если вы решили сделать подвижный объектив, то вам необходимо сделать картонный цилиндр, который в диаметре бы совпадал с диаметром линзы, затем с помощью клея, нанесенного на торец линзы, закрепить ее в основании картонного цилиндра. По длине эта конструкция не должна быть сильно большой, достаточно, чтобы она обеспечивала ход объектива на 5-7 сантиметров. Смартфон при этом фиксируется в одном месте и никуда не передвигается.
2. Здесь в роли подвижного элемента выступает смартфон. В этом случае нам нужно сделать устойчивую платформу для телефона (из пенопласта, картона или даже канцелярской скрепки), которую мы будем передвигать по коробке, тем самым достигая максимальной точности изображения. Линза же в этом варианте фиксируется в торце коробки и выполняет роль статичного элемента фокусировки светокода смартфона.

Последние приготовления

После монтажа всей конструкции наши приготовления практически завершены. Но стоит обратить внимание на несколько нюансов:

1. Перевернутое изображение

   Изображение со смартфона, проходя через линзу, получается перевернутым. Естественно, смотреть видео в таком формате никого не устроит. Самым простым способом в данном случае будет перевернуть исходное изображение на 180 градусов. В таком случае на выходе вы получите нормальную картинку.

2. Четкость изображения

   Вам нужно добиться максимальной четкости изображения. Это достигается путем манипуляций с линзой в первом случае, при помощи самодельного объектива, и передвижением смартфона вдоль стенок коробки во втором случае. Когда максимальная четкость изображения достигнута, можете считать настройку завершенной.

3. Подготовка поверхности

   Желательно подготовить стену, стол или другую поверхность, на которую будут транслироваться фильмы и другие изображения. В идеале она должна быть белой, гладкой и матовой. Для нашего небольшого эксперимента можно повесить обычную простынь или взять плотную белую бумагу большого размера.

4. Подготовка комнаты

   В комнате должно быть темно. Тогда, и только тогда ваше изображение будет максимально четко видно, и вы получите удовольствие от просмотра. Если ваш закрытый просмотр происходит вечером, достаточно будет выключить свет в комнате. Ну, а если действо происходит днем, можно плотно завесить шторы и постараться минимизировать поступление света в комнату с проектором. Не забывайте повысить яркость вашего транслируемого смартфона до максимальной — так изображение будет наиболее четким и красочным.

Приятного просмотра!

Все, теперь весь процесс сборки и подготовки проектора завершен. Остается только выбрать любимый фильм, собраться дружной компанией и наслаждаться кино. Пусть киносеанс принесет вам много радости, а сборка элементарного устройства из обувной коробки пройдет быстро и качественно.

В качестве дополнительной информации о сборке собственного проектора мы предлагаем вам просмотр следующего видео:

Забирай себе, расскажи друзьям!

Читайте также на нашем сайте:

Показать еще

Мы продолжаем рассматривать самые и сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильмы на большом экране. Собрать такой проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, представляем вашему вниманию технологию изготовления простейшего проектора из подручных средств

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.
2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете, где центр и тогда уже легче будет сделать ровный вырез. Измерив диаметр лупы, с помощью циркуля сделайте разметку, по которой можно просто и точно вырезать отверстие.




3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет. Нужно постараться сделать крепление прочным, чтобы линза не оторвалась и не разбилась.


4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона. Подставка должна фиксировать телефон практически в вертикальном положении.
5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать расстояние от смартфона до линзы в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется четкое и яркое изображение.


6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это необходимо, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов по законам оптики. Пользователи андроид могут установить Ultimate Rotation Control, а владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное. На некоторых моделях телефонов будет достаточно просто отключить «автоповорот экрана» и перевернуть телефон вверх тормашками.

7. оследний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства, чтобы оно не разрядилось во время просмотра.



Наглядно увидеть весь процесс сборки вы можете на видео:

Простой способ изготовления дешевого кинотеатра

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличительное стекло можно найти в собственной мастерской.

Что еще важно знать

Если вы хотите, чтобы изображение на стене было более ярким и четким, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана больше. В данном случае мы используем особый тип линз – линзу Френеля прямоугольной формы, так как найти подходящую стеклянную – не простая задача. Купить такую линзу можно в интернете. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

Еще один важный момент - если самодельное устройство проецирует не очень хорошую картинку на стену, и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте протереть ее или заменить ее на более качественную, если перед этим купили дешевый вариант. Увеличение размера линзы может также улучшить картинку.

Помимо этого, хотелось бы обратить внимание на важный нюанс - чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет, например, краской из баллончика или обычным маркером, можно оклеить ее изнутри черной бумагой.

К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке или просто на стене с помощью кнопок. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет перебивать изображение.

Если на руках имеется старый неработающий прибор, то разобраться в его схеме предельно просто. Достаточно его разобрать и изучить все составляющие детали. Если же такой возможности нет, рассмотрите простое устройство на фото. Главное условие для организации домашнего кинопоказа на экране - это наличие высокоточных элементов.

Некоторые схемы могут отличаться в зависимости от типа самодельного проектора. В промышленном варианте рассматривается несколько иная постановка деталей

Таким образом, профессиональная схема проектора базируется на следующих деталях:

• лампочка для просвечивания (может быть выбран любой источник, даже мощный светодиод);
• линза-конденсатор;
• цветовой круг или матрица (на современных устройствах);
• асферическая линза;
• DLP-чип;
• объектив;
• экран (часто для таких целей используются мультимедийные доски).

Сфокусированный свет лампочки и высококачественная матрица (такую можно взять от любого смартфона или планшета) совокупно подают изображение, увеличенное через линзу, на экран, установленный на стене. В качестве такового могут выступать белые простыни, клеёнки и даже светлый фон мебели или обоев.

Старинные профессиональные устройства имеют такую схему, как показано на фото

Качество изображения достигается линзами и яркостью лампы. Поэтому следует выбирать источник с высоким коэффициентом полезного действия. Кроме того, необходимо соотнести размеры экрана и мощность излучения светового потока. Проще говоря, чем дальше от источника освещения будет проекция, тем мощнее лампочку нужно брать.

Изготовление проектора своими руками на основе телефона

Современные гаджеты часто имеют солидное расширение, посредством которого можно получить качественную трансляцию видео. На них можно смотреть любые фильмы в интернете, а также самостоятельно снятые видео. Рассмотрим подробнее этапы изготовления такого девайса.

Простейший проектор

Чтобы изготовить простое устройство, понадобится минимум деталей. Однако рассчитывать на полноценное качество изображения в этом случае не стоит, так как большинство смартфонов не способны передавать изображение в достаточной яркости на дальнее расстояние. Тем не менее, это отличная альтернатива, если проектора вообще нет.

Что потребуется для работы

Для устройства проектора потребуется картонная или деревянная коробка, а также картонный корпус меньшим размером, в котором нужно сделать нишу для смартфона. Чтобы от стенок коробки меньше отражался свет, нужно закрасить её чёрным цветом. Для этого идеально подойдёт обувной крем или матовая краска. Также понадобится линза.

Подготовка всех элементов

Последовательность выполнения операций следующая.

1. Правильно обустраиваем короб. Для этого, внутреннюю часть корпуса окрасим тёмным цветом.
2. Помещаем в него коробку меньшего размера так, чтобы подготовленная ниша, в которую будет вставляться смартфон, была размером с экран.
3. Направляем открытую часть на свободный край второй коробки.
4. Готовим подвеску или подставку для линзы, устанавливаем её на столе, прикрепляем к ней увеличитель.
5. Его допускается крепить к картонной коробке, предварительно вырезав для этого специальную нишу.
6. Чтобы увеличитель не падал, его закрепляют посредством клеевого пистолета.

Сборка конструкции

Когда все детали скомпонованы, остаётся собрать их в единое целое. Вставляем включенный смартфон в подготовленную нишу и направляем картинку через линзу на полотно, установленное в качестве экрана.

Такой кинопроектор удобно использовать, если имеется пульт ДУ, который работает по Wi-fi, иначе для каждого переключения придётся извлекать телефон из коробки.

Процесс изготовления голографического проектора

Голографические проекторы способны точно передать картинку с любого мобильного гаджета, при условии включения максимальной яркости. Детали можно найти в своей мастерской или немного потратиться на приобретение в магазине нескольких подходящих элементов.

Список материалов и инструментов

Для быстрого создания 3D-проектора пригодятся:

• корпус от CD-дисков;
• клеевой пистолет;
• малярный или канцелярский нож;
• пассатижи;
• смартфон;
• специальное видео с голографической графикой;
• соответствующий чертёж.

Важно соблюдать все размеры, которые прописаны в чертеже, иначе будет невозможно добиться чёткости изображения.

Изготовление деталей для проектора

Для создания усечённой пирамиды, воспользуемся чертежом, который позволит рассчитать размеры каждой детали.

Рассмотрим пошаговый алгоритм:

1. При помощи чертежа отметим четыре одинаковых эскиза на пластике от футляра для дисков, и, воспользовавшись канцелярским ножом, аккуратно вырежем их.
2. Все эти детали склеиваем между собой клеевым пистолетом так, чтобы получилась усечённая пирамида.
3. При появлении на торцах выкроек зазубрин, они обрабатываются наждачной бумагой.
4. Устанавливаем смартфон на верхнюю часть пирамиды так, чтобы дисплей располагался по центру.
5. Сверху кладём тёмный или матовый картон (чтобы анимация не отзеркаливалась).

Аналогично можно использовать проектор в вертикальном положении. Но для этого необходимо будет сделать подставки, удерживающие смартфон и матовый картон.

Настройка изображения на смартфоне

Чтобы картинка полноценно отображалась на матовой поверхности, необходимо выполнить некоторые настройки экрана. Обязательно поставьте яркость на максимальный уровень, настройте цветность, чтобы она была естественной. В этой ситуации целесообразно установить автоматический режим контрастности, а цветовой фон в положение «Стандарт».

Все современные планшеты обладают массой возможностей, поэтому через них можно просматривать и фильмы, и любимые видео на большом экране. Вероятность того, что картинка окажется искажённой, сводится к минимуму, так как параметры экрана позволяют качественно передавать изображение.

Что нужно для работы

Для того, чтобы подготовить незамысловатый домашний кинотеатр собственными руками, необходимо иметь:

• две картонных коробки разного размера;
• канцелярский нож;
• линзу с хорошей фокусировкой;
• планшет;
• клей пистолетный или ПВА;
• чёрную краску.

Изготовление элементов конструкции и пошаговая инструкция

Чтобы правильно сделать видеопроектор своими руками, советуем действовать по инструкции, приведённой ниже.

Иллюстрация	Описание действия
	Берём картонную коробку. На боковой части обводим линзу и вырезаем нишу для установки увеличителя.
	Промазываем клеем торец линзы и устанавливаем её в прорезанную окружность в коробке. Окрашиваем внутреннюю поверхность чёрной краской и даём ей высохнуть.
	Готовим пенопластовые пластины, которые будут вставляться внутрь коробки. Они сыграют роль подставки для планшета. Размеры пенопласта должны быть чуть меньше расстояния между стенками.
	Из одного куска пенопласта делается ниша для планшета. Её размеры должны совпадать с параметрами гаджета.
	Приклеиваем одну часть к другой, чтобы получить такую конструкцию.
	Помещаем внутрь планшет и включаем на нём видеоролик, который хотим посмотреть. Направляем линзу на светлое полотно и наслаждаемся просмотром.

ПОЛЕЗНО ЗНАТЬ!

На планшете важно установить параметры подсветки. Для удобства переключения между роликами можно подсоединить мышку через Bluetooth-коннектор. Из-за физики линзы, гаджет необходимо устанавливать в перевёрнутом на 180º положении.

Проектор из аппарата для просмотра слайдов

Использование обычной лупы оправдано при изготовлении проекторов для любительского просмотра фильмов. Но, чтобы картинка была по-настоящему качественной, можно использовать специальный слайдер, которым пользуются в учебных заведениях. Такой диапроектор легко создаётся. Для его применения нужно только найти хороший источник воспроизведения картинки.

Список материалов для работы

У пользователя единственная забота - настройка и правильная установка уже практически готового проектора. Что для этих целей пригодится:

• заводская матрица с уже настроенными оптическими узлами;
• ноутбук или планшет, из которого извлекли матрицу;

Этапы работы

Нужно постараться разобрать ноутбук или планшет так, чтобы его экран не пострадал. Далее, конструкцию попросту помещают в диапроектор и начинают показ слайдов или видео. В такой ситуации экран играет роль навигатора по системе планшета. Как это выглядит на практике.

1. Подсоединяем вставленную матрицу к планшету и находим устройство для управления. Это может быть специальный Wi-Fi- модуль или обыкновенная беспроводная компьютерная мышь.
2. Включаем проектор в сеть и направляем его линзу на мультимедийный экран. В качестве него может выступать специальная профессиональная доска.
3. Воспроизводим видео и смотрим его в максимально затемнённом помещении.

С целью получения максимального качества изображения, на проектор устанавливают специальные гобо-линзы.

При создании проектора каждый задумывался о его дальнейшем предназначении. Именно от этого фактора стоит отталкиваться при выборе габаритов мультимедийного устройства. Изучите несколько полезных рекомендаций от пользователей.

1. Если планируете часто смотреть фильмы в полумраке и делать это всей семьёй, вам больше не понадобится кинотеатр. Единственное условие использовать уже не планшет или телефон, а конструкцию погабаритнее, как вариант, ноутбук.
2. Для изготовления корпуса проектора лучше использовать материалы достойного качества, например, фанеру, или МДФ. Обязательно проследите за тем, чтобы прибор получился устойчивым.
3. Если необходимо транслировать видео на экран, расположенный высоко, лучше сразу предусмотреть наличие подставки. Не пытайтесь подкладывать под устройство книги или другие предметы. Необходимо соблюдение углового излучения.

Уважаемые читатели, если у вас есть опыт подобных операций, обязательно делитесь своими идеями.

Если в процессе чтения у вас возникли вопросы, задавайте их в комментариях под статьёй. Мы всегда рады обратной связи, поэтому быстро дадим ответ.
