Как подключить управление. Дистанционные выключатели освещения. Монтаж проходных настенных выключателей без проводов. Принцип управления электродвигателем

В нашей статье мы поговорим о том, как самостоятельно сделать систему дистанционного управления освещением в доме и на улице. Такой вид применяется достаточно активно не только в жилых домах, но и в офисах, на производстве. Наибольшей популярностью на сегодняшний день пользуются системы контроля, выполненные при помощи радиовыключателей. В них ставятся контроллеры с пультами дистанционного управления освещением, датчиками обнаружения движения, компьютерами и даже смартфонами. Благодаря современным технологиям вы можете управлять освещением не только в своей квартире, но и на участке, даче, даже если в этот момент будете находиться в тысячах километров от них. О некоторых способах реализации таких систем мы и расскажем в нашей статье.

Преимущества системы дистанционного управления

При помощи дистанционного управления освещением Elektrostandard вы можете решить сразу несколько задач:

1. Сэкономить на электроэнергии.
2. Весь процесс включения и отключения осветительных приборов в доме окажется весьма комфортным.
3. Вы создадите за счет того, что свет будет время от времени включаться и отключаться. Это отпугнет потенциальных грабителей.

А теперь перейдем непосредственно к системам управления.

Разновидности систем

Существуют системы проводные и беспроводные, автоматические, ручные. Также может присутствовать возможность манипулирования освещением с устройств, которые работают по принципам приема и излучения волн определенной частоты. Они могут работать в микроволновом, инфракрасном, радиочастотном, звуковом, голосовом, ультразвуковом диапазонах. Довольно интересный вид - голосовой, управление освещением производится путем подачи определенных команд. Далее в статье мы расскажем про такую систему управления. А еще расскажем вкратце про устройство дистанционного управления освещением.

Инфракрасное управление

Стоит упомянуть о том, что такой тип управления освещением на практике применяется редко. Обычно подобные системы работают по радиоканалам. Но рассмотреть такую конструкцию все же стоит. Чтобы осуществлять манипуляции с осветительными приборами ИК-лучами, необходимо между лампой и питанием включить блок управления. Например, можно использовать блок дистанционного управления освещением ВМ8049М.

С помощью такого несложного приспособления можно включать или отключать осветительные приборы даже простым пультом (например, от ТВ или кондиционера). Чтобы осуществить выключение, нужно навести пульт на устройство и нажать соответствующую кнопку (любую, но только не ту, которой переключаются каналы ТВ). После этого команда будет записана в памяти. И при повторном нажатии на кнопку вы сможете включать или отключать свет в комнате.

Недостатки системы на ИК-лучах

Главным недостатком такой системы является то, что нужно точно наводить пульт на приемник, так как они могут работать лишь в пределах видимости. Также нужно отметить тот факт, что у луча очень маленькая дальность, но эта проблема, кстати, может быть решена при помощи установок ретрансляторов.

Радиочастотные системы

Куда большее распространение получили системы, которые управляются пультами, а сигнал подается на определенной частоте к контроллеру. Последний позволяет регулировать процесс включения и отключения осветительных приборов. Очень часто такие системы можно встретить в конструкции дистанционного управления светодиодным освещением.

Востребованность таких систем обусловлена следующим:

1. Светом можно управлять как пультом, так и компьютером, мобильным телефоном.
2. У сигнала довольно большой радиус действия - если нет никаких препятствий, то не более 100 метров. Если же будут присутствовать какие-либо преграды, радиус уменьшается до 15-20 метров.
3. Есть возможность установки ретранслятора или усилителя сигнала, чтобы лучше передавать команды с управляющего устройства.

Перед тем как подключить дистанционное управление освещением, нужно рассмотреть его конструкцию. Каждая такая система включает в себя следующие компоненты:

1. Пульт дистанционного управления.
2. Аккумуляторная батарея.
3. Контроллер для дистанционного управления освещением (Y7 или аналогичный), который подключается к бытовой сети и осветительному прибору.

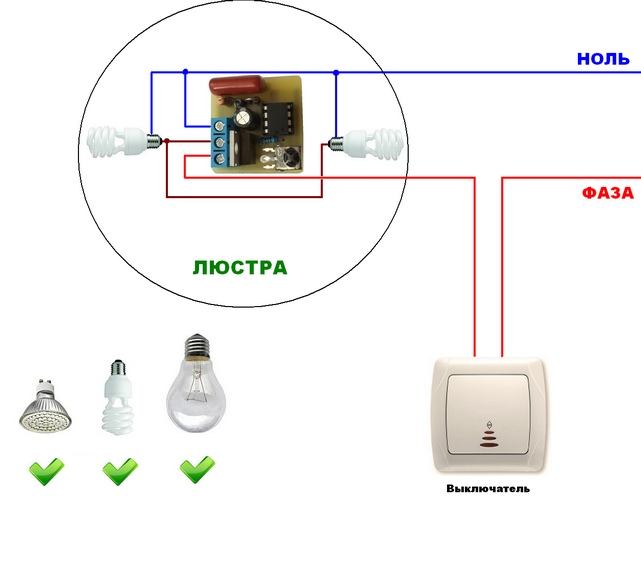

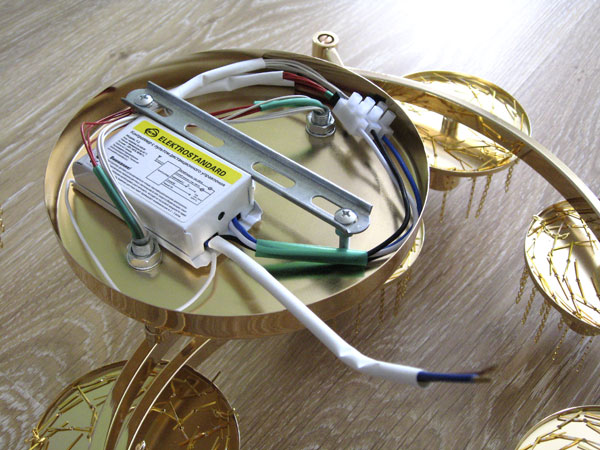

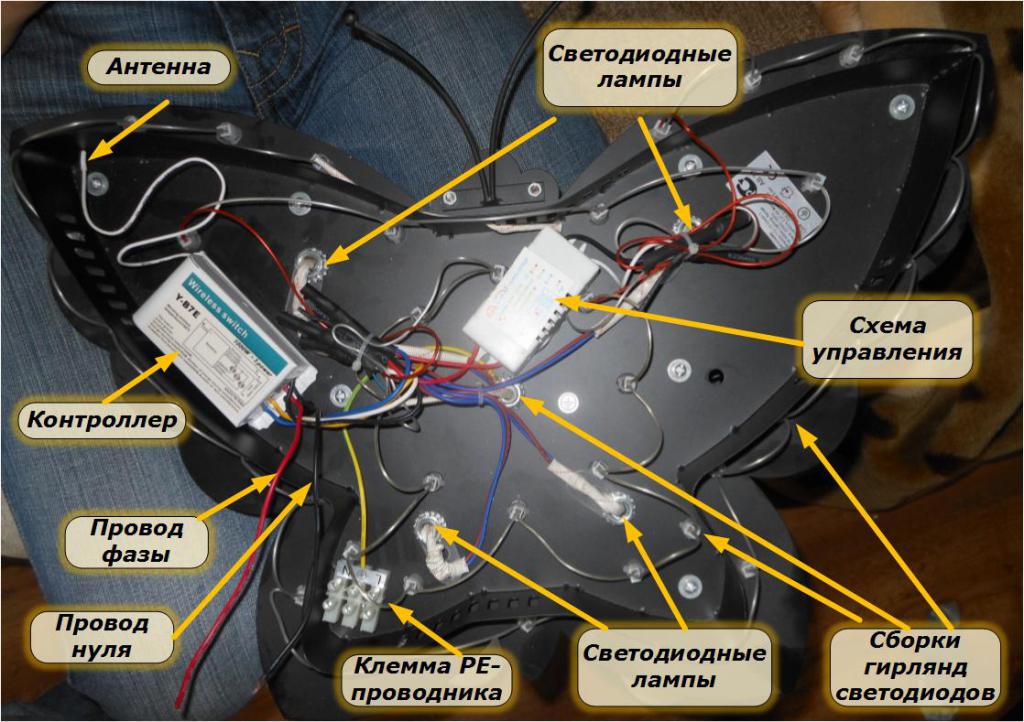

Установить контроллер можно в стакане люстры или в стене. Такое устройство позволяет управлять различными лампами - накаливания, светодиодными, галогенными, люминесцентными любого типа. Также допускается включение нескольких ламп одновременно. По такому же принципу можно организовать дистанционное управление уличным освещением.

Инфракрасные и радиочастотные выключатели

Встретить на рынке устройства инфракрасного типа можно, но они редкие. Намного чаще встречаются радиочастотные. Конструкция прибора довольно простая, в нем находится приемник сигнала. Управление производится при помощи любого пульта, можно использовать даже телевизионный. Также имеется функция ручного управления системой.

При помощи радиовыключателя можно управлять осветительными приборами как вручную, так и с любого пульта дистанционного управления. Но потребуется его привязывать к системе, чтобы «обучить» контроллер для дистанционного управления освещением. Конструкция контроллера практически не отличается от стандартного прерывателя цепи, то есть выключателя.

Взаимодействуют с осветительными приборами устройства при помощи силового блока, который подключается к нагрузке и сети переменного тока. Блоком можно подключить как лампы накаливания, так и галогенные. Стоит обратить внимание на то, что галогенные лампы должны подключаться при помощи ферромагнитного или электронного трансформатора.

Также допускается подключение люминесцентных ламп. Расположить выключатель освещения можно в любом месте, которое будет удобно для вас. Все силовые блоки желательно устанавливать в распределительной коробке, но допускается монтаж в стакане люстры.

Как использовать датчики

Если посмотреть на предложения различных фирм, то можно увидеть, что довольно большое количество разнообразных датчиков используются для управления светотехникой. В частности, датчики обнаружения движения позволяют дистанционно управлять осветительными приборами. Чаще всего датчики движения имеют инфракрасные излучатели. Это приборы, которые замыкают или размыкают цепь питания осветительных устройств, если произойдет увеличение уровня излучения в инфракрасном диапазоне.

При попадании в поле действия человека произойдет включение света. Дело в том, что температура тела у живого существа выше, нежели у неодушевленных предметов. После того как человек покинет зону действия включающего датчика, произойдет отключение света. Как правило, датчики обнаружения движения устанавливаются в подъездах, а также над входными дверьми. Намного реже их можно встретить в квартирах.

Плюсы и минусы инфракрасных датчиков

К минусам можно отнести возможность ложного срабатывания. Стоит заметить, что датчик реагирует на солнечные лучи и теплый воздух. При установке на улице он не сможет нормально функционировать, так как на него пагубно воздействуют атмосферные осадки. Также прибор может не сработать, если на человеке одежда из материала, который не пропускает инфракрасное излучение.

Также освещение будет выключаться постоянно через 10-15 секунд после снижения двигательной активности человека. Но есть и преимущества. С помощью таких приборов вы можете контролировать потребление электроэнергии. У вас получится снизить затраты на электроэнергию. А еще такими приборами довольно удобно пользоваться.

Как подключить инфракрасный датчик

Для того чтобы подключить датчик обнаружения движения, нужно просто воспользоваться схемой, которая приведена в нашей статье. Для того чтобы нормально ее реализовать, потребуется кабель с тремя жилами. С его помощью вся система управления будет запитываться от сети переменного тока, а также соединяться с нагрузкой. Причем обязательно все коммутируется с контроллером для дистанционного управления освещением.

Фазы необходимо подключить к аналогичному выводу датчика. Все нулевые проводники нужно соединить вместе. Светильник необходимо соединить с датчиком по фазе. Затем нужно проверить работоспособность всего механизма, для чего придется подать напряжение питания.

Как выбрать инфракрасный датчик

Для того чтобы выбрать инфракрасный датчик, необходимо обратить внимание на такие параметры:

1. Место, в котором будет устанавливаться устройство. Следует отметить, что приборы имеют различную степень защиты - от IP20 до IP55 включительно. Также можно встретить навесные и встраиваемые приборы. В квартире лучше всего использовать встраиваемые приборы, при этом степень защиты не имеет значения. Но если нужно установить устройство на улице или в подъезде, то рекомендуется обратить внимание на модели, которые защищены от воды и пыли. Желательно, чтобы они устанавливались на кронштейне.
2. Дальность действия. Нужно знать, что инфракрасные датчики могут уловить изменение температуры на расстоянии не более 20 м. В том случае, если прибор хотите поставить на улице, нужно, чтобы у него был большой радиус действия. Если же ставите устройство в квартире, этот параметр вам не нужен.
3. Максимальная мощность подключаемой нагрузки. Прежде чем приобрести датчик, узнайте, какую нагрузку вы будете подключать к нему. В зависимости от этого необходимо правильно выбрать устройство.
4. Необходимо, чтобы по вертикали угол обзора был до 20 градусов, а по горизонтали вплоть до 360, но не менее 60 градусов.

Микроволновые датчики

Стоит заметить, что не только инфракрасные датчики используются для управления осветительными приборами. Довольно часто можно встретить микроволновые устройства, которые излучают и принимают электромагнитные волны. Пока нет преград, работает устройство так, что длина и частота волн, которые излучаются и отражаются от всех объектов в комнате, одинакова.

Как только в зону действия попадет человек или другое существо, произойдет изменение параметров, активируется коммутация цепи осветительной системы. Из преимуществ таких датчиков можно отметить, что это высокоточное устройство, оно способно отменно работать даже в условиях плохой погоды. Но есть и недостатки. Это ложные срабатывания, высокая стоимость, а если у датчиков очень большой радиус охвата, то они могут навредить здоровью.

Датчики ультразвукового типа

Эти приборы похожи на рассмотренные выше. Внутри устанавливается генератор звуковой волны, ее частота не более 60 кГц. При этом ультразвук изучается и отражается от всех объектов, которые находятся в радиусе действия устройства. Как только человек или животное попадает в радиус охвата, происходит изменение звуковой волны, которая приходит на датчик.

Прибор сразу же начинает регистрировать движение. Недостатки у таких устройств все же имеются. Среди них стоит отметить, что они не всегда реагируют на плавное перемещение человека или животного. Кроме того, они могут вызвать дискомфорт у домашних питомцев.

Но есть и явное преимущество этих устройств. Можно выделить низкую стоимость, а также возможность работы при повышенной влажности, больших перепадах температуры, а также они регистрируют движения независимо от того, из какого материала изготовлена одежда человека.

Звуковые и комбинированные датчики

Звуковые устройства позволяют реагировать на быстрое и резкое изменение звука, его уровень должен устанавливаться при помощи изменения чувствительности датчика. Наверняка все видели, как происходит включение/отключение осветительных приборов с помощью хлопков. Одна из разновидностей звукового датчика - это голосовые выключатели осветительных устройств.

Что касается комбинированных датчиков, то в них совмещено сразу несколько технологий, которые позволяют обнаружить движение. Другими словами, в одном устройстве может быть установлен как микроволновый датчик, так и инфракрасный. Можно встретить комбинацию ультразвукового и микроволнового, такие приборы очень качественно выполняют задачу, которая перед ними поставлена.

Управление освещением

В последние годы очень часто можно встретить систему «умный дом». Именно в них присутствует голосовое управление приборами освещения. Для этого устанавливаются голосовые датчики-выключатели, которые коммутироваться могут также компьютером или смартфоном. На последних обязательно нужно установить специальную программу.

Выключатели осветительных приборов голосового типа можно разделить на те, которые требуют настройки, а также те, которые работают без нее. Если нужно производить настройку, то приходится обучать устройство различным командам. Вы подаете команду, микроконтроллерная система ее запоминает. Также вы указываете, что именно на эту команду должна сделать система. Если же настройку не нужно проводить, то это означает, что команды уже находятся в памяти устройства, достаточно изучить инструкцию, чтобы узнать, как управлять освещением. Только не перепутайте голосовые команды.

Продолжаю рассказывать про самые простые и доступные способы управления электрическими приборами через интернет с использованием облачных сервисов. В первую очередь такие устройства актуальны для владельцев загородных домов, чтобы иметь возможность дистанционно включить обогрев и не допустить вымораживания дома. Беспроводные вай-фай реле в формате DIY от компании ITEAD в первую очередь привлекательны своей ценой. Готовое к работе устройство предлагают фактически по себестоимости компонентов, которые в нём используются. Шутка ли, что самое простое реле стоит менее 5 долларов?

Ранее, я уже про компактные реле, которые позволяют дистанционно управлять нагрузкой. Сегодня же я покажу новые устройства. Во-первых, это устройство с двумя независимыми реле Sonoff Dual, а во-вторых, реле Sonoff TH, имеющее на борту ввод для внешнего датчика температуры/влажности. Такое реле позволяет не только получить возможность дистанционного наблюдения за температурой и влажностью, но и автоматизировать процесс поддержания этих параметров в заданном диапазоне.

Итак, давайте разбираться!

2. В первую очередь, реле обзавелись новым корпусом. По размерам они стали примерно в 2 раза больше, чем реле первого поколения. Появилась более внятная маркировка и более удобная кнопка для программирования и ручного управления.

3. Винтовые клеммы заменены на пружинные. Очень правильное решение, позволяющее надежно подключить нагрузку без риска сорвать резьбу на контактах. Sonoff TH выпускается в двух модификациях, с реле рассчитанным на нагрузку 10 или 16 ампер. То есть во втором случае через реле можно коммутировать нагрузку мощностью до 3600 ватт. Модификация с реле на 10 ампер стоит 7,5 долларов. С реле на 16 ампер - 8,6 долларов (столько же стоит двойное 10А реле Sonoff Dual).

4. Реле может работать самостоятельно, либо к нему можно подключить внешние датчики. На выбор предлагается температурный зонд DS18B20 (на фото по центру), стоимостью 3,5 долларов, либо температурно/влажностный сенсор AM2301 стоимостью 4,3 доллара.

5. Слева одиночное реле с разъемом для внешних датчиков. Справа - двойное реле, без разъема для внешних датчиков.

6. Устройство построено на базе хорошо известного чипа ESP8266. Вся слаботочная часть находится на нижней части платы. Слева можно видеть разъемы, позволяющие подключить USB-TTL адаптер. Те, кто не доверяет публичному облачному сервису всегда может залить модифицированную прошивку на устройство и настроить его под свои нужды. В интернете есть примеры, как это сделать.

7. Собираем простейшую схему, чтобы продемонстрировать работу устройства. В качестве нагрузки у нас небольшой светодиодный прожектор. Подключаем его к сети 220 вольт через реле Sonoff TH10. Чтобы иметь возможность дистанционного управления реле, вам необходимо произвести процедуру «спаривания» реле с вашей домашней wi-fi сетью, работающей в диапазоне 2,4 Ггц.

8. Настройка производится через фирменное приложение EWeLink на смартфоне, доступное как для iOs, так и для Android.

9. После первичной процедуры спаривания, вы получаете возможность управлять нагрузкой как вручную (с кнопки на корпусе реле), так и дистанционно (через приложение на смартфоне). Также можно настроить таймеры на включение и автоматизировать управление, указав рабочие диапазоны температуры и влажности.

10. Один из вариантов применения реле первой версии - управление бра рядом с кроватью в спальне. Единственный недостаток заключается в том, что с экстетической точки зрения лучше бы реле было сделано в корпусе обычного торшерного выключателя, т.к. в таком виде, как сейчас, нажимать маленькую кнопку на корпусе, для включения света не через приложение, совершенно неудобно. Наличие таймера позволяет запрограммировать включение/выключение света например на период вашего отпуска, чтобы создать имитацию того, что в квартире кто-то находится.

11. Вариантов для использования реле - огромное множество. В частности у меня есть желание наконец-то автоматизировать управление с помощью двойного реле Sonoff Dual (одно реле на опускание троса, другое - на подъем). Как сделаю, обязательно об этом напишу. Также я использую реле для дистанционного включения света, когда подъезжаю к загородному дому в темное время суток.

Применений достаточно много. Можно, например, сделать самодельный теплоаккумулятор из бака с водой, запрограммировав его на нагрев в ночное время, на дешевом тарифе. Можно сделать хранилище для картошки на балконе с подогревом или же дистанционное открытие ворот в гараже. Можно автоматизировать включение вентилятора в санузле при превышении заданного порога уровня влажности. В общем, всё зависит от вашей фантазии. Для программирования и дистанционного управления реле необходимо, чтобы они имели доступ в интернет. Если они предварительно запрограммированы на работу по таймеру, то они могут работать автономно. Заказывать реле лучше на официальном сайте компании, доставка в Россию стоит 6 долларов.

Все материалы про строительство загородного дома своими руками в хронологическом порядке можно посмотреть .

Чтобы подключить частотник к асинхронному трёхфазному двигателю, следует хотя бы на минимальном уровне разбираться в схеме его подключения и принципах работы. Нижеприведённая информация позволяет изучить данную тему.

Принцип управления электродвигателем

Ротор электрического двигателя функционирует благодаря вращению электромагнитных полей под статорной обмоткой. Скорость движения ротора находится в зависимости от промышленной частоты питающей сети.

Стандартное её значение составляет 50Гц и вызывает соответственно пятьдесят колебательных периодов за секунду. На протяжении минуты количество оборотов увеличивается до трёх тысяч. Настолько же часто осуществляются обороты ротора подвергаемого воздействию электромагнитных полей.

При изменении уровня прилагаемой к статору частоты, появляется возможность управления вращательной скоростью ротора и соединяемого с ним привода. Именно благодаря этому принципу осуществляется управление электродвигателем.

Классификация частотных преобразователей

По своим конструктивным различиям модели делятся на:

Индукционные.

Сюда относятся электрические двигатели имеющие асинхронный принцип работы. Данные устройства не отличаются высоким уровнем КПД и значительной эффективностью. Ввиду этих качеств они не имеют большой доли в общем числе преобразователей и редко применяются.

Электронные.

Пригодны для осуществления плавного управления оборотами в машинах асинхронного и синхронного типа. Управление в электронных моделях может производиться двумя способами:

Скалярный (согласно предварительно введённым параметрам взаимозависимости вращательной V и частоты).

Наиболее простой подход к управлению, довольно неточный.

Векторный.

Отличительной характеристикой является точность управления.

Векторное управление преобразователем частот

Принцип работы векторного управления заключается в следующем: при нём оказывается воздействие на магнитный поток, изменяя направление его «пространственного вектора» и регулирующий роторную частоту поля.

Создать рабочий алгоритм частотного преобразователя с векторным управлением можно при помощи двух способов:

Бессенсорное управление.

Осуществляется за счёт назначения зависимостей чередования между последовательностями широтно-импульсных модуляций инвертора для предварительно составленных алгоритмов. Регуляция размера амплитуды и выходной частоты, которую имеет напряжение, осуществляется в соответствии со скольжением и нагрузочным током, но обратная связь от роторной вращательной скорости не учитывается.

Потокорегулирование.

Рабочие токи устройства регулируются. При этом они раскладываются на активный и реактивный компонент. Это облегчает возможность внесения корректирующих изменений в рабочий процесс (изменение амплитуд, частот, векторных углов, которые имеет напряжение на выходе).

Способствует повышению точности и диапазона . Весьма актуален такой подход для устройства с малыми оборотами и высоким уровнем двигательных нагрузок.

В целом, схема векторного управления более прочих подходит для динамической регулировки вращающегося момента трёхфазного асинхронного двигателя.

Подключение транзисторных ключей

Все шесть IGBT-транзисторов соединяются с соответствующими диодами обратного тока с соблюдением встречно-параллельной схемы. После по цепи силового подключения, образуемой каждым транзистором происходит прохождение активного тока асинхронного двигателя, с последующим направлением его реактивной составляющей через диоды. С целью обеспечения безопасности инвертора и асинхронного двигателя от воздействия сторонних электрических помех конструкция преобразователя частоты может включать в себя помехозащитные фильтры. Если промышленные источники постоянного тока имеют рабочее напряжение в 220 В, то они также могут использоваться для запитывания инверторов.

Как подключить частотник к асинхронному двигателю?

Используемый для управления зачастую используется для энергоснабжения трёхфазных двигателей. С помощью также возможно обеспечить присоединение такого устройства к однофазной сети, предотвратив снижение его рабочей мощности. Этим они значимо выигрывают у конденсаторов, которые при подключении не могут сохранить исходный уровень мощности. Подробней про применение частотника для трехфазника- смотрите .

При подключении частотного преобразователя следует предварительно разместить автоматический выключатель, функционирующий от тока сети по значению равного номинальному (или наиболее близкого к таковому) уровню потребления тока в двигателе. Если используется частотник трёхфазного типа, то соответственно следует воспользоваться трёхфазным автоматом с общим рычагом. Такой вариант обеспечивает быстрое обесточивание всех фаз сразу при замыкании на одной из них.

Ток срабатывания по своим характеристикам должен совпадать с однофазным током электрического двигателя.

В случае же, если для частотного преобразователя свойственно однофазное питание, то следует применить одинарный автомат, который подходит для работы с утроенным однофазным током.

Однако, при любых обстоятельствах установку нельзя осуществлять через включение автомата в месте разрыва нулевых или заземляющих проводов. В таких условиях подразумевается только прямое включение автомата.

Дальнейшую настройку преобразователя частоты осуществляют через соединение с контактами электрического двигателя. Используются при этом фазные провода. Но предварительно производится соединение обмоток электрического двигателя по схеме «звезда» или «треугольник».

Работа по той или иной схеме базируется на том, каков тип преобразователя частоты и характер производимого им напряжения.

По стандарту корпус каждого двигателя имеет отметку с двумя значениями, которым может равняться напряжение. Если частотник продуцирует напряжение соответствующее нижней границы, то соединение осуществляется по типу «треугольник». В остальных случаях для использования принцип «звезды».

Месторасположение управляющего пульта, обязательно прилагающегося при покупке частотного преобразователя, следует подбирать тщательно, чтобы обеспечить наибольшее удобство пользования.

Подключения пульта управления осуществляется по схеме обозначенной в прилагаемой к преобразователю инструкции. После рукоятка фиксируется на нулевом уровне, и автомат включается. В этот момент должно наблюдаться свечение светового индикатора.

Для использования частотного преобразователя, следует надавить кнопку «RUN» (она уже запрограммирована надлежащим образом). Далее делается лёгкий поворот рукоятки, провоцирующий старт постепенного вращения электрического двигателя. Если вращение осуществляется в направлении, противоположном необходимому, то следует нажать реверс. После при помощи рукоятки настраивается требуемая частота вращения устройства. При этом следует учитывать, что на корпусе пульта управления зачастую прописаны не уровни , выражаемые в оборотах в минуту, а частоты, которую имеет питающее напряжение, выражаемое в герцах.

Чтобы ограничить пусковой ток и снизить пусковой момент в момент пуска асинхронного двигателя с уровнем мощности больше 5000Вт, используется подключение типа «звезда-треугольник». До достижения номинала скорости задействуется схема подключения частотного преобразователя «звезда», а после питание осуществляется по схеме «треугольник». В момент переключения уровень пускового тока уменьшается в три раза относительно прямого пуска. При начале работы по второй схеме до момента разгона двигателей ток возрастёт до уровня прямого пуска. Такой варианты наиболее актуален для, имеющих большую маховую массу, позволяя после разгона сбросить нагрузку.

Логично, что использование такой схемы возможно только с двигателями, рассчитанными на подключения обоих типов.

Проведение работы по схеме «звезда-треугольник» всегда чревато резкими скачками уровня тока в противовес плавному нарастанию в условиях прямого пуска. В момент смены соединения скорость резко снижается и увеличить её можно только увеличив силу тока.

На нашем канале появилось новое видео. В нём Дмитрий Приколота рассказывает, как устроен выход remote в ГУ, как правильно подключать ремоут от головного устройства к усилителю. Вы узнаете, сколько усилителей можно подключать, в каких случаях необходимо реле, какое сечение провода выбрать на rem.

Ниже - текстовая версия данного видео.

Как подключить ремоут

Всем привет, друзья! С вами Дмитрий Приколота и Школа Автозвука. И в сегодняшнем видео мы поговорим о проводе remote. Я вам расскажу, как непосредственно устроен выход remote внутри головного устройства, как мы подключаем ремоут, когда у нас в системе два и более усилителей и как подключить remote на периферийное оборудование (подсветка, вентиляторы, в общем всё, что нужно включить от головного устройства).

Remote, это выход на колодке питания ГУ, предназначенный для управления (включение и выключение) периферийного оборудования посредством подачи и снятия с него напряжения 12 В. Изначально он был сделан для управления активными антеннами, для радио. А второе назначение данного провода - включение и выключение усилителей. В колодке ISO-разъёма ремоут практически всегда голубого цвета. Пока что на моей практике исключений не встречалось.

Как организован remote-выход внутри головного устройства? Посредством транзисторного ключа, находящегося внутри ГУ, на его плате. При этом его способность пропускать ток ограничена на уровне примерно 200 мА (ЗАПОМНИТЕ ЭТО!). Точное значение обычно написано в инструкции к вашему головному устройству.

ВНИМАНИЕ! Выход remote является слаботочной цепью! Подключение высокой нагрузки или закорачивание провода на кузов приводит к выходу из строя транзисторного ключа! Для восстановления есть только одно решение - отдать головное устройство в ремонт, для перепайки данного транзистора. Только тогда выход ремоут заработает. Запомните это и будьте аккуратными!

И не забывайте, что любые действия с аудиосистемой проводятся в выключенном состоянии. В идеальном случае надо снимать главный предохранитель системы, так как бывают случаи, когда закорачиваются силовые провода.

Как же организован вход ремоут в самом усилителе? Он организуется так же, с помощью транзисторного ключа, который управляет ШИМ-контроллером вашего блока питания, то есть «мозгами» блока питания усилителя. Либо же эти 12 В, поступившие на колодку усилителя, идут в микросхему ШИМ-контроллера, туда же.

Обратите внимание, что при этом токопотребление практически отсутствует и находится на уровне до 5 мА, часто - меньше 1 мА. Потому что для блока питания важно только наличие напряжения 12 В. Он ничего не потребляет. У него есть специальная колодка и 12 В с аккумулятора, откуда идёт питание. Поэтому запомните - REM-вход усилителя не потребляет ток! Туда достаточно просто подать потенциал, размах напряжения.

Таким образом, если у нас в системе несколько усилителей, то провод remote подключается к каждому из них. Вы можете сделать так, как показано на схеме, то есть развести провода, как в паутине, на несколько усилителей. Либо же протянуть его к одному усилителю, с него - дотянуть до второго, со второго на третий и так далее. Эта схема будет работать. Вы можете так подключить хоть 50 усилителей.

Единственное, что я вам рекомендую, это использовать провод сечением 1,5-2 мм². Причина в том, что такой провод проще фиксировать в колодке, проще прокладывать, не боясь повредить его механически, во время инсталляции и эксплуатации вашей аудиосистемы.

Но не всё так просто в реальной жизни. Бывают случаи, когда один или два усилителя просто не включаются. Когда их много, такое иногда бывает. И дело здесь просто в схематике данных усилителей. Тогда мы делаем вот что: перед каждым входом remote в усилитель ставим диод, как бы странно это не звучало. Схема при этом практически не меняется. Диод можно установить прямо в клемму, зажать его там, а к нему rem-провод просто припаять.

Но это нужно делать тогда, когда у вас не запускается какой-либо из усилителей. Например, вы добавили в систему усилитель, а он или предыдущий перестал запускаться. В принципе, вы можете сразу установить диоды, чтобы себя обезопасить от такой ситуации. Я рекомендую вам ставить диод 1N4007.

Почему именно его? Потому что в целях автозвука, при эксплуатации аудиосистем, он является оптимальным, на мой взгляд. Во-первых, из-за его стоимости. Его цена - от 1 до 5 рублей. Купить его можно в любой радиолавке, так как это достаточно распространённая радиодеталь. Ну и ещё у него достаточно толстые выводы. То есть, эти ножки, которые вы видите по бокам. Они в процессе подключения и эксплуатации просто не сломаются, так как у них будет достаточная толщина.

Как устанавливаются эти диоды? Своим минусом, то есть серенькой полосочкой, нанесённой на цилиндр диода, он вставляется в усилитель. А та часть диода, где нет серой полоски, припаивается к проводу remote, который идёт от ГУ. В чем суть этого диода? Он пропускает напряжение только в одну сторону.

То есть, таким образом вы осуществляете развязку rem-сигнала (хотя, на самом деле, там нет сигнала, там просто напряжение, а оно либо есть, либо его нет). Усилители при такой схеме подключения начинают нормально, стабильно работать - включаться, выключаться и не приносят вам никаких проблем.

Что касается установки реле. Если есть несколько усилителей, его устанавливать бессмысленно, так как rem-выход позволяет дать нагрузку до 200 мА, а усилители практически не потребляют с rem-входа ничего. Но есть ситуации, когда нужно поставить реле непосредственно на провод remote.

Когда же нужно устанавливать реле на ремоут? Это нужно делать, когда у нас есть какое-то дополнительное периферийное оборудование, необходимое системе: вентиляторы охлаждения, подсветка, электрические подъёмники на фальш-пол и так далее. Тогда с помощью реле нам необходимо усилить выход remote головного устройства.

Обычно ставят «вазовское» реле 90.3747. Либо же аналогичное ему, с сопротивлением катушки 80-90 Ом. Это как раз соответствует токопотреблению от провода remote в районе 150 мА. Реле будет щёлкать и работать нормально, а коллекторный выход головного устройства, то есть выход «ремоут», не будет нагружен и не сгорит.

Какая же схема подключения в данном случае? Провод ремоут от головного устройства мы подключаем на 85 колодку реле. Плюс - от АКБ, через предохранитель, мы подключаем на 87 колодку. В таком случае часто организовывается предохранитель непосредственно на дистрибьюторе питания усилителя, который расположен рядом с ним. Запомните, предохранитель защищает, в первую очередь, провод, а не устройство!

Он ставится в точке смены сечения. Это, как правило, и есть дистрибьютор. 86 колодка «сажается» на «минус», на кузов, либо же на «минусовый» провод, в зависимости от того, как у вас организована «масса». 30 колодка является готовым усиленным выходом ремоут. Когда сигнал поступит от головного устройства, он включит катушку, находящуюся внутри самого реле.

Катушка, в которой находится простой электромагнит, потянет на себя контакты и замкнёт между собой 87 и 30 контакты реле. Таким образом «плюс» от АКБ дальше подастся в нагрузку и включит подсветку или вентиляторы, по сигналу с головного устройства. Как только мы выключим ГУ, на 85 колодке пропадёт 12 В, катушка разомкнётся, разомкнуться контакты 30 и 87, а периферийное оборудование будет обесточено.

Давайте подытожим! Во-первых: ремоут выход является слаботочным выходом головного устройства, так как там стоит транзисторный ключ, который и управляет этим выходом - подаёт и отключает 12 В. Закорачивать провод, когда головное устройство включено, либо подавать на него большую нагрузку нельзя! Выход сгорит практически немедленно! Даже без какого-то щелчка, шума, пыли, запаха. Вы этого даже не заметите, просто пропадёт 12 В и больше не появится, пока вы не отнесёте своё ГУ в ремонт и его там не восстановят.

Когда же у нас в системе появляется несколько усилителей, мы не ставим никакие «умощняющие» реле, а подключаем усилителя один за другим. Если при такой конфигурации какой-либо из усилителей не запускается (а при отключении нового усилителя другие работают), ставим перед rem-входом усилителей по одному диоду 1N4007. Как это делается, я рассказал.

И если у вас есть дополнительное периферийное оборудование (подсветка, вентилятор или что-то другое), которое необходимо запускать вместе с аудиосистемой, в этом случае мы прибегаем к установке дополнительного реле, которое и станет новым rem-выходом, гораздо мощнее.

Если вам понравилось это видео, ставьте «лайки», делитесь им с друзьями, что и они узнали, как правильно разводить rem-провод, какие при этом могут быть проблемы. Ну и напишите в комментариях, как организован rem-выход у вас в системе. У меня лично ремоут идёт от каждого усилителя к последующему. То есть, заходит на первый и так далее. Ну, а на сегодня всё.

,

Самостоятельная установка простой системы беспроводного управления освещением радиопультом происходит легко и требует минимальных знаний электротехники. Разберемся в разновидностях, деталях и принципах подключения дистанционных выключателей, работающих по радиоканалу.

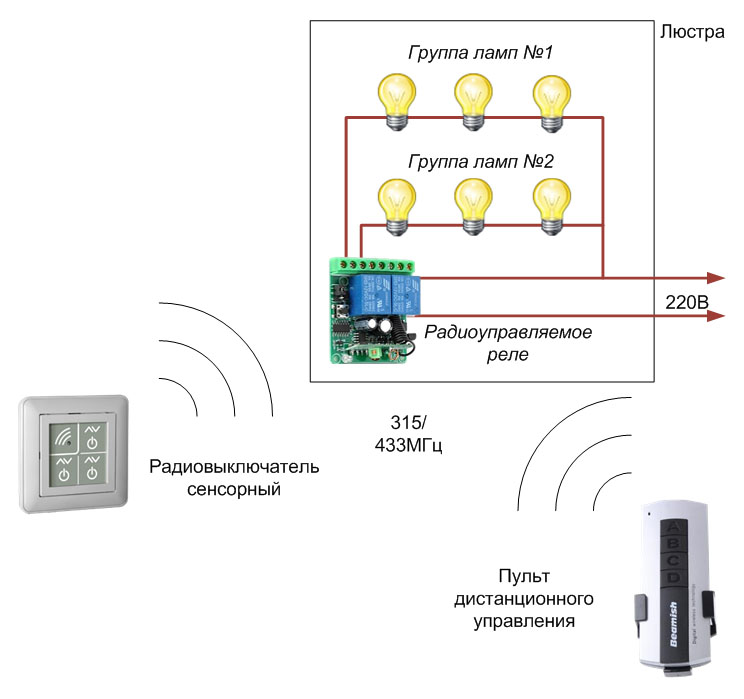

В беспроводной системе управления освещением посредством радиопульта используют два основных прибора:

1. Командное устройство — пульт переносной или стационарный.
2. Исполнительный модуль — силовой блок (радиореле, радиодиммер) или RGB-контроллер.

Дистанционное управление освещением: 1 — радиоприемник; 2 — потолочный светильник; 3 — радиогеркон; 4 — бра; 5 — настенный пульт; 6 — радиодатчик освещенности/движения; 7 — переносной пульт

Разновидности и возможности радиопультов

Переносные радиопередатчики бывают похожими на пульт телевизора или в виде брелка. Последний может находиться в кармане или висеть в прихожей и отключать освещение во всей квартире.

Настенные радиопульты выпускаются в трех вариантах:

1. Панель с сенсорными кнопками (клавишами) для накладного монтажа, похожая на обычный выключатель. Приклеивается двухсторонним скотчем или закрепляется саморезами в любом сухом месте — где удобно, не думая о прокладке проводов.
2. Вставка-плата для совместимого кнопочного сенсора. «Таблетка» устанавливается внутри коробки скрытого монтажа или в корпусе накладного выключателя.
3. Универсальный радиопередатчик для модернизации действующей схемы освещения. Размещается в глубокой монтажной коробке и работает от штатного выключателя.

Помимо внешнего вида радиопульты различаются радиусом действия (до 100 м) и функциональностью. Простейшие модели — одноканальные, включающие и отключающие единственный светильник, иногда могут управлять радиодиммером. Многоканальные пульты работают с несколькими зонами освещения и настраиваются по индивидуальным сценариям для каждого силового модуля.

Управлять источником света можно из разных мест, установив один радиопульт около двери, а другой у изголовья кровати. Единственное ограничение — металлические поверхности, ослабляющие дальность действия, поэтому не стоит крепить устройство на холодильник. При размещении командных и исполнительных устройств в разных комнатах учитывают снижение мощности радиосигнала при прохождении сквозь стены и перекрытия, если нужно — применяют ретрансляторы.

Таблица. Потери радиосигнала

Как выбрать исполнительный блок

Связь между приборами различных модификаций может осуществляться по разным протоколам. Совместная работа радиовыключателя и пульта возможна только при их совместимости, что зависит от производителя и серии продукта.

Нагрузка

Подбор силового блока производится в зависимости от характера нагрузки. Мощность прибора, указываемая как максимальная, соответствует нагрузке от лампочек накаливания и галогенных на 220 В. Для источников света, подключаемых через трансформатор, используют понижающий коэффициент:

• 0,7 — для низковольтных «галогенок»;
• 0,5 — для люминесцентных ламп.

Труднее определить реальную нагрузку от энергосберегающих ламп , в силу их большого стартового тока. Простой метод, не исключающий перегрузку и спекание контактов — сделать трехкратный запас по мощности. Гарантированный способ защиты от неприятностей — применение специального модуля, предназначенного для работы с LED и энергосберегающими лампами, или с возможностью подсоединения внешнего реле мощности.

Размещение

Допустимая коммутируемая мощность блоков связана с их габаритами. Радиореле для нагрузки в 200-300 Вт свободно уместится во многих светильниках — по размерам оно не больше спичечного коробка. Модули, рассчитанные на 3-5 кВт, оснащаются радиаторами охлаждения и значительно больше по размерам, но имеют плоскую компоновку и легко прячутся в пространстве за панелями.

Отдельные серии приборов выпускаются в REG-корпусах для закрепления на DIN-рейках с возможным подсоединением внешней антенны. Для работы во влажных условиях предназначены приемные блоки с повышенной защитой (IP65).

Кроме команд от пультов, силовые модули способны работать от сигналов с датчиков освещения и движения, оснащенных радиоканалом. Производители оборудования для дистанционного управления светом предлагают и готовые наборы с типовыми решениями, упрощающими выбор подходящих устройств. Самый элементарный вариант — втыкаемый в розетку радиоадаптер, вообще не требующий монтажа.

Как подключить силовой блок

Принцип подсоединения исполнительного модуля начального уровня понять легко: на вход устройства подают фазу и ноль внешней сети, а нагрузку подключают к выходу. Свитый спиралью антенный провод размещают без перегибов, прямой не обматывают вокруг корпуса, а стараются максимально выпрямить и не повредить изоляцию.

Внимание! Электромонтажные работы выполняют после отключения питающей сети, соединяя провода качественно и правильно.

Определенные типы нагрузок: драйверы ламп, импульсные преобразователи и т. п., способны создавать высокочастотные помехи, мешающие корректной работе устройств. Лампочки могут моргать или не отключаться, неисправность устраняют включением в схему балласта — помехоподавляющего конденсатора на 0,47 мкФ/275 В.

Подключение исполнительных устройств: 1 — лампа; 2 — балласт; 3 — силовой блок на один канал; 4 — однофункциональный радиодиммер

Совет. Чтобы избежать проблем с радиосвязью, устройства размещают не ближе 50 см от бытовых приборов и далее 100 см друг от друга.

Незначительные сложности подключения связаны с отсутствием единого стандарта цветовой маркировки проводов, что решается внимательным изучением инструкции.

Схема подключения силовых блоков: 1 — радиореле DeLUMO; 2 — радиокоммутатор GIRA-mini двухканальный; 3 — светильник; 4 — нагрузка 1-го канала; 5 — нагрузка 2-го канала

Модернизировать существующее освещение и оставить штатные выключатели можно, установив в них как радиопередатчик, так и приемное устройство, которое по сигналу с пульта будет подавать напряжение в действующую электропроводку.

Подключение встраиваемых блоков: 1 — лампы; 2 — проводные выключатели; 3 — радиоприемник ROP-02; 4 — беспроводное реле RFSAI-61B; 5 — внешний выключатель

Схему дистанционного управления светодиодными лентами рассчитывают и собирают аналогично проводной, разница только в контроллере, оснащенном радиомодулем.

Принципиальная схема: 1 — блок питания; 2 — RGB-контроллер; 3 — трехцветная лента

Для изменения яркости свечения монохромных светодиодных лент подходит малогабаритный светорегулятор: 1 — источник питания; 2 — усилитель сигнала; 3 — диммер одноканальный; 4 — одноцветная лента

После подключения оборудования радиопульты «привязывают» к силовым блокам и создают желаемые сценарии работы осветительных приборов. В некоторых моделях режимы переключаются перемычками, помимо программной настройки.

Опробовав простейший вариант, состоящий лишь из приемника и передатчика, можно проверить на себе удобство системы «умного» дома и продолжить расширение комплекса, постепенно добавляя новые бытовые устройства.
