Как подключить антенный кабель к телевизору самсунг. Подключение спутникового тв. Дециметровая комнатная антенна ДМВ
Современное жилье трудно представить без телевидения. Для устойчивого приёма ТВ сигнала требуется телеантенна, подключённая к телевизору специальным телевизионным кабелем. Среднее время службы такого провода при правильном подсоединении составляет 10 лет. На сокращение срока эксплуатации кабеля могут повлиять перепады температуры, ремонт помещения, перестановка мебели и другие неблагоприятные факторы.
Способы соединения проводов
Некоторые люди для установки телеантенны обращаются в специализированные мастерские, но большинство домашних умельцев предпочитает делать такую работу самостоятельно. Она не представляет особой сложности и под силу каждому, кто обладает элементарными знаниями по электричеству и понимает, антенный кабель для телевизора как выбрать и установить.
Существует несколько способов подсоединения антенных проводов между собой:
- Пайка (с применением паяльника с оловом и канифолью).
- Скрутка (механическое скручивание свободных концов провода).
- Соединение F-гайкой (простой и надёжно фиксируемый резьбовой контакт).
Из-за сложности исполнения первых двух вариантов рассмотрим самый актуальный, легкодоступный и проверенный временем способ подсоединения кабеля методом применения специального соединителя - F-гайки. Хоть существует ещё два способа решения задачи, они требуют гораздо большего времени и усилий, не гарантируя при этом стопроцентного успеха в плане качественного приёма сигнала. Первый способ дополнительно требует ещё и навыков обращения с паяльником.
Этапы выполнения работы
Прежде чем приступать в работе , следует отключить телеприёмник от электросети. Затем необходимо внимательно осмотреть и ощупать антенный провод на предмет износа его внешней изоляции. В случае наличия микротрещин и шелушения отдельных участков желательно их полностью обновить. После этого нужно измерить длину требующего замены или наращивания кабеля для телевизора и записать показатели. Крайне нежелательно большое количество стыковочных узлов, так как каждый из них влияет на качество получаемого сигнала. Оптимальным вариантом является замена цельного куска антенного провода от делителя до телевизора.
При наращивании кабеля лучше создать запас его длины для возможного изменения места дислокации телеприёмника в будущем, а излишек свернуть в кольцо небольшого диаметра и зафиксировать, обмотав клейкой лентой.
Перед поездкой за покупкой материалов для антенны желательно отрезать небольшой фрагмент существующего провода в качестве наглядного образца для подбора аналогичного. Это поможет правильно подобрать кабель в случае незнания его буквенных или цифровых обозначений.
Объясняя, как выбрать кабель для спутникового телевидения, специалисты советуют подбирать его по представленному фрагменту либо в зависимости от марки телеприёмника . Также надо заранее определиться с методом прокладки антенного провода (открытым или скрытым).
При использовании скрытой прокладки кабель монтируется в стробе под слоем штукатурки, полом или плинтусом. При этом методе применяют такие марки, как АПВ, АППВ, ВАРН, АПС и пр. Он требует несколько более толстого слоя внешней изоляции проводов. Приобретя требуемое количество кабеля нужного качества и определившись с методом прокладки, можно приступать к установке антенного кабеля.
Структура и порядок установки
Чтобы понять, как соединить антенный кабель между собой, необходимо получить представление о его общей структуре . Специалисты называют его специальным коаксиальным проводом для передачи ТВ сигнала, изображения и звука. Основных жил в нём две:
- центральная (принимает видео- и аудиосигнал);
- экранирующая (защищает от магнитных и радиопомех).
Коаксиальный телевизионный кабель состоит из четырёх компонентов. Основным из них является центральный жёсткий провод (он медный либо алюминиевый, залит сплошной изоляцией из полиэтилена или фторопласта). Этот провод завёрнут в тонкую оплётку из меди или алюминия. Присутствие изолирующего полиэтилена не даёт двум основным жилам контактировать между собой, что является критически важным условием для качественного приёма сигнала. Завершающим слоем является наружная изоляция, служащая защитой шнура от механических повреждений. Чаще всего используются провода маркировок RG-6,SAT-50, SAT-703.
Чтобы понять, как соединить телевизионный кабель между собой , необходимо следовать инструкции:
Если F-гайка прилегает неплотно, надо обжать её пассатижами прямо на проводе до надёжной фиксации.
Сплиттер-устройство и принцип действия
Если преследуется цель разделения сигнала подачи на несколько приёмников, используется делитель или «краб» .Оригинальное название этого устройства - сплиттер. Он представляет собой коробочку с разъёмами под соединение с F-гайкой.
Надпись IN на разъёме всегда на делителе одна и служит для подающего сигнал кабеля. Надпись OUT предназначена для кабелей, идущих к приёмникам (их может быть несколько). Количество разъёмов с надписью OUT всегда должно быть больше на единицу, чем телевизоров, то есть для двух ТВ приёмников - 3 разъёма, для трёх - 4 и т. д. Нежелательно оставлять пустые разъёмы, так как это приводит к ухудшению подачи сигнала вследствие потери сопротивления в кабеле. Но если стоит задача по разделению кабеля на 4 и более телевизора, следует присоединить специальные сплиттеры с усилителями.
Прежде чем подключать приёмник
, остаётся разобраться с тем, как правильно подсоединить антенный кабель к штекеру, то есть непосредственно к телевизору. Здесь также применяется гаечное соединение. Штекер может быть прямым и угловым. Какой из них выбрать, не имеет значения, поскольку между ними нет принципиальных отличий. Иногда бывают случаи, когда прямой штекер (применяемый чаще всего) неудобен в подключении из-за внешних помех.
Убедившись в надёжном подключении всех необходимых элементов телевизионной антенны и их устойчивости к внешним механическим нагрузкам, можно включать электропитание и начинать настраивать телевизор. Самостоятельная работа по правильному соединению коаксиального антенного провода не представляет собой сверхтяжёлой задачи и вполне по плечу человеку, желающему обучаться новому.
Многие пользователи спутникового телевидения сталкиваются с проблемой подключения антенного кабеля к блоку питания. Мы попытались решить эту проблему и ниже приводим несколько советов по ее устранению.
Для справки . Блок питания – это вторичный источник электропитания. Он используется для обеспечения узлов ресивера электроэнергией. В большинстве случаев блок питания выполняет и дополнительные функции. Он обеспечивает стабилизацию и защиту питающего напряжения.
Для того чтобы подключить антенный кабель к блоку питания, необходимо соединить кабель и штекер блока питания активной антенны.
1. Вначале осуществляем разделку кабеля. Для этого отступаем от его конца на полтора и по кругу удаляем изоляцию с помощью ножа. Старайтесь ни в коем случае не нанести повреждения оплетке кабеля, который находится под изоляцией. Это разные проводки и фольга экрана.
2. Снимаем кусок отрезанного внешнего изолятора и сдвигаем волоски экрана и фольгу назад.
3. Отступаем от сдвинутого края оплетки на полсантиметра и срезаем вкруговую внутренний слой-изолятор. После этого убираем его.
4. Берем кабель и помещаем его под хомут штекера блока питания. Все действия выполняем очень аккуратно, следим за тем, чтобы центральная жила была вставлена в фиксатор, а металлическая оплетка и экран соприкасались с залуженной площадкой.
5. Зажимаем винты и фиксируем контакты кабеля блока питания.
ОБРАТИТЕ ВНИМАНИЕ! Следите затем, чтобы оплетка и основная жила, находящаяся в центре, не были замкнуты. Если это произойдет, то лампочка индикатора не загорится, а если и загорится, то будет очень тусклой. Кроме того, следите за тем, чтобы металлическая оплетка соприкасалась с залуженной площадкой штекера. В противном случае напряжение питания не дойдет по телевизионному кабелю.
При правильном выполнении всех действий вы увидите на экране телевизора все каналы сразу же после сканирования и осуществлении настроек. При отключении блока питания от сети каналы или исчезнут с экрана телевизора, или же ухудшится качество их изображения.
Для справки . Телевизионный кабель используется для соединения антенны с приемником или телевизором. Очень важно выбрать правильный антенный кабель с оптимальным волновым сопротивлением. Это поможет обеспечить максимальную передачу электроэнергии. При выборе кабеля необходимо учесть несколько факторов. Симметричные линии чувствительны к загрязнениям и очень часто теряют сигнал. Коаксиальные подвержены влиянию погоды и отличаются небольшим эксплуатационным сроком. В большинстве случаев используются несимметричные антенные кабели с толстым медным основным проводником. Они оснащены пластмассовым диэлектриком. Оплетка выполняется из медной проволоки. Верхний слой выполнен из полиэтилена или поливинилхлорида. Второй фактор – это диаметр. Отдаем предпочтение максимально толстому кабелю, так как тонкий будет утрачивать определенную часть энергии. Слабый сигнал отразится на качестве изображения.
В наше время мало кто может представить свою жизнь бузе кабельного телевидения. Каждый может найти канал по интересам, который позволит провести свободное время с пользой для себя. Подключение телевизора к антенне позволяет телевизору получать цифровой сигнал, который значительно улучшает качество транслируемого изображения. Неграмотное подключение может сделать сигнал неустойчивым. О том, как подключить антенну к телевизору можно прочитать в этой статье.
Прежде чем приступать к подключению антенны, нужно позаботиться о покупке качественного телевизионного кабеля, на концах которого следует закрепить F-штекеры. Если соединение антенны и телевизионного кабеля будет выполнено неверно, телевизионный сигнал будет теряться, что приведет к ухудшению качества изображения. Самым ответственным моментом при подключении антенны является правильный выбор кабеля.
Если для подключения используется телевизионный кабель низкого качества, даже самый современный телевизор и правильно прикрепленные штекеры на концах кабеля, не спасут положения.
Чтобы знать, какой кабель выбирать, нужно предварительно изучить вопрос движения высокочастотного тока по антенному кабелю. В электрической сети ток течет по всему периметру сечения проводников. Но вот движение высокочастотного тока телевизионного сигнала происходит по-другому.
Этапы установки антенного штекера на кабель:
- Выполнить подключение можно самостоятельно, так как напряжение телевизионного сигнала не представляет опасности для здоровья человека.
- При покупке штекера для антенного кабеля следует обратить внимание на то, чтобы типоразмер штекера подходил к конкретному телевизионному кабелю.
- Для выполнения накручивания штекера кабель можно разделить, используя два способа: экранирующую оплетку можно завернуть, а можно не заворачивать. Первый способ считается более надежным.
- Чтобы разделить телевизионный кабель, необходимо прорезать внешнюю оболочку кабеля вглубь. Нажатие ножа не должно быть слишком сильным, иначе можно повредить оплетку.
- Надрезанную оболочку отгибают и срезают там, где начинается срез.
- Алюминиевую фольгу и медную оплетку отворачивают. Чтобы придать фольге прочности, необходимо покрыть ее полиэтиленом с внутренней стороны.
- Половину отвернутой фольги загибают обратно, чтобы не ухудшить качество контактов.
- Центральную жилу освобождают от изоляции, а на фольгу накручивают штекер.
- Центральную жилу «откусывают» так, чтобы оставить от 2 до 3 мм.
Вторую половину штекера следует накрутить до упора, тогда оба штекера будут готовы к работе. Случается так, что после того как вставили штекер, телевизионный кабель мешает поставить телевизор близко к стене. Чтобы избежать этого, необходимо устанавливать штекер с угловой конструкцией.
Подключение спутниковой антенны к телевизору без ресивера
Подключение домашнего телевизора к спутниковому телевидению ассоциируется с ресивером. Именно так раньше можно было просматривать телевизионные каналы. Сегодня подключение можно выполнить самостоятельно, не используя ресивер.
Многие современные модели оснащены встроенным цифровым тюнером и специальным слотом, в который устанавливают модуль доступа.
Если спутниковую антенну подключить и настроить правильно, телевизор будет принимать сигнал спутникового оператора, что позволит пользоваться спутниковым телевидением без подключения ресивера. Для правильного подсоединения кабель антенны спутниковой тарелки нужно подсоединить к разъему, который оснащен специальным входом. Обычно он располагается рядом со входом эфирной антенны.
Преимущества подключения без ресивера:
- Не нужно покупать дополнительные устройства;
- Не нарушается интерьер, так ресивер не занимает места.
- Для просмотра каналом можно использовать лишь один пульт.
- Количество проводов значительно уменьшается.
Чтобы раскодировать каналы понадобится установка САМ модуля и карты доступа. Без модуля просмотр телевизионных каналов будет крайне ограниченным. Когда модуль будет установлен, кабель от спутниковой антенны следует подключить в специальное гнездо, используя F-разъемы.
Инструкция: как подсоединить антенну к телевизору
Чтобы соединить антенный кабель и блок питания, необходимо присоединить кабель штекеру в блоке питания, там, где антенна активна. В первую очередь нужно правильно выполнить разделение кабеля. Для этого нужно отойти от конца кабеля на полтора сантиметра, а затем аккуратно срезать изоляцию. Делать это нужно по кругу.
Выполняя надрезы, важно следить за тем, чтобы не повредить оплетку, а также экран кабеля, который находится под изоляцией.
После этого нужно отодвинуть экранные волоски и фольгу назад. Необходимо отступить от оплеточного края на 5 мм, чтобы сделать срез внутреннего изолятора и удалить его. Затем кабель аккуратно заводят под штекер так, чтобы происходило касание оплетки и экрана с нижней залуженной площадкой.
Как подготовить антенный кабель:
- Найти конец кабеля.
- Снять изоляцию.
- Сдвинуть экран.
- Срезать внутренний слой до появления внутренней жилы.
- Подключить кабель.
Чтобы напряжение дошло от антенного кабеля о тв кабелю, необходимо, чтобы обязательно происходило касание нижней залуженной штекерной площадки. Нельзя допускать, чтобы происходило замыкание оплетки центральной жилы. Если происходит замыкание, индикатор блока питания потухает или же горит тускло.
Как подключить ТВ антенну легко и просто
Домашнюю телевизионную антенну лучше всего организовать при помощи сплиттера. Сплиттер – это металлическая коробка, в которую входит один входной F-разъем, а выходит несколько разъемов. Выходов может быть несколько или много: от 1 до 6. В зависимости от этого можно подключать антенну сразу к нескольким телевизорам.
Чтобы подключить домашнюю антенну правильно и качественно, необходимо использовать современный антенный кабель, имеющий двойную экранировку.
Двойная экранировка избавляет от множества электромагнитных помех. Центральная жила кабеля может быть полностью медной, а может быть омедненной. При выборе кабеля важно обратить внимание на модель конкретного телевизора.
Как подключить индивидуальную антенну:
- Вставить кабель в телевизионное гнездо.
- Для подключения нескольких ТВ можно использовать сплиттер.
Для оптимального подключения нескольких приборов нужно использовать сплиттер. Он равномерно распределит сигнал. Такое подключение удобно при необходимости ремонта. Если телевизоры начинают плохо показывать, необходимо произвести проверку работы сигнально сети.
Инструкция: как подключить антенну к телевизору (видео)
Уличную или комнатную антенну можно присоединить к телевизору самостоятельно. Напряжение безопасно для жизни человека, поэтому установку может выполнить даже новичок. От правильного подключения будет зависеть качество сигнала, а, следовательно, удобство при просмотре телевизора. Антенну подключают с использование телевизионного кабеля. Его выбор будет зависеть от модели телевизора. Кабель должен быть высокого качества, иначе сигнал не будет доходить до телевизора, что приведет к частым помехам.
Сам по себе телевизор не может принимать сигналы. Для этого перед ним устанавливается антенна , которая подключается через кабель. Срок его службы при нормальных условиях эксплуатации составляет около 10 лет. Когда он находится на улице и подвержен атмосферным воздействиям, замена потребуется значительно раньше. Особенно быстро кабель выходит из строя в подвешенном состоянии.
На фото ниже изображен современный телевизионный кабель .
Устройство современного телевизионного кабеля
Подвешенный кабель без опорного троса применять запрещено.
Для сложных климатических условий применяют специальный кабель, о чем должно указываться в характеристиках.
Устройство кабеля
В центре жилы располагается центральный медный проводник диаметром от 0,3 до 1,1 мм (сигнальный провод). Меньший размер брать не рекомендуется, поскольку он рассчитан на частоту метрового диапазона. Через тонкий кабель телевизор будет показывать только главные каналы. Для пользователя лучше выбирать кабель большей толщины, у которого меньше потери сигнала.
Сверху располагается экранирующий слой из алюминиевой фольги и оплетки из тонкой медной проволоки, защищающий от внешних помех в виде электромагнитных волн. Между центральным проводом и экраном расположен слой изоляции из полиуретана. Снаружи находится еще одна изоляция из поливинилхлорида или полиэтилена для защиты кабеля от механических воздействий и ультрафиолетового излучения.
На кабеле в качестве экрана должны быть фольга вместе с оплеткой. Изделия старого образца с одной оплеткой не подходят для современного стандарта передачи видеосигналов.
Центры провода и экрана совпадают в радиальном направлении. За счет этого снижаются потери проходящего сигнала.
Коаксиальные кабели различаются по следующим параметрам:
- наружный диаметр (лучшие размеры – 6-8 мм);
- волновое сопротивление;
- степень экранирования;
- гибкость.
Маркировка распространенных телевизионных кабелей следующая:
- импортные – RG-6, RG-59;
- отечественный – РК-75 (75 Ом – величина волнового сопротивления).
Кабель РК-75 приобретать не рекомендуется, так у него высокий показатель затухания сигнала. В условиях города этого можно не заметить из-за близкого расположения передающих станций, а в сельской местности потери сигнала становятся ощутимыми.
При прокладке телевизионного кабеля рядом с электропроводкой, диаметр его должен быть не менее 10 мм и иметь повышенную защиту от помех.
При выборе кабеля следует обратить внимание, чтобы он был не слишком гибким. Оплетку следует выбирать более плотную. Слишком редкая – легко пропускает помехи. Фольга не должна быть очень тонкой.
Изоляция центральной жилы должна быть жесткой, а не мягкой, как поролон.
Изучая паспортные данные, внимание следует обращать на частоту и величину затухания телевизионного сигнала на определенной длине. Чем они ниже, тем выше качество кабеля.
Как удлинить телевизионный кабель
При удлинении кабеля нужно помнить, что это приводит к снижению качества передаваемого сигнала. Рекомендуется создавать не более 1-2 соединений. На фото изображены разные виды устройств соединения и разветвления кабелей.
Соединители и разветвители телевизионных кабелей
- Снимается слой изоляции с обоих концов и заворачивается медная оплетка и алюминиевая фольга экрана в обратную сторону. Внутренняя сторона фольги покрыта тонким слоем полиэтилена или лавсана. Чтобы обеспечить надежный электрический контакт, половину фольги следует завернуть обратно, чтобы токопроводящая сторона оказалась снаружи для лучшего контакта.
- Счищается внутренняя изоляция до сигнального провода на участке длиной 1 см. При этом необходимо исключить образование подсечки медного проводника, снижающей его прочность.
- После подготовки концов на кабель через фольгу накручиваются F-штекеры (рис. а). Центральная жила должна выступать из штекера на 5 мм. Если она окажется длиннее, ее следует обрезать.
- Прикручивание концов с F-штекерами на переходник F-гнездо (рис. в).
Сращивание телевизионного кабеля: а – F-штекер; б – переходник F-гнездо; в – разъемное соединение
Соединение штекера с гнездом
На концы кабелей накручиваются такие же гайки, что и в предыдущем способе, но на одну из них навинчивается тв-штекер, а на другую – тв-гнездо. Затем производится их соединение. Чтобы оно было надежным, его следует замотать изолентой. На фото изображены соединения, замотанные изолентой. Они имеют не очень привлекательный вид, но зато надежны. Обычно их прячут в кабель-каналах.
Обмотка соединений кабеля изолентой
Штекеры бывают прямыми и угловыми. Они монтируются на кабель одинаково. Угловой – применяется для удобства соединения, где прямой штекер не всегда удобно использовать, а также при создании сложных поворотов.
Угловой штекер используется там, где применение прямого затруднительно
Скрутка
Способ является самым плохим, поскольку соединение не защищено от электрических помех. Его лучше пропаять оловом и расположить на удалении от электропроводки. Если таким образом делается разводка на несколько телевизоров, соединения выполняются в распределительной коробке. При этом экранные и центральные провода тщательно изолируются друг от друга.
Разводка через сплиттер
Сплиттер представляет собой металлическую коробочку с одним входом “IN” и двумя или более выходами “OUT”.
К входу подходит внешний кабель, который не должен иметь никаких сращиваний. Сплиттер крепится к стене или полу, чтобы не было опасности вырывания кабельной разводки. В комплекте с разъемом идут стыковые гайки. Их следует накрутить на предварительно подготовленные концы кабелей, а затем соединить со штекерами. Далее производится окончательное подключение входа к внешнему кабелю, а выходов – к телевизионным приемникам.
Разветвитель (сплиттер) для телевизионного кабеля
Если количество телевизоров в доме превышает два, вместо обычного устанавливают активный разветвитель, содержащий усилитель видеосигнала. Его размещают как можно ближе к приемнику. Такой сплиттер подключают к сетевому питанию.
При любом способе соединения кабелей должен быть обеспечен легкий доступ на случай ремонта.
Правила прокладки кабеля
- На удалении от электропроводки и мощных электроприборов.
- Минимальное количество соединений.
- Применение только заводских разветвителей и соединителей.
- Допускается пересечение с силовыми контурами только под прямым углом.
- Не допускается сворачивание кабеля в витки и загиб под острым углом.
- В щитовой коробке соединение создается только пайкой и с минимальным оголением кабеля.
Подготовка кабеля. Видео
Как подготовить антенный кабель тв или спутника для использования, расскажет видео ниже.
Нарастить и сделать разветвление телевизионного кабеля можно своими руками, если соблюдать правила, описанные в статье.
Россия активно переходит от аналогового на цифровое ТВ. В принципе, это вполне естественный процесс, поскольку усовершенствованный формат передачи сигнала позволяет транслировать максимально качественное изображение. Всех пользователей волнует, как подключить цифровое телевидение.
Начнем с того, что это доступный стандарт, а не какая-либо привилегированная возможность. Отметим, что сегодня каждому пользователю доступно около 20 бесплатных телеканалов, в зависимости от региона.
Настроить цифровое телевещание нужно как минимум потому, чтобы смотреть любимые каналы с чистым звуком и высококачественным изображением. Впрочем, сначала предстоит приобрести специальное оборудование.
Каналы в цифровом формате транслируются в пакетах, которые принято называть мультиплексами. На данном этапе российским абонентам предложено 2 бесплатных мультиплекса, каждый из которых насчитывает по 10 телеканалов.
Преимущества цифрового телевидения
Цифровое ТВ – новая технология передачи сигнала, которая обеспечивает трансляцию высококачественного изображения и чистого звука. Подключение цифрового телевидения открывает перед каждым пользователем совершенно новые возможности, например, можно просматривать эфиры в HD качестве. Естественно, аналоговое TV этим похвастаться не может.
Концепция рассматриваемой технологии максимально проста и понятна. Картинка и звук передаются на радиоволнах в виде отдельных потоков. В целом, этот процесс напоминает связь компьютера и интернета. Поэтому цифровое ТВ можно сравнить с просмотром YouTube с компьютера.
Помимо этого, именно за счет данного алгоритма провайдеры смогут отправлять гораздо больше телевизионных и радиопрограмм. Большое количество каналов – далеко не единственное преимущество. Функционал в принципе заметно расширился, появилось интерактивное TV. Можно поставить любимую передачу на паузу или записать на жесткий диск.
Основные преимущества новой технологии передачи телевизионного сигнала:
- высокое качество изображения;
- чистый и насыщенный звук;
- трансляция медиконтента в HD формате;
- доступные разные языковые версии одной программы;
- блокировка заранее выбранных телеканалов.
Подключить цифровую ТВ антенну стоит как минимум потому, что все современные модели телевизоров рассчитаны на воспроизведение контента в формате HD. Обычный аналоговый эфир обеспечить передачу таких данных банально не способен. Как минимум, есть достаточно бесплатных мультиплексов. Следовательно, за просмотр любимых каналов не придется платить.
Что нужно для подключения цифрового ТВ
Чтобы подключить «цифру» к своему телевизору и полноценно использовать основные преимущества этого формата, сначала необходимо потратить определенную сумму денежных средств на приобретение соответствующего оборудования.
Ситуация заметно упростится, если вы пользуетесь телевизором со встроенным T2 адаптером. Как правило, им оснащены исключительно современные модели. В остальных случаях приходится дополнительно покупать ресивер, а иногда и менять антенну. Чтобы все элементы работали корректно, их нужно соединить кабелем.
Как подключается цифровое телевидение через телевизор? С чего начать? Если вы проживаете в многоэтажном доме и подключены к коллективной телеантенне, то сначала нужно узнать, адаптирована ли она к приему цифрового сигнала.
Спросите у соседей – вполне вероятно, что они уже пользуются всеми основными преимуществами «цифры». В таком случае коллективная антенна подходит, и менять ее не придется. Остается только приобрести приставку и настроить домашнюю телевизионную сеть.
Что нужно, чтобы подключить «цифру»? Детально перечислим необходимое оборудование.
Антенна
Если вы живете недалеко от телевизионной вышки, то тогда принимать сигнал можно, используя самую обыкновенную комнатную дециметровую антенну. В противном случае придется поменять волновой приемник, отдайте предпочтение простой направленной модели. Кроме того, очень важно правильно расположить антенну на вышку для качественного приема DVB-T2.
Усилитель
В процессе выбора антенны возникнут вопросы относительно целесообразности усиления сигнала. Если ранее вы пользовались усилителями, то от подобной практики не стоит отказываться даже при условии подключения «цифры». Хороший усилитель обеспечит качественный прием сигнала даже в местах, которые находятся чрезвычайно далеко от телевизионных вышек.
Широкополосные антенны усиливают не только мощность Т2 диапазона, но и всех радиоволн со схожими частотами – иногда это препятствует декодированию нужного сигнала. Поэтому если прием хороший, то усилитель использовать не стоит. Иногда его подключение идет во вред, а не на пользу.
При подключении цифровых каналов многие покупают усилители с источником питания 12 В. Впрочем, в соответствии со стандартами Т2, последние модели приемников выдают напряжение 5 В. Поэтому в активных антеннах, которые предназначены для формата DVB-T2, усилители функционируют от напряжения 5 В при прямом подключении к приставке. Это бюджетное и практичное решение. Прежде всего, устраняется дополнительный источник питания.
Тюнер
В комплект оборудования для цифрового ТВ в обязательном порядке должен входить ресивер. Это устройство выполняет функции декодера. Тюнеры характеризуются максимальной практичностью и простотой в управлении. На передней панели размещены базовые кнопки, но основной инструмент управления прибором – дистанционный пульт.
Декодер корректно функционирует вместе с телевизором. Чтобы качественно настроить трансляцию каналов и подключить устройство, необходимо чтобы декодер был оснащен интерфейсом HDMI и поддерживал формат HD. Иначе даже HD каналы будут ничем не отличаться от стандартного аналогового качества.
Кабели

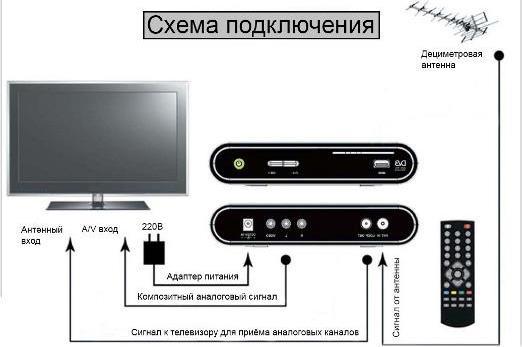

Подключение оборудования для просмотра цифрового ТВ осуществляется при помощи кабеля, поэтому это также неотъемлемый элемент всей конструкции. К старым телевизорам ресиверы подключаются через RCA-тюльпан или вход Scart, а к современным через HDMI интерфейс. Поэтому вам в любом случае потребуется шнур с соответствующими разъемами.
Для получения качественного изображения с высоким разрешением необходимо подключать телевизор к приставке через HDMI. Разъемы RCA и Scart не поддерживают HD формат, следовательно, изображение будет такое же, как и при аналоговом ТВ. В некоторых ситуациях HDMI шнур входит в базовую комплектацию тюнера, но все же чаще его приходится покупать отдельно.
Антенна подключается к приемнику с помощью коаксиального кабеля, опять-таки найти его можно абсолютно в любом магазине. Коаксиальный кабель подсоединяем через один из доступных разъемов: RFIN, RF-In, RF imput. Хорошо закрепите штекер на конце провода, от этого зависит качество транслируемого изображения.
Подключение цифрового эфирного телевидения
Если вы пользуетесь старым телевизором, то для подключения «цифры» потребуется специальный ресивер. Новые модели оснащены Т2 адаптерами, об этом мы уже говорили ранее, следовательно для них дополнительное оборудование покупать не нужно. Обязательно проверьте, работает ли встроенный модуль по стандарту MPEG-4, который действует в России.
Чтобы узнать, как подключить цифровое эфирное телевидение, сначала нужно выбрать способ приема сигнала.
- Подключение «цифры» через самую обычную общую антенну, которая установлена на крыше вашего дома или в подъезде.
- Также можно смотреть ЦЭТВ путем подключения кабельного телевидения. Данную услугу предоставляют многие провайдеры.
Сначала рассмотрим первый вариант, поскольку он более практичен и менее затратный. Если же общей антенны у вас нет, переходите к следующем пункту по выбору и покупке антенны.
Цифровое эфирное телевидение позволяет настроить около 20 бесплатных каналов – 2 мультиплекса. Безусловно, провайдер кабельного ТВ предложит гораздо больше, но за это придется платить.
Вполне вероятно, что вскоре появится третий мультиплекс, который также будет бесплатным, но пока этот вопрос повис в воздухе. Во-первых, российская инфраструктура не рассчитана на слишком объемный диапазон вещания. Во-вторых, есть определенные проблемы, связанные с нехваткой частот. Эксперты полагают, что 2018 год станет поворотным в вопросе отказа от аналогового телевидения. Соответственно, окончательно зафиксируется количество бесплатных каналов.
Теперь рассмотрим тонкости перехода от аналогового к цифровому телевидению. Условно процесс можно разделить на 5 этапов, рассмотрим каждый из них.
Выбор и монтаж антенны
Если вы планируете самостоятельно настроить подключение к цифровому телевидению, то начинать необходимо именно с выбора антенны. Во-первых, запомните, что единого универсального решения не существует, поэтому модель следует покупать исходя из индивидуальных особенностей дома/квартиры. Во-вторых, всегда можно установить антенну, способную принимать сигнал даже в отдаленных регионах.
Самый привлекательный вариант – обыкновенная комнатная антенна, но как показывает практика, ее мощности не хватает. Преимущественно возникают помехи, которые будут появляться каждый раз, когда возле дома проезжают грузовые автомобили.
Даже если используется мощный интегрированный усилитель, добиться качественного приема будет чрезвычайно сложно, поскольку препятствия гасят волны. Комнатные антенны можно использовать только в том случае, если вы находитесь в идеальном месте – возле вышки, а окно направлено на ретранслятор.
Внешний прием сигнала – более эффективное решение, особенно в сравнении с комнатной антенной. Волновой диапазон проходит через стены дома, но качество сигнала из-за этого существенно страдает. Внешняя антенна обеспечит мощный сигнал.
Какую антенну лучше выбрать: активную или пассивную? Чтобы ответить на этот вопрос, необходимо учитывать, на каком расстоянии она расположена от тюнера DVB-T2. Практика показывает, что зачастую хватает и пассивной модели. Она не оснащена вспомогательным усилителем, хоть длина кабеля весьма небольшая. Активные антенны оснащены встроенным усилителем сигнала.
Определение расположения телевизионной вышки
Чтобы найти ближайшую вышку, необходимо изучить карту цифрового ТВ в России . Добавьте через меню поиска название своего населенного пункта, а потом оцените расстояние и направление до ближайшего передатчика сигнала. Естественно также нужно учитывать параметры вещания.
Настройка оборудования в соответствии с качеством приема сигнала
Зона уверенного приема – сохранение высокого качества передачи сигнала вне зависимости от сторонних факторов:
- погодные условия;
- солнечная активность;
- время года;
- температура;
- уровень влажности воздуха;
- время суток.
Если передатчик находится в зоне прямой видимости, то уверенный прием сигнала гарантирован. Главное правильно направить антенну.
Что касается отдаленной зоны от телевышки, то здесь зачастую наблюдаются проблемы с трансляцией сигнала. За пределами уверенной зоны радиоволны попадают в затенение поверхностью земли, поэтому возникают трудности с настройкой телевещания.
Согласно официальным данным, проблема решается путем правильного размещения передатчиков, иными словами строятся новые вышки. В любом случае, в зоне, отдаленной от передатчика, качество сигнала будет зависеть от погодных условий. Поэтому так важно закрепить антенну в нужном направлении и надежно зафиксировать ее.
Чтобы принимать сигналы на дальней дистанции с минимальной потерей качества, используйте антенны больших размеров, которые отличаются от аналогов усложненной конструкцией. Абоненты, находящиеся в отдаленной зоне, должны подобрать оптимальную конструкцию оборудования, руководствуясь коэффициентом максимального усиления. При этом габариты конструкции должны оставаться минимальными. Обычно проблема решается путем использования направленных моделей.
Настройка антенного и телевизионного оборудования
Чтобы завершить подключение «цифры», для начала необходимо соединить оборудование специальным кабелем. После этого можно подключить телевизор и приемник к электросети. Антенну расположите в сторону к ближайшему передатчику.
Процесс настройки декодера максимально упрощен, поэтому проблем с подключением или управлением абсолютно точно не возникнет. В среднем вся работа занимает около получаса, для корректного подключения следуйте рекомендациям, прописанным в инструкции.
После первого запуска откроется меню помощника «Autoinstall», здесь проводится установка наиболее важных параметров, определяющих работу ресивера. Маркированные кнопки на пульте ДУ помогут провести пошаговую настройку оборудования.
Когда антенна направлена и подключена, а также настроен приемник, нужно убедиться в том, что все кабели были подсоединены правильно. Затем включите телевизор.
Поиск каналов (автоматический или ручной)
Большинство пользователей предпочитают настраивать каналы в автоматическом режиме. Для этого откройте меню и перейдите в раздел «Автопоиск». Не включайте оборудование до тех пор, пока сканирование не будет завершено. Если каналы не найдены, значит ресивер не получает сигнала от антенны.
Попробуйте передвинуть антенну, а потом опять запустите процесс автоматического сканирования. Проверяйте качество сигнала, изменяя положение антенны. Делайте это до тех пор, пока не настроите телеканалы нужного мультиплекса.
Что касается альтернатив, то стоит вернуться в главное меню, а потом перейти в раздел «поиск вручную». На некоторых моделях оборудования данная функция может называться немного по-другому. На экран телевизора будет выведен список, в который нужно вручную вносить данные о телевизионном вещании, частоте, затем следует подтвердить поиск. Правильно выполненная настройка вручную – наличие 20 бесплатных каналов в отличном качестве.
Подключение цифрового кабельного телевидения
Чтобы подключить кабельное телевидение в «цифре», следует использовать универсальный ресивер. В некоторых ситуациях пользователи покупают цифровую кабельную приставку. Такие устройства оснащены дополнительным разъемом PCMCIA для подключения модуля CAM, в котором находится карта доступа к платным телеканалам. Естественно, что предварительно предстоит выбрать один из тарифных планов, предлагаемых провайдером.
Многие современные «умные» телевизоры уже оснащены встроенным слотом PCMCIA, поэтому отпадает необходимость в приобретении дополнительного оборудования.
Для корректного чтения платы CAM желательно использовать качественный кардридер, однако устройства этого типа используются гораздо реже, поскольку пользователи зачастую отдают предпочтение гибридным цифровым приемникам.
Чтобы подключить цифровое телевидение к телевизору, просто следуйте инструкции от провайдера. Что касается настройки каналов, то можно пользоваться рекомендациями, приведенными ранее. Преимущественно ресиверы работают по аналогичному принципу, проблем возникнуть не должно. Разница лишь в том, что при подключении цифрового кабельного ТВ используется не ВЧ провод, а шнур провайдера.
Подключение двух и более телевизоров к одной приставке
Идеальный вариант – подключение одного телевизора к одной приставке. Поэтому оптимальным решением станет приобретение отдельных ресиверов для ТВ-устройств. Естественно, это будет отнюдь не самый бюджетный способ решения проблемы. Пользователь подключает кабель к разветвителю, а потом из каждого входа он идет к отдельным приемникам. Схема подсоединения максимально проста и понятна.
При желании можно подключить второй телевизор к одной приставке, для этого достаточно просто использовать все доступные интерфейсы. Например, через HDMI подключаем первое устройство, а с помощью «тюльпанов» второе.
Подсоединение цифрового ТВ по такому принципу – не самый лучший вариант, поскольку на оба телевизора будет поступать идентичный сигнал. Иными словами, картинка синхронизируется, нельзя смотреть одновременно разные телеканалы.
Дополнительное решение проблемы – покупка ВЧ-модулятора, который будет подавать на телевизоры отдельные декодированные сигналы. Однако стоимость такого устройства значительно выше цены обычного ресивера.
Обратите внимание.
