Как обжать кабель интернета без обжимных клещей. Как обжать сетевой кабель. Удлинение с помощью переходника

Делать патч-корды с помощью специального инструментария, как считают опытные сетевики, не сложнее, чем колоть орехи. Имея под рукой хорошие обжимные клещи, чувствовать себя мастером может и новичок. Но! Настоящее мастерство – не столько в умении пользоваться привычными вещами, сколько в возможности обходится без них.

Сегодня побеседуем о том, как обжать витую пару без инструмента, используя лишь то, что есть в каждом доме – обычную шлицевую отвертку, кусачки, плоскогубцы.

Опрессованный кабель без использования щипцов

Зачем нужна опрессовка подручными средствами

Ситуации, когда приходится выполнять обжим витой пары отверткой, обычно связаны с неотложным ремонтом кабеля. К примеру, если кто-то наступил на коннектор или его отгрызла собака, а инструментов у вас при себе нет и заменить испорченный патч-корд нечем. Или при однократных сетевых работах, когда покупать просто нецелесообразно.

Установленный таким способом коннектор выглядит не слишком аккуратно, но по качеству может не уступать обжатому традиционно.

Чем делают такой обжим

Обычными инструментами из набора домашнего мастера. У вас, мы уверены, они тоже есть. Вот список того, что понадобится:

После традиционной опрессовки с помощью обжимных щипцов патч-корд принято проверять кабельным тестером, чтобы определить, все ли проводники подключены к контактам, нет ли перекрестов жил внутри кабеля или короткого замыкания. Но поскольку мы витая пара без инструментария, оценивать его будем “на глаз”, а тестировать – непосредственно в работе.

Схемы опрессовки

Перед инструкцией “как обжать витую пару без инструмента”, коротко вспомним при прямой и кроссовой (кроссоверной, перекрестной) опрессовке. Надеемся, вы помните, что прямым патч-кордом соединяют ПК и сетевые устройства, а кроссовым – два ПК или два свитча между собой.

В каком порядке должны располагаться проводники при том и другом способе обжима, вам напомнит приведенная ниже картинка.

Схемы опрессовки

Порядок действий при обжатии витой пары отверткой

Разберем инструкцию на примере .

При помощи любого режущего инструмента отделите от патч-корда сломанный коннектор. Использовать коннектор повторно нельзя, даже если вам кажется, что его можно склеить;
Отступив от конца кабеля 4-6 см, сделайте острым ножом или ножницами круговой надрез внешней изоляции кабеля. Снимите отрезанную часть;
Срезаем изоляцию
Расплетите скрутки. Расположите проводники согласно одной из схем опрессовки;
Отмерьте от линии среза изоляции 1,1-1,5 мм, приложив к кабелю коннектор;
Прикидываем, с какой длиной оставить жилы
Возьмите бокорезы и отрежьте концы проводников. Следите за тем, чтобы линия среза была перпендикулярна оси кабеля, иначе часть проводков не присоединится к контактам. Если вы используете нож, режьте на столе;
Срезаем лишнее
Вставьте обработанный конец кабеля в коннектор. Кончики проводников должны упираться в его переднюю стенку. При вставке разъем должен быть повернут к вам стороной, на которой находятся контакты. Оранжевый (первый) проводок расположите наверху;
Надеваем коннектор
Если посмотреть на ряд контактов на коннекторе, можно заметить, что каждый из них немного выступает над поверхностью корпуса. Наша следующая задача – вдавить их внутрь. Для этого используем плоскогубцы;
Вдавливаем внутрь жилы
На этом обжим витой пары не закончен – следующее фото показывает, что дальше нам понадобится отвертка. Зачем? Затем, что после вдавливания плоскогубцами контакты сравнялись с поверхностью коннектора, а нам нужно “утопить” их еще глубже – так, чтобы “ножи” контактов прорезали проводники и образовали с ними прочное соединение. По очереди устанавливайте жало отвертки на каждый контакт и с усилием вдавливайте внутрь. Некоторые мастера бьют по отвертке ладонью, а кто-то использует молоток или плоскогубцы (в качестве молотка);
Вдавливаем контакты отверткой
Последний шаг – это закрепление кабеля в разъеме, чтобы не болтался в нем из стороны в сторону. Для этого в широкой части коннектора есть специальный зажим (на фото). Его тоже нужно продавить вглубь;
Закрепление кабеля в разъеме
Поставьте отвертку на углубление в области зажима и с усилием надавите. После того, как все части провода будут зафиксированы, работа закончена. Осталось проверить, как функционирует патч-корд.
Надавливаем в области углубления

Заключение

Вот вы и разобрались, как обжимать витую пару без инструмента. Точнее, с инструментом, да не тем, к которому, как нам кажется, вы успели привыкнуть.

Теперь, когда вам известно почти всё об изготовлении патч-кордов, можете сами придумывать способы опрессовки и делиться ими с нами и нашими читателями.

Кабели типа «витая пара» используют при объединении нескольких компьютеров в локальную сеть. Для начала кабель нарезают кусками нужной длины, после чего концы кусков оборудуются разъемами типа RJ-45, которые будут вставляться в гнезда хабов и сетевых адаптеров.

Для закрепления разъема на кабеле не требуется пайка, он крепится при помощи механического обжатия, с использованием специального инструмента. Разъем при креплении фиксируется, и его невозможно будет снять не повредив.

Кабель состоит из восьми проводов, которые необходимо в определенном порядке подводить к контактам разъема RJ-45. Использовать кабель можно, чтобы соединить между собой два компьютера, или чтобы соединить компьютер с хабом. Для каждого из этих случаев существует свой порядок подведения к контактам разъемов проводов.

При обжимке сетевого кабеля важно знать верное расположение проводов по цветам и понимать сам принцип обжимки. Витая пара - это восемь перевитых друг с другом проводов, заключенных в плотную оболочку. Собственно и название «витая пара» произошло от попарно перевитых проводов. Такая технология применяется, чтобы минимизировать помехи при прохождении электрического сигнала. Кабель обжимается специальным инструментом - пресс-клещами.

Стоимость этих клещей колеблется в диапазоне от 500 до 700 рублей, но покупать их для одного использования не стоит - лучше попросить у знакомых, а если вы собираетесь заниматься обжимкой кабеля постоянно, то лучше приобрести дорогую, качественную модель. Также вам будут нужны разъемы, их лучше купить с запасом, потому что обжать с первого раза получается не всегда.

При обжимке кабеля действуйте в следующей последовательности:

Зачистите на сантиметр конец кабеля, который собираетесь обжимать.

Затем расплетите проводки и распрямите их. После чего провода укладываются по цветам. Помните, что если вы будете подключать кабель к свитчу, хабу или роутеру, то пользуйтесь стандартной распиновкой RJ45 EIA/TIA-568B. Сортируете проводки по цветам, распрямляете при помощи кусачек на обжимке и до упора вставляете в разъем, цвета должны располагаться в таком порядке: оранжево-белый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, коричнево-белый, коричневый.

Потом вставляете коннектор в пресс-клещи и сжимаете рукоятки, обжимая кабель. Это позволит загнать контакты в проводки, и надежно зафиксировать провод пластмассовыми креплениями. Эти же операции повторяете для другого конца кабеля.

Если вы хотите соединить два компьютера без хаба, то необходима перекрестная обжимка, то есть внутренняя и внешняя пары должны быть перекрещены.

Каждый провод должен быть обжат так, чтобы он дошел до упора и крепко фиксировался пластмассовыми держателями.

Когда вы проделаете все описанные операции и вставите коннектор в разъем сетевой карты, на ней замигают светодиоды. Это значит, что у вас появилась локальная сеть и Интернет, и вы можете скачивать программы и фильмы.

После этого следует вставить коннектор в обжимку в соответствующее отверстие и произвести сдавливание рукоятки. В результате этого в провод вгоняются металичесекие контакты, а пластмассовые крепления надежно обхватывают провод. В результате этого с одной стороны провода должно получиться так:

В случае если появилась необходимость подключить еще один компьютер к другому компьютеру, не используя хабов, следует использовать перекрестную обжимку. В этом случае порядок цветов должен выглядеть следующим образом:

Недавно у меня возникла необходимость обжать сетевой кабель LAN, а специального инструмента у меня под рукой не было. Именно о том, как опрессовать витую пару без специального инструмента и пойдет речь. Конечно, вы можете купить готовый кабель, но мы же не ищем легких путей, правда? Ну, а если серьезно, то ситуации, когда необходимо опрессовать витую пару бывают самые разные.

Например, в связи с частым извлечением из порта Ethernet вилки RJ-45 на опрессовке мог возникнуть не качественный сигнал или не хватает стандартной длины кабеля (патч-корда) для объединения нескольких рабочих мест. А может просто дома нужно (на примере телевизора Samsung) или в локальную сеть. Да мало ли что вам может понадобиться подключить по сетевому кабелю.

Вот заводские стандарты длины патч-кордов с вилками RJ-45: 0.5м, 1м, 1.5 м, 2м, 3м, 5м, 7м. Кабель меньшей или большей длинны производитель изготавливает под заказ.

У меня дома в наличии имелся кабель «витая пара» (здесь подробно описаны ) и несколько коннекторов RJ-45, но не было у меня специальных обжимных клещей (кримпер). Как вы уже наверное догадались, выход из положения был найден — я решил заменить кримпер отверткой. Конечно, без специального инструмента процесс монтажа становится рутиной и занимает больше времени, но зато, при правильном подходе, качество опрессовки не пострадает.

Схемы опрессовки витой пары.

Я думаю вы понимаете, что под качеством подразумеваются голова и руки потому, что именно от них и будет зависеть качество обжима витой пары. Говорю это потому, что встречал людей, которые умудряются опрессовывать витую пару кримпером в разы хуже, нежели это сделает дилетант отверткой при правильном подходе. На изображении ниже показан один из множества видов кримперов.

Начну я с того, что приведу несколько схем опрессовки витой пары. Ниже представлено изображение, на которых я нарисовал две схемы опрессовки витой пары: прямой кабель и перекрестный (Cross-Over) кабель.

Первая схема используется для подключения PC — Switch (компьютер — коммутатор), Smart TV — Router (телевизор — маршрутизатор), Switch — Router (коммутатор — маршрутизатор) и Router — PC (маршрутизатор — компьютер).
Вторая схема для подключения PC — PC (компьютер — компьютер), Switch — Switch (коммутатор — коммутатор), Router — Router (маршрутизатор — маршрутизатор). Обычно используется для подключения однотипных устройств.

Стоит сказать, что многие современные цифровые устройства автоматически определяют тип кабеля (прямой или перекрестный) и вместе прекрасно работают на любом из них. Большинство современных устройств уже имеют такой интерфейс (Auto MDI-X), а следовательно перекрестный тип опрессовки постепенно уходит в прошлое.

Прямой кабель (Straight-through — прямо проходящий).

Перекрестный кабель (Cross-Over — нуль хабный).

Я думаю, что необходимую схему с помощью которой вы свяжите свои устройства в сеть вы выбрали, теперь давайте приступим непосредственно к созданию самого кабеля LAN.

Подробная инструкция по обжиму коннектора RJ-45.

Первым делом, нужно снять внешнюю оболочку кабеля. Кстати, практически все виды витой пары содержат внутреннюю нить, позволяющую легко избавлять кабель от внешней оболочки при подключении к коннекторам RJ 45 (для компьютерных сетей).

Теперь нужно выпрямить все уложенные вместе жилы и отмерять расстояние по вилке, приложив к ней кабель так, чтобы все провода сели в свои посадочные места до упора. Внешняя оболочка кабеля должна разместиться под фиксирующим зажимом.

Убедившись, что замер сделан правильно, обрезаем кабель до нужной длины.

Теперь нужно вставить в торец вилки кабель так, чтобы все жилы до упора сели в свои направляющие каналы. Сделать это нужно так, чтобы внешняя изоляция кабеля попала под планку зажима коннектора. После этого зажмите фиксирующую планку коннектора отверткой, при этом нужно следить, чтобы жилы не вышли из посадочных каналов. Для удобства можно зафиксировать кабель рукой в которой держите отвертку.

На данном этапе обжима, коннектор должен выглядеть так, как это показано на фотографии ниже. Обратите внимание, что контакты еще не утоплены в жилы кабеля.

Осталось утопить контакты коннектора в жилы кабеля. Нужно быть предельно внимательным и с чувством давить отверткой на контакты чтобы те сели на свои места, при этом прорезав оплетку жил.

Когда будете утапливать контакты коннектора в жилы кабеля, следите за тем, чтоб они садились на одно и тоже место в одну линию. По окончанию опрессовки, желательно убедится в качестве выполненной работы и проверить связь с помощью обычного тестера. Для этого на тестере нужно выставить переключатель в режим измерения сопротивления или в положение звукового сигнала и протестировать все рабочие жилы обжатого Вами сетевого LAN кабеля.

При отсутствии сопротивления или звукового сигнала, дожмите контакты коннектора до своего посадочного места. Конечно кримпером это делать гораздо удобнее и быстрее, но если все сделаете правильно — на выходе получите ничем не хуже обжатую витую пару отверткой.

Было бы не лишним использовать изолирующий колпачок так как он защитит кабель от перегиба и коннектор от пыли и влаги, но дома у меня его не оказалось. Кроме того, колпачок придает кабелю некоторую завершенность и красоту.

На фотографии ниже я решил выложить сравнение обжатой витой пары специалистами известного провайдера в Украине, которые обжимали коннектор кримпером около года назад у меня дома. Их работа на фотографии обведена красным кружком, а коннектор обжатый отверткой обведен зеленым.

P.S. Важно помнить, что от качества опрессовки сетевого кабеля зависит качество связи Вашей сети. Плохо обжатый или закрепленный коннектор может работать с перебоями, что в дальнейшем приведет к полному выходу его из строя. Если вы в домашней сети обнаружите обрыв кабеля LAN, то о способах его соединения . Кстати, рекомендую расширить свой кругозор и прочитать небольшую публикацию о том, между континентами.

Ещё десять лет назад домашний Интернет был редкостью, сейчас в городах он есть практически у всех. Причем устройство уже не одно, вот и приходится делать дома довольно разветвленную сеть, тянуть провода, устанавливать интернет-розетки. Провода для интернета называются витой парой. Заканчиваются они специальной вилкой-коннектором. Сам процесс подключения кабеля к коннектору называют «обжим витой пары». О том, что это такое и как сделать все своими руками и поговорим дальше.

Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.

Виды и типы

Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.

Витая пара — кабель, который используют для подключения проводного интернета

Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.

Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).

Выбор категории и защитной оболочки

И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.

По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с .

Количество пар

В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).

Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать

В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.

Что такое обжим витой пары и как его делать

Для подключения к периферийному устройству витая пара заканчивается штекером специальной формы — коннектором, в бороздки которого заводятся провода. Заканчиваются эти бороздки медными контактными пластинами, а примерно посредине их длины перпендикулярно к плоскости пластин установлена металлическая пластина с прорезями (ножи). Когда происходит обжим витой пары, вставленные провода прижимаются к ножам, они прорезают защитную оболочку проводов, а сами плотно прижимаются к медному проводнику, обеспечивая хороший контакт.

На первый взгляд такой способ соединения кажется ненадежным, но практика показала, что он, как минимум, не уступает качественной пайке, а порой еще и надежнее, так как шансы повредить изоляцию минимальны. Но хороший контакт обеспечивается только при условии соблюдения стандартов при изготовлении коннекторов и витой пары.

Для обжима витой пары нужны специальные клещи с гнездом под разъем. В это гнездо вставляется разъем с заправленными в него проводами, потом клещи сжимаются до упора. На этом обжим витой пары окончен. Такой способ надежен, так как усилие клещи развивают стандартное, которое как раз необходимо для прорезания изоляции, но недостаточно для того чтобы повредить проводники. Такие обжимные клещи (или обжимки) стоят порядка 15-18$. Если вам надо установить несколько коннекторов, уже можно подумать о покупке такого оборудования. Если нужно оконечить всего один кусок кабеля, можно попробовать обойтись обычной отверткой или плоскогубцами.

При обжиме витой пары отверткой, каждый проводок отдельно вдавливается в вдавливается в нож до прорезания оболочки. Способ не самый удобный — отвертка соскальзывает, сложно проконтролировать прорезана ли оболочка, нет уверенности в том, что провод не повредился. Но такой способ обжима тоже возможен.

При обжиме витой пары плоскогубцами надо быть еще аккуратнее. Губками прижимаем пластину, но так как форма у плоскогубцев не заточена под разъем, легко пережать по краям провода или поломать корпус. Потому жмем понемногу, с одной и с другой стороны. Если середина не прожалась, возьмите отвертку и поправьте провода ей.

Выбор схемы распиновки проводов

Как вы догадываетесь, провода в коннекторе надо располагать в определенном прядке. Этот порядок на языке профессионалов называется «распиновка». В нашей стране приняты две схемы расположения проводов: прямая (568В) и перекрестная (kross-over на русском «кросс-овер», обозначается 568А). Прямая распиновка используется при соединении свича/хаба/роутера с компьютером или другим устройством, перекрестная — при соединении двух компьютеров напрямую. То есть, обычно используем прямую схему, которая маркируется 568B. Порядок проводов при обжиме витой пары в этом случае как на фото.

Если посмотрите на эту схему, поймете, почему она называется прямой. Потому что если обжим витой пары делают с ее помощью, провода на обоих концах шнура (если делается он) располагаются одинаково.

На следующей схеме приведена перекрестная схема распиновки витой пары. С названием тоже все понятно — на ответной стороне провода расположены в другом — перевернутом- порядке.

Есть еще схема для обжима витой пары на 4 жилы (двухпарный кабель). Часть дорожек в коннекторе при этом остаются пустыми. Но порядок действий не меняется.

Этот способ соединения используется только для подключения периферийных устройств, так что схема только прямая. Обратите внимание, на каждой схеме стоят цифры от 1 до 8. Они обозначают номер контакта. При укладке проводов в коннектор или при подключении к розетке, на корпусе ищите цифры. Они выдавлены, но на прозрачном или белом пластике рассмотреть их непросто. Найдя цифры 1 или 8 вы знаете, как надо держать коннектор и в каком порядке располагать провода.

Порядок обжима витой пары

Теперь собственно о самом процессе. При работе надо быть аккуратным, чтобы не повредить проводники или изоляцию в неположенном месте. Если нет специальных инструментов для зачистки изоляции, пользуются канцелярским или остро заточенным кухонным ножом. Чтобы не повредить изоляцию, сначала лишь немного ее надрезаете, потом кабель сгибаете. В полимерную оболочку специально добавляют мел, что делает ее хрупкой при изломе. Так что чуть надрезанная изоляция при изгибе лопается. Это что касается зачистки оболочки кабеля. Надо будет еще обрезать проводники, тут никаких особых хитростей — берете кусачки и откусываете.

Порядок действий при обжиме витой пары такой:

С кабеля аккуратно снимаем изоляцию. Делаем надрез на расстоянии около 15 мм от края, не стараясь прорезать оболочку насквозь. Затем беремся за кабель с двух сторон от разреза и сгибаем. Оболочка лопается по месту реза. Надо пару раз изменить направление изгиба, чтобы изоляция отделилась полностью. Затем просто тянем отделившийся кусок в сторону, он снимается без особых усилий.
Проводники расправляем, если есть экран, его скручиваем и отгибаем в сторону. Провода выкладываем по цветам согласно требуемой схемы. Зажимаем их между большим и указательным пальцами, расправляем, чтобы они были прямыми и шли один возле другого.
Берем кусачки, отрезаем провода так, чтобы они торчали начала изоляции на 9-10 мм.
Берем коннектор RJ-45, поворачиваем «хвостиком» вниз, вставляем провода в желобки. Это, пожалуй, самая сложная часть. Без опыта они лезть на свои места не хотят.
Вставленные провода продвигаем вперед до упора. При этом, если вы правильно отрезали провода, край изоляции упирается в риску на коннекторе. Именно такой обжим интернет кабеля будет работать без проблем. Если из коннектора выходит не кабель в оболочке, а торчат провода в изоляции, через некоторое время возможны проблемы, придется обжимать витую пару по-новой.
«До упора» — это чтобы и провода дошли до конца желобков, и изоляция уперлась в бортик
Берем клещи, в гнездо вставляем коннектор (там прорезь специальной формы, так что не ошибетесь), сжимаем ручки. На этом обжим витой пары закончен.
Обжим витой пары, последний этап — прижимаем клещами

Видео по теме

Как ни описывай процессы словами, лучше посмотреть все в действии. Потому видео стоит посмотреть чтобы иметь полное представление о том, что придется делать и как. В следующем ролике рассказывают как обжать интернет кабель без специальных клещей.

Процесс обжимки витой пары на 4 жилы не слишком отличается от восьмижильного, но есть определенные трудности при попытках заправить провода в нужные канавки.

Интернет кабель может заканчиваться не только коннектором. Он может заходить в интернет-розетку. К ней тоже надо подвести витую пару и подключить ее.

Здравствуйте, дамы и господа. Рад видеть Вас на сайт! Данная статья научит всех желающих тому, как обжать сетевой кабель . Понадобиться данное умение может где угодно и когда угодно, поэтому советую внимательно отнестить к нижеизложенному материалу, тем более сам процесс не сложный.

Обжимка сетевого кабеля - это не что иное, как подключение проводов сетевого кабеля к контактам коннектора RJ-45 в определенной последовательности.

Коннекторы RJ-45 (или, как их ласково называют, "рыжики" - по первым буквам) весьма дешевая вещь, поэтому приобрести в любом компьютерном магазине их не составит проблем (примерная цена – 3-5руб.)

Для обжимки 1 кабеля Вам потребуется 2 "рыжика", но это в идеале, иногда у коннектора отламывается крепежный упор или еще что-то, на этот случай лучше запастись дополнительным экземпляром.

Кроме коннекторов для обжимки сетевого кабеля нужен специальный инструмент (пресс - клещи):

(кликните для увеличения)

но можно без проблем обойтись тонкой плоской отверткой и небольшим молотком.

Если действовать аккуратно, то никаких отличий в обжимке не заметит никто.

Как выглядит новый RJ-45 коннектор можно увидеть на рисунке выше (их там 2 штуки рядом), точно такие мы будем использовать на обжимку вот этого сетевого кабеля

Сразу оговорюсь, что в примере обжимка проводится с помощью простой отвертки. Если же Вам придется впоследствии часто работать с сетевыми кабелями, то целесообразнее купить специальные пресс - клещи (или "обжимку" выражаясь простым языком), их цена может варьироваться от 300 до 3 000 руб.

Итак, мы определились с подручными средствами и расходными материалами, самое время выбрать вариант обжимки сетевого кабеля . Вариантов может быть несколько, точнее 3.

1) Компьютер <--> Хаб/Свитч

Этот вариант подойдет, если соединение компьютера в сети происходит через сетевую карту Вашего компьютера и Хаб/Свитч. Рассмотрим последовательность действий:

а) обрезаем изоляцию сетевого кабеля с помощью ножа (специального или обычного кухонного). Идеальная длина зачищенных проводков, должна быть 1,2-1,5 см. тогда это позволит держаться коннектору на изоляции сетевого кабеля, а не болтаться на слишком длинных проводках. Действуйте очень аккуратно, нельзя повреждать внутренние проводки, лучше взять кабель на излом в месте предполагаемого отреза изоляции и слегка провести ножом по месту изгиба. Далее избавляемся от изоляции по всей окружности кабеля похожим способом. Должно получиться что-то вроде этого:

б) расплетаем, выравниваем внутренние проводки, затем "обкусываем" их так, чтобы все они были строго одинаковой длины. Тут может возникнуть такая проблема - отрезав концы, Вы все равно можете получить проводки разной длины, чтобы этого не случилось, сначала выпрямите весь отрезок сетевого кабеля (примерно сантиметров 30 от начала) только затем выравнивайте внутренние провода. Для наглядности, опять же, подойдет верхний рисунок.

в) размещаем провода для обжимки кабеля. На данном этапе могут возникнуть трудности, так как провода короткие и не всегда послушные. Поможет "разминка" сетевого кабеля, непосредственно рядом с выступающими проводами, то есть пальцами можно помять кабель, после чего провода могут разместиться немного иначе и более подходящим для Вас способом. Но если изоляция кабеля слишком жесткая, то не бойтесь переплетать проводки для их расположения в нужной последовательности. Для нас главное, чтобы они в нужном порядке попали под ножи коннектора (металлические зажимы).

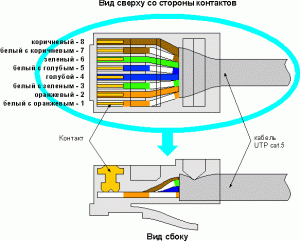

Теперь вставляем проводки в каналы коннектора в строгом порядке, который приведен ниже рисунка.

(кликните для увеличения)

Порядковые номера цветов проводов соответствуют номерам каналов на рисунке:

1 БЕЛО -ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛО -ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛО -СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛО -КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Напомню еще раз - это порядок для создания соединения Компьютер - Хаб. В таком порядке следует разместить провода на обоих концах сетевого кабеля.

2) Компьютер <--> Компьютер (кроссовер обжимка)

Этот вариант предполагает подключение компьютеров в локальную сеть напрямую через сетевую карту одного к сетевой карте второго. Слово кроссовер (crossover) предполагает перекрестную последовательность проводков на разных концах кабеля. После просмотра цветового порядка, думаю, ситуация для Вас немного прояснится. Данный вид обжимки имеет 2 вариации:

2.1 Скорость сети до 100 Мбит

Первая сторона кабеля:

1 БЕЛО -ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛО -ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛО -СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛО -КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Вторая сторона кабеля:

1 БЕЛО -ЗЕЛЕНЫЙ
2 ЗЕЛЕНЫЙ
3 БЕЛО -ОРАНЖЕВЫЙ
4 СИНИЙ
5 БЕЛО -СИНИЙ
6 ОРАНЖЕВЫЙ
7 БЕЛО -КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

2.2 Скорость сети выше 100 Мбит

Первая сторона:

1 БЕЛО -ОРАНЖЕВЫЙ
2 ОРАНЖЕВЫЙ
3 БЕЛО -ЗЕЛЕНЫЙ
4 СИНИЙ
5 БЕЛО -СИНИЙ
6 ЗЕЛЕНЫЙ
7 БЕЛО -КОРИЧНЕВЫЙ
8 КОРИЧНЕВЫЙ

Вторая сторона:

1 БЕЛО -ЗЕЛЕНЫЙ
2 ЗЕЛЕНЫЙ
3 БЕЛО -ОРАНЖЕВЫЙ
4 БЕЛО -КОРИЧНЕВЫЙ
5 КОРИЧНЕВЫЙ
6 ОРАНЖЕВЫЙ
7 СИНИЙ
8 БЕЛО -СИНИЙ

Описанные мною варианты обжимки сетевого кабеля проверены лично и работают отлично. Обратите внимание! Если Вы использовали плоскую отвертку для "врезания" контактов коннектора в провода, не забудьте закрепить на сетевом кабеле сам rj45-коннектор. Для этого вдавите зажим, который находится недалеко от нижней части коннектора таким образом, чтобы он защелкнулся внутри (может потребоваться довольно большое усилие). Будьте аккуратными, иначе можно повредить и сам коннектор и крепежный упор, расположенный как раз напротив зажима для кабеля, если это случится, то сетевой кабель будет выпадать из разъема оборудования.

В результате наших работ получится вот такой отлично работающий симпатичный патч - корд, обжатый для работы "Компьютер <-> Компьютер" или crossover - типа. Хотя патч - кордом называется заводской обжатый кабель, я все же использую данный термин, потому что по качеству получилось ничуть не хуже заводского
