Как можно сделать часы на газоразрядных лампах. Часы в стиле Fallout на газоразрядных индикаторах. Блок высокого напряжения

В данной статье речь пойдет об изготовлении оригинальных и необычных часов. Их необыкновенность заключается в том, что индикация времени осуществляется при помощи цифровых индикаторных ламп. Таких ламп, когда-то, было выпущено огромное количество, как у нас, так и за рубежом. Использовались они во многих устройствах, начиная от часов и заканчивая измерительной техникой. Но после появления светодиодных индикаторов лампы постепенно вышли из употребления. И вот, благодаря развитию микропроцессорной техники стало возможным создание часов с относительно простой схемой на цифровых индикаторных лампах.

Думаю, не лишним будет сказать, что в основном использовались лампы двух типов: люминесцентные и газоразрядные. К преимуществам люминесцентных индикаторов следует отнести низкое рабочее напряжение и наличие нескольких разрядов в одной лампе (хотя среди газоразрядных тоже встречаются такие экземпляры, но найти их значительно сложнее). Но все плюсы данного типа ламп перекрывает один огромный минус – наличие люминофора, который со временем выгорает, и свечение тускнеет или прекращается. По этой причине нельзя использовать б/у лампы.

Газоразрядные индикаторы избавлены от этого недостатка, т.к. в них светится газовый разряд. По сути, этот тип ламп представляет собой неоновую лампу с несколькими катодами. Благодаря этому срок службы у газоразрядных индикаторов гораздо выше. Кроме этого, одинаково хорошо работают и новые и б/у лампы (а часто б/у работают лучше). Без недостатков все же не обошлось - рабочее напряжение газоразрядных индикаторов больше 100 В. Но решить вопрос с напряжение гораздо проще, чем с выгорающим люминофором. В интернете такие часы распространены под названием NIXIE CLOCK:

Сами индикаторы выглядят вот так:

Итак, на счет конструктивных особенностей вроде все понятно, теперь приступим к проектированию схемы наших часов. Начнем с проектирования высоковольтного источника напряжения. Тут есть два пути. Первый – применить трансформатор со вторичной обмоткой на 110-120 В. Но такой трансформатор будет либо слишком громоздкий, либо его придется мотать самому (перспектива так себе). Да и напряжение регулировать проблематично. Второй путь – собрать step up преобразователь. Ну тут уж плюсов побольше будет: во-первых, он займет мало места, во-вторых, в нем присутствует защита от КЗ и, в-третьих, можно легко регулировать напряжение на выходе. В общем, есть все, что для счастья надо. Я выбрал второй путь, т.к. искать трансформатор и обмоточный провод никакого желания не было, да и миниатюрности хотелось. Преобразователь решено было собирать на MC34063, т.к. был опыт работы с ней. Получилась вот такая схема:

Сначала она была собрана на макетной плате и показала отличные результаты. Все запустилось сразу и никакой настройки не потребовалось. При питании от 12В. на выходе получилось 175В. В собранном виде блок питания часов выглядит следующим образом:

На плату сразу был установлен линейный стабилизатор LM7805 для питания электроники часов и трансформатор.
Следующим этапом разработки было проектирование схемы включения ламп. В принципе, управление лампами ничем не отличается от управления семисегментными индикаторами, за исключением высокого напряжения. Т.е. достаточно подать положительное напряжение на анод, и соединить с минусом питания соответствующий катод. На этом этапе требуется решить две задачи: согласование уровней МК (5В) и ламп (170В), и переключение катодов ламп (именно они являются цифрами). После некоторого времени размышлений и экспериментов была создана вот такая схема для управления анодами ламп:

А управление катодами осуществляется очень легко, для этого придумали специальную микросхему К155ИД1. Правда, они давно сняты с производства, как и лампы, но купить их не составляет проблем. Т.е. для управления катодами требуется всего лишь подключить их к соответствующим выводам микросхемы и подать на вход данные в двоичном формате. Да, чуть не забыл, питается она от 5В. (ну очень удобная штуковина). Индикацию было решено сделать динамической, т.к. в противном случае пришлось бы ставить К155ИД1 на каждую лампу, а их будет 6 штук. Общая схема получилась такой:

Под каждой лампой я установил яркий светодиод красного цвета свечения (так красивее). В собранном виде плата выглядит вот так:

Панельки под лампы найти не удалось, поэтому пришлось импровизировать. В итоге были разобраны старые разъемы, похожие на современные COM, из них были извлечены контакты и после некоторых манипуляций с кусачками и надфилем они были впаяны в плату. Для ИН-17 панельки делать не стал, сделал только для ИН-8.
Самое сложное позади, осталось разработать схему “мозга” часов. Для этого я выбрал микроконтроллер Mega8. Ну а дальше все совсем легко, просто берем и подключаем к нему все так, как нам удобно. В итоге в схеме часов появились 3 кнопки для управления, микросхема часов реального времени DS1307, цифровой термометр DS18B20, и пара транзисторов для управления подсветкой. Для удобства анодные ключи подключаем на один порт, в данном случае это порт С. В собранном виде это выглядит вот так:

На плате есть небольшая ошибка, но в приложенных файлах плат она исправлена. Проводами подпаян разъем для прошивки МК, после прошивки устройства его следует отпаять.

Ну а теперь неплохо было бы нарисовать общую схему. Сказано – сделано, вот она:

А вот так все это выглядит целиком в собранном виде:

Теперь осталось всего лишь написать прошивку для микроконтроллера, что и было сделано. Функционал получился следующий:

Отображение времени, даты и температуры. При кратковременном нажатии кнопки MENU происходит смена режима отображения.

1 режим - только время.
2 режим - время 2 мин. дата 10 сек.
3 режим - время 2 мин. температура 10 сек.
4 режим - время 2 мин. дата 10 сек. температура 10 сек.

При удержании включается настройка времени и даты, переход по настройкам по нажатию кнопки MENU

Максимальное количество датчиков DS18B20 – 2. Если температура не нужна, можно их вообще не ставить, на работу часов это никак не повлияет. Горячего подключения датчиков не предусмотрено.

При кратковременном нажатии на кнопку UP включается дата на 2 сек. При удержании включается/выключается подсветка.

При кратковременном нажатии на кнопку DOWN включается температура на 2 сек.

С 00:00 до 7:00 яркость понижена.

Работает все это дело вот так:

К проекту прилагаются исходники прошивки. Код содержит комментарии так что изменить функционал будет не трудно. Программа написана в Eclipse, но код без каких-либо изменений компилируется в AVR Studio. МК работает от внутреннего генератора на частоте 8МГц. Фьюзы выставляются вот так:

А в шестнадцатеричном виде вот так: HIGH: D9 , LOW: D4

Также прилагаются платы с исправленными ошибками:

Данные часы работают в течение месяца. Никаких проблем в работе выявлено не было. Стабилизатор LM7805 и транзистор преобразователя едва теплые. Трансформатор нагревается градусов до 40, поэтому если планируется установка часов в корпус без вентиляционных отверстий, трансформатор придется взять большей мощности. В моих часах он обеспечивает ток в районе 200мА. Точность хода сильно зависит от примененного кварца на 32,768 КГц. Кварц, купленный в магазине, ставить не желательно. Наилучшие результаты показали кварцы из материнских плат и мобильных телефонов.

Кроме ламп, использованных в моей схеме, можно устанавливать любые другие газоразрядные индикаторы. Для этого придется изменить разводку платы, а для некоторых ламп напряжение повышающего преобразователя и резисторы на анодах.

Внимание: устройство содержит источник высокого напряжения!!! Ток небольшой, но достаточно ощутимый!!! Поэтому при работе с устройством следует соблюдать осторожность!!!

PS Статья первая, где-то мог ошибиться/напутать - пожелания и советы к исправлению приветствуются.

Answer

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry"s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Простые часы - термометр на газоразрядных индикаторах.

Возможности часов

Время:

Дата: (Дата - Месяц - День недели)

Температура:

6 режимов индикации и автопоказ даты и температуры каждые 35 секунд.

Жмём кнопку "-" перебор режимов индикации.
http://www.youtube.com/watch?v=QReDKfZJKd0

Часы собраны на минимуме микросхем:

PIC16F628А - контроллер часов.
DS1307 - сами часики.
BU2090 - дешифратор катодов.
MAX1771 - преобразователь напряжения.
DS18B20 - термодатчик - Если термометр не нужен можно его и не ставить.
DS32KHz - микросхема генератора для точности хода.
Если точность не нужна и вы просто подберёте точный кварц на 32.768
то DS32KHz можно и не ставить.

Описание кнопок:
Кнопка "-" в режиме установки часов и кнопка перебора режимов индикации в рабочем режиме часов.
Кнопка "ОК" - для входа в режим установки часов.
Кнопка "+" в режиме установки часов и кнопка показания даты и температуры в рабочем режиме часов.

Режимы индикации:

1 - цифры плавно гаснут и плавно появляются новые.

2 - часы работают как обычно в этом режиме работает "маятник".

3 - цифры при смене меняются перебором в этом режиме работает "маятник".

4 - цифры при смене накладываются друг на друга.

5 - режим индикации меняются каждые сутки в 00:00.

6 - режим индикации меняются каждый час.

Включение / выключение автоматического показа даты и температуры каждые 35 секунд.
Жмём и держим в течении 3 секунд кнопку "+" - показ даты/температуры.

Установка времени:
Для установки времени жмём и держим кнопку "ОК" в течении 3х секунд во время показа времени.
Часы переходят в режим установки времени и начинают мигать часы.
Кнопками "-" и "+" устанавливаем час и нажимаем кнопку "ОК" и переходим к установке минут.
И так далее в последовательности час > минуты > число > месяц > день недели.
При долгом удержании кнопок "-" или "+" цифры автоматически сами убывают или прибавляются.

Настройка катодов, то есть порядка цифр.
В часах можно использовать любые лампы.
Для платы что входит в проект можно использовать любые лампы с гибкими выводами
Типа ИН-8-2 или ИН-14 или ИН-16 или ИН-17.
Проект так-же содержит плату и прошивку для ИН-12 - Прошивка другая потому что лампы не на месте, и платку для ИН-18.

Прошивка контроллера рассчитана на использование ИН-14 в родной плате,
если будете использовать другие лампы или рисовать свою плату
нужно после сборки платы и запуска часов переназначить цифры.
Т.к. их порядок нарушается - например вместо 0 будет 7 или вместо 5 - 3.

Назначение цифр:
Необходимо если вы будете использовать свою плату с другими лампами.
Или другие лампы для этой платы - например ИН-8-2 или ИН-16.
Катоды можно подключать к BU2090 как удобно.
Исключение только для точек если они есть в лампах (14 - правые, 15 - левые точки выводы BU2090).
Если точек нет то их можно не подключать.

Жмём и держим кнопку ОК и включаем часы.
В 1м или 3м разряде загорается цифра.

Отпускаем кнопку и начинается перебор цифр.
Надо назначить цифры от 0 до 9 .
При их появлении нажимаем кнопку "+" и так последовательно с 0 до 9.

После чего загорается 4 разряд и начинает мигать 0 и 1.
Это включение / выключение бегающей точки.
Если нажать кнопку "+" на 0 то функция отключается.

Затем загорается 5й разряд - это разрешение мигания секундных ламп.
На тот случай если вы секундные лампы расположите по центру вместо секундных точек.

После чего часы переходят в рабочий режим.

Платы нарисованы с помощью программы Sprint Layout 3.0

Фото верхней части платы с подписанными элементами для большей наглядности.

Хотел написать, что не прошло и года, но год как раз уже прошел:) Речь идет про часы на газоразрядных индикаторах, о которых ранее было два поста:

Работа по ним была отодвинута на второй план из-за начала летнего сезона, организации путешествия по Балканам, потом просто было не до них. Только где-то в декабре я взял себя в руки и заставил хотя бы закончить макетный образец.


Кто помнит, год назад я приступал к самостоятельному изготовлению и сборке часов на газоразрядных индикаторах. Основная идея заключалась в том, чтобы сделать что-то красивое своими руками и параллельно получить навыки в новых, полезных и интересных областях. Несмотря на то, что в заглавном посте у меня гордо написано, что работаю инженером в Роскосмосе - на практике я там довольно далек от электроники и программирования. Однако желание овладеть этими навыками потихоньку толкает вперед.

Никак не мог сделать новые фотографии. Пришел уже было к мнению, что фотоаппарат просто убит за два путешествия и хотел его продать, купив взамен другой, но потом решил, что скорее всего дело в объективе. Вот для примера одна и та же фотография на разные объективы. 50mm f/1.8 и стандартный 18-55mm f/3.5-5.6, который проехал со мной на мотоцикле почти 30 тысяч км.

1. Сам я ничего не изобретал. Схему брал готовую в интернете, но на плате разводил дорожки сам. Для тех, кто не очень силен в электронике, общая суть: на специальном материале со слоем меди сверху наносится рисунок, который в дальнейшем защитит медь в растворе кислоты.

2. В данном случае раствор не хлорное железо, как делают многие, а перекись водорода + лимонная кислота. Буквально за 10 минут вся медь, что не защищена черным слоем, растворяется.

3. Затем плата промывается в простой воде и ацетоном смывается защитный черный слой. Сам этот слой наносился по технологии ЛУТ о которой много информации в интернете.

4. Получается плата с дорожками из меди которые связывают между собой все элементы часов как то предполагается по схеме.

5. Остается только просверлить отверстия и припаять все элементы. Для тех кто в теме: в правой части преобразователь напряжения на микросхеме MC34063 который из 12 вольт делает 180 вольт для питания ламп. Рядом спикер и линейный стабилизатор на питание микросхем. Его применение мне кажется сомнительным, уж очень много энергии он рассеивает в тепло и сильно греется. Слева управляющий микроконтроллер ATmega8, дешифратор ламп К155ИД1 и часовая микросхема с батарейным питанием (при выключении часов из розетки время не собьется). Три кнопки, которые позволят выставить время и включать/выключать некоторые функции.

6. Вид с обратной стороны. Всей логикой работы управляет микроконтроллер - маленький компьютер размером колпачок от ручки. Он в нужное время включает ту или иную цифру на лампах, может проигрывать мелодию на спикере и тд.

7. Часы состоят из двух плат, на второй находятся сами лампы. Она была сделана раньше и это была моя самая первая плата которую я изготовил в жизни. Вышла намного сквернее, чем та, что на фото выше.

8. Очень удобная штука пирометр. На ebay стоит 700 рублей и довольно точно позволяет бесконтактно измерять температуру в пределах 300 градусов. На фото чисто баловство, смотрел изменяется ли температура элементов при работе. Для рукастых людей вообще удобная штука. Можно, например, померить температуру двигателя на мотоцикле, а мой отец им искал наиболее холодные места в доме на даче и пришел к решению какую стену надо утеплить в первую очередь:)

9. Из любопытства игрушечным осциллографом померил сигналы на входе питания.

10. Ну и конечный результат на данный момент:

11.

12.

13.

14.

15.

функционал планируется следующий:
- время, дата
- будильник
- термометр
- регулировка яркости ламп

Пример мелодии:

В настоящий момент главной проблемой для меня являются слабые навыки программирования, в связи с чем еще не написана программа, которая будет отвечать за вывод времени на лампы и остальные функции. Пока часы могут только перещелкивать цифры как на видео выше. В интернете есть готовые программы, но это не интересно и изначально цель стояла практиковаться в программировании в процессе изготовления часов.

В дальнейшем есть планы по расширению функционала и созданию полноценной готовой платы управления/питания. К ней можно будет подключать любые лампы и выводить по желанию не только время, а просто какую-то цифровую информацию. Законченную плату отдать в производство, чтобы иметь на выходе реально качественный и протестированный продукт. А мысли про корпус озвучу завтра.

Последнее время весьма популярны часы в духе ретро, на газоразрядных индикаторах. В забугорье такие часы зовутся "Nixie-clock". Увидев подобный проект на просторах интернета, я загорелся идеей собрать и себе такие-же.

Что из этого получилось, читайте далее.

Изучил варианты схем в интернете. Обычно Nixie-часы состоят из четырёх основных частей:
1. управляющий микроконтроллер,
2. высоковольтный блок питания,
3. драйвер-дешифратор и собственно лампы.

В большинстве схем в качестве дешифратора используются советские микросхемы К155ИД1 - «высоковольтные дешифраторы управления газоразрядными индикаторами». Мне найти такой чип не удалось, да и не очень хотелось использовать DIP-корпуса.

Схема часов, применённые детали

С учётом имеющихся компонентов я разработал свою версию схемы часов, в которой роль дешифратора отведена микроконтроллеру.

Рисунок 1. Схема Nixie-часов на МК

На микросхеме U4 MC34063 собран повышающий «dc-dc» преобразователь с внешним ключом на IRF630M в полностью изолированном корпусе. Транзистор взят с платы монитора.
R4+Q1+D1 являются простым драйвером для ключа, быстро разряжая затвор. Без такого драйвера ключ сильно грелся и не получалось получить необходимого напряжения.

R5+R7+С8 - обратная связь, определяющая выходное напряжение на уровне 166 Вольт. Транзисторы Q3-Q10 совместно с резисторами R8-R23 составляют анодные ключи, позволяя организовать динамическую индикацию.

Резисторы R8-R11 задают яркость свечения цифр индикатора, а резистор R35 – яркость разделительной точки.

Одноименные выводы всех ламп за исключением анода соединены между собой и управляются транзисторами Q11-Q21.

Микроконтроллер ATMEGA8 управляет ключами ламп, он же опрашивает микросхему часов реального времени (RTC) DS1307 и кнопки.

Диоды D3 и D4 обеспечивают генерацию запроса внешнего прерывания по нажатию на любую из кнопок управления.

Питание контроллера выполнено через линейный стабилизатор 78L05.

Лампы ИН-14 - индикаторы тлеющего разряда.

Катоды в форме арабских цифр высотой 18 мм и двух запятых. Индикация осуществляется через боковую поверхность баллона. Оформление - стеклянное, с гибкими выводами.

Так сказать э… калькулятор «Искра 122». Фото ~MERCURY LIGHT~

Индикаторы ИН-14 от монструозного калькулятора «Искра 122» 1978 года выпуска светят без проблем и достались мне за «спасибо, что освободил мой балкон».

Питать конструкцию можно постоянным напряжением 6 - 15 Вольт от внешнего БП. Потребление менее одного Ватта (70 мА при 10 В).

Для сохранения хода часов при сбоях питания, предусмотрена батарейка CR2032. Если верить даташиту, потребление у DS1307 всего 500nA при батарейном питании, так что этой батарейки хватит очень надолго.

Управление часами

После подачи питания загорятся четыре нуля, и, если связь с микросхемой DS1307 установлена без ошибок, начнёт мигать разделительная точка.

Установка времени выполняется с помощью трёх кнопок «+», «-» и «set». Нажатие на кнопку «set» погасит часовые разряды, далее, с помощью кнопок «+» и «-» настраиваются минуты. Следующее нажатие на кнопку «set» переведёт в режим настройки часов. Ещё одно нажатие на «set» сбросит в 0 секунды и переведёт часы в режим отображения времени «ЧЧ:ММ». Замигает разделительная точка.

Удерживая кнопку "+" можно в любой момент посмотреть текущее время в режиме «ММ:СС».

Плата

Все основные части схемы разведены на одну двухстороннюю плату размером 135×53 мм. Плату изготавливал ЛУТ-ом и травил в перекиси водорода с лимонной кислотой. Слои платы соединял между собой путём впаивания в отверстия отрезков медного провода.

Шаблоны платы совмещал на просвет по отметкам за пределами платы. Стоит напомнить, что верхний слой М1 в Sprint-Layout надо печатать зеркально.

В ходе тестовой сборки были выявлены «косяки» в разводке. Пришлось анодные транзисторы проволочками подключать. Печатная плата в архиве к статье исправлена.

Для программирования контроллера предусмотрены контактные площадки.

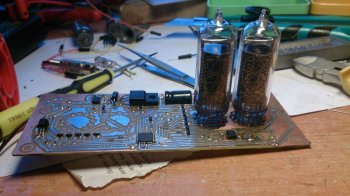

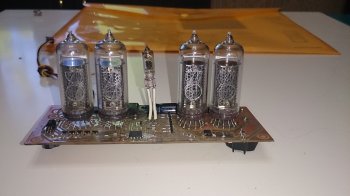

Фото собранной платы часов

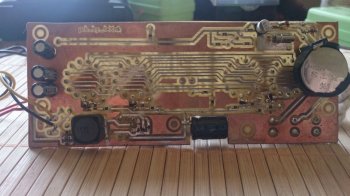

Фото 1. Плата часов снизу

Высоковольтный эл. конденсатор размещён горизонтально, для него я сделал пропил в текстолите. Я старался сделать собранную плату как можно миниатюрнее. Получилось всего 15 мм в толщину. Можно изготовить тонкий стильный корпус!

Список деталей

Файлы

В архиве схема часов в большом разрешении, печатная плата в формате SL5 и прошивка для контроллера.
Фьюзы необходимо настроить на работу от внутреннего генератора на 8 МГц.
▼ 🕗 24/05/15 ⚖️ 819,72 Kb ⇣ 137 Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.

Хорош! Халява кончилась. Хочешь файлы и полезные статьи - помоги мне!

В последнее время очень популярны часы на газоразрядных индикаторах. Эти часы множеству людей дарят теплый свет своих ламп, создают уют в доме и непередаваемое ощущение дыхания прошлого. Давайте же в этой статье разберемся, из чего же сделаны такие часы и как они работают. Сразу скажу, что это статья обзорная, поэтому многие непонятные места будут рассмотрены в следующих статьях более подробно.

Часы можно разделить на следующие функциональные блоки:

1)Блок высокого напряжения

2)Блок индикации

3)Счетчик времени

4)Блок подсветки

Давайте разберем каждый из них более подробно.

Блок высокого напряжения

Для того, чтобы внутри лампы засветилась цифра, нам нужно подать на нее напряжение. Особенность газоразрядных ламп в том, что напряжение нужно довольно высокое, порядка около 200 Вольт постоянного напряжения. Ток же для лампы, наоборот, должен быть очень маленький.

Где же взять подобное напряжение? Первое что приходит на ум – сетевая розетка. Да, можно воспользоваться выпрямленным сетевым напряжением. Схема будет выглядеть следующим образом:

Недостатки данной схемы очевидны. Это отсутствие гальванической развязки, нет какой-либо безопасности и защиты схемы вообще. Таким образом лучше проверять лампы на работоспособность, соблюдая при этом максимальную осторожность.

В часах конструкторы пошли другим путем, повысив безопасное напряжение до нужного уровня с помощью DC-DC преобразователя. Если говорить совсем кратко, подобный преобразователь работает по принципу качелей. Мы ведь можем прикладывая легкое усилие руки к качелям придать им достаточно большое ускорение, так ведь? Так же и DC-DC преобразователь: малое напряжение раскачиваем до высокого.

Приведу одну из наиболее распространенных схем преобразователей (кликните для увеличения, схема откроется в новом окне)

Схема с так называемым полудрайвером полевого транзистора. Обеспечивает достаточно большую мощность, чтобы питать шесть ламп, при этом не нагреваясь как утюг.

Блок индикации

Следующий функциональный блок – индикация. Представляет из себя лампы, у которых катоды соединены попарно, а аноды выведены на оптопары или транзисторные ключи. Обычно в часах применяется динамическая индикация в целях экономия места на печатной плате, миниатюризации схемы и упрощения разводки платы

Счетчик времени

Следующий блок – счетчик времени. Проще всего это сделать на специализированной микросхеме DS1307

Она обеспечивает отличную точность времени. Благодаря этой микросхеме, часы сохраняют правильное время и дату, не смотря на длительное отключение питания. Производитель обещает до 10 лет (!) автономной работы от круглой батарейки CR2032.

Вот типичная схема подключения микросхемы DS1307:

Есть также подобные микросхемы, которые выпускают множество фирм по изготовлению радиокомпонентов. Эти микросхемы могут обеспечивать особую точность хода времени, но они будут дороже. Их применение, как мне кажется, в бытовых часах не целесообразно.

Блок подсветки

Блок подсветки самая простая часть часов. Она ставится по желанию. Это всего лишь светодиоды под каждой лампой, которые обеспечивают фоновую подсветку. Это могут быть одноцветные светодиоды, или RGB светодиоды. В последнем случае цвет подсветки можно выбрать какой угодно или вообще сделать его плавно меняющимся. В случае RGB необходим соответствующий контроллер. Чаще всего этим занимается тот же микроконтроллер, который считает время, но для упрощения программирования можно поставить дополнительный.

Ну а теперь несколько фотографий достаточно сложного проекта часов. В нем использованы два микроконтроллера PIC16F628 для управления временем и лампами и один контроллер PIC12F692 для управления RGB подсветкой.

Бирюзовый цвет подсветки:

А теперь зеленый:

Розовый цвет:

Все эти цвета настраиваются одной кнопкой. Выбрать можно какой угодно. RGB диоды способны выдать любой цвет.

А это кусочек высоковольтного преобразователя. Ниже на фото полевой транзистор, сверхбыстрый диод и накопительный конденсатор DC-DC преобразователя

Этот же преобразователь, вид снизу. Применен SMD дроссель и SMD версия микросхемы MC34063. На фото еще не смыты остатки флюса.

А это упрощенный четырехламповый вариант часиков. Так же с RGB подсветкой

Ну а это уже классика строения часов на газоразрядных лампах Sunny Clock, статическая подсветка и немного не обычный способ управления лампами с помощью пары дешифраторов К155ИД1

В следующей статье поговорим более подробно о DC-DC преобразователях и получения высокого напряжения. Так же подробно разберем процесс сборки такого преобразователя и запустим от него лампу.
