Изготовление самодельных доноров для снпч. Система непрерывной подачи чернил своими руками

Если вы еще не знаете, что такое СНПЧ (система непрерывной подачи чернил), очень рекомендуем вам прочитать соответствующую статью у нас на сайте. Это отличное устройство, которое, без преувеличения, просто спасает бюджет владельцев струйных принтеров. Но если вы хотите еще больше сэкономить, а также если вы умеете и любите что-то делать своими руками и имеете навык обращения с техникой, вы можете попробовать сконструировать собственную картриджную СНПЧ, которую придумали наши отечественные «умельцы». Это реально работающая система, и у вас она обязательно получится, если вы будете соблюдать аккуратность и строго следовать инструкции.

Для конструирования картриджной системы непрерывной подачи чернил своими руками, вам понадобятся специальный силиконовый трубочный шлейф и суперавточип SCSI, подходящий к вашему принтеру. Сделать эти вещи самостоятельно нереально, зато их можно заказать в Интернете. Также, вам понадобится, разумеется, то, чем вы будете заправлять свою СНПЧ, а именно, специальные чернила WWM нужных цветов.

Для начала, проложите до картриджей трубочный шлейф. Обратите внимание, что после установки картриджа (картриджей) вы должны будете достаточно глубоко (минимум на 1-1,5 см) погрузить концы трубок в картриджи или в соответствующие камеры картриджа, если он комбинированный многокамерный. Внимание! Обязательно добейтесь того, чтобы блок с головкой и картриджами двигался совершенно свободно, чтобы шлейф ему не мешал, иначе принтер работать не будет.

Теперь крепим силиконовый шлейф скотчем к электрошлейфу. Заматывайте плотно и аккуратно, чтобы ничего не болталось и не провисало. Когда два шлейфа будут прикреплены друг к другу достаточно ровно и надежно, выведите шлейф наружу через отверстие в боковой панели принтера. Обратите внимание, что в этой панели есть уже готовые вентиляционные отверстия, но если они неудобно расположены, и шлейф далеко тянуть, просверлите аккуратно новое.

Теперь нужно немножко переделать картриджи. Обратите внимание, что они не обязательно должны быть пустыми, и их можно не промывать, так как хорошие чернила для СНПЧ практически идентичны по составу оригинальным чернилам картриджа.

Хотим предостеречь вас, что все пункты нужно делать четко в том порядке, в каком они написаны, быстро, аккуратно и точно. Начинать нужно обязательно с ЧЕРНОГО картриджа!

1. Поставьте картридж отверстиями вверх. Основное отверстие оттираем от краски и залепляем скотчем. Два других отверстия, наоборот, освобождаем от пленки и прорезаем.

2. Найдите то отверстие, в котором в глубине виднеется дырочка поменьше. Это канал, по которому воздух поступает из нижней части картриджа в верхнюю. Наша задача - его перекрыть: заклеить, а еще лучше - заплавить (пластмасса там легко плавится). Теперь нижняя камера герметично изолирована от верхней.

3. Промойте нижнюю камеру от остатков чернил. Лучше всего делать это шприцем. После этого тщательно вылейте воду, высушите тряпочкой или губкой и заклейте нижние отверстия скотчем.

4. Срежьте пластмассовые ножки, удерживающие чип картриджа вместе с платой, и хорошим моментальным клеем (лучше гелеобразной текстуры) наклейте вместо него «суперавточип». Внимание! Суперавточип должен стоять только на черном картридже, а на все остальные встанут «пустышки» (они продаются в комплекте вместе с «суперавточипом».

5. Прорежьте паз сверху картриджа и срежьте всю ненужную пластмассу до получения ровной поверхности между перемычками. В этом пазу аккуратно просверлите микродрелью крохотное отверстие, ведущее в верхнюю камеру. Картриж в это время нежелательно трясти или резко дергать.

6. Отклейте скотч с основного отверстия, которое подходит к печатающей головке, и вставьте картридж в принтер. Отрежьте излишки соответствующей трубки шлейфа и погрузите трубку в картридж. Можно тоненьким кусочком скотча приклеить трубку к верху картриджа.

7. Зафиксируйте всю конструкцию для надежности клеем.

8. Повторите еще пять раз.

9. оставьте примерно на сутки просохнуть.

10. Теперь снова по очереди вытаскиваем картриджи, залепляем скотчем входное отверстие и заливаем в картридж чернила. Для этого достаточно шприцом подходящего диаметра (чтобы плотно сидел в трубке) откачать из картриджа воздух и погрузить выходящий из принтера конец трубки в бутылочку с чернилами. Картридж, заполняя вакуум, мгновенно «всосет» в себя нужное количество чернил. Главное - ничего не напутать с цветами! После этого быстро отлепите скотч и установите картридж.

11. Проделайте это еще пять раз с остальными картриджами.

12. Дайте принтеру немного постоять.

13. Прочистите дюзы.

14. Все готово!

Евгений Болдырев

Сейчас много говорят о системах непрерывной (бесперебойной) подачи чернил – СНПЧ. Что это - понятно уже из самого названия.

Несмотря на будущую экономию не каждый пользователь сразу может выделить средства на приобретение готового набора. Поэтому в данной статье я постараюсь во всех деталях рассказать как можно сделать ее своими силами.

Итак, приступим. За основу описания методики я возьму Epson Photo 830. Возьмем пару оригинальных пустых картриджей от него. Почему оригиналы, спросите вы? Потому что единственный плюс этих картриджей – наличие обратного клапана, предотвращающего вытекание чернил из выходных отверстий. Это очень вам пригодится.

В интеренет-магазине я заказал , два автообнуляющихся чипа (), шесть банок . Это все пригодится позже.

Аккуратно снимите с картриджей оригинальные чипы и продайте их соседу. :-) Они вам больше не понадобятся.

Разбираем приготовленные картриджи отверточкой, канцелярским ножом или еще чем-нибудь. Подковыривая и отгибая крышку полностью снимите ее.

Тщательно промываем картриджи и поролон в них. Поролон надо вынуть, каждый по отдельности промыть, выжать. Все разложить затем сушиться. После того, как все это высушится приступаем к следующим шагам. (Для справки масса сухих картриджей: Т026 – 18г, Т027 – 42г, если у вас больше, то высохло не до конца)

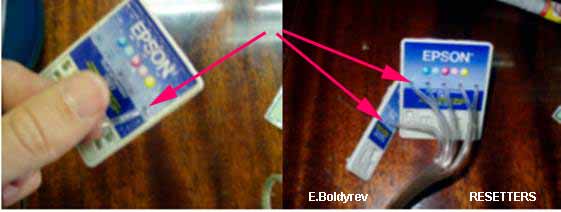

Следующий шаг – приклеиваем АО-чипы на места оригинальных чипов соответственно не путая чипы.

Берем крышку каждого картриджа, трубочки. Обратите внимание, что у этих картриджей имеются отверстия под пленочкой посередине и как на счастье практически прямо под диаметр трубочек.

Так вот, просовываем трубочки соответственно как показано на рисунке. Промазываем клеем «супер-момент» места соединения, причем и сверху и снизу крышки. Тщательно, но много клея не льем, так как он при большом количестве начинает утрачивать свои свойства. Обязательно заливаем клеем воздушные отверстия в картридже, иначе чернила из трубочек поступать в картридж не будут (воздушные отверстия показаны на рисунке канцелярским ножом). Не забудьте залить клеем их все! Их в данном случае должно быть шесть – пять в цветном и одно в черном.

После того, как клей везде высох, опускаем крышку с трубочками на картридж с поролоном, предварительно тщательно промазав тем же «супер-моментом» всю контактную часть нижнего основания. Прижимаем чем-нибудь все это всерху, но так, чтобы не пережать трубочки, несмотря даже на то, что они эластичны.

Берем скрепку канцелярскую обычную, но лучше разноцветную в кожухе, обрезаем и сгибаем буквой «П».

Промазав ее клеем, собираем трубочки под нее и приклеиваем конструкцию к цветному картриджу, заодно приклеив трубочки к нему же.

Это нужно для того, чтобы затем трубочки не болтались в принтере.

Когда все высохнет – СНПЧ практически готова. Делаем по два отверстия в крышках банок WWM чернил. Одно для трубочки (причем лучше если тесное), одно тонкое – для подачи воздуха. Личная рекомендация – вырезать из поролона маленький цилиндрик по диаметру крышки и приклеить его к ней. Зачем это нужно? Чтобы всякий мусор из атмосферы не поступал в банку, соответственно и в чернила. Осталось установить СНПЧ. Для этого нужен будет большой хомут. Снимите с принтера защелки для картриджей – они вам больше не нужны. Установите полученные «CНПЧ-картриджи» вместо обычных и в обхват прижмите их хомутиком. Далее потребуется закрепить трубку посередине принтера. Для этого можно использовать обычный канцелярский зажим, но все делают по-разному. Важно, чтобы трубки были закреплены посередине. Справа их можно прикрепить обычным скотчем и концы опустить в соответствующие банки. Постарайтесь их не перепутать! Иначе результатом будет потраченные впустую чернила. И много! :-) Все. СНПЧ готова. Пользуйтесь.

Особая благодарность интернет-магазину

Евгений Болдырев
(E-mail Address: [email protected])
Если у Вас остались вопросы, связанные с этой статьей отправляйте их Евгению по указанному адресу.

=====================

Если у Вас есть свои статьи и Вы считаете, что их можно разместить на нашем сайте - свяжитесь с нами -

Вам понадобится

- ножницы;
- скотч;
- плоская отвертка;
- клей «супер-момент»;
- газетки;
- резиновые перчатки;
- шприцы;
- бутылочки с краской;
- эластичные прозрачные трубочки (диаметр 3 мм)

Инструкция

Промойте картриджи. Не важно, засохли чернила, или картридж , все равно нужно прогнать него воду. Для этого наденьте перчатки и заливайте в него воду, используя шприц. Если фирменный картридж, то дополнительно откройте клапан, расположенный в сопле. Промывайте до тех пор, пока вытекающая жидкость не станет терять свой цвет.

Положите газеты на стол, чтобы не испачкать его и разберите картриджи. Тщательно прочистите их внутри, вынув и промыв поролоновые прокладки. Разборка – это снятие верхней крышки, а не до винтика. Снимать ее нужно очень аккуратно, чтобы крепления остались целы. После промывки и разборки высушите все части картриджа.

Втыкайте трубочки в заправочные отверстия картриджа, которые расположены примерно посередине верхней крышки. Если трубочка великовата и не проходит, то возьмите крестообразную отвертку и аккуратно проковыряйте отверстие потолще. Остановиться нужно тогда, когда трубка с трудом, но начнет пролазить в отверстие. Делайте это для каждого цвета.

Вставьте трубки примерно на 4-6 мм и приклейте их к корпусу, добиваясь максимальной герметичности.

Соберите картридж. Для этого вставьте поролон на свои места и приклейте крышку с трубочками. Если картридж , то проклейте его так, чтобы максимально загерметизировать каждый отдельный отсек для чернил.

Подойдите к принтеру и снимите с каретки прижимное крепление и установите картридж на свое место, закрепив его хомутиком.

Подайте чернила в картридж и заполните шланг. Для этого используйте шприц. Наберите в него чернила и залейте в трубку, предварительно поднимите ее выше . Закройте отверстие в трубочке, как только чернила попадут в картридж.

Обратите внимание

Через отверстие для воздуха может попадать пыль в банки с красками. Чтобы этого избежать, используйте иголку со шприца. Проткните ею пробку насквозь, а сверху впихните немного поролона, или маленький кусок салфетки.

Совет 2: Как сделать систему непрерывной подачи чернил для принтера

Система непрерывной подачи чернил - устройство для струйного принтера , которое подает чернила к печатающей головке из пополняемых резервуаров. Благодаря данной системе затраты на печать значительно снижаются и пользователь получает экономию, измеряющуюся в тысячах процентов. Рассмотрим процесс установки СНПЧ на примере принтера EPSON.

Инструкция

Используя шприц, откачайте воздух поочередно из всех через выходное отверстие, наклоняя при этом контейнеры на 45 градусов. Откачка воздуха создаст разрежение в картриджах и они заполнятся чернилами.

Отключите принтер от сети, удалите установленные на нем . После удаления картриджей снимите крышку отсека с для установки системы. Вставьте картриджи, подключенные к СНПЧ, в каретку . Поместите шлейф из трубок и прикрепите стойку шланга трубки на втором слева Cyan, отрегулируйте длину шланга трубки соответственно. Длина оптимальна, если при перемещении каретки влево и вправо до упора шлейф не свисает и не мешает движению каретки.

Обратите внимание

Подавляющее большинство фирм-производителей принтеров отказываются от гарантий при переоборудовании принтера и использовании совместимых расходных материалов.

Перемещение принтера с места на место, любое изменение положения в пространстве следует производить с максимальной аккуратностью. В противном случае перемещение ёмкостей по высоте может привести к заливанию всего принтера чернилами из-за повышенной разницы давлений. В штатных резервуарах такой опасности обычно нет.

Невозможно смешивание оригинальных чернил с чернилами сторонних производителей: для хорошей работы печатающего устройства необходимо использовать чернила одной марки.

Частая смена чернил либо их смешивание может привести к засорению печатающей головки принтера, что приводит к поломке устройства.

Уверен, каждый человек, который пользуется струйным принтером, когда в нем заканчиваются чернила, думает про себя:

«Ну вот! Опять! Теперь снова менять картридж! Снова прочищать сопла!.. Надоело уже!..»

Сейчас широкое распространение получила , или в полном варианте -

когда краска к печатающим головкам подается не из картриджей, а из довольно вместительных баночек.

Ответов несколько. Перечислим:
— Вам больше никогда не придется менять картриджи!!!
— Объем баночек с чернилами значительно больше, чем объем картриджей, поэтому системы без дозаправки хватает на очень большой промежуток времени.
— Для перезаправки достаточно лишь открутить пробку с трубочкой из пустой баночки и переставить ее на новую - полную.
— Один фирменный картридж стоит чуть ли не на порядок выше, чем значительно большая по объему баночка тех же чернил.
— Но самый интересный плюс в том, что такую систему можно собрать дома, и займет эта работа от силы пару-тройку часов, конечно, если у Вас есть в наличии нужный инструмент, голова на плечах, мозг в голове, пара прямых рук, а главное, желание!

Собственно, в данной статье я поведаю вам историю о том, как самостоятельно собрать СНПЧ.

Ножницы
Скотч
Клей «супер-момент»
Плоская отвертка
Резиновые перчатки
Газетки
Шприцы (можно один, но желательно по количеству цветов в Вашем принтере)
Старые использованные картриджи для Вашего принтера

Тоненькие эластичные, желательно прозрачные трубочки (я брал 3 мм внешним диаметром).
Бутылочки с краской (должны продаваться в компьютерных магазинах).

Лично я купил трубочки на рынке в ларьке радиодеталей… Взял с запасом - пять трубочек по полтора метра каждая. Обошлось это мне в 50 рублей.

С краской мне повезло, так как прямо недалеко от дома в супермаркете открылся отдел,

торгующий именно чернилами для принтеров. Это самая накладная часть затеи, ибо мне четыре баночки (под четыре цвета)

обошлись в . Но я не особо напрягся, потому как один фирменный картридж для моего принтера стоит и то дороже!

На рисунке выше: слева трубочки, справа цветной картридж, по центру старенькие шприцы для перезаправки принтера…

Вот так выглядят баночки с краской.
Процесс изготовления СНПЧ

Так, когда все найдено и куплено, начинается самое интересное - процесс сборки. В своем примере я буду экспериментировать над цветным картриджем для принтера EPSON Stylus C60. Итак, первое, что надо сделать - это помыть трубочки под теплой водой с мылом как снаружи, так и внутри. Затем их следует положить на батарею, чтобы они полностью высохли и чтобы изнутри испарился конденсат.

Далее, если Ваш картридж относительно новый, т.е. если в нем еще нет засохших чернил, то Ну, а если же ему уже лет пять, то мы его все равно не разбираем!! Мы надеваем резиновые перчатки, идем в ванную и начинаем с помощью шприца прогонять через картридж воду. Для этого наливаем водичку в шприц, вставляем иглу в дырочку на крышке картриджа (любую из двух, сокрытых под наклейкой) и впрыскиваем ее туда. Если картридж фирменный, то придется еще чем-нибудь типа очень маленькой отверточки открыть клапан, расположенный в сОпле (не путать ударение!!!). И так несколько раз, пока цвет вытекающей жидкости не станет бледнеть. Ну, конечно, если Вас просто прет увидеть, что же у картриджа внутри, пожалуйста, валяйте, но учтите, что собрать его обратно будет очень трудно. Если уж вы его разобрали, то прочистите его полностью, вынув поролоновые прокладки и промыв их.

Перед разборкой обязательно надо надеть резиновые перчатки и положить газетки на стол, мы ведь не хотим, чтобы после работы на поверхности стола у нас красовалась доселе невиданная картина Пикассо!.. Хотя, кому как!.. 🙂 Под разборкой понимается снятие верхней крышки картриджа. Снимать ее следует очень аккуратно, чтобы не повредить крепления. После разборки и промывки необходимо полностью высушить все детальки картриджа.

Итак, после высыхания, начинается следующий этап - втыкание! Да, теперь Вам предстоит повтыкать трубочки в заправочные отверстия крышки картриджа. Заправочное отверстие на EPSON-овских картриджах - это дырочка примерно посередине крышки. Если трубочка великовата, то берем какую-нибудь крестообразную отвертку и проковыриваем отверстие потолще. Ковыряем до тех пор, пока трубка не начнет с трудом, но пролазить в дырочку.

Проделываем эту операцию для каждого цвета. Теперь вставляем трубки. В принципе, не важно, насколько глубоко Вы их впихнете, но я каждую воткнул где-то на 5мм. Когда вставили, очень качественно приклеиваем, чтобы добиться герметичности в этих местах.

Теперь, если Вы разбирали картридж, берем поролон, вставляем его на место и также очень качественно приклеиваем крышку с трубочками к картриджу (Если картридж цветной, то необходимо проклеить его так, чтобы загерметизировать каждый отсек для чернил, т.е. нанести клей сверху и на перегородки отсеков. Я этого сразу не сделал, и потом все разбирать пришлось!).

Не должно остаться ни единого места, откуда мог бы подсасываться воздух, иначе система работать НЕ БУДЕТ! НО, не заклеивайте пока заводские воздуховоды (это такие маленькие дырочки, ближе к верху крышки картриджа). Ждем, пока все полностью высохнет. Теперь выбираем нужную длину трубочек (у меня примерно 60-70 см) и отрезаем лишнее от свободных концов. Вот, теперь у нас есть готовая к началу эксплуатации рабочая часть СНПЧ.

Берем конструкцию, подходим к принтеру, снимаем прижимное крепление с каретки и ставим картридж на свое место, приклеив его скотчем, а лучше закрепив хомутиком. Стоять он должен насмерть, т.е. совсем не двигаться.

Тут начинается самая грязная работенка. Надо подать чернила в картридж и хотя бы частично заполнить шланг. Для этого берем шприц, засасываем в него чернил и начинаем заливать в трубку, предварительно подняв ее конец выше принтера.

Так, как только по трубочке чернила начали попадать в картридж, закрываем какой-нибудь затычкой отверстие, куда только что лили краску. Как затычка может сойти обычная пожеванная жвачка. Только не перестарайтесь! Помните, что потом ее надо будет оттуда убрать и внутри трубки не должно остаться ни единой частички от затычки. Проделываем эти действия для всех остальных трубочек. В результате у меня получилось три заполненные чернилами трубки с жвачками на конце. Теперь берем еще жвачку, или лучше какие-нибудь маленькие резиночки и закрываем ими отверстия воздуховодов, которые я выше по тексту просил не заклеивать. Для надежности и герметичности поливаем только что закрытые места тем же клеем "момент".

Вот, ну а теперь осталось проделать в крышке каждой банки с чернилами по два отверстия (одно для трубки, второе - для воздуха) и, удалив жвачку, вставить трубочки на место, протолкнув их почти до самого низа банки. Отверстие для воздуха советую делать следующим образом: берете иголку от шприца, протыкаете насквозь пробку, а сверху в эту зелененькую пластмассовую штучку на иголке пихаете чуть-чуть поролона, или просто маленький кусочек салфетки, в качестве воздушного фильтра.

Все! Работа по части сборки завершена. Теперь просто жизненно необходимо обнулить чипы картриджа.

Для этого стоит скачать утилитку SSC Utility, которую Вы можете обнаружить по адресу http://www.ssclg.com/epson.shtml .

После этого кликните правой кнопкой мыши по иконке программы в трее и выберите «Сброс счетчиков -> сбросить все счетчики».

Все действия должны совершаться при включенном принтере.

После появления окошка с надписью «Сделано!»,

нажимаем «ОК», выключаем принтер на пару-тройку секунд и снова его включаем. Должно обнулиться.

Теперь остается лишь прокачать систему прочисткой сопел и печатать, печатать, печатать!..

Кстати, сейчас можно не скупиться на прочистку! Чернил хватит!

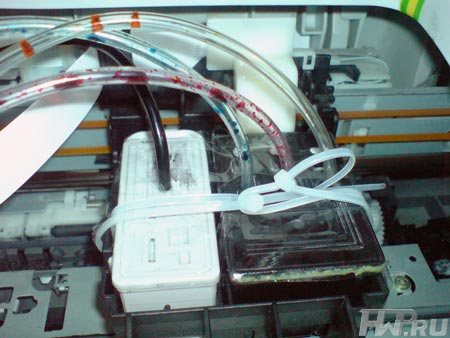

Вот так выглядит мой принтер в конечном варианте с полностью установленным и настроенным прибором:

А вот так выглядят фотографии, картинки и тестовые страницы, распечатанные после настройки

(прослеживается еле заметная полосатость по синему цвету, но она легко устраняется при чистке головок):

Вынужден, также, написать еще маленькое дополнение к истории… Я свою систему делал без инструкций и основываясь лишь на картинке, увиденной в сети. Поэтому допустил очень много ошибок, которые, надеюсь, благодаря этой статье, не допустите Вы. Но, для надежности, еще разок уточню, допущенные мной:
1. Я разобрал цветной картридж!!! Этого делать не стоило, ибо собрать обратно мне его так и не удалось, благо, в кладовке нашелся еще один рабочий!!
2. Большинство операций я проводил без перчаток. Как следствие, с разноцветными руками ходил около двух недель…
Вместо жвачки поначалу я использовал, как это ни странно, но свой язык, за что и поплатился тем, что хлебнул немножко синих чернил. Не делайте так, чернила очень невкусные! 🙂
3. Когда уже все собрал и выгонял воздух из системы с помощью прочистки головок, я малость перестарался. Принтер вообще перестал работать и стал жалобным окном предупреждения просить меня поменять его детали!!! О_О После недолгих поисков по сети, я обнаружил, что пришла пора поменять памперс принтера (блок прокладок, куда отводятся отработанные при прочистке чернила). Это ж надо, оказывается чистил так старательно, что этот блок переполнился и чернила чуть ли не переливались через края!!! В общем, поглядел я на этот памперс и смекнул, что надыбать такой же не получится, поэтому сделал систему отвода чернил не в прокладку, а в отдельную баночку… Но это уже отдельная история… Короче, не чистите принтер слишком много!!!

Само собой разумеется, что, если Вы возьметесь за создание аналогичного прибора, Вы должны осознавать, что после таких экспериментов Ваш принтер может не выжить, и Вы должны перед началом работ к этому морально подготовиться и убедить себя в том, что автор этой статьи, т.е. я, никакой ответственности за содеянное Вами не несет! Но, будем надеяться, что этого не случится, и принтеру Вашему достанется еще одна жизнь - новая, лучшая жизнь! =)

Удачи Вам, в изготовлении СНЧП своими руками, да и просто, удачи!

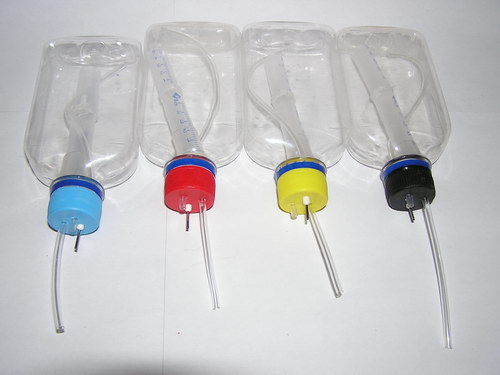

Как я изготавливал эти баночки. Эта статья продолжение общей статьи как я делал СНПЧ.

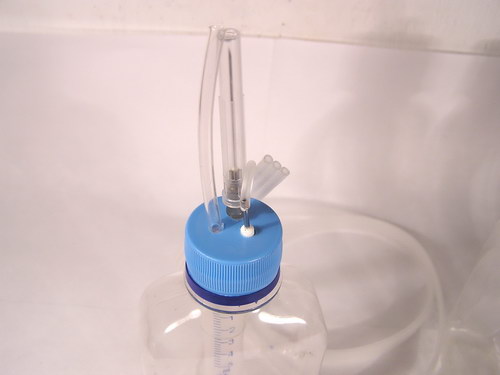

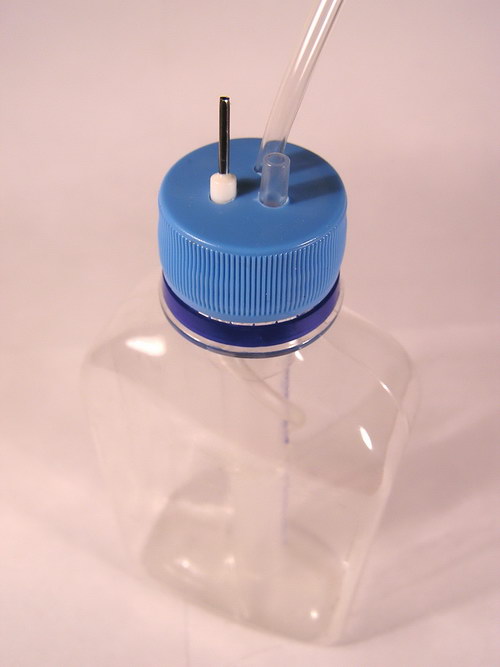

Для начал нужно понять, что собой представляет донор .

Чтобы он работал он должен выполнять принцип сосуда Мариотта.

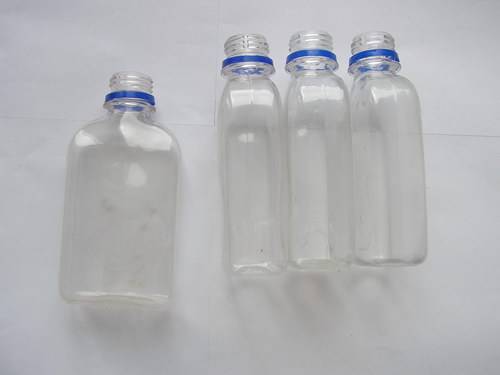

За основу я взял банки от чернил. Отмыл от них наклейки.

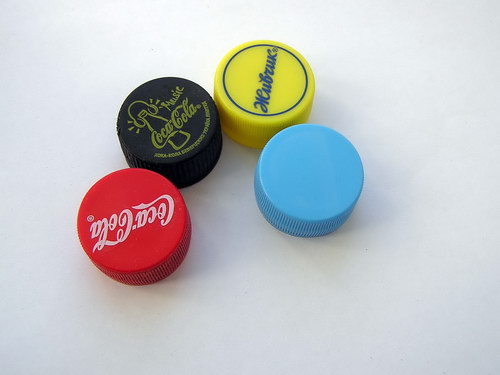

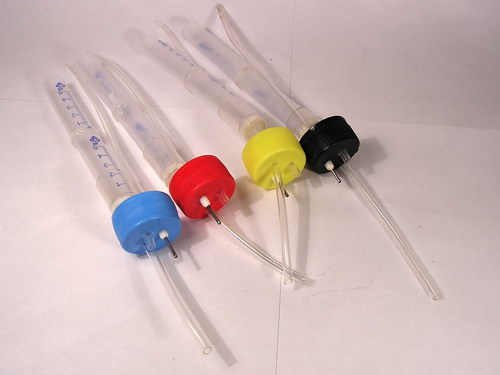

На этих баночках идут крышки как от обычных ПЭТ бутылок. Поэтому для того чтобы отличать цвет чернил в банках, я решил на баночках поставить цветные крышки.
Использовал крышечки от кока-колы, живчика, бонаквы без газа, и черную от акционной кока-колы.
Сложнее всего было найти черную. Я весь ряд напитков в «Сильпо» облазил, но так и не нашел ни одного напитка с черной крышкой. Было пару напитков, но у них крышечки были выпуклые, а нужна была крышечка с плоской поверхностью.
Надписи легко смываются дихлорэтаном.

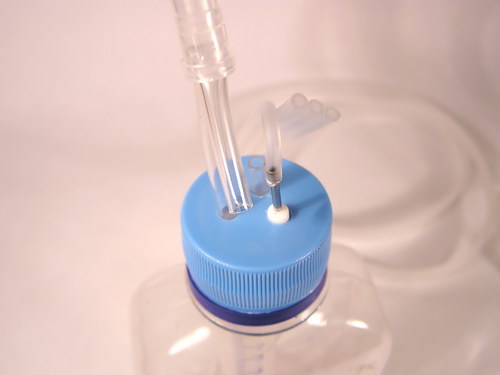

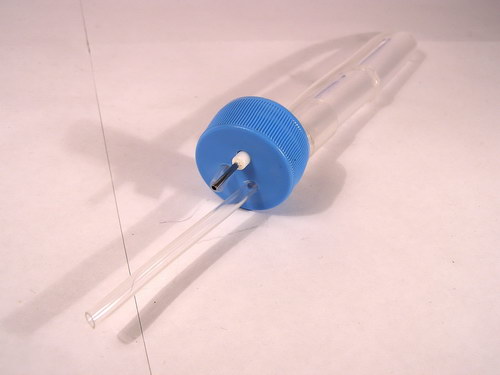

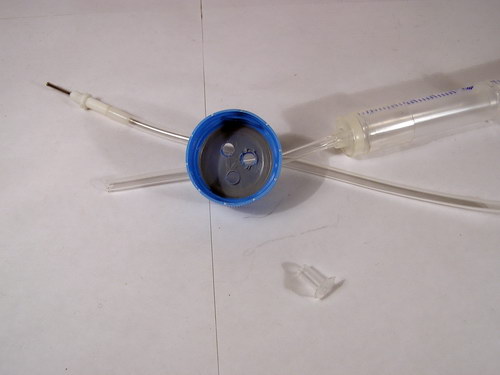

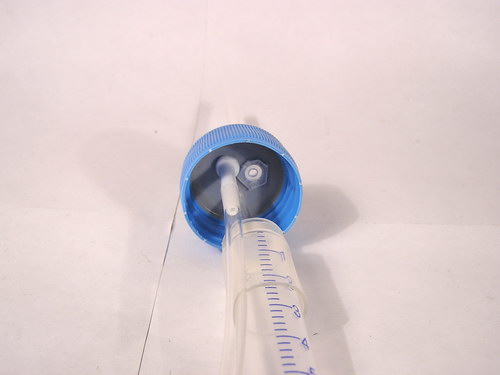

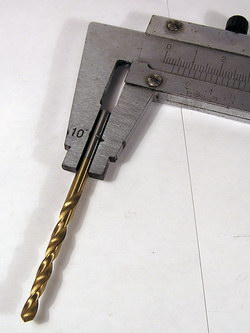

Также для доноров нужен был канал для чернил и воздуховод.

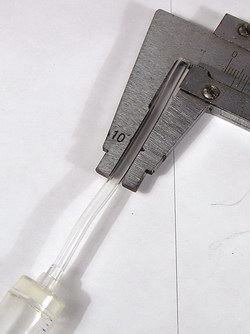

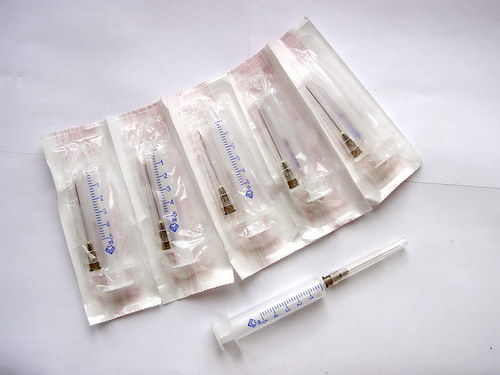

Для воздуховода нужен был диаметр больше чем у трубочек. Я не найдя подходящей трубки под рукой воспользовался восемью шприцами на 5 мл.

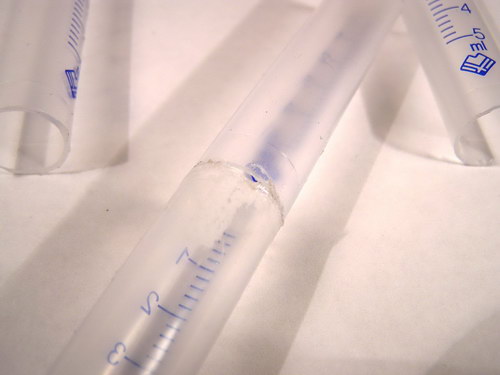

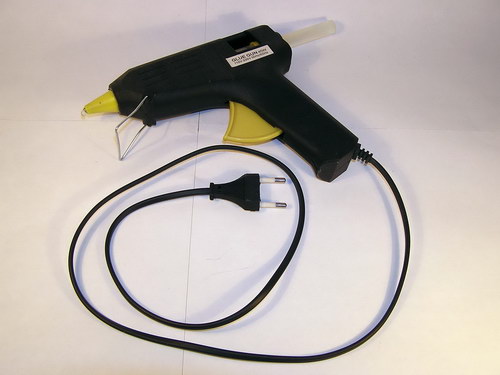

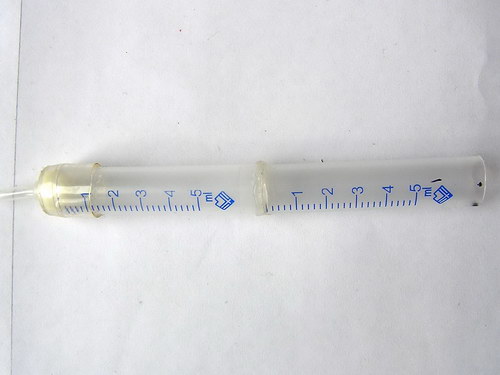

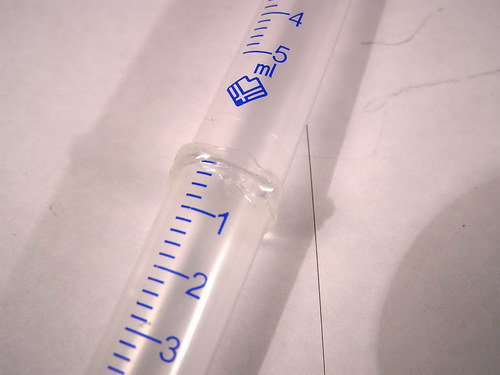

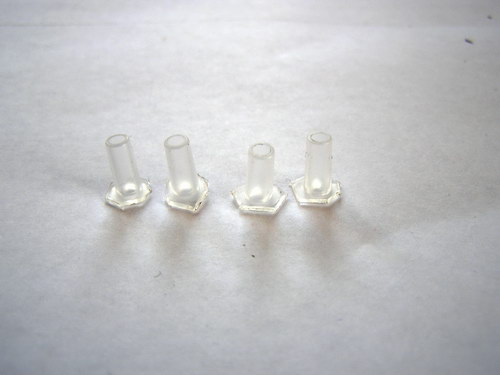

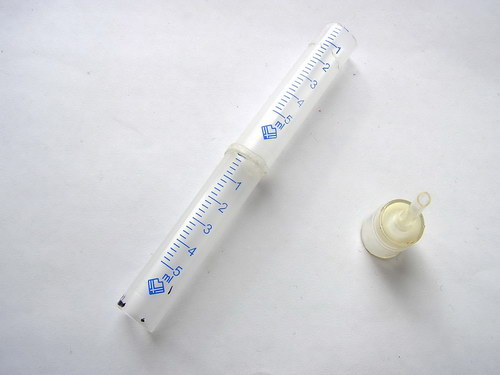

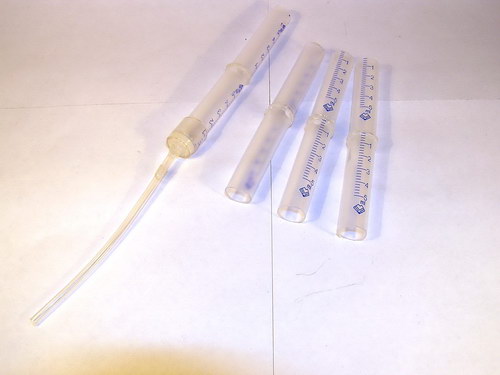

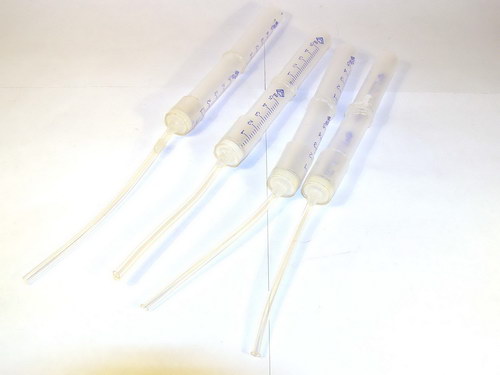

Из двух шприцов, срезав верхние лепесточки и нижний носик, получилось две трубочки, которые я склеил между собой. С начала я их зафиксировал суперклеем. А затем загерметизировал термоклеем из термопистолета. Потому что герметичность очень важна.

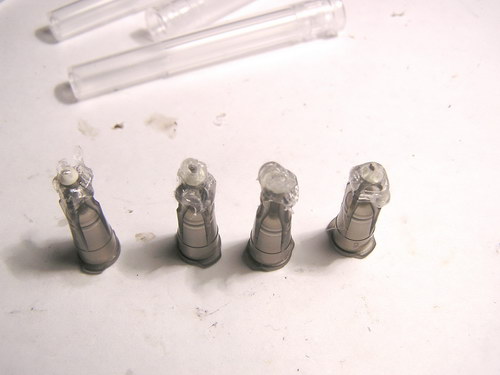

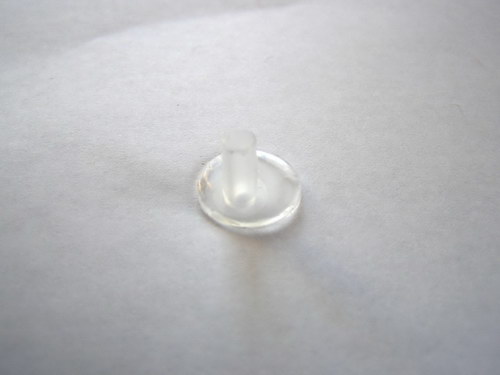

Но еще нужно было использовать воздушный фильтр. Его я взял в той же капельнице. Там есть такой прозрачный бочонок и в нем есть ситечко. Разрезав бочонок и отрезав трубочку получилась насадка по размеру на трубочку из шприцов, оставалось только проклеить для герметичности. Но нужно быть осторожным, потому что суперклей очень жидкий и может протечь до ситечка и полностью его склеить таким образом что он перестанет пропускать воздух.

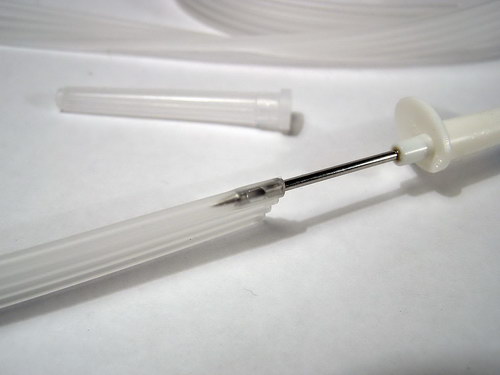

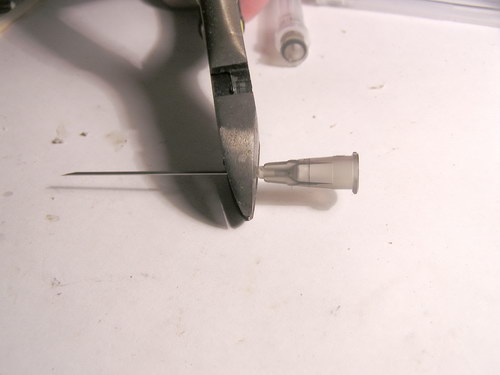

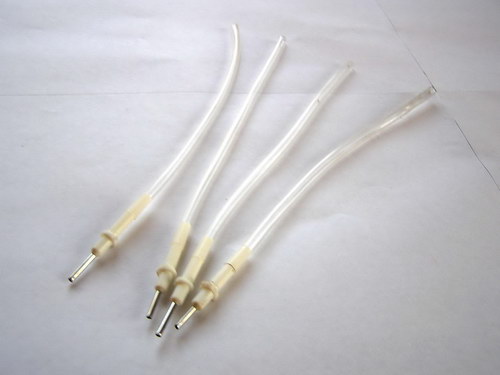

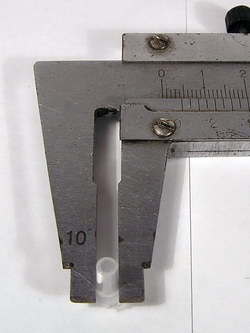

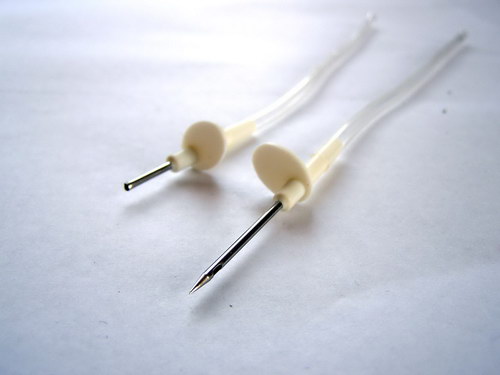

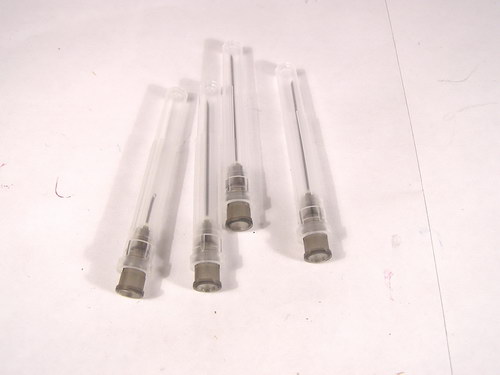

С каналом для чернил было просто - я решил использовать один участок от капельницы.

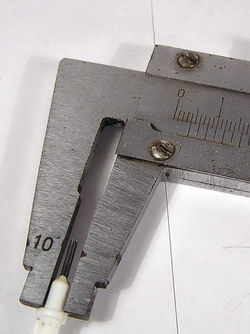

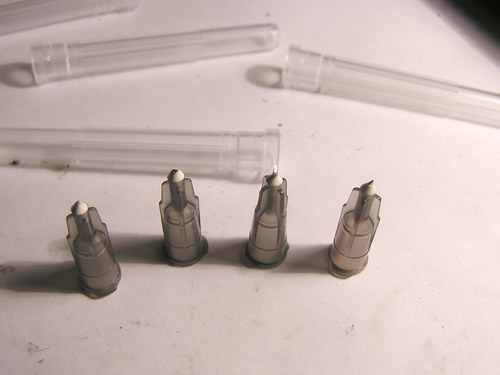

Потому что иголка плотно входила в канал шлейфа - это дает возможность удобного монтажа шлейфа к донорам.
