Из чего можно сделать подставку под ноутбук. Подставка для ноутбука своими руками. ОчУмелые ручки. Подставка для ноутбука

Перегрев прибора

Многие обладатели ноутбуков порой замечают, что в процессе работы устройство нагревается и начинает работать медленнее, выключаться или гудеть. Причина этого кроется в плохом охлаждении. Производители ноутбуков стремятся сделать свои изделия как можно более компактными, поэтому маленькие кулеры часто просто не справляются со своей задачей, что приводит к таким вот неприятным явлениям. Поможет в этой беде подставка для ноутбука, своими руками сделанная и подогнанная под конкретную модель ПК. Сделать её несложно. Для этого понадобится лишь несколько вещей, доступных и недорогих.

Процесс создания

Подставка для ноутбука своими руками будет сделана из таких компонентов:

• Внешнего блока питания на 12 В (в виде коробки с вилкой и проводом).
• Большого корпусного вентилятора на 12 В с потребляемым током ниже максимального у блока питания (написано на корпусе или вычисляется так: сила тока = мощность/напряжение)
• Папки-скоросшивателя.

Делается подставка для ноутбука своими руками следующим образом:

1. От провода блока питания отрезается штекер и откладывается в сторону - он больше не нужен.

2. От вентилятора отрезается коннектор.

3. Теперь нужно вырезать в папке отверстие под вентилятор. В фирменных подставках оно располагается чаще всего по центру, поэтому подставка для ноутбука, своими руками создаваемая, тоже будет иметь отверстие посередине.

4. Устанавливаем вентилятор так, чтобы выпуклая часть его лопастей была сверху, укрепляем его с помощью винтов.

5. Подсоединяем провода так, чтобы вентилятор засасывал воздух в папку при работе. При этом соединяются чёрный и красный провода вентилятора с чёрными проводами блока питания (их два, как правило). Жёлтый провод на кулере нужен для подсчёта оборотов, поэтому его можно обрезать.

6. Аккуратно заматываем скрутки проводов изолентой. Вот и сделана подставка для ноутбука с охлаждением своими руками!

Модернизация

Описанная выше подставка функциональна, однако вам может захотеться чего-нибудь необычного. Интересная особенность у такой конструкции - её всегда можно изменить, модернизировать: можно добавить ещё один вентилятор (подключать параллельно с первым, и чтобы сумма потребляемых токов была меньше максимального тока блока питания), можно сделать вентилятор или вентиляторы под вентиляционными отверстиями своего ноута. Можно поменять и основу: вместо папки взять оргстекло или акриловые пластины и приделать к ним ножки, можно вырезать подставку из дерева... В чём выигрывает самодельная подставка под ноутбук - своими руками можно реализовать абсолютно любую задумку, сделать это приспособление под себя, добавить подсветку и покрасить в любой цвет, нанести специальное покрытие и многое другое. Вы не будете ограничены фантазией дизайнера, волей производителя и чем бы то ни было еще - все в ваших руках! И хоть фирменные изделия выглядят, может быть, эстетичнее, но их много, а подставка для ноутбука, своими руками собранная, всегда будет оригинальной и необычной. Она будет вас радовать долгие годы.

Приветствую всех хаброюзеров, сегодня я расскажу, как я сделал простую и довольно таки бюджетную охлаждающую подставку для ноутбука.

Для этого нам понадобится:

1) Папка для листов A4, с как можно грубым картоном, в моём случае это папка-скоросшиватель с арочным зажимом , выглядит вот так:

2) Вентилятор от компьютера размером 120 на 120 мм:

В моём случае это один из самых бюджетных вентиляторов Gembird FANCASE3 , рассчитан на 2100 об/мин, то есть «гудит как пылесос», но, тем не менее, открутил в моём старом компьютере около трёх лет и всё ещё работает.
Конечно, можно взять и вентиляторы поменьше, но 120-ки обладают оптимальным соотношением цена/производительность/шум.

3) Разборный USB штекер тип A (вилка / папа):

Можно конечно раскурочить USB удлинитель, но как-то жалко «пустить под нож».

4) Сантиметров с 10 провода, если решили сделать, так как я:

5) Нож, желательно острый, отвёртка, маркер/ручка, изолента или термоусадка(в кадр объектива не попали, но они есть).

Изготовление:
Для начала нам нужно выбрать место где будет вентилятор, рекомендую выбирать как можно ближе к торцу папки, ну и конечно же учитываем расположения вентиляционных отверстий ноутбука и ещё, желательно устанавливать вентилятор прямо под самых горячих частей ноутбука, это как правило процессор или же видеокарта, или и то и другое в одном лице (видеокарта интегрированная в процессор), как например у меня. Кто-то, наверное, спросит, если у тебя интегрированная видеокарта то, скорее всего перегрева быть не может, зачем тогда заморачиваться над дополнительной системой охлаждения? Ответ прост - чисто спортивный интерес, идея очень простая, да и всё кроме папки у меня было в наличии.

После того как мы выбрали оптимальное расположение вентилятора, или вентиляторов(да да, размер папки позволяет установить два 120 мм вентилятора, если есть такая необходимость, к тому же это позволит придать всей конструкции жёсткости, которой тут явно маловато, но об этом позже) нужно разметить ту часть которую нужно разрезать:

Потом нужно разметить отверстия для винтиков вентилятора:

Это удобно делать зарядом от шариковой ручки:

Прикидываем, верно ли мы рассчитали, как с наружной стороны папки, где будет стоять ноутбук, так и с внутренней, где собственно будет вентилятор.

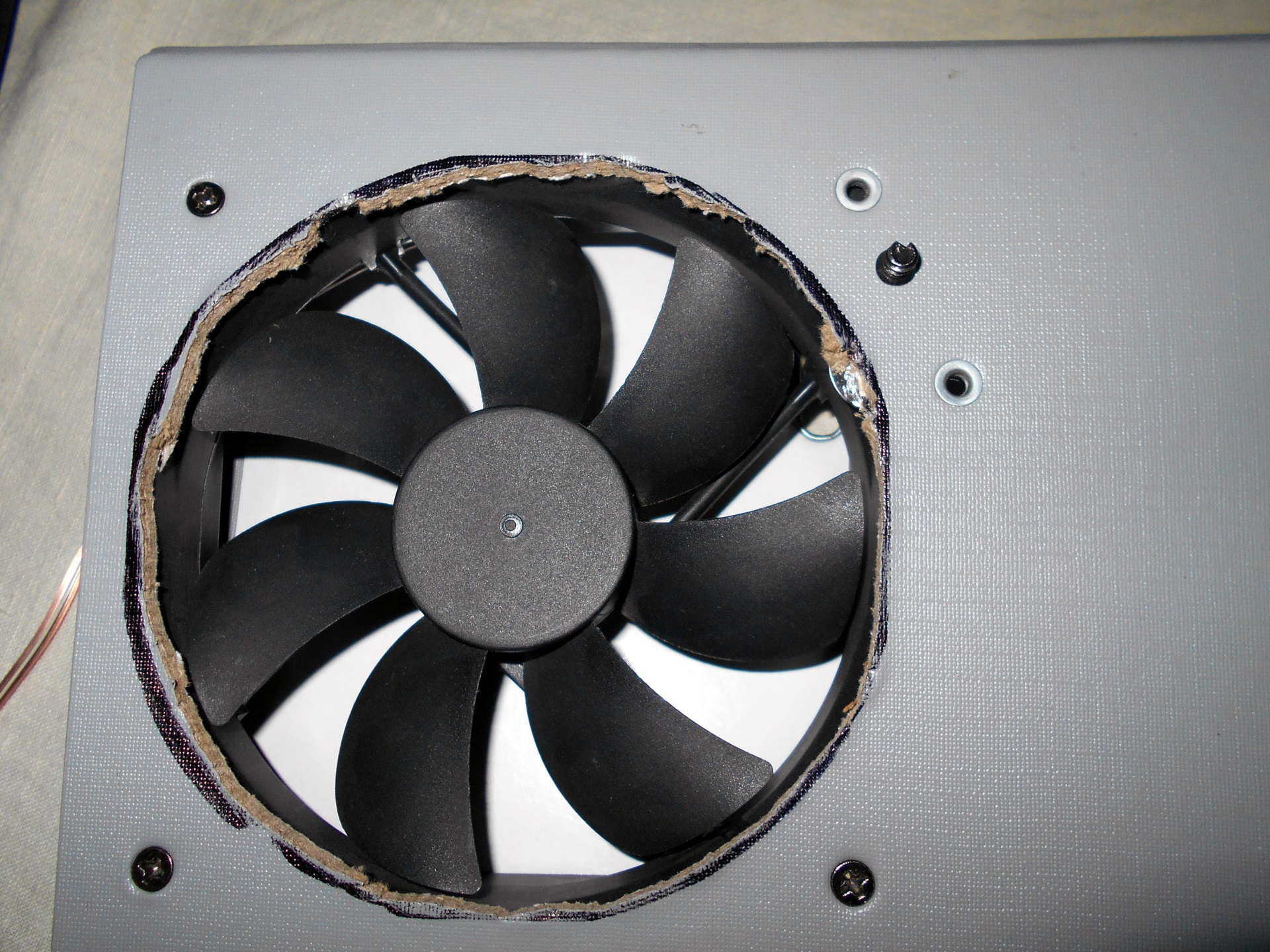

Как видите, у меня не получилось сделать отверстие под четвёртый винтик, так что вентилятор держится на трёх.

Расстояние от торца папки у меня получилось примерно 25 миллиметров, но я делал конкретно под свой ноутбук, чтобы вентилятор был как можно ближе к горячим частям ноутбука.

Как видите, рисовать у меня толком не получается, так что вот картинка с википедии :

Как правило, красный провод вентилятора это плюс, а чёрный - минус , жёлтый это мониторинг оборотов, он нас не интересует, как и контакты D+ и D- USB. Итак, а тут ВАЖНО после соединения проводов изолировать всё , дабы случайно не устроить своему ноутбуку короткое замыкание, что может негативно сказаться на самом любимчике, и не говорите, что я Вас не предупреждал.

Если всё таки захотите сделать USB коннектор из USB удлинителя, то там так же, красный провод это плюс а чёрный - минус.

Конечно, пониженное питание отразится на оборотах вентилятора, они упадут как минимум вдвое, так что думаю, вентиляторы на 800 об/мин не пойдут для этого, могут вообще не запуститься, идеально что-то на 1700-2500 об/мин. Зато шумящие вентиляторы, как правило, становятся тихими при таких оборотах и имеют более-менее какой-то воздушный поток.

И ещё пару слов по установке вентилятора, я считаю, что лучше ставить вентилятор так, чтобы он выдувал воздух из под низа ноутбука, то есть «стоял на выдув», как принято говорить между «железячниками». Конечно, никто не запрещает поставить наоборот, но тогда он будет дуть всю пыль во внутрь ноутбука, подумайте, уместно ли приближать чистку системы охлаждения ноутбука или нет?

Воздушный поток, как и сторона вращения вентилятора, указаны на нём сбоку.

Как можете видеть на фото, арочный зажим я извлёк, он мне мешал, полагаю что и Вам тоже будет, просто аккуратно поддеваете отвёрткой, впрочем, на фото всё видно.

Достоинства и недостатки:
К плюсам можно отнести простоту изготовления, изготовить такую подставку думаю не составит труда никому, после такого количества фоток что я сделал, дешевизна и гибкость, можно делать конкретно под свой ноутбук, под расположение вентиляционных отверстий ноутбука, удовольствие от того что сделал что-то своими руками, купить может каждый.

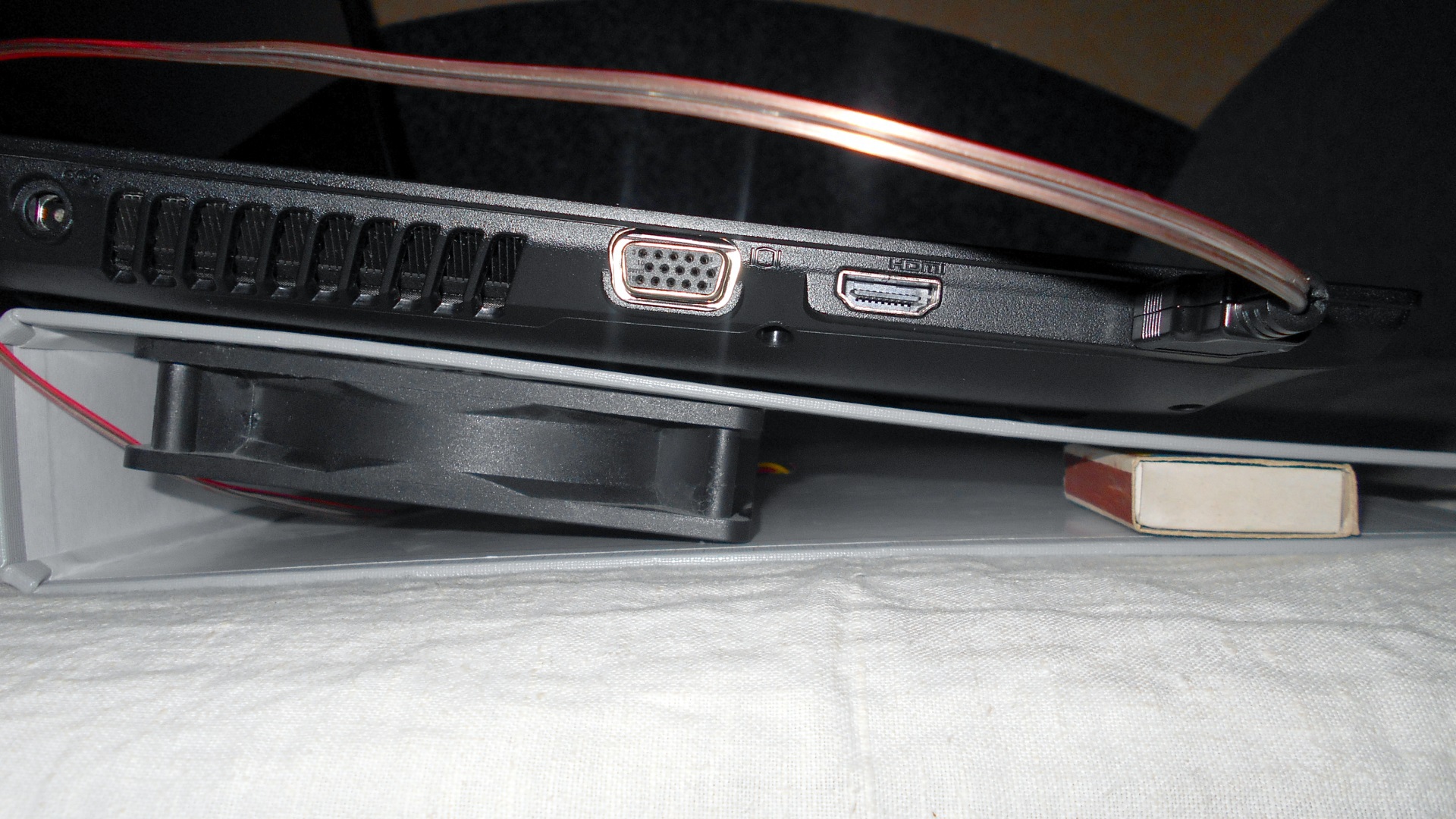

К минусам можно отнести хлипкость конструкции, только взгляните:

Мне кажется, что это не совсем хорошо, если у Вас будут какие-то идеи или мысли пишите в комментариях или же у меня в профиле есть ссылки на фейсбук и ВКонтакте. Пока что решил для себя это так:

Хотя, думаю, правильнее будет как-то вот так:

Ещё к недостаткам, наверное, отнесу небольшую эффективность, при тестах температура у меня упала всего на 2 градуса, но я считаю, что это недостаток самой системы охлаждения ноутбука, если отвинтить нижнюю крышку чтобы вытягивать горячий воздух прямо от тепловых трубок, то будет падение температуры явно повыше.
И последний недостаток - так как у меня вентилятор старый, 3 года как никак для двигателя с подшипником скольжения это большой строк, даже для бесколлекторного, слегка заметное «дырчание» полагаю, что это из за износа подшипника.

В вашем доме наконец-то появился ноутбук? Вашей радости нет предела? Однако со временем вы начинаете замечать, что процессор ноутбука часто перегревается и замедляет работу системы. Как же быть? Что придумать? Как сделать подставку для ноутбука своими руками?

Каждый из нас хотя бы раз в жизни пользоваться ноутбуком. Работа на таком портативном компьютере приносит лишь одно удовольствие. Поэму, для того, чтобы продлить жизнь вашему ноутбуку и сохранить его процессор от перегрева стоит не только аккуратно с ним обращаться, но и иметь специальную охлаждающую подставку, которая будет охлаждать от перегревания. Но, как быть, если такой подставки у вас нет?

Как сделать картонную подставку для ноутбука?

Самой простой, бюджетной и легкой в исполнении будет именно картонная подставка. Такая подставка не требует лишних денежных затрат и дополнительных навыков.

Итак, приступим.

Для изготовления картонной подставки для ноутбука вам понадобиться:

1. Плотный картон.
2. Лист бумаги.
3. Ножницы.

Картонная подставка:

1. Нарисуйте или скопируйте данный трафарет и распечатайте его на бумаге.

2 . Вырежьте из листа бумаги шаблон будущей подставки.

3. Трафарет под номером два обведите на картоне два раза.

4. Теперь сделайте то же самое с шаблоном номер один. Однако стоит учитывать, что этот трафарет нужно обвести два раза, зеркально отразив его.

5. Вырежьте и соберите все детали подставки.

6. Закрепите подставку с помощью горячего клея или клея ПВА.

7. Покрасьте подставку грунтовкой.

Такую подставку можно сделать не только из картона, но и из дерева, стекла или пластика.

Подставка из картона для охлаждения ноутбука.

Вам понадобиться:

1. Лист плотного картона.
2. Ножницы.
3. горячий клей.
4. Линейка.
5. Карандаш.

Как сделать подставку:

1. Возьмите большой лист плотного картона.

2 . вырежьте из картона заготовки.

3. Заготовок под названием «STAND» у вас должно быть шесть штук, две штуки заготовок «SUPPORT и, также по одной заготовке с названием «BACK» и«BASE».

4. На всех шести заготовках «STAND» нужно вырезать щели, ширина которых будет равняться 0,6 сантиметров, а высота - шесть сантиметров. Эти щели будут поддерживать заднюю панель вашей подставки.

5. Когда все заготовки вырезаны, можно начинать собирать подставку.

6. Воспользуйтесь горячим клеем, который значительно ускорит сборку подставки.

7. Поделите заготовку«BASE» на пять равных частей, и прочертите линии.

8. Возьмите основу своей подставки и приклейте на нее одну заготовку под названием «SUPPORT».

9. Теперь, по намеченным линиям начинайте приклеивать боковые заготовки «STAND». Не забудьте о том, что уже приклеенная заготовка «SUPPORT» должна попадать в вырезанные щели заготовок «STAND».

Недостаточная работа системы охлаждения ноутбуков, особенно при работе с интернет-ресурсами, может привести к отказу от работы прибора или даже его поломке. Решить этот вопрос возможно, приобретая в магазине или самостоятельно изготовив специальную настольную подставку для охлаждения ноутбука.

Для начала на бумаге необходимо начертить эскиз изделия в натуральную величину, которое мы собираемся сделать. Линейные размеры изготавливаемой подставки должны быть немного больше габаритов вашего ноутбука. Следует произвести четкую разметку, где на подставке будут находиться воздухозаборные отдушины. Они должны располагаться под воздухозаборными отверстиями нижней панели ноутбука. Дальнейший этап заключается в перенесении эскиза на материал, из которого вы собираетесь изготовить подставку. Это можно сделать с помощью копирки соответствующего размера. В качестве материалов можно использовать дерево, толстый пластик, алюминиевые листы, а также оргстекло. Конструкционно подставка должна состоять из шести деталей: верхняя и нижняя крышки, а также четыре боковых, размеры которых должны немного превосходить размер вентилятора охлаждения.

Вырезаем детали нашей конструкции, для этого удобно использовать электролобзик с зубьями пилочки, соответствующим материалам, которые мы будем применять. При помощи того же лобзика выпиливаем охлаждающие проемы верхней крышки для установки вентиляторов.

Эскиз нашей подставки можно также начертить не на бумаге, а сразу на верхней детали нашего изделия. Для разметки вентиляторных отдушин следует разместить на крышке работающий от сети ноутбук. Отмечаем места нагрева верхней крышки. Обводим их с запасом в несколько сантиметров. Лобзиком с пилочкой, зубья которой подходят для нашего материала, вырезаем воздухозаборные отверстия охлаждения. Неровные края и заусенцы наших проемов обрабатываем напильником и наждачной бумагой, добиваясь идеально безопасного края.

В боковой стенке высверливаем отверстие для вывода проводов. Нам нужно вывести электрический провод питания ноутбука, провод мышки, желательно к USB входу ноутбука подсоединить USB удлинитель. Это отверстие тоже следует зачистить и желательно обклеить его края мягкой резиной или поролоном. Подставка собирается с помощью саморезов. Для этой цели удобно использовать саморезы небольшого размера, с головкой под крестовую отвертку. Края металлических листов при этом отгибаются под прямым углом, их крепление между собой происходит специальными блошками по металлу. Если подставка под ноутбук изготавливается из оргстекла, то ее детали садятся на клей. Для этих целей желательно использовать клеи с жесткой посадкой, например, эпоксидную смолу.

Когда каркас изделия готов, мы можем заняться его внутренним устройством. Вентилятор удобнее прикреплять к верхней части нашего изделия, используя для этого маленькие шурупы или клей. В качестве клея, как при сборке деталей подставки, желательно использовать эпоксидную смолу. Следующим этапом нашего производства является сборка электрической цепи вентилятора.

Желательно для удобства в работе выключатель поставить на электрическом кабеле, в нескольких сантиметрах от края вывода. Перед тем как паять элементы нашей цепи, необходимо проверить работоспособность собранной нами схемы. Для этого осуществляем скрутку элементов, после чего места скруток обматываем изолентой. Если все элементы собранной нами электрической цепи работоспособны, разбираем скрутки и производим монтаж с помощью паяльника, припоя и канифоли. При использовании нескольких вентиляторов применяется электрическая схема параллельного соединения.

Когда подставка технологически готова, отлично работает, необходимо придать ей более эстетичный вид. Для этого мягкой щеточкой очищается вся грязь, с помощью ножниц, на самоклеящейся бумаге вырезаются детали эскиза, а в них нужной формы отверстия, подставка обклеивается. С особой аккуратностью следует обклеить острые края нашей подставки, это предотвратит возможные травмы при дальнейшем пользовании изделием.

Ноутбук специально создан для мобильности пользователя. С его помощью можно работать, общаться с друзьями, смотреть клипы в любом месте и в любом положении.

Очень удобно после вечернего душа укутаться в теплый плед и почитать перед сном новые сообщения в социальных сетях или в электронной почте. Но нельзя говорить о комфорте, если ноутбук при этом приходится держать на коленях и использовать сенсорную мышку.

Кроме того, правильная эксплуатация ноутбука подразумевает его расположение во время работы на ровной жесткой поверхности для обеспечения полноценного функционирования охлаждающего вентилятора. Рассмотрим интересные идеи собственноручного изготовления подставок и столиков для ноутбука.

Варианты деревянных столиков

Найти такой предмет мебели в магазине затруднительно, поэтому проще сделать столик для ноутбука своими руками. Задача облегчается, когда есть навыки работы с деревом.

Вариант 1

Столик из натурального дерева выглядит стильно и благородно.

Столешница состоит из двух частей: одна жестко зафиксирована и используется для компьютерной мышки, подключаемых устройств и чашечки кофе, другая - подвижная с регулировкой высоты для удобного расположения ноутбука. Для упора ноутбука внизу подвижной части прикручивается деревянная планочка. Кроме того, столик имеет складные ножки, что делает его компактным при хранении.

Для изготовления столешницы можно использовать клееный мебельный щит из бука, ясеня или дуба, а также детали старой мебели. Для ножек потребуются небольшие бруски. Сначала изготавливается несущая рама, к которой в дальнейшем крепятся столешница и ножки. Детали конструкции крепятся болтами.

Подвижная часть столешницы соединяется с рамой двумя петлями. Для регулировки угла наклона установлен фиксатор для пластиковых окон. На последнем этапе деревянный столик необходимо обработать тонирующим покрытием и бесцветным лаком.

Вариант 2

Милый и изящный складной столик-трансформер можно изготовить не только из дерева. На следующем фото представлен светлый небольшой столик из неиспользованных остатков ДСП. Закругленные углы столешницы и ножек усложняют процесс изготовления, но придают изделию особое изящество.

В качестве подставки для ноутбука в столешницу вкручены два подпятника, которые при необходимости свободно выкручиваются. Для фиксации подвижной части столешницы в поднятом положении используется стальной пруток, который вставляется в углубление на оборотной стороне столешницы. В данном варианте угол наклона столешницы не регулируется.

Чтобы получить качественно обработанные детали без сколов, желательно заказать нарезку в любой близлежащей мебельной мастерской. Однако если есть все необходимые инструменты и навыки, неплохого результата можно достичь и своими руками. Сборка деталей осуществляется на евровинты, подвижная часть столешницы закрепляется рояльной петлей. Подставка (стальной пруток) для столешницы крепится к поперечной планки рамы.

Вариант 3

Для изготовления легкого и комфортного столика для ноутбука, представленного на следующем фото, подойдет фанера. Регулируемая подвижная часть столешницы имеет небольшие отверстия для лучшей вентиляции и предотвращения от перегрева. Ножки, как и в предыдущих вариантах, складные.

Нарезка и сборка деталей выполняется аналогичным образом, как и предыдущих вариантах. Фиксатор для подвижной части столешницы, выполненный в виде рамки, закрепляется к ее внутренней стороне. Для фиксации в нужном положении фиксатор вставляется в один из трех пазов на поперечной перекладине рамы.

Вариант 4

Простой маленький столик из дерева с цельной красиво изогнутой столешницей можно использовать не только для работы за ноутбуком, но и для письма или чаепития на диване перед телевизором. Его легко поставить на кровать, а при необходимости можно быстро убрать, сложив ножки.

Чтобы собрать такой стол, достаточно вырезать три детали и подвижно соединить их с помощью петель.

Вариант 5

Ещё один простой в исполнении вариант маленького многофункционального столика.

Такой самодельный аксессуар имеет не складывающиеся ножки и цельную столешницу. Его размеры оптимально подходят для ноутбука и завтрака в постели.

Простой дизайн имеют и следующие модели.

Вариант 6

Быстро и легко можно сделать самостоятельно столик для ноутбука из недорогого материала ДСП или МДФ. Такой предмет мебели не привлечет лишнего внимания и гармонично впишется в современный интерьер. Также его можно использовать как прикроватный стол для телефона, часов и прочей мелочи.

Вариант 7

Если не желаете использовать никакие винты и шурупы, то следующий вариант ваш. Для тех, кто умеет красиво вырезать лобзиком, смастерить подобный шедевр не составит труда. Фигурные ножки просто вставляются в отверстия в столешнице из тонкой фанеры.

Подставки для ноутбука из пластиковых труб

Обрезки водопроводных и канализационных труб после ремонтных или строительных работ могут пригодится для изготовления оригинальной подставки.

Чтобы смастерить подставку под ноутбук своими руками из пластиковых труб ПВХ, потребуется совсем мало времени. Сначала нарезаются отрезки в соответствии с размером ноутбука, а затем они соединяются с помощью уголков при нагревании, как показано на видео. Готовое изделие покрывается краской из баллончика. Цвет выбирается под интерьер или по личным предпочтениям.

В результате получается аккуратная и удобная подставка с очень низкой себестоимостью.

Не менее практичен следующий вариант столика, которым удобно пользоваться сидя на диване или кровати.

Преимущество это варианта состоит в том, что такой стол-подставка может вплотную пододвигаться к дивану и занимать минимум места, а его высота позволяет комфортно работать в сидячем положении.

Самые малозатратные подставки для ноутбука за несколько минут

Если необходимо решить проблему охлаждения устройства быстро и недорого, то можно использовать плотный картон старых коробок из-под бытовой техники. Подставки из картона прекрасно справляются со своим назначением и занимают мало места на рабочем столе.

Представленная на фото идея состоит всего из трех вырезок, которые соединяются с помощью прорезей на боковых опорах. Достоинство такого варианта - простота конструкции. Чтобы изделие лучше вписалось в интерьер, картон можно обклеить упаковочной бумагой или покрасить краской.

Несколько иной дизайн предложен на следующем фото.

Самодельная подставка под ноутбук может выполнять и функции органайзера, как на фото ниже.

Для ее изготовления в столешнице из толстого картона вырезаются вентиляционные отверстия и отверстия для круглых ножек. Ножки делают из картонных цилиндров любого имеющегося в наличии диаметра. Внутри цилиндров устанавливают дно на нужной высоте из пенопласта или картона, которое выполняет роль ограничителя глубины ножки-подставки. Затем ножки плотно вкручиваются в отверстия на столешнице.

Таким образом, используя подручные материалы, можно смастерить качественные и надежные подставки для ноутбука без дополнительных финансовых затрат.
