Введение
Индикаторы загрузки, о которых пойдет речь, являются не только улучшением внешнего вида, но и несут чисто практическую пользу.
Эта статья состоит из двух независимых частей: индикатор загрузки процессора и винчестера.
Индикатор загрузки винчестера
Перед началом создания индикатора я решил поискать наиболее оптимальную схему. Пролистав ряд сайтов, я обнаружил относительно небольшое разнообразие схем. Один из самых главных критериев - получить качественный мод за сравнительно малые деньги. В большинстве схем применяются микросхемы LM3914, которые не так уж дешевы. Поэтому я стал искать микросхему индикатора уровня с выводом на 5-8 светодиодов. Выбор пал на AN6884 по причине своей малой цены и широкой доступности. Эта микросхема имеет на выходе пять светодиодов, и пропускает через каждый ток 7mA.
Для считывания сигнала используется два провода идущих с материнской платы, к которым подключается светодиод индикации винчестера расположенный на передней панели. Вместо светодиода к ним подключается вход оптрона (см схему). Даже если перепутать полярность ничего не сгорит. Оптрон на схеме необходим для электрической развязки цепей материнской платы и индикатора (это в первую очередь нужно для защиты мат. платы).
При нулевой загрузке - фототранзистор внутри оптрона заперт - при этом С6 разряжается через R11. При повышении загрузки винчестера - фототранзистор открыт, и через него начинает заряжаться С6. Напряжение на С6 изменяется пропорционально уровню загрузки. В зависимости от емкости С6 изменяется скорость изменения уровня загрузки.
Напряжение с С6 снимается через делитель R12, R14. Подстроечный резистор R14 используется для изменения чувствительности индикатора.
Светодиоды можно устанавливать любые и на свое усмотрение. У себя я установил для трех меньших уровней - зеленые, а для двух больших - красные.
Схема индикатора винчестера
Настройка индикатора сводится к установке его чувствительности при помощи R14.
Индикатор загрузки процессора
Когда индикатор винчестера был уже сделан, я стал подумывать об индикаторе чего-то еще. Выбор пал на индикатор загрузки процессора.
В процессе поисков было найдено два варианта - через LPT и через COM.
Я выбрал COM порт только потому, что он не был задействован, в отличие от LPT. В процессе поисков нашел статью Clear66, в которой он рассказывал о подключении автомобильного тахометра к COM порту. Эта идея мне понравилась больше всего тем, что не нужно делать специальные схемы преобразования цифровых значений в аналоговый сигнал. Для управления используется программа PCTach (ссылка на скачивание - в конце статьи).
Но так как под рукой в тот момент не оказалось хоть какого-то тахометра пришлось делать самодельный вариант фабричного. После сборки и настройки индикатор загрузки процессора стал показывать более-менее точно.
Но мне не нравилась повышенная скорость отображения уровня загрузки, что выражалось излишним дерганьем стрелки индикатора при неравномерной загрузке процессора. Но это исправилось добавлением дополнительного конденсатора параллельно микроамперметру.
Вид стрелочного индикатора меня мало устраивал, и я решил искать ему альтернативу. В конечном итоге индикатор стал светодиодным, причем не шкала из светодиодов, а два направленные навстречу друг другу светодиоды разного цвета свечения. Отображение величины уровня загрузки производится за счет плавного изменения яркости светодиодов.
Для изготовления индикатора я использовал оргстекло 4-5мм и два светодиода: красного и синего цвета свечения. Из оргстекла вырезается полоска размерами 150мм на 15мм. После этого по краям полоски вырезаются места под светодиоды. Торцы и одну сторону полоски нужно зашкурить нулевой наждачной бумагой до равномерного матового состояния. Это нужно для равномерного рассеивания света. К обратной стороне (которая не обработана наждачной бумагой) и по бокам полоски приклеивается полоска из фольги для отражения лучей светодиодов. Когда полоска готова - приклеиваются светодиоды.
Расположение светодиодов в полоске оргстекла
Когда светодиоды уже приклеены - по концам полоски приклеивается изолента или самоклеющаяся пленка. Это нужно для того, чтобы светодиоды светили только в нужной части полоски.

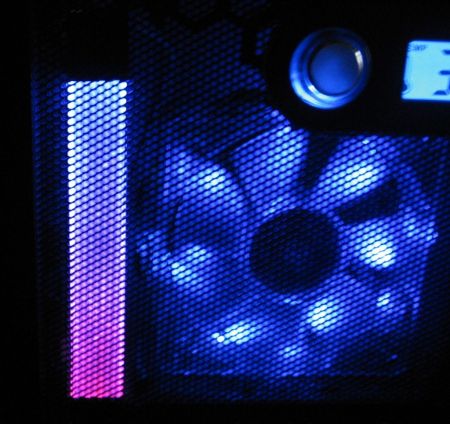

Синий сверху символизирует холод, т.е. низкую загрузку процессора. Красный снизу символизирует нагрев, т.е. большую загрузку. Загрузка процессора пропорциональна переходу цветов между собой. Провода, идущие к плате, и резистор 68-100 Ом фиксируется с одного края полоски при помощи термоклея.
Для плавного изменения яркости светодиодов используется схема формирования ШИМ сигнала. При таком способе управления яркость светодиодов изменяется от отношения времени свечения и времени, когда он не горит. Такой способ лучше управления напряжением тем, что яркость светодиодов изменяется пропорционально напряжению.
Схема состоит из следующих блоков:
формирователь напряжения на DA1.1
генератор пилообразного сигнала на DA2
блок сравнения напряжений на DA1.2 DA1.3
Резисторный делитель R4,R3 устанавливает напряжение равное 1,2 вольт, которое приблизительно равно минимальному напряжению пилообразных импульсов DA2. Импульсы снимаются с третьего вывода COM порта компьютера. При высоком входном уровне конденсатор C1 заряжается через резистор R1 и диод D1. При низком входном уровне конденсатор C1 разряжается через R2. На C1 формируется напряжение пропорциональное уровню загрузки процессор. Так как амплитуда этого напряжения меньше амплитуды пилообразных импульсов DA2 в схеме присутствует усилитель на DA1.1. Регулировка максимального уровня индикатора производится путем изменения коэффициента усиления при помощи R6. Цепочка R7,C3 окончательно сглаживает пульсации напряжения с выхода усилителя. ШИМ формируется посредством сравнения измеряемого напряжения и пилообразных импульсов.
DA1.2 формирует прямой, а DA1.3 инвертированный сигнал ШИМ. Эти два сигнала далее поступают на светодиоды, предварительно усиленные ключами на транзисторах T3,T4.

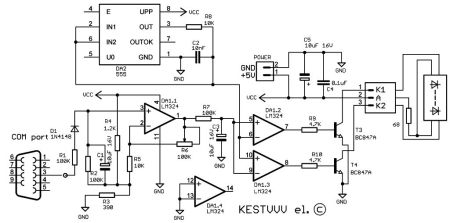

Схема индикатора процессора
Исполнение

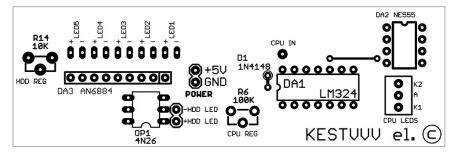

Так как оба индикатора расположены на передней панели - плату я делал для них общую. С одного края платы расположены две дорожки в виде полосок. К этим полоскам припаиваются две гайки М3. Впереди в каркасе корпуса просверливается два отверстия 3мм так, чтобы они соответствовали расстоянию между центрами гаек на плате. Далее в эти гайки на плате закручивается два винта М3, которые проходят через отверстия в каркасе.
Индикатор загрузки процессора с различными уровнями загрузки:
Индикатор загрузки винчестера с различными уровнями загрузки:
Светодиодный индикатор {Light Emiting Diode, LED) работы винчестера (может быть зеленого, желтого или красного свечения) обычно размещен на передней панели корпуса и служит для контроля работы винчестера. Каждое обращение к винчестеру сопровождается загоранием индикатора, обычно Индикаторы, переключатели и разъемы 33
обозначаемого на панели управления системного блока как HDD. Пусть вас не пугает, что индикатор винчестера горит не постоянно, а периодически вспыхивает. Дело здесь не в плохом контакте, а в визуальном отображении быстрого обращения к винчестеру.
Индикатор включения PC
Индикатор включения PC должен всегда загораться при включении компьютера. Кабель этого индикатора маркируется в большинстве случаев зеленым цветом. Речь идет о двухжильном проводе, который заканчивается трехштырьковым штекером, причем средний штырь не задействован. Цвет кабеля соответствует цвету индикатора - зелено-черный или зелено-белый кабель.
Обычно кабель индикации включения питания PC объединяют с кабелем KeyLock (кабель блокирования клавиатуры PC). В этом случае кабель снабжается пятиштырьковым разъемом. Изготовители материнских плат, как правило, подписывают все места подключения разъемов к материнской плате, поэтому соответствующую клемму можно найти без проблем. Место подключения разъема KeyLock можно легко определить даже без маркировки. Поищите на материнской плате однорядную планку с пятью штырьками, причем один из пяти штырьков отсутствует. Этот отсутствующий штырь является своеобразным ключом для правильного подключения разъема.
Так как этот штекер не имеет направляющих, велика вероятность подключить его неправильно. Результатом этой ошибки будет отсутствие индикации работы. В этом случае надо развернуть штекер на 180П.
Сетевой переключатель Обычно сетевой переключатель уже соединен с блоком питания. Если это не так, следует воспользоваться инструкцией по эксплуатации и подключить его.
Внимание!
При покупке обращайте внимание на то, чтобы переключатель был соединен с блоком питания. Если инструкции нет, то подключение сетевого переключателя доверьте специалисту. Из-за широкого разнообразия блоков питания не существует единой цветовой маркировки клемм сетевого переключателя. Будьте предельно осторожны при его подключении! Речь идет о напряжении сети 220-240 В.
Путем включения компьютера с помощью сетевого переключателя осуществляется холодный старт PC, т. е. запуск системы из состояния покоя (холодного состояния). При холодном старте перед повторным включением компьютера следует подождать не менее полминуты, т. к. механика приводов требует определенного времени для полной остановки.
Внимание!
Частое включение и выключение компьютера без пауз посредством сетевого переключателя может привести к серьезным повреждениям приводов дисководов и винчестера.
После включения PC в течение примерно 0,3-0,5 с выполняется самотестирование блока питания. В случае если все уровни напряжений питания находятся в допустимых пределах, на материнскую плату поступает сигнал Power_Good. Этот сигнал подается на материнскую плату, где микросхемой тактового генератора формируется сигнал начальной установки процессора.
При отсутствии сигнала PowerGood микросхема тактового генератора будет постоянно подавать на CPU сигнал начальной установки, не позволяя PC работать при "нештатном" или нестабильном напряжении питания. При поступлении сигнала Power Good на генератор сигнал начальной установки процессора выключится и начнется выполнение программы тестирования PC {Power On Self Test, POST), записанной в ROM BIOS. После удачного завершения тестирования произойдет загрузка системы.
В некоторых дешевых блоках питания схемы формирования сигнала Power Good нет вообще, и эта цепь просто подключена к источнику напряжения питания +5 В.
Одни материнские платы более чувствительны к неправильной подаче сигнала Power Good, чем другие. Проблемы, связанные с запуском, часто возникают именно из-за недостаточной задержки этого сигнала. Иногда после замены материнской платы PC перестает нормально запускаться. В такой ситуации довольно трудно разобраться, особенно неопытному пользователю, которому кажется, что причина кроется в новой плате. Но не торопитесь списывать ее в неисправные, т. к. часто оказывается, что "виноват" блок питания: либо он не обеспечивает достаточную мощность для питания новой материнской платы, либо не подведен или неправильно формируется сигнал Power Good. В такой ситуации лучше всего попробовать подключить материнскую плату к другому блоку питания.
