Что нового в rt ac66u b1. Обзор роутера ASUS RT-AC66U B1 – мощный и функциональный? Упаковка и комплектация

Компания ASUS активно развивает направление сетевых устройств для конечных пользователей и постоянно обновляет свои линейки беспроводных маршрутизаторов. В начале этого года мы рассматривали и тестировали флагман линейки беспроводных маршрутизаторов ASUS - RT-N66U, теперь настала очередь его преемника - модели ASUS RT-AC66U. Новый беспроводной маршрутизатор включает самые передовые технологии беспроводных устройств и является поистине многофункциональным центром любой домашней сети. В этом обзоре мы рассмотрим новый беспроводной маршрутизатор ASUS RT-AC66U, его основные достоинства и функциональные возможности, а также приведем результаты тестирования. Нельзя не упомянуть, что продукция ASUS традиционно отличается высоким качеством и удобством эксплуатации.

Линейка беспроводных устройств RT компании ASUS включает несколько моделей. Раньше большинство беспроводных устройств выпускалось в белых и пастельных тонах, новые же высокопроизводительные устройства носят условное название Black Diamond (черный бриллиант), то есть они черного цвета! Новая модель ASUS RT-AC66U по внешнему виду практически в точности повторяет предыдущую - ASUS RT-N66U, поэтому сначала расскажем о главном преимуществе новой модели, а именно о поддержке нового протокола беспроводной связи 802.11ac, который должен дополнить, а затем и вовсе заменить 802.11n.

Что дает протокол 802.11ac

Первая информация о разработке нового стандарта беспроводных сетей Wi-Fi IEEE 802.11ac появилась в конце 2009 года, практически сразу по завершении работы над стандартом 802.11n. Отметим, что, в отличие от 802.11n, новый стандарт предполагает работу беспроводной сети только на частоте 5-6 ГГц, поскольку ресурсов частоты 2,4 ГГц, которая используется сегодня для сетей Wi-Fi, не хватает для реализации богатых возможностей, заложенных в новый стандарт. Согласно предварительным спецификациям, устройства, работающие по новому стандарту 802.11ac, теоретически могут обмениваться данными на скорости выше 1 Гбит/с. При этом применение до восьми антенн в сочетании с технологией MU-MIMO и расширение канала до 80 и 160 МГц должно обеспечить получение максимальной скорости в 6 Гбит/с.

В начале 2011 года была принята первая черновая редакция версии Draft 0.1, а в его конце появились первые чипы, поддерживающие черновой вариант этой спецификации. То есть, как и в случае со стандартом 802.11n, разработчики чипов и сетевых беспроводных устройств, не дожидаясь утверждения финальной версии протокола, уже производят новые модели устройств и микросхем. Это дает возможность выпустить устройства, поддерживающие стандарт беспроводной связи, заранее, а затем «подгонять» модели под окончательную спецификацию, выпуская обновления программной прошивки. Такой подход возможен благодаря тому, что уже принятая черновая спецификация в своей аппаратной составляющей с большой вероятностью гарантирует, что все выпущенные сейчас устройства в будущем без проблем заработают с сертифицированными беспроводными сетями. Сроки принятия нового стандарта точно пока неизвестны, поскольку постоянно отодвигаются (сегодня идет работа над версией Draft 4.0). Сейчас предполагается, что окончательный вариант стандарта будет утвержден не ранее конца 2013 года, а непосредственно разработка должна завершиться к концу текущего года. Большинство выпущенных устройств с поддержкой 802.11ac базируются на версии Draft 2.0, но, скорее всего, будут совместимы и с последующими версиями этого стандарта.

Протокол беспроводной связи 802.11ac условно можно отнести к пятому поколению беспроводных сетей 802.11. Компания Broadcom, например, называет его не иначе как 5G WiFi, и, возможно, со временем это название приживется, поскольку данный тип беспроводной связи работает на частоте 5 ГГц. Целью разработки нового стандарта было получение более высокой скорости передачи данных при сохранении совместимости с более ранними версиями стандартов 802.11. Это значит, что в смешанных сетях все устройства будут работать независимо от того, какую версию 802.11 они поддерживают, но только на частоте 5 ГГц - частотный диапазон 2,4 ГГц исключен из 802.11ac. На первый взгляд может показаться странным, что частоты 2,4 ГГц в новом стандарте не применяются, ведь сигнал на них лучше распространяется на большие расстояния, поскольку более эффективно огибает препятствия. Основная причина кроется в том, что этот диапазон занят огромным количеством бытовых устройств (от Bluetooth до микроволновых печей и другой домашней электроники). На практике скоростные показатели при работе в диапазоне 2,4 ГГц хуже, чем для частот 5 ГГц, так как многоквартирные дома перенасыщены точками доступа, работающими на частоте 2,4 ГГц. Отказ от полосы 2,4 ГГц объясняется также нехваткой этого спектра для размещения каналов шириной в 80 и 160 МГц. Даже для 5-гигагерцевого диапазона есть только два непересекающихся канала шириной 160 МГц и пять каналов шириной 80 МГц. Для того чтобы несколько сетей работали в этом частотном диапазоне на непересекающихся каналах, используется ряд специальных технологий, о которых мы расскажем в следующих статьях, посвященных этому стандарту. В базовом варианте предполагается применение каналов шириной 80 МГц; каналы 160 МГц будут использоваться только в высокопроизводительных контроллерах, которых еще нет в продаже.

Применение каналов с увеличенной шириной позволяет повысить скорость передачи данных для каждого из пространственных потоков. В то же время в новом протоколе 802.11ac количество пространственных потоков увеличено: с четырех в 802.11n до восьми. В новом стандарте также применяется последняя вариация технологии MIMO - MU-MIMO (Multi-User MIMO) совместно с методом работы с каналами SDMA (Space Division Multiple Access). Это позволяет не разделять пространственные потоки по частотам, а регулировать их работу в пределах одной полосы пропускания, обеспечивая при этом независимыми каналами связи каждого из клиентов точки доступа. Кроме того, реализация Downlink MU-MIMO (MIMO broadcast) позволит точке доступа более эффективно работать с несколькими клиентами, имеющими меньшее, чем у самой точки, количество антенн, распределяя нагрузку для каждой из них. Более того, новый стандарт 802.11ac отличается использованием новой высокочастотной квадратурной амплитудной модуляции 256-QAM, тогда как раньше в 802.11n применялась только модуляция 64-QAM. В результате теоретическая скорость передачи данных для одного потока может составлять 433 Мбит/с при задействовании канала шириной 80 МГц, для канала 160 МГц скорость может достигать 866 Мбит/с. Соответственно, если два клиента общаются по каналу 160 МГц и используют восемь пространственных потоков, теоретическая скорость передачи данных в этом случае может достичь значения 7 Гбит/с. Однако всё это теория - на практике такую скорость обеспечить очень трудно, поскольку идеальных условий для работы в данном режиме в домашних условиях создать невозможно. Более того, на текущий момент большинство представленных беспроводных контроллеров с поддержкой стандарта 802.11ac поддерживают работу только с помощью трех пространственных потоков при ширине канала 80 МГц.

В новый стандарт, помимо явных улучшений в скоростных показателях, внесен ряд типовых усовершенствований, а именно: повышена стабильность сигнала, увеличен диапазон покрытия и снижено энергопотребление. По заявлениям производителей, новые режимы энергопотребления - одна из самых сильных сторон нового стандарта 802.11ac. Чипы на базе этого стандарта должны повысить автономность мобильных устройств не только при равной, но и при более высокой скорости передачи данных. Увы, в равной степени оценить энергопотребление, как и автономность устройств, можно лишь приблизительно, так как трудно найти два совершенно одинаковых устройства, различающихся только беспроводным модулем, а создать условия для их тестирования еще более проблематично. По утверждениям Broadcom, новые устройства до шести раз энергоэффективней по сравнению с аналогами на базе 802.11n. Каким образом оценивается этот параметр, сказать сложно, ведь вполне вероятно, что причиной снижения расхода энергии могут стать даже высокие скоростные показатели. Например, одинаковый объем данных может быть передан за меньшее время, по сравнению со старым протоколом, беспроводной модуль будет переведен в ждущий режим раньше, а следовательно, не будет потреблять энергию батареи мобильного устройства.

Для достижения лучшей зоны охвата в протоколе 802.11ac применяется методика формирования направленного сигнала (Beamforming), которую в стандарте 802.11n не стандартизировали. Поэтому несмотря на то, что она применялась в беспроводных устройствах, работала она, как правило, некорректно, если использовалось сетевое оборудование различных производителей. В новом стандарте 802.11ac методика формирования направленного сигнала приведена к единому стандарту, поэтому будет применяться чаще, хотя она и остается опциональным, а не обязательным условием использования протокола. Отметим, что такая методика решает проблему падения мощности сигнала, вызванную его отражением от различных поверхностей, а сигналы приходят со сдвигом, что уменьшает их суммарную амплитуду. В обычном режиме работы сигнал от передатчика к приемнику расходится равномерно во все стороны с помощью всех антенн устройства. Технология формирования направленного сигнала работает следующим образом: перед обменом информацией передатчик определяет приблизительное местоположение приемника, а затем, следуя этой информации, особым образом формирует сигнал для приемника. Сигнал, отправляемый приемнику уже в заранее определенном направлении, формируется с помощью нескольких антенн, тем самым создавая аналог направленной многоэлементной антенны. Это помогает усилить сигнал на приемник - а значит, увеличить дальность работы и повысить соотношение «сигнал-шум» (SNR). При этом соотношение «сигнал-шум» увеличивается не только для приемника, но и для других устройств, находящихся в этом направлении. Соответственно предполагается, что использование этой методики не только улучшает распространение сигнала на открытой территории, но и помогает преодолевать стены и другие препятствия в помещениях.

Безусловно, высокие теоретические скоростные показатели, а также применение новых технологий делает поддерживающую этот стандарт продукцию одной из самых ожидаемых на данный момент. Тем не менее, как это обычно бывает, первые устройства не могут быть полноценными с точки зрения как программной, так и аппаратной «начинки». Массовое появление подобных устройств ожидается в следующем году, а пока мы рассмотрим один из первенцев на базе этого протокола - беспроводной маршрутизатор ASUS RT-AC66U.

Технические характеристики

Маршрутизатор ASUS RT-AC66U (рис. 1) по своей конструкции мало чем отличается от модели ASUS RT-N66U - даже упаковка устройства почти не изменилась. На коробке приведена фотография устройства, а также перечислены его основные возможности, включая наглядное описание преимуществ использования данной модели по сравнению с маршрутизаторами 802.11n. К модели прилагается увесистая инструкция на 14 языках, в которой, впрочем, описаны лишь начальные шаги работы с устройством. Кроме того, в комплект поставки входят гарантийный талон, CD-диск с ПО, черный патч-корд (1 м), подставка, три антенны и небольшой, но не очень удобный блок питания.

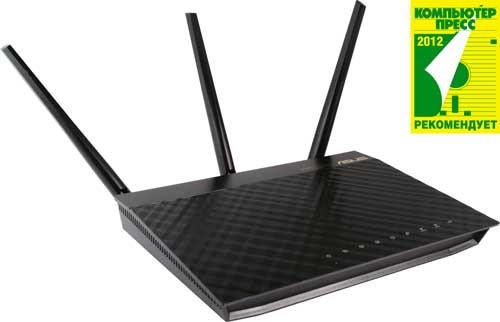

Рис. 1. Маршрутизатор ASUS RT-AC66U

Маршрутизатор предполагает как горизонтальную, так и вертикальную установку с помощью специальной подставки­ножки, которая устанавливается в пазы на тыльной стороне устройства. Эти пазы также могут служить для крепления маршрутизатора на стене в двух положениях.

Корпус роутера изготовлен из черного пластика, а его верхняя грань выполнена в виде выступающей сеточки, похожей на шахматную доску. Над ней находится полоса, стилизованная под тисненое железо, на которой расположен логотип компании-производителя, а также название модели. В отличие от ASUS RT-N66U, логотип у нового маршрутизатора золотистый.

Нижняя часть лицевой части не претерпела изменений: здесь находится ряд синих светодиодов. Это индикаторы сетевой активности основных интерфейсов маршрутизатора, а именно: питание, четыре порта LAN, доступ в Интернет (порт WAN), беспроводная точка доступа 2,4 и 5 ГГц, а также USB. На тыльной стороне устройства предусмотрены разъемы для подключения к внешней сети - WAN (разъем RJ-45) и для подключения локальных проводных клиентов - LAN (четыре разъема RJ-45). Два разъема USB также расположены на задней панели, к ним можно подключать внешние жесткие диски, USB-накопители и принтеры. Кроме того, там находятся разъем для подключения внешнего питания, кнопка сброса на заводские настройки (Reset) и кнопка быстрой настройки беспроводной сети WPS, кнопка включения/выключения и три разъема RP-SMA для подключения внешних двухдиапазонных антенн, которые идут в комплекте с устройством. Отметим, что у этой модели все LAN-порты поддерживают гигабитное подключение, то есть внутри установлен гигабитный коммутатор. Внешний WAN-порт тоже гигабитный.

Сердцем маршрутизатора является суперскалярный MIPS32-процессор Broadcom BCM4706 (кодовое наименование BCM 5300), работающий на тактовой частоте 600 МГц (рис. 2). Для диапазона 2,4 ГГц используется радиомодуль, построенный на базе другой микросхемы - Broadcom BCM4331, которая имеет формулу беспроводной сети 3×3:3. Для диапазона 5 ГГц в ASUS RT-AC66U применяется новый модуль Broadcom BCM4360, поддерживающий протокол 802.11ac, с формулой беспроводной сети 3×3:3. В качестве гигабитного коммутатора служит микросхема BCM53125. Кроме того, на печатной плате расположены USB-хаб Alcor AU6259 и микросхема оперативной памяти DDR2 объемом 256 Мбайт. Слот micro-SD в этой модели отсутствует, но зато с 32 до 128 Мбайт увеличен объем встроенной памяти для операционной системы. На печатной плате так же, как и у ASUS RT-N66U, есть консольный разъем и площадка JTAG.

Рис. 2. ASUS RT-AC66U изнутри

Маршрутизатор ASUS RT-AC66U поддерживает все распространенные типы подключения, используемые провайдерами для доступа в Интернет: Static IP, DHCP, PPTP, L2TP и PPPoE. Для каждого из них существует несколько дополнительных параметров, которые активируются при выборе подключения в списке. Стоит отметить, что маршрутизатор поддерживает работу по протоколу IPv6 для локальных клиентов. Этой возможности посвящен особый раздел в интерфейсе управления. Всего может быть пять типов подключения: Native, Native with DHCP, Tunnel 6to4, Tunnel 6in4 и Tunnel 6rd. Данная модель поддерживает маршрутизацию протокола IPv6 для локальных клиентов, которую обеспечивают далеко не все современные маршрутизаторы. Встроенная система автоопределения настроек подключения в некоторых случаях может определить и установить необходимые настройки без участия пользователя. Нельзя не отметить расширенные настройки для туннельных подключений PPPoE, PPTP и L2TP. Нередко для нормальной работы в этих режимах компаниям приходится выпускать дополнительные настройки для маршрутизаторов. В данной модели пользователю предоставляется больше возможностей для более точной подстройки внешнего канала PPTP/L2TP, чем в аналогичных устройствах других фирм, что позволяет подстраивать модель под нестандартные настройки провайдеров. Поскольку для каждого провайдера настройки туннельных соединений обычно разные, мы протестировали эту модель для работы с сетями complat (static ip), corbina (pptp) и compot (pptp + привязка к Mac-адресу в локальной сети). Со всеми сетями ASUS RT-AC66U работал без серьезных сбоев в течение суток.

Маршрутизатор оснащен тремя внешними двухдиапазонными антеннами с коэффициентом усиления 5 dbi. Максимальная скорость передачи данных для каждого из диапазонов по протоколу 802.11n теоретически может достигать до 450 Мбит/с, так как каждая из интегрированных беспроводных точек доступа имеет формулу 3×3:3. Для протокола 802.11ac, который базируется на точке доступа 5 ГГц, настройки выбора режима сети несколько отличаются от точки доступа 2,4 ГГц. Отметим, что пользователь может выставить режим работы сети для точки 2,4 ГГц в зависимости от наличия устройств, поддерживающих устаревшие протоколы. По умолчанию в настройках маршрутизатора установлен комбинированный режим работы сети для диапазона 2,4 ГГц, при котором встроенная точка доступа работает совместно с более устаревшими протоколами 802.11b/g и автоматическим выбором ширины канала - 20 или 40 МГц. Стоит отметить, что при подключении беспроводных клиентов с адаптерами, работающих по старым протоколам, будет выставлена ширина канала 20 МГц, что снизит скоростные показатели для более высокоскоростных клиентов. Для такого случая предусмотрена возможность просто отключить доступ к беспроводной точке для клиентов, работающих по старым протоколам (802.11b/g protection), если присутствует хотя бы один клиент 802.11n (2,4 ГГц). Маршрутизатор поддерживает отдельное отключение каждого из радиомодулей и имеет массу дополнительных специфических настроек для каждого из них. К примеру, для каждого из частотных диапазонов пользователь может выставить режим работы в гостевом режиме, который ограничивает пользователя заданными параметрами. Для каждого из диапазонов можно выставить по три гостевые сети с различными настройками. Точка доступа на базе беспроводного модуля, работающего с частотой 5 ГГц, позволяет выставить ширину используемого канала в автоматическом режиме (20/40/80) либо вручную выбрать приоритетный режим (20/40 или 40/80). Эта модель имеет одну странность - невозможность отключения режима 802.11ac, даже если в настройках соответствующей точки доступа вручную выставлен протокол работы 802.11n. Возможно, данная проблема будет решена с выходом новой прошивки для этой модели. В процессе тестирования мы использовали две доступные на момент тестирования версии внутреннего программного обеспечения: 3.0.0.4.220 и 3.0.0.4.246.

Встроенные точки доступа поддерживают все новейшие технологии шифрования данных для беспроводной сети: WPA/WPA2/WPA(Personal/Enterprise)/WPA2(Personal/Enterprise), WEP (64, 128) и WPS, для которой есть специальная кнопка на тыльной стороне маршрутизатора. По умолчанию режим WPS включен. Соответствующие настройки могут быть введены для каждой из точек доступа 2,4 и 5 ГГц. Отметим, что шифрование беспроводной сети для диапазона 2,4 ГГц с помощью протокола WEP доступно только в том случае, если в настройках выставлен режим работы Legacy. Это объясняется тем, что последние спецификации протокола 802.11n работают только с шифрованием WPA-AES и его дальнейших модификаций, а WEP-шифрование признано ненадежным, так же как и метод TKIP для WPA. В отличие от многих подобных устройств, в данной модели пользователь может настроить гостевые сети для каждого из радиомодулей. Данные сети реализованы программным методом и могут иметь собственные имена и настройки безопасности. При этом по умолчанию гости работают только с интернет-каналом и не имеют доступа в локальную сеть маршрутизатора. Однако изменить эту настройку тоже возможно.

Особо отметим внедренную в данной модели технологию автоматического выбора канала, которая ранее применялась в дорогих беспроводных устройствах бизнес-класса. Эта функция автоматически определяет, когда используемый устройством канал перегружается трафиком, то есть в нем наличествуют другие сети, например соседей, и автоматически переключается на менее загруженный канал. Такая функция становится всё более актуальной, поскольку использование радиочастот 2,4 ГГц различными бытовыми устройствами, такими как беспроводные телефоны, системы контроля за ребенком, микроволновые печи и пр., в конечном счете приводит к перегруженности каналов и появлению шумов в эфире. Вследствие роста числа точек доступа в некоторых спальных районах все каналы могут быть заняты соседями, что снижает эффективность беспроводной связи у многих пользователей.

Для внешней и внутренней сети, кроме защиты с помощью шифрования, применяется встроенный брандмауэр, позволяющий фильтровать клиентов как проводной, так и беспроводной сети. Поддерживается фильтрация по физическим адресам сетевых карт (MAC-адресам). Существует возможность вручную прописать сопоставление IP-адресов в обход DHCP-сервера, что упрощает контроль за несанкционированным доступом, если беспроводная точка работает без шифрования.

Встроенный брандмауэр позволяет блокировать определенный контент (веб­трафик, p2p-сети и т.д.) для каждого пользователя. Описать все параметры защиты и управления для этой модели весьма затруднительно ввиду их большого количества. Отметим только, что все стандартные функции защиты и работы с сетями данная модель поддерживает. А теперь рассмотрим одну из главных функций - интерфейс управления маршутизатором и его дополнительные возможности.

Интерфейс управления

Все новые модели беспроводных сетевых устройств для домашнего пользования компании ASUS имеют единый внутренний интерфейс управления (рис. 3). Разработанный в 2011 году, он является одним из самых удобных для управления, поскольку компания ASUS всегда стремится угодить конечному пользователю, облегчая его работу с устройствами. За основу компания взяла удачные решения альтернативных прошивок DD-WRT, Open-WRT, Tomato и других, что позволило расширить функциональные возможности новых продуктов. ASUS также старается обновить прошивки более ранних моделей маршрутизаторов и точек доступа. Этот интерфейс управления не только совмещает в себе простой и понятный русифицированный интерфейс, где всем функциям и параметрам отведены свои места, но и имеет интеллектуальную систему автоопределения и автонастройки внешнего соединения сетевого устройства с провайдером, сокращающую время, которое требуется для настройки маршрутизатора или точки доступа. В интерфейсе управления предусмотрена многоязыковая поддержка и существует возможность управления подключенными USB-устройствами, такими как принтер или накопитель.

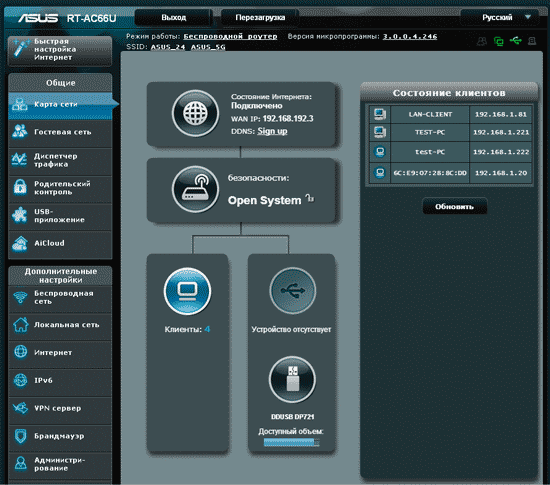

Рис. 3. Интерфейс управления

Все основные функции данной модели сведены в удобные меню. Стартовая страница панели администратора показывает топологию созданной маршрутизатором сети (см. рис. 3); в правой части появляются подробные характеристики элементов, например список локальных клиентов или тип подключения к внешней сети. На каждой странице вверху показан текущий статус работы с внешней сетью, что удобно при настройке параметров - сразу виден результат. В данной модели внедрена улучшенная версия программы приоритезации трафика QoS. Помимо привычного разделения на четыре основных типа трафика (игровые приложения, FTP, веб­серфинг, VoIP и потоковое видео), для каждого из подключенных к маршрутизатору клиентов можно задать собственный приоритет по использованию интернет-канала. Также для неискушенных в этих делах пользователей существует возможность автоматической подстройки правил QoS под текущие задачи маршрутизатора. Кроме того, в новом интерфейсе появилась возможность в реальном времени наблюдать за текущей загруженностью как беспроводных, так и локальных интерфейсов.

Поскольку маршрутизатор ASUS RT-AC66U относится к премиум­классу домашних устройств, он, наряду со стандартными сетевыми портами, оборудован двумя портами USB для подключения внешних устройств, таких как принтеры и USB-накопители. При подключении устройства информация о нем выводится в главном меню интерфейса управления. Для подключаемых накопителей маршрутизатор обеспечивает работу пользователей внутренней сети с ними по протоколам SMB (CIFS) и FTP. К маршрутизатору можно подключать устройства с файловыми системами FAT32, NTFS, EXT2 и EXT3. Для протокола CIFS пользователь может выбрать сетевое имя и название рабочей группы, а для сервера FTP - установить кодировку. К тому же доступ к внешним дискам разграничивается путем выбора пользователей и установления прав доступа к определенным папкам на диске. Здесь стоит отметить невозможность выбора доступа к корневой директории USB-накопителя, что, вероятно, будет исправлено в будущих прошивках. Увы, поддержка интерфейса USB 2.0 ограничивает возможное использование данного маршрутизатора в качестве небольшого NAS-устройства вследствие низкой скорости передачи данных. Так, скорость записи и чтения в процессе тестирования независимо от модели накопителя не превышала 10-13 Мбайт/с. Новая модель маршрутизатора также поддерживает DLNA-сервер и UPnP AV-сервер для воспроизведения видео­ и аудиофайлов с подключенного к маршрутизатору носителя. DLNA-сервер позволяет транслировать расположенные на внешних дисках медиафайлы на совместимые плееры. Индексация проводится сразу для всех устройств и поддерживает распространенные типы форматов, такие как JPEG, MP3, M4A, AAC, WMA, AVI, MP4, MKV и WMV. В качестве дополнительной опции пользователь может использовать встроенную библиотеку iTunes для работы устройств Apple.

Еще одна интересная функция - сервер удаленного доступа PPTP c поддержкой шифрования MPEE (40 и 128 бит) и авторизации MSCHAP (v1/v2). Данный сервис позволит получить безопасный доступ к устройствам в домашней локальной сети из любой точки мира. Администратор может установить до десяти различных аккаунтов, для каждого из которых выделяется по одному соединению.

Помимо этих основных функций, данная модель поддерживает автоматическую загрузку необходимых файлов по FTP/HTTP/Torrent с помощью специализированной утилиты - Download Master (рис. 4). Она устанавливается прямо из веб­интерфейса роутера на выбранный раздел подключенного внешнего жесткого диска, занимая на нем примерно 50 Мбайт. Пользователю также доступна фирменная утилита для ПК, которая позволяет автоматически отправлять файлы на загрузку и вызывать собственный веб­интерфейс управления закачками с парольной защитой. Там же указываются возможные параметры и настройки работы Download Master: установка расписания, выбор директории для хранения скачанных файлов, изменение порта интерфейса управления, доступ через внешний интерфейс WAN. В качестве клиентов могут быть использованы утилиты amule, snarf и transmission. Соответственно загрузка осуществляется прямо на подключенный носитель, поскольку своей постоянной памяти этот маршрутизатор не имеет, а слот microSD здесь, увы, отсутствует.

Рис. 4. Интерфейс управления Download Master

В отличие от ASUS RT-N66U, в данной модели присутствует новая функция доступа к файлам и компьютерам внутренней сети - AiCloud (рис. 5). По сути это набор из нескольких отдельных утилит: Cloud Disk, Smart Access и Smart Sync. Если раньше в большинстве маршрутизаторов пользователь мог пробросить порты для доступа к определенным компьютерам во внутренней сети, то в этой модели возможностей по работе с локальной сетью гораздо больше. При активировании функции AiCloud маршрутизатор становится этаким Master Browser для внутреннего сетевого окружения и начинает сохранять в себе список всех доступных сетевых устройств локальной сети маршрутизатора. При этом он поддерживает даже отправку пакетов magic packet на «спящие» сетевые устройства, на которых активирована функция пробуждения Wake On Lan (WOL). В этом случае в списке сетевых устройств будет доступна функция пробуждения конкретного устройства.

Рис. 5. Интерфейс AiCloud

Доступ к данным осуществляется несколькими путями. Один из них - управление через Cloud Disk и его веб­менеджер файлов. Интерфейс управления файлами становится доступным пользователям по обращению к странице маршрутизатора и включении функции Cloud Disk. Поддерживается работа по протоколу HTTP и шифрованному HTTPS. Для корректной работы сервиса из внешней сети необходимо настроить DDNS-сервис и иметь белый внешний IP-адрес. При первом запуске утилита автоматически регистрирует маршрутизатор с помощью сервиса DDNS от ASUS и обеспечивает работу с локальной сетью через веб­интерфейс. Функция Smart Access применяется совместно с программой AiCloud для доступа к локальной сети с мобильных устройств под управлением ОС Android и iOS (рис. 6 и 7). Для доступа к открытым папкам локальных компьютеров необходимо вводить имена пользователей и пароли. В качестве дополнительной опции предусмотрена возможность предоставления временных прямых ссылок на файлы для простого и быстрого скачивания из браузера. При этом доступ к документам работает только на чтение; запись в локальные файлы в этом случае недоступна. Кроме того, функция Smart Sync позволяет настроить синхронизацию выбранной папки на USB-накопителе с директорией MySyncFolder на «облачном» хранилище ASUS WebStorage. Утилита для смартфонов предоставляет практически такие же возможности, как и через браузер, включая получение ссылок на скачивание и работу с файлами локальных компьютеров.

Для доступа к интерфейсу управления при первом включении устройства необходимо подключить компьютер к одному из LAN-портов маршрутизатора и в адресной строке браузера набрать адрес: http://192.168.1.1. По умолчанию в маршрутизаторе логин администратора такой же, как и пароль, - admin, которые лучше сменить при первом же удобном случае во избежание возможности проникновения. Необходимо отметить, что в новых версиях маршрутизаторов ASUS применяется специальная функция первичной настройки устройства, включающая не только упрощенный интерфейс с выбором параметров, но и специальный DNS-сервер для быстрого доступа клиентов LAN к маршрутизатору. Так, маршрутизатор, несмотря на предопределенный IP-адрес 192.168.1.1, имеет виртуальное DNS-имя - asusnetwork.net. Это позволяет подключить модель в любую сеть и избавиться от возможного конфликта подсетей.

Для того чтобы протестировать беспроводные точки доступа 2,4 и 5 ГГц в данной модели маршрутизатора, мы использовали внешний беспроводной адаптер с интерфейсом PCI-Express x1 - TL-WDN4800 (формула 3×3:3) с максимальной теоретической скоростью передачи данных 450 Мбит/с. Чтобы оценить скорость передачи данных по протоколу 802.11ac, мы задействовали еще один такой же маршрутизатор (ASUS RT-AC66U) в режиме моста, поскольку на момент тестирования нереально было найти отдельный клиент с поддержкой протокола 802.11ac.

Тестирование маршрутизатора ASUS RT-AC66U

Тестирование маршрутизатора ASUS RT-AC66U проходило в два этапа. На первом этапе определялась производительность собственно маршрутизатора при передаче данных между проводными сегментами маршрутизатора (WAN-LAN и LAN-LAN), а на втором - оценивалась производительность встроенных точек доступа. Для первого этапа в этот раз мы добавили несколько тестов для туннельных соединений - PPTP/L2TP/PPPoE. С этой целью был собран специальный стенд на базе процессора Intel Core i7 960, в который были установлены три гигабитных адаптера Intel: два внешних - PCI-Express x1 Intel 82574L - и интегрированный в плату Intel DX58SO сетевой контроллер Intel 82567-LM2. На стенде было установлено несколько виртуальных машин, работающих под управлением гипервизора Vmware ESXi 5.0, которые имитировали различные сегменты сети, включая серверы PPTP/L2TP и PPPoE. Таким образом мы сократили количество дополнительных компьютеров, необходимых для тестирования маршрутизатора в различных режимах. В качестве клиента беспроводной сети применялся отдельный компьютер с установленными беспроводными адаптерами TP-Link TL-WDN4800 (диапазоны 2,4 и 5 ГГц, формула 3×3:3, протокол 802.11n) и интегрированным проводным адаптером Realtek RTL8401E. Этот же компьютер служил клиентом второго маршрутизатора ASUS RT-AC66U, который подключался к первому по протоколу 802.11ac. Тестирование производительности выполнялось с помощью специального программного обеспечения NetIQ Chariot версии 6.7, посредством которого генерировался трафик от одного ПК к другому, при этом скорость измерялась в мегабитах в секунду (Мбит/с).

Тест 1. Скорость маршрутизации WAN-LAN и LAN-LAN (проводной сегмент)

Первоначально измерялась пропускная способность маршрутизатора при передаче данных между сегментами WAN и LAN без использования туннельных соединений. Для этого к WAN-порту маршрутизатора подключался виртуальный компьютер, имитирующий внешнюю сеть, а к LAN-порту - компьютер, имитирующий внутреннюю сеть. С помощью программного пакета NetIQ Chariot 6.7 измерялся трафик по протоколу TCP между этими компьютерами, подключенными к маршрутизатору, для чего в течение 5 мин запускались скрипты, эмулирующие передачу и получение файлов соответственно. Инициирование на передачу данных происходило из внутренней LAN-сети к компьютеру, который находился за WAN-портом. Передача данных от LAN- к WAN-сегменту эмулировалась с применением скрипта Filesndl.scr (передача файлов), а в обратном направлении - с помощью скрипта Filercvl.scr (получение файлов). При тестировании в устройстве активировался встроенный брандмауэр, а все алгоритмы по приоритезации трафика на основе QOS были отключены.

После этого между маршрутизатором и компьютером во внешней сети устанавливался виртуальный компьютер на базе CentOS 6. В нем были включены сервисы серверов PPTP, L2TP и PPPoE, а маршрутизатор подключался к каждому из сервисов, и происходил обмен данными между локальным клиентом маршрутизатора и компьютером, имитирующим внешнюю сеть Интернет. После этого для каждого протокола тест повторялся, но с добавлением еще одного компьютера, который имитировал сервер в локальной сети провайдера, то есть, по сути, в этом случае тестировался режим соединения Russia PPTP/L2TP и PPPoE. При этом одновременно выполнялся обмен данными между локальным клиентом маршрутизатора и двумя ПК - сервером в Интернете и сервером провайдера.

Важно отметить, что провайдеры в основном используют аппаратные серверы для туннельных соединений, поэтому во многих случаях настройки туннельных подключений в значительной мере разнятся между собой. В нашем случае не стояла задача проверить совместимость беспроводного маршрутизатора при работе по туннельным протоколам передачи данных - нужно было лишь попытаться определить возможную скорость передачи данных в этом случае. В свойствах сервисов PPTP/L2TP и PPPoE на сервере были отключены режимы шифрования (MPPE, IPSec), а также компрессии данных MPPC.

В этом тесте также измерялась скорость передачи данных между двумя локальными клиентами маршрутизатора. Два компьютера с гигабитными сетевыми адаптерами были подключены к LAN-портам исследуемого маршрутизатора, а между ними происходила передача данных. Измерение скорости маршрутизации в обоих случаях производилось так же, как в предыдущем тесте.

Тест 2. Скорость маршрутизации WLAN-LAN (беспроводной сегмент)

На следующем этапе оценивалась скорость маршрутизации при передаче данных между внутренними интерфейсами маршрутизатора - беспроводным и проводным. Для этого к порту LAN подключался ПК, а затем между ним и еще одним ПК с беспроводным адаптером TP-Link TL-WDN4800 происходила передача данных по протоколу 802.11n. В другом случае к встроенной в маршрутизатор точке доступа подключался еще один маршрутизатор ASUS RT-AC66U по беспроводному протоколу 802.11ac, а к нему - компьютер по гигабитной проводной сети. Измерение скорости маршрутизации производилось так же, как в предыдущем тесте. Сначала передача данных велась по протоколу 802.11n в диапазоне 5 ГГц, а к маршрутизатору подключался ПК с адаптером TL-WDN4800. Затем к точке доступа маршрутизатора соединялся еще один компьютер, подключенный к другому маршрутизатору ASUS RT-AC66U, который работал с маршрутизатором в диапазоне 5 ГГц по протоколу 802.11ac. Таким образом, одновременно были задействованы два клиента, которые работали по разным протоколам; клиенты обменивались данными с подключенным к LAN-порту компьютером, то есть обмен между самими беспроводными клиентами не происходил. Затем TL-WDN4800 отключался от сети 5 ГГц и подключался к точке доступа маршрутизатора, работающей в диапазоне 2,4 ГГц. Как и в предыдущем случае, клиенты обменивались с компьютером, подключенным к LAN-порту маршрутизатора. Для беспроводной сети по протоколу 802.11n в настройках точек доступа на маршрутизаторе выставлялся режим с шириной канала 20/40 МГц и включенной функцией WMM (Wi-fi Multimedia). Для беспроводной сети на основе протокола 802.11ac выставлялся режим с шириной канала 40/80 МГц или 20/40/80 МГц, когда к точке подключались два клиента по разным протоколам.

Результаты тестирования

Результаты тестирования скоростных показателей интерфейсов беспроводного маршрутизатора ASUS RT-AC66U представлены в табл. 1 , табл. 2 , табл. 3 и табл. 4 .

Как видно из результатов тестирования, общая скорость маршрутизации между LAN- и WAN-сегментами в этой модели составляет более 400 Мбит/с в каждую сторону. Скорость в первом тесте для таких устройств очень высока - она превышает барьер, составляющий половину максимально допустимой скорости по гигабитному сетевому интерфейсу. Безусловно, для большинства российских локальных сетей такая скорость избыточна, поскольку во многих случаях абоненту отдается не гигабитный порт на коммутаторе в подъезде, а 100-мегабитный. Для пользователей, подключенных по высокоскоростным каналам к Интернету и ресурсам домовой сети, это означает, что маршрутизатор не станет узким местом канала передачи данных. В то же время, если рассматривать результаты обмена данными между локальными клиентами LAN, скорость маршрутизации между сегментами LAN и WAN не так высока, как при обмене трафиком между двумя компьютерами через встроенный гигабитный коммутатор. В этом тесте встроенный в маршрутизатор коммутатор обеспечивает общую скорость передачи данных порядка 860 Мбит/с. Следовательно, применяя эту модель для передачи данных по гигабитной сети, пользователь может быть уверен в высокой скорости при обмене данными между двумя локальными клиентами.

В тесте беспроводных клиентов стоит отметить высокие показатели скорости передачи данных в случае подключения беспроводного клиента с формулой беспроводного модуля 3×3:3 по протоколу 802.11n и встроенной в маршрутизатор точки доступа (см. табл. 3 и табл. 4). Тем не менее преимущества нового протокола 802.11ac здесь налицо, так как прирост составляет более 50%. В то же время необходимо отметить, что при увеличении количества одновременных соединений скорость передачи данных по протоколу 802.11ac заметно возрастает. Это обусловлено тем, что здесь применяется большая ширина канала, а пространственные потоки не делятся по частоте. Увы, но нам кажется, что не совсем корректно сравнивать показания скорости при соединении двух маршрутизаторов со скоростью соединения клиента и маршрутизатора, использующих различные протоколы. Да, можно наглядно увидеть преимущества применения нового протокола 802.11ac, но в полной мере оценить его возможности получится лишь после появления соответствующих клиентов, а также новых беспроводных модулей и микросхем. Таким образом, для получения максимальной отдачи от маршрутизатора ASUS RT-AC66U необходимо использовать соответствующий адаптер или его аналог. При этом следует отметить, что различия в скоростных показателях между диапазоном вещания 2,4 и 5 ГГц для протокола 802.11n практически отсутствуют.

Если рассматривать результат тестирования при одновременной передаче в разных диапазонах - 2,4 и 5 ГГц (см. табл. 4), то стоит отметить снижение скорости каждого из клиентов по сравнению с работой в одиночном режиме. Это объясняется тем, что производительности радиомодуля, по всей видимости, просто не хватает на одновременную обработку данных сразу по двум каналам. Справедливости ради необходимо сказать, что общая скорость передачи данных в этом случае превышала 400 Мбит/с.

В случае одновременной передачи данных в одном диапазоне (5 ГГц) между двумя беспроводными клиентами и компьютером, подключенным к LAN-порту маршрутизатора, скорость была меньше, чем в предыдущем случае (см. табл. 4), и составляла не более 130 Мбит/с. Такое поведение обусловлено тем, что, во-первых, используется один диапазон, а во-вторых, клиенты имеют разную формулу беспроводного адаптера.

Отметим, что при работе обычного ноутбука с таким маршрутизатором скорость обмена данными будет гораздо ниже. Это объясняется тем, что в ноутбуках редко можно увидеть реализацию протокола 802.11n с более чем двумя потоками и большим количеством антенн. Поэтому даже чисто теоретически скорость передачи данных по формуле 2×2:1 в этом случае будет вдвое ниже, чем при использовании адаптера с формулой 2×2:2. Это предположение подтверждается нашими предыдущими тестами, где использовались различные ноутбуки с разными беспроводными адаптерами.

Выводы

По результатам тестирования мы решили отметить новый маршрутизатор ASUS RT-AC66U знаком «Редакция рекомендует». Он имеет огромный потенциал работы в двух диапазонах и широкие функциональные возможности. Дружественный, продуманный и удобный интерфейс управления, безусловно, выделяет это устройство на фоне предыдущих решений. Широкий набор функциональных возможностей для приоритезации трафика, обеспечения безопасности и комфортной работы с дополнительными устройствами позволяет рекомендовать эту модель как начинающим, так и опытным пользователям. Пользователь получит одну из самых высокопроизводительных сегодня беспроводных сетей с заделом на будущее. Появление аналогичных устройств не заставит себя ждать, но компания ASUS остается лидером на рынке домашних беспроводных устройств. Вполне вероятно, что будущие продукты и программное обеспечение позволят повысить скоростные показатели как клиента, так и самого маршрутизатора. Стоимость маршрутизатора ASUS RT-AC66U на российском рынке пока неизвестна.

Редакция выражает признательность представительству компании ASUS (ru.asus.com) за предоставленный для обзора беспроводной маршрутизатор ASUS RT-AC66U.

Собственно AiCloud состоит из нескольких частей. Во-первых, это функция Smart Sync, которая позволяет синхронизировать выбранные папки на внешнем накопителе, подключенном к роутеру, с папками в облачном файлохранилище ASUS WebStorage . У последнего имеются готовые клиенты для всех популярных мобильных и настольных ОС, но цены за пользование данным сервисом пока не очень гуманны. Для полноценного мобильного доступа ко всем функциям ASUS AiCloud придётся установить отдельное приложение для iOS или Android либо воспользоваться отдельным же веб-интерфейсом.

Smart Access и Cloud Disk по сути предоставляют удалённый доступ к накопителям. Только в первом случае это касается общих сетевых ресурсов ПК в локальной сети, а во втором - USB-накопителя роутера. Smart Access запоминает единожды введённые параметры авторизации для доступа к сетевым ресурсам и позволяет посредством Wake-On-LAN включить ПК. В мобильном приложении можно просматривать удалённые файлы и папки, проигрывать из них фото/музыку/видео (роутер отдаёт http(s)-поток), скачивать файлы, выбирать папки для синхронизации через Smart Sync с облаком и просто добавлять их в избранное.

Ещё одна интересная функция позволяет выбрать файлы и дать на них публичную ссылку для скачивания, которая активна в течение 24 часов. Есть и простенькое управление списками ПК и роутеров. Пока что приложение для Android не очень стабильно и не всегда корректно работает. Веб-версия является скромной пародией на Metro-стиль интерфейса. Она позволяет делать с файлами всё то, что доступно в мобильной версии, но кроме этого можно создавать папки и заливать файлы.

В обеих версиях есть собственные просмотрщик фото и проигрыватель музыки, а видео либо транслируется в стороннее приложение, либо обрабатывается соответствующим плагином браузера. Для нормальной работы AiCloud необходимо наличие внешнего IP-адреса, подключённого DDNS-сервиса (Asuscomm) и/или открытые порты 8082/443. Впрочем, к AiCloud можно подключиться и из локальной сети. На данный момент сервисы AiCloud доступны для роутеров RT-AC66U, RT-N66U и RT-N16U.

В целом AiCloud пока не идеален - например, в локальной сети обнаружились не все машины, а где там запускается WOL - вообще не очень понятно. Для входа в систему используются логин и пароль администратора, а какой-нибудь системы распределения прав нет. Ну хотя бы есть простейшая защита от попытки подобрать пароль перебором и просмотр подробных логов работы. В любом случае такой набор сервисов определённо полезен, и на первых этапах можно смириться с некоторыми недоработками ПО.

⇡ Технические характеристики

Самые большие изменения по сравнению с предыдущей моделью скрыты от глаз пользователя. Аппаратная платформа устройства осталась той же - процессор серии Broadcom BCM4706/BCM5300 с частотой 600 МГц, поддержкой USB 2.0 и гигабитным сетевым контроллером, гигабитный коммутатор BCM53125, USB-хаб Alcor AU6259 и радиоблок 802.11n BCM4331. А вот дальше начинаются отличия. Вторым радиоблоком стал BCM4360, который поддерживает 802.11ac. Всё это добро висит на шине PCI-E, а радиомодули подключены к трём внешним съёмным антеннам (3x3:3). Слот micro-SD убрали, зато объём встроенной памяти увеличили с 32 Мбайт аж до 128 Мбайт. Объём RAM остался прежним, но всё таким же солидным - 256 Мбайт. Короче, зверь-машина! Расплата за это очевидна - роутер горяч не только душой, но телом.

⇡ Тестирование

Так как с адаптерами 802.11ac пока что туго, для тестирования этого стандарта, впрочем, как и для 802.11n, использовалась пара роутеров ASUS RT-AC66U. Один в качестве обычного маршрутизатора, а второй - в режиме беспроводного моста. Во втором случае придётся вручную указать диапазон, SSID и пароль доступа родительской точки. Второй радиомодуль в это время используется для создания «ретранслятора» в соседнем диапазоне. В режиме моста большая часть настроек недоступна, но USB-порты можно использовать для подключения принтера или накопителя, а также для установки менеджера закачек. Естественно, всё это будет видно в «общей» локальной сети.

В качестве тестовых стендов использовались ноутбук ASUS K42JC (Intel Pentium 6100, 2 Гбайт RAM, Gigabit Ethernet JMicron JMC250) и стационарная машина (AMD Athlon64 X2 4800+, 4 Гбайт RAM, Gigabit Ethernet Realtek RTL8168B) под управлением 32-bit Windows 7 SP1. Тестирование проводилось с помощью программы Ixia IxChariot 6.7 с профилем High Performance Throughput (см. таблицу ниже) и утилиты iperf 1.7.0. Для Wi-Fi было включено шифрование WPA2-AES, указан автовыбор канала и вручную задана ширина канала 40/80 МГц. HW NAT и Jumbo-кадры остались не у дел. Все прочие настройки оставлены по умолчанию. Роутеры находились в пределах прямой видимости на расстоянии порядка 5 метров.

Результаты, кажется, комментировать не надо. И так видно, что скоростные показатели просто великолепные. В реальных условиях соединения по 802.11n, скорее всего, будут похуже, особенно в диапазоне 2,4 ГГц, который стремительно забивается. Сравнивать результаты в 802.11ac с показателями NETGEAR R6300 , пожалуй, не очень корректно из-за разницы в условиях тестирования. Скорость работы с внешним диском, а в данном случае это был отформатированный в NTFS Apacer Share Steno AC202 , оказалась не очень низкой, но и не очень-то высокой. Чтение по SMB и FTP осуществлялось на скорости в районе 10 Мбайт/с, а запись - 15 и 6 Мбайт/с соответственно. Причём чтение с FTP временами проседало до каких-то околонулевых значений.

А вот скорости соединений WAN <-> LAN неприятно удивили. Не более 350 Мбит/с при прямом подключении, около 100 Мбит/с с использованием PPPoE, в районе 70 Мбит/с для PPTP (без MPPE) и примерно 60 Мбит/с в случае L2TP. Результаты странные, но приемлемые. В остальном каких-либо проблем замечено не было, за исключением уже знакомой особенности этой серии в виде заметного нагрева во время работы.

⇡ Заключение

Опять-таки почти всё, что было сказано в прошлый раз про ASUS RT-N66U, можно сказать и про ASUS RT-AC66U. Отличный дизайн, высокая производительность, стабильность, богатая функциональность, пара USB-портов, инициатива ASUSWRT - всё это идёт в копилку плюсов. Увы, часть недостатков так и осталась неисправленной - не самый удачный блок питания, не слишком быстрый файл-сервер, огрехи в ПО и локализации. С высоким нагревом во время работы тоже совладать не удалось. Тем не менее это всё равно один из быстрейших и производительных SOHO-роутеров с поддержкой 802.11ac. На практике поддержка нового стандарта нужна далеко не всем. Тем паче подходящих адаптеров нынче почти не сыскать. Поэтому-то мы бы рекомендовали при выборе роутера не делать особого упора на поддержку 802.11ac, который, не стоит забывать, пока что находится в статусе черновика. На момент написания статьи ASUS RT-AC66U стоил около 7 300 рублей, а это, на наш взгляд, вполне адекватная цена.

Представляете жизнь без Wi-Fi? Я помню времена, когда таких штук в доме не было, да и интернеты тогда были не такие крутые, как сейчас. И вот сегодня без Wi-Fi остались только пещеры (не все). А функциональность сети уже немного превышает просто соединение роутера с WWW для компьютера и смартфона. Теперь телек можно смотреть из Сети, кинцо крутить с ноутбука на этот же телевизор через роутер, фотки там просматривать… Да и, например, тот же Airdrop — на практике офигенная тема. И происходит это все быстро и, что самое главное, удобно! Если вы из тех, кому нужно крутое и мощное решение в области домашней сети, приглашаю познакомиться с роутером от Asus – RT-AC66U. Именно он закрался в наш офис с целью сделать жизнь удобнее и ускорить некоторые рабочие процессы.

Первые впечатления

Я вообще не придавал особого значения роутерам до недавних пор. За последние пару лет визит гостей начал активно сопровождаться просьбами подключиться к Wi-Fi, количество девайсов дома увеличилось, да и требования к сети начали расти. Тут уже самым дешевым не отделаться, особенно когда в гости врывается человек шесть и всем срочно нужно. Да и для себя приятно иметь хорошее устройство. Ну, что тут сказать, роутер никогда не вызывал у меня много восторга на фоне смартфонов или планшетов, например. Но последние ASUS (а я достаточно давно использую их дома) очень радуют и функционально, и внешне. Если от других производителей вы получали чаще всего белую коробку с пачкой лампочек, то у ASUS это красивый корпус, который легко вписывается в современный интерьер.

Если говорить о коробочке (упаковке), то тут ничего нового для ASUS – черный картон, полностью со всех сторон усеянный информацией о продукте. Тут можно прочитать все ключевые особенности данного девайса. Внутри коробки — сам роутер, три антенны, блок питания, короткий Ethernet–шнур, ножка для вертикальной установки, мануал и пара дисков. Не пугайтесь, если у вас не осталось привода, в наше время диски там уже не очень-то и нужны. При первом включении роутера, подключившись к компьютеру по Ethernet, через браузер можно легко попасть на модем и произвести базовую настройку с подсказками для неопытных. Вызывать специально выращенного в тепличных условиях специалиста не нужно. Сам же роутер от предшественника внешне отличается только цветом логотипа. Как сейчас модно, золото. Правда, когда модель вышла в продажу, золотые смартфоны были только слухами (кроме пары дизайнерских экземпляров).

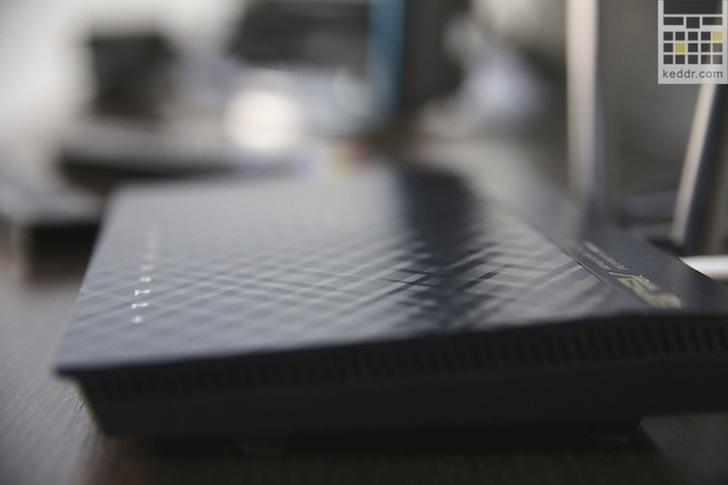

Дизайн, кнопочки…

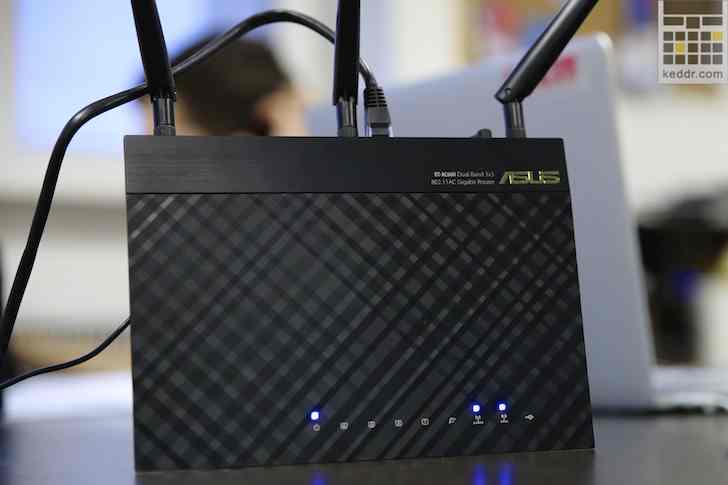

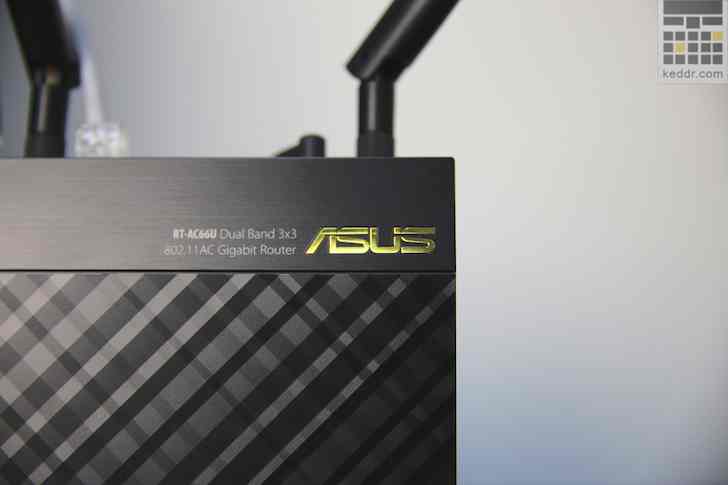

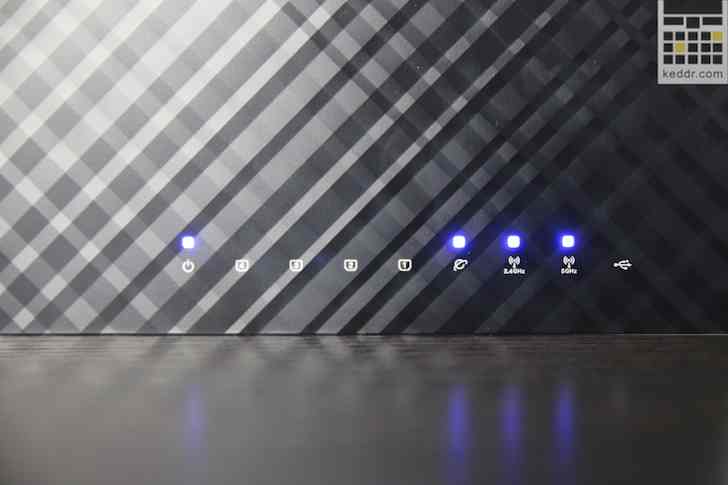

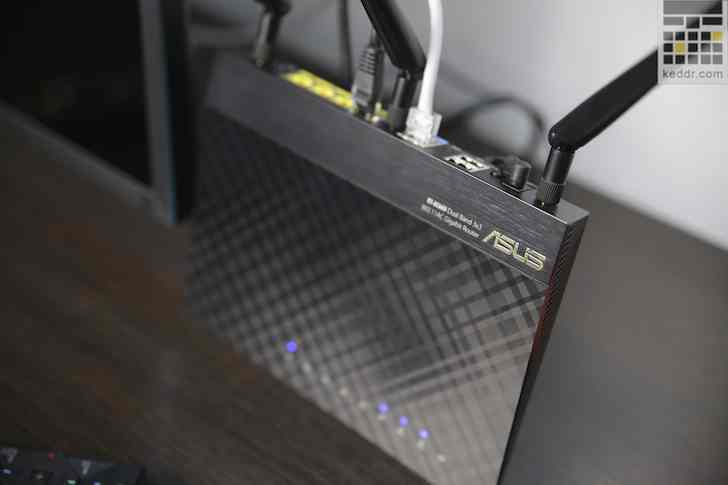

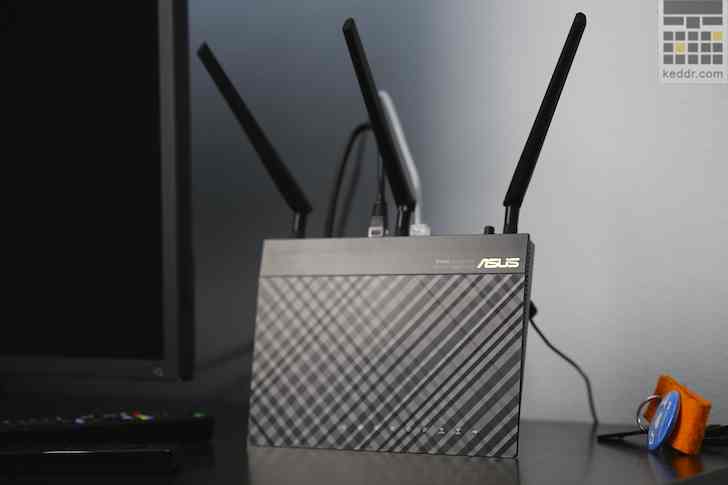

Не знаю, как вам, но мне дизайн роутеров ASUS нравится намного больше, чем конкурентов. Во всяком случае, обустроенных внешними антеннами. Такой роутер не станет пятном в современном доме или офисе. На случай, если кому-то этот момент критичен, ASUS хорошо подготовились. При этом устройство получилось достаточно гибким в плане размещения. По размерам корпус получился, на мой взгляд, стандартным – 207 х 148,8 х 35,5 мм, вес – 450 грамм. Лицевая сторона прикрыта фактурной крышкой с «кубическим» узором и со стилизованной под дерево панелькой сверху. На этой же панельке и написана модель роутера и размещен золотистый логотип ASUS.

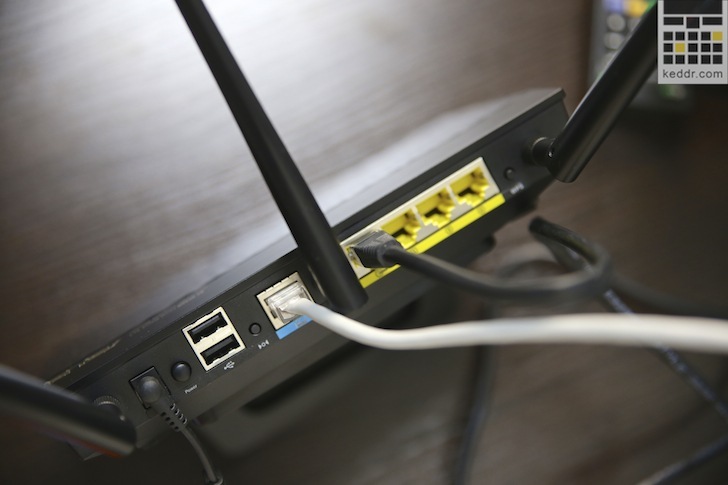

На задней части: крепления для трех антенн, кнопка WPS, четыре порта Ethernet, WAN-порт, кнопка Reset, два порта USB 2.0, кнопка включения и разъем питания. В размещении нет сюрпризов, только доступ к кнопке WPS будет ограничен, если в последний Ethernet-порт будет подключен кабель. Все остальное место (низ, бока) прокрыты перфорацией для отвода тепла. Сквозь нее просматриваются серебристые радиаторы. Устройство немного греется, особенно крепления антенн. Но корпус не горячий, а теплый. Так что охлаждение работает как надо.

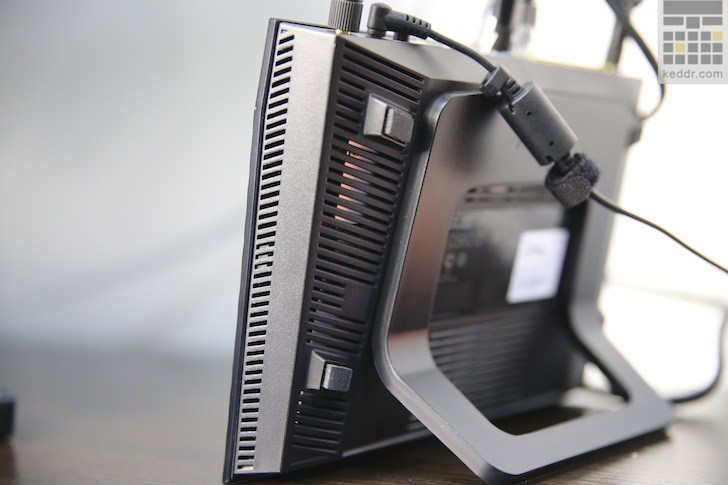

За температурный режим во многом будет отвечать именно размещение роутера. В комплекте есть ножка, которую можно прикрепить на «спину» девайса, чтобы расположить его вертикально. Если его «поставить», то ничто не помешает отводу тепла. Также его можно повесить на стену или просто положить на стол — внизу на корпусе есть крепление и четыре резиновые ножки. Дело вкуса, но я бы на столе роутер не размещал — моргающие синие диоды, конечно, круто выглядят, но от работы отвлекают.

AC, Dual Band, Streaming…

… или немного о технологии. Если вы хоть самую малость следили за развитием технологии Wi-Fi, то вы точно помните и знаете значение буков a/b/g/n. Теперь же последним пользовательским стандартом является AC. Появился он давненько и уже долго тестируется, но конечному потребителю он еще не везде доступен. Окинув взглядом наш офис, можно на пальцах одной руки посчитать устройства, которые поддерживают AC (MacBook Air 2013, Samsung Galaxy Note 3, материнская плата в MegaPC с внешней антенной). iPhone 5s не получил поддержку AC, например.

Самым большим отличием AC от N для простых смертных будет скорость передачи данных. С помощью AC теоретически можно получить скорость до 1,3 гигабита в секунду, в отличие от 450 у N. И работает это в диапазонах не 2,4 ГГц, а 5 ГГц. На практике в диапазоне 2,4 ГГц очень много шума (помех), ведь большинство потребительских роутеров (и микроволновки с ними) работают именно в этих широтах. 5 ГГц направлены на решение этих проблем, хотя радиус действия у них немного меньше. Наше офисное помещение покрыто без каких-либо трудностей. Но в реальных условиях пользователь всей заявленной скорости не получит, ведь часть канала отводится на шифрование и прочие технические нужды.

Спросите, зачем все это нужно, если N пока вытягивает? N, может, еще и вытягивает, но его возможности также ограничены. С учетом роста объема передаваемого внутри сети контента (стриминг видео, передача файлов и прочее) и увеличения подключенных девайсов, повышение пропускной способности беспроводной сети достаточно скоро станет не прихотью, а необходимостью. Пусть сейчас многие говорят «взял на вырост», но в итоге не прогадают. Тем более, к таким роутерам можно подключить очень много (в нашем случае – 300 тысяч) девайсов одновременно. А вместе с этой тонной девайсов, благодаря развитию технологии, все члены семьи смогут одновременно гуглить, стримить на телек фильм и, например, играть с помощью In-Home Streaming. При этом никто не будет испытывать какие-либо проблемы с сетью.

В будущем на смену AC все же придут уже существующие драфты AD и AS, которые могут передавать 7 и 20 Гбит соответственно, но до того момента нужно еще поиздеваться над AC. Времени еще предостаточно.

Интерфейс админки

Ранее я часто видел админки на роутерах, которые чем-то напоминали мне меню настроек в Windows Phone. Для того чтобы найти нужный пункт какой-либо настройки, нужно было пару раз промахнуться и зайти в «Ой! Не тут!» (с). Подход ASUS в этом плане мне понравился. С учетом того, что я не самый продвинутый пользователь подобных устройств, основное, что мне нужно было, я нашел в считанные секунды. Ко всему есть подсказки, да еще и на русском языке. Пара скриншотов сама все вам скажет.

RT-AC66U на практике

Вот уже неделю я работаю в офисе, подключившись к Сети с помощью нового роутера. Как вы сами понимаете, офисные здания кишат разными сетями и источниками помех. Несмотря на это, роутер раздавал мне Wi-Fi даже там, где он мне не особо нужен. Например, если смотреть напрямую, от роутера до встроенного кафе в нашем БЦ около 35-40 метров и штук 5 стен. Так вот в этой кафешке speedtest.net показал мне результаты не хуже, чем в офисе. Я сделал 4 тестовых замера: возле роутера, на расстоянии 5 метров от него, в самой дальней точке нашей студии (соседнее помещение через две стены, метров 15 от роутера) и в вышеупомянутой кафешке. Сигнал варьировался от -33 до -79 dBm. К сожалению, скорость соединения у нашего провайдера не так высока, чтобы оценить все преимущества AC, вот мы и попробовали другой тест.

Мой MacBook выпуска 2012 года не поддерживает стандарт AC, но располагает гигабитным Ethernet’ом. MegaPC Семена уже получил новую материнскую карту с приемником нового поколения. Вот так и решили оценить скорость передачи данных внутри сети. MacBook был подключен по Ethernet, расстояние между роутером и MegaPC было более 3-х метров (к этому я еще вернусь), и мы попробовали передать друг другу большие файлы и оценить скорость передачи. Так вот, скорость копирования файла немного перевалила за 47 МБ/с (376 Мбит/с). Как нам разъяснил технический специалист Asus, это приемлемый результат. К слову, тот же тест на N-роутере показал 10 МБ/с. Также нужно учесть, что на очень близком расстоянии между роутером и клиентом скорость может быть меньше. Стоит держаться на расстоянии 3-5 метров.

Но дома все же люди чаще просто пользуются Интернетом и почти не передают в сети файлы. На своем домашнем провайдере я и решил потестить роутер. Заявленная провайдером скорость подключения 100/100 Мбит/с. По Ethernet можно получить результат, близкий к заявленному, — ~ 92/92. Мой дешевенький домашний роутер (2,4 ГГц, N) обычно выдает 45/35 через пару стен, а вот ASUS RT-AC66U легко показал максимум возможного. Ради эксперимента я попробовал разместить роутер и ноутбук в самых удаленных друг от друга точках и замерить скорость. Как выяснилось, двухкомнатной квартиры (около 60 квадратов) в кирпичном доме будет слишком мало для испытаний возможностей диапазона 5 ГГц – везде в квартире результаты тестов показывали максимально возможные цифры. Хотя в диапазоне 2,4 ГГц перепады были. Более того, на парковке под домом, где обычно сигнала моего роутера iPhone 5 уже не видит, сигнал от испытуемого был достаточно хорошим, чтобы показать скорость 31/6 Мбит/с. После проведенных экспериментов резко захотелось поменять дома роутер, да поскорее.

Возможности и навороты

Со временем людям стало мало той функциональности, которая была у роутеров. Просто поддерживать сеть уже недостаточно, теперь роутер должен чуть ли не собаку выгуливать (минимум два раза в день!). Собственно, развились роутеры уже достаточно, для того чтобы качать файлы на флешки и ограничивать детей в Интернете по просьбе родителей. Основные фишки следующие:

• AiCloud – доступ к накопителю, подключенному к роутеру, с мобильных устройств (iOS и Android).
• Поддержка DLNA – простое подключение и стриминг медиа-контента в сети.
• Download Master – роутер может скачивать файлы из Сети, и для этого ему не понадобится компьютер.
• Parental control – родительский контроль, которым можно ограничить и контролировать активность ребенка в Сети.
• Wireless printers – возможность подключить принтер и отправлять на него печать по Wi-Fi.
• AiRadar – технология, обеспечивающая наилучшую работу сети с клиентом.
• Guest network – гостевые сети.
• AiDisk – возможность превратить внешний накопитель в FTP.

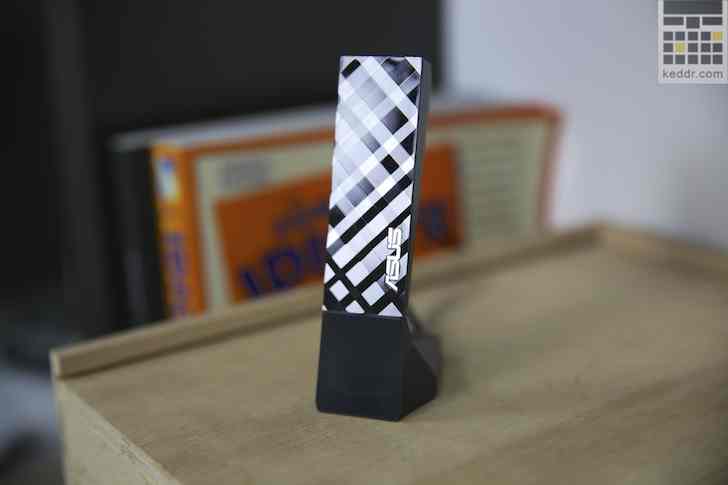

Дополнительные аксессуары

Естественно, одного роутера будет мало для перехода на новые стандарты. Для достижения наивысших скоростных показателей нужно и компьютеры обновить. Но это не самый дешевый вариант, правда? В десктоп можно установить PCI Express карту ASUS PCE-AC66, например. Но если ваш декстоп еще на гарантии и вы не хотите возиться с сервисом и лишний раз вскрывать компьютер, можно воспользоваться адаптером ASUS USB-AC53. Его же можно подключить и к ноутбуку, который не поддерживает AC. В комплекте с таким адаптером идут подставки и крепления для удобного расположения аксессуара.

Выводы и личные впечатления

Попользовавшись роутером ASUS RT-AC66U в домашних условиях, я понял, как же ошибался в выборе роутера ранее. В офисе я не замечал большой разницы, ведь скорость соединения там все же меньше. Дома прием сигнала не поменялся, но вот изменение скорости передачи данных сильно заметно. Причем влияет это не только на скорость скачивания файлов, но и на игровые процессы. И это не говоря о резко выросшем комфорте для всех обитателей и гостей дома. Простая просьба скинуть фильм, например, по Airdrop, уже занимает в два раза меньше времени. А про синхронизацию iPhone/iPad с iTunes я вообще молчу. Хотя не молчу – пусть процесс не происходит моментально, но прирост скорости внутри сети сильно ощущается.

Заплатить за такое удовольствие тоже придется не так и мало. Если простенький роутер обойдется в $25, то за сильный ASUS RT-AC66U уже нужно отдать $160. Разница, конечно, существенная, но, посудите сами: сеть получит больше возможностей; подключив к роутеру накопитель и принтер, можно без лишнего шнура обмениваться файлами и пускать документы на принтер. Более того, с последними возможностями ASUS можно еще и собственное облако с файлами поднять. Когда у провайдера начнутся проблемы с Сетью, а произойдет это в самый неподходящий момент, с помощью USB можно легко подключить и настроить «свисток» с 3G и спокойно продолжить работать. И пусть цена кусается, но заплатить нужно будет один раз на следующие года четыре. И с учетом богатого набора возможностей, с теоретической пропускной способностью 1,75 Гбит/с, это не будет пустой тратой денег.

Видеообзор ASUS RT-AC66U

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

Здравствуйте друзья

В этом обзоре я поделюсь своими впечатлениями о своем новом домашнем роутере ASUS RT - AC66U B1.

Вступление

Идея сменить маршутизатор у меня была уже довольно давно, но с началом моей эпопеи с внедрением умного дома встала остро как никогда. Несколько лет назад я сменил свой старенький D-link dir-600 на TP-LINK TL-WR1043 - который меня вполне устраивал до последнего времени.

Но «фишка» TP-LINKа, позволяющего выделять не более 8 IP адресов с привязкой по MAC в настройках DHCP (привязать то можно и больше, но работать будет только 8 первых) - меня категорически не устраивала и я приступил к поиску.

Исходные требования у меня сформировались следующие -

1. Двухдиапазонный (менять так менять, тем более что 2.4 ГГц диапазон в многоэтажном доме порядочно забит соседскими сетями)

2. Обязательно гигабитные порты, не менее четырех (та причина по которой я не съехал на Xiaomi MiWiFi как только они появились)

3. Раз уж умный дом - то наличие VPN сервера, предпочтительно OpenVPN

Я чуть было не решился на LINKSYS WRT1200AC - но потом одумался и решил остановится на герое обзора ASUS RT - AC66U B1.

Технические характеристики

Скорость передачи данных:
802.11a: 6,9,12,18,24,36,48,54 Mbps
802.11b: 1, 2, 5.5, 11 Mbps
802.11g: 6,9,12,18,24,36,48,54 Mbps
802.11n: up to 450 Mbps
802.11ac: up to 1300 Mbps
Антенна - External antenna x 3
Прием/передача - MIMO technology, 2.4 GHz 3 x 3, 5 GHz 3 x 3
Рабочая частота - 2.4 GHz / 5 GHz

Firewall / Контроль доступа - Firewall：SPI intrusion detection,DoS protection
Access control：Parental control, Network service filter, URL filter, Port filter
Управление: UPnP, IGMP v1/v2/v3, DHCP, NTP Client, DDNS, Port Trigger, Port Forwarding, DMZ, Universal Repeater, System Event Log
Интерфейсы: RJ45 for 10/100/1000 BaseT for WAN x 1, RJ45 for 10/100/1000 BaseT for LAN x 4, USB 2.0 x 1, USB 3.0 x 1

Гостевые сети: 2.4 GHz x 3, 5 GHz x 3
VPN server: IPSec Pass-Through, PPTP Pass-Through, L2TP Pass-Through, PPTP Server, OpenVPN Server
VPN client: PPTP client, L2TP client, OpenVPN client

Первичный осмотр

Поставляется роутер в коробке, явно предназначенной для китайского рынка, судя по обилию иероглифов. Хотя привычный к гаджетам для умного дома Xiaomi - я уже к ним привык

К упаковке претензий нет - по коробке ничего не болтается, доехало все в целости и сохранности.

В комплекте - сам роутер, блок питания, буклет и диск (в которые я так и не заглядывал, инструкции - это не спортивно:))

Блок питания на 19 В, заявленный ток - 1,75 А, проверять не буду, поверим на слово. В данной комплектации - вилка плоская, переходник в комплекте идет, но я давно перестал ими пользоваться - универсальные розетки и удлинители от Xiaomi - однозначно рулят.

Роутер выполнен из черного пластика, местами глянцевого, местами матового. Большая часть поверхности имеет оригинальную текстуру

На верхней части расположены светодиодные индикаторы (синий цвет) активности LAN портов, наличия соединения с Интернет, активности 5 и 2.4 ГГц сети и питания.

На фронтальном торце расположен разъем USB 3.0, который вкупе с более мощным двухъядерным процессором является отличием ревизии B1 от В0.

Сзади устройства находятся - разъем питания, кнопка включения, второй разъем USB - на этот раз 2.0, WAN и 4 LAN порта - все гигабитные и кнопка WPS - для подключения устройств.

Антенны - вроде как я читал что должны быть съемные, но на деле, не откручиваются, но не больно то и надо.

Нижняя сторона роутера - содержит некоторую техническую информацию - МАС по умолчанию, PIN код, серийный номер, название сетей по умолчанию. Креплений на стену нет.

На этом предлагаю обзорную часть прекращать и перейти к настройке. Разбирать его особого смысла не вижу - не считаю себя умнее инженеров Asus спроектировавших данный гаджет.

Веб интерфейс

Работать с роутером можно как через «веб-морду» так и через приложение под Android / IOS. Трудностей для тех у кого есть смартфоны / планшеты но нет стационарного компьютера (а таких людей много) - не будет.

Интерфейс выполнен в темных тонах, по умолчанию на китайском, но в правом верхнем углу имеется селектор выбора языков, которых в системе довольно много, имеется и русский и украинский и кому нравится - румынский.

Беспроводные сети

Настройки для 2.4 ГГц и 5 ГГц сети - здесь задаем название каждой из сетей, пароль, режим, ширину и номер канала и т.д.

можем при необходимости скрыть трансляцию ее названия (SSID), здесь же имеются вкладки по настройке WPS (Wi-Fi Protected Setup) - полуавтоматическое подключение устройств к сети, WDS (Wireless Distribution System) - для расширения зоны беспроводной сети путем объединения нескольких роутеров, фильтр по МАС адресам, настройка сервера Radius.

B еще дополнительным настройкам которые могу пригодится системным администраторам

Локальная сеть

В настройках LAN - указываем внутренний адрес нашего роутера

Диапазон выдачи динамических IP адресов сервером DHCP

Который умеет отдавать 64 статических адреса по привязке к MAC - что мне как бальзам на душу после 8 адресов TP-Link

Настройка статических маршрутов,

IPTV и Switch Control

WAN порт - соединение с провайдером

WAN порт поддерживает несколько вариантов подключения, в зависимости от того что предлагает Ваш провайдер, имеется возможность скопировать нужный MAC адрес - если провайдер производит проверку по нему - в таком случае, оборудование с его стороны и не заметит замены.

Имеется интересная функция двойного WAN порта - что позволит иметь резервный канал доступа в Интернет, при пропадании основного, например через USB модем. Резервное питания для роутера, шлюзов и одноплатных ПК я уже организовал, обязательно попробую еще сделать резервный доступ к Интернет.

Так же имеются опции по переключению и переадресации портов, DMZ - демилитаризованная зона, сегмент сети, содержащий общедоступные сервисы,DDNS - динамическая система доменных имен и т.д.

VPN сервер

То, что меня очень интересовало, роутер имеет возможность организовать два типа VPN серверов - PPTP - (Point-to-Point Tunneling Protocol) - туннельный протокол типа точка-точка, позволяющий компьютеру устанавливать защищённое соединение с сервером за счёт создания специального туннеля в стандартной, незащищённой сети. C авторизацией по имени пользователя и паролю

и OpenVPN - принцип аналогичен, но более защищенный вариант, так как кроме имени и пароля роутер генерирует специальный файл - ключ, для каждого подключаемого устройства.

В дополнительных настройках указывается диапазон IP адресов, которые будут выдаваться устройствам подключенным по VPN. Отличный вариант для удаленного подключения к домашней сети, я использую совместно с приложением для управления системой Domoticz - ImperiHome

Чтобы не перегружать обзор большим количеством скриншотов, я на этом остановлюсь, но если Вы хотите больше узнать о веб интерфейсе роутера - то можете это сделать просмотрев мой видеообзор, ссылка на который будет в конце текстового.

Приложение

Для тех у кого нет возможности или желания возится с веб интерфейсом - имеется возможность настраивать и управлять роутером через приложение Asus Router из плеймаркета или эплстор.

Приложение работает либо в одной локальной сети с роутером, либо через VPN - облачного интерфейса нет. В принципе все тоже самое что есть в веб-интерфейсе есть и здесь - и текущее состояние по трафику и перечень подключенных устройств (33 устройства в домашней сети - сам в шоке), и настраивать сами сети в том числе гостевые

Примеры - как выглядят настройки и мониторинг из мобильного приложения Asus Router

За такое удобство - отдельный плюс в карму производителя.

Более подробно по приложению - так же в видеообзоре

Эксплуатация

Конечно опыт эксплуатации всего несколько дней, но в целом мне нравится. Сам процесс настройки и смены старого роутера на новый занял буквально 10 минут. После чего я выключил свой TPLink, сменил название 2.4 ГГц сети на Asus - на то что у меня было и поставил его на свое место, подключив все кабеля.

Все устройства (а их у меня немало) - сразу подхватили сеть на новом роутере - никаких проблем не возникло. Все что можно - я перевел на сеть 5 ГГц, которая работает намного шустрее, например на смартфоне Xiaomi Note 3 скорость подключения на 2.4 ГГц - 72 Мбит/сек, на 5 ГГц - 433 МБит/сек, в качестве примера спидтест сделанный в одно время в одном месте на 2.4 и 5 ГГц сетях - в два раза прирост скорости. Немаловажно что диапазон 5 ГГц гораздо менее загружен соседскими сетями.

Туда же в 5ГГц отправился основной ноутбук, камеры Xiaomi Mijia 1080p (кстати шустрее стало грузится видео - однозначно).

OpenVPN - работает отлично, подключается моментально, ImperiHome для домотикза - работает прекрасно.

Все поставленные цели - которые я преследовал меняя роутер - достигнуты на 100%.

Видеообзор - где все немного более подробно:

На этом все, спасибо за внимание

Здравствуйте друзья

В этом обзоре я поделюсь своими впечатлениями о своем новом домашнем роутере ASUS RT - AC66U B1.

Вступление
Идея сменить маршутизатор у меня была уже довольно давно, но с началом моей эпопеи с внедрением умного дома встала остро как никогда. Несколько лет назад я сменил свой старенький D-link dir-600 на TP-LINK TL-WR1043 - который меня вполне устраивал до последнего времени.

Но «фишка» TP-LINKа, позволяющего выделять не более 8 IP адресов с привязкой по MAC в настройках DHCP (привязать то можно и больше, но работать будет только 8 первых) - меня категорически не устраивала и я приступил к поиску.

Исходные требования у меня сформировались следующие -

1. Двухдиапазонный (менять так менять, тем более что 2.4 ГГц диапазон в многоэтажном доме порядочно забит соседскими сетями)

2. Обязательно гигабитные порты, не менее четырех (та причина по которой я не съехал на Xiaomi MiWiFi как только они появились)

3. Раз уж умный дом - то наличие VPN сервера, предпочтительно OpenVPN

Я чуть было не решился на LINKSYS WRT1200AC - но потом одумался и решил остановится на герое обзора ASUS RT - AC66U B1.

Покупал за 115.99 (скрин платежки под спойлером), что примерно на 10 - 15 долларов дешевле чем в местных магазинах, но удобно еще тем, что позволяет потратить WMZ - без потерь на конвертацию в национальную валюту.

Платежка

Скорость передачи данных:
802.11a: 6,9,12,18,24,36,48,54 Mbps
802.11b: 1, 2, 5.5, 11 Mbps
802.11g: 6,9,12,18,24,36,48,54 Mbps
802.11n: up to 450 Mbps
802.11ac: up to 1300 Mbps
Антенна - External antenna x 3
Прием/передача - MIMO technology, 2.4 GHz 3 x 3, 5 GHz 3 x 3
Рабочая частота - 2.4 GHz / 5 GHz

Firewall / Контроль доступа - Firewall：SPI intrusion detection,DoS protection
Access control：Parental control, Network service filter, URL filter, Port filter
Управление: UPnP, IGMP v1/v2/v3, DHCP, NTP Client, DDNS, Port Trigger, Port Forwarding, DMZ, Universal Repeater, System Event Log
Интерфейсы: RJ45 for 10/100/1000 BaseT for WAN x 1, RJ45 for 10/100/1000 BaseT for LAN x 4, USB 2.0 x 1, USB 3.0 x 1

Гостевые сети: 2.4 GHz x 3, 5 GHz x 3
VPN server: IPSec Pass-Through, PPTP Pass-Through, L2TP Pass-Through, PPTP Server, OpenVPN Server
VPN client: PPTP client, L2TP client, OpenVPN client

Первичный осмотр
Поставляется роутер в коробке, явно предназначенной для китайского рынка, судя по обилию иероглифов. Хотя привычный к гаджетам для умного дома Xiaomi - я уже к ним привык

К упаковке претензий нет - по коробке ничего не болтается, доехало все в целости и сохранности.

В комплекте - сам роутер, блок питания, буклет и диск (в которые я так и не заглядывал, инструкции - это не спортивно:))

Блок питания на 19 В, заявленный ток - 1,75 А, проверять не буду, поверим на слово. В данной комплектации - вилка плоская, переходник в комплекте идет, но я давно перестал ими пользоваться - универсальные розетки и удлинители от Xiaomi - однозначно рулят.

Роутер выполнен из черного пластика, местами глянцевого, местами матового. Большая часть поверхности имеет оригинальную текстуру

На верхней части расположены светодиодные индикаторы (синий цвет) активности LAN портов, наличия соединения с Интернет, активности 5 и 2.4 ГГц сети и питания.

На фронтальном торце расположен разъем USB 3.0, который вкупе с более мощным двухъядерным процессором является отличием ревизии B1 от В0.

Сзади устройства находятся - разъем питания, кнопка включения, второй разъем USB - на этот раз 2.0, WAN и 4 LAN порта - все гигабитные и кнопка WPS - для подключения устройств.

Антенны - вроде как я читал что должны быть съемные, но на деле, не откручиваются, но не больно то и надо.

Нижняя сторона роутера - содержит некоторую техническую информацию - МАС по умолчанию, PIN код, серийный номер, название сетей по умолчанию. Креплений на стену нет.

На этом предлагаю обзорную часть прекращать и перейти к настройке. Разбирать его особого смысла не вижу - не считаю себя умнее инженеров Asus спроектировавших данный гаджет.

Веб интерфейс
Работать с роутером можно как через «веб-морду» так и через приложение под Android / IOS. Трудностей для тех у кого есть смартфоны / планшеты но нет стационарного компьютера (а таких людей много) - не будет.

Интерфейс выполнен в темных тонах, по умолчанию на китайском, но в правом верхнем углу имеется селектор выбора языков, которых в системе довольно много, имеется и русский и украинский и кому нравится - румынский.

Беспроводные сети

Настройки для 2.4 ГГц и 5 ГГц сети - здесь задаем название каждой из сетей, пароль, режим, ширину и номер канала и т.д.

Можем при необходимости скрыть трансляцию ее названия (SSID), здесь же имеются вкладки по настройке WPS (Wi-Fi Protected Setup) - полуавтоматическое подключение устройств к сети, WDS (Wireless Distribution System) - для расширения зоны беспроводной сети путем объединения нескольких роутеров, фильтр по МАС адресам, настройка сервера Radius.

B еще дополнительным настройкам которые могут пригодится системным администраторам

Локальная сеть

В настройках LAN - указываем внутренний адрес нашего роутера

Диапазон выдачи динамических IP адресов сервером DHCP

Который умеет отдавать 64 статических адреса по привязке к MAC - что мне как бальзам на душу после 8 адресов TP-Link

Настройка статических маршрутов,

IPTV и Switch Control

WAN порт - соединение с провайдером

WAN порт поддерживает несколько вариантов подключения, в зависимости от того что предлагает Ваш провайдер, имеется возможность скопировать нужный MAC адрес - если провайдер производит проверку по нему - в таком случае, оборудование с его стороны и не заметит замены.

Имеется интересная функция двойного WAN порта - что позволит иметь резервный канал доступа в Интернет, при пропадании основного, например через USB модем. Резервное питания для роутера, шлюзов и одноплатных ПК я уже организовал, обязательно попробую еще сделать резервный доступ к Интернет.

Так же имеются опции по переключению и переадресации портов, DMZ - демилитаризованная зона, сегмент сети, содержащий общедоступные сервисы,DDNS - динамическая система доменных имен и т.д.

VPN сервер

То, что меня очень интересовало, роутер имеет возможность организовать два типа VPN серверов - PPTP - (Point-to-Point Tunneling Protocol) - туннельный протокол типа точка-точка, позволяющий компьютеру устанавливать защищённое соединение с сервером за счёт создания специального туннеля в стандартной, незащищённой сети. C авторизацией по имени пользователя и паролю

И OpenVPN - принцип аналогичен, но более защищенный вариант, так как кроме имени и пароля роутер генерирует специальный файл - ключ, для каждого подключаемого устройства.

В дополнительных настройках указывается диапазон IP адресов, которые будут выдаваться устройствам подключенным по VPN. Отличный вариант для удаленного подключения к домашней сети, я использую совместно с приложением для управления системой Domoticz - ImperiHome

Чтобы не перегружать обзор большим количеством скриншотов, я на этом остановлюсь, но если Вы хотите больше узнать о веб интерфейсе роутера - то можете это сделать просмотрев мой видеообзор, ссылка на который будет в конце текстового.

Приложение

Для тех у кого нет возможности или желания возится с веб интерфейсом - имеется возможность настраивать и управлять роутером через приложение Asus Router из плеймаркета или эплстор.

Приложение работает либо в одной локальной сети с роутером, либо через VPN - облачного интерфейса нет. В принципе все тоже самое что есть в веб-интерфейсе есть и здесь - и текущее состояние по трафику и перечень подключенных устройств (33 устройства в домашней сети - сам в шоке), и настраивать сами сети в том числе гостевые

Все настройки сгруппированы на отдельной странице, отдельно имеются страницы с плагинами - такими как работа с облаком, камерой, расширение сети, и даже имеется возможность установки плагинов от сторонних разработчиков.

Примеры - как выглядят настройки и мониторинг из мобильного приложения Asus Router

За такое удобство - отдельный плюс в карму производителя.

Более подробно по приложению - так же в видеообзоре

Эксплуатация
Конечно опыт эксплуатации всего несколько дней, но в целом мне нравится. Сам процесс настройки и смены старого роутера на новый занял буквально 10 минут. После чего я выключил свой TPLink, сменил название 2.4 ГГц сети на Asus - на то что у меня было и поставил его на свое место, подключив все кабеля.

Все устройства (а их у меня немало) - сразу подхватили сеть на новом роутере - никаких проблем не возникло. Все что можно - я перевел на сеть 5 ГГц, которая работает намного шустрее, например на смартфоне Xiaomi Note 3 скорость подключения на 2.4 ГГц - 72 Мбит/сек, на 5 ГГц - 433 МБит/сек, в качестве примера спидтест сделанный в одно время в одном месте на 2.4 и 5 ГГц сетях - в два раза прирост скорости. Немаловажно что диапазон 5 ГГц гораздо менее загружен соседскими сетями.

Туда же в 5ГГц отправился основной ноутбук, камеры Xiaomi Mijia 1080p (кстати шустрее стало грузится видео - однозначно).

OpenVPN - работает отлично, подключается моментально, ImperiHome для домотикза - работает прекрасно.

Все поставленные цели - которые я преследовал меняя роутер - достигнуты на 100%.

Видеообзор - где все немного более подробно:

На этом все, спасибо за внимание
