Что можно сделать из лампы экономки. Блок питания из эконом-лампы. Подключение к шу
Энергосберегающие лампы активно позиционировались как замена низкоэкономичным и ненадежным лампам накаливания. Постепенное снижение цен на «экономки» привело к тому, что они получили практически повсеместное распространение.
Самый большой минус светодиодов – их высокая стоимость. Не удивительно, что многие занимаются переделкой энергосберегающих ламп в светодиодные, используя по максимуму доступную и недорогую элементную базу.
Теоретическое обоснование
Светодиоды работают при низком напряжении – порядка 2-3В. Но самое главное, для нормальной работы требуется не стабильность напряжения, а стабильность тока , по ним протекающего. При понижении тока снижается яркость свечения, а превышение приводит к выходу из строя диодного элемента. Полупроводниковые устройства, к которым относятся светодиоды, имеют ярко выраженную зависимость от температуры. При нагреве сопротивление перехода падает и возрастает прямой ток.
Простой пример: источник стабильного напряжения выдает 3В, при токе потребления светодиода 20мА. При повышении температуры напряжение на светодиоде остается неизменным, а ток возрастает вплоть до недопустимых значений.
Для исключения описанной ситуации, источники света на полупроводниках запитывают от стабилизатора тока, он же драйвер. По аналогии с люминесцентными лампами драйвер иногда называют балластом для светодиодов.
Наличие входного напряжение 220В вместе с требованием стабилизации тока приводит необходимости создания сложной схемы питания светодиодных ламп.
Практическая реализация идеи
Простейший источник питания светодиодов от сети 220В имеет следующий вид:
На приведенном рисунке резистор обеспечивает падение излишка напряжения питающей сети, а диод, включенный параллельно, защищает LED элемент от импульсов напряжения обратной полярности.
Как видно из рисунка, что можно проверить расчетами, требуется гасящий резистор большой мощности, выделяющий во время работы много тепла.
Ниже приведена схема, где вместо резистора используется гасящий конденсатор
Использование в качестве балласта конденсатора позволяет избавиться от мощного резистора и повысить КПД схемы. Резистор R1 ограничивает ток в момент включения схемы, R2 служит для быстрого разряда конденсатора в момент выключения. R3 дополнительно ограничивает ток через группу светодиодов.
Конденсатор С1 служит для гашения излишков напряжения, а С2 сглаживает пульсации питания.
Диодный мост образован четырьмя диодами типа 1N4007, которые можно выпаять из негодной энергосберегающей лампы.
Расчет схемы произведен для светодиодов HL-654H245WC с рабочим током 20мА. Не исключено применение аналогичных элементов с таки током.
Так же, как и в предыдущей схеме, здесь не обеспечивается стабилизация тока. Чтобы исключить выход светодиодов из строя, в схеме балласта для светодиодных ламп емкость конденсатора С1 и сопротивление резистора R3 выбраны с запасом, чтобы при максимальном входном напряжении и повышенной температуре светодиодов, ток через них не превышал допустимых значений. В нормальном режиме ток через диоды несколько менее номинального, но на яркости лампы это практически не сказывается.
Недостаток подобной схемы заключается в том, что использование более мощных светодиодов потребует увеличение емкости гасящего конденсатора, имеющего большие габариты.
Аналогично выполняется питание светодиодной ленты от платы энергосберегающей лампы. Важно, чтобы ток светодиодной ленты соответствовал линейке светодиодов, то есть 20мА.
Используем драйвер энергосберегающей лампы
Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.
Переделка светодиодной лампы для питания светодиодов Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.
Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.
Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.
Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.
Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.
Все приведенные схемы светодиодных драйверов из энергосберегающей лампы, хоть и обеспечивают низковольтное питание, имеют гальваническую связь с сетью переменного тока, поэтому при работе по отладке нужно соблюдать меры предосторожности.
Наилучшим и самым безопасным будет использование при работе разделяющего трансформатора с одинаковыми первичной и вторичной обмотками. Имея на выходе те же самые 220В, трансформатор будет обеспечивать надежную гальваническую развязку первичной и вторичной цепей.
Answer
Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry"s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.
Импульсный БП из энергосберегающей лампы
Одним из самых простых способов изготовления импульсного блока питания своими руками из «подручных средств» является переделка энергосберегающей лампы под такой блок питания. Так как основной причиной выхода из строя компактных люминесцентных ламп является перегорание одной из нитей накала колбы, то практически их все можно переделать под импульсный блок питания с нужным напряжением.
В данном конкретном случае я переделывал схему электронного балласта 15 ваттной лампочки в импульсный блок питания 12 вольт 1 ампер.
Каждый производитель ламп имеет свои собственные наборы деталей с определенными номиналами в схемах изготавливаемых электронных балластов, но все схемы типовые. Поэтому на схеме я не приводил всю схему лампы, а указал только ее типовое начало и обвязку колбы лампы. Схема электронного балласта нарисована черным и красным цветом. Красным – выделены колба и конденсатор, подсоединенный к двум нитям накала. Их следует удалить. Зеленым цветом на схеме указаны элементы которые нужно добавить. Конденсатор С1 – следует заменить большей емкости, например, 10-20u 400v.
В левой части схемы добавлен предохранитель и входной фильтр. L2 выполнен на кольце от материнской платы, имеет две обмотки по 15 витков проводом от витой пары Ø – 0.5 мм. Кольцо имеет наружный диаметр 16мм, внутренний – 8,5мм, ширину – 6,3мм. Дроссель L3 имеет 10 витков Ø – 1 мм, выполнен на кольце от трансформатора другой энергосберегающей лампы.
Следует выбирать лампу с большей пустотой окна дросселя Tr1, так как его необходимо будет переделать в трансформатор. У меня получилось намотать по 26 витков Ø – 0.5 мм на каждую из половины вторичной обмотки. Такой вид намотки требует идеально симметричных половин обмотки. Чтобы добиться этого, рекомендую мотать вторичную обмотку сразу в два провода, каждый из которых будет служить симметричной половиной друг друга.
Транзисторы оставил без радиаторов, т.к. предполагаемое потребление схемы меньше мощности, которую потребляла лампа. В качестве теста было подключено на максимальное свечение на 2 часа 5 метров RGB светодиодной ленты, потреблением 12v 1A.
Автор статьи наглядно показал, как разобрать и что можно добыть для повторного использования из старой энергосберегающей лампы. Таким образом можно «вернуть» часть денег заплаченных за эту лампу в свое время. Если же удастся сохранить корпус с цоколем, то его можно использовать для изготовления других ламп. Сейчас модно делать своими руками светодиодные лампы из подручных средств.
Перегоревшая энергосберегающая лампа
Привет всем,
сегодня я хочу показать вам, как вы можете сделать большую часть из этих денег вы вложили в энергосберегающие лампы путем извлечения его полезных деталей после он сгорел.
Цель:
Цель этой Instructable, чтобы показать вам источник свободной части можно использовать для следующих проектов и снижения потерь электроэнергии.
Вы можете получить эти детали из энергосберегающих ламп:
- Конденсаторы
- Диоды
- Транзисторы
- Катушки
Необходимые инструменты:
- плоскую отвертку или пилу/режущий инструмент
- оловоотсос
- паяльник
Пожалуйста, прочитайте следующий текст для вашей же безопасности. Я не хочу, чтобы люди пострадали так что читайте и, пожалуйста, будьте осторожны.
Файл readme:
- Перед началом убедитесь, что стеклянные тела энергосберегающая Лампа разбита! Если он сломан, нужно запечатать его в сумку или какой-то контейнер, чтобы избежать попадания воздействию ртути внутри лампы.
- Будьте очень осторожны, чтобы не повредить стекло и корпус светильника! Не пытайтесь открыть лампу, повернув стекло кузова или пытается порвать или как-то так.
- Не пытайтесь открыть лампу сразу после этого сгорел. Он содержит высоковольтный конденсатор, который должен выполнять первым! Не прикасайтесь к печатной плате, если Вы не знаете, если конденсатор остается заряженным или вы можете получить удар током!
- Я думаю, что лучший совет, чтобы распоряжаться сгорел или разбитые энергосберегающие лампы, чтобы положить их в емкость (например, ведро с крышкой или как-то так) и хранить контейнер в безопасном месте, пока вы не найдете место, чтобы переработать их.
- Пожалуйста, не выбрасывайте энергосберегающие лампы в мусорное ведро! Энергосберегающие лампы являются экологически опасными и могут нанести вред людям!
Шаг 2: Откройте корпус лампы
Разборка старой энергосберегающей лампы
Ок. Начнем. Сначала посмотрим на дела. Большинстве случаев либо приклеены или закрепить вместе. (Мой был обрезан вместе, как и большинство других ламп у меня до сих пор открыт.)
Вы должны быть в состоянии открыть дело, открыв его с помощью отвертки или разрезая его открыть с помощью пилы.
В обоих случаях вы должны быть осторожны, чтобы не повредить стеклянное тело! Будьте очень осторожны.
После того как вы открыли дело, нужно просто обрезать провода, ведущие в стеклянном корпусе, так что вы можете положить его в безопасное место, чтобы избавиться от этой опасности.
Шаг 3: удалите печатную плату из корпуса
Иногда корпус сохранить не удается.
Плата драйвера энергосберегающей лампы готовая к распайке.
Теперь вам необходимо извлечь плату из корпуса.
Будьте очень осторожны и не прикасайтесь к печатной плате голыми руками! Там есть высоковольтный конденсатор (большой электролитический конденсатор можно увидеть на фото) на плате, которая еще могла быть! Попробуйте удалить его из схемы путем перерезания ножки и положить его в безопасное место. (Убедитесь, что не касаетесь ногами!)
Как только высоковольтный конденсатор снимается с доски ничего не останется страха. Теперь можно приступить к отпаяйте все полезные элементы.
Шаг 4: Отпаяйте все полезные части
Детали, которые удалось отпаять
Теперь возьмите паяльник и оловоотсос свой и запчастей.
Как вы можете видеть на картинке есть много полезных деталей на печатной плате, так что вы должны быть в состоянии собрать большое количество полезных элементов для вашего проекта:)
Ну, вот и все. Надеюсь, я смог предоставить вам несколько полезных советов, и я надеюсь, вам понравился мой Instructable:)
- Что можно сделать из старых шприцов. (0)
Встречайте. Подставка под микрофон, пистолет и продуктивная овощерезка. Все из старых шприцов. Вроде ничего особенного, но может приукрасить […] - Еще одна полезная вещь из алюминиевой банки. Попкорн заказывали? (0)
Что еще можно сделать из алюминиевой банки. Или еще один способ как сделать попкорн своими руками. Имея две банки и нижеприведенную инструкцию […]
Как за час сделать импульсный блок питания из сгоревшей лампочки?
В этой статье Вы найдёте подробное описание процесса изготовления импульсных блоков питания разной мощности на базе электронного балласта компактной люминесцентной лампы.
Импульсный блок питания на 5… 20 Ватт вы сможете изготовить менее чем за час. На изготовление 100-ваттного блока питания понадобится несколько часов. https://сайт/
Построить блок питания будет ненамного сложнее, чем прочитать эту статью. И уж точно, это будет проще, чем найти низкочастотный трансформатор подходящей мощности и перемотать его вторичные обмотки под свои нужды.
Самые интересные ролики на Youtube
 |
 |
 |
 |
Вступление.
В настоящее время получили широкое распространение Компактные Люминесцентные Лампы (КЛЛ). Для уменьшения размеров балластного дросселя в них используется схема высокочастотного преобразователя напряжения, которая позволяет значительно снизить размер дросселя.
В случае выхода из строя электронного балласта, его можно легко отремонтировать. Но, когда выходит из строя сама колба, то лампочку обычно выбрасывают.
Однако электронный балласт такой лампочки, это почти готовый импульсный Блок Питания (БП). Единственное, чем схема электронного балласта отличается от настоящего импульсного БП, это отсутствием разделительного трансформатора и выпрямителя, если он необходим.https://сайт/

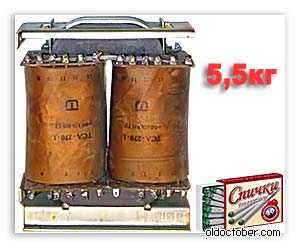

В то же время, современные радиолюбители испытывают большие трудности при поиске силовых трансформаторов для питания своих самоделок. Если даже трансформатор найден, то его перемотка требует использования большого количества медного провода, да и массо-габаритные параметры изделий, собранных на основе силовых трансформаторов не радуют. А ведь в подавляющем большинстве случаев силовой трансформатор можно заменить импульсным блоком питания. Если же для этих целей использовать балласт от неисправных КЛЛ, то экономия составит значительную сумму, особенно, если речь идёт о трансформаторах на 100 Ватт и больше.
Отличие схемы КЛЛ от импульсного БП.
Это одна из самых распространённых электрических схем энергосберегающих ламп. Для преобразования схемы КЛЛ в импульсный блок питания достаточно установить всего одну перемычку между точками А – А’ и добавить импульсный трансформатор с выпрямителем. Красным цветом отмечены элементы, которые можно удалить.
А это уже законченная схема импульсного блока питания, собранная на основе КЛЛ с использованием дополнительного импульсного трансформатора.
Для упрощения, удалена люминесцентная лампа и несколько деталей, которые были заменены перемычкой.
Как видите, схема КЛЛ не требует больших изменений. Красным цветом отмечены дополнительные элементы, привнесённые в схему.
Какой мощности блок питания можно изготовить из КЛЛ?
Мощность блока питания ограничивается габаритной мощностью импульсного трансформатора, максимально допустимым током ключевых транзисторов и величиной радиатора охлаждения, если он используется.
Блок питания небольшой мощности можно построить, намотав вторичную обмотку прямо на каркас уже имеющегося дросселя.
В случае если окно дросселя не позволяет намотать вторичную обмотку или если требуется построить блок питания мощностью, значительно превышающей мощность КЛЛ, то понадобится дополнительный импульсный трансформатор.
Если требуется получить блок питания мощностью свыше 100 Ватт, а используется балласт от лампы на 20-30 Ватт, то, скорее всего, придётся внести небольшие изменения и в схему электронного балласта.
В частности, может понадобиться установить более мощные диоды VD1-VD4 во входной мостовой выпрямитель и перемотать входной дроссель L0 более толстым проводом. Если коэффициент усиления транзисторов по току окажется недостаточным, то придётся увеличить базовый ток транзисторов, уменьшив номиналы резисторов R5, R6. Кроме этого придётся увеличить мощность резисторов в базовых и эмиттерных цепях.
Если частота генерации окажется не очень высокой, то возможно придётся увеличить емкость разделительных конденсаторов C4, C6.
Импульсный трансформатор для блока питания.
Особенностью полумостовых импульсных блоков питания с самовозбуждением является способность адаптироваться к параметрам используемого трансформатора. А тот факт, что цепь обратной связи не будет проходить через наш самодельный трансформатор и вовсе упрощает задачу расчёта трансформатора и наладки блока. Блоки питания, собранные по этим схемам прощают ошибки в расчётах до 150% и выше. Проверено на практике.
Ёмкость входного фильтра и пульсации напряжения.
Во входных фильтрах электронных балластов, из-за экономии места, используются конденсаторы небольшой ёмкости, от которых зависит величина пульсаций напряжения с частотой 100 Hz.
Чтобы снизить уровень пульсаций напряжения на выходе БП, нужно увеличить ёмкость конденсатора входного фильтра. Желательно, чтобы на каждый Ватт мощности БП приходилось по одной микрофараде или около того. Увеличение ёмкости С0 повлечёт за собой рост пикового тока, протекающего через диоды выпрямителя в момент включения БП. Чтобы ограничить этот ток, необходим резистор R0. Но, мощность исходного резистора КЛЛ мала для таких токов и его следует заменить на более мощный.
Если требуется построить компактный блок питания, то можно использовать электролитические конденсаторы, применяющиеся в лампах вспышках плёночных «мыльниц». Например, в одноразовых фотоаппаратах Kodak установлены миниатюрные конденсаторы без опознавательных знаков, но их ёмкость аж целых 100µF при напряжении 350 Вольт.
Блок питания мощностью 20 Ватт.
Блок питания мощностью, близкой к мощности исходной КЛЛ, можно собрать, даже не мотая отдельный трансформатор. Если у оригинального дросселя есть достаточно свободного места в окне магнитопровода, то можно намотать пару десятков витков провода и получить, например, блок питания для зарядного устройства или небольшого усилителя мощности.
На картинке видно, что поверх имеющейся обмотки был намотан один слой изолированного провода. Я использовал провод МГТФ (многожильный провод во фторопластовой изоляции). Однако таким способом можно получить мощность всего в несколько Ватт, так как большую часть окна будет занимать изоляция провода, а сечение самой меди будет невелико.
Если требуется бо’льшая мощность, то можно использовать обыкновенный медный лакированный обмоточный провод.
Внимание! Оригинальная обмотка дросселя находится под напряжением сети! При описанной выше доработке, обязательно побеспокойтесь о надёжной межобмоточной изоляции, особенно, если вторичная обмотка мотается обычным лакированным обмоточным проводом. Даже если первичная обмотка покрыта синтетической защитной плёнкой, дополнительная бумажная прокладка необходима!
Как видите, обмотка дросселя покрыта синтетической плёнкой, хотя часто обмотка этих дросселей вообще ничем не защищена.
Наматываем поверх плёнки два слоя электрокартона толщиной 0,05мм или один слой толщиной 0,1мм. Если нет электрокартона, используем любую подходящую по толщине бумагу.
Поверх изолирующей прокладки мотаем вторичную обмотку будущего трансформатора. Сечение провода следует выбирать максимально возможное. Количество витков подбирается экспериментальным путём, благо их будет немного.
Мне, таким образом, удалось получить мощность на нагрузке 20 Ватт при температуре трансформатора 60ºC, а транзисторов – 42ºC. Получить ещё большую мощность, при разумной температуре трансформатора, не позволила слишком малая площадь окна магнитопровода и обусловленное этим сечение провода.
На картинке действующая модель БП.
Мощность, подводимая к нагрузке – 20 Ватт. Частота автоколебаний без нагрузки – 26 кГц. Частота автоколебаний при максимальной нагрузке – 32 кГц Температура трансформатора – 60ºС Температура транзисторов – 42ºС
Для увеличения мощности блока питания пришлось намотать импульсный трансформатор TV2. Кроме этого, я увеличил ёмкость конденсатора фильтра сетевого напряжения C0 до 100µF.
Так как КПД блока питания вовсе не равен 100%, пришлось прикрутить к транзисторам какие-то радиаторы.
Ведь если КПД блока будет даже 90%, рассеять 10 Ватт мощности всё равно придётся.

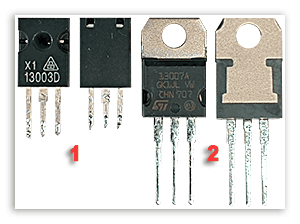

Мне не повезло, в моём электроном балласте были установлены транзисторы 13003 поз.1 такой конструкции, которая, видимо, рассчитана на крепление к радиатору при помощи фасонных пружин. Эти транзисторы не нуждаются в прокладках, так как не снабжены металлической площадкой, но и тепло отдают намного хуже. Я их заменил транзисторами 13007 поз.2 с отверстиями, чтобы их можно было прикрутить к радиаторам обычными винтами. Кроме того, 13007 имеют в несколько раз бо’льшие предельно-допустимые токи.
Если пожелаете, можете смело прикручивать оба транзистора на один радиатор. Я проверил, это работает.
Только, корпуса обоих транзисторов должны быть изолированы от корпуса радиатора, даже если радиатор находится внутри корпуса электронного устройства.
Крепление удобно осуществлять винтами М2,5, на которые нужно предварительно надеть изоляционные шайбы и отрезки изоляционной трубки (кембрика). Допускается использование теплопроводной пасты КПТ-8, так как она не проводит ток.
Внимание! Транзисторы находятся под напряжением сети, поэтому изоляционные прокладки должны обеспечивать условия электробезопасности!
На чертеже изображено соединение транзистора с радиатором охлаждения в разрезе.
- Винт М2,5.
- Шайба М2,5.
- Шайба изоляционная М2,5 – стеклотекстолит, текстолит, гетинакс.
- Корпус транзистора.
- Прокладка – отрезок трубки (кембрика).
- Прокладка – слюда, керамика, фторопласт и т.д.
- Радиатор охлаждения.
А это действующий стоваттный импульсный блок питания.
Резисторы эквивалента нагрузки помещены в воду, так как их мощность недостаточна.
Мощность, выделяемая на нагрузке – 100 Ватт.
Частота автоколебаний при максимальной нагрузке – 90 кГц.
Частота автоколебаний без нагрузки – 28,5 кГц.
Температура транзисторов – 75ºC.
Площадь радиаторов каждого транзистора – 27см².
Температура дросселя TV1 – 45ºC.
TV2 – 2000НМ (Ø28 х Ø16 х 9мм)
Иногда возникает необходимость иметь под рукой импульсный блок питания средней мощности. Сетевые блоки питания с применением железного трансформатора очень громадны. Но помимо большого веса, они имеют еще один скрытый недостаток. Если вы планируете собрать усилитель мощности с сетевым источником питания (трансформатор на 50Гц), то должны учесть, что после диодного моста напряжение нужно фильтровать.
Сгладить сетевые пульсации высокой частоты можно при помощи дросселей, да и высокие частоты не сильно влияют на звук усилителя. Другое дело НЧ помехи. В современной электронике принято использовать сглаживающие фильтры, которые состоят из конденсаторов (как постоянных, так и переменных). Именно от общей емкости этих фильтров зависит качество выходного напряжения. Основные помехи трансформируются от сети, если номинал сетевого напряжения изменяется, то соответственно изменится и номинал на выходе трансформатора. В импульсных блоках питания все иначе. Такие источники питания работают на более высоких частотах, имеют отдельный генератор, схему управления и т.п.
Это дает возможность получить на выходе напряжение, номинал которого никак не связан с сетевым, такой блок будет давать стабильное выходное напряжение, если входное напряжение колеблется от 90 до 280 Вольт.
ЭПРА (балласт от ЛДС) использован на 40 ватт от китайского производителя. Трансформатор - ферритовое кольцо, размеры в моем случае - 25,4мм (Наружный диаметр) x 15,5мм (Внутренний диаметр) x 8,5мм (Толщина). Размеры указанного трансформатора не критичны и допустимы отклонения (плюс/минус 50%).
Первичная обмотка состоит из 100 витков провода с диаметром 0,3-0,7мм (0,6мм в моем случае). Вторичная мотается исходя от нужд. Для получения 12 вольт, вторичная обмотка содержит 7-8 витков. Ток во вторичной обмотке может доходить до 4 Ампер (при напряжении в 12 Вольт).
Одна из выходных проводов балласта подключается к трансформатору напрямую, другая через конденсатор (емкость и напряжение последнего не критичны).
Напряжение конденсатора (С6) может лежать в пределах 500-5000 Вольт (в моем случае 1600 Вольт). Емкость желательно подобрать, от него зависит номинал поступающего на обмотку тока. В моем случае конденсатор использован на 6800пкФ.
Такой блок может использоваться практически в любых целях, он не боится КЗ на выходе (как это принято у других ИБП), но не стоить замыкать обмотку на долгое время. Работает очень стабильно и бесшумно, имеет малый вес и компактные размеры.
Современные электроинструменты популярны тем, что во время работы позволяют не привязываться к электросети, что расширяет возможности их эксплуатации, даже в полевых условиях. Наличие аккумуляторной батереи значительно ограничивает длительность активной работы, поэтому шуруповерты и дрели требуют постоянного доступа к источнику питания. К сожалению, у современных инструментов (чаще китайского производства) питающая батарея обладает небольшой надежностью и часто быстро выходит из строя, поэтому народным умельцам приходится обходиться подручными материалами, чтобы не только собрать импульсный блок питания, но и сэкономить на этом средства.
Примером подобного хэнд-мэйда является импульсный блок питания (ИБП) для аккумуляторного шуруповерта на 18 В, собранный из элементов неработающей энергосберегающей лампы, которая может принести пользу даже после своей «смерти».
Строение и принцип работы энергосберегающей лампы
Строение энергосберегающей лампы
Чтобы понять, чем может быть полезна энергосберегающая лампа, рассмотрим ее строение.
Конструкция лампы состоит из следующих составных частей:
К колбе лампы подсоединены две спирали (электрода), которые под действием тока раскаляются и испускают со своей поверхности электроны. В результате взаимодействия электронов с парами ртути в колбе возникает тлеющий заряд, «рождающий» УФ-излучение. Воздействуя на люминофор, ультрафиолет «заставляет» лампу светиться. Цветовая температура «экономки» определяется химическим составом люминофора.
Виды поломок энергосберегающих ламп
Энергосберегающая лампа может выйти из строя в двух случаях:
- разбилась колба лампы;
- вышел из строя электронный балласт (ЭБ) (преобразователь напряжения высокой частоты), отвечающий за преобразование переменного тока в постоянный, постепенный нагрев электродов и предотвращающий мерцание прибора во время включения.
При разрушении колбы, лампу можно просто выбросить, а при поломке электронного балласта – отремонтировать или использовать для своих целей, например, использовать для изготовления ИБП, добавив в схему разделительный трансформатор и выпрямитель.
Комплектация электронного балласта энергосберегающей лампы
Большинство ЭБ ламп являются высокочастотными преобразователями напряжения, собранными на полупроводниковых триодах (транзисторах).
Более дорогие приборы укомплектованы сложной схемой ЭБ, соответственно, более дешевые – упрощенной.
Электронный балласт «укомплектован» следующими электрическими элементами:
- биполярным транзистором, работающем на напряжениях до 700 В и токах до 4А;
- защитными диодами (в основном, это элементы типа D4126L или аналогичные им);
- импульсным трансформатором;
- дросселем;
- двунаправленным динистором, аналогичным сдвоенному КН102;
- конденсатором 10/50В
- некоторые схемы ЭБ комплектуют полевыми транзисторами.
На рисунке ниже приведен состав электронного балласта лампы с функциональным описанием каждого элемента.
Функциональное описание
Некоторые схемы ЭБ энергосберегающих ламп позволяют практически полностью заменить схему самодельного импульсного источника, дополнив ее несколькими элементами и внеся небольшие изменения.
Отдельные схемы преобразователей работают на электролитических конденсаторах или содержат специализированную микросхему. Такие схемы ЭБ лучше не использовать, ведь именно они часто являются источниками отказов многих электронных устройств.
Что общего между электрическими схемами «экономок» и ИБП?
Ниже приведена одна из распространенных электрических схем лампы, дополненная перемычкой А-А’, заменяющей отсутствующие детали и лампу, импульсным трансформатором и выпрямителем. Элементы схемы, выделенные красным, можно удалить.
Электрическая схема «экономки» на 25 Вт
В результате некоторых изменений и необходимых дополнений, как видно из схемы приведенной ниже, можно собрать импульсный блок питания, где красным цветом выделены добавленные элементы.
Каких параметров мощности БП можно добиться от энергосберегающей лампы?
«Вторую» жизнь «экономки» часто используют современные радиолюбители. Ведь для их хэнд-мэйдов часто требуется силовой трансформатор, с наличием которого возникают определенные трудности, начиная его покупкой и заканчивая расходом большого количества провода для обмотки и габаритными размерами конечного изделия. Поэтому народные умельцы приловчились заменять трансформатор на импульсный блок питания. Тем более, если для этих целей использовать электронный балласт неисправного осветительного прибора, это существенно сэкономит средства, особенно для трансформатора мощностью более 100 Вт.
Маломощный импульсный блок питания можно соорудить путем вторичной обмотки каркаса уже имеющейся катушки индуктивности. Чтобы получить блок питания более высокой мощности, потребуется дополнительный трансформатор. Импульсный блок питания на 100 Вт м более можно изготовить на базе ЭБ ламп мощностью 20-30 Вт, схему которых придется немного изменить, дополнив ее выпрямляющим диодным мостом VD1-VD4 и изменив в сторону увеличения сечение обмотки дросселя L0.
Самодельный трансформаторный БП
Если не удастся повысить коэффициент усиления транзисторов, придется увеличить ток их базы, изменив номиналы резисторов R5-R6 на меньшие. Кроме этого, придется увеличить параметры мощности резисторов базовой и эмиттерной цепи.
При малой частоте генерации, придется заменить конденсаторы C4, C6 на элементы с большей емкостью.
Самодельный блок питания
Блок питания
Маломощный импульсный блок питания с параметрами мощности 3,7-20 Вт не требует использования импульсного трансформатора. Для этого будет достаточно увеличить количество витков магнитопровода на уже имеющемся дросселе. Новую обмотку можно намотать поверх старой. Для этого рекомендуют использовать провод МГТФ с фторопластовой изоляцией, которая заполнит просвет магнитопровода, что не потребует большого количества материала и обеспечит необходимую мощность устройства.
Чтобы повысить мощность ИБП, придется использовать трансформатор, который также можно соорудить на основе уже имеющегося дросселя ЭБ. Только для этого рекомендуют использовать лакированный обмоточный медный провод, предварительно намотав на родную дроссельную обмотку защитную пленку во избежание пробоя. Оптимальное количество витков вторичной обмотки обычно подбирают опытным путем.
Как подключить новый ИБП к шуруповерту?
Чтобы подключить импульсный блок питания, собранный на основе электронного балласта, необходимо разобрать шуруповерт, сняв все крепежные элементы. Используя пайку или термоусадочные трубки, провода двигателя устройства соединяем с выходом ИБП. Соединение проводов, путем скручивания – не желательный контакт, поэтому забываем о нем, как о ненадежном. Предварительно в корпусе инструмента просверливаем отверстие, через которое пустим провода. Для предотвращения случайного вырывания, провод необходимо обжать алюминиевой клипсой у самого отверстия внутренней поверхности корпуса электроинструмента. Размеры клипсы, превосходящие диаметр отверстия, не дадут проводу механически повредиться и выпасть из корпуса.
Шуруповерт
Как видно, даже после отработки энергосберегающая лампа может прослужить длительное время, принеся пользу. На ее базе можно собрать маломощный питающий импульсный блок до 20 Вт, который прекрасно заменит аккумуляторную батарею электроинструмента на 18 В или любое другое зарядное устройство . Для этого можно использовать элементы электронного балласта энергосберегающей лампы и технологию, описанную выше, чем и пользуются народные умельцы, чаще всего, чтобы отремонтировать вышедшую строя батарею или сэкономить на покупке нового питающего источника.
Как переделать преобразователь экономки в импульсный БП?
Если у вас завалялась лампа экономка с неисправной колбой, не торопитесь ее выбрасывать. Внутри цоколя у нее находится схема высокочастотного преобразователя, которая заменяет габаритный и тяжелый балластный дроссель, как в схемах подключения обычных ЛДС. На основе этого преобразователя можно изготовить импульсный блок питания ватт на 20, а при более тщательном подходе и более сотни выжать можно.
Ниже представлен один из самых распространенных вариантов схем преобразователя экономок:
Это схема энергосберегающей лампы Vitoone мощностью 25 ватт. Красным цветом на ней обозначены те элементы, которые нам не потребуются, поэтому их из схемы исключаем, а между точками А и А’ ставим перемычку. Осталось дело за малым, прикрутить на выход импульсный трансформатор и выпрямитель.
Вариант уже переделанной схемы "энергосберегайки" в импульсный блок питания приведен на рисунке ниже:
Как видно из схемы, R0 поставили в 2 раза меньшего номинала, но мощность его увеличили, С0 заменили на 100,0 mF, а на выходе добавили TV2 с выпрямителем на VD14, VD15, С9 и с10. Резистор R0 служит в качестве предохранителя и ограничителя тока зарядки при включении. Номинал емкости С0 выберите таким, чтобы он (примерно) численно был равен мощности БП, который вы делаете.
По поводу конденсатора С0: его можно "выдрать" из старого пленочного фотоаппарата типа Кодак, или любой другой пленочной мыльницы, там в схеме лампы вспышки как раз стоит такой, какой нам нужен, 100mF на 350V.
TV2 - импульсный трансформатор, от его габаритной мощности, а также от максимального допустимого тока ключевых транзисторов, зависит мощность самого блока питания. Для изготовления маломощного импульсного БП достаточно намотать на имеющийся дроссель вторичную обмотку, как показано на следующей схеме:
Чтобы запитать какое-либо низковольтное зарядное устройство или не очень мощный усилитель , намотайте витков 20 поверх имеющейся обмотки L5, этого будет достаточно.
На снимке выше представлен рабочий вариант блока питания без выпрямителя на 20 ватт. На холостом ходу частота автоколебаний 26 кГц, под нагрузкой 20W 32 кГц, трансформатор нагревается до 60 ºС, транзисторы до 42ºС.
Важно!!! На первичной обмотке при работе преобразователя присутствует сетевое напряжение, поэтому обязательно проложите слой бумажной изоляции, которая будет разделять первичную и вторичную обмотки, даже если на первичке уже имеется синтетическая защитная пленка.
Но бывает и так, что в окне имеющегося дросселя нет достаточного пространства для намотки вторичной обмотки, или в том случае, когда нам предстоит сотворить БП гораздо большей мощности, чем мощность переделываемой "энергосберегайки" - тут без применения дополнительного импульсного транса не обойтись (смотри вторую схему статьи).
Например, мы делаем импульсный БП более 100W мощности, а используем балласт от 20 ваттной лампочки. В этом случае потребуется замена VD1 - VD4 на более "токистые" диоды, а дроссель L0 мотнуть проводом потолще. При недостаточности коэффициента усиления VT1 и VT2 по току, увеличьте ток базы транзисторов путем уменьшения номиналов R5 и R6, а также увеличив мощность сопротивлений в цепях баз и эмиттеров.
При недостаточной частоте генерации увеличьте номиналы емкостей С4 и С6.
Практические испытания показали, что полумостовые импульсные БП не критичны к параметрам выходного трансформатора, потому как цепь ОС не проходит через него, поэтому допускаются погрешности расчета до 150 процентов.
Импульсный БП 100 Ватт.
Как уже писалось выше, для того чтобы получился мощный БП, наматывается дополнительный импульсный трансформатор TV2, заменяется R0, заменяется С0 на 100 mF, транзисторы 13003 желательно заменить на 13007, они рассчитаны на больший ток, и лучше поставить их на небольшие радиаторы через изолирующие прокладки (слюду например).
Разрез соединения транзисторов с радиаторами изображен на рисунке ниже:
Действующая модель импульсного БП, работающего на нагрузку 100 Вт изображена на снимке ниже:
Трансформатор намотан на кольце 2000HM, внешний диаметр 28мм, внутренний диаметр 16мм, высота кольца 9мм.
Из за недостаточности мощности нагрузочных резисторов, они помещены в блюдце с водой.
Генерация без нагрузки 29 кГц, под нагрузкой 100 Вт - 90 кГц.
По поводу выпрямителя.
Чтобы магнитопровод трансформатора TV2 не вошел в насыщение, выпрямители в полумостовых импульсных БП делайте двухполупериодными, т.е они должны быть мостовыми (1), или с нулевой точкой (2). Смотри рисунок ниже.
При мостовой схеме требуется немного меньше провода на обмотку, но при этом на VD1-VD4 рассеивается в 2 раза больше энергии. На втором фрагменте рисунка изображен вариант схемы выпрямителя с нулевой точкой, он более экономичен, но обмотки в этом случае должны быть абсолютно симметричные, иначе магнитопровод войдет в насыщение. Второй вариант используют, когда при небольшом напряжении на выходе нужно иметь значительный ток. Чтобы минимизировать потери, кремниевые диоды заменяют диодами Шоттки, на них напряжение падает меньше раза в 2 - 3.
Рассмотрим на примере:
При Р=100Вт, U=5В, TV1 со средней точкой,
100 / 5 * 0,4 = 8
, т.е. на диодах Шоттки рассеивается мощность 8 Вт.
При Р=100Вт, U=5В, TV1 с мостовым выпрямителем и обычными диодами,
100 / 5 * 0,8 * 2 = 32
, т.е. на VD1-VD4 будет рассеиваться мощность порядка 32 Вт.
Имейте это в виду, и не ищите потом половину исчезнувшей мощности.
Наладка импульсного БП.
Подключите ИБП к сети по ниже приведенной схеме (фрагмент 1). Тут HL1 будет выполнять роль балласта, имеющего нелинейную характеристику и будет защищать ваше устройство, если возникнет внештатная ситуация. Мощность HL1 должна быть примерно равна мощности того блока питания, которое вы испытываете.
Когда блок питания включен без нагрузки, или работает на малую нагрузку, нить накала HL1 имеет небольшое сопротивление, поэтому никакого влияния на работу БП не оказывает. Когда возникают какие то неполадки, токи VT1 и VT2 возрастают, лампа начинает светиться, сопротивление нити накала возрастает, тем самым уменьшая ток в цепи.
Если вы постоянно занимаетесь ремонтом и наладкой импульсных блоков питания, не лишним будет собрать специальный стенд (рисунок выше, фрагмент 2). Как видите, здесь присутствует разделительный трансформатор (гальваническая развязка между БП и бытовой сетью), а также имеется тумблер, позволяющий подавать напряжение на БП в обход лампы. Это нужно для того, чтобы испытывать преобразователь при работе на мощную нагрузку.
В качестве нагрузки можно использовать мощные стекло-керамические резисторы, обычно они зеленого цвета (смотри рисунок ниже). Красными цифрами на рисунке обозначена их мощность.
При длительных испытаниях, когда нужно проверить тепловой режим элементов схемы БП, и не достаточной мощности нагрузочных резисторов, последние можно опустить в блюдце с водой. Во время работы эквивалент нагрузки очень сильно греется, поэтому не хватайтесь за резисторы руками во избежание ожога.
Если вы все сделали аккуратно и правильно, и при этом использовали заведомо исправный балласт от энергосберегающей лампы, то и налаживать то особо нечего. Схема должна заработать сразу. Подключайте нагрузку, подавайте питание, и прикидывайте, способен ли ваш БП отдавать требуемую мощность. Следите за температурами VT1, VT2 (должна быть не выше 80-85 ºС) и выходного трансформатора (должна быть не больше 60-65 ºС).
При высоком нагреве трансформатора, увеличьте сечение провода, или намотайте трансформатор на магнитопроводе с большей габаритной мощностью, а может быть придется сделать и первое и второе.
При нагреве транзисторов - ставьте их на радиатор (через изолирующие прокладки).
Если вы изобретали маломощный ИБП, и при этом доматывали имеющийся дроссель, а он при работе греется выше допустимой нормы, попробуйте как он работает на нагрузку меньшей мощности.
Скачать программы расчета импульсных трансформаторов вы можете в статье:
Удачных переделок.
