Чем отличается диф реле от узо. Пять главных отличий между узо и дифавтоматом. Отличие между УЗО типа A и AC

На сегодня, дифференциальные автоматы широко применяются для защиты однофазных и трехфазных электрических сетей, обеспечения, в процессе эксплуатации электрооборудования, безопасности жизни и здоровью человека. Кроме того, дифавтоматы используются в качестве устройств, препятствующих возгоранию электрооборудования при неисправностях изоляции. Что же представляет собой дифференциальный автомат и чем он отличается от УЗО?

Автомат дифференциальный: что это такое, принцип работы

Что такое дифференциальный автомат в электрике? Это автоматизированный выключатель дифференциальных токов разного типы (расшифровка АВДТ), предназначенный для защиты человека от поражений во время утечки электрического тока при прикосновениях к токопроводящим частям электрооборудования. Вместе с тем, дифавтомат нужен для защиты электросетей от токовых сверхнагрузок и соединений двух точек электроцепи с различными потенциалами.

Конструктивно д ифференциальный автомат состоит из:

Рабочей части с автоматическим выключателем;
Защитной частью, представленной в виде модуля дифференциальной защиты.

В рабочей части устройства располагается независимый расцепитель для защиты цепи и рейка, включающая устройство. При этом, дифавтомат снабжается двумя типами расцепителей – тепловым и электромагнитным. Модуль дифференциальной защиты отвечает за оперативное выявление токов утечки в электросети, преобразование электроэнергии в механическую, и воздействие на рейку сброса выключателя. Выключатель на автомате может быть как двух- так и четырехполюсным.

Принцип действия дифференциального автомата основан на преобразовании дифференциального тока в проводниках, подающих нагрузку на подзащитную электроустановку.

Сравнивает проходящий через устройство ток на входе и выходе специальный датчик, расположенный в защитном модуле – дифференциальный трансформатор. Если между значениями есть разница, то трансформатор преобразовывает дифференцированный ток в механическую энергию, которая приводит в действие рейку сброса, и устройство отключается.

Чем отличается УЗО от дифференциального автомата

Чем же тогда выключатель дифференциального тока отличается от устройства защитного отключения (не путать УЗО с ОЗУ)? Так, второе устройство – это коммутационный аппарат, главное назначение которого – защита электропроводки исключительно от утечек токов. Кроме того, устройство отключения служит механизмом, предотвращающим поражения электротоком.

Дифференциальный автомат объединяет в себе функции и защитного отключателя, и автоматического выключателя.

В этом и кроется основное различие между устройствами. Дифавтомат, в отличие от УЗО, защищает сеть не только от токовых утечек, но и от сверхнагрузок, и замыканий двух точек сети с различными потенциалами.

Что касается УЗО, то при одновременном включении в сеть мощных потребителей и создании перегрузки оно не сработает. Это, в свою очередь, может привести к возгоранию электропроводки. Не сработает УЗО и при замыкании фазы на ноль. Поэтому его всегда подключают через одномодульный вводный автоматический выключатель. Эти устройства работают в тандеме: УЗО идентифицирует утечку и защищает человека от поражения током, а автомат защищает линию и электрооборудование от чрезмерной нагрузки и замыканий.

ВД1 63 ДИФ или УЗО: как отличить

Чтобы добиться наиболее эффективной защиты электролинии, необходимо уметь различать устройства автоматического отключения, ведь визуально дифавтомат выглядит они схоже с защитным выключателем. Так, определив, что у вас стоит УЗО, вы сможете принять меры по защите линии от перегрузок и замыканий, добавив в схему подключения автомат. Идентификация будет необходима и, если понадобиться замена того или иного аппарата. Как же узнать какой тип устройства перед нами?

Идентифицировать защитное устройство помогут:

Надпись на корпусе. Все отечественные устройства защиты имеют полные названия на русском языке. Для идентификации импортных устройств придется делать перевод названий.
Маркировка. На дифавтмоате буквенное обозначение идет перед цифровым (например, С16), на УЗО – наоборот.
Аббревиатура. Чтобы понять какое перед вами устройство нужно расшифровать аббревиатуру. Так, на отечественных УЗО пишется ВД – выключатель дифференциальный (например, ВД1 63), а на дифавтоматах – АВДТ, что расшифровывается как автоматизированный выключатель дифференциального тока (например, АВДТ32).
Схема подключения. Практически все устройства имеют на корпусе картинки со схемами подключения. Так, если на схеме мы видим только трансформатор дифференциального тока, то перед нами УЗО, если там есть еще и изображения обмоток теплового и электромагнитного расцепителей, то это дифф.

Подсказать какой перед нами аппарат помогут и его размеры. Так, дифавтомат будет несколько шире УЗО. Но этот критерий идентификации может не оправдать себя на современных устройствах.

Дифавтомат: виды

Как и УЗО, дифф может быть электронного и электромеханического типа. Первый тип отличается от обычного более компактными размерами. Кроме того, дифавтоматы отличаются по чувствительности и времени срабатывания.

Согласно ГОСТу время срабатывания дифференциального автомата не должно превышать 0,3 секунд.

По чувствительности дифавтоматы могут быть низкочувствительные (более 30 мА) и высокочувствительные (от 10 до 30 мА). Первые будут обеспечивать защиту от поражений током при непрямом контакте с участками токопровода без изоляции. Вторые – при прямом контакте. Кроме того, высокочувствительные дифавтоматы рекомендуют использовать для электроснабжения помещений с высокой влажностью. Отдельно выделяют противопожарные диффы с чувствительностью до 500 мА. Кроме того, дифавтоматы делят на виды по форме утечки тока.

Так, по типу тока выделяют:

Устройства для защиты установок от утечек переменного тока синусоидальной формы (АС тип);
Автоматы для защиты от утечки переменного синусоидального и пульсирующего токов утечки (А тип);
Автоматические выключатели для защиты оборудования от утечки токов всех видов (В тип).

Отдельно выделяют устройства без защиты от сверхтоков (ВДТ). К току утечки такие автоматы чувствительны, а вот защитить электрооборудование от перегрузок они вряд ли смогут. Для этого их следует подключать к электропроводке в комплексе с предохранителем.

Выбираем дифференциальный выключатель

Для того, чтобы выбрать дифференциальный выключатель для квартиры или частного дома, необходимо знать тип электросети на объекте и технические характеристики устройств защиты. Так, в зависимости от типа сети можно выбрать однофазный или трехфазный дифавтомат. Номинальное напряжение первого типа автомата составит 220В, второго – 380В.

Кроме того, при выборе дифференциального выключателя необходимо учитывать:

Ток, на который рассчитано устройство. Это значение берется, исходя из потребляемой бытовой техникой мощности с запасом в 1,5-2 раза.
Номинал устройства по типу тока утечки. Так, для одиночных розеток используют автоматы номиналом на 10 мА, для групповых сетей – на 30. На входе в жилое помещение, обычно, устанавливают автоматы на 100-300 мА.
Характеристики расцепителя. Автомат для домашних электросетей со смешанной нагрузкой и умеренными пусковыми токами обозначается буквой “С”.
Вид встроенного в автомат УЗО. Так, для линий, питающих мощные бытовые приборы лучше использовать автоматы с УЗО А типа.
Наличие в устройстве блока защиты от обрыва нулевого рабочего проводника. Такой блок по своей сути является устройством с размыкающими контактами, и служит для предотвращения утечки токов через фазу после обрыва нуля.

Немаловажным при выборе дифавтомата является и производитель. Так, одним из лидеров в производстве электрооборудования и средств автоматизации является шведско-швейцарская компания АВВ. Хорошие устройства в соотношении цена и качество делает французская фирма Легранд.

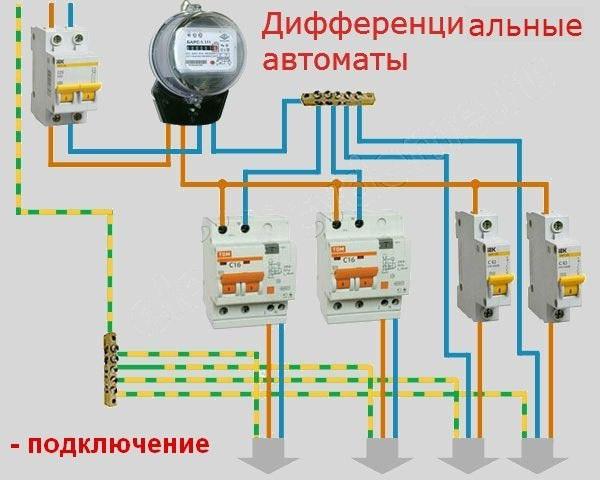

Как подключить диффавтомат

Существует два способа установки и подключения дифавтомата к бытовой электросети. Так, аппарат можно установить на входе электроцепи, и на входе определенной электрогруппы.

При этом, дифавтомат подключают соблюдая полярность к той линии, которую он должен будет защищать.

В первом случае группы разделяются электровыключателями , питающие провода подводятся к верхним клеммам автомата, а нагрузка на каждую отдельную группу выводится с нижних клемм. Главный недостаток такого подключения состоит в том, что при отключении автомата, отключаться и все электроприборы в помещении. Поэтому, чаще выбирают второй, наиболее надежный и удобный вариант. При этом, заземляющий контакт при любом типе подключения идет от распределительного щитка непосредственно к потребителям.

Большинство людей не очень хорошо разбирается в разновидностях защитных устройств для электрической сети, поэтому зачастую не понимает, в чем разница между ними. На самом деле эти приборы предназначены для решения разных задач, и поэтому знать, чем они отличаются и какую функцию выполняют, нужно знать даже обычному жильцу – хотя бы в общих чертах. Часто путают УЗО с дифференциальным автоматическим выключателем. Прочитав статью, представленную вашему вниманию, вы узнаете, каково отличие УЗО от дифавтомата, а также сможете понять, когда и какой из этих приборов лучше устанавливать.

УЗО и дифференциальный автомат: выполняемые задачи

Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.

Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.

Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.

Наглядно разница между устройствами показана на видео:

Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.

Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.

Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.

Отличие по внешнему виду УЗО от дифференциального автомата

Определить, какое устройство перед вами – УЗО или же диф. автомат – довольно легко даже визуально. Несмотря на внешнее сходство (рычажок переключателя, наличие кнопки «Тест», одинаковая корпусная часть с нанесенной на ней схемой, а также цифрами и буквами), достаточно внимательно приглядеться, чтобы увидеть, что обозначения на этих приборах разные. Об этом мы поговорим чуть ниже. А еще проще определить, УЗО или дифавтомат перед вами, по расположению кнопки «Тест» и переключателя. У АВДТ рычажок расположен слева, кнопка – справа, а вот у УЗО – наоборот. Это хорошо видно на приведенной фотографии.

УЗО и автомат дифференциальный: различие по маркировке

Следующий вопрос: как отличить УЗО от дифавтомата по одному из признаков – маркировке, нанесенной на его корпусную часть.

На поверхности УЗО номинальный ток обозначается исключительно цифрами. Латинский литер (B, C, D) перед ними – это неотъемлемый признак АВДТ.

Еще раз посмотрим на вышеприведенное фото. На корпусной части УЗО стоит маркировка «16А». Она означает, что номинальный ток в цепи, в которую включен этот аппарат, не должен превышать 16А. На АВДТ, рассчитанном на аналогичную величину номинального тока, проставлена маркировка «С16». Буквой обозначается характеристика встроенных расцепителей.

Несколько способов отличить УЗО от дифавтомата на видео:

Различие приборов по электросхеме

Схема наносится на многие устройства. При взгляде на УЗО или на диф. автомат можно заметить, что нанесенные на них схемы похожи, но не идентичны. На схеме ВД имеется овал – этим символом обозначен дифференциальный трансформатор, являющийся основной частью прибора. Он отвечает за обнаружение тока утечки. К отличительным символам на схеме АВДТ относятся обозначения расцепителей – электромагнитного соленоида и биметаллической пластины, которые обеспечивают срабатывание автомата при появлении в цепи токов КЗ или перегрузок.

На устройстве защитного отключения значки расцепителей отсутствуют.

Аббревиатура на корпусе

Поскольку производителям известно, что обычные люди нередко путаются в этих устройствах, то многие из них наносят на боковую сторону корпуса соответствующие аббревиатуры. Устройству защитного отключения соответствуют буквы ВД (выключатель дифференциальный), техническая аббревиатура дифавтомата – АВДТ (что означает – автоматический выключатель дифференциального тока).

Этот признак позволяет безошибочно понять, что представляет собой конкретный прибор – УЗО или дифференциальный автомат. К сожалению, такие обозначения встречаются лишь на аппаратах российских производителей, импортные приборы этой маркировки не имеют.

УЗО и дифференциальный АВ: какой из этих приборов выбрать?

Итак, чем отличается УЗО от дифавтомата, мы разобрались. Теперь перейдем к вопросу, который часто задают на форумах: «А что лучше – УЗО или же диф?» Действительно, учитывая то, что АВДТ представляет собой два устройства в комплексе, обеспечивает надежную защиту сети от утечек, перегрузок и сверхтоков КЗ, при этом не нуждаясь в дополнительных устройствах, можно прийти к выводу, что в любом случае нужно ставить дифавтомат.

Но это не совсем так. Разберемся с этим подробнее.

Что касается цены, то АВДТ стоит дороже, чем устройство защитного отключения. Однако суммарная стоимость УЗО и АВ выше, чем у дифференциального автоматического выключателя. В этом плане покупка последнего выгоднее.

По надежности срабатывания эти приборы одинаковы. Отличаться могут лишь устройства разных производителей. Аппараты российского производства нельзя назвать плохими, но все же они уступают большинству зарубежных аналогов по времени срабатывания, да и качество материала, из которого изготовлена корпусная часть отечественных изделий, похуже. Естественно, что цена импортных приборов выше, чем у тех, которые произведены в России.

Теперь поговорим о недостатках, свойственных АВДТ как комбинированному прибору. Если УЗО и защитный автомат установлены по отдельности, то в случае неполадок в цепи срабатывает одно из них: при утечке – ВД, а при перегрузке или же возникновении короткого замыкания – АВ. Это значительно облегчает поиск и устранение неисправности. Если же сработал дифавтомат, то придется потратить немало времени, чтобы выяснить причину его отключения. Правда, с учетом этой особенности некоторые современные модели АВДТ комплектуются индикаторами срабатывания, позволяющими установить, из-за чего произошло отключение устройства.

Еще одна возможная неприятность – поломка. Ломаться может любая техника, защитные аппараты – не исключение. Если выйдет из строя одно из устройств в цепочке УЗО-АВ, его замена обойдется дешевле, чем установка нового дифавтомата. При этом прийти в негодность может одна из частей АВДТ, а менять придется весь прибор. Поэтому, выбирая между этими устройствами, нужно учитывать стабильность сети и риск возможных неполадок.

Что касается удобства монтажа, то АВДТ в этом плане предпочтительнее – установить его в распределительном щите проще и быстрее, чем два аппарата.

Возможные ошибки при подключении УЗО и дифавтоматов на видео:

Заключение

В этом материале мы разобрались с тем, что представляют собой УЗО и дифференциальный АВ, каковы особенности их функционирования, а также – чем ВД отличается от автомата (дифференциального). Помните, что выбирая УЗО или дифавтомат с целью защиты сети, нужно обращать внимание на параметры защищаемой линии. Например, в квартире или небольшом частном доме можно устанавливать как устройство защитного отключения по отдельности с АВ, так и АВДТ – принципиальной разницы в этом нет.

Что касается крупных построек с большим количеством нагрузок (например, коттеджи с котельными и хозблоками), лучше отдать предпочтение дифференциальному автомату.

Большинству людей, обычным потребителям, разбираться в вопросе, как отличить узо от дифавтомата нет необходимости. Наша статья ориентирована на начинающих электриков, которым эти знания просто необходимы, чтобы правильно выбрать и установить нужное устройство. Материал также будет полезен домашним мастерам умельцам, которым интересно во всем разобраться и сделать своими руками.

Но, прежде чем разбирать, чем отличается защитное устройство от дифференциального аппарата, нужно вспомнить их основные функции и принцип работы. Так сказать, сравнить их между собой.

УЗО и дифференциальный автомат производства EKF

Функциональность устройств

Сразу отметим, что внешний вид и устройство этих приборов между собой довольно схожи. В электрической сети они имеют одинаковую функцию: защитную. Однако делают это немного по-разному.

УЗО

Этот аппарат автоматического отключения реагирует на изменение разницы токов. Как известно, ток циркулирует по электропроводке: по фазному проводу поступает к потребителю, по нулевой жиле – возвращается. При этом разница должна быть равным нулю. Если же появляется разница по проходящему току, УЗО среагирует на этот показатель и автоматически отключится.

Появление тока утечки обуславливается повреждением в изоляции электропроводки. Это может вызвать КЗ или возгорание, а пробой фазы на корпус электроприбора – поражение человека электротоком. Именно для исключения этих факторов и ставится УЗО.

Установка УЗО предписывается на розеточную группу, электрические плиты, стиральные машины и водонагревательные бойлеры. Именно эти потребители являются наиболее опасными в плане поражения человека током.

Отдельно стоит заметить, что УЗО не защищает проводку от перегрузки и короткого замыкания. Для этих целей перед ним необходимо ставить . При этом важно выбрать, чтобы по допустимой нагрузке УЗО было мощнее автомата. Для чего это нужно? В случае нагрузки выше допустимых пределов или короткого замыкания, автомат сработает раньше, чем УЗО выйдет из строя.

Дифференциальный автомат

Этот прибор является универсальным и фактически состоит из двух устройств. В одном корпусе производители совместили УЗО и автоматический размыкатель, что очень удобно и практично. При этом дифференциальный аппарат отличается высокой надежностью и защищает электрическую цепь от короткого замыкания, недопустимых нагрузок, а человека – от удара электротоком.

Дифференциальный автомат обладает высокой скоростью срабатывания, долговечностью. К основным функциям этого аппарата добавлена защита цепи от скачков напряжения: при повышении значения до 250В, сработает автоматическая защита.

Подводя черту, отметим, что возможна установка любого варианта: дифференциального автомата или УЗО плюс автоматический выключатель. Оба варианта считаются правильными. Решение, какой вариант выбрать для подключения, принимается на месте монтажа исходя из конкретных условий, характеристик сети и электрических приборов.

Отличия УЗО от дифференциального автомата

После того как мы выяснили, в чем разница между двумя приборами защиты, давайте разберемся, как различить УЗО от дифаппарата, чтобы выбрать нужное устройство. Отметим, что все отличия носят визуальный характер, поэтому перед приобретением стоит рассмотреть прибор очень внимательно.

Надпись на корпусе

Многие производители, чтобы не получалось путаницы, специально для потребителей пишут название на боковой стороне прибора. Здесь стоит отметить, что общие стандарты такой маркировки отсутствуют, поэтому каждый производитель наносит ее на свое усмотрение.

Такая маркировка (если она есть) используется только отечественными производителями, импортные аналоги такой отметки не имеют. Поэтому выбрать дифференциальный аппарат по такому отличию не всегда возможно.

Кроме этого, некоторые отечественные производители наносят аббревиатуру прибора на лицевую часть корпуса. В таком случае УЗО маркируется как ВД. Профессионалы понимают, что это означает выключатель дифференциальный. На дифаппарат наносится аббревиатура АВДТ.

Номинальный ток

Также ВД отличается от дифавтомата обозначением номинального тока. Для УЗО максимально допустимая нагрузка отображается только в цифровом обозначении (например, 16A).

Для дифавтомата более важной характеристикой является время срабатывания. Поэтому на корпусе указывается номинальный ток с буквенным обозначением (например, C16).

Важно! Буквенная маркировка для УЗО обозначает «ампер». На дифаппарате она характеризует свойства теплового расцепителя (время срабатывания при перегрузке).

Электрическая схема

На рассматриваемые устройства защиты наносится их принципиальная схема. На лицевой части УЗО нарисован только дифференциальный трансформатор, а на дифавтомате добавляется схематическое обозначение обоих расцепителей.

Такой способ выбрать защитное устройство более сложен, чем рассмотренные выше, но также имеет право на использование. Для чего-то же производитель наносит схему на прибор?

Занимаемое место

По способу монтажа оба аппарата схожи между собой: они устанавливаются на металлическую DIN рейку, предварительно закрепленную в электрощите. При этом оба устройства являются двухполюсными, следовательно, занимают два места на рейке.

Отличием УЗО является необходимость дополнительной установки однополюсного автоматического выключателя. Таким образом получается, что такая комбинация занимает три места в электрощитке, а дифференциальный автомат – два. Этот фактор бывает решающим в вопросе, какое устройство выбрать при монтаже электрической разводки в маленькой щитовой.

Сегодня предлагаются одномодульные УЗО, преимущество которых в экономии места в щитке. Но такая компактность прибора отображается на его внутренней начинке. Вместо надежной электромеханической, в таких устройствах используется электронная схема расцепления. Поэтому опытные электрики не рекомендуют использовать такие защитные аппараты.

Особенности монтажа и эксплуатации

В заключение кратко рассмотрим технологию установки аппаратов защиты и некоторые нюансы, возникающие при их эксплуатации.

Монтаж системы

Как правило, установка защитных устройств не вызывает сложностей. Они обладают простым и понятным способом крепежа: на вмонтированную или устанавливаемую DIN рейку. На корпусе приборов обозначено, к какому контакту подключается фазный провод, а к которому – нулевой. Остается лишь определить полярность проводки при помощи пробника.

Концы проводки должны быть аккуратно зачищены, без повреждения жилы. При этом оголенные концы не должны выступать из корпуса прибора. Чтобы обеспечить надежность контакта, зажимные винты затягиваются с достаточным усилием.

При монтаже связки УЗО плюс автоматический выключатель, через клеммы выключателя дополнительно пропускается фазный провод.

Совет! При выборе устройств, следует обращать внимание на ток утечки. Оптимальным параметром считается значение 30 мА. При таких настройках аппарат надежно справляется со своими защитными функциями, при этом ложные срабатывания практически исключены.

Определение причин срабатывания

Причин срабатывания подобных защитных систем три:

Короткое замыкание;
Возникновение тока утечки.

Если у вас установлен дифференциальный автомат, точно выявить причину срабатывания не всегда возможно: это может быть любой из факторов, плюс повреждение в одном из электроприборов. Установка причин срабатывания защиты может занять некоторое время.

Связка УЗО и автоматического размыкателя в этом плане более удобна. Если сработало защитное устройство, значит, в цепи присутствует ток утечки. Нужно произвести диагностику для обнаружения участка с пробоем изоляции. В случае срабатывания автоматического выключателя, проблема в перегрузке на линии или возникло КЗ.

Дополнительно нужно отметить, что по надежности и времени срабатывания большой разницы между системами нет. Обе защитные схемы отлично справляются со своими функциями, надежны и рассчитаны на эксплуатацию в различных условиях (кроме повышенной влажности). При установке УЗО или дифавтомата в ванной, необходимо использовать специальный влагозащищенный короб.

Для исключения нештатных ситуаций, следует раз в 2–3 месяца проверять работоспособность приборов. Для этого на корпусе защитного устройства (УЗО и дифференциального автомата) есть кнопка «тест», при нажатии на которую должна сработать защита. При выходе аппарата из строя, защита не сработает, такое устройство подлежит замене.

ВД 63 1диф или УЗО как отличить по внешним признакам и с помощью проверки. Выбрать надежное устройство для защиты от токов утечки в доме и квартире. Чем отличается УЗО от дифавтомата, что из них выбрать, для чего нужно УЗО или дифференциальный автомат и многое другое читайте в статье.

Главное отличие двух устройств – это их функциональность. Устройство защитного отключения – электроаппарат, предназначенный для защиты человека от поражения электротоком, вызванным утечками в сети. Кроме этого осуществляет мониторинг параметров бытовых электросетей. УЗО не размыкает электрическую цепь при возникновении перегрузок и коротких замыканий.

Дифференциальный автомат – коммутационное устройство, которое совмещает функции УЗО и автоматического выключателя, т.е. дополненное функцией защиты от коротких замыканий.

Рис. 1. Основное визуальное отличие между автоматическими защитными выключателями

Отличия автоматического выключателя от диф. автомата

Внешне устройства практически идентичны. Различить их может быть затруднительно даже начинающим электрикам. Неправильный выбор устройства может привести не только к некорректной работе электроприборов, но и возникновению аварийных ситуаций. Есть несколько пунктов, по которым следует найти отличие УЗО от АВДТ.

Функциональность. УЗО срабатывает, если в цепи появляется ток утечки, т.е. отключение происходит только после прикосновения человека к поврежденному оборудованию. Уставка отключает распределительную сеть с неисправностями раньше, чем электроток поразит организм.
Дифференциальный выключатель – кроме всех перечисленных функций, отключает линии при перегрузках и коротких замыканиях.
Устройство защитного отключения – индикатор неисправности сети, который фиксирует утечку.
Визуальные отличия. На боковой или лицевой стороне изделия ведущие производители электротехники, как правило, указывают тип электроприбора (ВД или УЗО).
Маркировка. Если в обозначении устройства перед значением номинального тока стоит латинская буква B, C, D (тип характеристики расцепителя), — это значит, что перед вами дифавтомат. В УЗО указывают только номинальный ток.

Важно: технически не предусмотрено изготовление дифавтоматов, номиналом, выше 63 А. Если на устройстве написан ток 80 А или 100 А, то это, однозначно, УЗО.
Электрические схемы, изображенные на корпусе и паспорте, указывают на принцип действия защиты. Начертания дифференциального трансформатора (овального прямоугольника), теплового и электромагнитного расцепителя говорят о том, что перед покупателем дифавтомат.
Геометрические размеры. Оба типа электроаппаратов – модульные, т.е. размеры унифицированы. Не следует доверять мнению, что дифавтомат имеет большую ширину. Современные расцепители имеют минимальные размеры, за счет чего в без проблем умещаются в стандартные боксы (2 модуля – для сетей 220В, 4 модуля для сети 380 В).

В ролике подробно описано, какой электроаппарат выбрать для защиты дома от токов утечки, подробно описаны схемы подключения и этапы монтажа на электрический щит.

УЗО или дифавтомат? Что лучше выбрать?

Нюансы эксплуатации

Ценовая политика обоих типов устройств неоднозначна. Стоимость УЗО выше, чем аналогичного дифференциального автомата одного производителя. Это связано с обеспечением надежности и ремонтопригодности аппаратов. При выходе из строя связки автоматического выключателя и УЗО, замене подлежит, как правило, одно изделие. В случае с дифвыключателем, иначе: вышедшая из строя электрозащита не подлежит ремонту – требуется полная замена узла. Практика электриков показывает, что ломаются чаще дифавтоматы в виду некачественной электрической энергии, отсутствия реконструкции распределительных электрических сетей и электрооборудования на подстанциях.

При выходе из строя устройства защитного отключения возможно временное восстановление электроснабжения объекта (квартиры, при обеспечении обесточивания поврежденного участка линии) путем включения автоматического выключателя, который находится в электрической схеме перед ним. В случае установки дифавтомата, потребуется установка исправного электрического изделия.

Дифвыключатели предпочтительно устанавливать в домах и квартирах, где редко происходят перебои с электроснабжением. Устройство защитного отключения в паре с автоматическими выключателями обеспечивают надежную защиту при минимальных финансовых вложениях.

Чем отличается УЗО от автомата в электрике

Отечественные производители производят изделия с достаточными характеристиками. Но уступают зарубежным по времени срабатывания, надежности отдельных элементов и качеству применяемых материалов. Для экономически целесообразного электроснабжения дома с многоуровневой защитой можно комбинировать аппараты электрозащиты разных производителей. Вводные УЗО на 300 и 100 мА отечественного производства, а разводку нагрузки выполнять через приборы ABB, Siemens, Schneider-Electric и аналогичные с токами утечки 10 и 30 мА.

Важно: при срабатывании дифавтомата сложнее определить причину отключения. Будь то перегрузка или ток утечки, для поиска неисправности необходимо полное снятие нагрузки и поочередное включение электроприборов в сеть. Некоторые производители снабжают устройства индикаторами срабатывания дифреле,что облегчает поиск поломки.

Для каждого объекта электроснабжения набор электрозащит выбирается в индивидуальном порядке исходя из состояния проводки, типа реконструкции сетей, нагрузки и типом потребителей (электроприборов), финансовыми возможностями.

Рис. 2. Отличие по схеме, обозначенной на корпусе

В чем разница УЗО ABB FH202 и F202

Устройства защитного отключения – двухполюсные, рассчитанные для использования в сетях 230 В. Номинальные токи утечки одинаковы – от 16 до 300 мА. Отличие – отключающая способность образцов.

Серия FH202 (home) разработана для установки в квартирах и частных домах, имеет более упрощенную конструкцию и отключающую способность 6000 А.

Рис. 3. Передняя панель FH202

Электроаппараты серии F202 – продвинутые модели, с отключающей способностью 10000А, конструктивно более надежны. Выполнены с дополнительным зажимом для крепления шины, что позволяет беспрепятственно подключить несколько отходящих линий на один полюс.

Рис. 4. Общий вид F202

Для влажных помещений (санузлы, ванные, бани и т.д.) и детских комнат необходимо использовать УЗО F202 на 10мА, т.к. только эта линейка обеспечит необходимое быстродействие защиты при появлении токов утечки.

Технические отличия электронного и электромеханического УЗО

По принципу действия УЗО делятся на два типа: электромеханические и электронные. Эффективность действия защиты и рабочие характеристики не зависят от вида.

Электронные устройства выполняют свою функцию при наличии напряжения в сети, т.е. для срабатывания защиты неисправный электроприбор должен быть включен в электронную цепь. Основной элемент работы – электронная плата с усилителем, для работы которой необходимо напряжение из внешней сети 220 В. Т.е. устройство не фиксирует неисправности при выключенных электроприборах.

Электромеханические изделия способны зафиксировать ток утечки, независимо от наличия напряжения в электросети. «Сердце» устройства – дифференциальный трансформатор. При протекании тока утечки, через который во вторичной обмотке наводится напряжение, а поляризованное реле приводит в действие механизм защиты.

Как избежать покупки «неправильного» УЗО?

Для того чтобы знать, как отличить ВД1 63 диф или УЗО визуально, необходимо обратить внимание на схему, изображенную на корпусе. На электромеханических образцах вторичная обмотка дифференциального реле напрямую подсоединена к реле. Перемычки питания элемента от внешней сети нет.

Электронные УЗО снабжены схемой с электронным платой усилителя (в виде треугольника).

Для точной проверки устройств в домашних условиях необходим аккумулятор (или батарейка) 1,5..9В, заведомо заряженный. УЗО необходимо установить в положение «включено». К клеммам электроаппарата присоединить два проводка, затем на полюса аккумулятора. При отсутствии изменений, следует поменять полярность.

Если защитный аппарат электромеханический, то при протекании электротока во вторичной цепи фиксируется скачок, на который срабатывает реле и отключает прибор. Отсутствие реакции на подключение батарейки свидетельствует о том, что УЗО электронное и не работает без внешнего напряжения.

Не менее действенный способ – с помощью постоянного магнита. Если подержать элемент вблизи лицевой части корпуса, включенное устройство сработает, если оно электромагнитное.

Для потребителя важно определиться, какой тип устройства необходим. Отсутствие нагрузки в сети может быть по нескольким причинам: выход из строя сети внешнего электроснабжения, ремонтные работы на линии. Причиной также может быть отгорание нулевого провода в щите. При этом защитный аппарат электронного типа не реагирует на неисправность: электроприборы не работают, но питание фазного провода не пропадает. Именно в этом случае возникает вероятность аварийных ситуаций: при пробое изоляции, например, на бойлере, фаза попадает на корпус. И при случайном прикосновении человека начинает протекать ток утечки. В данном случае УЗО не сработает в виду отсутствия нормального электроснабжения.

При наблюдении частых скачков напряжения в сети, дифференциальный трансформатор подвергается быстрому износу и выходу из строя. Перегоревшая плата с усилителем – причина поражения электрическим током со всеми вытекающими трагическими последствиями. При покупке УЗО электронного типа следует регулярно проводить тестирование образца. Еженедельные проверки помогут сохранить защитные функции сети.

Отличие между УЗО типа A и AC

По роду дифференциального тока утечки аппараты защиты делятся на два типа. В бытовых сетях переменного тока напряжением 230 В не всегда возникает переменный ток. Он может быть постоянным и пульсирующим в зависимости от характера повреждения линий.

Электроаппараты типа АС реагирует на нагрузки переменного тока, который возникает в первичных цепях электроприборов: стиральных машин, водогрейных баках и т.д. или при пробое фазы на корпус.

Устройство защитного отключения типа A реагирует на постоянный и переменный пульсирующий ток. Это дает более высокую чувствительность к изменению рабочих параметров прибора.

Постоянный пульсирующий ток утечки возникает в электроприборах, где в электрических схемах присутствуют вторичные цепи (микроволновые печи, светодиодные светильники, и другая электротехника с импульсными блоками питания и элементами электронного управления). При повреждении вторичной коммутации возникает утечка импульсного постоянного тока.

УЗО типа А стоят минимум в 2 раза дороже аналогов. Поэтому целесообразность покупки их должна быть оправдана.

Важно: согласно действующим ПУЭ (п.7.1.78 7-е изд.) для бытовых потребителей рекомендована установка защитных аппаратов с маркировкой А.

Устройства в зависимости от характера действия имеют соответствующую маркировку на корпусе: буквенная аббревиатура и эмблема в виде синусоиды.

Все электрические приборы отличаются друг от друга, но при этом устройства могут совершать аналогичное функционирование. Сегодня обсудим дифавтоматы и УЗО в чем разница и каков их принцип работы. Прежде рассматриваем вопрос, что из себя представляет каждый их этих приборов.

УЗО-простыми словами, это устройство защищенного отключения, устанавливаемое в квартирах и в местах с риском резкой смены электрического напряжения. В преимущества и функции этого прибора входит возможность распознавать разницу и силу тока. В случае, когда возникает повышение проходящего через аппарат тока, система просто размыкает сеть, что позволяет остановить замыкание, как следствие возникновение пожарной опасности либо поражения электрическим током . Зачастую данный прибор состоит из нескольких элементов, каждый из которых отвечает за определённую функцию.

Дифференциальный автоматический выключатель имеет существенное отличие от УЗО, но задача у них аналогичная. Так, это устройство представляет собой соединение УЗО и обыкновенного автомата в одно целое. Данную аппаратуру применяют для возможности предупредить утечку электричества, предотвратить короткое замыкание и перегрузку сети.

Дифферинциальный автоматический выключатель

В этом приборе располагается тепловая и модульная защита, что создает максимальную комплексную безопасность от всех возможных дисфункций.

Отвечая на вопрос чем отличается УЗО от дифавтомата, важно выделить, что первый прибор выполняет защитную задачу, только в присутствии утечки напряжения из проводки. Такая аппаратура сможет отключить питание непосредственно в момент риска и возникновения короткого замыкания. Исполнение прибора играет роль силового реле в цепи электричества.
