Уже на первый взгляд X22 - очень интересный аппарат. С одной стороны, он может быть типовым настольным решением «всё в одном». С другой— платформой для создания ПК на основе конкретных требований конкретного пользователя. Всё потому, что поставляться модели X22 будут также в двух вариантах: ready to run с фиксированной конфигурацией и установленной ОС, а также в формате barebone, то есть, без процессора, оперативной памяти, жесткого диска и, соответственно, без операционки. Но с материнской платой mini-ITX, которую при желании можно будет заменить и сделать тотальный апгрейд.

В нашу редакцию попал уже собранный 22" моноблок с хорошим набором железа.

Технические характеристики

В скобках указаны комплектующие, которые стоят в устройстве в готовой к использованию комплектации.

• Сокет: LGA1151;
• [установлен Core i5-6500 Quad-Core S1151 3,2 ГГц];
• чипсет: Intel H110;
• видео: Integrated Intel HD Graphics 530;
• ОЗУ: 2xDDR3 SO-DIMM 1600/1333 МГц до 32 ГБ;
• [установлены 2x 8GB Foxconn Foxline 1600 (FL1600D3S11-8G)];
• жесткий диск: 2,5" SATA3;
• [установлен SSD ADATA 256GB Premier SP610 (ASP610SS3-256GM-C)];
• оптический привод: любые тонкие SATA DVD±RW толщиной 12,7 мм;
• Half Mini PCI: 1x беспроводной адаптер Wi-Fi или Wi-Fi с Bluetooth;
• Full Mini PCI: 1x твердотельный накопитель M-SATA;
• габариты: 518 х 359 х 58 мм

• порт питания 12-19 В;
• 1x HDMI (выход);
• 3x USB 3.0;
• 2x USB 2.0;
• 1х комбинированный аудио вход-выход (+дополнительный вывод);
• 1х микрофонный вход (+дополнительный вывод);
• 1х Ethernet, RJ45.

• размер: 21,5";
• разрешение: 1920х1080;
• углы обзора (Г х В): 170 х 160;
• яркость: 250 кд/м2;
• отклик: 2-5 мс.

• беспроводная сеть: адаптер Wi-Fi 802.11 B/G/N;
• блок питания: 120 Вт;
• камера: 2 МП;
• звук: встроенные стереоколонки 2 х1,5Вт.

Внешний вид и возможности

Aio X22 поставляется в коробке из простого картона, девайс упакован в толстый уплотнитель и очень хорошо защищён от невзгод перевозок по российским дорогам. В коробке, помимо моноблока, обнаружился мануал по вскрытию и комплектации платформы, блок питания, силовой кабель, крепежный набор и диск с драйверами. В barebone-модификации пользователь также найдёт системуохлаждения, но в нашем случае она уже стояла внутри X22.

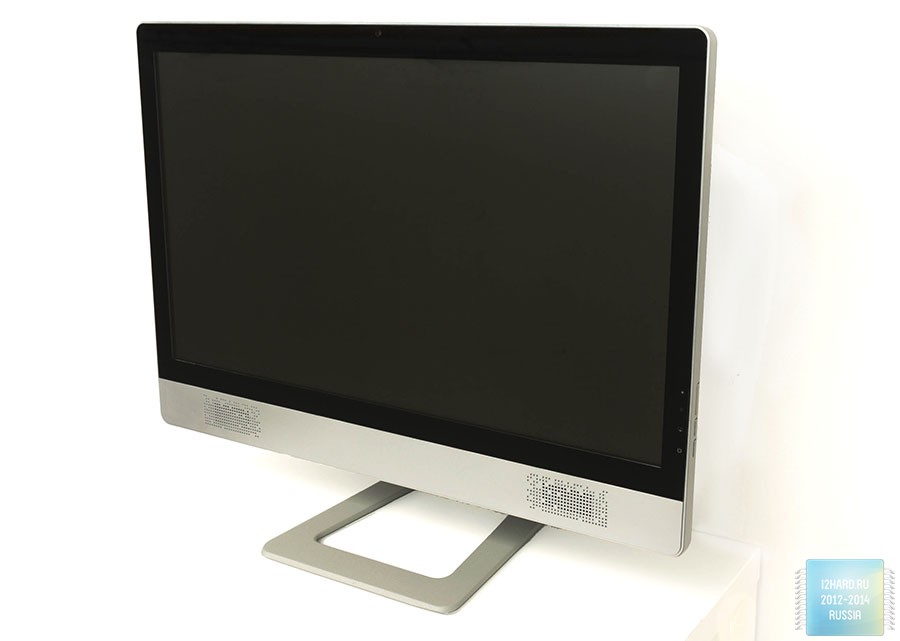

Моноблок выполнен в серебристом корпусе, установленном на серую металлическую подставку. Подставка имеет нескользящее покрытие и с учётом веса корпуса очень устойчива. Дисплей защищён стеклом. Стекло, как водится, не матовое, потому будьте готовы за ним ухаживать, т.е. удалять следы от пальцев и пыль. Сразу после снятия защитной плёнки моноблок выглядит очень привлекательно и совершенно точно будет радовать не только (простите за спойлер) производительностью, но и внешним видом.

Толщина корпуса без учёта подставки не превышает 50 мм, рамка очень тонкая — всего 16 мм.

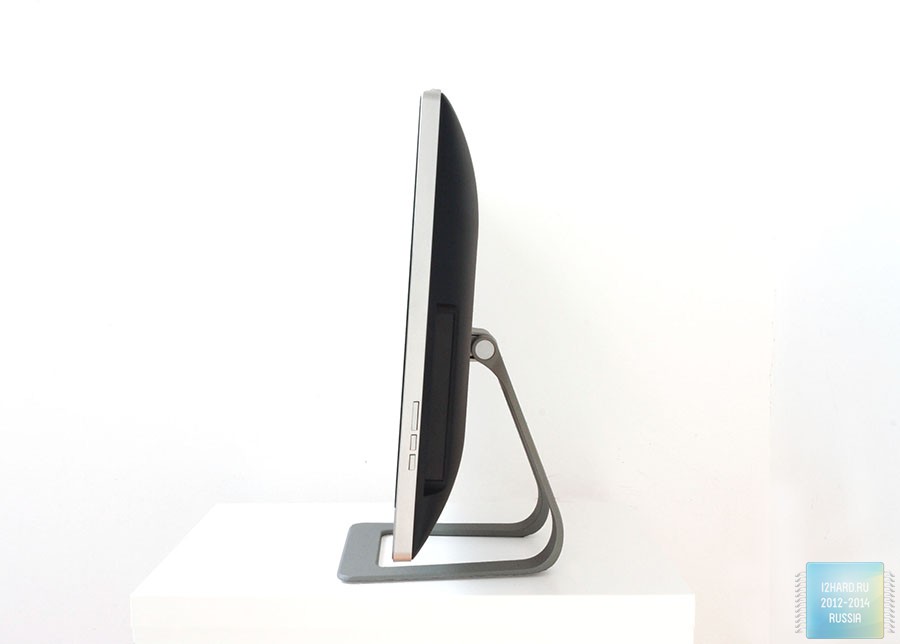

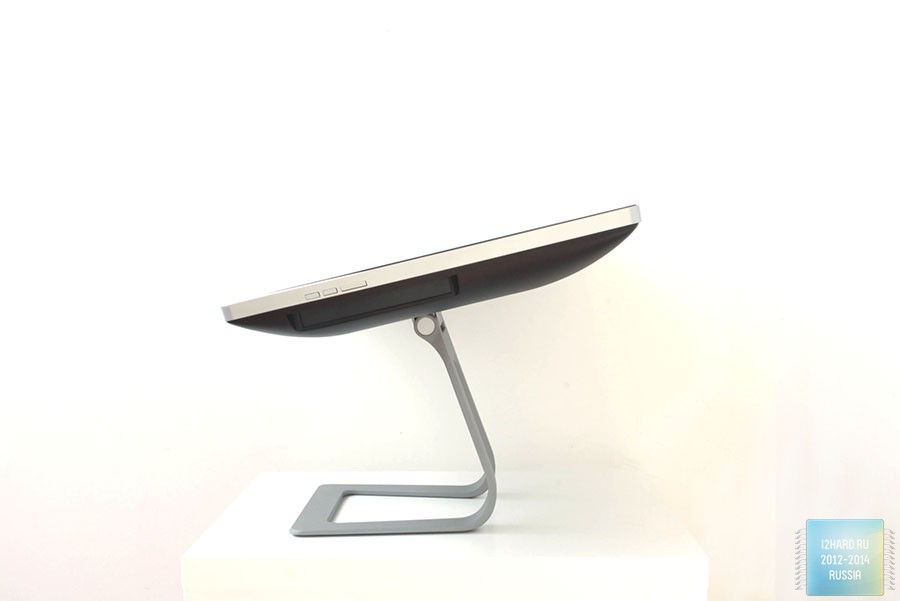

Наклон дисплея регулируется в пределах -2°/+65°.

Наклон очень удобен при подключении кабелей к портам материнской платы, выведенным с нижнего торца корпуса.

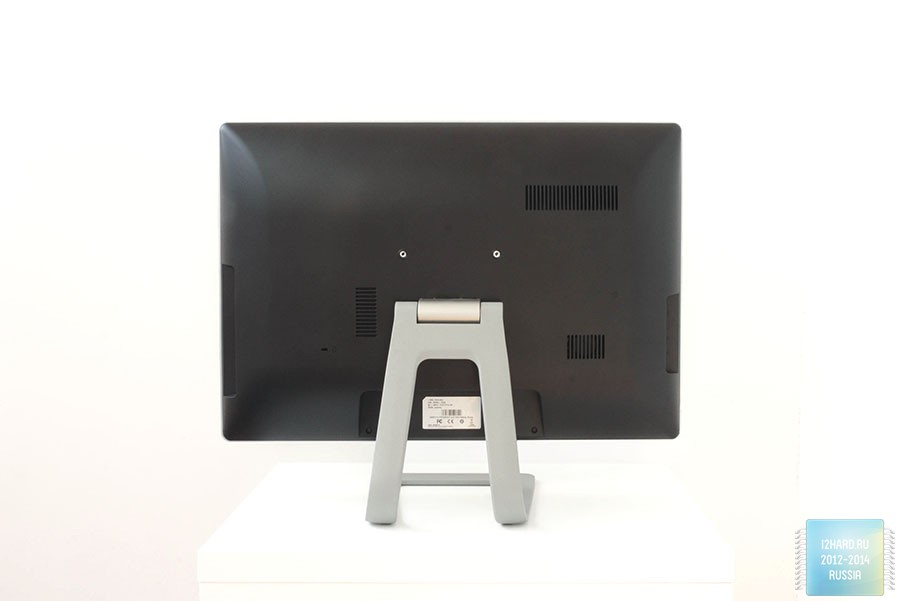

С задней стороны моноблока расположены вентиляционные отверстия и отверстия для универсального крепления VESA 100x100, так что при желании корпус можно установить на кронштейн, предварительно отстегнув настольную подставку. Если устройство будет использоваться на выставке или в другом общественном месте, его можно зафиксировать кенсингтонским замком.

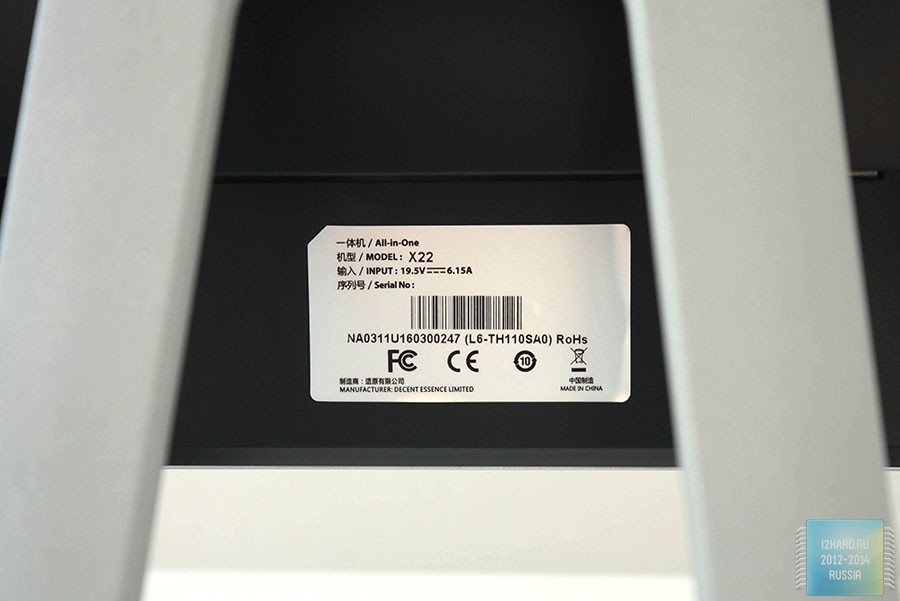

Наклейка сообщает нам, что за зверя мы приобрели и как его кормить.

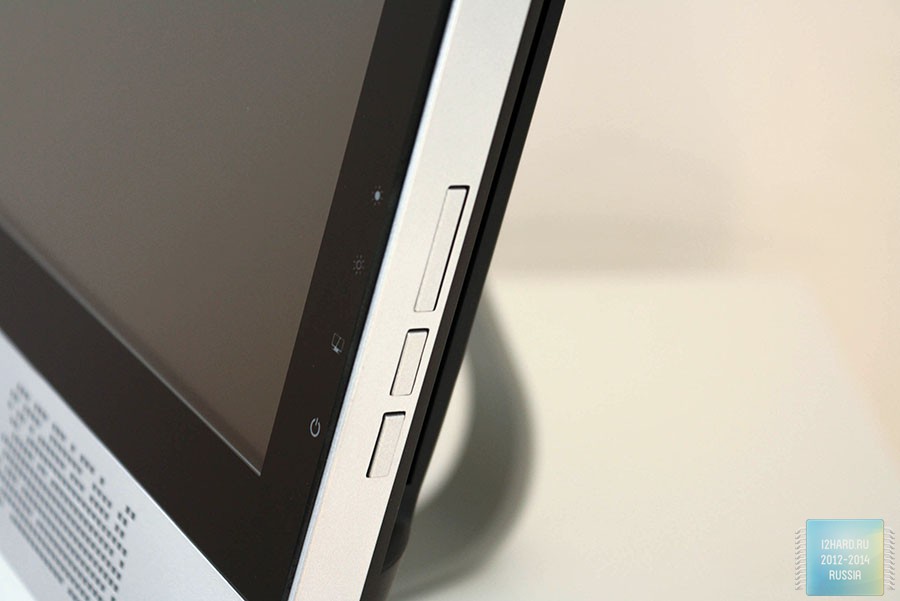

С правого торца расположились элементы управления: кнопки регулировки яркости, выключения дисплея и кнопка питания. Кнопки слегка утоплены в корпус и нажимаются чуть более туго, чем можно ожидать. С этой же стороны будет расположен оптический привод, если будет установлен. Кроме всего, на его место можно установить дополнительный жесткий диск.

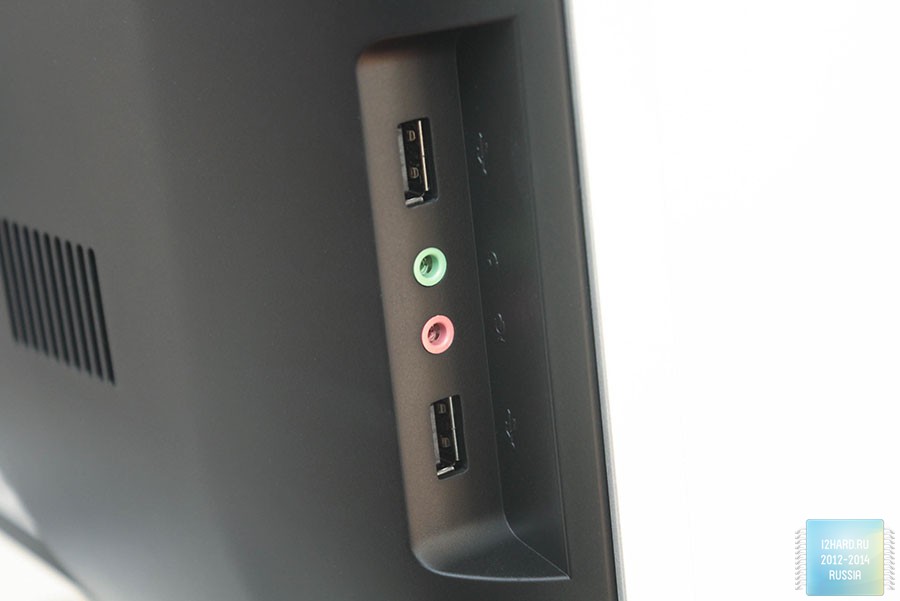

С противоположной стороны корпуса выведены вход под микрофон, универсальный звуковой порт для наушников или гарнитуры, а также два порта USB 2.0. По правде говоря, старые версии USB в 2016 году видеть уже совершенно не хочется. Конечно, можно объяснить их наличие отсутствием необходимости подключать периферию к высокоскоростным портам. Но в этом случае USB 2.0 следовало расположить с нижнего торца. А USB 3.0, соответственно, сбоку, поскольку внешние накопители удобнее подключать именно там. Но очевидно, что расположение портов на 100% зависит от используемой материнской платы, так что при большом желании всё можно изменить самостоятельно.

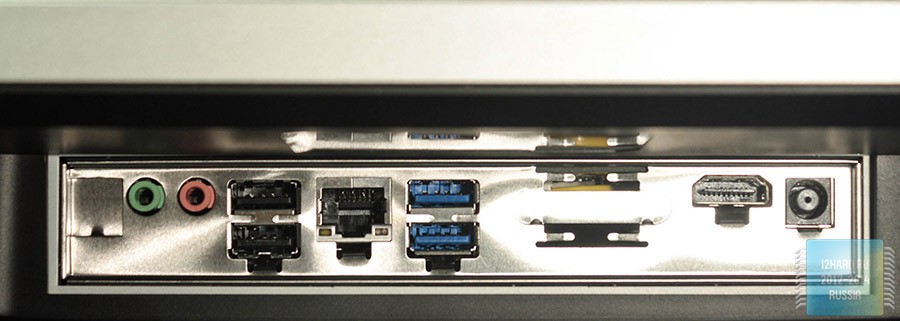

I/O-панель, как уже отмечалось, выходит на нижний торец моноблока. В нашей конфигурации у нас есть дублёры звуковых портов, «зелёный» порт также поддерживает не только наушники, но и гарнитуры. Есть HDMI-выход, но нет входа на случай, если вы захотите вывести сигнал с ноутбука на 21,5" экран. В дополнение - сетевой порт и набор разъемов USB 2.0 и 3.0. Питание также подключается здесь.

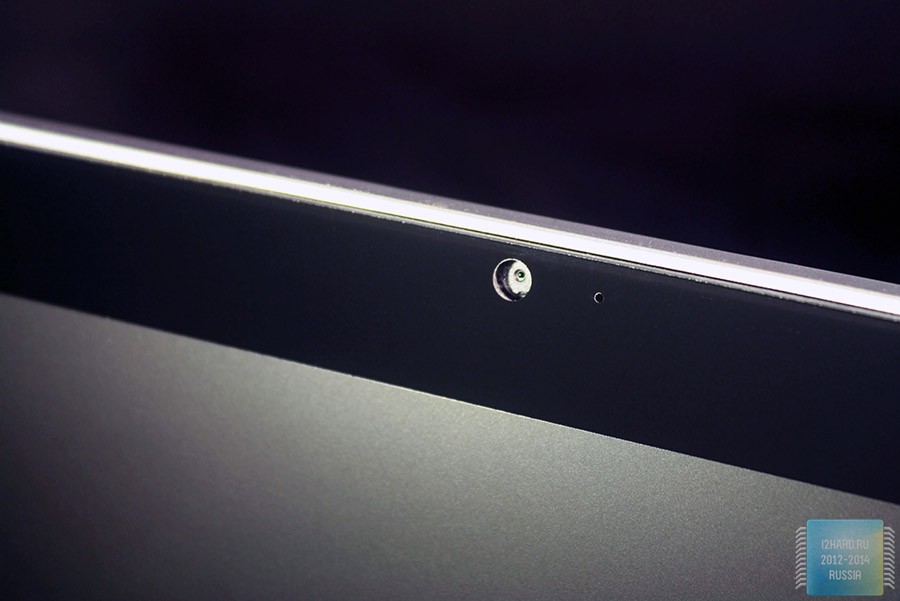

Сверху дисплея установлена 2-мегапиксельная камера, отверстие микрофона выведено на верхний торец.

Что внутри

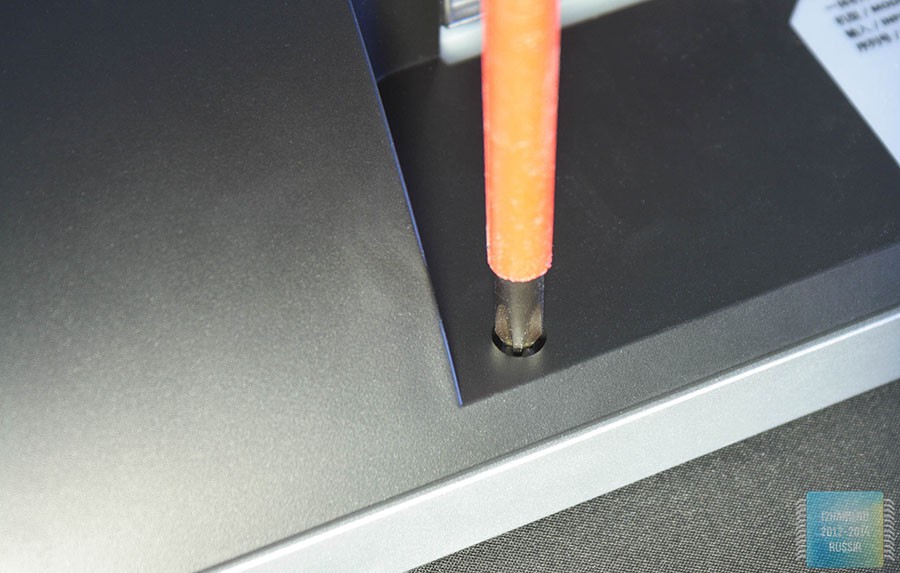

Aio X22, пожалуй, самый простой в плане разборки моноблок. Для вскрытия нужно отвинтить всего лишь два винта и сдвинуть заднюю панель. А чтобы полностью убрать крышку в сторону, потребуется отсоединить только один шлейф. Всего на разборку уходит примерно 30 секунд, при этом конструкция исключает возможность что-либо сломать или повредить.

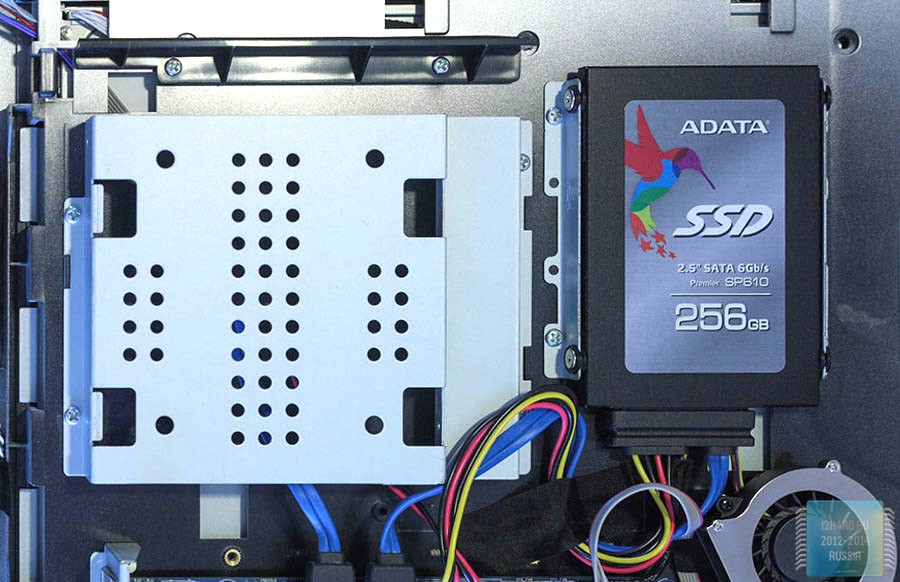

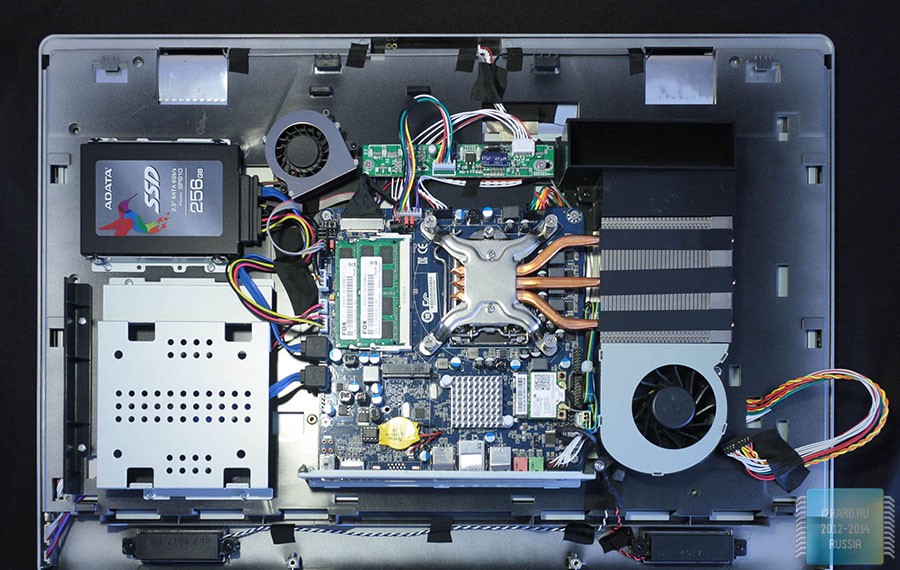

Внутреннее устройство очень простое: площадки под приводы расположены слева от материнской платы, для доступа к портам SO-DIMM не нужно ничего снимать, все шлейфы отсоединяются с помощью надежных, крепких коннекторов. Обратите внимание на свободный слот под твердотельный накопитель M-SATA.

В предварительно собранной модификации кабели питания и данных для оптического привода уже подключены к материнской плате, достаточно удалить пластиковую заглушку, снять металлический кожух, установить устройство и вернуть кожух на место.

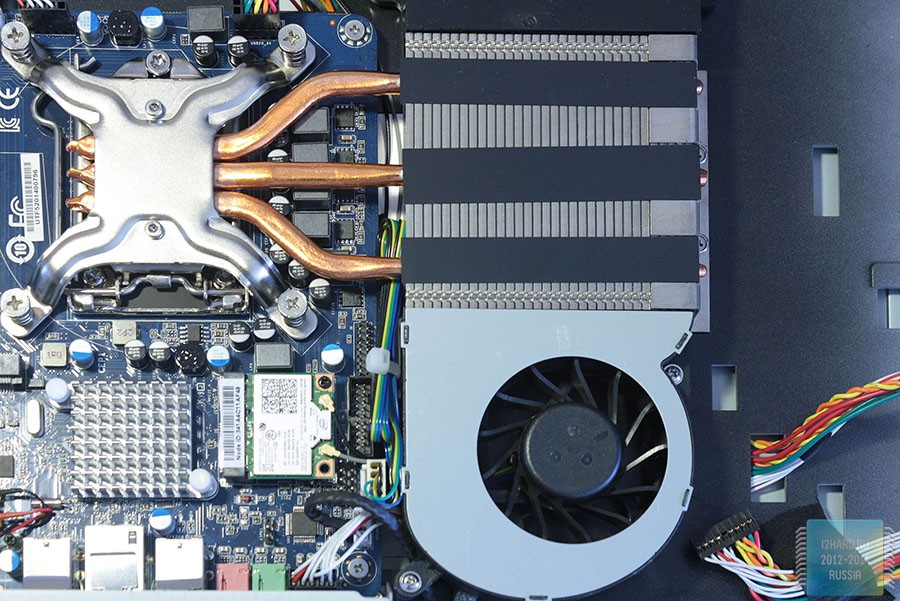

Система охлаждения довольно крупная, и это положительно сказалось на температурном режиме во время тестирования.

Тестирование

Мы провели тесты памяти, SSD, и провели ряд комплексных замеров производительности в игровой и рабочей средах.

Для начала, как принято, сводка HWiNFO64.

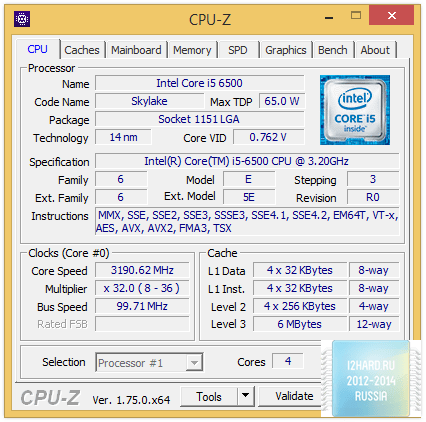

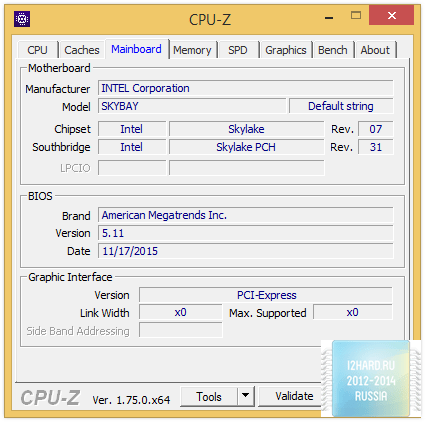

Полный отчет о железе от CPU-Z.

Производительность твердотельного накопителя мы тестировали в программах Crystal Mark и Anvil’s Storage Utilities. Скорость чтения SSD A-DATA на нашей платформе отличная, 500-560 МБ/с, скорость записи же ниже и в среднем составила 300 МБ/с.

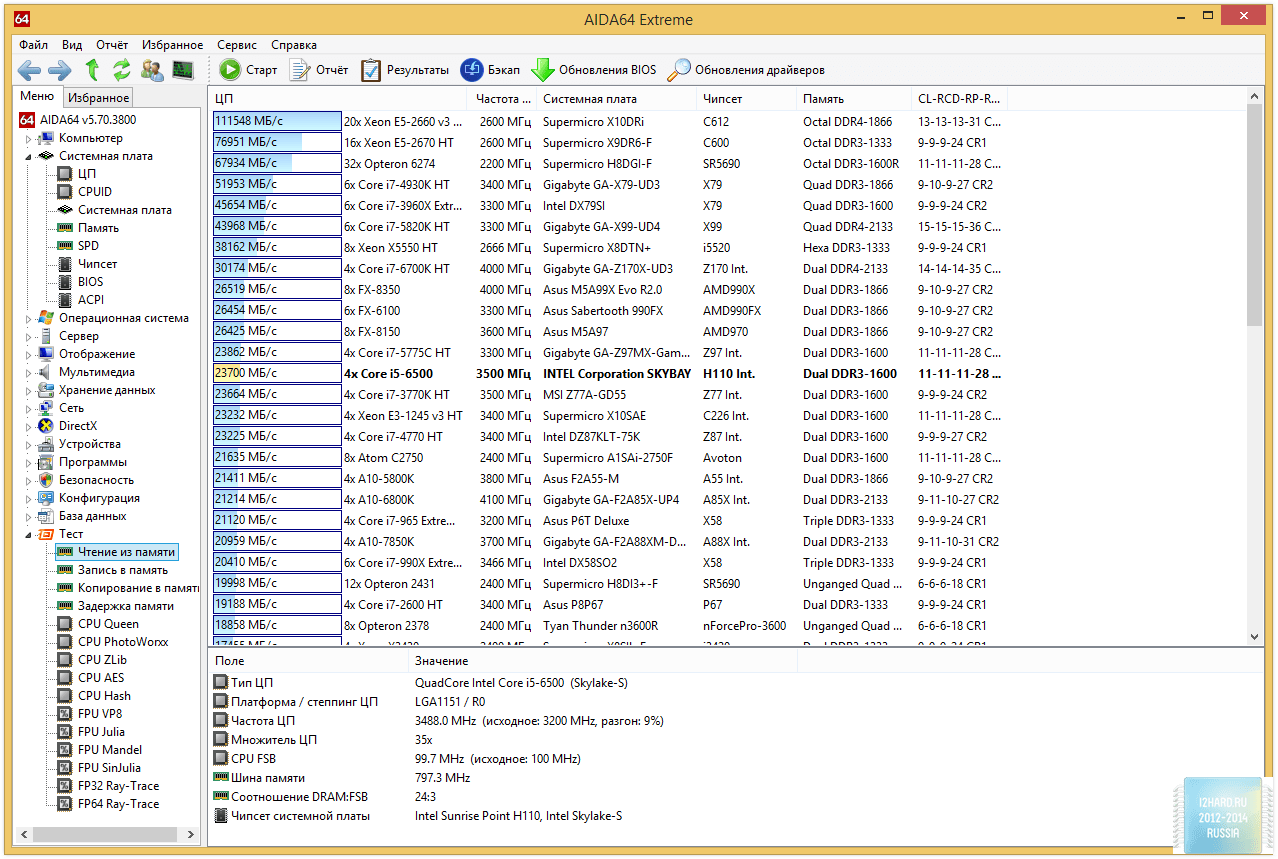

Оперативная память тестировалась в утилите AIDA64 Extreme. Очень хороший результат в своём классе.

Производительность машины в комплексных мультимедийных приложениях измерялась в Futuremark 3DMark и напрямую в играх с помощью бенчмарка Fraps.
Ниже представлены результаты трёх тестов 3DMark. Только в тесте Skydiver результат оказался чуть ниже ожидаемого, в остальных случаях уровень производительности был оценен как нечто среднее между ноутбуком и игровым компьютером. Самый сложный тест Firestrike компьютер не прошёл, так как для него нужен дискретный видеоускоритель.

Мы оценивали работу машины в Battlefield 4, Skyrim и World of Tanks на минимальных графических настройках. Гонять в танки ианалогичные по требованиям к железу игры на Aio X22 можно без каких бы то ни было проблем.

С помощью теста PC Mark 8 мы оценили способность компьютера выполнять повседневные и рабочие задачи: использовать браузер, простые игры, текстовый и графический редакторы, а также видеосвязь. Все задачи за исключением, опять же, игр не составили для X22 абсолютно никакой проблемы.

Экран

Full-HD дисплей с широкими углами обзора и хорошим запасом яркости. Стекло бликует, поэтому место для установки нужновнимательно выбирать.

Камера

Для тестирования камеры мы выбрали светлый участок помещения и попросили двух наших моделей попозировать. Во времена HD-графики не очень понятна установка на шасси 2-мегапиксельной веб-камеры, разве что ради удешевления платформы. Качество съёмки, конечно, сгодится для видеоконференций, но вряд ли подойдёт для, скажем, мастерклассов, требующих от изображения большей детальности.

Звук

Встроенная акустика довольно громкая, но на максимальной громкости некоторые композиции вызывают перегрузку динамиков. Колонки нормально справляются с воспроизведением звука при просмотре YouTube и сериалов. Для игр целесообразнее будет использовать наушники.

Система охлаждения

При работе системы на 100% мощности уровень шума средний. Компоненты компьютера не нагреваются сильнее 60°, и это хороший результат.

Общие впечатления и вывод

Будет справедливо рассмотреть Aio X22 с двух позиций: как barebone-платформу и как систему в сборе.

Barebone
Дистрибьютор пока не называл розничных цен, но ожидается, что основа моноблока обойдётся примерно в 30 тысяч рублей. За эти деньги покупатель получает очень качественную платформу с материнской платой на базе младшего чипсета для Intel Skylake. Он не позволяет создавать RAID-массивы и разгонять компьютер, что, впрочем, вряд ли нужно моноблоку. С другой стороны, мы имеем хороший запас для апгрейда ОЗУ - до 32 ГБ, возможность использовать оптический привод и, конечно же, базу под серию очень мощных процессоров Intel. Не стоит забывать, что штатная материнская плата Mini-ITX может быть заменена на любую другую.
Конструкция X22 заслуживает самую высокую оценку: разборка и сборка выполняются менее чем за минуту и не таят в себе риска для платформы. Крышка снимается в два движения, и сломать что-либо решительно невозможно. Минус такой конструкции — в некоторых местах при манипуляциях корпус скрипит. Выглядит устройство, впрочем монолитно.
Корпус очень устойчивый, очень тонкий и при необходимости может быть установлен на кронштейн, что дополнительно расширяет сферу применения X22.

Ready to run
Ожидается, что цена на моноблок в сборе будет на уровне 70 тысяч рублей. Получаемая конфигурация содержит в себе всё необходимое для решения широкого круга задач и даже подойдёт для некоторых игр. Aio X22 станет хорошим выбором для работающего из дома фрилансера и для оснащения офиса; в том числе рабочих мест графических и веб-дизайнеров или монтажёров, если нет необходимости работать с 4K-контентом. Цена X22 в сравнении с аналогичными решениями — чуть ниже среднего. Помимо прочего, за счёт отсутствия в комплекте какой-либо периферии.

Плюсы:

• Исключительные простота и безопасность сборки/разборки;
• качество материалов и внешний вид;
• хорошая производительность;
• широкая сфера применения.

Минусы:

• камера;
• тугие аппаратные кнопки;
• нет удобного доступа к USB 3.0.

Введение

В этой статье мы расскажем вам о Barebone-платформах формата SFF. Сегодня рынок в буквальном смысле наводнили Barebon-ки от различных производителей, и, как обычно, рядовой пользователь теряется в догадках и смотрит на маленький компьютер, извините за выражение, как сами-знаете-кто на новые ворота. Целью данного материала будет объяснить вам вам, что такое современная Barebone-платформа, почему она столько стоит и в чём её плюсы и минусы. Данный материал будет строиться на обзорах различных платформ от производителей Shuttle, MSI И EliteGroup. На сегодняшний день это основные производители и поставщики barebon-ок на наш рынок и именно эти компании в разной степени определяют развитие индустрии в целом.

Barebone = SFF (Small Form Factor)

Вообще-то, сам термин "Barebone" переводится, как "чистая кость", или костяк. Поэтому Barebone - это любая платформа, на которой строится компьютер. Это может быть корпус формта MicroATX или даже серверный 1U или 2U с предустановленной материнской платой. Сами по себе платформы были разработаны для сборщиков недорогих компьютеров, чтобы упростить им и соответственно удешевить сборку типовых машин. Но несколько лет назад компания Shuttle представила компьютерный корпус нового стандарта - SFF (Small Form Factor). Это знакомые нам кубики размерами приблизительно 200(ш)x180(в)x260(д) мм сегодня стали для нас синонимами слова "Barebone". И каждый раз, когда мы говорим Barebone, мы подразумеваем Small Form Factor и наоборот.

Подобные кубики имеют достаточно преимуществ над стандартными корпусами формата ATX и MicroATX. Прежде всего, это размеры. И если по ширине SFF немногим меньше стандартного ATX корпуса, то по высоте и глубине преимущества компактных barebon-ок налицо. А это означает, что вы сможете более эффективно использовать своё рабочее место. Но вместе с тем, формат SFF по сравнению с форматом Mini-ITX и другими компактными стандартами (например, Flex ATX или Nano-ITX), позволяет использовать стандартные компьютерные комплектующие - 5.25" оптический привод, платы расширения с интерфейсами PCI или AGP 8x, а так же стандартные 3.5" жёсткие диски. То есть, формат SFF практически не накладывает ограничений на использование покупателем стандартных комплектующих для персонального компьютера.

Явный пример Barebone платформы, в которой избыточная миниатюризация привела к потере совместимости - платформа IWill ZPC (на фотографии сверху). Здесь используется только плоский оптический привод от ноутбука, 2.5" жёсткий диск так же от ноутбука и ни о каких платах расширения не может идти и речи. Неудивительно, что такой форм-фактор не был воспринят пользователями.

То есть, одним из ключевых преимуществ формата SFF является совместимость со стандартными комплектующими для ПК (кроме материнской платы) при меньших габаритах корпуса.

Из чего состоит Barebone-платформа. Часть I - экстерьер.

Современные Barebone-платформы включают в себя максимальное количество компонентов, необходимых для сборки компьютеров. Дело в том, что сегодня средняя платформа стоит в районе 330$, что намного превышает стоимость комплектующих, используемых в её составе и большая часть цены - это так называемая "плата за роскошь" и возврат денег, затраченных на её разработку. Чтобы сделать её наиболее выгодной в сборке, производители стараются добавить в barebon-ку как можно больше всего, но не перегружая её, чтобы покупатель или сборщик мог всё же модифицировать конфигурации полученных компьютеров.

Типы корпусов

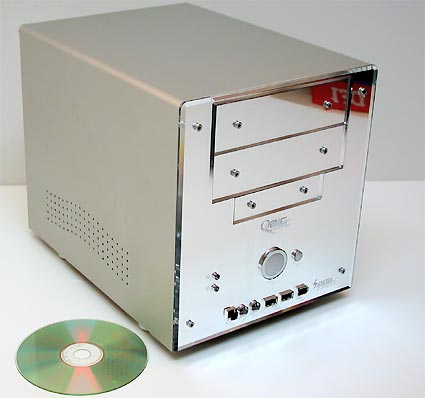

Итак, основной составляющей баребонки является корпус с блоком питания. Сегодня распространены корпуса трёх видов - это уже знакомые нам "кубики", у которых ширина и высота приблизительно равны, горизонтальные корпуса типа Asus DigiMatrix, у которых ширина больше, чем высота,

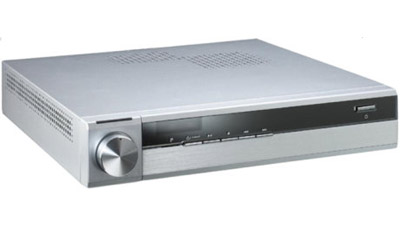

и башенки, у которых высота больше ширины. "Лежачие" корпуса типа Asus DigiMatrix уже не относятся к классу SFF. Их ширина составляет 285 мм и они используют плоские оптические приводы. Корпуса формата башенок используются в barebone платформах ECS EZ-Buddie.

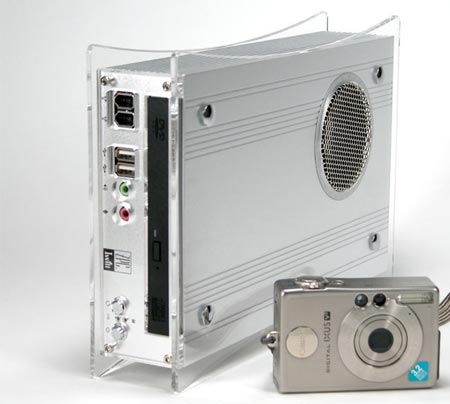

Наиболее экономичны в плане занимаемого на рабочем столе места именно корпуса типа башенок. Так, например, корпус EZ-Buddie D4I4-1 имеет ширину всего 16 см. Но в таких корпусах оптический привод устанавливается вертикально, что не даёт возможности читать на нём 8-сантиметровые компакт-диски.

Так как сам по себе корпус любой Barebone формата SFF имеет небольшие размеры, а опять же цена платформы довольно высокая, то производители предпочитают делать стенки корпуса из алюминия. Алюминий так же является достаточно лёгким металлом, и его применение снижает общий вес компьютера, что очень важно для компактного компьютера. Наиболее распространённые сегодня цвета корпусов - серебристый и чёрный. Чуть реже встречаются белые корпуса barebone. Всё остальные расцветки - экзотика.

Barebone в анфас

Современный компьютер должен обеспечивать лёгкое подключение различных периферийных устройств. Вот почему эргономика лицевой панели очень важна для любой платформы. Большинство современных платформ формата SFF имеют один 5.25" отсек для оптического привода, существенная их часть имеют и один внешний 3.5" отсек. Дисковод для подобных компьютеров - ужасный архаизм, поэтому производители предпочитают устанавливать в 3.5" отсек картридер на 6 типов флэш-карточек. Практически любой картридер можно при желании удалить из корпуса, чтобы освободить место, скажем, для ещё одного жёсткого диска. Но есть два типа картридеров и я даже затрудняюсь дать им названия.

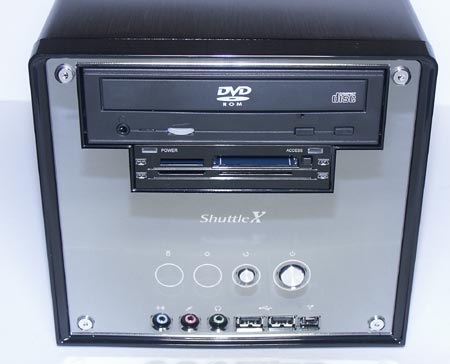

Shuttle Reflexion

Вот на фотографии выше приведён обычный картридер, занимающий один 3.5" отсек корпуса. Вы легко можете его снять и заменить дисководом, магнитооптическим приводом или жёстким диском. В последнем случае с корпусом может поставляться заглушка 3.5" отсека, чтобы в случае установки винчестера, было чем закрыть отверстие.

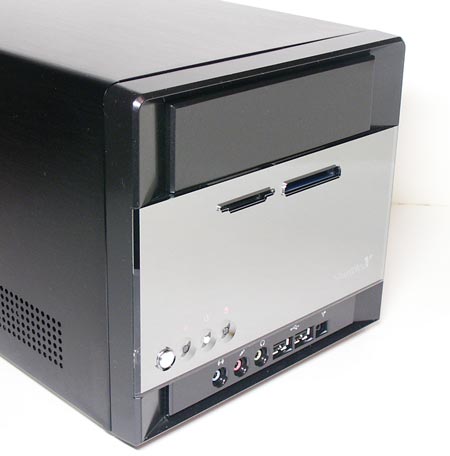

Другой тип картридеров менее практичен: они так же могут быть сняты с компьютера, но лицевая панель корпуса не содержит отсека для 3.5" устройств - он заменён слотами для карточек.

Внутренний дисковод или магнитооптический привод сюда уже не поставишь, а если вместо картридера установить жёсткий диск, слоты для карточек так и останутся зиять своим безмолвием.

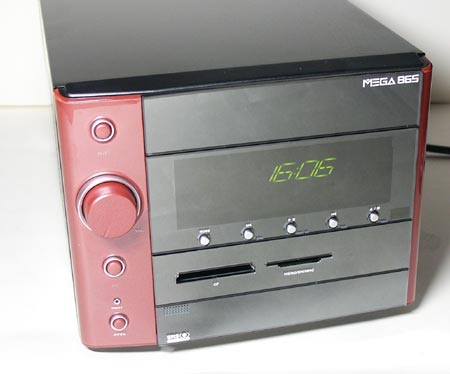

Хотя, есть и некоторые приятные исключения. Например, платформы MSI MEGA 180 Deluxe или MSI MEGA 865 Deluxe имеют такой вот "скрытый" картридер и на лицевой панели мы видим только слоты для карточек.

Однако, сама панелька со слотами может быть легко заменена на заглушку, поставляемую в комплекте. Дисковод или магнитооптику сюда не поставишь, а вот второй жёсткий диск - легко.

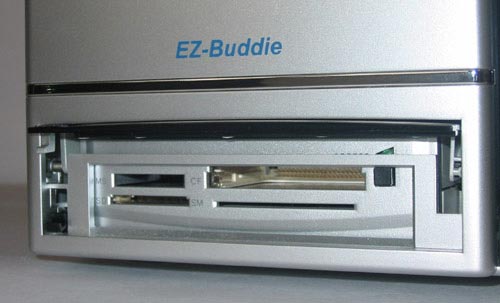

EliteGroup сделали ещё интереснее - спрятали картридер за пластиковой дверкой. Таким образом, полностью решив проблему с его заменой. В платформе EZ-Buddie 2 щели картридера вообще установлены в боковых гранях корпуса, но там нет внешнего 3.5" отсека.

Ладно, с картридером, вроде разобрались. А как быть с оптическим приводом? Наверное, многим из вас известно, что приобрести чёрный привод сложнее, чем белый. Серебристых приводов я в продаже не видел. Поэтому при покупке платформы очень важно убедиться, что вы сможете найти оптический привод соответствующего цвета, чтобы он не выбивался из общего дизайна. Некоторые Barebone-платформы, например Shuttle XPC Reflexion , уже поставляются с предустановленными приводами. В случае с Reflexion 16-скоростной DVD-ROM - это недостаток, так как он серьёзно прибавляет стоимость к платформе, платформа без него не продаётся, а в такой дорогой компьютер я бы поставил уже DVD-R/RW привод. А так придётся платить и за DVD-ROM, который придётся отправить в утиль.

Идеальным выходом в случае нестандартной расцветки корпуса является использование шторки, за которой и прячется оптический привод. Так сделано в платформах MSI MEGA и ECS EZ-Buddie.

В такой корпус можно поставить оптический привод любого цвета - хоть расписанный под гжель и он не испортит вид лицевой панели.

Обязательно на лицевой панели корпуса должны быть установлены интерфейсные и звуковые порты. Вообще, к лицевой панели подключаются временные устройства типа домашней электроники или носителей информации. Всё, что подключается стационарно, должно подключаться сзади корпуса. На фронтальной панели должно быть установлено минимум - два порта USB (для флэш-диска и MP3-плеера), минимум один порт IEEE-1394 для цифровой камеры и три звуковых гнезда. Причём, IEEE-1394 должен быть 4-контактным типа I-Link, чтобы пользователь не озадачивался поиском переходников. Очень хорошо, если были бы установлены один 4-контактный и один 6-контактный порты IEEE-1394. Что же касается аудио гнёзд, то здесь штатно должен быть выход на наушники, вход с микрофона и оптический вход SPDIF. Если на лицевой панели устанавливается линейный вход, то он должен быть продублирован сзади, чтобы при подключении некоторых ТВ-тюнеров не возникло такой ситуации, когда придётся опоясывать корпус звуковым кабелем.

Какими должны быть порты - открытыми или закрытыми за шторкой? С практической точки зрения каждый выбирает для себя сам. Планируете редко ими пользоваться - ищите закрытые, часто - открытые. Но главное, чтобы вокруг портов не было блестящих пластиковых деталей, которые могли бы поцарапаться. Ведь где гарантия, что вы не промахнётесь острым разъёмом флэш-диска мимо порта?

К тому же, пространство вокруг портов и кнопок чаще заляпывается.

Ну что же, с лицевой панелью типичных Barebone платформ мы разобрались. Посмотрим на баребонки в профиль.

Barebone в профиль

Крышки корпусов в большинстве своём сделаны П-образными, то есть, они снимаются полностью, а не фрагментами, чтобы обеспечить более свободный доступ ко внутреннему пространству корпуса. Очень часто в боковых стенках корпуса делаются вентиляционные отверстия или устанавливаются решёточки.

Нажмите на картинку для увеличения.

Многие думают, что выбор достойного корпуса для компьютера - лёгкая задача. К сожалению, опыт показывает, что это далеко не так. Многие корпуса для ПК на первый взгляд кажутся очень интересными и предлагают хорошее качество сборки. Но при более тщательном рассмотрении часто обнаруживается, что внешний вид бывает очень обманчив.

В лабораторию THG поступили четыре корпуса для мини-ПК, причём дизайн каждого корпуса позиционировался производителями как "совершенно новый". Все модели стоят около 70 евро, что достаточно дорого для корпуса такого размера. В конце концов, в этих корпусах нет никакого аппаратного обеспечения. Вам придётся отдельно покупать материнскую плату, блок питания и все остальные комплектующие. К тому времени, как вы полностью укомплектуете свою систему, вы потратите ещё кучу денег.

На первый взгляд кажется, что вы приобрели маленький и очень стильный корпус для ПК, который украсит собой любую LAN-вечеринку. Однако у каждого из представленных в нашем обзоре кандидатов мы обнаружили ряд недостатков, которые зачастую остаются незамеченными при покупке в магазине, а тем более через Интернет. Такие недостатки обнаруживаются только дома, когда уже поздно.

Некоторые образцы корпусов, поступивших к нам в лабораторию, кажется, больше подходят на роль металлолома на ближайшей свалке, чем на роль бестселлеров. Не говоря уже о пластиковых дверцах, которые мы давно критикуем. Некоторые корпуса дребезжали даже тогда, когда мы их просто распаковывали, без установленного в них "железа"! На вид кажется, что отсеки приводов сгибаются от одного только взгляда, что само по себе не внушает доверия. Некоторые из этих недостатков мы запечатлели на видео, которое представлено в конце нашей статьи.

Со стороны корпус Aplus Blockbuster II BM выглядит очень компактным и одновременно массивным, хотя весит он всего 6,4 кг. Спереди доступны два отсека 5,25" приводов, которые закрыты пластиковыми дверцами, открывающимися вниз. Сюда можно установить оптический привод. Когда дисковый лоток выдвигается, дверца отклоняется вниз на двух шарнирах. Возвратная пружина, похожая на ту, что используется в шариковой ручке, автоматически закрывает дверцу.

За третьей пластиковой дверцей находится 3,5" отсек, в который можно установить либо устаревший дисковод, либо более современный считыватель флэш-карт. Немного левее расположена ещё одна пластиковая крышка, за которой скрыты передние разъёмы для USB, звука и FireWire. Когда компьютер работает, большая кнопка включения/выключения питания подсвечивается голубым. Габариты корпуса не совсем обычные. Blockbuster не только очень высокий, но и довольно длинный, что, безусловно, ограничивает возможные варианты его размещения. Стоит задуматься, а нужен ли вам в гостиной такой громоздкий системный блок?

Тем не менее, у корпуса таких размеров есть и свои преимущества: он предоставляет более широкий выбор компонентов. За исключением материнской платы, которая должна соответствовать форм-фактору micro-ATX, вы, по большей части, свободно можете использовать стандартные компоненты. Не следует только брать очень высокий кулер. Лучше выбрать более плоский, но широкий кулер, например, Zalman CNP8700 LED или Coolermaster, который мы использовали в нашем тестировании. В отличие от гигантских кулеров CPU , вышеназванные модели хорошо подходят под форм-фактор корпуса Aplus Blockbuster II BM.

Крышка корпуса фиксируется пятью винтами. По всей видимости, производитель забыл о существовании винтов с накатанной головкой, которые существенно облегчили бы жизнь покупателям. После вскрытия корпуса вы обнаруживаете очень удачный интерьер. Все края и кромки обработаны, чтобы предотвратить порезы. С помощью двух внутренних защёлок можно откинуть в сторону верхнюю часть корпуса, что значительно облегчает установку "железа".

Спереди за дверцей расположены звуковые разъёмы, порты USB и FireWire.

Корпус, практически аналогичный модели Aplus Blockbuster II, разработала компания TACens. Чёрный "кубик" выглядит довольно стильно. Отсеки приводов находятся за большой дверцей, которая скрывает почти половину передней панели корпуса. Сразу и не скажешь, что перед нами дверца. Остальная часть передней панели выполнена в простом деловом стиле. Однако иллюзия принадлежности к высокому классу рушится при открывании этой большой дверцы, которое сопровождается скрипом и треском. Как выяснилось, эта дверца сделана из дешёвого пластика. Кроме того, у корпуса TACens THECA нет открывающего механизма, подобно такому, как у роскошного OrigenAE 21ST . Другими словами, если вы захотите извлечь диск из оптического привода, то лоток будет заблокирован. В худшем случае, это может даже повредить выдвижной механизм оптического привода. Это касается обоих 5,25" отсеков.

За дверцей скрыты передние звуковые разъёмы и порты USB.

В нижней части передней панели корпуса TACens THECA находится другая, более "изящная" крышка, за которой прячутся два передних USB-порта и звуковые разъёмы. Разъём FireWire отсутствует. Логотип компании и название корпуса подсвечены светодиодными индикаторами, причём "THECA" загорается только при активности привода, а "TACens" подсвечивается постоянно. .

Внутреннее строение TACens THECA и Aplus Blockbuster II BM

С первого взгляда становится очевидным, что корпуса Aplus и TACens используют одинаковую внутреннюю раскладку. Точнее говоря, они используют одно и то же шасси, поэтому похоже, что они изготовлены одним поставщиком и отличаются только дизайном наружной отделки. Такую же особенность мы заметили при рассмотрении корпусов Midi Tower . Видимо, стальные или алюминиевые конструкции поставляются от одного и того же производителя, а переднюю панель компании производят самостоятельно (или, может быть, покупают у другой фирмы). В итоге две части соединяются вместе на сборочной линии. Это позволяет компаниям предлагать свои индивидуальные модели, хотя, в конечном счёте, они продают, по сути, идентичные модели.

В данном случае, такое сходство не является недостатком. Таких "близнецов" легко тестировать, описывать и оценивать. По правде говоря, это помогло нам сэкономить немало времени. Оба корпуса представляют собой модели с откидывающейся набок верхней частью. В собранном виде верхняя часть корпуса содержит приводы и блок питания. В нижнюю часть помещаются материнская плата с центральным процессором, видеокартой и памятью. При откинутой верхней части гораздо легче получить доступ к кабелям, потому что до всех перемычек и разъёмов можно дотянуться с любой стороны. Единственным недостатком такой двухуровневой конструкции является то, что она ограничивает высоту больших кулеров CPU. То же самое касается видеокарт со сложными и потому большими системами охлаждения на тепловых трубках . Тем не менее, для таких длинных видеокарт, как GeForce 8800 GT, это не проблема.

Продукция Aplus уже не раз встречалась на страницах Tom Hardware Guide. Новый корпус под названием "Blockbuster Storm" оснащён огромным вентилятором, который занимает почти всю его верхнюю панель. Благодаря такому размеру, вентилятор может вращаться очень медленно и обеспечивать при этом хорошую вентиляцию. Кроме того, скорость вентилятора можно задавать вручную. Горячий воздух выдувается из задней части корпуса 120-мм вентилятором. Если в других корпусах, например, в XClio Twin Engine, 250-мм вентилятор расположен сбоку или спереди, то дизайн Aplus предполагает размещение такого вентилятора прямо на верхней панели корпуса. Один недостаток: вы лишаетесь дополнительного свободного места, так как на корпус уже ничего не поставить.

По бокам корпуса вырезаны большие прозрачные окна, что позволяет любоваться внутренностями компьютера даже при закрытом корпусе. Моддерам это понравится, поскольку напоказ выставляются все аксессуары и внутренняя подсветка. На передней панели находится маленький дисплей, который отображает температуру внутри корпуса. Соответствующий датчик устанавливается в любом месте внутри корпуса.

Что делает компания, когда ей нельзя похвастаться ничем новеньким? Она меняет конструкцию, переименовывает или перекрашивает свои существующие модели. Компания Apevia прислала в нашу лабораторию корпус X-QPack 2 в качестве новой модели, но распаковав его, мы узнали в нём его предшественника - X-QPack , о котором писали два года тому назад. Конечно же, нам было любопытно посмотреть, что же изменилось.

Снаружи X-QPack 2 немного изменился по сравнению с предыдущей версией. Отдельные элементы соединены уже не так жёстко, как раньше. На панелях исчезли окна, сейчас они доступны только в качестве опционального апгрейда. Приятно было обнаружить, что хлябающая ручка для переноски старой версии корпуса была заменена более надёжной и прочно закреплённой металлической ручкой. Это придаёт новому корпусу гораздо более солидный и внушающий доверие вид.

Интерьер полностью идентичен не только внутренностям корпуса Blockbuster Storm, описанного в данном обзоре, но и предшествующей модели X-QPack. Внутренние алюминиевые части сияли так, будто Apevia тщательно отполировала каждую деталь, прежде чем отправить корпус в нашу лабораторию. К сожалению, в новом корпусе X-QPack 2 остались прежние шаткие компоненты, которые мы уже критиковали в статье о первой модели X-QPack . Видеоролик, ссылку на который вы найдёте ниже, наглядно это продемонстрирует.

Внутреннее строение Aplus Blockbuster Storm и Apevia X-QPack 2

Внутреннее строение не изменилось ни в лучшую, ни в худшую сторону. Ни Aplus, ни Apevia не привнесли ничего инновационного в дизайн своих корпусов, а просто использовали свою старую раскладку. В каждый корпус можно установить по два 3,5" привода и по одному 5,25" приводу. Материнская плата должна иметь форм-фактор Micro-ATX. Что касается вентиляторов, то дизайн корпусов немного отличается, но только внешне. В корпусе Aplus 120-мм вентилятор прозрачный и подсвечен тремя светодиодными индикаторами. Apevia же использует синий вентилятор без подсветки. Кроме того, X-QPack 2 спереди оснащён 80-мм вентилятором, втягивающим холодный воздух внутрь корпуса.

У обоих корпусов есть лоток крепления для материнской платы, который можно выдвинуть из корпуса, чтобы установить на него комплектующие. Такой лоток значительно облегчает установку материнской платы, центрального процессора, кулера CPU и памяти. Кроме того, так гораздо легче протянуть и подключить кабели питания и кабели к разъёмам передней панели. После того, как все компоненты прочно закреплены на лотке крепления, нужно просто задвинуть его вместе со всем "железом" обратно в пустой корпус. Если всё подошло, то остаётся установить и подсоединить блок питания и приводы.

Тестовая конфигурация

Технические спецификации Aplus Blockbuster Storm и Apevia X-QPack 2

Технические спецификации Aplus Blockbuster II BM и TACens THECA

Заключение

Ни один из четырёх протестированных нами корпусов для мини-ПК не произвёл на нас сильного впечатления. Ни одна из моделей не продемонстрировала ни малейшего намёка на инновацию. К примеру, механизм откидывающейся верхней части корпусов TACens THECA и Aplus Blockbuster II BM - это очень удобное решение, но нового здесь ничего нет. Два года назад компания Gigabyte уже использовала точно такой же механизм в своём корпусе CB91 .

Есть лучшие способы вложить те 70 евро, которые вы потратили бы на покупку одного из представленных в данной статье корпусов. Так, например, мини-ПК ("barebone") компаний Gigabyte и Shuttle уже поставляются с материнской платой, блоком питания и кулером CPU. Несмотря на то, что такие корпуса стоят больше, чем 70 евро, в конечном счёте, вы даже сэкономите. К сожалению, на рынке компьютеров "barebone" всё затихло, уже не так громко заявляет о себе компания Shuttle, создавшая определённую нишу корпусов для мини-ПК, таких, как представленные в данной статье. Однако ни один из кандидатов не представляется нам по-настоящему убедительным.

На следующих роликах показаны две негативные особенности, которые мы обнаружили во время тестирования корпусов.
