Устройство бытовых сенсорные выключатели света. Как собрать сенсорный выключатель своими руками. Проходной одно сенсорный выключатель Livolo

Надежность любой системы тем выше, чем меньше движущихся элементов находится в ней. Поэтому, рассматривая выключатель освещения механического типа и сенсорный, можно отметить, что последний имеет в этом смысле серьезные преимущества. Но, кроме надежности, сенсорные приборы поражают, конечно, своей футуристичностью. Космический дизайн и расширенный функционал, что может лучше отвечать веянию современных технологий?

Сенсорный выключатель - что это такое

Сенсорное устройство способно чувствовать какое-либо воздействие на него. Говоря о выключателе, таким воздействием будет прикосновение человека к области чувствительной зоны. Но, в отличие от механического выключателя, кроме легкого прикосновения оператора, не требуется никаких дополнительных усилий, чтобы устройство сработало. Причем, повторное касание в этой же области приведет к смене состояния прибора - на противоположное.

Сенсорный выключатель света так же, как и обычный электромеханический, призван включать и отключать освещение. Но происходит это не при прямом механическом разрыве контакта, а через электронную схему, которая прежде анализирует сигнал, приходящий с датчика (сенсора), и дает команду на реле. Поэтому неправильно говорить, что выключатель с устройством сенсора совершенно лишен механики. Но надежность такого реле гораздо выше, нежели простой механический контакт.

Внешний вид устройства может быть совершенно разным. Но во всех случаях это панель, на которой есть определенный фон и сенсорные зоны четко обозначены. Для удобства ориентации в темном помещении сенсоры подсвечены специальной индикацией. Выключатели бывают на одну, две или три позиции с возможностью коммутации до трех зон.

Из чего состоит устройство

Схемотехнически все сенсорные выключатели похожи друг на друга. Работа их основана на одних и тех же процессах. Поэтому один узел устройства (имеется в виду узел коммутации) собран на таких трех основных элементах:

Подключение сенсорного выключателя к сети

Несмотря на то, что сенсор - сложное электронное устройство, установка его в схему не требует от монтажника каких-то особых знаний. Все это объясняется наличием в выключателе типовых контактных разъемов, которые есть и в механических коммутаторах.

Также размер посадочного места сенсора и его элементы крепления согласуются со стандартными установочными коробками.

Рассмотрим подробнее, как подключить сенсорный выключатель:

Чем больше зон коммутации может обеспечить выключатель, тем больше пар контактов будет у него на тыльной стороне.

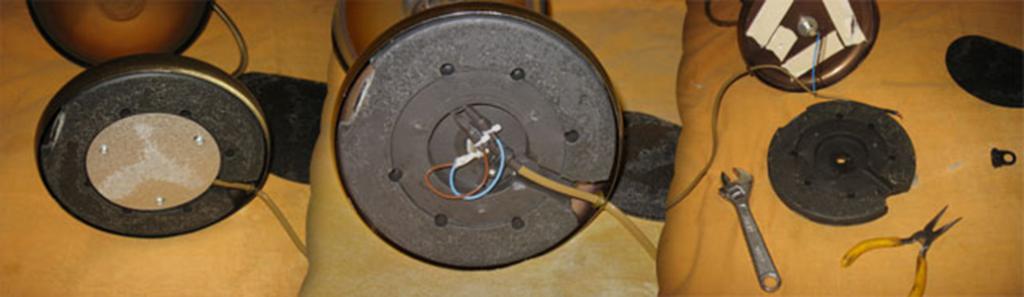

Подключение сенсора к настольной лампе

Общего освещения комнаты не всегда хватает для нормальной работы. Это происходит потому, что люстра, как правило, находится в определенном месте потолка и ее свет может падать не совсем удачно на рабочее место. Выходом из ситуации служит приобретение настольной лампы.

Неудобство большинства настольных ламп заключается в том, что механический выключатель обычно расположен не на самом корпусе изделия, а на питающем шнуре. Искать такой выключатель, особенно, у ночника, мягко говоря, неудобно. С появлением сенсорного выключателя лампы возникла возможность исправить ситуацию.

Сенсор для этих целей подходит лучше, чем обычный выключатель, потому что последний необходимо врезать в лицевую панель - это не всегда получается удачно сделать, с точки зрения эстетики. Сенсорный выключатель можно просто спрятать под корпус изделия, максимально приблизив к поверхности. Чтобы установить сенсор в настольный светильник, нужно:

Подключение сенсора к пульту управления

Выключатель сенсорный удобен в использовании, но иногда бывают случаи, когда необходимо привязать к нему пульт управления. Большинство сенсоров поддерживают такую функцию. Это может понадобиться в случае невозможности подойти к выключателю больному человеку и в других ситуациях. На примере сенсорного устройства фирмы Livolo удобно разобрать, как происходит такой процесс подключения:

Критерии выбора прибора

Так же, как и обычные выключатели, устройства рассчитаны на работу с определенным током и напряжением, поэтому при их выборе нужно в первую очередь обращать внимание на эти параметры. Информацию можно найти на корпусе устройства либо на его упаковке. Если электричество в реальной сети имеет отклонение от требуемых выключателем параметров, то в цепь нужно включить стабилизатор.

Другими критериями выбора являются:

• Количество зон подключения к одному прибору.
• Необходимость в диммере.
• Необходимость иметь таймер, пульт дистанционного контроля, датчик температуры или другую дополнительную функцию в устройстве.
• Тип устройства - сенсорный выключатель светодиодный, для других ламп или электрических приборов.

На самом последнем этапе можно определиться с дизайном изделия, его соответствием со стилем помещения, где он будет установлен.

Преимущества

Если сравнивать два типа выключателей - классический и сенсорный, то последний обладает широким набором преимуществ:

• Возможность работать в паре с большинством систем освещения и различным оборудованием.
• Более длительным ресурсом эксплуатации при высокой надежности функционирования.
• Безопасностью для жизни и здоровья человека при использовании даже влажными руками.
• Расширенным функционалом.
• Простотой подключения и установки.
• Бесшумностью работы.
• Эстетической привлекательностью внешнего вида.

С помощью сенсорных выключателей осветительных приборов можно эффективно экономить электрическую энергию. Для этого приобретают не обычные устройства, а те, которые имеют функцию диммера. Это позволяет снижать подачу напряжения на лампу, меняя тем самым яркость ее горения.

В заключение

При установке любых систем (настольных сенсорных выключателей или настенных) следует не забывать о том, что работа с электричеством требует предельной внимательности и соблюдения техники безопасности. Поэтому при отсутствии необходимых навыков лучше пригласить для монтажа квалифицированного электрика.

Довольно часто приходится менять обычные выключатели электрических приборов на новые из-за их быстрого износа. На смену им появились более надежные сенсорные выключатели (СВ). Принцип их работы максимально простой. Устройства можно изготовить своими руками. На фото ниже изображен выключатель с сенсором, расположенным сверху и индикаторным светодиодом снизу.

Внешний вид сенсорного выключателя

Для включения света достаточно легкого прикосновения к чувствительному элементу. Сенсорные выключатели обычно используют для управления светом, электрическими карнизами и другими устройствами небольшой мощности.

Преимущества СВ

1. Удобство по сравнению с клавишным выключателем, который еще не всегда сразу переключается. Устройства совершенно бесшумные и нет необходимости прилагать усилия для включения.
2. Можно выбрать стильные модели, которые украсят помещения.
3. Гальваническая развязка схемы делает устройство совершенно безопасным. К сенсору можно прикасаться мокрыми руками, выключатель герметичен.
4. Отсутствие механизмов, которые могут сломаться. Вся схема состоит из электронных элементов.
5. Возможность совмещения с дистанционным управлением светом , а также создания нескольких каналов включения в одном устройстве.
6. Возможность изготовления своими руками.

Принцип действия

Любой сенсорный выключатель функционально разделен на три части:

• чувствительный элемент (сенсор), реагирующий на прикосновение или приближение пальцев;
• схема на полупроводниках, усиливающая слабый электрический сигнал от сенсора;
• коммутатор (реле или тиристор), обеспечивающий включение и отключение нагрузки.

На рисунке изображена схема сенсорного выключателя с напряжением питания до 16 В. Она представляет собой простой полупроводниковый каскадный усилитель. Применяется для включения небольших нагрузок. Статического электричества в человеческом теле достаточно, чтобы открыть первый транзистор каскада, если прикоснуться пальцем к оголенному проводнику, подключенному к базе.

Схема простого сенсорного выключателя из трехкаскадного усилителя

В качестве нагрузки на выходе третьего каскада подключен светодиод, служащий для демонстрации работы схемы. В выключателе вместо него устанавливается реле, для которого можно подобрать более мощный транзистор. Сенсором может служить медная фольга.

При прикосновении к сенсору открывается первый каскад, затем сигнал усиливается на следующих двух и на выходе становится равным 6 В. Его достаточно для срабатывания реле, которое своим контактом производит включение лампы (на схеме не показано).

Схемы

На рисунке изображена схема двухкаскадного сенсорного выключателя, который можно сделать своими руками.

Схема выключателя на двух транзисторах

При касании к сенсору Е1 напряжение от тела человека поступает на усилитель через конденсатор С1. В качестве нагрузки подключено реле К1, которое срабатывает при очередном прикосновении, включая или отключая свои силовые контакты питания лампы. Диод VD1 предназначен для защиты транзистора VT2 от перепадов напряжения, а конденсатор С2 сглаживает пульсации.

Реле подбирается на ток срабатывания 15-20 мА (тип РЭС55А или РЭС55Б). Возможно, величину сопротивления резистора R1 придется изменить, чтобы реле надежно работало. Сначала вместо него подключается переменный резистор на 50 Ом и подстраивается, пока не заработает реле от сенсора. Затем замеряется величина сопротивления и находится постоянный резистор с соответствующим номиналом.

В качестве сенсора применяется фольгированный текстолит, медная пластина или металл с антикоррозионным покрытием. Его несложно изготовить своими руками. Если сенсор устанавливают на расстоянии от платы, подводящий провод следует экранировать.

Источник напряжения – это батарейка на 9 В или блок питания от сети, изготовленный своими руками. Вполне может подойти зарядное устройство.

Схему выключателя лучше собрать на плате, но можно и спаять проводами, поскольку деталей немного. Для их соединения между собой применяются проводки длиной 2-3 см. Для подключения к контакту сенсора и реле длина проводников составит не более 10 см.

При пайке важно не перегреть транзисторы и конденсатор на 0,22 мкф.

Бестрансформаторное питание от переменной сети 220 В не требует отдельного источника. Устройство на симисторе достаточно чувствительно и надежно работает. На схеме рисунка ниже гальванической развязки от осветительной сети нет, но защитой сенсора от высокого напряжения являются резисторы R1 и R2 общим сопротивлением 12 мОм, а также полевой транзистор VT1 c большим сопротивлением перехода сток-исток-затвор. Чувствительность схемы подбирается изменением сопротивления R2.

В подобных схемах, когда они под напряжением, прикосновение допускается только к сенсору Е1.

Схема сенсорного электронного выключателя на симисторе

Триггер построен на интегральной микросхеме К561ТМ2 (DD1). С его выхода 1 сигнал поступает на базу транзисторного усилителя тока VT2, эмиттер которого соединен с управляющим выводом симистора VS1. Как только на нем появляется напряжение 3 В, симистор открывается и включает источник света. При следующем прикосновении к сенсору триггер меняет состояние и на выходе 1 появляется противоположный сигнал, выключающий лампу EL1.

Мощность нагрузки для данной схемы составляет не более 60 В. Если ее потребуется увеличить, симистор устанавливается на радиатор.

Существуют схемы с функцией светорегулирования. При кратковременных прикосновениях к сенсору лампа будет загораться и гаснуть. Если держать руку на чувствительном элементе, яркость будет расти, а затем уменьшаться. Подобное устройство удобно применять для настольной лампы за рабочим столом. Можно настроить определенную освещенность, убрав руку с выключателя. На рисунке изображена схема сенсорного регулятора.

Схема сенсорного светорегулятора

Сигнал подается от чувствительного элемента на микросхему К145АП2, а она управляет симистором VS1 через транзистор VT1. Питание подается от сети 220 В. Светодиод HL1 является индикатором напряжения и подсвечивает сенсор в темноте.

Как подключить сенсорный выключатель, установить зеркало с подсветкой в ванную комнату, дистанционный сенсорный выключатель и многое другое.

Никому не понравится, если свет будет гореть всё время. Для его выключения со времени появления лампочки Эдисона использовались выключатели с контактами. Сейчас им есть альтернатива — сенсорные выключатели .

Сенсорные выключатель – это устройства для отключения света. В отличие от обычных устройств, которые необходимо нажимать или поворачивать, эти приборы управляются прикосновением к сенсорной пластине. Есть простые, работающие только на включение/отключение и со встроенными диммерами .

ТЕСТ:

1. Нужен ли для подключения дополнительный провод?

1. Находится ли сенсор под напряжением?

1. Можно ли вместо сенсора использовать корпус настольной лампы?

1. Есть ли устройства, управляющие несколькими лампами по отдельности?

Проверьте результат теста:

• б,а,б,б — вы знаете достаточно для самостоятельной работы;
• а,б,а,а — ваших знаний недостаточно для самостоятельного выбора и установки устройства;
• все остальные варианты — у вас есть знания, но их необходимо дополнить чтением специальных статей и просмотром видеороликов.

Сенсорные розетки и выключатели(далее С.В.) — 5 преимуществ

У этих аппаратов есть преимущества перед обычными выключателями:

• отсутствие подвижных частей и щелей — через них внутрь попадают пыль и влага;
• разнообразие дизайна;
• есть модели со встроенными розетками и регулировкой яркости;
• в настольных лампах и зеркалах вместо сенсорной пластины используется металлический корпус, а электронная плата спрятана от посторонних глаз.
• стоимость таких приборов не превышает цену обычных качественных выключателей.

Сенсорные выключатели делятся по типам и количеству подключаемой к ним нагрузки:

• включающие одну или несколько ламп по отдельности;
• проходные — включают светильник из разных мест, из концов длинного коридора или лестницы;
• импульсные — подают напряжение только во время прикосновения;
• со встроенным диммером — длительное прикосновения меняет яркость света.

С.В. для настольной лампы — 2 режима работы

Установка такого устройства в настольную лампу позволяет обойтись без клавишного выключателя и не искать его в темноте, а включать лампу прикосновением к корпусу. При кратковременном прикосновении она включается и выключается, а длительное касание регулирует яркость.

Внимание! Диммирование (регулировка яркости) работает только с лампами накаливания и со светодиодными. У таких ламп есть на упаковке специальные значок и надпись.

У такого светильника есть недостатки:

• отсутствие срабатывания при неправильном положении вилки в розетке — в этом случае необходимо развернуть вилку.
• ложные срабатывания при установке светильника на металлическую тумбочку — в этом случае следует установить его на диэлектрическое основание, из дерева или ДСП.

Схема С.В. для настольной лампы, собранная на 1 микросхеме

Этот регулятор собран на микросхеме 145АП2 . Управление осуществляется одним сенсором, обеспечивающим включение, отключение и регулировку яркости. При отсутствии ошибок при монтаже схема начинает работать сразу, без настройки.

Силовой частью схемы являются транзистор КТ3102Б и симистор КУ602Г. При необходимости он меняется на более мощный или включается на управляющий вывод мощного симистора.

Используется этот регулятор аналогично прибору фабричного производства — включение/отключение производится кратковременным прикосновением к сенсору. При длительном касании производится регулировка яркости, которая запоминается и воспроизводится при повторном включении.

В качестве сенсора используется корпус светильника.

Осторожно! На элементах схемы (кроме сенсора) высокое напряжение.

2 случая необходимости ремонта С.В. для настольной лампы

Ремонт такого аппарата сводится к замене деталей. Самая распространённая проблема — отсутствие света или постоянное свечение. Причина этого в неисправном симисторе. Его следует заменить, а в остальных случаях решить вопрос об экономической целесообразности ремонта.

Зеркало с подсветкой в ванную комнату с С.В. — 3 вида сенсоров и пример использования

Интересный дизайнерский эффект даёт подключение такого устройства для подсветки зеркала. Можно приобрести готовый или изготовить самостоятельно.

Для этого необходимо приобрести электронную плату и подключить её к лампе. В качестве сенсора используется крепление зеркала, полочки и даже труба — полотенцедержатель.

При ремонте в ванной можно сделать встроенное зеркало с подсветкой, устанавливаемое вместо четырёх кафельных плиток. За ним в углублении в стене прячутся светильники и плата управления, а за кафелем – провода. Приобрести эту плату можно вместе с датчиком движения на Алиэкспресс. В качестве сенсора используется хромированная настенная мыльница, а датчик движения устанавливается в углу.

Получившаяся система работает очень эффектно — при попытке помыть руки включается свет, а через 2 минуты после того, как человек отходит от умывальника, он отключается.

3 этапа подключения С.В.

Посмотрите на картинке на обратную сторону устройства. Здесь две клеммы «L-in», к которой подключается приходящая фаза, и «L-load» — к ней подключается лампа. Подключение или замена такого устройства не отличается от установки обычного выключателя. Эта работа выполняется в несколько этапов.

Прежде всего отключить напряжение, затем зачистить провода и развести их. Затем необходимо определить фазный провод. Для этого необходимо включить напряжение и индикатором напряжения найти фазу. В завершение производится подключение выключателя. Для этого отключается напряжение, подключаются провода, прибор устанавливается в монтажную коробку и закрывается защитное стекло.

После завершения работ включается питание и проверяется работа устройства. Если подать питание до установки защитного стекла, то сенсор может не работать.

В устройствах, управляющих двумя лампами, клемм «L-load» две.

Дистанционный С.В. скрытого монтажа. 2 типа пультов.

Кроме устройств прямого воздействия есть устройства, оборудованные пультом дистанционного управления. Устанавливаются и управляются такие приборы аналогично обычным, но после установки пульт ДУ необходимо настроить согласно инструкции.

Пульты для таких устройств есть двух типов:

• каждая кнопка настраивается на отдельную лампу;
• каждая кнопка программируется на отдельную функцию — включить, отключить и включить/отключить.

Кроме обычных, есть проходные выключатели , предназначенные управлять одним светильником с двух мест.

Фазный провод подключается к общей клемме первого аппарата, а два выходных контакта соединяются двумя проводами с соответствующими клеммами второго. Общая клемма второго аппарата подключается к лампе.

В результате, прибор освещения будет включаться из одного места, например, внизу лестницы, а выключаться вверху.

Как подключить С.В. с Алиэкспресс. 2 типа коробок для монтажа

Кроме покупки такого прибора в обычном магазине, его можно приобрести в китайском интернет-магазине Алиэкспресс. Подключение этого товара не отличается от обычного, но при заказе необходимо учесть форму монтажной коробки, необходимой для установки. В Европе и странах бывшего СНГ применяются круглые коробки, стандарта EU, а в США — стандарт US, квадратные.

Кроме того, не все производители выпускают устройства «с лапками», которые устанавливаются в старые коробки. Некоторые модели крепятся только саморезами.

Схемы подключения сенсорных выключателей

С.В. с пультом ДУ, рассчитанным на 4 устройства

Кроме приборов, требующих прикосновения, есть устройства , оборудованные пультом ДУ. Такие пульты для работы используют частоту 433МГц. Внешне они похожи на брелок автомобильной сигнализации с четырьмя кнопками. Каждая из них программируется на отдельный прибор.

Для программирования прикасаются к выключенному прибору, после звукового сигнала, нажимают выбранную кнопку. После контрольного сигнала устройство готово к работе.

Дальность срабатывания достигает 50 метров.

Сенсорный выключатель 220 В своими руками

Сенсорный выключатель при наличии навыков монтажа электронных схем изготавливается самостоятельно по следующей схеме. Сенсор изготавливается из фольгированного гетинакса или вместо него используется любой металлический предмет. Транзисторы заменяются на КТ3102 или КТ315. Диод любой, импульсный, с напряжением более 100В.

Схема работает в качестве усилителя — при прикосновении к сенсорной пластине микросхема К561ТМ2 подаст сигнал на транзисторы VT1 и VT2, открывающие симистор КУ208Г. Вместо лампочки подключается реле, включающее нагрузку большой мощности.

С.В. не работает — 2 ошибки монтажа

Кроме выхода из строя деталей платы, аппарат может не работать из-за плохо настроенного сенсора или ошибок монтажа — отсутствие заземления в нужных местах или заземлённый сенсор.

Если сенсор работает без защитного стекла, то необходимо:

• снять стекло;
• отключить питание;
• установить стекло;
• включить автомат питания.

Иногда это помогает.

Внимание! Если устанавливать стекло на сенсор, находящийся под напряжением, то он перестаёт нормально работать.

Сенсорный выключатель света VL-C701R от Livolo с пультом управления

Ещё важно знать 3 нюанса о С.В.

Есть вещи, которые следует учитывать при установке и эксплуатации сенсорных устройств:

• при использовании в качестве сенсора больших металлических конструкций, например, полотенцесушителя или двери, возможны ложные срабатывания;
• заземлённый сенсор или мокрый, под дождем, не реагирует на касание;
• при включении лампы малой мощности может понадобиться подключить параллельно с ней конденсатор 1-2мкФ.

Как избежать 4 ошибок при выборе и установке выключателей

Есть распространённые ошибки при установке таких приборов:

• Неправильное подключение «ноля». Перед установкой проверить и поменять в распаечной коробке или на вводном выключателе.
• Неправильное подключение проводов к клеммам «L-in» и «L-load». Проверять перед подключением.
• Включение напряжения ДО закрывания защитного стекла. Вначале закрыть стекло, затем включить напряжение.
• Неправильное подключение проходных выключателей. Внимательно подключать по схеме

Ответы на 5 часто задаваемых вопросов

Есть вопросы, которые задают при выборе сенсорных выключателей:

• Нужен ли для подключения дополнительный провод? Нет, достаточно двух проводов, как для обычного устройства.
• Нужна ли специальная монтажная коробка? Нет, устройство устанавливается в обычные, для розеток.
• Обычные розетки и выключатели устанавливаются в ряд и закрываются общей декоративной панелью. Можно ли в этом ряду установить сенсор? Нет, но есть устройства со встроенными розетками, в том числе с дистанционным отключением.
• Что произойдёт при коротком замыкании в проводах? Силовой частью таких аппаратов являются симисторы. При коротком замыкании они выйдут из строя.
• Кроме одинарных, есть ли сенсорные устройства, включающие 2 или 3 лампы? Да, есть производители, выпускающие такие устройства.

Сенсорный выключатели на 1 зону

Сенсорные переключатели проходные

Сенсорные радиоуправляемые выключатели

Сенсорные диммеры с радиоуправлением

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Kopou заяц	Одна	Один	2150
	WEMMON заяц	Две	Один	2190
	WEMMON белый	Две	Один	2190
	Серия C7 Livolo белый	Две	Два	5334
	Серия C7 Livolo белый	Три	Три	7926

Сенсорные выключатели комбинированные (с розетками)

Зеркала с подсветкой сенсорные

Сенсорные выключатели Sesoo – инструкция, доработка и ремонт

Среди фирм, выпускающих электроаппаратуру можно отметить Sesoo. Эта фирма производит устройства для системы «умный дом» Broadlink.

Устанавливаются и программируются эти приборы также, как и другие приборы.

При подключении к этому аппарату энергосберегающей лампы, она может начать «моргать» Это связано с зарядом конденсатора внутри электронного ПРА. Для решения этой проблемы необходимо припаять резистор 200кОм в лампу, параллельно конденсатору.

Рабочая зона сенсора небольшая и ограничена светящимся кольцом (синим в отключенном состоянии и красным во включенном). Для расширения этой зоны следует припаять провод к контакту, к которому припаивается сенсор, и проложить его по краю защитного стекла. Это расширит зону, в которой сенсор реагирует на прикосновение.

Ремонт таких аппаратов сводится к поиску и замене неисправных деталей. Самая распространённая проблема — сгоревший или пробитый симистор.

ГК «Флекси» — 3 вида зеркал торговой марки MixLine перла d770 с сенсорным выключателем

В любой ванной комнате есть зеркало. Многие из них оборудованы подсветкой. Российская компания «Флекси» предлагает коллекцию зеркал «Премьер» торговой марки Mixline:

• С наружной подсветкой. Используются светильники, монтирующиеся на раму или стену.
• С внутренней подсветкой. Осветительные приборы устанавливаются с обратной стороны рамы. Для освещения часть зеркала не покрывают амальгамой. Она может иметь форму рисунка или геометрических фигур.
• Со светодиодами.

Все зеркала могут быть оснащены сенсорными выключателями и датчиками движения.

С.В. Legrand

Продукция французской компании Legrand широко известна в мире своим качеством и ассортиментом. Розетки, автоматы, светорегуляторы и другая аппаратура для системы «умный дом» отличаются надёжностью и инновационными решениями.

С.В. Livolo

Продукция китайского производителя работает при напряжении до 250В с большим количеством ламп. Защитная панель чёрного и белого цвета изготовлена из хрусталя. Ряд моделей работают с приобретаемым отдельно пультом ДУ.

С.В. FD Electronics

Сенсорные выключатели KG-020 выпускаются компанией FD Electronics . Эти приборы производятся с пультом или без, в разной цветовой гамме
