Светодиод ножки плюс минус. Где у диодов плюс? Маркировка диодов анод катод

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

черный, отвечает за отрицательный заряд;
красный, отвечает за положительный заряд;
желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Светодиод – полупроводниковый оптический прибор, пропускающий электрический ток в прямом направлении. При подключении инверсионно тока в цепи не будет, и, естественно, не произойдет свечения. Чтобы этого не случилось, нужно соблюдать полярность светодиода.

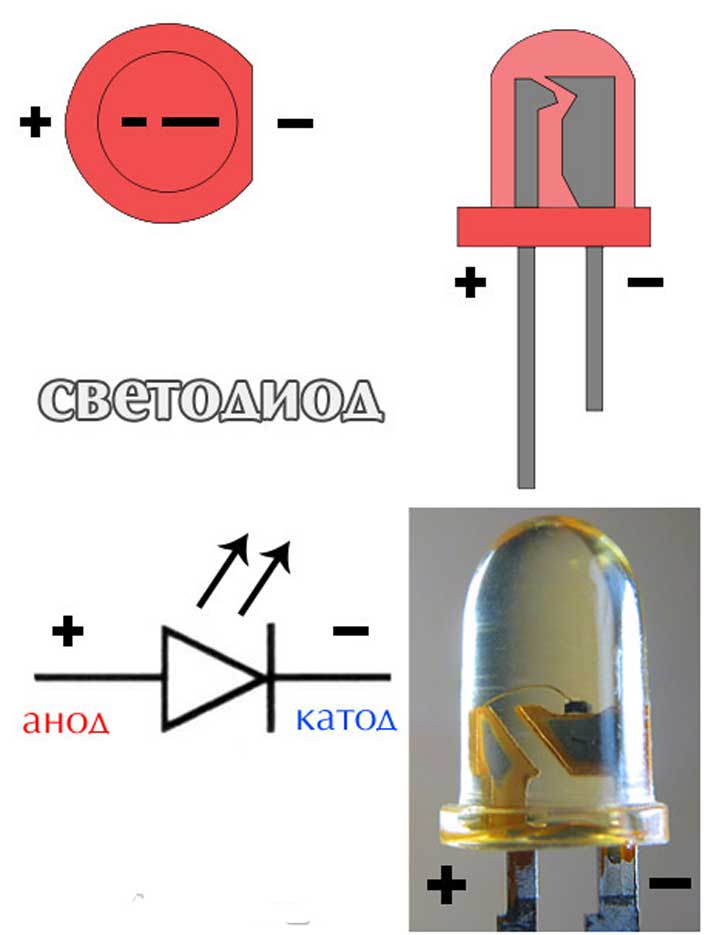

Светодиод на схеме обозначается треугольником в кружке с поперечной чертой – это катод, который имеет знак «-» (минус). С противоположной стороны находится анод, имеющий знак «+» (плюс).

В монтажных схемах должна присутствовать цоколевка (или распиновка) выводов для идентификации всех контактов соединения.

Как определить полярность диода, держа в руках крохотную лампочку? Ведь для правильного подключения нужно знать, где у него минус, а где плюс. Если распайка выводов будет попутана, схема не заработает.

Визуальный метод определения полярности

Первый способ определения – визуальный. У диода два вывода. Короткая ножка будет катодом, анод у светодиода всегда длиннее. Запомнить легко, так как присутствует начальная буква «к» и в том и другом слове.

Когда оба вывода согнуты или прибор снят с другой платы, их длину бывает сложно определить. Тогда можно попробовать разглядеть в корпусе небольшой кристалл, который выполнен из прозрачного материала. Он располагается на небольшой подставке. Этот вывод соответствует катоду.

Также катод светодиода можно определить по небольшой засечке. В новых моделях светодиодных лент и ламп применяются полупроводники для поверхностного монтажа. Имеющийся ключ в виде скоса указывает на то, что это отрицательный электрод (катод).

Иногда на светодиодах стоит маркировка «+» и «-». Некоторые производители отмечают катод точкой, иногда линией зеленого цвета. Если нет никакой отметки или ее трудно разглядеть из-за того, что светодиод был снят с другой схемы, нужно произвести тестирование.

Тестирование с применением мультиметра или аккумулятора

Хорошо, если под рукой есть мультиметр. Тогда определение полярности светодиода произойдет за одну минуту. Выбрав режим омметра (измерение сопротивлений), нетрудно произвести следующее действие. Приложив щупы к ножкам светодиода, производится замер сопротивления. Красный провод должен подключаться к плюсу, а черный – к минусу.

При правильном включении прибор выдаст значение, примерно равное 1,7 кОм, и будет наблюдаться свечение. При обратном включении на дисплее мультиметра отобразится бесконечно большая величина. Если проверка показывает, что в обе стороны диод показывает малое сопротивление, то он пробит, и его следует утилизировать.

В некоторые приборах существует специальный режим. Он предназначен для проверки полярности диода. Прямое включение будет сигнализировать подсветкой диода. Этот метод подходит для красных и зеленых полупроводников.

Синие и белые светодиоды выдают индикацию только при напряжении более 3 вольт, поэтому нельзя достигнуть нужного результата. Для их тестирования можно использовать мультиметры типа DT830 или 831, в которых предусмотрен режим определения характеристик транзисторов.

Используя PNP-часть, один вывод светодиода вставляют в коллекторное гнездо, второй – в эмиттерное отверстие. В случае прямого подключения появится индикация, инверсионное включение не даст подобного эффекта.

Как определить полярность светодиода, если под рукой нет мультиметра? Можно прибегнуть к обычной батарейке или аккумулятору. Для этого понадобится еще любой резистор. Это нужно для защиты светодиода от пробоя и выхода из строя. Последовательно соединенный резистор, величина сопротивления которого должна быть примерно 600 Ом, позволит ограничить ток в цепи.

И еще несколько советов:

если известна полярность светодиода, впредь нельзя подавать на него обратное напряжение. В противном случае есть вероятность пробоя и выхода из строя. При правильной эксплуатации светодиод будет служить исправно, так как он долговечен, а также его корпус хорошо защищен от попадания влаги и пыли;
некоторые типы светодиодов чувствительны к воздействию статического электричества (синие, фиолетовые, белые, изумрудные). Поэтому их нужно предохранять от влияния «статики»;
при тестировании светодиода мультиметром желательно это действие произвести быстро, касание к выводам должно быть кратковременным, чтобы избежать пробоя диода и вывода его из строя.

Светодиоды приобретают сегодня все большую популярность. Подключение разных видов этих световых элементов имеет свои особенности, но первое, с чего нужно начинать в любом случае – это необходимость правильно определить, где «+» и «–» в устройстве.

Как можно визуально определить плюс и минус

Существует несколько типов диодов, которыми пользуются электрики, как любители, так и профессионалы, но методы визуального определения полярных полюсов примерно одинаковая:

Определение при помощи батарейки

Чтобы проверить полярность на диодной лампочке, можно воспользоваться источником, который выдает постоянное напряжение. Данным источником может быть автомобильный аккумулятор или блок питания (батарея).

Диод необходимо подсоединить к блоку питания и постепенно повышать напряжение. Если лампа правильно подсоединена, она светится. Если этого света нет, тогда нужно сменить полярность и подключить другими концами. Помните, что свыше 3-4 В не нужно повышать напряжение, потому что элемент может сгореть.

Также можно проверить соответствие анода-катода при помощи батарейки, аккумулятора от автомобиля или мобильного телефона с напряжением от 4,5 до 12 В. Также можно смастерить такую конструкцию – соединить последовательно вместе батарейки мощностью 1,5 В.

Нельзя напрямую к батарее подключить диод, потому что он сгорит. Для подсоединения необходимо воспользоваться резистором, ограничивающим электроток. Сопротивление данного прибора для маломощных диодных лампочек – от 680 Ом до 1-2 кОм. Для мощных светодиодных светильников необходимо использовать резистор на десятки кОм.

Проверка при помощи мультиметра

При помощи данного прибора можно определить не только полярность, а и работоспособность LED элемента. Измерения проводят в режиме – омметр. В современных моделях мультиметров есть встроенная функция – «тестирование диода».

Для определения плюса-минуса щупы прибора подсоединить к тестируемому элементу и наблюдать показания измерительного аппарата. Если на экране показано «бесконечное» сопротивление, тогда щупы нужно поменять между собой местами.

Если аппарат выводит на экран конечный результат тестирования сопротивления, это свидетельствует о том, что полярность определена правильно и по щупам мультиметра можно определить у светодиодного элемента место анода-катода.

Нужно учитывать такой нюанс – у некоторых моделях стрелочных аппаратов не совпадает полярность щупов при определении напряжения и при работе в режиме омметра. Такое несоответствие наблюдается в тестерах старых моделей (ТЛ-4М).

Поэтому прежде чем тестировать светодиодный элемент, нужно проверить соответствие катод-анод на щупах при работе в разных режимах.

Тестирование мультиметра можно провести с помощью вольтметра.

Принцип аппаратной проверки не отличается от тестирования при помощи батарейки – если элемент исправен и правильно подсоединен, он начинает светиться. Но в то же время, не все диоды светятся, потому что у открытого светодиода происходит падение напряжения до 1,5-3,2 В, и это намного больше, чем у полупроводникового устройства.

Показатель снижения напряжения напрямую зависит от мощности светодиода и его цвета. Измерительные аппараты с низковольтным напряжением не имеют на щупах достаточной мощности тока для зажигания света в LED лампочке. Низковольтными тестерами невозможно определить работоспособность LED-элемента.

Если в тестере есть отсек для проверки транзисторов PNP и NPN, то с его помощью можно определить и полярность LED-лампы. Если в отсек PNP катод вставить в отверстие «С», а противоположный конец в «Е» тогда LED-устройство начнет светиться. В отсеке NPN ножки необходимо поменять местами – и тогда LED-элемент тоже даст свет.

Это самый быстрый метод инструментального тестирования.

Каждый метод тестирования полярности имеет недостатки и преимущества. Выбирать его приходится исходя из условий, в которых нужно пройти тестирование, и наличия подручных инструментов.

Эти полупроводниковые радиодетали используются в различных электронных схемах в качестве элементов индикации. Проблем с их монтажом на плате, как правило, нет. Чтобы пропаять 2 ножки, вставленные в соответствующие отверстия на «дорожках», не нужно быть крупным специалистом в этой области. А вот с полярностью, которую необходимо учитывать при работе со всеми п/п приборами, а не только светодиодами, у людей без опыта возникают сложности. Как правильно определить полярность?

Самый простой способ, если светодиод новый, ни разу не использовавшийся. Его выводы неодинаковы – один немного длиннее. Здесь несложно запомнить такую аналогию. Слова «катод» и «короткая» начинаются с одной и той же буквы – «К».

Следовательно, другая ножка, более длинная – анод светодиода. Зная это, сложно перепутать. Хотя у некоторых производителей встречается иное – они могут быть одинаковы. Стоит учесть.

По внутреннему наполнению

Если колба хорошо просматривается, то найти «чашечку» (а это катод) совсем нетрудно.

Узнать полярность светодиода – это еще не все. Необходимо его и правильно установить на плате. Схемное изображение этого полупроводника показано на рисунке. Вершина символа прибора (треугольника) указывает на катод (минусовый вывод).

По корпусу

Так проверить полярность можно не у всех светодиодов, так как это зависит от производителя. Но у некоторых на «ободке» напротив катода есть небольшая риска (засечка). Если присмотреться, заметить ее несложно. Как вариант – небольшая точка, срез.

С помощью батарейки

Также простая методика, но здесь необходимо учесть, что светодиоды разных типов отличаются напряжением пробоя. Чтобы полупроводник не вывести из строя (частично или полностью), в цепь нужно последовательно включить ограничительное сопротивление. Номиналом на 0,1 – 0,5 кОм вполне достаточно.

Мультиметром

Кстати, вполне можно задействовать и , который уже укомплектован всем необходимым – источником питания и щупами. Это даже еще лучше.

Способ определения полярности 1 – основан на свойстве светодиода «загораться» при прохождении по нему тока. Следовательно, его анод будет там, где «плюс» батарейки мультиметра (гнездо для щупа «+»), а катод, соответственно, где минус. Чтобы проверить на «свечение», переключатель прибора устанавливается в позицию «измерение диода».

Способ определения полярности 2 – здесь измеряется сопротивление p -n перехода. Переключатель мультиметра – в положение «измерение сопротивления», предел, в зависимости от модификации тестера, в положение более 2 кОм. Например, на 10.

Касание щупами выводов светодиода – лишь кратковременное, чтобы не вывести радиодеталь из строя. Если полярности п/п и источника питания совпадают, то сопротивление будет небольшим (от сотен Ом до нескольких кОм). В этом случае красный щуп (его принято вставлять в гнездо прибора «+») указывает на ножку-анод, а черный («–»), соответственно, на катод.

Если мультиметр показывает большое сопротивление, значит, при касании щупами выводов полярность была нарушена. Следует повторить измерение, изменив ее, чтобы удостовериться в отсутствии внутреннего обрыва. Только в этом случае можно говорить не только о полярности светодиода, но и о его исправности и готовности к использованию по назначению.

На различных тематических форумах встречаются суждения, что ничего страшного не произойдет; можно подключать источник питания в любой полярности, и на светодиоде это не отразится. Но это не совсем так.

Во-первых, все зависит от величины напряжения пробоя, то есть характеристики конкретного полупроводника.
Во-вторых, он может в дальнейшем и работать, но частично утратить свои свойства. Проще говоря, светить, но не так сильно, как должен.
В-третьих, подобные эксперименты негативно отражаются на эксплуатационном ресурсе светодиода. Если его гарантированная производителем наработка на отказ порядка 45 000 часов (в среднем), то после таких проверок на полярность он прослужит намного меньше. Подтверждено практикой!

Светодиоды активно используются в электронике. Они могут быть индикаторами или элементами световых эффектов. По диоду электрический ток проходит в прямом направлении, поэтому чтобы он загорелся, его следует правильно подключить.

Для этого нужно вычислить полярность диода – где находится плюс, а где минус.

Несоблюдение полярности и неправильное включение может привести к поломке светодиода.

Светодиоды – это полупроводниковые приборы, которые при подаче напряжения пропускают ток только в одном направлении. Они являются низковольтными компонентами. Обладают следующими характеристиками:

двумя контактами – положительным и отрицательным;
полярностью – это способность пропускать ток в одном направлении.

Работает устройство от постоянного напряжения. Если его неправильно включить, может выйти из строя. Поломка происходит из-за того, что при несоблюдении полярности кристалл испытывает значительную нагрузку в течение длительного времени и деградирует.

На электронной схеме светоизлучающий диод графически маркируется как значок обычного диода, помещенный в кружок, с двумя стрелками, направленными наружу. Стрелки указывают на способность излучать свет.

Как определить, где плюс и минус

Определить полярность светодиода можно несколькими способами:

визуально (по длине ножки, по внутренней части колбы, по толщине выводов);
при помощи измерительного устройства (мультиметра, тестера);
путем подключения питания;
по технической документации.

Чаще всего применяется визуальный осмотр прибора. Производители стараются указывать маркировку и метки, по которым можно определить, где плюс и минус у светодиода. Все приведенные методы просты, и их может использовать человек без соответствующих знаний.

Определяем зрительно

Визуальный осмотр является самым простым способом определения полярности. Существует несколько видов корпусов светодиодов. Наиболее распространенный – цилиндрический диод с диаметром 3,5 мм и более. Чтобы определить катод и анод у диода, нужно рассмотреть прибор. Через прозрачную поверхность будет видно, что площадь катода (отрицательный контакт) больше, чем у анода (положительный). Если рассмотреть внутреннюю часть невозможно, стоит посмотреть на выводы, они также различаются по размерам. Катод будет больше.

Светодиоды для поверхностного монтажа активно используются в прожекторах, лентах, светильниках. Определить контакты в них можно также зрительно. Они имеют ключ (скос), который указывает на отрицательный электрод.

Важно! Чем массивнее и мощнее светодиод, тем больше вероятность визуального определения, где анод, а где катод.

У некоторых светодиодов может быть метка, указывающая на полярность. Это точка, кольцевая полоса, которая смещена к плюсу. У старых образцов есть заостренная с одной стороны форма, соответствующая положительному электроду.
