Смд светодиоды для ламп. Параметры и расшифровка маркировки смд светодиодов. Описание основных smd светодиодов

Освещение - важное условия для работы и комфорта человека. Долгое время применялись в качестве источников света лампы накаливания, потом люминесцентные лампы, для мощных прожекторов и фонарей использовали галогеновые лампы, ДРЛ и ДНаТ.

В XXI веке произошла смена поколений осветительных приборов, и рынок более чем на половину занимают светодиодные светильники, их часто называют на зарубежный манер LED-светильниками или лампами. В зависимости от конструкции и мощности они представляют собой либо светодиодные COB-матрицы, либо сборки .

Разновидности светодиодов

Первые LED-светильники и лампы строились на базе . Они не отличались высокой энергоэффективностью, ценой и надежностью, но это была первая ступень в развитии нового источника света. Долгое время такие светодиоды применялись в качестве индикаторов бытовой и промышленной технике и в качестве излучателей для носимых фонариков.

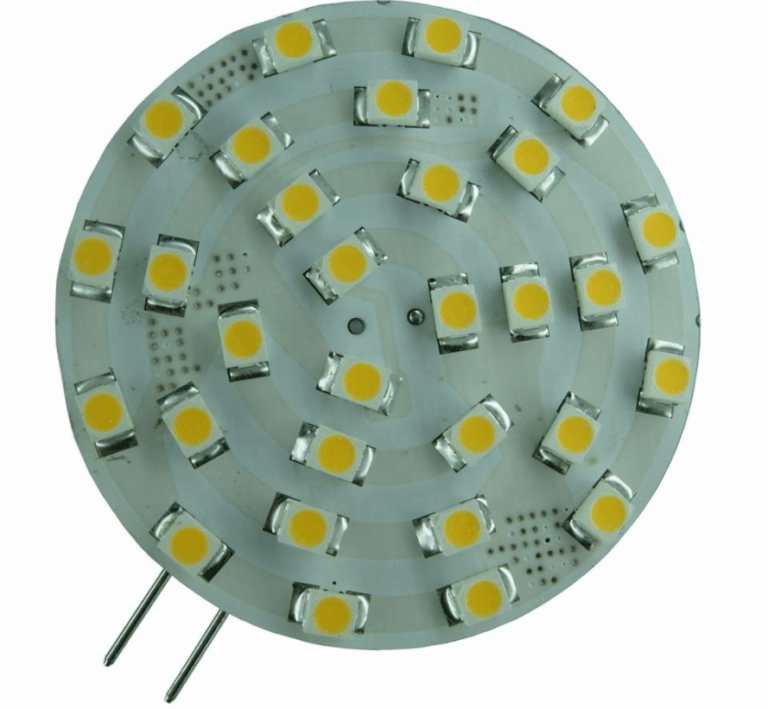

Позже их заменили светодиоды выполненные в безвыводных корпусах, так называемые SMD (surface mounted device, рус. приборы для поверхностного монтажа).

Если 5 мм светодиоды монтировались в плату через отверстия, то SMD запаиваются прямо на поверхность платы, что ускоряет их сборку и снижает стоимость светильника. У них вместо ножек расположены контактные металлические площадки, от 2 и более штук, в зависимости от количества цветов и кристаллов в одном корпусе.

В общем случае выделяют три типа светодиодов:

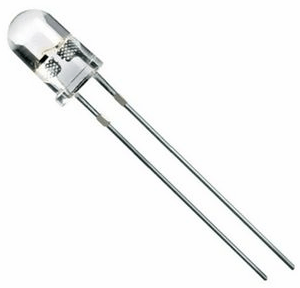

1. Выводные (3, 5, 10 мм - диаметр колбы и прочие).

2. SMD (их разнообразие мы рассмотрим в этой статье).

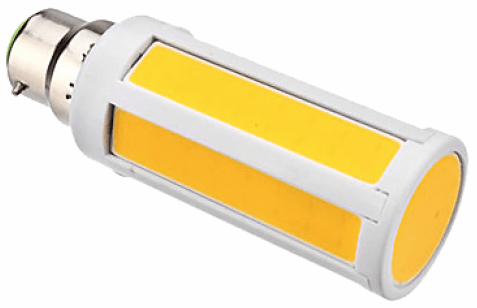

3. COB светодиоды - это матрицы из кристаллов расположенных на плате под единым слоем люминофора. Расшифровывается, как Chip-On-Board, рус. чипы на плате. Их внешний вид на рисунке выше.

СМД светодиоды используют , прожекторах, светодиодных лентах, настольных LED-лампах и прочих осветительных приборах.

Характеристики SMD светодиодов

Изначально наибольшую популярность получили модели светодиодов 3528 и 5050, сейчас они встречаются в основном , в светильниках их практически не применяют, отдавая предпочтение 5630 светодиодам и другим современным моделям.

SMD-светодиоды в своей маркировке содержат свои габаритные размеры - длину и ширину, при этом в оригинальных светодиодах в каждом из видов корпусов, независимо от того 3528 это или 5730 устанавливается свой тип светодиодного кристалла с особыми характеристиками.

К сожалению, китайские производители под видом современных 5730 не брезгуют продажей кристаллов 3528 в новом корпусе. В обзоре напряжение питания я указывать не буду, т.к. для всех белых светодиодов оно обычно лежит в пределах 2.8 - 3.4В.

SMD3528 технические характеристики

Светодиоды 3528 представляют собой что-то вроде аналога стандартного 5-мм светодиода, но в SMD корпусе. Имеют характеристики:

ток - 20 мА;

мощность - 0.06 Вт;

световой поток - 5-7 лм;

габариты - 3.5х2.8х1.4 мм;

температура до 80 °C;

на лицевой части корпуса есть срез - с этой стороны катод (минус).

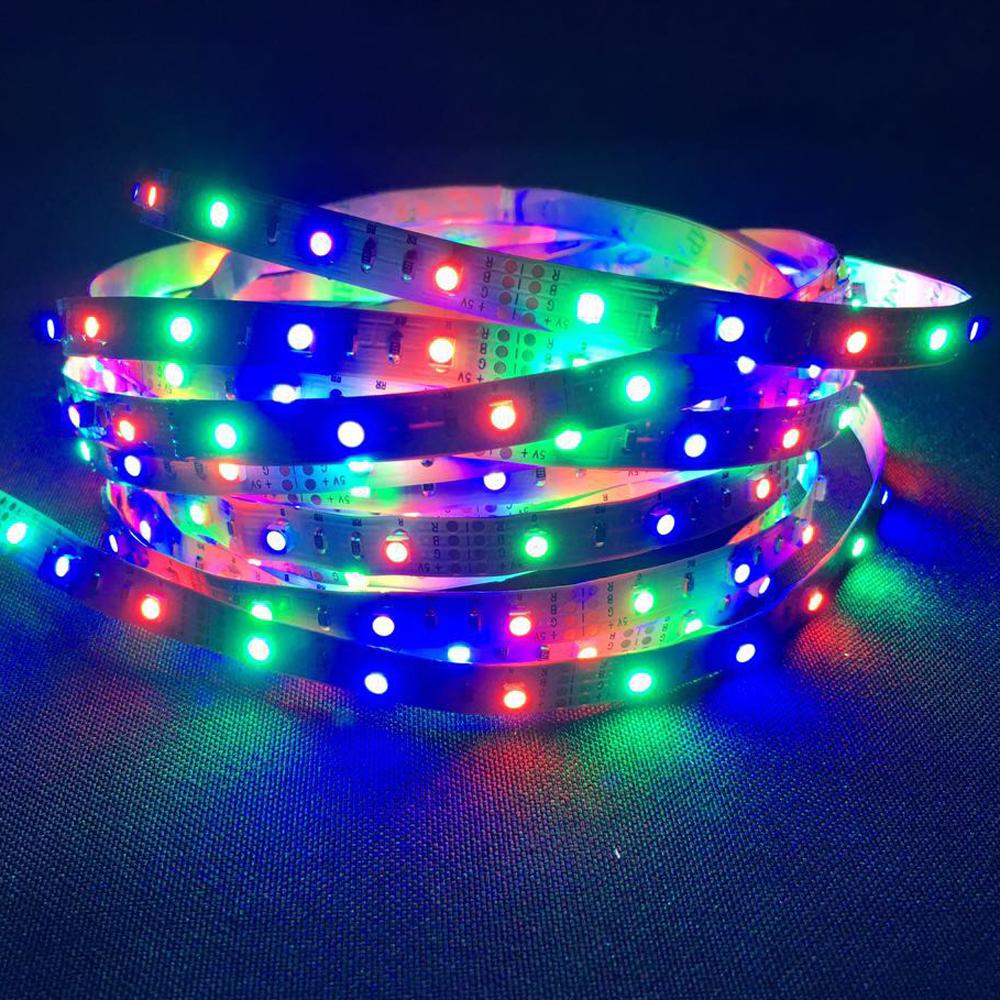

В светодиодных лентах устанавливаются в количестве 30, 60, 120 шт/м, используются в основном для подсветки, реже для освещения, т.к. довольно слабые. Лента 120 шт/м из 3528 потребляет 9.6 Вт/м.

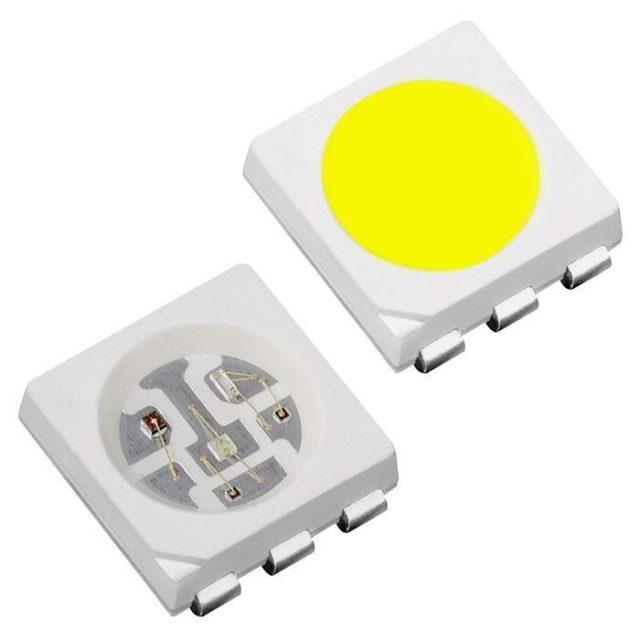

SMD5050 технические характеристики

Светодиод 5050 содержит в своем корпусе три таких же кристаллах, как и в 3528, значит он в три раза мощнее.

Конструктивное исполнение весьма интересно: на его «пузе» вы увидите 6 выводов, это и есть аноды и катоды по одной паре с каждого кристалла.

ток - 3х0.02 А = 0.06 А общий ток при параллельном соединении кристаллов;

мощность - 3х0.06 Вт суммарная до 0.02 Вт;

световой поток - до 20 Лм

катоды со стороны среза на углу корпуса.

На ленте обычно устанавливают 30 и 60 диодов на метр. Лента с 60 светодиодами типа 5050 потребляет 14.4 Вт/м, может успешно использоваться для освещения. Часто встречается в RGB и в RGBW исполнениях.

SMD 5630 технические характеристики

Светодиоды 5630 современнее и технологичнее, используются в прожекторах, светильниках, устанавливаются на светодиодных лентах. На корпусе 4 вывода.

Распиновку вы видите на рисунке выше, катод со стороны срезанного угла.

Характеристики:

Ток - 0.15-0.2 А;

Мощность - 0.5 Вт;

Максимальная температура кристалла - 130 °C;

Световой поток 40 Лм.

Габариты 5.6х3х0.75 мм

В лентах чаще всего поставляется 60 шт/м, а также металлических линейках с количеством диодов 72шт, питанием 12В. Такая лента потребляет до 18 Вт/м, можно использовать для основного освещения комнаты, или декоративной подсветки, например . Бывают в RGB исполнении.

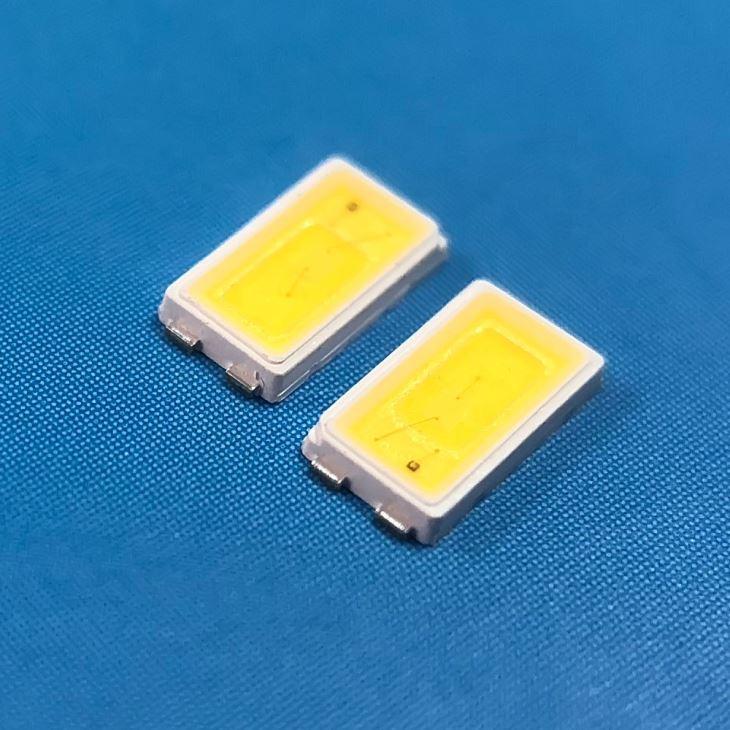

SMD 5730 - технические характеристики

Очень похожи на предыдущие, выпускаются в версиях 5730-05 и 5730-1, на 0.5 и 1 Вт соответственно. Обладают немного большим световым потоком. В отличие от 5630 у 5730 два вывода, а длина их немного больше.

Характеристики:

ток - 0.15/0.3 А;

мощность - 0.5/1 Вт;

световой поток - 55/110 Лм;

габариты с учетом длины выводов - 5.7х3х0.75 мм.

Вы могли заметить, что у этого и предыдущего светодиода кроме выводов для подключения, на нижней части есть металлическая площадка, она нужна для отвода тепла. Такое конструктивное решение позволило успешно использовать чипы высокой мощности. Кстати это также поможет определить цоколевку светодиода, теплоотвод на них смещен к АНОДУ.

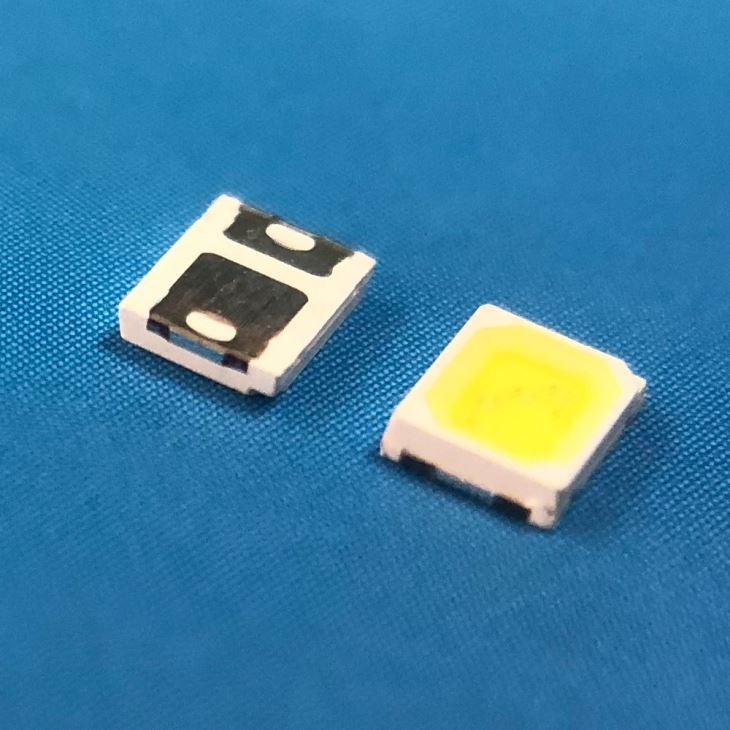

SMD 2835 - технические характеристики

Это не опечатка, маркировку 2835 часто путают с 3528, но это совершенно разные поколения светодиодов. LED 2835 современнее и ярче. Первое отличие, которое бросается в глаза - это площадь покрытая люминофором у 3528 круглая, а у 2835 ближе к прямоугольнику. Световой поток у первых до 40 Лм/Вт, а у 2835 больше 110 Лм/Вт, что в 2-3 раза ярче, при той же потребляемой мощности.

Увеличение мощности вызвало необходимость улучшить теплоотдачу, поэтому корпус 2835 сделали тоньше, а контактные площадки больше. Промышленностью выпускаются на 0.2, 0.5 и 1Вт. Однако не стоит забывать, что чем больше мощность, тем больше выделяется тепла и при таких маленьких размерах это очень важно.

Характеристики:

Ток - 0.06 А;

Мощность - 0.2 Вт;

Световой поток - 25 Лм;

Рабочая температура - 65 °C;

Габариты - 2.8х3.5х0.95 мм.

На светодиодных лентах монтируются также в количестве 30, 60, 120 штук на метр. Например, лента с плотностью светодиодов 60 шт/м потребляет мощность 4.8 Вт/м, благодаря своим характеристикам гораздо более эффективны в плане энергосбережения и освещения, чем 3528, можно использовать в качестве источника света и декоративной подсветки.

Сводная таблица характеристик SMD 3014, 7020, 3020

Светодиоды которые реже встречаются я решил рассмотреть все вместе в сводной таблице.

Светодиоды 3014 очень компактны, лучше подходят для декоративной подсветки, их внешний вид изображен ниже.

Лично я скептически отношусь к классическим гибким лентам с 7020-ми из-за высокой мощности светодиодов, однако в продаже имеются такие 60 шт/м.

Заключение

К сожалению, качество большей части led-продукции оставляет желать лучшего. Производители либо пренебрегают схемами включения диодов, либо источниками питания, либо вообще закупают низкосортные подделки для своих приборов. Поэтому я и не стал указывать такой параметр, как . Он сильно зависит от качества люминофора.

Тем более в сети встречается информация о том, что и систему определения CRI индекса цветопередачи научились обманывать, люминофор состоит из таких компонентов, которые формируют световой поток с пиками в спектре на нужных длинах волн для успешного прохождения теста.

Получается, что при высоком индексе реальное различие цветов глазом страдает. Срок службы указывать бессмысленно, у светодиодов он обычно от 30 до 50 тысяч часов, однако сильно зависит от источника питания (вернее качества питания), теплового режима и режима эксплуатации в целом.

Также я не указывал и угол свечения, так как на всех SMD светодиодах он лежит в пределах 105-135°, а самый распространенный - 120°.

В результате напрашивается вывод о том, что такой популярный товар как светодиод на деле оказывает сложно найти надлежащего качества. Если вы хотите получить достойный свет лучше обратить внимание на продукцию проверенных производителей, например OSRAM, Philips, CREE.

Алексей Бартош

Светодиодные осветительные приборы известны своей производительностью, мощностью, экономичностью и долговечностью. В последние годы популярность стали завоевывать SMD светодиоды. Благодаря лучшему теплоотводу элементы можно монтировать на любую поверхность.

SMD светодиоды – что это такое

LED SMD – светодиодные лампы поверхностного монтажа. Главное их отличие от обычных диодов – способ установки, что обуславливает конструкционные особенности. В стандартном выводном варианте имеются длинные выводы для установки лампы через отверстия в плате. В SMD устройстве есть только контактные площадки – планерные выводы, поэтому изделие закрепляют прямо на плату. Этот способ и называют поверхностным монтажом. Установка диодов очень проста и может выполняться неспециалистом.

Такое решение имеет еще один существенный плюс. Характеристики SMD светодиодов включают большую световую мощность при низком потреблении электричества. Однако реализация такого достоинства требует очень хорошего теплоотведения. Массивные короткие выводы более эффективны и лучше отводят тепло. Кроме того, диод практически сидит на плате и передает тепло и ей.

SMD светодиоды более устойчивы к вибрациям и механическим повреждениям за счет более плотной «посадки».

Расшифровка маркировки SMD светодиодов

Марки светодиодов обозначают для того, чтобы сделать их применение более удобным. Используются для этого только 4 цифры, так что «разгадать» обозначение несложно.

Устройства классифицируют по размерам, и маркировка, по сути, указывает на величину изделия. Цифры обозначают длину и ширину в миллиметрах. Например, модель 3528 имеет размеры 3,5*2,8 мм. Остальные сведения о приборе можно получить из инструкции.

Важно! Изучать инструкцию полезно, поскольку многие китайские производители устанавливают в типичный корпус чипы меньшей мощности. При этом легко приобрести светодиод мощностью в 0,1 Вт вместо 1 Вт.

Размеры SMD светодиодов

Типоразмеры SMD светодиодов, в какой-то мере определяют параметры изделия. Видов их существует множество, но к наиболее популярным относят следующие 6.

Размеры, мм	Количество кристаллов	Мощность, Вт	Световой поток, Лм	Температура эксплуатации, С

Таблица включает лишь основные параметры, но позволяет сравнить световой поток и мощность прибора.

Важно! Мощность светового потока зависит от цвета светодиода.

Помимо перечисленных, выпускают еще и множество светодиодов в 3 и 6 вольт, использующихся для подсветки LED-телевизоров, компьютерных мониторов, планшетов, смартфонов.

Характеристики СМД светодиодов

Каждый вид SMD светодиода характеризуется не только величиной излучения и количеством потребляемого тока, но и другими параметрами. Тип изделия определяет применение прибора и особенности монтажа.

Характеристики светодиода 3528

Как видно из таблицы, светодиод SMD 3528 бывает однокристальным и трехкристальным. В первом случае он может генерировать белый нейтральный и теплый свет, а также желтый, синий, зеленый и красный. Во втором подает сразу несколько цветов. Однокристальный вариант оборудован 2 выводами для подсоединения, а трехкристальный – 4 (1 катод и 3 анода). Чтобы предупредить влияние окружающей среды, кристаллы заливаются прозрачным компаундом. Материал может включать люминофор: так выравнивают цветовые показатели прибора.

Световой поток, который излучает прибор, невелик. Зато SMD 3528 обладает миниатюрными размерами и регенерирует разные цвета. Благодаря этому светодиоды используют в лентах подсветки и недорогих декоративных светильниках.

Характеристики светодиода 5050

Светодиод SMD 5050 может включать 3 или 4 кристалла. Для одноцветного светильника выбирают одинаковые или близкие по оттенку кристаллы. 5050 отличается более высокой яркостью – в 3 раза больше, чем 3528. В диодах предусмотрена такая же защита: прозрачный компаунд или люминофор.

Прибор отличается лучшим соотношением мощности и цены и обеспечивает любой цвет светового потока. Как правило, 5050 устанавливают на декоративные осветительные ленты – одноканальные, RGB, RGBW. Если увеличить плотность крепления – до 60 штук на 1 м, светодиодную ленту можно использовать не только как украшение, но и для освещения интерьерных элементов. Ленты оснащены контроллерами, что позволяет регулировать оттенок и интенсивность света.

Характеристики светодиода 5630

Элемент 5630 имеет только однокристальное исполнение, но отличается высокой мощностью: генерирует световой поток в 57 люменов. Цвет белый, с разной температурой: холодный, дневной, теплый. Прибор защищен 2 старисторами и может выдерживать импульс тока до 400 мА.

У светодиода 4 вывода, но работу элемента обеспечивает только 2. 2 других вместе с подложкой требуются для отвода тепла. Применяют диод при изготовлении мощных ламп и прожекторов.

Важно! Яркость диода зависит от температуры воздуха. При +85 градусов показатель падает на 25%.

Характеристики светодиода 5730

Однокристальный вариант обладает такой же мощностью, что и 5630, а вот трехкристальный SMD светодиод 5730 втрое мощнее: изучает свет яркостью до 158 люменов. Также предназначен для получения светового потока белого цвета, но с разной цветовой температурой.

Модификация отличается очень низким тепловым сопротивлением, что позволяет обойтись без двух дополнительных выводов, как в 5630. При этом она выдерживает также импульсный ток.

Элемент отличается высокой производительностью и используется также как и 5630 – при производстве мощных светодиодных светильников.

Характеристики светодиода 3014

Однокристальный элемент умеренной мощности – до 11 люменов, и очень небольших размеров. В качестве защиты используется компаунд. Светодиод генерирует белый свет – теплый, холодный, основные цвета, а также оранжевый. Эту относительно недавно появившуюся модификацию относят к категории слаботочных.

При монтаже изделия нужно учитывать его особенность: выводы у него нетипично длинные и достигают нижней части корпуса. Таким образом, улучшается теплоотвод.

Главное назначение 3014 – модули и ленты декоративной подсветки. Нередко диоды применяют при производстве автомобильных ламп и настольных приборов.

Характеристики светодиода 2835

Из всех типов SMD светодиодов модель является самой мощной: излучает примерно на 20% больше света, чем 5730. Так можно уменьшить энергопотребление. Однокристальный прибор производят в трех версиях разной мощности. Он излучает белый свет разной температуры. По размерам близок к элементу 3528, но имеет круглую линзу.

Этот вариант наиболее популярен, так как применяют его при изготовлении буквально любых осветительных приборов: ламп на улице, прожекторов, бытовых светодиодных светильников. А это означает большое количество подделок, где вместо одноваттного диода устанавливают элемент меньшей мощности.

Применение SMD светодиодов

Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.

Чаще всего приборы такого рода встречаются в следующих изделиях:

карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
лампы и поворотники на автомобилях;
бытовые осветительные изделия разных видов;
декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
вывески, указатели, светофоры, рекламные щиты;
необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
слаботочные модификации активно используют для индикации.

В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.

Требования к подключению

Устанавливать диоды можно на любой поверхности: на бетонном потолке, оклеенном обоями, на пластиковой панели, рядом с натяжными пленками. Благодаря хорошему теплоотводу исключается возможность повредить материал. Но хотя монтаж приборов весьма прост по сравнению с выводными, установка требует выполнения нескольких рекомендаций:

чтобы подключить изделие к источнику питания, нужно использовать драйвер, в противном случае светодиод может выйти из строя или работать в некорректном режиме;
если используют только 1 резистор, элементы следует соединять последовательно, чтобы избежать разброса параметров;
запрещается соединять последовательно диоды с разными показателями по рабочему току, в этом случае часть элементов будет светить тускло;
при слишком высоком токе светодиод перегревается и перегорает, соответственно, допускается установка резистора только с достаточным сопротивлением.

Если предполагается монтаж садовой подсветки, следует выбирать изделия, защищенные от действия влаги и пыли.

Заключение

SMD светодиоды отличаются очень хорошим теплоотводом, что, с одной стороны, обеспечивает их работу при довольно высоких температурах, а с другой – позволяет монтировать на любую поверхность. Видов элементов очень много, так что для любого случая – от прожектора до индикации, можно подобрать соответствующую модификацию.

Содержание:

Светодиоды становятся все более популярными в современных системах освещения. Они активно используются при оформлении дизайна, декорировании, для и в других областях. Светодиодные источники излучают чистый свет, являются экономичными и безопасными. В настоящее время все чаще используются SMD светодиоды, известные как surface mounted device, что означает устройство с креплением на поверхность. Их мощность и световой поток постоянно повышаются так же как и у традиционных лампочек с длинными ножками и круглой пластиковой линзой.

Общее устройство и принцип работы SMD светодиодов

Главным преимуществом таких светодиодов является их максимально близкое расположение кристалла относительно теплоотвода. Этот фактор имеет важное значение при излучении мощного светового потока с выделением большого количества тепла. Мощность одного SMD светодиода находится в диапазоне 0,01-0,2 Вт, а на отдельную керамическую подложку может быть установлено от 1 до 3 кристаллов.

Благодаря своей конструкции, контактные площадки подложки светодиодов непосредственно соединяются с монтажной платой. Широкий угол освещения и другие параметры позволяют со стандартным цоколем. Данные светодиоды широко применяются в различных дисплеях и табло за счет небольших размеров корпуса. Они легко монтируются на платы, объединяются в ленты и линейки, удобные для последующего разделения и монтажа. Широкий ассортимент типоразмеров корпусов существенно расширяет сферу использования SMD светодиодов.

Для выращивания кристаллов применяется стандартная технология, представляющая собой металлоорганическую эпитаксию. Толщина каждого выращенного слоя постоянно измеряется и строго контролируется. В отдельные слои добавляются специальные примеси - акцепторы или доноры, обеспечивающие получение р-п-перехода, когда электроны концентрируются в п-области, а дырки - в р-области.

На определенном этапе протравливаются пленки, создаются контакты к слоям переходов, контактные выводы покрываются металлической пленкой. Такая пленка выращивается на общей подложке, после чего она разрезается на множество чипов, площадью 0,06-1,0 мм. В дальнейшем эти чипы используются для изготовления светодиодов.

Готовые кристаллы устанавливаются в специальные корпуса. Затем к ним подводятся контакты, а в конце на кристалл монтируется оптическое покрытие для отражения излучения или, наоборот, для просветления поверхности. Например, при изготовлении белого светодиода выполняется равномерное нанесение люминофора. На следующем этапе от корпуса с кристаллом отводится тепло, а затем он покрывается пластиковым куполом для фокусирования света под нужным углом. Изготовление светодиодов таким способом предполагает использование новых технологий, составляющих около половины стоимости всего источника света.

Существует специальная технология размещения SMD светодиодов на единую подложку. Сокращенно она называется СОВ, что означает chip-on-board или чип на плате. При использовании данной технологии на плате размещается сразу несколько кристаллов, у которых отсутствуют керамические подложки и корпуса. Установленные кристаллы в дальнейшем покрывает общий слой люминофора, что позволяет значительно улучшить характеристики и снизить общую стоимость всей матрицы.

Независимо от технологии изготовления, все SMD светодиоды монтируются на общей металлической подложке, нередко выполняющей охлаждающую функцию. Если же светодиодная сборка обладает повышенной мощностью, устраивается дополнительное охлаждение с использованием радиатора и вентилятора.

Таким образом, маломощные SMD светодиоды, установленные в большом количестве в светильник, позволяют получить качественный рассеянный свет не применяя для этого какие-либо специальные оптические системы. В этом случае устанавливается лишь защитное стекло, поглощающее только 8% светового потока.

Плюсы и минусы светодиодов SMD

Несмотря на более низкую мощность по сравнению с люминесцентными лампами, светодиоды данного типа относятся к одним из наиболее перспективных. За счет белого излучения обеспечивается высокая точность передачи цветов и оттенков. SMD светодиоды за счет отличной световой отдачи, достигающей 146 люменов на Вт, позволяют в системах освещения.

Конструкции этих светодиодных источников света отличаются повышенной устойчивостью к вибрациям и механическому воздействию. Поэтому они активно используются в промышленном и уличном освещении. Срок службы таких светодиодов составляет около 30 тыс. часов, при ежедневной работе не менее чем 8 часов. Все типы устройств, в том числе SMD 3528, SMD 5050 и другие способны выдерживать любое количество циклов включений и выключений.

Светильники SMD отличаются широким спектром цветовой гаммы, куда входит не только интенсивность излучения, но и оттенки. В связи с этим отпадает надобность в использовании светофильтров. Многие светодиоды, например, SMD 5630 и SMD 5730 обладают низкой инерционностью, то есть они сразу начинают работать на полную мощность. Не нужно ждать нагрева и последующего свечения, как это бывает у обычных светильников.

Светодиоды SMD 3014, SMD 2835 и прочие аналогичные элементы отличаются разными углами излучения. Во время работы происходит генерация направленного светового потока, освещающего конкретную площадь, а не все окружающее пространство. Несомненным достоинством таких светильников является их абсолютная нечувствительность к холодам.

В качестве недостатков можно отметить непереносимость высоких температур, требующая проведения дополнительных мероприятий по вентиляции и отводу тепла. Следует отметить и высокую стоимость этих устройств, которая полностью окупается в процессе дальнейшей эксплуатации.

Характеристики SMD элементов

Светодиоды этого типа отличаются от других изделий собственными специфическими характеристиками. Прежде всего, вся их конструкция предназначена для поверхностного монтажа, в результате отпадает необходимость в пайке, креплениях и сборке. Большинство SMD светодиодов обладают низким тепловым сопротивлением, то есть они не нагреваются и могут располагаться на любых поверхностях - потолках, пластиковых панелях, возле натяжных полотен и т.д.

В зависимости от марки, размеры smd светодиодов могут быть самыми разными, в связи с чем они успешно используются в любых местах. В процессе работы мощность излучения этих элементов остается неизменной.

Многие светодиоды имеют силиконовое покрытие, способствующее герметизации и улучшенному отводу тепла. Для того чтобы правильно подобрать нужное изделие, применяется специальная маркировка smd светодиодов, в которой отображаются все основные параметры.

Более наглядно технические характеристики отображены в таблице:

Параметры	3528	5050	5630	5730	2835
Световой поток (Лм)				100
Мощность (Вт)	0,06	0,2	0,5	1,0	0,2
Температура (0 С)
Сила тока (А)	0,02	0,06	0,15	0,3	0,18
Напряжение (В)	3,3	3,3	3,3	3,4	3,3
Размеры (мм)	3,3х2,8	5,0 х 5,0	5,6х3,0	5,7х3,0	2,8х3,5

Светодиод – полупроводниковый прибор, преобразующий электрический ток в световое излучение. В отличие от ламп накаливания и энергосберегающих, долговечней и энергоэффективней. По исполнению делятся на два основных типа – DIP и SMD (СМД).

Различаются по конструкции корпуса и расположением контактов. В статье мы расскажем про SMD диоды.

Surface Mounted Device (SMD) – прибор, монтируемый на поверхность. Говоря другими словами, если DIP светодиод имеет длинные контактные ножки и монтируется через отверстия в электрической плате, то СМД аналоги – прямо на плату или в светодиодную ленту, так как имеют маленькие контакты.

Япония – лидер развития технологий светодиодов, СМД диода в частности. Поэтому лучшая продукция у них.

Корпуса smd элементов

Основной тип – пластмассовый корпус прямоугольной формы.

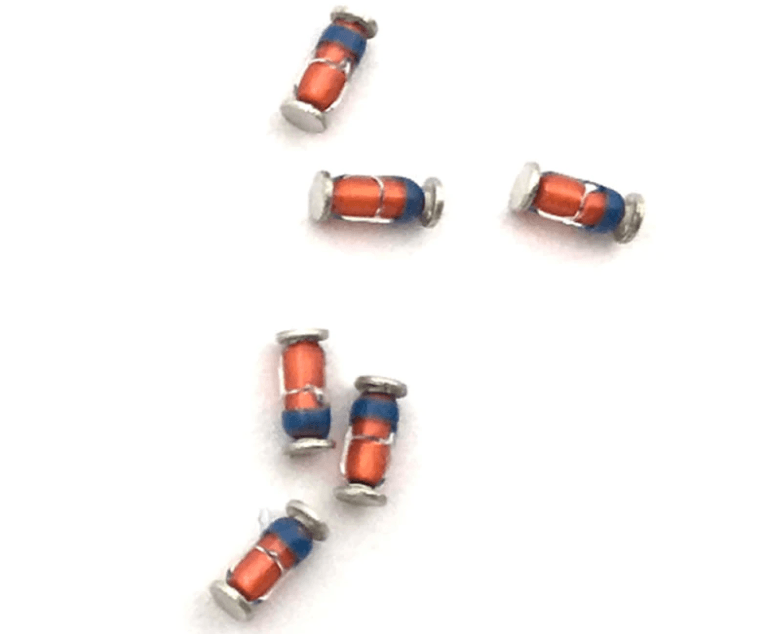

Массовое производство налажено именно для такого типа. Если брать обычные диоды, а не источники света, то там ещё есть корпус металлостеклянный цилиндрической формы. Для нужд именно освещения смысла в таком исполнении нет.

Более важны размеры СМД светодиодного элемента. Их можно узнать по маркировке.

Маркировка smd полупроводников

Четыре цифры в маркировке обозначают длину и ширину в сотых миллиметра. Например, диод 1206 длинной 12 мм и шириной 6 мм.

Приписка RGB обозначает, что светодиод может выдавать один из трех цветов – красный, зеленый или голубой.

Для радиолюбителя обычно достаточно знания этих двух параметров в маркировке СМД диодов.

Краткие технические характеристики и применение

Популярны СМД светодиоды с маркировками 5050, 3528 и 5630 (5730). Именно в светодиодной ленте используются такие SMD кристаллы, благодаря чему получили широкое распространение.

Но других типоразмеров достаточно много. Вот основные из них (краткая характеристика и сферы применения, наиболее распространенных из них):

0603. Мощность 1,9 – 2, 3 ватт. Обычно применяется в приборных панелях автомобиля и в подсветки экрана в некоторых мобильных телефонах.

2835. Мощность 0, 2 – 1. Применяются в LED-лампочках, в карманных и тактических фонариках. Хорошо экономят энергию. Но в основном только белый цвет.

Не путайте с 3528, который более старый и не такой энергоэффективный.

3528. Появился давно. В отличие от 2835 выпускается в разных цветах: теплый и холодный белый, красный, зеленый, желтый и синий.

3014. Мощность 0, 1 Вт. Современные светодиоды. Конкретную сферу применения назвать сложно, в интернете информации мало.

3030. 1,5 — 2, 2 Вт. Для ремонта ЖК и LED телевизоров.

3535. 1-3 Вт. Заняли твердое место на рынке из-за высокой теплоотдачи. Активно применяются в уличном освещении и на производстве.

5050. 0, 2 или 0, 26 Ватт. В сущности, это просто три диода 3528 в одном корпусе. Используется для красивого общего освещения – барах, ресторанах, гостиницах и проч.

5630. 0, 5 Ватт. Лучшее применение в светодиодных лентах. Требуют хорошего охлаждения, потому почти не используются в других сферах.

0805 и 1206 мало распространены. Применяются в основном радиолюбителями или для подсветки телефонов (смартфонов).

5730. Мощность от 0,5 до 1 ватта. Средние характеристики и невысокая цена. Встречается в светильниках всех видов: от декоративного освещения до уличного и промышленного. Один из самых распространенных кристаллов.

Сверхъяркие светодиоды, изобретенные относительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они с успехом используются как в переносных осветительных приборах, так и в стационарных системах освещения и подсветки. Особой популярностью в последнее время стали пользоваться мощные и компактные smd светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, ты узнаешь, почему они так называются, чем отличаются друг от друга и где могут встречаться.

Особенности SMD-светодиодов

Основное визуально заметное отличие smd светодиодов от обычных состоит в конструкции их корпуса:

Обычные с аксиальными выводами (слева) и SMD светодиоды

Если обычный диод имеет достаточно длинные выводы для монтажа через отверстия в плате, то их smd аналоги имеют лишь небольшие контактные площадки (планарные выводы) и монтируются прямо на плату.

Монтаж светодиода обычным способом (слева) и методом поверхностного монтажа

Такой метод сборки называется поверхностным монтажом, отсюда и название светодиодов: smd (англ. Surface Mount Device – прибор для поверхностного монтажа). Такой монтаж наиболее прост, и его можно поручить роботам.

Сборку устройств на smd компонентах можно поручить роботу

Кроме того, стал возможен эффективный отвод тепла от кристалла благодаря очень коротким, но относительно массивным выводам и тому, что прибор практически лежит на плате. Ведь несмотря на свою экономичность, сверхъяркие диоды в процессе работы нагреваются. Эта особенность конструкции позволила изготавливать очень миниатюрные, но мощные smd светодиоды, требующие хорошего отвода тепла.

Сегодня мировая промышленность выпускает множество типов smd светодиодов, отличающихся друг от друга как габаритами, так и электрическими параметрами.

Как расшифровать маркировку

Сверхъяркие smd светодиоды принято маркировать четырьмя цифрами, а линейка выпускаемых сегодня приборов выглядит примерно так:

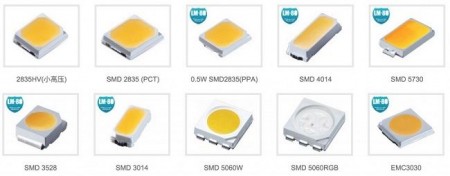

Типоразмеры и внешний вид наиболее популярных smd светодиодов

Типов приборов, конечно, намного больше, но для разбора маркировки нам хватит и этих. Как же разобраться в этой маркировке и что обозначают цифры? Оказывается, ничего сложного тут нет: цифрами обозначены горизонтальные размеры корпуса smd светодиодов – длина и ширина в сотых миллиметра. К примеру, прибор 5050 имеет размеры 5.0х5.0 мм, а 3528 – 3.5х2.8 мм. Больше никакой информации маркировка не несет. Технические характеристики ты можешь узнать только из сопроводительной документации или же поверить на слово продавцу.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Покупая светодиоды, обязательно ознакомься с сопроводительной документацией – наши “друзья” из Китая имеют привычку встраивать в стандартный корпус кристаллы самой различной мощности (обычно меньшей). Если продавец об этом умолчит, то ты запросто можешь получить светодиод мощностью, к примеру, 0.09 Вт вместо одноваттного, но маркировка и внешний вид у него будут тот же!

Краткие технические характеристики

Хотя никакой информации о характеристиках smd светодиодов их цифровая маркировка не несет, все же некоторая связь между типоразмерами и параметрами приборов есть. Рассмотрим параметры самых распространенных видов светоизлучающих smd полупроводников:

Основные технические характеристики светодиодов smd

Тип прибора	Размеры корпуса, мм	Количество кристаллов	Мощность, Вт	*Световой поток, лм**	Рабочий ток, мА	Температура эксплуатации, °С	Телесный угол, °	Цвет свечения
3528	3.5х2.8	1 или 3	0.06 или 0.2	0.6 – 5.0*	20	-40 … +85	120 – 140	белый, нейтральный, теплый, синий, желтый, зеленый, красный, RGB
5050	5.5х1.6	3 или 4	0.2 или 0.26	2 – 14*	60 или 80	-20 … +60	120 – 140	белый, теплый, синий, желтый, зеленый, красный, RGB, RGBW
5630	5.6х3.0	1	0.5	57	150	-25 … +85	120
5730	5.7х3.0	1 или 2	0.5 или 1	50 или 158	150 или 300	-40 … +65	120	холодный, белый, нейтральный, теплый
3014	3.0х1.4	1	0.12	9 – 11*	30	-40 … +85	120	холодный, нейтральный, теплый, синий, желтый, зеленый, красный, оранжевый
2835	2.8х3.5	1	0.2 или 0.5 или 1	20 или 50 или 100	60 или 150 или 300	-40 … +65	120	холодный, нейтральный, теплый

* – зависит от цвета свечения кристалла

А теперь рассмотрим каждый из этих типов более подробно.

smd 3528

smd светодиод этого типа может быть однокристальным (белый, нейтральный, теплый, синий, желтый, зеленый, красный) или трехкристальным (RGB). В первом случае прибор имеет два вывода для подключения, во втором – четыре: один общий (катоды) и три анода. Кристаллы для защиты от окружающей среды заливаются прозрачным компаундом или компаундом с добавлением люминофора, выравнивающего цветовую характеристику диода.

Внешний вид одно- и трехкристального светодиода 3528

Как видно из таблички, этот тип светодиода имеет относительно малый световой поток. Но благодаря небольшим габаритам, умеренной стоимости и способности светить разными цветами, включая RGB, он все же нашел широкое применение в недорогих осветительных приборах и приборах декоративной подсветки.

Очень часто светодиоды 3528 входят в состав lcd лент подсветки. Такая лента с smd-светодиодами используется чаще всего в декоративных целях.

Автомобильные лампы и светодиодная лента, собранные на 3528

smd 5050

В отличие от 3528, 5050 имеет исключительно трехкристальное или четырехкристальное (RGBW) исполнение. Если прибор одноцветный, то все три кристалла имеют одинаковый или близкий (для выравнивания цветовой характеристики) цвет светового излучения. Это значит, что диод 5050 имеет втрое большую яркость, чем его однокристальный собрат smd 3528. Как и в первом случае, кристаллы защищены компаундом с люминофором или без него.

Трехкристальный светодиод 5050

Это, пожалуй, наиболее популярный прибор, используемый для декоративной подсветки и освещения. Он имеет оптимальное отношение стоимость/мощность и может обеспечить любой цвет подсветки (в случае использования rgb5050), включая белый повышенной яркости (четырехкристальный вариант), за счет простого изменения мощности на каждом из кристаллов.

Чаще всего такие светодиоды встраивают в такие светодиодные декоративные ленты, как:

одноканальная, где три кристалла соединены параллельно и питаются одним напряжением;
RGB и RGBW, имеющие три и четыре канала соответственно.

Благодаря достаточно высокой мощности диодов уже при их плотности 60 шт. на 1 метр светодиодной ленты она может успешно использоваться не только для декоративной подсветки, но и для освещения интерьера. При этом цветовую температуру и даже цвет освещения пользователь может изменять самостоятельно, для этого достаточно установить соответствующий контроллер.

Светодиодные ленты 5050 одноцветная (слева), RGB и RGBW

smd 5630 и 5730

smd 5630 представляет собой однокристальный мощный прибор (см. таблицу выше), способный создать световой поток до 57 люмен. Благодаря встроенной защите, собранной на двух стабисторах, прибор в состоянии выдерживать импульсный ток до 400 мА и переполюсовку. Светодиод имеет 4 вывода, но в работе кристалла участвуют только два. Оставшиеся два и металлическая подложка используются для лучшего теплоотвода. Цвет свечения светодиода – белый разной цветовой температуры.

Внешний вид и внутренняя схема светодиода 5630

Приборы 5730 могут быть как одно, так и двухкристальными. Первые имеют сходные с 5630 характеристики, вторые вдвое мощнее (1 Вт) и в состоянии создавать световой поток до 158 лм.

Внешний вид светодиода 5730

Оба типа приборов излучают белый свет различной цветовой температуры и могут использоваться для изготовления мощных светодиодных лент, ламп, прожекторов.

Автомобильная лампа на 5630 и стоваттный прожектор на 5730

Однокристальный компактный прибор умеренной (0.12 Вт) мощности и световым потоком до 11 лм. В зависимости от исполнения может излучать белый свет разной цветовой температуры, а также синий, желтый, зеленый, красный и оранжевый. Для защиты от окружающей среды и коррекции цветовой температуры кристалл покрывается компаундом с люминофором.

Светодиод smd 3014

Основная область применения smd 3014: светодиодные ленты и модули для декоративной подсветки, точечные светильники и лампы к ним. Нередко используются для изготовления автомобильных ламп.

Автомобильная лампа, настольный и встраиваемый светильники, лента на основе диодов smd 3014

smd 2835

Однокристальный светодиод повышенной мощности. Выпускается в трех исполнениях: 0.2, 0.5 и 1 Вт. Излучает белый свет различной цветовой температуры, по размерам корпуса совпадает с прибором 3528, но отличается от последнего прямоугольной линзой (у 3528 она круглая).

smd 2835 (слева) и smd 3528

Из-за высокой популярности приборов выпускается очень много подделок, в которые устанавливаются кристаллы меньшей мощности. Так, хотя китайский smd 2835 и выпускается официально, но оснащается он кристаллом всего 0.09 Вт. Внешне отличить его от одноваттного бывает невозможно из-за добавленного в компаунд люминофора, поскольку он непрозрачен, соответственно, оценить размеры кристалла на глаз не получится.
