Самый простой и эффективный металлоискатель. Самодельные металлоискатели: простые и посложнее – на золото, черный металл, для стройки. Как сделать подводный металлоискатель своими руками
Можно купить примерно за 100-300 долларов. Цена на металлодетекторы сильно взаимосвязана с их глубиной обнаружения, далек не каждый металлоискатель может "видеть" монеты на глубине в 15 см. Помимо этого на стоимости металлодететкора еще сильно сказывается наличие распознавателя типа металлов ну и типа интерфейса, модные металлоискатели порой оснащают дисплеем для удобной работы.
В этой статье будет рассмотрен пример сборки своими руками мощного металлоискателя под названием Pirat. Прибор способен улавливать под землей монеты на глубине в 20 см. Что же касается крупных предметов, то здесь вполне реальна работа на глубине и во все 150 см.
Видео работы с металлоискателем:
Такое название этот металлоискатель получил из-за того, что он является импульсным, это обозначение двух первых его букв (PI-импульс). Ну а RA-T созвучно со словом radioskot - это название сайта разработчиков, где была и выложена самоделка . По словам автора, собирается Пират очень просто и быстро, для этого хватит даже начальных навыков в работе с электроникой.
Недостатком такого устройства является то, что оно не имеет дискриминатора, то есть не умеет распознавать цветные металлы. Так что поработать с ним на загрязненных различного рода металлами участках не получится.
Материалы и инструменты для сборки:
- микросхема КР1006ВИ1 (или ее зарубежный аналог NE555) - на ней строится передающий узел;
- транзистор IRF740;
- микросхема К157УД2 и транзистор ВС547 (на них собирается приемный узел);
- провод ПЭВ 0.5 (для наматывания катушки);
- транзисторы типа NPN;
- материалы для создания корпуса и так далее;
- изолента;
- паяльник, провода, прочий инструмент.
Остальные радиокомпоненты можно увидеть на схеме.
Еще нужно найти подходящую пластиковую коробочку для монтажа электронной схемы. Еще будет нужна пластиковая труба для создания штанги, на которую крепится катушка.
Процесс сборки металлоискателя:
Шаг первый. Создаем печатную плату
Самой сложной частью устройства является, конечно же, электроника, поэтому с нее и целесообразно начать. В первую очередь нужно сделать печатную плату. Всего есть несколько вариантов плат, в зависимости от используемых радиоэлементов. Есть плата для NE555, а есть плата на транзисторах. Все необходимые файлы для создания платы есть к статье. Также в интернете можно найти и другие варианты плат.
Шаг второй. Устанавливаем электронные элементы на плату
Теперь плату нужно спаять, все электронные элементы устанавливаются в точности, как на схеме. На картинке слева можно увидеть конденсаторы. Эти конденсаторы являются пленочными и имеют высокую термостабильность. Благодаря этому металлоискатель будет работать более стабильно. Особенно это актуально, если пользоваться металлоискателем осенью, когда на улице временами уже достаточно холодно.
Шаг третий. Источник питания для металлоискателя
Для питания устройства нужен источник от 9 до 12 В. Важно отметить, что прибор в плане потребления энергии довольно прожорлив, и это логично, ведь он и мощный. Одной батарейки крона тут надолго не хватит, рекомендуется применять сразу 2-3 батареи, которые соединяют параллельно. Еще можно использовать один мощный аккумулятор (лучше всего заряжаемый).
Шаг четвертый. Собираем катушку для металлоискателя
В связи с тем, что это импульсный металлоискатель, здесь точность сборки катушки не так важна. Оптимальным диаметром является оправка 1900-200 мм, всего нужно намотать 25 витков. После того, как катушка будет намотана, ее нужно хорошенько обмотать сверху изолентой для изоляции. Чтобы увеличить глубину обнаружения катушки, нужно намотать ее на оправку диаметром порядка 260-270 мм, а количество витков снизить до 21-22. Провод при этом используется диаметром 0.5 мм.
После того, как катушка будет намотана, ее нужно установить на жестком корпусе, на нем не должно быть металла. Здесь нужно немного подумать и поискать любой подходящий по размерам корпус. Он нужен для того, чтобы защитить катушку от ударов во время работы с устройством.
Выводы от катушки припаиваются к многожильному проводу, диаметром около 0.5-0.75 мм. Лучше всего, если это будут два, свитые между собой провода.
Шаг пятый. Настраиваем металлоискатель
При сборке точно по схеме настраивать металлоискатель не требуется, он и так имеет максимальную чувствительность. Для более тонкой настройки металлоискателя нужно покрутить переменный резистор R13, нужно добиться редких щелчков в динамике. Если достичь этого получается только в крайних положения резистора, то необходимо сменить номинал резистора R12. Переменный резистор должен настраивать устройство на нормальную работу в средних положениях.
Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель
. В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.
Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.
Схема металлоискателя на микросхемах
Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.
Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.
Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:
Если громкости окажется слишком много, можно ввести в схему регулятор громкости:
Детали самодельного металлоискателя:
- Микросхемы; К176ЛА7, К176ЛА9
- Кварцевый резонатор; 1 МГц
- Варикап; Д901Е
- Резисторы; 150к-3шт., 30к-1шт.
- Резистор переменного сопротивления; 10к-1шт.
- Конденсатор электролитический;50Мкф/15 вольт
- Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390
Большинство деталей расположены на печатной плате:
Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:
Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:
Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:
Осталась самая ответственная часть: изготовить поисковую катушку.
Катушка для металлоискателя
От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).
Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:
Ответную часть разъёма я закрепил на катушке:
В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.
После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.
Готовые катушки выглядят вот так:
Настройка готового металлоискателя
Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:
Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:
Внешний вид готового прибора выглядит вот так:
В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.
ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ
Почему именно Volksturm был назван лучшим металлоискателем? Главное - схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации - определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.
Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.
1. Принцип работы и обнаружения целей этого металлоискателя?
2. Как проверить Работает ли плата металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как сводить катушки в ноль?
7. Какой провод для катушек лучше?
8. Какие детали и чем можно заменить?
9. От чего зависит глубина поиска целей?
10. Питание металлоискателя Volksturm?
Принцип работы металлоискателя Volksturm
Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки - передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит - значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.
Как проверить работает ли плата металлоискателя
Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет - проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.
1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ - если есть реакция, все операционники работают, если нет - проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.
2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом - заменяем кварц.
3. Проверили усилители и генератор. Если все исправно, но все равно не работает - меняем ключ (CD 4066).
Какой резонанс катушек выбрать
При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.
Какие конденсаторы лучше установить в схему металлоискателя
Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.
Как настроить резонанс катушек металлоискателя
Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь - у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) - на черные металлы будет протяжный звук, цветные - короткий.
Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её - другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В - очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости - 0.01 мкф (0.07+0.01=0.08). Смотрим - уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ - смотрим на вольтметр, а там 20 В. Великолепно, едем дальше - ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.
Как сводить катушки металлоискателя в ноль
Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки - нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) - катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц - можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.
Какой провод для поисковых катушек лучше
Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё - лучше. Но если намотать 1 мм - будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали - столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 - ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой - типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией - фум лента или изолента. Далее - обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично - иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.
Какие детали и чем можно заменить
Транзисторы
:
BC546 - 3шт или КТ315.
BC556 - 1шт или КТ361
Операционники
:
LF353 - 1шт или меняйте на более распространенную TL072.
LM358N - 2шт
Цифровые микросхемы
:
CD4011 - 1шт
CD4066 - 1шт
CD4013 - 1шт
Резисторы постоянные
, мощностью 0,125-0,25 Вт:
5,6К - 1шт
430К - 1шт
22К - 3шт
10К - 1шт
390К - 1шт
1К - 2шт
1,5К - 1шт
100К - 8шт
220К - 1шт
130К - 2шт
56К - 1шт
8,2К - 1шт
Резисторы переменные
:
100К - 1шт
330К - 1шт
Конденсаторы неполярные
:
1нФ - 1шт
22нФ - 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ - 1шт
1мкФ - 2шт
47нФ - 1шт
10нФ - 1шт
Конденсаторы электролитические
:
220мкФ на 16В - 2шт
Динамик миниатюрный.
Кварцевый резонатор на 32768 Гц.
Два сверхярких светодиода разного цвета.
Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 - К561КТ3, CD4013 - 561ТМ2, CD4011 - 561ЛА7, LM358N - КР1040УД1. У микросхемы LF353 - прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно - LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм - чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации - 10 мА. И не забудь про панельки - удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 - в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы - 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для варианта и для (вариант с ручной отстройкой от земли).
От чего зависит глубина поиска целей
Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.
По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.
Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см - большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.
Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.
Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под старого монитора 15". В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50x70 мм - 60 см, гайка М5-5 см, монетка - 30 см, ведро - около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

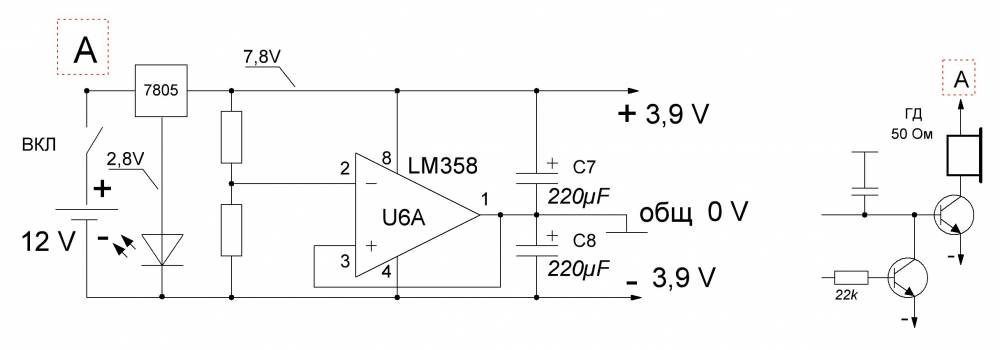

Питание металлоискателя
Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай - питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант - крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.
Самодельный металлоискатель
А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание - ноль эмоций. Меряю напряжение на ногах генератора - на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю - на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа - пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя - красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.
Теперь настраиваем плату металлоискателя. Не работал регулятор "SENS" - чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора "THRESH" - порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.
Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще - разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать - раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.
Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит "ноль" и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!
Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.
Отправим материал вам на e-mail
Вы просто не поверите, сколько сокровищ лежит буквально под нашими ногами. Понятно, что мы и не подозреваем о наличии клада, пока он не отзовётся писком в металлоискателе. Без этого инструмента не могут себе представить работу археологи, геологоразведчики, поисковики и строители. Профессиональный инструмент стоит дорого, так что если для вас поиски клада – хобби, вы непременно задумаетесь, как сделать металлоискатель своими руками. Cегодня редакция сайт предлагает изучить некоторые лайфхаки, рабочие схемы и проверенные инструкции по изготовлению этого прибора. Это не так сложно, как кажется, и даже если вы начинающий радиолюбитель, справитесь с задачей без особых усилий.
Поиски сокровищ – увлекательное хобби, требующее знаний не только в области истории, но и в технике и электронике
Принцип действия прибора основан на законах физики, позволяющих распознавать объекты на расстоянии. Действие это направленное и ограниченное. Чем дороже металлоискатель, тем больше радиус его работы и чувствительность детектора. В сложных моделях есть функция распознавания металлов. Каждый вид металла по-своему взаимодействует с частотой поискового контура, а прибор сравнивает реакцию с эталоном и выводит информацию для оператора на дисплей или подаёт звуковой сигнал.
В другом популярном варианте конструкции прибор анализирует сдвиг фазы в передающей и приёмной катушке. Когда в зоне действия детектора нет металлов, катушка передаёт сигнал с небольшой амплитудой. По мере приближения к поисковому объекту амплитуда увеличивается. Таким образом, вы можете различать цветные и чёрные металлы и обнаруживать пустоты в грунте. Устройство металлоискателя отражено в следующей схеме.
Параметры металлоискателей в зависимости от назначения и технического устройства
Металлоискатели для любителей – это простейшие устройства динамического типа. Поисковая головка прибора должна постоянно двигаться, только так может появиться искомый сигнал. Если вы остановите движение, сигнал пропадёт. Такие простейшие детекторы удобны тем, что не требуют сложных настроек, позволяют исключать средние грунты. Из недостатков придётся отметить его слабую чувствительность и частые ложные срабатывания на сложных участках.
Приборы среднего класса имеют лучшую чувствительность. В заводской комплектации к такому устройству идёт несколько поисковых головок разного размера. Для настройки детектора потребуются определённые навыки. Металлоискатели среднего класса способны распознавать металлы.
Компьютеризированные устройства – это уже профессиональный инструмент с жидкокристаллическим экраном и стрелочной индикацией. В памяти его процессора загружены программы, способные распознавать и различать сигнал, классифицировать каждый обнаруженный объект. Профессионалы самостоятельно программируют устройства под условия поиска, исключая нежелательные срабатывания.
Инструменты для поиска золота срабатывают не только на монеты и драгоценности, находящиеся в земле, но и на самородный металл. Он не годится для поиска мелких частиц, вроде песка. Их он не распознаёт, особенно если грунт имеет высокую минерализацию.
| Тип | Особенности | Годится ли для изготовления своими руками |
|---|---|---|
| Приём-передача | Работает с двумя индукционными катушками. При отсутствии искомого объекта сигнал не проходит в приёмную катушку. | Да |
| Индукционный | Объединяет функции обеих катушек. Сигнал постоянный, меняющийся при определении металла. | Нет, как правило, возникают сложности с выделением результативного сигнала. |
| На основе измерителя частоты | В конструкцию прибора входит LC-генератор, меняющий частоту при обнаружении металлических предметов. Имеет невысокую чувствительность. | Да |
| С измерителем добротности | Имеет анализатор сигналов LC-генератора. Плохо работает при низких температурах. | Да |
| Импульсный | Основан на передаче вихревых импульсных токов. Сигнал меняет свой характер в зависимости от типа обнаруженного металла. | Да |
А теперь подробнее о том, как сделать простой металлоискатель своими руками на примере конструкции «Пират».
Самодельный металлоискатель «Пират»: схема и подробное описание сборки
Если вы только задумались о том, как сделать самодельный металлоискатель, не стремитесь браться за сложные модели. Начните с простого, но эффективного «Пирата». Название это придумал автор самоделки из сочетания Pi (импульс) и Ra-t (радиоскоп). Название прижилось, а простая и понятная схема сборки так полюбилась пользователям, что «Пират» стал одной из самых популярных самоделок в этой области. В настоящее время существует уже 4 модификации схемы «Пират». Металлоискатель просто собирается своими руками, без использования каких-то специфических инструментов.
Единственный недостаток этого прибора заключается в том, что в металлоискателе, изготовленном своими руками, отсутствует схема работы с дискриминацией металлов. Но для начинающего кладоискателя это несущественно.
Детали для сборки металлоискателя
Для изготовления прибора вам потребуется приобрести:
- керамический конденсатор − 1 нФ;
- 2 плёночных конденсатора − 100 нФ;
- электролитные конденсаторы: 10 мкФ (16 В) – 2 штуки, 2200 мкФ (16 В) – 1 штука, 1 мкФ (16 В) – 2 штуки, 220 мкФ (16 В) – 1 штука;
- резисторы – 7 штук на 1; 1,6; 47; 62; 100; 120; 470 кОм и 6 штук на 10, 100, 150, 220, 470, 390 Ом, 2 штуки на 2 Ом;
- переменные резисторы – 3 штуки на 10 и 100кОм, 400 Ом (1Вт);
- транзисторы – 3 штуки, ВС557, IRF740, ВС547;
- 2 диода 1N148;
- 2 микросхемы: К157УД2 и NE555.
Ещё вам потребуется пластиковая труба для штанги, батарейки или аккумуляторы на 9В и провод ПЭВ диаметром 0,8 мм.
К сведению! Многие интересуются, как сделать своими руками металлоискатель из телефона. Некоторые разработчики даже предлагают программы, которые можно закачать в телефон и использовать для этой цели. Серьёзные радиолюбители могут лишь посоветовать вам использовать кое-какие запчасти – например, вход от наушников или батарейку, возможно, плату для создания микросхемы.
Схемы металлодетектора для изготовления своими руками
Простейшая схема «Пирата» выглядит таким образом.
Плату можно разместить в корпусе карманного приёмника или любой удобной по размеру пластиковой коробке, подходят даже простые распределительные коробки из арсенала электрика.
Важный момент! Чтобы избавиться от возможных помех при прикосновении к регуляторам прибора, все корпусы переменных резисторов соединяются с минусом платы.
Если вы хотите пойти в своих экспериментах дальше, вот схема для изготовления металлоискателя с ориентиром на золото.
Если вы правильно собрали схему, прибор будет исправно работать. Возможные проблемы с микросхемой.
Как собрать печатную плату металлоискателя своими руками
Схема печатной платы металлодетектора довольно проста. Условно можно разделить её на несколько блоков:
- узел катушки поиска;
- усилитель звука на транзисторе;
- генератор импульсов;
- усилитель двухканальный.
Вот так это выглядит.
Импульсный генератор собирается на таймере NE555. Через подбор С1 и 2 и R2 и 3 производится регулировка частоты. Полученные в результате сканирования импульсы передаются на транзистор Т1, а он передаёт сигнал транзистору Т2. Усиление звуковой частоты происходит на транзисторе ВС547 к коллектору, и подключаются наушники.
К сведению! Можно изготовить металлоискатель своими руками без микросхем. В сети вы найдёте множество аналоговых схем на транзисторных генераторах. Такие приборы будут обнаруживать металл на глубине до 20 сантиметров в грунте и до 30 – в сыпучем песке.
Как сделать катушку для металлоискателя своими руками
Катушка – важная деталь прибора. Её можно сделать из медной проволоки или витой пары. Подробнее в нашем мастер-классе.
Катушка из медной проволоки
| Иллюстрация | Описание действия |
|---|---|
 | Для катушки подойдёт медная проволока диаметром 0,5 мм. |
 | Для намотки приготовьте такую доску с направляющими. Расстояние между направляющими должно быть равно диаметру основания, на которое вы будете крепить катушку. |
 | Намотайте проволоку по периметру креплений в 20−30 витков. |
 | Скрепите обмотку изолентой в нескольких местах. |
 | Снимите обмотку с основания и придайте ей округлую форму. |
 | Подберите основание, которое будет держать форму. Это может быть крышка от пластикового ведра или деревянные пяльцы для рукоделия. |
 | Подсоедините контур к устройству и протестируйте его работу. |
 | В собранном виде катушка из проволоки может выглядеть таким образом. |
 | Для тестирования работы устройства проводите металлическими предметами над катушкой на разной высоте. |
Катушка из витой пары
| Иллюстрация | Описание действия |
|---|---|
 | Сверните провод в два мотка, как показано на фото, оставив два конца примерно по 10 сантиметров каждый. |
 | Зачистите обмотку и освободите жилы для соединения. |
 | Соедините жилы так, как показано на схеме. |
 | Для лучшего контакта спаяйте концы проводов. |
 | Протестируйте катушку в том же порядке, что и катушку из медной проволоки. |
Совет! Если вы хотите сделать более мощную катушку своими руками для металлоискателя, придайте ей эллипсовидную форму.
Подробная инструкция по настройке металлоискателя «Пират», сделанного своими руками
Для окончательной сборки прибора вам потребуется пластиковая труба. Схема сборки проста. Чувствительность детектора настраивается с помощью потенциометров. Добейтесь результата, чтобы он распознавал монету с расстояния в 30 сантиметров. Залежи металла больших размеров он «услышит» за метр–полтора. «Пират» не распознаёт цветные металлы под вами или чёрные, так что тут придётся просто копать, и не исключено, что вы наткнётесь на старое корыто, а не на вожделенный клад. Но в этом случае можно брать не качеством, а количеством, ведь любой металл можно сдать в пункт приёма вторсырья.
Как будет выглядеть «Пират» в сборе − в следующем видео. Остаётся только отметить, что набор-конструктор для изготовления этого устройства можно купить по интернету. К нему, кстати, прилагается подробная инструкция, как самому сделать металлоискатель в домашних условиях из деталей комплекта.
Можно ли сделать своими руками подводный металлоискатель
Поиски подводных сокровищ – увлекательное занятие. Шансов найти что-нибудь ценное не так уж мало, особенно если у вас есть какие-то наметки, где искать. «Пират», о котором мы говорили, может справиться и с подводными поисками. Нужно лишь слегка его модифицировать, сделав хорошую изоляцию от влаги и заменив звуковую сигнализацию на светодиодную. Как это будет работать в этом видеосюжете.
Наверное, для чего предназначено это электронное устройство, рассказывать не нужно. Все всем понятно. Эти устройства используются саперами, в аэропортах, в спецслужбах, в различных учреждениях, так или иначе связанных с безопасностью. Но это еще не все.
Металлоискатель в 90-х
Данные устройства в 90-х годах ХХ века помогали людям не умереть с голоду. В то тяжелое время часто можно было увидеть молодых людей и не только, которые ходили по улицам с металлоискателями. Прибор использовался для поиска металлов и сплавов. В частности, в городах, рядом с которыми располагались крупные производства, можно было при помощи него откопать настоящие богатства.
В основном такие парни делали металлоискатели своими руками и искали отходы металлургических заводов или самородные металлы, которые остались в недрах земли. Последние использовали при строительстве трасс. Ведь множество асфальтовых, да и грунтовых, дорог засыпали шлаком, а часто в составе его можно было найти металл и сплав железа с марганцем - ферромарганец. В конце 90-х он уже достаточно подорожал. За один день такой работы по городским и проселочным дорогам можно было заработать столько, сколько рабочий на заводе зарабатывал за неделю. Так как многие люди сидели без работы, данное занятие стало особенно популярным. Ведь этот сплав является одним из компонентов для создания на все тех же металлургических производствах сталей различных марок.
Металлоискатели сегодня
На сегодняшний день тема искательства при помощи электронных устройств развита не настолько массово. Однако эти приборы все еще популярны среди определенных групп людей. Они бродят по местам былой славы доблестных советских воинов, пытаясь откопать что-то ценное из предметов истории. Например, можно отыскать монеты времен Отечественной войны, немецкие естественно. А кое-кто умудряется выкапывать действительно ценные штуки. Просто нужно знать, где искать.
Что реально можно найти?
Если вы сами не возьмете прибор в руки и не пройдетесь по дорогам города или по памятным и историческим местам, вы вряд ли поверите в то, насколько много интересных предметов хранит земля. А для этого стоит соорудить металлоискатель своими руками.
Монеты
Часто можно выкопать именно их. Во времена Древней Руси для торговли применяли монеты арабского Востока. Затем использовали монеты византийского и татарского производства. В виде денег сейчас находят серебро в слитках.
Сегодня в Крыму (а именно там можно найти хорошо сохранившиеся предметы) можно увидеть людей с этими устройствами.
Кресты, иконы, змеевики
Крест в Древней Руси носил каждый уважающий себя христианин. Все кресты были между собой различны, в зависимости от типа и его назначения. Часто можно найти так называемые тельники.
Пряжки, пуговицы, различные предметы быта
Эта группа предметов очень многочисленна. Большинство из них использовали со времен бронзового века и применяют до сегодняшних дней. Часто предметы были из бронзы, медными или же железными.
Эхо войны
Это самая популярная группа предметов, которые ищут целенаправленно. Особенно они популярны среди коллекционеров. Энтузиасты занимаются поиском, достают, реставрируют. Что-то попадает в музеи, что-то оседает на руках.
Как сделать металлоискатель своими руками
В эпоху популярности ферромарганца и больших цен на него чумазая молодежь не чуралась покопаться в земле, чтобы заработать немного деньжат. Чаще приобретали устройства для поиска своей добычи на многочисленных рынках или у различных специалистов, которые по воле случая были уволены с радиозаводов или ателье по ремонту телевизоров. Так или иначе, металлоискатель своими руками собирали эти профессионалы из оставшихся в магазинах радиодеталей по различным схемам и технологиям. Парни частенько спорили, у кого прибор лучше и технологичней. Ведь тогда это был фактически рабочий инструмент, а не устройство для хобби, как в нынешнее время.
Самостоятельно металлоискатель своими руками также делали те, кто хоть немного разбирался в электронике. Но эти парни не интересовались выкапыванием из земли металлургического ингредиента. Но, похоже, мы отклонились от темы.
Принцип работы
Прежде чем перейти к сборке различных схем, нужно посмотреть принцип работы этих приборов.
Работа металлодетектора основывается на принципах магнитного притяжения. Прибор через одну катушку создает магнитное поле. Вторая принимает обратные сигналы. Затем, в случае находки, посылает обратный сигнал через звуковой сигнализатор. Можно сделать даже специальный металлоискатель цветных металлов своими руками.
Чем больших размеров катушка, тем большей чувствительностью будет обладать прибор. Хотя в современных устройствах, а особенно в промышленных моделях, катушка небольшая. Но есть усилители на микросхемах.
Типы
Сверхнизкочастотный искатель - это простейшее устройство. О том, как сделать металлоискатель своими руками по сверхнизкочастотной схеме, знает каждый школьник. Но это не значит, что такой искатель неэффективен. Как раз наоборот. При грамотной настройке можно добиться хороших результатов.
Импульсный искатель - это более глубинный аппарат. С его помощью можно легко найти драгоценности, монеты и другие мелочи на больших глубинах. Такие схемы популярны среди профессиональных кладоискателей.
Устройство, работающее на биениях, позволяет обнаружить в недрах земли совершенно любой предмет из металла или минерал на глубине до метра. Он рассчитан на определенные виды сплавов. Это дешевый в сборке аппарат.
Радиодетектор способен находить металлы на глубине до метра. Сделать его просто. Это подходящее устройство для новичков, но не является популярным среди копателей.
Примитивный металлоискатель на одном транзисторе
Если у вас дома еще остался длинноволновой радиоприемник в рабочем состоянии, то если даже вы слабо разбираетесь в электронике, вы сможете собрать для этого приемника приставку-металлоискатель.
Чтобы сделать металлоискатель своими руками, схема рисуется без особого труда. Принципиальная схема представляет собой самый обычный генератор LC, рассчитанный на частоты в районе 140 КГц. Катушка для прибора, которая используется в качестве колебательного контура, должна содержать 16 витков самого простого изолированного провода до 0,5 мм в диаметре. Витки необходимо уложить на фанере подходящих размеров. Фиксируют полученный контур к основанию при помощи клея. Так обычно изготавливается катушка для металлоискателя своими руками.
Необходимые детали
Резисторы и конденсаторы для этого прибора можно использовать совершенно любые. В качестве транзистора достаточно будет маломощного высокочастотного с обратной проводимостью. Это может быть популярный и легко доступный КТ315. Или же КТ3102 с любым буквенным индексом.
Чтобы собрать этот простой металлоискатель своими руками, схема собирается либо навесным монтажом, либо на предварительно подготовленной плате из гетинакса или текстолита.
Настройка простого металлоискателя
После того как деталь будет готова, нужно расположить ее рядом с нашей катушкой. Прибор должен обладать удобной ручкой. Радиоприемник нужно закрепить на ручке искателя, а затем настроить его на частоту в районе 140 кГц. Вы услышите писк либо скрип. Если приблизить катушку к предмету из металла, звук в наушниках будет менять свою тональность.
Несмотря на то что по конструкции и схеме это простейшие металлоискатели, своими руками их сделать элементарно просто, чувствительность таких аппаратов дает возможность работать на глубинах до 200 мм.
Высокочастотный искатель
Эта схема сборки немного сложней предыдущей. Но и гораздо эффективней. Отличие ее в том, что здесь две катушки.
Первая - внешний контур. В этой катушке создается непосредственно магнитное поле. Вторая - принимающий контур. Эта деталь призвана принимать, обрабатывать, усиливать сигналы, которые поступают из земли.
Делаем глубинный металлоискатель своими руками
Для начала нужно собрать так называемый командный блок. Для его создания подойдет старый компьютер, такой же старый ноутбук или радиоприемник. Затем нужно отыскать самую высокую частоту в диапазоне AM. Нужно убедиться, чтобы на частоте не было радиостанции.
Поисковая головка
Для сборки поисковой головки нужно вырезать два круга из тонкой фанеры. Один из них должен иметь диаметр около 15 см, второй нужно сделать чуть поменьше. Так делается для того, чтобы кольца можно было вставить друг в друга. Затем нужно вырезать небольшие детали из дерева, чтобы наши кольца головки расположились параллельно.
После этого следует отвести от пластин 10-15 витков эмалированного провода сечением в 0,25 мм от внешнего круга. Также нужно закрепить полученную конструкцию. Чтобы все заработало, необходимо подключить головку снизу, а детектор - сверху.
Пора включать нашу частоту. При этом будет слышен слабый тональный звук. Лучше использовать наушники.
Металлоискатель «Пират»
Собрать аппарат совсем нетрудно. В схеме устройства не содержится программируемых микросхем, просто изготовить и настроить этот металлоискатель своими руками. Подробная инструкция в этом поможет. Также эта схема не содержит дорогих или дефицитных деталей. «Пират» по своим параметрам может превосходить зарубежные, достаточно дорогие промышленные аналоги.
Параметры
Для питания понадобится от 9 до 12 В. Ток, который потребляет устройство, - до 40 мА. Чувствительность составит до 150 см при условии крупных металлических предметов.
Как делается элементная база на металлоискатель?
Схема типа «Пирата» представляет собой два узла. Это передающий контур, который состоит из импульсного генератора на КР1006ВИ1 и ключа из транзистора IRF740. Приемник изготовлен на базе микросхемы К157УД2 и транзистора ВС547.
Катушка должна иметь 190 мм в диаметре. Количество витков на проводе ПЭВ 0,5 - 25. Транзистор в схеме можно вытянуть из обычной лампочки-экономки или любого зарядного для мобильных. Правильно собранный металлоискатель «Пират» своими руками практически не нужно настраивать.
«Терминатор»
Устройство обладает неплохими возможностями. Например, монету номиналом в 5 российских рублей прибор обнаружит с 25 см. Военную немецкую каску искатель распознает с 80 см. Эти величины даны при условии катушки диаметром в 240 мм. «Терминатор» может распознавать металлы даже на предельной глубине работы.
Стоит сказать, что новички собрать металлоискатель своими руками «Терминатор» вряд ли сумеют. Прибор требует тщательной настройки. Даже опытные мастера иногда ошибаются при сборке этой схемы. Здесь главное - не спешить.
Для того чтобы собрать «Терминатор», нужен будет мультиметр, а также осцилограф и LC-метр. Они не доступны каждому человеку. Однако можно попытаться создать специальный программно-аппаратный комплекс на базе обычного домашнего персонального компьютера.
Описание
Терминатор - это однотональное устройство, которое работает от импульсных биений. Искатель отлично подходит для поиска монет. Также, если внести небольшие доработки, можно искать золото на пляжах, при этом полностью игнорируя любые другие металлы. «Терминатор» подходит и для поиска любых других предметов из любых сплавов.
В завершение
Итак, мы выяснили, как сделать металлоискатель «Пират» своими руками, также рассмотрели «Терминатор». Как видите, уделив сборке минимальное количество свободного времени и усилий, можно получить довольно интересный, а главное - работоспособный инструмент, при помощи которого можно находить древние предметы, а возможно, и дорогостоящие монеты.
