Добрый день, уважаемый читатель.

Автомобильное колесо с состоит из двух частей: покрышки (шины) и колесного диска.

Особенности установки резины были рассмотрены в статье " ".

Сегодня речь пойдет о колесных дисках . Вы узнаете, чем различаются литые, штампованные и кованные диски, а также особенности подбора дисков для конкретного автомобиля:

Небольшое пояснение для начинающих автолюбителей. Колесный диск - это центральная металлическая часть колеса, на которую устанавливается покрышка.

Как подобрать колесные диски по параметрам?

Возможность установки диска на конкретный автомобиль определяется несколькими числовыми параметрами.

Например, характеристика диска может иметь следующий вид:
7 J R17 PCD5 *112 ET45 d57,1

Как правило, производители автомобилей предоставляют рекомендованные характеристики колесных дисков. Подвеска автомобиля проектируется под диски с определенными параметрами. Поэтому если Вы хотите избежать возможных проблем в будущем, то найдите диски, все 6 характеристик которых соответствуют параметрам, указанным автопроизводителем.

Отмечу, что на практике при покупке колесных дисков может возникнуть следующая проблема . Диски у официальных дилеров стоят дороже, чем похожие диски в специализированных магазинах, продающих шины и диски. Однако диски у дилеров строго соответствуют рекомендованным параметрам, а диски в автомагазинах могут отличаться по одной или нескольким характеристикам. Что делать в этом случае?

1. Купить дорогие диски у дилера и не забивать голову их параметрами.

2. Попробовать найти диски, которые строго соответствуют требуемым параметрам, в автомагазинах. На эту задачу придется потратить чуть больше времени, однако решить ее вполне реально.

К сожалению, вероятность найти диски с требуемыми характеристиками в первом попавшемся магазине довольно небольшая, т.к. существует огромное количество разных комбинаций. Однако всегда остается возможность заказать подходящий вариант через интернет-магазин, где проблем с ассортиментом не наблюдается.

3. Купить диски, отличающиеся одним или нескольким параметрами.

Например, можно купить диски большего или меньшего диаметра. Можно купить диски, имеющие больший размер центрального отверстия, другой вылет или большую ширину.

Единственный параметр, который изменить не удастся, - PCD, т.к. посадочные отверстия диска должны строго соответствовать посадочным отверстиям на автомобиле.

Еще раз подчеркну, что использование дисков с параметрами, отличающимися от рекомендованных, может привести к техническим неисправностям автомобиля. Так что подходите к вопросу с умом.

Вернемся к колесным дискам. В среднем диски меньшего размера стоят дешевле, чем диски большего размера.

Например, на практике может оказаться дешевле купить зимнюю резину и дополнительный комплект дисков диаметром 16 дюймов, чем комплект зимней резины 17 дюймов без дисков.

Примечание. В тексте этой статьи для сравнения будут приводены цены для колесных дисков размером 14 дюймов, актуальные в 2019 году.

Стальные штампованные диски

Самым распространенным видом колесных дисков являются штампованные стальные диски. Их популярность во многом обусловлена их низкой стоимостью (для 14 дюймовых в районе 1 200 - 2 000 рублей за диск).

Весомый вклад в распространение штампованных колесных дисков вносит тот факт, что многие новые автомобили в базовых комплектациях продаются именно на таких дисках. Ну а владельцы не спешат тратить деньги на новые диски и используют имеющиеся.

Преимуществом стальных колесных дисков является их реакция на удары (на ). Штампованные диски в этом случае обычно не раскалываются, а гнутся. После этого поврежденный диск можно восстановить и он будет служить еще достаточно долго.

Недостатком стальных колесных дисков является их большой вес. Также к недостаткам штамповок можно отнести и их внешний вид. Все штампованные диски очень похожи друг на друга (пример изображен на рисунке выше) и не пользуются особой любовью у автовладельцев.

Проблема внешнего вида штампованных дисков решается путем установки колесных колпаков , закрывающих диск и придающих ему индивидуальный вид.

Литые легкосплавные диски

Еще один популярный вид колесных дисков - литые диски .

В отличие от штампованных дисков, которые изготовлены из стали, литые диски изготавливаются из алюминиевого или магниевого сплава. В связи с этим легкосплавные диски обладают меньшим весом, что и является их весомым преимуществом. Также литые диски имеют большую теплопроводность и это способствует лучшему отводу тепла от тормозных механизмов.

Технология изготовления легкосплавных дисков позволяет придавать им практически любые формы. Поэтому на практике литые диски выглядят привлекательнее штампованных аналогов.

Недостатком легкосплавных дисков является их относительно высокая цена (для 14 дюймовых 3 000 - 4 500 рублей за диск). Второй недостаток литых дисков состоит в том, что при попадании колеса в большую яму колесный диск может расколоться. Восстановить расколотый диск невозможно, требуется его полная замена.

Тем не менее литые диски находят множество сторонников.

Кованые диски

Технология изготовления кованых дисков отличается от дисков двух предыдущих типов.

Преимущества таких дисков проявляются в их высокой прочности. Кроме того, кованые диски самые легкие.

Еще одно неоспоримое преимущество кованых дисков - в отличие от литых дисков они не раскалываются при попадании в яму. Из этого преимущества вытекает и один из недостатков кованых дисков. Поскольку кованые диски легко переносят попадание в яму, то почти вся энергия удара передается подвеске, что неблагоприятно сказывается на состоянии автомобиля.

Второй недостаток кованых дисков - дизайн таких дисков ограничен технологией их изготовления.

Стоят кованые диски примерно столько же, сколько и литые (3 000 - 4 500 рублей за диск для 14 дюймовых дисков). Поэтому и у них есть и сторонники, и противники.

Подведем итоги данной статьи:

• При выборе колесных дисков нужно учитывать параметры, рекомендованные автопроизводителем.
• Существуют 3 типа колесных дисков.
• Штампованные диски самые дешевые и самые тяжелые. Их можно отремонтировать.
• Литые диски стоят дороже и имеют меньший вес. Они могут расколоться при попадании в яму.
• Кованые диски имеют самый низкий вес и самую большую прочность. Их использование может навредить подвеске автомобиля.

Удачи на дорогах!

Колесные диски – важная часть экстерьера авто. Они способны преобразить, усовершенствовать внешний облик транспортного средства.

Правильный выбор позволит повысить и безопасность, качество движения. Наиболее популярны стальные и диски литые или легкосплавные. Каждый вариант обладает своими преимуществами, подбирается в зависимости от условий эксплуатации, поставленных целей.

Благодаря новым колесным дискам легко изменить экстерьер машины, сделать его стильным, презентабельным. Когда возникает необходимость выбора между литыми и стальными, учитывают несколько факторов.

Важные критерии:

1. Прочность – определяет нагрузку, с которой деталь способна справиться. Надежные диски не деформируются, не рассыпаются при наезде на препятствие или при других механических воздействиях.
2. Гибкость – способность уменьшать нагрузку на ходовую во время чрезвычайных ситуаций.
3. Масса – чем меньше показатель, тем лучше управляемость. Влияет и на грузоподъемность. Если уменьшить вес каждого колеса на 1 кг, грузоподъемность повышается на 50 кг. Вес влияет и на потребление горючего, развитие скорости, плавность движений.

Изучая характеристики покрышек, условия эксплуатации, предназначение машины легче определить какие диски лучше, стальные или легкосплавные. Последние предназначены для движения по качественному покрытию. Стальные способны выдерживать суровые условия, ремонтопригодны.

Каждый вид дисков обладает преимуществами. Штампованные наиболее распространены. Они устанавливаются на машины во время сборки, преимущественно на бюджетные модели. Основой является сталь. Методом штамповки элементам придают нужную форму. Конструкция состоит из самого диска и обода, которые спаивают, покрывают эмалью.

Положительные характеристики:

• доступная стоимость, определяющаяся простотой производства;
• при сильном механическом воздействии происходит лишь деформация, поддающаяся устранению;
• легко изменить внешний облик, надев колпаки, изменив оттенок.

Недостатки штамповки:

• большой вес, влияющий на управляемость, грузоподъемность, расход горючего;
• подверженность коррозии;
• устаревший дизайн.

Задумываясь, что выбрать – литые или штампованные диски, стоит учесть, что стальные модели составляют конкуренцию благодаря практичности и минимальной цене. К тому же они незаменимы для новичков, которые легко могут испортить дорогие литые модификации.

Качественные, стильные диски делают экстерьер автомобиля привлекательнее. Поэтому чаще автовладельцы обращают внимание на литые модели. Процесс их производства предполагает литье из алюминия, используются и другие легкие металлы, прочные магниевые сплавы. Выбор основы и тонкости производства влияют на свойства продукта.

Положительные стороны:

• небольшой вес – повышает характеристики транспорта, маневренность, динамику;
• яркий дизайн – определяется методом изготовления, не ограничивающим возможности оформления;
• повышается комфорт, уменьшается нагрузка на ходовую;
• прочность, определяющаяся пластичностью материала основы;
• устойчивость к коррозии;
• обеспечивают вентиляцию тормозного узла.

Выбирая лучшие литые диски, изучают и недостатки. Они представлены лишь ценой, которая выше, в сравнении со стальными. Хотя не исключены и случаи образования сколов, трещин, возникающих в результате механических воздействий, ударов. Так, в конструкции образуются микротрещины, приводящие к повреждению.

При выборе учитывают параметры литых дисков. Эти показатели определяют безопасность движения, сохранность резины, заводских характеристик авто. Здесь важно учитывать требования автопроизводителя, указывающего оптимальные технические параметры для конкретной модели. Маркировка таких колесных дисков включает много символов – 6,5Jx15 H2 5/112 ET39 d57,1.

Изучаем параметры:

• 6,5 – показатель посадочной ширины, выражается в дюймах;
• J – также бывает JJ, JK, другие буквы, представляющие технические данные относительно закраины обода;
• 15 – диаметр, указывается в дюймах;
• H2 (H, FH, AH, CH) – определяет данные конструктивных особенностей полок обода, хампов, которые выполняются для бескамерных покрышек и нужны для правильного монтажа;
• 5/112 – параметры креплений, где 5 означает нужное количество болтов, а 112 диаметр из размещения;
• ЕТ39 – показатель вылета, с его уменьшением колесо больше выступает;
• d57,1 – определяет параметры центрального отверстия, измеряется в мм.

Выбирая, какие литые диски лучше, важно изучить и параметры допустимой нагрузки, особенно для джипов, тяжелых автомобилей. Обращают внимание на показатель Max Load. Это допустимая нагрузка.

Среди всех представленных марок на рынке трудно выбрать продукт, подходящий по качеству и стоимости.

Бренды, заслуживающие внимания:

1. СКАД – отечественная компания, выпускающая качественную продукцию с отличным дизайном. Производственные линии оснащены современным оборудованием. Обеспечиваются поставки для Volkswagen, Ford.
2. K&K – отечественная компания, популярная и за пределами страны. Здесь выполняют литье под низким давлением. На конструкцию и материалы моделей бренда дается пожизненная гарантия.
3. LSWheels – компания, предлагающая широкий выбор модификаций и линий.
4. Rotiform – недавно появившийся на рынке бренд. Впечатляет палитра оттенков, смелый стиль.

При поиске самых легких исполнений, стоит обратить внимание на фирму Alutec. Применение уникальных технологий позволило производителю создать и наиболее прочные модели. На них наносится специальное покрытие, обладающее высоким уровнем антикоррозийной защиты. Выбирая модель, можно уточнить, сколько весят легкосплавные диски. Для 17-дюймовых изделий средний показатель составляет 6,5 – 7,5 кг, и зависит от сложности оформления, дизайна.

Задумываясь, чем отличаются стальные диски от легкосплавных, стоит учесть, что требования с ним ниже. При производстве литых модификаций действуют жесткие нормы, обеспечивающие получение качественной продукции. Для монтажа используются другие болты, гайки. Они отличаются длиной стержня, больше и площадь крепления.

Схема установки одинакова, но на литых потребуется дополнительная подтяжка после небольшого пробега. Стальные диски легко восстанавливаются, ремонт литых – сомнительная процедура. Наличие микротрещин сопровождается образованием новых изъянов, важна и точность параметров, их сложно сохранить.

ОБЩИЕ СВЕДЕНИЯ

Автомобили в базовой комплектации, как правило, оснащаются стальными штампованными колесами и дорожными шинами. Основные свойства таких (в обиходе летних) шин не допускают их использования при низких температурах. Сезонные перестановки на один и тот же диск то летних, то зимних шин не только требуют определенных затрат, но и могут привести к различным повреждениям. Поэтому все больше владельцев автомобилей стремятся иметь по отдельному комплекту колес в сборе с соответствующими шинами на каждое время года.
Колесо (в обиходе – диск) это вращающийся и передающий нагрузку элемент транспортного средства, расположенный между ступицей и шиной. Современные колеса, как правило, включают в себя две основные части:
обод , образующий кольцеобразную поверхность с бортами, на которую монтируется шина;
диск , являющийся опорой обода и снабженный центральным отверстием для установки на одну из ступиц автомобиля (в некоторых случаях диск и обод соединяются с помощью спиц).

Колеса легковых автомобилей в большинстве случаев неразборные и отличаются по конструкции, размерам применяемых шин, материалам, из которых они изготовлены, и технологией производства. Обычные стальные сварные колеса состоят из штампованных из листа диска и обода, изготовленных методом прокатки. Они относительно недороги, но имеют повышенный вес и подвержены деформациям при ударах, что может привести к стравливанию давления из шины. Кроме того, такие колеса имеют скромный дизайн и многие владельцы вынуждены украшать их декоративными колпаками.
Стальные штампованные диски ведущих мировых производителей по весу приближаются к литым дискам, предназначенным для тех же автомобилей. Тенденция к снижению массы колеса обусловлена тем, что при этом улучшаются условия работы подвески автомобиля, плавность хода, управляемость, тормозная и разгонная динамика.

ЛЕГКОСПЛАВНЫЕ КОЛЕСА

Сплавы на основе алюминия наиболее распространены в качестве материалов, используемых для изготовления колес. Реже используются более дорогие магниевые сплавы.

Литые колеса получают заливкой расплавленного металла в форму с последующим протачиванием посадочных поверхностей и сверлением отверстий после охлаждения полученной заготовки. Литые диски менее прочны, чем кованые, поэтому имеют достаточно толстые стенки. Кроме того, в процессе производства возможно появление скрытых пор и раковин.

Кованые колеса получают методом объемной штамповки с последующей механической обработкой на специальных токарных станках (обрабатывающих центрах). Кованые диски дороже, но прочнее и легче литых.

Главное преимущество колес из легких сплавов перед стальными, кроме меньшей массы, – точность изготовления (их биение не превышает 0,15 мм, в отличие от 1,5–1,8 мм у стальных). Особенности технологии изготовления дисков из легких сплавов позволяют придать им самую разнообразную форму, улучшающую внешний вид автомобиля (фото 2, 3).
Дизайн дисков, а также свойства алюминиевых сплавов способствовали внедрению колес с большим посадочным диаметром обода (17–22 дюйма) и мощных тормозных механизмов.

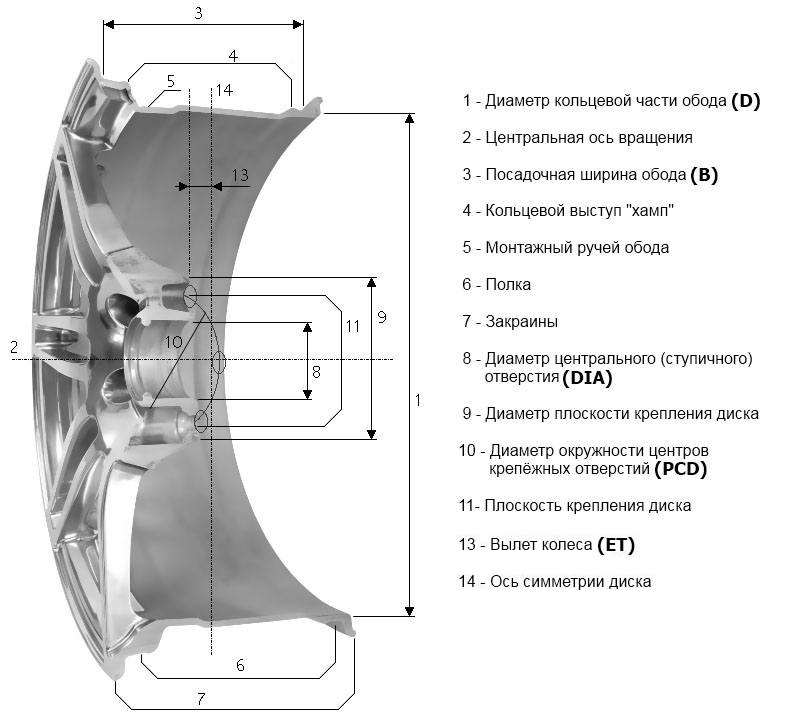

ОСНОВНЫЕ ПАРАМЕТРЫ КОЛЕС

Максимальная допустимая статическая нагрузка на колесо должна быть не менее 1/4 разрешенной максимальной массы автомобиля (в кгс), указанной в паспорте или свидетельстве о регистрации транспортного средства.

Основные размеры колес в основном определяются действующей на них нагрузкой и габаритами тормозных механизмов. В зарубежных каталогах размер «в» обозначается как ET; «г» – DIA; «д» – PCD.
Определяющими для колеса размерами служат ширина обода и монтажный (посадочный) диаметр, как правило, представленные в дюймах. Кроме того, в обозначение колеса входит буква, обозначающая форму профиля обода. Например, в маркировке 5,5Jі15 первая цифра обозначает ширину обода, буква J – форму его профиля (встречаются также профили, обозначаемые буквами E, L, K) и последняя цифра – монтажный диаметр колеса, совпадающий с тем же размером шины.
Посадочный диаметр – диаметр поверхности обода (в дюймах), на которую монтируется шина, например 12; 13; 14; 15; 16 и т.д. Этот размер должен точно соответствовать посадочному диаметру используемой шины.
Посадочная ширина – расстояние между внутренними поверхностями бортовых закраин обода (в дюймах), например 4,0; 4,5; 5,0; 5,5; 6,0; 6,5 и т. д. Легкосплавные колеса выпускают диаметром 12–22 дюйма, при этом ширина посадочного обода варьируется в пределах 4–10 дюймов.
Вылет обода – расстояние (в мм) от привалочной плоскости (прилегающей к ступице) колеса до плоскости, проходящей через середину обода. Этот размер определяется, если провести условную плоскость через середину обода колеса и измерить расстояние от нее до крепежной плоскости. Если плоскости совпадают, то вылет нулевой. Если привалочная плоскость выступает за плоскость симметрии, то вылет положительный. Если привалочная плоскость не доходит до плоскости симметрии – вылет отрицательный. Чаще всего считается допустимым изменение величины вылета в пределах ±5 мм, но некоторые производители дисков рекомендуют отклонение ±10 мм. Следует отметить, что изменение величины вылета сказывается на кинематике подвески, на управляемости, на сроке службы подшипников, на устойчивости автомобиля. Уменьшение вылета по сравнению со значением, принятым автопроизводителем, приводит к увеличению колеи и большему выступанию колес из арок. Если при этом используются обода с увеличенной шириной, то чрезмерно выступающие шины будут интенсивнее загрязнять автомобиль. Кроме этого, снизится уровень его безопасности.
Диаметр расположения центров крепежных отверстий (определяется в мм) должен точно соответствовать диаметру окружности, на которой расположены центры крепежных (резьбовых) отверстий или шпилек ступицы. Обычно этот размер отображается двумя цифрами: перед условным диаметром обозначается количество отверстий, например 4x114,3 (четыре отверстия на окружности диаметром 114,3 мм). Так как автопроизводители не договорились об унификации диаметров расположения крепежных отверстий, то существует ряд довольно близких размеров: 4x98 и 4x100; 4x112 и 4x114,3; 5x98 и 5x100; 5x108 и 5x110; 5x112 и 5x114,3; 5x120 и 5x120,7 и т.п. Определять этот размер «на глазок» не следует. Ошибка может привести к тому, что даже правильно отбалансированное колесо будет иметь сильное биение, кроме того, возможно повреждение резьбовых соединений. С помощью штангенциркуля можно измерить этот размер, но лучше всего получить данные у консультанта-продавца.
Диаметр центрального отверстия (определяется в миллиметрах) должен соответствовать диаметру центрирующего выступа на ступице автомобиля. Наиболее точно соосность колеса обеспечивается, когда центральное отверстие диска совпадает по диаметру с выступающим из ступицы цилиндром. В тех случаях, когда диаметр центрального отверстия диска больше диаметра цилиндра на ступице, применяют пластиковые центрирующие вставки-переходники (иногда входят в комплект легко-сплавных колес). Переходники обозначаются цифрами, соответствующими диаметру отверстия в диске и диаметру полуоси, например 67,1–56,6; 67,1–59,1. Центрирование колеса с помощью прилагаемых к диску болтов или гаек недопустимо, так как их основное назначение – прижать диск к ступице автомобиля и зафиксировать окончательное положение колеса.
Кольцевые выступы (хампы) служат для дополнительной фиксации бескамерной шины на ободе колеса. Их обозначают «H» или «H2», что означает наличие на ободе одного или двух кольцевых выступов определенного профиля. Обода с кольцевым выступом типа «H2» обычно используются для шин с усиленной несущей боковиной (Run Flat).

КРЕПЛЕНИЕ КОЛЕСА

Крепление колеса к ступице осуществляется болтами или гайками, имеющими коническую, сферическую или плоскую прижимную части. Соответственно в отверстиях крепления диска выполнены конические или сферические поверхности. Чаще всего для деталей крепежа используются резьбы с наружным диаметром 12 или 14 мм и с шагом 1,25 или 1,5 мм.
Каждый элемент крепления должен заворачиваться не менее чем на 5-6 оборотов. Болты, завернутые более чем на 6-10 оборотов, могут задевать за детали тормозных механизмов. Усилие затяжки должно составлять около 10-11 кгс/м.
У легкосплавных колес центральная часть диска толще, чем у стальных и требует более длинных болтов или шпилек. Болты и гайки для таких колес должны иметь подголовок, исключающий «фрезерование» краев крепежного отверстия колеса гранями головки.

Центрирование колеса

Центрирование колеса – это обеспечение совпадения оси его вращения с осью вращения ступицы автомобиля (фланца балансировочного стенда). Способ центрирования закладывается при конструировании автомобиля. Как правило, оно осуществляется прижимной частью крепежа и кромками крепежных отверстий колеса. В связи с этим недопустимо использовать крепеж с неподходящей прижимной частью.

ОБОЗНАЧЕНИЕ И МАРКИРОВКА

Все колеса должны пройти обязательную сертификацию и соответствовать требованиям ОСТа 37.001.429, ОСТа 37.001.479 и ГОСТа Р 50511 «Колеса из легких сплавов для пневматических шин. Общие технические условия».
На каждом колесе на видном месте должна быть четкая маркировка со следующими данными:
1 – товарный знак или наименование предприятия-изготовителя;
2 – дата (год и месяц) изготовления отливки и номер плавки (для легкосплавных);
3 – условное обозначение профиля обода;
4 – вылет обода, мм;
5 – максимальная статическая нагрузка, кгс;
6 – знак соответствия по ГОСТу Р 50460.

При покупке колес целесообразнее обращаться в специализированные магазины, где помогут сделать правильный выбор и осуществить необходимые примерки. Неспециалисту очень трудно определить возможные дефекты в системе шина – колесо. Обычно при покупке полного набора шин и дисков бесплатно собирают и балансируют колеса, за исключением случаев перестановки штатной летней резины на вновь приобретенное колесо (такая перестановка связана с целесообразностью применения штатных стальных колес зимой).
Колесо в сборе достаточно сложный узел, поэтому его лучше формировать в одном месте. В случае потери балансировки, например из-за возможной деформации шин или крепежных отверстий на диске после обкатки, специалисты могут бесплатно устранить недостатки. Если покупки были сделаны в разных местах, то предъявлять претензии в этих случаях некому.
Можно также провести необходимые перестановки в том автосалоне, где был приобретен автомобиль – это наиболее надежно, но несколько дороже.

Колесный диск является одним из составляющих элементов колеса автомобиля. Он служит основой для крепления , а также для передачи на нее крутящего момента от приводных валов. В зависимости от технологии и применяемого материала различают несколько видов дисков колес, каждый из которых имеет как преимущества, так и недостатки. А параметры колесных дисков, такие как: их диаметр, ширина и прочие показатели определяют выбор в пользу того или иного варианта.

Назначение и конструкция колесных дисков

Колесные диски помимо того, что улучшают внешний вид колеса, также являются необходимым элементом для движения автомобиля по дороге. Непосредственно на них одевается сама шина. А диск с надетой на него шиной представляет собой автомобильное колесо, закрепленное на ступице.

Шина на диске фиксируется за счет кольцевого выступа. Борт шины располагается на полке, отличающейся тремя размерностями: стандартной, плоской и расширенной. Посадка шины, как правило, происходит на внешнюю полку. Полка плавно переходит в борт, имеющий различную форму профиля.

Главным назначением диска колес является обеспечение правильной посадки шины и ее эффективной работы во время движения. Именно поэтому основными требованиями, предъявляемыми к диску, являются прочность и жесткость. Также диск должен иметь относительно небольшую массу и геометрические параметры, заданные производителем. Это связано с тем, что колеса, как неподрессоренная масса, оказывают влияние на динамику движения автомобиля и на его управляемость.

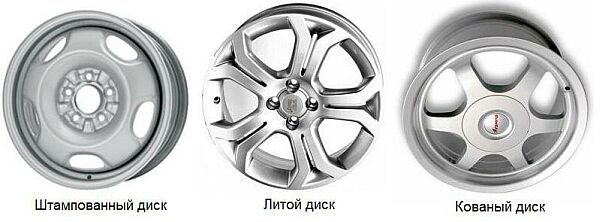

Виды колесных дисков

В зависимости от материала изготовления и технологии производства существует следующая классификация колесных дисков:

• штампованные;
• литые;
• кованые;
• составные.

Штампованные или стальные диски

Считаются самыми простыми и доступными. Конструктивно они представляют собой сваренные друг с другом стальные штампованные детали.

Плюсы этого типа:

1. Приемлемая цена.
2. Относительно высокая прочность.
3. Возможность восстановления даже в случае сильного удара.

К минусам можно отнести:

1. Непритязательный дизайн.
2. Большая масса.
3. Невысокая стойкость к коррозии.

Литые диски

Литые диски (иногда их еще называют легкосплавными) изготавливаются из алюминиевых или магниевых сплавов. Эти диски обладают высокой прочностью и хорошей . Кроме того, они отличаются красивым внешним видом. Если в стальном диске сам диск соединен с ободом сваркой, то легкосплавный диск – это единое изделие.

К общим преимуществам легкосплавных дисков относятся:

1. Высокая точность изготовления.
2. Различные варианты дизайна дисков.
3. Легкость.
4. Хорошо отводят тепло от тормозных механизмов.

Среди недостатков литого диска можно отметить его относительную хрупкость. Такой диск имеет зернистую внутреннюю структуру металла, которая плохо сопротивляется ударам. В процессе движения по неровностям накапливаются микротрещины, в результате которых диск рано или поздно может расколоться. Как вариант – увеличение толщины стенок, что приведет к увеличению веса. Также его дорого и трудно восстанавливать.

Кроме того, этот тип диска нуждается в защите поверхности. В противном случае литье потеряет свой товарный вид.

Кованые диски

Дальнейшее совершенствование литых дисков привело к появлению кованых дисков или «ковки». Производится этот тип штамповкой алюминиевых сплавов с добавлением магния и титана и последующей механической обработкой. Это обеспечивает волокнистую структуру диска, состоящую из нескольких слоев. В результате изделие отличается высокой прочностью, низкой массой и устойчивостью к ударным нагрузкам.

Главный минус «ковки» — высокая цена.

Комбинированные или составные диски

Этот тип дисков сочетает в себе прочность «ковки» и дизайн «литья». В основе изделия литая конструкция с коваными ободьями, прикрученными болтами. Высокая стоимость дисков перекрывает множество их достоинств.

Параметры колесных дисков

Колесные диски характеризуются следующими параметрами:

• шириной обода (расстоянием между полками);
• диаметром дисков;
• вылетом диска;
• количеством отверстий для крепления и диаметром их расположения;
• диаметром центрального отверстия диска.

Ширина обода

Ширина обода должна быть на 25-30% меньше ширины профиля шины. Эксплуатация слишком широких (равно как и слишком узких) дисков нежелательна. За счет нарушения проектного профиля шины ухудшаются ездовые характеристики автомобиля.

Допустимое отклонение от нормы в расстоянии между полками составляет 0,5-1,0 дюйм для дисков диаметром до 14 дюймов и 1-1,5 дюйма — для дисков диаметром более 15 дюймов.

Диаметр диска

Монтажный диаметр диска или размер посадочного обода колесного диска под шину измеряется по уровню полок. Существует размерный ряд дисков диаметром от 10 до 22 дюймов. Наибольшее распространение получили средние его показатели: от 13 до 16 дюймов.

Вылет диска

Вылет диска или его выступ представляет собой расстояние от вертикальной оси симметрии диска до привалочной плоскости контакта со ступицей колеса.

Вылет диска может быть нулевым и положительным, когда ступица диска выступает наружу относительно оси симметрии диска. В случае, при котором ступица утоплена относительно середины диска, вылет будет отрицательным.

Величина вылета выражается в миллиметрах и обозначается как ET. При положительном вылете максимальное значение ET составляет 30 мм. В случае с отрицательным вылетом критическая величина ET составит также 30 мм, но с отрицательным знаком.

Данный показатель должен соответствовать указаниям производителя автомобиля. В противном случае управляемость автомобиля может измениться в худшую сторону, а также может снизиться ресурс элементов подвески и трансмиссии (приводных валов, ступицы и т.д.). Это происходит, поскольку изменение вылета влечет за собой изменение плеча действия сил и моментов, приложенных к колесу во время движения. Также в зависимости от вылета может изменяться , что негативно сказывается при торможении.

Диаметр расположения отверстий для крепления и их количество

Этот показатель имеет обозначение PCD. Первая цифра в показателе указывает на диаметр расположения отверстий, а вторая – на их количество.

Стандартными значениями диаметра считаются от 98 до 140 мм, а количество отверстий колеблется в пределах от 4 до 6.

Очень трудно на глаз определить соответствие размера диска и ступицы. А установка диска неверного диаметра может привести к перекосу колеса, что приведет к его «биению».

Диаметр центрального отверстия диска

Диаметр центрального или посадочного отверстия диска колеблется от 50 до 70 мм. Точность подбора диска в соответствии со ступицей является очень важной. Но это относится к штатным колесам автомобиля. Производители запчастей часто изготавливают отверстие чуть большего диаметра, а в комплекте с диском предлагают набор переходных колец. В этом случае колеса будут центрироваться по PCD.

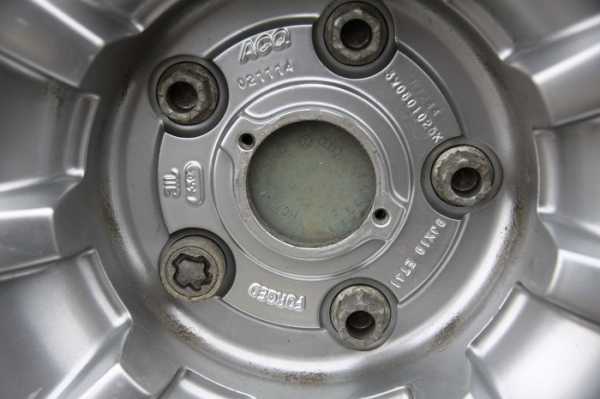

Расшифровка маркировки дисков

Маркировка дисков характеризует его размерность. Наносится она, как правило, на внутреннюю часть ступицы литого диска. Представим обозначение каждого из показателей следующим примером: 5.0×16″ 4×113 ET28 d58.4 , где

• 5,0 – ширина диска в дюймах;
• 16″ – диаметр диска в дюймах;
• 4×113 – количество отверстий крепления и их диаметр;
• ET28 – вылет диска;
• d58.4 – диаметр центрального отверстия.

Заключение

При выборе колесных дисков необходимо учитывать как их технические характеристики (такие, как: диаметр, ширина диска и прочие показатели), так и качество и происхождение самих дисков. В остальном покупка зависит от предпочтений автолюбителя и его готовности, приобретая диски, расстаться с той или иной суммой.

Проблема выбора между стальными и легкосплавными колёсными дисками продолжает вызывать множество споров в среде автолюбителей. Масла в огонь подливают производители, всячески рекламирующие продукты собственного изготовления с целью продажи. Поэтому о характеристиках изделий, изготавливаемых из разных металлов, сформировались стереотипы, не отвечающие действительности. Отсюда и цель данного материала - рассказать, чем отличаются штампованные, кованые и литые диски, как отличить их друг от друга и какие лучше подойдут при различных условиях эксплуатации авто.

Колёсные диски из лёгкого сплава

Название «легкосплавные» присвоено данным изделиям из-за свойств материалов, из которых они делаются. Это сплав лёгких металлов - алюминия и магния, для прочности и пластичности к нему в небольших количествах добавляются титан и медь. Отсюда и второе название таких дисков - титановые. Существует 2 разновидности легкосплавных ободьев:

• литые;
• кованые (прессованные).

Эти 2 группы изделий отличаются друг от друга технологией изготовления, эксплуатационными свойствами и стоимостью. Чтобы понять, какие из них лучше, нужно рассмотреть производство дисков подробнее.

Примечание. Торговые представители зачастую навязывают автомобилистам мнение, что в отличие от литых изделий кованые обода делают из невероятно прочных и дорогих металлов, чуть ли не из платины. В действительности это миф, состав сплава для изготовления обеих групп продуктов абсолютно одинаков. Производители могут незначительно менять соотношение основных и добавочных металлов в расплаве на своё усмотрение.

О технологии производства

Как яствует из названия, литые изделия делаются методом заливки расплавленного металла в специальные формы (способом литья). Последовательность технологических операций выглядит так:

1. Металлы - ингредиенты помещаются в печь, расплавляются и перемешиваются.
2. Сплав подаётся к форме и заливается туда специальным ковшом.
3. После застывания заготовка извлекается из формы и перемещается на механическую обработку. При этом структура обода и спиц уже сформирована, остаётся только удалить лишний материал по краям и уточнить отверстия для болтов, а также сбалансировать диск.
4. Последний этап - тестирование при определённых скоростных и ударных нагрузках.

Справка. На заводах известных брендов процесс идёт в полностью автоматическом режиме с применением станков с ЧПУ, даже литье выполняет робот. Ручной труд практически исключён.

Название «кованые» не совсем точно отражает методику производства этих дисков, поскольку их не куют, а выдавливают из нагретого сплава на гидравлических прессах большой мощности. Алгоритм изготовления такой:

1. Как и в предыдущем случае, в печи готовится сплав, из которого отливаются заготовки цилиндрической формы.
2. Каждая заготовка проходит несколько операций прессования, где из неё формируется сплошной колёсный обод без спиц и отверстий.
3. Изделия проходят 2 операции термообработки - закалку (упрочняет сплав) и отпуск для снятия внутренних напряжений в металле.
4. С помощью механической обработки на разнообразных станках в дисках делают отверстия, вырезают рисунок спиц, удаляют лишний материал по краям и проводят балансировку.
5. На специальном оборудовании выполняется тестирование при критических нагрузках.

Примечание. Вот и второй миф развеян - о том, что из-за технологии изготовления кованые диски не могут похвастать разнообразным дизайном. На фрезерных станках с ЧПУ можно вырезать в теле заготовки любой, даже самый сложный рисунок.

Плюсы и минусы литых изделий

Главное преимущество дисков, изготавливаемых методом литья из лёгкого сплава, - привлекательный внешний вид, благодаря чему автомобиль любого возраста и марки выглядит гораздо симпатичнее. Да и выбор изделий по конфигурации и количеству спиц невероятно широк. Это основная причина, побуждающая автолюбителей поменять стальные колёсные обода на легкосплавные.

Остальные достоинства тоже имеют значение, но они носят технический характер:

• сниженная масса изделий даёт меньший расход топлива и повышает управляемость авто;
• по той же причине улучшается разгонная динамика машины, а тормозной путь - сокращается;
• изделия изначально сбалансированы благодаря технологии производства;
• длительный срок службы.

Из перечисленных позитивных моментов реально заметна только долговечность и сбалансированность литых дисков, когда владелец авто меняет резину в шиномонтажной мастерской. Улучшение управляемости и разгонной динамики может ощутить лишь опытный водитель, а изменение расхода топлива настолько незначительно, что незаметно вовсе (0,1-0,2 л на 100 км пробега). Поэтому в приоритете остаётся красота легкосплавных дисков, а уж потом ценятся их технические параметры.

Теперь о недостатках:

1. Изделия боятся сильных и резких ударов. Трещина появляется в наиболее тонком месте либо там, где внутри металла образовалась воздушная раковина. Производители утверждают, что литье ремонту не подлежит.
2. Цена продукта выше, нежели у штампованных стальных дисков. Из-за разбега цен разница может составлять от 50 до 200%.
3. Литые обода нельзя ставить на микроавтобусы и малые грузовики, поскольку они не рассчитаны на подобные нагрузки.
4. Операции по обслуживанию таких изделий на шиномонтаже (смена резины, балансировка) обходятся дороже.

Справка. В странах постсоветского пространства функционирует множество мастерских, где специалисты приловчились паять трещины алюминиевого литья. Но подобный ремонт нельзя назвать полноценным, а восстановленные диски недопустимо ставить на переднюю ось машины.

Преимущества и недостатки кованых дисков

Существенный и единственный недостаток кованых ободьев - большая стоимость, превышающая литье в 2-5 раз в зависимости от завода - изготовителя. Но за эти деньги вы получите такие достоинства:

• надёжность и прочность;
• долговечность, прессованный обод прослужит столько же, сколько сам автомобиль;
• малый вес изделия (даже по сравнению с литьём), улучшающий поведение авто на дороге и снижающий расход горючего.

Благодаря прессованию и закалке при изготовлении таких ободьев металл не имеет скрытых раковин и обретает повышенную прочность, поэтому трещины от ударов - чрезвычайно редкий случай. Вдобавок спицы изделия можно выполнить тоньше и ажурнее, придав дизайну колеса дополнительную лёгкость и красоту. Вот за что вы платите деньги, покупая кованый колёсный диск.

Как делают литые легкосплавные диски - видео

Стальные штампованные обода - секрет популярности

Более 60% всех автомобилей на территории стран постсоветского пространства оснащены дисками, сделанными из листовой углеродистой стали. Подавляющее большинство этих машин комплектуется такими колёсами с завода, поскольку они дешевле других. Исключения - авто в комплектации «люкс» либо элитные марки, которым «штамповка» откровенно не подходит по внешнему виду.

Невзирая на дешевизну, железные диски отличаются множеством достоинств:

• по сравнению с алюминиевым сплавом сталь обладает пластичностью и упругостью, поэтому обод частично поглощает удары при езде по крупным неровностям;
• по той же причине стальные изделия легко ремонтировать, - деформированные места можно рихтовать, а трещины - заварить;
• сфера применения - транспорт любого назначения и грузоподъёмности;
• низкие цены на обслуживание колёс;
• нет проблем с креплением колёс, для чего используются заводские (штатные) болты.

Наиболее ценным преимуществом при езде по нашим дорогам является высокая ремонтопригодность штампованных дисков и способность поглощать удары. В сочетании с низкой стоимостью указанные особенности делают традиционные железные обода наиболее привлекательными в глазах рядовых пользователей. Чтобы понимать, как формируется их себестоимость, не помешает ознакомиться с технологией изготовления подобных изделий.

Производство методом штамповки

Для изготовления железных ободьев применяется толстая листовая сталь. Из неё нарезаются заготовки двух типов - круг и полоса, отправляемые на дальнейшую обработку. Процесс выглядит так:

1. На гидравлическом прессе из стального круга штампуется сердцевина будущего диска с отверстиями под болты и технологическими проёмами.
2. Полоса отправляется на вальцы, где изгибается в форме цилиндра. Торцы листа свариваются между собой, после чего выполняется зачистка шва.
3. Из цилиндра гидравлический пресс выдавливает готовый обод, затем в нём просверливается отверстие для вентиля.
4. Оба элемента соединяются методом сварки, потом покрываются грунтом и окрашиваются.

При изготовлении штампованных изделий не применяются дорогостоящие станки с ЧПУ и печи, отчего и затраты энергоносителей существенно ниже. Отсюда небольшая цена конечного продукта.

Видео процесса сборки штампованных изделий

Слабые стороны стальных дисков

По сравнению с симпатичными изделиями из лёгкого алюминиевого сплава штампованные железные обода проигрывают по внешнему виду, что зачастую становится причиной их замены. Не решают вопрос и пластиковые декоративные колпаки, которые вечно теряются на выбоинах наших дорог, а хозяину авто приходится покупать новые.

Для справки. Чтобы колпаки не слетали с колёс, многие водители пристёгивают их к дискам пластмассовыми электромонтажными хомутиками. Это помогает, хотя несколько портит внешний вид авто.

В эксплуатации «штамповок» есть и другие негативные моменты:

• из-за большого веса колёс управляемость машиной хуже, а расход топлива - выше;
• увеличенный тормозной путь;
• изделия из штампованного железа не могут похвастать хорошей балансировкой;
• металл ржавеет, а потому требует ухода.

Судя по статистике, перечисленные недостатки не слишком смущают большинство российских водителей. Опять же, часть негативных моментов неверно интерпретируется продавцами. Например, лишено оснований утверждение, что сталь может сгнить за 2 года и диск станет непригодным к дальнейшему использованию. Чтобы довести металл до такого состояния, потребуется период вдвое дольше, а при своевременном уходе изделие прослужит не меньше легкосплавного.

Примечание. Существует миф, что краска штампованных ободьев легко царапается и быстро приходит в негодность, а поверхность из лёгкого сплава повредить невозможно. Вторая часть утверждения неверна, литые диски тоже можно поцарапать, а вот покрасить их значительно труднее.

Выбор типа колёсных дисков лучше выполнять по трём критериям:

• в зависимости от условий эксплуатации машины;
• класс и марка авто;
• активная езда в холодный или тёплый период года.

Совет. Если вы рассчитываете пользоваться одним комплектом ободьев круглогодично, то с учётом российских дорожных условий лучше не рисковать деньгами и поставить стальную «штамповку».

Идеальный вариант - иметь 2 комплекта дисков, используя их в тёплое и холодное время года. Для летней езды по асфальтированным покрытиям отлично подойдут легкосплавные обода, а вот на зиму нужно ставить штампованные. Проблема в наледи, появляющейся на асфальте из-за неубранного снега, отчего ровная дорога покрывается сплошными выбоинами. Та же наледь по краям проезжей части легко поцарапает ваши красивые титановые диски при выезде на обочину либо приближении вплотную к бордюру.

Выбирая комплект новых дисков, не помешает учесть и другие рекомендации:

1. Не стоит раскошеливаться и покупать изделия из лёгкого сплава, если вы ездите по полям на внедорожнике. И наоборот, на элитные автомобили, эксплуатируемые по ровным дорогам, не стоит ставить «штамповку», это выглядит предосудительно.
2. Кованые диски подходят для любых легковых авто и различных условий езды, кроме откровенного бездорожья.
3. Не пытайтесь ставить легкосплавные обода на микроавтобус, который работает на коммерческих перевозках, вы рискуете быстро привести их в негодность.

При выборе кованых изделий возникает закономерный вопрос - как отличить их от литья при внешней схожести. Ведь недобросовестный продавец может подсунуть вам более дешёвый товар по цене кованых дисков. На этот счёт есть ряд советов:

1. Ковка легче литья. Например, кованый обод размером 15 дюймов весит не более 5 кг, а литой - 7-8 кг.
2. На прессованных изделиях, обработанных фрезерными станками, вы не отыщете заусениц или небольшого облоя по краям, как это бывает с литьём.
3. Как правило, надписи на литых дисках выступают над поверхностью, а на ковке они заглублены, потому что наносятся путём выдавливания.
4. Если изделие - фирменное и сопровождается документами, то в спецификации кованого обода вы найдёте соответствующее английское слово - FORGED.

Совет. Из этих правил есть множество исключений, проявляющихся при изучении продукции отечественных либо китайских производителей. Лучший вариант - покупать кованые автомобильные диски в торговых точках с безупречной репутацией или у официальных дилеров.

Несмотря на многочисленные достоинства легкосплавных дисков, они не могут отвоевать и половины российского рынка. Подобная ситуация наблюдается и в странах бывшего СССР, где штампованные изделия актуальнее и практичнее алюминиевых. Изменения тенденции стоит ожидать не раньше, чем произойдёт кардинальное улучшение дорог с твёрдым покрытием.
