Ремонт светодиодной матрицы прожектора своими руками. Почему не работает светодиодный прожектор? Светодиодные уличные прожектора

Постоянные проблемы с освещением, возникающие в домашних условиях, требуют самостоятельного устранения неисправностей. И нетрудно согласиться, что систематический вызов специалиста для ремонта светодиодного прибора - довольно затратная на сегодняшнее время услуга. Поэтому во избежание определенного дискомфорта рекомендуется произвести ремонт светодиодного прожектора своими руками.

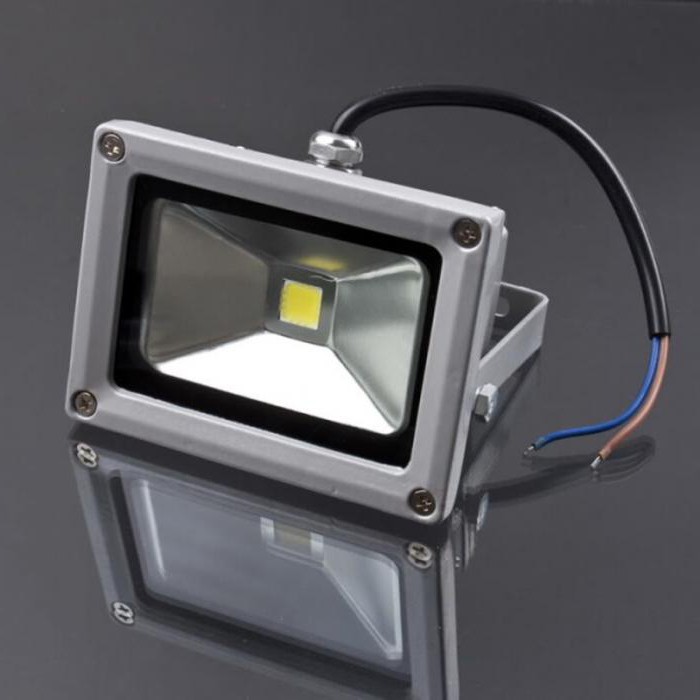

Современный светодиодный прожектор считается востребованным и довольно популярным устройством, которое применяется для освещения придомовой территории. Подобное средство освещения весьма удобно в эксплуатации, однако, безусловно, наступает момент, когда оно выходит из строя и требует своевременного ремонта. Поэтому определенно необходимо обладать навыками грамотного определения неисправностей, устранения дисфункции, а также восстановить прежнее состояние оборудования. Следует отметить, что базовые светодиодные прожекторы не предусматривают замену источников света на другой с отличной мощностью.

Основные причины неисправности прожектора

Нередко причиной поломки является перегрев матрицы, в результате чего происходит сгорание всех предохранителей. Косвенными причинами, которые приводят к дисфункции прожектора, принято считать:

• короткое замыкание;
• перенапряжение;
• неправильное подключение к сети;
• подключение сверхтоков;
• несоблюдение схемы подключения устройства.

Перед тем как приступить к ремонту светодиодного прожектора своими руками, рекомендуется досконально рассмотреть образование дефекта матрицы. Как правило, матрицы представляет собой устройство, которое работает при помощи кристаллов. В основном их десятки, но при неисправности 5-7 кристаллов приспособление продолжает функционировать в прежнем режиме. Лишь полное сгорание матрицы требует вмешательства. Но согласно мнению специалистов, в подобных ситуациях желательно произвести полную замену матрицы. Следует отметить, что во время ремонтных работ настоятельно рекомендуется заизолировать проводники прожектора.

Нередко нарушение работоспособности светодиодных источников происходит за счет неисправностей драйверов, питающих кристаллическую поверхность прожектора. В том случае, если устройство пришло в негодность еще до истечения гарантийного срока, то в месте, где было приобретено устройство, должны оказать помощь или же произвести замену. В противном случае придется задуматься над тем, как сделать светодиодный прожектор своими руками, или же оплачивать ремонт специалистам.

Особенности ремонта светодиодного прожектора своими руками

Перед тем как преступить к ремонту, рекомендуется подготовить необходимый набор инструментов и уточнить причину возникновения неисправности устройства. Устранение любой поломки должно производиться должным образом, чтобы избежать очередного возникновения проблемы.

В основном претендентами на ремонт являются светодиодные прожекторы, произведенные в Китае, средняя мощность которых составляет 10 ватт. Именно на этом примере можно рассмотреть решение проблемы, связанной с поломкой.

Алгоритм действий во время ремонта

Итак, алгоритм действий будет следующим:

• Для начала необходимо открепить крышку корпуса прибора, чтобы обеспечить себе возможность работать с внутренним механизмом.
• Затем нужно снять стеклянную защиту и рассеиватель света.
• После чего следует отпаять светодиодный источник от матрицы.
• И в завершение припаять его к новой, уже работоспособной кристаллической панели.

После проведения перечисленных действий следует надежно закрепить каждый болт и проверить прожектор при помощи мультиметра. В случае если прозвонка покажет рабочее положение, то фонарь можно крепить на его первоначальное место и получать удовольствие от его работы. Важно заметить, что во время установки новой матрицы следует соблюдать полярность.

Аналогичным образом можно отремонтировать своими руками светодиодный прожектор 220 вольт. Новичкам также следует знать, что по завершении устранения поломок необходимо действовать в обратном порядке. Кстати, есть возможность определить неполадки во время работы по следующим признакам:

• мигание лампочки;
• нарушение изоляции;
• деформация проводов;
• смена оттенков светодиода;
• тусклое горение.

Принцип работы светодиодного прожектора

Нередко во время поломки возникает желание самостоятельно отремонтировать светодиодный прожектор своими руками. Однако для начала необходимо знать нюансы работы устройства. Как правило, работа прибора осуществляется благодаря совместному функционированию определенных установленных систем - оптика, источник питания, драйверы и теплоотводящие элементы. Внутри корпуса расположены светодиоды и маленькие электронные элементы. Напряжение к светодиодному элементу преобразовывает ток в световые лучи. В результате происходит свечение прожектора.

В заключение

Убедившись в работоспособности устройства и нормальном функционировании всех его элементов, его можно улучшить своими руками. Светодиодный прожектор на 12 вольт, например, не имеет выпрямителя и стабилизатора. Поэтому, ремонтируя самостоятельно, подобные приспособления установить не так сложно. Для этого достаточно соединить пары светодиодных источников в последовательном действии, которые включаются встречным образом. После чего к ним приложить балластный конденсатор. Как видно, ремонт светодиодных прожекторов не такое уж и трудное занятие, если знать основы теории по их устройству.

Напомним, что срок эксплуатации, который имеют светодиоды, самый продолжительный среди источников освещения. Преждевременный выход из строя светодиодных прожекторов связан с несколькими факторами и некоторые из них достаточно предсказуемые.

Первый и самый распространенный

Приобретенный прожектор имел минимальную цену. В этом случае его неработоспособность связанна напрямую с качеством используемых комплектующих. В таких прожекторах устанавливаются самые дешевы и не отвечающие требованиям блоки питания, не редкость, когда блок питания не имеет даже степень защиты и находится не в закрытом корпусе (имеется в виду корпус блока питания).

Контакты в цепи питания прожектора от сети до блока питания и от блока питания до светодиода имеют не качественное соединение, что так же влечет к короткому замыканию и выходу из строя.

Степень защиты не соответствует заявленной. В дешевых вариантах, вместо силиконового уплотнителя ставиться дешевый резиновый аналог, который от времени и разницы температуры окружающего воздуха просто разрушается.

Второй случай, который тоже имеет место

В светодиодном прожекторе производственный брак. Да, это тоже бывает и от этого никто не застрахован. Чаще всего причина в блоке питания. Если в течении первого месяца эксплуатации светильник вышел из строя, то наиболее вероятно, что это блок питания. По практике, если прожектор отработал более 1 месяца, то он должен отработать весь заявленный срок службы.

Но во всяком случае можно быть спокойным, если прожектор вышел из строя из-за производственного брака, то вероятней всего его можно поменять по гарантии, что всё же приятно.

Третий случай, тоже бывает

Чаще всего он встречается на предприятиях. Это выход из строя из-за сильных и долгих перепадов напряжения. Хоть светодиодный прожектор рассчитан на перепады напряжения, но только на кратковременные. В случае завод и предприятий, порой напряжение временами катастрофически падает и в тот же момент так же вырастает. В такие моменты, блок питания просто не справляется и из-за этого светодиод просто сгорает.

Тут уже гарантия не поможет, так как это не производственный брак, а нарушение эксплуатации светильника.

Ремонтировать ли светодиодный прожектор ?

На сегодняшний день, стоит признаться, что эта затея не несет абсолютно никакого смысла. Стоимость комплектующих в розничной продаже зачастую достигает цены более-менее качественного светодиодного прожектора. И самое не приятное, что никто вам не даст гарантии, что, купив к примеру блок питания вместо неработающего, он подойдет к тому светодиоду с которым работал неисправный блок питания.

Поэтому, если светодиодный прожектор не работает и на него нет гарантии по какой-либо причине, стоит смело пойти и купить, новый, качественный светодиодный прожектор. Как правильно выбрать светодиодный прожектор мы писали в .

Светодиодные прожектора сегодня – весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются.

Ремонту светодиодных прожекторов своими руками и будет посвящена сегодняшняя статья.

Вся теория по устройству светодиодных прожекторов и терминология , а здесь – практика для домашних умельцев.

Прожектор не горит – с чего начать?

Первым делом, надо убедиться, что питание 220 В на драйвер подается. Это Азы. Далее остается решить, что неисправно – LED драйвер или LED матрица.

Проверяем драйвер

Напоминаю, что слово “драйвер” – это маркетинговый ход для обозначения источника тока, предназначенного под конкретную матрицу с определенным током и мощностью.

Для того, чтобы проверить драйвер без светодиода (вхолостую, без нагрузки), достаточно просто подать на его вход 220В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке.

Например, если на блоке драйвера указан диапазон 28-38 В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Это объясняется принципом работы схемы – для поддержания тока в заданном диапазоне ±5% при увеличении сопротивления нагрузки (вхолостую = бесконечность) напряжение тоже должно увеличиваться. Естественно, не до бесконечности, а до некоторого верхнего предела.

Однако, этот способ проверки не позволяет судить об исправности светодиодного драйвера на 100%.

Подписывайтесь! Будет интересно.

Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что.

Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы. Как подобрать резистор – по закону дядюшки Ома, глядя на то, что написано на драйвере.

LED – драйвер 20 Вт. Стабильный выходной ток 600 мА, напряжение 23-35 В.

Например, если написано Output 23-35 VDC 600 mA, то сопротивление резистора будет от 23/0,6=38 Ом до 35/0,6=58 Ом. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом. Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит.

Внимание! Выход драйвера, как правило, гальванически развязан от сети 220В. Однако, следует быть осторожным – в дешевых схемах трансформатора может не быть!

Если при подключении нужного резистора напряжение на выходе – в указанных пределах, делаем вывод, что светодиодный драйвер исправен.

Проверяем светодиодную матрицу

Для проверки можно использовать лабораторный блок питания, . Подаем напряжение заведомо меньшее, чем номинал. Контролируем ток. Светодиодная матрица должна загореться.

Что делать, если мощность светодиодного модуля неизвестна

Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток.

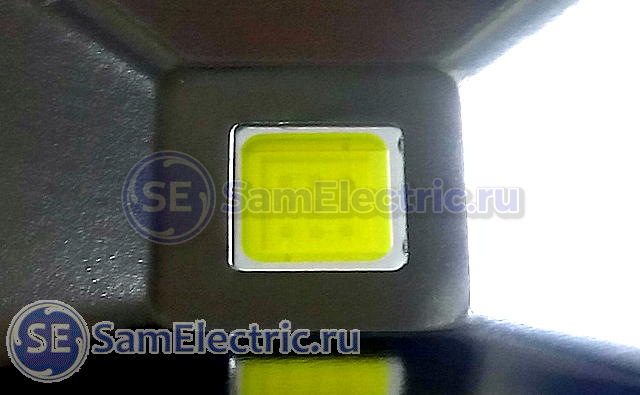

К примеру, имеем прожектор с такой светодиодной сборкой:

9 диодов. 10 Вт, 300 мА. На самом деле – 9 Вт, но это в пределах погрешности.

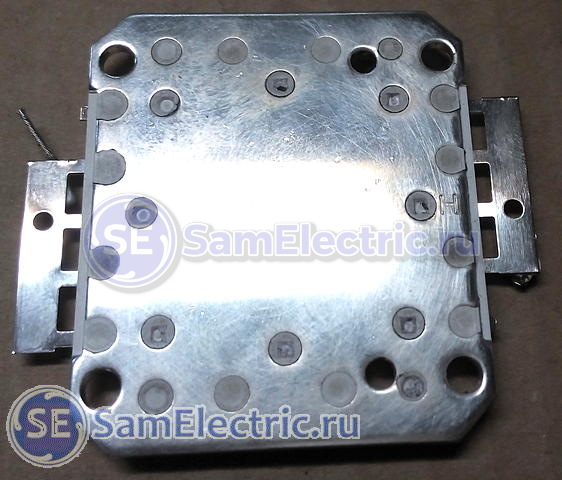

Дало в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен 300…330 мА. Естественно, всё это примерно, в пределах погрешности, но на практике работает точно.

В данной матрице 9 диодов включены последовательно, ток у них один (300 мА), а напряжение 3 Вольта. В итоге, общее напряжение 3х9=27 Вольт. Для таких матриц нужен драйвер с током 300 мА, напряжением примерно 27В (обычно от 20 до 36В). Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Пример 10 Вт – немного нетипичный, из-за особенного расположения светодиодов.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

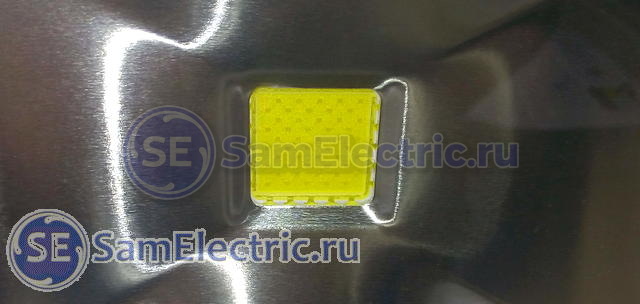

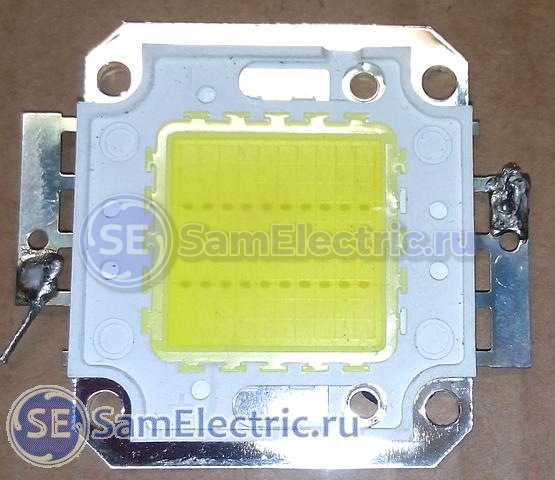

Другой пример, более типичный:

Вы уже догадались, что два горизонтальных ряда точек по 10 шт – это светодиоды. Одна полоска – это навскидку 30 Вольт, ток 300 мА. Две полоски, соединенные параллельно – напряжение 30 В, ток в два раза больше, 600 мА.

Ещё пара примеров:

Итого – 50 Вт, ток 300х5=1500 мА.

Итого – 70 Вт, 300х7=2100 мА.

Думаю, продолжать не смысла, уже всё понятно.

Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT50390, установленной в прожекторе 50 Вт:

Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT50390 – 90 дискретных диодов

Если, по моим предположениям, мощность таких диодов – 0,5 Вт, то мощность всего модуля должна быть 45 Вт. Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода – 150…170 мА, общий ток модуля – 1350…1500.

У кого другие соображения на этот счет – милости прошу в комментарии!

Ремонт драйвера светодиодного прожектора

Ремонт лучше начать с поиска электрической схемы Led драйвера.

Как правило, драйвера светодиодных прожекторов строятся на специализированной микросхеме MT7930. В статье про Устройство прожекторов я давал фото платы (невлагозащищенной) на основе этой микросхемы, ещё раз:

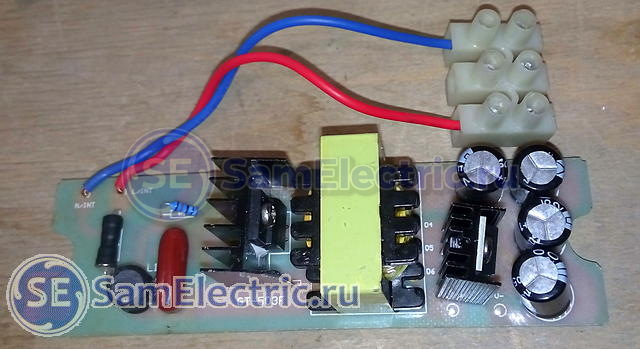

Светодиодный прожектор Navigator, 50 вт. Драйвер. Плата GT503F

Внимание! Информация по схемам драйверов и ещё немного по ремонту !

Замена светодиода

При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи.

• старую теплопроводную пасту тщательно удалить,
• нанести теплопроводящую пасту на новый светодиод. Лучше всего это делать пластиковой карточкой,
• закрепить диод ровно, без перекосов,
• удалить лишнюю пасту,
• не перепутать полярность,
• при пайке не перегревать.

При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки. А потом уже проверять каждый диод подачей на него напряжения 2,3 – 2,8 В.

Где брать запчасти для ремонта

Если нужен оперативный ремонт, то лучше всего, конечно, сбегать в магазин через дорогу.

Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.

На этом заканчиваю. Призываю соратников делиться опытом и задавать вопросы!

Хотя светодиодная техника (в том числе прожекторы) отличается повышенной надежностью, она тоже иногда выходит из строя. Ремонт светодиодных прожекторов позволяет устранить большинство неисправностей, когда нужно восстановить работоспособность устройства. Ремонтные работы актуальны не только, когда устройство светит недостаточно ярко, но также в случае, если оно полностью перестало работать.

Принцип работы и схема

ЛЕД-прожектор (LED) имеет в своем составе такие компоненты:

• светодиоды (обеспечивают свечение);
• драйверы (управляют работой устройства);
• корпус;
• рассеиватель света (позволяет повысить коэффициент полезного действия светильника);
• линзы (контролируют форму, цвет и некоторые другие характеристики потока света).

Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток. Благодаря указанным действиям обеспечивается свечение прибора.

На рисунке ниже представлена стандартная электрическая схема для драйвера электронного прожектора.

Что касается принципа работы драйвера, то он не отличается на разных прожекторах. Питание от электросети поступает на вход драйвера, минуя предохранитель F1. Далее происходит фильтрация при помощи LC-элементов и выпрямление за счет диодного моста. Сглаживание осуществляется электролитическим конденсатором (С13). Постоянное напряжение (280 В) образуется на конденсаторных выводах.

От электролитического конденсатора напряжение направляется по токоограничивающим резисторам к стабилитрону (D12) и выводу № 6 описываемой микросхемы. Стабилитрон отвечает за 9-вольтное электропитание микросхемы, что является основным фактором, обеспечивающим функционирование драйвера. От конденсатора C13 ток идет через трансформаторную обмотку (T1.1) через выводную часть полевого транзистора (Q1).

Обратите внимание! Величина тока, идущего через световые диоды, зависит от параметров сопротивления резисторов, стоящих на микросхеме.

Признаки неисправности прожектора

Наиболее часто встречающиеся признаки неправильно работающего прожектора:

• лампа не разгорается, хотя питание включено;
• мерцает световой диод;
• свечение слишком тусклое, так как лампа горит слабо - не на всю мощность;
• оттенок светового потока стал неестественным.

Также могут присутствовать и другие признаки, в том числе физическое нарушение структуры корпуса, деформация диода, перегоревшая электропроводка.

Причины поломки

Возможные причины неправильной работы прожектора:

• нестабильно работающая электрическая сеть (перепады напряжения, выходящие за рамки рабочего тока);
• короткое замыкание фазы на корпус прибора или на нейтраль;
• некорректное подключение;
• перенапряжение;
• использование сверхтоков.

При указанных нарушениях возможен выход из строя платы, на которой установлены драйверы, преобразователи напряжения и тока, подающие питание на кристаллы матрицы. В прожекторной матрице допускается повреждение от 3 до 5 кристаллов. Если количество неисправных кристаллов больше, прожектор не сможет работать с достаточной степенью функциональности и понадобится замена матрицы.

Диагностика

Прежде всего необходимо установить причину неисправности светодиодного прожектора. В качестве примера расскажем о проверке работоспособности прямоугольного прожектора Volpe с матрицей, включающей 9 диодов. Общая мощность светильника - 10 Вт. Световой поток составляет 750 лм.

Проверка осуществляется в следующем порядке:

1. Осматривают проводку на физическую целостность. Проверяют отсутствие обрывов, прогоревшей изоляции, перегибов кабеля. Цель состоит в том, чтобы убедиться в отсутствии разрывов токопроводящей жилы.
2. Проверяют корпус устройства, а также светодиодную матрицу на наличие повреждений механического характера (деформации, сколы, трещины).
3. Следующая задача: проверить входное напряжение, для чего открывают заднюю панель корпуса. Входное напряжение должно составлять 220 В (переменный ток). Если напряжение отсутствует, причина поломки не в светильнике, а в электрической цепи. Измерения осуществляют стандартным мультиметром. Норма выходного напряжения - 12 В (постоянный ток).

1. Если отсутствует выходное напряжение, поломку ищут на плате преобразователя. Осматривают контакты на предмет окисления, ищут трещины оловянного покрытия на участках пайки или перегоревших элементов.
2. Если вышеуказанные способы проверки не дали результата, тестируют работоспособность матрицы.

Замена деталей

Устранение обрывов проводки не требует особенной квалификации от домашнего мастера. Гораздо сложнее найти и исправить поломку на печатной плате, драйвере, преобразователе напряжения или матрице. Без специальных знаний тут не обойтись. Также понадобится умение работать с диагностическими приборами и паяльником.

Ремонту или замене могут подлежать такие детали:

• ограничивающий конденсатор;
• блок питания;
• драйвер;
• матрица.

Конденсатор для ограничения тока

Данный компонент является причиной неисправности, когда лампа прожектора горит неравномерно, постоянно мерцая. Связана такая проблема обычно с тем, что производители, стремясь сэкономить, устанавливают токоограничитель, не соответствующий по характеристикам драйверу.

Блок питания

Частой причиной неправильной работы прожектора является поломка блока питания. В такой ситуации можно приобрести новый блок питания или подобрать данную деталь от другого устройства (например, от принтера). Если решено купить новый блок, рекомендуется взять его с собой в магазин, так как на корпусе указаны его технические характеристики. Чтобы достать блок, вначале нужно разобрать прожектор.

Драйвер

В маломощных моделях часто отсутствует блок питания. В таких случаях вместо блока используется драйвер светодиодного типа. Так как диод не способен получить электропитание прямиком из сети (нужен переменный ток, отличный от сетевого), то и задействуется драйвер. Устройство функционирует с учетом рабочей температуры и времени, изменяя выходной ток, поступающий на светодиод.

Для замены драйвера следует разобрать прожектор, чтобы установить технические параметры драйвера, а затем обратиться в магазин. Так же, как и в случае с блоком питания, можно подобрать подходящий драйвер из другого устройства.

Матрица

Самой распространенной причиной неисправности прожектора является чрезмерный нагрев матрицы, что приводит к перегоранию предохранителей. Прожектор разбирают, после чего достают испорченную матрицу. Для этого откручивают четыре винта и отпаивают токопроводящие детали. Далее наносят слой термопасты на светодиод и припаивают обратно токопроводящие части. Завершают операцию прикручиванием на место матрицы.

В некоторых случаях проводка в матрице идет через отверстия подложки. Она выступает в качестве матричного радиатора. На участках перехода провода должны быть покрыты изоляционным слоем (в первую очередь речь идет о проводе плюса). Это позволит избежать короткого замыкания на корпус устройства.

Совет! До замены матрицы следует очистить подложку и участок, куда она будет установлена. Данные места рекомендуется обработать теплопроводным составом.

Нельзя нарушать форму матрицы. Рекомендуется использовать только «родные» винты, чтобы не нарушить конструкцию. Также не следует забывать о полярности: красный проводок - плюс, черный или синий - минус, зелено-желтый провод направляют на корпус.

При обнаружении хотя бы 2-3 перегоревших диодов не следует дожидаться полного выгорания матрицы. В любом случае устройство уже не способно нормально функционировать, в результате чего драйверы и преобразователь напряжения вскоре выйдут из строя.

Обратите внимание! Если матрица не работает с залитым компаундным элементом, восстановлению она не подлежит.

Печатная плата преобразователя напряжения

Если при проверке платы найдены очевидные признаки перегоревших элементов, понадобится ремонт устройства. На рисунке ниже представлена схема преобразователя для прожектора.

До того, как заменить неработающие части, следует выполнить прозвон светодиодов. Вначале отпаивают одну из ножек платы, так как прозвон впаянных элементов не даст корректного результата. Если появится необходимость, перегоревшие детали меняют на новые.

Ремонт прожектора небольшой мощности

В виде примера рассмотрим ремонт прожектора СДО01-10. Мощность устройства - 10 Вт. Внешний осмотр показывает отслоение защитного покрытия на одном из прожекторов. Также присутствуют темные пятна на излучающей свет поверхности матрицы.

Ремонт матрицы с испорченным светодиодным излучателем возможен, но такая деталь недешева. Стоимость достигает 40-50 % от цены всего прожектора. К тому же, приобретение новой матрицы представляет еще одну сложность - на светодиодах чаще всего отсутствует маркировка. Вследствие этого выяснить разновидность излучателя непросто.

Для упрощения задачи устанавливаем драйвер прожектора с перегоревшей матрицы на светильник с исправной матрицей. На старом драйвере перегорел защитный резистор (его номинал составляет 1 Ом), что указывает на пробой диода в диодном мосте на переходе от ключевого резистора к управляющему. Однако замена драйвера не привела к восстановлению функциональности прожектора.

После дальнейшей проверки выявлен обрыв оптической пары обратной связи. Замена пары дала результат - светильник заработал.

Ремонт мощного прожектора

Предметом рассмотрения является модель мощного прожектора СДО01-30. Устройства подобного типа применяются для освещения больших помещений (например, промышленного назначения).

Вначале снимаем заднюю панель с прожектора и проводим визуальный контроль состояния радиодеталей на печатной плате. Обращаем внимание на элементы, имеющие подозрительный вид (нагар, деформации и т.п.).

Далее осматриваем печатную плату (вытащив ее из прожектора) со стороны полупроводников. Осмотр показал наличие пары перегоревших резисторов: R8 (на 2 Ом) и R22 (на 1 Ом). Резисторы с низким сопротивлением чаще всего перегорают из-за высокого тока, проходящего через них в случае пробоя полупроводников или конденсаторов.

По соседству с резисторами располагается полевой транзистор SFV4N65F. Прозвон определил его неисправность. Поскольку схемы прожектора не оказалось в наличии, номиналы резисторов, которые сгорели, выясняем путем разборки исправного светильника такой же модели.

Вышедшие из строя резисторы, а также транзистор, выпаиваем. Заменяем их на новые детали.

Несколько полезных советов по ремонту светодиодных прожекторов:

1. При замене матрицы обязательно обращать внимание на полярность.
2. Обязательно удалять отвердевшую теплопроводную пасту под матрицей.
3. Обезжиривание поверхности следует осуществлять спиртом.
4. При пайке не нужно перегревать поверхность. Время на пайку - до 2 секунд. Если перегреть матрицу, произойдет разрушение кристаллов или же их новые характеристики не позволят нормально функционировать прожектору.

1. Чтобы отремонтировать прожектор большой мощности, достаточно знаний, применяемых при ремонте маломощных светильников. Никаких особых отличий между устройствами разной мощности не существует.
2. Если матрица с большим количеством диодов не залита компаундным раствором, понадобится замена нерабочего диода. Для выполнения операции необходим микропаяльник. Работать нужно аккуратно, чтобы не перегреть кристаллы.
3. Если на перегоревших сопротивлениях невозможно разглядеть номиналы, не обойтись без инструкции к прожектору. В ней должны быть указаны соответствующие данные.

Починить прожектор может каждый. Однако для выполнения ремонтных работ требуются хотя бы базовые знания в области электротехники, а также навыки обращения с паяльником и мультиметром. Также необходимо умение читать схемы, чтобы разобраться с устройством прожектора.

Если Вы владеете паяльником и хотя бы самыми базовыми познаниями в радиоэлектронике, то ремонт (замена драйвера и/или матрицы) светодиодного прожектора не станет для Вас проблемой.

Но нужно иметь в виду, что на основании только внешнего осмотра неисправного прожектора, невозможно сделать однозначный вывод о том, какая именно деталь вышла из строя . Например, мигание матрицы светодиодного прожектора может быть вызвано как неисправностью самой матрицы, так и драйвера. Для точного определения источника проблемы нужна диагностика - по крайней мере, следует попарно подключить матрицу и драйвер проблемного прожектора к таким же, но заведомо исправным драйверу/матрице.

Главные моменты, на которые стоит обратить внимание в процессе ремонта:

1. соответствие вольт-амперных характеристик драйвера и матрицы;
2. матрицу можно устанавливать только на термопасту ;
3. герметичность окончательной сборки.

Некачественно выполненный ремонт может привести к дополнительным расходам. Вот пример - по словам клиента, прожектор был в ремонте четыре месяца назад у "умельцев" с радиорынка, которые заменили светодиодную матрицу. Однако, при сборке была нарушена герметичность, и на фотографиях видны последствия всего четырёхмесячной уличной эксплуатации.

Фотографии внутренностей светодиодного прожектора через четыре месяца эксплуатации после некачественно сделанного ремонта - была нарушена герметичность

Этот прожектор был восстановлен, но пришлось, помимо основательной чистки, менять и драйвер, и матрицу.
