Расчет мультивибратора на транзисторе кт315. Принцип работы мультивибратора на транзисторах. Принцип работы мультивибратора

представляет собой генератор импульсов практически прямоугольной формы, созданный в виде усилительного элемента с цепью положительно-обратной связью. Существуют два типа мультивибраторов.

Первым типом являются автоколебательные мультивибраторы, которые не имеют устойчивого состояния. Различают два типа: симметричный – у него транзисторы одинаковы и также одинаковы параметры симметричных элементов. В результате этого две части периода колебаний равны между собой, а скважность равна двум. Если же параметры элементов не равны, то это уже будет несимметричный мультивибратор.

Второй тип это ждущие мультивибраторы, которые обладают состоянием устойчивого равновесия и нередко их именуют еще одновибратором. Применение мультивибратора в различных радиолюбительских устройствах довольно распространено.

Описание работы мультивибратора на транзисторах

Принцип работы проанализируем на примере следующей схемы.

Легко заметить, что она практически копирует принципиальную схему симметричного триггера. Различие только в том, что связи между блоками переключения, как прямая, так и обратная, осуществлены по переменному току, а не по постоянному. Это кардинально изменяет особенности устройства, так как в сравнении с симметричным триггером у схемы мультивибратора нет стабильных состояний равновесия, в которых он мог бы находиться продолжительное время.

Взамен этого имеются два состояния квазиустойчивого равновесия, благодаря чему устройство находится в каждом из них строго определенное время. Каждый такой промежуток времени определяется переходными процессами, происходящими в схеме. Функционирование устройства заключается к постоянной смене данных состояний, что сопровождается появлением на выходе напряжения, очень напоминающее по форме прямоугольное.

По сути своей симметричный мультивибратор представляет собой двухкаскадный усилитель, причем схема построена, так что выход первого каскада соединен с входом второго. Вследствие этого после подачи питания на схему, обязательно получается, так что один из открыт, а другой находится в закрытом состоянии.

Допустим, что транзистор VT1 открыт и находится в состоянии насыщения током, идущим через резистор R3. Транзистор VT2, как уже было сказано выше, закрыт. Теперь в схеме происходят процессы, связанные с перезарядом конденсаторов C1 и C2. Первоначально конденсатор C2 абсолютно разряжен и вслед за насыщением VT1 происходит постепенная зарядка его через резистор R4.

Поскольку конденсатор C2 шунтирует коллектор-эммитерный переход транзистора VT2 через эммитерный переход транзистора VT1, то скорость его заряда определяет скорость изменения напряжения на коллекторе VT2. После заряда C2 транзистор VT2 закрывается. Продолжительность этого процесса (длительность фронта напряжения коллектора) можно вычислить по формуле:

t1a = 2,3*R1*C1

Также в работе схемы протекает и второй процесс, связанный с разрядом ранее заряженного конденсатора C1. Его разряд происходит через транзистор VT1, резистор R2 и источник питания. По мере разряда конденсатора на базе VT1 появляется положительный потенциал, и он начинает открываться. Данный процесс заканчивается после полного разряда C1. Длительность этого процесса (импульса) равна:

t2a = 0,7*R2*C1

По прошествии времени t2a транзистор VT1 будет заперт, а транзистор VT2 будет в насыщении. После этого процесс повторится по аналогичной схеме и длительность интервалов следующих процессов можно рассчитать также по формулам:

t1b = 2,3*R4*C2 и t2b = 0,7*R3*C2

Для определения частоты колебаний мультивибратора справедливо следующее выражение:

f = 1/ (t2a+t2b)

Портативный USB осциллограф, 2 канала, 40 МГц....

Припаяйте резисторы и откусите выступающие остатки электродов.

Электролитические конденсаторы должны размещаться на плате определенным образом. В правильном размещении вам поможет монтажная схема и рисунок на плате. Электролитические конденсаторы имеют на корпусе маркировку отрицательного электрода, а положительный электрод имеет чуть большую длину. Расположение отрицательного электрода на плате находится в заштрихованной части обозначения конденсатора.

Установите конденсаторы на плату и припаяйте их.

Размещение транзисторов на плате строго по ключу.

Светодиоды также имеют полярность электродов. Смотрите фото. Устанавливаем и припаиваем их. Старайтесь не перегревать эту деталь при пайке. Плюс светодиода LED2 находится ближе к резистору R4 (смотрите видео).

Светодиодыы установлены на плату мультивибратора

Припаяйте согласно полярности проводники питания и подайте напряжение от батарей. При напряжении питания 3 Вольта светодиоды включились вместе. После секундного разочарования, было подано напряжение от трех батарей и светодиоды начали попеременного мигать. Частота мультивибратора зависит от напряжения питания. Так как схема должна была устанавливаться в игрушку с питанием от 3 Вольт пришлось заменить резисторы R1 и R2 на резисторы номиналом 120 кОм, четкое попеременное мигание было достигнуто. Смотрите видео.

Мигалка на светодиодах — симметричный мультивибратор

Применение схемы симметричного мультивибратора весьма широко. Элементы схем мультивибратора найдутся в вычислительной технике, радиоизмерительной и медицинской аппаратуре.

Набор деталей для сборки мигалки на светодиодах можно приобрести по следующей ссылке http://ali.pub/2bk9qh . Если хотите серьезно попрактиковаться в пайке простых конструкций Мастер рекомендует приобрести комплект из 9 наборов, что здорово сэкономит ваши расходы на пересылку. Вот ссылка для покупки http://ali.pub/2bkb42 . Мастер собрал все наборы и они заработали. Успехов и роста навыков в пайке.

Мультивибратор.

Первая схема - простейший мультивибратор. Не смотря не его простоту, область применения его очень широка. Ни одно электронное устройство не обходится без него.

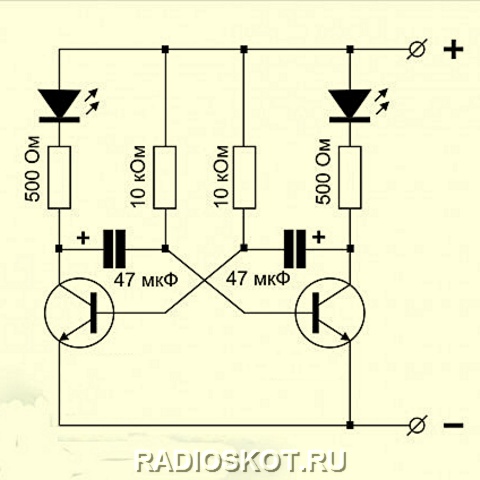

На первом рисунке изображена его принципиальная схема.

В качестве нагрузки используются светодиоды. Когда мультивибратор работает - светодиоды переключаются.

Для сборки потребуется минимум деталей:

1. Резисторы 500 Ом - 2 штуки

2. Резисторы 10 кОм - 2 штуки

3. Конденсатор электролитический 47 мкФ на 16 вольт - 2 штуки

4. Транзистор КТ972А - 2 штуки

5. Светодиод - 2 штуки

Транзисторы КТ972А являются составными транзисторами, то есть в их корпусе имеется два транзистора, и он обладает высокой чувствительностью и выдерживает значительный ток без теплоотвода.

Когда вы приобретёте все детали, вооружайтесь паяльником и принимайтесь за сборку. Для проведения опытов не стоит делать печатную плату, можно собрать всё навесным монтажом. Спаивайте так, как показано на рисунках.

А уж как применить собранное устройство, пусть подскажет ваша фантазия! Например, вместо светодиодов можно поставить реле, а этим реле коммутировать более мощную нагрузку. Если изменить номиналы резисторов или конденсаторов – изменится частота переключения. Изменением частоты можно добиться очень интересных эффектов, от писка в динамике, до паузы на много секунд..

Фотореле.

А это схема простого фотореле. Это устройство с успехом можно применить где Вам угодно, для автоматической подсветки лотка DVD, для включения света или для сигнализации от проникновения в тёмный шкаф. Предоставлены два варианта схемы. В одном варианте схема активируется светом, а другом его отсутствием.

Работает это так: когда свет от светодиода попадает на фотодиод, транзистор откроется и начнёт светиться светодиод-2. Подстроечным резистором регулируется чувствительность устройства. В качестве фотодиода можно применить фотодиод от старой шариковой мышки. Светодиод - любой инфракрасный светодиод. Применение инфракрасного фотодиода и светодиода позволит избежать помех от видимого света. В качестве светодиода-2 подойдёт любой светодиод или цепочка из нескольких светодиодов. Можно применить и лампу накаливания. А если вместо светодиода поставить электромагнитное реле, то можно будет управлять мощными лампами накаливания, или какими-то механизмами.

На рисунках предоставлены обе схемы, цоколёвка(расположение ножек) транзистора и светодиода, а так же монтажная схема.

При отсутствии фотодиода, можно взять старый транзистор МП39 или МП42 и спилить у него корпус напротив коллектора, вот так:

Вместо фотодиода в схему надо будет включить p-n переход транзистора. Какой именно будет работать лучше – Вам предстоит определить экспериментально.

Усилитель мощности на микросхеме TDA1558Q.

Этот усилитель имеет выходную мощность 2 Х 22 ватта и достаточно прост для повторения начинающими радиолюбителями. Такая схема пригодится Вам для самодельных колонок, или для самодельного музыкального центра, который можно сделать из старого MP3 плеера.

Для его сборки понадобится всего пять деталей:

1. Микросхема - TDA1558Q

2. Конденсатор 0.22 мкФ

3. Конденсатор 0.33 мкФ – 2 штуки

4. Электролитический конденсатор 6800 мкФ на 16 вольт

Микросхема имеет довольно высокую выходную мощность и для её охлаждения понадобится радиатор. Можно применить радиатор от процессора.

Всю сборку можно произвести навесным монтажом без применения печатной платы. Сначала у микросхемы надо удалить выводы 4, 9 и 15. Они не используются. Отсчёт выводов идёт слева направо, если держать её выводами к себе и маркировкой вверх. Потом аккуратно распрямите выводы. Далее отогните выводы 5, 13 и 14 вверх, все эти выводы подключаются к плюсу питания. Следующим шагом отогните выводы 3, 7 и 11 вниз – это минус питания, или «земля». После этих манипуляций прикрутите микросхему к теплоотводу, используя теплопроводную пасту. На рисунках виден монтаж с разных ракурсов, но я всё же поясню. Выводы 1 и 2 спаиваются вместе – это вход правого канала, к ним надо припаять конденсатор 0.33 мкФ. Точно так же надо поступить с выводами 16 и 17. Общий провод для входа это минус питания или «земля».

В этой статье я буду подробно расказывать как сделать мультивибратор, который является первой схемой чуть ли не каждого второго радиолюбителя. Как мы знаем, мультивибратором называют электронные устройства, генерирующие электрические колебания, близкие по форме к прямоугольной, что и отражено в его названии: "мульти - много", "вибро - колебание". Другими словами, мультивибратор - генератор прямоугольных импульсов релаксационного типа с резистивно - емкостными положительными обратными связями, использующий замкнутый в кольцо положительной обратной связи двухкакасдный усилитель. При работе мультивибратора в режиме автоколебаний вырабатываются периодически повторяющиеся импульсы прямоугольной формы. Частота генерируемых импульсов определяется параметрами времязадающей цепи, свойствами схемы и режимом ее питания. На частоту автоколебаний оказывает также влияние подключаемая нагрузка. Обычно мультивибратор применяется в качестве генератора импульсов относительно большой длительности, которые затем используются для формирования импульсов необходимой длительности и амплитуды.

Работа схемы мультивибратора

Симметричный мультивибратор на транзисторах

Схематически мультивибратор состоит из двух усилительных каскадов с общим эмиттером, выходное напряжение каждого из которых подается на вход другого. При подсоединении схемы к источнику питания Ек оба транзистора пропускают коллекторные точки - их рабочие точки находятся в активной области, поскольку на базы через резисторы RБ1 и RБ2 подается отрицательное смещение. Однако такое состояние схемы неустойчивое. Из-за наличия в схеме положительной обратной связи выполняется условие?Ку>1 и двухкаскадный усилитель самовозбуждается. Начинается процесс регенерации - быстрое увеличение тока одного транзистора и уменьшение тока другого транзистора. Пусть в результате любого случайного изменения напряжений на базах или коллекторах несколько увеличится ток IK1 транзистора VT1. При этом увеличится падение напряжения на резисторе RK1 и коллектор транзистора VT1 получит приращение положительного потенциала. Поскольку напряжение на конденсаторе СБ1 не может мгновенно измениться, это приращение прикладывается к базе транзистора VT2, подзапирая его. Коллекторный ток IK2 при этом уменьшается, напряжение на коллекторе транзистора VT2 становится более отрицательным и, передаваясь через конденсатор СБ2 на базу транзистора VT1, еще больше открывает его, увеличивая ток IK1. Этот процесс протекает лавинообразно и заканчивается тем, что транзистор VT1 входит в режим насыщения, а транзистор VT2 - в режим отсечки. Схема переходит в одно из своих временно устойчивых состояний равновесия. При этом открытое состояние транзистора VT1 обеспечивается смещением от источника питания Ек через резистор RБ1, а запертое состояние транзистора VT2 - положительным напряжением на конденсаторе СБ1 (Ucm = UБ2 > 0), который через открытый транзистор VT1 включен в промежуток база - эмиттер транзистора VT2.

Для сооружения мультивибратора нам из радиокомпонентов понадобятся:

1. Два транзистора типа КТ315.
2. Два электролитических конденсатора на 16в, 10-200микрофарад (Чем меньше емкость, тем чаще моргание).
3. 4 резистора номиналом: 100-500 ом 2 штуки (если вы ставите 100 ом, то схема будет работать даже от 2.5в), 10 ком 2 штуки. Все резисторы мощностью в 0.125 ватт.
4. Два не ярких светодиода (Любого цвета, кроме белого).

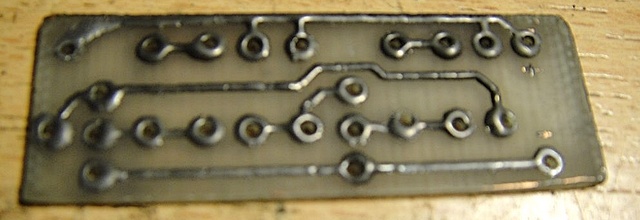

Печатная плата формата Lay6 . Приступим к изготовлению. Сама печатная плата имеет такой вид:

Припаивываем два транзистора, не перепутайте коллектор и базу на транзисторе - это частая ошибка.

Паяем конденсаторы 10-200 Микрофарад. Обратите внимание, что конденсаторы на 10 вольт крайне нежелательны для использование в этой схеме, если вы будете подавать питание 12 вольт. Помните, что у электролитических конденсаторов существует полярность!

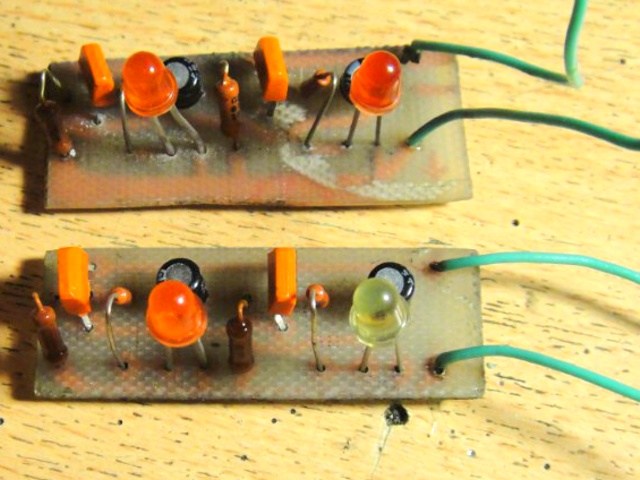

Мультивибратор почти готов. Остается припаять светодиоды, и входные провода. Фото готового устройства выглядит примерно так:

И чтобы вам всё стало наглядно понятно, видеоролик работы простого мультивибратора:

На практике, мультивибраторы применяют в качестве генераторов импульсов, делителей частоты, формирователей импульсов, бесконтактных переключателей и так далее, в электронных игрушках, устройствах автоматики, вычислительной и измерительной техники, в реле времени и задающих устройствах. С вами был Boil-:D . (материал был приготовлен по запросу Демьян" a)

Обсудить статью МУЛЬТИВИБРАТОР

В данной статье описано устройство предназначенное просто для того чтобы начинающий радиолюбитель (электротехник, электронщик и т.д.) смог лучше разобраться в принципиальных схемах и набраться опыта в ходе сборки данного устройства. Хотя возможно данному простейшему мультивибратору, о котором написано ниже, можно найти и практическое применение. Рассмотрим схему:

Рисунок 1 - Простейший мультивибратор на реле

При подаче питания на схему конденсатор начинает заряжаться через резистор R1, контакты K1.1 при этом разомкнуты, когда конденсатор зарядиться до некоторого напряжения реле сработает и контакты замкнуться, при замкнутых контактах конденсатор начнёт разряжаться через эти контакты и резистор R2, когда конденсатор разрядится до некоторого напряжения контакты разомкнутся и процесс дальше будет повторяться циклически. Данный мультивибратор работает по тому что ток срабатывания реле больше тока удержания. Сопротивления резисторов НЕЛЬЗЯ изменять в широких пределах и это является недостатком данной схемы. Сопротивление источника питания влияет на частоту и из за этого данный мультивибратор будет работать не от всех источников питания. Ёмкость конденсатора можно увеличивать, частота замыкания контактов при этом будет уменьшаться. Если у реле имеется вторая группа контактов и использовать огромные значения ёмкости конденсатора то можно использовать данную схему для периодического автоматического включения/выключения приборов. Процесс сборки показан на фотографиях ниже:
