1. Что такое ЖК монитор

Для начала стоит разобраться, что же такое ЖК монитор. Для этого нужно понять, что такое LCD-дисплей. Как вы, наверное, уже догадались LCD это некое сокращение, полностью название имеет следующий вид – Liquid Crystal Display. В переводе на русский язык это означает жидкокристаллический дисплей. Таким образом, становится понятно, что ЖК и LCD – это одно и то же.

Данная технология построена на использовании специальных молекул жидких кристаллов, которые имеют уникальные свойства. Такие мониторы отличаются рядом неоспоримых преимуществ. Для того чтобы их понять стоит более детально разобрать принцип работы ЖК мониторов.

2. Устройство LCD монитора и принцип его работы

Как уже говорилось выше, для изготовления ЖК-дисплея используются специальные вещества, которые называются цианофенилами. Они находятся в жидком состоянии, однако при этом они имеют уникальные свойства, которые присущи кристаллическим телам. По сути – это такая жидкость, которая имеет анизотропию свойств, в частности оптических. Эти свойства связаны с упорядоченностью в ориентации молекул.

Принцип работы жидкокристаллических мониторов основывается на поляризационных свойствах молекул кристаллов. Эти молекулы способны пропускать исключительно ту составляющую света, вектор электромагнитной индукции которой располагается в параллельной оптической плоскости поляроида (молекулы кристалла). Другие световые спектры кристаллы не пропускают. Другими словами, цианофенилы являются световыми фильтрами, пропускающими только определенный световой спектр – один из основных цветов. Такой эффект и называется поляризацией света.

Благодаря тому, что длинные молекулы жидких кристаллов меняют свое расположение в зависимости от электромагнитного поля, появилась возможность управления поляризацией. То есть в зависимости от силы воздействующего электромагнитного поля на циенофенилы они меняют свое расположение и форму, тем самым меняя углы преломления света и меняя свою поляризацию. Именно благодаря сочетанию электрооптических свойств кристаллов и способности принимать форму сосуда такие молекулы получили название – жидкие кристаллы.

Именно на таких свойствах и основывается принцип работы LCD монитора. Благодаря изменению силы электромагнитного поля молекулы жидких кристаллов меняют свое положение. Таким образом, формируется изображение.

2.1. Матрица ЖК-дисплея

Матрица ЖК мониторы – это массив, состоящий из множества мельчайших сегментов, которые имеют название – пиксели. Каждым из этих пикселей можно управлять в отдельности, благодаря чему и возникает определенная картинка. Матрица LCD монитора состоит из нескольких слоев. Ключевая роль принадлежит двум панелям, которые изготовлены из свободного от натрия, а также абсолютно чистого стеклянного материала. Этот материал имеет название субстрат (или в народе – подложка). Именно между этими двумя слоями и располагается тончайший слой жидких кристаллов.

Помимо этого на панелях имеются специальные бороздки, которые контролируют кристаллы, задавая им нужную ориентацию (положение). Эти бороздки расположены параллельно друг другу на панели и перпендикулярны расположению бороздок на другой панели. То есть, на одной панели они горизонтальны, а на другой вертикальны. Если посмотреть на экран через увеличительное стекло, то можно будет увидеть тончайшие полоски (вертикально и горизонтально). Они образуют маленькие квадратики – это и есть пиксели. Они бывают и круглой формы, но в подавляющем большинстве – квадратные.

Освещение жидкокристаллических панелей может реализовываться двумя способами:

Отражение света;
Прохождение света.

При этом плоскость поляризации световых потоков может поворачиваться на 90˚ в момент прохождения через одну панель.

В случае возникновения электрического поля, молекулы кристаллов частично выстраиваются вертикально вдоль этого поля. При этом угол поворота плоскости поляризации световых потоков меняется, и становится отличным от 90˚. Благодаря этому свет беспрепятственно проходит сквозь молекулы.

Такой поворот плоскости абсолютно невозможно заметить невооруженным глазом. Из-за этого появилась потребность в добавлении к стеклянным панелям еще двух других слоев, которые играют роль поляризационных фильтров. Они пропускают исключительно такие спектры световых лучей, ось поляризации которых соответствует установленному значению. Другими словами, благодаря дополнительным панелям в момент прохождения света через поляризатор он будет ослаблен. Интенсивность света зависит от угла между плоскостью поляризации (дополнительных панелей) и осью поляризатора (основные стеклянные панели).

Если напряжение отсутствует, то ячейка будет абсолютно прозрачной, так как первый поляризатор исключительно тот свет, который имеет соответствующее направление поляризации. Направление поляризации задается молекулами жидких кристаллов, и к тому времени, как свет поступит ко второму поляризатору, он уже будет повернут, чтобы пройти через него без затруднений.

В случае воздействия электрического поля поворот вектора поляризации осуществляется на меньший угол. Это в свою очередь делает второй поляризатор частично прозрачным для потоков света. Если сделать так, что поворот плоскости поляризации в молекулах жидких кристаллов вовсе будет отсутствовать, то свет будет полностью поглощаться вторым поляризатором. Другими словами при освещении задней части дисплея передняя часть будет качаться абсолютно черной.

2.2. Управление поляризацией в ЖК мониторах при помощи электродов

Учитывая это, разработчики оснастили дисплеи достаточным количеством электродов, которые создают разные электромагнитные поля в отдельных частях экрана (в каждом пикселе). Благодаря такому решению они достигли возможности, в условиях правильного управления потенциалами этих электродов, воспроизводить на экране дисплея буквы, и даже сложные разноцветные картинки. Эти электроды могут обладать любой формой и располагаются в прозрачном пластике.

Благодаря современным новшествам в технологии, электроды имеют весьма небольшие размеры – их практически не видно не вооруженным глазом. Благодаря этому на относительно небольшой площади дисплея можно разместить достаточно большое количество электродов, что позволяет увеличить разрешение ЖК-дисплея. Это в свою очередь позволяет улучшить качество отображаемой картинки и воспроизводить даже самые сложные картинки.

2.3. Получение цветного изображения

Принцип работы жидкокристаллических мониторов заключается в довольно сложных процессах. Однако благодаря этому пользователь получает высокое качество изображения на своем мониторе. Для того чтобы отображать цветную картинку, дисплею LCD необходима задняя подсветка, благодаря которой свет будет исходить из задней части экрана. Это позволяет пользователям наблюдать максимально высокое качество изображения, даже в условиях затемненной окружающей среды.

Принцип работы ЖК мониторов для вывода цветной картинки основывается на применении все тех же трех основных цветов:

Синий;
Зеленый;
Красный.

Для получения этих спектров используется три фильтра, отсеивающие остальные спектры видимого излучения. При помощи комбинирования этих цветов для каждого пикселя (ячейки) достигается возможность вывода полноценной цветной картинки.

На сегодняшний день существует два способа для получения цветной картинки:

Использование нескольких фильтров, расположенных друг за другом. Это приводит к малой доле пропускаемого света.
Использование свойств молекул жидких кристаллов. Для отражения (или поглощения) излучения нужной длины можно изменять силу напряжения электромагнитного поля, которое влияет на расположение молекул жидких кристаллов, тем самым фильтруя излучение.

Каждый производитель выбирает свой вариант получения цветного изображения. Стоит отметить, что первый способ более простой, однако второй – более эффективный. Также стоит отметить, что для повышения качества изображения в современных ЖК-дисплеях, которые обладают высоким разрешением экрана, используется технология STN, позволяющая поворачивать плоскости поляризации света в кристаллах на 270˚. Также были разработаны такие типы матриц как TFT и IPS.

Именно TFT и IPS матрицы пользуются наибольшим распространением в наше время.

TFT – это Thin Film Transistor. Другими словами – это тонкопленочный транзистор, который управляет пикселем. Толщина такого транзистора составляет 0,1-0,01 микрон. Благодаря этой технологии появилась возможность достичь еще более высокого качества изображения путем управления каждым пикселем.

Технология IPS – это самая новая разработка, позволяющая достичь наивысшего качества изображения. Она предоставляет максимальные углы обзора, однако имеет большее время отклика. То есть медленнее реагирует на изменения напряжения. Однако разница во времени между 5 мс и 14 мс абсолютно не видна.

Теперь вы знаете, как работает ЖК монитор. Однако это еще не все. Существует такое понятие как частота обновления экрана.

3. Частота обновления экрана ЖК монитора

Частота обновления экрана – это характеристика, которая обозначает количество возможных изменений изображения в секунду – количество кадров в секунду. Измеряется этот показатель в Гц. Частота обновления экрана влияет на качество изображение, в частности на плавность движений. Максимальный видимый предел частоты составляет 120 Гц. Частоту выше этого предела мы увидеть не сможем, поэтому увеличивать ее нет смысла. Однако для того, чтобы монитор смог работать на такой частоте необходима мощная видеокарта, которая сможет выдавать те же 120 Гц с запасом.

Помимо этого, частота обновления экрана влияет на органы зрения и даже на психику. Выражается такое воздействие в первую очередь на усталости глаз. При низкой частоте мерцания глаза быстро устают и начинают болеть. Кроме этого, у людей со склонностью к эпилепсии могут вызываться припадки. Однако в современных LCD мониторах используются специальные лампы для подсветки матрицы, которые имеют частоту свыше 150 Гц, а указываемая частота обновления больше влияет на скорость смены картинки, но не на мерцание дисплея. Поэтому LCD мониторы меньше всего влияют на органы зрения и организм человека.

4. Как работает LCD-дисплей: Видео

4.1. Требуемая частота монитора для просмотра 3D

Для использования активных и поляризационных 3D очков используются LCD матрицы, имеющие частоту обновления экрана 120 Гц. Это необходимо для того, чтобы разделить изображения для каждого глаза, при этом частота для каждого глаза должна составлять не менее 60 Гц. Мониторы с частотой 120 Гц можно использовать и для обычных 2D фильмов или для игр. При этом плавность движений заметно лучше, нежели в мониторах с частотой 60 Гц.

Помимо этого, в таких мониторах используются специальные лампы или LED (светодиоды) подсветка, имеющая еще более высокую частоту мерцания, которая составляет около 480 Гц. Это в свою очередь существенно уменьшает нагрузку на органы зрения.

В современных мониторах можно встретить два метода реализации подсветки матрицы:

LED – светодиодная подсветка;
Люминесцентные лампы.

Все крупные производители переходят на использование LED подсветки, так как она имеет значительные преимущества перед люминесцентными лампами. Они ярче, компактнее, экономичнее и позволяют достичь более равномерного распределения света.

Благодаря использованию новейших технологий ЖК-мониторы абсолютно не уступают своим прямым конкурентам – плазменным панелям, а в некоторых случаях даже превосходят их.

Монитор (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации. Конечно, монитор — важная часть персонального компьютера, но важна она именно для человека, а не для работы самого компьютера.

По типу внутреннего устройства (технологии) мониторы разделяют на:

ЭЛТ - на основе электронно-лучевой трубки (англ. CRT - cathode ray tube)
ЖК - жидкокристаллические мониторы (англ. LCD - liquid crystal display)

По типу интерфейсного кабеля в мониторах разделяют на:

D-SUB

Мониторы CRT (Cathode Ray Tube) – сейчас практически полностью исчезли с прилавков магазинов. Как видно из названия, в основе всех подобных мониторов лежит катодно-лучевая трубка, но это дословный перевод, технически правильно говорить электронно-лучевая трубка (ЭЛТ). Иногда CRT расшифровывается и как Cathode Ray Terminal, что соответствует уже не самой трубке, а устройству, на ней основанному.

Используемая в этом типе мониторов технология была разработана немецким ученым Фердинандом Брауном в 1897г. и первоначально создавалась в качестве специального инструмента для измерения переменного тока, то есть для осциллографа. Самым важным элементом монитора является кинескоп, называемый также электроннолучевой трубкой. Кинескоп состоит из герметичной стеклянной трубки, внутри которой находится вакуум, то есть весь воздух удален. Один из концов трубки узкий и длинный — это горловина, а другой — широкий и достаточно плоский — это экран. С фронтальной стороны внутренняя часть стекла трубки покрыта люминофором (luminophor). В качестве люминофоров для цветных ЭЛТ используются довольно сложные составы на основе редкоземельных металлов — иттрия, эрбия и т.п. Люминофор — это вещество, которое испускает свет при бомбардировке его заряженными частицами. Для создания изображения в ЭЛТ-мониторе используется электронная пушка, откуда под действием сильного электростатического поля исходит поток электронов. Сквозь металлическую маску или решетку они попадают на внутреннюю поверхность стеклянного экрана монитора, которая покрыта разноцветными люминофорными точками.

Поток электронов (луч) может отклоняться в вертикальной и горизонтальной плоскости, что обеспечивает последовательное попадание его на все поле экрана. Отклонение луча происходит посредством отклоняющей системы. Отклоняющие системы подразделяются на седловидно-тороидальные и седловидные. Последние предпочтительнее, поскольку создают пониженный уровень излучения. Отклоняющая система состоит из нескольких катушек индуктивности, размещенных у горловины кинескопа. С помощью переменного магнитного поля две катушки создают отклонение пучка электронов в горизонтальной плоскости, а другие две — в вертикальной. Так как эти мониторы уже не используются в больших масштабах, рассматривать более подробно не имеет смысла.

ЖК-мониторы

История жидких кристалов

Экраны LCD-мониторов (Liquid Crystal Display, жидкокристаллические мониторы) сделаны из вещества (цианофенил), которое находится в жидком состоянии, но при этом обладает некоторыми свойствами, присущими кристаллическим телам. Фактически это жидкости, обладающие анизотропией свойств (в частности оптических), связанных с упорядоченностью в ориентации молекул. Как ни странно, но жидкие кристаллы старше ЭЛТ почти на десять лет, первое описание этих веществ было сделано еще в 1888 г. Однако долгое время никто не знал, как их применить на практике: есть такие вещества и все, и никому, кроме физиков и химиков, они не были интересны. Итак, жидкокристаллические материалы были открыты еще в 1888 году австрийским ученым Ф. Ренитцером, но только в 1930-м исследователи из британской корпорации Marconi получили патент на их промышленное применение. Впрочем, дальше этого дело не пошло, поскольку технологическая база в то время была еще слишком слаба. Первый настоящий прорыв совершили ученые Фергесон (Fergason) и Вильямс (Williams) из корпорации RCA (Radio Corporation of America). Один из них создал на базе жидких кристаллов термодатчик, используя их избирательный отражательный эффект, другой изучал воздействие электрического поля на нематические кристаллы. И вот в конце 1966 г. корпорация RCA продемонстрировала прототип LCD-монитора – цифровые часы.

Значительную роль в развитии LCD-технологии сыграла корпорация Sharp. Она и до сих пор находится в числе технологических лидеров. Первый в мире калькулятор CS10A был произведен в 1964 г. именно этой корпорацией. В октябре 1975 г. уже по технологии TN LCD были изготовлены первые компактные цифровые часы. Во второй половине 70-х начался переход от восьмисегментных жидкокристаллических индикаторов к производству матриц с адресацией каждой точки. Так, в 1976 г. Sharp выпустила черно-белый телевизор с диагональю экрана 5,5 дюйма, выполненного на базе LCD-матрицы разрешением 160х120 пикселов.

Принцип работы жидкокристаллических экранов

Работа жидкокристаллических матриц основана на таком свойстве света, как поляризация. Обычный свет является неполяризованным, т.е. амплитуды его волн лежат в огромном множестве плоскостей. Однако существуют вещества, способные пропускать свет только с одной плоскости. Эти вещества называют поляризаторами, поскольку прошедший сквозь них свет становится поляризованным только в одной плоскости. Если взять два поляризатора, плоскости поляризации которых расположены под углом 90° друг к другу, свет через них пройти не сможет. Если же расположить между ними что-то, что сможет повернуть вектор поляризации света на нужный угол, мы получим возможность управлять яркостью свечения, гасить и зажигать свет так, как нам хочется. Таков, если описывать вкратце, принцип работы ЖК-матрицы. В упрощенном виде матрица жидкокристаллического дисплея состоит из следующих частей:

галогенная лампа подсветки;
система отражателей и полимерных световодов, обеспечивающая равномерную подсветку;
фильтр-поляризатор;
стеклянная пластина-подложка, на которую нанесены контакты;
жидкие кристаллы;
ещё один поляризатор;
снова стеклянная подложка с контактами.

Строение ЖК-матрицы

В цветных матрицах каждый пиксель формируется из трёх цветных точек (красной, зелёной и синей), поэтому добавляется ещё и цветной фильтр. В каждый момент времени каждая из трёх ячеек матрицы, составляющих один пиксель, находится либо во включённом, либо в выключенном положении. Комбинируя их состояния, получаем оттенки цвета, а включая все одновременно – белый цвет. Глобально матрицы делятся на пассивные (простые) и активные. В пассивных матрицах управление производится попиксельно, т.е. по порядку от ячейки к ячейке в строке. Проблемой, встающей при производстве ЖК-экранов по этой технологии, стало то, что при увеличении диагонали увеличиваются и длины проводников, по которым передаётся ток на каждый пиксель. Во-первых, пока будет изменён последний пиксель, первый успеет потерять заряд и погаснуть. Во-вторых, большая длина требует большего напряжения, что приводит к росту помех и наводок. Это резко ухудшает качество картинки и точность цветопередачи. Из-за этого пассивные матрицы применяются только там, где не нужны большая диагональ и высокая плотность отображения. Для преодоления этой проблемы были разработаны активные матрицы. Основой стало изобретение технологии, известной всем по аббревиатуре TFT, что означает Thin Film Transistor – тонкоплёночный транзистор.

Благодаря TFT, появилась возможность управлять каждым пикселем на экране отдельно. Это резко сокращает время реакции матрицы и делает возможными большие диагонали матриц. Транзисторы изолированы друг от друга и подведены к каждой ячейке матрицы. Они создают поле, когда им приказывает управляющая логика – драйвер матрицы. Для того, чтобы ячейка не потеряла заряд преждевременно, к ней добавляется небольшой конденсатор, который играет роль буферной ёмкости. С помощью этой технологии удалось радикально уменьшить время реакции отдельных ячеек матрицы.

Виды матриц

Различия между разными типами матриц обусловлены расположением жидких кристаллов и, как следствие, особенностями прохождения через них света. TN+film Кристаллы в TN-матрице Первой и наиболее простой технологией производства матриц была технология TN (Twisted Nematic, скрученные нематические), представленная в далёком 1973 году. Особенностью нематических кристаллов является то, что они выстраиваются друг за другом, как солдаты в колонне. Организация их в матрице выглядит как спираль. Для этого на стеклянных подложках делаются специальные бороздки, благодаря которым первый кристалл в спирали всегда расположен в одной и той же плоскости. Следующие за ним кристаллы располагаются друг за другом по спирали, пока последний не укладывается в аналогичную бороздку на второй подложке, расположенную под углом 90° к первой. К каждому концу спирали подведены электроды, которые и влияют на расположение кристаллов созданием электрического поля. При отсутствии напряжения и поля кристаллы поворачивают ось поляризации света, прошедшего через первый поляризатор, на 90°, чтобы он оказался в одной плоскости со вторым поляризатором и беспрепятственно прошёл сквозь него. Так получается белый пиксель. Если подать напряжение на электроды, спираль начинает сжиматься. Максимальное значение напряжения соответствует такому положению, при котором кристаллы не поворачивают поляризованный свет, и он поглощается вторым поляризатором (чёрный пиксель). Для получения градаций (оттенков серого) напряжение варьируется, тогда кристаллы занимают такое положение, при котором свет проходит через фильтры неполностью.

Принцип работы ЖК-матриц на примере TN

Из-за особенностей TN чёткое формирование оттенков сильно затруднено, и по сей день цветопередача является их ахиллесовой пятой. Проблемой первых TN-матриц были очень небольшие углы обзора, при которых ячейка была видна с нужным цветом. Поэтому была разработана специальная плёнка, которая накладывается сверху на матрицу и расширяет углы обзора. Технология стала называться TN+film. В этом исполнении она существует и по сей день. Разъясним её. Угол между нормалью фронта световой волны и углом директора молекул ЖК (так научно называются те самые бороздки) равен j. Интенсивность пропущенного через 2 поляризатора света равна sin2 j. С практической точки зрения эти построения означают, что при полностью включённом пикселе угол j составляет не более 30°, а интенсивность света меняется в пределах 10%. А вот в среднем положении при уровне серого 50% угол j составит 45°, а изменение интенсивности – примерно 90%. Естественно, вряд ли кого устроит то, что, пошевелившись на стуле, он увидит вместо красного цвета зелёный. Поэтому сверху на матрицу клеится плёнка, имеющая другое значение j, из-за чего изменение интенсивности при смене угла обзора уже не так заметно. Сегодняшние матрицы обеспечивают нормальное изображение при отклонении от центра примерно на 50-60° по горизонтали (угол обзора 100-120°), а вот с вертикальными углами дело обстоит хуже. При отклонении от центра по вертикали хотя бы на 30 градусов нижняя часть матрицы начинает светлеть, иногда появляются тёмные полосы и т.д.

Ещё одна особенность TN состоит в том, что положением пикселя по умолчанию (т.е. при отключённом токе на электродах) является белый цвет. При этом, если транзистор сгорает, мы получаем всегда ярко горящую точку на мониторе. А если учесть, что добиться абсолютно точного положения кристаллов невозможно, на TN-матрицах невозможно добиться и хорошего отображения чёрного цвета. В связи с ограниченной скоростью пассивных матриц для уменьшения скорости реакции была разработана технология STN (Super Twisted Nematic). Смысл её заключается в том, что бороздки на стеклянных подложках, ориентирующие первый и последний кристалл, расположены под углом более 200° друг к другу, а не 90°, как в обычной TN. В таком случае переход между крайними состояниями резко ускоряется, однако становится крайне сложно управлять кристаллами в средних положениях. Более-менее стабильными они были при углах между бороздками около 210°. Однако без недостатков не обошлось и тут: при отклонении от центра ячейки белый свет становился либо грязно-жёлтым, либо голубоватым. Чтоб хоть как-то сгладить эту проблему, инженеры Sharp разработали DSTN – Dual-Scan Twisted Nematic. Суть технологии состоит в том, что экран делится на две части, каждая из которых управляется отдельно. Помимо увеличения скорости, преимуществом технологии было смягчение искажений цветов, а недостатком – большой вес и высокая стоимость.

S-IPS матрицы

Компания Hitachi решила не бороться с недостатками TN, а просто применить другую технологию. За основу было взято открытие Гюнтера Баура, датируемое 1971 годом. Разработанная технология получила название Super-TFT, а при коммерциализации – IPS (In-Plane Switching). Кардинальное отличие данной технологии от TN состоит в расположении кристаллов: они не скручены в спираль, а расположены параллельно друг другу вдоль плоскости экрана. Оба электрода находятся на нижней стеклянной подложке. При отсутствии напряжения на электродах свет не пропускается через второй поляризационный фильтр, плоскость поляризации которого расположена под углом 90° к первому.

Таким образом, IPS обеспечивает в разы лучшую контрастность, а чёрный цвет остается чёрным, а не тёмно-серым. Кроме того, углы обзора составляют 170° как по горизонтали, так и по вертикали. Недостатки технологии обусловлены её достоинствами.

Во-первых, чтобы повернуть весь массив расположенных параллельно кристаллов, требуется время. Поэтому время реакции у мониторов на базе IPS, а также эволюционных продолжений этой технологии S-IPS (Super-IPS) и DD-IPS (DualDomain-IPS) выше, чем у TN+film. Среднее значение для этого типа матриц – 35-25 мс.
Во-вторых, расположение электродов на одной подложке требует большего напряжения для создания достаточного поля, чтобы повернуть кристаллы в нужное положение. Поэтому мониторы на основе IPS-матриц потребляют больше электроэнергии. В-третьих, требуются более мощные лампы, чтобы просветить панель и при этом обеспечить достаточную яркость.
В-четвёртых, эти панели банально дороги, и до недавнего времени устанавливались только в мониторы с большими диагоналями. Одним словом, мониторы на основе матриц этого типа остаются идеальным выбором для дизайнеров и других специалистов, работа которых критична к качеству цветопередачи и некритична к скорости переключения ячеек.

MVA/PVA матрицы

Поскольку с недостатками TN+film бороться стало практически невозможно, а повысить быстродействие S-IPS – так и просто нереально, компания Fujitsu разработала и представила в 1996 году технологию VA (Vertical Alignment). Для коммерческого использования, впрочем, эта технология не подходила и была развита до MVA (Multi-Domain Vertical Alignment). Технология должна была служить компромиссом между быстродействием TN и качеством изображения S-IPS. Потому и реализация во многом схожа с IPS. В этих матрицах кристаллы располагаются параллельно друг к другу и под углом 90° ко второму фильтру. Таким образом, свет попадает во второй фильтр с осью поляризации, направленной под углом 90° к плоскости поляризации фильтра, и поглощается. В результате мы получаем незасвеченный чёрный цвет на экране.

Подавая напряжение на ячейку, мы поворачиваем кристаллы и получаем светящийся пиксель. Недостатком первых матриц VA было то, что цвет резко изменялся при смене угла обзора по горизонтали. Для того, чтобы понять это явление, представьте себе, что кристаллы повернуты на 45 градусов и показывают светло-красный цвет. Теперь смещаемся в одну сторону. Угол обзора растёт, и мы получаем уже намного более насыщенный красный цвет. Смещаясь в другую сторону, мы видим, как цвет уходит в противоположную часть спектра и становится зелёным. Поэтому и была разработана MVA. Суть её состоит в том, что поляризационные фильтры были значительно усложнены, а на стеклянную подложку стали наноситься не плоские электроды, а своеобразные треугольники.

Строение MVA

При отключённом токе кристаллы всегда выстраиваются перпендикулярно подложке, так что, с какой бы стороны мы ни смотрели, всегда будет чёрный. При включённом же токе, как всегда, кристаллы поворачиваются на нужный угол и поворачивают вектор поляризации света. Вот только угол этот – между плоскостью электрода и кристалла. Если мы смотрим под углом, мы всегда увидим только одну зону, кристаллы в которой расположены как раз в таком положении, чтобы не искажать цвет. Вторая зона видна не будет. Нужный цвет под любым углом Подобное решение значительно усложняет как фильтры-поляризаторы, так и сами панели, потому что каждую точку на экране нужно дублировать для двух зон. Как и в S-IPS, у MVA недостатки обусловлены достоинствами. Налицо всё та же инерционность – время отклика выше, чем у TN. Впрочем, на данный момент отличие уже абсолютно некритично: значение достигло 8 мс. Контрастность и яркость намного лучше S-IPS, до 1000:1. Цветопередача матриц MVA считается компромиссной между TN и S-IPS: она не настолько хороша, чтобы применять её для серьёзной работы с полиграфией и дизайном, но намного превышает жутковатые показатели TN+film.

Компания Samsung не пожелала платить лицензионные отчисления Fujitsu и разработала PVA. Впрочем, технологии эти очень похожи, а отличия незначительны. Единственное существенное – большая контрастность, что только плюс. Поэтому довольно часто в характеристиках монитора в графе «тип матрицы» пишут MVA/PVA.

Сравнение типов ЖК-матриц

Параметры ЖК-мониторов Несмотря на то, что время отклика ячейки – далеко не самый важный показатель, чаще всего при выборе монитора покупатель обращает внимание только на этот фактор. Собственно, именно поэтому TN+film и доминирует. Однако при выборе конкретной модели стоит обдуманно взвешивать все характеристики монитора. Время отклика Этот показатель означает минимальное время, за которое ячейка жидкокристаллической панели изменяет цвет. Существуют два способа измерения скорости матрицы: black to black, чёрный-белый-чёрный, и gray to gray, между градациями серого. Эти значения очень сильно различаются. При изменении состояния ячейки между крайними положениями (чёрный-белый) на кристалл подаётся максимальное напряжение, поэтому он поворачивается с максимальной скоростью. Именно так получены значения в 8, 6, а иногда и 4 мс в характеристиках современных мониторов.

При смещении кристаллов между градациями серого на ячейку подаётся намного меньшее напряжение, потому что позиционировать их нужно точно для получения нужного оттенка. Поэтому и времени для этого затрачивается намного больше (для матриц 16 мс – до 27-28 мс). Лишь недавно в конечных продуктах смогли воплотить достаточно логичный способ решения этой проблемы. На ячейку подаётся максимальное напряжение (или сбрасывается до нуля), а в нужный момент моментально выводится на нужное для удержания положения кристалла. Сложностью является чёткое управление напряжением с частотой, превышающей частоту развёртки. Кроме того, импульс нужно высчитывать с учётом начального положения кристаллов. Однако Samsung уже представила модели с технологией Digital Capacitance Compensation, дающей показатели 8-6 мс для матриц PVA.

Контрастность

Значение контрастности определяется по соотношению яркости матрицы в состоянии «чёрный» и «белый». Т.е. чем меньше засвечен чёрный цвет и чем выше яркость белого, тем выше контрастность. Этот показатель критичен для просмотра видео, изображений и, в принципе, для хорошего отображения любого изображения. Выглядит как, например, 250:1, т.е. яркость матрицы в «белом» состоянии – 250 кд/м 2, а в «чёрном» – 1 кд/м 2. Впрочем, такие значения возможны только в случае TN+film, для S-IPS среднее значение – 400:1, а для PVA – до 1000:1. Впрочем, заявленным в характеристиках монитора значениям стоит верить только с натяжкой, потому что это значение замеряется для матрицы, а не для монитора. И замеряется оно на специальном стенде, когда на матрицу подаётся строго стандартное напряжение, подсветка питается строго стандартным током и т.д.

Яркость

Измеряется в кд/м 2. Важна для работы с изображениями, для красочных игр и видео. Зависит от мощности лампы подсветки и, косвенно, от типа матрицы (помните недостатки S-IPS?).

Углы обзора

Обычно указываются значения 170°/170°, впрочем, для TN+film это значение – не больше чем декларация. Требованием при определении углов обзора является сохранение контрастности не ниже 10:1. При этом абсолютно безразлична цветопередача в таком положении, даже если цвета будут инвертированы. Также учитываем, что углы определяются в центре матрицы, а на углы мы, естественно, изначально смотрим под углом.

Цветопередача

До пересечения рубежа в 25 мс при переключении ячейки в порядке чёрный-белый-чёрный все матрицы TN отображали честный 24-битный цвет. Однако в гонке скоростей AU Optronics решила честную цветопередачу отбросить. Начиная с матриц со скоростью 16 мс, все TN+filmобеспечивают только 262 тысячи оттенков (18 бит). Большее же количество оттенков обеспечивается двумя путями: либо перемешиванием точек с разными цветами (дизеринг), либо сменой цвета ячейки при каждом обновлении картинки (Frame Rate Control, FRC). Второй способ «честней», потому как человеческий глаз всё равно не успевает заметить смены цвета на каждом кадре. Подчеркиваем, только матрицы TN+film – 18-битные, матрицы, произведённые по другим технологиям, поддерживают 24-битную цветопередачу.

Модуль подсветки

На базе флюоресцентных ламп

Сквозь тело панели (поляризаторы, электроды, цветофильтры и пр.) проходит лишь незначительная часть изначального светового потока от ламп подсветки, не более 3%. Поэтому собственная яркость модуля подсветки должна быть довольно значительной - как правило, применяемые лампы имеют яркость свыше 30000 кд/м2. Через ЖК-панель проходит около 3% светового потока.

Для подсветки применяются CCFL - флуоресцентные лампы с холодным катодом (без нитей накала катодов). CCFL-лампа представляет собой запечатанную стеклянную тубу, наполненную инертным газом с небольшой примесью ртути. Катоды в данном случае являются равноправными электродами, так как для питания используется переменный ток. В сравнении с лампами с накаливаемым (горячим) катодом, электроды у имеют другое строение и больший размер. Рабочая температура катода существенно отличается: 80-150°C против приблизительно 900°C у ламп с горячим катодом, при близкой температуре самой лампы - 30-75°C и 40°C соответственно. Рабочее напряжение для CCFL составляет 600-900 В, пусковое напряжение - 900-1600 В (цифры достаточно условные, так как спектр применяемых ламп очень широк). Образование света происходит при ионизации газа, а необходимым условием ее возникновения в лампе с холодным катодом является высокое напряжение. Поэтому для запуска такой лампы требуется на несколько сотен микросекунд подать на электроды напряжение, значительно превышающее рабочее. Приложенное высокое переменное напряжение вызывает ионизацию газа и пробой зазора между электродами, возникает разряд.

Пробой разрядного промежутка происходит по следующим причинам. В обычных условиях наполняющий лампу газ является диэлектриком. При появлении электрического поля небольшое количество ионов и электронов, всегда присутствующее в объеме газа, приходит в движение. Если подать на электроды достаточно высокое напряжение, электрическое поле сообщает ионам настолько высокую скорость, что при столкновении с нейтральными молекулами происходит выбивание из них электронов и образование ионов. Вновь образовавшиеся электроны и ионы, двигаясь под воздействием поля, также вступают в процесс ионизации, процесс принимает лавинообразный характер. После того, как ионы начинают получать достаточную энергию, чтобы выбивать электроны ударами о катод, возникает самостоятельный разряд. В отличие от ламп с горячим катодом, где разряд является дуговым, тип разряда в CCFL - тлеющий.

Максимальный цветовой охват в идеале могла бы обеспечить комбинация монохроматических источников основных цветов и качественных цветофильтров. На роль «квазимонохроматических» источников света могут претендовать так называемые лазерные светодиоды, но технология производства пока не обеспечивает рентабельность их применения в модулях подсветки. Поэтому на данный момент луший цветовой охват позволяют достичь модули подсветки на основе RGB-пакетов светодиодов.

Для формирования напряжения в несколько сотен вольт, необходимого для работы ламп, используются специальные преобразователи - инверторы. Регулировка яркости CCFLосуществляется двумя способами. Первый заключается в изменении тока разряда в лампе. Значение тока в разряде составляет 3-8 мА, значительная часть ламп имеет еще более узкий диапазон. При меньшем токе страдает равномерность свечения, при большем - существенно сокращается срок службы лампы. Недостаток этого способа регулировки состоит в том, что он позволяет изменять яркость в очень небольшом диапазоне, существенное ее снижение при этом невозможно. Поэтому мониторы с такой регулировкой при работе в условиях слабого внешнего освещения часто оказываются излишне яркими даже при нулевом значении яркости. При втором способе генерируется широтноимпульсная модуляция (ШИМ) питающего лампы напряжения (осуществляется управление шириной, т.е. длительностью импульса, за счет изменения ширины единичного импульса регулируется средний уровень напряжения.). В недостатки такому способу иногда приписывается появление мерцания ламп при реализации ШИМ на низкой частоте - 200 Гц и ниже, по сути же регулировка с помощью ШИМ представляет собой наиболее разумный подход, так как позволяет изменять яркость в широком диапазоне.

Для равномерного распределения света ламп применяется система из световодов, рассеивателей и призм. Вариантов организации распределения света существует множество. Решения с расположением ламп по верхней и нижней торцевым сторонам панели являются наиболее распространенными, такая компоновка позволяет значительно снизить общую толщину изделия. В 17- и 19-дюймовых модулях, как правило, устанавливается четыре лампы: две по верхней стороне и две по нижней. В торцевой части корпуса подобных панелей существуют специальные технологические отверстия, поэтому разбирать корпус для извлечения ламп не требуется. Лампы при такой компоновке часто объединены в блоки из двух штук. Другим вариантом является расположение ламп по всей площади обратной стороны модуля- такое решение применяется в многоламповых панелях с количеством ламп восемь штук и более, а также при использовании U-образных CCFL.Минимальный срок службы ламп производителями панелей в настоящее время обычно указывается от сорока до пятидесяти тысяч часов (срок службы определяется как время, за которое светимость ламп снижается на 50%).

На базе светодиодов

Помимо флюоресцентных ламп в качестве источника света могут также использоваться светодиоды (LED). Модули подсветки на базе светодиодов строятся либо на «белых» светодиодах, либо на пакетах светодиодов основных цветов (RGB-LED). Наибольший цветовой охват дают пакеты RGB-LED. Дело в том, что «белый» светодиод представляет собой синий светодиод с желтым люминофорным покрытием, либо ультрафиолетовый светодиод с комбинацией «красного», «зеленого» и «синего» люминофорного покрытия. Спектр «белых» светодиодов не избавлен от всех недостатков спектра флюоресцентных ламп. Кроме того, в отличие от «белых» светодиодов, пакет RGB-LED позволяет в оперативном режиме корректировать цветовую температуру подсветки за счет раздельного управления интенсивностью свечения каждой группы светодиодов основных цветов. В итоге, достигаются две цели: - расширяется цветовой охват за счет более идеального спектра подсветки, - расширяются возможности цветокалибровки: к типовому методу на основе таблиц пересчета цветовых координат для пикселей изображения добавляется возможность корректировки цветового баланса задней подсветки. Большая крутизна вольт-амперной характеристики светодиодов не позволяет плавно регулировать яркость излучения в широких диапазонах. Но поскольку прибор допускает работу в импульсном режиме, на практике для регулировки яркости светодиодов (как и для флюоресцентных ламп) чаще всего применяется метод широтно-импульсной модуляции.

Здравствуйте, уважаемые читатели блога сайт. Сегодня поговорим об устройстве жидкокристаллического (жк) монитора, точнее о его дисплее. Ведь именно экран монитора, это то место, на которое мы с вами дольше всего смотрим при работе за компьютером.

Надо сказать, современные жидкокристаллические мониторы в значительной степени отличаются от своих "предшественников" - ЭЛТ мониторов (мониторов с электронно-лучевыми трубками), которые сейчас уже нигде не продаются. Вообще, мониторы с электронно-лучевой трубкой стали активно исчезать с прилавков магазинов электроники уже начиная года так с 2007. И это было обусловлено рядом причин, о которых будет сказано чуть ниже.

Рано или поздно это должно было произойти, я имею ввиду массовый переход на жидкокристаллические мониторы, несмотря на скептическое отношение к ним большинства пользователей, уже владеющих ЭЛТ. И действительно, первые модели ЖК мониторов обладали рядом недостатков, которых лишены современные модели, и главным недостатком пожалуй были очень небольшие углы обзора, в основном по горизонтали. Картинка инвертировалась и уходила в негатив буквально при малейшем отклонении головы от положения, когда взгляд падал строго перпендикулярно плоскости экрана.

Вторым аргументом "в пользу" мониторов с электронно-лучевыми трубками служило то, что жк мониторы на первых порах обладали действительно малым временем отклика матрицы, причем это было заметно невооруженным взглядом, когда динамическая смена картинки (например при просмотре фильма) сопровождалась всевозможными шлейфами и артефактами на экране.

Но почему же несмотря на "сырость" тогдашних ЖК мониторов, они все же получили массовую популярность? Я думаю дело в том, что ЭЛТ тоже не были лишены недостатков, они имели большие габариты, часто их глубина (толщина) была примерно равна диагонали самого экрана. К тому же, длительное пребывание за ними приводило к быстрому утомлению, в основном из-за мерцания и интенсивного электромагнитного излучения. Ну а поскольку прогресс идет в направлении уменьшения устройств и их технологического совершенствования, то логично было бы предсказать такую популярность, какую на сегодняшний день имеют LCD мониторы.

Главное отличие ЭЛТ от ЖК мониторов

В основе работы ЭЛТ монитора лежит специальная стеклянная трубка, внутри которой вакуум. Так же, внутри стеклянной колбы находятся электронные пушки, испускающие поток заряженных частиц (электронов).

Эти электроны заставляют светиться точки люминофора, которым тонким слоем изнутри покрыта передняя стенка электронно-лучевой трубки. То есть энергия электронов превращается в свет, вот эти самые светящиеся точки и формируют изображение.

Принцип работы ЖК монитора совершенно иной. Здесь уже нет никаких трубок, а изображение формируется совершенно другим способом. Жидкокристаллические дисплеи уже имеют в своем названии указание на то, с помощью чего создается изображение на экране. Да да, именно жидкие кристаллы, которые были открыты еще в 1888 году, играют ключевую роль в формировании картинки.

Устройство LCD монитора больше напоминает слоеный пирог, каждый слой имеет свое назначение. Итак, можно выделить несколько слоев, из которых и состоит наш монитор.

Первый слой - это система подсветки ЖК матрицы, она может быть выполнена с применением люминесцентных ламп с холодным катодом, либо светодиодов. Вторым слоем идет рассеивающий фильтр, который позволяет повысить уровень равномерности подсветки всей матрицы. Далее идет первый вертикальный поляризационный фильтр, который пропускает только вертикально направленные световые волны. Четвертым слоем представлена сама матрица, представляющая собой две прозрачные стеклянные пластины, между которыми расположены молекулы поляризационного вещества - жидкие кристаллы. Пятым слоем идут специальные цветофильтры, отвечающие за окрас каждого субпикселя. Ну и последним слоем идет второй, уже горизонтальный поляризационный фильтр, который, как вы уже наверное догадались, пропускает только лишь горизонтальные волны. Вот и все устройство ЖК монитора. Разберем подробнее.

В жидкокристаллической матрице каждый кристалл отвечает за определенную точку в изображении на экране. Когда монитор работает, свет от системы подсветки проходит через слой жидких кристаллов и зритель видит некую "мозаику" из пикселей, окрашенных в разные цвета. Каждый пиксель состоит из трех субпикселей, красного, зеленого и синего.

С помощью этих трех базовых цветов экран способен отображать до 17 млн. различных оттенков цветов. Такая глубина цвета достигается различным количеством света, проходящего через каждый пиксель. 17 миллионов возможных сочетаний - 17 млн. возможных цветов.

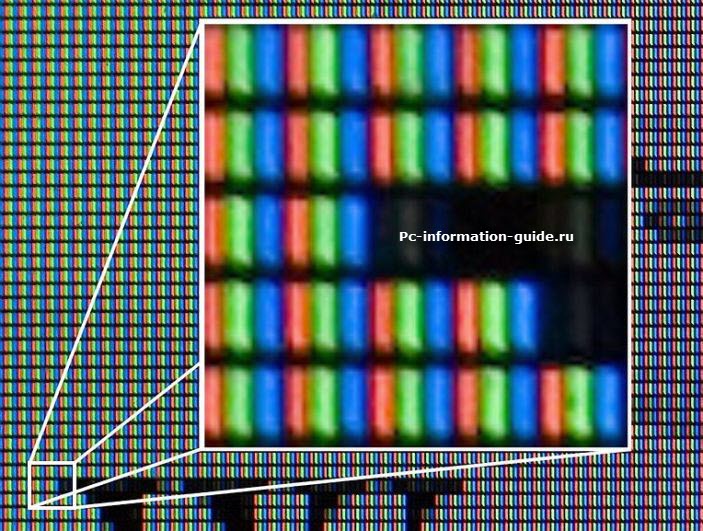

Даже видео имеется, где крупным планом показана структура пикселей LCD монитора.

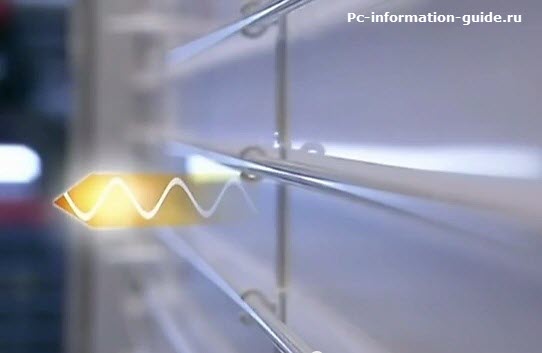

Любой свет, как известно, имеет направление, поскольку это еще и электромагнитная волна, она еще имеет поляризацию. Луч может быть вертикальным, горизонтальным, иметь любой промежуточный угол.

Очень важно, учитывая, что первый фильтр пропускает только вертикально направленные лучи. Излучение проходит сквозь каждый субпиксель и достигает второго поляризационного фильтра, который пропускает только горизонтальные лучи. Иначе говоря, не весь свет, излученный системой подсветки способен дойти до пользователя.

Кристаллы изменяют поляризацию световой волны , чтобы она прошла через второй фильтр. Вообще, жидкие кристаллы - крайне интересная субстанция. Их молекулы действительно ведут себя, как молекулы жидкого вещества, находясь в постоянном движении. Но как и положено кристаллам, их ориентация остается неизменной.

Приветствую, друзья! Единственное устройство вывода информации, с которым удобно работать пользователю – монитор, которым комплектуется любой компьютер. Принципиальное отличие этого девайса от телевизора, несмотря на подобие конструкции, в том, что компьютерный монитор никогда не оснащается тюнером.

Из этой статьи вы узнаете:

А если вы хотите смотреть телепередачи на компьютере, то придется установить тюнер как отдельный модуль, но уже в сам системный блок.

За длительную историю своего развития, монитор претерпел множественные конструкционные изменения, «мутировав» от примитивной электронно‐лучевой трубки, гибрида радара и осциллографа, в высокотехнологичный жидкокристаллический экран, который в том числе удобно вешать на стену.

В сегодняшнем посте я расскажу из чего состоит монитор и какие функции выполняют его внутренности. Речь пойдет о современных ЖК‐дисплеях. Как устроен ЭЛТ‐монитор, мы рассматривать не будем: технология морально устарела, а у меня все‐таки передовой и прогрессивный блог.

Матрица

«Сердцевина» любого монитора – жидкокристаллическая матрица. Представляет она собой несколько слоев стеклянных пластин, между слоями которых расположены жидкие кристаллы – особая смесь, которая может изменять угол преломления света, в зависимости от подаваемого напряжения.

Какой именно цвет будет отображаться, зависит от направленности поля, индуцируемого электрическим током.

Большинство мониторов использует аддитивную схему цветопередачи RGB, при которой любой из миллионов цветов в палитре, генерируется сочетанием в различных пропорциях трех основных цветов – красного, синего и зеленого.

Высокотехнологичная матрица – самая дорогостоящая деталь в мониторе или экране ноутбука. При повреждении, отремонтировать ее невозможно – только полная замена, поэтому не стоит подвергать экран физическим воздействиям.

Подсветка

Сами по себе кристаллы не излучают свет, а только преломляют его. Для того, чтобы пользователь мог видеть кристалл, его нужно подсветить с обратной стороны. Существуют «экзотические» экраны без всякой подсветки, где матрица ничем нигде не прикрыта, а изображение видно, благодаря естественному освещению в помещении.

Блок питания

Естественно, ни одно электронное устройство не будет работать без подачи электрического тока. Блок питания преобразует переменный ток, напряжением 220 В из сети и преобразует его в постоянный.

Этот модуль обычно расположен внутри корпуса монитора, но может и быть внешним. В последнем случае ремонт более удобен: не нужно лишний раз разбирать монитор, для доступа к электрической схеме блока питания.

Модуль управления

Назначение этого компонента – преобразование сигнала, подаваемого с видеоадаптера, в последовательность сигналов для покадровой развертки.

Обычно в работу этого модуля может вмешаться пользователь, отрегулировав параметры картинки: яркость, контрастность, режим просмотра, положение изображения на экране и многое другое.

Этот же модуль отвечает за активацию режима 3D, начиная попеременно демонстрировать кадры для левого и правого глаза.

Однако учитывайте, что, если вы даже приобрели монитор с такой «фичей», для просмотра объемных фильмов, потребуются специальные поляризационные очки, которые могут не поставляться в комплекте с монитором.
Кроме того, такой режим работы дисплея требует наличия мощной видеокарты на ПК: кадры в этом режиме обновляются с частотой 120 в секунду, при этом быстро чередуются кадры для левого и правого глаза, создавая объемную картинку.

Корпус

Логично, что всю электронную начинку необходимо впихнуть в прочный корпус для ее сохранности. Тут уже прикладывают руку дизайнеры, назначение которых – создать привлекательный для потребителей девайс.

Именно внешний вид может стать решающим фактором при покупке монитора, ведь в большинстве случаев, в одном ценовом сегменте, дисплеи имеют одинаковые технические характеристики.

Вариантов реализации несколько: в «классическом» виде монитор покоится на подставке, которая должна обеспечивать необходимый угол наклона. Некоторые модели ставятся на рабочий стол прямо нижней кромкой, а сзади выдвигается специальный упор, не дающий устройству упасть.
Кроме того, существует ряд моделей, с уже готовыми кронштейнами для крепления монитора на стене. На корпусе же крепятся слоты для подключения видеокарты и кабеля питания.

Послесловие

Как видите, несмотря на сложность реализации, современный монитор имеет простое и логичное строение. Однако, чтобы прийти к этой простоте, инженерам потребовалось не одно десятилетие.

Возможно, со временем изобретут еще более совершенную конструкцию. Как устроен будет монитор будущего, можно только строить догадки.

Привожу ТОП 10 самых частых неисправностей ЖК мониторов, которые я ощутил на своей шкуре. Рейтинг неисправностей составлен по личному мнению автора, исходя из опыта работы в сервисном центре. Можете воспринимать это как универсальное руководство по ремонту практически любого ЖК монитора фирм Samsung, LG, BENQ, HP, Acer и других. Ну что, поехали.

Неисправности ЖК мониторов я разделил на 10 пунктов, но это не значит, что их всего 10 — их намного больше, в том числе комбинированные и плавающие. Многие из поломок ЖК мониторов можно отремонтировать своими руками и в домашних условиях.

1 место – монитор не включается

вообще, хотя индикатор питания может мигать. При этом монитор загорается на секунду и тухнет, включается и сразу выключается. При этом не помогают передергивания кабеля, танцы с бубном и прочие шалости. Метод простукивания монитора нервной рукой обычно тоже не помогает, так что даже не старайтесь. Причиной такой неисправности ЖК мониторов чаще всего является выход из строя платы источника питания, если он встроен в монитор.

Последнее время стали модными мониторы с внешним источником питания. Это хорошо, потому что пользователь может просто поменять источник питания, в случае поломки. Если внешнего источника питания нет, то придется разбирать монитор и искать неисправность на плате. в большинстве случаев труда не представляет, но нужно помнить о технике безопасности.

Перед тем, как чинить бедолагу, дайте ему постоять минут 10, отключенным от сети. За это время успеет разрядиться высоковольтный конденсатор. ВНИМАНИЕ! ОПАСНО ДЛЯ ЖИЗНИ, если сгорел и ШИМ-транзистор! В этом случае высоковольтный конденсатор разряжаться не будет за приемлемое время.

Поэтому ВСЕМ перед ремонтом проверить напряжение на нем! Если опасное напряжение осталось, то нужно разрядить конденсатор вручную через изолированный около 10 кОм в течение 10 сек. Если Вы вдруг решили замкнуть выводы , то берегите глаза от искр!

Далее приступаем к осмотру платы блока питания монитора и меняем все сгоревшие детали – это обычно вздутые конденсаторы, перегоревшие предохранители, транзисторы и прочие элементы. Также ОБЯЗАТЕЛЬНО нужно пропаять плату или хотя бы осмотреть под микроскопом пайку на предмет микротрещин.

По своему опыту скажу – если монитору более 2 лет – то 90 %, что будут микротрещины в пайке, особенно это касается мониторов LG, BenQ, Acer и Samsung . Чем дешевле монитор, тем хуже его делают на заводе. Вплоть до того, что не вымывают активный флюс – что приводит к выходу из строя монитора спустя год-два. Да-да, как раз когда кончается гарантия.

2 место — мигает или гаснет изображение

при включении монитора. Это чудо напрямую нам указывает на неисправность блока питания.

Конечно, первым делом нужно проверить кабели питания и сигнала – они должны надежно крепиться в разъемах . Мигающее изображение на мониторе говорит нам о том, что источник напряжения подсветки монитора постоянно соскакивает с рабочего режима.

3 место — самопроизвольно выключается

по истечении времени или включается не сразу. В этом случае опять три частые неисправности ЖК мониторов в порядке частоты появления — вздутые электролиты, микротрещины в плате, неисправная микросхема .

При этой неисправности также может быть слышен высокочастотный писк трансформатора подсветки. Он обычно работает на частотах от 30 до 150 кГц. Если режим его работы нарушается, колебания могут происходить в слышимом диапазоне частот.

4 место — нет подсветки,

но изображение просматривается под ярким светом. Это сразу говорит нам о неисправности ЖК мониторов в части подсветки. По частоте появления можно было бы поставить и на третье место, но там уже занято.

Варианта два – либо сгорела плата блока питания и инвертора, либо неисправны лампы подсветки. Последняя причина в современных мониторах со встречается не часто. Если светодиоды в подсветке и выходят из строя, то только группами.

При этом может наблюдаться затемнение изображения местами по краям монитора. Начинать ремонт лучше с диагностики блока питания и инвертора. Инвертором называется та часть платы, которая отвечает за формирование высоковольтного напряжения порядка 1000 Вольт для питания ламп, так что ни в коем случае не лезь ремонтировать монитор под напряжением. Про можете почитать в моем блоге.

Большинство мониторов схожи между собой по конструкции, так что проблем возникнуть не должно. Одно время просто сыпались мониторы с нарушением контакта около кончика лампы подсветки. Это лечится самой аккуратной разборкой матрицы, чтобы добраться до конца лампы и припаять высоковольтный проводок.

Более простой выход из сложившейся неприятной ситуации можно найти, если у Вашего друга-брат-свата завалялся такой же монитор, но с неисправной электроникой. Слепить из двух мониторов похожих серий и одинаковой диагонали труда не составит.

Иногда даже блок питания от монитора большей диагонали можно приспособить для монитора с меньшей диагональю, но такие эксперименты рискованны и я не советую устраивать дома пожар. Вот на чужой вилле – это другое дело…

6 место — пятна или горизонтальные полоски

Их присутствие означает, что накануне Вы или Ваши родственники подрались с монитором из-за чего-то возмутительного.

К сожалению, бытовые ЖК мониторы не снабжают противоударными покрытиями и обидеть слабого может любой. Да, любой приличный тычок острым или тупым предметом заставит Вас пожалеть об этом.

Даже если остался небольшой след или даже один битый пиксель – все равно со временем пятно начнет разрастаться под действием температуры и напряжения, прилагаемого к жидким кристаллам. Восстановить битые пиксели монитора, увы, не получится.

7 место — нет изображения, но подсветка присутствует

То есть на лицо белый или серый экран . Для начала следует проверить кабели и попробовать подключить монитор к другому источнику видеосигнала. Также проверьте выдается ли на экран меню монитора.

Если все осталось по прежнему, смотрим внимательно на плату блока питания. В блоке питания ЖК монитора обычно формируются напряжения номиналом 24, 12, 5, 3.3 и 2.5 Вольт. Нужно вольтметром проверить все ли с ними в порядке.

Если все в порядке, то внимательно смотрим на плату обработки видеосигнала – она обычно меньше, чем плата блока питания. На ней есть микроконтроллер и вспомогательные элементы. Нужно проверить приходит ли к ним питание. Одним коснитесь контакта общего провода (обычно по контуру платы), а другим пройдитесь по выводам микросхем. Обычно питание где-нибудь в углу.

Если по питанию все в порядке, а осциллографа нет, то проверяем все шлейфы монитора. На их контактах . Если что-то нашли – очистите изопропиловым спиртом. В крайнем случае можно почистить иголочкой или скальпелем. Так же проверьте и плату с кнопками управления монитором.

Если ничего не помогло, то возможно Вы столкнулись со случаем слетевшей прошивки или выходом из строя микроконтроллера. Это обычно случается от скачков в сети 220 В или просто от старения элементов. Обычно в таких случаях приходится изучать спецфорумы, но проще пустить на запчасти, особенно если на примете есть знакомый каратист, сражающийся против неугодных ЖК мониторов.

8 место – не реагирует на кнопки управления

Лечится это дело легко – надо снять рамку или заднюю крышку монитора и вытащить плату . Чаще всего там Вы увидите трещину в плате или в пайке.

Иногда встречаются неисправные или . Трещина в плате нарушает целостность проводников, поэтому их нужно зачистить и пропаять, а плату подклеить для упрочнения конструкции.

9 место — пониженная яркость монитора

Это происходит из-за старения ламп подсветки. Светодиодная подсветка по моим данным таким не страдает. Также возможно ухудшение параметров инвертора опять же в силу старения составных компонентов.

10 место — шум, муар и дрожание изображения

Часто такое происходит из-за плохого кабеля VGA без подавителя электромагнитной помехи — . Если замена кабеля не помогла, то возможно, помеха по питанию проникла в цепи формирования изображения.

Обычно от них избавляются схемотехнически применением фильтрующих емкостей по питанию на сигнальной плате. Попробуйте их заменить и пишите мне о результате.

На этом мой чудный рейтинг ТОП 10 самых частых неисправностей ЖК мониторов закончен. Основная часть данных о поломках собрана на основании ремонтов таких популярных мониторов, как Samsung, LG, BENQ, Acer, ViewSonic и Hewlett-Packard.

Данный рейтинг, как мне кажется, справедлив также и для и . А у Вас какая обстановка на фронте ремонта LCD мониторов ? Пишите на и в комментариях.

С уважением, Мастер Пайки.

P.S.: Как разобрать монитор и ТВ (как отщелкнуть рамку)

Самые частые вопросы при разборке ЖК мониторов и ТВ — как снять рамку? Как отщелкнуть защелки? Как снять пластик корпуса? и т.д.

Один из мастеров сделал хорошую анимацию, поясняющую как вывести защелки из зацепления с корпусом, так что оставлю это здесь — пригодится.

Чтобы просмотреть анимацию — нажмите на изображение.
