Подключение лед драйвера. Драйверы для светодиодов: что это и для чего они нужны. Где применяются LED драйвера

Неотъемлемой частью любой качественной лампы или светильника на светодиодах является драйвер. Применительно к освещению, под понятием «драйвер» следует понимать электронную схему, которая преобразует входное напряжение в стабилизированный ток заданной величины. Функциональность драйвера определяется шириной диапазона входных напряжений, возможностью регулировки выходных параметров, восприимчивостью к перепадам в питающей сети и эффективностью.

От перечисленных функций зависят качественные показатели светильника или лампы в целом, срок службы и стоимость. Все источники питания (ИП) для светодиодов условно разделяют на преобразователи линейного и импульсного типа. Линейные ИП могут иметь узел стабилизации по току или напряжению. Часто схемы такого типа радиолюбители конструируют своими руками на микросхеме LM317. Такое устройство легко собирается и имеет малую себестоимость. Но, ввиду очень низкого КПД и явного ограничения по мощности подключаемых светодиодов, перспективы развития линейных преобразователей ограничены.

Импульсные драйверы могут иметь КПД более 90% и высокую степень защиты от сетевых помех. Их мощность потребления в десятки раз меньше мощности, отдаваемой в нагрузку. Благодаря этому они могут изготавливаться в герметичном корпусе и не боятся перегрева.

Первые импульсные стабилизаторы имели сложное устройство без защиты от холостого хода. Затем они модернизировались и, в связи с бурным развитием светодиодных технологий, появились специализированные микросхемы с частотной и широтно-импульсной модуляцией.

Схема питания светодиодов на основе конденсаторного делителя

К сожалению, в конструкции дешёвых светодиодных ламп на 220В из Китая не предусмотрен ни линейный, ни импульсный стабилизатор. Мотивируясь исключительно низкой ценой готового изделия, китайская промышленность смогла максимально упростить схему питания. Называть её драйвером не корректно, так как здесь отсутствует какая-либо стабилизация. Из рисунка видно, что электрическая схема лампы рассчитана на работу от сети 220В. Переменное напряжение понижается RC-цепочкой и поступает на диодный мост. Затем выпрямленное напряжение частично сглаживается конденсатором и через токоограничивающий резистор поступает на светодиоды. Данная схема не имеет гальванической развязки, то есть все элементы постоянно находятся под высоким потенциалом.

В результате частые просадки сетевого напряжения приводит к мерцанию светодиодной лампы. И наоборот, завышенное напряжение сети вызывает необратимый процесс старения конденсатора с потерей ёмкости, а, иногда, становится причиной его разрыва. Стоит отметить, что еще одной, серьезной отрицательной стороной данной схемы является ускоренный процесс деградации светодиодов вследствие нестабильного тока питания.

Схема драйвера на CPC9909

Современные импульсные драйверы для светодиодных ламп имеют несложную схему, поэтому ее можно легко смастерить даже своими руками. Сегодня, для построения драйверов, производится ряд интегральных микросхем, специально предназначенных для управления мощными светодиодами. Чтобы упростить задачу любителям электронных схем, разработчики интегральных драйверов для светодиодов в документации приводят типичные схемы включения и расчеты компонентов обвязки.

Общие сведения

Американская компания Ixys наладила выпуск микросхемы CPC9909, предназначенной для управления светодиодными сборками и светодиодами высокой яркости. Драйвер на основе CPC9909 имеет небольшие габариты и не требует больших денежных вложений. ИМС CPC9909 изготавливается в планарном исполнении с 8 выводами (SOIC-8) и имеет встроенный стабилизатор напряжения.

Благодаря наличию стабилизатора рабочий диапазон входного напряжения составляет 12-550В от источника постоянного тока. Минимальное падение напряжения на светодиодах – 10% от напряжения питания. Поэтому CPC9909 идеальна для подключения высоковольтных светодиодов. ИМС прекрасно работает в температурном диапазоне от -55 до +85°C, а значит, пригодна для конструирования светодиодных ламп и светильников для наружного освещения.

Назначение выводов

Стоит отметить, что с помощью CPC9909 можно не только включать и выключать мощный светодиод, но и управлять его свечением. Чтобы узнать обо всех возможностях ИМС, рассмотрим назначение ее выводов.

VIN. Предназначен для подачи напряжения питания.
CS. Предназначен для подключения внешнего датчика тока (резистора), с помощью которого задаётся максимальный ток светодиода.
GND. Общий вывод драйвера.
GATE. Выход микросхемы. Подает на затвор силового транзистора модулированный сигнал.
PWMD. Низкочастотный диммирующий вход.
VDD. Выход для регулирования напряжения питания. В большинстве случаев подключается через конденсатор к общему проводу.
LD. Предназначен для задания аналогового диммирования.
RT. Предназначен для подключения время задающего резистора.

Схема и ее принцип работы

Типичное включение CPC9909 с питанием от сети 220В показано на рисунке. Схема способна управлять одним или несколькими мощными светодиодами или светодиодами типа High Brightness. Схему можно легко собрать своими руками даже в домашних условиях. Готовый драйвер не нуждается в наладке с учетом грамотного выбора внешних элементов и соблюдением правил их монтажа.
Драйвер для светодиодной лампы на 220В на базе CPC9909 работает по методу частотно-импульсной модуляции. Это означает, что время паузы является постоянной величиной (time-off=const). Переменное напряжение выпрямляется диодным мостом и сглаживается емкостным фильтром C1, C2. Затем оно поступает на вход VIN микросхемы и запускает процесс формирования импульсов тока на выходе GATE. Выходной ток микросхемы управляет силовым транзистором Q1. В момент открытого состояния транзистора (время импульса «time-on») ток нагрузки протекает по цепи: «+диодного моста» – LED – L – Q1 – R S – «-диодного моста».
За это время катушка индуктивности накапливает энергию, чтобы отдать её в нагрузку во время паузы. Когда транзистор закрывается, энергия дросселя обеспечивает ток нагрузки в цепи: L – D1 – LED – L.
Процесс носит циклический характер, в результате чего ток через светодиод имеет пилообразную форму. Наибольшее и наименьшее значение пилы зависит от индуктивности дросселя и рабочей частоты.
Частота импульсов определяется величиной сопротивления RT. Амплитуда импульсов зависит от сопротивления резистора RS. Стабилизация тока светодиода происходит путем сравнения внутреннего опорного напряжения ИМС с падением напряжения на R S . Предохранитель и терморезистор защищают схему от возможных аварийных режимов.

Расчет внешних элементов

Частотозадающий резистор

Длительность паузы выставляют внешним резистором R T и определяют по упрощенной формуле:

t паузы =R T /66000+0,8 (мкс).

В свою очередь время паузы связано с коэффициентом заполнения и частотой:

t паузы =(1-D)/f (с), где D – коэффициент заполнения, который представляет собой отношение времени импульса к периоду.

Датчик тока

Номинал сопротивления R S задает амплитудное значение тока через светодиод и рассчитывается по формуле: R S =U CS /(I LED +0.5*I L пульс), где U CS – калиброванное опорное напряжение, равное 0,25В;

I LED – ток через светодиод;

I L пульс – величина пульсаций тока нагрузки, которая не должна превышать 30%, то есть 0,3*I LED .

После преобразования формула примет вид: R S =0,25/1.15*I LED (Ом).

Мощность, рассеиваемая датчиком тока, определяется формулой: P S =R S *I LED *D (Вт).

К монтажу принимают резистор с запасом по мощности 1,5-2 раза.

Дроссель

Как известно, ток дросселя не может измениться скачком, нарастая за время импульса и убывая во время паузы. Задача радиолюбителя в том, чтобы подобрать катушку с индуктивностью, обеспечивающей компромисс между качеством выходного сигнала и её габаритами. Для этого вспомним об уровне пульсаций, который не должен превышать 30%. Тогда потребуется индуктивность номиналом:

L=(US LED *t паузы)/ I L пульс, где U LED – падение напряжения на светодиоде (-ах), взятое из графика ВАХ.

Фильтр питания

В цепи питания установлены два конденсатора: С1 – для сглаживания выпрямленного напряжения и С2 – для компенсации частотных помех. Так как CPC9909 работает в широком диапазоне входного напряжения, то в большой ёмкости электролитического С1 нет нужды. Достаточно будет 22 мкФ, но можно и больше. Емкость металлопленочного С2 для схемы такого типа стандартная – 0,1 мкФ. Оба конденсатора должны выдерживать напряжение не менее 400В.

Однако, производитель микросхемы настаивает на монтаже конденсаторов С1 и С2 с малым эквивалентным последовательным сопротивлением (ESR), чтобы избежать негативного влияния высокочастотных помех, возникающих при переключении драйвера.

Выпрямитель

Диодный мост выбирают, исходя из максимального прямого тока и обратного напряжения. Для эксплуатации в сети 220В его обратное напряжение должно быть не менее 600В. Расчетная величина прямого тока напрямую зависит от тока нагрузки и определяется как: I AC =(π*I LED)/2√2, А.

Полученное значение необходимо умножить на два для повышения надежности схемы.

Выбор остальных элементов схемы

Конденсатор C3, установленный в цепи питания микросхемы должен быть ёмкостью 0,1 мкФ с низким значением ESR, аналогично C1 и C2. Незадействованные выводы PWMD и LD также через C3 соединяются с общим проводом.

Транзистор Q1 и диод D1 работают в импульсном режиме. Поэтому выбор следует делать с учетом их частотных свойств. Только элементы с малым временем восстановления смогут сдержать негативное влияние переходных процессов в момент переключения на частоте около 100 кГц. Максимальный ток через Q1 и D1 равен амплитудному значению тока светодиода с учетом выбранного коэффициента заполнения: I Q1 =I D1 = D*I LED , А.

Напряжение, прикладываемое к Q1 и D1, носит импульсный характер, но не более, чем выпрямленное напряжение с учетом емкостного фильтра, то есть 280В. Выбор силовых элементов Q1 и D1 следует производить с запасом, умножая расчетные данные на два.

Предохранитель (fuse) защищает схему от аварийного короткого замыкания и должен длительно выдерживать максимальный ток нагрузки, в том числе импульсные помехи.

I FUSE =5*I AC , А.

Установка терморезистора RTH нужна для ограничения пускового тока драйвера, когда фильтрующий конденсатор разряжен. Своим сопротивлением RTH должен защитить диоды мостового выпрямителя от пробоя в начальные секунды работы.

R TH =(√2*220)/5*I AC , Ом.

Другие варианты включения CPC9909

Плавный пуск и аналоговое диммирование

При желании CPC9909 может обеспечить мягкое включение светодиода, когда его яркость будет постепенно нарастать. Плавный пуск реализуется при помощи двух постоянных резисторов, подключенных к выводу LD, как показано на рисунке. Данное решение позволяет продлить срок службы светодиода.

Также вывод LD позволяет реализовывать функцию аналогового диммирования. Для этого резистор 2,2 кОм заменяют переменным резистором 5,1 кОм, тем самым плавно изменяя потенциал на выводе LD.

Импульсное димирование

Управлять свечением светодиода можно путем подачи импульсов прямоугольной формы на вывод PWMD (pulse width modulation dimming). Для этого задействуют микроконтроллер или генератор импульсов с обязательным разделением через оптопару.

Кроме рассмотренного варианта драйвера для светодиодных ламп, существуют аналогичные схемные решения от других производителей: HV9910, HV9961, PT4115, NE555, RCD-24 и пр. Каждая из них имеет свои сильные и слабые места, но в целом, они успешно справляются с возложенной нагрузкой при сборке своими руками.

Читайте так же

должны подключаться к электросети через специальные устройства, стабилизирующие ток – драйверы для светодиодов. Это преобразователи напряжения переменного тока 220 В в постоянный ток с необходимыми для работы световых диодов параметрами. Только при их наличии можно гарантировать стабильную работу, длительный срок эксплуатации LED-источников, заявленную яркость, защиту от короткого замыкания и перегрева. Выбор драйверов небольшой, поэтому лучше сначала приобрести преобразователь, а потом под него подбирать . Собрать устройство можно самостоятельно по простой схеме. О том, что такое драйвер для светодиода, какой купить и как правильно его использовать, читайте в нашем обзоре.

– это полупроводниковые элементы. За яркость их свечения отвечает ток, а не напряжение. Чтобы они работали, нужен стабильный ток, определенного значения. При p-n переходе падает напряжение на одинаковое количество вольт для каждого элемента. Обеспечить оптимальную работу LED-источников с учетом этих параметров – задача драйвера.

Какая именно нужна мощность и насколько падает при p-n переходе, должно быть указано в паспортных данных светодиодного прибора. Диапазон параметров преобразователя должен вписываться в эти значения.

По сути, драйвер – это . Но основной выходной параметр этого устройства – стабилизированный ток. Их производят по принципу ШИМ-преобразования с использованием специальных микросхем или на базе из транзисторов. Последние называют простыми.

Преобразователь питается от обычной сети, на выходе выдает напряжение заданного диапазона, которое указывается в виде двух чисел: минимального и максимального значения. Обычно от 3 В до нескольких десятков. Например, с помощью преобразователя с напряжением на выходе 9÷21 В и мощностью 780 мА можно обеспечить работу 3÷6 , каждый из которых создает падение в сети на 3 В.

Таким образом, драйвер – это устройство, преобразующее ток из сети 220 В под заданные параметры осветительного прибора, обеспечивающее его нормальную работу и долгий срок эксплуатации.

Где применяют

Спрос на преобразователи растет вместе с популярностью светодиодов. – это экономичные, мощные и компактные приборы. Их применяют в разнообразных целях:

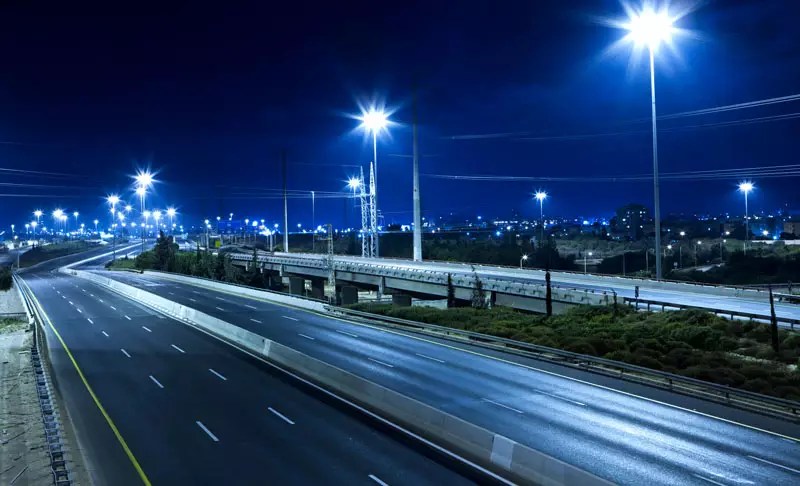

для фонарей ;
в быту;
для обустройства ;
в автомобильных и велосипедных фарах;
в небольших фонарях;

При подключении в сеть 220 В всегда нужен драйвер, в случае использования постоянного напряжения допустимо обойтись резистором.

Как работает устройство

Принцип работы LED-драйверов для светодиодов заключается в поддержании заданного тока на выходе, независимо от изменения напряжения. Ток, проходящий через сопротивления внутри прибора, стабилизируется и приобретает нужную частоту. Затем проходит через выпрямляющий диодный мост. На выходе получаем стабильный прямой ток, достаточный для работы определенного количества светодиодов.

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Тип устройства	Технические характеристики	Плюсы	Минусы	Сфера применения
	Генератор тока на транзисторе с p-каналом, плавно стабилизирует ток при переменном напряжении	Не создает помех, недорогой	КПД менее 80%, сильно нагревается	Маломощные светодиодные светильники, ленты, фонарики
	Работает на основе широтно-импульсной модуляции	Высокий КПД (до 95%), подходит для мощных приборов, продлевает срок службы элементов	Создает электромагнитные помехи	Тюнинг автомобилей, уличное освещение, бытовые LED-источники

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Параметр	От чего зависит	Как рассчитать
Расчет мощности устройства	Определяется мощностью всех подключаемых светодиодов	Рассчитывается по формуле P = PLED-источника × n , где P – это мощность драйвера; *PLED-источника* – мощность одного подключаемого элемента; n – количество элементов. Для запаса мощности 30% нужно P умножить на 1,3. Полученное значение – это максимальная мощность драйвера, необходимая для подключения осветительного прибора
Расчет напряжения на выходе	Определяется падением напряжения на каждом элементе	Величина зависит от цвета свечения элементов, она указывается на самом устройстве или на упаковке. Например, к драйверу 12 В можно подключить 9 зеленых или 16 красных светодиодов.
Расчет тока	Зависит от мощности и яркости светодиодов	Определяется параметрами, подключаемого устройства

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

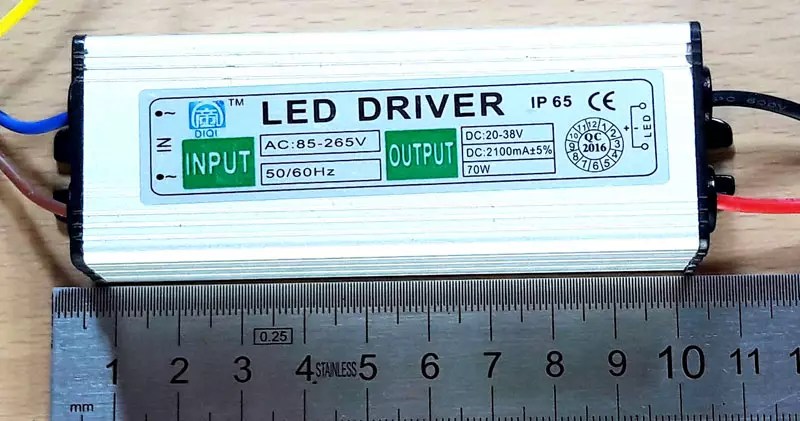

Важно! На упаковке с устройством должны быть указаны его основные параметры и производитель.

Способы подключения преобразователей тока

Светодиоды можно подключить к устройству двумя способами: параллельно (несколькими цепочками с одинаковым количеством элементов) и последовательно (один за одним в одной цепи).

Для соединения 6 элементов, падение напряжения которых составляет 2 В, параллельно в две линии понадобится драйвер 6 В на 600 мА. А при подключении последовательно преобразователь должен быть рассчитан на 12 В и 300 мА.

Последовательное подключение лучше тем, что все светодиоды будут светиться одинаково, тогда как при параллельном соединении яркость линий может различаться. При последовательном соединении большого количества элементов потребуется драйвер с большим выходным напряжением.

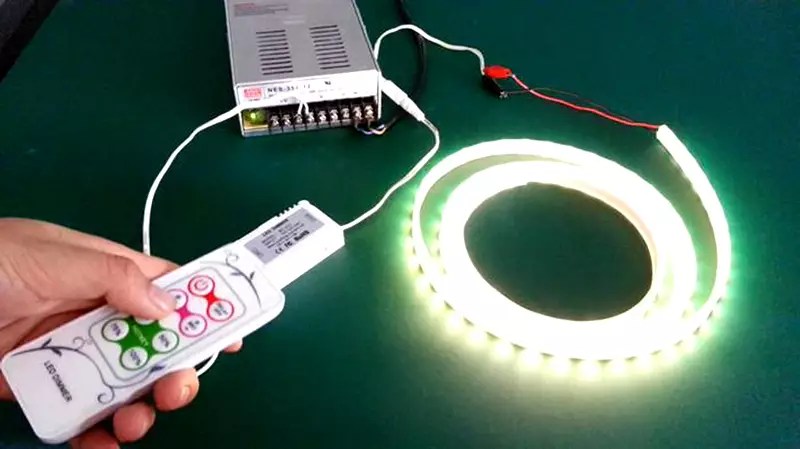

Диммируемые преобразователи тока для светодиодов

– это регулирование интенсивности света, исходящего от осветительного прибора. Диммируемые драйверы для позволяют изменять входные и выходные параметры тока. За счет этого увеличивается или уменьшается яркость свечения светодиодов. При использовании регулирования, возможно изменение цвета свечения. Если мощность меньше, то белые элементы могут стать желтыми, если больше, то синими.

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

в качестве основы используются простые и дешевые микросхемы;
устройства не имеют защиты от колебаний в сети и перегрева;
создают радиопомехи;
создают на выходе высокоуровневую пульсацию;
служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Срок службы драйверов

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

перепады температурного режима;
высокая влажность;
скачки напряжения;
неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или , возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Как проверить драйвер для светодиодов на работоспособность смотрите в видео ниже:

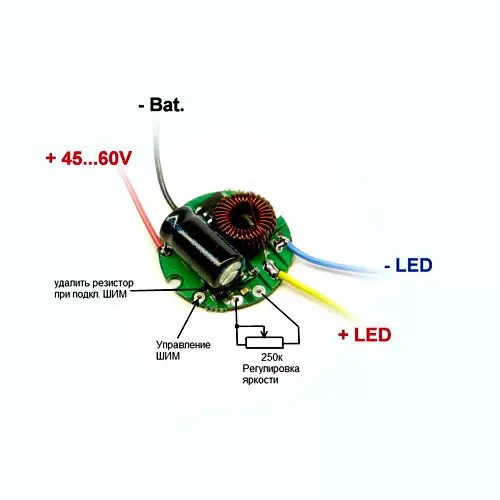

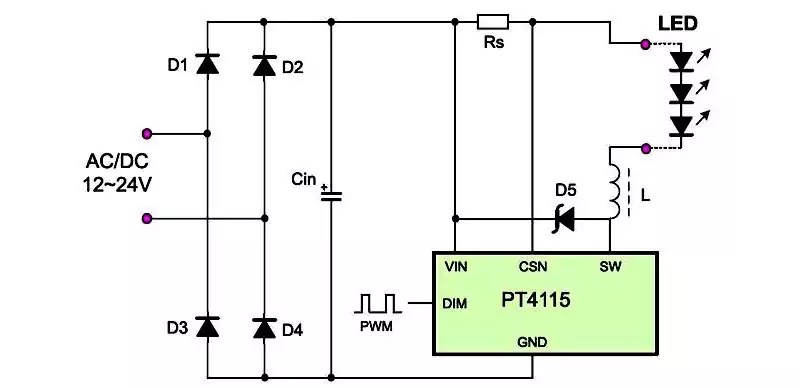

Схема драйверов для светодиодов с регулятором яркости на базе РТ4115 своими руками

Простой преобразователь тока можно собрать на базе готовой китайской микросхемы PT4115. Она является достаточно надежной для применения. Характеристики микросхемы:

КПД до 97%;
есть вывод для устройства, регулирующего яркость;
защищена от разрывов нагрузки;
максимальное отклонение стабилизации 5%;
входное напряжение 6÷30 В;
мощность на выходе 1,2 А.

Микросхема подходит для питания LED-источника свыше 1 Вт. Имеет минимум компонентов обвязки.

Расшифровка выходов микросхемы:

SW – выходной переключатель;
DIM – диммирование;
GND – сигнальный и питающий элемент;
CIN – конденсатор
CSN – датчик тока;
VIN – напряжение питания.

Собрать драйвер на базе этой микросхемы может даже начинающий мастер.

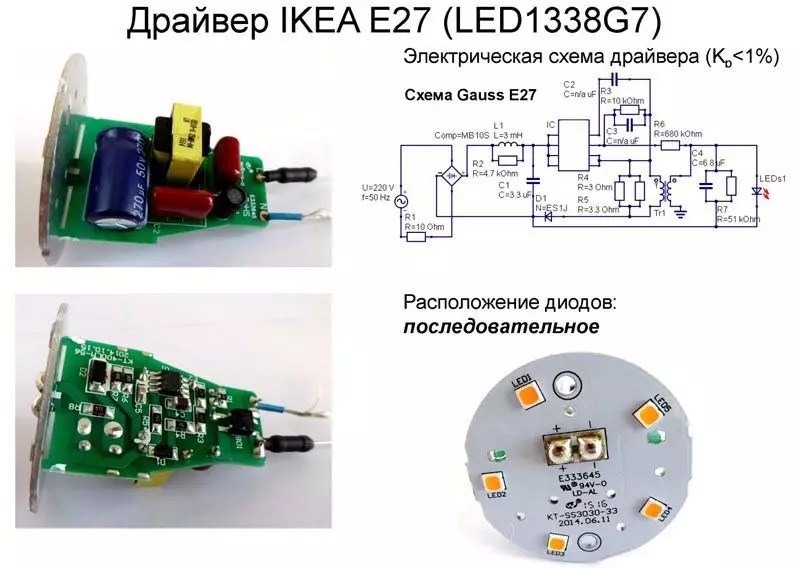

Схема драйвера светодиодной лампы 220 В

Стабилизатор тока в случае со устанавливается в цоколе прибора. И выполняется на базе недорогих микросхем, например, СРС9909. Такие лампы обязательно оснащаются системой охлаждения. Служат они намного дольше, чем любые другие, но лучше отдавать предпочтение проверенным производителям, так как в китайских заметна ручная пайка, асимметрия, отсутствие термопасты и прочие недостатки, снижающие срок службы.

Как изготовить драйвер для светодиодов своими руками

Устройство можно сделать из любого ненужного зарядного устройства для телефона. Стоит внести лишь минимальные усовершенствования и микросхему можно подключать к светодиодам. Его достаточно для питания 3 элементов по 1 Вт. Для подключения более мощного источника можно использовать платы от люминесцентных ламп.

Важно! Во время работы необходимо соблюдать технику безопасности. Про прикосновении к оголенным частям возможен удар током как до 400 В.

Фото	Этап сборки драйвера из зарядного устройства

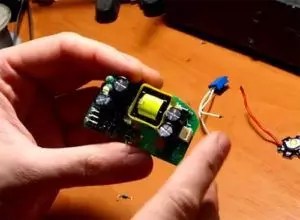

	Снять корпус с зарядного устройства.

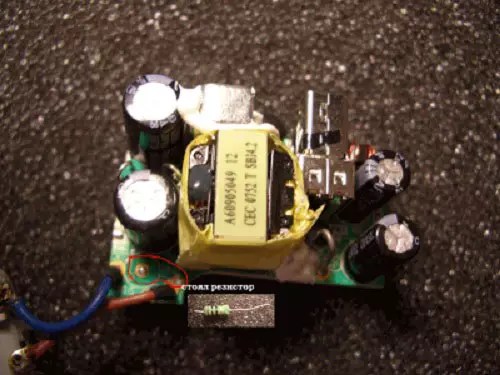

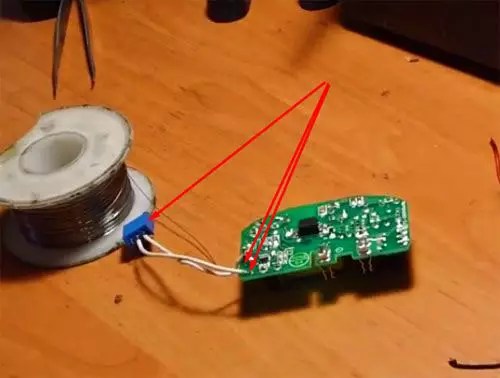

	При помощи паяльника убрать резистор, который ограничивает напряжение, подаваемое к телефону.
	Установить на его место подстроечный резистор, пока его нужно выставить на 5 кОм.

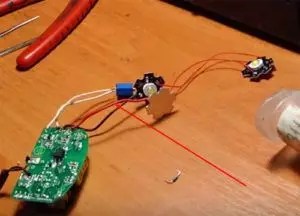

	Последовательным соединением припаять светодиоды на выходной канал устройства.
	Убрать входные каналы паяльником, на их место припаять сетевой шнур для подключения к сети 220 В.

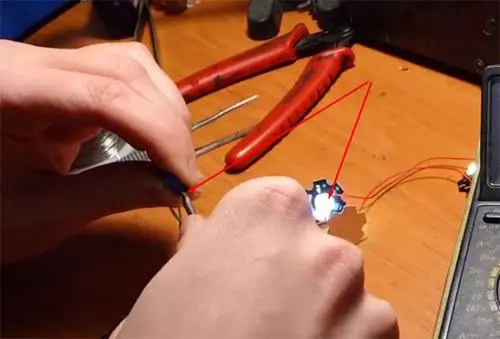

	Проверить работоспособность схемы, установить регулятором на подстроечном резисторе нужное напряжение, чтобы светодиоды светили ярко, но не изменили цвет.

Пример схемы драйвера для светодиодов от сети 220 В

Драйверы для светодиодов: где купить и сколько стоят

Приобрести стабилизаторы для светодиодных ламп и микросхемы к ним можно в магазине радиодеталей, электротехники и на многих торговых интернет-площадках. Последний вариант – самый экономичный. Стоимость устройства зависит от его технических характеристик, типа и производителя. Средние цены на некоторые виды драйверов приведены в таблице ниже.

Публикую сегодня третью статью . Статья посвящена ремонту драйверов светодиодных прожекторов. Напоминаю, что недавно у меня уже была статья по , рекомендую ознакомиться.

Статья по схемам светодиодных драйверов и их ремонту

Саша, здравствуйте.

В частности, по теме освещения - схемы двух модулей от автомобильных LED прожекторов с напряжением на 12В. Заодно, хочу задать Вам и читателям несколько вопросов по комплектующим этих модулей.

Подписывайтесь! Будет интересно.

Я не силён писать статьи, об опыте ремонта каких-то электронных устройств (это, в основном, – силовая электроника) пишу только на форумах, отвечая на вопросы участников форума. Там же делюсь схемами, срисованными мною с устройств, которые мне приходилось ремонтировать. Надеюсь, схемы светодиодных драйверов, нарисованные мною, помогут читателям в ремонте.

На схемы этих двух LED драйверов, обратил внимание потому, что они просты, как самокат, и их очень легко повторить своими руками. Если с драйвером модуля YF-053CREE-40W, вопросов не возникло, то по топологии схемы второго модуля LED прожектора TH-T0440C, их несколько.

Схема LED драйвера светодиодного модуля YF-053CREE-40W

Внешний вид этого прожектора приведен вначале статьи, а вот так этот светильник выглядит сзади, виден радиатор:

Светодиодные модули этого прожектора выглядят так:

Опыт по срисовыванию схем с реальных сложных устройств у меня имеется большой, поэтому схему этого драйвера срисовал легко, вот она:

YF-053 CREE Драйвер LED прожектора, схема электрическая

Принципиальная схема LED драйвера TH-T0440C

Как выглядит этот модуль (это автомобильная светодиодная фара):

Электрическая схема:

В этой схеме больше непонятного, чем в первой.

Во-первых, из-за необычной схемы включения ШИМ-контроллера, мне не удалось эту микросхему идентифицировать. По некоторым подключениям она похожа на AL9110, но тогда непонятно, как она работает без подключения к схеме её выводов Vin (1), Vcc (Vdd) (6) и LD (7) ?

Также возникает вопрос по подключению MOSFET-а Q2 и всей его обвязки. Он ведь он имеет N-канал, а подключён в обратной полярности. При таком подключении работает только его антипараллельный диод, а сам транзистор и вся его “свита”, совершенно бесполезны. Достаточно было вместо него поставить мощный диод Шоттки, или “баян” из более мелких.

А что там свежего в группе ВК СамЭлектрик.ру ?

Подписывайся, и читай статью дальше:

Светодиоды для LED драйверов

Я не смог определиться со светодиодами. Они в обоих модулях одинаковые, хотя их производители разные. На светодиодах нет никаких надписей (с обратной стороны – тоже). Искал у разных продавцов по строке “Сверхяркие светодиоды для LED-прожекторов и LED-люстр”. Там продают кучу разных светодиодов, но все они, или без линз, или с линзами на 60º, 90º и 120º .

Похожих по виду на мои, не встретил ни разу.

Собственно, у обоих модулей одна неисправность – частичная, или полная деградация кристаллов светодиодов. Думаю, причина – максимальный ток с драйверов, установленный производителями (китаёзы) в целях маркетинга. Мол, смотрите, какие яркие наши люстры. А то, что они светят от силы часов 10, их не волнует.

Если возникнут претензии от покупателей, они всегда могут ответить, что прожекторы вышли из строя от тряски, ведь такие “люстры” в основном покупают владельцы джипов, а они ездят не только по шоссе.

Если удастся найти светодиоды, буду уменьшать ток драйвера до тех пор, пока не станет заметно уменьшаться яркость светодиодов.

Светодиоды лучше искать на АлиЭкспресс, там большой выбор. Но это рулетка, как повезёт.

Даташиты (техническая информация) на некоторые мощные светодиоды будут в конце статьи.

Думаю, главное для долговечной работы светодиодов – не гнаться за яркостью, а устанавливать оптимальный ток работы.

До связи, Сергей.

P.S. электроникой “болею” с 1970 г., когда на уроке физики собрал свой первый детекторный приёмник.

Ещё схемы драйверов

Ниже размещу немного информации по схемам и по ремонту от меня (автора блога СамЭлектрик.ру)

Светодиодный прожектор Навигатор, рассмотренный в статье (ссылку уже давал в начале статьи).

Схема стандартная, выходной ток меняется за счет номиналов элементов обвязки и мощности трансформатора:

LED Driver MT7930 Typical. Схема электрическая принципиальная типовая для светодиодного прожектора

Схема взята из даташита на эту микросхему, вот он:

/ Описание, типовая схема включения и параметры микросхемы для драйверов светодиодных модулей и матриц., pdf, 661.17 kB, скачан: 1882 раз./

В даташите подробно расписано, что и как надо поменять, чтобы получить нужный выходной ток драйвера.

Вот более развернутая схема драйвера, приближенная к реальности:

Видите слева от схемы формулу? Она показывает, от чего зависит выходной ток. Прежде всего, от резистора Rs, который стоит в истоке транзистора и состоит из трех параллельных резисторов. Эти резисторы, а заодно и транзистор выгорают.

Имея схему, можно приниматься за ремонт драйвера.

Но и без схемы можно сразу сказать, что в первую очередь надо обратить внимание на:

входные цепи,
диодный мост,
электролиты,
силовой транзистор,
пайку.

Сам я именно подобные драйвера ремонтировал несколько раз. Иногда помогала только полная замена микросхемы, транзистора и почти всей обвязки. Это очень трудозатратно и экономически неоправданно. Как правило – это гораздо проще и дешевле – покупал и устанавливал новый Led Driver, либо отказывался от ремонта вообще.

Скачать и купить

Вот даташиты (техническая информация) на некоторые мощные светодиоды:

/ Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 689.35 kB, скачан: 852 раз./

/ Техническая информация по мощному светодиоду для фар и прожекторов, pdf, 1.82 MB, скачан: 1083 раз./

Особая благодарность тем, кто схемы реальных светодиодных драйверов, для коллекции. Я опубликую их в этой статье.

Наверное, каждый, даже начинающий радиолюбитель знает, что для того чтобы подключить обычный светодиод к источнику питания нужен всего один резистор. А как быть если светодиод мощный? Ватт так на 10. Как быть тогда?
Я вам покажу способ сделать простой драйвер для мощного светодиода всего из двух компонентов.

Для стабилизатора-драйвера нам понадобиться:
1. Резистор – .
2. Микросхема – LM317 – .

LM317 – это микросхема стабилизатор. Отлично подходит для конструирования регулируемых источников питания или драйверов для питания светодиодов, как в нашем случае.

Достоинства LM317

Диапазон стабилизации напряжения от 1,7 (включая напряжение светодиода – 3 В) до 37 В. Отличная характеристика, для автомобилистов: яркость не будет плавать на любых оборотах;
Выходной ток до 1,5 можно подключать несколько мощных светодиодов;
Стабилизатор имеет встроенную систему защиты от перегрева и короткого замыкания.
Минусовое питание светодиода в схеме включения берется от источника питания, поэтому при креплении к корпусу автомобиля уменьшается количество монтажных проводов, а корпус может играет роль большого теплоотвода для светодиода.

Схема драйвера для мощного светодиода

Я буду подключать светодиод на 3 Ватта.В итоге нам нужно будет рассчитать сопротивление под наш светодиод. Светодиод мощностью 1 Вт потребляет 350 мА, а 3-х ваттный – 700 мА (можно посмотреть в даташит). Микросхема LM317 – имеет опорное напряжение стабилизатора – 1,25 – это число постоянное. Его нужно поделить на ток и получиться сопротивление резистора. То есть: 1,25 / 0,7 = 1,78 Ом. Ток берем в амперах. Выбираем ближайший резистор по сопротивлению, так как резисторов сопротивлением 1,78 не бывает. Берем 1,8 и собираем схему.

Если мощность вашего светодиода превышает 1 Вт, то микросхему необходимо установить на радиатор. Вообще LM317 рассчитана на ток до 1,5.
Питать нашу схему можно напряжение от 3 до 37 вольт. Согласитесь, солидный диапазон питания получается. Но чем больше напряжение, тем больше греется микросхема, учтите это.

Как проверить драйвер для светодиодов на работоспособность и соответствие заявленным параметрам мощности можно узнать из видео:

Проверка матрицы LED-прожектора:

Виды драйверов по типу устройства

Различают два типа драйверов для светодиодов:

Линейные. Типовая линейная схема драйвера основана на транзисторе с P-каналом. Такое устройство лучше использовать, если входное напряжение неустойчивое. Оно обеспечивает более плавную стабилизацию тока, надежно в эксплуатации и имеет доступную цену. Несмотря на такие не преимущества данный драйвер не получил широкого применения. Он отличается низкой эффективностью, в процессе работы выделяет много тепла и его невозможно использовать для подключения мощных .

Импульсные. Принцип действия основан на широтно-импульсной модуляции. КПД преобразования тока таких устройств достигает 95%. Они имеют небольшой размер, выделяют мало тепла, защищают от негативного воздействия внешних факторов. Их использование положительно сказывается на продолжительности функционирования LED-освещения.

Важно! Импульсные драйверы имеют достаточно высокий уровень электромагнитных помех. В теории люди использующие кардиостимуляторы могут ощущать дискомфорт от нахождения в помещении, освещённом такими приборами. Однако, как показала практика, чтобы на кардиостимулятор повлияло магнитное поле драйвера необходимо нахождение человека на расстоянии менее метра от высокого мощного LED-прожектора.

Диммируемые драйверы для светодиодов

В состав современных драйверов для светодиодов в большинстве случаев входят приспособления, регулирующие яркость осветительных приборов. Применение позволяет настроить комфортный уровень освещение в комнате. Кроме того, это позволяет экономить рабочий ресурс LED-осветителей.

Устройство диммирования может находиться между источником питания и LED-осветителем. Такие приспособления управляют непосредственно энергией поступающей к светодиодам. Как правило, это импульсные устройства, основанные на ШИМ-регулирование. Они регулируют величины протекающего тока. В некоторых случаях, при использовании бюджетных LED-источников могут наблюдаться негативные эффекты типа мерцания.

Второй тип диммер преобразователей осуществляет управление источника питания. В принципе их воздействием лежит как ШИМ-регулирование, так и контроль протекающего через прибор тока. При этом может наблюдаться не только изменение яркости, но и цветности светодиодов. К примеру, белые светодиоды при такой регулировке могут излучать желтоватый свет при снижении интенсивности и ярко-синий преувеличение.

Схема драйвера для светодиодов своими руками на базе PT4115 с регулятором яркости

Использование PT4115 в схеме драйвера допускает применение нескольких типов источников питания: с напряжением 12÷240 В и 12÷18 В во втором случае в общую схему драйвера светодиодов с PT4115 необходимо ввести диодный мост с конденсатором, установленным на выходе.

Изготовление драйвера для светодиодов своими руками

Иллюстрация	Описание работ
	Для облегчения работы можно взять старый от мобильника.
	Устройство фактически является и имеет в своем составе почти все необходимые радиодетали для подключения нескольких одноваттных светодиодов.
	Из схемы необходимо выпаять ограничительный резистор, который предохраняет телефон от подачи чрезмерного напряжения. В данном случае это резистор на 5 кОм расположенный у выходного канала.
	На место статичного резистора нужно впаять подстроечный. Вначале его целесообразно выставить на те же 5 кОм. В процессе настройки напряжение можно будет поднять до нужного уровня.
	К выходному каналу подключается 3 светодиода в последовательном соединении. При условии, что они имеют мощность по 1 Вт общая потребляемая на выходе мощность составить 3 Вт.
	При необходимости удаляем с платы входные контакты.
	На их место устанавливаются провода от шнура питания на 220В.
	Желательно в разрыв впаять резистор на 1 Ом. Его функция – увеличение диапазона затухания светодиодов.
	После сборки проверяется работоспособность всей системы. (светодиоды пока не светятся)
	Поворачивая подстроечный резистор, добиваемся свечения светодиодов.

Внимание! Проверяя модифицированное устройство необходимо быть крайне внимательным, можно получить удар током в 450 В

Более подробно о том, как сделать драйвер для светодиодной лампы на 220 В по схеме своими руками можно узнать на видео:

По какой цене можно купить драйверы для светодиодов

Драйверы для светодиодов реализуются в магазинах радиодеталей. Кроме того, довольно большой ассортимент предлагают различные сайты: как специализированные, реализующие электротехнику, так и общие торговые площадки. Стоимость в зависимости от эксплуатационных характеристик может колебаться в значительных пределах от 100 дот 3500 руб.

Модель	Класс защиты	Выходное напряжение, В	Мощность, Вт	Средняя цена, руб.
PC3-W1A300	IP44	3÷11	1÷3	115
NB8-12/450	без корпусный	8÷12	6	108
SLD5-12/600	IP 30	5÷12	9	155
PLD10-30/700	IP67	10÷30	35	890

Как видно из таблицы, стоимость драйверов вполне доступна и особой необходимости в их самостоятельном изготовлении нет.
