Как устроен трансформатор?

(б, в) W x . W 2 подключается к нагрузке.

U 1 i 1 Ф. Этот поток индуцирует ЭДС е 1 и е 2 в обмотках трансформатора:

ЭДС е 1 U 1 , ЭДС е 2 создает напряжение U 2

· Понижающий трансформатор – трансформатор, который уменьшает напряжение (К>1).

Что называют коэффициентом трансформации?

Коэффициент трансформации - отношение действующих напряжений на концах первичной и вторичной обмоток при разомкнутой цепи вторичной обмотках (холостом ходе трансформатора). K=W 1 /W 2 =e 1 /e 2 .

Для трансформатора, работающего в режиме холостого хода, с достаточной для практики точность можно считать, что .

Какие вы знаете номинальные параметры трансформатора и что они определяют?

Номинальная мощность – это номинальная мощность каждой из обмоток трансформатора. Номинальный ток, напряжение обмоток. Внешняя характеристика – это зависимость напряжения на выводах трансформатора от тока, протекающего через нагрузку, подключенную к этим выводам, т.е. зависимость U2=f(I2) при U1=const. Нагрузка определяется коэффициентом нагрузки Kн=I2/I2ном ≈ I1/I1ном, КПД - η = P2/P1

Как определить номинальные токи обмоток трансформатора, если известна номинальная мощность трансформатора?

Номинальная мощность двухобмоточного трансформатора – это номинальная мощность каждой из обмоток трансформатора.

Уравнение номинальной мощности: S H =U1 * I1 ≈ U2 * I2

I1 = S H /U1 ; I2 = S H /U2

Что называют внешней характеристикой трансформатора и как ее получить?

Внешняя характеристика – это зависимость напряжения на выводах трансформатора от тока, протекающего через нагрузку, подключенную к этим выводам, т.е. зависимость U 2 =f(I 2) при U 1 =const. При изменении нагрузки (тока I 2) вторичное напряжение трансформатора изменяется. Это объясняется изменением падения напряжения на сопротивлении вторичной обмотки I 2 "z 2 и изменением ЭДС E 2 "=E 1 за счет изменения падения напряжения на сопротивлении первичной обмотки.

Уравнения равновесия ЭДС и напряжений принимают вид:

Ù 1 = –È 1 + Ì 1 "z 1 , Ù 2 "=È 2 – Ì 2 "z 2 " (1)

Значение нагрузки в трансформаторах определяют коэффициентом нагрузки:

K н =I 2 /I 2 ном ≈ I 1 /I 1 ном ;

Характер нагрузки – углом сдвига по фазе вторичных напряжения и тока. На практике часто пользуются формулой

U 2 = U 20 (1 - Δu/100),

Δu=K н (u ка cosφ 2 + u кр sinφ 2)

u ка = 100% I 1ном (R 1 - R 2 ")/U 1ном

u ка = 100% I 1ном (X 1 - X 2 ")/U 1ном

Как найти процентное изменение вторичного напряжения трансформатора для заданной нагрузки?

Процентное изменение вторичного напряжения ∆U 2 % при переменной нагрузке определяется так: , где - соответственно вторичные напряжения при холостом ходе и заданной нагрузке.

Какие вы знаете схемы замещения трансформатора и как определяются их параметры?

Т-образная схема замещения трансформатора:

Как устроен трансформатор?

Трансформатором называют статическое электромагнитное устройство, предназначенное для преобразования посредством магнитного потока электри­ческой энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения при неизменной частоте.

Электромагнитная схема трансформатора (а) и условные графические обо­значения трансформатора (б, в) изображены на рис.1. На замкнутом магнитопроводе, набранном из листов электротехнической стали, расположены две обмотки. Первичная обмотка с числом витков W x подключается к источнику электрической энергии с напряжением U. Вторичная обмотка с числом витков W 2 подключается к нагрузке.

От чего зависят ЭДС обмоток трансформатора и каково их назначение?

Под действием подведённого переменного напряжения U 1 в первичной об­мотке возникает ток i 1 и появляется изменяющийся магнитный поток Ф. Этот поток индуцирует ЭДС е 1 и е 2 в обмотках трансформатора:

ЭДС е 1 уравновешивает основную часть напряжения источника U 1 , ЭДС е 2 создает напряжение U 2 на выходных зажимах трансформатора.

3. В каких случаях трансформатор называют повышающим и в каком - по­нижающим?

· Понижающий трансформатор – трансформатор, который уменьшает напряжение (К>1).

· Повышающий трансформатор – трансформатор, который увеличивает напряжение (К<1).

Возьмем катушку с ферромагнитным сердечником и вынесем отдельным элементом омическое сопротивление обмотки как это показано на рисунке 1.

Рисунок 1. Катушка индуктивности с ферромагнитным сердечником

При подаче переменного напряжения e c в катушке, cогласно закону электромагнитной индукции, возникает ЭДС самоиндукции е L .

(1) где ψ — потокосцепление, W — число витков в обмотке, Ф — основной магнитный поток.

Потоком рассеяния пренебрегаем. Приложенное к катушке напряжение и наведённая ЭДС уравновешиваются. По второму закону Кирхгофа для входной цепи можно записать:

е c + е L = i × R обм, (2)

где R обм — активное сопротивление обмотки.

Поскольку е L >> i × R обм, то падением напряжения на омическом сопротивлении пренебрегаем, тогда е c ≈ −e L . Если напряжение сети гармоническое, е с = E m cosωt , то:

(3)

Найдем из этой формулы магнитный поток. Для этого перенесем количество витков в обмотке в левую часть, а магнитный поток Ф в правую:

(4)

Теперь возьмем неопределённый интеграл от правой и левой частей:

(5)

Так как магнитопровод считаем линейным, то в цепи протекает только гармонический ток и нет постоянного магнита или постоянной составляющей магнитного потока, то постоянная интегрирования с = 0 . Тогда дробь перед синусом является амплитудой магнитного потока

(6)

откуда выразим амплитуду входной ЭДС

E m = Ф m × W × ω (7)

Его действующее значение равно

(8) (9)

Выражение (9) называют основной формулой трансформаторной ЭДС , которая справедлива только для гармонического напряжения. При негармоническом напряжении её видоизменяют и вводят так называемый коэффициент формы, равный отношению действующего значения к среднему:

(10)

Найдем коэффициент формы для гармонического сигнала, при этом среднее значение находим на интервале от 0 до π/2

(11)

Тогда коэффициент формы равен и основная формула трансформаторной ЭДС принимает окончательный вид:

(12)

Если сигнал является последовательностью прямоугольных импульсов одинаковой длительности (меандр), то амплитудное, действующее и среднее значения за половину периода равны между собой и его k ф = 1 . Можно найти коэффициент формы и для других сигналов. Основная формула трансформаторной ЭДС будет справедлива.

Построим векторную диаграмму катушки с ферромагнитным сердечником. При синусоидальном напряжении на зажимах катушки её магнитный поток тоже синусоидальный и отстаёт по фазе от напряжения на угол π/2 как показано на рисунке 2.

Определим ЭДС, индуктированную в первичной обмотке трансформатора основным магнитным потоком.

Основной магнитный поток изменяется по синусоидальному закону

где Фm - максимальное или амплитудное значение основного магнит-ного потока;

πf - угловая частота;

f - частота переменного напряжения.

Мгновенное значение ЭДС

Максимальное значение

Действующее значение ЭДС в первичной обмотке

Для вторичной обмотки можно получить аналогичную формулу

Электродвижущие силы E1 и E2, индуктированные в обмотках трансформатора основным магнитным потоком, называются трансформаторными ЭДС. Трансформаторные ЭДС отстают по фазе от основного магнитного потока на 90°.

Магнитный поток рассеяния индуктирует в первичной обмотке ЭДС рассеяния

где L1s - индуктивность рассеяния в первичной обмотке.

Запишем уравнение по второму закону Кирхгофа для первичной обмотки

AAAAAAAAAAAAAAAAAAAAAAAAAAA

Напряжение на первичной катушке имеет три слагаемых: падение напряжения, напряжение, уравновешивающее трансформаторную ЭДС, напряжение, уравновешивающее ЭДС рассеяния.

Запишем уравнение (10.1) в комплексной форме

где индуктивное сопротивление рассеяния первичной обмотки.

На рис. 10.4 изображена векторная диаграмма трансформатора, работающего в режиме холостого хода.

Векторы трансформаторных ЭДС и отстают на 90° от вектора основного магнитного потока . Вектор напряжения параллелен вектору тока , а вектор опережает вектор тока на 90°. Вектор напряжения на зажимах первичной обмотки трансформатора равен геометрической сумме векторов - , , Рис. 10.4 .

На рис. 10.5 изображена схема замещения трансформатора, соответствующая уравнению (10.2).

XЭ - индуктивное сопротивление, пропорциональное реактивной мощности, затрачиваемой на создание основного магнитного потока.

В режиме холостого хода .

Коэффициент трансформации .

Коэффициент трансформации экспериментально определяется из опыта холостого хода.

Работа трансформатора под нагрузкой

Если к первичной обмотке трансформатора подключить напряжение U1, а вторичную обмотку соединить с нагрузкой, в обмотках появятся токи I1 и I2. Эти токи создадут магнитные потоки Ф1 и Ф2, направленные навстречу друг другу. Суммарный магнитный поток в магнитопроводе уменьшается. Вследствие этого индуктированные суммарным потоком ЭДС E1 и E2 уменьшаются. Действующее значение напряжения U1 остается неизменным. Уменьшение E1, согласно (10.2), вызывает увеличение тока токи I1. При увеличении тока I1 поток Ф1 увеличивается ровно настолько, чтобы скомпенсировать размагничивающее действие потока Ф2. Вновь восстанавливается равновесие при практически прежнем значении суммарного потока.

В нагруженном трансформаторе, кроме основного магнитного потока, имеются потоки рассеяния Ф1S и Ф2S, замыкающиеся частично по воздуху. Эти потоки индуктируют в первичной и вторичной обмотках ЭДС рассеяния.

где X2S - индуктивное сопротивление рассеяния вторичной обмотки.

Для первичной обмотки можно записать уравнение

Для вторичной обмотки

где R2 - активное сопротивление вторичной обмотки;

ZН - сопротивление нагрузки.

Основной магнитный поток трансформатора есть результат совместного действия магнитодвижущих сил первичной и вторичной обмоток.

Трансформаторная ЭДС E1, пропорциональная основному магнитному потоку, приблизительно равна напряжению на первичной катушке U1. Действующее значение напряжения постоянно. Поэтому основной магнитный поток трансформатора остается неизменным при изменении сопротивления нагрузки от нуля до бесконечности.

Если , то и сумма магнитодвижущих сил трансформатора

Уравнение (10.5) называется уравнением равновесия магнитодвижущих сил.

Уравнения (10.3), (10.4), (10.5) называются основными уравнениями трансформатора.

Продолжаем знакомство с электронными компонентами и в этой статье рассмотрим устройство и принцип работы трансформатора .

Трансформаторы нашли широкое применение в радио и электротехнике и применяются для передачи и распределения электрической энергии в сетях энергосистем, для питания схем радиоаппаратуры, в преобразовательных устройствах, качестве сварочных трансформаторов и т.п.

Трансформатор предназначен для преобразования переменного напряжения одной величины в переменное напряжение другой величины.

В большинстве случаев трансформатор состоит из замкнутого магнитопровода (сердечника) с расположенными на нем двумя (обмотками) электрически не связанных между собой. Магнитопровод изготавливают из ферромагнитного материала, а обмотки мотают медным изолированным проводом и размещают на магнитопроводе.

Одна обмотка подключается к источнику переменного тока и называется первичной (I), с другой обмотки снимается напряжение для питания нагрузки и обмотка называется вторичной (II). Схематичное устройство простого трансформатора с двумя обмотками показано на рисунке ниже.

1. Принцип работы трансформатора.

Принцип работы трансформатора основан на явлении электромагнитной индукции .

Если на первичную обмотку подать переменное напряжение U1 , то по виткам обмотки потечет переменный ток Io , который вокруг обмотки и в магнитопроводе создаст переменное магнитное поле . Магнитное поле образует магнитный поток Фo , который проходя по магнитопроводу пересекает витки первичной и вторичной обмоток и индуцирует (наводит) в них переменные ЭДС – е1 и е2 . И если к выводам вторичной обмотки подключить вольтметр, то он покажет наличие выходного напряжения U2 , которое будет приблизительно равно наведенной ЭДС е2 .

При подключении к вторичной обмотке нагрузки, например, лампы накаливания, в первичной обмотке возникает ток I1 , образующий в магнитопроводе переменный магнитный поток Ф1 изменяющийся с той же частотой, что и ток I1 . Под воздействием переменного магнитного потока в цепи вторичной обмотки возникает ток I2 , создающий в свою очередь противодействующий согласно закону Ленца магнитный поток Ф2 , стремящийся размагнитить порождающий его магнитный поток.

В результате размагничивающего действия потока Ф2 в магнитопроводе устанавливается магнитный поток Фo равный разности потоков Ф1 и Ф2 и являющийся частью потока Ф1 , т.е.

Результирующий магнитный поток Фo обеспечивает передачу магнитной энергии из первичной обмотки во вторичную и наводит во вторичной обмотке электродвижущую силу е2 , под воздействием которой во вторичной цепи течет ток I2 . Именно благодаря наличию магнитного потока Фo и существует ток I2 , который будет тем больше, чем больше Фo . Но и в то же время чем больше ток I2 , тем больше противодействующий поток Ф2 и, следовательно, меньше Фo .

Из сказанного следует, что при определенных значениях магнитного потока Ф1 и сопротивлений вторичной обмотки и нагрузки устанавливаются соответствующие значения ЭДС е2 , тока I2 и потока Ф2 , обеспечивающие равновесие магнитных потоков в магнитопроводе, выражаемое формулой приведенной выше.

Таким образом, разность потоков Ф1 и Ф2 не может быть равна нулю, так как в этом случае отсутствовал бы основной поток Фo , а без него не мог бы существовать поток Ф2 и ток I2 . Следовательно, магнитный поток Ф1 , создаваемый первичным током I1 , всегда больше магнитного потока Ф2 , создаваемого вторичным током I2 .

Величина магнитного потока зависит от создающего его тока и от числа витков обмотки, по которой он проходит.

Напряжение вторичной обмотки зависит от соотношения чисел витков в обмотках . При одинаковом числе витков напряжение на вторичной обмотке будет приблизительно равно напряжению, подаваемому на первичную обмотку, и такой трансформатор называют разделительным .

Если вторичная обмотка содержит больше витков, чем первичная, то развиваемое в ней напряжение будет больше напряжения, подаваемого на первичную обмотку, и такой трансформатор называют повышающим .

Если же вторичная обмотка содержит меньшее число витков, чем первичная, то и напряжение ее будет меньше, чем напряжение подаваемое на первичную обмотку, и такой трансформатор называют понижающим .

Следовательно. Путем подбора числа витков обмоток, при заданном входном напряжении U1 получают желаемое выходное напряжение U2 . Для этого пользуются специальными методиками по расчету параметров трансформаторов, с помощью которых производится расчет обмоток, выбирается сечение проводов, определяются числа витков, а также толщина и тип магнитопровода.

Трансформатор может работать только в цепях переменного тока . Если его первичную обмотку подключить к источнику постоянного тока, то в магнитопроводе образуется магнитный поток постоянный во времени, по величине и направлению. В этом случае в первичной и вторичной обмотках не будет индуцироваться переменное напряжение, а следовательно, не будет передаваться электрическая энергия из первичной цепи во вторичную. Однако если в первичной обмотке трансформатора будет течь пульсирующий ток, то во вторичной обмотке будет индуцироваться переменное напряжение частота которого будет равна частоте пульсации тока в первичной обмотке.

2. Устройство трансформатора.

2.1. Магнитопровод. Магнитные материалы.

Назначение магнитопровода заключается в создании для магнитного потока замкнутого пути, обладающего минимальным магнитным сопротивлением. Поэтому магнитопроводы для трансформаторов изготавливают из материалов, обладающих высокой магнитной проницаемостью в сильных переменных магнитных полях. Материалы должны иметь малые потери на вихревые токи, чтобы не перегревать магнитопровод при достаточно больших значениях магнитной индукции, быть достаточно дешевыми и не требовать сложной механической и термической обработки.

Магнитные материалы , используемые для изготовления магнитопроводов, выпускаются в виде отдельных листов, либо в виде длинных лент определенной толщины и ширины и называются электротехническими сталями .
Листовые стали (ГОСТ 802-58) изготавливаются методом горячей и холодной прокатки, ленточные текстурованные стали (ГОСТ 9925-61) только методом холодной прокатки.

Также применяют железноникелевые сплавы с высокой магнитной проницаемостью, например, пермаллой, перминдюр и др. (ГОСТ 10160-62), и низкочастотные магнитомягкие ферриты.

Для изготовления разнообразных относительно недорогих трансформаторов широко применяются электротехнические стали , имеющие небольшую стоимость и позволяющие трансформатору работать как при постоянном подмагничивании магнитопровода, так и без него. Наибольшее применение нашли холоднокатаные стали, имеющие лучшие характеристики по сравнению со сталями горячей прокатки.

Сплавы с высокой магнитной проницаемостью применяют для изготовления импульсных трансформаторов и трансформаторов, предназначенных для работы при повышенных и высоких частотах 50 – 100 кГц.

Недостатком таких сплавов является их высокая стоимость. Так, например, стоимость пермаллоя в 10 – 20 раз выше стоимости электротехнической стали, а пермендюра – в 150 раз. Однако в ряде случаев их применение позволяет существенно снизить массу, объем и даже общую стоимость трансформатора.

Другим их недостатком является сильное влияние на магнитную проницаемость постоянного подмагничивания, переменных магнитных полей, а также низкая стойкость к механическим воздействиям – удар, давление и т.п.

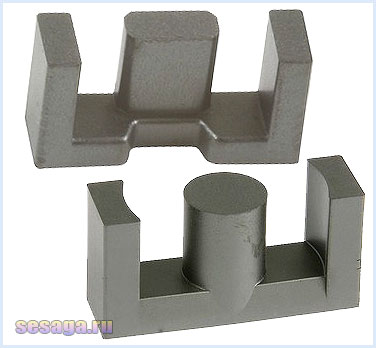

Из магнитомягких низкочастотных ферритов с высокой начальной проницаемостью изготавливают прессованные магнитопроводы , которые применяют для изготовления импульсных трансформаторов и трансформаторов, работающих на высоких частотах от 50 – 100 кГц. Достоинством ферритов является невысокая стоимость, а недостатком является низкая индукция насыщения (0,4 – 0,5 Т) и сильная температурная и амплитудная нестабильность магнитной проницаемости. Поэтому их применяют лишь при слабых полях.

Выбор магнитных материалов производится исходя из электромагнитных характеристик с учетом условий работы и назначения трансформатора.

2.2. Типы магнитопроводов.

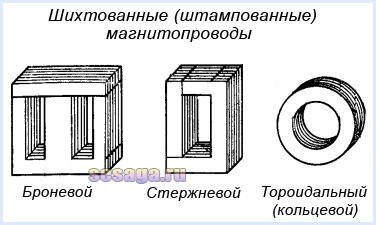

Магнитопроводы трансформаторов разделяются на шихтованные (штампованные) и ленточные (витые), изготавливаемые из листовых материалов и прессованные из ферритов.

Шихтованные магнитопроводы набираются из плоских штампованных пластин соответствующей формы. Причем пластины могут быть изготовлены практически из любых, даже очень хрупких материалов, что является достоинством этих магнитопроводов.

Ленточные магнитопроводы изготавливаются из тонкой ленты, намотанной в виде спирали, витки которой прочно соединены между собой. Достоинством ленточных магнитопроводов является полное использование свойств магнитных материалов, что позволяет уменьшить массу, размеры и стоимость трансформатора.

В зависимости от типа магнитопровода трансформаторы подразделяются на стрежневые , броневые и тороидальные . При этом каждый из этих типов может быть и стрежневым и ленточным.

Стержневые .

В магнитопроводах стержневого типа обмотки располагается на двух стержнях (стержнем называют часть магнитопровода, на которой размещают обмотки). Это усложняет конструкцию трансформатора, но уменьшает толщину намотки, что способствует снижению индуктивности рассеяния, расхода проволоки и увеличивает поверхность охлаждения.

Стержневые магнитопроводы используют в выходных трансформаторах с малым уровнем помех, так как они малочувствительны к воздействию внешних магнитных полей низкой частоты. Это объясняется тем, что под влиянием внешнего магнитного поля в обеих катушках индуцируются напряжения, противоположные по фазе, которые при равенстве витков обмоток компенсируют друг друга. Как правило, стержневыми выполняются трансформаторы большой и средней мощности.

Броневые .

В магнитопроводе броневого типа обмотка располагается на центральном стержне. Это упрощает конструкцию трансформатора, позволяет получить более полное использование окна обмоткой, а также создает некоторую механическую защиту обмотки. Поэтому такие магнитопроводы получили наибольшее применение.

Некоторым недостатком броневых магнитопроводов является их повышенная чувствительность к воздействию магнитных полей низкой частоты, что делает их малопригодными к использованию в качестве выходных трансформаторов с малым уровнем помех. Чаще всего броневыми выполняются трансформаторы средней мощности и микротрансформаторы.

Тороидальные .

Тороидальные или кольцевые трансформаторы позволяют полнее использовать магнитные свойства материала, имеют малые потоки рассеивания и создают очень слабое внешнее магнитное поле, что особенно важно в высокочастотных и импульсных трансформаторах. Но из-за сложности изготовления обмоток не получили широкого применения. Чаще всего их делают из феррита.

Для уменьшения потерь на вихревые токи шихтованные магнитопроводы набираются из штампованных пластин толщиной 0,35 – 0,5 мм, которые с одной стороны покрывают слоем лака толщиной 0,01 мм или оксидной пленкой.

Лента для ленточных магнитопроводов имеет толщину от нескольких сотых до 0,35 мм и также покрывается электроизолирующей и одновременно склеивающейся суспензией или оксидной пленкой. И чем тоньше слой изоляции, тем плотнее происходит заполнение сечения магнитопровода магнитным материалом, тем меньше габаритные размеры трансформатора.

За последнее время наряду с рассмотренными «традиционными» типами магнитопроводов находят применение новые формы, к числу которых следует отнести магнитопроводы «кабельного» типа, «обращенный тор», катушечный и др.

На этом пока закончим. Продолжим во .
Удачи!

Литература:

1. В. А. Волгов – «Детали и узлы радио-электронной аппаратуры», Энергия, Москва 1977 г.
2. В. Н. Ванин – «Трансформаторы тока», Издательство «Энергия» Москва 1966 Ленинград.
3. И. И. Белопольский – «Расчет трансформаторов и дросселей малой моности», М-Л, Госэнергоиздат, 1963 г.
4. Г. Н. Петров – «Трансформаторы. Том 1. Основы теории», Государственное Энергетическое Издательство, Москва 1934 Ленинград.
5. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.
