Пересоздание boot efi msr win7. Служебные разделы диска в Windows и их содержимое. Что делает раздел MSR

Большинство установок Windows 7 включают в себя крошечные 100 Мб разделы с именем `system Reserved» ,также известные как MSR или раздел “Microsoft System Reserved» . В остальной части этой статьи,для краткости я буду ссылаться на этот раздел как MSR .

Одним из самых основных параметров каждого кондиционера считается его мощность. Мощность кондиционера рассчитывается в зависимости от того, где Вы намерены установить оборудование или же в зависимости от площади жилого помещения. Если устанавливать бытовые кондиционеры, которые по мощности не рассчитаны на работу в большом помещении, то, в этой ситуации Вы просто не сможете получить должного охлаждения. Так как система работать будет по максимуму.
Примечание: Некоторые OEM установки могут иметь название этого раздела `system` или даже `recovery` . В любом случае это будет раздел `Active` на том же диске, как и диск `C`.

У меня есть раздел MSR ?

Некоторые OEM установки Windows 7 не включают раздел MSR . Чтобы проверить есть ли о у вас этот раздел запустите Macrium Reflect и найдите раздел на системном диске под названием `System Reserved».

Примечание: Если диск `C` - это ваш `Active` раздел, вам просто нужно сделать резервное копирование и восстановление диска `C` для полного восстановление системы.

Что делает раздел MSR ?

В MSR разделе обрабатывается вторая стадия загрузочного процесса после Master Boot Record (MBR) . MBR находится на первом секторе диска и загружается при запуске системы, после загрузки управление передается в раздел кода загрузочного сектора активного раздела, это MSR раздел, если он существует на вашем диске `C`. MSR содержит каталог `oot`, содержащий Данные Конфигурации Загрузки (BCD) . BCD контролирует следующий этап процесса загрузки и загружает операционную систему с диска C:. MSR раздел всегда `Active` раздел на системном диске, и должен быть установлен в разделе `Active ` . Содержимое этого раздела не изменится, и по умолчанию, не назначается буква диска в Windows, так что вы не сможете его изменить.

Мне нужен его образ?

Образ в MSR разделе является необходимым для восстановления вашей системы, чтобы переместить систему на новый диск. Однако, если вам нужно только обновление системы на более раннюю дату, раздел восстановления MSR не нужен, нужно просто восстановить диск С. Это необходимо, чтобы восстановить Windows 7 разделы, в то же место, для BCD чтобы по-прежнему иметь возможность ссылаться на них при загрузке. Если вы делаете восстановление на новый или неформатированный диск, а потом идёте на первичный диск C, как «primary». Простейшее решение заключается в использовании DiskRestore для восстановления обоих разделов одновременно. DiskRestore - доступен в Windows PE спасателе CD и может быть запущен из BartPE если вы работаете в свободном издании Macrium Reflect.

Резюме

• Вы должны создать по крайней мере один образ в MSR разделе, если он существует в вашей системе. Однако, раздел будет занимать только 100 Мб и это только небольшой объём, чтобы был образ всего образа вашего диска `C` .
• Если вы хотите восстановить вашу систему на более ранний момент, то вам просто нужно восстановить диск `C` (как «primary» не active»), то нет необходимости восстанавливать MSR раздел.
• Если вы делаете восстановление вашей системы, чтобы установить её на пустой или неформатированный диск, то вам сначала следует восстановить раздел MSR , как «active» раздел, затем уже сделать восстановление диска `C` как primary .

Перед тем, как начинает загружаться операционная система, специализированное программное обеспечение компьютера инициализирует все компоненты, проверяет их готовность к работе и только потом передает управление загрузчику ОС.

Раньше для этих целей использовался набор программ BIOS, но этот стандарт сейчас считается устаревшим, а ему на замену пришла технология UEFI, которая поддерживает защищенную загрузку, имеет приятный графический интерфейс настройки и много других преимуществ. Большинство современных материнских плат и ноутбуков выпускаются уже с UEFI. В этой статье мы рассмотрим как выполняется установка Linux на UEFI и с какими проблемами вы можете столкнуться.

Это вариант для владельцев плат UEFI, которые не хотят разбираться в тонкостях использования этой технологии и согласны использовать свое устройство как раньше с BIOS. Большинство материнских плат позволяют эмулировать режим BIOS. В этом режиме вы можете установить Linux безо всяких проблем и дополнительных разделов, так как это делалось в BIOS.

Чтобы включить режим Legasy BIOS надо войти в настройки BIOS/UEFI с помощью кнопки F2, Del или Shift+F2 и найти там соответствующий пункт. Например, у меня этот пункт находится на вкладке Boot. Здесь нужно выбрать режим загрузки UEFI или Legasy.

После сохранения настроек вы можете устанавливать свою операционную систему как обычно. Если же вас такой вариант не устраивает, дальше мы рассмотрим как установить Linux именно на UEFI.

Установка Linux на платы с UEFI

Я буду рассматривать установку на примере Ubuntu, но все действия аналогичны и для других дистрибутивов. Сначала необходимо записать образ диска на флешку. Большинство дистрибутивов уже поддерживают загрузку в UEFI.

Шаг 1. Запись Linux на флешку UEFI в Linux

Для записи образа на флешку в Linux лучше использовать утилиту Etcher. Программа запишет носитель, который можно загружать как в UEFI, так и в обычной системе. После запуска программы надо выбрать образ системы:

Затем карту памяти и дождаться завершения записи:

Также можно записать образ на флешку вручную. Это проще чем для обычного BIOS, хотя и потребует больше действий. Сначала отформатируйте ваш носитель в FAT32. Это можно сделать в стандартной утилите управления дисками Gnome:

Затем распакуйте содержимое установочного образа в корень флешки:

sudo mount /путь/к/образу.iso /mnt
sudo mount /dev/sdb1 /media/flash/
sudo cp -r /mnt/* /media/flash

Здесь /dev/sdb1 - имя раздела вашей флешки. Вы можете выполнить все эти действия в файловой менеджере. Не обязательно использовать команды. Далее нужно установить на раздел флешки, куда вы распаковали свои файлы два флага - boot и lba. Это можно сделать с помощью Gparted. Просто запустите программу, выберите в списке дисков свою флешку:

Нажмите правой кнопкой по разделу, выберите Управление флагами и установите галочки на против флагов boot и lba.

Каким бы способом вы не пользовались, ваша флешка готова и вы можете с нее загружаться. Большинство образов Linux уже содержат загрузчик EFI и прошивка компьютера его найдет при следующей перезагрузке.

Шаг 1 (альтернатива). Запись Linux на флешку UEFI в Windows

Если вы решили записать Linux в Windows, то лучше использовать утилиту Rufus. В ней необходимо выставить такие параметры:

• Схема раздела и тип системного интерфейса: GPT для компьютеров с UEFI;
• Файловая система: FAT32.

Все остальные параметры - по умолчанию. После завершения записи ваша флешка готова к использованию.

Шаг 2. Выбор порядка загрузки

Для того чтобы ваша система смогла загрузиться с только что записанной флешки нужно отключить UEFI Secure Boot. Этот режим позволяет загружаться только подписанным операционным системам, а подписанными являются только ОС от Microsoft. Поэтому для Linux этот режим надо отключать. У меня эта настройка тоже есть на вкладке Boot:

Кроме того, надо установить на первое место флешку:

После этого можно перезагружать компьютер и приступать к установке. Если у вас появилось вот такое окно, значит все хорошо. Здесь надо выбрать "Try Ubuntu without installing", это обязательное условие:

Я не буду описывать все шаги установки, которые надо выполнить, они ничем не отличаются от установки обычной ОС, отличие только в установке загрузчика и разметке диска. На нем и остановимся далее.

Шаг 3. Разметка диска для UEFI

У UEFI в этом плане есть несколько отличий от BIOS. Во первых, это использование таблицы разделов диска GPT. Это новая технология, которая имеет массу преимуществ над MBR, среди которых очень большое количество первичных разделов (в MBR только четыре), восстановление при повреждениях, и многое другое. Подробнее о том читайте в отдельной статье. Второе отличие в том, что файлы загрузчика операционной системы больше не хранятся в первых 512 байтах жесткого диска. Все они хранятся на отдельном разделе, который называется ESP.

Перед тем, как нажать "Install Ubuntu" желательно подготовить диск с помощью Gparted. Откройте утилиту из главного меню образа. Затем выберите Device -> Create Partition Table:

В списке выберите таблицу разделов GPT:

Шаг 4. Создание раздела ESP

В Gparted нам необходимо создать только раздел ESP для UEFI. Для этого выберите "Незамеченно", а затем нажмите по нему правой кнопкой и выберите "New":

В качестве файловой системы для раздела надо выбрать FAT32, размер - 100 мегабайт. Далее нажмите кнопку "Apply" для применения изменений.

Затем нажмите "Manage Flags" и установите галочки напротив флагов "boot" и "efi" .

Шаг 5. Вариант разметки дисков

Когда система предложит выбрать способ разметки можно позволить системе все разметить автоматически. Но это только в том случае, если вы у вас уже не установлена какая-либо операционная система. Иначе выбираем "Свой вариант" :

Шаг 6. Назначение разделов

Если вы выбрали другой вариант разметки, то перед вами откроется меню со списком всех разделов. Найдите внизу окна "Устройство для установки загрузчика" и выберите в списке раздел для EFI.

Затем кликните по разделу для EFI в списке и выберите "Системный раздел EFI" :

Далее можно продолжить установку как обычно. Вам надо создать корневой раздел, и по желанию вы можете создать раздел для загрузчика, подкачки и домашний раздел. Подробнее про установку Ubuntu 18.04 вы можете прочитать по .

Шаг 7. Завершение установки

После того как все файлы распакуются и установится загрузчик установка Linux на UEFI будет завершена, вы можете перезагрузить комьпютер и пользоваться своей системой как обычно.

Но давайте еще рассмотрим управление пунктами меню и загрузчиками EFI.

Управление загрузчиком UEFI с помощью eifbootmgr

Когда система загрузится вы можете отобразить настройки UEFI по умолчанию выполнив команду:

Рассмотрим подробнее что означает каждый из параметров:

• BootCurrent - загрузчик, который был использован для запуска этой операционной системы;
• BootOrder - порядок загрузчиков, в котором менеджер загрузки будет их перебирать во время старта системы. Если первый загрузчик не сработал, то будет использован второй и так далее;
• BootNext - загрузчик, который будет запущен при следующей загрузке;
• Timeout - таймаут на протяжении которого будет показываться меню выбора загрузчика, перед тем, как он будет выбран автоматически;
• Пункты 0000 - 0004 - загрузчики которые можно использовать.

Вы можете изменить порядок загрузки с помощью опции -o, например, сделаем так чтобы первым загружалась ОС из оптического диска:

sudo efibootmgr -o 0,1,2,3

И вернем обратно на первое место Ubuntu:

sudo efibootmgr -o 3,0,1,2

Можно изменить таймаут, чтобы отображалось меню выбора системы:

sudo efibootmgr -t 20

Здесь мы установили таймаут в 20 секунд.

Выводы

В этой статье мы рассмотрели как установить Linux на UEFI, а также как управлять порядком загрузки в установленной системе. Теперь, если у вас возникнет желание установить эту операционную систему на свой новый ноутбук с EFI, то вы уже знаете как это сделать. Если у вас остались вопросы, спрашивайте в комментариях!

На жестких дисках большинства компьютеров под управлением Windows традиционно имеется два раздела - системный и пользовательский, по крайней мере так показывает Проводник. На самом деле разделов больше, просто некоторые из них являются скрытыми, не имеющими буквы, в чём легко убедиться, открыв штатную оснастку управления дисками. Смысл их скрывать, надеемся, понятен всем. Они содержат важные данные.

Намеренное или случайное удаление которых может привести к тому, что Windows станет работать некорректно или даже не сможет загрузиться.

Другое дело здоровый к ним интерес, многим ведь, наверное, хотелось бы знать, что же скрывают в себе служебные разделы системы и чем рискует пользователь, который захочет их удалить, скажем, ради увеличения свободного дискового пространства. Кстати, удалять служебные разделы всё же можно, только делать это нужно правильно и только тогда, когда это действительно необходимо. Следует также помнить, что в любом случае это приведет к снижению общей отказоустойчивости системы, обеспечиваемое раздельным хранением важных системных и загрузочных файлов. Впрочем, автономное хранение загрузчика далеко не единственное предназначении скрытых разделов, они могут содержать данные шифрования BitLocker , образ «заводской» системы, среду восстановления и так далее.

Скрытые разделы впервые появились в Windows 7 , в ХР ничего подобного не было, если система переставала загружаться, ее попросту переустанавливали. В Windows Vista применялся более совершенный механизм, в этой ОС пользователь мог создать на DVD -диске среду восстановления и с его помощью вернуть систему к жизни, если она не могла загрузиться. А вот в Windows 7 уже можно было видеть на диске один, а в OEM -системах два служебных раздела - «Зарезервировано системой» размером 100 Мб и том без названия размером от 6 до 15 Гб , содержащий разделенный на несколько частей образ оригинальной операционной системы с «заводскими» настройками - аналог полной резервной копии, создаваемой программами вроде Acronis True Image .

Если бы вы смонтировали первый, то увидели бы хранящую файлы конфигурации загрузки папку Boot и менеджер загрузки файл bootmgr , на втором томе вы бы нашли программу штатную Recovery и несколько файлов оригинального системного образа. С выходом Windows 8.1 , а затем и Windows 10 всё немного изменилось. Раздел «Зарезервировано системой» стал больше, появилась поддержка UEFI , а вместе с ней на диск добавилось еще несколько служебных томов, включая обязательный для GPT -дисков раздел MSR , не отображаемый в оснастке управления дисками. Просмотреть все имеющиеся на вашем компьютере скрытые разделы можно с помощью сторонних менеджеров дисков или самой обычной командной строки. Запустите ее от имени администратора и выполните такие команды:

list disk
sеlect disk 0
list partition

На нашем ПК имеется два служебных скрытых раздела, у вас их может быть больше. Попробуем в них зайти, для чего смонтируем интересующие нас тома с помощью команды . Не выходя из утилиты , выполняем такие команды:

list volume
sеlect volume 2
assign или assign letter=x

2 в данном примере это номер монтируемого тома, а X – присваиваемая ему буква (если букву не указать, она будет выбрана и присвоена автоматически) . После этого заходим в раздел через Проводник и смотрим содержимое, включив предварительно отображение скрытых объектов.

Правда, у этого способа есть недостаток - папки могут оказаться недоступными для просмотра ввиду отсутствия у вас необходимых прав, поэтому мы всё же рекомендуем использовать сторонние файловые менеджеры, лучше всего входящие в состав «живых» дисков.

Итак, что же всё-таки содержат наши скрытые разделы?

На диске «Восстановить» размером 498 Мб находится папка Recovery .

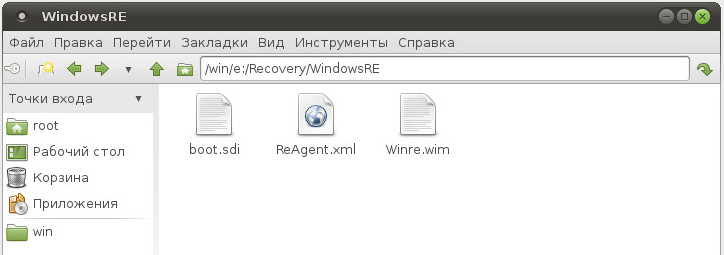

Которая в свою очередь содержит папку WindowsRE .

Со средой восстановления Windows.

Если ее удалить, Windows по-прежнему сможет загружаться, однако все инструменты аварийного восстановления станут недоступными .

Второй служебный раздел (шифрованный EFI) размером 99 Мб содержит папку EFI .

В которой хранятся каталоги Boot и Microsoft с файлами загрузки.

У вас помимо этих двух томов могут быть еще один или два служебных раздела. Раздел MSR размером 128 Мб с пометкой «Зарезервировано» не столь важен, как раздел EFI , но его удаление также может привести к плачевным последствиям. Обычно он хранит данные, отвечающие за разметку GPT , но в нём могут находиться и загрузочные файлы. Самый большой скрытый раздел (более 5 Гб) с пометкой «Восстановление» содержит образ «чистой» Windows с исходными параметрами. Встречается этот раздел на OEM -устройствах с предустановленной ОС .

Если на диске осталось мало места, его можно удалить, но вместе с этим вы утратите возможность восстановления системы к «заводским» настройкам. Наконец, пятый скрытый раздел с пометкой «Восстановление» размером 400-600 или немногим более мегабайт можно встретить на компьютерах, обновившихся с Windows 8.1 до Windows 10 . Он хранит среду восстановления предыдущей версии системы, то есть Windows 8.1 . Отформатировать его можно без всяких негативных последствий.

А на этом пока всё.

Если вы вдруг захотите удалить у себя «лишний» служебный раздел, сначала хорошо подумайте, действительно ли в этом есть такая необходимость и только потом приступайте к задуманному.

Обновлено: Октябрь 2013 г.

Назначение: Windows 8, Windows 8.1, Windows Server 2008 R2, Windows Server 2012, Windows Server 2012 R2

В этом разделе описывается настройка разделов дисков, включая жесткие диски (HDD), твердотельные накопители (SSD) и другие диски для компьютеров с единым интерфейсом EFI (UEFI) на основе BIOS.

В этом разделе

Конфигурации разделов

В этом разделе приводится описание конфигурации разделов, заданной по умолчанию, и рекомендуемой конфигурации разделов.

Конфигурация по умолчанию: раздел со средствами среды восстановления Windows, системный раздел, раздел MSR и раздел Windows

В конфигурацию установки Windows по умолчанию входит раздел средств среды восстановления Windows, системный раздел, раздел MSR и раздел Windows. Эта конфигурация представлена на следующей схеме. Эта конфигурация позволяет включить шифрование диска BitLocker и хранить среду восстановления Windows в скрытом системном разделе.

С использованием этой конфигурации в настраиваемую установку Windows можно добавить такие служебные средства, как Шифрование диска Windows BitLocker и среда восстановления Windows.

Рекомендуемая конфигурация: раздел со средствами среды восстановления Windows, системный раздел, раздел MSR, раздел Windows и раздел с образом для восстановления

В рекомендуемую конфигурацию входят: раздел со средствами среды восстановления Windows, системный раздел, раздел MSR, раздел Windows и раздел с образом для восстановления. Эта конфигурация показана на следующем рисунке.

Раздел со средствами среды восстановления Windows и системный раздел добавляются перед добавлением раздела Windows. Последним добавляется раздел с образом для восстановления. Такой порядок разделов позволит обеспечить безопасность системного раздела и раздела со средствами среды восстановления Windows во время таких действий, как удаление раздела с образом для восстановления или изменение размера раздела Windows.

Системный раздел (системный раздел EFI или ESP).

Компьютер должен содержать на диске один системный раздел. В системах на основе EFI и UEFI этот раздел называется системным разделом EFI или ESP. Этот раздел обычно хранится на основном жестком диске. С системного раздела происходит загрузка компьютера. Минимальный размер этого раздела составляет 100 МБ, и он должен форматироваться с помощью формата файлов FAT32. Этим разделом управляет операционная система, и он не должен содержать никакие другие файлы, включая средства среды восстановления Windows. Cтандартная конфигурация дисков в разметке GPT на UEFI-системе показана на рис. 1.

Рис. 1.Пример конфигурации разделов диска на ПК с UEFI.

Раздел EFI (ESP), отформатированный в FAT32, является обязательным для разметки GPT на системах с UEFI. Стандартный размер раздела EFI составляет 100 MB, но на дисках расширенного формата 4K Native (секторы 4KB) он увеличен до 260 MB ввиду ограничений FAT32. Изготовители ПК могут хранить на этом разделе какие-то свои инструменты, поэтому его размер варьируется в зависимости от производителя. В разметке GPT раздел EFI выполняет одну из ролей, которая возложена на раздел System Reserved в разметке MBR. Он содержит хранилище конфигурации загрузки (BCD) и файлы, необходимые для загрузки операционной системы.

Основные п ринципы построения и функционирования файловой системы на основе FAT-32.

1) Каждому элементу таблицы FAT (начиная со второго) соответствует кластер в области данных с таким же номером.

2)Номер начального кластера файла указывается в каталожной строке , определяющей Файл. Этот номер является и ссылкой на элемент таблицы FAT, который содержит номер следующего кластера файла, и является ссылкой на элемент таблицы FAT, который содержит номер следующего кластера файла и т. д.

3) Кластер — это непрерывная последовательность секторов (фиксированного размера). Это адресуемая «порция» файла.

4) Код в элементе таблицы FAT может еще определять свободный кластер , дефектный кластер и признак конца файла.

5) Файл в разделе FAT — это последовательность кластеров , указанных с помощью строки каталога и элементов таблицы FAT.

6) Все операционные системы могут работать с разделом FAT -32 (главный фактор применения FAT-32 в ESP) .

В результате высокоуровневого форматирования раздела , записью системной информации в блоки данных ряда начальных секторов раздела, создается логический диск (том) файловой системы типа FAT32, который состоит из трех основных областей ( рис. 2) , расположенных в следующем порядке:

- «резервная» область (область резервных секторов);

- область таблиц размещения файлов (FAT1 и FAT2);

- область файлов и каталогов (область данных).

Корневой каталог хранится в области данных как обычный файл и может расширятся по мере необходимости.
