Локомотивом перехода на новую версию PCI Express могут оказаться не видеокарты, как считают некоторые любители компьютерных игр, а сетевые адаптеры и твердотельные накопители. Современные центральные процессоры содержат интегрированные контроллеры PCI Express с ограниченным количеством доступных линий. Например, если на материнской плате много слотов расширения, способных работать на хорошей скорости, то под порты USB и прочие "второстепенные удобства" остаётся меньше свободных линий PCI Express. Использование же дополнительных коммутаторов неизбежно вызывает повышение стоимости материнской платы.

Как сообщает немецкий сайт Heise Online , на IDF 2016 компания Synopsys демонстрировала образец системы с поддержкой интерфейса PCI Express 4.0. Данный стандарт предусматривает передачу информации со скоростью до 16 гигатранзакций в секунду, в два раза быстрее, чем PCI Express 3.0. Интерфейс продолжит использовать медные проводники даже в версии PCI Express 5.0, которую уже разрабатывает PCI-SIG – просто по той причине, что это дешевле, чем переходить на оптику. Соответственно, скорость передачи информации будет сильно зависеть от качества соединения. В случае с PCI Express 4.0 максимальной скорости уже не добиться, если использовать Г-образные платы-переходники без активных повторителей. В случае с PCI Express 5.0 проблема будет выражена ещё сильнее.

Этот вопрос мне задавали не один раз, поэтому сейчас я попробую максимально доступно и кратко ответить на него, для этого я приведу картинки слотов расширения PCI Express и PCI на материнской плате для более наглядного понимания и, конечно же, укажу основные отличия в характеристиках, т.е. совсем скоро, Вы узнаете, что это за интерфейсы и как они выглядят.

Итак, для начала давайте кратко ответим на такой вопрос, что же вообще такое PCI Express и PCI.

Что такое PCI Express и PCI?

PCI – это компьютерная параллельная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера. PCI используется для подключения: видеокарт, звуковых карт, сетевых карт, TV-тюнеров и других устройств. Интерфейс PCI является устаревшим, поэтому найти, например, современную видеокарту, которая подключается через PCI, наверное, не получится.

PCI Express (PCIe или PCI-E) — это компьютерная последовательная шина ввода-вывода для подключения периферийных устройств к материнской плате компьютера. Т.е. при этом уже используется двунаправленное последовательное соединение, которое может иметь несколько линий (x1, x2, x4, x8, x12, x16 и x32) чем больше таких линий, тем выше пропускная способность у шины PCI-E. Интерфейс PCI Express используется для подключения таких устройств как: видеокарты, звуковые карты, сетевые карты, SSD накопители и другие.

Существует несколько версий интерфейса PCI-E это: 1.0, 2.0 и 3.0 (скоро выйдет и версия 4.0 ). Обозначается данный интерфейс обычно, например, вот так PCI-E 3.0 x16 , что означает версия PCI Express 3.0 с 16 линиями.

Если говорить о том будет ли работать, например, видеокарта, которая имеет интерфейс PCI-E 3.0 на материнской плате, которая поддерживает только PCI-E 2.0 или 1.0, так вот разработчики заявляют, что все работать будет, только конечно учтите, что пропускная способность будет ограничена возможностями материнской платы. Поэтому в этом случае переплачивать за видеокарту с более новой версией PCI Express я думаю, не стоит (если только на будущее, т.е. Вы, планируете приобрести новую материнскую плату с PCI-E 3.0 ). Также и наоборот допустим, у Вас материнская плата поддерживает версию PCI Express 3.0, а видеокарта версию скажем 1.0, то такая конфигурация также должна работать, но только с возможностями PCI-E 1.0, т.е. здесь никакого ограничения нет, так как видеокарта в этом случае будет работать на пределе своих возможностей.

Отличия PCI Express от PCI

Основное отличие в характеристиках это, конечно же, пропускная способность, у PCI Express она значительно выше, например, у PCI на частоте 66 МГц пропускная способность 266 Мб/сек, а у PCI-E 3.0 (x16) 32 Гб/сек .

Внешне интерфейсы также отличаются, поэтому подключить, например, видеокарту PCI Express в слот расширения PCI не получится. Интерфейсы PCI Express с разным количеством линий также отличаются, все это я сейчас покажу на картинках.

Слоты расширения PCI Express и PCI на материнских платах

Слоты PCI и AGP

Слоты PCI-E x1, PCI-E x16 и PCI

Когда мы говорим о шине PCI Express(PCI-E), то, пожалуй, первое что выделяет ее среди других аналогичных решений – это эффективность. Благодаря этой современной шине, повышается производительность компьютера, улучшается качество графики.

На протяжении многих лет, для подключения видеокарты к материнской плате, использовалась шина PCI(Peripheral Component Interconnect), помимо этого она использовалась также и для подключения некоторых других устройств, например, сетевой и звуковой карты.

Вот как выглядят эти слоты:

PCI-Express фактически стало следующим поколением шины PCI, предложив улучшенную функциональность и производительность. Она, использует последовательное соединение, в котором имеется несколько линий, каждая из которых ведет к соответствующему устройству, т.е. каждое периферийное устройство получает свою собственную линию, благодаря чему возрастает общая производительность компьютера.

PCI-Express поддерживает «горячее» подключение, потребляет меньшее, чем ее предшественники количество энергии, контролирует целостность передаваемых данных. К тому же она совместима с драйверами PCI – шины. Еще одной замечательной особенностью данной шины, является ее масштабируемость, т.е. pci express card подключается и работает в любом слоте аналогичной или большей пропускной способности. По всей вероятности, эта функция будет обеспечивать ее использование в последующие годы.

Традиционный тип слота PCI был достаточно хорош для основных аудио/видео функций. С шиной AGP, схема работы с мультимедийными данными улучшилась, соответственно возросло и качество аудио/видео данных. Это было незадолго до того момента, когда достижения в области микроархитектуры процессоров стали еще нагляднее демонстрировать медлительность шины PCI, которая заставляла самые быстрые и новейшие на тот момент времени модели компьютеров буквально еле-еле тащиться.

Характеристики и пропускная способность шины PCI-E

Она может иметь от одной двунаправленной линии соединения x1, до x32 (32 линий). Линия функционирует по принципу точка к точке. Современные версии предоставляют гораздо большую пропускную способность, по сравнению со своими предшественниками. x16 можно использовать для подключения видеокарты, а x1 и x2 могут использоваться для подключения обычных карт.

Вот как выглядят слоты х1 и pci express x16 на :

PCI-E
Количество линий x1 x2 x4 x8 x16 x32
Ширина полосы 500 Мб /с 1000 МБ /с 2000 Мб /с 4000 МБ /с 8000 МБ / с 16000 Мб / с

Версии PCI-E и совместимость

Когда речь идет о компьютерах, то любое упоминание о версиях ассоциируется с проблемами совместимости. И, как любая другая современная технология, PCI-E постоянно развивается и модернизируется. Последний доступный вариант pci express 3.0, но уже ведется развитие шины PCI-E версии 4.0., которая должна появиться примерно в 2015 году(pci express 2.0 практически устарела).
Взгляните на следующую таблицу совместимости PCI-E.
Версии PCI-E 3,0 2,0 1,1
Общая пропускная способность
(X16) 32 Гб / с 16 Гб / с 8 Гб / с
Скорость передачи данных 8,0 ГТ / с 5,0 ГТ / с 2,5 ГТ / с

Версия PCI-E не имеет никакого влияния на функциональность карты. Наиболее отличительной чертой данного интерфейса является его прямая и обратная совместимость, что делает его безопасным и способным к синхронизации со многими вариантами карт, независимо от интерфейса версии. То есть вы можете в слот PCI-Express первой версии, вставить карту второй или третьей версии и она будет работать, хотя и с некоторой потерей производительности. Точно так же и в слот PCI-E третьей версии можно устанавливать карту первой версии PCI-Express. В настоящее время все современные модели видеокарт от NVIDIA и AMD совместимы с такой шиной.

А это на закуску:

WiFi модули и другие подобные устройства. Разработку данной шины начала компания Intel в 2002 году. Сейчас разработку новых версий данной шины занимается некоммерческая организация PCI Special Interest Group.

На данный момент шина PCI Express полностью заменила такие устаревшие шины как AGP, PCI и PCI-X. Шина PCI Express размещается в нижней части материнской платы в горизонтальном положении.

PCI Express это шина, которая была разработана на основе шины PCI. Основные отличия между PCI Express и PCI лежат на физическом уровне. В то время как PCI использует общую шину, в PCI Express используется топология типа звезда. Каждое устройство подключается к общему коммутатору отдельным соединением.

Программная модель PCI Express во многом повторяет модель PCI. Поэтому большинство существующих PCI контроллеров могут быть легко доработаны для использования шины PCI Express.

Слоты PCI Express и PCI на материнской плате

Кроме этого, шина PCI Express поддерживает такие новые возможности как:

Горячее подключение устройств;
Гарантированная скорость обмена данными;
Управление потреблением энергии;
Контроль целостности передаваемой информации;

Как работает шина PCI Express

Для подключения устройств шина PCI Express использует двунаправленное последовательное соединение. При этом такое соединение может иметь одну (x1) или несколько (x2, x4, x8, x12, x16 и x32) отдельных линий. Чем больше таких линий используется, тем большую скорость передачи данных может обеспечить шина PCI Express. В зависимости от количества поддерживаемых линий размер сорта на материнской плате будет отличаться. Существуют слоты с одной (x1), четырьмя (x4) и шестнадцатью (x16) линиями.

Наглядная демонстрация размеров слота PCI Express

При этом любое PCI Express устройство может работать в любом слоте, если слот имеет такое же или большее количество линий. Это позволяет установить PCI Express карту с разъемом x1 в слот x16 на материнской плате.

Пропускная способность PCI Express зависит от количества линий и версии шины.

В одну/обе стороны в Гбит/с
	Количество линий

PCIe 1.0	2/4	4/8	8/16	16/32	24/48	32/64	64/128
PCIe 2.0	4/8	8/16	16/32	32/64	48/96	64/128	128/256
PCIe 3.0	8/16	16/32	32/64	64/128	96/192	128/256	256/512
PCIe 4.0	16/32	32/64	64/128	128/256	192/384	256/512	512/1024

Примеры PCI Express устройств

В первую очередь PCI Express используется для подключения дискретных видеокарт. С момента появления данной шины абсолютно все видеокарты используют именно ее.

Видеокарта GIGABYTE GeForce GTX 770

Однако это далеко не все что умеет шина PCI Express. Ее используют производители других комплектующих.

Звуковая карта SUS Xonar DX

SSD накопитель OCZ Z-Drive R4 Enterprise

Когда речь заходит о каких-либо интерфейсах в контексте компьютерных систем, нужно быть очень внимательным, дабы не «нарваться» на несовместимые интерфейсы для одних и тех же комплектующих в рамках системы.

К счастью, когда речь заходит относительно интерфейса PCI-Express для подключения видеокарты, проблем с несовместимостью практически не будет. В данной статье мы это более подробно разберем, а также поговорим относительно того, что же такое этот самый PCI-Express.

Для чего необходим PCI-Express и что это такое?

Начнем, как обычно, с самых азов. Интерфейс PCI-Express (PCI-E) – это средство взаимодействия, в данном контексте, состоящее из контролера шины и соответствующего слота (рис.2) на материнской плате (если обобщить).

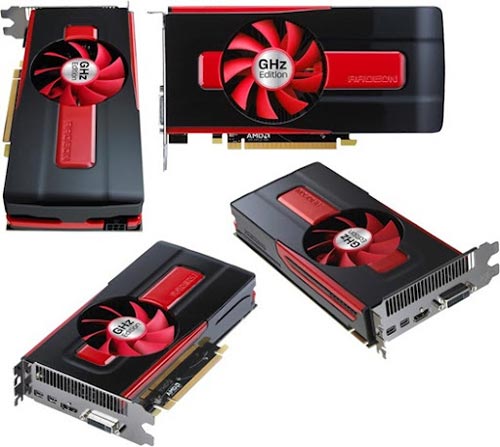

Данный высокопроизводительный протокол используется, как уже было отмечено выше, для подключения видеокарты в систему. Соответственно, на материнской плате присутствует соответствующий слот PCI-Express, куда и устанавливается видеоадаптер. Ранее, видеокарты, подключались по интерфейсу AGP, но когда данного интерфейса, попросту говоря: «перестало хватать», на помощь пришёл PCI-E, о подробных характеристиках которого мы сейчас и поговорим.

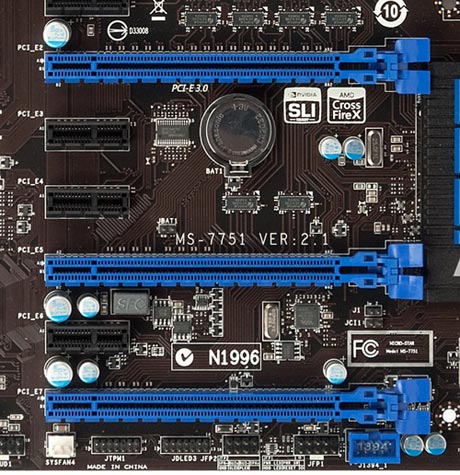

Рис.2 (Слоты PCI-Express 3.0 на материнской плате)

Основные характеристики PCI–Express (1.0, 2.0 и 3.0)

Несмотря на то, что названия PCI и PCI-Express очень похожи, принципы соединения (взаимодействия) у них кардинально отличаются. В случае PCI-Express используется линия – двунаправленное последовательное соединение, типа «точка-точка», данных линий может быть несколько. В случае с видеокартами и материнскими платами (не учитываем Cross Fire и SLI), которые поддерживают PCI-Express x16 (то есть большинство), можно запросто догадаться, что таких линий 16 (рис.3), довольно часто на материнских платах с PCI-E 1.0, можно было наблюдать второй слот x8, для работы в режиме SLI или Cross Fire.

Ну, а в PCI, устройство подключается к общей 32- х разрядной параллельной шине.

Рис. 3. Пример слотов с различным количеством линий

(как уже говорилось ранее, наиболее часто используется х16)

Для интерфейса пропускная способность составляет 2,5 Гбит/c. Эти данные нужны нам, чтобы отслеживать изменения этого параметра в различных версиях PCI-E.

Далее, версия 1.0 эволюционировала в PCI-E 2.0 . В результате данного преображения, мы получили в два раза большую пропускную способность, то есть 5 Гбит/c, но хотелось бы отметить, что в производительности графические адаптеры, особо не выиграли, так как это просто версия интерфейса. Большая часть производительности зависит от самой видеокарты, версия интерфейса может только незначительно улучшать или тормозить передачу данных (в данном случае «торможения» нет, и присутствует неплохой запас).

Точно так же в 2010 году, с запасом, был разработан интерфейс PCI-E 3.0 , на данный момент он используется во всех новых системах, но если у Вас все ещё 1.0 или 2.0, то не горюйте – ниже мы поговорим о относительно обратной совместимости различных версий.

В версии PCI-E 3.0, пропускная способность была увеличена в два раза по сравнению с версией 2.0. Также там было произведено немало технических изменений.

К 2015 году ожидается появление на свет PCI-E 4.0 , что для динамической IT-индустрии абсолютно неудивительно.

Ну да ладно, будем заканчивать с этими версиями и цифрами пропускной способности, и затронем очень важный вопрос обратной совместимости различных версий PCI-Express.

Обратная совместимость версий PCI-Express 1.0, 2.0 и 3.0

Данный вопрос волнует многих, особенно при выборе видеокарты для текущей системы. Так как довольствуясь системой с материнской платой, которая поддерживает PCI-Express 1.0, возникают сомнения, будет ли корректно работать видеокарта с PCI-Express 2.0 или 3.0? Да, будет, по крайней мере так обещают разработчики, которые обеспечили эту самую совместимость. Единственное то, что видеокарта, не сможет полностью раскрыться во всей красе, но потери производительности, в большинстве случаев, будут незначительны.

С точностью наоборот, можно преспокойно устанавливать видеокарты с интерфейсом PCI-E 1.0, в материнские платы, которые поддерживают PCI-E 3.0 или 2.0, тут вообще ничего не ограничивается, так что будьте спокойны по поводу совместимости. Если, конечно же, с другими факторами все в порядке, к таковым можно отнести недостаточно мощный блок питания и т.д.

В общем, мы довольно подробно поговорили относительно PCI-Express, что позволит вам избавиться от множества неясностей и сомнений по поводу совместимости и понимания различий в версиях PCI-E.
