Нейронная сеть и размытая логика. Нечеткая логика и искусственные нейронные сети. Круглов В.В. Нечёткая логика и нейронные сети

Математическая теория нечетких множеств (fuzzy sets) и нечеткая логика (fuzzy logic) являются обобщениями классической теории множеств и классической формальной логики. Данные понятия были впервые предложены американским ученым Лотфи Заде (Lotfi Zadeh) в 1965 г. Основной причиной появления новой теории стало наличие нечетких и приближенных рассуждений при описании человеком процессов, систем, объектов.

Прежде чем нечеткий подход к моделированию сложных систем получил признание во всем мире, прошло не одно десятилетие с момента зарождения теории нечетких множеств. И на этом пути развития нечетких систем принято выделять три периода.

Первый период (конец 60-х–начало 70 гг.) характеризуется развитием теоретического аппарата нечетких множеств (Л. Заде, Э. Мамдани, Беллман). Во втором периоде (70–80-е годы) появляются первые практические результаты в области нечеткого управления сложными техническими системами (парогенератор с нечетким управлением). Одновременно стало уделяться внимание вопросам построения экспертных систем, построенных на нечеткой логике, разработке нечетких контроллеров. Нечеткие экспертные системы для поддержки принятия решений находят широкое применение в медицине и экономике. Наконец, в третьем периоде, который длится с конца 80-х годов и продолжается в настоящее время, появляются пакеты программ для построения нечетких экспертных систем, а области применения нечеткой логики заметно расширяются. Она применяется в автомобильной, аэрокосмической и транспортной промышленности, в области изделий бытовой техники, в сфере финансов, анализа и принятия управленческих решений и многих других.

Триумфальное шествие нечеткой логики по миру началось после доказательства в конце 80-х Бартоломеем Коско знаменитой теоремы FAT (Fuzzy Approximation Theorem). В бизнесе и финансах нечеткая логика получила признание после того как в 1988 году экспертная система на основе нечетких правил для прогнозирования финансовых индикаторов единственная предсказала биржевой крах. И количество успешных фаззи-применений в настоящее время исчисляется тысячами.

Математический аппарат

Характеристикой нечеткого множества выступает функция принадлежности (Membership Function). Обозначим через MF c (x) – степень принадлежности к нечеткому множеству C, представляющей собой обобщение понятия характеристической функции обычного множества. Тогда нечетким множеством С называется множество упорядоченных пар вида C={MF c (x)/x}, MF c (x) . Значение MF c (x)=0 означает отсутствие принадлежности к множеству, 1 – полную принадлежность.

Проиллюстрируем это на простом примере. Формализуем неточное определение "горячий чай". В качестве x (область рассуждений) будет выступать шкала температуры в градусах Цельсия. Очевидно, что она будет изменяется от 0 до 100 градусов. Нечеткое множество для понятия "горячий чай" может выглядеть следующим образом:

C={0/0; 0/10; 0/20; 0,15/30; 0,30/40; 0,60/50; 0,80/60; 0,90/70; 1/80; 1/90; 1/100}.

Так, чай с температурой 60 С принадлежит к множеству "Горячий" со степенью принадлежности 0,80. Для одного человека чай при температуре 60 С может оказаться горячим, для другого – не слишком горячим. Именно в этом и проявляется нечеткость задания соответствующего множества.

Для нечетких множеств, как и для обычных, определены основные логические операции. Самыми основными, необходимыми для расчетов, являются пересечение и объединение.

Пересечение двух нечетких множеств (нечеткое "И"): A B: MF AB (x)=min(MF A (x), MF B (x)).
Объединение двух нечетких множеств (нечеткое "ИЛИ"): A B: MF AB (x)=max(MF A (x), MF B (x)).

В теории нечетких множеств разработан общий подход к выполнению операторов пересечения, объединения и дополнения, реализованный в так называемых треугольных нормах и конормах. Приведенные выше реализации операций пересечения и объединения – наиболее распространенные случаи t-нормы и t-конормы.

Для описания нечетких множеств вводятся понятия нечеткой и лингвистической переменных.

Нечеткая переменная описывается набором (N,X,A), где N – это название переменной, X – универсальное множество (область рассуждений), A – нечеткое множество на X.
Значениями лингвистической переменной могут быть нечеткие переменные, т.е. лингвистическая переменная находится на более высоком уровне, чем нечеткая переменная. Каждая лингвистическая переменная состоит из:

• названия;
• множества своих значений, которое также называется базовым терм-множеством T. Элементы базового терм-множества представляют собой названия нечетких переменных;
• универсального множества X;
• синтаксического правила G, по которому генерируются новые термы с применением слов естественного или формального языка;
• семантического правила P, которое каждому значению лингвистической переменной ставит в соответствие нечеткое подмножество множества X.

Рассмотрим такое нечеткое понятие как "Цена акции". Это и есть название лингвистической переменной. Сформируем для нее базовое терм-множество, которое будет состоять из трех нечетких переменных: "Низкая", "Умеренная", "Высокая" и зададим область рассуждений в виде X= (единиц). Последнее, что осталось сделать – построить функции принадлежности для каждого лингвистического терма из базового терм-множества T.

Существует свыше десятка типовых форм кривых для задания функций принадлежности. Наибольшее распространение получили: треугольная, трапецеидальная и гауссова функции принадлежности.

Треугольная функция принадлежности определяется тройкой чисел (a,b,c), и ее значение в точке x вычисляется согласно выражению:

$$MF\,(x) = \,\begin{cases} \;1\,-\,\frac{b\,-\,x}{b\,-\,a},\,a\leq \,x\leq \,b &\ \\ 1\,-\,\frac{x\,-\,b}{c\,-\,b},\,b\leq \,x\leq \,c &\ \\ 0, \;x\,\not \in\,(a;\,c)\ \end{cases}$$

При (b-a)=(c-b) имеем случай симметричной треугольной функции принадлежности, которая может быть однозначно задана двумя параметрами из тройки (a,b,c).

Аналогично для задания трапецеидальной функции принадлежности необходима четверка чисел (a,b,c,d):

$$MF\,(x)\,=\, \begin{cases} \;1\,-\,\frac{b\,-\,x}{b\,-\,a},\,a\leq \,x\leq \,b & \\ 1,\,b\leq \,x\leq \,c & \\ 1\,-\,\frac{x\,-\,c}{d\,-\,c},\,c\leq \,x\leq \,d &\\ 0, x\,\not \in\,(a;\,d) \ \end{cases}$$

При (b-a)=(d-c) трапецеидальная функция принадлежности принимает симметричный вид.

Функция принадлежности гауссова типа описывается формулой

$$MF\,(x) = \exp\biggl[ -\,{\Bigl(\frac{x\,-\,c}{\sigma}\Bigr)}^2\biggr]$$

и оперирует двумя параметрами. Параметр c обозначает центр нечеткого множества, а параметр отвечает за крутизну функции.

Совокупность функций принадлежности для каждого терма из базового терм-множества T обычно изображаются вместе на одном графике. На рисунке 3 приведен пример описанной выше лингвистической переменной "Цена акции", на рисунке 4 – формализация неточного понятия "Возраст человека". Так, для человека 48 лет степень принадлежности к множеству "Молодой" равна 0, "Средний" – 0,47, "Выше среднего" – 0,20.

Количество термов в лингвистической переменной редко превышает 7.

Нечеткий логический вывод

Основой для проведения операции нечеткого логического вывода является база правил, содержащая нечеткие высказывания в форме "Если-то" и функции принадлежности для соответствующих лингвистических термов. При этом должны соблюдаться следующие условия:

1. Существует хотя бы одно правило для каждого лингвистического терма выходной переменной.
2. Для любого терма входной переменной имеется хотя бы одно правило, в котором этот терм используется в качестве предпосылки (левая часть правила).

В противном случае имеет место неполная база нечетких правил.

Пусть в базе правил имеется m правил вида:
R 1: ЕСЛИ x 1 это A 11 … И … x n это A 1n , ТО y это B 1
…
R i: ЕСЛИ x 1 это A i1 … И … x n это A in , ТО y это B i
…
R m: ЕСЛИ x 1 это A i1 … И … x n это A mn , ТО y это B m ,
где x k , k=1..n – входные переменные; y – выходная переменная; A ik – заданные нечеткие множества с функциями принадлежности.

Результатом нечеткого вывода является четкое значение переменной y * на основе заданных четких значений x k , k=1..n.

В общем случае механизм логического вывода включает четыре этапа: введение нечеткости (фазификация), нечеткий вывод, композиция и приведение к четкости, или дефазификация (см. рисунок 5).

Алгоритмы нечеткого вывода различаются главным образом видом используемых правил, логических операций и разновидностью метода дефазификации. Разработаны модели нечеткого вывода Мамдани, Сугено, Ларсена, Цукамото.

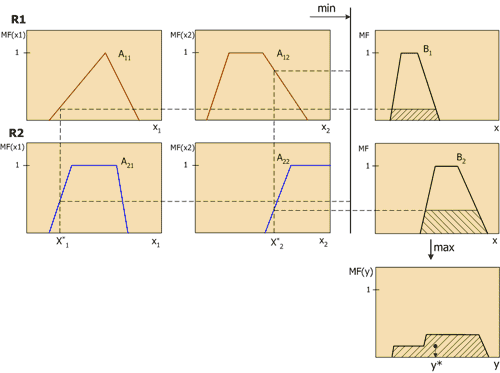

Рассмотрим подробнее нечеткий вывод на примере механизма Мамдани (Mamdani). Это наиболее распространенный способ логического вывода в нечетких системах. В нем используется минимаксная композиция нечетких множеств. Данный механизм включает в себя следующую последовательность действий.

1. Процедура фазификации: определяются степени истинности, т.е. значения функций принадлежности для левых частей каждого правила (предпосылок). Для базы правил с m правилами обозначим степени истинности как A ik (x k), i=1..m, k=1..n.

Нечеткий вывод. Сначала определяются уровни "отсечения" для левой части каждого из правил:

$$alfa_i\,=\,\min_i \,(A_{ik}\,(x_k))$$

$$B_i^*(y)= \min_i \,(alfa_i,\,B_i\,(y))$$

Композиция, или объединение полученных усеченных функций, для чего используется максимальная композиция нечетких множеств:

$$MF\,(y)= \max_i \,(B_i^*\,(y))$$

где MF(y) – функция принадлежности итогового нечеткого множества.

Дефазификация, или приведение к четкости. Существует несколько методов дефазификации. Например, метод среднего центра, или центроидный метод:
$$MF\,(y)= \max_i \,(B_i^*\,(y))$$

Геометрический смысл такого значения – центр тяжести для кривой MF(y). Рисунок 6 графически показывает процесс нечеткого вывода по Мамдани для двух входных переменных и двух нечетких правил R1 и R2.

Интеграция с интеллектуальными парадигмами

Гибридизация методов интеллектуальной обработки информации – девиз, под которым прошли 90-е годы у западных и американских исследователей. В результате объединения нескольких технологий искусственного интеллекта появился специальный термин – "мягкие вычисления" (soft computing), который ввел Л. Заде в 1994 году. В настоящее время мягкие вычисления объединяют такие области как: нечеткая логика, искусственные нейронные сети, вероятностные рассуждения и эволюционные алгоритмы. Они дополняют друг друга и используются в различных комбинациях для создания гибридных интеллектуальных систем.

Влияние нечеткой логики оказалось, пожалуй, самым обширным. Подобно тому, как нечеткие множества расширили рамки классической математическую теорию множеств, нечеткая логика "вторглась" практически в большинство методов Data Mining, наделив их новой функциональностью. Ниже приводятся наиболее интересные примеры таких объединений.

Нечеткие нейронные сети

Нечеткие нейронные сети (fuzzy-neural networks) осуществляют выводы на основе аппарата нечеткой логики, однако параметры функций принадлежности настраиваются с использованием алгоритмов обучения НС. Поэтому для подбора параметров таких сетей применим метод обратного распространения ошибки, изначально предложенный для обучения многослойного персептрона. Для этого модуль нечеткого управления представляется в форме многослойной сети. Нечеткая нейронная сеть как правило состоит из четырех слоев: слоя фазификации входных переменных, слоя агрегирования значений активации условия, слоя агрегирования нечетких правил и выходного слоя.

Наибольшее распространение в настоящее время получили архитектуры нечеткой НС вида ANFIS и TSK. Доказано, что такие сети являются универсальными аппроксиматорами.

Быстрые алгоритмы обучения и интерпретируемость накопленных знаний – эти факторы сделали сегодня нечеткие нейронные сети одним из самых перспективных и эффективных инструментов мягких вычислений.

Адаптивные нечеткие системы

Классические нечеткие системы обладают тем недостатком, что для формулирования правил и функций принадлежности необходимо привлекать экспертов той или иной предметной области, что не всегда удается обеспечить. Адаптивные нечеткие системы (adaptive fuzzy systems) решают эту проблему. В таких системах подбор параметров нечеткой системы производится в процессе обучения на экспериментальных данных. Алгоритмы обучения адаптивных нечетких систем относительно трудоемки и сложны по сравнению с алгоритмами обучения нейронных сетей, и, как правило, состоят из двух стадий: 1. Генерация лингвистических правил; 2. Корректировка функций принадлежности. Первая задача относится к задаче переборного типа, вторая – к оптимизации в непрерывных пространствах. При этом возникает определенное противоречие: для генерации нечетких правил необходимы функции принадлежности, а для проведения нечеткого вывода – правила. Кроме того, при автоматической генерации нечетких правил необходимо обеспечить их полноту и непротиворечивость.

Значительная часть методов обучения нечетких систем использует генетические алгоритмы. В англоязычной литературе этому соответствует специальный термин – Genetic Fuzzy Systems.

Значительный вклад в развитие теории и практики нечетких систем с эволюционной адаптацией внесла группа испанских исследователей во главе с Ф. Херрера (F. Herrera).

Нечеткие запросы

Нечеткие запросы к базам данных (fuzzy queries) – перспективное направление в современных системах обработки информации. Данный инструмент дает возможность формулировать запросы на естественном языке, например: "Вывести список недорогих предложений о съеме жилья близко к центру города", что невозможно при использовании стандартного механизма запросов. Для этой цели разработана нечеткая реляционная алгебра и специальные расширения языков SQL для нечетких запросов. Большая часть исследований в этой области принадлежит западноевропейским ученым Д. Дюбуа и Г. Праде.

Нечеткие ассоциативные правила

Нечеткие ассоциативные правила (fuzzy associative rules) – инструмент для извлечения из баз данных закономерностей, которые формулируются в виде лингвистических высказываний. Здесь введены специальные понятия нечеткой транзакции, поддержки и достоверности нечеткого ассоциативного правила.

Нечеткие когнитивные карты

Нечеткие когнитивные карты (fuzzy cognitive maps) были предложены Б. Коско в 1986 г. и используются для моделирования причинных взаимосвязей, выявленных между концептами некоторой области. В отличие от простых когнитивных карт, нечеткие когнитивные карты представляют собой нечеткий ориентированный граф, узлы которого являются нечеткими множествами. Направленные ребра графа не только отражают причинно-следственные связи между концептами, но и определяют степень влияния (вес) связываемых концептов. Активное использование нечетких когнитивных карт в качестве средства моделирования систем обусловлено возможностью наглядного представления анализируемой системы и легкостью интерпретации причинно-следственных связей между концептами. Основные проблемы связаны с процессом построения когнитивной карты, который не поддается формализации. Кроме того, необходимо доказать, что построенная когнитивная карта адекватна реальной моделируемой системе. Для решения данных проблем разработаны алгоритмы автоматического построения когнитивных карт на основе выборки данных.

Нечеткая кластеризация

Нечеткие методы кластеризации, в отличие от четких методов (например, нейронные сети Кохонена), позволяют одному и тому же объекту принадлежать одновременно нескольким кластерам, но с различной степенью. Нечеткая кластеризация во многих ситуациях более "естественна", чем четкая, например, для объектов, расположенных на границе кластеров. Наиболее распространены: алгоритм нечеткой самоорганизации c-means и его обобщение в виде алгоритма Густафсона-Кесселя.

Литература

• Заде Л. Понятие лингвистической переменной и его применение к принятию приближенных решений. – М.: Мир, 1976.
• Круглов В.В., Дли М.И. Интеллектуальные информационные системы: компьютерная поддержка систем нечеткой логики и нечеткого вывода. – М.: Физматлит, 2002.
• Леоленков А.В. Нечеткое моделирование в среде MATLAB и fuzzyTECH. – СПб., 2003.
• Рутковская Д., Пилиньский М., Рутковский Л. Нейронные сети, генетические алгоритмы и нечеткие системы. – М., 2004.
• Масалович А. Нечеткая логика в бизнесе и финансах. www.tora-centre.ru/library/fuzzy/fuzzy-.htm
• Kosko B. Fuzzy systems as universal approximators // IEEE Transactions on Computers, vol. 43, No. 11, November 1994. – P. 1329-1333.
• Cordon O., Herrera F., A General study on genetic fuzzy systems // Genetic Algorithms in engineering and computer science, 1995. – P. 33-57.

В основе нечеткой логики лежит теория нечетких множеств, изложенная в серии работ Л. Заде в 1965-1973 годах. Математическая теория нечетких множеств (fuzzy sets) и нечеткая логика (fuzzy logic) являются обобщениями классической теории множеств и классической формальной логики. Основной причиной появления новой теории стало наличие нечетких и приближенных рассуждений при описании человеком процессов, систем, объектов.

Л. Заде, формулируя это главное свойство нечетких множеств, базировался на трудах предшественников. В начале 1920-х годов польский математик Лукашевич трудился над принципами многозначной математической логики, в которой значениями предикатов могли быть не только «истина» или «ложь». В 1937 году еще один американский ученый М. Блэк впервые применил многозначную логику Лукашевича к спискам как множествам объектов и назвал такие множества неопределенными.

Нечеткая логика как научное направление развивалась непросто, не избежала она и обвинений в лженаучности. Даже в 1989 году, когда примеры успешного применения нечеткой логики в обороне, промышленности и бизнесе исчислялись десятками, Национальное научное общество США обсуждало вопрос об исключении материалов по нечетким множествам из институтских учебников.

Первый период развития нечетких систем (конец 60-х – начало 70-х гг.) характеризуется развитием теоретического аппарата нечетких множеств. В 1970 году Беллман совместно с Заде разработали теорию принятия решений в нечетких условиях.

В 70-80 годы (второй период) появляются первые практические результаты в области нечеткого управления сложными техническими системами (парогенератор с нечетким управлением). И. Мамдани в 1975 году спроектировал первый функционирующий на основе алгебры Заде контроллер, управляющий паровой турбиной. Одновременно стало уделяться внимание вопросам создания экспертных систем, построенных на нечеткой логике, разработке нечетких контроллеров. Нечеткие экспертные системы для поддержки принятия решений нашли широкое применение в медицине и экономике.

Наконец, в третьем периоде, который длится с конца 80-х годов и продолжается в настоящее время, появляются пакеты программ для построения нечетких экспертных систем, а области применения нечеткой логики заметно расширяются. Она применяется в автомобильной, аэрокосмической и транспортной промышленности, в области изделий бытовой техники, в сфере финансов, анализа и принятия управленческих решений и многих других. Кроме того, немалую роль в развитии нечеткой логики сыграло доказательство знаменитой теоремы FAT (Fuzzy Approximation Theorem) Б. Коско, в которой утверждалось, что любую математическую систему можно аппроксимировать системой на основе нечеткой логики.

Информационные системы, базирующиеся на нечетких множествах и нечеткой логике, называют нечеткими системами .

Достоинства нечетких систем:

· функционирование в условиях неопределенности;

· оперирование качественными и количественными данными;

· использование экспертных знаний в управлении;

· построение моделей приближенных рассуждений человека;

· устойчивость при действии на систему всевозможных возмущений.

Недостатками нечетких систем являются:

· отсутствие стандартной методики конструирования нечетких систем;

· невозможность математического анализа нечетких систем существующими методами;

· применение нечеткого подхода по сравнению с вероятностным не приводит к повышению точности вычислений.

Теория нечетких множеств. Главное отличие теории нечетких множеств от классической теории четких множеств состоит в том, что если для четких множеств результатом вычисления характеристической функции могут быть только два значения – 0 или 1, то для нечетких множеств это количество бесконечно, но ограничено диапазоном от нуля до единицы.

Нечеткое множество. Пусть U – так называемое универсальное множество, из элементов которого образованы все остальные множества, рассматриваемые в данном классе задач, например множество всех целых чисел, множество всех гладких функций и т.д. Характеристическая функция множества – это функция , значения которой указывают, является ли элементом множества A:

В теории нечетких множеств характеристическая функция называется функцией принадлежности, а ее значение – степенью принадлежности элемента x нечеткому множеству A.

Более строго: нечетким множеством A называется совокупность пар

где – функция принадлежности, то есть

Пусть, например, U ={a, b, c, d, e}, . Тогда элемент a не принадлежит множеству A, элемент b принадлежит ему в малой степени, элемент c более или менее принадлежит, элемент d принадлежит в значительной степени, e является элементом множества A.

Пример. Пусть универсум U есть множество действительных чисел. Нечеткое множество A, обозначающее множество чисел, близких к 10, можно задать следующей функцией принадлежности (рис. 21.1):

,

Нечёткая логика и нейронные сети

Введение

Нечёткая логика (англ. fuzzy logic) - раздел математики, являющийся обобщением классической логики и теории множеств, базирующийся на понятии нечёткого множества, впервые введённого Лотфи Заде в 1965 году как объекта с функцией принадлежности элемента к множеству, принимающей любые значения в интервале , а не только 0 или 1. На основе этого понятия вводятся различные логические операции над нечёткими множествами и формулируется понятие лингвистической переменной, в качестве значений которой выступают нечёткие множества.

Предметом нечёткой логики считается исследование рассуждений в условиях нечёткости, размытости, сходных с рассуждениями в обычном смысле, и их применение в вычислительных системах.

Направления исследований нечёткой логики

В настоящее время существует, по крайней мере, два основных направления научных исследований в области нечёткой логики:

Нечёткая логика в широком смысле (теория приближенных вычислений);

Нечёткая логика в узком смысле (символическая нечёткая логика).

Символическая нечёткая логика

Символическая нечёткая логика основывается на понятии t-нормы . После выбора некоторой t-нормы (а её можно ввести несколькими разными способами) появляется возможность определить основные операции над пропозициональными переменными: конъюнкцию, дизъюнкцию, импликацию, отрицание и другие.

Нетрудно доказать теорему о том, что дистрибутивность, присутствующая в классической логике, выполняется только в случае, когда в качестве t-нормы выбирается t-норма Гёделя.

Кроме того, в силу определенных причин, в качестве импликации чаще всего выбирают операцию, называемую residium (она, вообще говоря, также зависит от выбора t-нормы).

Определение основных операций, перечисленных выше, приводит к формальному определению базисной нечёткой логики, которая имеет много общего с классической булевозначной логикой (точнее, с исчислением высказываний).

Существуют три основных базисных нечётких логики: логика Лукасевича, логика Гёделя и вероятностная логика (англ. product logic). Интересно, что объединение любых двух из трёх перечисленных выше логик приводит к классической булевозначной логике.

Характеристическая функция

Для пространства рассуждения и данной функции принадлежности нечёткое множество определяется как

Функция принадлежности количественно градуирует приналежность элементов фундаментальногомножества пространства рассуждения нечёткому множеству . Значение означает, что элемент не включен в нечёткое множество, описывает полностью включенный элемент. Значения между и характеризуют нечётко включенные элементы.

Нечёткое множество и классическое, четкое (crisp ) множество

Примеры нечетких множеств

1. Пусть Е = {0, 1, 2, . . ., 10}, М = . Нечеткое множество «Несколько» можно определить следующим образом:

«Несколько» = 0,5/3 + 0,8/4 + 1/5 + 1/6 + 0,8/7 + 0,5/8; его характеристики: высота = 1, носитель = {3, 4, 5, 6, 7, 8}, точки перехода - {3, 8}.

2. Пусть Е = {0, 1, 2, 3,…, n ,… }. Нечеткое множество «Малый» можно определить:

3. Пусть Е = {1, 2, 3, . . ., 100} и соответствует понятию «Возраст», тогда нечеткое множество «Молодой» может быть определено с помощью

Нечеткое множество «Молодой» на универсальном множестве Е" = {ИВАНОВ, ПЕТРОВ, СИДОРОВ,...} задается с помощью функции при­надлежности μ Молодой (x ) на Е = {1, 2, 3, . . ., 100} (возраст), называемой по отношению к Е" функцией совместимости, при этом:

где х - возраст СИДОРОВА.

4. Пусть Е = {ЗАПОРОЖЕЦ, ЖИГУЛИ, МЕРСЕДЕС,… } – множе­ство марок автомобилей, а Е" = - универсальное множество «Сто­имость», тогда на Е" мы можем определить нечеткие множества типа:

Рис. 1.1. Примеры функций принадлежности

«Для бедных», «Для среднего класса», «Престижные», с функциями при­надлежности вида рис. 1.1.

Имея эти функции и зная стоимости автомобилей из Е в данный момент времени, мы тем самым определим на Е" нечеткие множества с этими же названиями.

Так, например, нечеткое множество «Для бедных», заданное на уни­версальном множестве Е = { ЗАПОРОЖЕЦ, ЖИГУЛИ, МЕРСЕДЕС,...}, выглядит так, как показано на рис. 1.2.

Рис. 1.2. Пример задания нечеткого множества

Аналогично можно определить нечеткое множество «Скоростные», «Средние», «Тихоходные» и т. д.

5. Пусть Е - множество целых чисел:

Е = {-8, -5, -3, 0, 1, 2, 4, 6, 9}.

Тогда нечеткое подмножество чисел, по абсолютной величине близких к нулю, можно определить, например, так:

А = {0/-8 + 0,5/-5 + 0,6/-3 +1/0 + 0,9/1 + 0,8/2 + 0,6/4 + 0,3/6 + 0/9}.

Логические операции

Включение. Пусть А и В - нечеткие множества на универсальном множестве Е. Говорят, что А содержится в В, если

Обозначение: А ⊂ В.

Иногда используют термин доминирование, т.е. в случае, ко­гда А ⊂ В, говорят, что В доминирует А.

Равенство. А и В равны, если

Обозначение: А = В.

Дополнение. Пусть М = , А и В – нечеткие множества, заданные на Е. А и В дополняют друг друга, если

Обозначение:

Очевидно, что (дополнение определено для М = , но очевидно, что его можно определить для любого упорядоченногоМ).

Пересечение. А ⋂ В - наибольшее нечеткое подмножество, содержащееся одновременно в А и В:

Объединение. A ∪В - наименьшее нечеткое подмножество, включающее как А, так и В, с функцией принадлежности:

Разность. с функцией принадлежности:

Дизъюнктивная сумма

А ⊕ В = (A - B ) ∪ (B - A ) = (A ⋂ ̅ B ) ∪ (̅A ⋂ B)

с функцией принадлежности:

Примеры. Пусть

Здесь:

1) А ⊂ В, т. е. А содержится в B или B доминирует А С несравнимо ни с A , ни с В, т.е. пары {А, С } и {А, С } - пары недоминируемых нечетких множеств.

2) A ≠ B ≠ C

3) ̅A = 0,6/x 1 + 0,8/x 2 + 1/x 3 + 0/x 4 ; ̅B = 0,3/x 1 + 0,1/x 2 + 0,9/x 3 +0/x 4 .

4) А ⋂ В = 0,4/x 1 + 0,2/x 2 + 0/x 3 + 1 /х 4 .

5) A ∪ В = 0,7/x 1 + 0,9/x 2 + 0,1/x 3 + 1/x 4 .

6) А - В = А ⋂ ̅В = 0,3/x 1 + 0,l/x 2 + 0/x 3 + 0/x 4 ;

В - А= ̅А ⋂ В = 0,6/x 1 + 0,8/x 2 + 0,l/x 3 + 0/x 4 .

7) А ⊕ В = 0,6/x 1 + 0,8/x 2 + 0,1/x 3 + 0/x 4 .

Наглядное представление логических операций над нечеткими множествами. Для нечетких множеств можно строить визуальное представление. Рассмотрим прямоуголь­ную систему координат, на оси ординат которой откладываются значения μ А (х), на оси абсцисс в произвольном порядке распо­ложены элементы Е (мы уже использовали такое представление в примерах нечетких множеств). Если Е по своей природе упо­рядочено, то этот порядок желательно сохранить в расположении элементов на оси абсцисс. Такое представление делает нагляд­ными простые логические операции над нечеткими множествами (см. рис. 1.3).

Рис. 1.3. Графическая интерпретация логических операций:
α - нечеткое множество А; б - нечеткое множество̅А, в - А ⋂ ̅А; г -A ∪ ̅А

На рис. 1.3α заштрихованная часть соответствует нечеткому множеству А и, если говорить точно, изображает область значений А и всех нечетких множеств, содержащихся в А. На рис. 1.3б , в, г даны ̅А, А ⋂ ̅A, A U ̅А.

Свойства операций ∪ и ⋂

Пусть А, В, С - нечеткие множества, тогда выполняются сле­дующие свойства:

В отличие от четких множеств, для нечетких множеств в общем

A ⋂ ̅A ≠ ∅, A ∪ ̅A ≠ E

(что, в частности, проиллюстрировано выше в примере наглядного представления нечетких множеств).

Замечание . Введенные выше операции над нечеткими мно­жествами основаны на использовании операций maxи min. В те­ории нечетких множеств разрабатываются вопросы построения обобщенных, параметризованных операторов пересечения, объеди­нения и дополнения, позволяющих учесть разнообразные смысло­вые оттенки соответствующих им связок «и», «или», «не».

Треугольные нормы и конормы

Один из подходов к операторам пересечения и объединения за­ключается в их определении в классе треугольных норм и конорм.

Треугольной нормой(t-нормой) называется бинарная операция (двуместная действительная функция)

1. Ограниченность: .

2. Монотонность: .

3. Коммутативность: .

4. Ассоциативность: .

Примеры треугольных норм

min(μ A , μ B )

произведение μ A · μ B

max(0, μ A + μ B - 1 ).

Треугольной конормой (сокращенно -конормой) называется двухместная действительная функция

удовлетворяющая следующим условиям:

1. Ограниченность: .

2. Монотонность: .

3. Коммутативность: .

4. Ассоциативность: .

Треугольная конорма является архимедовой , если она непрерывна
и для любого нечеткого множества выполнено неравенство .

Она называется строгой, если функция строго убывает по обоим аргументам.

Примеры t-конорм

max(μ A , μ B )

μ A + μ B - μ A · μ B

min(1, μ A + μ B ).

Примерами треугольных конорм являются следующие операторы :

Треугольная норма T и треугольная конорма S называются дополнительными бинарными операциями, если

T(a ,b ) + S (1 − a ,1 − b ) = 1

Наибольшей популярностью в теории Заде пользуются три пары дополнительных треугольных норм и конорм.

1) Пересечение и объединение по Заде:

T Z (a ,b ) = min{a ,b }, S Z (a ,b ) = max{a ,b }.

2) Пересечение и объединение по Лукасевичу:

3) Вероятностное пересечение и объединение:

Операторы дополнения

В теории нечетких множеств оператор дополнения не является единственным.

Помимо общеизвестного

существует целый набор операторов дополнения нечеткого множества .

Пусть задано некоторое отображение

.

Это отображение будет называться оператором отрицания в теории нечетких множеств , если выполняются следующие условия:

Если кроме этого выполняются условия:

(3) - строго убывающая функция

(4) - непрерывная функция

то она называется строгим отрицанием .

Функция называется сильным отрицанием или инволюцией , если наряду с условиями (1) и (2) для нее справедливо:

(5) .

Приведем примеры функции отрицания:

Классическое отрицание: .

Квадратичное отрицание: .

Отрицание Сугено: .

Дополнение порогового типа: .

Будем называть любое значение , для которого , равновесной точкой . Для любого непрерывного отрицания существует единственная равновесная точка.

Нечеткие числа

Нечеткие числа - нечеткие переменные, определенные на числовой оси, т.е. нечеткое число определяется как нечеткое множество А на множестве действительных чисел ℝ с функцией принадлежности μ А (х ) ϵ , где х - действительное число, т.е. х ϵ ℝ.

Нечеткое число А нормально, если тах μ А (x ) = 1; выпуклое, если для любых х ≤ у ≤ z выполняется

μ А (х) ≥ μ А (у ) ˄ μ A (z ).

Множество α -уровня нечеткого числа А определяется как

Аα = {x /μ α (x ) ≥ α }.

Подмножество S A ⊂ ℝ называется носителем нечеткого числа А, если

S A = { x/μ A (x) > 0 }.

Нечеткое число А унимодально, если условие μ А (х ) = 1 спра­ведливо только для одной точки действительной оси.

Выпуклое нечеткое число А называется нечетким нулем, если

μ А (0) = sup (μ A (x )).

Нечеткое число А положительно, если ∀x ϵ S A , х > 0 и отрицательно, если ∀х ϵ S A , х < 0.

Нечеткие числа (L-R)-Tипа

Нечеткие числа (L-R)-типа - это разновидность нечетких чисел специального вида, т.е. задаваемых по определенным правилам с целью снижения объема вычислений при операциях над ними.

Функции принадлежности нечетких чисел (L-R)-типa задаются с помощью невозрастающих на множестве неотрицательных дей­ствительных чисел функций действительного переменного L(x ) и R(x ), удовлетворяющих свойствам:

а) L(-x ) = L(x ), R(-x ) = R(x );

б) L(0) = R(0).

Очевидно, что к классу (L-R)-функций относятся функции, графики которых имеют вид, приведенный на рис. 1.7.

Рис. 1.7. Возможный вид (L-R)-функций

Примерами аналитического задания (L-R)-функций могут быть

Пусть L(у )и R(у )- функции (L-R)-типа (конкретные). Уни­модальное нечеткое число А с модой а (т. е. μ А (а ) = 1) с помощью L(у )и R(у ) задается следующим образом:

где а - мода; α > 0, β > 0 - левый и правый коэффициенты нечеткости.

Таким образом, при заданных L(у )и R(у ) нечеткое число (уни­модальное) задается тройкой А = (а , α, β ).

Толерантное нечеткое число задается, соответственно, четвер­кой параметров А = (a 1 , а 2 , α, β ), где а 1 иа 2 - границы толе­рантности, т.е. в промежутке [a 1 , а 2 ] значение функции принад­лежности равно 1.

Примеры графиков функций принадлежности нечетких чисел (L-R)-типа приведены на рис. 1.8.

Рис. 1.8. Примеры графиков функций принадлежности нечетких чисел (L-R)-типа

Отметим, что в конкретных ситуациях функции L(у), R(у), а также параметры а, β нечетких чисел (а , α, β ) и (a 1 , а 2 , α, β ) должны подбираться таким образом, чтобы результат операции (сложения, вычитания, деления и т.д.) был точно или приблизи­тельно равен нечеткому числу с теми же L(у) и R(у), а параметры α" и β" результата не выходили за рамки ограничений на эти па­раметры для исходных нечетких чисел, особенно если результат в дальнейшем будет участвовать в операциях.

Замечание . Решение задач математического моделирова­ния сложных систем с применением аппарата нечетких множеств требует выполнения большого объема операций над разного рода лингвистическими и другими нечеткими переменными. Для удоб­ства исполнения операций, а также для ввода-вывода и хранения данных, желательно работать с функциями принадлежности стан­дартного вида.

Нечеткие множества, которыми приходится оперировать в боль­шинстве задач, являются, как правило, унимодальными и нор­мальными. Одним из возможных методов аппроксимации унимо­дальных нечетких множеств является аппроксимация с помощью функций (L-R)-типа.

Примеры (L-R)-представлений некоторых лингвистических пе­ременных приведены в табл. 1.2.

Таблица 1.2. Возможное (L-R)-представление некоторых лингвистических переменных

Нечеткие отношения

Нечеткие отношения играют фундаментальную роль в теории нечетких систем. Аппарат теории нечетких отношений используется при построении теории нечетких автоматов, при моделировании структуры сложных систем, при анализе процессов принятия решений.

Основные определения

Теория нечетких отношений находит также приложение в задачах, в которых традиционно применяется теория обычных (четких) отношений. Как правило, аппарат теории четких отношений используется при качественном анализе взаимосвязей между объектами исследуемой системы, когда связи носят дихотомический характер и могут быть проинтерпретированы в терминах "связь присутствует", "связь отсутствует", либо когда методы количественного анализа взаимосвязей по каким-либо причинам неприменимы и взаимосвязи искусственно приводятся к дихотомическому виду. Например, когда величина связи между объектами принимает значения из ранговой шкалы, выбор порога на силу связи позволяет преобразовать связь к требуемому виду. Однако, подобный подход, позволяя проводить качественный анализ систем, приводит к потере информации о силе связей между объектами либо требует проведения вычислений при разных порогах на силу связей. Этого недостатка лишены методы анализа данных, основанные на теории нечетких отношений , которые позволяют проводить качественный анализ систем с учетом различия в силе связей между объектами системы.

Обычное неразмытое -арное отношение определяется как подмножество декартова произведения множеств

Подобно нечеткому множеству, нечеткое отношение можно задать с помощью его функции принадлежности

где в общем случае будем считать, что - это полная дистрибутивная решетка. Таким образом, - это частично упорядоченное множество, в котором любое непустое подмножество имеет наибольшую нижнюю и наименьшую верхнюю грани иоперации пересечения и объединения в удовлетворяют законам дистрибутивности. Все операции над нечеткими отношениями определяются с помощью этих операций из . Например, если в качестве взять ограниченное множество вещественных чисел, то операциями пересечения и объединения в будут, соответственно, операции и , и этиоперации будут определять и операции над нечеткими отношениями .

Если множества и конечны, нечеткое отношение между и можно представить с помощью его матрицы отношения , первой строке и первому столбцу которой ставятся в соответствие элементы множеств и , а на пересечении строки и столбца помещается элемент (см. табл.2.1).

Таблица 2.1.
			0,5	0,8
	0,7		0,6	0,3
		0,7		0,4

В случае, когда множества и совпадают, нечеткое отношение называют нечетким отношением на множестве X.

В случае конечных или счетных универсальных множеств очевидна интерпретация нечеткого отношения в виде взвешенного графа , в котором каждая пара вершин из соединяется ребром с весом .

Пример . Пусть и , тогда нечеткий граф , изображенный на рис рис. 2.1, задает некотороенечеткое отношение .

Рис. 2.1.

Свойства нечетких отношений

Различные типы нечетких отношений определяются с помощью свойств, аналогичных свойствам обычных отношений, причем для нечетких отношений можно указать различные способы обобщения этих свойств.

1. Рефлексивность :

2. Слабая рефлексивность :

3. Сильная рефлексивность :

4. Антирефлексивность :

5. Слабая антирефлексивность :

6. Сильная антирефлексивность :

7. Симметричность :

8. Антисимметричность :

9. Асимметричность :

10. Сильная линейность :

11. Слабая линейность :

12. Транзитивность :

Проекции нечетких отношений

Важную роль в теории нечетких множеств играет понятие проекции нечеткого отношения . Дадим определение проекции бинарного нечеткого отношения .

Пусть - функция принадлежности нечеткого отношения в . Проекции и отношения на и - есть множества в и с функцией принадлежности вида

Условной проекцией нечеткого отношения на , при произвольном фиксированном , называется множество с функцией принадлежности вида .

Аналогично определяется условная проекция на при заданном :

Из данного определения видно, что проекции и не влияют на условные проекции и , соответственно. Дадим далее определение , которое учитывает их взаимосвязь.

Название: Нечеткая логика и искусственные нейронные сети.

Как известно, аппарат нечетких множеств и нечеткой логики уже давно (более 10 лет) с успехом применяется для решения задач, в которых исходные данные являются ненадежными и слабо формализованными. Сильные стороны такого подхода:
-описание условий и метода решения задачи на языке, близком к естественному;
-универсальность: согласно знаменитой теореме FAT (Fuzzy Approximation Theorem), доказанной Б.Коско (B.Kosko) в 1993 г., любая математическая система может быть аппроксимирована системой, основанной на нечеткой логике;

Вместе с тем для нечетких экспертных и управляющих систем характерны и определенные недостатки:
1) исходный набор постулируемых нечетких правил формулируется экспертом-человеком и может оказаться неполным или противоречивым;
2) вид и параметры функций принадлежности, описывающих входные и выходные переменные системы, выбираются субъективно и могут оказаться не вполне отражающими реальную действительность.
Для устранения, по крайней мере, частично, указанных недостатков рядом авторов было предложено выполнять нечеткие экспертные и управляющие системы адаптивными - корректируя, по мере работы системы, и правила и параметры функций принадлежности. Среди нескольких вариантов такой адаптации одним из самых удачных, по-видимому, является метод так называемых гибридных нейронных сетей.
Гибридная нейронная сеть формально по структуре идентична многослойной нейронной сети с обучением, например, по алгоритму обратного распространения ошибки, но скрытые слои в ней соответствуют этапам функционирования нечеткой системы. Так:
-1-й слой нейронов выполняет функцию введения нечеткости на основе заданных функций принадлежности входов;
-2-й слой отображает совокупность нечетких правил;
-3-й слой выполняет функцию приведения к четкости.
Каждый из этих слоев характеризуется набором параметров (параметрами функций принадлежности, нечетких решающих правил, акти-
вационных функций, весами связей), настройка которых производится, в сущности, так же, как для обычных нейронных сетей.
В книге рассмотрены теоретические аспекты составляющих подобных сетей, именно, аппарат нечеткой логики, основы теории искусственных нейронных сетей и собственно гибридных сетей применительно к Задачам управления и принятия решений в условиях неопределенности.
Особое внимание уделено программной реализации моделей указанных подходов инструментальными средствами математической системы MATLAB 5.2/5.3.

Предыдущие статьи:
