Можно использовать источник бесперебойного питания. Источники бесперебойного питания: попытка выработки комплексной методики тестирования. Подключение и работа ИБП с нагрузкой

Некачественное электропитание – одна из основных проблем выхода из строя бытовой, офисной или промышленной техники. Несмотря на то, что помехи, возникающие в электрической сети, носят периодический характер, они оказывают пагубное влияние на компоненты современных электронных устройств, подключаемых к розетке. Для защиты критически необходимого оборудования или сохранения данных при исчезновении питающего напряжения наиболее часто используются источники бесперебойного питания.

Основные схемы работы и сферы применения источников бесперебойного питания

Назначение ИБП – обеспечение корректной работы нагрузки при резких «провалах» или «всплесках» напряжения, а также обеспечение кратковременной автономной работы подключенного оборудования при полном отключении электроэнергии. Современные бесперебойники делятся на три класса:

1. Резервные или Offline
2. Линейно-интерактивные
3. С двойным преобразованием энергии

Их конструкция и функционал несколько отличаются, но, как пользоваться бесперебойником, разобраться сможет каждый.

Для чего нужен ИБП резервного типа? Основная сфера его применения – защита бытового компьютерного и мультимедийного оборудования. Схема его работы предельно проста: в штатном режиме нагрузка питается от сети, а при исчезновении в ней напряжения прибор переключается в режим работы от батареи. Время переключения между типами функционирования - ненулевое. стоит относительно недорого и позволит защитить оборудование от незначительных перепадов напряжения и кратковременного исчезновения напряжения.

Преимущества ИБП линейно-интерактивного типа заключаются в более плавной стабилизации сигнала и возможности работы в широком диапазоне входных напряжений. Такие устройства не позволяют корректировать частоту сигнала при питании от сети, в режиме же питания от аккумуляторных элементов могут выдавать «чистую» или аппроксимированную синусоиду. Как можно использовать бесперебойник Line-Interactive? Он отлично подходит для защиты мониторов, системных блоков, узлов ЛВС, рабочих станций, компьютерной периферии и прочих устройств с импульсными блоками питания, что делает его отличным .

Наиболее совершенный в плане защиты оборудования – ИБП с двойным преобразованием энергии. Но что ценного в бесперебойнике, разработанного по схеме Online? Для него характерно мгновенное переключение между режимами работы и независимость параметров сигнала на выходе от параметров на входе UPS. Поэтому именно этот тип ИБП предназначен для коммутации оборудования, особенно требовательного к качеству электропитания. Среди бесперебойников Online топологии, исходя из сферы их применения, можно выделить следующий типы:

Альтернативные варианты защитного оборудования

Многие задаются вопросом: а нужен ли бесперебойник, если напряжение в сети не пропадает, а просто «скачет»? Нужен ли бесперебойник для компьютера в таком случае? Ответом на эти вопросы может стать взгляд в сторону стабилизаторов напряжения. Эти устройства позволяют корректировать сигнал в очень широком диапазоне, подавая на вход нагрузки напряжение такого уровня, который был задан пользователем. В этом заключается основное достоинство данных приборов. Основным же недостатком является то, что стабилизатор перестаёт работать одновременно с исчезновением напряжения в электросети. Основная проблема устройств стабилизации – невозможность обеспечить автономную работу нагрузки. Поэтому важно чётко понимать, от чего именно необходимо защитить аппаратуру: от колебаний уровня сигнала или от частых и кратковременных отключений электроэнергии. В первом случае выходом из ситуации станет стабилизатор напряжения, во втором же – источник бесперебойного питания, назначение которого несколько обширнее.

Но что делать, если уровень сигнала в электросети относительно стабильный, но имеют место длительные отключения энергии? Выходом из такой ситуации может стать приобретение дизельного генератора. Они выпускаются с разными диапазонами мощностей и могут быть применены для обслуживания как бытовых, так и промышленных объектов. Различают модели на дизельном топливе и на бензине. Стартёр устройства может быть как ручным, так и электрическим. Преимущество использования такой установки заключается в том, что она может обеспечивать длительное время автономной работы оборудования с перерывами исключительно на сервисное обслуживание или дозаправку. Такая техника компактна, проста в обслуживании и легка в эксплуатации.

Эксплуатация ДГУ не лишена и ряда недостатков, к ним можно отнести:

• Невозможность самостоятельного перехода на питание нагрузки при исчезновении напряжения в сети электропитания;
• Шум в процессе работы;
• Наличие выхлопных газов;
• Большое количество расходных материалов (свечи, топливо и пр.)

Комплексные решения для защиты электронной аппаратуры

Для обеспечения максимальной защиты телекоммуникационного, серверного или промышленного оборудования использования одного типа устройств может быть недостаточно. Поэтому наиболее оптимальным решением может стать их комбинирование. К примеру, ИБП для аварийного освещения не обеспечит должного уровня автономности. Такая задача решается путём последовательного подключения блока бесперебойного питания и ДГУ. Для чего нужен бесперебойник в такой схеме? Для фильтрации напряжения и обеспечения автономности работы системы до тех пор, пока генератор не запустится и не войдёт в рабочий режим.

Для чего и как можно использовать бесперебойник в паре с стабилизатором напряжения? Для корректной работы оборудования на участках электросети, где наблюдаются частные перепады напряжения, которые не сопровождаются полным его отключением. За счёт этого может быть достигнуто существенное удешевление конструкции: недорогое устройство стабилизации обеспечит эффективную корректировку сигнала, а ИБП среднего уровня позволит добиться приемлемого уровня автономности.

Источник бесперебойного питания, ИБП, UPS – как только не называют этот нехитрый аппарат, способный обеспечивать бесперебойное энергоснабжение на объектах особой важности. К таким объектам, в первую очередь, относятся предприятия атомной энергетики, нефтедобывающие, нефтеперерабатывающие комплексы и объекты социальной инфраструктуры.

Не менее важное значение приобретает бесперебойное электроснабжение и в домашних условиях: эффективная работа локальных компьютерных сетей и персональных компьютеров напрямую зависит от электроэнергии. В случае перебоев с электроснабжением или при его полном отключении позволит работать компьютеру еще несколько десятков минут, чего достаточно для сохранения необходимых данных и безопасного отключения компьютера.

Понятно, что цены на ИБП для одного компьютера и цены на ИБП для большого производства будут отличаться друг от друга. Поэтому, выбирая ИБП/ UPS , необходимо знать о тех или иных видах таких аппаратов.

Классификация и виды ИБП

Исходя из различных параметров, ИБП принято разделять на несколько видов. Если в качестве определяющего фактора использовать мощность ИБП , то среди них выделяются аппараты высокой, средней и малой мощности. Тот или иной класс мощности используется для различных целей, и ясно, что использовать мощностью в несколько сотен ватт будет не совсем целесообразно в домашних условиях для одного компьютера.

Другим классифицирующим параметром, определяющим типы ИБП , принято считать принцип действия самих систем бесперебойного питания. В связи с этим выделяют такие категории ИБП как онлайновые (on-line), оффлайновые (off-line) и линейно-интерактивные (line-interactive).

Оффлайновый источник бесперебойного питания при нормальной работе обеспечивает подключение к основной питающей сети. В аварийном режиме питание переключается на резервные источники, в данном случае на аккумуляторные батареи. Основным преимуществом ИБП оффлайнового типа остается его простота исполнения и неприхотливость в работе.

Линейно-интерактивные ИБП помимо коммутирующего устройства имеют в своем составе стабилизатор входящего напряжения. То есть источник бесперебойного питания такого типа не только обеспечивает автономное энергоснабжение приборов при отключении электроэнергии, но и защищает от пониженного или повышенного напряжения без общего переключения на аварийный режим.

Онлайновый источник бесперебойного питания построен по принципу двойного преобразования напряжения. Поступающее на входе переменное напряжение с помощью выпрямителя трансформируется в постоянное, а затем при помощи инвертора снова становится переменным. Все это способствует установлению стабильного уровня выходного напряжения, а также гасит помехи основной питающей сети.

Требования к качеству электроэнергии законодательно прописаны государственными стандартами и довольно жесткими нормативами. Электроснабжающие организации прилагают много усилий для их соблюдения, но, они не всегда реализуются.

В наших квартирах, да и на производстве, периодически возникают:

полные отключения электричества на неопределенное время;

апериодические кратковременные (10÷100 мс) высоковольтные (до 6 кВ) импульсы напряжения;

всплески и снижения напряжения с различной продолжительностью;

накладки высокочастотных шумов;

уходы частоты.

Все эти неполадки отрицательно влияют на работу бытовых и офисных потребителей электроэнергии. Особенно страдают от качества электропитания микропроцессорные и компьютерные устройства, которые не только совершают сбои, но и могут полностью потерять свою работоспособность.

Назначение и виды источников бесперебойного питания

Чтобы сократить риски от возникновения неисправностей питающей электрической сети используются резервные устройства, которые принято называть источниками бесперебойного питания (ИБП) или UPS (образовано от сокращения английской фразы «Uninterruptible Power Supply») .

Они изготавливаются с разной конструкцией для решения специфических задач потребителя. Например, мощные ИБП с гелиевыми аккумуляторами способны поддерживать энергоснабжение целого коттеджа в течение нескольких часов.

Их АКБ получают заряд от линии электропередач, ветрогенератора, или других носителей электроэнергии через выпрямительное устройство инвертора. Они же подпитывают электрические потребители коттеджа.

Когда внешний источник отключается, то аккумуляторы разряжаются на подключенную в их сеть нагрузку. Чем больше емкость АКБ и меньше ток их разряда, тем дольше они работают.

Иисточники бесперебойного питания средней мощности могут резервировать , систем поддержания микроклимата в помещениях и подобного оборудования.

В то же время самые простые модели UPS способны только завершить программу аварийного отключения компьютера. При этом длительность всего процесса их работы не превысит 9÷15 минут.

Компьютерные источники бесперебойного питания бывают:

встроенными в корпус устройства;

внешними.

Первые конструкции распространены в ноутбуках, нетбуках, планшетах и подобных мобильных устройствах, работающих от встроенного аккумулятора, который снабжен схемой переключения питания и нагрузки.

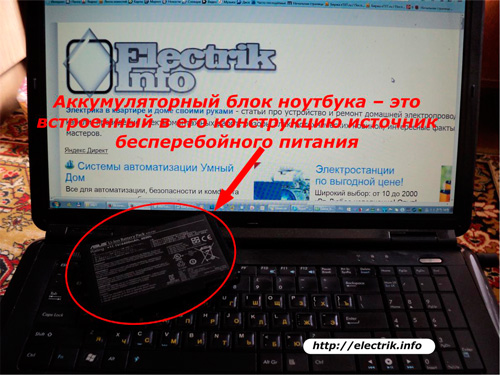

АКБ ноутбука со встроенным контроллером является источником бесперебойного питания. Его схема в автоматическом режиме защищает работающее оборудование от неисправностей электросети.

Внешние конструкции ИБП , предназначенные для нормального завершения программ стационарного компьютера, изготавливаются отдельным блоком.

Их подключают через сетевой адаптер питания к электрической розетке. От них запитывают только те устройства, которые отвечают за работу программ:

системный блок с подключенной клавиатурой;

монитор, отображающий происходящие процессы.

Остальные периферийные устройства: сканеры, принтеры, акустические колонки и другое оборудование от UPS не запитывают. Иначе они при аварийном завершении программ будут забирать на себя часть энергии, накопленной в аккумуляторах.

Варианты построения рабочих схем ИБП

Компьютерные и промышленные UPS изготавливают по трем основным вариантам:

резервирования электропитания;

интерактивной схемы;

двойного преобразования электроэнергии.

При первом методе резервной схемы , обозначаемым английскими терминами «Standby» или «Off-Line» напряжение поступает из сети к компьютеру через ИБП, в котором электромагнитные помехи устраняются встроенными фильтрами. Здесь же установлен , емкость которого поддерживается током заряда, регулируемым контроллером.

Когда пропадает или выходит за установленные нормативы внешнее питание, то контроллер направляет энергию АКБ на питание потребителей. Для преобразования постоянного тока в переменный подключается простой инвертор.

Преимущества UPS Standby

Источники бесперебойного питания схемы Off-Line обладают высоким КПД, при поданном на них напряжении, тихо работают, мало выделяют тепла и относительно дешевы.

Недостатки

UPS Standby выделяются:

долгим переходом на питание от аккумулятора 4÷13 мс;

искаженной формой выходного сигнала, выдаваемого инвертором в виде меандра, а не гармоничной синусоиды;

отсутствием корректировки напряжения и частоты.

Такие устройства наиболее распространены на персональных компьютерах.

ИБП интерактивной схемы

Их обозначают английским термином ««Line-Interactive». Они выполняются по предыдущей, но более усложненной схеме за счет включения стабилизатора напряжения, использующего автотрансформатор со ступенчатым регулированием.

Это обеспечивает корректировку величины выходного напряжения, но управлять частотой сигнала они не способны.

Фильтрация помех в нормальном режиме и переход на инверторное питание при авариях происходит по алгоритмам UPS Standby.

Добавлением стабилизатора напряжения различных моделей с методиками управления им позволило создавать инверторы с формой сигнала не только меандра, но и синусоиды. Однако, небольшое количество ступеней регулирования на основе релейных переключений не позволяет реализовать функции полной стабилизации.

Особенно это характерно для дешевых моделей, которые при переходе на питание от аккумулятора не только завышают частоту выше номинальной, но и искажают форму синусоиды. Помехи вносит встроенный трансформатор, в сердечнике которого происходят процессы гистерезиса.

В дорогих моделях работают инверторы на полупроводниковых ключах. UPS Line-Interactive имеют большее быстродействие при переходе на питание от АКБ, чем у ИБП Off-Line. Оно обеспечивается работой алгоритмов синхронизации между входящим напряжением с выдаваемыми сигналами. Но при этом происходит некоторое занижение КПД.

ИБП Line-Interactive нельзя использовать для питания асинхронных двигателей, которые массово установлены на всей бытовой технике, включая системы отопления. Их используют для работы устройств с , где питание фильтруется и выпрямляется одновременно: компьютеров и бытовой электроники.

ИБП двойного преобразования

Эта схема UPS получила название по английскому словосочетанию On-line» и работает на оборудовании, требующем высококачественного питания. В ней производится двойная конверсия электроэнергии, когда синусоидальные гармоники переменного тока постоянно преобразуются выпрямителем в постоянную величину, пропускаемую через инвертор для создания повторной синусоиды на выходе.

Здесь АКБ постоянно подключен в схему, что исключает необходимость его коммутаций. Этим способом практически исключается период подготовки источника бесперебойного питания на переключения.

Работу ИБП On-line по состоянию аккумулятора можно разделить на три этапа:

стадия заряда;

состояние ожидания;

разряд на работу компьютера.

Период заряда

Цепи входа и выхода синусоиды разорваны внутренним переключателем UPS.

Подключенный к выпрямителю аккумулятор получает энергию заряда до тех пор, пока его емкость не восстановится до оптимальных значений.

Период готовности

После окончания заряда АКБ автоматика источника бесперебойного питания замыкает внутренний переключатель.

Аккумулятор поддерживает состояние готовности к работе в буферном режиме.

Период разряда

АКБ автоматически переводится на питание компьютерной станции.

У источников бесперебойного питания, работающих по методике двойного преобразования электроэнергии, КПД в режиме питания от линии ниже, чем у других моделей из-за расхода энергии на выделение тепла и шума. Но в сложных конструкциях применяются методики, позволяющие увеличить КПД.

UPS On-line споосбны выправлять не только величину напряжения, но и его частоту колебаний. Это выгодно отличает их от предыдущих моделей и позволяет использовать для питания различных сложных устройств с асинхронными двигателями. Однако, стоимость таких устройств значительно выше предыдущих моделей.

Состав ИБП

В зависимости от вида рабочей схемы в комплект источника бесперебойного питания входят:

аккумуляторы для накопления электроэнергии;

Обеспечивающее поддержание работоспособности АКБ;

инвертор для формирования синусоиды,

схема управления процессами;

программное обеспечение.

Для удаленного доступа к устройству может использоваться локальная сеть, а повысить надежность схемы можно за счет ее резервирования.

В отдельных источниках бесперебойного питания используется режим «Байпас», когда нагрузка запитывается отфильтрованным напряжением сети без работы основной схемы устройства.

Часть UPS имеет ступенчатый регулятор напряжения «Бустер», управляемый от автоматики.

В зависимости от необходимости выполнять сложные технические решения источники бесперебойного питания могут оснащаться еще дополнительными специальными функциями.

Прежде чем купить новый ИБП, следует ознакомиться с некоторыми «внутренними» аспектами его функционирования. А для того чтобы источник бесперебойного питания служил вам как можно дольше и вложение ваших средств оказалось максимально эффективным, постарайтесь следовать приведенным ниже советам.

Какие батареи используются в ИБП

Во всех ИБП, производимых АРС (и другими известными крупными производителей ИБП), используются свинцовые кислотные аккумуляторные батареи, очень похожие на самые обычные автомобильные аккумуляторы. Разница заключается в том, что, если уж приводить подобное сравнение, то батареи, используемые АРС, изготовлены по одной технологии с самыми дорогими из доступных на сегодняшний день автомобильными аккумуляторами: содержащийся внутри электролит находится в гелеобразном состоянии и не разливается при повреждениях корпуса; батарея герметизирована, вследствие чего она не требует ухода, не выделяет при эксплуатации вредных и взрывоопасных газов (водорода), ее можно «кантовать» как угодно, без опасения пролить электролит.

Насколько долговечны батареи ИБП

Несмотря на то что в различных ИБП используется, казалось бы, одна и та же батарейная технология, наблюдаются колебания срока эксплуатации батарей ИБП разных изготовителей в широких пределах. Это весьма важно для пользователей, поскольку замена батарей стоит дорого (до 30% первоначальной стоимости ИБП). Выход батарей из строя снижает эффективность системы, является источником простоев и лишней головной боли. На надежность батареи значительное влияние оказывает температура. Дело в том, что естественные процессы, вызывающие старение батареи, во многом зависят от температуры. Подробные данные испытаний, предоставленные изготовителями батарей, показывают, что срок эксплуатации батареи при повышении температуры на каждые 10°C снижается на 10%. Это означает, что конструкция ИБП должна предусматривать минимальный нагрев батареи. Все ИБП с топологией online и гибридные online-источники нагреваются сильнее, нежели резервные или линейно-интерактивные (вот почему первым требуется вентилятор). Это важнейшая причина, в силу которой ИБП резервного и линейно-интерактивного типов реже нуждаются в замене батарей, чем ИБП с топологией online.

Стоит ли обращать внимание на конструкцию зарядного устройства при выборе ИБП?

Зарядное устройство является важным компонентом ИБП. Условия подзарядки батарей оказывают существенное влияние на их долговечность. Срок службы батареи ИБП максимален в том случае, если она непрерывно подзаряжается от зарядного устройства с постоянным или «плавающего» типа напряжением. Фактически срок эксплуатации подзаряжаемой батареи значительно превышает срок простого хранения. Это происходит потому, что некоторые естественные процессы старения приостанавливаются постоянной подзарядкой. Поэтому необходимо подзаряжать батарею, даже если ИБП отключен. Во многих случаях ИБП отключают регулярно (если защищаемая нагрузка отключена, то незачем держать включенным и ИБП, поскольку он может сработать и вызвать нежелательный износ батареи). Многие из предлагаемых в продаже ИБП не обеспечивают важной функции постоянной подзарядки.

Влияет ли напряжение на надежность?

Батареи состоят из отдельных ячеек, примерно по 2 В каждая. Для создания батареи более высокого напряжения отдельные элементы соединяют последовательно. В 12-вольтовой батарее - шесть элементов, в 24-вольтовой - 12 элементов и т.д. Когда батарея находится под непрерывной подзарядкой, как в системах ИБП, отдельные элементы подзаряжаются одновременно. В силу неизбежного разброса параметров некоторые элементы отбирают большую по сравнению с другими долю напряжения зарядки. Это вызывает преждевременное старение подобных элементов. Надежность группы из последовательно соединенных элементов определяется надежностью наименее надежного элемента. Поэтому, когда один из элементов выходит из строя, выходит из строя и батарея в целом. Доказано, что скорость процессов старения непосредственно связана с количеством элементов в батарее, в связи с этим скорость старения возрастает при повышении напряжения батареи. В лучших типах ИБП применяется меньшее количество более мощных элементов вместо большего количества элементов меньшей мощности, тем самым достигается повышенная надежность. Некоторые изготовители применяют батареи высокого напряжения, что при заданном уровне мощности дает возможность уменьшить число проводных соединений и полупроводников, снизив, таким образом, стоимость ИБП. Напряжение батареи большинства типичных ИБП при мощности порядка 1кВА составляет 24...96 В. При таком уровне мощности у батарей ИБП фирмы АРС, в частности семейства Smart-UPS, напряжение не превышает 24 В. Батареи низкого напряжения в ИБП, производимых компанией АРС, имеют более высокий по сравнению с конкурирующими устройствами срок эксплуатации. Средний срок эксплуатации в батареях АРС равен 3-5 годам (в зависимости от температурного режима, частоты циклов разряд/заряд), тогда как некоторые изготовители указывают срок эксплуатации только 1 год. В течение 10-летнего срока использования ИБП пользователи некоторых систем затрачивают на батареи вдвое больше, чем на само устройство! Хотя разработка ИБП с применением высоковольтных батарей оказывается проще и обходится производителю и дешевле, на пользователя в таком случае ложатся скрытые расходы в виде укороченного срока эксплуатации ИБП.

Почему «пульсирующий» ток уменьшает срок службы батареи

В идеальном варианте для увеличения времени использования батарею ИБП необходимо постоянно держать на «плавающей» или постоянной подзарядке. В такой ситуации полностью заряженная батарея отбирает от зарядного устройства небольшое количество тока, называемого плавающим током, или током самозарядки. Несмотря на рекомендации изготовителей батарей, в некоторых системах ИБП батареи дополнительно подвергаются действию пульсирующего тока. Пульсирующие токи возникают потому, что инвертор, вырабатывающий переменный ток для нагрузки, потребляет на входе постоянный ток. Выпрямитель же, находящийся на входе ИБП, всегда выдает пульсирующий ток. Коэффициент остается ненулевым даже при использовании самых современных схем выпрямления и подавления пульсаций. Поэтому батарее, включенной параллельно выходу выпрямителя, приходится отдавать какой-то ток в те моменты времени, когда ток на выходе выпрямителя уменьшается, и наоборот, - подзаряжаться тогда, когда ток на выходе выпрямителя падает. Это вызывает мини-циклы разрядки/зарядки с частотой, равной, как правило, удвоенной рабочей частоте ИБП (50 или 60 Гц). Названные циклы изнашивают батарею, нагревают ее и вызывают ее преждевременное старение.

В ИБП с батареей, находящейся в резерве, таких как классический резервный, резервный феррорезонансного типа, линейно-интерактивный, батарея не подвергается воздействию пульсирующих токов. Батарея ИБП типа online в разной степени (в зависимости от конструктивных особенностей), но тем не менее всегда подвергается их воздействию. Чтобы выяснить, имеют ли место пульсирующие токи, необходимо проанализировать топологию ИБП. В ИБП типа online батарея размещена между зарядным устройством и инвертором, и пульсирующие токи будут всегда. Это классический, «исторически» самый ранний тип ИБП «online с двойным преобразованием». Если же в ИБП типа on-line батарея отделена от входа инвертора запирающим диодом, преобразователем или переключателем того или иного типа, то пульсирующего тока быть не должно. Естественно, в этих конструкциях батарея не всегда подключена к контуру, а потому ИБП с подобной топологией обычно относят к гибридным.

На что в ИБП нельзя полагаться

Батарея - наименее надежный элемент большинства хорошо сконструированных систем ИБП. Тем не менее архитектура ИБП может влиять на долговечность этого критичного компонента. Если держать батарею под непрерывной подзарядкой даже при отключении ИБП (как это делается во всех ИБП, производимых АРС), срок ее эксплуатации увеличивается. При выборе ИБП следует избегать топологий с высоким напряжением батареи. Следует остерегаться ИБП, в которых батарея подвергается воздействию пульсирующих токов или перегреву. В большинстве систем ИБП применяются одинаковые батареи. И все же конструктивные различия между ИБП различных систем обусловливают значительные различия в сроке службы батарей, а следовательно, и в размерах эксплуатационных затрат.

Перед первым включением нового ИБП обязательно следует зарядить батареи

Батареи нового ИБП за время транспортировки и хранения на складе, естественно, потеряли большую часть «заводского» заряда. Поэтому, если вы сразу же поставите ИБП под нагрузку, батареи не смогут обеспечить должный уровень поддержания питания. Более того, процедура самотестирования, автоматически запускаемая при каждом включении ИБП (кроме Back-UPS), в числе прочих диагностических операций, проверяет, в состоянии ли батарея справиться с нагрузкой. А поскольку незаряженная батарея справиться с нагрузкой не может, система, возможно, сообщит, что батарея неисправна и требует замены. Все, что нужно сделать в такой ситуации - дать батареям зарядиться. Оставьте ИБП подключенным к сети на 24 часа. Это первая зарядка батарей, поэтому она требует больше времени, чем обычная штатная зарядка, регламентированная в техническом описании. Сам ИБП может быть выключен. Если вы принесли ИБП с холода, дайте ему согреться при комнатной температуре в течение нескольких часов.

Подключайте к ИБП только ту нагрузку, которая действительно требует бесперебойного питания

Использование ИБП оправданно лишь там, где потеря питания способна привести к потере данных, - в персональных компьютерах, серверах, концентраторах, маршрутизаторах, внешних модемах, стримерах, дисководах и т.п. Принтеры, сканеры и уж тем более осветительные лампы не нуждаются в ИБП. Что произойдет, если принтер потеряет питание во время печати? Испортится лист бумаги - ценность его не сопоставима со стоимостью ИБП. Кроме того, принтер, подключенный к устройству бесперебойного питания, при переходе на питание от батарей расходует на себя их энергию, отнимая ее у компьютера, который действительно в ней нуждается. Для того чтобы защитить от разрядов и помех оборудование, не несущее информации, которая может быть потеряна в результате сбоя питания, достаточно применения сетевого фильтра (например, APC Surge Arrest) или, при значительных колебаниях напряжения в сети, сетевого стабилизатора.

Если ваш источник часто переходит на режим питания от батарей, проверьте, правильно ли он настроен. Может статься, что порог срабатывания или чувствительность выставлены слишком требовательно.

Тестируйте ИБП. Периодически запуская процедуру самотестирования, вы всегда будете уверены, что ваш ИБП полностью готов к работе.

Не выключайте ИБП из розетки. Выключайте ИБП с помощью кнопки на передней панели, но не выдергивайте его шнур из розетки, если только вы не покидаете его на длительный срок. Даже в выключенном состоянии ИБП производства АРС осуществляет зарядку батарей.

КомпьютерПресс 12"1999

Примерно через три-шесть месяцев работы стоимость данных, хранящихся на новом рабочем компьютере, начинает превышать стоимость самого компьютера. В случае с сетевым сервером такая ситуация может возникнуть уже через несколько недель после его установки.

В 50 — 70% случаев причиной сбоев в работе электронных приборов является некачественное электроснабжение. При сбое электропитания одна некорректная сессия записи данных может разрушить всю файловую систему.

Даже если сбои и не приводят к катастрофическим последствиям сразу, то спустя некоторое время чувствительная электронная начинка вашего ПК может попросту «взбунтоваться» из-за постоянных циклов включения/выключения.

В России получили известность данные исследований, проведенных в США фирмами Bell Labs и IBM. Согласно данным Bell Labs и IBM (США), каждый персональный компьютер подвергается воздействию 120 нештатных ситуаций с электропитанием в месяц.

Зачем использовать ИБП именно Вам

Для ответа на этот вопрос Вам следует подумать вот над чем:

1. Что произойдет, если на вашем объекте прямо сейчас пропадет электропитание?
2. Думали ли вы о том, какой вред наносит повреждение или потеря данных?
3. Если у вас действует универсальная сеть передачи голоса и данных, защищено ли все критичное оборудование?
4. Если вы виртуализировали свои серверы, рассматривали ли вы воздействие этого на свои ИБП?
5. Насколько много энергии потребляют ваши модули ИБП? Какой у них КПД?
6. Как часто вы обновляете и обслуживаете ваше IT-оборудование (включая серверы)? А ваши ИБП?

В основном ИБП используют для защиты ИТ-оборудования и другой нагрузки от проблем, снижающих качество электропитания. ИБП выполняет следующие основные три функции:

1. Предотвращает вред, вызываемый скачками и импульсными помехами электропитания. Многие модели ИБП непрерывно формируют правильную форму выходного напряжения.
2. Предотвращает потери и повреждения данных. Без ИБП данные, сохраняемые на устройствах хранения, подвергнутых некорректному завершению работы, могут быть повреждены и даже полностью утеряны. В комбинации с соответствующим ПО ИБП может провести корректное завершение работы системы.
3. Обеспечивает доступность сетей и других приложений, предотвращая простои. ИБП могут также комбинироваться с генераторами, для того чтобы дать генераторам достаточное время для запуска в случае потери питания.

9 проблем электропитания и как ИБП помогает с ними справиться

ИБП Eaton нацелены на решение всех девяти основных проблем электропитания. Они разработаны в соответствии с требованиями защиты, распределения и управления электропитанием для офисов, локальных сетей, центров обработки данных, а также для телекоммуникационного оборудования, медицинского и промышленного рынков.

Для небольших офисных и домашних применений (SOHO), Eaton предлагает бюджетные решения, такие как Ellipse и Eaton 5110 для обычных настольных систем. Для защиты критических систем, таких как сетевые серверы и мощные блейд-серверы, Eaton предлагает линейно-интерактивные и онлайновые ИБП, такие как Eaton 5125, 9130, Evolution, EX, MX, MX Frame, 9155, 9355, 9390, 9395 и Blade UPS

Источник : EATON CORPORATION. Справочник по ИБП

Типичные проблемы электроснабжения

Полное пропадание напряжения в сети (отсутствие напряжения в сети на время более 40 секунд из-за нарушений в линиях подачи электроэнергии)

Проседания (кратковременное снижение напряжения в сети до величины менее 80% от номинального значения на время более 1 периода (1/50 секунды) являются следствием включения мощных нагрузок, внешне проявляется как мерцание ламп освещения) и всплески (кратковременные повышения напряжения в сети на величину более 110 % от номинального на время более 1 периода (1/50 секунды); появляются при отключении большой нагрузки, внешне проявляются как мерцание ламп освещения) напряжения разной продолжительности (характерно для больших городов)

Высокочастотный шум — радиочастотные помехи электромагнитного или другого происхождения, результат работы мощных высокочастотных устройств, коммуникационных устройств

Отклонение частоты за пределы допустимых значений

Высоковольтные выбросы — кратковременные импульсы напряжения величиной до 6000В и длительностью до 10 мс; появляются при грозах, как результат статического электричества, из-за искрения переключателей, внешних проявлений не имеют

Выбег частоты — изменение частоты на 3 и более Гц от номинального (50 Гц), появляются при нестабильной работе источника электроэнергии, внешне могут и не проявляться.

Все эти факторы могут привести к выходу из строя достаточно «тонкой» электроники, и, как это часто бывает, к потере данных. Впрочем, люди давно научились защищаться: фильтры сетевого напряжения, «гасящие» скачки, дизель-генераторы, обеспечивающие подачу электроэнергии системам при пропадании напряжения в «глобальном масштабе», наконец, источники бесперебойного питания — основной инструмент защиты персональных ПК, серверов, мини-АТС и др.

Виды сбоев электропитания
