Магнитный пускатель с двумя контакторами. Как подключить магнитный пускатель — инструкция со схемами. Реверсивная схема подключения электродвигателя через пускатели

Пускатель магнитный (далее ПМ) – аппарат коммутации, являющийся одним и элементов магнитных контакторов, коммутирующий высокие нагрузки различных величин, а также применяется в электрических цепях с регулярным включением и выключением тока.

Основной задачей ПМ называется запуск, приостановка и реверс трехфазовых асинхронных механизмов. Очень часто такого рода устройства применяются в замкнутых электрических схемах для управления на расстоянии. Примеры:

1. компрессорные устройства;
2. теплопечи;
3. кондиционеры;
4. конвейерные ленты различного назначения.

Можно смело констатировать, что сфера применения магнитного контактора – очень широкая.

Принцип работы, устройство магнитного пускателя

Суть достаточно проста и понятна:

1. На обмотку контактора подается питаемое напряжение.
2. Сама обмотка возбуждает намагничиваемое поле, которое втягивает во внутреннее пространство металлический сердечник с закрепленными на нем рабочими электрическими контактами.
3. Замыкание контактов, после этого в замкнутой электрической цепи возникает ток. Управление прибором производится контролерами:«вперед»,«назад»,«пуск»,«стоп».

Операционные контролеры работают по принципу концевика, тем самым обеспечивая надлежащее управление работы механизма.

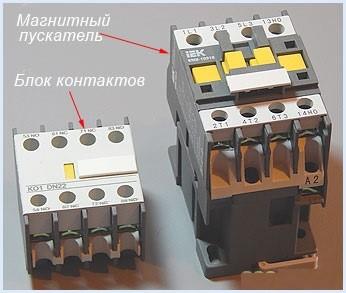

ПМ имеет две основные части:

1. Контактный блок (КБ). Работает зачастую по схемам, где необходимо применить вспомогательные контакты, примеры: реверс электрического электромотора, подключения при помощи пускателя дополнительного оборудования, рабочая сигнализация. Контактный блок (дополнение с контактными выходами) – необходим, для расширения числа электрических контактов.
2. Магнитный пускатель (МП).

Блок контактов имеет встроенный набор электроконтактов. Этот системный комплекс позволяет соединять конструкцию с самим пускателем и образовывать один цельный модуль.

Как правильно подключить контактный блок?

Установка данного блока происходит на верхней части контактора, где имеются специальный разъемы с зацепами.

Рабочая схема имеет в наличии две пары замкнутых контактов, а также две пары коннекторов разомкнутых.

Нормально разомкнутый контакт (NO) – при неработающем состоянии всегда находится в разомкнутом положении (пара 1-2). Следовательно, для прохождения по нему тока, необходимо его замыкание.

Нормальный замкнутый контакт (NC) – его нерабочее положение является замкнутость коннекторов (пара 3-4). В данной ситуации при размыкании контакта, через магнитный пускатель ток будет отсутствовать.

ПМ представляет собой конструкцию, состоящую из двух базовых фрагментов:

1. верхняя;
2. нижняя.

Верхняя часть – движущаяся контактирующая система, камера дугогасительная и двигающийся элемент магнита электрического, связанный с коннекторами подвижной областью механизма.

Нижняя часть – являет собой обмотку, пружину возвратную и второй фрагмент корпуса магнита.

Роль пружины заключается в возврате исходного положения верхней области устройства, таким образом при отсутствии контакта магнитного коннектора, ток в обмотке отсутствует.

Разновидности МП

Существует большая разновидность пускателей. Данный раздел расскажет о магнитных пускателях шахтных и рудничных.

Шахтные – применяются для запуска механизмов с реверсом, соблюдая безопасную дистанцию. Также основными задачами такого приспособления являются:

1. нейтрализация короткого замыкания;
2. перегрузка механизма трехфазного двигателя;
3. заклинивание мотора.

Шахтные контакторы зачастую используют сети трехфазного переменного тока с промышленной частотой (50 Hz) и величиной напряжения 380 – 650 V. Нейтраль электрических преобразователей создают изолированной для безопасной работы в условиях угольных шахт, а также во избежание воздействия фрагментов угольной пыли и опасных газов.

Основные возможности:

1. реверсивный магнитный пускатель осуществляет запуск электродвигателя;
2. задействование ПМ вакуумного;
3. достаточно большой диапазон используемых мощностей.

Сам пускатель представляет совокупность электроаппаратов, сконструированных и подключаемых во взрывонепроницаемом корпусе. Защитная оболочка имеет несколько блоков, которыми разделены между собой коррозионностойкими перегородками.

Верхняя половина корпуса оборудована смотровым окном со светодиодной приборной панелью. При работе в шахтах облегчить процесс позволяет подключение фотореле, оно в свою очередь оптимизирует работу магнитных устройств в условиях слабой освещенности.

Рудничные пускательные механизмы необходимы в работе с трехфазной сетью переменного тока, с напряжением около 800 – 1000 В. Трансформаторная нейтраль аналогично шахтному пускателю, изолирована от воздействия различного рода опасных газов и пыли. Рудничные аппараты имеют набор механизмов, установленных в оболочке, которая защищена от воздействия влаги и содержит основные элементы:

1. вводные кабельные приспособления;
2. крышка с моментальным ее открытием;
3. взрывозащищенную оболочку;
4. разъединитель блокировочный.

Корпус, со стороны разъединителя закрывается крышкой с окном, позволяющее наблюдать за разъединительным механизмом. Со стороны крышки, имеется элемент, который блокирует открытие крышки в случае включения разъединителя.

Отличительной чертой устройств данного типа можно назвать изготовление электросистемы в виде 3 блоков:

1. защиты;
2. управления;
3. контакторный.

Схема подключения

Одним из базовых элементов магнитного контактора является кнопка.

Кнопки осуществляют «Пуск», «Назад», «Вперед», «Стоп»

Вышеупомянутые элементы обеспечивают дистанционное управление пускателя.

Кнопка «Стоп» задействует размыкающий контакт, благодаря которому напряжение попадает на схему управления.

Кнопка «Пуск» нужна для того, чтобы контакт замкнулся, через него будет течь ток.

Схема, представленная на рис. 7, показывает стандартный запуск мотора двигателя.

Как подключить магнитный пускатель? Нужно уделить надлежащее внимание вышеупомянутой схеме.

Данная цепь поделена на две части:

• Силовая – питание приходит от переменного источника напряжения (380 V) и подразделяется на три основных фазы:

Силовой блок содержит выключать QF1, несколько силовых выводов: 1L1-2T1, 3L2-4L2, 5L3-6T3 и двигатель «М».

• Цепь управления – получает сигнал с фазы «А». В этой же цепи присутствуют:
  • сигнал «стоп» – SB1;
  • сигнал «пуск» – SB2;
  • обмотки контактора КМ1;
  • дополнительный элемент 13НО-14НО.

Схема включение 13НО-14НО осуществляется параллельно SB2.

Запуская QF1 фазы «А», «В», «С» попадают на контакты 1L1, 3L2, 5L3 и переходят в дежурное положение. Поступление фазы «А» на контакт «3» осуществляется через кнопку «Стоп». Элемент 13НО продолжает оставаться в дежурном положении на этих двух контактах. Электрическая цепь готова. Обязательным условием работы с электродвигателями – электрические схемы с тепловым реле, имеющее свойство защиты прибора от токовых перегрузок.

Современные пускатели контакторные, авто-выключатели могут быть размещены в одном щитке на одной DIN-рейке. Система автоматизированного управления (САУ), отвечающая за взаимодействие всех элементов магнитных установок, технологических процессов и контроллеров основана на применении магнитных пускателей.

Приведенная информация данной статьи, позволит с легкостью сконструировать такого рода схему и использовать ее по необходимому назначению.

Видео о подключении магнитного пускателя

Предназначен для дистанционного пуска, остановки и защиты электроустановок, электродвигателей. Он, как правило, состоит из конструктивно-объединенных и контактора. Тем не менее в промышленности они выпускается и без теплового реле. Предназначены для работы в трёхфазной сети.

Пускатели 0-2 величины можно использовать и в бытовой (однофазной) сети для пуска электродвигателей небольшой мощности. По конструктивным особенностям они могут быть 3- и 4-полюсные, т.е. 3 или 4 главных контакта. Как правило, четвёртый контакт выполняет роль нормально открытого блок-контакта, с его помощью происходит блокировка цепи управлении.

Конструкция, а именно электромагнит и контактная группа, выполнена следующим образом. Электромагнит состоит из Ш-образного магнитопровода-сердечника, состоящего из двух частей-половинок, одна из которых жёстко установлена в корпусе пускателя, и также жёстко установленных и изолированных друг от друга и от корпуса главных, верхних и нижних контактов.

К верхней группе подходит питаюший трёхфазный кабель, идущий от рубильника или распределительного шкафа.

К нижним контактам подключается нагрузка (электродвигатель) обязательно через тепловое защитное реле. Здесь же на нижней части устанавливается катушка. Магнитные пускатели могут отличаться напряжением питания катушки 220-380 В. Разницы особой нет, но в плане дополнительной защиты катушки на 380 В лучше.

Вторая половинка магнитопровода подвижная и имеет контакты-перемычки, которыми перемыкаются нижние контакты. Они сконструированы подвижно, мягко, на пружинах для подрегулировки нажима на основные контакты.

В конструкции пускателей устанавливаются дополнительные (небольшие) блок-контакты, нормально открытые и нормально закрытые, которые синхронно работают с подвижной частью пускателя и необходимы для работы в цепи управления. Как правило, их может быть одна или две пары.

Магнитные пускатели выпускаются от 0-6 величины, для нагрузок от 5-140 А для нагрузки свыше 140 А используются контакторы.

Магнитные пускатели выпускаются разных моделей и модификаций, но принцип работы у всех одинаков. В советское время выпускались серии ПМА, ПМЕ, МПА, зарекомендовавшие себя положительно со всех сторон. Делались они из качественных материалов и по сей день прекрасно работают.

Если пускатель правильно подобран по нагрузке и время от времени ревизируется, то они прослужат еще долго. Как правило, на ревизию времени уходит немного. Необходимым элементом работы пускателя является кнопка ПУСК-СТОП, которая может устанавливаться в любом удобном месте исходя из специфики и технологии объекта назначения.

У обычного пускателя существуют две кнопки: ПУСК (зеленая или черная), СТОП (красная).

Также важным элементом пускателя является тепловое защитное реле, подбираемое точно под нужную нагрузку. Реле бывают двухфазные, ручного взвода после выключения и трёхфазные, самовозводящиеся. В процессе эксплуатации довольно часто обрывается одна из фаз трехфазного питающего напряжения, например из-за перегорания предохранителя.

К двигателю при этом подводятся только две фазы и ток в статоре резко возрастает, что приводит к выходу его из строя из-за нагрева обмотки до высокой температуры.

Тепловые реле пускателя от этих токов должны срабатывать и отключать двигатель.

Чтобы понять, как подключить магнитный пускатель, следует разобраться в принципе его работы. Он прост и полностью идентичен тому, по которому работает любое реле.

Главная задача - это дистанционное подключение мощной нагрузки, которое может производиться как в ручном режиме, так и в ходе алгоритмической работы промышленной автоматизированной установки.

Основными составляющими магнитного пускателя являются индуктивная катушка, создающая якорь, связанный механически с одной из контактных групп, и еще одна пара контактов.

Включается в цепь управления, состоящую из последовательно включенных кнопок «Стоп» с нормально замкнутыми контактами и «Пуск» с нормально разомкнутыми. Параллельно кнопке «Пуск» включается еще одна контактная пара, которая замыкается одновременно с подключением нагрузки.

Магнитный пускатель работает следующим образом: при нажатии «Пуска» замыкается ток проходит через замкнутые контакты этой кнопки и кнопки «Стоп» (ведь они нормально замкнутые), что означает - пока не нажмут на эту кнопку, цепь не разомкнется. При прохождении электрического тока по катушке в ней возникает магнитное поле, притягивающее якорь, который, в свою очередь, соединяет контакты - всего их четыре пары. Три из них основные и предназначены для включения трехфазной полезной нагрузки, например мощного электродвигателя. Четвертая пара включена параллельно пусковой кнопке, которую после этого можно отпускать, и ток в цепи будет проходить через эти контакты.

Для того чтобы отключить нагрузку, достаточно разомкнуть цепь соленоида. Для этого и предназначена кнопка «Стоп», контактная группа которой в обычном положении замкнута, а размыкается при нажатии. Теперь все происходит в обратном порядке: цепь прерывается, магнитное поле катушки исчезает, происходит размыкание всех контактов - как силовых, так и удерживающего. Кнопку «Стоп» можно отпускать - ток больше по управляющей цепи не пойдет, ведь контакты кнопки «Пуск» в ненажатом положении разомкнуты. Все, магнитный пускатель выключен.

Как правило, катушка магнитного пускателя рассчитана на переменного тока с частотой 50-60 Герц. Приборы, в схеме которых используются магнитные катушки или трансформаторы, рассчитанные исключительно на частоту 60 Герц, у нас лучше не использовать - они могут выйти из строя, зато отечественный или европейский магнитный пускатель можно использовать в Америке без ограничений.

Типичная ошибка при монтаже - включение управляющей цепи не между нейтралью и фазой, а между фазами. В этом случае на катушку попадает 380 Вольт вместо 220, и она сгорает.

При всей простоте устройства конструкция магнитного пускателя постоянно совершенствуется. Конструкторские бюро, создающие новые стремятся снизить шум при срабатывании и уменьшить образовывающуюся в момент соединения или разъединения контактов электрическую дугу. Особенно это касается высоковольтных пускателей, рассчитанных на работу с напряжением в тысячу вольт. Так, совместное швейцарско-шведское предприятие Asea Brown Boveri Ltd производит коммутационную аппаратуру для электрических схем с конца девятнадцатого века, ею накоплен огромный опыт в производстве этого оборудования. Магнитный пускатель ABB - то же, что «Роллс-Ройс» среди автомобилей.

Магнитный пускатель, или электромагнитный контактор, это коммутационный аппарат, коммутирующий мощные потоки постоянного и переменного тока. Его роль -- систематическое включение и отключение источников электричества.

Назначение и устройство

Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.

Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.

Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.

Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.

Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой. Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.

В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.

Контакторы бывают:

1. Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
2. Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.

Наиболее часто встречается второй вариант.

Принцип работы

Принцип действия магнитного пускателя основывается на явлении электромагнитной индукции. Если через катушку ток не проходит, значит, магнитное поле в ней отсутствует. Это приводит к тому, что пружина механически отталкивает подвижные контакты. Как только питание катушки восстановлено, в ней возникают магнитные потоки, сжимающие пружину и притягивающие якорь к неподвижно закрепленной части магнитопровода.

Так как работает пускатель только под воздействием электромагнитной индукции, размыкание контактов происходит при перебоях с электричеством и при снижении напряжения в сети больше чем на 60% от номинального показателя. Когда напряжение вновь восстановлено, контактор не включается самостоятельно. Для его активации потребуется нажатие кнопки «Пуск».

При необходимости изменения направления вращения асинхронного двигателя применяются реверсивные устройства. Реверс происходит благодаря 2 контакторам, активирующимся по очереди. При одномоментном включении контакторов происходит короткое замыкание. Для исключения таких ситуаций в конструкцию входит специальная блокировка.

Разновидности и типы

Пускатели, изготавливаемые по российским стандартам, разделяют на 7 групп в зависимости от номинальной нагрузки. Нулевая группа выдерживает нагрузку в 6,3 A, седьмая группа -- 160 A.

Об этом необходимо помнить при выборе магнитных пускателей.

Классификация зарубежных аналогов может отличаться от принятой в России.

Необходимо руководствоваться типом исполнения:

1. Открытые. Подходят для установки в закрытых шкафах или местах, изолированных от пыли.
2. Закрытые. Устанавливаются отдельно, в помещениях без пыли.
3. Пылебрызгонепроницаемые. Возможна установка в любом месте, в том числе и вне помещений. Основное условие -- установка козырька, защищающего от солнечных лучей и дождя.

По типам пускатель электромагнитный можно подобрать по следующим параметрам:

1. Стандартные версии, в которых подается напряжение на пускатель с дальнейшим притягиванием сердечника и активацией контактов. В этом случае в зависимости от того, нормально замкнутый или нормально разомкнутый это пускатель, происходит включение либо отключение электрооборудования.
2. Реверсивные модификации. Такое устройство представляет собой реверс с электромагнитами. Такая конструкция позволяет исключить одновременное включение 2 устройств.

В маркировке магнитного пускателя зашифрованы его технические характеристики. Обозначение размещено на корпусе и может содержать следующие значения:

1. Серия прибора.
2. Номинальный ток, обозначение которого вписано диапазоном значений.
3. Наличие и конструкция теплового реле. Существует 7 степеней.
4. Степень защиты и кнопки управления. Всего существует 6 позиций.
5. Наличие дополнительных контактов и их разновидности.
6. Соответствие креплений стандартным монтажным рамкам.
7. Климатическое соответствие.
8. Варианты размещения
9. Износостойкость.

Существует несколько вариантов установки магнитных контакторов в системах управления, начиная с самого простого управления электродвигателями и заканчивая установкой с удержанием кнопки контактов, или реверсов.

Схема подключения на 220 в

Любая электрическая схема подключения содержит 2 цепи, в том числе и для однофазной сети. Первая -- силовая, через которую осуществляется подача питания. Вторая -- сигнальная. С ее помощью происходит контроль работы устройства.

Соединенные контактор, тепловое реле и кнопки управления составляют единое устройство, которое отмечается как магнитный пускатель на схеме. Он обеспечивает надлежащее функционирование и безопасность электродвигателей при различных режимах функционирования.

Контакты для подключения питания устройства размещаются в верхней части корпуса. Они обозначаются A1 и A2. Так, для 220 В катушки подается 220 В напряжения. Порядок подключения «ноля» и «фазы» роли не играет.

На нижней части корпуса находятся несколько контактов с отметками L1, L2, L3. К ним подключается источник питания для нагрузки. Постоянный он или переменный -- не важно, главное -- ограничение в 220 В. Снимается напряжение с контактов T1, T2, T3.

Схема подключения на 380 в

Стандартная схема используется в тех случаях, когда необходим запуск двигателя. Управление осуществляется при помощи кнопок «Пуск» и «Стоп». Вместо двигателя через магнитные пускатели может быть подключена любая нагрузка.

В случае питания от трехфазной сети в силовую часть входит:

1. Трехполюсный автоматический выключатель.
2. Три пары силовых контактов.
3. Трехфазный асинхронный электродвигатель.

Цепь управления питается от первой фазы. В нее же включены кнопки «Пуск» и «Стоп», катушка и подключенный параллельно кнопке «Пуск» вспомогательный контакт.

При нажатии на кнопку «Пуск» на катушку попадает первая фаза. После этого пускатель срабатывает, и все контакты замыкаются. Напряжение проходит на нижние силовые контакты и по ним поступает на электродвигатель.

Схема может отличаться в зависимости от номинального напряжения катушки и напряжения используемой питающей сети.

Подключение через кнопочный пост

Схема, подключающая магнитные пускатели через кнопочный пост, предусматривает использование аналогового переходника. Блоки контактов бывают на 3 или 4 выхода. При присоединении необходимо определить направленность катода. Затем через переключатель подсоединяют контакты. Для этого используют триггер двухканального вида.

Если подключать устройство с автоматическими переключателями, то для них используют электронный регулятор. Блоки при этом могут находиться на контроллере. Чаще всего встречаются устройства с широкополосными разъемами.

Во время зарождения электротехники включение 3-фазных электродвигателей производилось с помощью обычных рубильников вручную. Рубильники не создавали безопасных условий, требовалось пульт управления соединять силовыми линиями. В течение дальнейшего прогресса развития процессов коммутации ученые изобрели такие устройства, как магнитные пускатели, которые не имели тех недостатков рубильника. Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.

Конструкция пускателя простая, так же, как и его принцип работы. Пускатель состоит из контактов двух видов: неподвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.

Разновидности

Магнитные пускатели предназначены в основном для управления работой 3-фазных электромоторов на дистанционном уровне. Основные операции, проводимые с помощью магнитных пускателей – это запуск, отключение или реверс.

Вспомогательной функцией пускателя вместе с тепловым реле является защита электродвигателя от излишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на основе полупроводниковых элементов. По схемам подключения нагрузки бывают реверсивными и нереверсивными.

По типу расположения магнитные пускатели классифицируются:

• Открытого типа . Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.
• Защищенного исполнения . Монтируются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
• Влагонепроницаемого исполнения . Монтируются внутри зданий, снаружи под оборудованными навесами от воды и солнца.

Вспомогательная классификация:

• Блок с кнопками на корпусе пускателя. Пускатели без реверса имеют две кнопки: Пуск и Стоп, устройства с реверсом оснащены тремя кнопками, две из них те же, что и в прошлом виде, добавлена кнопка Пуска назад. Некоторые исполнения устройств предусматривают лампу, сигнализирующую включение.
• Устройства со вспомогательными контактами сигналов и блокировок. Применяются в различных сочетаниях, как замыкающие или разъединяющие. Контакты бывают встроенными, либо выполнены на отдельной подставке. Иногда вспомогательные контакты применяются в общем составе схемы пускателя. В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.
• Значение напряжения и тока силовой обмотки.
• Тепловое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых пределах от номинального значения тока.

Некоторые магнитные пускатели комплектуются ограничителями напряжения и другими блокировками.

Конструктивные особенности

Все устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине расположены двигающиеся контакты вместе с камерой гашения дуги. Там же расположена и подвижная часть магнита. Она действует на силовые контакты.

Катушка находится в нижней части вместе с возвратной пружиной. Свойством пружины возврата является возвращение верхней половины в исходное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.

В устройство двух половин электромагнита включены пластины Ш-образной формы. Они изготовлены из электромагнитной стали. Для катушки используется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке образуется магнитное поле. Две половины пытаются соединиться, образуется замкнутый контур. При отключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.

Принцип действия

Название устройства говорит о его способе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.

1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты

Общее устройство состоит из основной части и якоря, который двигается по направляющим. Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и неподвижных контактов.

Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в двух местах, для выключения напряжения. Также мостик служит для качественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Надавливают на якорь и чувствуют усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты возвращаются назад.

В работе подобное управление не требуется, оно нужно для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое возникает в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает хорошую проводимость тока.

Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит обратный процесс. Рабочее включенное положение якоря влияет на функционирование устройства. В таком положении должно быть качественное соединение контактов. При малейшем ослаблении пружин контакты начинают подгорать, нагреваться, происходит отгорание концов проводов.

Установка и подключение

Для возможности качественной эксплуатации пускателей, их установку проводят на ровной неподвижной поверхности, вертикально. Устройства с тепловым реле нужно ставить так, чтобы не было разницы температуры с внешней средой.

Монтаж с нарушением приводит к ложным срабатываниям. Поэтому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.

Корпус теплового реле может нагреться от других устройств. Это отрицательно действует на правильность работы пускателя. Поэтому не рекомендуется размещать пускатели рядом с горячим оборудованием.

При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает возникнуть перекосу пружинных шайб в зажиме. При подключении двух проводов с одним сечением, их располагают по двум противоположным сторонам от винта.

Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы алюминиевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать запрещается. Перед запуском магнитные пускатели осматривают снаружи и контролируют исправность частей. От руки двигающиеся части должны легко перемещаться. Схема соединения сверяется.

Техническое обслуживание

Для качественного ухода за пускателем нужно знать возможные признаки поломок устройства. Обычно это высокая температура корпуса, сильное гудение.

Высокая температура устройства чаще всего связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещин, нагара, повреждений, оплавления. В таких случаях необходима замена катушки. Чрезмерный нагрев происходит из-за увеличения напряжения питания выше номинала, при перегрузке, плохое качество контактов, их сильном износе. Сильное гудение пускателя может возникнуть по нескольким причинам. Чаще всего нужно проверить плотность прилегания якоря. Неплотность может возникнуть из-за загрязнения поверхности. Еще одной причиной может стать недостаточное напряжение сети, снижение его более 15 процентов, а также заедание подвижных элементов.

Для предотвращения таких поломок нужен постоянный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать внутрь грязи, влаги и пыли. Необходимо регулярно контролировать плотность прилегания и качество контактов. Составляют перечень работ по техническому уходу и ремонту электромонтерами-ремонтниками.

Программа обслуживания

• Внешний осмотр на повреждения, сколы корпуса, удаление грязи. Сколы и повреждения появляются от длительной вибрации, неправильного монтажа, дефектами. Если корпус поврежден настолько, что это препятствует его закреплению на поверхности, то корпус подлежит замене. Особое внимание уделяется контролю наличия всех пружинок и контактов.
• Ревизия механических деталей. Контролю подвергается пружина для разрыва контактов. Она не должна быть мягкой и слишком сжатой. При проверке хода якоря не допускаются заклинивания. Контроль хода проводится от руки.
• Чистка контактов – это мероприятие не должно проводиться, если магнитный пускатель исправен. Слой с хорошей проводимостью на контактах очень малой толщины. При каждой чистке надфилем контакты скоро сточатся. Чистка допускается лишь при возникновении нагара. При замыкании контактов должно быть плотное прилегание, без наклонов, смещений. Иначе нужна регулировка.
• Если в корпусе пускателя есть детали из металла, то нужно проверить отсутствие соединения их с силовыми контактами. Необходимо также прозвонить все силовые контакты между собой на отсутствие замыканий. Для этого пользуются тестером. Сопротивление изоляции не должно быть менее 0,5 Мом.
