Как сделать самому сабвуфер в домашних условиях. Как сделать сабвуфер: дельные советы. Планировка ящика для сабвуфера
Давно я задумался изготовлением «бУхалки» для кино в виде активного саба на LFE канал.В качестве НЧ 30ГД-2 (НЧ от S90), так как такие есть в наличии и валяются без дела в больших количествах (ну и стоят копейки в нужных местах, так что не жалко). Ну и нищеброд я:), жалко мне за приличный саб больше 15 000 р. отдавать. По расчетам я решил выбрать бандпасс 6А. Только он дает очень приличную отдачу и низкую граничную частоту. По расчетная АЧХ уровню -3дб - 24 -63 Гц. Собранный саб выглядит так.
Качество фот в основном ужасное, так как фотографировал на телефон (ну не имел я ни мыльницы ни зеркалки в то время).
Кому интересно добро пожаловать под кат. Там очень много фот.
Конструкция
Общая конструкция очень похожа на общеизвестную конструкцию в инете.Это пример внешнего вида с одного сайта (авторство картинки не укажу, так как не помню где брал фото, если кто знает напишите в личку, поставлю ссылку). Естественно размеры будут совершенно другие.
Для изготовления конструкции необходимо знать или получить параметры конкретного динамика. Их называют Параметры Тиля-Смолла . Если вы не знаете, что это, то гугл и вики вам в помощь, измеряется все достаточно просто, софт и методы гуглятся на ура. Не весь софт бесплатен, но скажу что измерить можно имея точный вольтметр, точные весы, пластилин, генератор и усилитель. Гуглится по «метод добавочной массы». Я пользовался методом добавочной массы, но автоматизировал измерения соответствующим софтом (название не указываю так как софт платен, но мы в России, кому надо тот все найдет;)).
Измеренные параметры приводить нет смысла, ибо каждый динамик уникален и сборка конструкции по «чужим параметрам» ни к чему хорошему не приведет. Как бы сказать про динамики времен СССР, чтоб не грубо было…
У меня 4 НЧ динамика и все имеют абсолютно разные параметры, хотя они одной марки.
Для желающих указать и «похоливарить», что «качественного» звука от бандпасса не добиться, еще раз повторю саб собирался для просмотра фильмов и для озвучивания LFE канала, в котором идут в основном только эффекты.
Расчеты
Вот расчетные чертежи корпуса и расчетная АЧХ, все рассчитано под конкретный динамик.Расчеты совпадают в 4 мне известных программах.
Я брал как основную программу расчета Bass box pro
Расчеты на потери полезного объема корпуса
«Пилите, Шура, пилите»
После всех расчетов, заказал распил ДСП в одной фирме которая занимается мебелью, обошлось все очень дешевоВот средняя перегородка для крепления динамика.
Боковые стенки
на заднем плане видно инструмент сверления, ох и заколебался я сверлить.
Боковая стенка с брусками для усиления и крепежа.
Пытаемся все собрать в единую конструкцию
Примерим фазоинвертор из канализационной трубы
Покроем стенки звукопоглотителем
А так с динамиком
Электронная начинка
Предварительный усилитель собирал по схеме www.electroclub.info/samodel/sub_pred.htmПечатку нарисовал сам под smd резисторы ну и уменьшил её в размерах. Если она кому-то интересна, то могу выложить в формате Sprint Layout.
В качестве оконечного усилителя выбрал усилитель на TDA7294 с регулируемым выходным сопротивлением.
Схема и описание . Печатка использовалась от автора. Чтобы не лазить далеко схема с первоисточника:
Процесс изготовления печаток подробно описывать не буду приведу только готовый результат. Делал ЛУТом (Лазерно Утюжная Технология). В качестве материала для переноса - нарезанные листы журнала PC Week.
Плата предварительного усилителя готовая к травлению и после протравки в хлорном железе.
Плата оконечного усилителя на TDA7294
Собрал почти полностью УНЧ, не хватило пары омических сопротивлений и одного оксидника и собрал предварительный усилитель с сабсоник фильтром и ФНЧ кроссовером с изменяемой частотой и переключателем фазы. На плате так же есть корректор Линквица, но он не распаян, так как для оформления бандпасса он не нужен. На фотках платы не отмыты от флюса, поэтому такие «красивые».
Оконечный усилитель
Предварительный усилитель
Наборчик собери сабвуфер
Берем кусок алюминия размечаем и делаем заднюю панель блока усилителей
Не забываем о плавкой вставке, в качестве радиатора что-то из запасов от проца AMD
Плата оконечного усилителя
Сделали все соединения

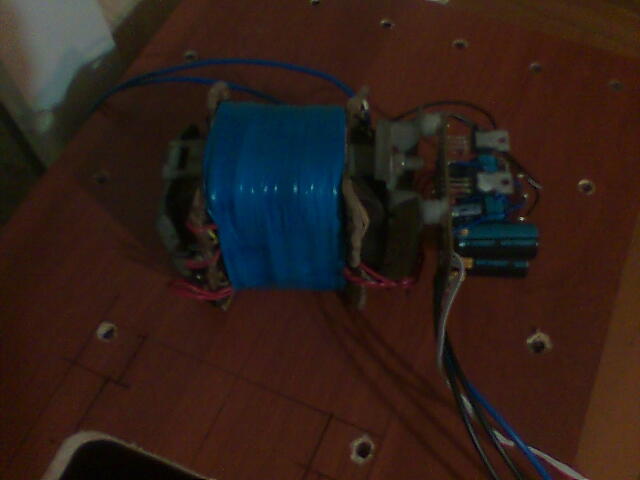

Питание из какого-то старого транса, опять мотанного самим. Трансформатор в древности стоял в каком-то ламповом телевизоре пока не попал ко мне в руки и не был перемотан для какого-то усилителя, давно это было). Питание на оконечник +- 35 В.
Так как такой вид несколько не симпатичный то красим все черной матовой краской из баллончика
Ставим свителки-перделки
Тру сабву́фер должен стоят на шипах. Шипы были заказаны отцу токарю. Вот такие получились
Примерим
И закрепим их
Делаем саб в меру красивым и симпатичным
Приведу для начала фотки промежуточного результата. Из них видно что такой саб не станет украшением квартиры. Ну ничего мы это исправим.
Без крышки
Достал виброшлифмашинку, зашпаклевал дырки от шурупов, выровнял корпус и начал обклеивать самоклейкой под светлое дерево. Сначала купил самоклейку для оклеивания в один слой. Изначально задумка была светлый корпус и черные матовые детали. После первого слоя стало ясно что один слой очень мало.
Первый слой
Попробовал покрыть дно лаком, стало хорошо видно что один слой просто просвечивает.
Пришлось еще раз идти в магазин за пленкой. Второй слой наклеивал веселее, так как помогала жена. В четыре руки клеить намного легче.
После двух слоев пленку начал покрывать лаком. Марку лака сейчас не вспомню, помню что быстросохнущий и вроде разбавлял ацетоном. Стоил около 50 р за банку так как просроченный:), но нам пофиг мы нищеброды.
Два слоя лака
После просушки он выглядит так
Ближе
Сколько же это стоит?
600 р - напилили мне детали на корпус + материал + доставка до дома.100 р - шурупы.
120 р - брус
250 р - трубы фазиков + разъем для подключения в итоге оказался лишним и труб много, хватило бы и 50 р.
50 р - герметик (просроченный)
50 р -скульптурный пластилин
200 р - 2 шт TDA7294 (одну спалил по дурости перепутав полярность)
200 р разные мелкие детали которых не было в наличии.
120 р переменные резисторы с ручками
50 р лак (просроченный)
200 р 5 метров самоклейки
100 р шкурка
85 р краска черная матовая
70 р канализационная труба
Итого 2160 р., вроде ничего не забыл
Бесплатно - принесли картонную трубу для фазика
бесплатно - НЧ динамик
бесплатно - инструмент
Немного расчетов и размышлений
Расчетное давление что-то около 109 дб в диапазоне работы, при подводимой мощности 50 Вт. Давно считал могу соврать. Расчеты на скорую руку70 Ватт давление вот такое, как видно есть наклон так как дин фактически работает ниже резонансной частоты, но по графику он не выходит за пределы допустимого хода даже на 20 Гц
100 Вт ситуация та же
Посмотрел ради интереса, что можно в дин и 200 Вт вкачать и на 20 Гц не будет ограничения хода. Можно вплоть до 18 Гц заставить дудеть. Но есть естественный вопрос нужна ли такая мощь? По впечатлениям когда не было отдельного усилка раскачивал его промышленным усилком на 25 Ватт, если сделать на полную - это очень и очень громко. На полную включаю только когда хочу показать кому-либо всю мощь, похвастаться. Так сказать ЧСВ потешить:) Но в таком режиме долго не послушаешь, все что можно трясет и дребезжат стекла, мощно одним словом.
PS
Конструкции уже год, делал я её под настроение 3 месяца, в свое удовольствие.
Стоило он того или нет? Я считаю, что да. Бас очень низкий и глубокий. Из-за конструкции саб очень мягко играет, резкую атаку он не сможет отиграть, да и не нужно это ему, зато все LFE эффекты идут просто на ура, все прослушивающие были в диком восторге. Несмотря на то что саб стоит на шипах, стены пол и стекла все равно ощутимо вибрируют создавая эффект не хуже чем в кинотеатрах (убрать бы еще дребезг стекол).
Недавно подарили динамическую головку от автосаба, буду делать еще один, но в этот раз закрытый корпус и с корректором Линквица.
В свою комнату. Сперва хотел изготовить основной канал (на бас) на микросхеме TDA2050
и для двух сателитов - на TDA2030
. Как вы знаете, так сделаны почти все недорогие китайские вуферы. Но потом немного поразмыслив решил не уподобляться китайским братьям и сделал заметно помощнее. На бас прикупил микросхему TDA7294
, а для сателитов поставил уже упомянутую TDA2050
. Думаю будет неплохо. Две колонки по 24 Ватта и основной мощностью в 60 Ватт.
Изготовление начал с корпуса
. Это самая пыльная часть работы. Не стал углубляться в теорию по всяким там вычислениям параметров Тиля-Смоля для динамика и программ для обсчета объема ящика. Просто прикинул приблизительные размеры на глаз и выпилил лобзиком заготовки из плит ДСП. Соединял саморезами. Все места соединений промазывал клеем ПВА. Ящик должен получиться практически герметичным. Если останутся большие щели, то ни о каком басе можно и не мечтать. Настраивал только длину трубы фазоинвертора по наилучшему звуку.
Теперь испытания
: для небольшой комнаты бас просто зверский! На среднем уровне громкости начинают скрипеть двери шкафа. Ну, соседи, держитесь! Я вам покажу кузькину мать!
В качестве сателитов прикупил две колонки 25АС-225 в хорошем состоянии. Не хотелось возиться еще и с корпусами сателитов. В общем осталось немного пошпаклевать корпус, пошлифовать и покрыть самоклейкой или чем-то другим. Еще не определился. Пока немного послушаю и порадуюсь качеству нового звука. В итоге получился неплохой аппарат за небольшие деньги и сделанный своими руками. Теперь он будет радовать мой слух, а также делать веселее жизнь соседям:) Все файлы находятся в архиве. Сабвуфер изготовил и протестировал Бухарь .
Обсудить статью САБВУФЕР СВОИМИ РУКАМИ
Всем привет! Многие автовладельцы ценят качественный звук в машине. Но далеко не всегда его можно получить от штатной аудиосистемы. Потому приходится идти на некоторые ухищрения, собирать самодельный комплекс и добиваться нужных результатов. Как вы поняли, сегодня я постараюсь вам рассказать о том, Как сделать и собрать сабвуфер своими руками в машину.
В действительности, если вы хорошо разбираясь в электросхемах, а также умеете держать в руках инструменты, ничего сложного в сборке и изготовлении нет. Подготовьте специальные чертежи, продумайте дизайн, подсмотрев хорошие идеи на фото, а также рассчитайте все необходимые параметры.
Даже если ваша аудиосистема в машине идет без усилителя, хороший пассивный или активный саб исправит ситуацию, позволит значительно повысить качество звучания любимых композиций. Причем сделать саб можно из старых колонок или из обычного динамика.
Давайте обо всем будет говорить по соответствующему порядку. Попробуем разобраться вместе в том, как сделать себе отличный сабвуфер для авто.
Подбор динамиков
Хотя в теории саб можно сделать из обычного динамика для дома, который используется в музыкальных центрах или на компьютерах, для достижения хорошего результата советую ответственно подойти к выбору динамика.
Используя один компактный элемент или пытаясь собрать систему из двух динамиков, это напрямую влияет на размеры короба, а также на спектр частот, который девайс сможет воспроизводить.
Можно выделить несколько основных вариантов динамиков:
- 6-дюймовые. Используются как источники мид-басов при сочетании с крупными сабами;
- 8-дюймовые. Хорошо подойдут для тех, кому нужны фронтальные басы;
- 10-дюймовые. Подойдут под колонки с внутренним объемом 15-20 литров;
- 12-дюймовые. Выдают прекрасный по качеству звук, но короб будет иметь объем минимум 25 литров;
- 15-дюймовые. Невероятно мощный бас, но корпус минимально займет 60 литров. А то и все 90.
Перед тем как собрать свой плоский или объемный саб, обязательно продумайте вопрос выбора сопротивления звуковой катушки. Здесь действует одно простое правило. Чем меньше у усилителя будет сопротивление, тем выше окажется параметр мощности.
Ошибкой многих является выбор устройств с минимальным значением. Если положить под сиденье или в другое место сабвуфер с подобным сопротивлением, качество звука сильно пострадает. Оптимально выбирать около 2-4 Ом. А вот от 1-2 Ом лучше отказаться.
Что же касается мощности, то единого мнения на этот счет у специалистов и простых автолюбителей нет. Но одну вещь могу сказать точно. Оптимально, когда мощность у выбранного динамика несколько превышает параметры мощности используемого усилителя. Нельзя забывать, что практически все системы не рассчитаны на то, чтобы работать долго и при максимальной мощности. Постепенно в таком режиме качество звучания будет падать, появятся различные искажения.
Выбирайте с умом, не забывая о том, что все это оборудование придется куда-то устанавливать. Будет правильно, если встроенный саб не нарушит пространство салона, а также не станет препятствием в багажном отсеке вашего ВАЗ 2107 или любого другого автомобиля.
Проектирование сабвуфера
Следующим шагом будет создание проекта будущего саба. Перед тем как собрать корпус, рекомендуется выполнить некоторые расчеты. Что-то можете подсмотреть на видео, изучить опыт изготовления сабов другими автолюбителями.
Но все же правильно делать проект конкретно под свои параметры динамиков и автомобиля. Для таких целей существует даже специальная практически профессиональная программа. Называется от Win ISD. В нее вносятся некоторые параметры, в результате чего вы получаете на выход проект оптимального саба.
Вам следует знать о:
- эквивалентном объеме;
- частоте акустического резонанса в условиях открытого пространства;
- предельной шумовой мощности;
- диаметре диффузора;
- добротности динамика;
- электрической добротности;
- механической добротности;
- сопротивлении вашего динамика.
Если вы используете стандартные динамики, то некоторые параметры уже заданы и вносить их не нужно. Поиском нужной информации можно заняться через сайт производителя, найти данные в сети и посмотреть, что указано на упаковке. Если вы заказали какой-то непонятный динамик из Китая, информацию по нему можно и не найти.
При этом ключевым параметром считается именно добротность динамика, которая обозначается как Qts. Этот параметр служит для описания эффективности динамика в условиях резонансных частот. Когда вы введете все указанные параметры, программа выдаст вам в качестве ответа один тип ящика под саб. Всего существует 3 варианта, каждый из которых имеет свои сильные и слабые стороны.
Ящики бывают:
- стандартными закрытыми;
- бандпасами;
- фазоинверторами.
Первый вариант наиболее простой в плане изготовления и создания проекта. Но показатели КПД низкие. Тут также важно соблюдать жесткие требования по герметичности короба.
Два остальных более качественные в плане звучания, но вот сделать их самому крайне проблематично.
Завершающий этап проектирования
Работая через программу, вам потребуется создать новый проект для своего будущего саба.
Последовательность операций примерно следующая:
- Сначала создается новый динамик, после чего в базу данных потребуется загрузить его параметры;
- Далее создается проект уже на базе того короба, который вы выбрали или вам порекомендовала программа;
- Для выполнения этого шага потребуется выполнить описанные ранее процедуры еще раз;
- Проектирование включает в себя внесение изменений в короб, настройки частоты и прочих параметров.
Меняя параметры, будет параллельно меняться график с частотами. Следует постараться сделать так, чтобы на частоте от 25 до 35 Гц график пересекал линию -3 дБ, затем следует по линии до 0 дБ, а затем движется вниз при частоте от 150 до 200 Гц.
Изготовление короба
В качестве материалов для изготовления самодельного сабвуфера в большинстве случаев используется фанера, листы ДСП. Крайне редко автомобилисты решаются задействовать древесину.
Чтобы получить изогнутые поверхности, отлично подойдет стеклоткань. С ней работать не сложно. Нужно лишь создать макет и выклеивать слоями до получения нужной формы.
Если вы работали с программой, то получите максимально точные размеры. Крайне важно делать короб в строгом соответствии с этими размерными параметрами. Иначе смысл в использовании софта пропадает сам собой. С таким же успехом можно на глаз сделать коробку и засунуть в нее динамики.
Сборка выполняется с использованием клея, саморезов и других элементов крепления. Позаботьтесь о герметичности короба, чтобы избежать конденсирования влаги на динамике. Швы обязательно обработайте с помощью герметиков. Стенки дополнительно стоит покрыть специальным нитролаком. Его используют в мебельном производстве, потому купить такой лак не составит большого труда.
Когда корпус будет готов, обтяните или обшейте его каким-нибудь декоративным материалом. Здесь отлично подойдет натуральная кожа, кожзаменитель, мебельная ткань, ковролин. Простая покраска также возможна, но обтяжка улучшает герметичность и повышает качество работы саба.
Установка и подключение осуществляется согласно вашей конкретной схеме. Тут уже все зависит от используемого динамика, их количества, места расположения сабвуфера и прочих нюансов. Если сомневаетесь в правильности установки, обратитесь к знакомым электрикам.
Из чего лучше сделать короб для сабвуфера
Из чего лучше сделать короб для сабвуфера своими руками, часто спрашивают читатели. Попробуем разобраться.
Эта статья написана именно с этой целью. Кроме того, читатель получит ценную инструкцию того, как своими руками изготовить корпус для этого динамика. Узнав, из чего сделать короб для сабвуфера будет лучше всего, можно смело проступать к операции.
Какой материал лучше
Материалов, из которых можно изготовить корпус для такого динамика, в принципе, много. Это может быть фанера, МДФ, ДСП и так далее. Каждый из этих материалов имеет не только достоинства, но и недостатки.
Примечание. Самым лучшим материалом для изготовления корпуса сабвуфера, по мнению многих экспертов, является корабельная ламинированная фанера.
Найти корабельную фанеру не так уж и сложно, как кажется на первый взгляд. На стройках и других производственных предприятиях такой материал есть.
Из этой фанеры часто делают опалубку. Данный материал всегда влагоустойчив, очень прочен и жестковат. Одним словом, для корпуса саба – то, что нужно.
Примечание. Полезно будет знать, что на Западе, где изготовление самодельных корпусов для сабвуферов очень приветствуется, предпочитают МДФ. Фанеры корабельной у них вообще не найти и причину такой любви к МДФ многие эксперты видят именно в этом.
ДСП – материал тоже неплохой, но влагу не любит совершенно. Кроме того, при обработке ДСП имеет свойство крошиться. С другой стороны, если взять материал потолще, то проблему можно решить.
Некоторые эксперты советуют и другие материалы, но они, как правило, не так популярны – к примеру, клееные плиты из ламината.
Покупной или сделанный самостоятельно
Приступим:
- Первым делом надо будет определить размеры и форму будущего ящика. Полезно будет найти подходящий чертеж корпуса;
- Определяем материал, из которого будем собирать ящик. Как и говорилось выше, лучшим материалом считается корабельная фанера. Если ее найти не удалось, то используем МДФ или многослойную фанеру.
Примечание. Выбирая фанеру, главное – обратить внимание на ее толщину. Старайтесь подбирать толстую фанеру, ведь от этого будет зависеть жесткость всей конструкции, что в итоге скажется обязательно на звучании.
Так, оптимальной толщиной для ящика сабвуфера считается размер в 18 мм. Это вполне разумно: не надо будет тратить большие деньги (чем толще фанера, тем она дороже) и качество останется на уровне. С другой стороны, каждый решает сам и порой, вес самодельного ящика может достигать 50 с лишним килограммов.
- Резать фанеру не обязательно в собственном гараже. Сделать это можно прямо в магазине, если попросить продавца соблюдать соответствующие размеры. Во многих магазинах резка осуществляется совершенно бесплатно;
- Подготавливаем необходимые материалы: клей, желательно ПВА, кисточки, саморезы или мебельные шурупы, жидкие гвозди и многое другое.
Примечание. Не забываем купить кусок карпета, которым оклеим ящик на последней стадии изготовления.
Строим корпус
Первым делом приступаем к изготовлению корпуса ящика.
Начали:
- Лицевую часть ящика, там где будет фиксироваться головка, желательно сделать двойной. Просто ставим здесь два листа фанеры и все.
Если толщина листа фанеры выбрана под 18 мм, то в данной части толщина должна составлять все 36 мм, что обеспечит большую жесткость. Это очень важно, ведь именно на эту часть ящика оказывается наибольшее воздействие.
Примечание. Можно поступить и иначе. В первом листе делается отверстие обычного размера, а во втором листе, оказывающемся снаружи – отверстие большего размера. Таким образом, головка саба будет как бы утоплена в корпусе, что положительно сказывается не только на технических возможностях, но и на эстетических составляющих.
Продолжаем:
- Склеиваем листы фанеры друг с другом, а затем фиксируем саморезами. Важно не пропускать саморезы, а крепить их на каждый 1 см2 площади стенки.
Примечание. Другими словами, желательно закручивать саморезы через каждые 3-5 см.
- Стенки корпуса ящика соединяем уже не саморезами, а специальными мебельными шурупами. Для этого вооружаемся дрелью и сверлим отверстия под шурупы. Затем в сделанное отверстие капаем клей и закручиваем шуруп. В отличие от саморезов, шурупы дадут лучшую фиксацию.
Примечание. Со временем мебельные шурупы не разбалтываются, даже от постоянных трясок и колебаний.
- Рейка треугольной формы проклеивается во внутренние углы ящика, если надо увеличить жесткость конструкции. Можно даже растяжки установить внутри, что предотвратит деформацию корпуса.
Такое рекомендуют делать только для больших динамиков(см.) с запредельной мощностью, так как для средних и малых данный монтаж не имеет смысла.
Защищаем и дорабатываем корпус
Приступим:
- Специальный лак, нанесенный на поверхности, поможет защитить фанеру от влаги;
- Внутри корпуса проклеиваем вибро-изоляционный материал. Он не только защитит корпус, но и значительно увеличит жесткость всей конструкции;
- Некоторые знатоки рекомендуют защитить корпус сабвуфера вибро-изоляционным материалом и снаружи. Это даст возможность получения приятного и качественного баса;
- Проклеиваем все стыки и соединения, особое внимание уделяя месту, откуда выходят провода.
Примечание. Считается, что закрытый тип ящика для сабвуфера вообще не должен иметь никаких отверстий. И некоторые эксперты даже рекомендуют проверить герметичность ящика путем заливания внутрь воды. Но это уже перебор и вряд ли такое делать нужно.
Какой сделать короб для сабвуфера
На этом процесс изготовления ящика для сабвуфера своими руками можно назвать законченным. Инструкцию ни в коем случае нельзя игнорировать.
Немаловажное значение имеют видео обзоры и фото – материалы, которым также надо уделить внимание(см.). Таким образом, цена на корпус для сабвуфера будет самой минимальной, так как надо будет потратиться только на расходные материалы.
Сабвуфер - это низкочастотный динамик, установленный в корпус. Он предназначен для воспроизведения звука низкой частоты. Тема этой статьи - изготовление сабвуфера своими руками.
Наш рассказ о том, как собрать сабвуфер, необходимо предварить небольшим экскурсом в теорию. Корпус выступает в роли акустического оформления, требуемого для изоляции звуковых волн, излучаемых передней и задней стороной диффузора динамика, так как при их встрече происходит самозатухание, называемое коротким замыканием.
Виды конструкций акустического оформления
Бесконечный экран (freeair)- головка динамика устанавливается в усиленную заднюю полку автомобиля. Несмотря на простоту установки, используется редко ввиду низкого звукового давления, а также переменой звучания в зависимости от наполненности багажника. Возможна реализация только в автомобилях с кузовом седан.
Закрытый ящик - наиболее распространённый корпус сабвуфера. Закрытая коробка достаточной жесткости полностью изолирует звуковые колебания, излучаемые тыльной стороной головки. Для лучшего затухания звуковых волн внутри корпуса ящик внутри обклеивают звукопоглощающим материалом: войлоком, ватой или поролоном толщиной не меньше 2см. Из плюсов - простота расчетов и изготовления. Также динамики в таком корпусе легко переносят пиковую нагрузку. Закрытый ящик подходит для прослушивания музыки с богатым тональным окрасом. Минус один, но существенный. Это низкий коэффициент полезного действия сабвуфера, так как половина звуковых волн «остается» в ящике.
Фазоинвертор. Представляет из себя закрытый ящик с выходом порта, через который звуковая волна от тыльной стороны головки выходит из ящика наружу. Тоннель имеет круглую или прямоугольную форму. Именно этот порт и называется фазоинвертором. Он имеет определённый размер и место установки, благодаря чему меняет фазу проходящей через него звуковой волны. Звук от задней стороны динамика накладывается на звук от передней стороны, увеличивая коэффициент полезного действия. Это позволяет получить звуковое давление в два раза больше, чем при закрытом корпусе. Однако такой корпус более сложен в расчётах, и требуется больше размер ящика по сравнению с установкой того же динамика в закрытый ящик. Также при большом уровне звука возможны шумы из-за завихрения воздуха на краю фазоинверторного порта.
Бандпасс(bandpass). Представляет собой ящик с перегородкой посередине, которая образует две камеры. В перегородку внутри корпуса устанавливается низкочастотный динамик. В зависимости от сочетания камер (глухих или фазоинверторных), различают три вида бандпасс корпусов. Это бандпасс 4-й категории, 6-й категории тип А и 6-й категории тип Б (см. рис.). Сабвуферы данной конструкции позволяют получить качественный бас и высокий уровень КПД. Такой корпус очень сложный в проектировании и настройке, также имеет большие размеры по сравнению с другими конструкциями.
Изготавливаем корпус для сабвуфера своими руками
Какой материал лучше всего подойдёт для того, чтобы сделать корпус для сабвуфера своими руками?
- Древесностружечная плита (ДСП) - наиболее подходящий вариант, он дёшев и легко поддается обработке. Следует выбирать ДСП с наибольшей плотностью. Подойдет толщина 16мм или больше. ДСП легко впитывает влагу и разбухает, поэтому желательно окрашивать.
- Древесноволокнистая плита (ДВП) - её, также как и ДСП, следует выбирать наиболее большой плотности. Легко слоится, особенно влажный. С ДВП следует работать аккуратно, чтобы не испортить. Несмотря на недостатки, является удобным материалом для быстрой постройки сабвуферного корпуса для динамика средней мощности.
- Фанера. Подходит фанера из русской березы или корабельной древесины. Большинство других сортов фанеры не имеют достаточной плотности, что приводит к искажению звука.
Если есть листы ДСП, ДВП или фанеры, но их толщины недостаточно, чтобы обеспечить требуемую жесткость конструкции, можно сложить вместе два листа, скрепив их герметиком (или ПВА, столярным клеем) и саморезами.
Итак, сделать корпус для сабвуфера своими руками совсем не сложно.
Как собрать сабвуфер: требуемые материалы и инструменты
Материалы
- Динамики. При выборе динамика следует знать, что они отличаются своими характеристиками. На коробке или инструкции обычно указывается рекомендуемое акустическое оформление для данного динамика.
- Фанера, ДВП, ДСП. Количество зависит от размеров изготовляемого корпуса.
- Клеммы для проводов (акустический терминал). Необязательно. Можно просверлить две дырочки и через них вывести провода от динамика наружу.
- Кабель акустический.
- Силиконовый герметик или клей ПВА.
- Саморезы по дереву. Гвозди не подходят.
- Эпоксидная смола.
- Краска или лак.
- Клей в баллончике для карпета. Можно использовать и другой клей.
- Если вы будете строить корпус с фазоинвертором, необходим фазоинверторный туннель требуемого размера. Если нужного в продаже нет, то подбирается в строительном магазине пластиковая (картонная, железная) труба нужного диаметра.
Инструменты
- Ножовка или лобзик.
- Шуруповерт, подойдет и отвертка.
- Рулетка или длинная линейка.
- Карандаш (маркер).
- Карпет или винил, подойдет и другой материал для обтяжки корпуса снаружи.
- Ножницы.
Перед тем как собрать сабвуфер, необходимо грамотно его рассчитать. Качаем в интернете программу JBL SpeakerShop (или аналогичные, например WinISD или bassbox6pro), нужна чтоб рассчитать размеры корпуса.
Все эти программы работают по одному принципу: в соответствующие поля в программе вводим характеристики из инструкции к динамику или ищем в базе данных программы свой динамик. Выбираем тип корпуса, который хотим построить, и объем, рекомендуемый в инструкции. Программа выдаст размеры всех стенок сабвуферного корпуса. В инструкциях ко многим динамикам уже указываются размеры и виды рекомендуемых ящиков. Если форма сабвуферного корпуса, указанного в инструкции, подходит, то можно обойтись без программы. Для каждого динамика требуется индивидуальный расчёт объема корпуса, размера и расположения порта. Для корпуса сабвуфера не имеет значения форма, важен объем для получения тех или иных характеристик звука.
Изготовление сабвуфера включает в себя несколько этапов
Вырезаем стенки ящика согласно размерам. Вырезать следует, тщательно соблюдая размеры, чтобы при сборке щели были как можно меньше.
Собираем стенки вместе, промазывая стыки герметиком и закручивая саморезы через каждые 5 см.
Стыки ещё раз промазываем герметиком снаружи и внутри. Если останется даже очень маленькая дырочка, через нее при работе динамика будет слышен свист.
Вырезаем в удобном месте отверстие для акустического терминала (клеммы для проводов).
Вырезаем отверстие для динамика.
Если ящик с фазоинвертором, то крепим фазоинверторный порт в соответствующее отверстие так же с помощью эпоксидной смолы.
Чтобы защитить корпус из ДВП или ДСП от влаги, материал лучше покрыть краской или лаком, лучше нитро.
Обтягиваем карпетом корпус, не забывая оставить отверстия для динамика и терминала.
Устанавливаем акустический терминал на свое место. Крепим его саморезами, изнутри можно промазать эпоксидной смолой.
Крепим на клеммы внутри терминала два провода. Другой стороной провода присоединяем к клеммам динамика. Они должны иметь ровно ту длину, которая требуется для удобного подсоединения динамика.
Вставляем динамик на свое место. В стык между динамиком и плоскостью ящика кладем уплотнительную прокладку. Если в комплекте с динамиком не было такой, можно использовать тонкую полоску поролона или уплотнитель для окон.
Крепим динамик саморезами из комплекта динамика или обычными саморезами по дереву.
На фото - сабвуферный корпус с фазоинвертором для динамика BLAUPUNKT размером 12″ (слева). Объем корпуса - 70 литров, это максимальный рекомендованный в инструкции объем для этого динамика. Большой объем позволяет получить хорошее звуковое давление для прослушивания электронной музыки.
