Как подключить второй жесткий диск. Установка нового жесткого диска

После приобретения компьютера, как правило, свободного места на диске хватает всем. Однако рано или поздно место кончается и встает вопрос, как установить жесткий диск. Установка это несложный процесс, с которым может справиться любой желающий.

В этой статье я попробую максимально детально описать установку жесткого диска с интерфейсом SATA. Все современные жесткие диски оснащаются именно таким интерфейсом подключения. Поэтому мы будем рассматривать .

Напомним, перед тем, как выполнять какие либо действия с системным блоком необходимо полностью отключить его от электросети.

Приступаем к установке жесткого диска

Первое что необходимо сделать, это открыть боковую крышку системного блока. Для этого понадобится открутить несколько винтов.

Теперь, когда системный блок открыт, можно приступать к установке жесткого диска. Аккуратно установите ваш жесткий диск в один из 2,5 дюймовых отсеков. Вам может мешать видеокарта или другие комплектующие подключенные в разъемы PCI. Поэтому необходимо быть очень аккуратным, чтобы не поцарапать платы острым углом жесткого диска. Устанавливать диск необходимо железной крышкой вверх (наклейками вверх). После того как жесткий диск вставлен зафиксируйте его с помощью двух болтов.

Отсек для установки жесткого диска

Если диск вставлен и зафиксирован можно приступать к подключению кабеля и кабеля питания.

SATA кабель и SATA разъемы на материнской плате

Кабель питания SATA дисков

Поскольку разъем питания SATA диска будет ближе к материнской плате и дотянуться к нему будет труднее начинать подключение лучше именно с него. После того как подключен кабель питания (от ) можно подключать кабель от материнской платы (красный продолговатый кабель). Подключите кабель к разъему на и к жесткому диску.

Подключенный SATA диск

Все, после того как жесткий диск установлен и подключен можно закрывать крышку системного блока и подключать питание. Возможно после установки нового жесткого диска придется выбрать в

С большинством устройств все обстоит до неприличия просто: воткнул плату или модуль в компьютер — и приступай к работе! В крайнем случае, понадобится подобрать драйверы для операционной системы, ну да с этой работой даже новичок справится!
Одним из немногих исключений как раз и является жесткий диск — с ним нам придется повозиться чуть дольше.

Установка жесткого диска.

Жесткий диск нужно устанавливать в специальный отсек средней части системного блока, который находится чуть ниже дисковода CD-ROM или DVD. Вставить винчестер туда можно изнутри или снаружи (сняв одну из пластиковых «заглушек» на передней части корпуса).

К системной плате винчестер подключается с помощью специального IDE-кабеля (в новых моделях компьютеров используется и тонкий кабель SATA). А кабель в свою очередь подключается к одному из двух прямоугольных разъемов IDE, установленных, как правило, в передней части материнской платы, у лицевой стороны системного блока. Рядом с ними имеется еще один разъем похожей формы, но чуть поменьше — к нему нужно подключить флоппи-дисковод. Разъем IDE или SATA позволяет подключить как привод компакт-дисков, так и винчестер.

Напомним, что традиционный для компьютеров IDE-интерфейс позволяет подключить до четырех внутренних накопителей — по два на каждый IDE-канал. На материнской плате имеется два прямоугольных разъема IDE, установленных обычно в передней части материнской платы, у лицевой стороны системного блока.

О соединительных кабелях для подключения накопителей стоит поговорить особо.

Прежде всего, обратите внимание, что на каждом IDE кабеле имеется, как правило, три разъема, при этом два из них расположены близко друг другу. Вот к этим двум разъемам мы и будем подключать наши IDE-накопители, А самый дальний разъем уютно уляжется в гнездо одного из двух IDE-контроллеров на материнской плате.

На первый взгляд, разъемы устроены абсолютно симметрично — два ряда одинаковых дырочек. И кажется, что воткнуть эти разъемы в гнездо можно как бог на душу положит.

Но если присмотреться, то вы заметите с одной стороны кабеля красную жилку — она обозначает так называемый «нулевой» провод. И подключать кабель нужно так, чтобы помеченная красной жилкой сторона кабеля «смотрела» в сторону разъема питания. На материнской плате эта сторона — справа, где расположено гнездо процессора и блок питания корпуса. Актуально это правило и для другого конца кабеля — и здесь «красная» сторона кабеля должна быть обращена в сторону разъема для подключения питания.

Кстати, перед подключением соединительного кабеля не забудьте установить в правильное положение переключатели и на самом дисководе. Ведь мы помним, что, в зависимости от очередности обращения, каждый из двух подключенных к контроллеру IDE-устройств может быть либо «главным» (Master) , либо «подчиненным» (Slave) . На одном канале, а значит, и на одном кабеле, двух «хозяев» или двух «рабов» IDE быть не может.

На задней панели любого дисковода или винчестера имеются перемычки, с помощью которых вы можете выбрать «роль» для устройства — ходить ли ему в начальниках или тянуть подчиненную лямку.

Гтавным устройством на первом IDE-канале всегда должен быть винчестер — ведь именно с него производится загрузка системы. Вторым, подчиненным устройством на том же шлейфе лучше всего сделать второй винчестер. Ну, а если второго винчестера нет — пусть «рабскую» долю не несет никто.

Второй же обязательный дисковод — CD-ROM или DVD — стоит сделать «хозяином» второго IDE-канала, «повесив» его на отдельный кабель. Конечно, винчестер и CD(DVD)-ROM могут ужиться и на одном канале, да только скорость передачи данных от такого соседства несколько падает.

Определение типа жесткого диска в BIOS. После установки нового жесткого диска (надеюсь, вы все сделали правильно? Например, подключили IDE-кабель именно так, как это нужно — красной жилкой ближе к разъему питания!) нам с вами нужно убедиться, что свежепересаженный «винчестер» принял главный, ответственный за новое «железо», BIOS.

Сделать это довольно просто:

Включите компьютер и войдите в BIOS, нажав кнопку Del сразу после появления на экране первых надписей. На всякий случай нажмите кнопку несколько раз, дабы быть уверенными, что вам удалось «поймать момент».
После входа в BIOS зайдите в меню STANDARD CMOS SETUP и убедитесь, что ваш жесткий диск имеется в списке подключенных устройств. Проверьте, правильно ли определена его емкость, а также вид подключения (Master, Slave). Помните, что если в вашем компьютере только один жесткий диск, он должен обязательно определяться как Primary Master. Если же вы установили новый диск вместе со старым, можете сделать его и Primary Slave, и Secondary Master — не важно.
Для пущей надежности вернитесь в главное меню BIOS и перейдите к пункту IDE HDD Autodetection — после нажатия клавиши Enter BIOS еще раз проверит ваш компьютер на наличие новых накопителей.

В том случае, если все прошло удачно, выйдите из BIOS, не забыв со хранить новые установки.

Подготовка диска и его разбивка на разделы. Если вы собирали свой компьютер самостоятельно или установили в систему новый жесткий диск, его надобно еще подготовить к ответственной работе по хранению данных. Так сказать, вспахать поле перед посевом. Для этого нам придется выполнить несколько операций — создать на диске логические разделы и отформатировать их.

Если купленный вами жесткий диск — единственный в компьютере, то все необходимые процедуры будут выполнены во время установки Windows

Создание нового раздела

Загрузитесь с системного компакт-диска (процедура установки должна запуститься автоматически) — и устанавливайте Windows обычным порядком. А вот если новый винчестер вы устанавливаете в дополнение к старому, на котором уже имеется рабочая версия Windows XP, то все процедуры по подготовке жесткого диска можно выполнить с помощью ее штатных утилит.

Нажмите кнопку Пуск, зайдите в раздел Панель управления и выберите меню Администрирование. В открывшейся папке щелкните по значку Управление компьютером, а затем — по строчке Управление дисками.

В правой нижней части окна Управление дисками вы увидите полный список установленных в вашей системе накопителей и их состояние. Естественно, новый жесткий диск будет показан с пометкой «не распределен». Что означает, что логических разделов на нем еще не создано и диск не отформатирован.

Созданием разделов мы с вами сейчас и займемся.

Что такое раздел? Это, можно сказать, кусочек дискового пространства, с которым компьютер может работать, как с отдельным диском. Чаше всего большие винчестеры «разбивают» на два логических раздела — для удобства (первый раздел можно отвести под операционную систему и программы, а на втором — хранить пользовательские документы и настройки). Но вообше-то традиция «разбивать» винчестеры появилась в ту эпоху, когда многие компьютеры просто не могли работать с жесткими дисками больше определенного объема.

Со стационарным компьютером дело обстоит намного легче, чем с ноутом, поэтому давайте начнем с него. Итак, вы уже знаете, на какие характеристики опираться при покупке, поэтому оставим эту тему за рамками сегодняшней статьи.

Прежде всего, еще перед покупкой, вы должны были разобраться, какие свободные разъемы для подключения дисков имеются на вашей системной плате — старый IDE или одна из разновидностей SATA (I, II или III).
И второе — какие свободные разъемы питания имеются на .

Современные хард-диски, материнки и БП работают с разъемами типа SATA. Однако, если на блоке питания они все уже заняты, то позаботьтесь также о покупке переходника Molex-SATA, чтобы подключить ваш второй диск к питанию типа Molex.

Если же вы хотите задействовать вторым старый хард диск с подключением к материнской плате типа «IDE», а последняя у вас новая и уже не имеет такого входа, то покупаем переходничок с IDE на SATA.

Другой вариант подключить жесткий диск к компьютеру, в котором нет для него соответствующего разъема, — использовать специальный IDE-SATA контроллер PCI. Плюс его в том, что с ним можно как подключить старый IDE диск к новой плате, так и новый SATA диск к старой материнке. Выглядит он как карта расширения, которая вставляется в слот PCI на системной плате и добавляет к ней поддержку работы с IDE устройствами. Напомню, что к стандартному шлейфу можно подсоединить сразу два диска или дисковода.

Допустим, вы уже выяснили все свои нюансы, приобрели второй жесткий диск и при необходимости переходники, и теперь надо его установить в корпус и подключить к материнской плате и блоку питания. Сначала закрепляем винчестер в специальной корзине в корпусе, либо вставляем его по направляющим и закрепляем специальным крепежом или обычными винтами — в зависимости от .

После этого подключаем «маленький» SATA к соответствующим разъемам на задней части диска и на материнской плате, а в розетку SATA большего размера (для питания) вставляем либо переходник, соединенный с кабелем от блока питания, либо непосредственно кабель БП с SATA вилкой. Делаем это осторожно, чтобы не сломать розетку на жестком диске, так как снизу ограничителя нет и можно легко отломать кусок платы с контактами этого разъема.

На приведенном ниже скриншоте зелеными стрелками обозначены широкие SATA, подключающие второй жесткий диск к блоку питания, а красными — узкие, которые идут к материнке.

Да, не забудьте, что все подключения нужно делать при отключенном от розетки БП, либо при выключенном тумблере питания, если таковой на нем имеется. Как видите — ничего сложного нет.

Как установить второй жесткий диск в ноутбук?

Неужели и такое возможно? Да, сегодня можно также увеличить объем места не только на стационарном ПК, но и в ноутбуке. И для этого совсем необязательно заменять стандартный жесткий диск, который уже в ноуте имеется, а следовательно не придется столкнуться со всеми сопутствующими проблемами, такими как перенос файлов и переустановка Windows и всех программ на новый винчестер.

Второй жесткий диск в ноутбук (напомню, размером 2.5 дюймов) подключается при помощи специального переходника, который устанавливается вместо нотбучного DVD привода — согласитесь, сейчас этим устройством почти никто не пользуется. А при необходимости просмотра дисков всегда можно воспользоваться внешним, подключаемым по USB.

Вот таким образом выглядит данный переходник, изобретенный (или скопированный?) китайцами:

В интернет-магазинах его можно найти по названию «2nd SSD HDD HD Hard Disk Driver Caddy SATA for 12.7mm CD / DVD-ROM Optical Bay». Внутри и снаружи этого адаптера имеется разъем для подключения диска и для подключения самого переходника к плате ноутбука.

Итак, вставляем винчестер в адаптер. Возможно, также еще придется прикрутить самостоятельно крепление к задней стороне адаптера, за которое он будет привинчиваться к корпусу ноута.

И на его место вставляем адаптер и точно также закрепляем тем же винтом. После этого в меню «Компьютер» появится новый жесткий диск, который после форматирования можно полноценно использовать.

Как установить в компьютер 2 жесткий диск маленького размера?

Говоря о подключении жесткого диска нельзя не затронуть и такую проблему, с которой иногда сталкиваются пользователи, когда есть необходимость установить винчестер или SSD 2.5″ в компьютер, в корпусе которого имеются крепления только под стандартные диски размером 3.5″. На этот случай также имеются специальные переходники, в котором можно такой хард закрепить и вставить в штатное место под диски большего диаметра.

BIOS не видит второй жесткий диск

Еще одна распространенная проблема, с которой можно столкнуться при установленных 2 жестких диска — один из них компьютер просто не видит. Прежде всего, если вы используете переходник, то дело может быть в нем. используйте заведомо исправные адаптеры.

Если же вы его не использовали или ваш переходник рабочий, то все дело в настройках BIOS, а именно неправильно задан режим работы контроллера жестких дисков.

Перезагружаем комп, заходим в BIOS и ищем пункт «SATA Controller» (или SATA ATA/IDE/Raid Config, Mass Storage Controll или что-то еще типа того для установки режима работы HDD). Если вы подключили к материнской плате диск с по кабелю SATA и при этом на компьютере установлена современная операционная система (Windows Vista, 7, 8 и выше), то в данном пункте может быть активирована позиция AHCI, IDE, Native или Enchansed. При этом
только в режиме AHCI будет достигаться максимальная скорость передачи данных с диска.

Если же более старая Windows, или если винчестер подключался то только IDE, Native или Enchansed.

Также должны быть активированы (Enabled) сами контроллеры дисков. Приведу пару скриншотов из разных BIOS с данными настройками:

Если в вашем компьютере 2 жестких диска (или диск + DVD привод) и оба они подключены по шлейфам IDE, то проблема может заключаться в неправильной их настройке между собой. Если у вас как раз такое подключение и в BIOS вы видите следующую картинку:

то это ваш случай. В данной конфигурации (когда оба по IDE подключены) один диск должен быть Master, то есть главный, тот на котором Windows, а другой Slave, то есть второстепенный.

Настраивается этот приоритет при помощи специальной перемычки (джампера), устанавливаемой на контакты на задней части корпуса.

Все возможные положения данной перемычки и их режимы описаны как правило на наклейке на корпусе диска. У разных производителей они могут отличаться.

Из нашей таблицы мы видим, что если на диске установлен Windows и он у нас будет главным (Master), или если он используется один, то ставим перемычку на первые 2 вертикальных контакта. Если же второстепенным (Slave) то перемыку снимаем вовсе.

Проделываем это с нашими винчестерами и снова заходим в BIOS. Теперь они автоматически определятся материнкой и должна нарисоваться такая картинка:

Жесткий диск с разъемом IDE уже давно не продают в магазинах поэтому будем рассматривать подключение жесткого диска с Sata разъемом. Прежде чем установить (купить) жесткий диск, вам нужно убедиться, поддерживает ли ваша материнская плата устанавливаемый жесткий диск.
Пример. Если ваша материнская плата имеет интерфейс Serial SATA 6Gb/s, то и жесткий диск должен быть с таким же интерфейсом. Думаю это понятно и не нужно дополнительно объяснять, в худшем случаи напишите комментарии в этой статье.
Винчестер с разъемом SATA-II 300 (SATA 2) также постепенно выходит из продажи, а пропускная способность этого жесткого диска составляет 2.4 Гбит/с .
Винчестер с разъемом SATA 6Gb/s (SATA 3) последняя модель жесткого диска, пропускная способность которого достигает до 6 Гбит/с .

Итак, я буду устанавливать жесткий диск от производителя Seagate стандарта Serial ATA II.
Наименование моей системной платы Asus P5K Pro, который имеет четыре разъёма SATA.

Если внимательно посмотрите на изображение выше, то увидите уже занятый разъем - это для привода Pioneer BDR-206MBK Black.

Подключение жесткого диска SATA.
Для начала необходимо вставить наш винчестер в специальную корзину нашего системного блока. Многие перед этим снимают видеокарту, а зря, не нужно его снимать, она абсолютно нам не мешает, так как жёсткий диск мы ставим чуть ниже её.

Как видно на картинке, внизу есть еще место, туда можно установить вентилятор для охлаждения.
Далее винчестер крепим четырьмя винтами. Если еще раз посмотрите на изображение, то заметите специальные резиновые шайбочки между корзиной и корпусом жёсткого диска. Такое не у всех, а только у моего корпуса 6AR1 и некоторых других.
А вот и наши четыре разъёма контроллеров SATA на системной плате. Как писал ранее, разъём номер три занят приводом, а три другие свободны, выберем первый разъём.

Подключать сейчас информационный SATA кабель временно не будем.
Почему же? Этот кабель нам будет мешать при подсоединении к нашему винчестеру кабеля питания, идущий от блока питания. Соединяем наш жесткий диск и блок питания!
От блока питания идёт свободный кабель, подсоединяем его к разъёму питания на жёстком диске. будем считать что подсоединили.

Если у вас блок питания старой модели, то у него не будет кабеля с разъёмом SATA. В этом случаи вам необходим вот такой переходник.

А вот теперь можно и информационный кабель подключить.

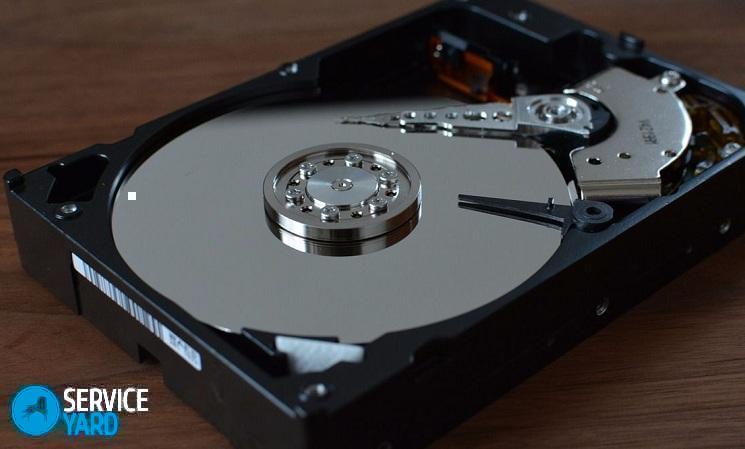

У каждого пользователя компьютерных технологий имеется устройство под названием “винчестер”. Эта компьютерная деталь является хранилищем данных, которые мы ежедневно используем. Некоторым пользователям не хватает объема выделенной памяти и они приобретают дополнительные компоненты для расширения функционала. Сегодня мы рассмотрим такие случаи и узнаем, как установить жесткий диск на компьютер.

Расширение функциональных возможностей

Если ваш жесткий диск рассчитан на не самое большое количество данных, то есть риск столкнуться с тем, что информация попросту перестанет помещаться. Есть ли возможность решить эту проблему? Безусловно! Достаточно просто приобрести дополнительный “винт” и установить его в свой стационарный персональный компьютер.

К сожалению, не каждый современный пользователь сумеет провести процедуру установки без чьей-либо помощи и инструкций. Поэтому сейчас мы продемонстрируем, как установить дополнительный жесткий диск на компьютер.

Подготовка к проведению работ по “монтажу”

Прежде чем хвататься за “винт”, стоит немного подготовить свой персональный компьютер.

Важно! Первым делом обесточьте компьютерное устройство, иначе — рискуете нанести вред своему здоровью. Нажатия на кнопку выключения блока питания будет недостаточно, поэтому отключите устройство от питания сети.

Если техника безопасности была соблюдена, то можете отсоединить все провода, которые идут к системному блоку.
Далее вам потребуется получить доступ к “начинке” ПК. Для того чтобы это сделать, необходимо демонтировать обе крышки по бокам устройства. Чаще всего они фиксируются на самые обычные винты, которые с легкостью снимаются при помощи отвертки.

Важно! Отложите крышки в сторону и соберите винтики в кучку. Желательно расположить компоненты на видном месте, дабы ничего не потерять.

Если вы подготовились, то можно перейти на следующий этап установки второго жесткого диска на компьютер.

Устанавливаем компьютерную деталь и проводим ее фиксацию

Если ваш стационарный ПК обесточен, а его “броня” демонтирована, то можно приступать непосредственно к проведению работ.

Обратите внимание на то, что “винчестеры” обычно устанавливаются в специально предназначенный для этого отсек внутри корпуса системного блока. Найти подобный отсек не составит никакого труда:

Место для “винчестера” отведено на нижней части системника в районе правой стороны. Ширина этого отсека идеально соответствует тем жестким дискам, которые имеют размер 3.5 дюйма.
В дешевых китайских корпусах этот слот расположен таким образом, что его пустое пространство (отверстие) “смотрит” прямиком на материнскую плату.
В моделях “премиум-класса” данный отсек ориентирован на защитную боковую крышку.

Важно! Во время проведения монтажа лучше все держать жесткий диск в вертикальной ориентации.

Если до этого момента все понятно, то можно переходить к выполнению следующей инструкции:

Вставьте твердотельный носитель в соответствующий отсек внутри корпуса системного блока. Для некоторых случаев может понадобиться снять карту графической обработки или оперативную память.
Расположите устройство подальше от вашего первого компонента. Подобные меры помогут обеспечить нормальное охлаждение.
После установки зафиксируйте деталь при помощи четырех винтов, которые нужно будет расположить по бокам, напротив соответствующих отверстий.

Важно! Не экономьте крепящие элементы, иначе — будет риск возникновения механических повреждений устройства.

С тем, как установить 2 жестких диска на компьютер все понятно, теперь мы можем перейти непосредственно к самому подключению к ПК.

Подключение твердотельного носителя информации к ПК

Если девайс установлен и закреплен, то можно браться за его соединение с питанием.

Обычно твердотельные компоненты подключаются при помощи двух следующих кабелей:

Кабель, который предназначен для соединения с материнской платой.
Кабель, который предназначен для соединения с блоком питания и занимается обеспечением питания.

Для первого случая обычно используется SATA-кабеля. Этот соединительный компонент нередко можно найти в комплекте с материнской платой. Если по какой-то причине данный кабель отсутствует, то у вас не возникнет никаких сложностей при его поиске и покупке.

Для того чтобы соединить твердотельный носитель информации с блоком подачи питания, требуется схожий проводник. Если вы хотите избежать трудностей при подаче питания на компонент, то просто руководствуйтесь старым примером (первый жесткий диск).

Установка жесткого диска в компьютер завершена, а это значит, что компьютер нужно собрать обратно.
